1. System diagnostyczny do mechatroniki samochodowej Temperatura pracy -20 C ~ +60 C. II. Opis wymaganych parametrów minimalnych:

Transkrypt

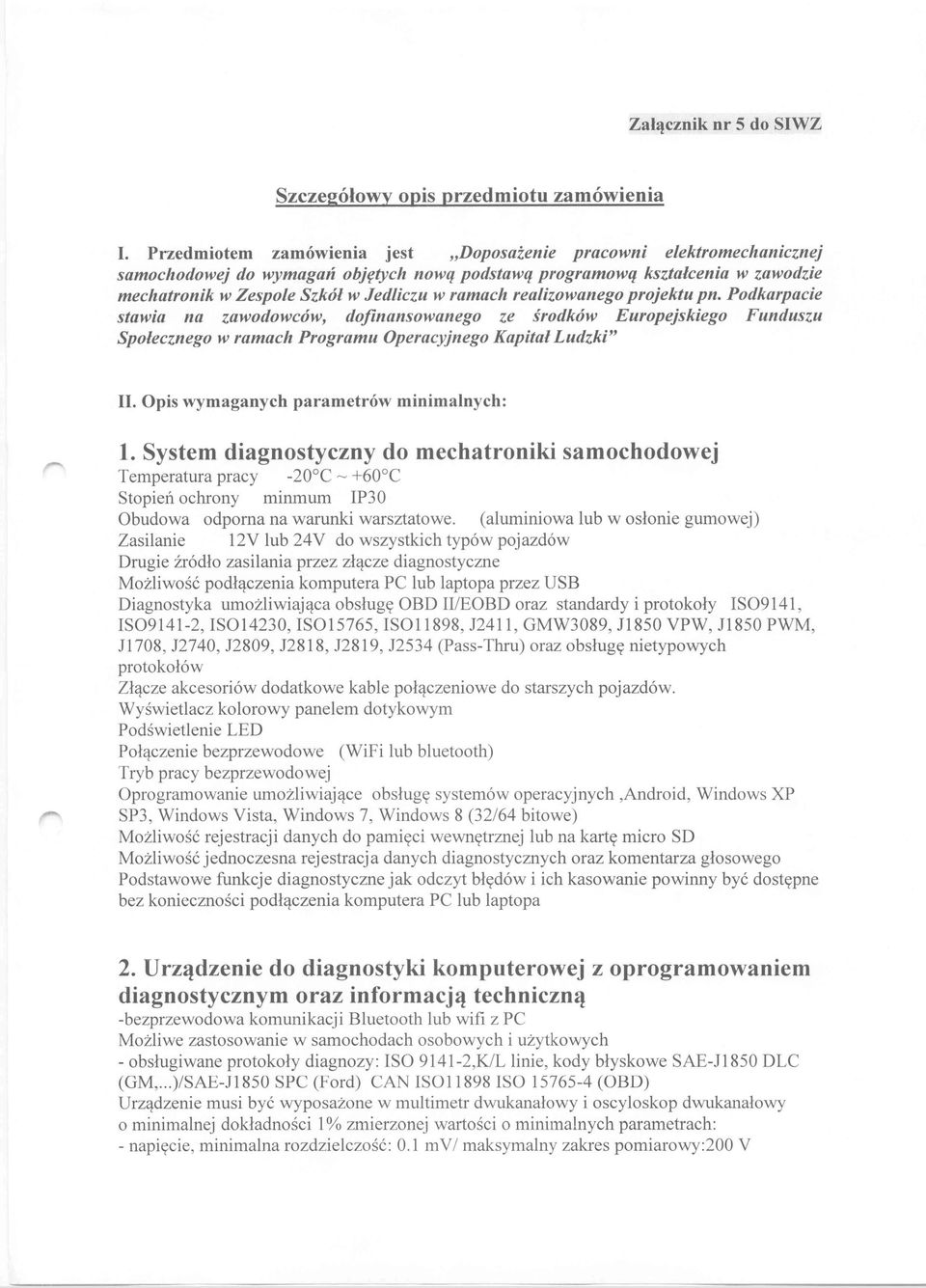

1 Załącznik nr 5 do SIWZ Szczegółowy opis przedmiotu zamówienia I. Przedmiotem zamówienia jest Doposażenie pracowni elektromechanicznej samochodowej do wymagań objętych nową podstawą programową kształcenia w zawodzie mechatronik w Zespole Szkół w Jedliczu w ramach realizowanego projektu pn. Podkarpacie stawia na zawodowców, dofinansowanego ze środków Europejskiego Funduszu Społecznego w ramach Programu Operacyjnego Kapitał Ludzki" II. Opis wymaganych parametrów minimalnych: 1. System diagnostyczny do mechatroniki samochodowej Temperatura pracy -20 C ~ +60 C Stopień ochrony minmum IP30 Obudowa odporna na warunki warsztatowe. (aluminiowa lub w osłonie gumowej) Zasilanie 12V lub 24V do wszystkich typów pojazdów Drugie źródło zasilania przez złącze diagnostyczne Możliwość podłączenia komputera PC lub laptopa przez USB Diagnostyka umożliwiająca obsługę OBD II/EOBD oraz standardy i protokoły IS09141, IS , IS014230, IS015765, ISOl 1898, 12411, GMW3089, 11850VPW, PWM, Jl 708, J2740, J2809, J2818, J2819, J2534 (Pass-Thru) oraz obsługę nietypowych protokołów Złącze akcesoriów dodatkowe kable połączeniowe do starszych pojazdów. Wyświetlacz kolorowy panelem dotykowym Podświetlenie LED Połączenie bezprzewodowe (WiFi lub bluetooth) Tryb pracy bezprzewodowej Oprogramowanie umożliwiające obsługę systemów operacyjnych,android, Windows XP SP3, Windows Vista, Windows 7, Windows 8 (32/64 bitowe) Możliwość rejestracji danych do pamięci wewnętrznej lub na kartę micro SD Możliwość jednoczesna rejestracja danych diagnostycznych oraz komentarza głosowego Podstawowe funkcje diagnostyczne jak odczyt błędów i ich kasowanie powinny być dostępne bez konieczności podłączenia komputera PC lub laptopa 2. Urządzenie do diagnostyki komputerowej z oprogramowaniem diagnostycznym oraz informacją techniczną -bezprzewodowa komunikacji Bluetooth lub wifi z PC Możliwe zastosowanie w samochodach osobowych i użytkowych - obsługiwane protokoły diagnozy: ISO ,K/L linie, kody błyskowe SAE DLC (GM,... )/SAE SPC (Ford) CAN ISOl 1898 ISO (OBD) Urządzenie musi być wyposażone w multimetr dwukanałowy i oscyloskop dwukanałowy o minimalnej dokładności 1 % zmierzonej wartości o minimalnych parametrach: - napięcie, minimalna rozdzielczość: 0.1 mv I maksymalny zakres pomiarowy:200 V

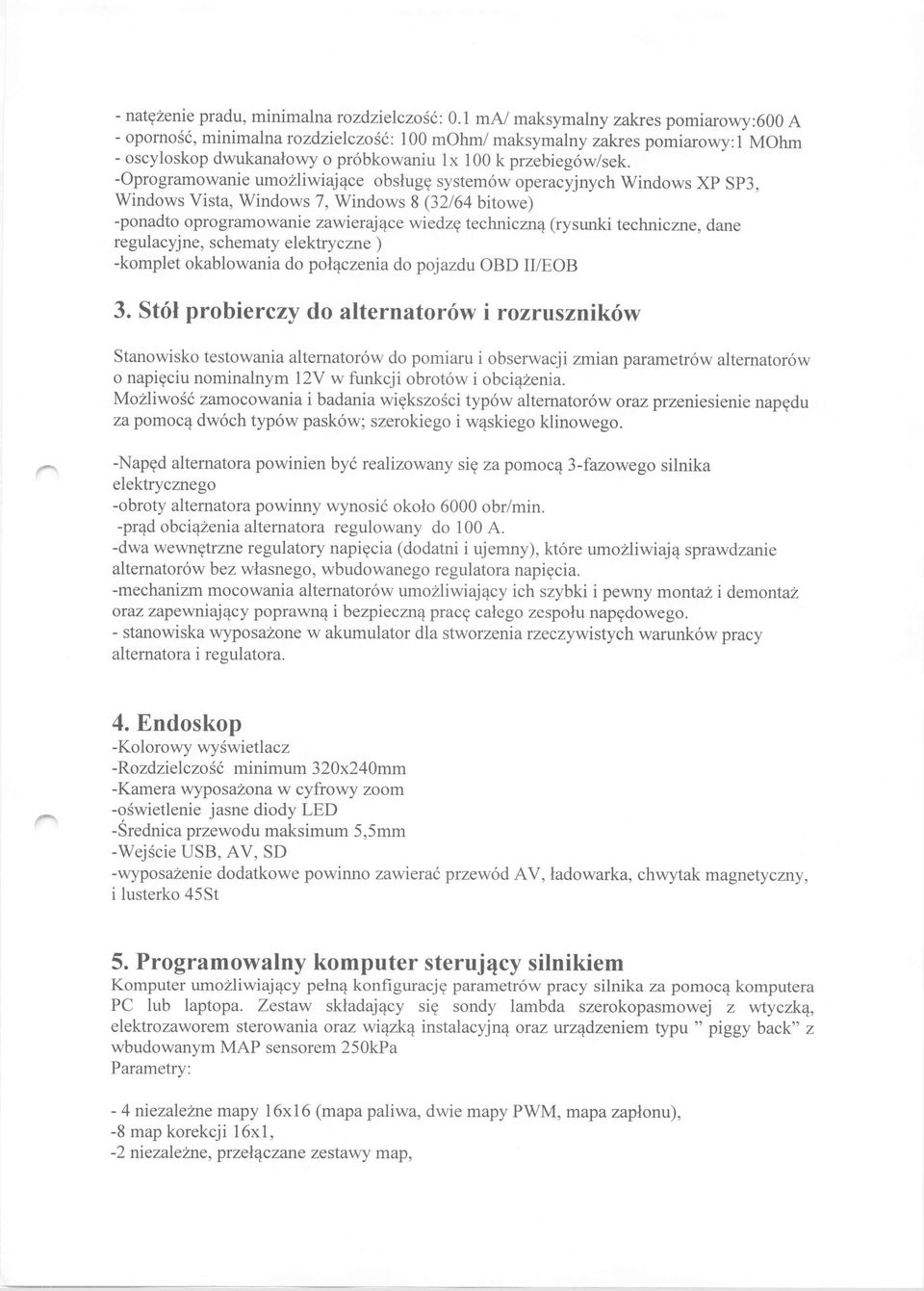

2 - natężenie pradu, minimalna rozdzielczość: 0.1 ma/ maksymalny zakres pomiarowy:600 A - oporność, minimalna rozdzielczość: 1 OO mohm/ maksymalny zakres pomiarowy: 1 MOhm - oscyloskop dwukanałowy o próbkowaniu lx 100 k przebiegów/sek. -Oprogramowanie umożliwiające obsługę systemów operacyjnych Windows XP SP3, Windows Vista, Windows 7, Windows 8 (32/64 bitowe) -ponadto oprogramowanie zawierające wiedzę techniczną (rysunki techniczne, dane regulacyjne, schematy elektryczne ) -komplet okablowania do połączenia do pojazdu OBD II/EOB 3. Stół probierczy do alternatorów i rozruszników Stanowisko testowania alternatorów do pomiaru i obserwacji zmian parametrów alternatorów o napięciu nominalnym 12V w funkcji obrotów i obciążenia. Możliwość zamocowania i badania większości typów alternatorów oraz przeniesienie napędu za pomocą dwóch typów pasków; szerokiego i wąskiego klinowego. -Napęd alternatora powinien być realizowany się za pomocą 3-fazowego silnika elektrycznego -obroty alternatora powinny wynosić około 6000 obr/min. -prąd obciążenia alternatora regulowany do 1 OO A. -dwa wewnętrzne regulatory napięcia (dodatni i ujemny), które umożliwiają sprawdzanie alternatorów bez własnego, wbudowanego regulatora napięcia. -mechanizm mocowania alternatorów umożliwiający ich szybki i pewny montaż i demontaż oraz zapewniający poprawną i bezpieczną pracę całego zespołu napędowego. - stanowiska wyposażone w akumulator dla stworzenia rzeczywistych warunków pracy alternatora i regulatora. 4. Endoskop -Kolorowy wyświetlacz -Rozdzielczość minimum 320x240mm -Kamera wyposażona w cyfrowy zoom -oświetlenie jasne diody LED -Średnica przewodu maksimum 5,5mm -Wejście USB, AV, SD -wyposażenie dodatkowe powinno zawierać przewód AV, ładowarka, chwytak magnetyczny, i lusterko 45St 5. Programowalny komputer sterujący silnikiem Komputer umożliwiający pełną konfigurację parametrów pracy silnika za pomocą komputera PC lub laptopa. Zestaw składający się sondy lambda szerokopasmowej z wtyczką, elektrozaworem sterowania oraz wiązką instalacyjną oraz urządzeniem typu " piggy back" z wbudowanym MAP sensorem 250kPa Parametry: - 4 niezależne mapy l 6x 16 (mapa paliwa, dwie mapy PWM, mapa zapłonu), -8 map korekcji 16xl, -2 niezależne, przełączane zestawy map,

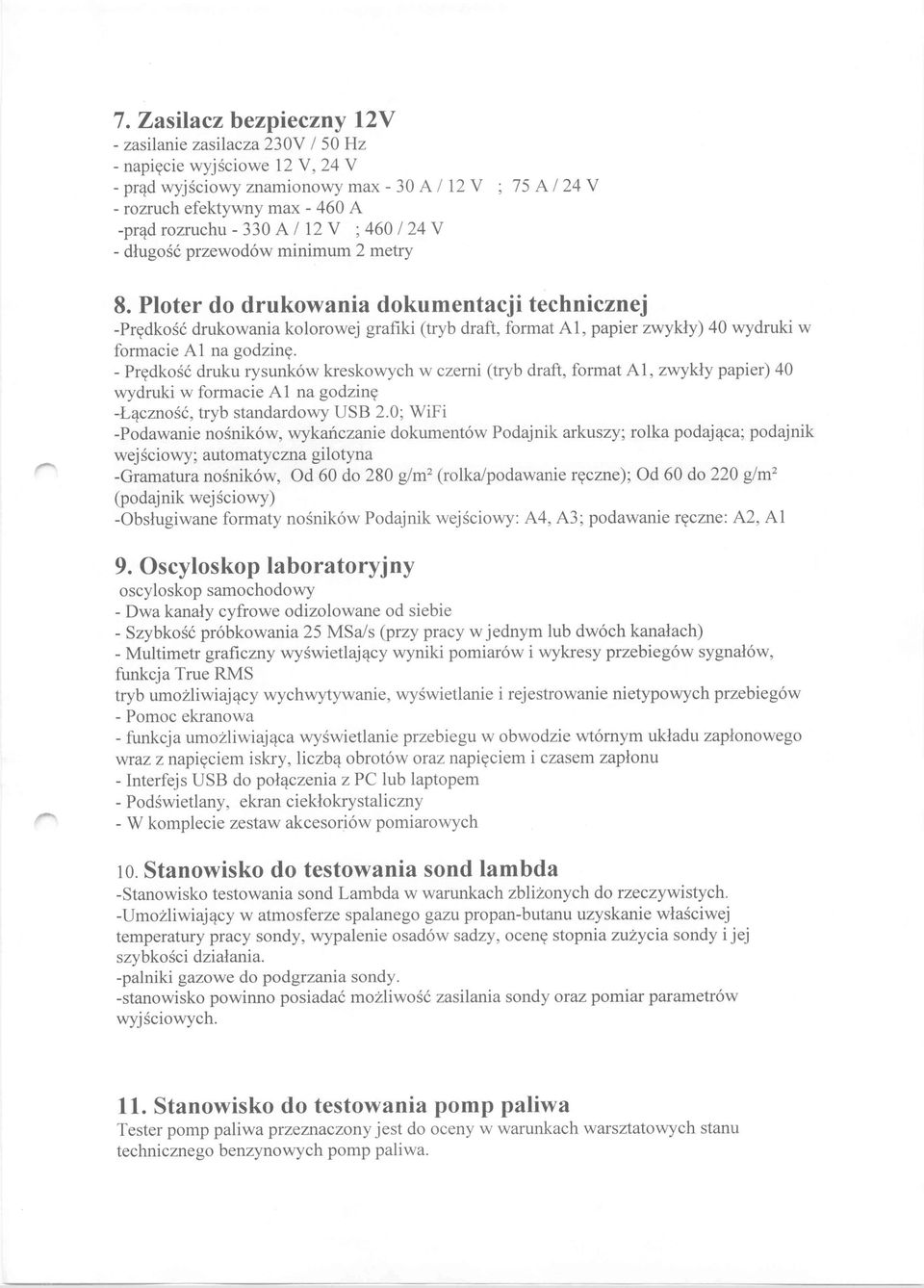

3 7. Zasilacz bezpieczny 12V - zasilanie zasilacza 230V I 50 Hz - napięcie wyjściowe 12 V, 24 V - prąd wyjściowy znamionowy max - 30 A I 12 V 75 A / 24 V - rozruch efektywny max A -prąd rozruchu A / 12 V ; 460 I 24 V - długość przewodów minimum 2 metry 8. Ploter do drukowania dokumentacji technicznej -Prędkość drukowania kolorowej grafiki (tryb draft, format Al, papier zwykły) 40 wydruki w formacie A 1 na godzinę. - Prędkość druku rysunków kreskowych w czerni (tryb draft, format A 1, zwykły papier) 40 wydruki w formacie A 1 na godzinę -Łączność, tryb standardowy USB 2.0; WiFi -Podawanie nośników, wykańczanie dokumentów Podajnik arkuszy; rolka podająca; podajnik wejściowy; automatyczna gilotyna -Gramatura nośników, Od 60 do 280 g/m 2 (rolka/podawanie ręczne); Od 60 do 220 g/m 2 (podajnik wejściowy) -Obsługiwane formaty nośników Podajnik wejściowy : A4, A3; podawanie ręczne: A2, Al 9. Oscyloskop laboratoryjny oscyloskop samochodowy - Dwa kanały cyfrowe odizolowane od siebie - Szybkość próbkowania 25 MSa/s (przy pracy w jednym lub dwóch kanałach) - Multimetr graficzny wyświetlający wyniki pomiarów i wykresy przebiegów sygnałów, funkcja True RMS tryb umożliwiający wychwytywanie, wyświetlanie i rejestrowanie nietypowych przebiegów - Pomoc ekranowa - funkcja umożliwiająca wyświetlanie przebiegu w obwodzie wtórnym układu zapłonowego wraz z napięciem iskry, liczbą obrotów oraz napięciem i czasem zapłonu - Interfejs USB do połączenia z PC lub laptopem - Podświetlany, ekran ciekłokrystaliczny - W komplecie zestaw akcesor.iów pomiarowych 1 o. Stanowisko do testowania sond lambda -Stanowisko testowania sond Lambda w warunkach zbliżonych do rzeczywistych. -Umożliwiający w atmosferze spalanego gazu propan-butanu uzyskanie właściwej temperatury pracy sondy, wypalenie osadów sadzy, ocenę stopnia zużycia sondy i jej szybkości działania. -palniki gazowe do podgrzania sondy. -stanowisko powinno posiadać możliwość zasilania sondy oraz pomiar parametrów wyjściowych. 11. Stanowisko do testowania pomp paliwa Tester pomp paliwa przeznaczony jest do oceny w warunkach warsztatowych stanu technicznego benzynowych pomp paliwa.

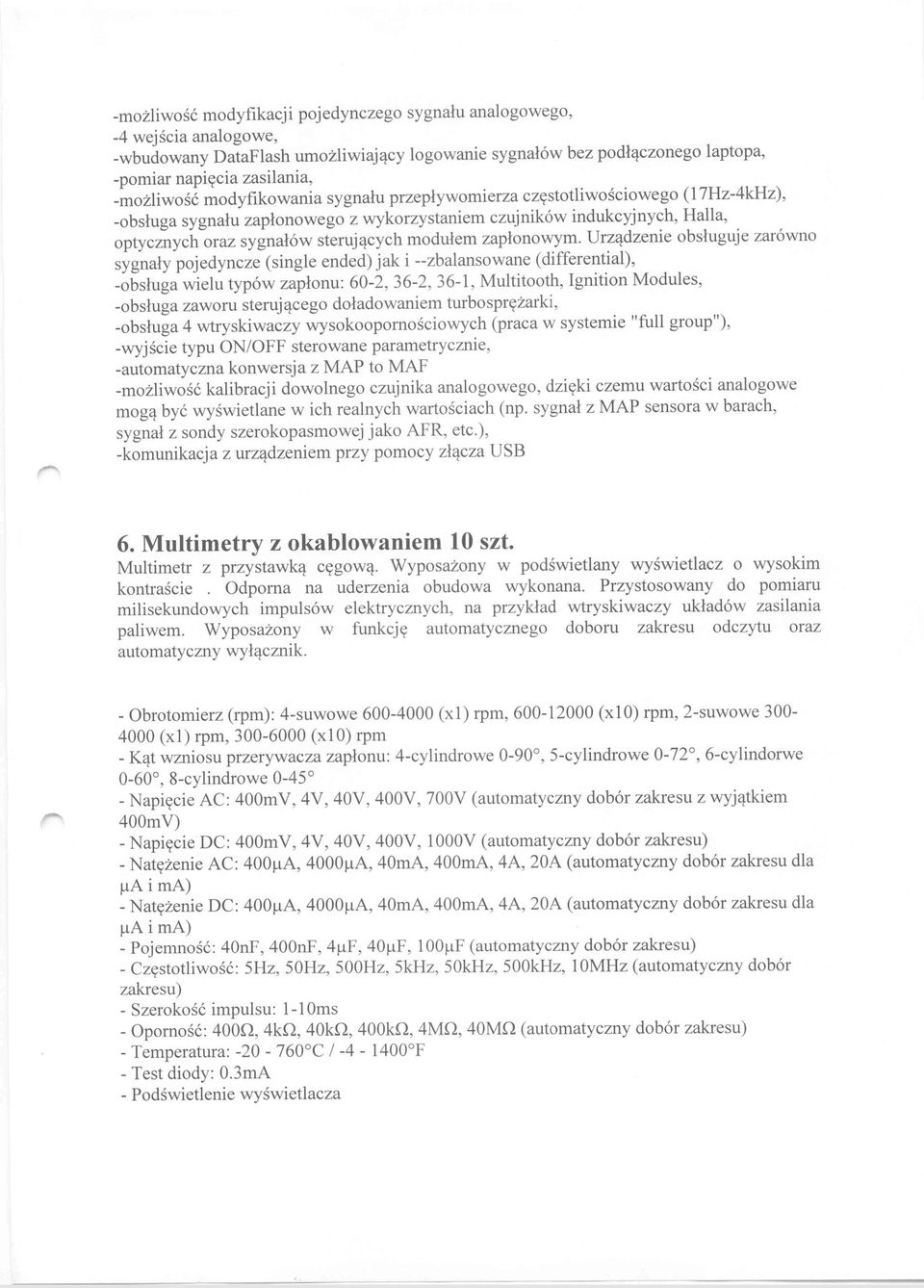

4 -możliwość modyfikacji pojedynczego sy gnału analogowego, -4 wejścia analogowe, -wbudowany DataFlash umożliwiający logowanie sygnałów bez podłączonego laptopa, -pomiar napięcia zasilania, -możliwość modyfikowania sygnału przepływomierza częstotliwościowego (17Hz-4kHz), -obsługa sygnału zapłonowego z wykorzystaniem czujników indukcyjnych, Halla, optycznych oraz sygnałów sterujący ch modułem zapłonowym. Urządzenie obsługuje zarówno sygnały pojedyncze (single ended) jak i --zbalansowane (differentia!), -obsługa wielu typów zapłonu: 60-2, 36-2, 36-1, Multitooth, Ignition Modules, -obsługa zaworu sterującego doładowaniem turbosprężarki, -obsługa 4 wtryskiwaczy wysokoopornościowych (praca w systemie "full group"), -wyjście typu ON/OFF sterowane parametrycznie, -automatyczna konwersja z MAP to MAF -możliwość kalibracji dowolnego czujnika analogowego, dzięki czemu wartości analogowe mogą być wyświetlane w ich realnych warto ś ciach (np. sy gnał z MAP sensora w barach, sygnał z sondy szerokopasmowej jako AFR, etc.), -komunikacja z urządzeniem przy pomocy złącza USB 6. Multimetry z okablowaniem 10 szt. Multimetr z przystawką cęgową. Wyposażony w podświetlany wyświetlacz o wysokim kontraście. Odporna na uderzenia obudowa wykonana. Przystosowany do pomiaru milisekundowych impulsów elektrycznych, na przy kład wtryskiwaczy układów zasilania paliwem. Wyposażony w funkcj ę automatycznego doboru zakresu odczytu oraz automatyczny wyłącznik. - Obrotomierz (rpm): 4-suwowe (x l) rpm, (xlo) rpm, 2-suwowe (xl) rpm, (xlo) rpm - Kąt wzniosu przerywacza zapłonu: 4-cylindrowe 0-90, 5-cylindrowe 0-72, 6-cylindorwe 0-60, 8-cylindrowe Napięcie AC: 400mV, 4V, 40V, 400V, 700V (automatyczny dobór zakresu z wyjątkiem 400mV) - Napięcie DC: 400mV, 4V, 40V, 400V, looov (automatyczny dobór zakresu) - Natężenie AC: 400µA, 4000µA, 40mA, 400mA, 4A, 20A (automatyczny dobór zakresu dla µai ma) - Natężenie DC: 400µA, 4000µA, 40mA, 400mA, 4A, 20A (automatyczny dobór zakresu dla µa ima) - Pojemność: 40nF, 400nF, 4µF, 40µF, looµf (automatyczny dobór zakresu) - Częstotliwość: 5Hz, 50Hz, 500Hz, 5kHz, 50kHz, 500kHz, 1 O MHz (automatyczny dobór zakresu) - Szerokość impulsu: 1-1 Oms - Oporność: 400n, 4kn, 40kn, 400kn, 4Mn, 40Mn (automatyczny dobór zakresu) - Temperatura: C I F - Test diody: 0.3mA - Podświetlenie wyświetlacza

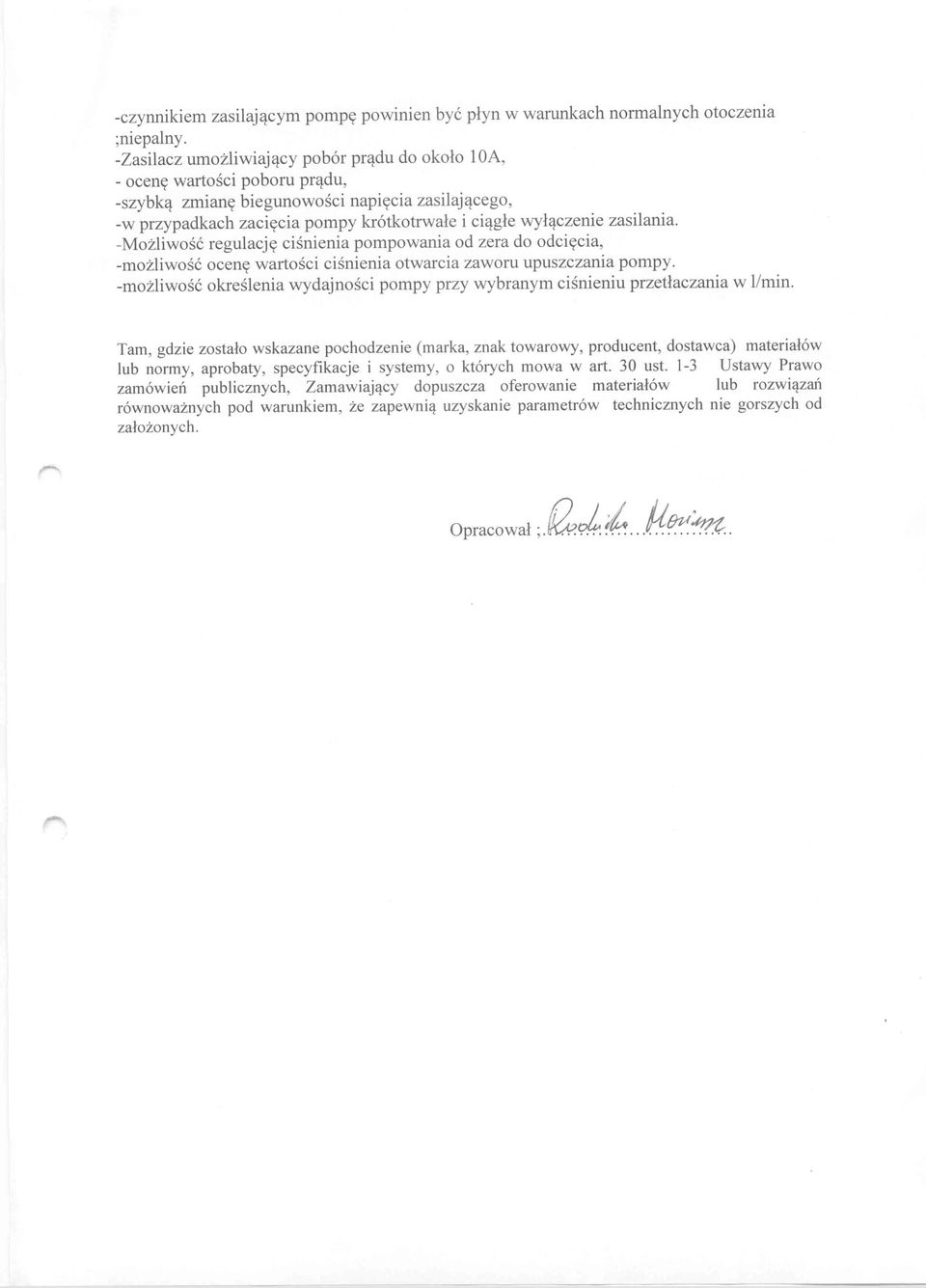

5 -czynnikiem zasilającym pompę powinien być płyn w warunkach normalnych otoczenia ;niepalny. -Zasilacz umożliwiający pobór prądu do około loa, - ocenę wartości poboru prądu, -szybką zmianę biegunowości napięcia zasilającego, -w przypadkach zacięcia pompy krótkotrwałe i ciągłe wyłączenie zasilania. -Możliwość regulację ciśnienia pompowania od zera do odcięcia, -możliwość ocenę wartości ciśnienia otwarcia zaworu upuszczania pompy. -możliwość określenia wydajności pompy przy wybranym ciśnieniu przetłaczania w l/min. Tam, gdzie zostało wskazane pochodzenie (marka, znak towarowy, producent, dostawca) materiałów lub normy, aprobaty, specyfikacje i systemy, o których mowa w art. 30 ust. 1-3 Ustawy Prawo zamówień publicznych, Zamawiający dopuszcza oferowanie materiałów lub rozwiązań równoważnych pod warunkiem, że zapewnią uzyskanie parametrów technicznych nie gorszych od założonych. Opracował ;.g_~ ~.. _/{(J?_~.
