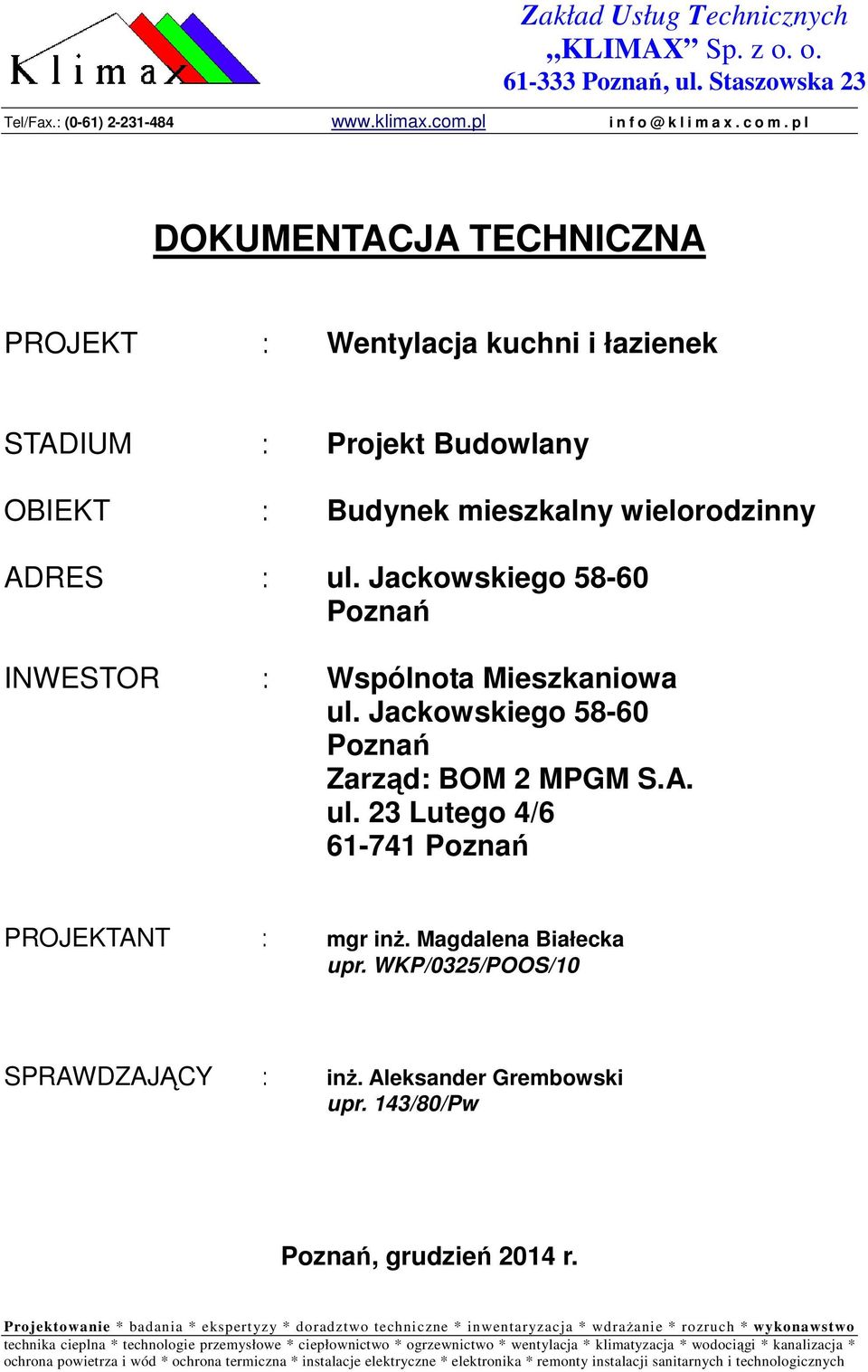

1 Zakład Usług Technicznych KLIMAX Sp. z o. o Poznań, ul. Staszowska 23 Tel/Fax.: (0-61) i n f k l i m a x. c o m. p l DOKUMENTACJA TECHNICZNA PROJEKT : Wentylacja kuchni i łazienek STADIUM : Projekt Budowlany OBIEKT : Budynek mieszkalny wielorodzinny ADRES : ul. Jackowskiego Poznań INWESTOR : Wspólnota Mieszkaniowa ul. Jackowskiego Poznań Zarząd: BOM 2 MPGM S.A. ul. 23 Lutego 4/ Poznań PROJEKTANT : mgr inż. Magdalena Białecka upr. WKP/0325/POOS/10 SPRAWDZAJĄCY : inż. Aleksander Grembowski upr. 143/80/Pw Poznań, grudzień 2014 r. Projektowanie * badania * ekspertyzy * doradztwo techniczne * inwentaryzacja * wdrażanie * rozruch * wykonawstwo technika cieplna * technologie przemysłowe * ciepłownictwo * ogrzewnictwo * wentylacja * klimatyzacja * wodociągi * kanalizacja * ochrona powietrza i wód * ochrona termiczna * instalacje elektryczne * elektronika * remonty instalacji sanitarnych i technologicznych

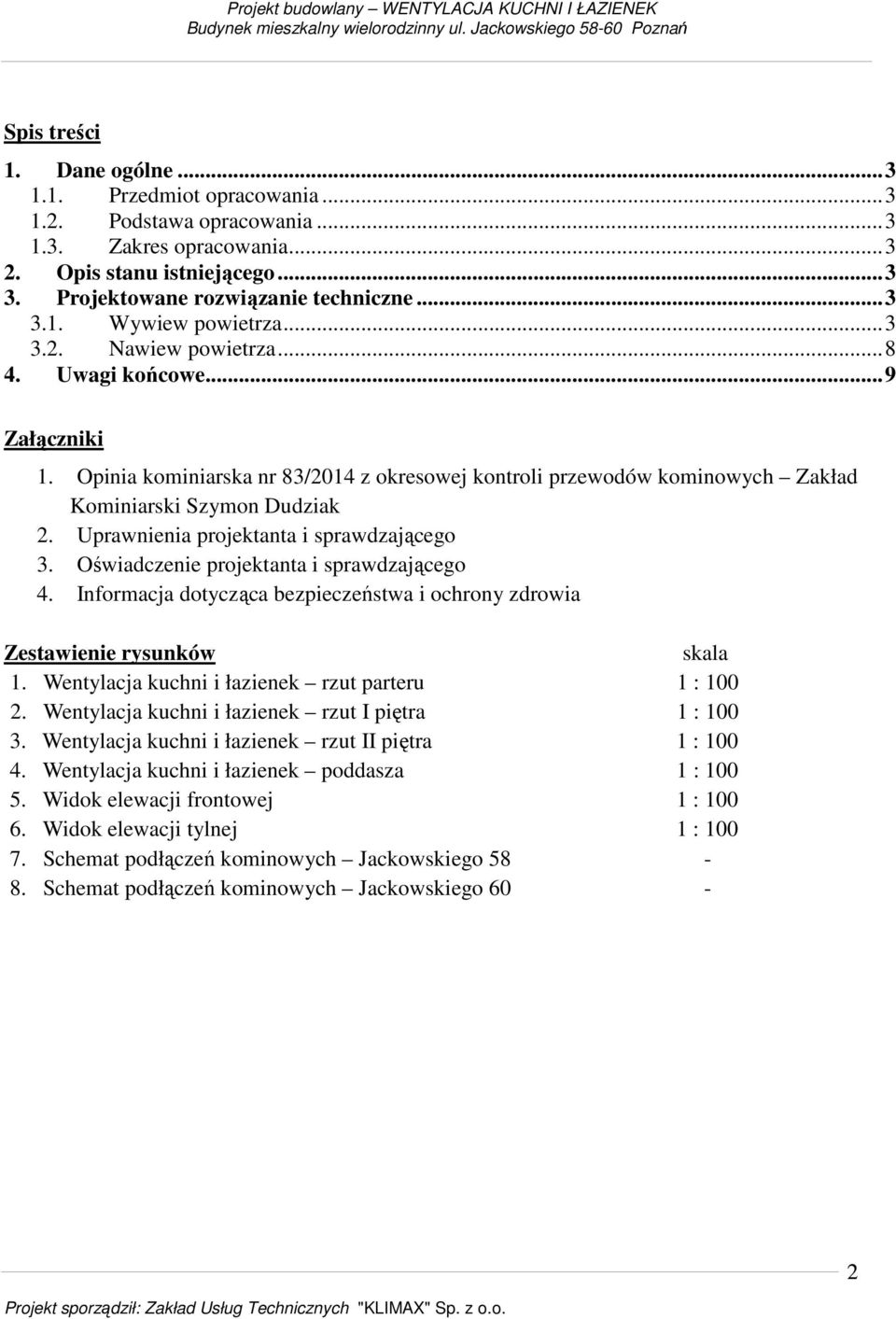

2 Spis treści 1. Dane ogólne Przedmiot opracowania Podstawa opracowania Zakres opracowania Opis stanu istniejącego Projektowane rozwiązanie techniczne Wywiew powietrza Nawiew powietrza Uwagi końcowe... 9 Załączniki 1. Opinia kominiarska nr 83/2014 z okresowej kontroli przewodów kominowych Zakład Kominiarski Szymon Dudziak 2. Uprawnienia projektanta i sprawdzającego 3. Oświadczenie projektanta i sprawdzającego 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zestawienie rysunków skala 1. Wentylacja kuchni i łazienek rzut parteru 1 : Wentylacja kuchni i łazienek rzut I piętra 1 : Wentylacja kuchni i łazienek rzut II piętra 1 : Wentylacja kuchni i łazienek poddasza 1 : Widok elewacji frontowej 1 : Widok elewacji tylnej 1 : Schemat podłączeń kominowych Jackowskiego Schemat podłączeń kominowych Jackowskiego 60-2

3 1. Dane ogólne 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany wentylacji kuchni i łazienek (wc) w mieszkaniach bez wentylacji w/w pomieszczeń Podstawa opracowania Zlecenie Inwestora. Archiwalne podkłady architektoniczno budowlane. Wizja lokalna. Katalogi urządzeń. Obowiązujące przepisy i normy Zakres opracowania Zakres projektu obejmuje wentylację kuchni i łazienek (wc) w mieszkaniach bez wentylacji w/w pomieszczeń poprzez dobudowę przewodów wentylacyjnych i/lub podłączenie do istniejących wolnych murowanych przewodów kominowych oraz zapewnienie prawidłowego nawiewu powietrza zewnętrznego. 2. Opis stanu istniejącego W przedmiotowym budynku wentylacja kuchni i łazienek realizowana jest przez istniejące murowane piony kominowe. Nie we wszystkich pomieszczeniach kuchni i łazienek zapewniona jest wentylacji wywiewna. W mieszkaniach brak wentylacji nawiewnej zapewniającej wymianę powietrza. W części mieszkań w ścianie pomiędzy łazienką i wc zamontowane jest naświetle. 3. Projektowane rozwiązanie techniczne 3.1. Wywiew powietrza W pomieszczeniach higieniczno sanitarnych typu: kuchni i łazienka (wc), w poszczególnych mieszkaniach, w których nie ma wentylacji, projektuje się podłączenie wentylacji pomieszczeń do projektowanych indywidualnych przewodów wentylacyjnych lub do istniejących wolnych przewodów kominowych. Jackowskiego 58 mieszkanie 1 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 1 w pionie kominowym nr 7. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 1 w pionie kominowym nr 6. Powierzchnia kratki wentylacyjnej W ścianie miedzy łazienką i wc zdemontować naświetle. Ścianę wykonać do wysokości 2,1 m. Jackowskiego 58 mieszkanie 2 istniejąca wentylacja kuchni podłączona do przewodu 3

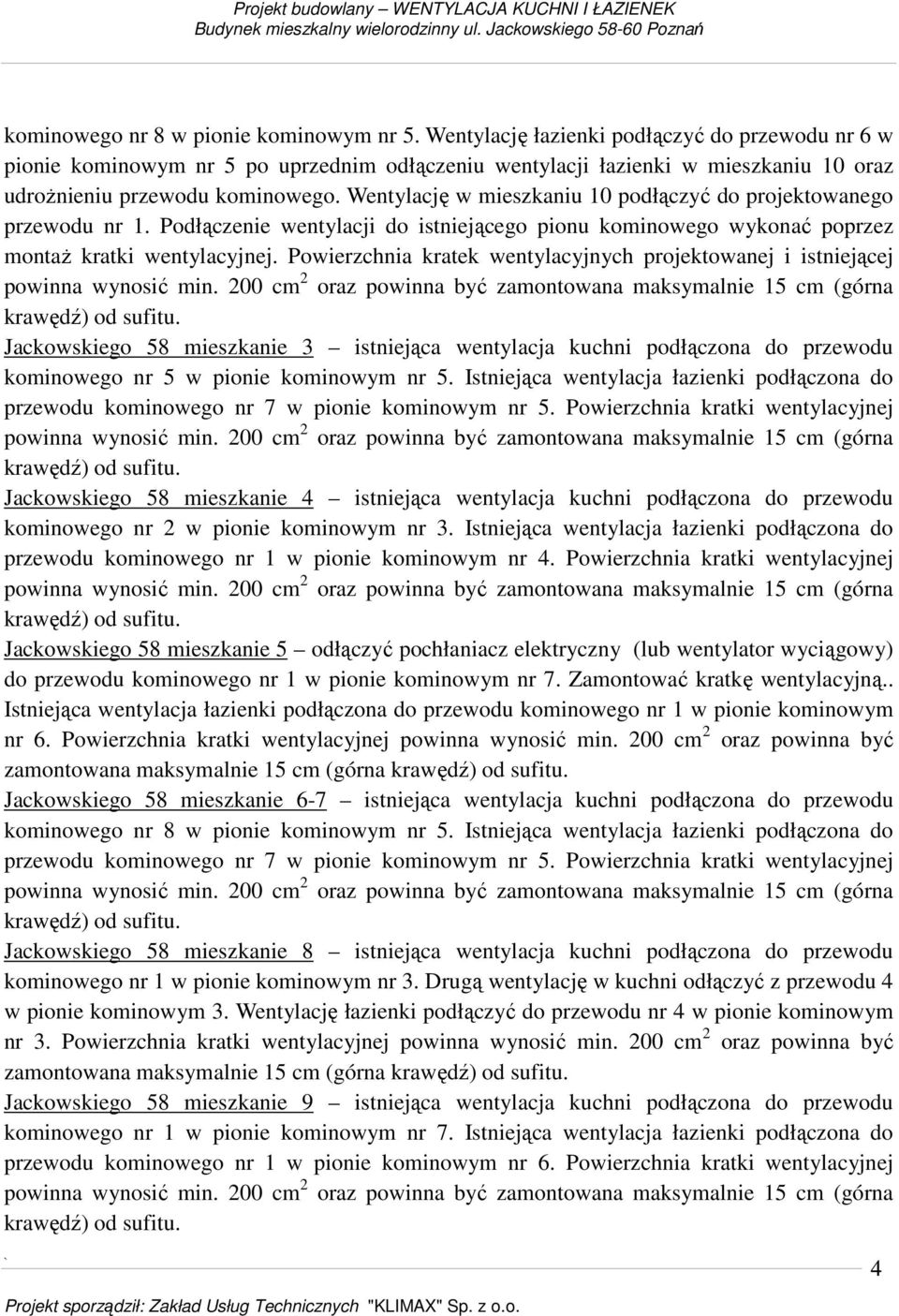

4 kominowego nr 8 w pionie kominowym nr 5. Wentylację łazienki podłączyć do przewodu nr 6 w pionie kominowym nr 5 po uprzednim odłączeniu wentylacji łazienki w mieszkaniu 10 oraz udrożnieniu przewodu kominowego. Wentylację w mieszkaniu 10 podłączyć do projektowanego przewodu nr 1. Podłączenie wentylacji do istniejącego pionu kominowego wykonać poprzez montaż kratki wentylacyjnej. Powierzchnia kratek wentylacyjnych projektowanej i istniejącej Jackowskiego 58 mieszkanie 3 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 5 w pionie kominowym nr 5. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 7 w pionie kominowym nr 5. Powierzchnia kratki wentylacyjnej Jackowskiego 58 mieszkanie 4 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 2 w pionie kominowym nr 3. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 1 w pionie kominowym nr 4. Powierzchnia kratki wentylacyjnej Jackowskiego 58 mieszkanie 5 odłączyć pochłaniacz elektryczny (lub wentylator wyciągowy) do przewodu kominowego nr 1 w pionie kominowym nr 7. Zamontować kratkę wentylacyjną.. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 1 w pionie kominowym nr 6. Powierzchnia kratki wentylacyjnej powinna wynosić min. 200 cm 2 oraz powinna być zamontowana maksymalnie 15 cm (górna Jackowskiego 58 mieszkanie 6-7 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 8 w pionie kominowym nr 5. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 7 w pionie kominowym nr 5. Powierzchnia kratki wentylacyjnej Jackowskiego 58 mieszkanie 8 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 1 w pionie kominowym nr 3. Drugą wentylację w kuchni odłączyć z przewodu 4 w pionie kominowym 3. Wentylację łazienki podłączyć do przewodu nr 4 w pionie kominowym nr 3. Powierzchnia kratki wentylacyjnej powinna wynosić min. 200 cm 2 oraz powinna być zamontowana maksymalnie 15 cm (górna Jackowskiego 58 mieszkanie 9 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 1 w pionie kominowym nr 7. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 1 w pionie kominowym nr 6. Powierzchnia kratki wentylacyjnej 4

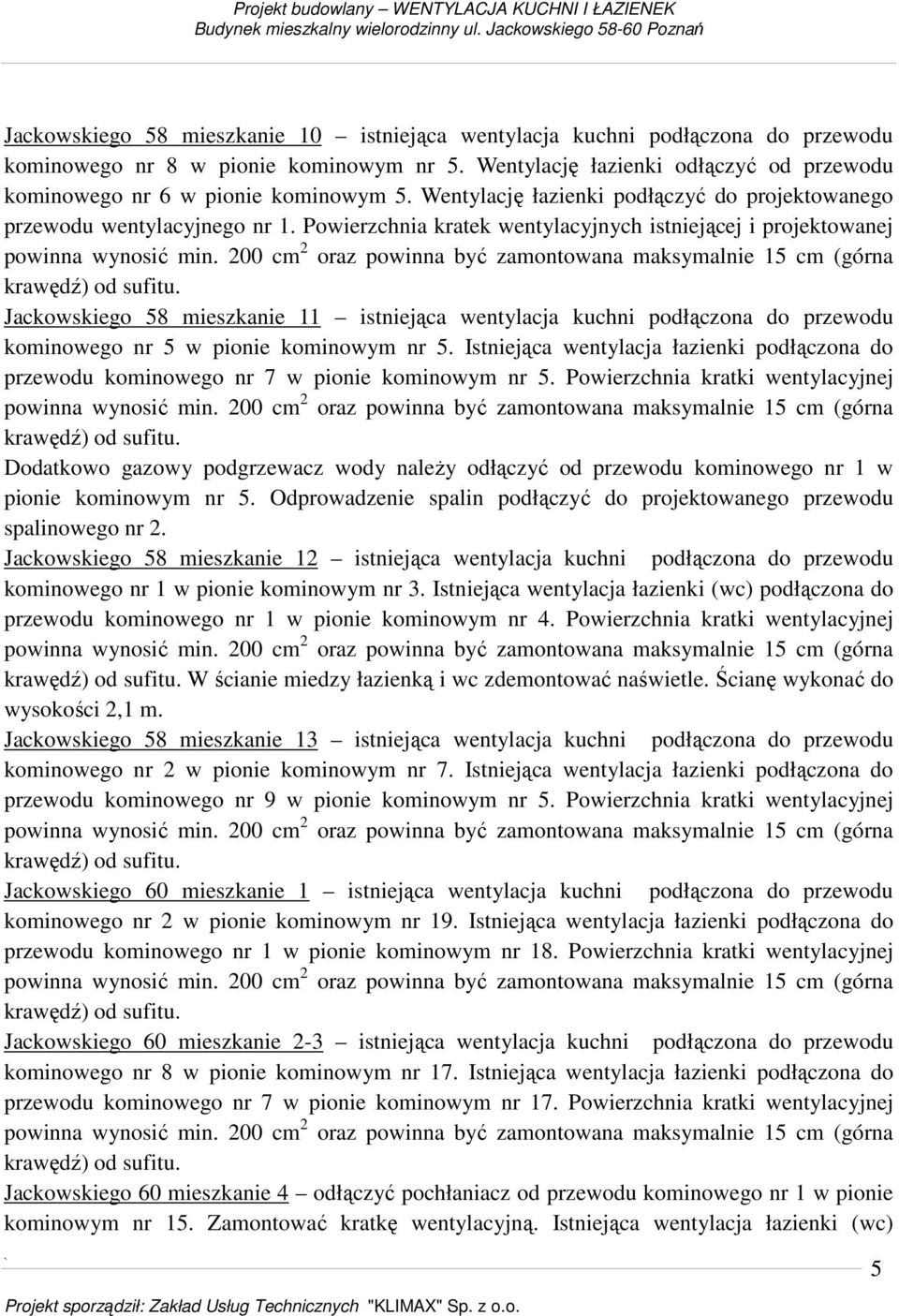

5 Jackowskiego 58 mieszkanie 10 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 8 w pionie kominowym nr 5. Wentylację łazienki odłączyć od przewodu kominowego nr 6 w pionie kominowym 5. Wentylację łazienki podłączyć do projektowanego przewodu wentylacyjnego nr 1. Powierzchnia kratek wentylacyjnych istniejącej i projektowanej Jackowskiego 58 mieszkanie 11 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 5 w pionie kominowym nr 5. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 7 w pionie kominowym nr 5. Powierzchnia kratki wentylacyjnej Dodatkowo gazowy podgrzewacz wody należy odłączyć od przewodu kominowego nr 1 w pionie kominowym nr 5. Odprowadzenie spalin podłączyć do projektowanego przewodu spalinowego nr 2. Jackowskiego 58 mieszkanie 12 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 1 w pionie kominowym nr 3. Istniejąca wentylacja łazienki (wc) podłączona do przewodu kominowego nr 1 w pionie kominowym nr 4. Powierzchnia kratki wentylacyjnej W ścianie miedzy łazienką i wc zdemontować naświetle. Ścianę wykonać do wysokości 2,1 m. Jackowskiego 58 mieszkanie 13 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 2 w pionie kominowym nr 7. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 9 w pionie kominowym nr 5. Powierzchnia kratki wentylacyjnej Jackowskiego 60 mieszkanie 1 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 2 w pionie kominowym nr 19. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 1 w pionie kominowym nr 18. Powierzchnia kratki wentylacyjnej Jackowskiego 60 mieszkanie 2-3 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 8 w pionie kominowym nr 17. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 7 w pionie kominowym nr 17. Powierzchnia kratki wentylacyjnej Jackowskiego 60 mieszkanie 4 odłączyć pochłaniacz od przewodu kominowego nr 1 w pionie kominowym nr 15. Zamontować kratkę wentylacyjną. Istniejąca wentylacja łazienki (wc) 5

6 podłączona do przewodu kominowego nr 1 w pionie kominowym nr 16. Powierzchnia kratki wentylacyjnej powinna wynosić min. 200 cm 2 oraz powinna być zamontowana maksymalnie 15 cm (górna Ścianę między łazienką i wc wykonać do wysokości 2,1 m. Jackowskiego 60 mieszkanie 5 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 2 w pionie kominowym nr 19. Istniejąca wentylacja łazienki (wc) podłączona do przewodu kominowego nr 1 w pionie kominowym nr 18. Powierzchnia kratki wentylacyjnej W ścianie miedzy łazienką i wc zdemontować naświetle. Ścianę wykonać do wysokości 2,1 m. Jackowskiego 60 mieszkanie 6 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 8 w pionie kominowym nr 17. Wentylację łazienki odłączyć od przewodu kominowego nr 8 w pionie kominowym nr 17. Wentylację łazienki podłączyć do przewodu kominowego nr 6 w pionie kominowym nr 17. Powierzchnia kratki wentylacyjnej powinna wynosić min. 200 cm 2 oraz powinna być zamontowana maksymalnie 15 cm (górna krawędź) od sufitu. Gazowy podgrzewacz wody przełączyć do przewodu 4 w pionie kominowym 17. Jackowskiego 60 mieszkanie 7 wentylację łazienki odłączyć od przewodu kominowego nr 3 w pionie kominowym nr 17. Wentylację łazienki podłączyć do projektowanego przewodu wentylacyjnego nr 3. Wentylacje kuchni odłączyć od przewodu kominowego nr 7 w pionie kominowym nr 17 i podłączyć do istniejącego przewodu kominowego nr 3. Powierzchnia kratki wentylacyjnej powinna wynosić min. 200 cm 2 oraz powinna być zamontowana maksymalnie 15 cm (górna Jackowskiego 60 mieszkanie 8 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 1 w pionie kominowym nr 15. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 1 w pionie kominowym nr 16. Powierzchnia kratki wentylacyjnej Jackowskiego 60 mieszkanie 9 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 2 w pionie kominowym nr 19. Istniejąca wentylacja łazienki podłączona do przewodu kominowego nr 2 w pionie kominowym nr 18 (odsłonić kratkę wentylacyjną). Istniejąca wentylacja wc podłączona do przewodu kominowego nr 1 w pionie kominowym nr 18. Powierzchnia kratki wentylacyjnej powinna wynosić min. 200 cm 2 oraz powinna być zamontowana maksymalnie 15 cm (górna Jackowskiego 60 mieszkanie 10 wentylację łazienki odłączyć od przewodu kominowego nr 8 w pionie kominowym nr 17. Wentylację łazienki podłączyć do projektowanego przewodu wentylacyjnego nr 6. Wentylacje kuchni podłączyć do projektowanego przewodu wentylacyjnego nr 7. Podłączenie wykonać za pomocą kratek wentylacyjnych. Powierzchnia kratki wentylacyjnej powinna wynosić min. 200 cm 2 oraz powinna być zamontowana 6

7 maksymalnie 15 cm (górna Jackowskiego 60 mieszkanie 11 wentylację kuchni odłączyć od przewodu kominowego nr 1 w pionie kominowym nr 17. Wentylację kuchni podłączyć do projektowanego przewodu wentylacyjnego nr 5. Wentylacja łazienki podłączona do przewodu kominowego nr 7 w pionie kominowym nr 17. Wentylację wc podłączyć do projektowanego przewodu nr 4. Podłączenie wykonać za pomocą kratek wentylacyjnych. Powierzchnia kratki wentylacyjnej projektowanej i istniejącej powinna wynosić min. 200 cm 2 oraz powinna być zamontowana maksymalnie 15 cm (górna Jackowskiego 60 mieszkanie 12 istniejąca wentylacja kuchni podłączona do przewodu kominowego nr 1 w pionie kominowym nr 15. Istniejąca wentylacja łazienki (wc) podłączona do przewodu kominowego nr 1 w pionie kominowym nr 16. Powierzchnia kratki wentylacyjnej W ścianie miedzy łazienką i wc zdemontować naświetle. Ścianę wykonać do wysokości 2,1 m. Jackowskiego 60 mieszkanie 13 wentylację kuchni podłączyć do przewodu kominowego nr 2 w pionie kominowym nr 12. Do projektowanego przewodu wentylacyjnego nr 8 podłączyć pochłaniacz, po uprzednim odłączeniu z przewodu kominowego 1 w pionie kominowym 15. Wentylacja łazienki podłączona do przewodu kominowego 9 w pionie kominowym 17. Projektowane przewody wentylacyjne należy wykonać z blachy stalowej nierdzewnej o średnicy dn150. Projektowany przewód spalinowy należy wykonać z blachy stalowej kwasoodpornej o średnicy dn130. Przewody w pomieszczeniach mieszkalnych należy ocieplić wełną mineralną grubości 5 cm (na strychu zastosować grubość izolacji 8 cm), obłożyć płytami G-K i pomalować w kolorze ścian. Przewody ponad dachem wykonać w systemie dwupłaszczowym. System dwupłaszczowy złożony jest z trzech warstw: zewnętrznej, izolacji i wewnętrznej. Rura wewnętrzna wykonana jest z wysokogatunkowej stali nierdzewnej (przewody wentylacyjne) i kwasoodpornej (przewody spalinowe) DIN Środkową warstwę stanowi izolacja termiczna z łupek wykonanych z wysokotemperaturowych włókien mineralnych o grubości 50 mm. Zewnętrzna powłoka to rura z blachy nierdzewnej o symbolu DIN , która stanowi warstwę nośną. Rozmieszczenie przewodów wykonać zgodnie z załączonymi rysunkami. Projektowane przewody przechodzące przez strop umieścić w tulejach z blach stalowych o średnicy o 100 mm większej od przewodu, a szczelinę wypełnić ogniochronną masą uszczelniającą. Projektowane przewody wentylacyjne wyprowadzić ponad dach budynku. Długość przewodu wentylacyjnego mierzona od osi wlotu przewodu do krawędzi wylotu nad dachem powinna być nie mniejsza niż 2 m. Wylot przewodów powinien znajdować się co najmniej 0,6 m powyżej kalenicy. Wylot przewodów należy zabezpieczyć przed opadami atmosferycznymi oraz przed nawiewaniem powietrza w wyniku działania wiatru. Po 7

8 wyprowadzeniu przewodów ponad dach należy wykonać opierzenia przewodów i naprawić pokrycia dachowe. Istniejące przewody kominowe, do których projektuje się podłączenie wentylacji, należy uszczelnić. Przystępując do montażu nowych przewodów wentylacyjnych należy sprawdzić możliwość przejścia przewodów przez konstrukcje stropów i dachu poprzez wykonanie odkrywek. W przypadku braku możliwości przewody należy wykonać w innym miejscu w uzgodnieniu z Pracownią Projektową. Przed montażem przewodów wentylacyjnych, w razie konieczności zdemontować istniejące wyposażenia pomieszczeń (kuchenki, piece, umywalki, wanny, zlew itd.). Po wykonaniu przewodów wentylacyjnych należy zamontować wyposażenie Nawiew powietrza W celu zapewnienia prawidłowych warunków higienicznych oraz prawidłowej pracy wentylacji, w oknach w pokojach i kuchni należy zamontować nawiewniki w górnej części okna (w ościeżnicy, ramie skrzydła, między ramą skrzydła a górną krawędzią szyby zespolonej) lub w otworze okiennym (między nadprożem a górną krawędzią ościeżnicy, w obudowie rolety zewnętrznej) lub w przegrodzie zewnętrznej ponad oknem w przypadku wymiany okien na stolarkę PCV. W przypadku stolarki starej drewnianej przez okno wyposażone w skrzydło uchylno-rozwieralne, górny wywietrznik uchylny lub górne skrzydło uchylne. Po pomieszczeń z kotłami gazowymi oraz gazowymi podgrzewaczami wody z otwartą komorą spalania należy wykonać nawiew bezpośrednio z zewnątrz netto 200cm 2. W celu umożliwienia przepływu powietrza z pokojów do łazienek i toalet oraz kuchni, w drzwiach wszystkich pomieszczeń należy wykonać otwory lub szczeliny pomiędzy dolną krawędzią drzwi a podłogą lub progiem. Przekrój netto otworów lub szczelin powinien wynosić 220 cm². Drzwi do łazienek i toalety należy wykonać otwierane na zewnątrz. Uwaga ogólna: Pomieszczenie gdzie zamontowane jest urządzenie gazowe powinno mieć kubaturę większą niż 8 m 3 (w przypadku urządzenia gazowego z otwartą komorą spalania) oraz 6,5 m 3 (w przypadku urządzenia gazowego z zamknięta komorą spalania) oraz nie może być przekroczone obciążenie pomieszczenia mocą cieplną urządzeń gazowych. W przypadku, gdy ten wymóg nie jest spełniony urządzenie gazowe należy przenieść do innego pomieszczenia gdzie zapewniona powinna być odpowiednia kubatura, wentylacja nawiewna i wywiewna oraz kanał odprowadzający spaliny gazowe, lub należy powiększyć pomieszczenie z usytuowanym urządzeniem gazowym, kosztem pomieszczenia sąsiadującego, bądź zdemontować urządzenia gazowe i zamontować elektryczne. W przypadku kuchni, w których kubatura jest mniejsza niż 8 m 3, należy zdemontować kuchenki gazowe i zamontować elektryczne. 8

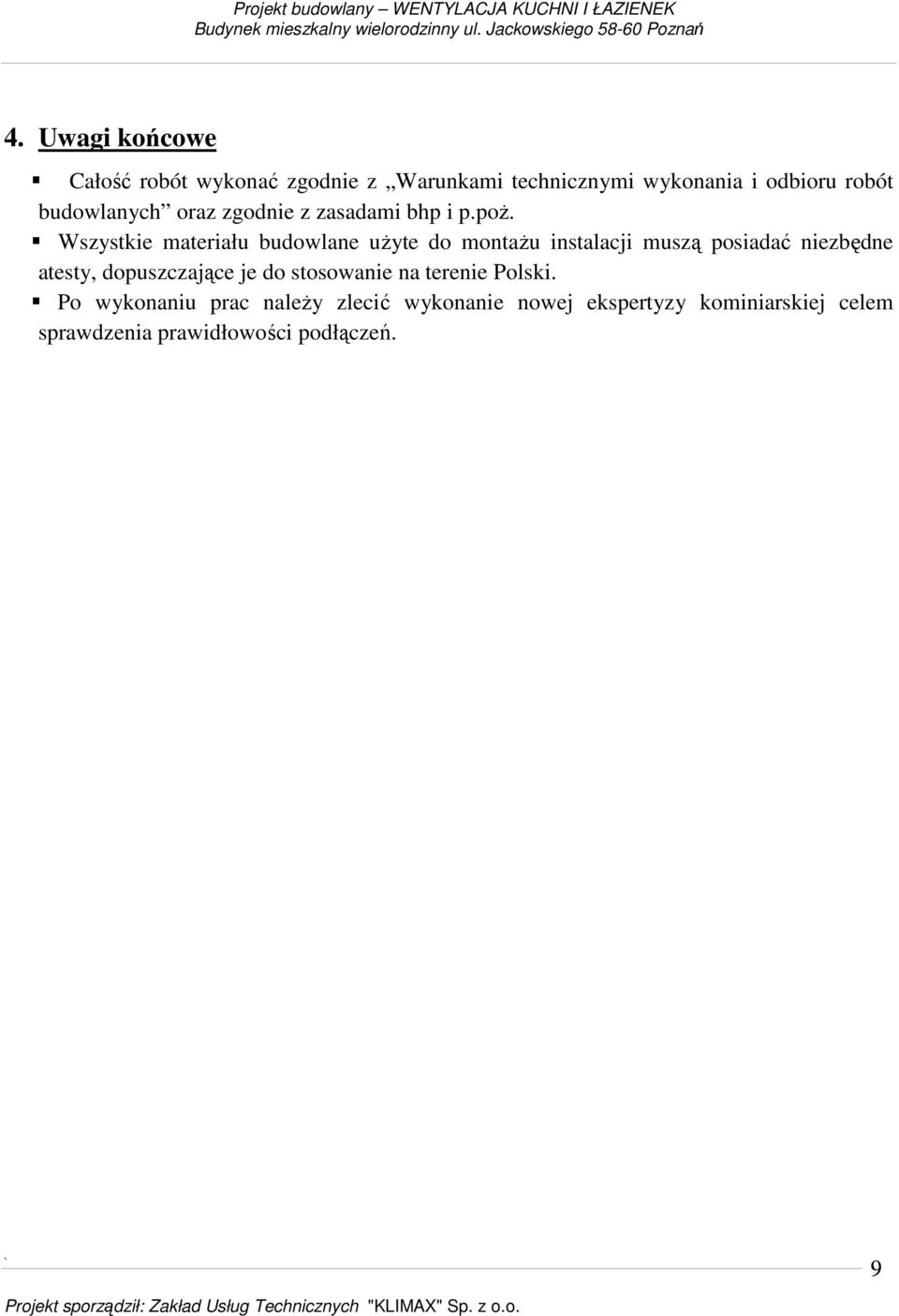

9 4. Uwagi końcowe Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych oraz zgodnie z zasadami bhp i p.poż. Wszystkie materiału budowlane użyte do montażu instalacji muszą posiadać niezbędne atesty, dopuszczające je do stosowanie na terenie Polski. Po wykonaniu prac należy zlecić wykonanie nowej ekspertyzy kominiarskiej celem sprawdzenia prawidłowości podłączeń. 9
