1 Zawód: technik budownictwa Symbol cyfrowy zawodu: 311[04] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczcia egzaminu 311[04] Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJCEGO KWALIFIKACJE ZAWODOWE STYCZEŃ 2014 Informacje dla zdajcego: 1. Materiay egzaminacyjne obejmuj: ARKUSZ EGZAMINACYJNY z treci zadania i dokumentacj, zeszyt ze stron tytuow KARTA PRACY EGZAMINACYJNEJ oraz KART OCENY. 2. Sprawd, czy arkusz egzaminacyjny zawiera 5 stron. Sprawd, czy materiay egzaminacyjne s czytelne i nie zawieraj bdnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiaach egzaminacyjnych zgo przewodniczcemu zespou nadzorujcego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoj dat urodzenia, wpisz swój numer PESEL*. 4. Na KARCIE OCENY: wpisz swoj dat urodzenia, wpisz swój numer PESEL*, wpisz symbol cyfrowy zawodu, zamaluj kratk z numerem odpowiadajcym numerowi zadania, przyklej naklejk ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj si z treci zadania egzaminacyjnego, dokumentacj zaczon do zadania, a nastpnie przystp do rozwizania zadania. Rozwizanie obejmuje opracowanie projektu realizacji prac okrelonych w treci zadania. 6. Zadanie rozwizuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto, nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., jeeli nie nale do pracy, obwied lini i oznacz sowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie bd oceniane. 7. Po rozwizaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytuu pracy. Wszystkie materiay, które zaczasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu. 8. Na stronie tytuowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczb stron swojej pracy i liczb sztuk zaczonych materiaów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KART OCENY przeka zespoowi nadzorujcemu etap praktyczny. Powodzenia! * w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzajcego tosamo.

2 Zadanie egzaminacyjne We wznoszonym jednokondygnacyjnym budynku gospodarczym należy wykonać jednospadową drewnianą konstrukcję dachową. Dostarczona zaimpregnowana tarcica będzie składowana na placu budowy. Do miejsca wbudowania elementy konstrukcji dachowej transportowane będą przygotowanym wyciągiem. Konstrukcja dachowa będzie oparta na ścianach konstrukcyjnych. Opracuj projekt realizacji prac związanych z wykonaniem konstrukcji dachowej, uwzględniając warunki składowania tarcicy. Projekt realizacji powinien zawierać: 1. Tytuł pracy egzaminacyjnej. 2. Założenia do projektu wynikające z treści zadania i załączników. 3. Zestawienie elementów konstrukcji dachowej. 4. Przedmiar robót. 5. Obliczenie nakładów rzeczowych materiałów. 6. Zestawienie nakładów materiałów. 7. Wykaz robót przedstawiony w kolejności technologicznej wraz z opisem wymagań dotyczących ich wykonania. Do opracowania projektu wykorzystaj: Rzut i przekrój konstrukcji dachowej... Załącznik 1. Wyciąg z Katalogów Nakładów Rzeczowych Załącznik 2. oraz zamieszczone w Karcie Pracy Egzaminacyjnej: Zestawienie elementów konstrukcji dachowej Przedmiar robót Tabela do obliczeń nakładów rzeczowych materiałów Czas przeznaczony na wykonanie zadania wynosi 180 minut. Strona 2 z 5

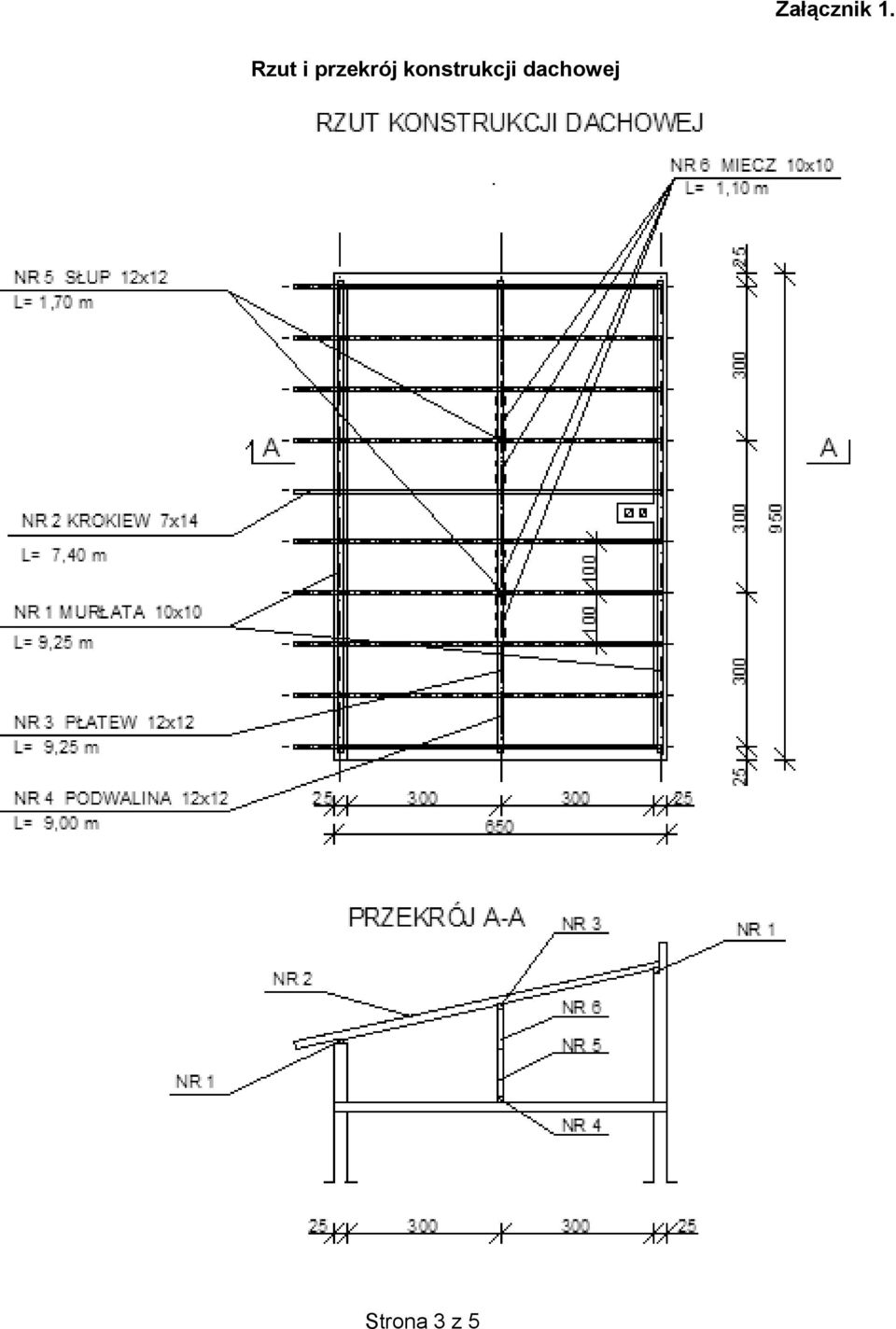

3 Załącznik 1. Rzut i przekrój konstrukcji dachowej Strona 3 z 5

4 Załącznik 2. Wyciąg z Katalogu Nakładów Rzeczowych 2-02 Konstrukcje dachowe z tarcicy nasyconej Wyszczególnienie robót: 1. Przygotowanie i odwiązanie elementów składowych konstrukcji. 2. Zaimpregnowanie miejsc obrabianych. 3. Ułożenie murłat i zmontowanie konstrukcji. Nakłady na 1 m³ drewna w konstrukcji Tablica 0406 Konstrukcje dachowe z tarcicy nasyconej Wyszczególnienie robót: jak w tablicy 0406 Nakłady na 1 m ³ drewna w konstrukcji Tablica 0407 Strona 4 z 5

5 Konstrukcje dachowe z tarcicy nasyconej Wyszczególnienie robót: jak w tablicy 0406 Nakłady na 1 m³ drewna w konstrukcji Tablica 0408 Strona 5 z 5
