1 APROBATA TECHNICZNA ITB AT /2014 Akcesoria dachowe DR WARSZAWA

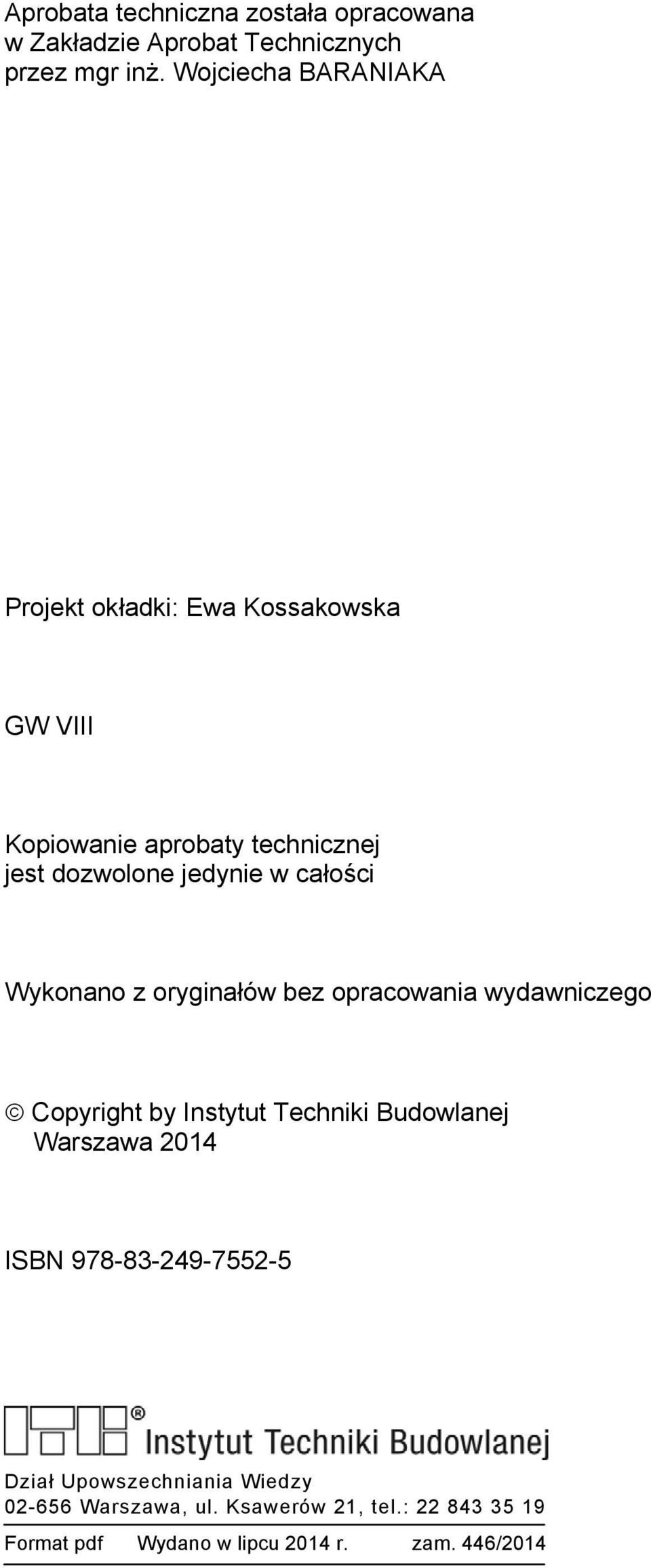

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Wojciecha BARANIAKA Projekt okładki: Ewa Kossakowska GW VIII Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2014 ISBN Dział Upowszechniania Wiedzy Warszawa, ul. Ksawerów 21, tel.: Format pdf Wydano w lipcu 2014 r. zam. 446/2014

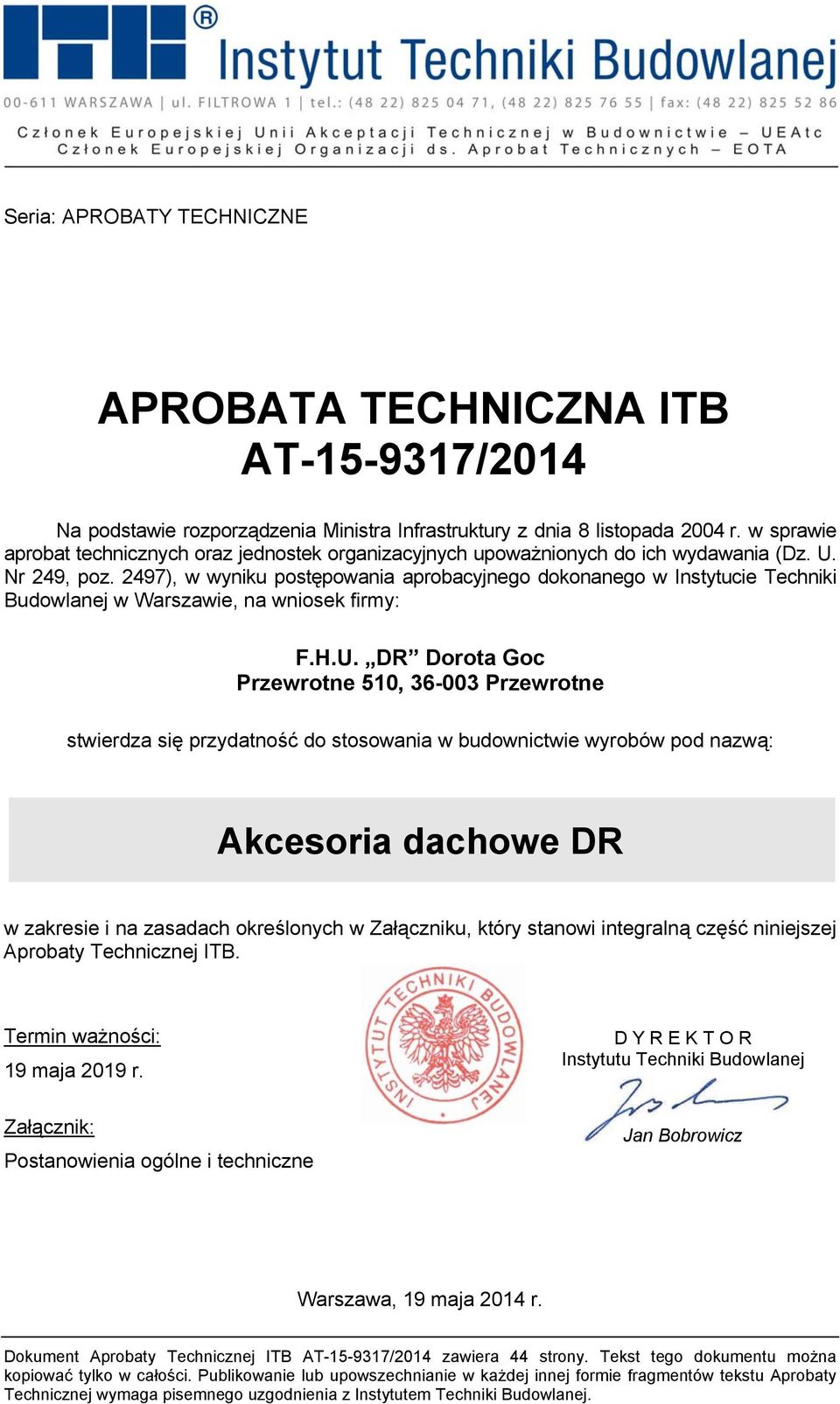

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2014 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie, na wniosek firmy: F.H.U. DR Dorota Goc Przewrotne 510, Przewrotne stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Akcesoria dachowe DR w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 19 maja 2019 r. Załącznik: Postanowienia ogólne i techniczne D Y R E K T O R Instytutu Techniki Budowlanej Jan Bobrowicz Warszawa, 19 maja 2014 r. Dokument Aprobaty Technicznej ITB AT /2014 zawiera 44 strony. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 AT /2014 str. 2/44 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY TECHNICZNEJ PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały i elementy składowe Wyroby PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 22

5 AT /2014 str. 3/44 1. PRZEDMIOT APROBATY TECHNICZNEJ Przedmiotem Aprobaty Technicznej ITB są akcesoria dachowe DR, produkowane przez firmę F.H.U. DR Dorota Goc, Przewrotne 510, Przewrotne. Aprobata Techniczna ITB obejmuje następujące wyroby: 1. Kosz dachowy DR profilowany poprzecznie, wg rys. 1 lub wzdłużnie, wg rys. 2, z taśmy lub blachy aluminiowej gatunku EN AW-3105 wg normy PN-EN 573-3:2014, stan H44 wg normy PN-EN 515:1996, grubości 0,45 0,60 mm, pokrytej poliestrową powłoką lakierową o grubości nie mniejszej niż 20 μm. 2. Pas nadrynnowy DR wg rys. 3, z taśmy lub blachy aluminiowej gatunku EN AW-3105 wg normy PN-EN 573-3:2014, stan H44 wg normy PN-EN 515:1996, grubości 0,45 0,60 mm, pokrytej poliestrową powłoką lakierową o grubości nie mniejszej niż 20 μm. 3. Listwę kominową DR wg rys. 4, z taśmy lub blachy aluminiowej gatunku EN AW-3105 wg normy PN-EN 573-3:2014, stan H44 wg normy PN-EN 515:1996, grubości 0,45 0,60 mm, pokrytej poliestrową powłoką lakierową o grubości nie mniejszej niż 20 μm albo taśmy lub blachy miedzianej wg normy PN-EN 1652:1999 +AC:2004, grubości 0,50 0,55 mm. 4. Taśmę kalenicową DR GEOVENT (Geo DRvent) wg rys. 5, składającą się z dwóch pasów plisowanej taśmy aluminiowej gatunku EN AW-3005 wg normy PN-EN 573-3:2014, grubości 0,10 0,15 mm, albo miedzianej wg normy PN-EN 1652:1999+AC:2004, grubości 0,06 0,10 mm, przyszytych do włókniny polipropylenowej. Taśma aluminiowa jest pokryta poliestrową powłoką lakierową o grubości nie mniejszej niż 10 µm. Wzdłuż brzegów taśmy znajdują się paski kleju butylowego o szerokości mm, zabezpieczone przed sklejaniem warstwą folii. Taśmy kalenicowe mają szerokość mm, długość 1 50 m i są dostarczane w rolkach. 5. Taśma kalenicowa DR TECHVENT (Tech DRvent) wg rys. 6, składająca się z dwóch pasów plisowanej taśmy aluminiowej gatunku EN AW-3005 wg normy PN-EN 573-3:2014, grubości 0,10 0,15 mm, albo miedzianej wg normy PN-EN 1652:1999+AC:2004, grubości 0,06 0,10 mm, przyszytych do włókniny poliestrowej. Taśma aluminiowa jest pokryta poliestrową powłoką lakierową o grubości nie mniejszej niż 10 μm. Wzdłuż brzegów taśm znajdują się paski kleju butylowego o szerokości mm, zabezpieczone przed sklejaniem warstwą folii. Taśmy kalenicowe mają szerokość od mm, długość 1 50 m i są dostarczane w rolkach.

6 AT /2014 str. 4/44 6. Taśmę kalenicową DR MICROVENT (MICRO DRvent) wg rys. 7, z plisowanej taśmy aluminiowej gatunku EN AW-3005 wg normy PN-EN 573-3:2014, grubości 0,10 0,15 mm, lub miedzianej wg normy PN-EN 1652:1999+AC:2004, grubości 0,06 0,10 mm, z dwoma ciągami otworów wentylacyjnych. Taśma aluminiowa jest pokryta poliestrową powłoką lakierową o grubości nie mniejszej niż 10 µm. Wzdłuż brzegów taśmy znajdują się paski kleju butylowego o szerokości mm, zabezpieczone przed sklejaniem warstwą folii. Taśmy kalenicowe mają szerokość mm, długość 1 50 m i są dostarczane w rolkach. 7. Taśmę kalenicową DR GEOSUPERVENT (GEOSUPER DRvent) wg rys. 8, składającą się z dwóch pasów plisowanej taśmy aluminiowej gatunku EN AW-3005 wg normy PN-EN 573-3:2014, grubości 0,10 0,15 mm, lub miedzianej wg normy PN-EN 1652:1999+AC:2004, grubości 0,06 0,10 mm, przyszytych do włókniny polipropylenowej z otworami wentylacyjnymi. Taśma aluminiowa jest pokryta poliestrową powłoką lakierową o grubości nie mniejszej niż 10 µm. Wzdłuż brzegów taśmy znajdują się paski kleju butylowego o szerokości mm, zabezpieczone przed sklejeniem warstwą folii. Taśmy kalenicowe mają szerokość mm, długość 1 50 m i są dostarczane w rolkach. 8. Taśmę kominową DR Klasyk wg rys. 9, ryflowaną, z blachy lub taśmy aluminiowej gatunku EN AW-3005 wg normy PN-EN 573-3:2014, grubości 0,10 0,15 mm, albo blachy lub taśmy ołowianej wg normy PN-EN 12659:2002, grubości 0,20 0,60 mm, pokrytej poliestrową powłoką lakierową o grubości nie mniejszej niż 10 μm albo blachy lub taśmy miedzianej wg normy PN-EN 1652:1999+AC:2004, grubości 0,06 0,10 mm. Taśma kominowa pokryta jest od strony wewnętrznej warstwą kleju butylowego o grubości 0,7 1,4 mm, zabezpieczoną przed sklejaniem warstwą foli ochronnej. Taśmy kominowe mają szerokość mm, długość 1 10 m i są dostarczane w rolkach. 9. Taśmę kominową DR 3D wg rys. 10, tłoczoną, z blachy lub taśmy aluminiowej gatunku EN AW-3005 wg normy PN-EN 573-3:2014, grubości 0,10 0,15 mm, albo blachy lub taśmy ołowianej wg normy PN-EN 12659:2002, grubości 0,20 0,60 mm, pokrytej poliestrową powłoką lakierową o grubości nie mniejszej niż 10 μm albo blachy lub taśmy miedzianej wg normy PN-EN 1652:1999+AC:2004, grubości 0,06 0,10 mm. Taśma kominowa pokryta jest od strony wewnętrznej warstwą kleju butylowego o grubości 0,7 1,4 mm, zabezpieczoną przed sklejaniem warstwą foli. Taśmy kominowe mają szerokość mm, długość 1 10 m i są dostarczane w rolkach. 10. Kratkę wentylacyjną okapu DR (kratkę okapową DR) wg rys. 11, z nieplastyfikowanego poli(chlorku winylu) (PVC-U).

7 AT /2014 str. 5/ Taśmę prostokątną DR z pianki poliuretanowej (PU) (taśmę prostokątną PU), wg rys. 12, pokrytą jednostronnie warstwą kleju termotopliwego (hot-melt), zabezpieczoną przed sklejaniem papierem silikonowanym lub bez warstwy kleju. 12. Taśmę prostokątną DR z pianki poliuretanowej (PU) filtracyjnej, o otwartej strukturze komórkowej (taśmę prostokątną PU filtren), wg rys. 12, pokrytą jednostronnie warstwą kleju termotopliwego (hot-melt), zabezpieczoną przed sklejaniem papierem silikonowanym, lub bez warstwy kleju. 13. Taśmę DR rozprężną z pianki poliuretanowej (PU) impregnowanej zawiesiną akrylu (taśmę rozprężną PU impregnowaną), wg rys. 13, zabezpieczoną przed sklejaniem papierem silikonowanym. Taśmy mają szerokość mm oraz długość 0,5 15 m i są dostarczane w rolkach. 14. Taśmę DR z pianki polietylenowej (PE) sieciowanej (taśmę PE), wg rys. 14, o zamkniętej strukturze komórkowej i grubości 2,0 60,0 mm, pokrytą jednostronnie klejem termotopliwym (hot-melt) lub dyspersją akrylową, zabezpieczonymi przed sklejaniem papierem silikonowanym lub folią. Taśmy mają szerokość mm, długość m i są dostarczane w rolkach. 15. Taśmę DR profilowaną z pianki polietylenowej (PE) sieciowanej (taśmę PE profilowaną uszczelkę profilowaną) wg rys. 15, o zamkniętej strukturze komórkowej i kształtach dopasowanych do profili blach dachowych. 16. Klin DR z pianki poliuretanowej (PU) (klin PU standard) wg rys. 16, pokryty jednostronnie warstwą kleju termotopliwego (hot-melt), zabezpieczoną przed sklejaniem papierem silikonowanym. 17. Klin DR z pianki poliuretanowej (PU) filtracyjnej, o otwartej strukturze komórkowej (klin PU filtren), wg rys. 16, pokryty jednostronnie klejem termotopliwym (hot-melt), zabezpieczonym przed sklejeniem papierem silikonowanym. 18. Klin DR rozprężny z pianki poliuretanowej (PU) impregnowanej zawiesiną akrylu (klin PU rozprężny impregnowany), wg rys. 16, pokryty jednostronnie klejem termotopliwym (hot-melt), zabezpieczonym przed sklejaniem papierem silikonowanym. 19. Wspornik łaty kalenicowej DR-1 typu gwóźdź, wg rys. 17, składający się z uchwytu z blachy stalowej obustronnie ocynkowanej gatunku DX51D+Z100 wg normy PN-EN 10346:2011, grubości 1,5 mm i gwoździa ze stali gatunku S235JR wg normy PN-EN :2007, o średnicy 7 mm i długości mm, z powłoką cynkową elektrolityczną o grubości nie mniejszej niż 8 μm, połączonego z uchwytem za pomocą połączenia zaciskowego.

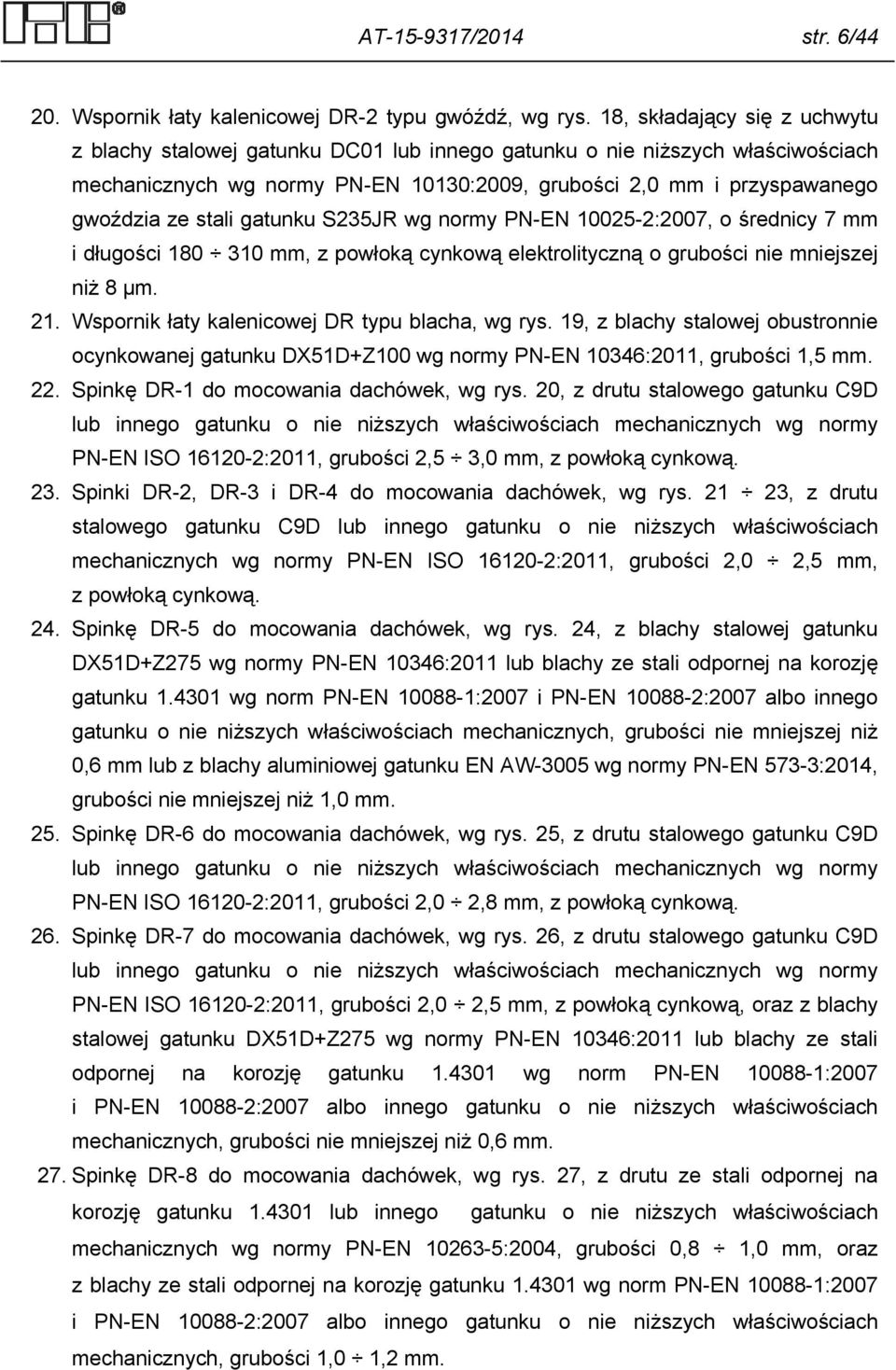

8 AT /2014 str. 6/ Wspornik łaty kalenicowej DR-2 typu gwóźdź, wg rys. 18, składający się z uchwytu z blachy stalowej gatunku DC01 lub innego gatunku o nie niższych właściwościach mechanicznych wg normy PN-EN 10130:2009, grubości 2,0 mm i przyspawanego gwoździa ze stali gatunku S235JR wg normy PN-EN :2007, o średnicy 7 mm i długości mm, z powłoką cynkową elektrolityczną o grubości nie mniejszej niż 8 μm. 21. Wspornik łaty kalenicowej DR typu blacha, wg rys. 19, z blachy stalowej obustronnie ocynkowanej gatunku DX51D+Z100 wg normy PN-EN 10346:2011, grubości 1,5 mm. 22. Spinkę DR-1 do mocowania dachówek, wg rys. 20, z drutu stalowego gatunku C9D lub innego gatunku o nie niższych właściwościach mechanicznych wg normy PN-EN ISO :2011, grubości 2,5 3,0 mm, z powłoką cynkową. 23. Spinki DR-2, DR-3 i DR-4 do mocowania dachówek, wg rys , z drutu stalowego gatunku C9D lub innego gatunku o nie niższych właściwościach mechanicznych wg normy PN-EN ISO :2011, grubości 2,0 2,5 mm, z powłoką cynkową. 24. Spinkę DR-5 do mocowania dachówek, wg rys. 24, z blachy stalowej gatunku DX51D+Z275 wg normy PN-EN 10346:2011 lub blachy ze stali odpornej na korozję gatunku wg norm PN-EN :2007 i PN-EN :2007 albo innego gatunku o nie niższych właściwościach mechanicznych, grubości nie mniejszej niż 0,6 mm lub z blachy aluminiowej gatunku EN AW-3005 wg normy PN-EN 573-3:2014, grubości nie mniejszej niż 1,0 mm. 25. Spinkę DR-6 do mocowania dachówek, wg rys. 25, z drutu stalowego gatunku C9D lub innego gatunku o nie niższych właściwościach mechanicznych wg normy PN-EN ISO :2011, grubości 2,0 2,8 mm, z powłoką cynkową. 26. Spinkę DR-7 do mocowania dachówek, wg rys. 26, z drutu stalowego gatunku C9D lub innego gatunku o nie niższych właściwościach mechanicznych wg normy PN-EN ISO :2011, grubości 2,0 2,5 mm, z powłoką cynkową, oraz z blachy stalowej gatunku DX51D+Z275 wg normy PN-EN 10346:2011 lub blachy ze stali odpornej na korozję gatunku wg norm PN-EN :2007 i PN-EN :2007 albo innego gatunku o nie niższych właściwościach mechanicznych, grubości nie mniejszej niż 0,6 mm. 27. Spinkę DR-8 do mocowania dachówek, wg rys. 27, z drutu ze stali odpornej na korozję gatunku lub innego gatunku o nie niższych właściwościach mechanicznych wg normy PN-EN :2004, grubości 0,8 1,0 mm, oraz z blachy ze stali odpornej na korozję gatunku wg norm PN-EN :2007 i PN-EN :2007 albo innego gatunku o nie niższych właściwościach mechanicznych, grubości 1,0 1,2 mm.

9 AT /2014 str. 7/ Klamry DR-1 i DR-2 do mocowania gąsiorów, wg rys. nr 28 i 29, z blachy aluminiowej gatunku EN AW-3005 wg normy PN-EN 573-3:2014, grubości 1,0 1,5 mm, pokrytej poliestrową powłoką lakierową grubości nie mniejszej niż 15 μm. 29. Klamrę DR do mocowania kosza dachowego, wg rys. 30, z blachy aluminiowej gatunku EN AW-3105 wg normy PN-EN 573-3:2014, grubości 0,45 0,60 mm, pokrytej poliestrową powłoką lakierową grubości nie mniejszej niż 15 μm. Wymagane właściwości techniczne akcesoriów dachowych DR podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Akcesoria dachowe DR stanowią wyposażenie pomocnicze pokryć dachowych i są stosowane do dachów spadzistych krytych dachówkami ceramicznymi lub cementowymi albo gontem papowym lub blachą dachówkową albo trapezową. Kosze dachowe są przeznaczone do odprowadzania wody opadowej z kątowego połączenia dwóch połaci dachowych. Styk kosza z pokryciem dachowym zabezpiecza się przed przedostawaniem owadów, liści i innych zanieczyszczeń mechanicznych oraz nawiewaniem śniegu za pomocą klinów i taśm z pianki poliuretanowej (PU). Pas nadrynnowy jest przeznaczony do zabezpieczenia okapowej części dachu i jest stosowany jako typowa obróbka blacharska okapu przed montażem pokrycia dachowego. Taśmy i listwy kominowe są przeznaczone do łączenia pokrycia dachowego z elementami murowymi wystającymi ponad dach, np. kominami. Listwy kominowe są stosowane do mechanicznego zamocowania taśm kominowych do elementu murowego wystającego ponad dach. Połączenie to powinno być następnie uszczelnione elastyczną masą uszczelniającą. Taśmy kalenicowe są przeznaczone do wentylowania połaci dachowej i zabezpieczenia dachu w obszarze kalenicy przed insektami oraz nawiewaniem śniegu i wody. Taśmy układane są na łacie kalenicowej dachów krytych dachówką lub blachą dachową, pod gąsiory. Mogą być stosowane również na skośnej łacie kalenicowej. Kratki wentylacyjne okapu zabezpieczają przestrzeń okapową dachu przed przedostaniem się ptaków, gryzoni i owadów pod pokrycie oraz zapewniają wentylację przestrzeni pod pokryciem dachowym. Wsporniki, klamry i spinki są przeznaczone do mocowania elementów dachu, takich jak: łaty kalenicowe, gąsiory, dachówki oraz do mocowania kosza dachowego.

10 AT /2014 str. 8/44 Kliny i taśmy z pianki poliuretanowej (PU) są przeznaczone do zabezpieczania styku kosza dachowego z pokryciem dachowym oraz kołnierzy wokół okien dachowych i wyłazów dachowych przed przedostawaniem się ptaków, liści, owadów i nawiewaniem śniegu. Taśmy profilowane z pianki polietylenowej (PE) sieciowanej mają zastosowanie przy zabezpieczaniu szczelin w dachach krytych blachą (blachodachówką, blachą trapezową lub blachą falistą) przed przedostawaniem się ptaków, liści, owadów i nawiewaniem śniegu w miejscu kalenicy i pasa nadrynnowego oraz zapewniają wentylację przestrzeni pod pokryciem dachowym. Taśmy z pianki polietylenowej (PE) sieciowanej są przeznaczone do izolowania miejsc styku pokrycia dachowego z konstrukcją dachu. Ze względu na ochronę przed korozją akcesoria dachowe DR mogą być stosowane wg wymagań normy PN-EN ISO 9223:2012. Stosowanie akcesoriów dachowych DR powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych, w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. nr 75, poz. 690, z późniejszymi zmianami), postanowień niniejszej Aprobaty Technicznej ITB oraz instrukcji Producenta. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały i elementy składowe Akcesoria dachowe DR powinny być wykonywane zgodnie z opisem podanym p. 1, z następujących materiałów i elementów składowych: blach lub taśm ze stopu aluminium gatunku EN AW-3005 lub EN AW-3105 wg norm PN-EN 573-3:2014 i PN-EN 1396:2009 oraz PN-EN A1:2010, PN-EN 485-2:2009 i PN-EN 485-4:1997, z poliestrową powłoką lakierową, blach lub taśm ze stali niskowęglowej do obróbki plastycznej na zimno, gatunku DC01 lub innego gatunku o nie niższych właściwościach mechanicznych wg norm PN-EN 10130:2009 i PN-EN 10131:2008, blach lub taśm ze stali gatunku DX51D lub innego gatunku o nie niższych właściwościach mechanicznych wg norm PN-EN 10346:2011 i PN-EN 10143:2008, powlekanych ogniowo w sposób ciągły powłoką cynkową (Z100), o masie nie mniejszej niż 100 g/m 2 lub (Z275) o masie nie mniejszej niż 275 g/m 2,

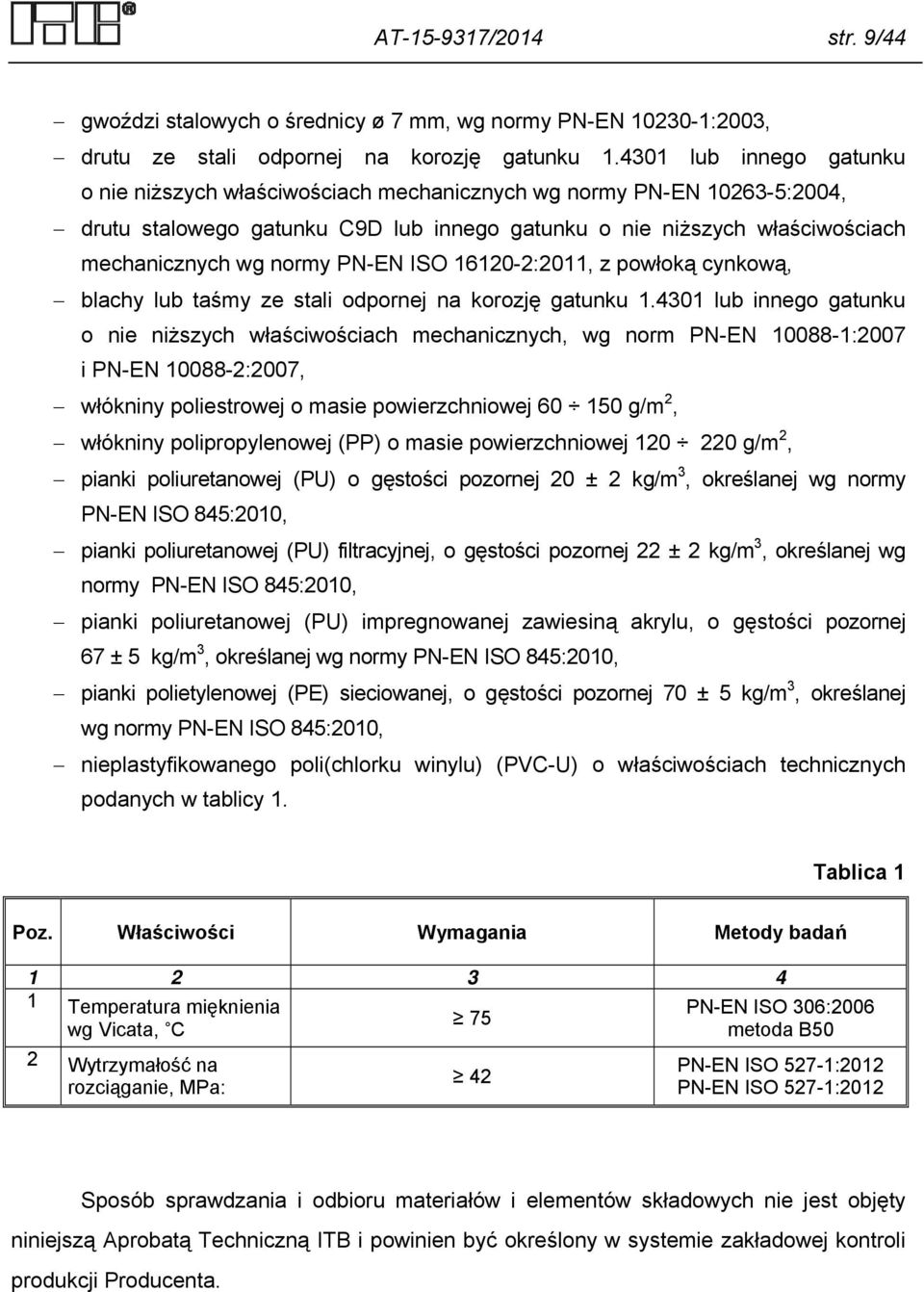

11 AT /2014 str. 9/44 gwoździ stalowych o średnicy ø 7 mm, wg normy PN-EN :2003, drutu ze stali odpornej na korozję gatunku lub innego gatunku o nie niższych właściwościach mechanicznych wg normy PN-EN :2004, drutu stalowego gatunku C9D lub innego gatunku o nie niższych właściwościach mechanicznych wg normy PN-EN ISO :2011, z powłoką cynkową, blachy lub taśmy ze stali odpornej na korozję gatunku lub innego gatunku o nie niższych właściwościach mechanicznych, wg norm PN-EN :2007 i PN-EN :2007, włókniny poliestrowej o masie powierzchniowej g/m 2, włókniny polipropylenowej (PP) o masie powierzchniowej g/m 2, pianki poliuretanowej (PU) o gęstości pozornej 20 ± 2 kg/m 3, określanej wg normy PN-EN ISO 845:2010, pianki poliuretanowej (PU) filtracyjnej, o gęstości pozornej 22 ± 2 kg/m 3, określanej wg normy PN-EN ISO 845:2010, pianki poliuretanowej (PU) impregnowanej zawiesiną akrylu, o gęstości pozornej 67 ± 5 kg/m 3, określanej wg normy PN-EN ISO 845:2010, pianki polietylenowej (PE) sieciowanej, o gęstości pozornej 70 ± 5 kg/m 3, określanej wg normy PN-EN ISO 845:2010, nieplastyfikowanego poli(chlorku winylu) (PVC-U) o właściwościach technicznych podanych w tablicy 1. Tablica 1 Poz. Właściwości Wymagania Metody badań Temperatura mięknienia PN-EN ISO 306: wg Vicata, C metoda B50 2 Wytrzymałość na rozciąganie, MPa: 42 PN-EN ISO 527-1:2012 PN-EN ISO 527-1:2012 Sposób sprawdzania i odbioru materiałów i elementów składowych nie jest objęty niniejszą Aprobatą Techniczną ITB i powinien być określony w systemie zakładowej kontroli produkcji Producenta.

12 AT /2014 str. 10/ Wyroby Wymagane właściwości techniczne akcesoriów dachowych DR podano w: tablicy 2 w odniesieniu do wsporników łat kalenicowych, tablicy 3 w odniesieniu do spinek dachówek oraz klamer gąsiorów i kosza dachowego, tablicy 4 w odniesieniu do koszy dachowych, pasów nadrynnowych, listew kominowych, taśm kalenicowych, taśm kominowych i kratki wentylacyjnej okapu, tablicy 5 w odniesieniu do taśm i klinów z pianki poliuretanowej (PU) oraz taśm z pianki polietylenowej (PE) sieciowanej. Tablica 2 Poz. Właściwości Wymagania Metody badań Wsporniki łat kalenicowych 1 Kształt, wymiary i odchyłki wymiarowe p p Wygląd zewnętrzny wyroby nie powinny posiadać wad wykonania takich jak naderwania, p zgniecenia, uszkodzenia powłoki 3 Grubość powłok cynkowych 7 μm PN-EN ISO 2178: Nośność charakterystyczna wsporników łaty kalenicowej przy działaniu siły rozciągającej, kn: p wspornik DR-1 typu gwóźdź wspornik DR-2 typu gwóźdź wspornik DR typu blacha 2,5 11,0 5,2 Tablica 3 Poz. Właściwości Wymagania Metody badań Spinki dachówek, klamry gąsiorów i klamry koszy dachowych 1 Kształt, wymiary i odchyłki wymiarowe p p Wygląd zewnętrzny wyroby nie powinny posiadać wad wykonania takich jak naderwania, p zgniecenia, uszkodzenia powłoki

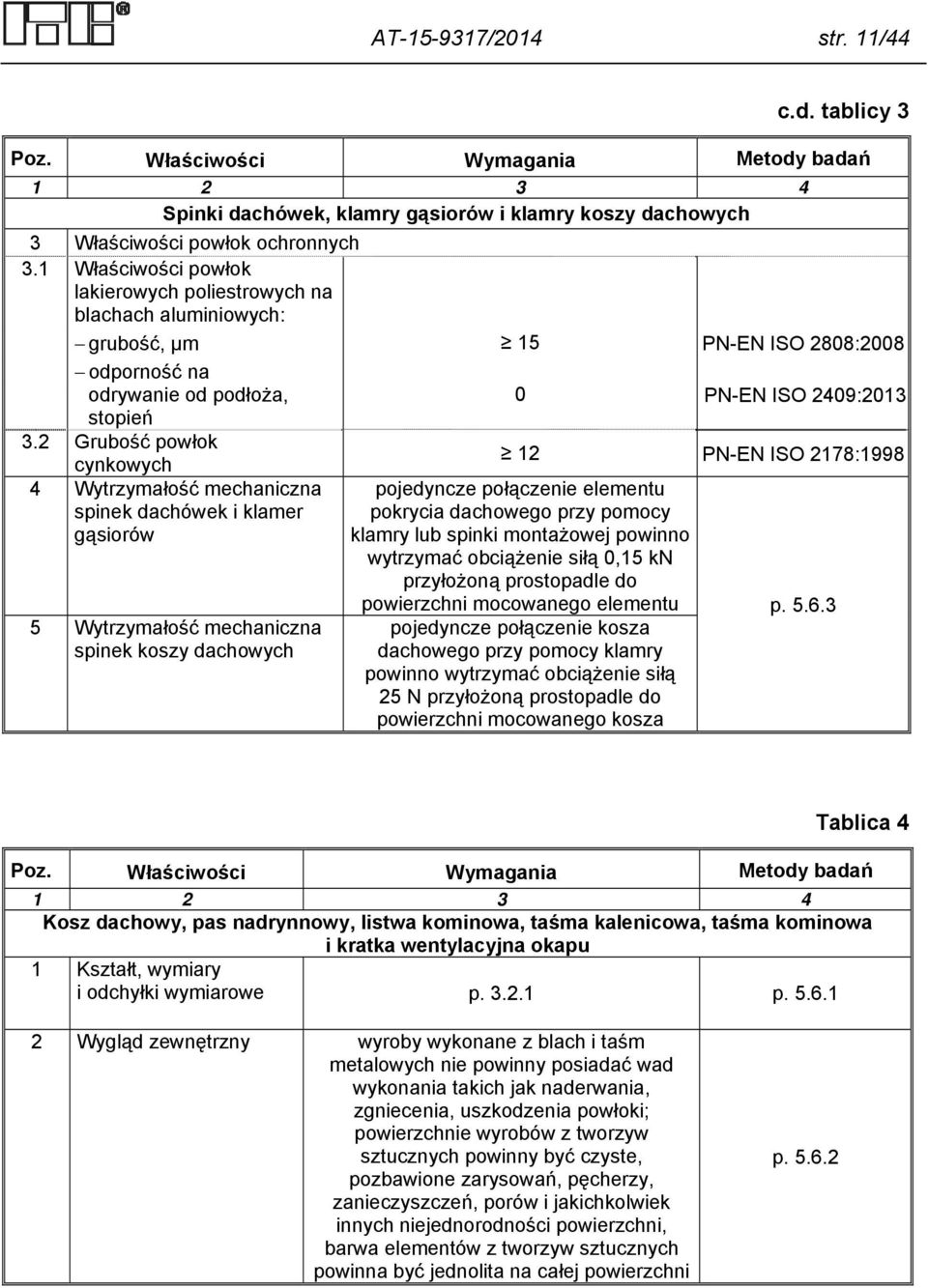

13 AT /2014 str. 11/44 c.d. tablicy 3 Poz. Właściwości Wymagania Metody badań Spinki dachówek, klamry gąsiorów i klamry koszy dachowych 3 Właściwości powłok ochronnych 3.1 Właściwości powłok lakierowych poliestrowych na blachach aluminiowych: grubość, µm 15 PN-EN ISO 2808:2008 odporność na odrywanie od podłoża, 0 PN-EN ISO 2409:2013 stopień 3.2 Grubość powłok 12 PN-EN ISO 2178:1998 cynkowych 4 Wytrzymałość mechaniczna spinek dachówek i klamer gąsiorów 5 Wytrzymałość mechaniczna spinek koszy dachowych pojedyncze połączenie elementu pokrycia dachowego przy pomocy klamry lub spinki montażowej powinno wytrzymać obciążenie siłą 0,15 kn przyłożoną prostopadle do powierzchni mocowanego elementu p pojedyncze połączenie kosza dachowego przy pomocy klamry powinno wytrzymać obciążenie siłą 25 N przyłożoną prostopadle do powierzchni mocowanego kosza Tablica 4 Poz. Właściwości Wymagania Metody badań Kosz dachowy, pas nadrynnowy, listwa kominowa, taśma kalenicowa, taśma kominowa i kratka wentylacyjna okapu 1 Kształt, wymiary i odchyłki wymiarowe p p Wygląd zewnętrzny wyroby wykonane z blach i taśm metalowych nie powinny posiadać wad wykonania takich jak naderwania, zgniecenia, uszkodzenia powłoki; powierzchnie wyrobów z tworzyw sztucznych powinny być czyste, pozbawione zarysowań, pęcherzy, zanieczyszczeń, porów i jakichkolwiek innych niejednorodności powierzchni, barwa elementów z tworzyw sztucznych powinna być jednolita na całej powierzchni p

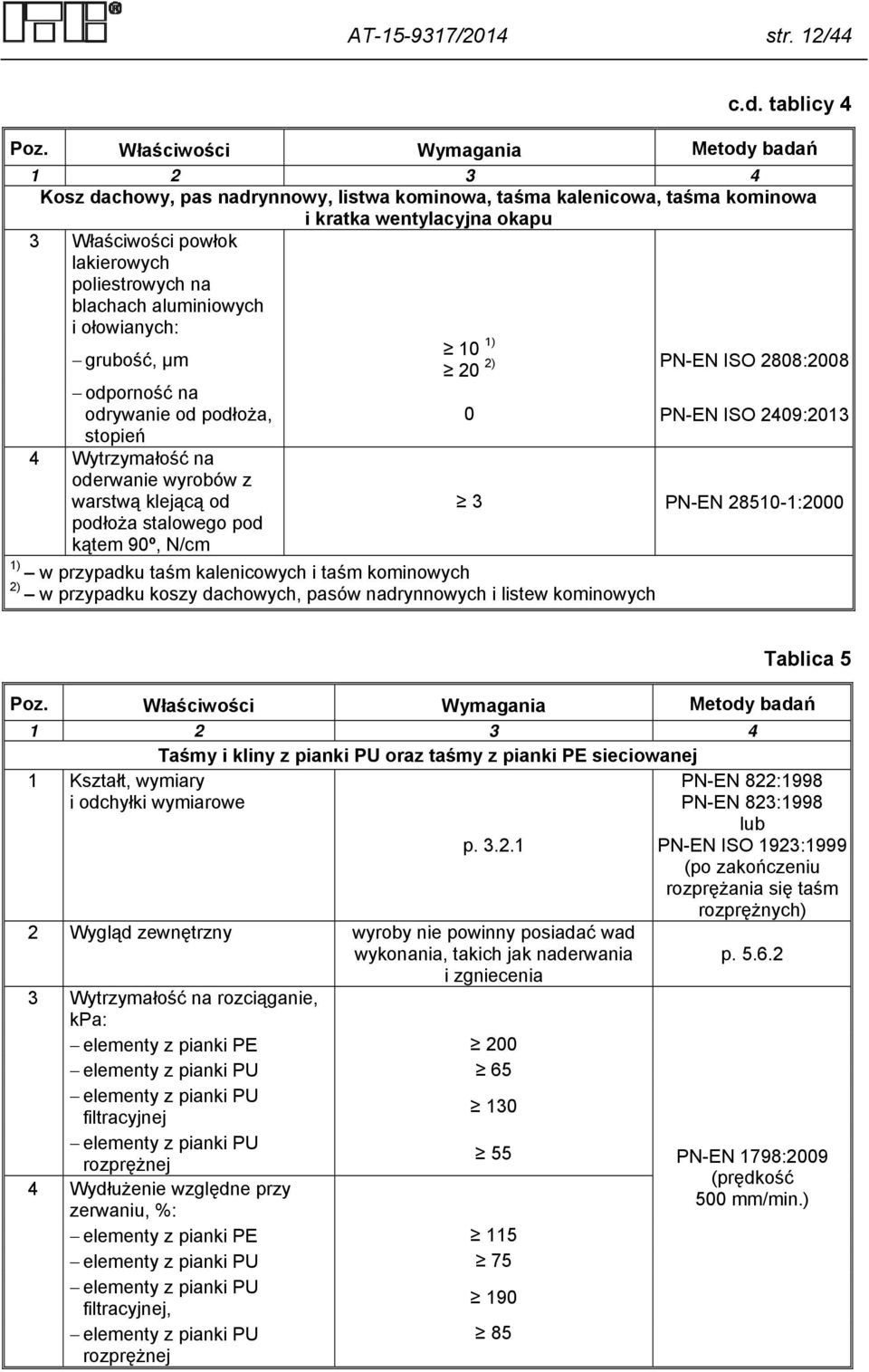

14 AT /2014 str. 12/44 c.d. tablicy 4 Poz. Właściwości Wymagania Metody badań Kosz dachowy, pas nadrynnowy, listwa kominowa, taśma kalenicowa, taśma kominowa i kratka wentylacyjna okapu 3 Właściwości powłok lakierowych poliestrowych na blachach aluminiowych i ołowianych: grubość, µm odporność na odrywanie od podłoża, stopień 4 Wytrzymałość na oderwanie wyrobów z warstwą klejącą od podłoża stalowego pod kątem 90º, N/cm 10 1) 2) PN-EN ISO 2808: PN-EN ISO 2409: PN-EN :2000 1) w przypadku taśm kalenicowych i taśm kominowych 2) w przypadku koszy dachowych, pasów nadrynnowych i listew kominowych Tablica 5 Poz. Właściwości Wymagania Metody badań Taśmy i kliny z pianki PU oraz taśmy z pianki PE sieciowanej 1 Kształt, wymiary i odchyłki wymiarowe p Wygląd zewnętrzny wyroby nie powinny posiadać wad wykonania, takich jak naderwania i zgniecenia 3 Wytrzymałość na rozciąganie, kpa: elementy z pianki PE 200 elementy z pianki PU 65 elementy z pianki PU filtracyjnej 130 elementy z pianki PU rozprężnej 55 4 Wydłużenie względne przy zerwaniu, %: elementy z pianki PE 115 elementy z pianki PU 75 elementy z pianki PU filtracyjnej, 190 elementy z pianki PU 85 rozprężnej PN-EN 822:1998 PN-EN 823:1998 lub PN-EN ISO 1923:1999 (po zakończeniu rozprężania się taśm rozprężnych) p PN-EN 1798:2009 (prędkość 500 mm/min.)

15 AT /2014 str. 13/44 c.d. tablicy 5 Poz. Właściwości Wymagania Metody badań Taśmy i kliny z pianki PU oraz taśmy z pianki PE sieciowanej 5 Wytrzymałość na oderwanie od podłoża stalowego pod kątem 90º wyrobów z warstwą klejącą, N/cm 3 PN-EN : Kształt, wymiary i odchyłki wymiarowe. Kształt i wymiary koszy dachowych, pasów nadrynnowych, listew kominowych, taśm kalenicowych, taśm kominowych, kratek wentylacyjnych okapu, taśm prostokątnych i klinów z pianki poliuretanowej (PU), taśm rozprężnych i klinów rozprężnych z pianki poliuretanowej (PU), taśm z pianki polietylenowej (PE) sieciowanej oraz taśm profilowanych z pianki polietylenowej (PE) sieciowanej powinny być zgodne z podanymi na rys oraz z opisem podanym w p. 1. Dopuszczalne odchyłki wymiarów tych wyrobów w stosunku do wymiaru nominalnego wynoszą: długość: ± 1%, szerokość: ± 3%, grubość: ± 10%. Kształt i wymiary wsporników łat kalenicowych, spinek dachówek, klamer gąsiorów i klamer koszy dachowych powinny być zgodne z podanymi na rys oraz z opisem podanym w p. 1. Odchyłki wymiarów nietolerowanych tych wyrobów powinny odpowiadać klasie zgrubnej c według normy PN-EN :1999. Odchyłki grubości materiału wyjściowego powinny być zgodne z właściwą normą przedmiotową. 4. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT Wyroby objęte niniejszą Aprobatą Techniczną powinny być dostarczane w oryginalnych opakowaniach Producenta oraz przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości, zgodnie z instrukcją Producenta. Do każdego opakowania powinna być dołączona etykieta zawierająca co najmniej następujące informacje: nazwę wyrobu, nazwę i adres Producenta, numer Aprobaty Technicznej ITB AT /2014,

16 AT /2014 str. 14/44 znak budowlany, nr i datę wystawienia krajowej deklaracji zgodności. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041, z późniejszymi zmianami). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2014 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041, z późniejszymi zmianami) oceny zgodności akcesoriów dachowych DR z Aprobatą Techniczną ITB AT /2014 dokonuje producent, stosując system 4. W przypadku systemu 4 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2014 na podstawie: 1) wstępnego badania typu przeprowadzonego przez Producenta lub na jego zlecenie, 2) zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobów do obrotu. Wstępne badanie typu wsporników łat kalenicowych, spinek dachówek, klamer gąsiorów i koszy dachowych obejmuje:

17 AT /2014 str. 15/44 a) właściwości powłok lakierowych, b) właściwości powłok cynkowych, c) wytrzymałość mechaniczną spinek dachówek, klamer gąsiorów i koszy dachowych, d) nośność charakterystyczną wsporników łaty kalenicowej przy działaniu siły rozciągającej. Wstępne badanie typu koszy dachowych, pasów nadrynnowych, listew kominowych, taśm kalenicowych i kominowych oraz kratki wentylacyjnej okapu obejmuje: a) temperaturę mięknienia wg Vicata nieplastyfikowanego poli(chlorku winylu) (PVC-U), b) wytrzymałość na rozciąganie nieplastyfikowanego poli(chlorku winylu) (PVC-U), c) właściwości powłok lakierowych, d) wytrzymałość na oderwanie od podłoża pod kątem 90º wyrobów z warstwą klejącą. Wstępne badanie typu taśm i klinów z pianki poliuretanowej (PU) oraz taśm z pianki polietylenowej (PE) sieciowanej obejmuje: a) gęstość, b) wytrzymałość na rozciąganie, c) wydłużenie względne przy zerwaniu, d) wytrzymałość na oderwanie od podłoża pod kątem 90º wyrobów z warstwą klejącą. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzanie materiałów oraz elementów składowych, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyroby są zgodne z Aprobatą Techniczną ITB AT /2014. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia.

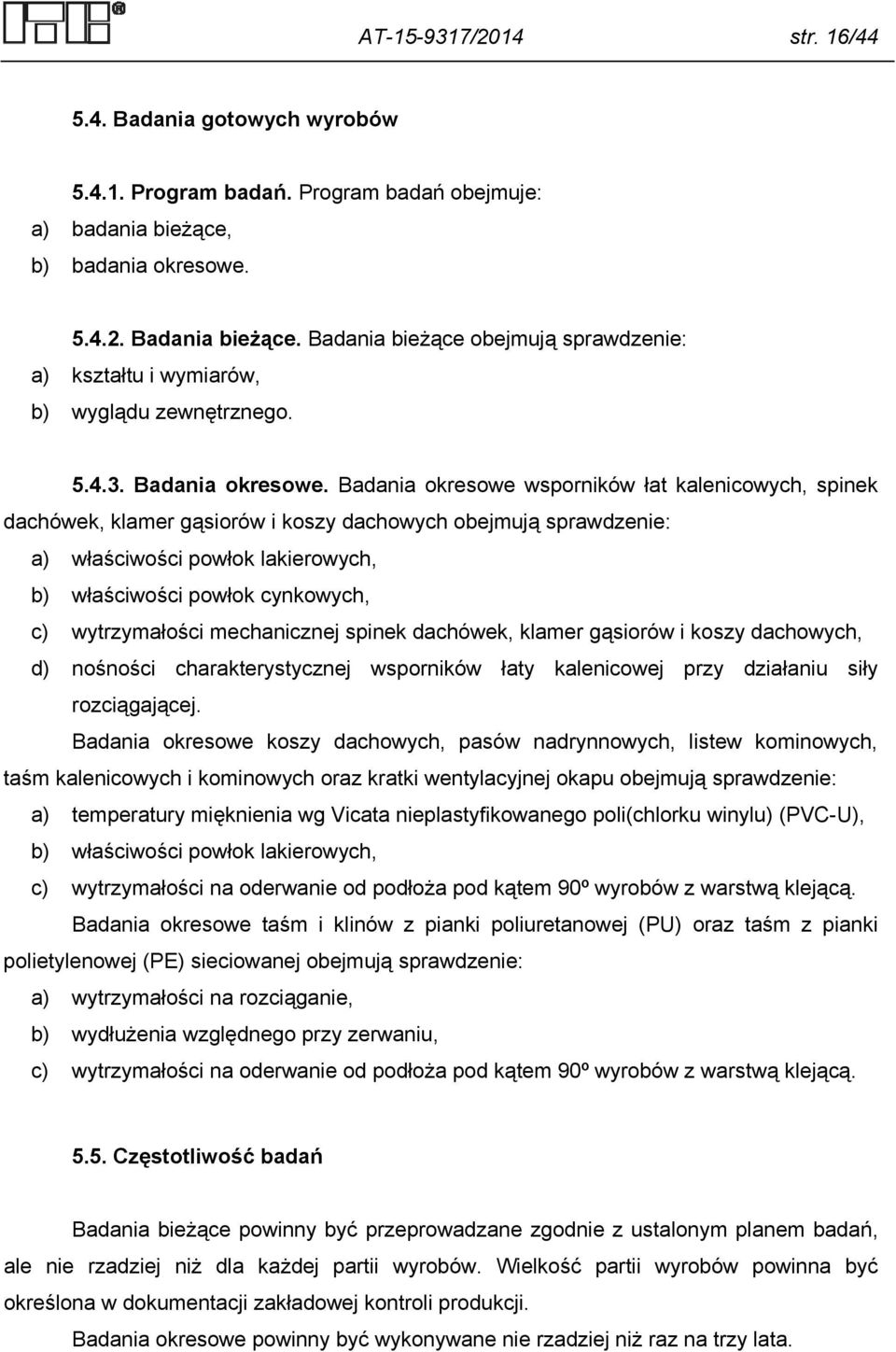

18 AT /2014 str. 16/ Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe Badania bieżące. Badania bieżące obejmują sprawdzenie: a) kształtu i wymiarów, b) wyglądu zewnętrznego Badania okresowe. Badania okresowe wsporników łat kalenicowych, spinek dachówek, klamer gąsiorów i koszy dachowych obejmują sprawdzenie: a) właściwości powłok lakierowych, b) właściwości powłok cynkowych, c) wytrzymałości mechanicznej spinek dachówek, klamer gąsiorów i koszy dachowych, d) nośności charakterystycznej wsporników łaty kalenicowej przy działaniu siły rozciągającej. Badania okresowe koszy dachowych, pasów nadrynnowych, listew kominowych, taśm kalenicowych i kominowych oraz kratki wentylacyjnej okapu obejmują sprawdzenie: a) temperatury mięknienia wg Vicata nieplastyfikowanego poli(chlorku winylu) (PVC-U), b) właściwości powłok lakierowych, c) wytrzymałości na oderwanie od podłoża pod kątem 90º wyrobów z warstwą klejącą. Badania okresowe taśm i klinów z pianki poliuretanowej (PU) oraz taśm z pianki polietylenowej (PE) sieciowanej obejmują sprawdzenie: a) wytrzymałości na rozciąganie, b) wydłużenia względnego przy zerwaniu, c) wytrzymałości na oderwanie od podłoża pod kątem 90º wyrobów z warstwą klejącą Częstotliwość badań Badania bieżące powinny być przeprowadzane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe powinny być wykonywane nie rzadziej niż raz na trzy lata.

19 AT /2014 str. 17/ Metody badań Badania właściwości technicznych należy wykonać metodami podanymi w tablicach 1 5, kolumna 4 oraz wg p Sprawdzenie wymiarów. Sprawdzanie wymiarów należy przeprowadzać przy pomocy uniwersalnych narzędzi pomiarowych zapewniających uzyskanie odpowiedniej dokładności pomiaru Sprawdzenie wyglądu zewnętrznego. Sprawdzenie wyglądu zewnętrznego należy przeprowadzać wizualnie, okiem nieuzbrojonym, w świetle rozproszonym, z odległości 0,5 m Sprawdzenie wytrzymałości mechanicznej spinek dachówek, klamer gąsiorów i koszy dachowych. Sprawdzenie przeprowadza się przez przyłożenie do elementu pokrycia dachowego lub kosza dachowego, zamocowanego przy pomocy klamry lub spinki, obciążenia wymaganą siłą przyłożoną w kierunku prostopadłym do powierzchni mocowanego elementu i utrzymaniu jej działania w czasie 60 s. Pod wpływem obciążenia, mocowany element nie powinien zmienić położenia, a mocująca spinka lub klamra nie powinna ulec odkształceniom trwałym Sprawdzenie nośności charakterystycznych wsporników łat kalenicowych. Wspornik zamocowany zgodnie z warunkami użytkowania należy poddać działaniu siły rozciągającej, stosując urządzenie do pomiaru sił w zakresie dobranym do spodziewanej wartości sił niszczących. Błąd pomiaru nie powinien przekraczać 3% w całym zakresie pomiarowym. Nośność charakterystyczną należy wyznaczyć wg p. D.5.2 normy PN-ISO 2394:2000 przyjmując wartość współczynnika k s wg tablicy D.1 normy, dla poziomu ufności 0,75 i prawdopodobieństwa P = 0, Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-03010:1983.

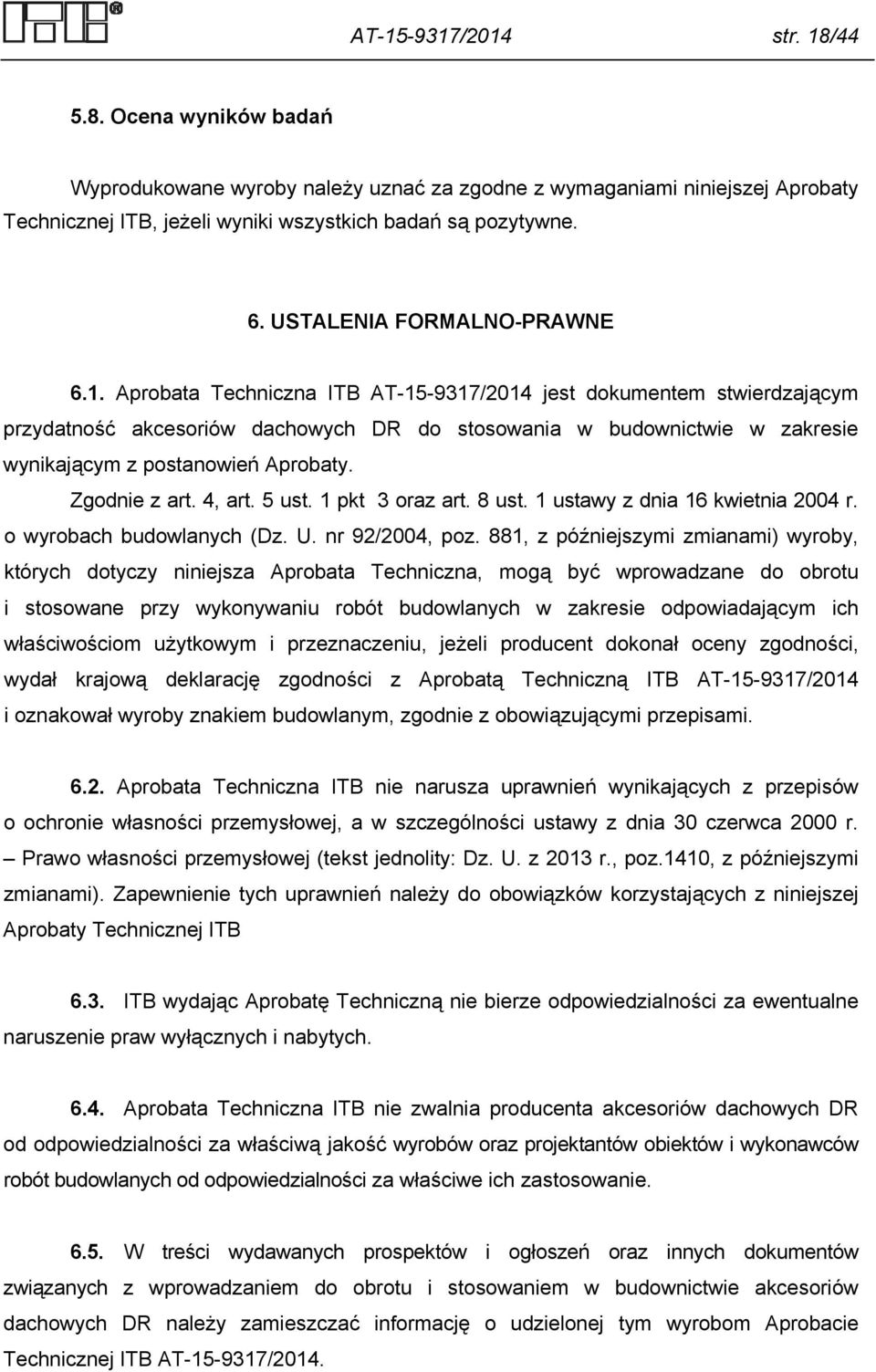

20 AT /2014 str. 18/ Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2014 jest dokumentem stwierdzającym przydatność akcesoriów dachowych DR do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2014 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (tekst jednolity: Dz. U. z 2013 r., poz.1410, z późniejszymi zmianami). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB 6.3. ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta akcesoriów dachowych DR od odpowiedzialności za właściwą jakość wyrobów oraz projektantów obiektów i wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie akcesoriów dachowych DR należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT /2014.

21 AT /2014 str. 19/44 7. TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2014 jest ważna do 19 maja 2019 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 515:1996 Aluminium i stopy aluminium. Wyroby przerobione plastycznie. Oznaczenia stanów PN-EN A1:2010 Aluminium i stopy aluminium. Blachy, taśmy i płyty. Część 1: Warunki techniczne kontroli i dostawy PN-EN 485-2:2009 Aluminium i stopy aluminium. Blachy, taśmy i płyty. Część 2: Własności mechaniczne PN-EN 485-4:1997 Aluminium i stopy aluminium. Blachy, taśmy i płyty. Tolerancje kształtu i wymiarów wyrobów walcowanych na zimno PN-EN 573-3:2014 Aluminium i stopy aluminium. Skład chemiczny i rodzaje wyrobów przerobionych plastycznie. Część 3: Skład chemiczny i rodzaje wyrobów PN-EN 822:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie długości i szerokości PN-EN 823:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie grubości PN-EN 1652:1999 Miedź i stopy miedzi. Płyty, blachy, taśmy i krążki ogólnego +AC:2004 przeznaczenia PN-EN 1396:2009 Aluminium i stopy aluminium. Blachy i taśmy powlekane w rulonach do ogólnych zastosowań. Specyfikacje

22 AT /2014 str. 20/44 PN-EN 1798:2009 Elastyczne tworzywa sztuczne porowate. Oznaczanie wytrzymałości na rozciąganie i wydłużenia przy zerwaniu PN-EN :2007 Wyroby walcowane na gorąco ze stali konstrukcyjnych. Część 2: Warunki techniczne dostawy stali konstrukcyjnych niestopowych PN-EN :2007 Stale odporne na korozję. Część 1: Gatunki stali odpornych na korozję PN-EN :2007 Stale odporne na korozję. Część 2: Warunki techniczne dostawy blach i taśm ze stali nierdzewnych ogólnego przeznaczenia PN-EN 10130:2009 Wyroby płaskie walcowane na zimno ze stali niskowęglowych do obróbki plastycznej na zimno. Warunki techniczne dostawy PN-EN 10131:2008 Wyroby płaskie ze stali niskowęglowych i stali o podwyższonej granicy plastyczności walcowane na zimno, niepowlekane i powlekane elektrolitycznie powłoką cynkową lub cynkowoniklową, przeznaczone do obróbki plastycznej na zimno. Tolerancje wymiarów i kształtu PN-EN :2004 Stal. Walcówka, pręty i drut do spęczania i wyciskania na zimno. Część 5: Warunki techniczne dostawy stali odpornych na korozję PN-EN 10346:2011 Wyroby płaskie stalowe powlekane ogniowo w sposób ciągły. Warunki techniczne dostawy PN-EN 10143:2008 Blachy i taśmy stalowe powlekane ogniowo w sposób ciągły. Tolerancje wymiarów i kształtu PN-EN :2003 Gwoździe z drutu stalowego. Część 1: Gwoździe ogólnego przeznaczenia PN-EN 12659:2002 Ołów i stopy ołowiu. Ołów PN-EN :1999 Tolerancje ogólne. Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji PN-EN :2000 Kleje. Oznaczanie wytrzymałości na oddzieranie połączeń elementu giętkiego ze sztywnym. Oddzieranie pod kątem 90 stopni PN-EN ISO 306:2006 Tworzywa sztuczne. Tworzywa termoplastyczne. Oznaczanie temperatury mięknienia metodą Vicata (VST) PN-EN ISO 527-1:2012 Tworzywa sztuczne. Oznaczanie właściwości mechanicznych przy statycznym rozciąganiu. Część 1: Zasady ogólne

23 AT /2014 str. 21/44 PN-EN ISO 527-2:2012 Tworzywa sztuczne. Oznaczanie właściwości mechanicznych przy statycznym rozciąganiu. Część 2: Warunki badań tworzyw sztucznych przeznaczonych do prasowania, wtrysku i wytłaczania PN-EN ISO 845:2010 Gumy i tworzywa sztuczne porowate. Oznaczanie gęstości pozornej (objętościowej) PN-EN ISO 1923:1999 Tworzywa sztuczne porowate i gumy. Oznaczanie wymiarów liniowych PN-EN ISO 2081:2011 Powłoki metalowe i inne nieorganiczne. Elektrolityczne powłoki cynkowe z obróbką dodatkową na żelazie lub stali PN-EN ISO 2178:1998 Powłoki niemagnetyczne na podłożu magnetycznym. Pomiar grubości powłok. Metoda magnetyczna PN-EN ISO 2409:2013 Farby i lakiery. Badanie metodą siatki nacięć PN-EN ISO 2808:2008 Farby i lakiery. Oznaczanie grubości powłoki PN-EN ISO 9223:2012 Korozja metali i stopów. Korozyjność atmosfer. Klasyfikacja, określanie i ocena PN-EN ISO :2011 Walcówka ze stali niestopowej przeznaczona do produkcji drutu. Część 2: Wymagania dla walcówki ogólnego przeznaczenia PN-ISO 2394:2000 Ogólne zasady niezawodności konstrukcji budowlanych PN-N-03010:1983 Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki Raporty z badań i oceny Raport z badań nr LOW01-837/13/Z00OWN Akcesoria dachowe DR, Laboratorium Okuć i Ślusarki Budowlanej ITB Oddział Wielkopolski, Poznań.

24 AT /2014 str. 22/44 RYSUNKI Str. Rys. 1. Kosz dachowy DR profilowany poprzecznie Rys. 2. Kosz dachowy DR profilowany wzdłużnie Rys. 3. Pas nadrynnowy DR Rys. 4. Listwa kominowa DR Rys. 5. Taśma kalenicowa DR GEOVENT (Geo DRvent) Rys. 6. Taśma kalenicowa DR TECHVENT (Tech DRvent) Rys. 7. Taśma kalenicowa DR MICROVENT (MICRO DRvent) Rys. 8. Taśma kalenicowa DR GEOSUPERVENT (GEOSUPER DRvent) Rys. 9. Taśma kominowa DR Klasyk Rys. 10. Taśma kominowa DR 3D Rys. 11. Kratka wentylacyjna okapu DR (kratka okapowa DR) z nieplastyfikowanego poli(chlorku winylu) (PVC-U) Rys. 12. Taśma prostokątna DR z pianki poliuretanowej (PU) (taśma prostokątna PU) i taśma prostokątna DR z pianki poliuretanowej (PU) filtracyjnej, o otwartej strukturze komórkowej (taśma prostokątna PU filtren) Rys. 13. Taśma DR rozprężna z pianki poliuretanowej (PU) impregnowanej zawiesiną akrylu (taśma rozprężna PU impregnowana) Rys. 14. Taśma DR z pianki polietylenowej (PE) sieciowanej (taśma PE) Rys. 15. Taśma DR profilowana z pianki polietylenowej (PE) sieciowanej (uszczelka PE profilowana) Rys. 16. Klin DR z pianki poliuretanowej (PU) (klin PU standard), klin DR z pianki poliuretanowej (PU) filtracyjnej, o otwartej strukturze komórkowej (klin PU filtren) i klin DR rozprężny z pianki poliuretanowej (PU) impregnowanej zawiesiną akrylu (klin PU rozprężny impregnowany) Rys. 17. Wspornik łaty kalenicowej DR-1 typu gwóźdź Rys. 18. Wspornik łaty kalenicowej DR-2 typu gwóźdź Rys. 19. Wsporniki łat kalenicowych DR typu blacha Rys. 20. Spinka DR-1 do mocowania dachówek Rys. 21. Spinka DR-2 do mocowania dachówek Rys. 22. Spinka DR-3 do mocowania dachówek... 40

25 AT /2014 str. 23/44 Rys. 23. Spinka DR-4 do mocowania dachówek Rys. 24. Spinka DR-5 do mocowania dachówek Rys. 25. Spinka DR-6 do mocowania dachówek Rys. 26. Spinka DR-7 do mocowania dachówek Rys. 27. Spinka DR-8 do mocowania dachówek Rys. 28. Klamra gąsiora DR Rys. 29. Klamra gąsiora DR Rys. 30. Klamra kosza dachowego DR... 44

26 AT /2014 str. 24/44 s, mm g, mm l, mm ,45 0, Rys. 1. Kosz dachowy DR profilowany poprzecznie

27 AT /2014 str. 25/44 s, mm g, mm l, mm h, mm ,45 0, ,0 6,0 Rys. 2. Kosz dachowy DR profilowany wzdłużnie

28 AT /2014 str. 26/44 h1, mm h2, mm h3, mm g, mm l, mm ,45 0, Rys. 3. Pas nadrynnowy DR

29 AT /2014 str. 27/44 Grubość blachy lub taśmy aluminiowej: 0,45 0,60 mm Grubość blachy lub taśmy miedzianej: 0,50 0,55 mm l, mm s, mm s1, mm h, mm ,0 6,0 5,0 10,0 Rys. 4. Listwa kominowa DR

30 AT /2014 str. 28/44 Grubość blachy lub taśmy aluminiowej: 0,10 0,15 mm Grubość blachy lub taśmy miedzianej: 0,06 0,10 mm s, mm s1, mm s2, mm s3, mm l, m g, mm ,0 50,0 0,7 1,4 Rys. 5. Taśma kalenicowa DR GEOVENT (Geo DRvent)

31 AT /2014 str. 29/44 Grubość blachy lub taśmy aluminiowej: 0,10 0,15 mm Grubość blachy lub taśmy miedzianej: 0,06 0,10 mm s, mm s1, mm s2, mm s3, mm l, m g, mm ,0 50,0 0,7 1,4 Rys. 6. Taśma kalenicowa DR TECHVENT (Tech DRvent)

32 AT /2014 str. 30/44 Grubość blachy lub taśmy aluminiowej: 0,10 0,15 mm Grubość blachy lub taśmy miedzianej: 0,06 0,10 mm s, mm l, mm s1, mm s2, m g1, mm ,0 50,0 12,5 87, ,7 1,4 Rys. 7. Taśma kalenicowa DR MICROVENT (MICRO DRvent)

33 AT /2014 str. 31/44 Grubość blachy lub taśmy aluminiowej: 0,10 0,15 mm Grubość blachy lub taśmy miedzianej: 0,06 0,10 mm s, mm s1, mm s2, mm s3, mm l, m g, mm ,0 50,0 0,7 1,4 Rys. 8. Taśma kalenicowa DR GEOSUPERVENT (GEOSUPER DRvent)

34 AT /2014 str. 32/44 Grubość blachy lub taśmy aluminiowej: 0,10 0,15 mm Grubość blachy lub taśmy miedzianej: 0,06 0,10 mm Grubość blachy lub taśmy ołowianej: 0,20 0,60 mm s, mm g1, mm l, m ,7 1,4 1,0 10,0 Rys. 9. Taśma kominowa DR Klasyk

35 AT /2014 str. 33/44 Grubość blachy lub taśmy aluminiowej: 0,10 0,15 mm Grubość blachy lub taśmy miedzianej: 0,06 0,10 mm Grubość blachy lub taśmy ołowianej: 0,20 0,60 mm s, mm g1, mm l, m ,7 1,4 1,0 10,0 Rys. 10. Taśma kominowa DR 3D

36 AT /2014 str. 34/44 s, mm l, m ,0 25,0 Rys. 11. Kratka wentylacyjna okapu DR (kratka okapowa DR) z nieplastyfikowanego poli(chlorku winylu) (PVC-U)

37 AT /2014 str. 35/44 s, mm h, mm l, m 5,0 150,0 3,0 150,0 0, Rys. 12. Taśma prostokątna DR z pianki poliuretanowej (PU) (taśma prostokątna PU) i taśma prostokątna DR z pianki poliuretanowej (PU) filtracyjnej, o otwartej strukturze komórkowej (taśma prostokątna PU filtren) h1, mm h2, mm l, m s, mm 2,0 12, ,5 15,0 10,0 200,0 Rys. 13. Taśma DR rozprężna z pianki poliuretanowej (PU) impregnowanej zawiesiną akrylu (taśma rozprężna PU impregnowana)

38 AT /2014 str. 36/44 s, mm h, mm l, m 5,0 200,0 2,0 60, Rys. 14. Taśmy DR z pianki polietylenowej (PE) sieciowanej (taśma PE) s, mm h, mm l, mm 10,0 50,0 7,0 200, Rys. 15. Taśma DR profilowana z pianki polietylenowej (PE) sieciowanej (taśma PE uszczelka profilowana)

39 AT /2014 str. 37/44 s, mm h, mm l, mm Rys. 16. Klin DR z pianki poliuretanowej (PU) (klin PU standard), klin DR z pianki poliuretanowej (PU) filtracyjnej, o otwartej strukturze komórkowej (klin PU filtren) i klin DR rozprężny z pianki poliuretanowej (PU) impregnowanej zawiesiną akrylu (klin PU rozprężny impregnowany) l, mm d, mm d1, mm h, mm s, mm s1, mm g, mm ,0 4,5 5, ,5 Rys. 17. Wspornik łaty kalenicowej DR-1 typu gwóźdź

40 AT /2014 str. 38/44 l, mm d, mm d1, mm h, mm s, mm s1, mm g, mm ,0 4,5 5, ,0 Rys. 18. Wspornik łaty kalenicowej DR-2 typu gwóźdź s, mm s1, mm s2, mm h, mm g, mm 20 30, 40, ,5 Rys. 19. Wsporniki łat kalenicowych DR typu blacha

41 AT /2014 str. 39/44 h, mm h1, mm d, mm s, mm ,5 3, Rys. 20. Spinka DR-1 do mocowania dachówek s, mm s1, mm d, mm l, mm ,0 2, Rys. 21. Spinka DR-2 do mocowania dachówek

42 AT /2014 str. 40/44 s, mm s1, mm d, mm l, mm ,0 2, Rys. 22. Spinka DR-3 do mocowania dachówek s, mm d, mm l, mm ,0 2, Rys. 23. Spinka DR-4 do mocowania dachówek

43 AT /2014 str. 41/44 h, mm s, mm s1, mm Rys. 24. Spinka DR-5 do mocowania dachówek h, mm s, mm d, mm ,0 2,8 Rys. 25. Spinka DR-6 do mocowania dachówek

44 AT /2014 str. 42/44 s, mm s1, mm d, mm h, mm ,0 2, Rys. 26. Spinka DR-7 do mocowania dachówek s, mm h, mm g, mm ,0 1,2 Rys. 27. Spinka DR-8 do mocowania dachówek

45 AT /2014 str. 43/44 s, mm h, mm l, mm g, mm ,0 1,5 Rys. 28. Klamra gąsiora DR-1 s, mm h, mm l, mm g, mm ,0 1,5 Rys. 29. Klamra gąsiora DR-2

46 AT /2014 str. 44/44 s, mm h, mm l, mm ,45 0,60 Rys. 30. Klamra kosza dachowego DR
