1 KATALOG OKAPÓW BEZSILNIKOWYCH SYSTEM CICHEJ KUCHNI VILPE TO PODŁĄCZENIE OKAPU BEZ WBUDOWANEGO SILNIKA DO WENTYLATORA DACHOWEGO VILPE

2 Okapy wyspowe SPIS TREŚCI I. WSTĘP Naprawdę cichy okap 2 Zalety cichej kuchni VILPE 3 II. OFERTA OKAPÓW Okapy ścienne OK-6 TITAN 4 OK-6 MAGNUM 6 OK-6 FINEZJA 8 OK-6 FALA 0 OK-6 CASCADA 2 OK-6 CRISTAL GLASS 4 OK-6 ETNA 6 OK-4 BALTIC 8 OK-4 CRISTAL GLASS 20 OK-4 SANDY 22 OK-3 FIERA SPRINT 24 OK-2 SOLAR 26 OK-3 VERTIS 28 OK-3 CLASSIC PLUS 30 OK-3 RUSTICAL RODEO 32 OK-2 RONDO 34 Okapy wyspowe OK-6 MAGNUM ISLAND 36 OK-4 CYLINDER ISLAND 38 OK-4 OLIMPIA MAXI 40 OK-4 BALTIC ISLAND 42 OK-4 BALTIC ISLAND 44 OK-4 BALTIC ISLAND GLASS 46 OK-4 SANDY ISLAND 48 OK-6 ETNA ISLAND 50 OK-4 GALAXY 52 OK-6 MILENIO ISLAND 54 Okapy szafkowe OK-3 VEGA, VEGA GLASS 56 OK-6 LINEA 58 OK-6 LINEA GLASS 60 Okap sufitowy OK-6 ELIT 62 OK-6 LUXOR/INOX, GLASS 64 Okapy do gastronomii 66 III. WENTYLATOR DACHOWY VILPE Opis wentylatora dachowego VILPE 67 Wybór wentylatora dachowego dla okapu kuchenki 67 Konstrukcja wentylatora 67 IV. WENTYLATORY DACHOWE Modele typu P do montażu w połaci dachu 68 Modele typu S do montażu w kominie wentylacyjnym 69 V. PRZEJŚCIA DACHOWE Do pokryć dachówkowych 70 Do pokryć metalowych 70 Do pokryć bitumicznych 7 VI. ZALECENIA Zalecenia instalacyjne 72

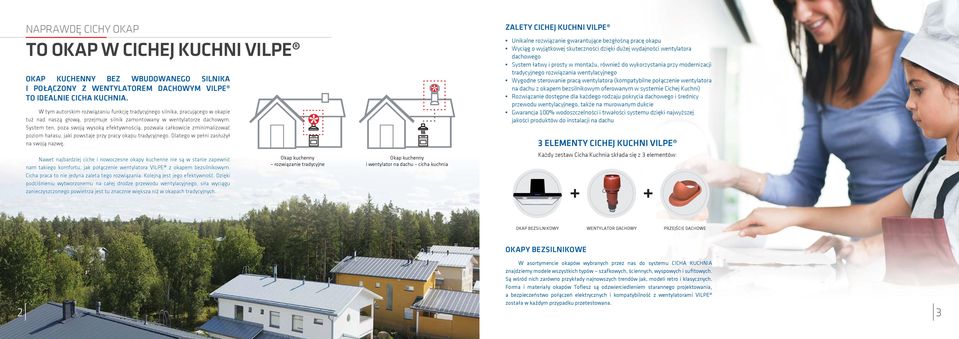

3 NAPRAWDĘ CICHY OKAP TO OKAP W CICHEJ KUCHNI VILPE OKAP KUCHENNY BEZ WBUDOWANEGO SILNIKA I POŁĄCZONY Z WENTYLATOREM DACHOWYM VILPE TO IDEALNIE CICHA KUCHNIA. W tym autorskim rozwiązaniu funkcję tradycyjnego silnika, pracującego w okapie tuż nad naszą głową, przejmuje silnik zamontowany w wentylatorze dachowym. System ten, poza swoją wysoką efektywnością, pozwala całkowicie zminimalizować poziom hałasu, jaki powstaje przy pracy okapu tradycyjnego. Dlatego w pełni zasłużył na swoją nazwę. Nawet najbardziej ciche i nowoczesne okapy kuchenne nie są w stanie zapewnić nam takiego komfortu, jak połączenie wentylatora VILPE z okapem bezsilnikowym. Cicha praca to nie jedyna zaleta tego rozwiązania. Kolejną jest jego efektywność. Dzięki podciśnieniu wytworzonemu na całej drodze przewodu wentylacyjnego, siła wyciągu zanieczyszczonego powietrza jest tu znacznie większa niż w okapach tradycyjnych. Okap kuchenny rozwiązanie tradycyjne Okap kuchenny i wentylator na dachu cicha kuchnia ZALETY CICHEJ KUCHNI VILPE Unikalne rozwiązanie gwarantujące bezgłośną pracę okapu Wyciąg o wyjątkowej skuteczności dzięki dużej wydajności wentylatora dachowego System łatwy i prosty w montażu, również do wykorzystania przy modernizacji tradycyjnego rozwiązania wentylacyjnego Wygodne sterowanie pracą wentylatora (kompatybilne połączenie wentylatora na dachu z okapem bezsilnikowym oferowanym w systemie Cichej Kuchni) Rozwiązanie dostępne dla każdego rodzaju pokrycia dachowego i średnicy przewodu wentylacyjnego, także na murowanym dukcie Gwarancja 00% wodoszczelności i trwałości systemu dzięki najwyższej jakości produktów do instalacji na dachu 3 ELEMENTY CICHEJ KUCHNI VILPE Każdy zestaw Cicha Kuchnia składa się z 3 elementów: OKAP BEZSILNIKOWY WENTYLATOR DACHOWY PRZEJŚCIE DACHOWE OKAPY BEZSILNIKOWE W asortymencie okapów wybranych przez nas do systemu CICHA KUCHNIA znajdziemy modele wszystkich typów szafkowych, ściennych, wyspowych i sufitowych. Są wśród nich zarówno przykłady najnowszych trendów jak, modeli retro i klasycznych. Forma i materiały okapów Toflesz są odzwierciedleniem starannego projektowania, a bezpieczeństwo połączeń elektrycznych i kompatybilność z wentylatorami VILPE została w każdym przypadku przetestowana. 2 3

4 model OK-6 TITAN NOWOŚĆ! dotykowe 2x2 W x4 W 600/900 mm szkło hartowane + lakier VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu w opracowaniu, pytaj w maju cena zestawu w opracowaniu, pytaj w maju VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu w opracowaniu, pytaj w maju max lub Okap ścienny model OK-6 TITAN /900 Czarne szkło Białe szkło Okap ścienny model OK-6 TITAN 5

5 model OK-6 MAGNUM elektroniczne, dotykowe 2x2 W 600/900 mm szkło hartowane + lakier VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł - cena zestawu od zł R R lub VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od 5 02 zł 6 7 Okap ścienny model OK-6 MAGNUM /900 Czarne szkło Białe szkło Okap ścienny model OK-6 MAGNUM

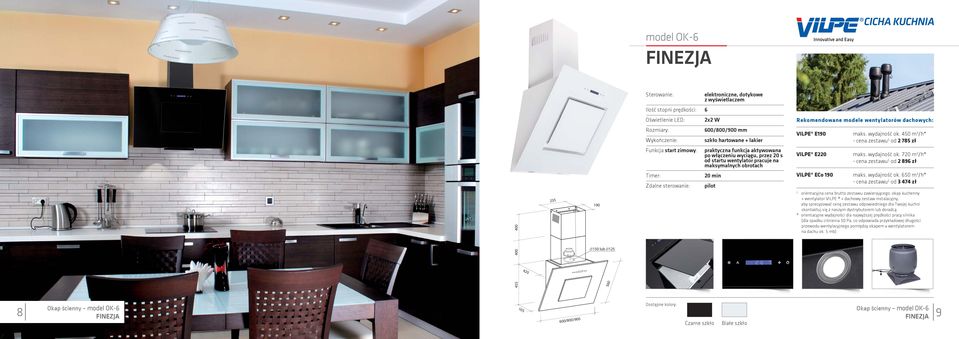

6 model OK-6 FINEZJA elektroniczne, dotykowe Ilość stopni prędkości: 6 2x2 W 600/800/900 mm szkło hartowane + lakier VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł - cena zestawu od zł lub min VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł 8 9 Okap ścienny model OK-6 FINEZJA /800/900 Czarne szkło Białe szkło Okap ścienny model OK-6 FINEZJA

7 model OK-6 FALA elektroniczne, dotykowe 2x2 W 600/800/900 mm szkło hartowane + lakier VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od 3 70 zł - cena zestawu od 3 28 zł lub VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł 0 Okap ścienny model OK-6 FALA /800/900 Czarne szkło Białe szkło Okap ścienny model OK-6 FALA

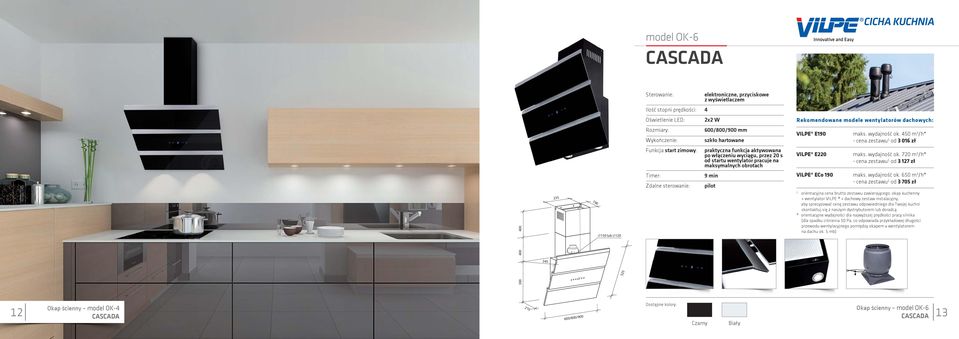

8 model OK-6 CASCADA elektroniczne, przyciskowe 2x2 W 600/800/900 mm szkło hartowane VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od 3 06 zł - cena zestawu od 3 27 zł lub VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł 2 3 Okap ścienny model OK-4 CASCADA /800/900 Czarny Biały Okap ścienny model OK-6 CASCADA

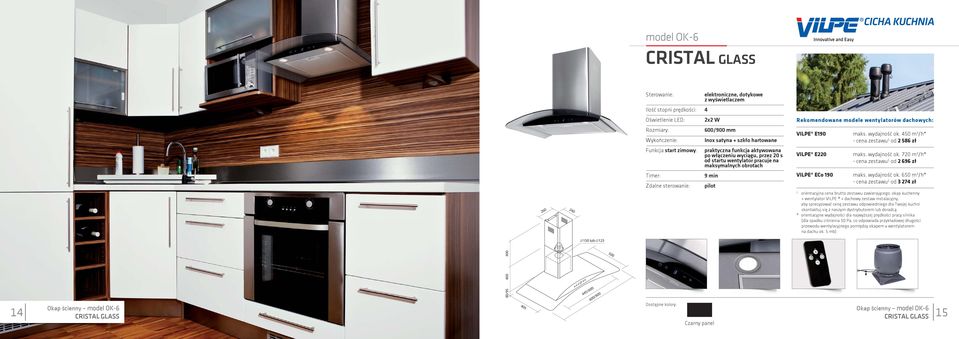

9 model OK-6 CRISTAL GLASS elektroniczne, dotykowe 2x2 W 600/900 mm Inox satyna + szkło hartowane VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł - cena zestawu od zł VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł 50 lub Okap ścienny model OK-6 CRISTAL GLASS 80/ / /900 Czarny panel Okap ścienny model OK-6 CRISTAL GLASS 5

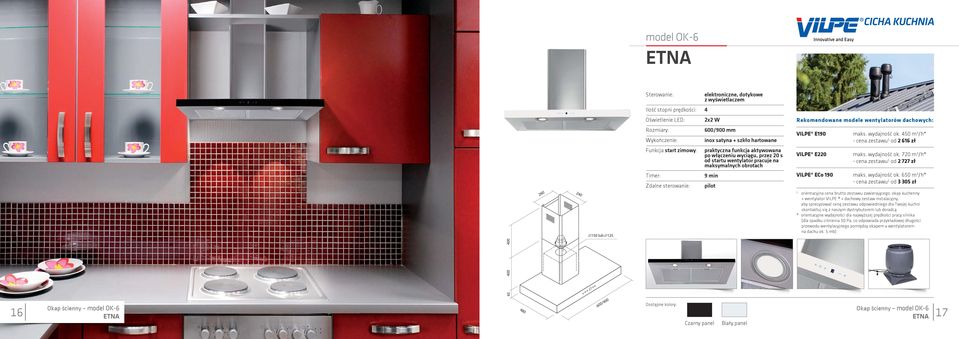

10 model OK-6 ETNA elektroniczne, dotykowe 2x2 W 600/900 mm inox satyna + szkło hartowane VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od 2 66 zł - cena zestawu od zł lub 25 VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł Okap ścienny model OK-6 ETNA /900 Czarny panel Biały panel Okap ścienny model OK-6 ETNA 7

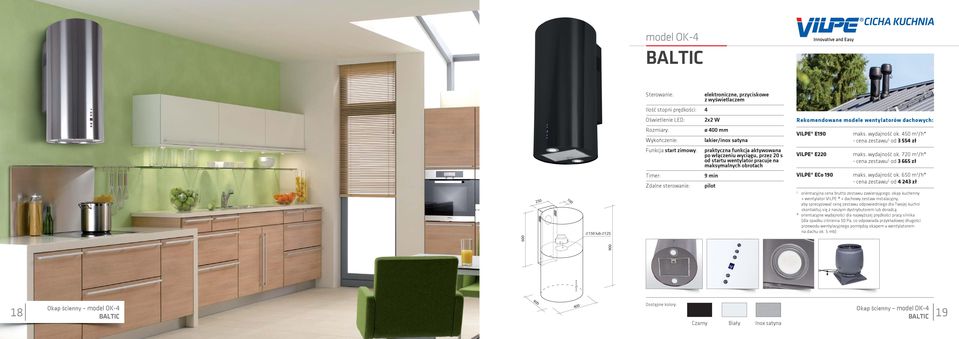

11 model OK-4 BALTIC elektroniczne, przyciskowe 2x2 W ø 400 mm lakier/inox satyna VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł - cena zestawu od zł lub 25 VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł Okap ścienny model OK-4 BALTIC Czarny Biały Inox satyna Okap ścienny model OK-4 BALTIC 9

12 model OK-4 CRISTAL GLASS elektroniczne, przyciskowe Ilość stopni prędkości: 6 2x2 W 600/900 mm szkło hartowane + inox VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł - cena zestawu od zł min Dostępny jest także model OK-3 CRISTAL GLASS ze sterowaniem przyciskowym. VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł 50 lub Okap ścienny model OK-4 CRISTAL GLASS 80/ / /900 Inox satyna Okap ścienny model OK-4 CRISTAL GLASS

13 model OK-4 SANDY NAŚCIENNY 500 elektroniczne, przyciskowe 2x2 W 400X400 mm 400X600 mm lakier + inox VILPE E90 VILPE ECo 90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od 4 69 zł - cena zestawu od zł maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł Ø 50 lub Ø max Okap ścienny model OK-4 SANDY NAŚCIENNY /600 Czarny Biały Inox satyna Okap ścienny model OK-4 SANDY NAŚCIENNY 23

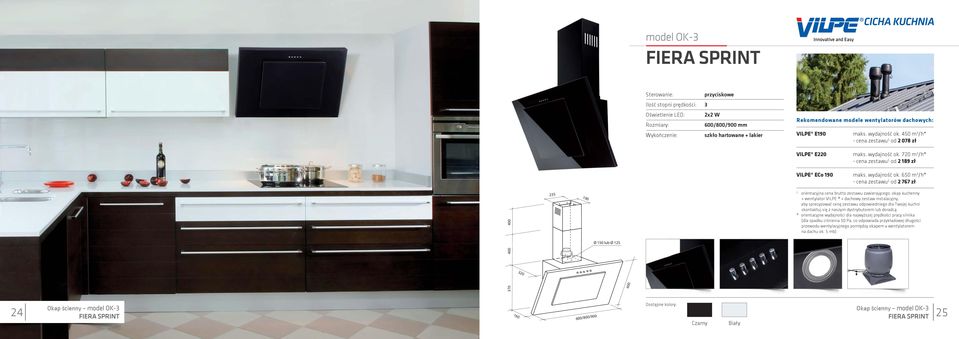

14 model OK-3 FIERA SPRINT przyciskowe Ilość stopni prędkości: 3 2x2 W 600/800/900 mm szkło hartowane + lakier VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł VILPE ECo 90 - cena zestawu od 2 89 zł maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł Ø 50 lub Ø Okap ścienny model OK-3 FIERA SPRINT /800/900 Czarny Biały Okap ścienny model OK-3 FIERA SPRINT

15 model OK-3 SOLAR przyciskowe Ilość stopni prędkości: 3 2x2 W 600/900 mm szkło hartowane + lakier VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł - cena zestawu od 2 74 zł VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł Ø 50 lub Ø Okap ścienny model OK-3 SOLAR /900 Czarny Biały Okap ścienny model OK-3 SOLAR

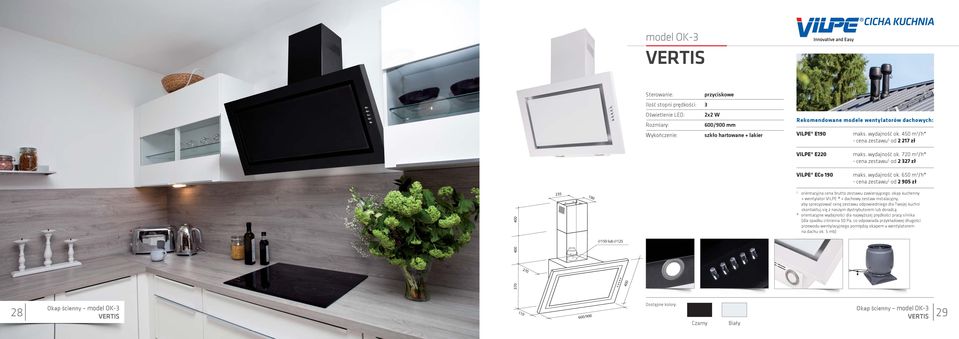

16 model OK-3 VERTIS przyciskowe Ilość stopni prędkości: 3 2x2 W 600/900 mm szkło hartowane + lakier VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od 2 27 zł VILPE ECo 90 - cena zestawu od zł maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł lub Okap ścienny model OK-3 VERTIS 0 600/900 Czarny Biały Okap ścienny model OK-3 VERTIS 29

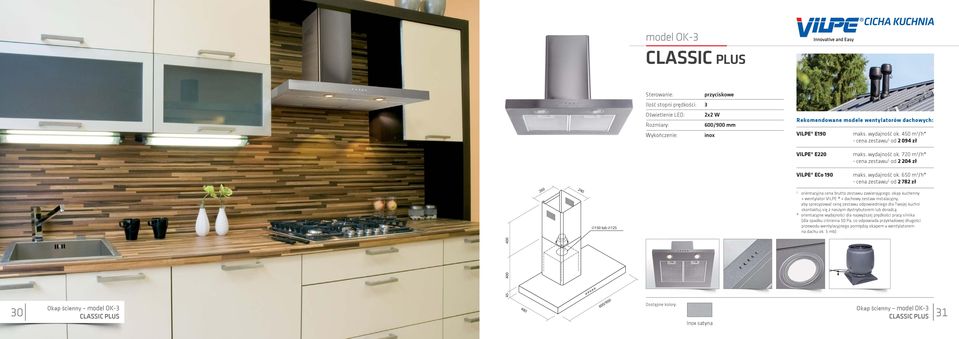

17 model OK-3 CLASSIC PLUS przyciskowe Ilość stopni prędkości: 3 2x2 W 600/900 mm inox VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł - cena zestawu od zł VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł lub Okap ścienny model OK-3 CLASSIC PLUS /900 Inox satyna Okap ścienny model OK-3 CLASSIC PLUS

18 model OK-3 RUSTICAL RODEO przyciskowe Ilość stopni prędkości: 3 2x2 W 600/900 mm lakier VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł Okap dostępny jest z listwami bukowymi w kolorze naturalnym (nie bejcowanymi i nie lakierowanymi). Na zdjęciu pokazana jest propozycja lakierowania listew. VILPE ECo 90 - cena zestawu od zł maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł lub Okap ścienny model OK-3 RUSTICAL RODEO /900 Écru Okap ścienny model OK-3 RUSTICAL RODEO

19 model OK-2 RONDO Ilość stopni prędkości: 3 Oświetlenie: przyciskowe x 25 W 500/600 mm Na wyposażeniu znajduje się redukcja z kwadratu 90 x 90 mm na okrąg 00 mm VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od 80 zł - cena zestawu od 92 zł VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł (dla spadku ciśnienia 50 Pa, co odpowiada przykładowej długości przewodu wentylacyjnego pomiędzy okapem a wentylatorem 90 x 90 lub Okap ścienny model OK-2 RONDO /600 Dostępne kolory: Inox satyna Silver Czarny Biały Miedziany antyk Écru Okap ścienny model OK-2 RONDO 35

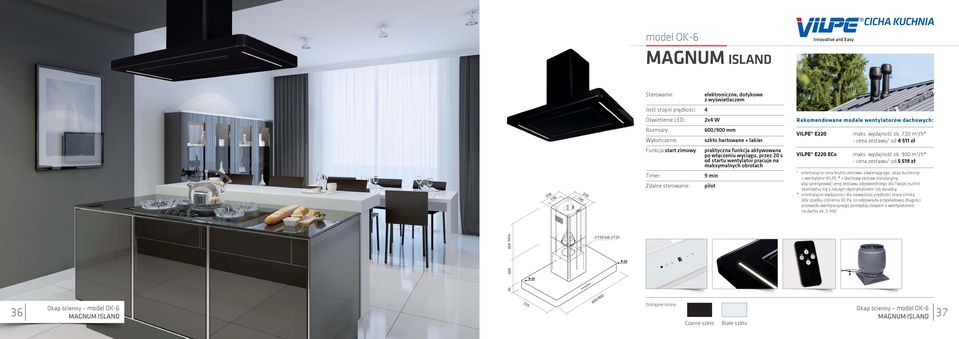

20 model OK-6 MAGNUM ISLAND elektroniczne, dotykowe 2x4 W 600/900 mm szkło hartowane + lakier - cena zestawu od 4 5 zł ECo maks. wydajność ok. 900 m 3 /h* - cena zestawu od 5 59 zł max lub Okap ścienny model OK-6 MAGNUM ISLAND /900 Czarne szkło Białe szkło Okap ścienny model OK-6 MAGNUM ISLAND

21 model OK-4 CYLINDER ISLAND elektroniczne, przyciskowe 2x2 W ø 400 mm lakier/inox - cena zestawu od 3 89 zł lub 25 ECo maks. wydajność ok. 900 m 3 /h* - cena zestawu od zł Okap wyspowy model OK-4 CYLINDER ISLAND Czarny Biały Inox satyna Okap wyspowy model OK-4 CYLINDER ISLAND

22 model OK-4 OLIMPIA MAXI elektroniczne, przyciskowe 4x2 W 355x600 mm lakier - cena zestawu od zł ECo maks. wydajność ok. 900 m 3 /h* - cena zestawu od zł 400 max lub Okap wyspowy model OK-4 OLIMPIA MAXI Czarny Biały Okap wyspowy model OK-4 OLIMPIA MAXI

23 model OK-4 BALTIC ISLAND elektroniczne, przyciskowe 2x2 W ø 400 mm lakier/inox satyna - cena zestawu od zł ECo maks. wydajność ok. 900 m 3 /h* - cena zestawu od zł lub Okap wyspowy model OK-4 BALTIC ISLAND Czarny Biały Inox satyna Okap wyspowy model OK-4 BALTIC ISLAND

24 model OK-4 BALTIC ISLAND elektroniczne, przyciskowe 2x2 W ø 400 mm lakier - cena zestawu od 4 26 zł ECo maks. wydajność ok. 900 m 3 /h* - cena zestawu od 5 35 zł lub Okap wyspowy model OK-4 BALTIC ISLAND Limon Carmine Red Blue Lilac Écru Okap wyspowy model OK-4 BALTIC ISLAND

25 model OK-4 BALTIC ISLAND GLASS elektroniczne, przyciskowe 2x2 W lub 25 ø 600 mm lakier/inox satyna + szkło hartowane ECo - cena zestawu od zł maks. wydajność ok. 900 m 3 /h* - cena zestawu od zł Okap wyspowy model OK-4 BALTIC ISLAND GLASS Czarny Biały Inox satyna Okap wyspowy model OK-4 BALTIC ISLAND GLASS

26 model OK-4 SANDY ISLAND elektroniczne, przyciskowe 4x2 W lub x400 mm 400x600 mm lakier/inox satyna ECo - cena zestawu od zł maks. wydajność ok. 900 m 3 /h* - cena zestawu od zł Okap wyspowy model OK-4 SANDY ISLAND /600 Czarny Biały Inox satyna Okap wyspowy model OK-4 SANDY ISLAND

27 model OK-6 ETNA ISLAND elektroniczne, dotykowe 4x2 W 600/900 mm szkło hartowane + inox satyna - cena zestawu od zł ECo maks. wydajność ok. 900 m 3 /h* - cena zestawu od 4 55 zł 50 lub Okap wyspowy model OK-6 ETNA ISLAND /900 Czarny panel Biały panel Okap wyspowy model OK-6 ETNA ISLAND

28 model OK-4 GALAXY elektroniczne, przyciskowe 2x2 W ø 500 mm lakier - cena zestawu od 4 26 zł 200 Ø ECo maks. wydajność ok. 900 m 3 /h* - cena zestawu od 5 35 zł max lub Okap wyspowy model OK-4 GALAXY Ø 500 Czarny Biały Okap wyspowy model OK-4 GALAXY

29 model OK-6 MILENIO ISLAND elektroniczne, dotykowe 2x2 W 600/900 mm lakier + szkło hartowane ECo - cena zestawu od zł maks. wydajność ok. 900 m 3 /h* - cena zestawu od zł 600 wys. min/max lub Okap wyspowy model OK-6 MILENIO ISLAND Czarny Biały Okap wyspowy model OK-6 MILENIO ISLAND

30 model OK-3 VEGA, VEGA GLASS mechaniczne, przyciskowe Ilość stopni prędkości: 3 2x2 W 500/600 mm inox + szkło hartowane VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od 848 zł VILPE ECo 90 - cena zestawu od 958 zł maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł 430/ Okap szafkowy model OK-3 VEGA, VEGA GLASS /600 Czarny panel Biały panel Inox satyna Okap szafkowy model OK-3 VEGA, VEGA GLASS

31 model OK-6 LINEA elektroniczne, dotykowe 2x2 W 564/864 mm inox + szkło hartowane VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od zł - cena zestawu od zł VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od 3 67 zł 50 lub Okap szafkowy model OK-6 LINEA / /864 Czarny panel Biały panel Okap szafkowy model OK-6 LINEA

32 model OK-6 LINEA GLASS elektroniczne, dotykowe 2x2 W 564/864 mm lakier + szkło hartowane VILPE E90 maks. wydajność ok. 450 m 3 /h* - cena zestawu od 3 06 zł - cena zestawu od 3 27 zł VILPE ECo 90 maks. wydajność ok. 650 m 3 /h* - cena zestawu od zł 50 lub Okap szafkowy model OK-6 LINEA GLASS / /864 Czarne szkło Białe szkło Okap szafkowy model OK-6 LINEA GLASS

33 model OK-6 ELIT elektroniczne, dotykowe 2x4 W 960 mm szkło hartowane + lakier ECo VILPE E250 ECo maks. wydajność ok. 900 m 3 /h* - cena zestawu od zł maks. wydajność ok. 200 m 3 /h* - cena zestawu od 8 85 zł 62 Okap sufitowy model OK-4 ELIT Czarne szkło Białe szkło Okap sufitowy model OK-6 ELIT 63

34 model OK-6 LUXOR INOX, GLASS elektroniczne, dotykowe 4x2 W 960 mm szkło hartowane + lakier/inox ECo VILPE E250 ECo maks. wydajność ok. 900 m 3 /h* - cena zestawu od zł maks. wydajność ok. 200 m 3 /h* - cena zestawu od zł 64 Okap sufitowy model OK-4 LUXOR/INOX, GLASS Czarne szkło Białe szkło Inox satyna Okap sufitowy model OK-4 LUXOR/INOX, GLASS 65

35 OKAPY DO GASTRONOMII OFERTA DLA RESTAURACJI, BARÓW I INNYCH OBIEKTÓW GASTRONOMICZNYCH Śledzimy zmieniające się potrzeby naszych Klientów, po to by sprostać oczekiwaniom nawet tych najbardziej wymagających. Dokładamy wszelkich starań, aby dostępne w naszej ofercie okapy gastronomiczne wyróżniały się najwyższą jakością, niezawodnością i ergonomią. Produkowane są ze stali kwasoodpornej w technologii wykluczającej występowanie miejsc trudnodostępnych. Zapewnia to łatwość utrzymana okapu w czystości i gwarancję higieny. Wymiary okapu, rodzaj użytych materiałów oraz typ i moc połączonego z nim wentylatora VILPE dobierane są według indywidualnych potrzeb klienta. W tym celu prosimy o kontakt z naszym działem sprzedaży. WENTYLATOR DACHOWY VILPE Ten wentylator to kluczowy element systemu cichej kuchni VILPE. W swojej kategorii to najwyższej jakości urządzenie, którego instalacja gwarantuje długoletnią i niezawodną pracę, zapewniając doskonałą wentylację pomieszczeń nie tylko w kuchni ale w całym domu. Wyróżnia go lekkość konstrukcji (obudowa zewnętrzna wykonana jest z wysokiej jakości polipropylenu), duża odporność na uszkodzenia mechaniczne oraz trudne warunki atmosferyczne. Niezależnie od temperatury i warunków klimatycznych (sprawdzone zarówno w arktycznych jak i tropikalnych) wentylatory działają bez zarzutu. Żywotność wentylatorów dachowych VILPE sięga 5-20 lat. Silniki są długowieczne i rzadko ulegają awarii. Silniki wykorzystywane w wentylatorach VILPE pochodzą od renomowanej niemieckiej firmy EBM PAPST, światowego lidera wśród producentów wentylatorów i silników, wielokrotnie nagradzanego zarówno w dziedzinie najnowszych rozwiązań technologicznych jak i osiągnięć w zakresie ochrony klimatu i środowiska. WYBÓR WENTYLATORA DACHOWEGO DLA OKAPU KUCHENKI Przepływ powietrza wymagany dla przewodu wentylacyjnego okapu kuchenki zależy od wielkości kuchenki, wysokości okapu oraz od wielu innych parametrów. Przyjmuje się, że m.b. kanału wentylacyjnego to 5 Pa strat w kompresji plus 30 Pa dla okapu kuchenki. wentylator przewód 50 Pa* 00 Pa** Rodzaj okapu E90 25 mm 450 m 3 /h 370 m 3 /h Montaż ścienny (model większy) E mm 720 m 3 /h 620 m 3 /h Montaż ścienny / Okap wyspowy Eco90 25 mm 650 m 3 /h 580 m 3 /h Monaż ścienny (model większy) Eco mm 900 m 3 /h 780 m 3 /h Montaż wyspowy i sufitowy (model większy) Eco mm 250 m 3 /h 00 m 3 /h Montaż wyspowy i sufitowy (model większy) * przykład wydajności dla długości przewodu wentylacyjnego od okapu do wentylatora na dachu ok. 5 mb ** przykład wydajności dla długości przewodu wentylacyjnego od okapu do wentylatora na dachu ok. 5 mb KONSTRUKCJA WENTYLATORA Głowica wentylatora z wbudowanym silnikiem elektrycznym Klamry zabezpieczające, do demontażu głowicy Wtyka kabla zasilającego Obudowa zewnętrzna z polipropylenu Odprowadzenie wody Rura ocynkowana pomiędzy obudową zewnętrzną a rurą ocynkowaną znajduje się izolacja termiczna Modele P montowane w połaci dachu, przy pomocy odpowiedniego do rodzaju dachu przejścia dachowego Modele S montowane na kominie wentylacyjnym przy pomocy zestawu instalacyjnego Kabel zasilający 66 67

36 WENTYLATORY DACHOWE WENTYLATORY DACHOWE modele typu P do montażu w połaci dachu modele typu P do montażu w połaci dachu modele typu S do montażu w kominie wentylacyjnym modele typu S do montażu w kominie wentylacyjnym WENTYLATOR DACHOWY E90P Ø25/IS/500 Zaizolowany wełną mineralną wentylator dachowy Ø 25 mm. Zewnętrzne wymiary wynoszą Ø 225 mm, wysokość 500 mm. Wewnętrzny przewód wykonany jest z blachy ocynkowanej, zewnętrzny z polipropylenu. Wkręty są w zestawie. Do zamontowania wentylatora potrzebne jest odpowiednie przejście dachowe. WENTYLATOR DACHOWY E220P Ø60/IS/500 Zaizolowany wełną mineralną wentylator dachowy Ø 60 mm. Zewnętrzne wymiary wynoszą Ø 225 mm, wysokość 500 mm. Wewnętrzny przewód wykonany jest z blachy ocynkowanej, zewnętrzny z polipropylenu. Wkręty są w zestawie. Do zamontowania wentylatora potrzebne jest odpowiednie przejście dachowe. WENTYLATOR DACHOWY XL - E220P Ø60/IS/500 Zaizolowany wełną mineralną wentylator dachowy Ø 60 mm. Zewnętrzne wymiary wynoszą Ø 300 mm, wysokość 500 mm. Wewnętrzny przewód wykonany jest z blachy ocynkowanej, zewnętrzny z polipropylenu. Wkręty są w zestawie. Do zamontowania wentylatora potrzebne jest odpowiednie przejście dachowe XL. WENTYLATOR DACHOWY XL - E250P Ø 200/IS/500 Zaizolowany wełną mineralną wentylator dachowy Ø 200 mm. Zewnętrzne wymiary wynoszą Ø 300 mm, wysokość 500 mm. Wewnętrzny przewód wykonany jest z blachy ocynkowanej, zewnętrzny z polipropylenu. Wkręty są w zestawie. Do zamontowania wentylatora potrzebne jest odpowiednie przejście dachowe XL. kolor kod produktu WENTYLATOR DACHOWY ECO 90P Ø 25/IS/500 Średnica wewnętrzna Ø 25 mm. Wykonany z wysokiej jakości polipropylenu, Wymiary zewnętrzne 225 mm, wysokość 500 mm. Oszczędność energii dzięki silnikowi prądu stałego. Moc wentylatora kontrolowana regulatorem obrotów. VILPE WENTYLATOR DACHOWY ECO 220P Ø 60/IS/500 Średnica wewnętrzna Ø 60 mm. Wykonany z wysokiej jakości polipropylenu, Wymiary zewnętrzne 225 mm, wysokość 500 mm. Oszczędność energii dzięki silnikowi prądu stałego. Moc wentylatora kontrolowana regulatorem obrotów. VILPE WENTYLATOR DACHOWY ECO 250P Ø 200/IS/500 Energooszczędny wentylator dachowy z silnikiem prądu stałego. Wykonany z polipropylenu. Wymiary wewnętrzne Ø 200 mm. Wymiary zewnętrzne 300 mm, wysokość 500 mm. Moc wentylatora kontrolowana regulatorem obrotów. kolor jasny jasny kod produktu WENTYLATOR DACHOWY E90 S Ø 25 Wentylator dachowy Ø 25 mm. W przypadku instalacji na poziomej płaszczyźnie wymagany jest zestaw instalacyjny E90S (300 x 300 mm). Wentylator typu S może być również instalowany bezpośrednio na przewód wentylacyjny bez użycia zestawu instalacyjnego. WENTYLATOR DACHOWY E220 S Ø60 Wentylator dachowy Ø60 mm. W przypadku instalacji na poziomej płaszczyźnie wymagany jest zestaw instalacyjny E220S (300 x 300 mm). Wentylator typu S może być również instalowany bezpośrednio na przewód wentylacyjny bez użycia zestawu instalacyjnego. WENTYLATOR DACHOWY ECO90 S Ø25 + ZESTAW INSTALACYJNY Średnica Ø 25 mm. Oszczędność energii dzięki silnikowi DC. Moc wentylatora kontrolowana regulatorem obrotów. VILPE WENTYLATOR ECo220S + ZESTAW INSTALACYJNY Wentylator dachowy Ø 60 mm wykonany z polipropylenu. W przypadku instalacji na poziomej płaszczyźnie wymagany jest zestaw instalacyjny E220S (znajduje się w zestawie). Wentylator typu S może być również instalowany bezpośrednio na przewód wentylacyjny bez użycia zestawu instalacyjnego. Oszczędność energii dzięki silnikowi prądu stałego. Moc wentylatora kontrolowana regulatorem obrotów. VILPE WENTYLATOR DACHOWY ECO 250S + ZESTAW INSTALACYJNY Wentylator dachowy Ø 200 mm. W przypadku instalacji na poziomej płaszczyźnie wymagany jest zestaw instalacyjny E250S (znajduje się w zestawie). Wentylator typu S może być również instalowany bezpośrednio na przewód wentylacyjny bez użycia zestawu instalacyjnego. Oszczędność energii dzięki silnikowi prądu stałego. Moc wentylatora kontrolowana regulatorem obrotów. ZESTAW INSTALACYJNY 250x250 E20S Zestaw instalacyjny jest konieczny w przypadku montażu wentylatorów E20S na poziomej płaszczyźnie. Powierzchnia musi mieć min. 250 x 250 mm. Zestaw instalacyjny (250 x 250 mm) zawiera uszczelkę, wkręty oraz ocynkowany przewód wentylacyjny. ZESTAW INSTALACYJNY 300x300 E90S Ø25 Zestaw instalacyjny jest konieczny w przypadku montażu wentylatorów E90S na poziomej płaszczyźnie. Powierzchnia musi mieć min. 300 x 300 mm. Zestaw instalacyjny (300 x 300 mm) zawiera uszczelkę, wkręty oraz ocynkowany przewód wentylacyjny. ZESTAW INSTALACYJNY 300x300 E220S Ø60 Zestaw instalacyjny jest konieczny w przypadku montażu wentylatorów E220S na poziomej płaszczyźnie. Powierzchnia musi mieć min. 300 x 300 mm. Zestaw instalacyjny (300 x 300 mm) zawiera uszczelkę, wkręty oraz ocynkowany przewód wentylacyjny. PRZEJŚCIA DACHOWE do pokryć dachówkowych PT 0 do Röben MONZAplus Zestaw dachówkowy przeznaczony do dachówki typu Roben MONZAplus lub podobnych. Przejście dachowe przeznaczone do rur o średnicach: Ø 0, Ø 25 oraz Ø 60 mm. PRZEJŚCIE DACHOWE VILPE PT 20 do Karpiówki Zestaw dachówkowy przeznaczony do dachówki typu Karpiówka lub podobnych. Rodzaj montażu w łuskę. Przejście dachowe przeznaczone do rur o średnicach: Ø 0, Ø 25 oraz Ø 60 mm. PRZEJŚCIE DACHOWE VILPE PT30 do Braas Amber Zestaw dachówkowy przeznaczony do dachówki typu Braas Amber 2V lub podobnych. Przejście dachowe przeznaczone do rur o średnicach: Ø 0, Ø 25 oraz Ø 60 mm kolor kod produktu kolor kolor kod produktu kod produktu

37 PRZEJŚCIA DACHOWE PRZEJŚCIA DACHOWE do pokryć dachówkowych do pokryć metalowych do pokryć bitumicznych do pokryć bitumicznych kolor kod produktu kolor kod produktu kolor kod produktu kolor kod produktu PRZEJŚCIE DACHOWE VILPE PT 40 do Creaton Balance Dopasowane jest kształtem do dachówki typu Creaton Balance i instalowane poprzez zastąpienie jednej dachówki. Przejścia dachowe VILPE PT 40 przeznaczone są do rur o średnicach Ø 0, Ø 25 i Ø 60 mm VILPE STALOWE PRZEJŚCIE DACHOWE XL Dla profilowanych pokryć metalowych. Montowane tak, by górna część przejścia przykryta była przez kalenicę; boki i dolna część przejścia docinane są w zależności od profilu pokrycia. Wymiary: szerokość 500 mm, długość 040 mm. Zestaw zawiera: uszczelkę i wkręty PRZEJŚCIE DACHOWE HS DO GONTÓW/ŁUPKÓW Przejście dachowe HS VILPE umożliwia zamontowanie wentylatorów dachowych, kominków wentylacyjnych i pozostałych produktów VILPE na dachach pokrytych gontem i łupkiem. Przejście dachowe HS można stosować do dachów o spadku nawet do VILPE PRZEJŚCIE DACHOWE CLASSIC XL Przejście dachowe Classic XL jest stosowane dla stalowych (płaskich) i bitumicznych pokryć dachowych. Montuje się je na gotowy dach. Wymiary: szerokość 347 mm, długość 550 mm. Zestaw zawiera: uszczelkę i wkręty. Zalecany silikon podczas montażu na dachu bitumicznym PRZEJŚCIE DACHOWE VILPE PT 50 do Coramic Renesansowa L5 Zestaw dachówkowy przeznaczony do dachówki typu Coramic Renesansowa L5 i instalowany poprzez zastąpieniejednej dachówki. Zestaw zawiera uszczelkę, wkręty oraz instrukcję montażu. PRZEJŚCIE DACHOWE VILPE PT 60 do Röben Piemont Zestaw dachówkowy przeznaczony do dachówki typu Röben Piemont i instalowany poprzez zastąpienie jednej dachówki. Zestaw zawiera uszczelkę, wkręty oraz instrukcję montażu. UNIWERSALNE DACHÓWKOWE PRZEJŚCIE DACHOWE Pasuje do wszystkich rodzajów dachów pokrytych dachówką cementową i ceramiczną. Wymiary przejścia: szerokość 400 mm i długość 532 mm. Zestaw zawiera: podkład, dolny wspornik i komplet wkrętów 2x80 oraz 2x38 mm UNIWERSALNE BLACHODACHÓWKOWE PRZEJŚCIE DACHOWE Pasuje dla dachów pokrytych blachodachówką o kształcie profilu litery S, długości min. 350 mm i wysokości fali mm. Zestaw zawiera: uszczelkę, silikon i wkręty. UNIWERSALNE STALOWE PRZEJŚCIE DACHOWE Uniwersalne stalowe przejście dachowe może być dopasowane do wszystkich rodzajów dachów stalowych, niezależnie od profilu dachu. Gumowy kołnierz posiada aluminiową podstawę, którą modeluje się w zależności od kształtu pokrycia dachowego. Wymiary: szerokość 460 mm, długość 355 mm. Zestaw zawiera: uszczelkę, silikon i wkręty BITUMICZNE PRZEJŚCIE DACHOWE Przejście dachowe stosowane dla dachów bitumicznych. Montuje się je pomiędzy dwie warstwy pokrycia dachu. Wymiary: szerokość 488 mm, długość 583 mm, wysokość kołnierza 50 mm. BITUMICZNE PRZEJŚCIE DACHOWE HL 200 Przejście dachowe stosowane dla dachów bitumicznych. Montuje się je pomiędzy dwie warstwy pokrycia dachu. Wymiary: wysokość kołnierza 243 mm. Dla dachów o spadku mniejszym niż 20% VILPE BITUMICZNE PRZEJŚCIE DACHOWE XL Dla dachów bitumicznych. Montuje się je pomiędzy dwie warstwy pokrycia dachu. Wymiary: szerokość 590 mm, długość 800 mm DACHÓWKOWE PRZEJŚCIE DACHOWE Przejście dachowe zastępuje jedną dachówkę cementową, gdy szerokość dachówki wynosi 330 mm, a wysokość profilu mm. Długość przejścia to 440 mm. Zestaw zawiera: uszczelkę i wkręty PRZEJŚCIE DACHOWE CLASSIC Przejście dachowe Classic jest stosowane dla stalowych (płaskich) i bitumicznych pokryć dachowych. Montuje się je na gotowy dach. Wymiary: szerokość 260 mm, długość 328 mm. Zestaw zawiera: uszczelkę i wkręty. Zalecany silikon podczas montażu na dachu bitumicznym VILPE DACHÓWKOWE PRZEJŚCIE DACHOWE XL Zastępuje dwie cementowe dachówki, gdy szerokość dachówki wynosi 330 mm, a wysokość profilu mm. Wymiary: szerokość 330 mm, długość 80 mm. Zestaw zawiera: uszczelkę i wkręty PRZEJŚCIE DACHOWE SPT 60 Dla pokryć dachowych metalowych. Długość 357 mm, szerokość 247 mm. Zestaw zawiera wkręty mocujące, masę uszczelniającą i uszczelkę. Pasuje do blachodachówek typu: Ruukki Finnera, Budmat Wenecja, Plannja Flex

38 ZALECENIA INSTALACYJNE Dotyczące wyciągu kuchennego z wentylatorem dachowym VILPE Wszystkie produkty VILPE cechuje łatwość w montażu. Ich doskonała kompatybilność zapewnia szczelne i trwałe połączenie z pokryciem dachowym. Nie mniej montaż systemu zalecamy powierzyć wykwalifikowanemu specjaliście. Instalacja systemu cichej kuchni VILPE składa się z trzech etapów:. Montaż wentylatora dachowego wraz z odpowiednim zestawem instalacyjnym 2. Montaż okapu kuchennego 3. Podłączenia instalacji elektrycznej i przewodów wentylacyjnych Poniżej przedstawiamy kilka istotnych zaleceń, których uwzględnienie zapewni Państwu prawidłowy montaż systemu cichej kuchni VILPE i pełną satysfakcję z jego korzystania: Kuchnia powinna być wyposażona w dwa przewody wentylacyjne, przed montażem sprawdzamy ich drożność. Okap kuchenny należy podłączyć do osobnego (indywidualnego) przewodu kominowego, który umożliwi odprowadzenie zanieczyszczonego powietrza z kuchni na zewnątrz budynku. Jeśli w kuchni znajdują się urządzenia odprowadzające spaliny do kominów o ciągu grawitacyjnym (np. kocioł lub podgrzewacz gazowy z otwartą komorą spalania, kominek, koza), wyciąg mechaniczny (w tym system cichej kuchni VILPE ) nie powinien być stosowany. (Siła wyciągu wentylatora może odwrócić grawitacyjny ciąg w kominie i spowodować zasysanie spalin do pomieszczeń). Przewód wentylacyjny powinien być szczelny, na całej długości od okapu do połączenia z wentylatorem dachowym. Należy unikać zbyt wielu załamań przewodu. Jeśli występują, stosujemy zaokrąglone kolanka o kącie maksymalnie 45 0 wykonując łagodne łuki. Im krótszy i pozbawiony załamań przewód łączący wyciąg z kominem, tym skuteczniejsze działanie systemu. Najlepszym rozwiązaniem jest stosowanie przewodu o gładkiej powierzchni wewnętrznej (najczęściej stosuje się przewody z PVC lub stalowe). W przypadku przewodów murowanych bądź starych instalacji wentylacyjnych zalecamy wprowadzenie do duktu nowego przewodu wentylacyjnego (np. wykonanego z PVC). Zalecana średnica duktu wentylacyjnego to 60/50 mm. Pion powinien mieć jednakową średnicę na całej wysokości. W przypadku konieczności zastosowania redukcji wykonujemy ją poprzez łagodne stopniowanie, przy czym minimalna dopuszczalna średnica to 25 mm. W przypadku kiedy przewód wentylacyjny przechodzi przez nieogrzewaną część budynku zalecane jest wykonanie ocieplenia termicznego, które zapobiega kondensacji pary wodnej w przewodzie. Zalecanym przewodem elektrycznym do połączenia wentylatora z okapem jest kabel 3x,5 mm. W przypadku okapu wyspowego, podłączenie do wentylacji i instalacji elektrycznej musi być wyprowadzone bezpośrednio nad okapem. Należy zapoznać się z instrukcjami montażowymi okapu kuchennego, wentylatora dachowego i zestawu instalacyjnego. Stosowanie się do zaleceń instrukcji obsługi zapewnia prawidłową pracę i ciąg w przewodach wentylacyjnych, dzięki czemu system będzie pracował cicho i wydajnie. Zalecana średnica duktu wentylacyjnego to 60 mm, jednocześnie nie powinna być mniejsza niż 25 mm. Unikamy zbyt wielu załamań przewodu. Na załamaniach stosujemy zaokrąglone kolanka. Łagodnie stopniujemy redukcje średnicy przewodu. Wymienione powyżej zalecenia dotyczą ogólnych zasad instalacji mających na uwadze bezpieczeństwo i maksymalny komfort użytkowania. W szczególnych przypadkach istnieją wyjątki i warunki dopuszczające niestandardowe rozwiązania każdy z nich należy jednak rozpatrywać indywidualnie w oparciu o wiedzę i doświadczenie specjalisty. 72

39 TWÓJ DYSTRYBUTOR: Pietrzykowice ul. Fabryczna 20D Kąty Wrocławskie Tel.: +48/ VILPE.COM/PL Fax: +48/ CICHAKUCHNIA.COM
