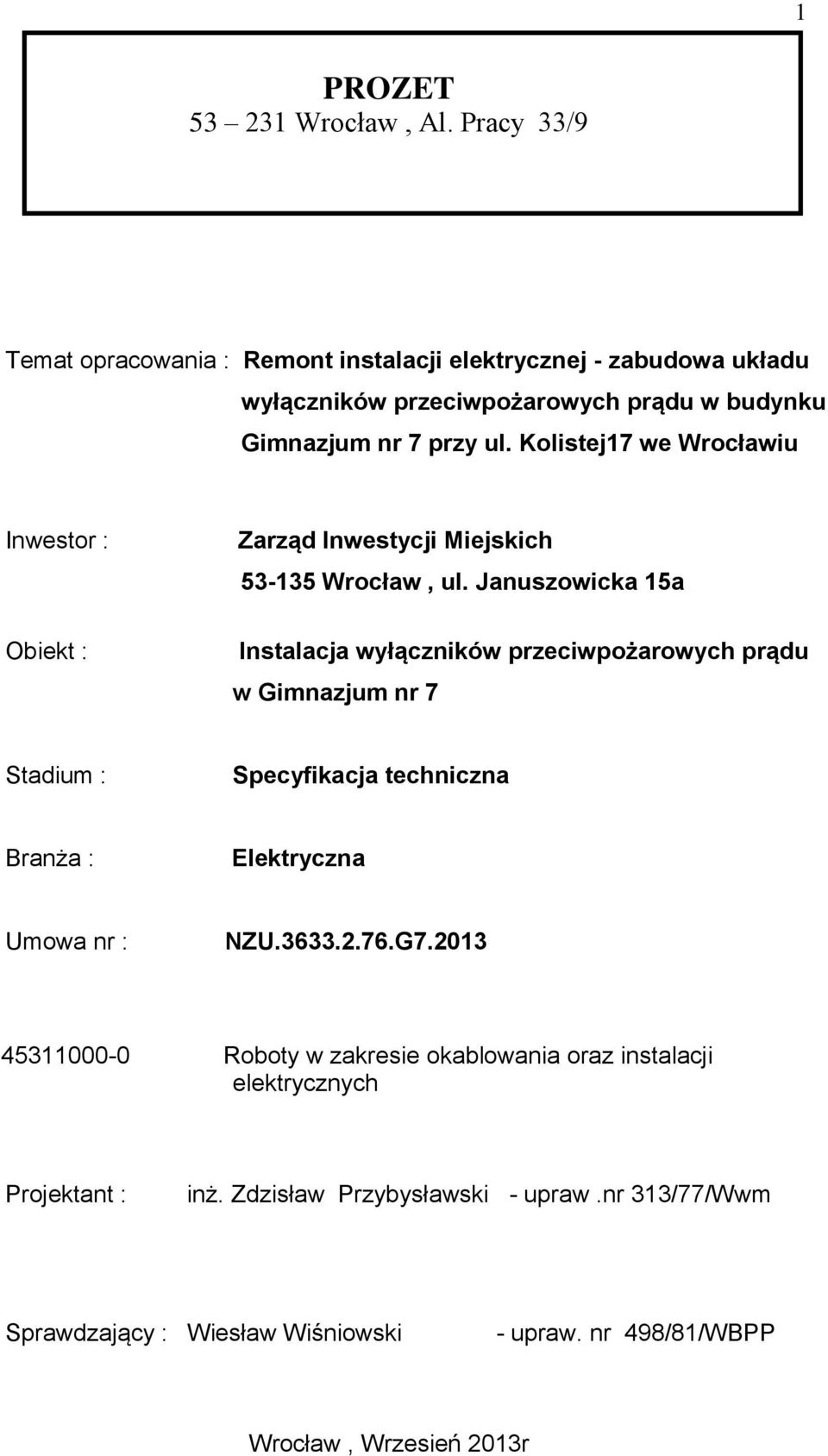

1 1 PROZET Wrocław, Al. Pracy 33/9 Temat opracowania : Remont instalacji elektrycznej - zabudowa układu wyłączników przeciwpożarowych prądu w budynku Gimnazjum nr 7 przy ul. Kolistej17 we Wrocławiu Inwestor : Obiekt : Zarząd Inwestycji Miejskich Wrocław, ul. Januszowicka 15a Instalacja wyłączników przeciwpożarowych prądu w Gimnazjum nr 7 Stadium : Specyfikacja techniczna Branża : Elektryczna Umowa nr : NZU G Roboty w zakresie okablowania oraz instalacji elektrycznych Projektant : inż. Zdzisław Przybysławski - upraw.nr 313/77/Wwm Sprawdzający : Wiesław Wiśniowski - upraw. nr 498/81/WBPP Wrocław, Wrzesień 2013r

2 2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJE ELEKTRYCZNE 1. Wstęp 1.1. Przedmiot ST 1.2. Zakres robót objętych ST 2. Materiały 3. Wykonanie robót - Instalacje elektryczne 4. Badania i odbiór robót - Instalacje elektryczne 5. Wykaz polskich norm - Instalacje elektroenergetyczne.

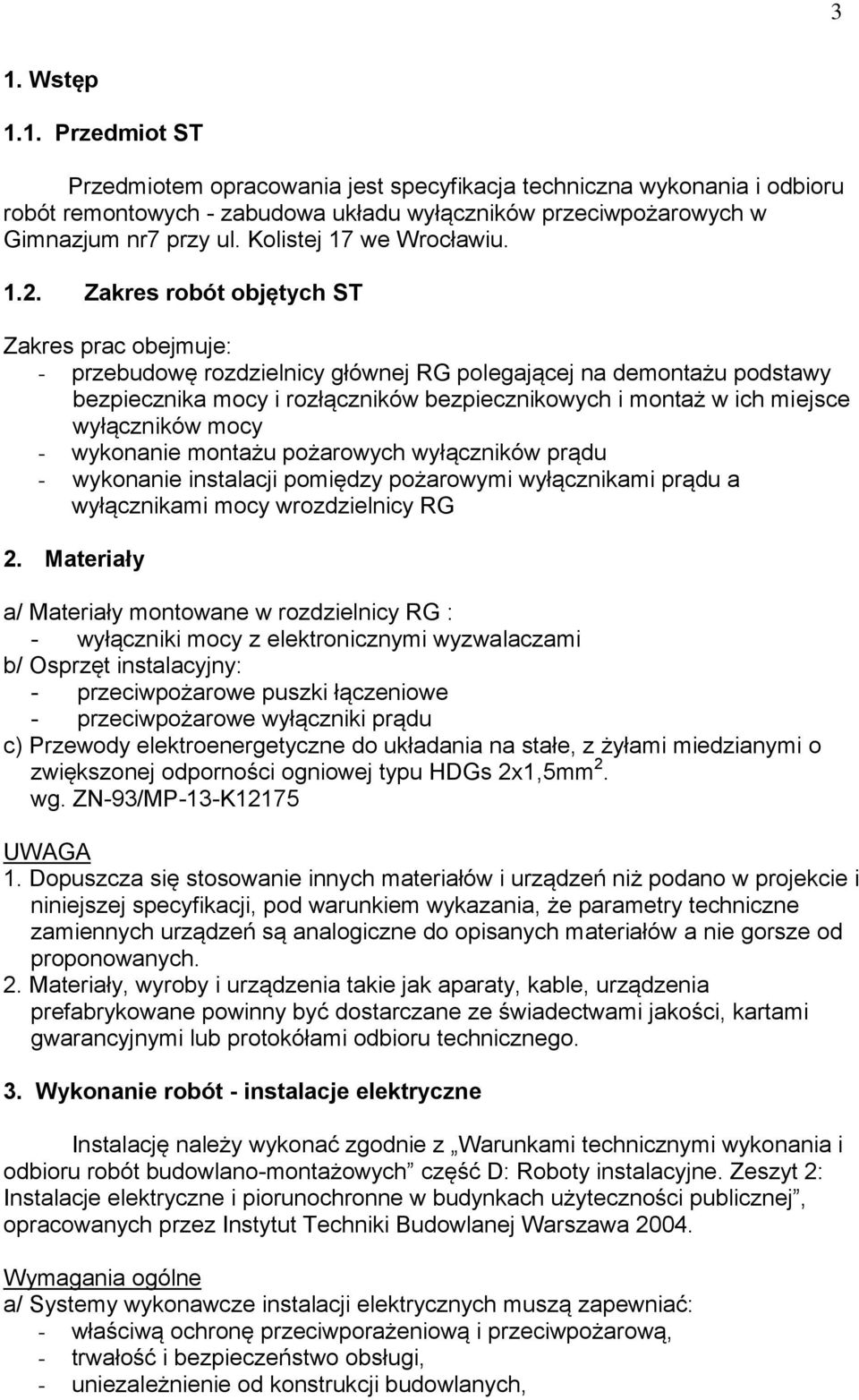

3 3 1. Wstęp 1.1. Przedmiot ST Przedmiotem opracowania jest specyfikacja techniczna wykonania i odbioru robót remontowych - zabudowa układu wyłączników przeciwpożarowych w Gimnazjum nr7 przy ul. Kolistej 17 we Wrocławiu Zakres robót objętych ST Zakres prac obejmuje: - przebudowę rozdzielnicy głównej RG polegającej na demontażu podstawy bezpiecznika mocy i rozłączników bezpiecznikowych i montaż w ich miejsce wyłączników mocy - wykonanie montażu pożarowych wyłączników prądu - wykonanie instalacji pomiędzy pożarowymi wyłącznikami prądu a wyłącznikami mocy wrozdzielnicy RG 2. Materiały a/ Materiały montowane w rozdzielnicy RG : - wyłączniki mocy z elektronicznymi wyzwalaczami b/ Osprzęt instalacyjny: - przeciwpożarowe puszki łączeniowe - przeciwpożarowe wyłączniki prądu c) Przewody elektroenergetyczne do układania na stałe, z żyłami miedzianymi o zwiększonej odporności ogniowej typu HDGs 2x1,5mm 2. wg. ZN-93/MP-13-K12175 UWAGA 1. Dopuszcza się stosowanie innych materiałów i urządzeń niż podano w projekcie i niniejszej specyfikacji, pod warunkiem wykazania, że parametry techniczne zamiennych urządzeń są analogiczne do opisanych materiałów a nie gorsze od proponowanych. 2. Materiały, wyroby i urządzenia takie jak aparaty, kable, urządzenia prefabrykowane powinny być dostarczane ze świadectwami jakości, kartami gwarancyjnymi lub protokółami odbioru technicznego. 3. Wykonanie robót - instalacje elektryczne Instalację należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych część D: Roboty instalacyjne. Zeszyt 2: Instalacje elektryczne i piorunochronne w budynkach użyteczności publicznej, opracowanych przez Instytut Techniki Budowlanej Warszawa Wymagania ogólne a/ Systemy wykonawcze instalacji elektrycznych muszą zapewniać: - właściwą ochronę przeciwporażeniową i przeciwpożarową, - trwałość i bezpieczeństwo obsługi, - uniezależnienie od konstrukcji budowlanych,

4 4 - funkcjonalność i estetykę, - prostotę montażu, - możliwość i łatwość rozbudowy istniejącej instalacji. b/ Przed przystąpieniem do montażu należy: - zapoznać się z projektem instalacji elektrycznej, - skompletować niezbędną ilość elementów zastosowanego systemu układania instalacji, - skompletować przewody, sprzęt i osprzęt, - wytyczyć trasę instalacji, - wykonać przepusty umożliwiające montaż instalacji Trasowanie Przy wytyczaniu trasy należy uwzględniać konstrukcję budynku oraz bezkolizyjność z innymi instalacjami i urządzeniami. - Trasa powinna przebiegać wzdłuż linii prostych równoległych i prostopadłych do ścian i stropów, zmieniając swój kierunek tylko w zależności od potrzeb (łuki i rozgałęzienia, podejścia do urządzeń). - Trasa przebiegu powinna być dostępna do konserwacji lub remontów. Przejścia przez stropy i ściany - Wszystkie przejścia obwodów instalacji elektrycznych przez ściany i stropy muszą być chronione przed uszkodzeniami. - Przejścia należy wykonywać w przepustach rurowych (rurach osłonowych). Mocowanie puszek Puszki przeciwpożarowe są dostępne tylko w wykonaniu natynkowym i dlatego należy osadzać na ścianach w sposób trwały za pomocą metalowych kołków rozporowych. Układanie i mocowanie przewodów Na poziomie piwnic instalację wykonać jako natynkową z mocowaniem przewodów do ścian metalowymi uchwytami. Uchwyty mocować przy pomocy metalowych kołków rozporowych. Na poziomie parteru całość instalacji wykonać wtynkowo Przy wykonywaniu instalacji stosować zasadę : - Na podłożu palnym można układać przewody na warstwie zaprawy murarskiej o grubości co najmniej 5mm, oddzielającej przewód od podłoża. - Łuki i zgięcia przewodów powinny być łagodne. - Podłoże do układania przewodów powinno być gładkie. - Przewody należy mocować za pomocą odpowiednich uchwytów. - Do puszek należy wprowadzać tylko te przewody, które wymagają łączenia w puszce; pozostałe przewody należy prowadzić obok puszki. - Przed tynkowaniem końce przewodów należy ukryć w puszce, a puszki zabezpieczyć przed tynkowaniem. Warstwa tynku powinna mieć grubość co najmniej 5mm.

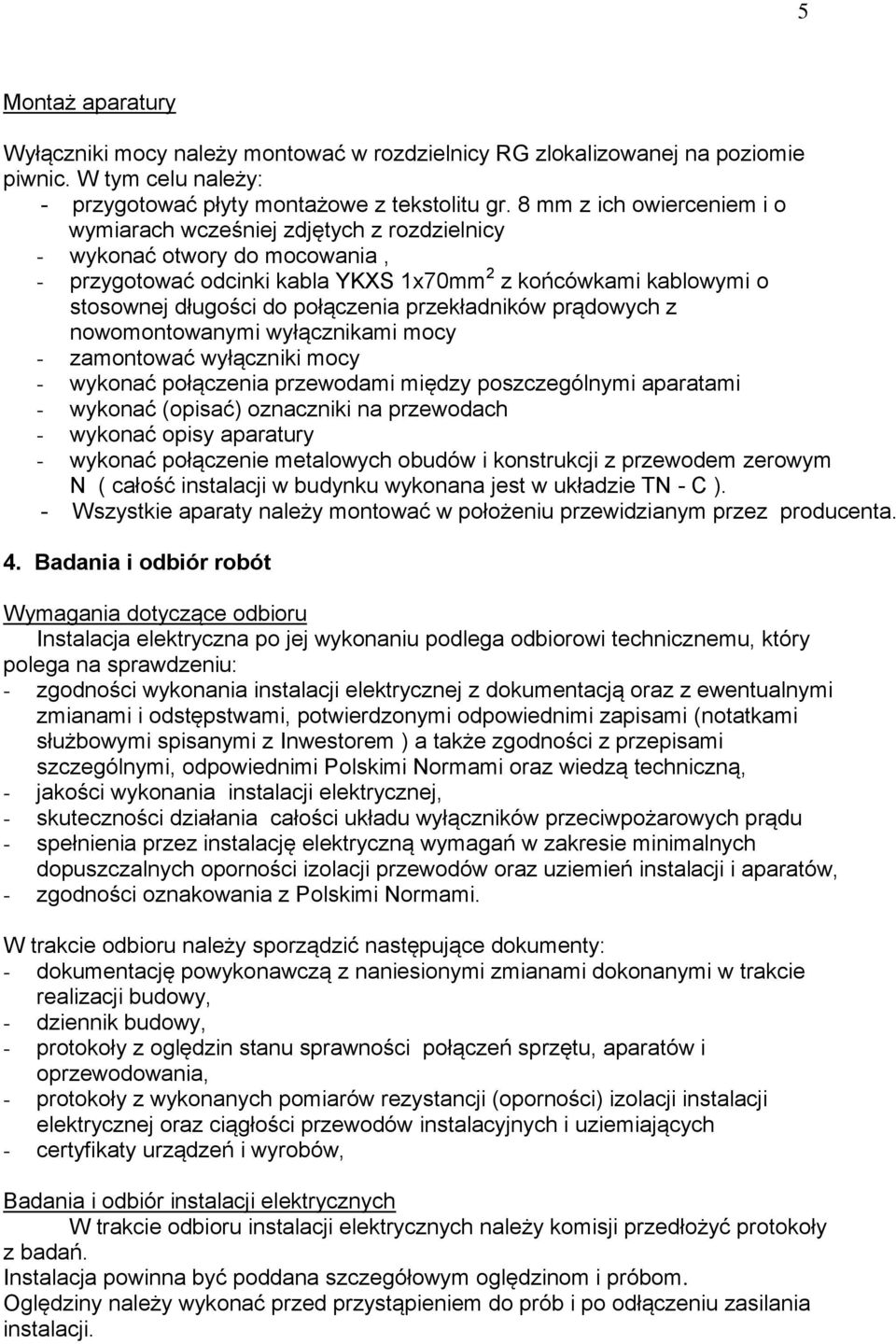

5 5 Montaż aparatury Wyłączniki mocy należy montować w rozdzielnicy RG zlokalizowanej na poziomie piwnic. W tym celu należy: - przygotować płyty montażowe z tekstolitu gr. 8 mm z ich owierceniem i o wymiarach wcześniej zdjętych z rozdzielnicy - wykonać otwory do mocowania, - przygotować odcinki kabla YKXS 1x70mm 2 z końcówkami kablowymi o stosownej długości do połączenia przekładników prądowych z nowomontowanymi wyłącznikami mocy - zamontować wyłączniki mocy - wykonać połączenia przewodami między poszczególnymi aparatami - wykonać (opisać) oznaczniki na przewodach - wykonać opisy aparatury - wykonać połączenie metalowych obudów i konstrukcji z przewodem zerowym N ( całość instalacji w budynku wykonana jest w układzie TN - C ). - Wszystkie aparaty należy montować w położeniu przewidzianym przez producenta. 4. Badania i odbiór robót Wymagania dotyczące odbioru Instalacja elektryczna po jej wykonaniu podlega odbiorowi technicznemu, który polega na sprawdzeniu: - zgodności wykonania instalacji elektrycznej z dokumentacją oraz z ewentualnymi zmianami i odstępstwami, potwierdzonymi odpowiednimi zapisami (notatkami służbowymi spisanymi z Inwestorem ) a także zgodności z przepisami szczególnymi, odpowiednimi Polskimi Normami oraz wiedzą techniczną, - jakości wykonania instalacji elektrycznej, - skuteczności działania całości układu wyłączników przeciwpożarowych prądu - spełnienia przez instalację elektryczną wymagań w zakresie minimalnych dopuszczalnych oporności izolacji przewodów oraz uziemień instalacji i aparatów, - zgodności oznakowania z Polskimi Normami. W trakcie odbioru należy sporządzić następujące dokumenty: - dokumentację powykonawczą z naniesionymi zmianami dokonanymi w trakcie realizacji budowy, - dziennik budowy, - protokoły z oględzin stanu sprawności połączeń sprzętu, aparatów i oprzewodowania, - protokoły z wykonanych pomiarów rezystancji (oporności) izolacji instalacji elektrycznej oraz ciągłości przewodów instalacyjnych i uziemiających - certyfikaty urządzeń i wyrobów, Badania i odbiór instalacji elektrycznych W trakcie odbioru instalacji elektrycznych należy komisji przedłożyć protokoły z badań. Instalacja powinna być poddana szczegółowym oględzinom i próbom. Oględziny należy wykonać przed przystąpieniem do prób i po odłączeniu zasilania instalacji.

6 6 Podstawowy zakres oględzin obejmuje sprawdzenie prawidłowości: - ochrony przed porażeniem prądem elektrycznym, - ochrony przed pożarem i przed skutkami cieplnymi, - doboru przewodów do obciążalności prądowej i spadku napięcia oraz doboru i nastawienia urządzeń zabezpieczających, - umieszczenia odpowiednich urządzeń odłączających, - oznaczenia przewodów ochronnych, - umieszczenia schematu w rozdzielnicy RG oraz tabliczek przy wyłącznikach p.poż., - połączeń przewodów. Badania (pomiary i próby) instalacji elektrycznych Podstawowy zakres pomiarów i prób obejmuje: - sprawdzenie ciągłości przewodów ochronnych, w tym głównych i dodatkowych (miejscowych) połączeń wyrównawczych, - pomiar rezystancji izolacji instalacji elektrycznej, - sprawdzenie biegunowości, - sprawdzenie samoczynnego wyłączenia zasilania, przeprowadzenie prób działania, - sprawdzenie ochrony przed spadkiem lub zanikiem napięcia.

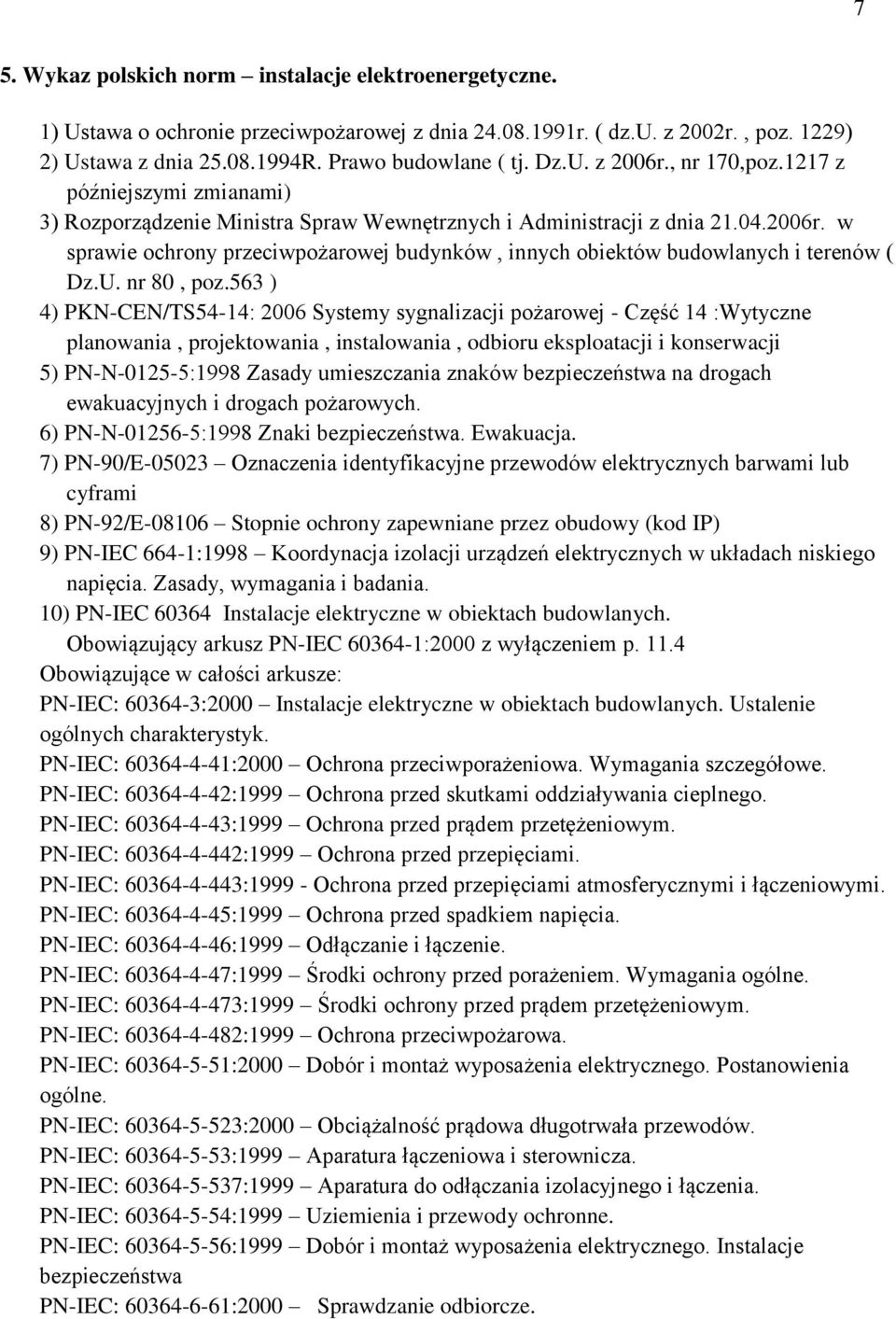

7 7 5. Wykaz polskich norm instalacje elektroenergetyczne. 1) Ustawa o ochronie przeciwpożarowej z dnia r. ( dz.u. z 2002r., poz. 1229) 2) Ustawa z dnia R. Prawo budowlane ( tj. Dz.U. z 2006r., nr 170,poz.1217 z późniejszymi zmianami) 3) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów ( Dz.U. nr 80, poz.563 ) 4) PKN-CEN/TS54-14: 2006 Systemy sygnalizacji pożarowej - Część 14 :Wytyczne planowania, projektowania, instalowania, odbioru eksploatacji i konserwacji 5) PN-N :1998 Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych. 6) PN-N :1998 Znaki bezpieczeństwa. Ewakuacja. 7) PN-90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi 8) PN-92/E Stopnie ochrony zapewniane przez obudowy (kod IP) 9) PN-IEC 664-1:1998 Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia. Zasady, wymagania i badania. 10) PN-IEC Instalacje elektryczne w obiektach budowlanych. Obowiązujący arkusz PN-IEC :2000 z wyłączeniem p Obowiązujące w całości arkusze: PN-IEC: :2000 Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk. PN-IEC: :2000 Ochrona przeciwporażeniowa. Wymagania szczegółowe. PN-IEC: :1999 Ochrona przed skutkami oddziaływania cieplnego. PN-IEC: :1999 Ochrona przed prądem przetężeniowym. PN-IEC: :1999 Ochrona przed przepięciami. PN-IEC: : Ochrona przed przepięciami atmosferycznymi i łączeniowymi. PN-IEC: :1999 Ochrona przed spadkiem napięcia. PN-IEC: :1999 Odłączanie i łączenie. PN-IEC: :1999 Środki ochrony przed porażeniem. Wymagania ogólne. PN-IEC: :1999 Środki ochrony przed prądem przetężeniowym. PN-IEC: :1999 Ochrona przeciwpożarowa. PN-IEC: :2000 Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. PN-IEC: :2000 Obciążalność prądowa długotrwała przewodów. PN-IEC: :1999 Aparatura łączeniowa i sterownicza. PN-IEC: :1999 Aparatura do odłączania izolacyjnego i łączenia. PN-IEC: :1999 Uziemienia i przewody ochronne. PN-IEC: :1999 Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa PN-IEC: :2000 Sprawdzanie odbiorcze.
