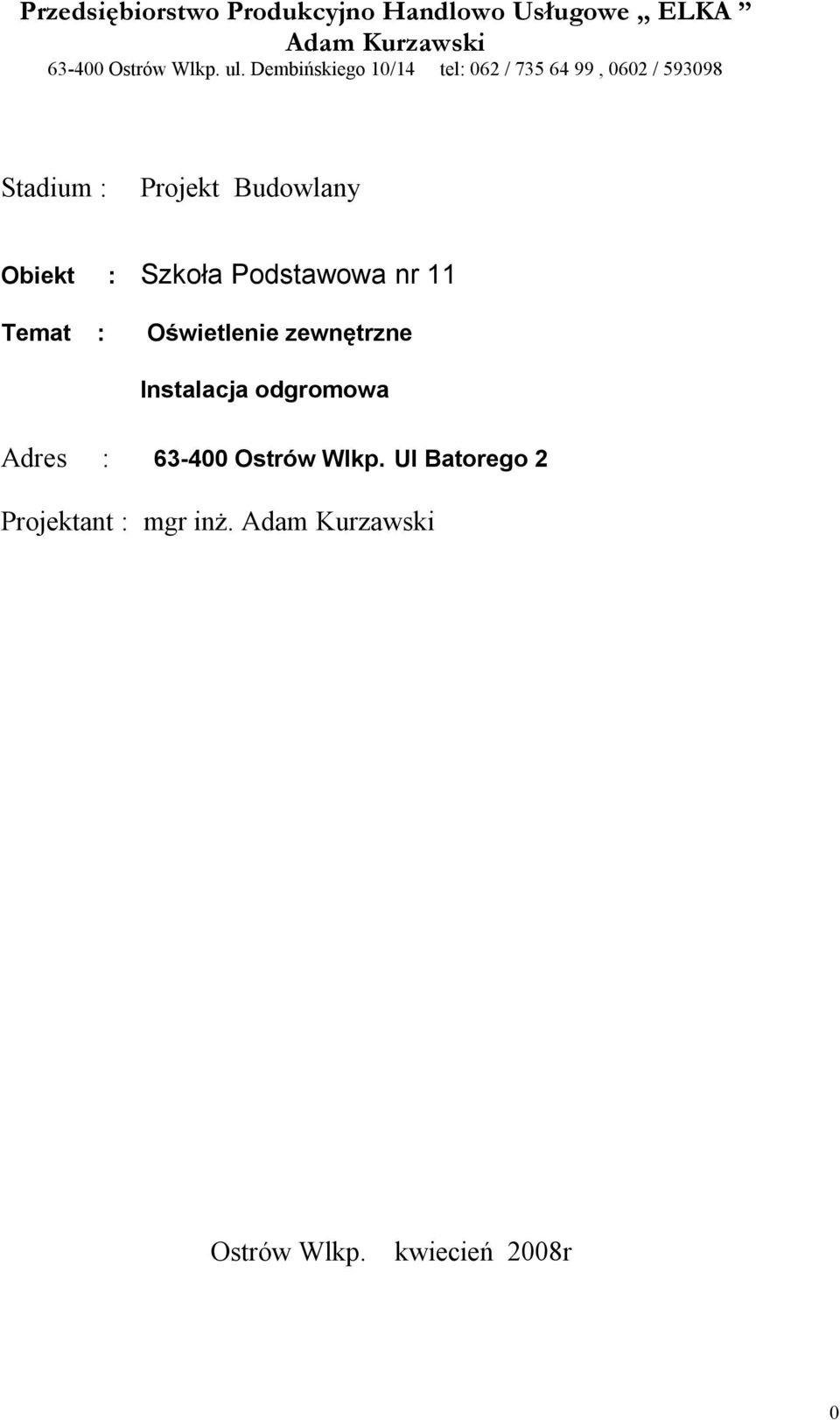

1 Przedsiębiorstwo Produkcyjno Handlowo Usługowe ELKA Adam Kurzawski Ostrów Wlkp. ul. Dembińskiego 10/14 tel: 062 / , 0602 / Stadium : Projekt Budowlany Obiekt : Szkoła Podstawowa nr 11 Temat : Oświetlenie zewnętrzne Instalacja odgromowa Adres : Ostrów Wlkp. Ul Batorego 2 Projektant : mgr inż. Adam Kurzawski Ostrów Wlkp. kwiecień 2008r 0

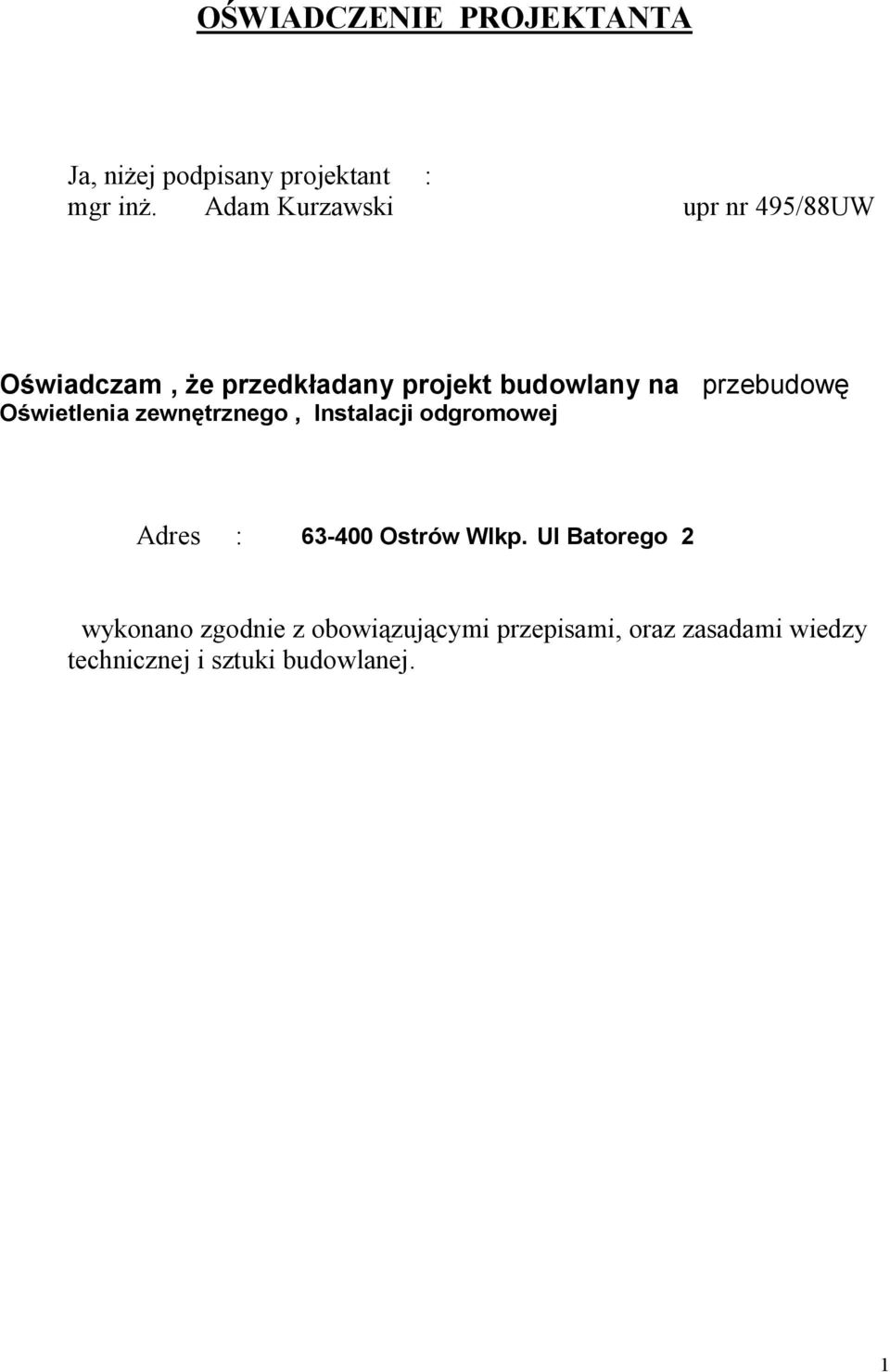

2 OŚWIADCZENIE PROJEKTANTA Ja, niżej podpisany projektant : mgr inż. Adam Kurzawski upr nr 495/88UW Oświadczam, że przedkładany projekt budowlany na przebudowę Oświetlenia zewnętrznego, Instalacji odgromowej Adres : Ostrów Wlkp. Ul Batorego 2 wykonano zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej i sztuki budowlanej. 1

3 SPIS RYSUNKÓW Rzut dachu instalacja odgromowa, rys. 01 oświetlenie zewnętrzne Schemat rozbudowy rozdzielni RG rys. 02 2

4 I. Opis 1. Przedmiot opracowania. Projekt instalacji elektrycznych przebudowy : Oświetlenia zewnętrznego Instalacji odgromowej Adres : Ostrów Wlkp. Ul Batorego 2 Szkoła Podstawowa nr Podstawa opracowania. - projekt techniczny br. architektoniczno-budowlanej - obowiązujące przepisy i normy - uzgodnienia z Inwestorem 3. Zakres opracowania Instalacja oświetlenia zewnętrznego. Instalacja odgromowa Instalacja oświetlenia zewnętrznego. Przewody układać pod tynkiem. Przejścia przez ściany i stropy wykonać w rurach osłonowych RB. Plany układania instalacji pokazane są na rzucie. Typy przewodów pokazano na schematach Sterowanie oświetleniem automatyczne poprzez fotokomórkę oraz ręczne wyłącznikami zlokalizowanymi w miejscu dostępnym dla nadzoru szkoły / wskazanym przez Inwestora/.Istniejące oprawy wraz z wysięgnikami należy wymienić. Wymienić należy oprawy oświetlenia wejścia nad schodami.oprawy te zasilane będą z istniejącego obwodu Instalacja przeciwporażeniowa Zaprojektowano ochronę od porażeń izolację, szybkie wyłączenie oraz stosowanie dodatkowo wyłączników różnicowo prądowych na obwodach gniazd. 3

5 We wszystkich obwodach stosować przewód ochronny oddzielny z neutralnym. Skuteczność ochrony przeciwporażeniowej należy potwierdzić pomiarami kontrolnymi przed oddaniem obiektu do użytku Instalacja odgromowa. Na dachu zaprojektowano zwody poziome Fe/Zn fi8mm niskie na uchwytach klejonych do podłoża. Jako przewód odprowadzający zaprojektowano drut Fe/Zn fi 8mm układany w bruździe i zabetonowany. Przewód uziemiający wykonać z bednarki Fe/Zn 25x4mm, układać go do wysokości 0,3 m w bruździe i zatynkować.. Dla całego obiektu zaprojektowano złącza kontrolne zewnętrzne. Uziom wykorzystać istniejący po sprawdzeniu pomiarami kontrolnymi wartości uziemienia i ciągłości. Rezystancja uziomu winna nie przekraczać wartości 15 ohmów, potwierdzona pomiarami końcowymi Przepisy i normy PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC Zakres przedmiot i wymagania podstawowe Ustalanie ogólnych charakterystyk Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa Ochrona dla zapewnienia bezpieczenstwa. Ochrona przed skutkami oddzialywania cieplnego Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi i łączeniowymi Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych Ochrona dla zapewnienia bezpieczenstwa. Ochrona przed obnizeniem napiecia 4

6 PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne Dobór i montaż wyposażenia elektrycznego. Układy uziemiające i połączenia wyrównawcze instalacji informatycznych Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa Sprawdzanie. Sprawdzanie odbiorcze Wymagania dotyczace specjalnych instalacji lub lokalizacji. Pomieszczenia wyposazone w wanne lub/i basen natryskowy Wymagania dotyczace specjalnych instalacji lub lokalizacji. Pomieszczenia wyposazone w ogrzewacze 5

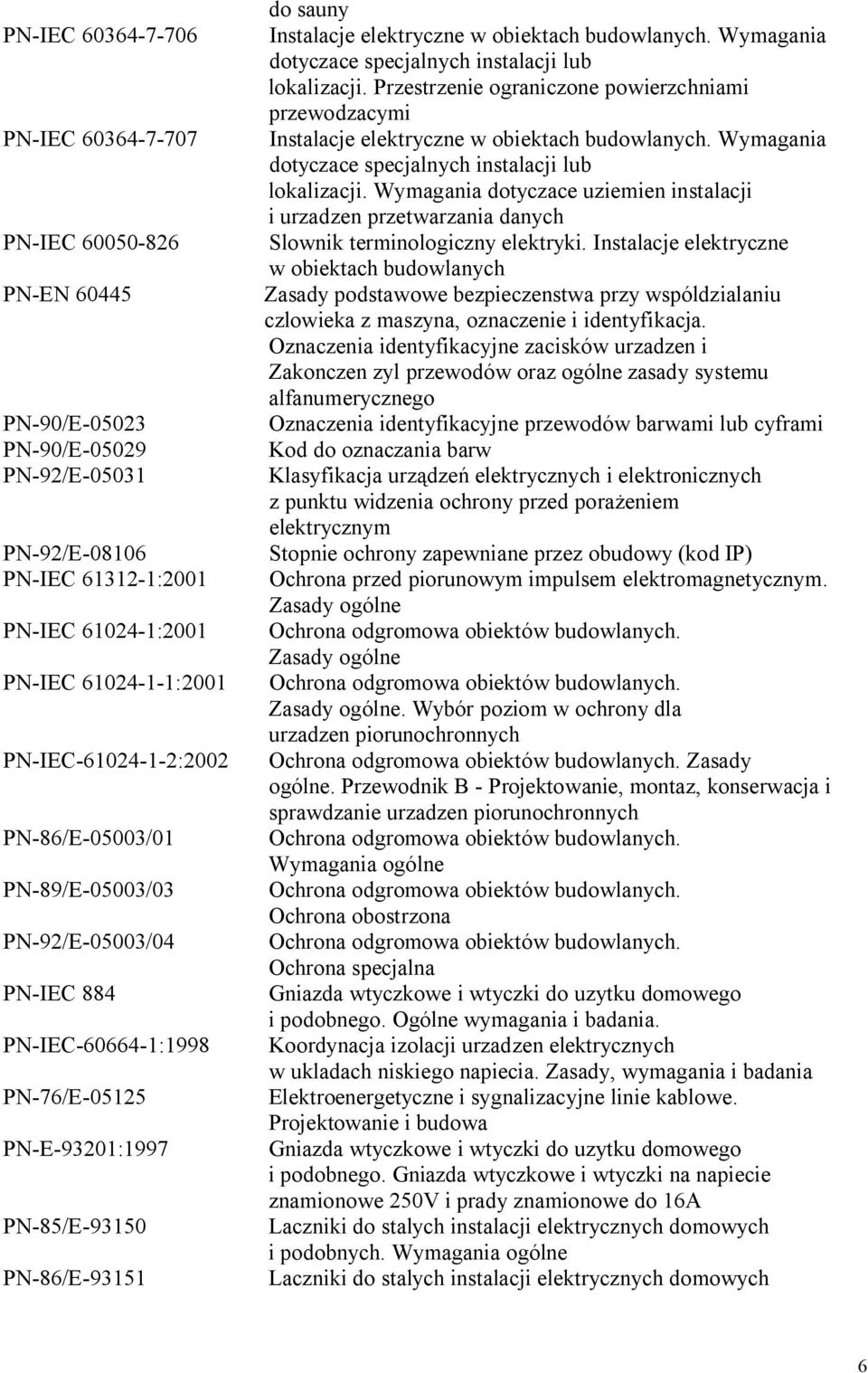

7 do sauny PN-IEC Wymagania dotyczace specjalnych instalacji lub lokalizacji. Przestrzenie ograniczone powierzchniami przewodzacymi PN-IEC Wymagania dotyczace specjalnych instalacji lub lokalizacji. Wymagania dotyczace uziemien instalacji i urzadzen przetwarzania danych PN-IEC Slownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych PN-EN Zasady podstawowe bezpieczenstwa przy wspóldzialaniu czlowieka z maszyna, oznaczenie i identyfikacja. Oznaczenia identyfikacyjne zacisków urzadzen i Zakonczen zyl przewodów oraz ogólne zasady systemu alfanumerycznego PN-90/E Oznaczenia identyfikacyjne przewodów barwami lub cyframi PN-90/E PN-92/E PN-92/E PN-IEC :2001 PN-IEC :2001 PN-IEC :2001 PN-IEC :2002 PN-86/E-05003/01 PN-89/E-05003/03 PN-92/E-05003/04 PN-IEC 884 PN-IEC :1998 PN-76/E PN-E-93201:1997 PN-85/E PN-86/E Kod do oznaczania barw Klasyfikacja urządzeń elektrycznych i elektronicznych z punktu widzenia ochrony przed porażeniem elektrycznym Stopnie ochrony zapewniane przez obudowy (kod IP) Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady ogólne Ochrona odgromowa obiektów budowlanych. Zasady ogólne Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziom w ochrony dla urzadzen piorunochronnych Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B - Projektowanie, montaz, konserwacja i sprawdzanie urzadzen piorunochronnych Ochrona odgromowa obiektów budowlanych. Wymagania ogólne Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona Ochrona odgromowa obiektów budowlanych. Ochrona specjalna Gniazda wtyczkowe i wtyczki do uzytku domowego i podobnego. Ogólne wymagania i badania. Koordynacja izolacji urzadzen elektrycznych w ukladach niskiego napiecia. Zasady, wymagania i badania Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Gniazda wtyczkowe i wtyczki do uzytku domowego i podobnego. Gniazda wtyczkowe i wtyczki na napiecie znamionowe 250V i prady znamionowe do 16A Laczniki do stalych instalacji elektrycznych domowych i podobnych. Wymagania ogólne Laczniki do stalych instalacji elektrycznych domowych 6

8 i podobnych. Laczniki nascienne do 16A, 250V. Glówne wymiary PN-83/E Laczniki instalacyjne powszechnego uzytku. Łączniki podtynkowe do 16A, 250V. PrPN-E Sprzet elektroinstalacyjny. Puszki instalacyjne PN-IEC-998:1997 Osprzet polaczeniowy do obwodów niskiego napiecia do uzytku domowego i podobnego PN-84/E Oswietlenie wnetrz swiatem elektrycznym PN-/E-04700:1998 Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzenia pomontażowych badań odbiorczych PN-IEC Rozdzielnice i sterownice niskonapieciowe BN-68/B Folia kalandrowana techniczna z uplastycznionego polichlorku winilu P SEP-E-0001 Prenorma SEP. Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa P SEP-E-0002 Prenorma SEP. Instalacje elektryczne w budynkach mieszkalnych. Podstawy planowania. Wyznaczanie mocy zapotrzebowanej BN-84/ Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania. PN-89/E Oznaczenia wielkosci i jednostki w elektryce. Telekomunikacja i elektronika. PN-92/E Próby srodowiskowe. Postanowienia ogólne. PN-93/T Urzadzenia i systemy elektroakustyczne. Stosowanie zlaczy do laczenia zespolów elektroakustycznych. PN-93/T Urzadzenia i systemy elektroakustyczne. Stosowanie zlaczy w urzadzeniach nadawczych i podobnych. PN-93/E-08390/11 Systemy alarmowe. Wymagania ogólne. Postanowienia ogólne. PN-93/E-08390/12 Systemy alarmowe. Wymagania ogólne. Zasilacze -parametry funkcjonalne i metody badan. PN-93/E-08390/13 Systemy alarmowe. Wymagania ogólne. Próby srodowiskowe. PN-93/E-08390/14 Systemy alarmowe. Wymagania ogólne. Zasady stosowania. PN-93/E-08390/22 Systemy alarmowe. Wlamaniowe systemy alarmowe. Ogólne wymagania i badania czujek. PN-93/E-08390/22 Systemy alarmowe. Systemy transmisji alarmu. Ogólne wymagania dotyczace systemów. PN-E Systemy sygnalizacji pozarowej. Projektowanie,zakladanie, odbiór, eksploatacja i konserwacja instalacji Inne normy i przepisy nie przywołane a obowiązujące i dotyczące instalacji elektrycznych w budynkach 4.2. Uwagi końcowe. 7

9 Całość prac wykonywać pod kierunkiem i nadzorem osoby uprawnionej w.g. Prawa Budowlanego, na podstawie dokumentacji wykonawczej, przepisów i norm. Skuteczność ochrony od porażeń należy potwierdzić pomiarami przed oddaniem obiektu do użytkowania. Przed przystąpieniem do prac należy opracować projekt wykonawczy. Wszelkie zmiany w dokumentacji należy uzgodnić z projektantem w formie pisemnej pod rygorem nieważności dokumentacji, łamania praw budowlanego. Projektant mgr inż. Adam Kurzawski 8

10
