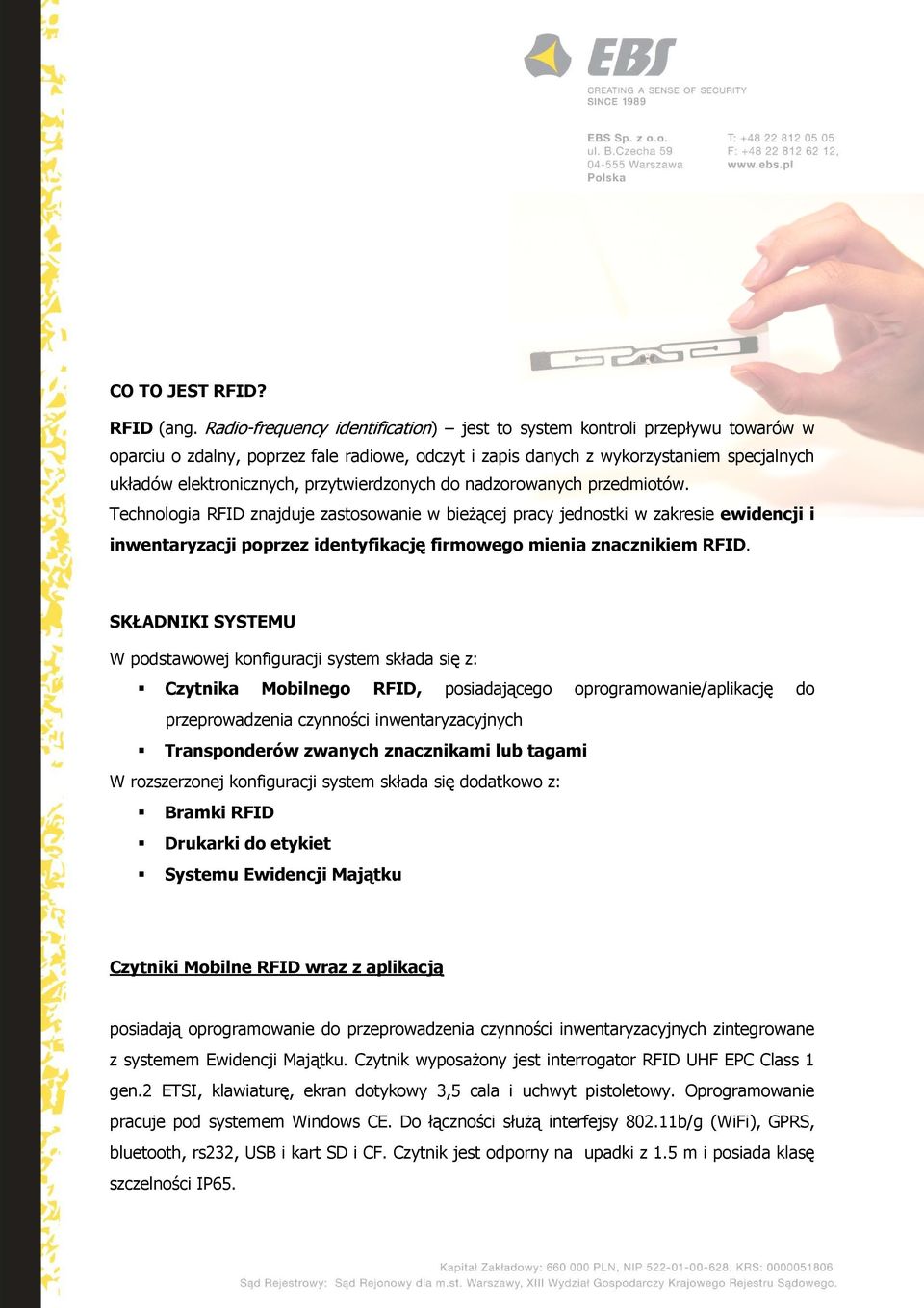

1 CO TO JEST RFID? RFID (ang. Radio-frequency identification) jest to system kontroli przepływu towarów w oparciu o zdalny, poprzez fale radiowe, odczyt i zapis danych z wykorzystaniem specjalnych układów elektronicznych, przytwierdzonych do nadzorowanych przedmiotów. Technologia RFID znajduje zastosowanie w bieŝącej pracy jednostki w zakresie ewidencji i inwentaryzacji poprzez identyfikację firmowego mienia znacznikiem RFID. SKŁADNIKI SYSTEMU W podstawowej konfiguracji system składa się z: Czytnika Mobilnego RFID, posiadającego oprogramowanie/aplikację do przeprowadzenia czynności inwentaryzacyjnych Transponderów zwanych znacznikami lub tagami W rozszerzonej konfiguracji system składa się dodatkowo z: Bramki RFID Drukarki do etykiet Systemu Ewidencji Majątku Czytniki Mobilne RFID wraz z aplikacją posiadają oprogramowanie do przeprowadzenia czynności inwentaryzacyjnych zintegrowane z systemem Ewidencji Majątku. Czytnik wyposaŝony jest interrogator RFID UHF EPC Class 1 gen.2 ETSI, klawiaturę, ekran dotykowy 3,5 cala i uchwyt pistoletowy. Oprogramowanie pracuje pod systemem Windows CE. Do łączności słuŝą interfejsy b/g (WiFi), GPRS, bluetooth, rs232, USB i kart SD i CF. Czytnik jest odporny na upadki z 1.5 m i posiada klasę szczelności IP65.

2 Do pamięci czytnika importowane są z bazy systemu Ewidencji Majątku dane środków trwałych i wyposaŝenia. Po wyborze opcji odczytu następuje automatyczne uruchomienie czytnika RFID a wyniki odczytu są prezentowane na ekranie czytnika.

3 Tagi RFID posiadają unikalne w skali globu numery identyfikacyjne, wszystkie inne tagi RFID znajdujące się w pomieszczeniu, ale nie będące częścią systemu ewidencji majątku są ignorowane. W przypadku pojawienia się w pomieszczeniu elementu oznakowanego prawidłowo tagiem RFID, który nie został przekazany czytnikowi z bazy głównej (np. Notebook pracownika z innego oddziału firmy) wyświetlana jest informacja poza zbiorem danych, a numer tagu jest zapamiętywany. Czytnik posiada łączność WiFi b/g oraz GSM, jako opcja moŝliwe jest natychmiastowe połączenie z serwerem w celu pobrania brakujących informacji. Po zakończeniu spisu dane są przekazywane do systemu przez sieć WiFi lub łączem USB. Dodatkowe funkcje: Karty identyfikacyjne RFID dla członków komisji spisowej (lub tylko dla Przewodniczącego) daje to moŝliwość rejestracji obecności członków komisji MoŜliwość blokowania/uruchamiania czytnika mobilnego RFID kartą RFID członka komisji spisowej Wspomaganie wystawiania dokumentów LT (likwidacja środka) Wspomaganie wystawiania dokumentów MT (zmiana lokalizacji środka) Łączność on Line z serwerem przy wykorzystaniu sieci WiFi lub transmisji GSM.

4 Tagi i etykiety RFID do znakowania przedmiotów łączy standard UHF EPC Class 1 gen.2 lecz mają one róŝny wygląd zewnętrzny i zastosowanie. Podstawowe z nich to: Etykiety RFID, do znakowania przedmiotów obojętnych radiowo czyli mebli, obrazów, dywanów, itp. mają rozmiar 100 x 50 mm, samoprzylepne podłoŝe i moŝliwość programowania i nadruku (opisu, kodu kreskowego) na drukarkach RFID. Etykiety te posiadają procesory RFID najnowszej generacji i nienaklejone mogą być czytane z odległości 5-6 metrów (uŝytkowy zasięg zaleŝy od podłoŝa i regulowanej mocy czytnika). Etykiety RFID oferowane do znakowania przedmiotów metalowych lub sprzętu elektronicznego, który moŝe być wyłączany podczas spisu mają samoprzylepne podłoŝe i moŝliwość programowania i nadruku (opisu, kodu kreskowego) na drukarkach RFID. Etykiety te posiadają procesory RFID najnowszej generacji i nienaklejone mogą być czytane z odległości 5-6 metrów (uŝytkowy zasięg zaleŝy od podłoŝa i regulowanej mocy czytnika). Do znakowania sprzętu elektronicznego, przedmiotów metalowych i pojemników z cieczami oferujemy rodzinę tagów OMNI-ID. Wykorzystują one unikalne rozwiązanie oparte na plasmonic structure zapewniające odbicie i ukierunkowanie fal radiowych. Tagi występują w róŝnych rozmiarach w formie z etykietą i w obudowie ABS. Mogą być klejone, przykręcane lub mocowane magnetycznie. Tagi Omni-ID Flex o grubości zaledwie 2,5 mm świetnie nadają się do znakowania notebook ów.

5 Drukarka RFID Drukarka słuŝąca do programowania i nadruków na etykietach RFID SATO GL408. Metoda Drukowania: Termotransferowa/Termiczna Rozdzielczość Wydruku: 203dpi (8dpmm) DZIAŁANIE SYSTEMU W obszarze środków trwałych zastosowanie RFID to: Oznakowanie pomieszczeń / sektorów Znakowanie elementów majątku poprzez tworzenie etykiet RFID i naklejanie tagów Sczytywanie tagów za pomocą mobilnego czytnika Automatyczną rejestrację spisu z natury ułatwia oznakowanie pomieszczeń znacznikami RFID. Mogą być one zamontowane w dowolnym, widocznym lub ukrytym miejscu. Pracownik, który przeprowadza inwentaryzację korzysta z przenośnego czytnika RFID do odczytu kodu pomieszczenia oraz odczytu znaczników umieszczonych na przedmiotach. Odczytywanie czytnikiem RFID informacje są gromadzone w pamięci czytnika i porównane z uprzednio wprowadzoną do pamięci listą składników majątku zaczerpniętą z bazy systemu. Aplikacja czytnika współpracuje m.in. z systemem SAP, skąd w dowolnym formacie moŝna wyeksportować listę ewidencji środków trwałych. Zainstalowanie stałych czytników (bramek) na granicach stref chronionych umoŝliwia monitorowanie przemieszczeń mienia oraz kontrola ruchu wyposaŝenia wnoszonego i opuszczającego jednostkę.

6 Zalety rozwiązań z wykorzystaniem techniki RFID: Odczyt odbywa się natychmiast po znalezieniu oznakowanego obiektu w zasięgu czytnika - nie ma potrzeby wzajemnej widoczności czytnika RFID i identyfikatora Czytnik RFID moŝe odczytać wiele etykiet równocześnie. Ze względu na przenikalność fal radiowych etykieta RFID moŝe być umieszczona wewnątrz składnika majątku. Nie ma konieczności umieszczenia znacznika RFID w miejscu widocznym. MoŜna dobrać dla niego bezpieczne miejsce, gdzie nie będzie naraŝony na uszkodzenia lub na ujawnienie. Znaczniki RFID mogą być z powodzeniem stosowane w warunkach przemysłowych. Tagi mogą mieć zakodowane informacje, np. numer pomieszczenia, nazwę przedmiotu i numer etykiety/taga co znacznie ułatwia ewidencję DuŜy zasięg Zmniejszenie kosztów inwentaryzacji poprzez znaczące skrócenie czasu jej przeprowadzania, mniejszą ilość zaangaŝowanych osób Brak konieczności przerywania pracy, wyłączania sprzętu aby odczytać numer lub kod kreskowy MoŜliwość szybkiego uzgadniania stanów i wprowadzania zmian. Trwałość i estetyka znakowania. MoŜliwość przeprowadzania częściowych kontroli. Łatwe uzyskanie informacji i raportów o stanie mienia. Przeciwdziałanie kradzieŝom sprzętu lub niewłaściwemu jego wykorzystywaniu.

7 Niektóre z wdroŝonych projektów wykorzystujących system RFID: PROJEKT: Inwentaryzacja elementów linii produkcyjnej w fabryce mebli IKEA TERMIN WDROśENIA: 2008 WIELKOŚĆ PROJEKTU: 200 tys. otagowanych elementów, Euro PROJEKT: Port przeładunkowy w Świnoujściu TERMIN WDROśENIA: 2011 WIELKOŚĆ PROJEKTU: Ponad Euro Wysoko zautomatyzowany terminal; system obejmuje zarządzanie ruchem, przypisywanie tagów pojazdom, automatyczne waŝenie, sczytywanie, automatyczne bramki na granicach stref. PROJEKT: Archiwa Krajowego Rejestru Sądowego w Warszawie TERMIN WDROśENIA: 2009 WIELKOŚĆ PROJEKTU: 0,5 mln otagowanych akt i teczek, wartość Euro PROJEKT: Biblioteka Uniwersytetu Jagiellońskiego w Krakowie TERMIN WDROśENIA: 2010 WIELKOŚĆ PROJEKTU: tyś. otagowanych ksiąŝek i czasopism, Euro. Zaawansowany system biblioteczny oparty na RFID, wyposaŝony m.in. w stanowisko bezobsługowych wypoŝyczeń, zwrotów (równieŝ zewnętrzne czynne 24h) i bramki antykradzieŝowe.
