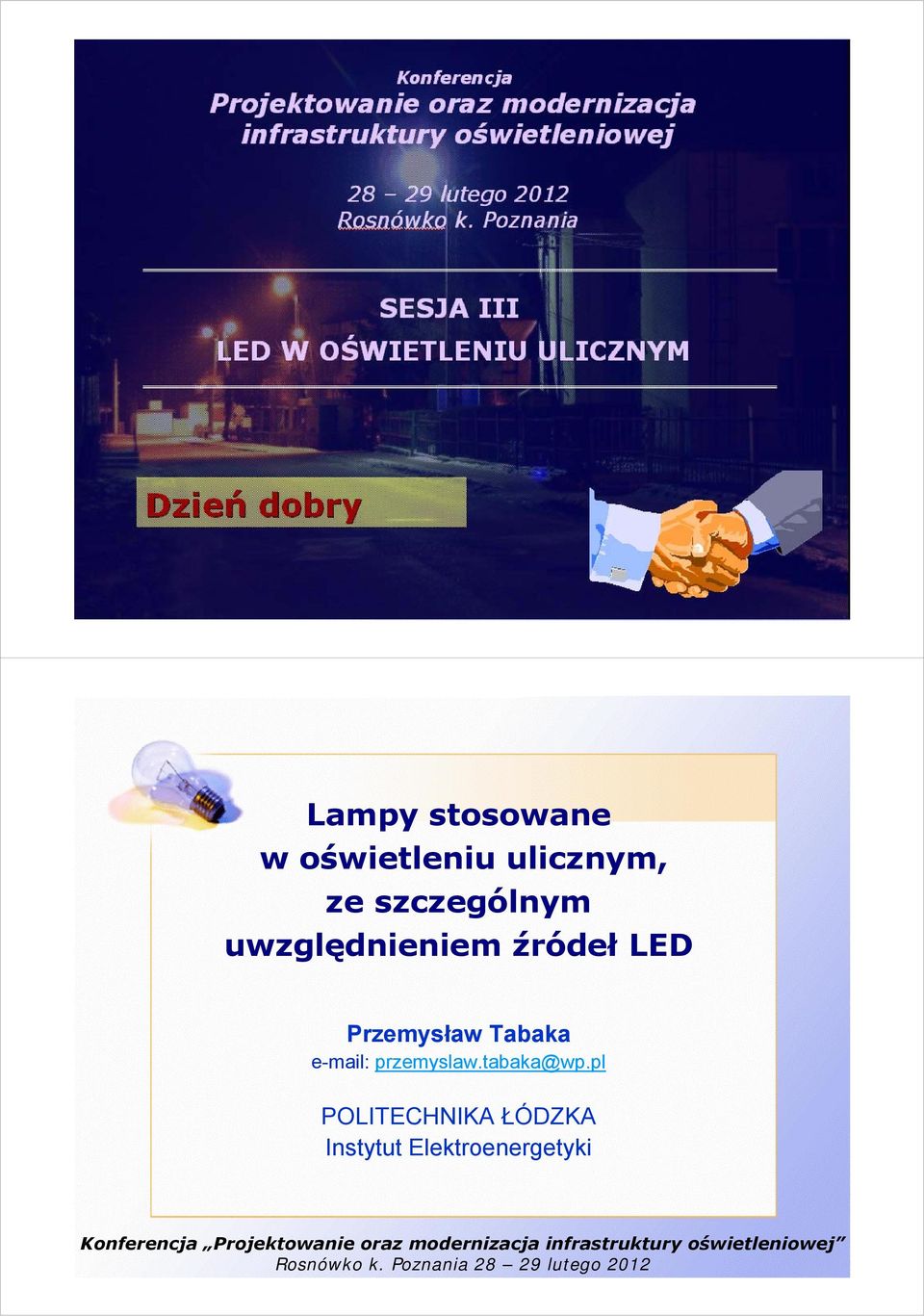

1 Lampy stosowane w oświetleniu ulicznym, ze szczególnym uwzględnieniem źródeł LED Przemysław Tabaka przemyslaw.tabaka@wp.pl POLITECHNIKA ŁÓDZKA Instytut Elektroenergetyki

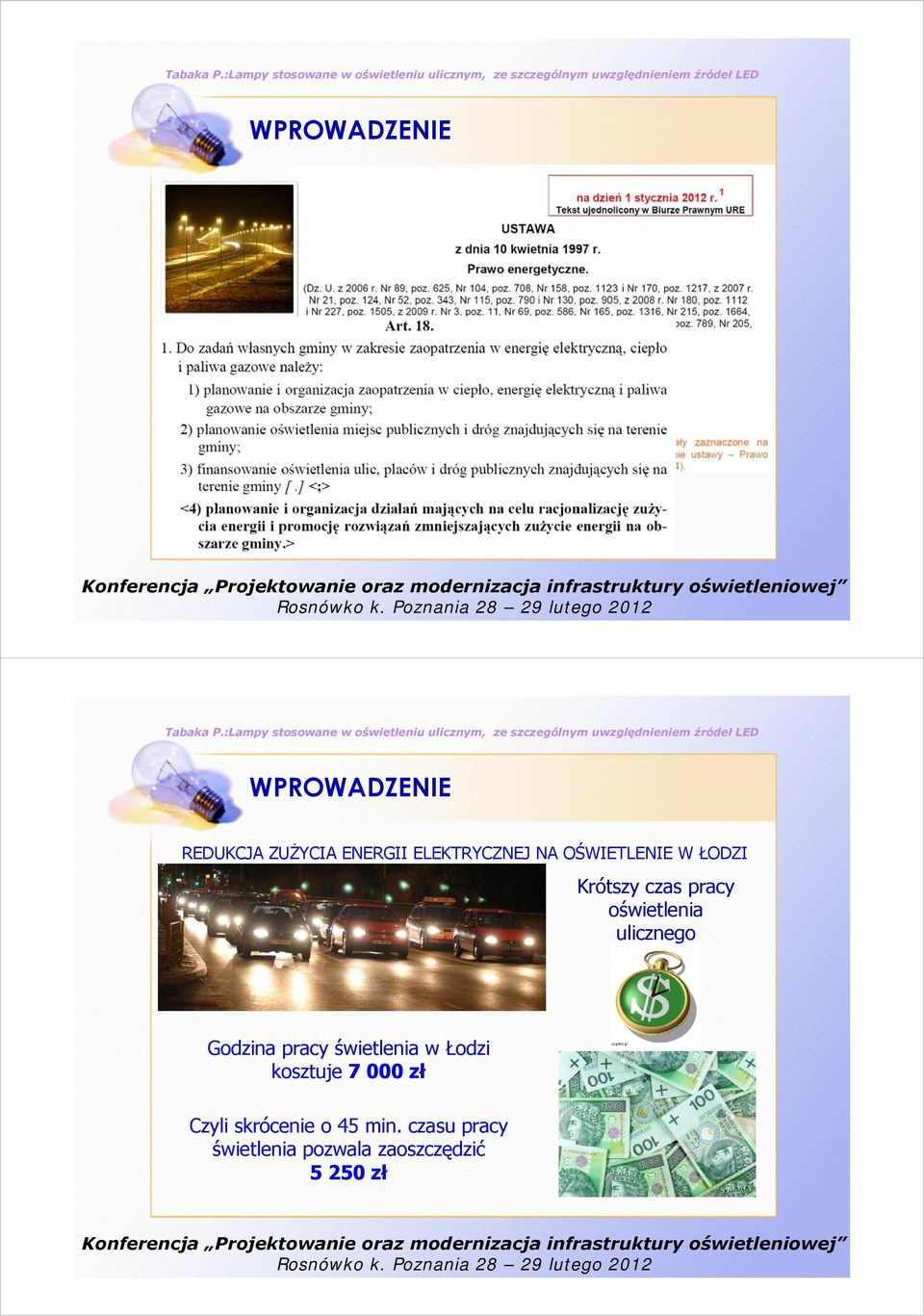

2 WPROWADZENIE WPROWADZENIE REDUKCJA ZUŻYCIA ENERGII ELEKTRYCZNEJ NA OŚWIETLENIE O W ŁODZI Krótszy czas pracy oświetlenia ulicznego Godzina pracy świetlenia w Łodzi kosztuje złz Czyli skrócenie o 45 min. czasu pracy świetlenia pozwala zaoszczędzi dzić złz

Godzina pracy świetlenia w Łodzi kosztuje 7 000 złz Czyli

3 WPROWADZENIE CZYNNIKI WPŁYWAJ YWAJĄCE NA KOSZTY INSTALACJI OŚWIETLENIA O DROGOWEGO 1. Rodzaj źródeł światła; 2. Rodzaj i właściwości opraw oświetleniowych; 3. Założona wartość luminancji lub średniego natężenia oświetlenia; 4. Układ rozmieszczenia opraw oświetleniowych; 5. Wysokość zawieszenia opraw; 6. Współczynnik zapasu i system konserwacji oświetlenia; 7. Właściwości odbiciowe nawierzchni drogi; 8. Sposób rozwiązania sieci oświetleniowej; 9. Przyjęty system sterowania; 10. Zmiana poziomów oświetlenia w okresie zmniejszonego natężenia ruchu. Parametry charakteryzujące ce źródła światła Parametry elektryczne Parametry fotometryczne Parametry kolorymetryczne Parametry geometryczne i i konstrukcyjne Parametry eksploatacyjne

Współczynnik zapasu i system konserwacji oświetlenia; 7. Właściwości odbiciowe nawierzchni drogi; 8. Sposób rozwiązania sieci oświetleniowej; 9. Przyjęty system sterowania; 10.

4 Parametry charakteryzujące ce źródła światła Parametry elektryczne napięcie znamionowe U n [V] znamionowy prąd I n [A] współczynnik mocy cos ϕ [-] częstotliwość napięcia zasilającego f [Hz] Parametry charakteryzujące ce źródła światła Parametry fotometryczne strumień świetlny Φ [lm] skuteczność świetlna η [lm/w] trwałość T [h] światłość I [cd] współczynnik tętnienia w [-] Jeden z najistotniejszych parametrów z punktu ograniczenia zużycia energii elektrycznej

światła Parametry fotometryczne strumień świetlny Φ [lm] skuteczność świetlna η [lm/w] trwałość T [h] światłość I

5 Parametry charakteryzujące ce źródła światła Parametry kolorymetryczne temperatura barwowa (najbliższa)t c(n) [K] ogólny wskaźnik oddawania barw R a [-] szczegółowy wskaźnik oddawania barw R i [-] współrzędne trójchromatyczne x, y [-] Parametry charakteryzujące ce źródła światła Parametry geometryczne i i konstr. wymiary źródła wysokość punktu świetlnego rodzaj bańki typ trzonka

barw R i [-] współrzędne trójchromatyczne x, y [-] Parametry charakteryzujące ce źródła światła

6 Parametry charakteryzujące ce źródła światła Parametry eksploatacyjne temperatura otoczenia T o [C] dozwolona pozycja pracy rodzina charakterystyk ilustrujących zmiany: prądu, mocy, strumienia świetlnego w czasie od momentu rozruchu lampy spadek strumienia świetlnego w czasie eksploat. skuteczność świetlna trwałość Skuteczność świetlna Skuteczność świetlna źródła światła η = Φ P Skuteczność świetlna źródła światła z układem zapłonowym η = Φ P + ΔP Straty mocy w dławiku +

lampy spadek strumienia świetlnego w czasie eksploat.

7 Trwałość Trwałość techniczna (średnia) Liczba godzin pracy źródeł światła, po której połowa lamp z badanej próbki ulegnie uszkodzeniu n 100% 50% 0% T t Trwałość Trwałość ekonomiczna (użyteczna) Liczba godzin pracy źródeł światła, po której strumień świetlny spada poniżej ustalonej wartości (zwykle 70%) 100% 90% 80% 70% 60% 50% 0 T e t [h]

ekonomiczna (użyteczna) Liczba godzin pracy źródeł światła, po której strumień

8 Wybrane parametry źródeł światła Źródło światła Temp. barwowa Wskaźnik odd. barw Skuteczność świetlna Trwałość w godz. żarówki bliski tys. halogeny bliski tys. świetlówki tys. lampy MIX tys. rtęciówki tys. metalohalogen tys. WLS tys. NLS - Brak tys. LED > tys. Źródła światła w oświetleniu ulicznym LED Lampy gazowe Świetlówki Niskoprężne l. sodowe Lampy metalo- -halogenkowe Lampy żarowe Lampy rtęciowe Wysokoprężne l. sodowe

rtęciówki 3900-4200 40-69 32-58 20 tys. metalohalogen 3000-6000 70-95 70-120 15-20 tys. WLS 2000-3000 25-80 100-120 120 25 tys. NLS - Brak 100-220 12 tys.

9 Klasyfikacja diod LED Ze względu na moc Diody małej mocy To takie których moc jednostkowa jest mniejsza niż 1 W (od 10 do 100 mw) Diody dużej mocy To takie których moc jednostkowa wynosi od 1 W wzwyż (1 W, 2 W, 4 W, 10 W) Ze względu barwę światła Diody kolorowe czerwone zielone żółte niebieskie Diody białe RGB z lumioforem Półprzewodnikowe źródła światła Diody białe Mieszanie światła a w diodach LED umieszcza się w jednej obudowie 3 chipy LED tworzące diodę RGB Konwersja światła wzbudzenie żółtego luminoforu za pomocą światła diody niebieskiej

zielone żółte niebieskie Diody białe RGB z lumioforem Półprzewodnikowe źródła światła Diody białe Mieszanie światła a w diodach LED

10 Orientacyjne ceny netto wybranych lamp Wysokoprężne lampy sodowe z bańką eliptyczną powlekaną moc 50 W 70 W 100 W 150 W 250 W 400 W cena 52,00zł 52,00zł 72,15zł 72,15zł 76,10zł 94,90zł Wysokoprężne lampy sodowe z bańką cylindryczną przezrocz. cena x 48,60zł x 61,75zl 74,40 82,70zł Lampy metalohalogenkowe z bańką przezroczystą, powlekaną cena x 104,50zł 110,00zł 122,00zł 154,50zł 175,00zł Niskoprężne lampy sodowe moc 18 W 35 W* 55 W* 90 W* 135 W 180 W cena 92,00zł 80,00zł 89,00zł 115,00zł 145,00zł 209,00zł * - produkt wycofywany Źródło LED do oświetlania dróg trzonek na gwint E40 matryca LED radiator 28 LED o mocy 1 W każda 350,00zł

cena x 48,60zł x 61,75zl 74,40 82,70zł Lampy metalohalogenkowe z bańką przezroczystą, powlekaną cena x 104,50zł 110,00zł 122,00zł 154,50zł 175,00zł Niskoprężne

11 Źródło LED do oświetlania dróg uszczelka układ zasilający Parametry elektryczne oraz fotometryczne Źródło 28 LED WLS 100 W WLS 150 W Moc [W] Strumień świetlny [lm] Skuteczność świetlna [lm/w] deklar. pomiar deklar. pomiar deklar. pomiar * *- skuteczność świetlna luminescencyjna 1 układ lampa + dławik

12 Prognozy wzrostu skuteczności diod LED zimno-biała ciepło-biała Prognozy dotyczą biało-świec wiecących cych diod LED opartych na dotychczas osiągni gniętych wynikach laboratoryjnych Wyeliminować przy źródle 28 LED C L TUZ X X X Układ pracy wysokopręż ężnej lampy sodowej z kompensacją mocy biernej Wnętrze oprawy ulicznej (komora osprzętu elektr.) WLS 28 LED

laboratoryjnych Wyeliminować przy źródle 28 LED C L TUZ X X X Układ pracy wysokopręż

13 Temperatura na powierzchni źródła LED Matryca Radiator Radiator Źródło poza oprawą Źródło w oprawie Parametry diod LED są wyjątkowo czułe na zmiany temperatury złącza, co zmusza do szczególnego zwrócenia uwagi na problem odprowadzania ciepła Źródło LED do oświetlania dróg 56 diod LED (łączna moc 73 W, strumień 4200 lm)

temperatury złącza, co zmusza do szczególnego zwrócenia uwagi na problem

14 Źródło LED do oświetlania dróg 56 diod LED Moc oprawy 66 W Strumień 4200 lm 168 diod LED Moc oprawy 198 W Strumień lm 112 diod LED Moc oprawy 132 W Strumień 8400 lm 224 diod LED Moc oprawy 254 W Strumień lm Źródło LED do oświetlania dróg Dziewięć istniejących słupów stalowych o wysokości 9 m z z oprawami do wysokoprężnych lamp sodowych o mocy 400 W zamieniono na dziewięć nowych słupów Oświetlenie LED-owe ulicy Kościuszki w Kaliszu aluminiowych z innowacyjnymi, czteromodułowymi oprawami z diodami LED, o mocy 132 W każda.

istniejących słupów stalowych o wysokości 9 m z z oprawami do wysokoprężnych lamp sodowych o mocy 400 W zamieniono na dziewięć nowych

15 Źródła światła w oświetleniu ulicznym - na terenie miasta Łodzi Źródło WLS LRF LED Moc [W] hybrydowe Liczba 16tys. tys. 88tys. tys. 9 tys. 7 tys. 9 tys. 8 tys. 16szt. szt. ŁÓDŹ Podsumowanie Diody LED to nowoczesne i dynamicznie rozwijające się źródła światła Niestety wiele informacji (danych) nt. LED-ów jest mało rzetelna Realna skuteczność świetlna diod LED nie przekracza 50 lm/w Trwałość LED jest uzależniona od temperatury Duże zainteresowanie diodami LED jest w głównej mierze efektem sprawnie działającego marketingu Brak doświadczeń w eksploatacji LED w oświetleniu ulicznym

ŁÓDŹ Podsumowanie Diody LED to nowoczesne i dynamicznie rozwijające się źródła światła Niestety wiele informacji (danych) nt.

16 KONIEC PREZENTACJI......DZIĘKUJĘ ZA UWAGĘ
