1. System 100/60 - poziomy

Wielkość: px
Rozpocząć pokaz od strony:

Download "1. System 100/60 - poziomy"

Transkrypt

1 SYSTEMY ODPROWADZENIA SPALIN W KOTŁACH TURBO LUB Z WYMUSZONYM WYRZUTEM SPALIN Firma Thermona oferuje systemy odprowadzenia spalin w kilku typowych wersjach. W odprowadzeniach poziomych gdzie uŝywa się rozmiaru 100 mm (125mm) dla zasysania powietrza i 60 mm (80mm) dla wylotu spalin a takŝe systemu rozdzielnemu, uzywając rozdzielacza 2x80mm. Maksymalna długość odprowadzenia spalin zaleŝna jest od jego średnicy (rys. poniŝej) z uwzględnieniem zastosowania kolan 90 co zmniejsza długość komina o 0,75 m a przy skrętce 45 o 0,50 m. Komin w kotłach kondensacyjnych musi być ze spadkiem 1% w kierunku kotła. System odprowadzania spalin w kotłach kondensacyjnych nie musi być wyposaŝany w dodatkowy element do odprowadzania kondensatu. Odejście kondensatu z kotła musí być droŝne i mieć zamontowany syfon z odprowadzeniem do kanalizacji. 1. System 100/60 - poziomy maksymalna długość odprowadzenia spalin typ 14, 20, 28 = 0,5-3 m typ 28 TKZA = 0,3-1,5m (włoŝyć przesłonę Ø 82) 1,6-3 m (bez przesłony) max. strata ciśnienia 80Pa nachylenie 1% w kierunku do kotła zmniejszenie max. długości przy zastosowaniu kolana o: 90 = 0,75 m 45 = 0,50m Przyłącze pionowe z króćcami pomiarowymi Przy montaŝu kotłów (od 11 kw) obowiązkowo stosować w/w element do pomiaru spalin. 1x na 2 lata obowiązkowo naleŝy sprawdzić zawartość spalin i ewentualnie skorygować pracę kotła poprzez odpowiednie regulacje

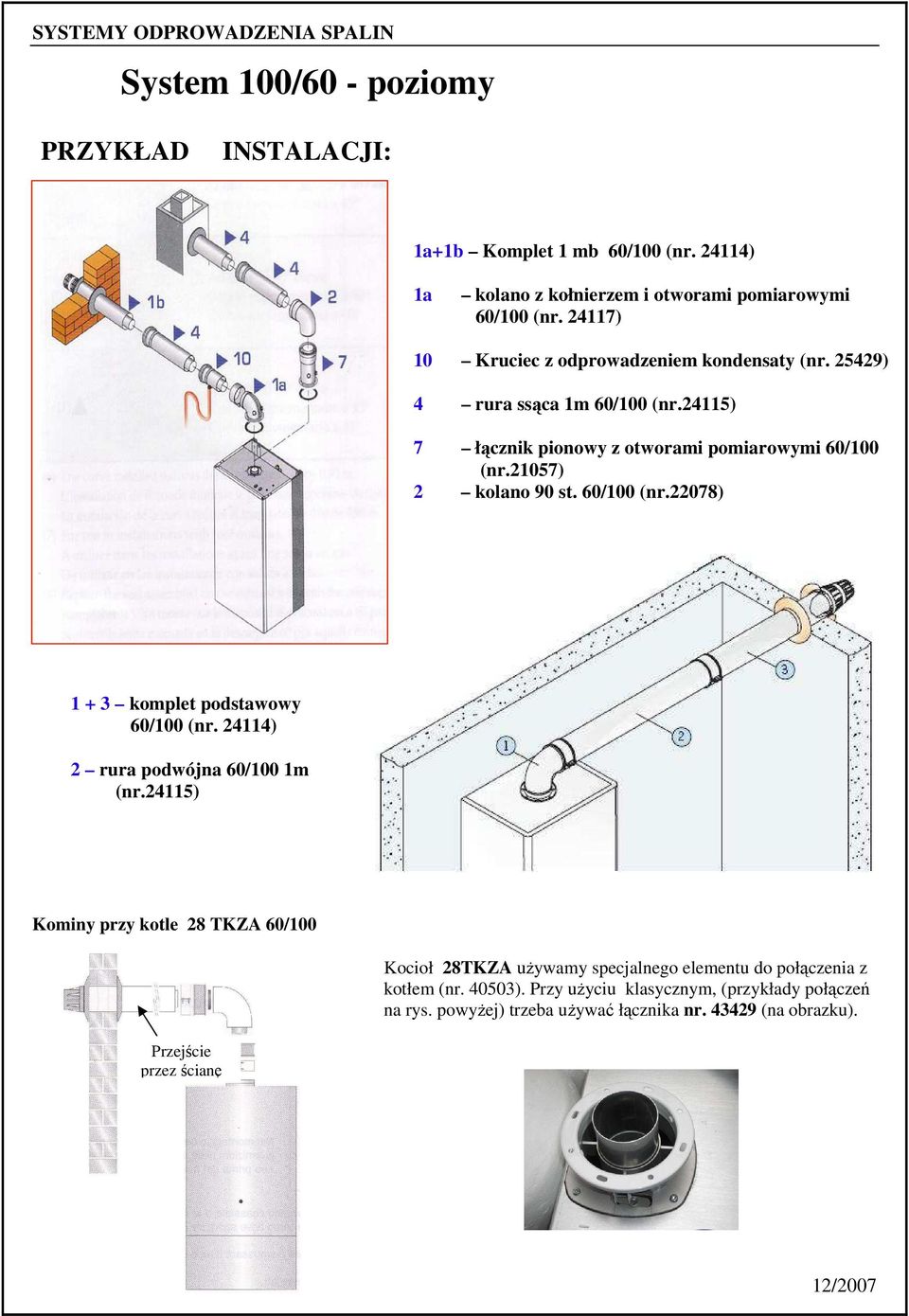

2 System 100/60 - poziomy PRZYKŁAD INSTALACJI: 1a+1b Komplet 1 mb 60/100 (nr ) 1a kolano z kołnierzem i otworami pomiarowymi 60/100 (nr ) 10 Kruciec z odprowadzeniem kondensaty (nr ) 4 rura ssąca 1m 60/100 (nr.24115) 7 łącznik pionowy z otworami pomiarowymi 60/100 (nr.21057) 2 kolano 90 st. 60/100 (nr.22078) komplet podstawowy 60/100 (nr ) 2 rura podwójna 60/100 1m (nr.24115) Kominy przy kotle 28 TKZA 60/100 Kocioł 28TKZA uŝywamy specjalnego elementu do połączenia z kotłem (nr ). Przy uŝyciu klasycznym, (przykłady połączeń na rys. powyŝej) trzeba uŝywać łącznika nr (na obrazku). Przejście przez ścianę

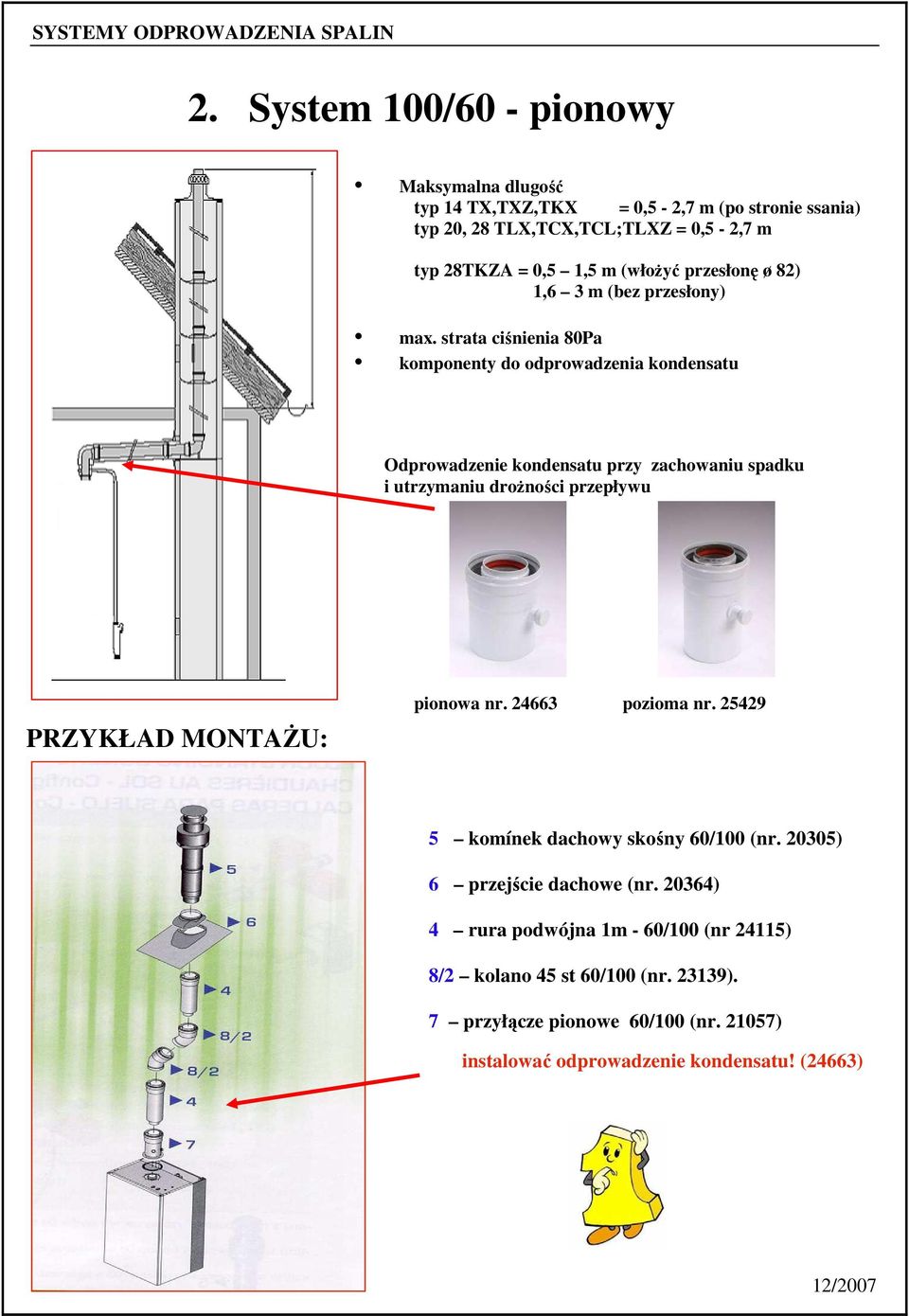

3 2. System 100/60 - pionowy Maksymalna dlugość typ 14 TX,TXZ,TKX = 0,5-2,7 m (po stronie ssania) typ 20, 28 TLX,TCX,TCL;TLXZ = 0,5-2,7 m typ 28TKZA = 0,5 1,5 m (włoŝyć przesłonę ø 82) 1,6 3 m (bez przesłony) max. strata ciśnienia 80Pa komponenty do odprowadzenia kondensatu Odprowadzenie kondensatu przy zachowaniu spadku i utrzymaniu droŝności przepływu PRZYKŁAD MONTAśU: pionowa nr pozioma nr komínek dachowy skośny 60/100 (nr ) 6 przejście dachowe (nr ) 4 rura podwójna 1m - 60/100 (nr 24115) 8/2 kolano 45 st 60/100 (nr ). 7 przyłącze pionowe 60/100 (nr ) instalować odprowadzenie kondensatu! (24663)

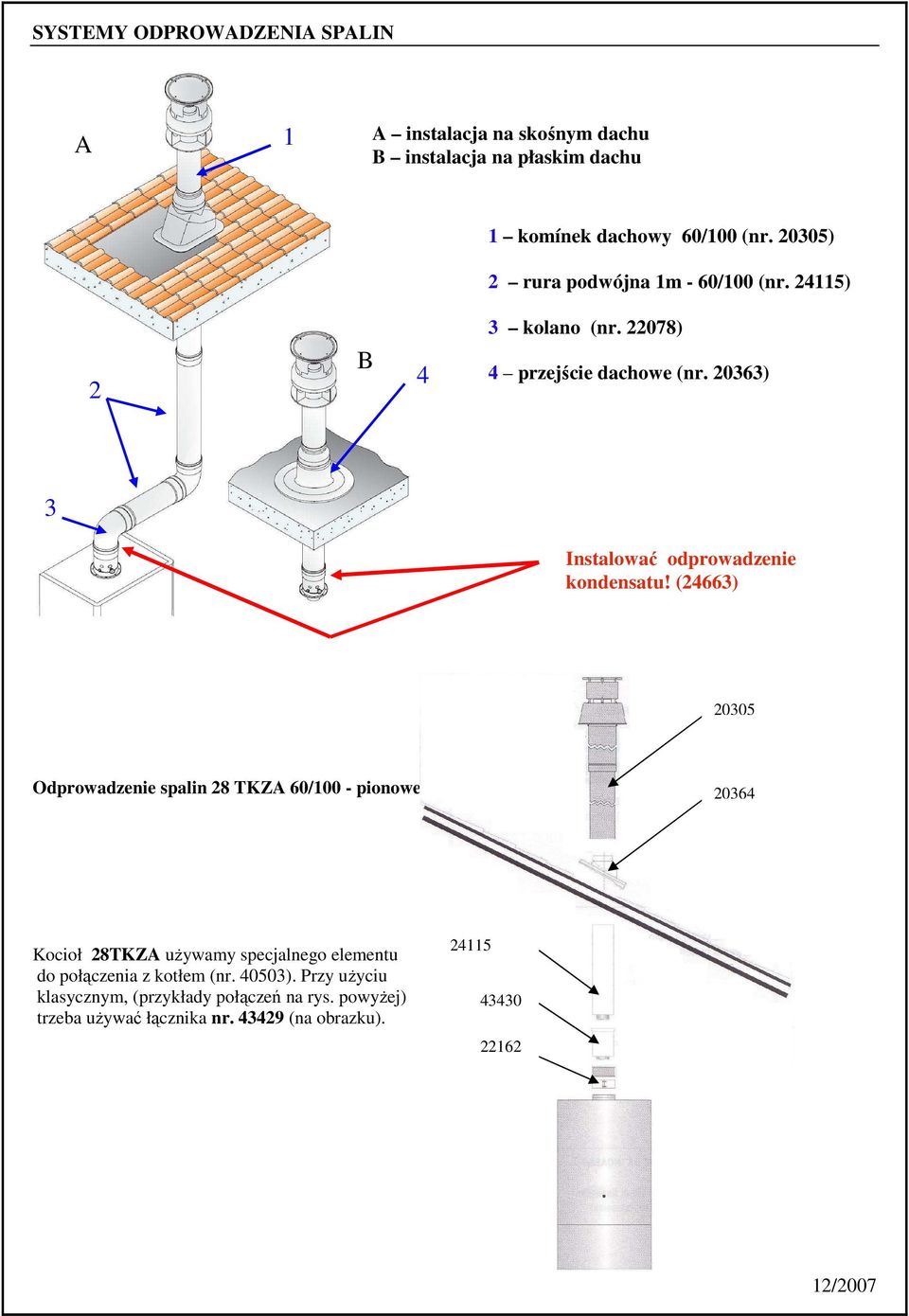

4 A 1 A instalacja na skośnym dachu B instalacja na płaskim dachu 1 komínek dachowy 60/100 (nr ) 2 rura podwójna 1m - 60/100 (nr ) 2 B 4 3 kolano (nr ) 4 przejście dachowe (nr ) 3 Instalować odprowadzenie kondensatu! (24663) Odprowadzenie spalin 28 TKZA 60/100 - pionowení Kocioł 28TKZA uŝywamy specjalnego elementu do połączenia z kotłem (nr ). Przy uŝyciu klasycznym, (przykłady połączeń na rys. powyŝej) trzeba uŝywać łącznika nr (na obrazku)

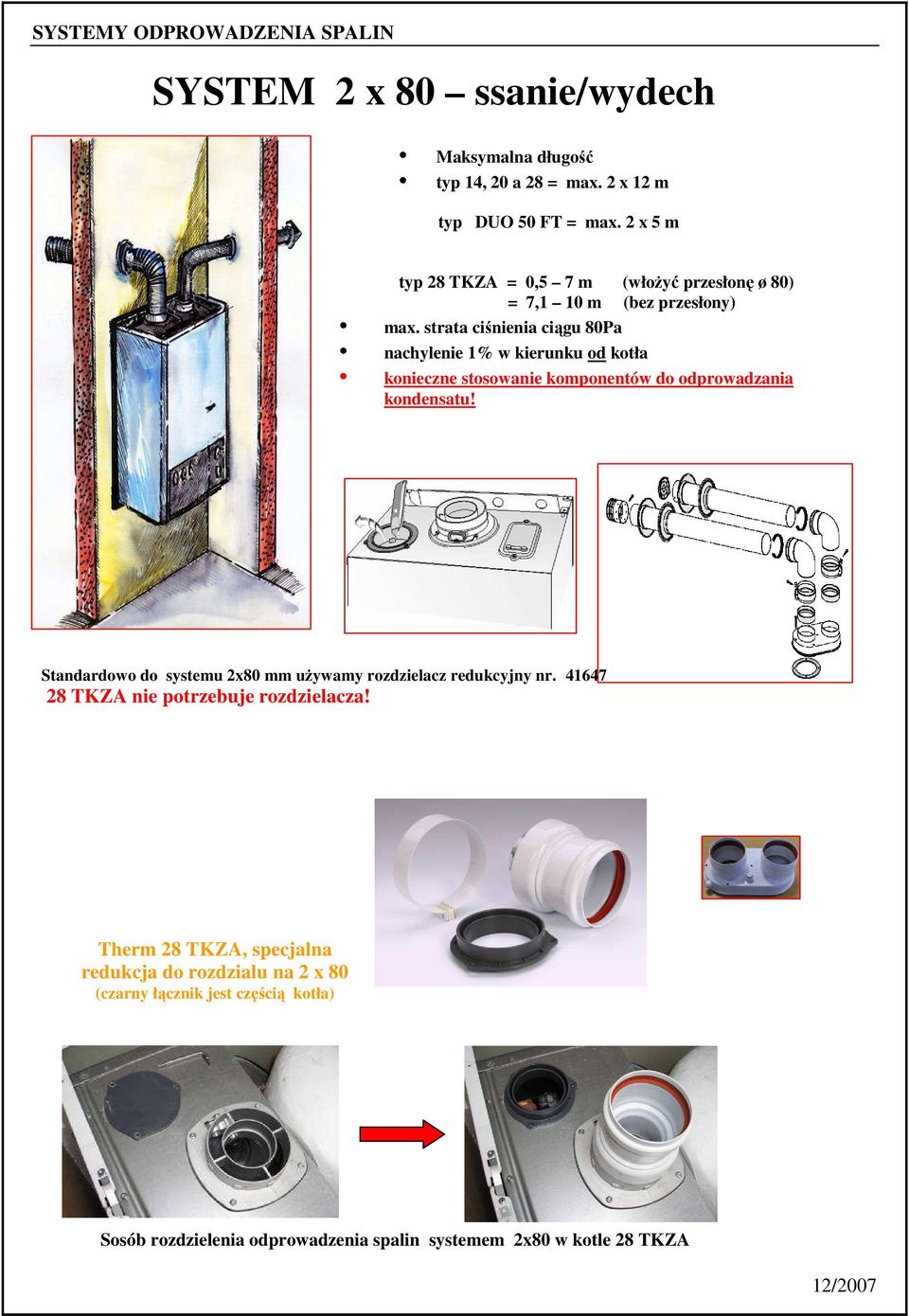

5 SYSTEM 2 x 80 ssanie/wydech Maksymalna długość typ 14, 20 a 28 = max. 2 x 12 m typ DUO 50 FT = max. 2 x 5 m typ 28 TKZA = 0,5 7 m (włoŝyć przesłonę ø 80) = 7,1 10 m (bez przesłony) max. strata ciśnienia ciągu 80Pa nachylenie 1% w kierunku od kotła konieczne stosowanie komponentów do odprowadzania kondensatu! Standardowo do systemu 2x80 mm uŝywamy rozdzielacz redukcyjny nr TKZA nie potrzebuje rozdzielacza! Therm 28 TKZA, specjalna redukcja do rozdzialu na 2 x 80 (czarny łącznik jest częścią kotła) Sosób rozdzielenia odprowadzenia spalin systemem 2x80 w kotle 28 TKZA

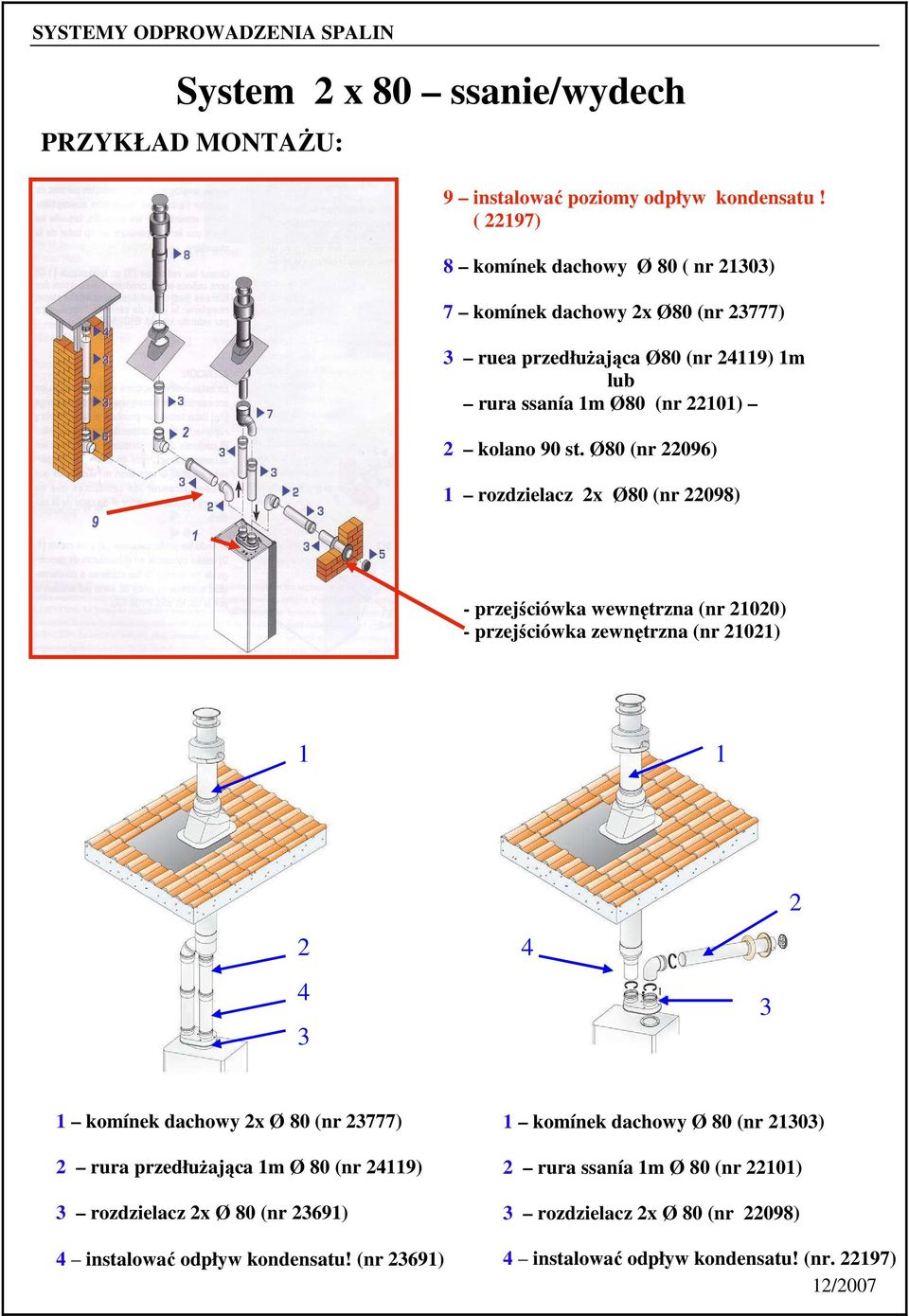

6 System 2 x 80 ssanie/wydech PRZYKŁAD MONTAśU: 9 instalować poziomy odpływ kondensatu! ( 22197) 8 komínek dachowy Ø 80 ( nr 21303) 7 komínek dachowy 2x Ø80 (nr 23777) 3 ruea przedłuŝająca Ø80 (nr 24119) 1m lub rura ssanía 1m Ø80 (nr 22101) 2 kolano 90 st. Ø80 (nr 22096) 1 rozdzielacz 2x Ø80 (nr 22098) 1 - przejściówka wewnętrzna (nr 21020) - przejściówka zewnętrzna (nr 21021) komínek dachowy 2x Ø 80 (nr 23777) 2 rura przedłuŝająca 1m Ø 80 (nr 24119) 3 rozdzielacz 2x Ø 80 (nr 23691) 4 instalować odpływ kondensatu! (nr 23691) 1 komínek dachowy Ø 80 (nr 21303) 2 rura ssanía 1m Ø 80 (nr 22101) 3 rozdzielacz 2x Ø 80 (nr 22098) 4 instalować odpływ kondensatu! (nr )

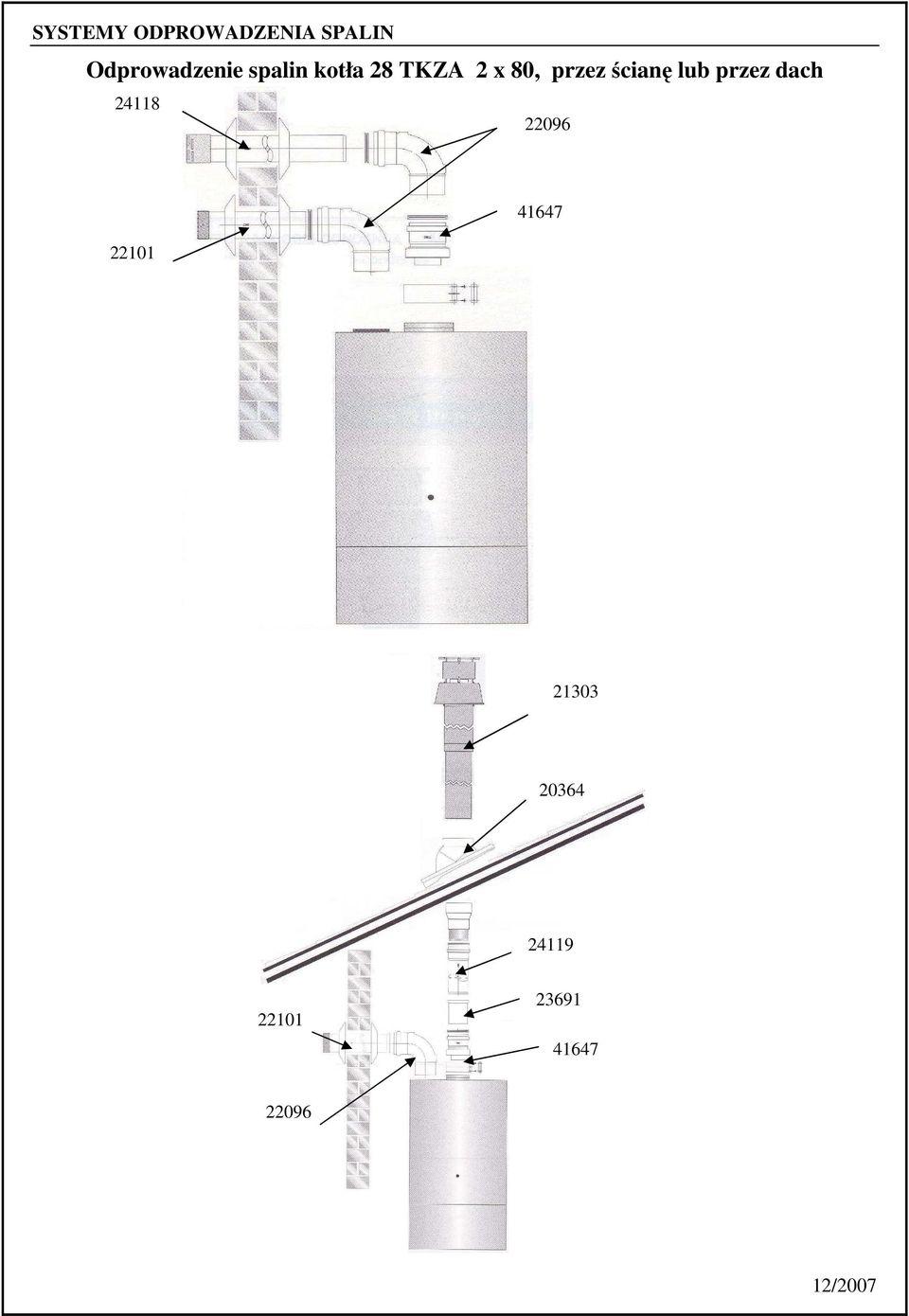

7 Odprowadzenie spalin kotła 28 TKZA 2 x 80, przez ścianę lub przez dach

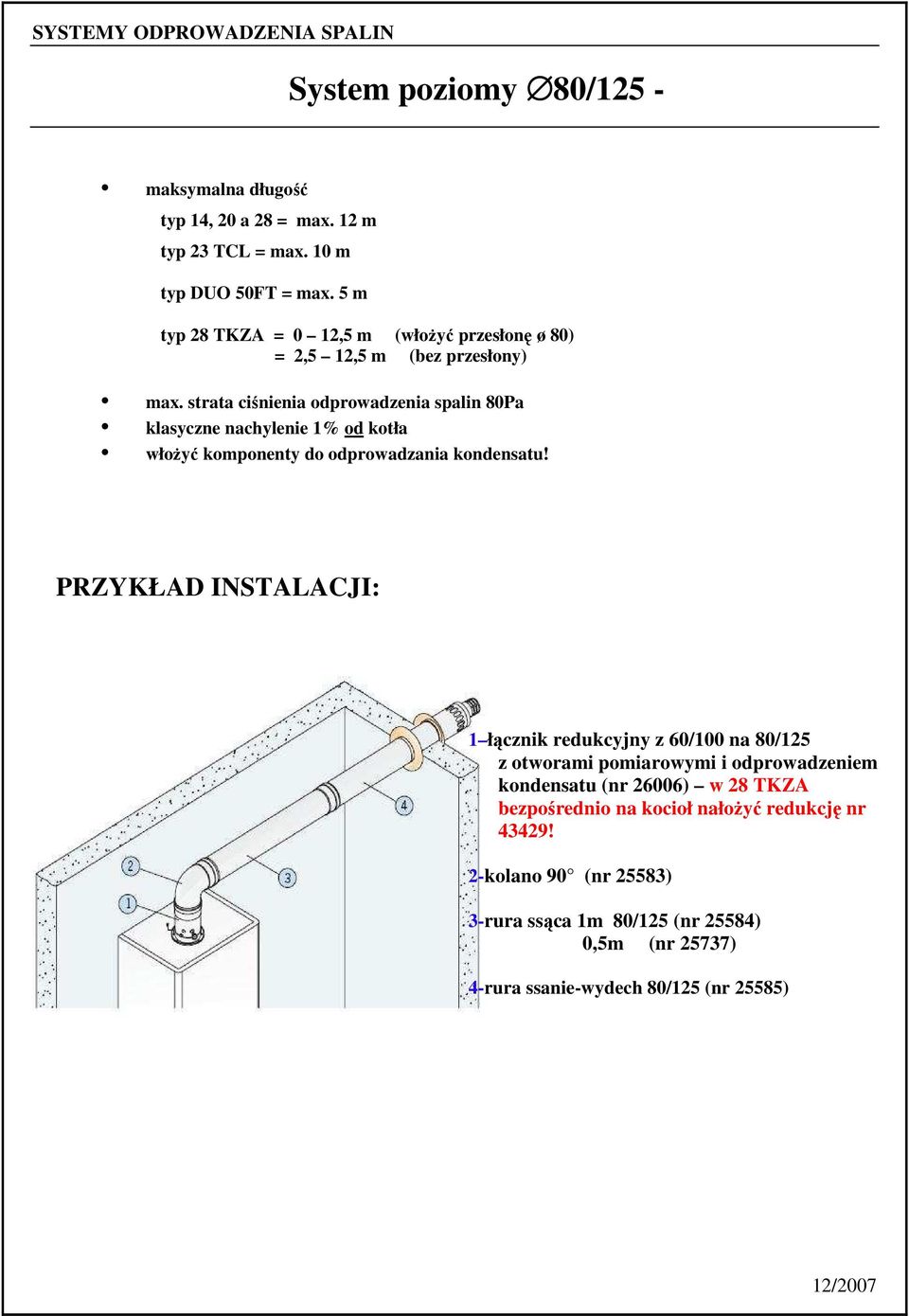

8 System poziomy 80/125 - maksymalna długość typ 14, 20 a 28 = max. 12 m typ 23 TCL = max. 10 m typ DUO 50FT = max. 5 m typ 28 TKZA = 0 12,5 m (włoŝyć przesłonę ø 80) = 2,5 12,5 m (bez przesłony) max. strata ciśnienia odprowadzenia spalin 80Pa klasyczne nachylenie 1% od kotła włoŝyć komponenty do odprowadzania kondensatu! PRZYKŁAD INSTALACJI: 1 łącznik redukcyjny z 60/100 na 80/125 z otworami pomiarowymi i odprowadzeniem kondensatu (nr 26006) w 28 TKZA bezpośrednio na kocioł nałoŝyć redukcję nr 43429! 2-kolano 90 (nr 25583) 3-rura ssąca 1m 80/125 (nr 25584) 0,5m (nr 25737) 4-rura ssanie-wydech 80/125 (nr 25585)

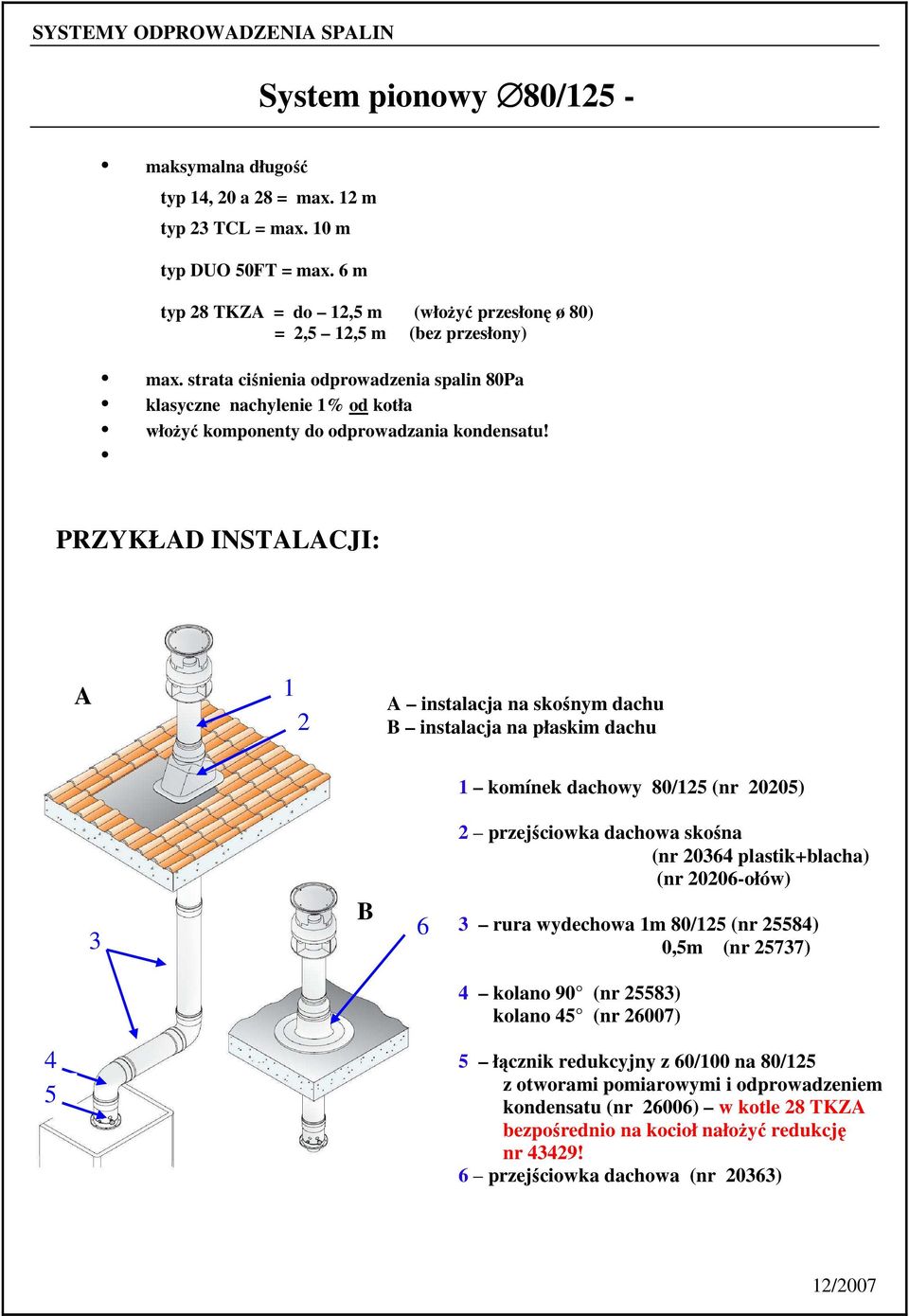

9 System pionowy 80/125 - maksymalna długość typ 14, 20 a 28 = max. 12 m typ 23 TCL = max. 10 m typ DUO 50FT = max. 6 m typ 28 TKZA = do 12,5 m (włoŝyć przesłonę ø 80) = 2,5 12,5 m (bez przesłony) max. strata ciśnienia odprowadzenia spalin 80Pa klasyczne nachylenie 1% od kotła włoŝyć komponenty do odprowadzania kondensatu! PRZYKŁAD INSTALACJI: A 1 2 A instalacja na skośnym dachu B instalacja na płaskim dachu 1 komínek dachowy 80/125 (nr 20205) 3 B 6 2 przejściowka dachowa skośna (nr plastik+blacha) (nr ołów) 3 rura wydechowa 1m 80/125 (nr 25584) 0,5m (nr 25737) 4 kolano 90 (nr 25583) kolano 45 (nr 26007) łącznik redukcyjny z 60/100 na 80/125 z otworami pomiarowymi i odprowadzeniem kondensatu (nr 26006) w kotle 28 TKZA bezpośrednio na kocioł nałoŝyć redukcję nr 43429! 6 przejściowka dachowa (nr 20363)

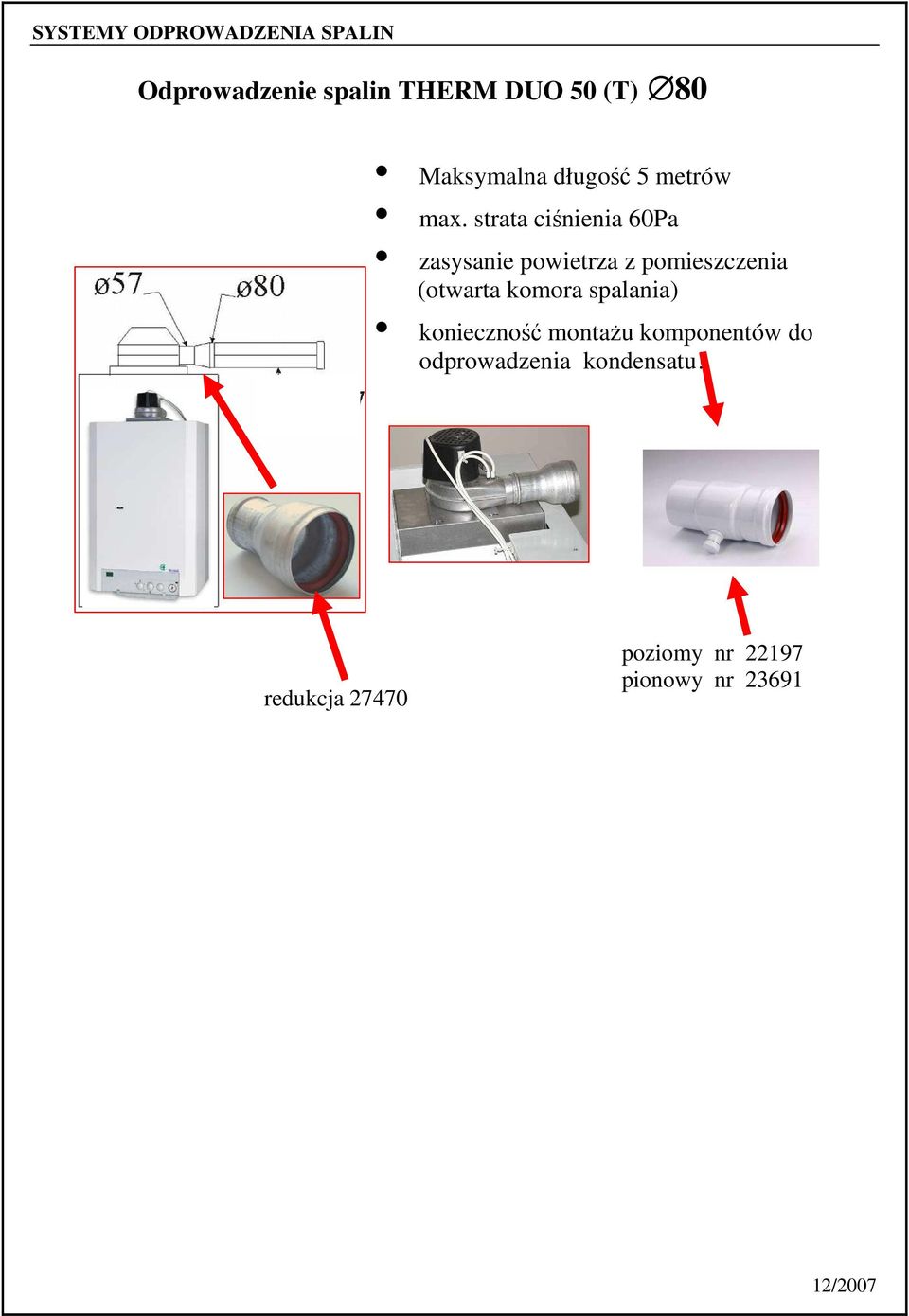

10 Odprowadzenie spalin THERM DUO 50 (T) 80 Maksymalna długość 5 metrów max. strata ciśnienia 60Pa zasysanie powietrza z pomieszczenia (otwarta komora spalania) konieczność montaŝu komponentów do odprowadzenia kondensatu! redukcja poziomy nr pionowy nr 23691

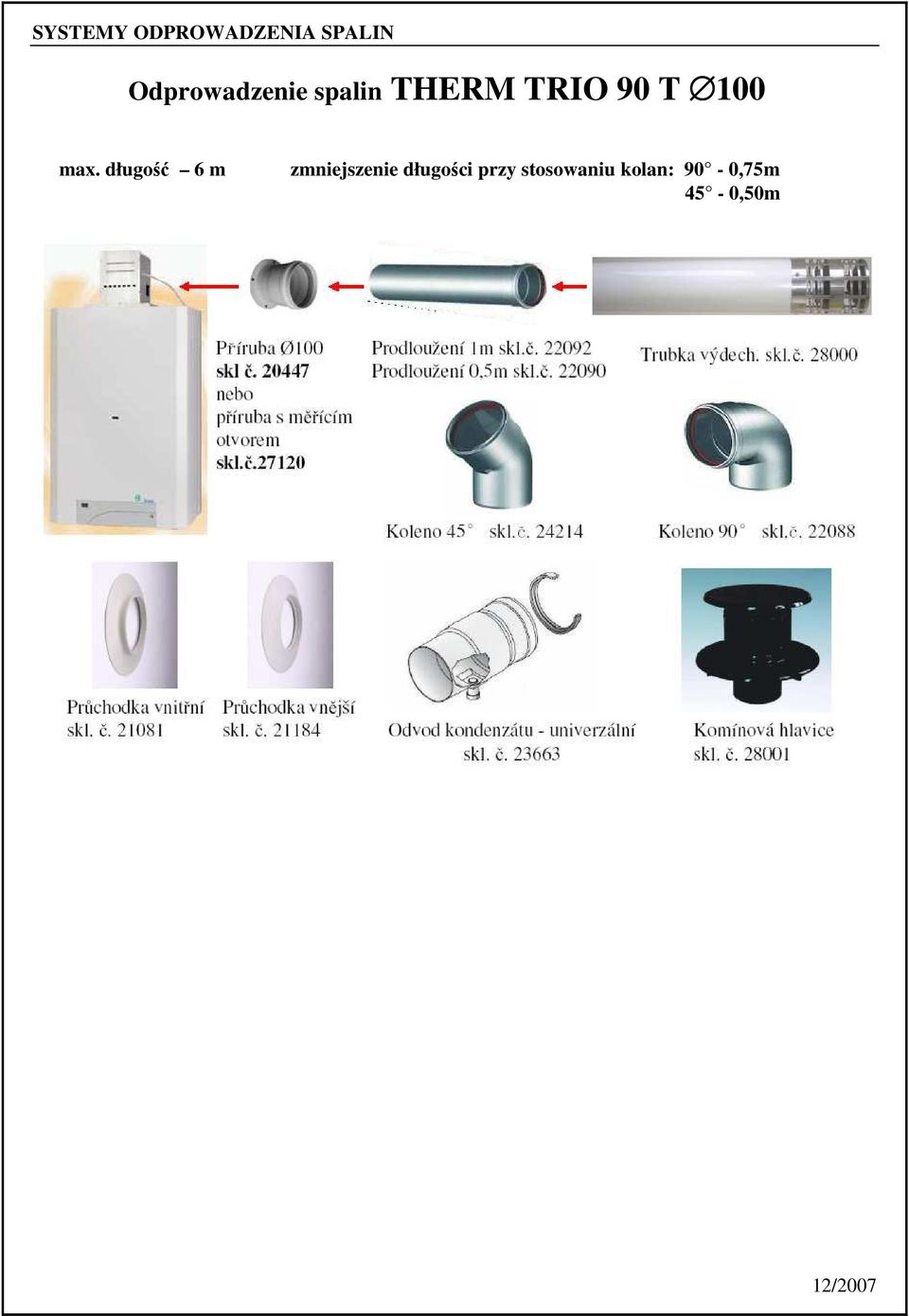

11 Odprowadzenie spalin THERM TRIO 90 T 100 max. długość 6 m zmniejszenie długości przy stosowaniu kolan: 90-0,75m 45-0,50m

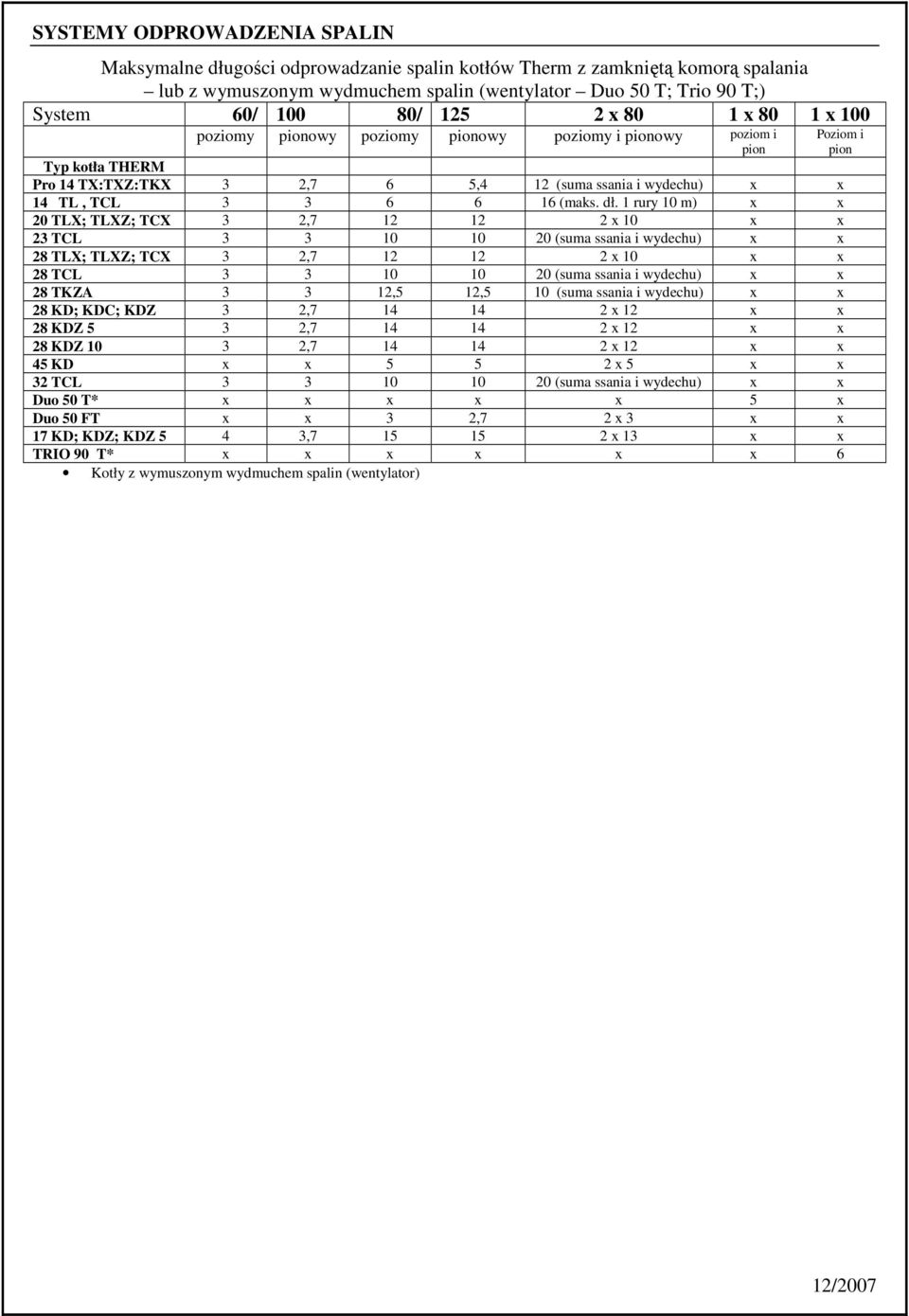

12 Maksymalne długości odprowadzanie spalin kotłów Therm z zamkniętą komorą spalania lub z wymuszonym wydmuchem spalin (wentylator Duo 50 T; Trio 90 T;) System 60/ / x 80 1 x 80 1 x 100 poziomy pionowy poziomy pionowy poziomy i pionowy poziom i pion Typ kotła THERM Pro 14 TX:TXZ:TKX 3 2,7 6 5,4 12 (suma ssania i wydechu) x x 14 TL, TCL (maks. dł. 1 rury 10 m) x x 20 TLX; TLXZ; TCX 3 2, x 10 x x 23 TCL (suma ssania i wydechu) x x 28 TLX; TLXZ; TCX 3 2, x 10 x x 28 TCL (suma ssania i wydechu) x x 28 TKZA ,5 12,5 10 (suma ssania i wydechu) x x 28 KD; KDC; KDZ 3 2, x 12 x x 28 KDZ 5 3 2, x 12 x x 28 KDZ , x 12 x x 45 KD x x x 5 x x 32 TCL (suma ssania i wydechu) x x Duo 50 T* x x x x x 5 x Duo 50 FT x x 3 2,7 2 x 3 x x 17 KD; KDZ; KDZ 5 4 3, x 13 x x TRIO 90 T* x x x x x x 6 Kotły z wymuszonym wydmuchem spalin (wentylator) Poziom i pion

1. System 100/60 - poziomy

1. System 100/60 - poziomy SYSTEMY ODPROWADZANIE SPALIN W KOTŁACH KONDENSACYJNYCH Firma Thermona oferuje systemy odprowadzenia spalin w kilku typowych wersjach. W odprowadzeniach poziomych gdzie uŝywa się rozmiaru 100 mm (125mm)
