System profili połączeniowych KANYA PVS : Moduły z nieograniczonymi możliwościami.

Transkrypt

1 Wstęp System profili połączeniowych KANYA PVS : Moduły z nieograniczonymi możliwościami. Od roku 1974 firma KANYA i jej partnerzy handlowi wyznają zasadę, że dopiero wtedy jesteśmy zadowole - ni, gdy zadowoleni są nasi klienci. Do osiągnięcia tego celu stawiamy na wysoką jakość produktów i usług, terminowość oraz optymalną relację miedzy ceną a wydajnością. Dla ochrony środowiska naturalnego dbam dodatkowo o etykę biznesu. Dzięki różnorodności produktów systemu modułów KANYA możliwe jest rozwiązywanie problemów ekonomicznych. Możecie Państwo przenieść swoje zadania na nas, aby wykorzystać nasze wieloletnie doświadczenie. Skorzystajcie Państwo ze zdolności innowacyjnych zespołu KANYA. Najnowszy wynalazek, opatentowany system połączeniowy PVS -EASY, jest dokładnie opisany w tym katalogu. Dzięki międzynarodowej sieci sprzedaży możecie Państwo korzystać z naszych usług także w innych krajach. To nie dająca się przecenić zaleta w globalnej gospodarce. Wasz zespół KANYA KANYA 1

2 Przegląd zawartości Usługi Wstęp Usługi Dane materiałów Tolerancje f [mm] = Obliczenia wytrzymałościowe Strony 1 23 Strony x F [N] x L 3 [m] I [cm 4 ] Strony Profile Profile Bazy 50 Profile Bazy 50 Profile Bazy 50 Strony Strony Strony Profile Bazy 40 Profile Bazy 40 Profile Bazy 40 Strony Strony Strony Profile Bazy 30 Profile Bazy 30 Profile Bazy 30 Strony Strony Strony Profile Bazy 20 Profile Bazy 20 Specjalne profile Strony Strony Strony Technika połączeń PVS-Oryginał Złączki PVS Momenty dokręcania i wykres sił Strony Strony Strona 97 Akcesoria Kątowniki montażo - we, listwy mocujące, bloki łączące, bloki zaciskowe, kątowniki mocujące, t-śruby Płytki z gwintem, wkła - dki w rowek, nakrętki ze sprężynką, zabezpieczenia przed skręceniem, wkładki gwintowane Nóżki, płyty podło - go we, płyty pod nóżki, kątowniki fundamentowe, nóż - ki fundamentowe Strony Strony Strony Opaski, blachy, siatki ciągnione, płyty łączące, szkło akrylowe, siatki z drutu stalowego Strony Zawiasy, profile zawiasowe, przeguby, profile przegubowe, elementy narożne Strony Uchwyty, zatrzaski kulkowe, zamknięcia magnetyczne i szybkozamknięcia Strony Narzędzia specjalne Kanyathek Szablony wierceń, specjalne wiertła Tłoczniki, narzędzia uniwersalne Specjalne klucze Strona 157 Strona 158 Strona KANYA

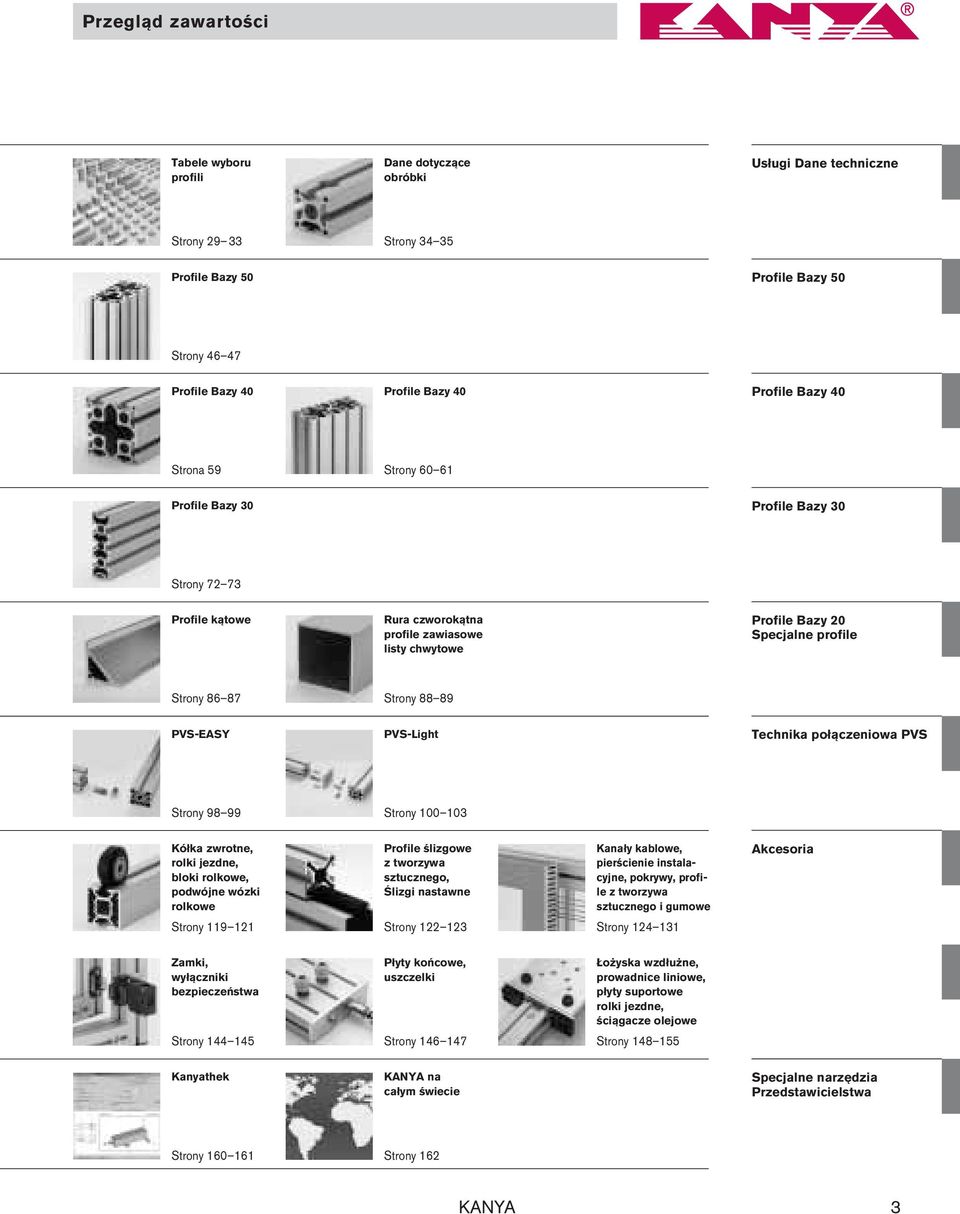

3 Przegląd zawartości Tabele wyboru profili Dane dotyczące obróbki Usługi Strony Strony Profile Bazy 50 Profile Bazy 50 Strony Profile Bazy 40 Profile Bazy 40 Profile Bazy 40 Strona 59 Strony Profile Bazy 30 Profile Bazy 30 Strony Profile kątowe Rura czworokątna profile zawiasowe listy chwytowe Profile Bazy 20 Specjalne profile Strony Strony PVS-EASY PVS-Light Technika połączeniowa PVS Strony Strony Kółka zwrotne, rolki jezdne, bloki rolkowe, podwójne wózki rolkowe Strony Profile ślizgowe z tworzywa sztucznego, Ślizgi nastawne Strony Kanały kablowe, pierścienie instalacyjne, pokrywy, profile z tworzywa sztucznego i gumowe Strony Akcesoria Zamki, wyłączniki bezpieczeństwa Strony Płyty końcowe, uszczelki Strony Łożyska wzdłużne, prowadnice liniowe, płyty suportowe rolki jezdne, ściągacze olejowe Strony Kanyathek KANYA na całym świecie Specjalne narzędzia Przedstawicielstwa Strony Strony 162 KANYA 3

4 Państwa potrzeby nasze usługi Państwo mają pomysły i wizje! Pomagamy Państwu w ich realizacji poprzez intensywne doradztwo, nasz system połączeń profili oraz obszerny asortyment. Rozwiązania kompletne są naszą siłą najlepszym dowodem tego są nasze liczne referencje. Skorzystajcie Państwo z naszego wieloletniego doświadczenia w budowie systemowej. Optymalnie wykorzystana energia pomiędzy Państwa wiedzą a naszymi kompetencjami zapewni Państwu możliwe najlepsze rozwiązanie. Gdziekolwiek potrzebujecie Państwo produktów KANYA, do Państwa dyspozycji stawiamy dobrze wykształcony i innowacyjny zespół pracowników. Globalne usługi KANYA. 4 KANYA

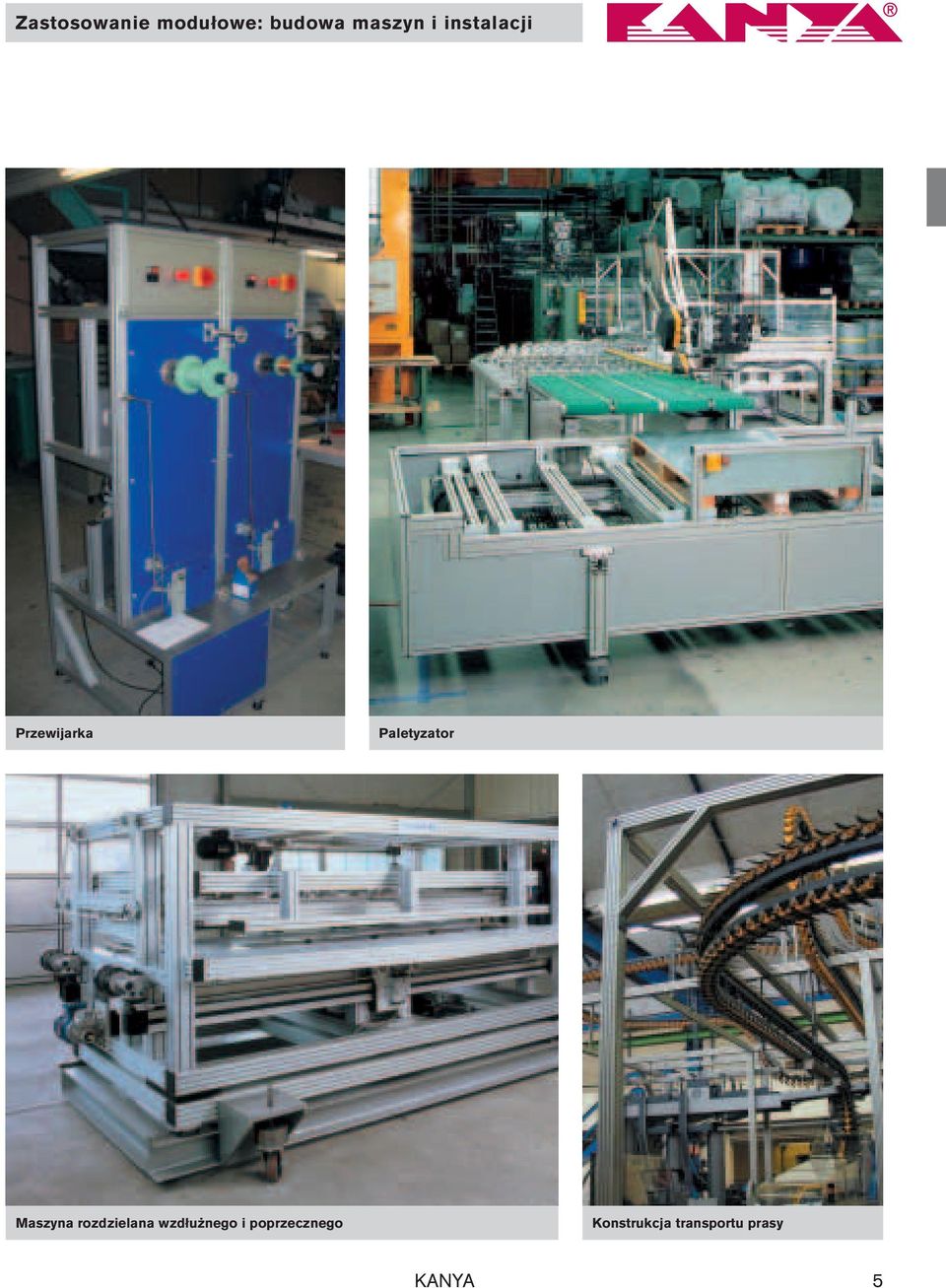

5 modułowe: budowa maszyn i instalacji Przewijarka Paletyzator Maszyna rozdzielana wzdłużnego i poprzecznego Konstrukcja transportu prasy KANYA 5

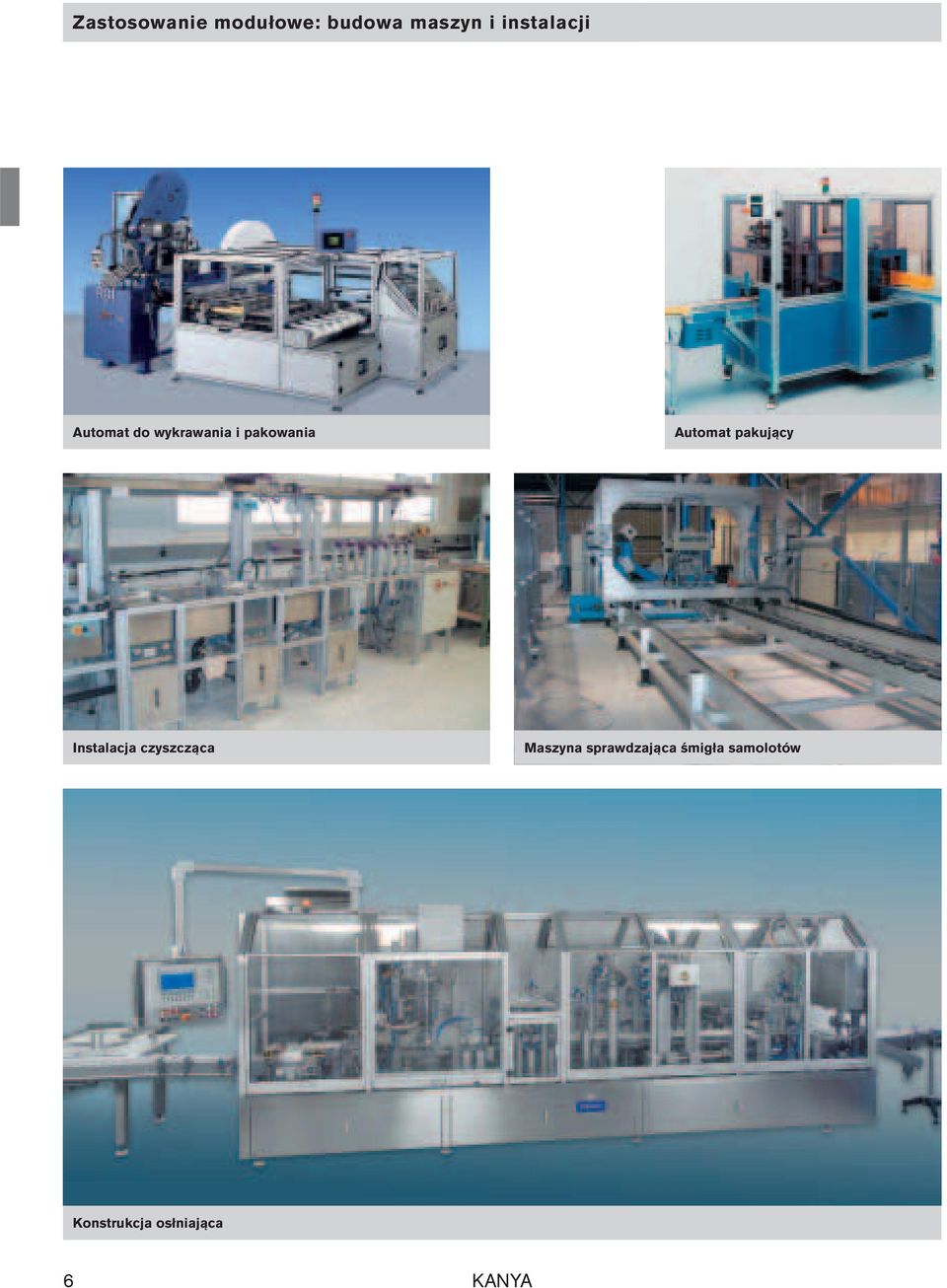

6 modułowe: budowa maszyn i instalacji Automat do wykrawania i pakowania Automat pakujący Instalacja czyszcząca Maszyna sprawdzająca śmigła samolotów Konstrukcja osłniająca 6 KANYA

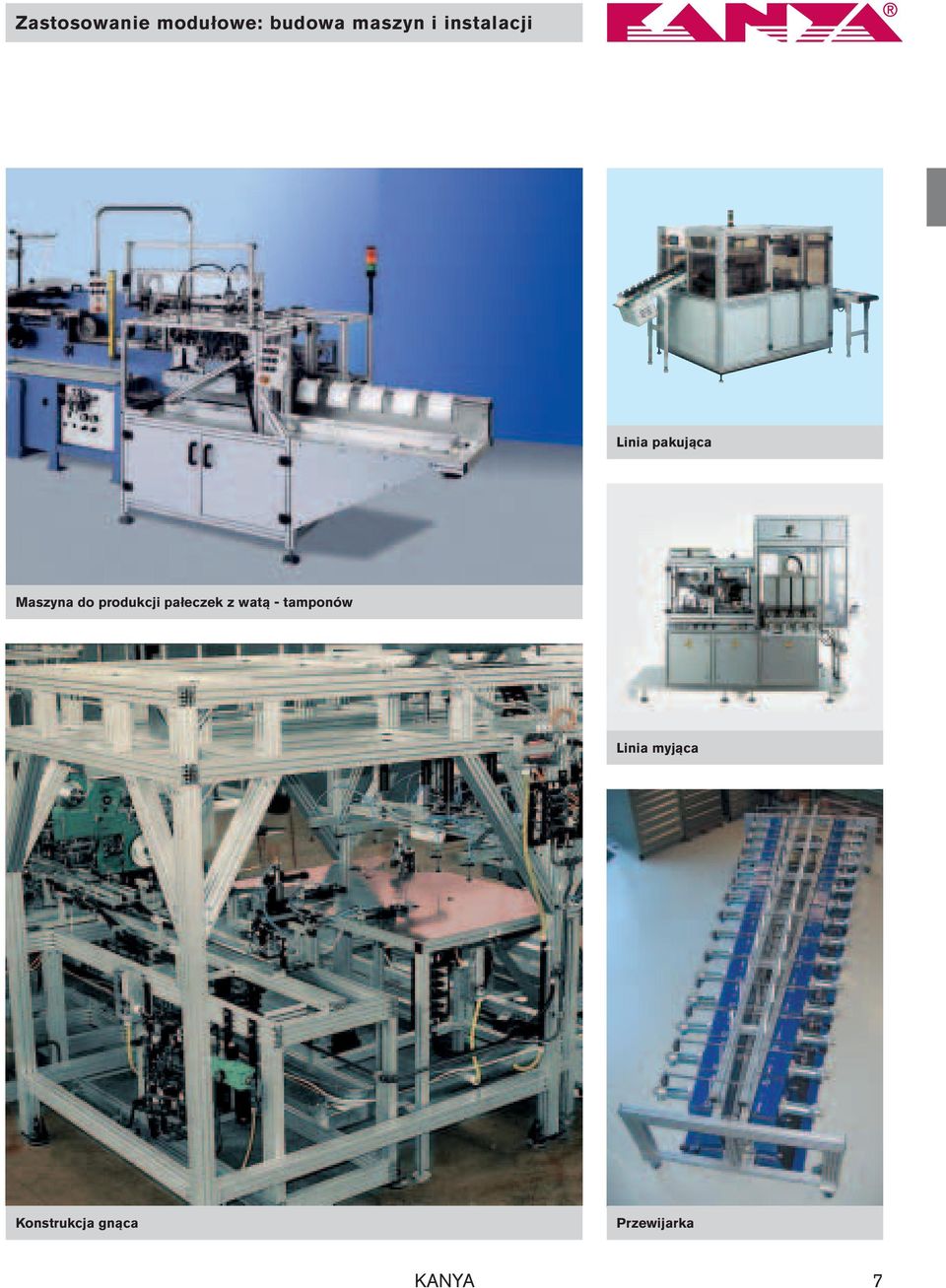

7 modułowe: budowa maszyn i instalacji Linia pakująca Maszyna do produkcji pałeczek z watą - tamponów Linia myjąca Konstrukcja gnąca Przewijarka KANYA 7

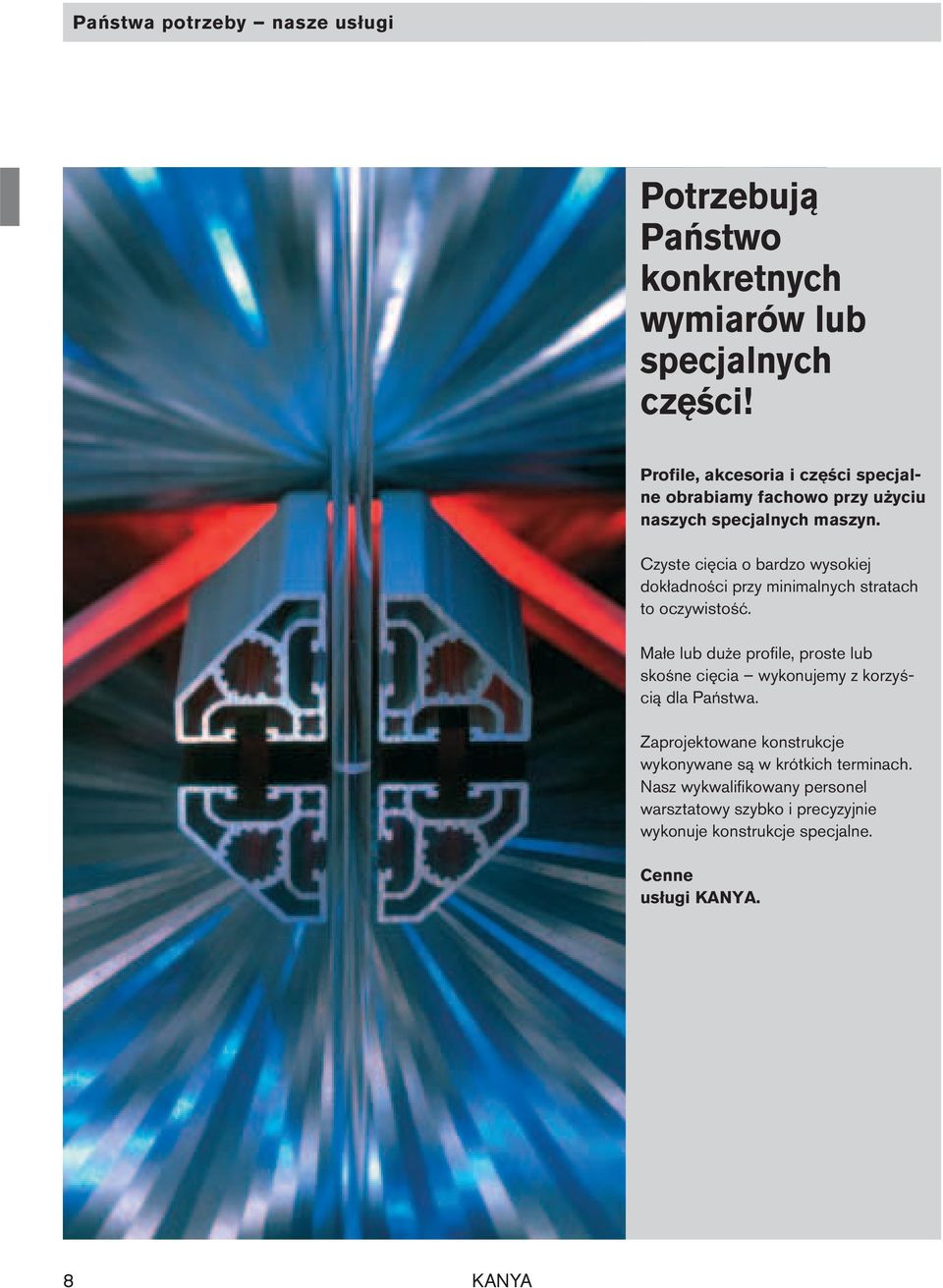

8 Państwa potrzeby nasze usługi Potrzebują Państwo konkretnych wymiarów lub specjalnych części! Profile, akcesoria i części specjalne obrabiamy fachowo przy użyciu naszych specjalnych maszyn. Czyste cięcia o bardzo wysokiej dokładności przy minimalnych stratach to oczywistość. Małe lub duże profile, proste lub skośne cięcia wykonujemy z korzyścią dla Państwa. Zaprojektowane konstrukcje wykonywane są w krótkich terminach. Nasz wykwalifikowany personel warsztatowy szybko i precyzyjnie wykonuje konstrukcje specjalne. Cenne usługi KANYA. 8 KANYA

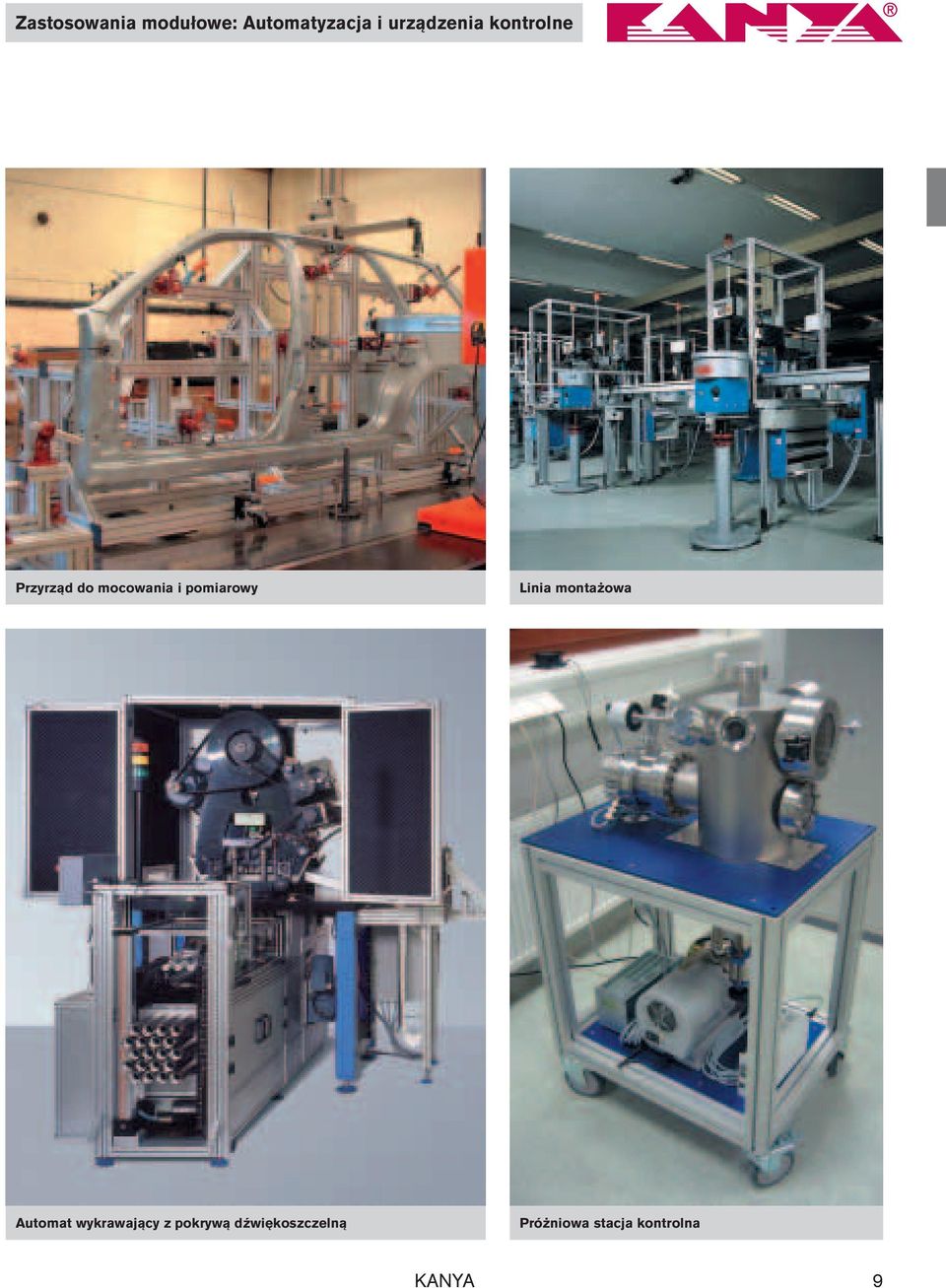

9 Zastosowania modułowe: Automatyzacja i urządzenia kontrolne Przyrząd do mocowania i pomiarowy Linia montażowa Automat wykrawający z pokrywą dźwiękoszczelną Próżniowa stacja kontrolna KANYA 9

10 Zastosowania modułowe: Automatyzacja i urządzenia kontrolne Stacja kontrolna dla karbonowych ram rowerowych Automat dozbrajający Automatyczna instalacja pozłacająca 10 KANYA

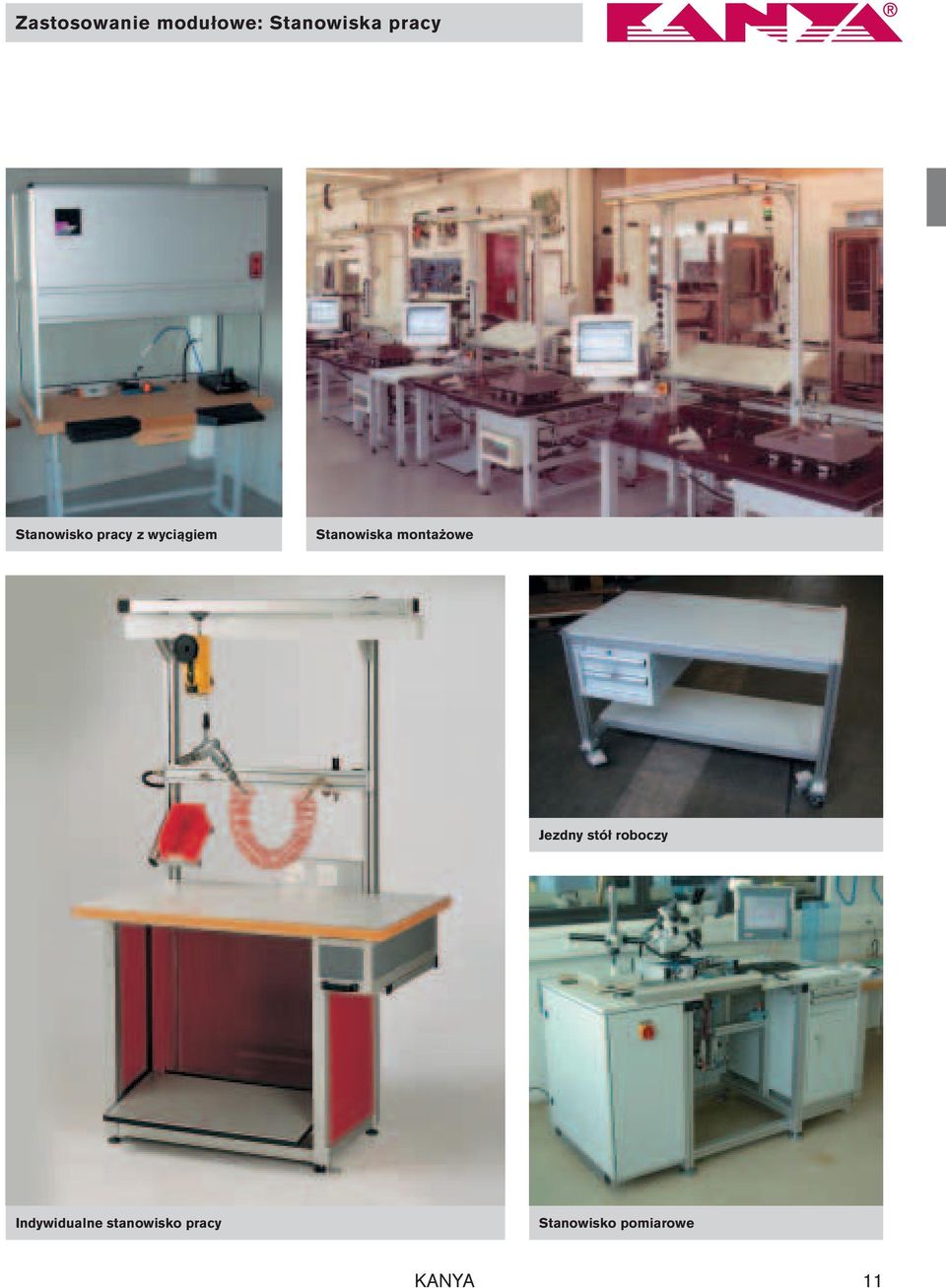

11 modułowe: Stanowiska pracy Stanowisko pracy z wyciągiem Stanowiska montażowe Jezdny stół roboczy Indywidualne stanowisko pracy Stanowisko pomiarowe KANYA 11

12 Państwa potrzeby nasze usługi Mają Państwo mało czasu, a klient czeka! Oferujemy najwyższą jakość z krótkimi terminami dostawy. Niezależnie od profilu i akcesoriów zawsze zapewniamy dostawy. Zgodnie z Państwa wymaganiami dostarczamy pojedyncze akcesoria i profile, konfekcjonowany materiał lub całkowicie zmontowane rozwiązania. Montaże końcowe na miejscu także należą do naszych usług. W każdym przypadku Państwa indywidualne rozwiązanie jest gotowe w możliwie najkrótszym czasie. Terminowe usługi KANYA. 12 KANYA

13 Zastosowania modułowe: Osłony ochronne Osłona dla instalacji usuwającej zadziory ze szkłem ochronnym Ciemnia Komórka robota Osłona ochronna KANYA 13

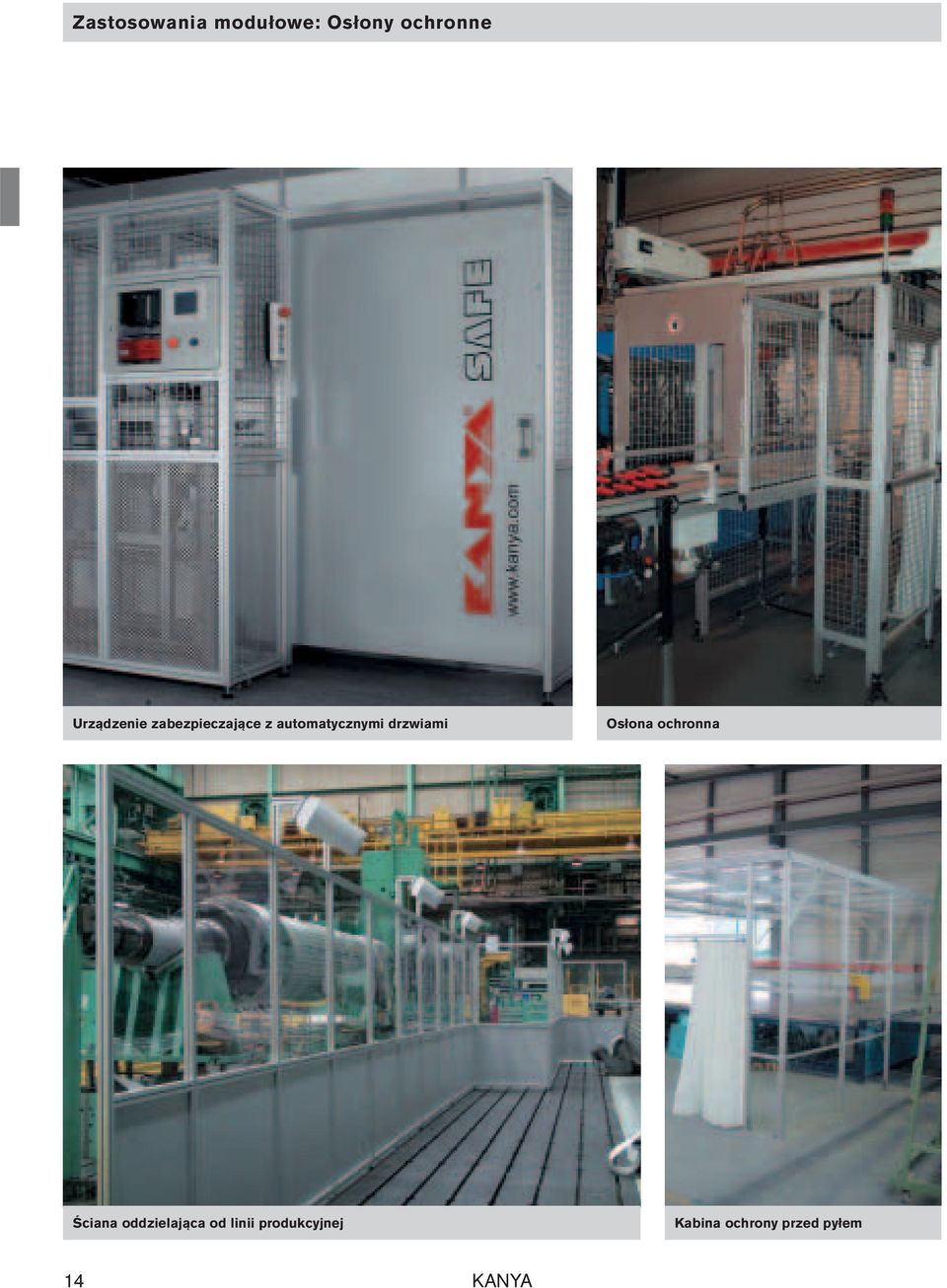

14 Zastosowania modułowe: Osłony ochronne Urządzenie zabezpieczające z automatycznymi drzwiami Osłona ochronna Ściana oddzielająca od linii produkcyjnej Kabina ochrony przed pyłem 14 KANYA

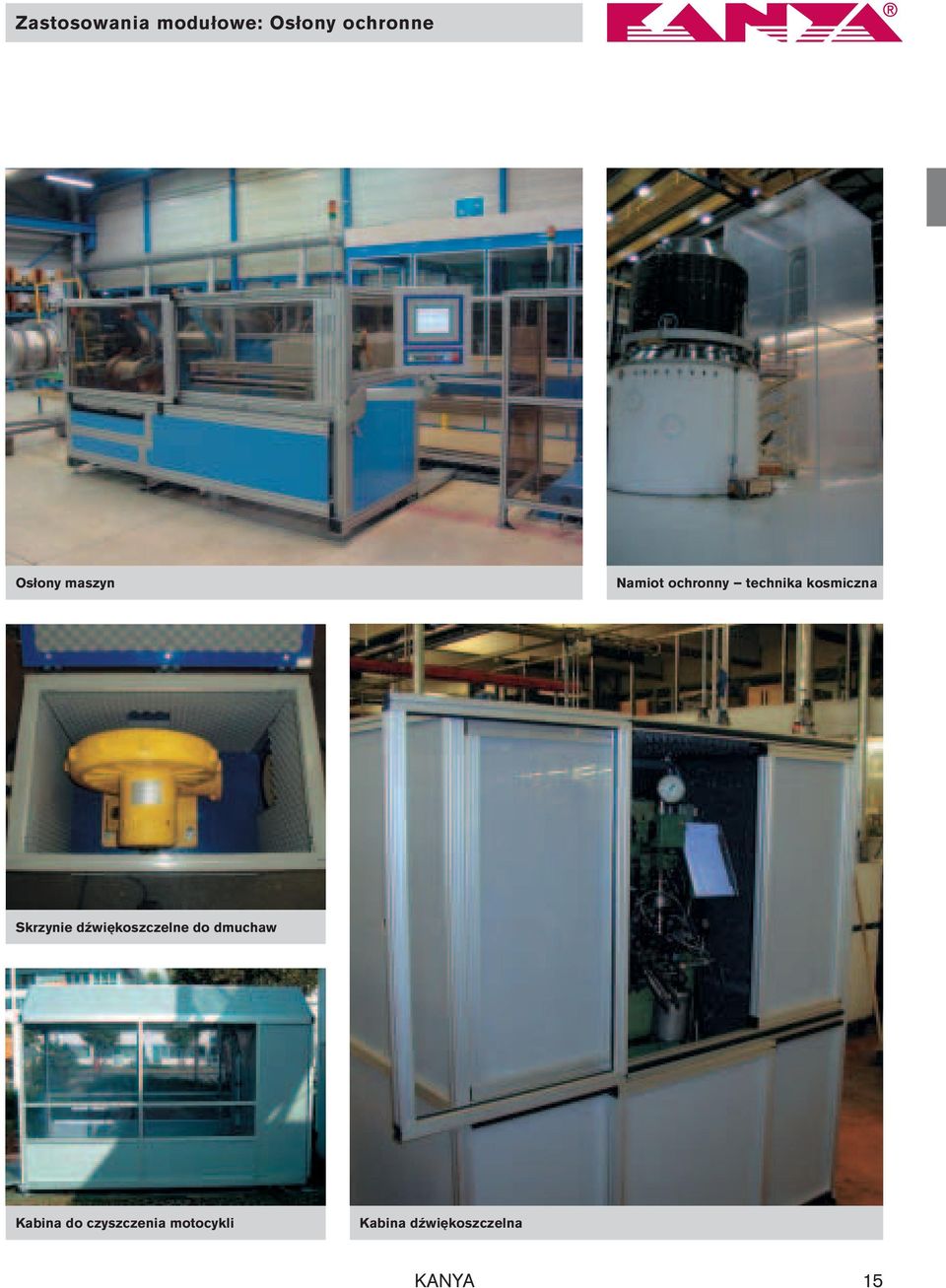

15 Zastosowania modułowe: Osłony ochronne Osłony maszyn Namiot ochronny technika kosmiczna Skrzynie dźwiękoszczelne do dmuchaw Kabina do czyszczenia motocykli Kabina dźwiękoszczelna KANYA 15

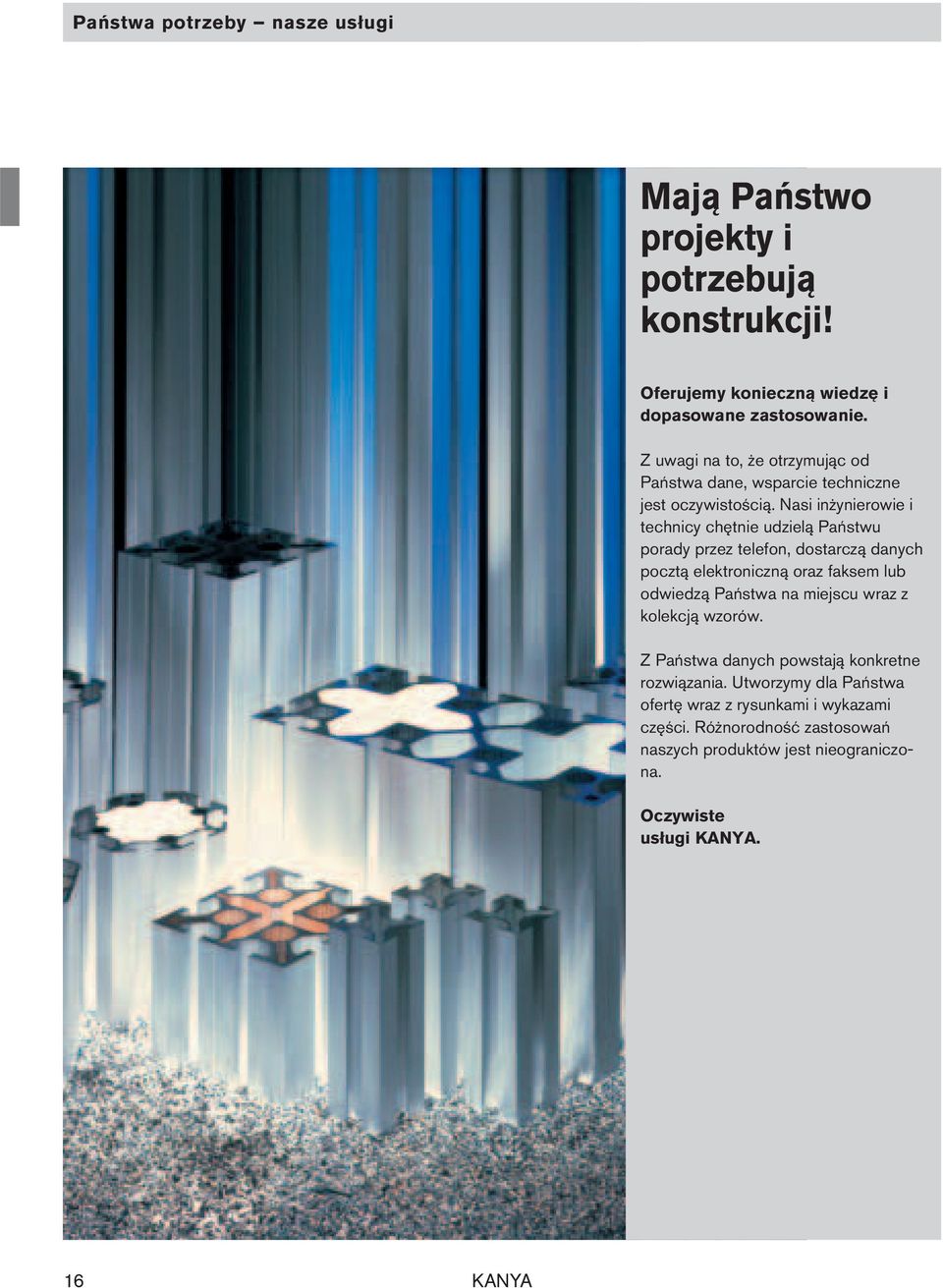

16 Państwa potrzeby nasze usługi Mają Państwo projekty i potrzebują konstrukcji! Oferujemy konieczną wiedzę i dopasowane zastosowanie. Z uwagi na to, że otrzymując od Państwa dane, wsparcie techniczne jest oczywistością. Nasi inżynierowie i technicy chętnie udzielą Państwu porady przez telefon, dostarczą danych pocztą elektroniczną oraz faksem lub odwiedzą Państwa na miejscu wraz z kolekcją wzorów. Z Państwa danych powstają konkretne rozwiązania. Utworzymy dla Państwa ofertę wraz z rysunkami i wykazami części. Różnorodność zastosowań naszych produktów jest nieograniczona. Oczywiste usługi KANYA. 16 KANYA

17 Zastosowania modułowe: Kabiny i technika czystych pomieszczeń Biuro warsztatowe Osłona czystego pomieszczenia Kabina dźwiękoszczelna Komórka kontrolna czystego pomieszczenia KANYA 17

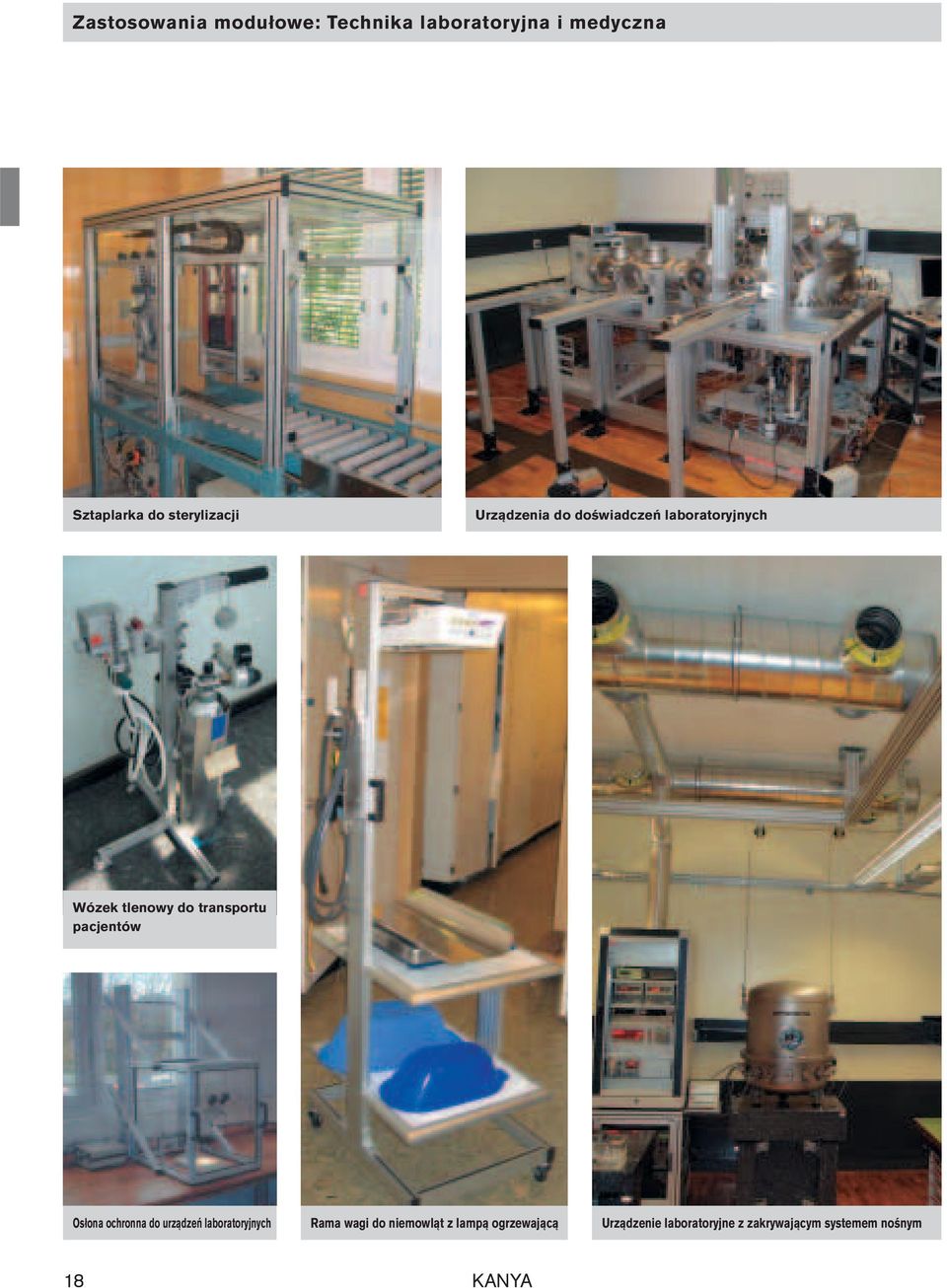

18 Zastosowania modułowe: Technika laboratoryjna i medyczna Sztaplarka do sterylizacji Urządzenia do doświadczeń laboratoryjnych Wózek tlenowy do transportu pacjentów Osłona ochronna do urządzeń laboratoryjnych Rama wagi do niemowląt z lampą ogrzewającą Urządzenie laboratoryjne z zakrywającym systemem nośnym 18 KANYA

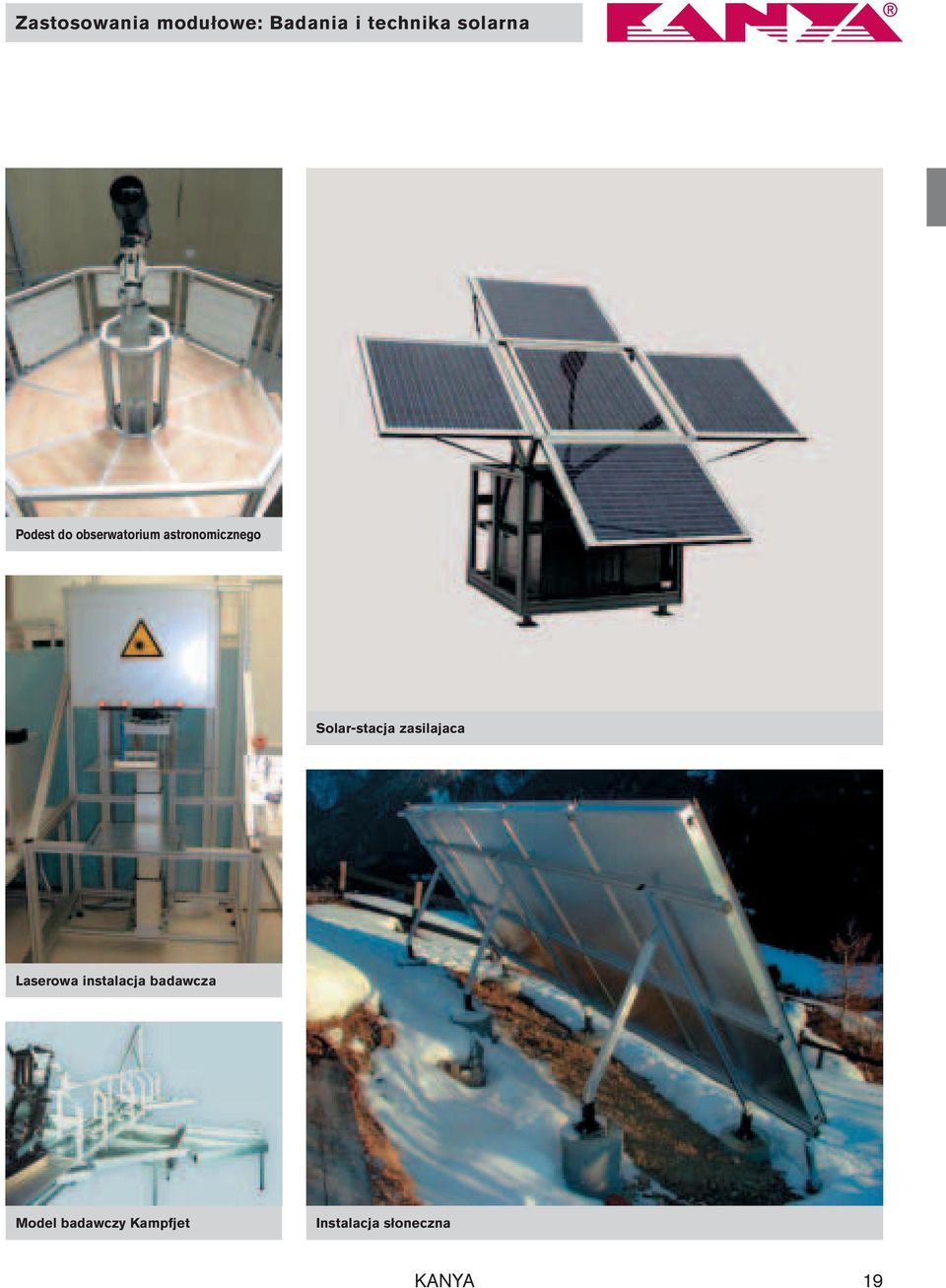

19 Zastosowania modułowe: Badania i technika solarna Podest do obserwatorium astronomicznego Solar-stacja zasilajaca Laserowa instalacja badawcza Model badawczy Kampfjet Instalacja słoneczna KANYA 19

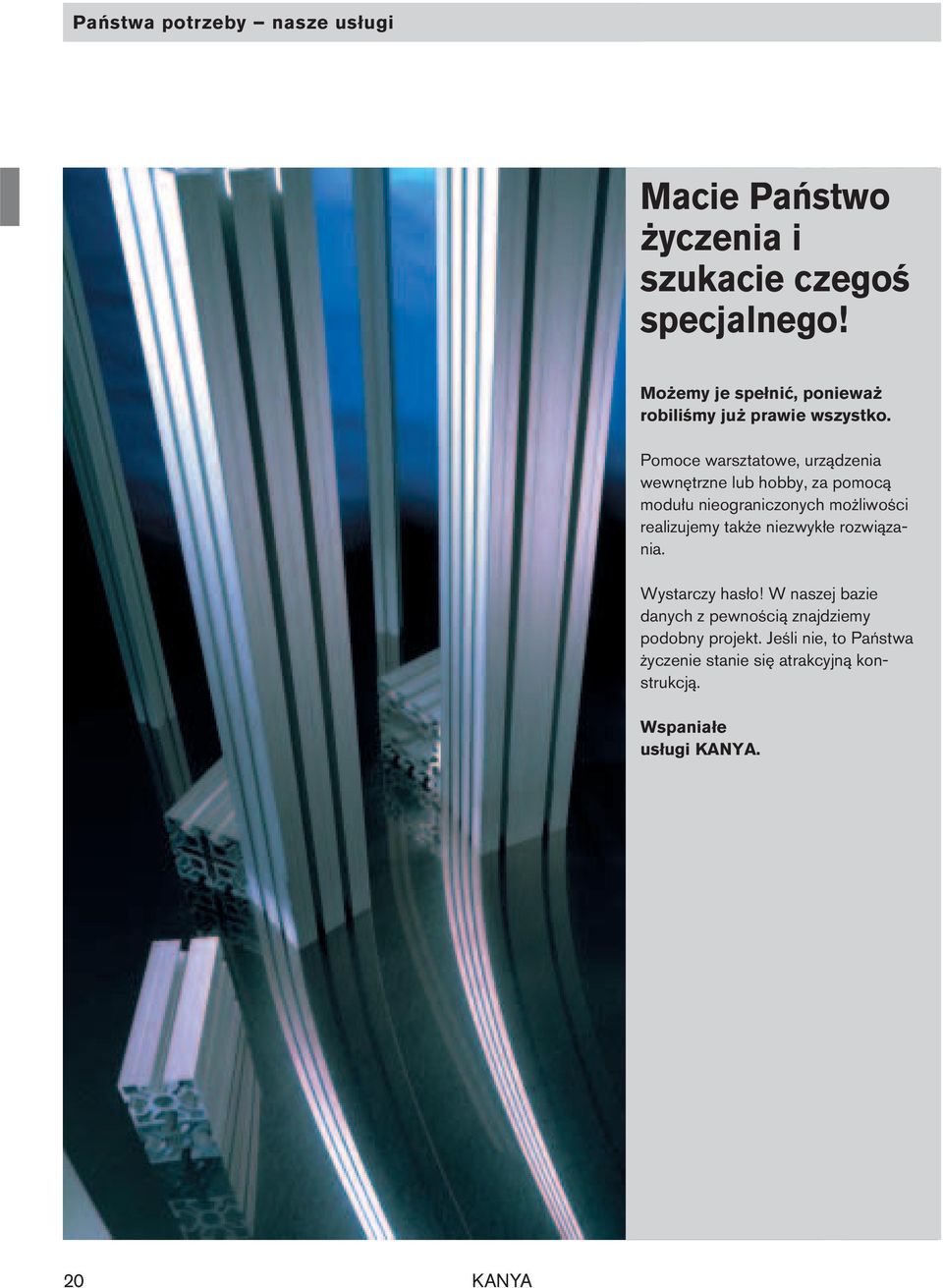

20 Państwa potrzeby nasze usługi Macie Państwo życzenia i szukacie czegoś specjalnego! Możemy je spełnić, ponieważ robiliśmy już prawie wszystko. Pomoce warsztatowe, urządzenia wewnętrzne lub hobby, za pomocą modułu nieograniczonych możliwości realizujemy także niezwykłe rozwiązania. Wystarczy hasło! W naszej bazie danych z pewnością znajdziemy podobny projekt. Jeśli nie, to Państwa życzenie stanie się atrakcyjną konstrukcją. Wspaniałe usługi KANYA. 20 KANYA

21 Zastosowania modułowe: Środki robocze Stanowisko magazynowe dla ładunku wzdłużnego Stopnie do chodzenia Przenośny wózek Ściana narzędziowa Suszarnia Stacja nitująca KANYA 21

22 modułowe: Budowa lad i urządzenia wewnętrzne Stół dyskusyjny Instalacja do produkcji biżuterii Lady sklepowe Stolik pod telewizor Multimedialne pomieszczenie robocze 22 KANYA

23 modułowe: Hobby i niezwykłe rozwiązania Przyczepka do prac ogrodowych Ramy do samochodów zabawkowych Podstawa konstrukcyjna do kolejki zabawkowej Zadaszenie placu zabaw Przystań do łodzi KANYA 23

24 Dane materiałów Stop Gatunek Oznacznie DIN Tolerancje Ciężar właściwy Wytrzymałość na rozciąganie Granica plastyczności Wydłużenie względne Moduł E Twardość Brinella Powierzchnia Wydłużenie termiczne 6063 T DIN EN : 2.7 g/cm 3 Rm: min 245 N/mm 2 Rp 0.2: min 200 N/mm 2 A5: min 10% A10: min 8% E: 70 KN/mm 2 HB ~75 matowana i anodowana naturalnie, grubość warstwy 12μ mm/m/ Δt Wyżażany cieplnie (F25) na życzenie anodowana na kolorowo lub lakierowana proszkowo wg tabeli RAL 24 KANYA

25 Tolerancje profili Tolerancje profili, wyciąg z EN Tolerancja prostoliniowości Dla profili wewnątrz pustych wartości tolerancji prostoliniowości h1 nie powinny przekraczać danych z tabeli. Na każdym odcinku o długości l2=300 mm maksymalne odchylenie h2 może wynosić najwyżej 0.3 mm. Długość l1 w m do 1 m do 2 m do 3 m do 4 m do 5 m do 6 m Tolerancja h1 w mm Płyta pomiarowa 2. Tolerancja na skrecenie v Dopuszczale odchyłki tolerancji na skręcanie v dla profili pustych w środku widoczna jest w tabeli. b Miejsce pomiaru v l Obszar pomiarowy b w mm Tolerancja równości v w mm przy długościach w mm w mm 1000 > > > > > > > > > > > Tolerancja kąta w Tolerancja kąta dla profili o nierównych bokach określana jest w pomiędzy krótszym bokiem. b Obszar pomiarowy b Tolerancja odchyłki «w» w w mm w mm > > > > Obszar pomiarowy b Tolerancja odchyłki «w» w w mm w mm > > > > > Tolerancja wymiarów zewnętrznych Obszar pomiarowy b, h w mm Odchylenie w mm Obszar pomiarowy b, h w mm Odchylenie w mm b± > ± 0.25 > ± 0.30 > ± 0.80 > ± 1.00 > ± 0.40 > ± 1.20 h± > ± 0.45 > ± 1.50 > ± 0.60 KANYA 25

26 Obliczenia wytrzymałościowe Obliczenia wytrzymałościowe Przykład obciążenia 1 Przykład: Jedno ramię profila o długości 800 mm obciążone będzie naksymalną siłą 500 N. O ile ugnie się profil podstawowy 40x40 mm typy C01-1? f [mm] = x F [N] x L 3 [m] I [cm 4 ] ugięcie f = x 500 x = mm Dane: F = obciążenie w N L = długość profila w m I = moment bezwładności w cm 4 f = ugięcie w mm a/b = odległość od punktu obciążenia q = obciążenie jednolite Kontrola naprężeń gnących: = M b W x 10 3 = Naprężenia gnące N/mm 2 M b = max. moment gnący w Nmm W = Wskaźnik wytrzymałości w cm 3 Przykład obciążenia 2 Przykład: Belka ma być obciążona centralnie w środku siłą 1800 N. Końce belki spoczywają na dwóch podporach w odległości 1200 mm. Ugięcie może wynosić maksymalnie 1.0 mm. Jaki profil musimy w tym przypadku zastosować? f [mm] = x F [N] x L 3 [m] I [cm 4 ] x F x L x F x L 3 ugięcie f = I= I f x 1800 x Moment bezwładności I= =23.02 cm Wybór: Profil ciężki MA1 1 z I = cm 4 26 KANYA

27 Obliczenia wytrzymałościowe Przykład obciążenia 3 Przykład: Na jarzmie o rozpiętości 2500 mm w odległości 850 mm od jednego z końców jarzma położono belkę. Przenoszone obciążenie w tym punkcie wynosi w sumie 1200 N. Jako jarzmo zastosowano profil podstawowy 50x100 mm. Jak duże jest ugięcie w tym punkcie gdzie leży belka? f [mm] = x F [N] x a 3 [m] x b 3 [m] I [cm 4 ] x L 3 [m] x 1200 x x Ugięcie f = =0.67 mm x a > b a < b fm [mm] = fm [mm] = x F [N] x a 3 [m] x b 2 [m] I [cm 4 ] x L 2 [m] x F [N] x a 2 [m] x b 3 [m] I [cm 4 ] x L 2 [m] ( ) L [m] L [m] + 2a [m] ( ) L [m] L [m] + 2b [m] 2 2 Dane: F = obciążenie w N L = długość profila w m I = moment bezwładności w cm 4 f = ugięcie w mm a/b = odległość od punktu obciążenia q = obciążenie jednolite Przykład obciążenia 4 Przykład: Płyta pomiarowa (stabilna na ugięcie) może ulec maksymalnemu ugięciu 0,4 mm. Płyta ta ma głębokość 1500 mm a obciążenie jednolite na każdą stronę stołu wynosi 8000 N. Jakim profilem musimy podeprzeć tą płytę pomiarową? f [mm] = F = q x L x F [N] x L 3 [m] I [cm 4 ] F = q x L = 8000 x 1,5 = N x F x L x F x L 3 Ugięcie f = I= I f x x Moment bezwładności I= = cm Wybór: Profil ciężki (100x100) I = cm 4 KANYA 27

28 Przegląd profili 28 KANYA

29 Profile bazy 50 Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil lekki 50x50 typ AE , , Profil podstawowy 50x50 typ A Profil ciężki 50x50 typ MA Profil frontowy 50x50 typ A , , Profil narożny 50x50 typ A Profil dwufrontowy 50x50 typ A , , Profil kątowy 50x45 typ A Profil frontowy do zabudowy 50x50 typ A , , Profil podstawowy 50x100 typ A , , Profil ciężki 50x100 typ MA , , Profil frontowy 50x100 typ MA , , Profil podstawowy 100x100 typ MA Profil ciężki 100x100 typ MA , , Profil nośny 50x150 typ MA , , Profil ciężki 100x200 typ MA , , KANYA 29

30 Profile bazy 40 Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil super lekki 40x40 typ C Profil lekki 40x40 typ C Profil podstawowy 40x40 typ C Profil frontowy 40x40 typ C , , Profil narożny 40x40 typ C Profil dwufrontowy 40x40 typ C , , Profil frontowy do zabudowy 40x40 typ CE , , Profil narożny do zabudowy 40x40 typ CE , , Profil czterofrontowy 40x40 typ CE , , Profil kątowy 45 typ CE , , Profil kątowy 40x45 typ C Profil półokrągły 40x40 typ C Profil lekki 40x80 typ C , , Profil podstawowy 40x80 typ C , , Profil frontowy 40x80 typ C , , KANYA

31 Profile bazy 40 Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil lekki 40x120 typ CE , , Profil nośny 40x120 typ C , , Profil nośny 40x160 typ C , , Profil kątowy 80x80x40 typ C Profil podstawowy 80x80 typ C Profil lekki 80x80 typ C Profil nośny 80x120 typ MC , , Profil ciężki 80x160 typ MC , , KANYA 31

32 Profile bazy 30 Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil super lekki 30x30 typ B Profil lekki 30x30 typ B Profil ciężki 30x30 typ MB Profil frontowy 30x30 typ B , , Profil frontowy do zabudowy 30x30 typ B , , Profil narożny 30x30 typ B Profil narożny do zabudowy 30x30 typ B Profil dwufrontowy 30x30 typ B , , Profil półokrągły 30x30 typ B Profil kątowy 30 typ B , , Profil kątowy 45 typ B , , Profil kątowy 60 typ B , , Profil podstawowy 30x50 typ B , , Profil frontowy 30x50 typ MB , , Przedni profil osłaniający 30x50 typ MB , , Profil frontowy do zabudowy 30x60 typ B , , Profil podstawowy 30x60 typ B , , Profil podstawowy 60x60 typ B Profil 8-kątny bazy 30 mm typ B Profil podstawowy 30x100 typ MB , , Profil frontowy do zabudowy 30x100 typ B , , Profil frontowy 30x300 typ B , , KANYA

33 Profile bazy 20 Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil podstawowy 20x20 typ D Profil narożny 20x20 typ D Profil frontowy 20x20 typ D , , Profil półokrągły 20x20 typ D Profil podstawowy 20x40 typ D , , Profil frontowy20x40 typ D , , Profil 8-kątny bazy 20 mm typ D Profil ościernicowy 20x40 typ D , , Profil ościernicowy 20x47 typ D , , Profil ościernicowy 20x95 typ D , , Profil frontowy 20x150 typ D , , KANYA 33

34 Dane dotyczące obróbki profilu Zestawienie zamówienia Kody obróbkowe składa się z typu profilu, kodu obróbki dla obu końców profilu i długości profilu. Dostępne kody obróbki podane w poniższych tabelach. Stosowane są kody ręczne i elektroniczne. Kod «ręczny» obejmuje najczęstsze obróbki standardowe. 4-znakowy kod «elektroniczny» tworzony jest przez KanyaThek3D i opisuje zarówno rodzaj obróbek jak i ich geometrię i długość. Specjalne obróbki wyświetlane są przez kod zamówienia 99 lub uzupełniane są znakiem specjalnym #. W tym przypadku konieczny jest rysunek klienta! Sposób zamawiania: ➀ Wybór odpowiedniego profilu konstrukcyjnego i specjalnego ➁ Określenie obróbki lewej strony profilu zgodnie z poniższym przeglądem, przy nieobrobionej lewej stronie profilu: kod 02 ( 4000) ➂ Określenie obróbki prawej strony profilu zgodnie z poniższym przeglądem, przy nieobrobionej prawej stronie profilu: kod 02 ( 4000) ➃ Podanie wymaganej długości profilu Obróbka specjalna: ➄ 99 (#) ➀ ➁ ➂ C / 200 ręcznie C01 1 A040 A001 / 200 elektronicznie z obróbkami standardowymi ➄ C / 200 ręcznie C01 1 A040 # A001 / 200 elektronicznie ➃ ➄ z obróbkami standardowymi i specjalnymi DANE OBRÓBKI * Profile 20x20/40 z wkładkami Heli-Coil KODY OBRÓBKI (BC) 1. Przycinanie profili na długość, bez dodatkowej obróbki ręcznie elektronicznie docięcie na długość Tolerancja wg ISO 2768-m a. Przycinanie profili na długość i wycinanie gwintów głównych 1 gwint M16/14/10x50 E gwint M16/14/10x gwint M16/14/10/8x25 E wkładka Heli-Coil M6x10* H gwinty M16/14/8x50 E gwinty M16/14x gwinty M16/14/8x25 E wkładki Heli-Coil M6x10* H gwinty M16/14x50 G gwinty M16/14x gwinty M16/14x25 E gwinty M16/14x50 G4 600F 601L 4 gwinty M16/14x F 701L 4 gwinty M16/14x25 E6 500F 501L 6 gwinty M16/14x50 G5 603R 6 gwinty M16/14x100 G6 703R 6 gwinty M16/14x25 E7 503R 8 gwinty M16/14x50 G7 607Z 8 gwinty M16/14x100 G8 707Z 8 gwinty M16/14x25 E8 507Z 2b. Przycinanie profili na długość i wcinanie gwintów pomocniczych 4 gwinty M6x G0 4 gwinty M8x G0 2c. Przycinanie profili na długość i gwinty wg rysunku n gwintów wg rysunku klienta 09...# KANYA

35 Dane dotyczące obróbki profilu DANE OBRÓBKI KODY OBRÓBKI (BC) 3. Przycinanie profilu na długość i otwory PVS lub połączenie Easy ręcznie elektronicznie Otwór Szczelina Otwór Szczelina 1 otwór PVS 10 10E A010 A E A040 A E A002 A E A001 A401 wg rysunku klienta 19 19E...#......#... 2 otwory PVS 20 20E A0C0 A4C E A011 A411 wg rysunku klienta 29 29E...#......#... 3 otwory PVS 30 30E A0W0 A4W0 wg rysunku klienta 39 39E...#......#... 4 otwory PVS 40 40E A1W0 A5W E A0C6 A4C6 wg rysunku klienta 49 49E...#......#... 6 otwory PVS 60 60E A0WE A4WE wg rysunku klienta 69 69E...#......#... 8 otwory PVS 80 80E A1WY A5WY wg rysunku klienta 89 89E...#......# Przycinanie profili na długość, z cięciem pod kątem w lewo w prawo Koniec 1 Koniec 2 Do cięć pod kątem symetrycznych lub dodatkowo obrobionych profili niezbędny jest rysunek lub szkic B000 C C000 B000 Cięcie pod kątem wg rysunku klienta #......# Przycinanie profili na długość, z cięciem pod kątem i otworami PVS 6. Obróbka specjalna Kątem 45 (wszystkie profile) Cięcie pod kątem 45 + otwór PVS (Profile 50x50/40x40/30x30/20x20) Cięcie pod kątem otwory PVS (Profile 50x100/40x80/30x60/20x40) Cięcie pod kątem otwory PVS (Profile 100x100/80x80/60x60) B040 C C040 B B0C0 C0C C0C0 B0C B0C6 C0C C0C6 B0C6 Cięcie pod kątem + otwór PVS wg rysunku klienta #......#... Obróbka profili wg rysunku klienta 99...#... KANYA 35

36 Profile bazy 50 mm Profil lekki 50x50 Typ AE2 1 * * Zrywany rowek Profil lekki 50x50 oferuje oszczędnym konstruktorom do wielu możliwych zastosowań. Osłony ochronne lub ramy o lekkiej budowie, połączone łącznikami profili «PVS-EASY» sprawiają, że ten uniwersalny profil jest najtańszy na rynku. Profil ze zrywanym rowkiem Wszystkie profile z oznaczeniem typu.e.. (AE2 1) posiadają zrywane rowki i specjalnie nadają się do montażu z nową techniką łączeń profili PVS-EASY (patrz strona 99) Ix = cm 4 Iy = cm 4 Wx = 6.36 cm 3 Wy = 6.44 cm 3 Powierzchnia profilu = 6.58 cm 2 Ciężar = 1.8 kg/m Profil lekki 50x50 Standardowa długość 5000 mm AE2 1 00/5000 Profil lekki 50x50 AE / Dodatkowe obróbki Strony 34/35 Otwarty rowek pod PVS-EASY 36 KANYA

37 Profile bazy 50 mm Profil podstawowy 50x50 Typ A01 1 Profil ciężki 50x50 Typ MA1 1 Dzięki tym obu profilom można optymalizować najczęściej występujące w konstrukcjach proporcje masy i wytrzymałości. Otwory do bezpośredniego nacinania gwintów są tak samo ważne jak małe rowki prowadzące do maskowania otwartych kanałów profili paskami blachy aluminiowej 0.8x10 typ A39 10/ 17. Ix,y = cm 4 Wx,y = 8.35 cm 3 Powierzchnia profilu = 8.55 cm 2 Ciężar = 2.3 kg/m Ix,y = cm 4 Wx,y = cm 3 Powierzchnia profilu = cm 2 Ciężar = 3.1 kg/m Profil podstawowy 50x50 Standardowa długość 5000 mm A /5000 Profil ciężki 50x50 Standardowa długość 5000 mm MA1 1 00/5000 Profil podstawowy 50x50 A / Profil ciężki 50x50 MA / Dodatkowe obróbki Strony 34/35 Dodatkowe obróbki Strony 34/35 KANYA 37

38 Profile bazy 50 mm Profil frontowy 50x50 Typ A01 8 Profil narożny 50x50 Typ A01 7 Ix = cm 4 Iy = cm 4 Wx = 8.15 cm 3 Wy = 7.55 cm 3 Powierzchnia profilu = 8.01 cm 2 Ciężar = 2.2 kg/m Profile narożne i frontowe znajdują zastosowanie tam, gdzie konieczne są zamknięte powierzchnie. Ponieważ po pierwsze zmontowana konstrukcja staje się optycznie spokojna, a po drugie do minimum redukuje możliwe do wystąpienia zabrudzenia. Dobudowywanie na zamkniętej powierzchni może być realizowane w ten sposób, że przewierca się życzoną stronę profila i płytkę z gwintem typu A wkłada z tyłu. Płytki te będą poprzez małe noski prowadzone w profilu. Ix,y = cm 4 Wx,y = 6.76 cm 3 Powierzchnia profilu = 7.12 cm 2 Ciężar = 2.2 kg/m Profil frontowy 50x50 Standardowa długość 5000 mm A /5000 Profil narożny 50x50 Standardowa długość 5000 mm A /5000 Profil frontowy 50x50 A / Profil narożny 50x50 A / Dodatkowe obróbki Strony 34/35 Dodatkowe obróbki Strony 34/35 38 KANYA

39 Profile bazy 50 mm Profil dwufrontowy 50x50 Typ A02 4 Profil kątowy 50x45 Typ A02 8 Do każdego rodzaju obudowy jak również do konstrukcji w większości z zamkniętymi ściankami i do użycia w eleganckiej formie. Ix = cm 4 Iy = cm 4 Wx = 7.83 cm 3 Wy = 7.27 cm 3 Powierzchnia profilu = 7.39 cm 2 Ciężar = 2.0 kg/m Ix,y = cm 4 Wx,y = 4.50 cm 3 Powierzchnia profilu = 6.40 cm 2 Ciężar = 1.7 kg/m Profil dwufrontowy 50x50 Standardowa długość 5000 mm A /5000 Profil kątowy 50x45 Standardowa długość 5000 mm A /5000 Profil dwufrontowy 50x50 A / Profil kątowy 50x45 A / Dodatkowe obróbki Strony 34/35 Dodatkowe obróbki Strony 34/35 KANYA 39

40 Profile bazy 50 mm Profil frontowy do zabudowy 50x50 Typ A03 8 * * * Zrywany rowek Ten jednostronnie zamknięty profil konstrukcyjny ze zrywanym rowkiem umożliwia sprawne mocowanie elementów powierzchni, w szczególności trudnych w zastosowaniu paneli słonecznych. Zerwać rowek, o ile to konieczne ułożyć sznur uszczelniający, wsunąć element powierzchni i zmontować ramy. Prościej nie da się zrealizować stabilnej konstrukcji do mocowania płyt o grubości do 8 mm. Ix = cm 4 Iy = cm 4 Wx = 8.07 cm 3 Wy = 7.89 cm 3 Powierzchnia profilu = 8.28 cm 2 Ciężar = 2.2 kg/m Profil frontowy do zabudowy 50x50 Standardowa długość 5000 mm A /5000 Profil frontowy do zabudowy 50x50 A / Dodatkowe obróbki Strony 34/35 40 KANYA

41 Profile bazy 50 mm Profil podstawowy 50x100 Typ A01 2 Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 4.6 kg/m W normalnym przypadku ten profil podstawowy powinien być stosowany jako poprzeczka, lecz dzięki swojemu optymalnemu przekrojowi umożliwia wielorakie użycie. Profil podstawowy 50x100 Standardowa długość 5000 mm A /5000 Specjalna długość 6000 mm A /6000 Profil podstawowy 50x100 A / Dodatkowe obróbki Strony 34/35 KANYA 41

42 Profile bazy 50 mm Profil ciężki 50x100 Typ MA1 2 Podobnie jak profil podstawowy A01 2 profil ciężki stosowany jest jako poprzeczka, ale dzięki optymalnej nośności przy minimalnej wadze zastosowanie nie ma granic. Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 5.3 kg/m Profil ciężki 50x100 Standardowa długość 5000 mm MA1 2 00/5000 Specjalna długość 6000 mm MA1 2 01/6000 Profil ciężki 50x100 MA / Dodatkowe obróbki Strony 34/35 42 KANYA

43 Profile bazy 50 mm Profil frontowy 50x100 Typ MA1 4 Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 5.2 kg/m Profil frontowy 50x100 Standardowa długość 5000 mm MA1 4 00/5000 Specjalna długość 6000 mm MA1 4 01/6000 Profil z wszystkimi zaletami A01 2 i MA1 2, dodatkowo może w dużej komorze może dodatkowo prowadzić różne media (powietrze, gaz, wodę, olej itp.). Może także prowadzić pasek przenośnika taśmowego. Zamknięty front zapobiega zabrudzeniom ale mimo to dzięki zakrytym prowadzeniom płytki z gwintem dobudowywanie jest możliwe wszędzie. Należy wywiercić otwór, z tyłu włożyć płytkę z gwintem i budować dalej. Profil frontowy 50x100 MA / Dodatkowe obróbki Strony 34/35 KANYA 43

44 Profile bazy 50 mm Profil podstawowy 100x100 Typ MA2 5 Profil uniwersalny, który przede wszystkim jest pomocny w budowie maszyn i instalacji. Jego jakością są: wysoka wytrzymałość optymalna wytrzymałość na skręcanie mała waga Ix,y = cm 4 Wx,y = cm 3 Powierzchnia profilu = cm 2 Ciężar = 8.1 kg/m Profil podstawowy 100x100 Standardowa długość 5000 mm MA2 5 00/5000 Specjalna długość 6000 mm MA2 5 01/6000 Profil podstawowy 100x100 MA / Dodatkowe obróbki Strony 34/35 44 KANYA

45 Profile bazy 50 mm Profil ciężki 100x100 Typ MA1 5 Nadzwyczajnie wytrzymały profil, który jest wstawiany jako podpora, dźwigar lub także jako zwięczenie. Razem z profilem ciężkim 100 x 200 typ MA1 9 znakomicie nadaje się do budowy portali. Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 9.5 kg/m Profil ciężki 100x100 Standardowa długość 5000 mm MA1 5 00/5000 Specjalna długość 6000 mm MA1 5 01/6000 Profil ciężki 100x100 MA / Dodatkowe obróbki Strony 34/35 KANYA 45

46 Profile bazy 50 mm Profil nośny 50x150 Typ MA1 3 Jak mówi sama nazwa profil ten dzięki doskonałym wartościom wytrzymało ściowym umieszcza się głównie przy wysokich obciążeniach, ale również jako profil oszczędny może znakomicie pełnić inne funkcje. Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 7.1 kg/m Profil nośny 50x150 Standardowa długość 5000 mm MA1 3 00/5000 Specjalna długość 6000 mm MA1 3 01/6000 Profil nośny 50x150 MA / Dodatkowe obróbki Strony 34/35 46 KANYA

47 Profile bazy 50 mm Profil ciężki 100x200 Typ MA1 9 Do budowy portali z dużymi odstępami podpór lub wszędzie tam, gdzie przenosić muszą wysokie ciężary przy małym ugięciu. Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 17.0 kg/m Profil ciężki 100x200 Standardowa długość 5000 mm MA1 9 00/5000 Specjalna długość 6000 mm MA1 9 01/6000 Profil ciężki 100x200 MA / Dodatkowe obróbki Strony 34/35 KANYA 47

48 Profile bazy 40 mm Profil super lekki 40x40 Typ C03 1 Profil lekki 40x40 Typ C02 1 Lekkie profile pomagają zredukować koszty! Można realizować wytrzymałe konstrukcje o malej wadze. Ix,y = 8.20 cm 4 Wx,y = 4.10 cm 3 Powierzchnia profilu = 4.90 cm 2 Ciężar = 1.3 kg/m Ix,y = 9.35 cm 4 Wx,y = 4.67 cm 3 Powierzchnia profilu = 5.70 cm 2 Ciężar = 1.5 kg/m Profil super lekki 40x40 Standardowa długość 5000 mm C /5000 Profil lekki 40x40 Standardowa długość 5000 mm C /5000 Profil super lekki 40x40 C / Profil lekki 40x40 C / Dodatkowe obróbki Strony 34/35 Dodatkowe obróbki Strony 34/35 48 KANYA
