W opisie stanu drzew i sposobu postępowania w trakcie prac budowlanych użyto symboli, które zostały wyjaśnione poniżej:

Wielkość: px

Rozpocząć pokaz od strony:

Download "W opisie stanu drzew i sposobu postępowania w trakcie prac budowlanych użyto symboli, które zostały wyjaśnione poniżej:"

Zofia Piotrowska
7 lat temu
Przeglądów:

1 Inwentaryzacja drzew kolidujących z projektowanym kolektorem sanitarnym o długości 5,6 km w Gminie Kamionka Wielka dla miejscowości Jamnica, Mystków, Mszalnica. Autor: Na zlecenie: MGGP S.A w Tarnowie Nowy Sącz, maj 2010

Kamionka Wielka dla miejscowości Jamnica, Mystków,

2 Inwentaryzacja zastała przeprowadzona na obszarze projektowanej sieci kanalizacyjnej w Gminie Kamionka Wielka na zlecenie Firmy MGGP S.A. Przedmiotem inwentaryzacji jest zieleń wysoka i niska. W zakresie inwentaryzacji zieleni wykonano standardowo następujące czynności: oznaczenie gatunków drzew i krzewów, pomiary dendrologiczne (obwód pnia oraz stanu zdrowotnego), naniesienie na dostarczone przez zleceniodawcę mapy w skali 1:1000. Inwentaryzację sporządzono w formie elektronicznej (mapa w AutoCad przedstawienie obiektów oraz opis w MS Word i PDF) wraz z wydrukami. Przedstawienia na mapie dokonano z podziałem na drzewa i krzewy przewidziane do wycinki i ewentualnego przesadzenia (w urządzonych ogrodach prywatnych); oznaczając je odpowiednimi kolorami (zielony obiekty do zachowania, żółty obiekty do przesadzenia, czerwony obiekty do usunięcia). Analizie poddano wszystkie elementy zieleni wysokiej i niskiej stojące w kolizji z przebiegiem planowanego kolektora. Wyniki ujęte zostały w formie tabeli. Pomiar obwodu drzew wykonano taśmą na wysokości 1,30 m od powierzchni gruntu. W opisie stanu drzew i sposobu postępowania w trakcie prac budowlanych użyto symboli, które zostały wyjaśnione poniżej: W kolumnie stan stan bdb - korona bez posuszu, prawidłowo rozwinięta liście zdrowe, pień bez uszkodzeń. stan db korona z nieznaczną ilością posuszu, asymetryczna, rozpierzchła, liście nieco zdrobniałe stan dost korona w przeważającej części sucha, asymetryczna poprzez wysychanie konarów, zdeformowana cięciami, uszkodzony pień lub widoczne ubytki. W kolumnie proponowana ochrona: W oznacza wydzielenie drzew polegające na całkowitym ogrodzeniu zwartym płotem powierzchni, na których rosną drzewa. Oznaczenie to dotyczy terenów leśnych gdzie przebieg

dostarczone przez zleceniodawcę mapy w skali 1:1000. Inwentaryzację sporządzono w formie elektronicznej (mapa w AutoCad przedstawienie obiektów oraz opis w MS Word i PDF) wraz z wydrukami.

3 kanalizacji projektowany jest wąską drogą gruntową przebiegającą przez las. Szerokość drogi wynosi około 2 do 2,5 metra co jest wartością pozwalającą na wykonanie wykopu pod ułożenie kolektora bez usuwania drzew i krzewów. Ryc. Nr 1 Najkorzystniej jest wydzielić zespół drzew z terenu budowy wysokim, szczelnym płotem Zp zabezpieczenie pnia w celu ochrony kory pnia przed otarciami czy ubytkami (u pojedynczych drzew) należy oszalować pień lub owinąć go matami np. ze słomy. W przypadku oszalowania z desek należy zwrócić uwagę aby deski szczelnie przylegały na całej powierzchni pnia na wys ok. 2m.( jeśli to jest możliwe), dolna część deski powinna być wkopana a jeśli jest to niemożliwe to obsypana ziemią lub dodatkowo zabezpieczona drutem. Oszalowanie powinno być przymocowane do pnia za pomocą opasek stalowych lub z drutu w odległości 40-60cm Ryc. Nr 2 Prawidłowe zabezpieczenie pni drzew

Nr 1 Najkorzystniej jest wydzielić zespół drzew z terenu budowy wysokim, szczelnym płotem Zp zabezpieczenie pnia w celu ochrony kory pnia przed otarciami czy ubytkami (u pojedynczych drzew) należy

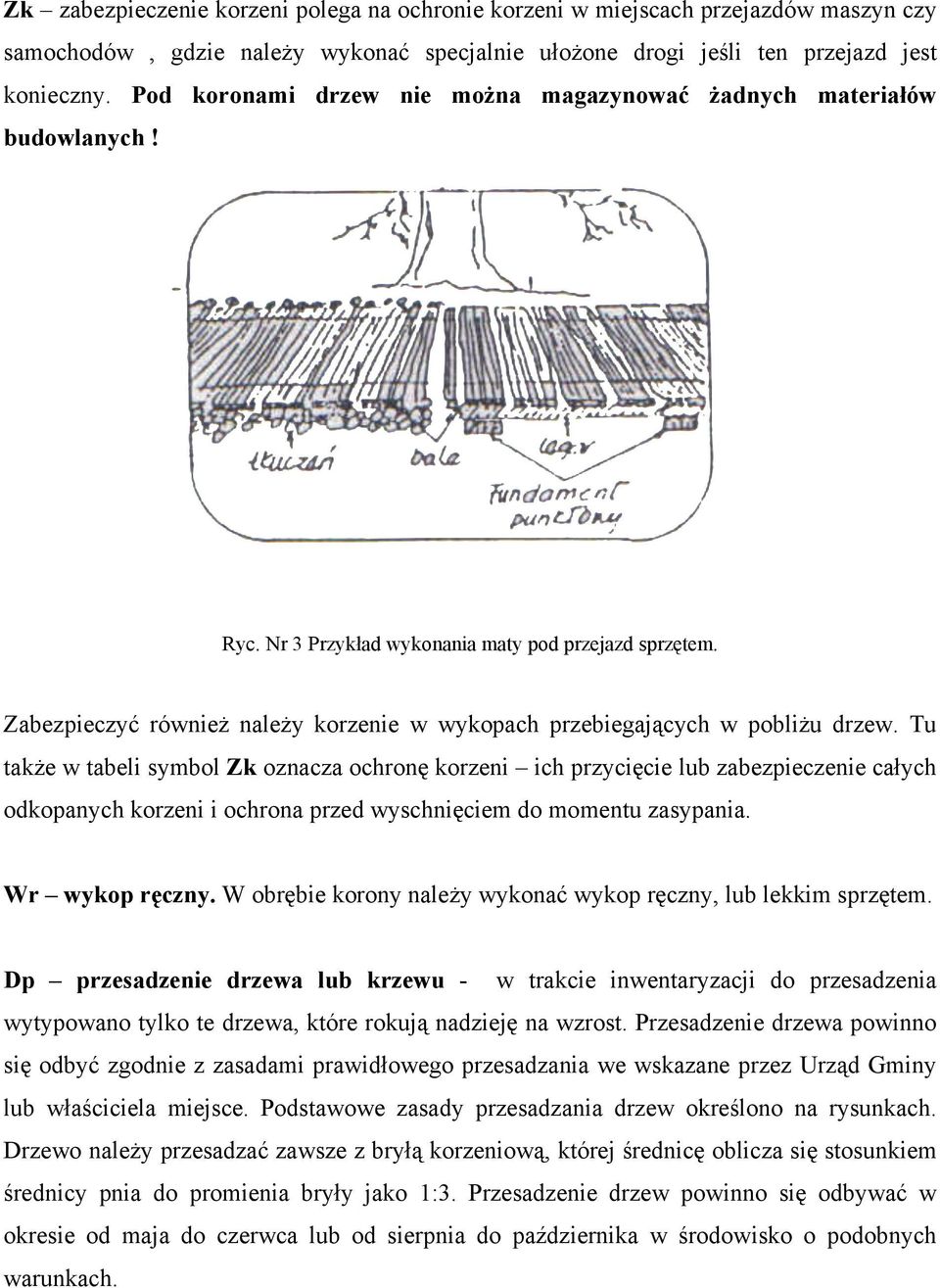

4 Zk zabezpieczenie korzeni polega na ochronie korzeni w miejscach przejazdów maszyn czy samochodów, gdzie należy wykonać specjalnie ułożone drogi jeśli ten przejazd jest konieczny. Pod koronami drzew nie można magazynować żadnych materiałów budowlanych! Ryc. Nr 3 Przykład wykonania maty pod przejazd sprzętem. Zabezpieczyć również należy korzenie w wykopach przebiegających w pobliżu drzew. Tu także w tabeli symbol Zk oznacza ochronę korzeni ich przycięcie lub zabezpieczenie całych odkopanych korzeni i ochrona przed wyschnięciem do momentu zasypania. Wr wykop ręczny. W obrębie korony należy wykonać wykop ręczny, lub lekkim sprzętem. Dp przesadzenie drzewa lub krzewu - w trakcie inwentaryzacji do przesadzenia wytypowano tylko te drzewa, które rokują nadzieję na wzrost. Przesadzenie drzewa powinno się odbyć zgodnie z zasadami prawidłowego przesadzania we wskazane przez Urząd Gminy lub właściciela miejsce. Podstawowe zasady przesadzania drzew określono na rysunkach. Drzewo należy przesadzać zawsze z bryłą korzeniową, której średnicę oblicza się stosunkiem średnicy pnia do promienia bryły jako 1:3. Przesadzenie drzew powinno się odbywać w okresie od maja do czerwca lub od sierpnia do października w środowisko o podobnych warunkach.

Zabezpieczyć również należy korzenie w wykopach przebiegających w pobliżu drzew.

5 C Cięcie. Wykonywane celem konieczności wykonania robót lub przejazdów. Cięcia te muszą być wykonane zgodnie ze sztuką ogrodniczą (dotyczy to techniki cięcia oraz smarowania ran) Ryc. Nr 4 a/rowek wykopany na głębokość bryły korzeniowej b/ ziemia urodzajna, c/ gruba folia, d/piasek hamujący rozwój korzeni Ryc. Nr 5 Sposób przytwierdzenia drzewa do podłoża po przesadzeniu z bryłą korzeniową o śr. do 50cm.

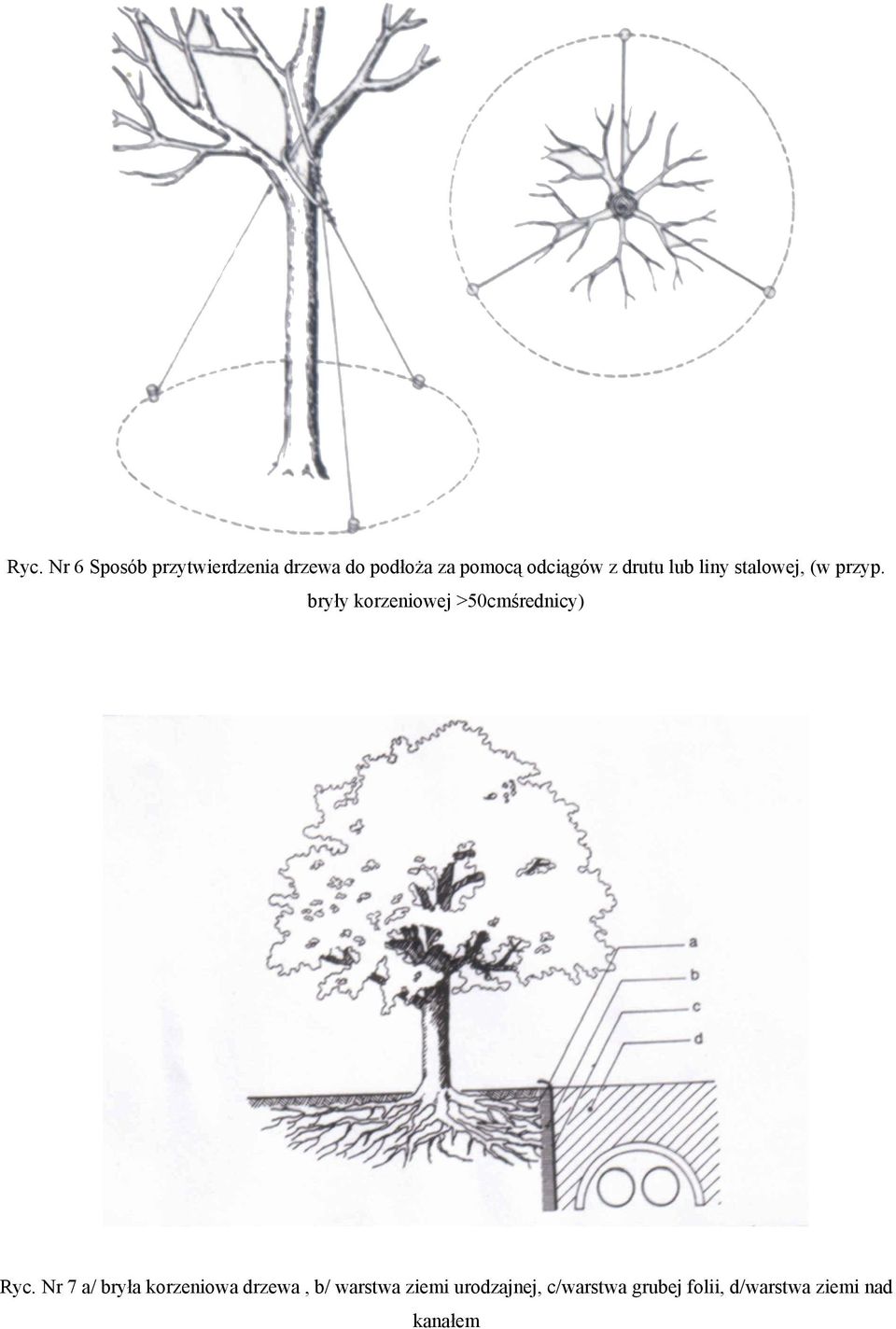

6 Ryc. Nr 6 Sposób przytwierdzenia drzewa do podłoża za pomocą odciągów z drutu lub liny stalowej, (w przyp. bryły korzeniowej >50cmśrednicy) Ryc. Nr 7 a/ bryła korzeniowa drzewa, b/ warstwa ziemi urodzajnej, c/warstwa grubej folii, d/warstwa ziemi nad kanałem

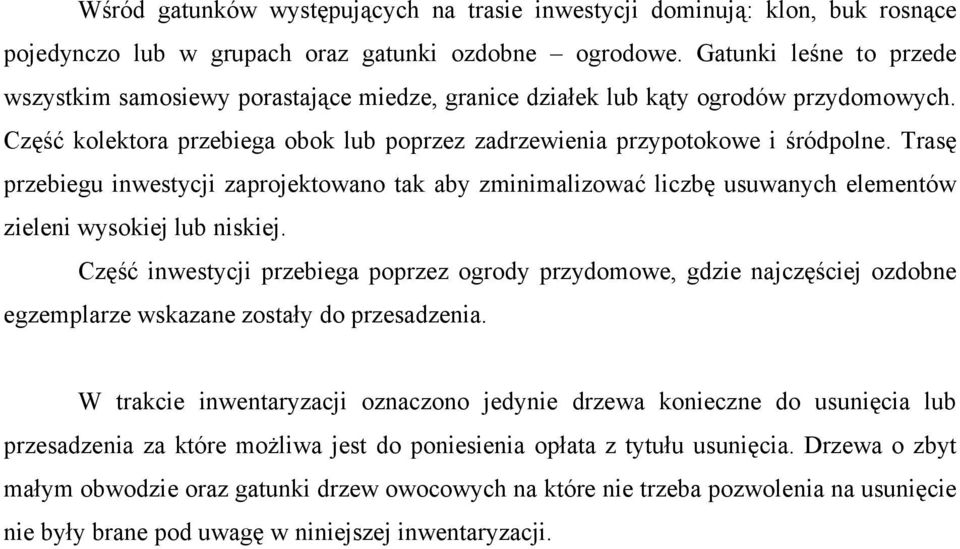

7 Wśród gatunków występujących na trasie inwestycji dominują: klon, buk rosnące pojedynczo lub w grupach oraz gatunki ozdobne ogrodowe. Gatunki leśne to przede wszystkim samosiewy porastające miedze, granice działek lub kąty ogrodów przydomowych. Część kolektora przebiega obok lub poprzez zadrzewienia przypotokowe i śródpolne. Trasę przebiegu inwestycji zaprojektowano tak aby zminimalizować liczbę usuwanych elementów zieleni wysokiej lub niskiej. Część inwestycji przebiega poprzez ogrody przydomowe, gdzie najczęściej ozdobne egzemplarze wskazane zostały do przesadzenia. W trakcie inwentaryzacji oznaczono jedynie drzewa konieczne do usunięcia lub przesadzenia za które możliwa jest do poniesienia opłata z tytułu usunięcia. Drzewa o zbyt małym obwodzie oraz gatunki drzew owocowych na które nie trzeba pozwolenia na usunięcie nie były brane pod uwagę w niniejszej inwentaryzacji.

Trasę przebiegu inwestycji zaprojektowano tak aby zminimalizować liczbę usuwanych elementów zieleni wysokiej lub niskiej.

8 INWENTARYZACJA

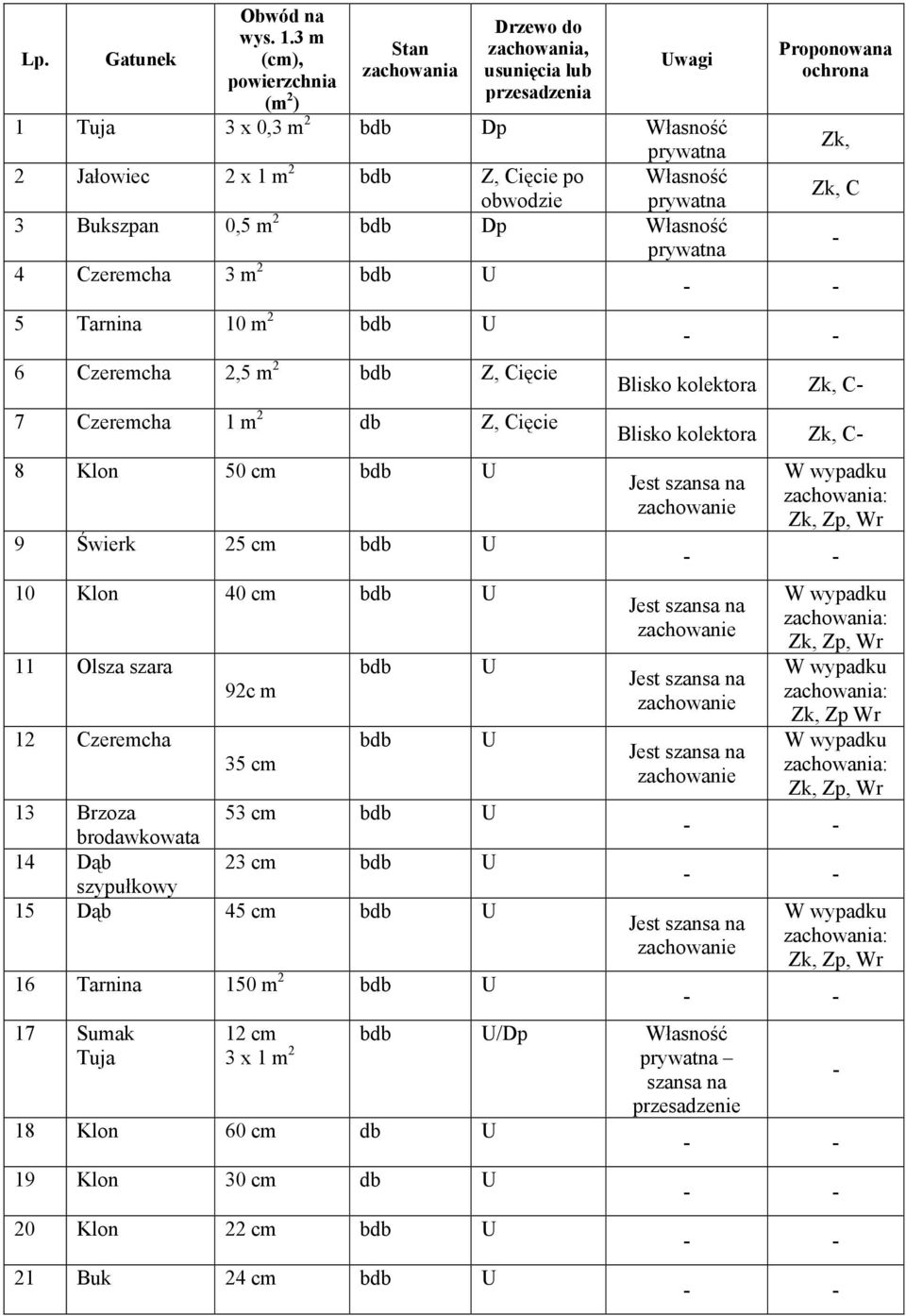

9 Lp. Gatunek Obwód na wys. 1.3 m (cm), powierzchnia (m 2 ) Stan zachowania Drzewo do zachowania, usunięcia lub przesadzenia Uwagi Proponowana ochrona 1 Tuja 3 x 0,3 m 2 bdb Dp Własność prywatna Zk, 2 Jałowiec 2 x 1 m 2 bdb Z, Cięcie po Własność obwodzie prywatna Zk, C 3 Bukszpan 0,5 m 2 bdb Dp Własność prywatna - 4 Czeremcha 3 m 2 bdb U 5 Tarnina 10 m 2 bdb U 6 Czeremcha 2,5 m 2 bdb Z, Cięcie 7 Czeremcha 1 m 2 db Z, Cięcie 8 Klon 50 cm bdb U 9 Świerk 25 cm bdb U 10 Klon 40 cm bdb U 11 Olsza szara 12 Czeremcha 92c m 35 cm bdb bdb 13 Brzoza brodawkowata 53 cm bdb U 14 Dąb 23 cm bdb U szypułkowy 15 Dąb 45 cm bdb U 16 Tarnina 150 m 2 bdb U 17 Sumak Tuja U U Blisko kolektora Zk, C- Blisko kolektora Zk, C- Zk, Zp, Wr Zk, Zp, Wr Zk, Zp Wr Zk, Zp, Wr 12 cm 3 x 1 m 2 bdb U/Dp Własność prywatna szansa na przesadzenie 18 Klon 60 cm db U 19 Klon 30 cm db U 20 Klon 22 cm bdb U 21 Buk 24 cm bdb U Zk, Zp, Wr -

Cięcie po Własność obwodzie prywatna Zk, C 3 Bukszpan 0,5 m 2 bdb Dp Własność prywatna - 4 Czeremcha 3 m 2 bdb U 5 Tarnina 10 m 2 bdb U 6 Czeremcha 2,5 m 2 bdb Z, Cięcie 7 Czeremcha 1 m 2 db Z,

10 22 Buk 32 cm db U 23 Klon 30 cm bdb U 24 Jodła 42 cm bdb U 25 Klon 77cm bdb U 26 Jodła 110 cm bdb U 27 Wierzba krucha 28 Wierzba krucha 27 cm bdb U 28 cm bdb U Zk, Zp, Wr Zk, Zp, Wr Przejście przez tereny leśne Na czterech odcinkach trasa kolektora przebiega przez tereny leśne. Jako tereny leśne uznano obszary o zwartym drzewostanie i dużej powierzchni zalesionej. Z dostępnej mapy ewidencyjnej nie udało się precyzyjnie ustalić czy te tereny są zaklasyfikowane jako Ls czy też nie przyjęto jednak ze względu na typowo leśny charakter tych obszarów, że są to tereny Ls. Na takich obszarach procedura uzyskania pozwolenia na wycinkę drzew jest inna i nie sporządza się inwentaryzacji pojedynczych drzew. Z przeprowadzonej wizji terenowej wynika jednak, że w związku z planowaną budową kolektora nie będzie konieczności usuwania drzew na tych obszarach. Fragmenty te zostały opisane poniżej w kolejnych punktach, zaproponowano także ochronę w celu uniknięcia szkód w drzewostanie: 1. Odcinek pierwszy trasa kolektora wyznaczona została drogą asfaltową o szerokości około 3 metrów. Na tym odcinku nie przewiduje się konieczności wycinki drzew. Po prawej stronie drogi drzewa rosną na skarpie powyżej jej poziomu, po lewej stronie rosną na poziomie drogi. Nie przewiduje się kolizji przebiegu kolektora z rosnącymi drzewami, odległość kolektora od lasu jest bezpieczna. Należy przewidzieć zakaz składowania materiałów budowlanych i odpadów na terenie leśnym.

Z dostępnej mapy ewidencyjnej nie udało się precyzyjnie ustalić czy te tereny są zaklasyfikowane jako Ls czy też nie przyjęto jednak ze względu na typowo leśny charakter tych obszarów, że są to

11 2. Odcinek drugi Trasa kolektora skręca z drogi asfaltowej na drogę gruntową leśną o szerokości około 2,5 metra. Na tym odcinku proponuje się zastosowanie wydzielenia (W), w przypadku odsłonięcia korzenie należy zastosować ich zabezpieczenie (Zk). Pozwoli to na zabezpieczenie drzew przed uszkodzeniem. 3. Odcinek trzeci krótkie przejście (około 15 m) między drzewami starym śladem drogi gruntowej. W tym miejscu rośnie sosna 2 szt., jodła 2 szt., świerk 2 szt. Proponuje się tutaj zastosowanie wydzielenia (W) oraz zabezpieczenia korzeni w przypadku ich odsłonięcia (Zk). Wskazany byłby także wykop ręczny lun z wykorzystaniem lekkiego sprzętu (Wr). Drzewa nie są przewidziane do wycinki, miejsca na przejście kolektora jest wystarczająco dużo.

Pozwoli to na zabezpieczenie drzew przed uszkodzeniem. 3. Odcinek trzeci krótkie przejście (około 15 m) między drzewami starym śladem drogi gruntowej. W tym miejscu rośnie sosna 2 szt.

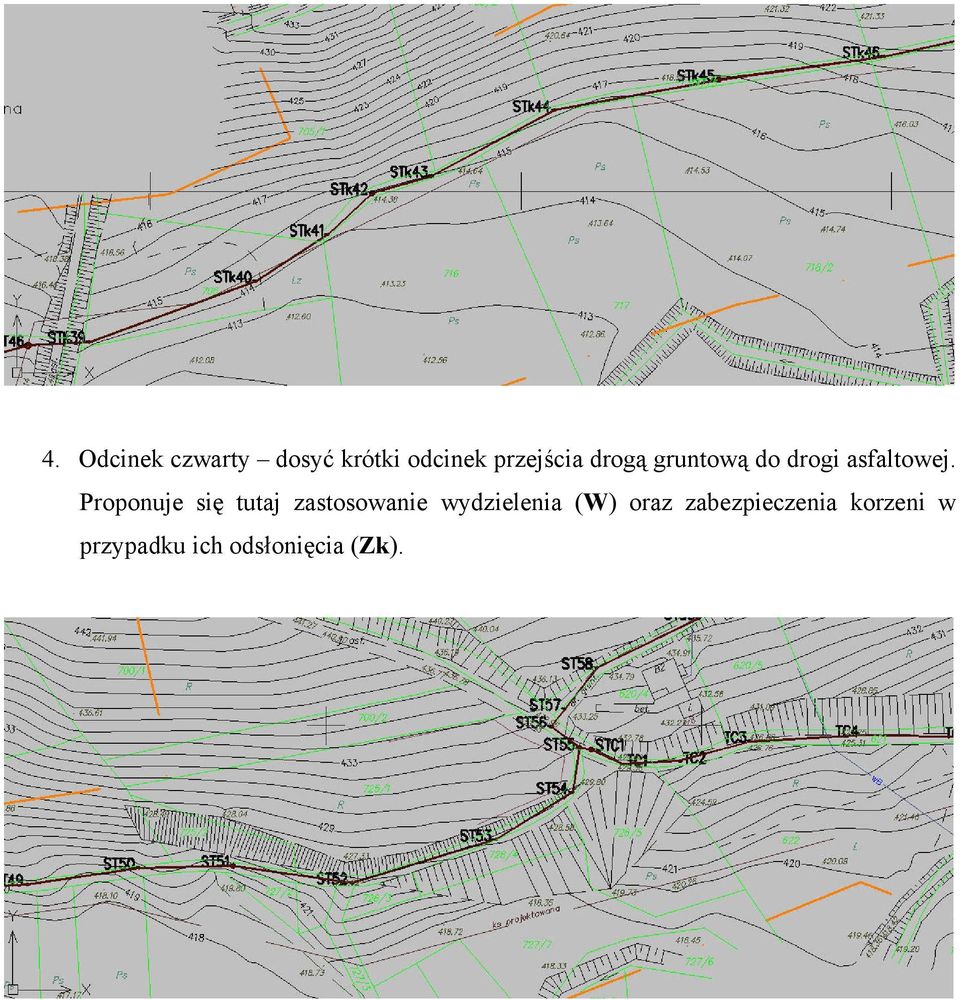

12 4. Odcinek czwarty dosyć krótki odcinek przejścia drogą gruntową do drogi asfaltowej. Proponuje się tutaj zastosowanie wydzielenia (W) oraz zabezpieczenia korzeni w przypadku ich odsłonięcia (Zk).
