WYMAGANIA TECHNICZNE. Producent / Firma: Typ: Rok produkcji: 2007

Wielkość: px

Rozpocząć pokaz od strony:

Download "WYMAGANIA TECHNICZNE. Producent / Firma: Typ: Rok produkcji: 2007"

Grzegorz Kucharski
8 lat temu
Przeglądów:

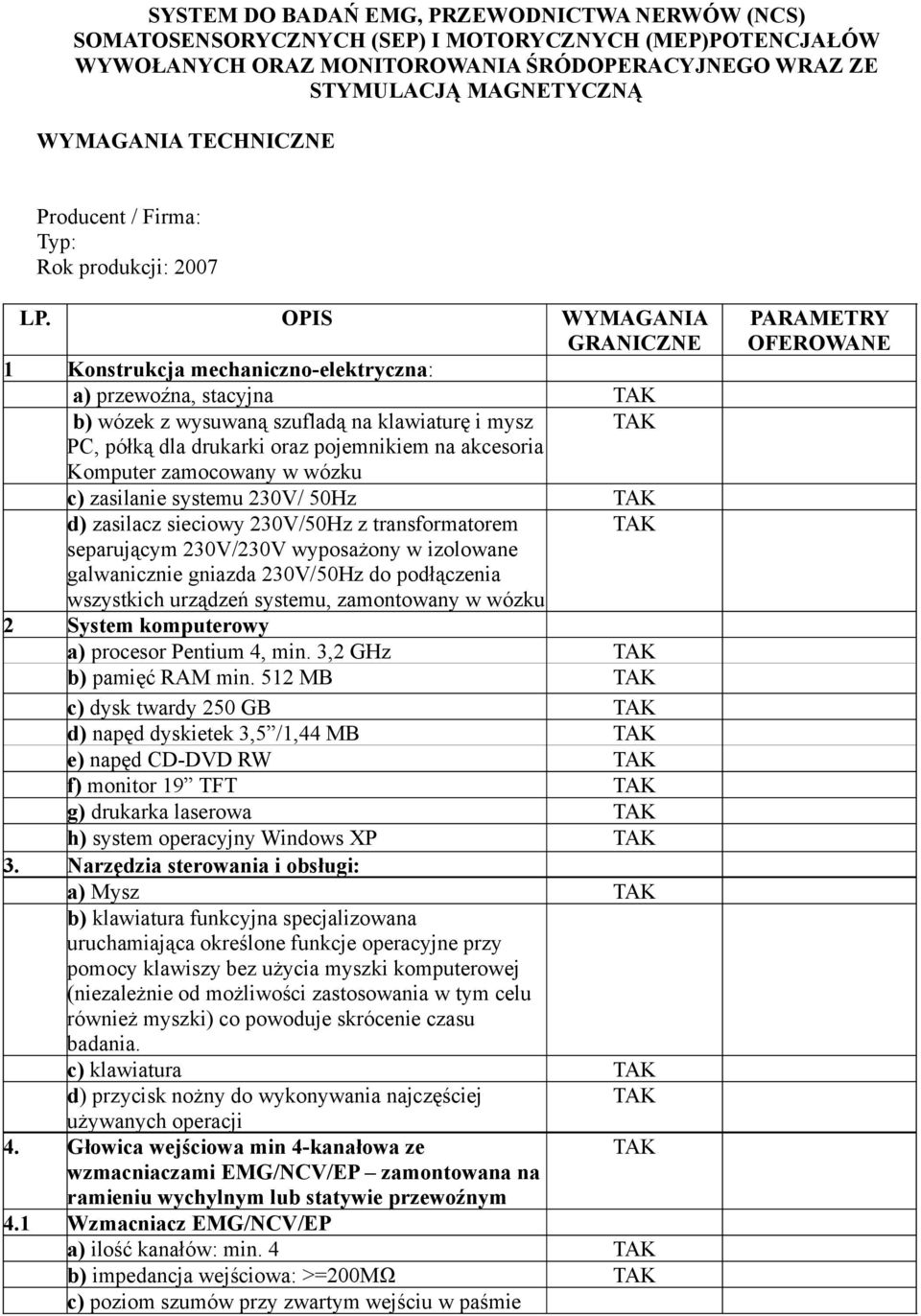

1 SYSTEM DO BADAŃ EMG, PRZEWODNICTWA NERWÓW (NCS) SOMATOSENSORYCZNYCH (SEP) I MOTORYCZNYCH (MEP)POTENCJAŁÓW WYWOŁANYCH ORAZ MONITOROWANIA ŚRÓDOPERACYJNEGO WRAZ ZE STYMULACJĄ MAGNETYCZNĄ WYMAGANIA TECHNICZNE Producent / Firma: Typ: Rok produkcji: 2007 LP. OPIS WYMAGANIA GRANICZNE 1 Konstrukcja mechaniczno-elektryczna: a) przewoźna, stacyjna b) wózek z wysuwaną szufladą na klawiaturę i mysz PC, półką dla drukarki oraz pojemnikiem na akcesoria Komputer zamocowany w wózku c) zasilanie systemu 230V/ 50Hz d) zasilacz sieciowy 230V/50Hz z transformatorem separującym 230V/230V wyposażony w izolowane galwanicznie gniazda 230V/50Hz do podłączenia wszystkich urządzeń systemu, zamontowany w wózku 2 System komputerowy a) procesor Pentium 4, min. 3,2 GHz b) pamięć RAM min. 512 MB c) dysk twardy 250 GB d) napęd dyskietek 3,5 /1,44 MB e) napęd CD-DVD RW f) monitor 19 TFT g) drukarka laserowa h) system operacyjny Windows XP 3. Narzędzia sterowania i obsługi: a) Mysz b) klawiatura funkcyjna specjalizowana uruchamiająca określone funkcje operacyjne przy pomocy klawiszy bez użycia myszki komputerowej (niezależnie od możliwości zastosowania w tym celu również myszki) co powoduje skrócenie czasu badania. c) klawiatura d) przycisk nożny do wykonywania najczęściej używanych operacji 4. Głowica wejściowa min 4-kanałowa ze wzmacniaczami EMG/NCV/EP zamontowana na ramieniu wychylnym lub statywie przewoźnym 4.1 Wzmacniacz EMG/NCV/EP a) ilość kanałów: min. 4 b) impedancja wejściowa: >=200MΩ c) poziom szumów przy zwartym wejściu w paśmie PARAMETRY OFEROWANE

OPIS WYMAGANIA GRANICZNE 1 Konstrukcja mechaniczno-elektryczna: a) przewoźna, stacyjna b) wózek z wysuwaną szufladą na klawiaturę i mysz PC, półką dla drukarki oraz pojemnikiem na akcesoria Komputer

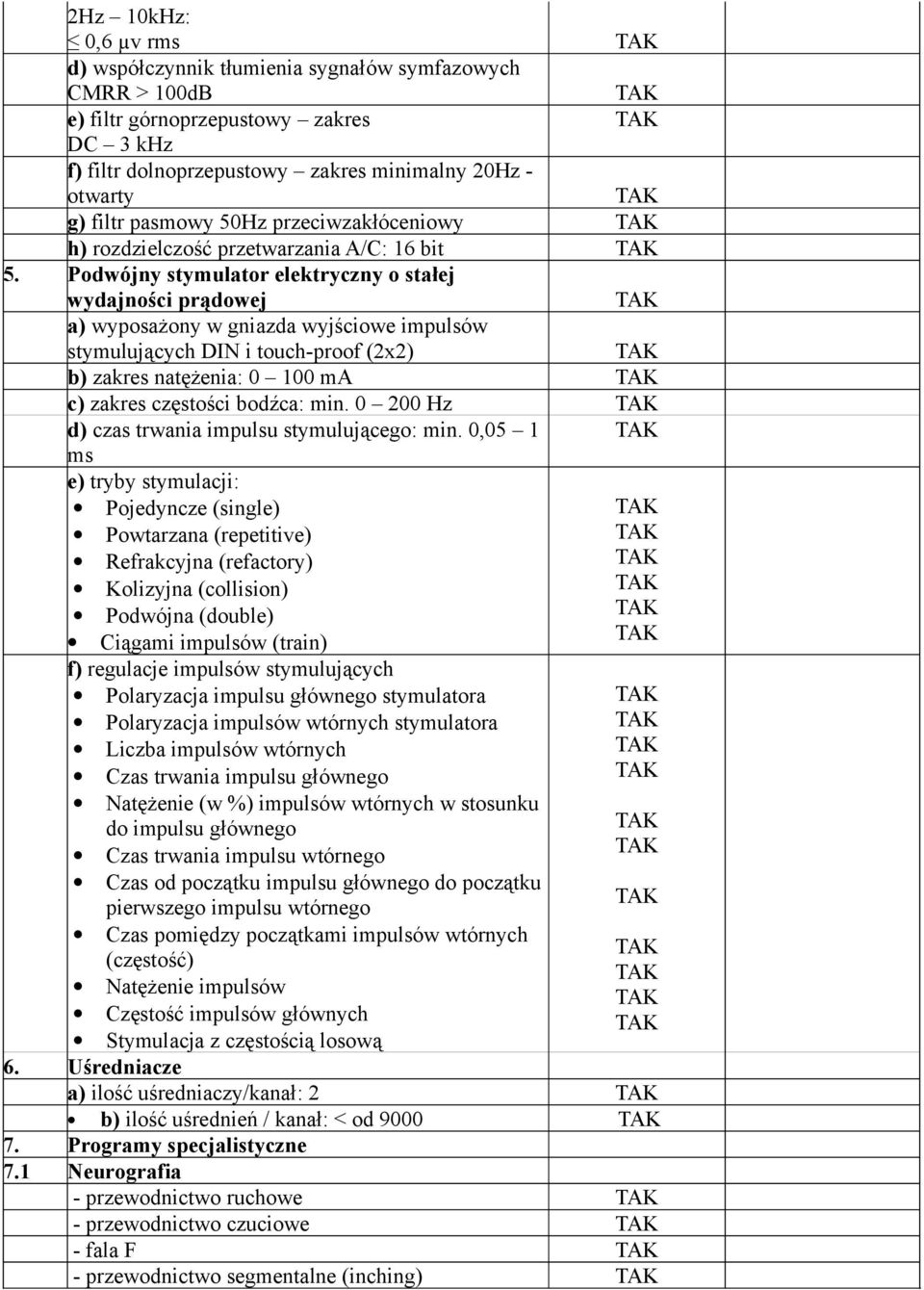

2 2Hz 10kHz: 0,6 µv rms d) współczynnik tłumienia sygnałów symfazowych CMRR > 100dB e) filtr górnoprzepustowy zakres DC 3 khz f) filtr dolnoprzepustowy zakres minimalny 20Hz - otwarty g) filtr pasmowy 50Hz przeciwzakłóceniowy h) rozdzielczość przetwarzania A/C: 16 bit 5. Podwójny stymulator elektryczny o stałej wydajności prądowej a) wyposażony w gniazda wyjściowe impulsów stymulujących DIN i touch-proof (2x2) b) zakres natężenia: ma c) zakres częstości bodźca: min Hz d) czas trwania impulsu stymulującego: min. 0,05 1 ms e) tryby stymulacji: Pojedyncze (single) Powtarzana (repetitive) Refrakcyjna (refactory) Kolizyjna (collision) Podwójna (double) Ciągami impulsów (train) f) regulacje impulsów stymulujących Polaryzacja impulsu głównego stymulatora Polaryzacja impulsów wtórnych stymulatora Liczba impulsów wtórnych Czas trwania impulsu głównego Natężenie (w %) impulsów wtórnych w stosunku do impulsu głównego Czas trwania impulsu wtórnego Czas od początku impulsu głównego do początku pierwszego impulsu wtórnego Czas pomiędzy początkami impulsów wtórnych (częstość) Natężenie impulsów Częstość impulsów głównych Stymulacja z częstością losową 6. Uśredniacze a) ilość uśredniaczy/kanał: 2 b) ilość uśrednień / kanał: < od Programy specjalistyczne 7.1 Neurografia - przewodnictwo ruchowe - przewodnictwo czuciowe - fala F - przewodnictwo segmentalne (inching)

Podwójny stymulator elektryczny o stałej wydajności prądowej a) wyposażony w gniazda wyjściowe impulsów stymulujących DIN i touch-proof (2x2) b) zakres natężenia: 0 100 ma c) zakres częstości bodźca:

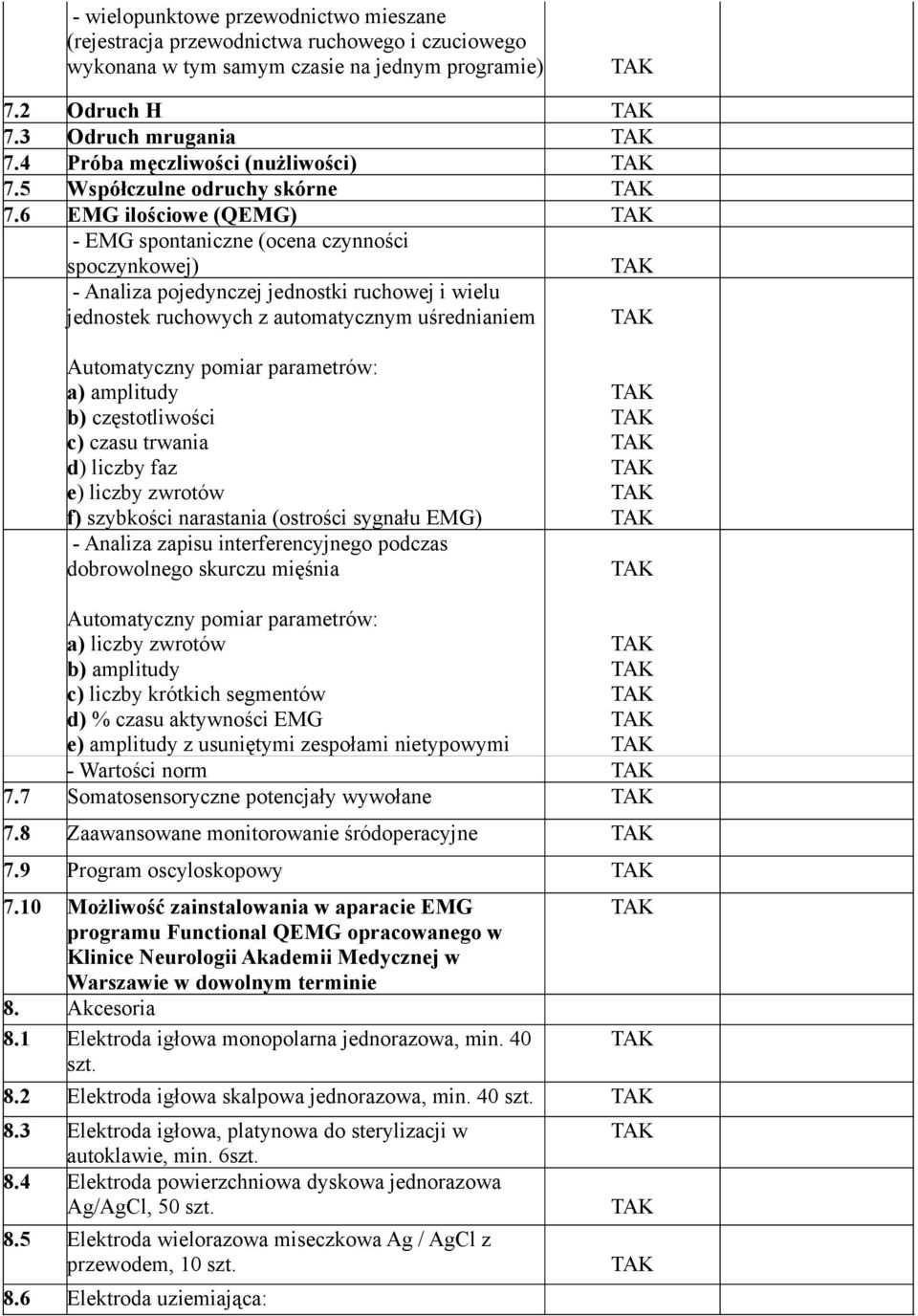

3 - wielopunktowe przewodnictwo mieszane (rejestracja przewodnictwa ruchowego i czuciowego wykonana w tym samym czasie na jednym programie) 7.2 Odruch H 7.3 Odruch mrugania 7.4 Próba męczliwości (nużliwości) 7.5 Współczulne odruchy skórne 7.6 EMG ilościowe (QEMG) - EMG spontaniczne (ocena czynności spoczynkowej) - Analiza pojedynczej jednostki ruchowej i wielu jednostek ruchowych z automatycznym uśrednianiem Automatyczny pomiar parametrów: a) amplitudy b) częstotliwości c) czasu trwania d) liczby faz e) liczby zwrotów f) szybkości narastania (ostrości sygnału EMG) - Analiza zapisu interferencyjnego podczas dobrowolnego skurczu mięśnia Automatyczny pomiar parametrów: a) liczby zwrotów b) amplitudy c) liczby krótkich segmentów d) % czasu aktywności EMG e) amplitudy z usuniętymi zespołami nietypowymi - Wartości norm 7.7 Somatosensoryczne potencjały wywołane 7.8 Zaawansowane monitorowanie śródoperacyjne 7.9 Program oscyloskopowy 7.10 Możliwość zainstalowania w aparacie EMG programu Functional QEMG opracowanego w Klinice Neurologii Akademii Medycznej w Warszawie w dowolnym terminie 8. Akcesoria 8.1 Elektroda igłowa monopolarna jednorazowa, min. 40 szt. 8.2 Elektroda igłowa skalpowa jednorazowa, min. 40 szt. 8.3 Elektroda igłowa, platynowa do sterylizacji w autoklawie, min. 6szt. 8.4 Elektroda powierzchniowa dyskowa jednorazowa Ag/AgCl, 50 szt. 8.5 Elektroda wielorazowa miseczkowa Ag / AgCl z przewodem, 10 szt. 8.6 Elektroda uziemiająca:

6 EMG ilościowe (QEMG) - EMG spontaniczne (ocena czynności spoczynkowej) - Analiza pojedynczej jednostki ruchowej i wielu jednostek ruchowych z automatycznym uśrednianiem Automatyczny pomiar

4 płytkowa z kablem opaskowa z kablem 8.7 Kable do elektrod 8.8 Żele przewodzące i klejące 9 AKCESORIA SPECJALNE 9.1 Sonda stymulująca jednobiegunowa z końcówką czołową Ø0,5 mm, jednorazowa, 5kpl 9.2 Sonda stymulująca jednobiegunowa z końcówką kulową Ø1 mm, 1 kpl 9.3 Końcówki kulowe Ø 1mm do sondy z poz. 9.2, 10szt. 9.4 Sonda stymulująca jednobiegunowa z końcówką elastyczną, 5kpl. 9.5 Sonda stymulująca dwubiegunowa z elektrodami posobnymi i odległością między elektrodami 1,2-1,4mm, 5kpl 9.6 Elektroda igłowa podskórna, 6szt. 10. STYMULATOR MAGNETYCZNY 10.1 Zakres częstości impulsów stymulujących: 0,1-100Hz 10.2 Kształty impulsów: Dwufazowy Burst 10.3 Stymulacja impulsami o odwróconej polaryzacji (zmienionej o 180ºC fazie impulsów) bez zmiany pozycji (odwracania) cewki stymulującej 10.4 Stymulacja ciągami impulsów Liczba impulsów w ciągu: Liczba ciągów: Czas między ciągami: 1-120s 10.5 Stymulacja w trybie Burst i liczbie impulsów w ciągu 2-5 i regulowanym czasie między impulsami 0,5-10 ms 10.6 Stymulacja sekwencyjna o parametrach ustalanych przez użytkownika - min. 25 ustawień 10.7 Możliwość rozbudowy o funkcję stymulacji impulsami w trybie o zwiększonej mocy (podwójnej zmagazynowanej energii) 10.8 Kształty impulsów w trybie o zwiększonej mocy: półsinusoidalny Dwufazowy Burst 10.9 Możliwość rozbudowy o funkcję stymulacji parami impulsów o częstości 1-20 par imp./s i czasie między impulsami (IPI) min ms Kształty impulsów stymulujących w trybie stymulacji parami impulsów:

6 Elektroda igłowa podskórna, 6szt. 10. STYMULATOR MAGNETYCZNY 10.1 Zakres częstości impulsów stymulujących: 0,1-100Hz 10.2 Kształty impulsów: Dwufazowy Burst 10.

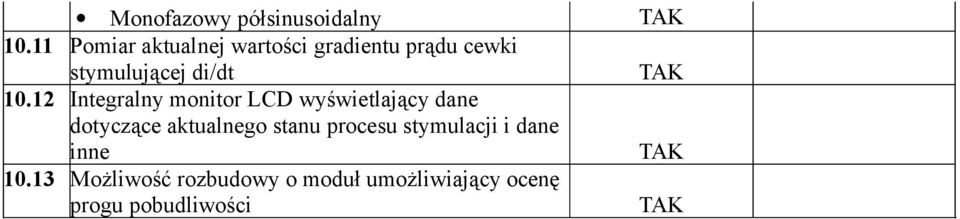

5 półsinusoidalny Pomiar aktualnej wartości gradientu prądu cewki stymulującej di/dt Integralny monitor LCD wyświetlający dane dotyczące aktualnego stanu procesu stymulacji i dane inne Możliwość rozbudowy o moduł umożliwiający ocenę progu pobudliwości
