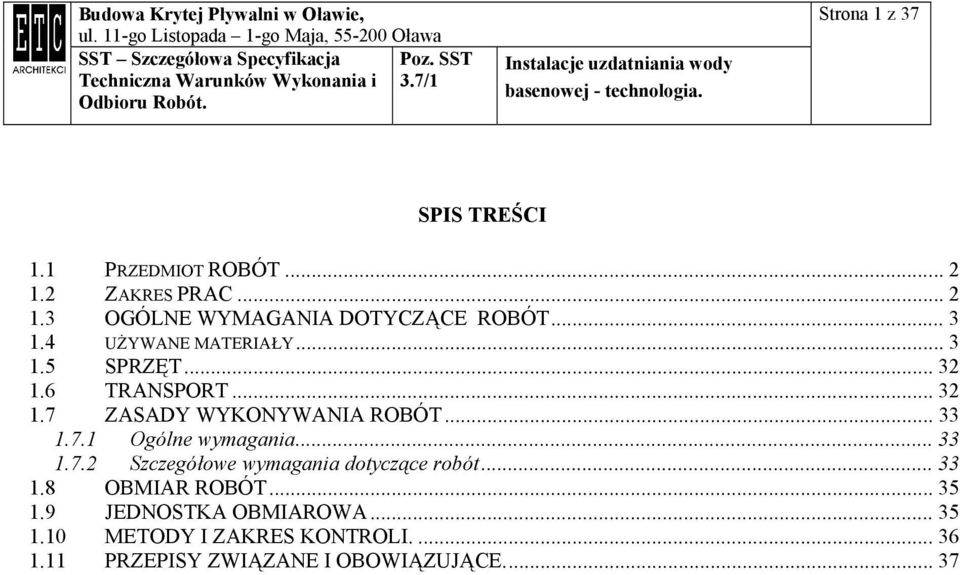

1 Strona 1 z SPIS TREŚCI 1.1 PRZEDMIOT ROBÓT ZAKRES PRAC OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT UŻYWANE MATERIAŁY SPRZĘT TRANSPORT ZASADY WYKONYWANIA ROBÓT Ogólne wymagania Szczegółowe wymagania dotyczące robót OBMIAR ROBÓT JEDNOSTKA OBMIAROWA METODY I ZAKRES KONTROLI PRZEPISY ZWIĄZANE I OBOWIĄZUJĄCE...

2 Strona 2 z Poz. 01. Instalacja uzdatniania wody basenowej - kod CPV PRZEDMIOT ROBÓT Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót dotyczących instalacji uzdatniania wody basenowej. 1.2 ZAKRES PRAC W zakres robót objętych niniejszą specyfikacją techniczną wchodzi: a) Wykonanie instalacji technologicznej (rurociągi z PVC PN6 i PVC-C PN6) wraz z montażem armatury. b) Dostawa i montaż urządzeń. Rurociągi technologiczne i armatura łączone kołnierzowo, przez klejenie i spawanie. Dostawa i montaż obejmuje: 1. Wykonanie instalacji technologicznej wraz z montażem armatury. Instalację technologiczną zaprojektowano z rur i kształtek z PVC i PVC-C łączonych przez klejenie i kołnierzowo. Armaturę stanowią przepustnice z siłownikami elektrycznymi oraz z dźwigniami ręcznymi, zawory kulowe, zawory zwrotne, klapy zwrotne, wodomierze z impulsatorem, zawory regulacyjne, kompensatory. Rurociągi technologiczne: DN100 d110/dn100 PVC DN125 d140/dn125 PVC DN150 d160/dn150 PVC DN175 d200/dn175 PVC DN25 d32/dn25 PVC DN200 d225/dn200 PVC DN250 d280/dn250 PVC DN40 d50/dn40 PVC DN50 d63/dn50 PVC DN65 d75/dn65 PVC DN80 d90/dn80 PVC DN25 d32/dn25 PVC DN100 d110/dn100 PVC-C DN50 d63/dn50 PVC-C DN40 d40/dn50 PVC-C DN80 d90/dn80 PVC-C 2. Dostawę i montaż urządzeń: filtry basenowe ciśnieniowe wypełnione złożem piaskowo-żwirowym.; pompy obiegowe z łapaczem włosów.; dmuchawa do płukania filtrów; zestawy do dezynfekcji z pompą dozującą membranową z głowicą odporną na podchloryn sodu; zestawy do korekty ph z pompą dozującą z głowicą odporną na 45% kwas siarkowy (VI); zestawy do koagulacji z pompą dozującą membranową z głowicą odporną na 50% hydroksychlorek glinu;

3 Strona 3 z wanny ochronne z PVC 60x80 cm i 40x60 cm; rurowe wymienniki ciepła; lampy UV; reflektory basenowe; dysze denne dopływowe regulowane; stacje pomiarowo- kontrolne (pomiar ph, Cl, redox); automatyczny odkurzacz basenowy; tablice kontrolne z kurkami do poboru wody oraz z manometrami, rury wodowskazowe; pompy i dmuchawy atrakcji wodnych. 1.3 OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z Dokumentacją Projektową, Specyfikacją techniczną warunków wykonania i odbioru robót Część Ogólna ST00 i poleceniami Inspektora Nadzoru. 1.4 UŻYWANE MATERIAŁY Wymagania: Wszystkie elementy muszą mieć pozytywną ocenę higieniczną dopuszczającą do montażu w instalacjach do przesyłania wody do picia. Materiały użyte do budowy powinny spełniać warunki określone w odpowiednich normach przedmiotowych, a w przypadku braku normy powinny odpowiadać warunkom technicznym wytwórni lub innym umownym warunkom. Do wykonania instalacji technologicznej należy stosować materiały zgodnie z Dokumentacją Projektową, opisem technicznym i rysunkami. Armatura, kształtki i rury nie mniej niż PN6 (rurociągi wbetonowane w płytę denną PN16), odporne na wodę z podwyższoną zawartością chloru. Przewidziano zastosowanie wodomierzy z impulsatorem. Kształtki klejone PVC-U (nieplastyfikowane PVC), zawory kulowe PVC-U, gniazdo kuli: PTFE, z mufami do klejenia, zawory zwrotne PVC-U ze sprężyną ze stali nierdzewnej, zawory zwrotne klapowe PVC-U ze sprężyną, : Rury ciśnieniowe z PVC-U, PN 6, wg PN-74/C Zbiorniki filtracyjne ze złożem piaskowo-żwirowym zaprojektowano jako wykonane z tworzyw sztucznych bądź stali niskowęglowej (powierzchnia zewnętrzna zabezpieczona antykorozyjnie farbą do gruntowania, natomiast wewnętrzna farbą epoksydową dwuskładnikową z atestem PZH). Płyta drenażowa - drenaż grzybkowy niskooporowy. Zbiorniki muszą być odporne na wodę z chlorem. Pompy obiegowe przewidziano zastosowanie basenowych pomp przepływowych. Wykonanie pompy: pionowa pompa rotacyjna, blokowa, ze zintegrowanym łapaczem włosów i włókien, dziurkowanie φ3 mm. Ściana tylna z odpowietrzeniem z zaworem kulkowym. Silnik trójfazowy z zabezpieczeniem IP55 ze wzmocnionym łożyskowaniem. Wyposażenie: 1 manometr z zaworem G ½, 1 próżniomierz φ100 z zaworem ½. Pompy dozujące koagulant, korektor ph i podchloryn sodowy przewidziano zastosowanie pomp dozujących ze stałym sterowaniem, automatyczna regulacją częstotliwości dozowania, kontrolą poziomu. Wyposażenie pompy: zawór stopowy, zawór dozujący, czujnik poziomu i przewody dozujące.

4 Strona 4 z Wymienniki ciepła przewidziano wymienniki płaszczowo-rurowe, wykonane ze stali nierdzewnej, odporne na wodę z chlorem. Dmuchawa do płukania filtrów bezolejowa typu Roots z obudową dźwiękochłonną. Przewidziano zastosowanie dysz dopływowych dennych 2 z regulowanym natężeniem przepływu. Zastosowano regulator basenowy umożliwiający pomiar ph, chloru wolnego i potencjału redox. Rury wodowskazowe należy wykonać z przezroczystego tworzywa sztucznego. Urządzenia: Lp Charakterystyka Urządzenia urządzenia Filtr basenowy z dnem dyszowym; wykonany zgodnie z normą DIN; wysokość złoża 1,2m; z włazem bocznym ø400 i wziernikiem rewizyjnym, manometrem, odpowietrznikiem, Pompy obiegowe Dmuchawa do płukania Zestaw dezynfekcji Zestaw koagulacji do do zaworem spustowym, przyłączem do wzruszania złoża sprężonym powietrzem Ze zintegrowanym łapaczem włosów Bezolejowa typu Roots z obudową dźwiękochłonną Membranowa pompa dozująca z głowicą odporną na podchloryn sodu, z zaworem dozującym, zaworem stopowym i lancą ssącą Membranowa pompa dozująca z głowicą Obieg I: Przykładowy producent/ dostawca Kompleks, Dinotec, Prodwodrol Herborner, Astralpook, Speck Spomax, Aerzen, Kaeser Emec, Grundfos, SeRa p= Emec, Grundfos, SeRa q max = Parametry charakter ystyczne Wartość parametru Jednost ki wysokość 2,66 m średnica 2,00 m 2 dla Q B1 = 60 m 3 /h H= 18 m 3 dla Q p1 = 102 m 3 /h H= 11 m P2= 7,5 kw Q= 2,88 m3/min p= 400 mbar P2= 4 kw n= 4621 obr/min 1 q max = 15 dm 3 /h 5 2 bar 1 dm 3 /h 1 Ilość szt. lub kpl.

5 Strona 5 z Zestaw korekty ph Zbiornik przelewowy Wymienniki ciepła Wymiennik ciepła Dysze dopływowe denne Regulator basenowy do odporną na 50% hydroksychlorek glinu, z zaworem dozującym, zaworem stopowym i lancą ssącą p= Membranowa pompa Emec, dozująca z głowicą Grundfos, SeRa q max = odporną na 45% kwas siarkowy (VI), z zaworem dozującym i lancą ssącą P= Żelbetowy, wykończenie bar dm 3 /h bar 1 ceramiką basenową V= 30 m 3 Płaszczowo rurowe, Secespol, odporne na wodę z Behnke, Basen chlorem Hurt P= 113 kw 2 Płaszczowo rurowe, odporne na wodę z chlorem 2 z regulowanym natężeniem przepływu Pomiar ph, Cl 2, redox Secespol, Behnke, Basen Hurt P= 88 kw 1 Praher, ADY Bayrol, Dinotec, Prominent 1 50 Lp. 1 2 Charakterystyka Urządzenia urządzenia Filtr basenowy z dnem dyszowym; wykonany zgodnie z normą DIN; wysokość złoża 1,2m; z włazem bocznym ø400 i wziernikiem rewizyjnym, manometrem, odpowietrznikiem, Pompy obiegowe Obieg II: Przykładowy producent/ dostawca Parametry charakter ystyczne Wartość parametru Kompleks, Dinotec, Prodwodrol wysokość 2,57 m Jednost ki zaworem spustowym, przyłączem do wzruszania złoża sprężonym powietrzem 1,80 2,00 m 2 Ze zintegrowanym Herborner, dla Q B1 = 66 m 3 /h łapaczem włosów Astralpook, H= 18 m Speck dla Q p1 = 82 m 3 /h 2 H= 11 m P2= 7,5 kw 3 Zestaw do Membranowa pompa Emec, q max = 15 dm 3 /h 1 Ilość szt. lub kpl.

6 Strona 6 z dezynfekcji dozująca z głowicą odporną na podchloryn sodu, z zaworem dozującym, zaworem stopowym i lancą ssącą Zestaw koagulacji do Zestaw do korekty ph Zbiornik przelewowy Wymienniki ciepła Wymiennik ciepła Dysze dopływowe denne Regulator basenowy Membranowa pompa dozująca z głowicą odporną na 50% hydroksychlorek glinu, z zaworem dozującym, zaworem stopowym i lancą ssącą Membranowa pompa dozująca z głowicą odporną na 45% kwas siarkowy (VI), z zaworem dozującym i lancą ssącą Grundfos, SeRa Emec, Grundfos, SeRa Emec, Grundfos, SeRa 5 p= bar q max = 1 dm 3 /h 20 p= bar 1 q max = 2 dm 3 /h P= bar 1 Żelbetowy, wykończenie ceramiką basenową V= 22 m 3 Płaszczowo rurowe, Secespol, odporne na wodę z Behnke, Basen chlorem Hurt, P= 60 kw 2 Płaszczowo rurowe, odporne na wodę z chlorem 2 z regulowanym natężeniem przepływu Pomiar ph, Cl 2, redox 11 Lampa UV Do dezynfekcji wody Lp. Charakterystyka Urządzenia urządzenia Filtr basenowy z dnem dyszowym; wykonany zgodnie z normą DIN; wysokość złoża 1,2m; z włazem bocznym ø400 i wziernikiem rewizyjnym, odpowietrznikiem, zaworem spustowym 1 2 Pompy obiegowe Ze zintegrowanym łapaczem włosów Secespol, Behnke, Basen Hurt P= 41 kw 1 Praher, ADY Bayrol, Dinotec, Prominent 1 Aquafides, Q= 132 m 3 /h Kompleks, P1= 1,28 kw Astralpool D= 400 J/m 2 1 Obieg III: Przykładowy producent/ dostawca Kompleks, Dinotec, Prodwodrol Espa, Starite, Speck 15 Parametry charakter ystyczne Wartość parametru Jednost ki wysokość 2,25 m 32 średnica 1,00 m 2 dla Q B1 = 20 m 3 /h 2 H= 14 m dla Q p1 = 25 m 3 /h H= 11 m Ilość szt. lub kpl.

7 Strona 7 z Zestaw dezynfekcji Zestaw koagulacji Zestaw korekty ph Zbiornik przelewowy Wymienniki ciepła Regulator basenowy P2= 3,0 kw q max = 5 dm 3 /h Membranowa pompa Emec, dozująca z głowicą Grundfos, SeRa odporną na podchloryn sodu, z zaworem do dozującym, zaworem 20 stopowym i lancą ssącą p= bar 1 Membranowa pompa Emec, q max = 1 dm 3 /h dozująca z głowicą Grundfos, SeRa odporną na 50% hydroksychlorek glinu, z 20 zaworem dozującym, do zaworem stopowym i lancą ssącą p= bar 1 Membranowa pompa Emec, q max = 1 dm 3 /h dozująca z głowicą Grundfos, SeRa odporną na 45% kwas siarkowy (VI), z do zaworem dozującym i 20 lancą ssącą P= bar 1 Żelbetowy, wykończenie ceramiką basenową V= 4 m 3 Płaszczowo rurowe, Secespol, odporne na wodę z Behnke, Basen chlorem Hurt P= 18 kw 2 Pomiar ph, Cl 2, redox 9 Lampa UV Do dezynfekcji wody Wanna hydromasażu 6- cio osobowa, 14 dysz powietrznych, z oświetleniem i transformatorem, z Wanna pompą i dmuchawą 10 hydromasażu hydromasażu Bayrol, Dinotec, Prominent 1 Aquafides, Kompleks, Astralpool Kompleks Q= 40 m 3 /h P1= 0,48 kw D= 400 J/m 2 1 A= 2,46 m 2 V= 2,00 m 3 2 Lp. 1 Charakterystyka Urządzenia urządzenia Filtr basenowy z dnem dyszowym; wykonany zgodnie z normą DIN; wysokość złoża 1,2m; z włazem bocznym ø400 i wziernikiem rewizyjnym, odpowietrznikiem, zaworem spustowym Obieg IV: Przykładowy producent/ dostawca Kompleks, Dinotec, Prodwodrol Parametry charakter ystyczne Wartość parametru Jednost ki wysokość 2,25 m średnica 1,00 m 2 Ilość szt. lub kpl.

8 Strona 8 z Pompy obiegowe Zestaw dezynfekcji Zestaw koagulacji Zestaw korekty ph Zbiornik przelewowy Wymienniki ciepła Dysze dopływowe denne Regulator basenowy Ze zintegrowanym łapaczem włosów Espa, Starte, Speck dla Q B1 = 20 m 3 /h H= 14 m dla Q p1 = 25 m 3 /h H= 11 m P2= 3,0 kw q max = 5 dm 3 /h Membranowa pompa Emec, dozująca z głowicą Grundfos, SeRa odporną na podchloryn sodu, z zaworem do dozującym, zaworem 20 stopowym i lancą ssącą p= bar 1 Membranowa pompa Emec, q max = 1 dm 3 /h dozująca z głowicą Grundfos, SeRa odporną na 50% hydroksychlorek glinu, z 20 zaworem dozującym, do zaworem stopowym i lancą ssącą p= bar 1 Membranowa pompa Emec, q max = 1 dm 3 /h dozująca z głowicą Grundfos, SeRa odporną na 45% kwas siarkowy (VI), z do zaworem dozującym i 20 lancą ssącą P= bar 1 Żelbetowy, wykończenie ceramiką basenową V= 6 m 3 Płaszczowo rurowe, Secespol, odporne na wodę z Behnke, Basen chlorem Hurt P= 24 kw 2 2 z regulowanym natężeniem przepływu Pomiar ph, Cl 2, redox 10 Lampa UV Do dezynfekcji wody Praher, ADY Bayrol, Dinotec, Prominent 1 Aquafides, Q= 40 m 3 /h Kompleks, P1= 0,48 kw Astralpool D= 400 J/m 2 1 Obieg V: Charakterystyka Przykładowy producent/ dostawca Parametry charakter Wartość Jednost Ilość szt. lub Lp. Urządzenia urządzenia ystyczne parametru ki kpl. 1 Filtr basenowy Z dnem dyszowym; wysokość 2,52 m 1 2 9

9 Strona 9 z 2 Pompy obiegowe wykonany zgodnie z normą DIN; wysokość złoża 1,2m; z włazem bocznym ø400 i wziernikiem rewizyjnym, manometrem, odpowietrznikiem, zaworem spustowym, przyłączem do wzruszania złoża sprężonym powietrzem Ze zintegrowanym łapaczem włosów Kompleks, Dinotec, Prodwodrol Herborner, Speck średnica 1,60 m dla Q B = 60 m 3 /h H= 14 m dla Q p1 = 65 m 3 /h H= 11 m 1 pompa obiego wa i 1 dodatk owa pompa płuczą ca Pompa zjeżdżalni Zestaw dezynfekcji do Zestaw do dezynfekcji (zjeżdżalnia) Zestaw koagulacji do Zestaw do korekty ph Zbiornik przelewowy P2= 5,5 kw Herborner Q= 120 m 3 /h Odporna na wodę z H= 11,5 m chlorem P2= 5,5 kw Membranowa pompa Emec, q max = 15 dm 3 /h dozująca z głowicą Grundfos, SeRa odporną na podchloryn sodu, z zaworem dozującym, zaworem 5 stopowym i lancą ssącą p= bar 1 Membranowa pompa Emec, q max = 5 dm 3 /h dozująca z głowicą Grundfos, SeRa odporną na podchloryn sodu, z zaworem dozującym, zaworem 20 stopowym i lancą ssącą p= bar 1 Membranowa pompa Emec, q max = 1 dm 3 /h dozująca z głowicą Grundfos, SeRa odporną na 50% hydroksychlorek glinu, z 20 zaworem dozującym, zaworem stopowym i lancą ssącą p= bar 1 Membranowa pompa Emec, q max = 1 dm 3 /h dozująca z głowicą Grundfos, SeRa odporną na 45% kwas siarkowy (VI), z zaworem dozującym i 20 lancą ssącą P= bar 1 Membranowa pompa dozująca z głowicą V= 22 m 3

10 Strona 10 z Wymienniki ciepła Pompa wody pomiarowej Regulator basenowy odporną na podchloryn sodu, z zaworem dozującym, zaworem stopowym i lancą ssącą Płaszczowo rurowe, odporne na wodę z chlorem Ze stali nierdzewnej lub tworzywa, odporna na wodę z chlorem Pomiar ph, Cl 2, redox Secespol, Behnke, Basen Hurt P= 78 kw 1 Grundfos, Q= 50 dm 3 /h Astralpool H= 4 m P= 0,2 kw 1 Bayrol, Dinotec, Prominent 1 Lp. Rodzaj atrakcji Przykładowy producent atrakcji 1 jeżyk Fluvo, Mazur, Aquadrolics 2 kaskada wodna Fluvo 3 żaba Aquadrolics, Fluvo, Mazur Atrakcje wodne - brodzik dla dzieci: kpl. Oznaczenie Pompa pompy 1 PA4.1 P2=1,5 kw Q=24 m 3 /h H=15,7m 1 PA4.2 P2=2,2 kw Q=30 m 3 /h H=16,3 m 1 PA4.3 P2=1,5 kw Q=24 m 3 /h H=15,7m Atrakcje wodne rekreacja Lp. Rodzaj atrakcji Przykładowy producent kpl. Oznaczenie pompy/dmu chawy 1 Leżanka powietrzna 2 szt. 2 Leżanka powietrzna 1 szt. 3 Armatka wodna z końcówką Hugo Lahme, Fluvo Hugo Lahme, Fluvo Hugo Lahme, Fluvo Pompa/dmucha wa 1 DMA2.1 P1=2,2 kw Q=120 m 3 /h p=200 mbar 1 DMA2.2 P1=1,1 kw Q=60 m 3 /h p=200 mbar 1 PA2.1 P2=2,2 kw Q=42 m 3 /h Przykładowy producent pompy Ebara, Hugo Lahme, Espa, Fluvo Ebara, Hugo Lahme, Espa, Fluvo Ebara, Hugo Lahme, Espa, Fluvo Przykładowy producent pompy/ dmuchawy Venture Industries, Hugo Lahme, Fluvo Venture Industries, Hugo Lahme, Fluvo Ebara, Hugo Lahme,

11 Strona 11 z dzwonową H=13,4 m Espa, Fluvo 4 Wylewka płaska Hugo Lahme, 1 PA2.2 P2=3 kw Ebara, Hugo Fluvo, Q=48 m 3 /h Lahme, Astralpool H=15,4 m Espa, 5 Gejzer denny powietrzny 6 Masaż ścienny 2 szt. 7 Masaż denny 2 szt. 8 Gejzerland (dysze masażu dennego) 3 szt. Hugo Lahme, Fluvo, Mazur Hugo Lahme, Fluvo, Mazur, Astralpool Hugo Lahme, Fluvo, Mazur, Astralpool Hugo Lahme, Fluvo, Mazur, Astralpool 1 DMA2.3 P1=1,1 kw Q=105 m 3 /h p=110 mbar 1 PA2.3 P2=3kW Q=60 m 3 /h H=12 m 1 PA2.4 P2=3 kw Q=60 m 3 /h H=12 m 5 PA2.5, PA2.6, PA2.7, PA2.8, PA2.9 P2=4 kw Q=90 m 3 /h H=11 m Fluvo Venture Industries, Hugo Lahme, Fluvo Ebara, Hugo Lahme, Espa, Fluvo Ebara, Hugo Lahme, Espa, Fluvo Ebara, Hugo Lahme, Espa, Fluvo Dodatkowo: reflektory podwodne 300W (12 szt. w niecce sportowej, 8 szt. w niecce rekreacyjnej); dźwig dla niepełnosprawnych; 1 szt.; automatyczny pdkurzacz basenowey; 2 szt.; fotometr; 1 szt. spust wody z basenu ø200 mm; 1 szt. spust wody z basenu 325x325 mm; 2 szt. wanny ochronne z PVC 80x60 cm; 3 szt. wanny ochronne z PVC 40x60 cm; 10 szt. zbiorniki na podchloryn sodu o pojemności 500 dm 3 wraz ze zbiornikami osłonowymi; 2 szt. zbiornik na podchloryn sodu o pojemności 300 dm 3 wraz ze zbiornikiem osłonowym; 1 szt. dysze 2 z regulowanym natężeniem przepływu do zasilania brodzików do dezynfekcji stóp; 2 szt. Armatura: WYSZCZEGÓLNIENIE ŚREDNICA NOM. SZT. Materiał obieg I 1 zawór kulowy DN50 3 PVC 2 elektrozawór z sygnalizacją otwarcia/zamknięcia typ normalnie zamknięty DN50 1 PVC 3 wodomierz z impulsatorem DN zawór kulowy DN40 1 PVC 5 zawór kulowy DN65 1 PVC 6 przepustnica ręczna DN150 3 PVC 7 przepustnica ręczna DN100 3 PVC 8 kompensator DN150 3

12 Strona 12 z 10 kompensator DN100 3 PVC 11 klapa zwrotna DN150 3 PVC 12 przepustnica ręczna DN200 2 PVC 13 wodomierz z impulsatorem DN klapa zwrotna DN200 1 PVC 15 manometr 1 16 zawór odpowietrzający automatyczny 2" 2 17 zawór odpowietrzajacy ręczny 2" 2 18 przepustnica z napędem elektrycznym DN PVC 19 przepustnica ręczna DN200 2 PVC 20 zawór zwrotny DN50 2 PVC 21 zawór z napędem elektrycznym DN50 2 PVC 22 przepustnica ręczna DN200 4 PVC 23 zawór kulowy DN50 2 PVC-C 24 przepustnica ręczna DN200 1 PVC 25 przepustnica z napędem elektrycznym DN100 1 PVC-C 26 zawór kulowy DN50 4 PVC-C 27 przepustnica ręczna DN150 1 PVC 28 zawór kulowy DN25 1 PVC 29 zawór z napędem elektrycznym DN50 2 PVC 30 wodomierz z impulsatorem DN zawór kulowy DN50 6 PVC 32 zawór regulacyjny DN50 2 PVC 33 tablica z kurkami pobierczymi i manometrami 2 obieg II 34 zawór kulowy DN50 3 PVC 35 wodomierz z impulsatorem DN elektrozawór z sygnalizacją otwarcia/zamknięcia typ normalnie zamknięty DN50 1 zawór kulowy DN40 1 PVC 38 zawór kulowy DN65 1 PVC 39 przepustnica ręczna DN150 2 PVC 40 przepustnica ręczna DN100 2 PVC 41 kompensator DN kompensator DN100 2 PVC 43 klapa zwrotna DN150 2 PVC 44 przepustnica ręczna DN170 2 PVC 45 wodomierz z impulsatorem DN200 1

13 Strona 13 z 46 klapa zwrotna DN170 1 PVC 47 manometr 1 48 zawór odpowietrzający automatyczny 2" 2 49 zawór odpowietrzajacy ręczny 2" 2 50 przepustnica z napędem elektrycznym DN PVC 51 przepustnica ręczna DN150 2 PVC 52 zawór zwrotny DN50 2 PVC 53 zawór z napędem elektrycznym DN50 2 PVC 54 tablica z kurkami pobierczymi i manometrami 2 55 przepustnica ręczna DN170 5 PVC 56 zawór kulowy DN50 6 PVC-C 57 przepustnica z napędem elektrycznym DN100 1 PVC-C 58 przepustnica ręczna DN150 1 PVC 59 zawór z napedem elektyrcnzym DN50 2 PVC 60 zawór kulowy DN25 1 PVC obieg III 61 zawór kulowy DN50 3 PVC 62 wodomierz z impulsatorem DN elektrozawór z sygnalizacją otwarcia/zamknięcia typ normalnie zamknięty DN zawór kulowy DN40 1 PVC 65 zawór kulowy DN65 1 PVC 66 przepustnica ręczna DN100 2 PVC 67 przepustnica ręczna DN65 2 PVC 68 klapa zawrotna DN80 2 PVC 69 zawór kulowy DN100 1 PVC 70 wodomierz z impulsatorem DN100 1 PVC 71 zawór zwrotny DN100 1 PVC 72 manometr 1 73 zawór wielodrogowy 3" 2 PVC 74 tablica z kurkami pobierczymi i manometrami 2 75 zawór odpowietrzający automatyczny 2" 2 76 zawór odpowietrzający ręczny 2" 2 77 przepustnica ręczna DN100 4 PVC 78 zawór kulowy DN40 4 PVC-C 79 zawór kulowy DN25 1 PVC 80 zawór z napędem elektrycznym DN50 2 PVC 81 zawór kulowy DN65 4 PVC

14 Strona 14 z 82 zawór zwrotny DN65 2 PVC 83 wodomierz z impulsatorem DN zawór z napędem elektrycznym DN65 2 PVC 85 kompensator DN kompensator DN65 2 obieg IV 87 zawór kulowy DN50 3 PVC 88 wodomierz z impulsatorem DN elektrozawór z sygnalizacją otwarcia/zamknięcia typ normalnie zamknięty DN zawór kulowy DN40 1 PVC 91 zawór kulowy DN65 1 PVC 92 przepustnica ręczna DN100 2 PVC 93 przepustnica ręczna DN65 2 PVC 94 klapa zawrotna DN80 2 PVC 95 zawór kulowy DN100 1 PVC 96 wodomierz z impulsatorem DN100 1 PVC 97 zawór zwrotny DN100 1 PVC 98 manometr 1 99 zawór wielodrogowy 3" 2 PVC 100 tablica z kurkami pobierczymi i manometrami zawór odpowietrzający automatyczny 2" zawór odpowietrzający ręczny 2" przepustnica ręczna DN100 4 PVC 104 zawór kulowy DN40 4 PVC-C 105 zawór kulowy DN25 1 PVC 106 przepustnica ręczna DN65 2 PVC 107 wodomierz z impulsatorem DN klapa zwrotna DN65 1 PVC 109 zawór z napędem elektrycznym DN50 1 PVC 110 przepustnica z napędem elektrycznym DN250 1 żeliwo 111 zawór kulowy DN80 1 PVC 112 kompensator DN kompensator DN65 2 obieg V 114 zawór kulowy DN50 3 PVC 115 wodomierz z impulsatorem DN elektrozawór z sygnalizacją otwarcia/zamknięcia typ normalnie zamknięty DN50 1

15 Strona 15 z 117 zawór kulowy DN40 1 PVC 118 zawór kulowy DN65 1 PVC 119 przepustnica ręczna DN150 2 PVC 120 przepustnica ręczna DN100 2 PVC 121 kompensator DN kompensator DN100 2 PVC 123 klapa zwrotna DN150 2 PVC 124 przepustnica ręczna D150 2 PVC 125 wodomierz z impulsatorem DN klapa zwrotna DN150 1 PVC 127 manometr tablica z kurkami pobierczymi i manometrami przepustnica z napędem elektrycznym DN150 5 PVC 130 przepustnica ręczna DN150 1 PVC 131 zawór zwrotny DN50 1 PVC 132 zawór z napędem elektrycznym DN50 1 PVC 133 przepustnica ręczna DN150 4 PVC 134 zawór kulowy DN50 2 PVC-C 135 zawór kulowy DN25 3 PVC 136 zawór zwrotny DN25 1 PVC 1 zawór z napędem elektrycznym DN50 1 PVC 138 przepustnica ręczna DN150 2 PVC 139 przepustnica ręczna DN200 1 PVC 140 kompensator DN150 1 PVC 141 kompensator DN100 1 PVC 142 wodomierz z impulsatorem DN klapa zwrotna DN150 1 PVC 144 manometr przepustnica sterowana elektrycznie DN150 1 PVC atrakcje wodne 146 zawór kulowy DN65 1 PVC 147 kompensator DN65 2 PVC 148 zawór kulowy DN65 2 PVC 149 zawór kulowy DN40 1 PVC 150 kompensator DN40 2 PVC 151 zawór kulowy DN100 5 PVC 152 kompensator DN kompensator DN zawór kulowy DN65 5 PVC

16 Strona 16 z 155 zawór kulowy DN65 4 PVC 156 kompensator DN kompensator DN zawór kulowy DN80 2 PVC 159 zawór kulowy DN65 2 PVC 160 kompensator DN kompensator DN zawór zwrotny DN65 2 PVC 163 zawór zwrotny DN50 1 PVC 164 zawór sterowany elektrycznie DN65 2 PVC 165 zawór sterowany elektrycznie DN50 1 PVC 166 zawór kulowy DN65 2 PVC 167 zawór kulowy DN50 1 PVC Materiały: Lp. WYSZCZEGÓLNIENIE Średnica nominalna/ Średnica zewnętrzna SZT. Materiał Długość [m] obieg I 1 kolano 45 st. 100/ PVC 2 prostka 100/110 PVC 16,0 3 kolano 100/110 2 PVC 4 trójnik 125/140 2 PVC 5 redukcja DN125/DN100 4 PVC 6 prostka 125/140 PVC 6,0 7 trójnik 150/160 4 PVC 8 redukcja DN150/DN125 4 PVC 9 redukcja DN150/DN100 4 PVC 10 prostka 150/160 PVC 12,0 11 trójnik 200/225 4 PVC 12 redukcja DN200/DN150 4 PVC 13 redukcja DN200/DN100 4 PVC 14 prostka 200/225 PVC 12,0 15 trójnik 250/280 4 PVC 16 redukcja DN250/DN200 2 PVC

17 Strona 17 z 17 redukcja DN250/DN150 2 PVC 18 redukcja DN150/DN100 2 PVC 19 kolano 250/280 4 PVC 20 kolano 45 st. 250/280 8 PVC 21 kolano 100/110 2 PVC 22 prostka 100/110 2 PVC 6,0 23 redukcja DN250/DN150 2 PVC 24 redukcja DN150/DN100 2 PVC 25 prostka 250/280 PVC 3,0 26 opaska do klejenia DN250/DN50 2 PVC 27 prostka 50/63 PVC 3,5 28 kolano 50/63 4 PVC 29 kolano 150/160 3 PVC 30 prostka 150/160 PVC 2,1 31 prostka 100/110 PVC 1,0 32 kolano 100/110 3 PVC 33 prostka 150/160 PVC 1,0 34 kolano 150/160 PVC 1,0 35 trójnik 200/225 2 PVC 36 redukcja DN200/DN150 2 PVC kolano 200/225 4 PVC 38 prostka 200/225 PVC 8,0 39 kolano 200/ PVC 40 trójnik 200/ PVC 41 prostka 200/225 PVC 17,5 42 kolano 200/225 7 PVC 43 trójnik 200/225 8 PVC 44 prostka 200/225 PVC 7,0 45 prostka 50/63 PVC-C 2,5 46 prostka 100/110 PVC-C 3,0 47 kolano 50/63 8 PVC-C 48 nypel z gwintem i końcówką do klejenia 2"/63 6 PVC-C 49 kolano 100/110 4 PVC-C 50 trójnik 100/110 2 PVC-C 51 kolano 150/160 6 PVC 52 prostka 150/160 PVC 59,0 53 trójnik 150/ PVC 54 kolano 80/90 20 PVC 55 redukcja DN150/DN80 20 PVC 56 prostka 80/90 PVC 186,0

18 Strona 18 z 57 trójnik 80/90 50 PVC 58 redukcja DN80/DN50 50 PVC 59 kolano 50/63 50 PVC 60 prostka 50/63 PVC 22,5 61 prostka 150/160 PVC 2,0 62 kolano 150/160 1 PVC 63 prostka 65/75 PVC 1,4 64 kolano 65/75 2 PVC 65 trójnik 65/75 1 PVC 66 rura wodowskazowa z pleksi 65/75 tworzywo przezroczyste 1,6 67 trójnik 50/63 2 PVC 68 kolano 50/63 4 PVC 69 prostka 50/63 PVC 4,0 70 prostka 40/50 PVC 2,0 71 kolano 40/50 2 PVC 72 prostka 25/32 PVC 2,0 73 kolano 25/32 1 PVC 74 tuleja kołnierzowa DN50 2 PVC 75 tuleja kołnierzowa DN150 6 PVC 76 tuleja kołnierzowa DN100 6 PVC 77 tuleja kołnierzowa DN150 3 PVC 78 tuleja kołnierzowa DN100 3 PVC 79 tuleja kołnierzowa DN150 6 PVC 80 tuleja kołnierzowa DN200 4 PVC 81 tuleja kołnierzowa DN200 2 PVC 82 tuleja kołnierzowa DN200 2 PVC 83 tuleja kołnierzowa DN PVC 84 tuleja kołnierzowa DN200 4 PVC 85 tuleja kołnierzowa DN200 8 PVC 86 tuleja kołnierzowa DN200 2 PVC 87 tuleja kołnierzowa DN100 2 PVC-C 88 tuleja kołnierzowa DN150 2 PVC 89 tuleja kołnierzowa DN50 4 PVC 90 kołnierz DN50 2 stal 91 kołnierz DN150 6 PVC 92 kołnierz DN100 6 PVC 93 kołnierz DN150 3 stal 94 kołnierz DN100 3 stal 95 kołnierz DN150 6 stal 96 kołnierz DN200 4 stal

19 Strona 19 z 97 kołnierz DN200 2 stal 98 kołnierz DN200 2 stal 99 kołnierz DN PVC 100 kołnierz DN200 4 PVC 101 kołnierz DN200 8 PVC 102 kołnierz DN200 2 PVC 103 kołnierz DN100 2 PVC-C 104 kołnierz DN150 2 PVC 105 kołnierz DN50 4 stal 106 wąż do chemikaliów 9/12 PVC 50,0 obieg II 107 kolano 45 st. 100/ PVC 108 kolano 100/110 2 PVC 109 prostka 100/110 PVC 12,5 110 trójnik 125/140 1 PVC 111 redukcja DN125/DN100 2 PVC 112 prostka 125/140 PVC 6,4 113 kolano 125/140 2 PVC 114 trójnik 150/160 2 PVC 115 redukcja DN150/DN100 2 PVC 116 redukcja DN150/DN125 1 PVC 117 prostka 150/160 PVC 6,0 118 kolano 150/160 1 PVC 119 trójnik 200/225 2 PVC 120 redukcja DN200/DN100 2 PVC 121 redukcja DN200/DN150 1 PVC 122 prostka 100/110 PVC 2,0 123 kolano 100/110 1 PVC 124 kolano 200/225 2 PVC 125 kolano 45 st. 200/225 4 PVC 126 prostka 200/225 PVC 2,0 127 opaska do klejenia DN200/DN50 2 PVC 128 prostka 50/63 PVC 3,5 129 kolano 50/63 5 PVC 130 trójnik 125/140 1 PVC 131 redukcja DN125/DN100 2 PVC 132 prostka 125/140 PVC 2,0 133 trójnik 150/160 2 PVC 134 redukcja DN150/DN100 2 PVC 135 redukcja DN150/DN125 1 PVC

20 Strona 20 z 136 prostka 150/160 PVC 10,0 1 kolano 150/160 4 PVC 138 trójnik 200/225 2 PVC 139 prostka 200/225 PVC 6,5 140 kolano 200/225 4 PVC 141 kolano 45 st. 200/225 4 PVC 142 prostka 50/63 PVC 4,5 143 kolano 50/63 3 PVC 144 prostka 150/160 PVC 2,0 145 kolano 150/160 1 PVC 146 prostka 65/75 PVC 1,4 147 kolano 65/75 2 PVC 148 trójnik 65/75 1 PVC 149 rura wodowskazowa z pleksi 65/75 tworzywo przezroczyste 1,6 150 trójnik 50/63 2 PVC 151 kolano 50/63 4 PVC 152 prostka 50/63 PVC 4,0 153 prostka 40/50 PVC 2,0 154 kolano 40/50 2 PVC 155 kolano 150/160 2 PVC 156 prostka 150/160 PVC 2,0 157 prostka 100/110 PVC 1,0 158 kolano 100/110 2 PVC 159 kolano 170/200 1 PVC 160 trójnik 170/200 1 PVC 161 prostka 170/200 PVC 10,0 162 kolano 170/200 3 PVC 163 trójnik 170/200 1 PVC 164 prostka 150/160 PVC 2,0 165 kolano 150/160 2 PVC 166 trójnik 150/ PVC 167 kolano 150/ PVC 168 kolano 200/225 4 PVC 169 prostka 200/225 PVC 2,0 170 prostka 150/160 PVC 16,0 171 kolano 1710/200 2 PVC 172 trójnik 170/200 1 PVC 173 prostka 170/200 PVC 13,3 174 kolano 170/200 6 PVC 175 trójnik 170/200 2 PVC 176 prostka 170/200 PVC 4,6

21 Strona 21 z 177 trójnik 170/200 4 PVC 178 kolano 170/200 6 PVC 179 prostka 170/200 4 PVC 180 trójnik 170/200 6 PVC 181 kolano 170/200 2 PVC 182 kolano 50/63 32 PVC 183 trójnik 65/75 21 PVC 184 kolano 65/75 12 PVC 185 trójnik 80/90 1 PVC 186 kolano 80/90 3 PVC 187 prostka 50/63 PVC 20,0 188 prostka 65/75 PVC 42,0 189 redukcja DN65/DN50 32 PVC 190 prostka 150/160 PVC 14,2 191 kolano 150/160 3 PVC 192 trójnik 150/160 3 PVC 193 redukcja DN150/DN80 4 PVC 194 redukcja DN170/DN150 1 PVC 195 redukcja DN170/DN100 6 PVC 196 redukcja DN100/DN65 5 PVC 197 redukcja DN100/DN80 1 PVC 198 trójnik 80/90 3 PVC 199 kolano 80/90 1 PVC 16,0 200 prostka 25/32 PVC 2,0 201 kolano 25/32 1 PVC 202 tuleja kołnierzowa DN50 2 PVC 203 tuleja kołnierzowa DN150 4 PVC 204 tuleja kołnierzowa DN100 4 PVC 205 tuleja kołnierzowa DN150 2 PVC 206 tuleja kołnierzowa DN100 2 PVC 207 tuleja kołnierzowa DN150 4 PVC 208 tuleja kołnierzowa DN170 4 PVC 209 tuleja kołnierzowa DN200 2 PVC 210 tuleja kołnierzowa DN170 2 PVC 211 tuleja kołnierzowa DN PVC 212 tuleja kołnierzowa DN150 4 PVC 213 tuleja kołnierzowa DN170 4 PVC 214 tuleja kołnierzowa DN100 2 PVC-C 215 tuleja kołnierzowa DN150 2 PVC 216 kołnierz DN50 2 stal

22 Strona 22 z 217 kołnierz DN150 4 PVC 218 kołnierz DN100 4 PVC 219 kołnierz DN150 2 stal 220 kołnierz DN100 2 stal 221 kołnierz DN150 4 PVC 222 kołnierz DN170 4 PVC 223 kołnierz DN200 2 stal 224 kołnierz DN170 2 PVC 225 kołnierz DN PVC 226 kołnierz DN150 4 PVC 227 kołnierz DN170 4 PVC 228 kołnierz DN100 2 PVC-C 229 kołnierz DN150 2 PVC 230 wąż do chemikaliów 9/12 PVC 50,0 obieg III 231 prostka 65/75 PVC 18,0 232 kolano 65/75 1 PVC 233 kolano 45 st. 65/75 2 PVC 234 trójnik 100/110 3 PVC 235 redukcja DN100/DN65 4 PVC 236 kolano 45 st. 100/110 4 PVC 2 trójnik 125/140 1 PVC 238 redukcja DN125/DN100 1 PVC 239 redukcja DN125/DN65 1 PVC 240 prostka 125/140 PVC 0,5 241 kolano 45 st. 125/140 1 PVC 242 trójnik 150/160 1 PVC 243 redukcja DN150/DN125 1 PVC 244 redukcja DN150/DN100 1 PVC 245 redukcja DN100/DN65 1 PVC 246 kolano 150/160 1 PVC 247 prostka 150/160 PVC 19,0 248 kolano 150/160 5 PVC 249 kolano 45 st. 150/160 4 PVC 250 opaska do klejenia DN150/DN50 2 PVC 251 prostka DN50 PVC 4,0 252 kolano 65/75 1 PVC 253 kolano 45 st. 65/75 1 PVC 254 trójnik 100/110 3 PVC 255 redukcja DN100/DN65 4 PVC

23 Strona 23 z 256 kolano 45 st. 100/110 4 PVC 257 prostka 100/110 PVC 1,8 258 trójnik 125/140 1 PVC 259 redukcja DN125/DN100 1 PVC 260 redukcja DN125/DN65 1 PVC 261 prostka 125/140 PVC 1,0 262 kolano 45 st. 125/140 2 PVC 263 trójnik 150/160 1 PVC 264 redukcja DN150/DN100 1 PVC 265 redukcja DN100/DN65 1 PVC 266 kolano 45 st. 150/160 5 PVC 267 kolano 150/160 2 PVC 268 prostka 150/160 PVC 2,2 269 kolano 100/110 3 PVC 270 prostka 100/110 PVC 1,2 271 prostka 65/75 PVC 0,5 272 kolano 65/75 2 PVC 273 kolano 80/90 2 PVC 274 prostka 80/90 PVC 1,5 275 prostka 100/110 PVC 22,0 276 trójnik 100/110 2 PVC 277 kolano 100/110 8 PVC 278 kolano 80/90 13 PVC 279 prostka 80/90 PVC 12,0 280 kolano 45 st. 80/90 4 PVC 281 trójnik 100/110 1 PVC 282 kolano 100/110 3 PVC 283 prostka 100/110 PVC 22,5 284 trójnik 100/110 PVC 285 kolano 100/110 4 PVC 286 trójnik 100/110 4 PVC 287 prostka 100/110 PVC-C 1,0 nypel z gwintem i końcówką 288 do klejenia 1 1/2"/ 50 4 PVC-C 289 kolano 40/50 4 PVC-C 290 prostka 40/50 PVC-C 0,8 291 kolano 80/90 4 PVC-C 292 trójnik 80/90 4 PVC-C 293 redukcja DN80/DN40 4 PVC-C 294 prostka 65/75 PVC 5,0 295 kolano 65/75 2 PVC

24 Strona 24 z 296 trójnik 65/75 1 PVC 297 kolano 45 st. 65/75 1 PVC 298 redukcja DN65/DN50 1 PVC 299 prostka 50/63 PVC 1,5 300 prostka 25/32 PVC 2,0 301 kolano 25/32 1 PVC 302 prostka 65/75 PVC 12,0 303 kolano 65/75 5 PVC 304 trójnik 65/75 1 PVC 305 kolano 45 st. 65/75 1 PVC 306 redukcja DN65/DN50 1 PVC 307 prostka 50/63 PVC 1,5 308 prostka 150/160 PVC 2,0 309 kolano 150/160 1 PVC 310 prostka 65/75 PVC 1,5 311 rura wodowskazowa z pleksi 65/75 tworzywo przezroczyste 1,6 312 trójnik 50/63 2 PVC 313 kolano 50/63 4 PVC 314 prostka 50/63 PVC 4,0 315 prostka 40/50 PVC 2,0 316 kolano 40/50 2 PVC 317 kolano 25/32 3 PVC 318 prostka 25/32 PVC 5,5 319 tuleja kołnierzowa DN50 2 PVC 320 tuleja kołnierzowa DN100 4 PVC 321 tuleja kołnierzowa DN65 4 PVC 322 tuleja kołnierzowa DN80 4 PVC 323 tuleja kołnierzowa DN100 2 PVC 324 tuleja kołnierzowa DN100 8 PVC 325 tuleja kołnierzowa DN65 4 PVC 326 tuleja kołnierzowa DN100 2 PVC 327 tuleja kołnierzowa DN65 2 PVC 328 kołnierz DN50 2 stal 329 kołnierz DN100 4 PVC 330 kołnierz DN65 4 PVC 331 kołnierz DN80 4 PVC 332 kołnierz DN100 2 PVC 333 kołnierz DN100 8 PVC 334 kołnierz DN65 4 stal 335 kołnierz DN100 2 stal

25 Strona 25 z 336 kołnierz DN65 2 stal 3 wąż do chemikaliów 9/12 PVC 50,0 obieg IV 338 prostka 100/110 PVC 11,0 339 kolano 100/ PVC 340 trójnik 125/140 2 PVC 341 redukcja DN125/DN100 4 PVC 342 trójnik 150/160 1 PVC 343 redukcja DN150/DN100 1 PVC 344 prostka 150/160 PVC 0,2 345 prostka 125/140 PVC 0,7 346 trójnik 200/225 1 PVC 347 redukcja DN200/DN150 1 PVC 348 redukcja DN200/DN125 1 PVC 349 prostka 200/225 PVC 4,5 350 kolano 200/225 1 PVC 351 trójnik 250/280 2 PVC 352 redukcja DN250/DN200 2 PVC 353 kolano 250/280 1 PVC 354 redukcja DN250/DN200 1 PVC 355 redukcja DN200/DN100 1 PVC 356 prostka 250/280 PVC 5,0 357 trójnik 125/140 1 PVC 358 redukcja DN125/DN100 2 PVC 359 prostka 125/140 PVC 0,6 360 trójnik 150/160 1 PVC 361 redukcja DN150/DN100 1 PVC 362 redukcja DN150/DN125 1 PVC 363 prostka 200/225 PVC 0,2 364 opaska do klejenia DN250/DN50 1 PVC 365 prostka 50/63 PVC 2,0 366 kolano 100/110 1 PVC 367 prostka 100/110 1 PVC 2,0 368 kolano 65/75 1 PVC 369 prostka 65/75 PVC 0,5 0 prostka 80/90 PVC 0,5 1 kolano 100/110 5 PVC 2 trójnik 100/110 2 PVC 3 prostka 100/110 PVC 4,0 4 prostka 100/110 PVC 1,1 5 kolano 80/90 12 PVC

26 Strona 26 z 6 kolano 45 st. 80/90 4 PVC 7 prostka 80/90 PVC 12,0 8 trójnik 100/110 1 PVC 9 prostka 100/110 1 PVC 4,5 380 trójnik 100/110 2 PVC 381 kolano 45 st. 100/110 2 PVC 382 kolano 100/110 4 PVC 383 prostka 100/110 PVC 9,0 384 kolano 100/110 3 PVC 385 trójnik 100/110 3 PVC 386 prostka 100/110 PVC 2,3 387 prostka 40/50 PVC-C 1,6 388 kolano 80/90 1 PVC-C 389 trójnik 80/90 1 PVC-C 390 prostka 80/90 PVC-C 0,9 nypel z gwintem i końcówką 391 do klejenia 1 1/2"/50 4 PVC-C 392 redukcja DN580/DN40 4 PVC-C 393 redukcja DN100/DN80 2 PVC-C 394 kolano 40/50 PVC-C 395 prostka 100/110 PVC 4,0 396 trójnik 100/110 3 PVC 397 kolano 100/110 2 PVC 398 kolano 65/75 2 PVC 399 redukcja DN100/DN65 3 PVC 400 prostka 65/75 PVC 17,0 401 trójnik 65/75 5 PVC 402 kolano 65/75 9 PVC 403 kolano 50/63 9 PVC 9,0 404 prostka 50/63 PVC 5,0 405 prostka 65/75 PVC 3,0 406 kolano 65/75 PVC 1,0 407 prostka 150/160 PVC 2,0 408 kolano 150/160 PVC 1,0 409 kolano 65/75 2 PVC 410 prostka 65/75 PVC 1,5 411 trójnik 65/75 1 PVC 412 rura wodowskazowa z pleksi 65/75 tworzywo przezroczyste 2,0 413 prostka 50/63 PVC 2,0 414 prostka 40/50 PVC 3,0 415 trójnik 50/63 2 PVC

27 Strona 27 z 416 kolano 40/50 2 PVC 417 kolano 50/63 4 PVC 418 tuleja kołnierzowa DN50 2 PVC 419 tuleja kołnierzowa DN100 4 PVC 420 tuleja kołnierzowa DN65 4 PVC 421 tuleja kołnierzowa DN80 4 PVC 422 tuleja kołnierzowa DN100 2 PVC 423 tuleja kołnierzowa DN100 8 PVC 424 tuleja kołnierzowa DN65 4 PVC 425 tuleja kołnierzowa DN65 2 PVC 426 tuleja kołnierzowa DN65 2 PVC 427 tuleja kołnierzowa DN250 2 żeliwo 428 tuleja kołnierzowa DN100 4 PVC 429 tuleja kołnierzowa DN65 4 PVC 430 kołnierz DN50 2 stal 431 kołnierz DN100 4 PVC 432 kołnierz DN65 4 PVC 433 kołnierz DN80 4 PVC 434 kołnierz DN100 2 PVC 435 kołnierz DN100 8 PVC 436 kołnierz DN65 4 PVC 4 kołnierz DN65 2 stal 438 kołnierz DN65 2 PVC 439 kołnierz DN250 2 żeliwo 440 kołnierz DN100 4 stal 441 kołnierz DN65 4 stal 442 wąż do chemikaliów 9/12 PVC 50,0 obieg V 443 kolano 150/160 3 PVC 444 prostka 150/160 PVC 3,2 445 trójnik 250/280 2 PVC 446 prostka 250/280 PVC 8,0 447 kolano 250/280 1 PVC 448 kolano 45 st. 250/280 4 PVC 449 opaska do klejenia DN250/DN50 1 PVC 450 prostka 50/63 PVC 2,0 451 kolano 50/63 2 PVC 452 prostka 150/160 PVC 2,0 453 kolano 150/160 1 PVC 454 prostka 65/75 PVC 1,5

28 Strona 28 z 455 rura wodowskazowa z pleksi 65/75 tworzywo przezroczyste 1,6 456 trójnik 50/63 2 PVC 457 kolano 50/63 4 PVC 458 prostka 50/63 PVC 4,0 459 prostka 40/50 PVC 2,0 460 kolano 40/50 2 PVC 461 kolano 200/225 1 PVC 462 prostka 200/225 PVC prostka 125/140 PVC 0,2 464 prostka 100/110 PVC 0,2 465 prostka 150/160 PVC 17,0 466 kolano 150/160 4 PVC 467 trójnik 150/160 1 PVC 468 prostka 25/32 PVC 11,0 469 kolano 25/32 5 PVC 470 kolano 150/160 2 PVC 471 prostka 150/160 PVC 1,5 472 kolano 100/110 2 PVC 473 prostka 100/110 PVC 0,5 474 kolano 150/160 1 PVC 475 trójnik 150/160 PVC 476 prostka 150/160 PVC 22,0 477 kolano 150/ PVC 478 trójnik 150/160 5 PVC 479 kolano 100/110 5 PVC 480 prostka 100/110 PVC 18,5 481 kolano 45 st. 100/110 2 PVC 482 trojnik 100/110 4 PVC 483 prostka 50/63 PVC-C nypel z gwintem i końcówką 484 do klejenia 2"/63 2 PVC-C 485 prostka 50/63 PVC-C 1,5 486 kolano 50/63 2 PVC-C 487 kołnierz DN50 2 stal 488 kołnierz DN150 4 PVC 489 kołnierz DN100 4 PVC 490 kołnierz DN150 2 stal 491 kołnierz DN100 2 stal 492 kołnierz DN150 4 PVC 493 kołnierz D150 4 PVC 494 kołnierz DN150 2 stal

29 Strona 29 z 495 kołnierz DN150 2 PVC 496 kołnierz DN PVC 497 kołnierz DN150 2 PVC 498 kołnierz DN150 8 PVC 499 kołnierz DN50 4 PVC-C 500 kołnierz DN150 4 PVC 501 kołnierz DN200 2 PVC 502 kołnierz DN150 1 stal 503 kołnierz DN100 1 stal 504 kołnierz DN150 2 stal 505 kołnierz DN150 2 PVC 506 kołnierz DN150 2 PVC 507 tuleja kołnierzowa DN50 2 PVC 508 tuleja kołnierzowa DN150 4 PVC 509 tuleja kołnierzowa DN100 4 PVC 510 tuleja kołnierzowa DN150 2 PVC 511 tuleja kołnierzowa DN100 2 PVC 512 tuleja kołnierzowa DN150 4 PVC 513 tuleja kołnierzowa D150 4 PVC 514 tuleja kołnierzowa DN150 2 PVC 515 tuleja kołnierzowa DN150 2 PVC 516 tuleja kołnierzowa DN PVC 517 tuleja kołnierzowa DN150 2 PVC 518 tuleja kołnierzowa DN150 8 PVC 519 tuleja kołnierzowa DN50 4 PVC-C 520 tuleja kołnierzowa DN150 4 PVC 521 tuleja kołnierzowa DN200 2 PVC 522 tuleja kołnierzowa DN150 1 PVC 523 tuleja kołnierzowa DN100 1 PVC 524 tuleja kołnierzowa DN150 2 PVC 525 tuleja kołnierzowa DN150 2 PVC 526 tuleja kołnierzowa DN150 2 PVC 527 wąż do chemikaliów 9/12 PVC 50,0 atrakcje wodne 528 nisza ssawna DN65 3 nypel z gwintem i końcówką 529 do klejenia 2 1/2"/ prostka 65/75 0,5 PVC 531 kolano 40/50 5 PVC

30 Strona 30 z 532 kolano 40/50 PVC 6,5 533 kolano 65/75 8 PVC 534 prostka 65/75 PVC 14,0 535 kolano 100/110 4 PVC 536 prostka 100/110 PVC 11,0 5 nisza ssawna DN tuleja kolnierzowa DN100 5 PVC 539 kołnierz DN100 5 stal 540 łuk 100/ PVC 541 redukcja DN100/DN65 5 PVC 542 prostka 100/110 PVC 18,0 543 redukcja DN100/DN50 5 PVC 544 łuk 100/ PVC 545 prostka 100/110 PVC 49,0 546 kolano 100/110 5 PVC 547 trójnik 100/ PVC 548 nisza ssawna DN65 1 nypel z gwintem i końcówką 549 do klejenia 2 1/2"/75 1 PVC 550 łuk 65/75 5 PVC 551 prostka 65/75 PVC 9,0 552 redukcja DN65/DN40 1 PVC 553 nisza ssawna DN nypel z gwintem i końcówką do klejenia 2 1/2"/75 1 PVC 555 łuk 65/75 6 PVC 556 prostka 65/75 PVC 12,0 557 redukcja DN65/DN40 1 PVC 558 nisza ssawna DN tuleja kołnierzowa DN80 1 PVC 560 kołnierz DN80 1 stal 561 łuk 80/90 2 PVC 562 prostka 80/90 PVC 2,5 563 łuk 65/75 5 PVC 564 trójnik 65/76 5 PVC 565 prostka 65/76 PVC 5,0 566 nisza ssawna DN tuleja kołnierzowa DN80 1 PVC 568 kołnierz DN80 1 stal 569 łuk 80/90 2 PVC 570 prostka 80/90 PVC 2,5

31 Strona 31 z 571 łuk 65/75 4 PVC 572 trójnik 65/75 1 PVC nypel z gwintem i końcówką 573 do klejenia 2 1/2"/75 2 PVC 574 prostka 65/75 PVC 6,5 575 króciec do dmuchawy 1 stal 576 kołnierz do dmuchawy 1 stal 577 redukcja 1 stal 578 tuleja kołnierzowa DN65 1 PVC 579 kołnierz DN65 1 stal 580 kolano 65/75 9 PVC 581 prostka 65/75 PVC 11,0 582 króciec do dmuchawy 1 stal 583 kołnierz do dmuchawy 1 stal 584 redukcja 1 stal 585 tuleja kołnierzowa DN65 1 PVC 586 kołnierz DN65 1 stal 587 kolano 65/75 6 PVC 588 prostka 65/75 PVC 8,0 589 trójnik 65/75 1 PVC 590 kolano 40/50 12 PVC 591 trójnik 50/63 3 PVC 592 prostka 40/50 PVC 9,0 593 prostka 50/63 PVC 4,5 594 króciec do dmuchawy 1 stal 595 kołnierz do dmuchawy 1 stal 596 redukcja 1 stal 597 tuleja kołnierzowa DN40 1 PVC 598 kołnierz DN40 1 stal 599 kolano 40/50 5 PVC 600 prostka 40/50 PVC 7,0 601 redukcja DN100/DN65 9 PVC 602 tuleja kołnierzowa DN65 2 PVC 603 tuleja kołnierzowa DN40 2 PVC 604 tuleja kołnierzowa DN65 5 PVC 605 tuleja kołnierzowa DN50 5 PVC 606 tuleja kołnierzowa DN80 2 PVC 607 tuleja kołnierzowa DN65 2 PVC 608 tuleja kołnierzowa DN65 3 PVC 609 tuleja kołnierzowa DN40 3 PVC 610 kołnierz DN65 2 stal

32 Strona 32 z 611 kołnierz DN40 2 stal 612 kołnierz DN65 5 stal 613 kołnierz DN50 5 stal 614 kołnierz DN80 2 stal 615 kołnierz DN65 2 stal 616 kołnierz DN65 3 stal 617 kołnierz DN40 3 stal Przejścia szczelne Lp. średnica przejścia szczelnego Ilość; szt. 1 ø ø ø ø ø ø ø ø ø ø ø ø SPRZĘT Ogólne wymagania dotyczące sprzętu podano w części pt. Specyfikacja techniczna warunków wykonania i odbioru robót Część Ogólna ST00 - wciągarka mechaniczna z napędem elektrycznym lub ręcznym - samochód skrzyniowy - żuraw samojezdny - samochód dostawczy - spawarka elektryczna - wyrzynarka Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na środowisko i jakość wykonywanych robót. Wykonawca na żądanie dostarczy Inspektorowi kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania zgodnie z jego przeznaczeniem. 1.6 TRANSPORT Transport zgodnie z warunkami ogólnymi S.T..00. Samochód samowyładowczy i inne środki transportu odpowiadające pod względem typów i ilości wymaganiom zawartym w projekcie organizacji Robót akceptowanym przez Inspektora Nadzoru.

33 Strona 33 z 1.7 ZASADY WYKONYWANIA ROBÓT Ogólne wymagania Ogólne wymagania dotyczące wykonania robót podano w części pt. Specyfikacja techniczna warunków wykonania i odbioru robót Część Ogólna ST Szczegółowe wymagania dotyczące robót Wykonawca zobowiązany jest do sporządzenia szczegółowego programu robót. Harmonogram szczegółowy powinien obejmować wszelkie prace i czynności składające się na wykonanie robót objętych kontraktem, takich jak: roboty przygotowawcze przeprowadzenie niezbędnych dostaw, roboty montażowe, roboty wykończeniowe, próby, sprawozdania, rozruch technologiczny przekazanie do eksploatacji Roboty przygotowawcze Wykonawca zobowiązany jest do skoordynowania prac instalacyjno-montażowych z pracami budowlanymi. Przejścia szczelne przez ściany i stropy, dopływy denne wraz z rurażem, ssawy atrakcji wodnych, kratki odpływowe w nieckach basenowych, dysze do masażu należy osadzić na etapie robót betonowych. Przejścia osadza wykonawca instalacji uzdatniania wody basenowej. Rozmieszczenie przejść podane jest w projekcie. Jakość osadzenia przejść należy sprawdzić przed zabetonowaniem. Nie dopuszcza się odchyleń w pionie ani w poziomie. Osadzone przejścia należy odpowiednio zabezpieczyć. Dostawa i montaż urządzeń Kolejność prac Montaż urządzeń należy przeprowadzić po zakończeniu prac betonowych. Dostawy należy rozpocząć od urządzeń o największych gabarytach. Na przygotowanych wcześniej fundamentach należy posadowić filtry oraz pompy. Zasypywanie filtrów należy przeprowadzić po montażu orurowania filtrów. W ostatnim etapie zamontować należy urządzenia kontrolno-pomiarowe oraz dozujące. Montaż urządzeń Przed montażem należy sprawdzić wykonanie fundamentów i cokołów. Montaż wszystkich urządzeń należy prowadzić ściśle wg wytycznych producenta podanych w DTR urządzeń.

34 Strona 34 z Urządzenia i instalacje zabezpieczone wykładzinami antykorozyjnymi lub chemoodpornymi powinny mieć świadectwo badań i odbioru kontroli technicznej. Filtry powinny być ustawione tak, aby odchyłka od pionu nie przekraczała 0,05%. Pompy należy instalować w ten sposób, aby oś silnika i pompy tworzyły jedną linię prostą pionową, odchylenie od pompy nie może przekraczać 0,03%. Montaż rurociągów Montaż rurociągów należy zaczynać od pomp, filtrów itp. zasadniczych elementów instalacji. Rurociągi poziome należy prowadzić ze spadkiem co najmniej 0,3%, odchylenie rurociągów pionowych od pionu nie może przekraczać 1%. Nie wolno prowadzić przewodów wodociągowych powyżej przewodów elektrycznych. Odległość zewnętrznej powierzchni rury od przewodów elektrycznych powinna wynosić co najmniej 10 cm. Rurociągi należy mocować do elementów konstrukcji budynku za pomocą podpór stałych (uchwytów) i podpór przesuwnych (wsporników i wieszaków). Odległości między uchwytami zgodnie z zaleceniami producenta. Przewiduje się wykonywanie połączeń klejonych rurociągów. Połączenia takie wykonywane są na odpowiednio uformowanych zakończeniach elementów. Część cylindryczna zewnętrzna wsunięta jest w gładką mufę drugiego elementu. Powierzchnie obu łączonych elementów muszą być czyste i odtłuszczone oraz pokryte klejem. Do czyszczenia i odtłuszczania należy używać zalecanych przez producenta środków. Kleje stosowane do łączenia muszą być odpowiednie do łączonych materiałów, zgodne z zaleceniami producenta. Po połączeniu elementy należy unieruchomić w stosunku do siebie na czas określony instrukcją producenta. Połączenia klejone nie mogą być wykonywane w temperaturze poniżej +5º C. Niedopuszczalne jest używanie innych dodatkowych materiałów uszczelniających w połączeniu klejonym. Kleje używane do wykonania połączeń nie mogą być rozcieńczane. Montaż armatury i aparatury kontrolno-pomiarowej Wodomierz należy ustawić w położeniu poziomym lub pionowym, współosiowo z przewodem pomiarowym na wspornikach lub podporach. Kierunek strzałki na korpusie wodomierza powinien być zgodny z kierunkiem przepływu wody w przewodzie. Długość prostego odcinka pomiarowego o stałej średnicy powinna być równa co najmniej 5 średnicom przewodu pomiarowego przed i 3 średnicom za wodomierzem. Armatura stosowana przy budowie rurociągów powinna mieć zaświadczenia producenta o jakości oraz świadectwo badania szczelności przy ciśnieniu ppr=1,5 pnom. Przed zamontowaniem armatury należy każdy egzemplarz sprawdzić na szczelność oraz dokonać próby otwarcia i zamknięcia. Należy zachować właściwą kolejność armatury odcinającej i zwrotnej w stosunku do kierunku przepływu. Montaż armatury redukcyjnej lub sterującej należy wykonywać ściśle wg instrukcji producenta.

35 Strona 35 z Montaż specjalistycznej armatury pomiarowej należy przeprowadzać zgodnie z warunkami podanymi przez producenta. Przyrządy do pomiaru ciśnienia należy instalować możliwie najbliżej punktu pomiarowego, w miejscach nienarażonych na wstrząsy i wibracje, w położeniu zgodnym z instrukcją fabryczną. Termometry techniczne i czujniki termometryczne należy montować na zakrzywionych częściach rurociągów (kolana) i ustawiać pod prąd strumienia. Rozruch technologiczny Przez rozruch technologiczny należy rozumieć czynności obejmujące rozruch mechaniczny, hydrauliczny i technologiczny a w szczególności uruchomienie kompleksowe urządzeń i instalacji SUW. Celem rozruchu jest przeprowadzenie wstępnej eksploatacji obiektów i instalacji technologicznych SUW oraz ustalenie optymalnych wskaźników technologicznych zapewniających osiągnięcie wymaganego efektu uzdatniania wody, mając to na uwadze należy; doprowadzić wszystkie urządzenia i zespoły wewnętrzne obiektu do pełnej sprawności technicznej, zsynchronizować pracę wszystkich obiektów i instalacji technologicznych oraz zapewnić ich współdziałanie w procesie technologicznym, uzyskać parametry wody uzdatnionej o parametrach wody zdatnej do picia i celów gospodarczych zgodnej z obowiązującymi normami. Prace i próby montażowe poszczególnych urządzeń należy wykonać zgodnie z polskimi normami oraz warunkami technicznymi wykonania i odbioru robót budowlanych i montażowych podanymi przez producentów urządzeń. 1.8 OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w części pt. Specyfikacja techniczna warunków wykonania i odbioru robót Część Ogólna ST00. Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami umowy. Wszystkie urządzenia i sprzęt pomiarowy stosowane do obmiaru robót podlegają akceptacji Inspektora Nadzoru i muszą posiadać ważne certyfikaty legalizacji. Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót, materiałów i urządzeń. Wykonawca zapewni odpowiedni system i środki techniczne do kontroli jakości robót na terenie i poza placem budowy. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie uprawnienia budowlane. 1.9 JEDNOSTKA OBMIAROWA Jednostki obmiaru zgodnie z przedmiarem robót.

36 Strona 36 z 1.10 METODY I ZAKRES KONTROLI. Ogólne zasady odbioru robót podano w części pt. Specyfikacja techniczna warunków wykonania i odbioru robót Część Ogólna ST00. W przypadku stwierdzenia odchyleń Inspektor Nadzoru ustala zakres robót poprawkowych. Roboty poprawkowe dokonuje Wykonawca na swój koszt i w terminie uzgodnionym z Inspektorem Nadzoru. Odbiór techniczny następuje po zakończeniu montażu rurociągów, armatury o urządzeń oraz po przeprowadzeniu badań. Należy sprawdzić: - zgodność wykonania z Dokumentacją Projektową i zapisami w Dzienniku Budowy, - użycie właściwych materiałów oraz dokumenty dotyczące jakości tych materiałów, - prawidłowość zamontowania i działania armatury, - prawidłowość wykonania rurociągów i ich połączeń, - szczelność całego przewodu. W trakcie odbioru należy : - sprawdzić zgodność wymagań projektowych, przy uwzględnieniu wprowadzonych zmian, ze stanem faktycznym wynikającym z wpisów do Dziennika Budowy oraz innych dokumentów dotyczących jakości Materiałów użytych do Robót, wyniki pomiarów i badań. Przed przystąpieniem do badań odbiorczych powinny być przygotowane następujące dokumenty: Zatwierdzona dokumentacja techniczna z naniesionymi ewentualnymi zmianami powykonawczymi Dziennik budowy Dokumentacja techniczno-ruchowa i karty gwarancyjne poszczególnych urządzeń Atesty i zaświadczenia Odpisy wymaganych uzgodnień Instrukcja eksploatacji Normy i dokumenty związane Należy przygotować również komplet przyrządów i narzędzi kontrolno-pomiarowych niezbędnych do przeprowadzonych prób i badań. Opis badań: a) Sprawdzenie zgodności z dokumentacją Należy porównać stan faktyczny wykonania obiektu, stwierdzonego na podstawie oględzin, atestów, zaświadczeń i dziennika budowy z dokumentacją techniczną. b) Sprawdzenie budowy pomieszczeń i rozmieszczenia Należy przeprowadzić oględziny zewnętrzne w celu stwierdzenia, czy zostały spełnione odpowiednie wymagania i normy. Ponadto należy zmierzyć wymiary otworu drzwiowego oraz odległości między fundamentami i między sąsiednimi agregatami na fundamencie, jak również odległości w świetle zbiorników od ścian i między zbiornikami. c) Sprawdzenie budowy pomieszczeń i rozmieszczenia urządzeń technologicznych i osprzętu Sprawdzenie należy przeprowadzić podczas próby ruchowej w warunkach eksploatacyjnych. W tym celu należy uruchomić instalację na 12 godzin i obserwować działanie poszczególnych urządzeń i osprzętu. d) Próby szczelności instalacji Szczelność instalacji sprawdza się w zależności od przeznaczenia na: - eksfiltrację przecieki czynnika na zewnątrz instalacji - infiltrację przecieki medium otaczającego instalację do wewnątrz Każda instalacja musi być poddana w pierwszej kolejności obserwacji w celu ujawnienia ewentualnych przecieków zewnętrznych. Ujawnione przy obserwacji i w trakcie następnych prób nieszczelności muszą być usuwane, Po uszczelnieniu i braku widocznych przecieków przeprowadza się próby ciśnieniowe. W przypadku instalacji bezciśnieniowych mogą być przeprowadzone próby podciśnieniowe.
