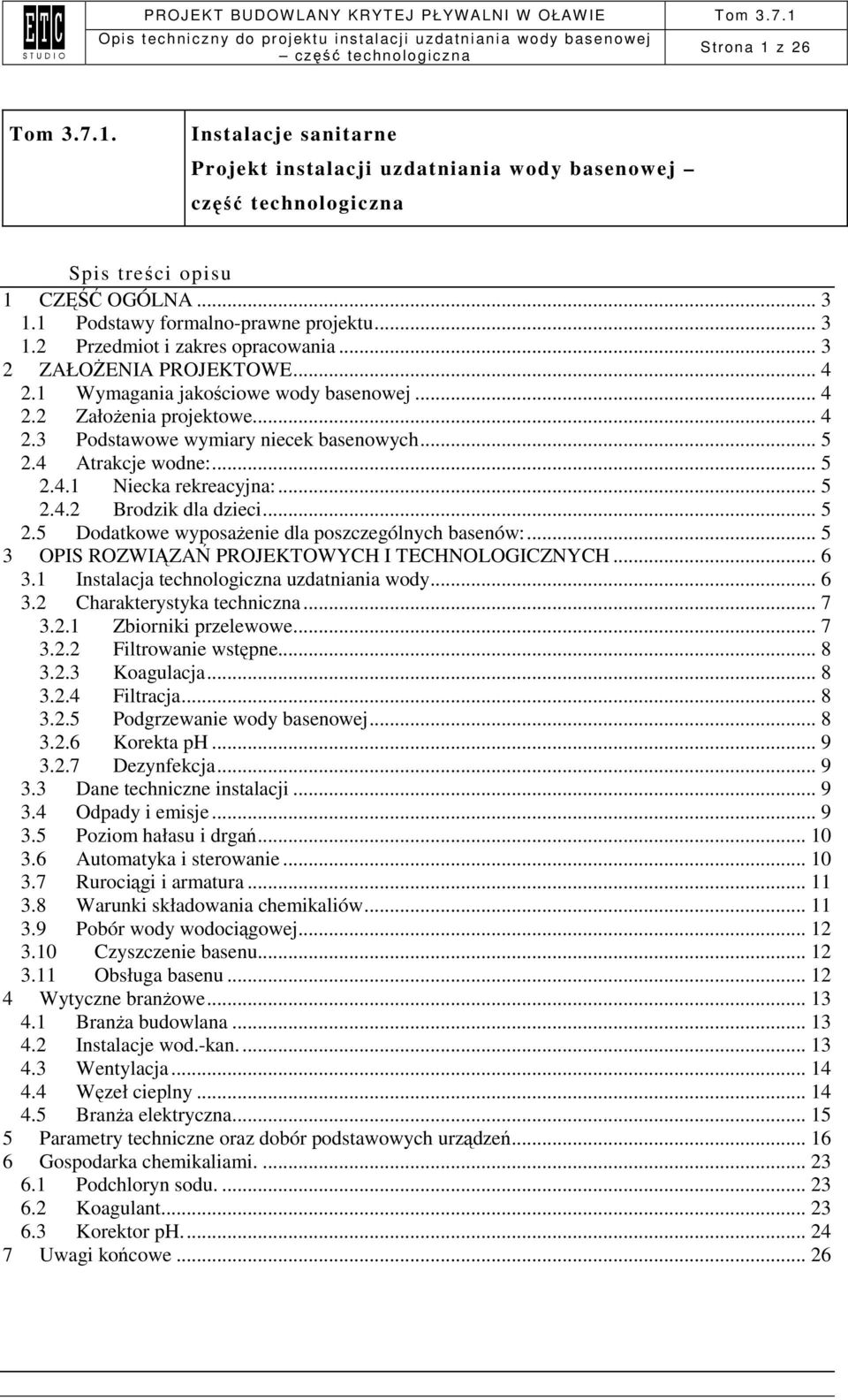

1 Strona 1 z 26 Tom Instalacje sanitarne Projekt instalacji uzdatniania wody basenowej część technologiczna Spis treści opisu 1 CZĘŚĆ OGÓLNA Podstawy formalno-prawne projektu Przedmiot i zakres opracowania ZAŁOśENIA PROJEKTOWE Wymagania jakościowe wody basenowej ZałoŜenia projektowe Podstawowe wymiary niecek basenowych Atrakcje wodne: Niecka rekreacyjna: Brodzik dla dzieci Dodatkowe wyposaŝenie dla poszczególnych basenów: OPIS ROZWIĄZAŃ PROJEKTOWYCH I TECHNOLOGICZNYCH Instalacja technologiczna uzdatniania wody Charakterystyka techniczna Zbiorniki przelewowe Filtrowanie wstępne Koagulacja Filtracja Podgrzewanie wody basenowej Korekta ph Dezynfekcja Dane techniczne instalacji Odpady i emisje Poziom hałasu i drgań Automatyka i sterowanie Rurociągi i armatura Warunki składowania chemikaliów Pobór wody wodociągowej Czyszczenie basenu Obsługa basenu Wytyczne branŝowe BranŜa budowlana Instalacje wod.-kan Wentylacja Węzeł cieplny BranŜa elektryczna Parametry techniczne oraz dobór podstawowych urządzeń Gospodarka chemikaliami Podchloryn sodu Koagulant Korektor ph Uwagi końcowe... 26

2 Strona 2 z 26 Wykaz do części rysunkowej 01. Schemat technologiczny. Obieg I niecka sportowa. 02. Schemat technologiczny. Obieg II niecka rekreacyjna i do nauki pływania. 03. Schemat technologiczny. Obieg III whirlpool 1 i Schemat technologiczny. Obieg IV brodzik dla dzieci. 05. Schemat technologiczny. Obieg V zjeŝdŝalnia. 06. Schemat technologiczny. Zasilanie atrakcji wodnych niecka rekreacyjna. 07. Schemat technologiczny. Zasilanie atrakcji wodnych brodzik dla dzieci. 08. Rzut hali basenowej. 09. Rzut podbasenia. 10. Hala basenowa. Przebicia i przejścia szczelne. 11. Podbasenie. Przebicia i przejścia szczelne. 12. Przekrój A-A. 13. Przekrój B-B. 14. Przekrój C-C. 15. Przekrój D-D, F-F, M-M. 16. Przekrój E-E. 17. Przekrój G-G. 18. Przekrój H-H. 19. Przekrój I-I. 20. Przekrój J-J. 21. Przekrój K-K. 22. Przekrój L-L. 23. Przekrój Ł-Ł. 24. Zasilanie leŝanki powietrznej. 25. Odpływy z rynien przelewowych.

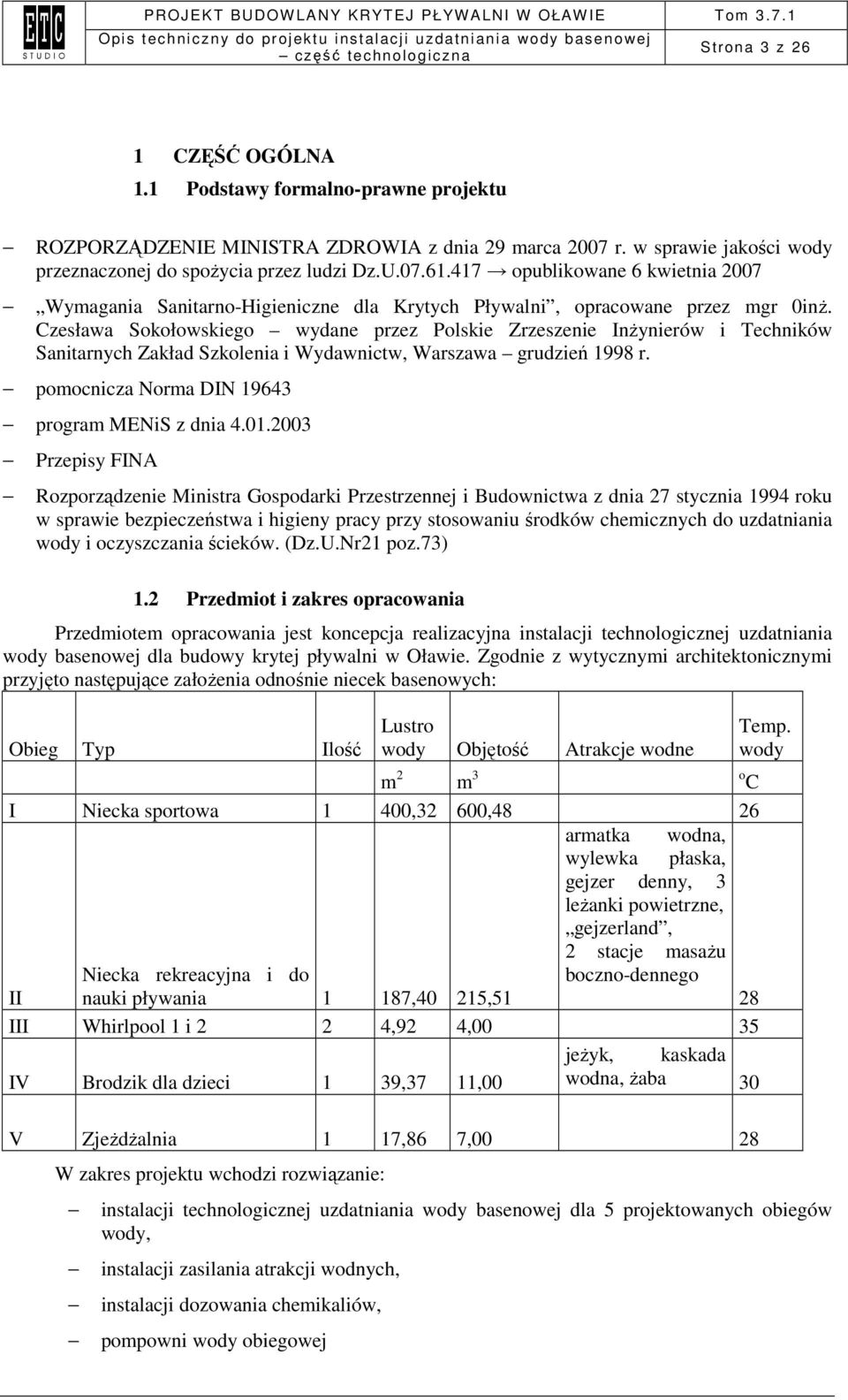

3 Strona 3 z 26 1 CZĘŚĆ OGÓLNA 1.1 Podstawy formalno-prawne projektu ROZPORZĄDZENIE MINISTRA ZDROWIA z dnia 29 marca 2007 r. w sprawie jakości wody przeznaczonej do spoŝycia przez ludzi Dz.U opublikowane 6 kwietnia 2007 Wymagania Sanitarno-Higieniczne dla Krytych Pływalni, opracowane przez mgr 0inŜ. Czesława Sokołowskiego wydane przez Polskie Zrzeszenie InŜynierów i Techników Sanitarnych Zakład Szkolenia i Wydawnictw, Warszawa grudzień 1998 r. pomocnicza Norma DIN program MENiS z dnia Przepisy FINA Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 27 stycznia 1994 roku w sprawie bezpieczeństwa i higieny pracy przy stosowaniu środków chemicznych do uzdatniania wody i oczyszczania ścieków. (Dz.U.Nr21 poz.73) 1.2 Przedmiot i zakres opracowania Przedmiotem opracowania jest koncepcja realizacyjna instalacji technologicznej uzdatniania wody basenowej dla budowy krytej pływalni w Oławie. Zgodnie z wytycznymi architektonicznymi przyjęto następujące załoŝenia odnośnie niecek basenowych: Obieg Typ Ilość Lustro wody Objętość Atrakcje wodne m 2 m 3 o C I Niecka sportowa 1 400,32 600,48 26 armatka wodna, wylewka płaska, gejzer denny, 3 leŝanki powietrzne, gejzerland, 2 stacje masaŝu Niecka rekreacyjna i do boczno-dennego II nauki pływania 1 187,40 215,51 28 III Whirlpool 1 i 2 2 4,92 4,00 35 jeŝyk, kaskada IV Brodzik dla dzieci 1 39,37 11,00 wodna, Ŝaba 30 V ZjeŜdŜalnia 1 17,86 7,00 28 W zakres projektu wchodzi rozwiązanie: Temp. wody instalacji technologicznej uzdatniania wody basenowej dla 5 projektowanych obiegów wody, instalacji zasilania atrakcji wodnych, instalacji dozowania chemikaliów, pompowni wody obiegowej

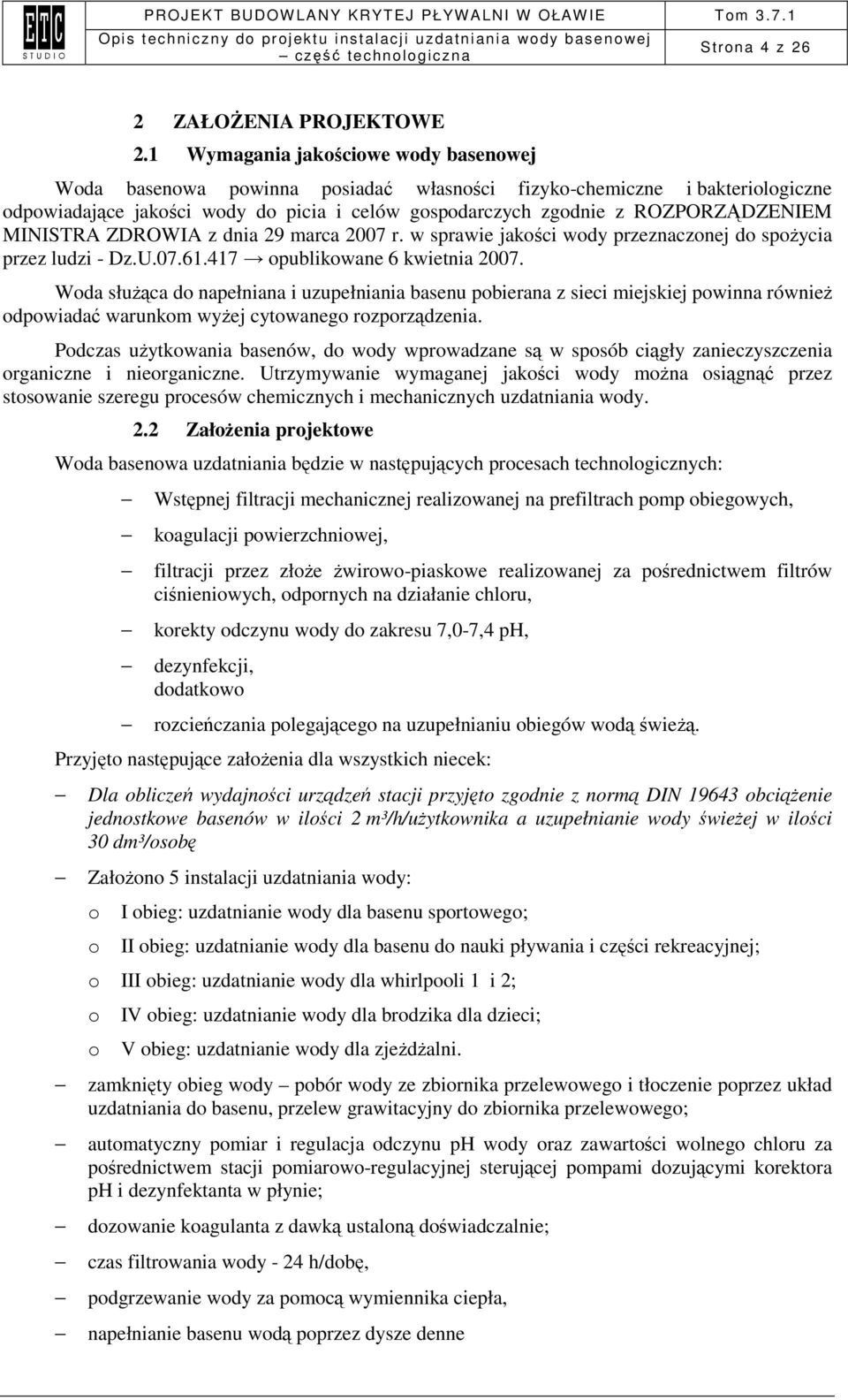

4 Strona 4 z 26 2 ZAŁOśENIA PROJEKTOWE 2.1 Wymagania jakościowe wody basenowej Woda basenowa powinna posiadać własności fizyko-chemiczne i bakteriologiczne odpowiadające jakości wody do picia i celów gospodarczych zgodnie z ROZPORZĄDZENIEM MINISTRA ZDROWIA z dnia 29 marca 2007 r. w sprawie jakości wody przeznaczonej do spoŝycia przez ludzi - Dz.U opublikowane 6 kwietnia Woda słuŝąca do napełniana i uzupełniania basenu pobierana z sieci miejskiej powinna równieŝ odpowiadać warunkom wyŝej cytowanego rozporządzenia. Podczas uŝytkowania basenów, do wody wprowadzane są w sposób ciągły zanieczyszczenia organiczne i nieorganiczne. Utrzymywanie wymaganej jakości wody moŝna osiągnąć przez stosowanie szeregu procesów chemicznych i mechanicznych uzdatniania wody. 2.2 ZałoŜenia projektowe Woda basenowa uzdatniania będzie w następujących procesach technologicznych: Wstępnej filtracji mechanicznej realizowanej na prefiltrach pomp obiegowych, koagulacji powierzchniowej, filtracji przez złoŝe Ŝwirowo-piaskowe realizowanej za pośrednictwem filtrów ciśnieniowych, odpornych na działanie chloru, korekty odczynu wody do zakresu 7,0-7,4 ph, dezynfekcji, dodatkowo rozcieńczania polegającego na uzupełnianiu obiegów wodą świeŝą. Przyjęto następujące załoŝenia dla wszystkich niecek: Dla obliczeń wydajności urządzeń stacji przyjęto zgodnie z normą DIN obciąŝenie jednostkowe basenów w ilości 2 m³/h/uŝytkownika a uzupełnianie wody świeŝej w ilości 30 dm³/osobę ZałoŜono 5 instalacji uzdatniania wody: o o I obieg: uzdatnianie wody dla basenu sportowego; II obieg: uzdatnianie wody dla basenu do nauki pływania i części rekreacyjnej; o III obieg: uzdatnianie wody dla whirlpooli 1 i 2; o o IV obieg: uzdatnianie wody dla brodzika dla dzieci; V obieg: uzdatnianie wody dla zjeŝdŝalni. zamknięty obieg wody pobór wody ze zbiornika przelewowego i tłoczenie poprzez układ uzdatniania do basenu, przelew grawitacyjny do zbiornika przelewowego; automatyczny pomiar i regulacja odczynu ph wody oraz zawartości wolnego chloru za pośrednictwem stacji pomiarowo-regulacyjnej sterującej pompami dozującymi korektora ph i dezynfektanta w płynie; dozowanie koagulanta z dawką ustaloną doświadczalnie; czas filtrowania wody - 24 h/dobę, podgrzewanie wody za pomocą wymiennika ciepła, napełnianie basenu wodą poprzez dysze denne

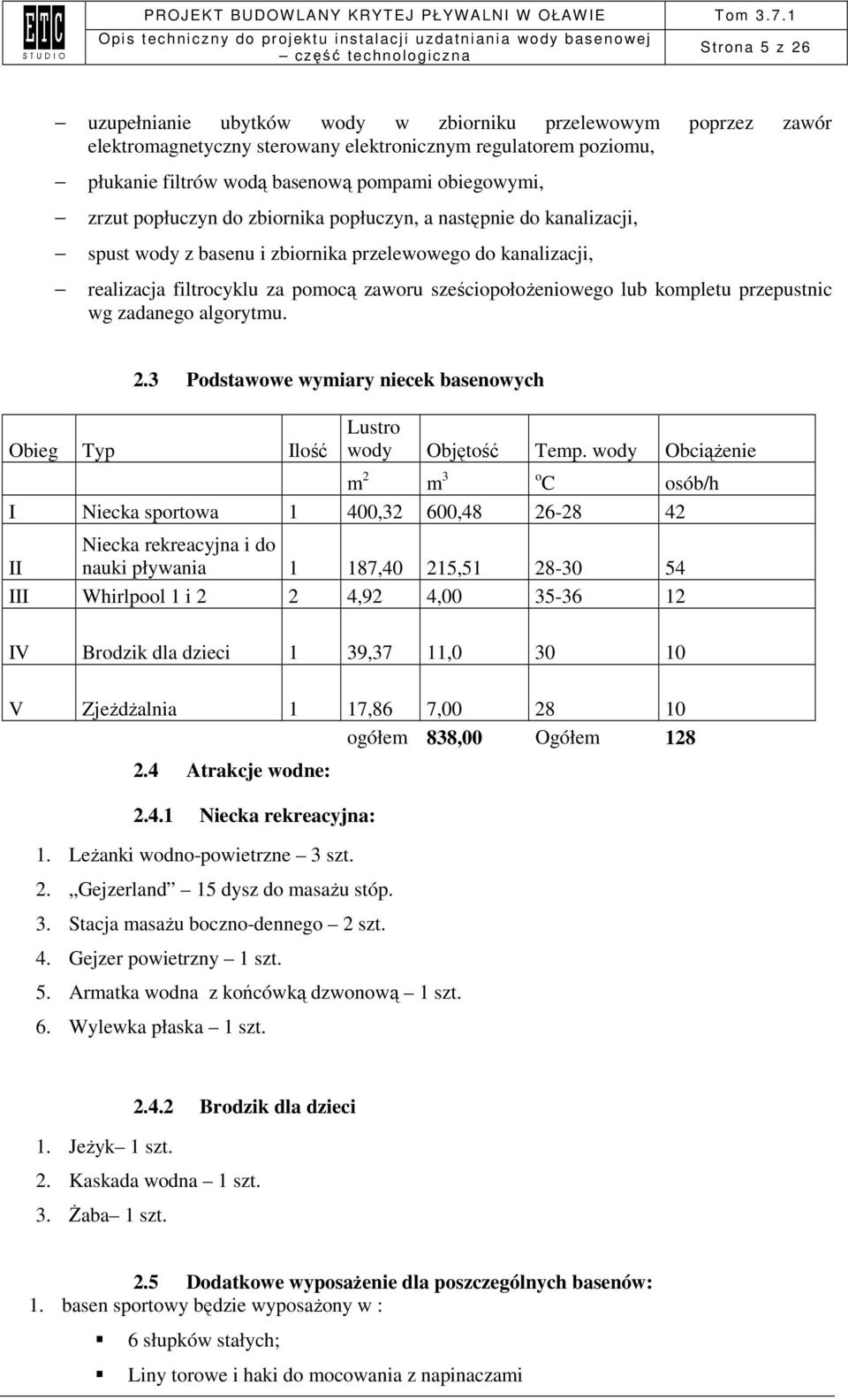

5 Strona 5 z 26 uzupełnianie ubytków wody w zbiorniku przelewowym poprzez zawór elektromagnetyczny sterowany elektronicznym regulatorem poziomu, płukanie filtrów wodą basenową pompami obiegowymi, zrzut popłuczyn do zbiornika popłuczyn, a następnie do kanalizacji, spust wody z basenu i zbiornika przelewowego do kanalizacji, realizacja filtrocyklu za pomocą zaworu sześciopołoŝeniowego lub kompletu przepustnic wg zadanego algorytmu. 2.3 Podstawowe wymiary niecek basenowych Obieg Typ Ilość Lustro wody Objętość Temp. wody ObciąŜenie m 2 m 3 o C osób/h I Niecka sportowa 1 400,32 600, Niecka rekreacyjna i do II nauki pływania 1 187,40 215, III Whirlpool 1 i 2 2 4,92 4, IV Brodzik dla dzieci 1 39,37 11, V ZjeŜdŜalnia 1 17,86 7, ogółem 838,00 Ogółem Atrakcje wodne: Niecka rekreacyjna: 1. LeŜanki wodno-powietrzne 3 szt. 2. Gejzerland 15 dysz do masaŝu stóp. 3. Stacja masaŝu boczno-dennego 2 szt. 4. Gejzer powietrzny 1 szt. 5. Armatka wodna z końcówką dzwonową 1 szt. 6. Wylewka płaska 1 szt Brodzik dla dzieci 1. JeŜyk 1 szt. 2. Kaskada wodna 1 szt. 3. śaba 1 szt. 2.5 Dodatkowe wyposaŝenie dla poszczególnych basenów: 1. basen sportowy będzie wyposaŝony w : 6 słupków stałych; Liny torowe i haki do mocowania z napinaczami

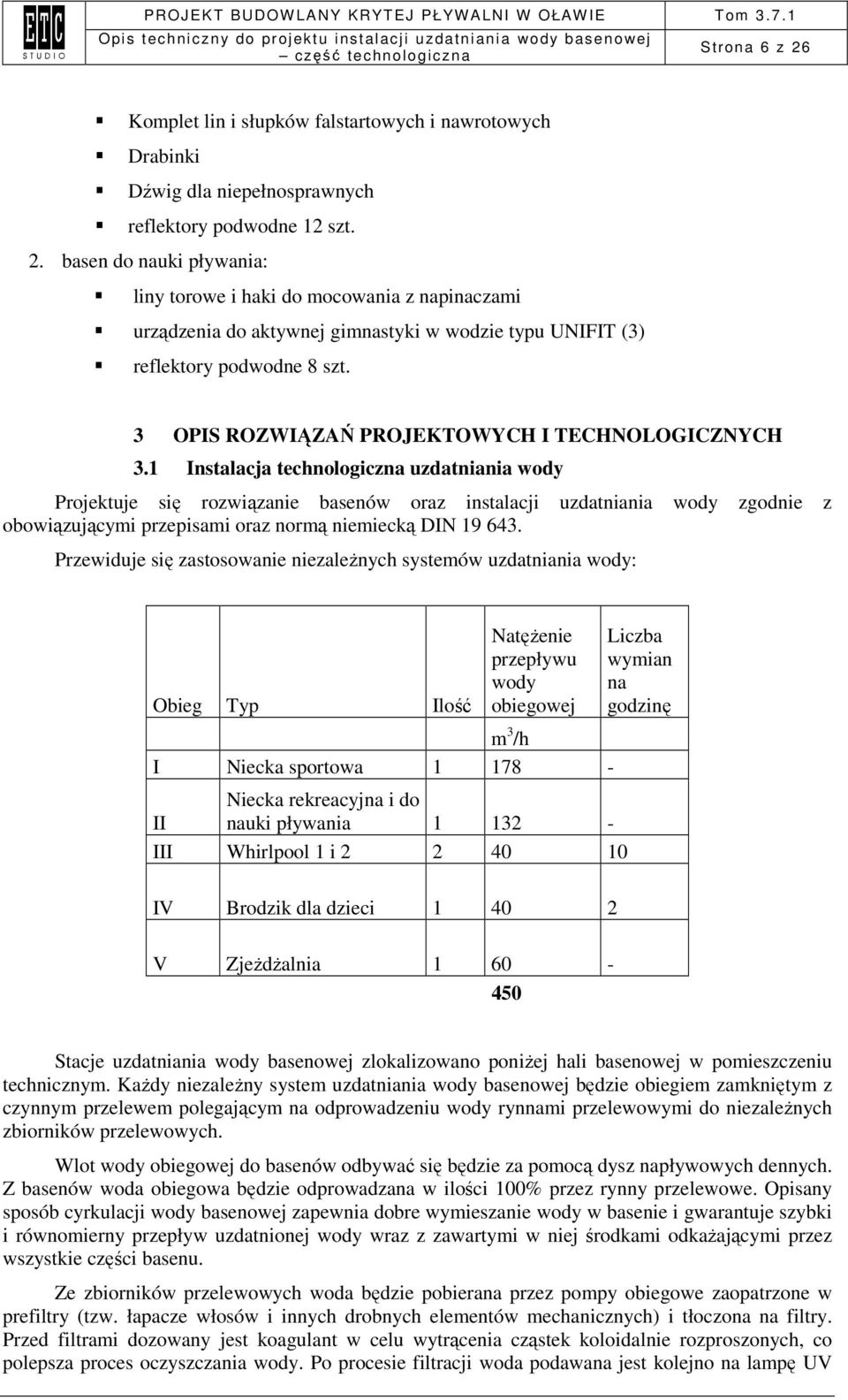

6 Strona 6 z 26 Komplet lin i słupków falstartowych i nawrotowych Drabinki Dźwig dla niepełnosprawnych reflektory podwodne 12 szt. 2. basen do nauki pływania: liny torowe i haki do mocowania z napinaczami urządzenia do aktywnej gimnastyki w wodzie typu UNIFIT (3) reflektory podwodne 8 szt. 3 OPIS ROZWIĄZAŃ PROJEKTOWYCH I TECHNOLOGICZNYCH 3.1 Instalacja technologiczna uzdatniania wody Projektuje się rozwiązanie basenów oraz instalacji uzdatniania wody zgodnie z obowiązującymi przepisami oraz normą niemiecką DIN Przewiduje się zastosowanie niezaleŝnych systemów uzdatniania wody: Obieg Typ Ilość NatęŜenie przepływu wody obiegowej Liczba wymian na godzinę m 3 /h I Niecka sportowa Niecka rekreacyjna i do II nauki pływania III Whirlpool 1 i IV Brodzik dla dzieci V ZjeŜdŜalnia Stacje uzdatniania wody basenowej zlokalizowano poniŝej hali basenowej w pomieszczeniu technicznym. KaŜdy niezaleŝny system uzdatniania wody basenowej będzie obiegiem zamkniętym z czynnym przelewem polegającym na odprowadzeniu wody rynnami przelewowymi do niezaleŝnych zbiorników przelewowych. Wlot wody obiegowej do basenów odbywać się będzie za pomocą dysz napływowych dennych. Z basenów woda obiegowa będzie odprowadzana w ilości 100% przez rynny przelewowe. Opisany sposób cyrkulacji wody basenowej zapewnia dobre wymieszanie wody w basenie i gwarantuje szybki i równomierny przepływ uzdatnionej wody wraz z zawartymi w niej środkami odkaŝającymi przez wszystkie części basenu. Ze zbiorników przelewowych woda będzie pobierana przez pompy obiegowe zaopatrzone w prefiltry (tzw. łapacze włosów i innych drobnych elementów mechanicznych) i tłoczona na filtry. Przed filtrami dozowany jest koagulant w celu wytrącenia cząstek koloidalnie rozproszonych, co polepsza proces oczyszczania wody. Po procesie filtracji woda podawana jest kolejno na lampę UV

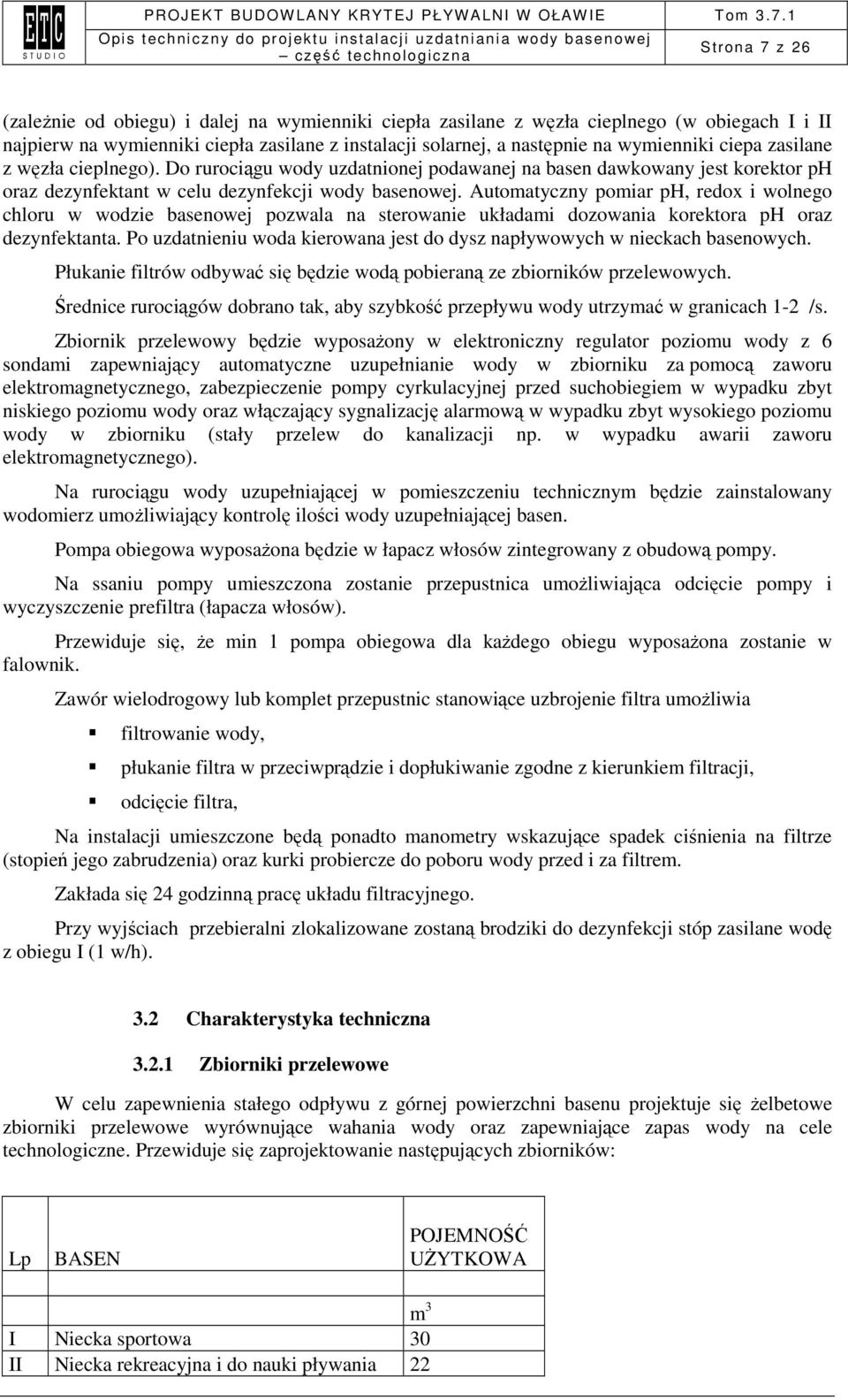

7 Strona 7 z 26 (zaleŝnie od obiegu) i dalej na wymienniki ciepła zasilane z węzła cieplnego (w obiegach I i II najpierw na wymienniki ciepła zasilane z instalacji solarnej, a następnie na wymienniki ciepa zasilane z węzła cieplnego). Do rurociągu wody uzdatnionej podawanej na basen dawkowany jest korektor ph oraz dezynfektant w celu dezynfekcji wody basenowej. Automatyczny pomiar ph, redox i wolnego chloru w wodzie basenowej pozwala na sterowanie układami dozowania korektora ph oraz dezynfektanta. Po uzdatnieniu woda kierowana jest do dysz napływowych w nieckach basenowych. Płukanie filtrów odbywać się będzie wodą pobieraną ze zbiorników przelewowych. Średnice rurociągów dobrano tak, aby szybkość przepływu wody utrzymać w granicach 1-2 /s. Zbiornik przelewowy będzie wyposaŝony w elektroniczny regulator poziomu wody z 6 sondami zapewniający automatyczne uzupełnianie wody w zbiorniku za pomocą zaworu elektromagnetycznego, zabezpieczenie pompy cyrkulacyjnej przed suchobiegiem w wypadku zbyt niskiego poziomu wody oraz włączający sygnalizację alarmową w wypadku zbyt wysokiego poziomu wody w zbiorniku (stały przelew do kanalizacji np. w wypadku awarii zaworu elektromagnetycznego). Na rurociągu wody uzupełniającej w pomieszczeniu technicznym będzie zainstalowany wodomierz umoŝliwiający kontrolę ilości wody uzupełniającej basen. Pompa obiegowa wyposaŝona będzie w łapacz włosów zintegrowany z obudową pompy. Na ssaniu pompy umieszczona zostanie przepustnica umoŝliwiająca odcięcie pompy i wyczyszczenie prefiltra (łapacza włosów). Przewiduje się, Ŝe min 1 pompa obiegowa dla kaŝdego obiegu wyposaŝona zostanie w falownik. Zawór wielodrogowy lub komplet przepustnic stanowiące uzbrojenie filtra umoŝliwia filtrowanie wody, płukanie filtra w przeciwprądzie i dopłukiwanie zgodne z kierunkiem filtracji, odcięcie filtra, Na instalacji umieszczone będą ponadto manometry wskazujące spadek ciśnienia na filtrze (stopień jego zabrudzenia) oraz kurki probiercze do poboru wody przed i za filtrem. Zakłada się 24 godzinną pracę układu filtracyjnego. Przy wyjściach przebieralni zlokalizowane zostaną brodziki do dezynfekcji stóp zasilane wodę z obiegu I (1 w/h). 3.2 Charakterystyka techniczna Zbiorniki przelewowe W celu zapewnienia stałego odpływu z górnej powierzchni basenu projektuje się Ŝelbetowe zbiorniki przelewowe wyrównujące wahania wody oraz zapewniające zapas wody na cele technologiczne. Przewiduje się zaprojektowanie następujących zbiorników: Lp BASEN POJEMNOŚĆ UśYTKOWA m 3 I Niecka sportowa 30 II Niecka rekreacyjna i do nauki pływania 22

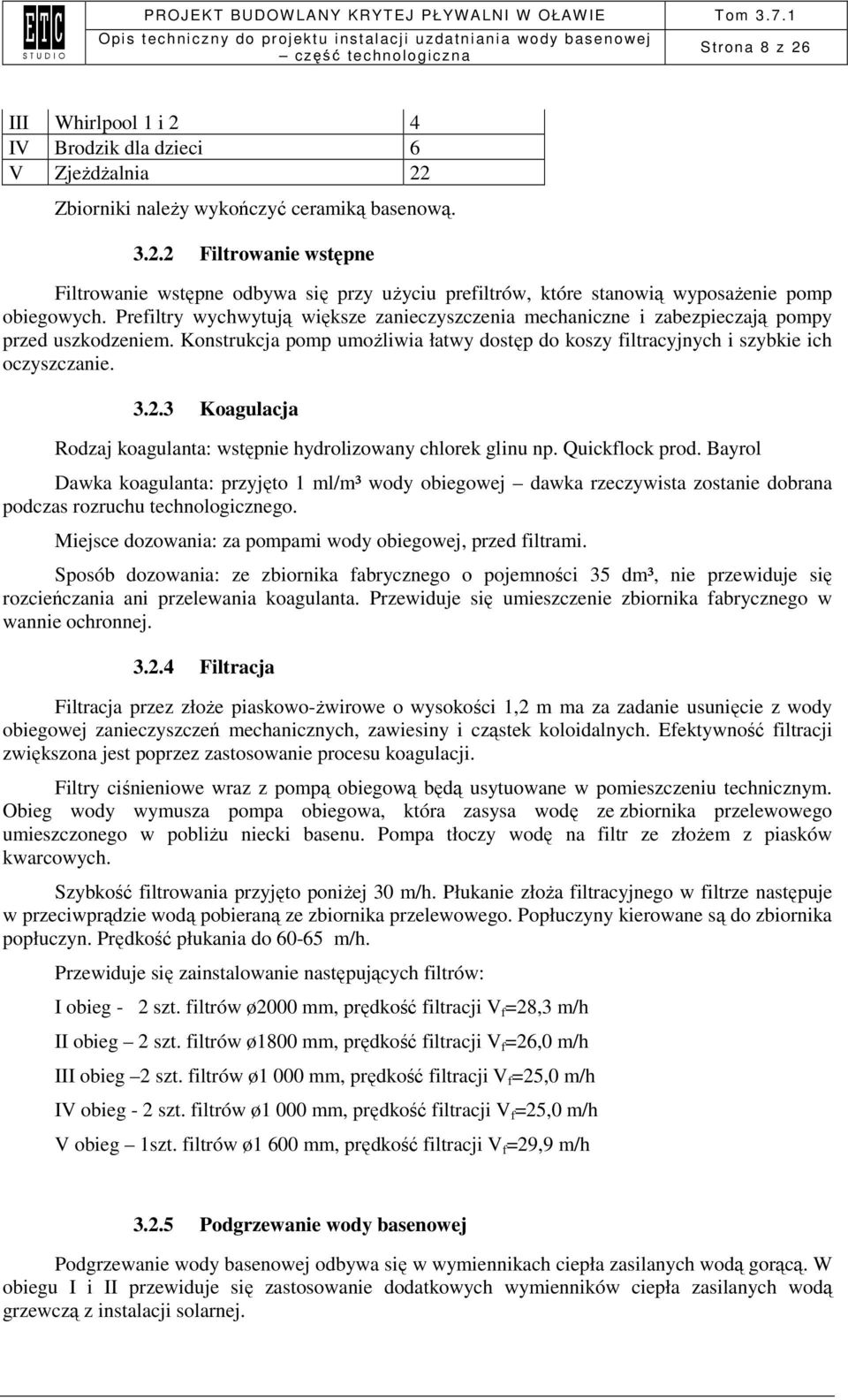

8 Strona 8 z 26 III Whirlpool 1 i 2 4 IV Brodzik dla dzieci 6 V ZjeŜdŜalnia 22 Zbiorniki naleŝy wykończyć ceramiką basenową Filtrowanie wstępne Filtrowanie wstępne odbywa się przy uŝyciu prefiltrów, które stanowią wyposaŝenie pomp obiegowych. Prefiltry wychwytują większe zanieczyszczenia mechaniczne i zabezpieczają pompy przed uszkodzeniem. Konstrukcja pomp umoŝliwia łatwy dostęp do koszy filtracyjnych i szybkie ich oczyszczanie Koagulacja Rodzaj koagulanta: wstępnie hydrolizowany chlorek glinu np. Quickflock prod. Bayrol Dawka koagulanta: przyjęto 1 ml/m³ wody obiegowej dawka rzeczywista zostanie dobrana podczas rozruchu technologicznego. Miejsce dozowania: za pompami wody obiegowej, przed filtrami. Sposób dozowania: ze zbiornika fabrycznego o pojemności 35 dm³, nie przewiduje się rozcieńczania ani przelewania koagulanta. Przewiduje się umieszczenie zbiornika fabrycznego w wannie ochronnej Filtracja Filtracja przez złoŝe piaskowo-ŝwirowe o wysokości 1,2 m ma za zadanie usunięcie z wody obiegowej zanieczyszczeń mechanicznych, zawiesiny i cząstek koloidalnych. Efektywność filtracji zwiększona jest poprzez zastosowanie procesu koagulacji. Filtry ciśnieniowe wraz z pompą obiegową będą usytuowane w pomieszczeniu technicznym. Obieg wody wymusza pompa obiegowa, która zasysa wodę ze zbiornika przelewowego umieszczonego w pobliŝu niecki basenu. Pompa tłoczy wodę na filtr ze złoŝem z piasków kwarcowych. Szybkość filtrowania przyjęto poniŝej 30 m/h. Płukanie złoŝa filtracyjnego w filtrze następuje w przeciwprądzie wodą pobieraną ze zbiornika przelewowego. Popłuczyny kierowane są do zbiornika popłuczyn. Prędkość płukania do m/h. Przewiduje się zainstalowanie następujących filtrów: I obieg - 2 szt. filtrów ø2000 mm, prędkość filtracji V f =28,3 m/h II obieg 2 szt. filtrów ø1800 mm, prędkość filtracji V f =26,0 m/h III obieg 2 szt. filtrów ø1 000 mm, prędkość filtracji V f =25,0 m/h IV obieg - 2 szt. filtrów ø1 000 mm, prędkość filtracji V f =25,0 m/h V obieg 1szt. filtrów ø1 600 mm, prędkość filtracji V f =29,9 m/h Podgrzewanie wody basenowej Podgrzewanie wody basenowej odbywa się w wymiennikach ciepła zasilanych wodą gorącą. W obiegu I i II przewiduje się zastosowanie dodatkowych wymienników ciepła zasilanych wodą grzewczą z instalacji solarnej.

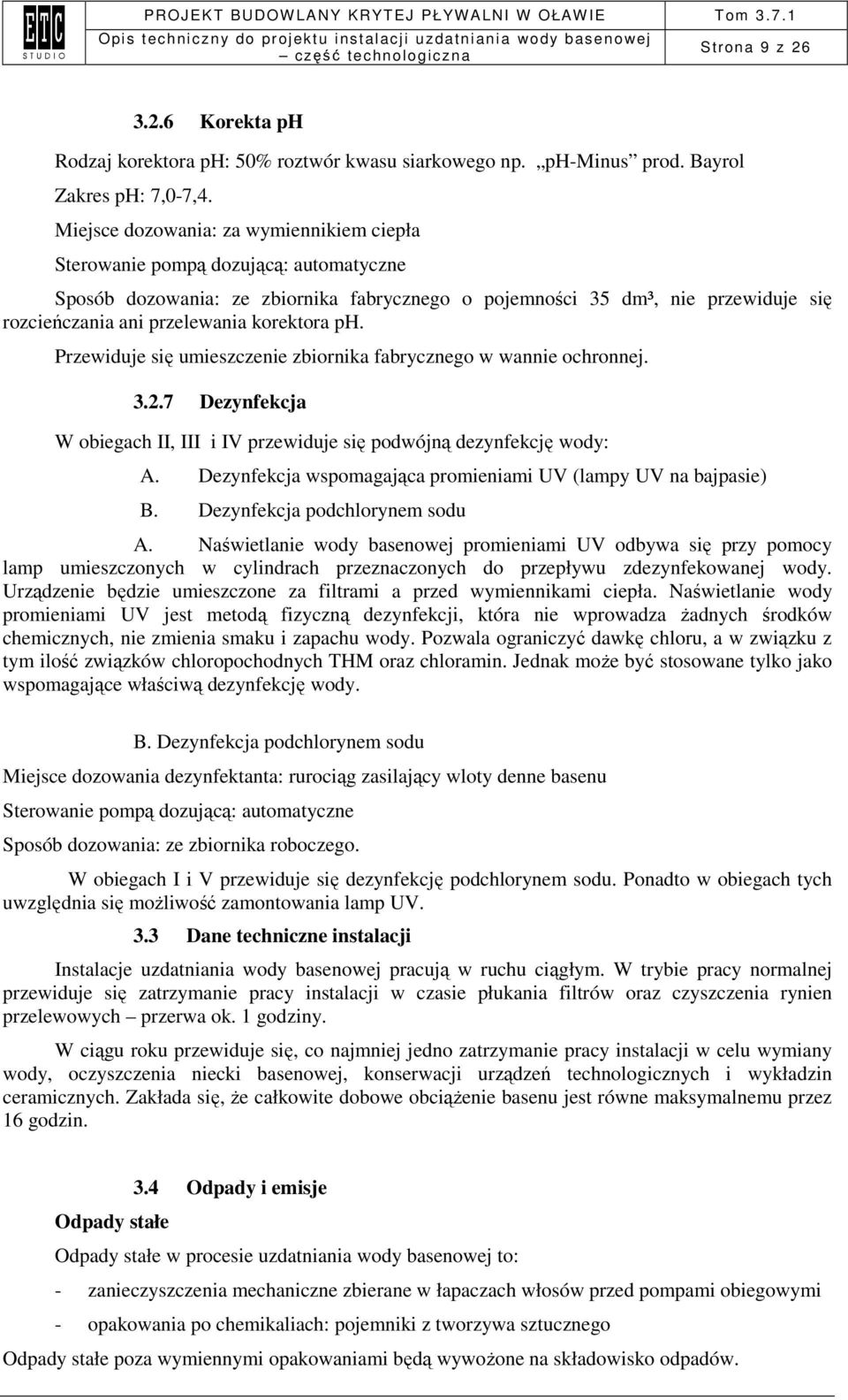

9 Strona 9 z Korekta ph Rodzaj korektora ph: 50% roztwór kwasu siarkowego np. ph-minus prod. Bayrol Zakres ph: 7,0-7,4. Miejsce dozowania: za wymiennikiem ciepła Sterowanie pompą dozującą: automatyczne Sposób dozowania: ze zbiornika fabrycznego o pojemności 35 dm³, nie przewiduje się rozcieńczania ani przelewania korektora ph. Przewiduje się umieszczenie zbiornika fabrycznego w wannie ochronnej Dezynfekcja W obiegach II, III i IV przewiduje się podwójną dezynfekcję wody: A. Dezynfekcja wspomagająca promieniami UV (lampy UV na bajpasie) B. Dezynfekcja podchlorynem sodu A. Naświetlanie wody basenowej promieniami UV odbywa się przy pomocy lamp umieszczonych w cylindrach przeznaczonych do przepływu zdezynfekowanej wody. Urządzenie będzie umieszczone za filtrami a przed wymiennikami ciepła. Naświetlanie wody promieniami UV jest metodą fizyczną dezynfekcji, która nie wprowadza Ŝadnych środków chemicznych, nie zmienia smaku i zapachu wody. Pozwala ograniczyć dawkę chloru, a w związku z tym ilość związków chloropochodnych THM oraz chloramin. Jednak moŝe być stosowane tylko jako wspomagające właściwą dezynfekcję wody. B. Dezynfekcja podchlorynem sodu Miejsce dozowania dezynfektanta: rurociąg zasilający wloty denne basenu Sterowanie pompą dozującą: automatyczne Sposób dozowania: ze zbiornika roboczego. W obiegach I i V przewiduje się dezynfekcję podchlorynem sodu. Ponadto w obiegach tych uwzględnia się moŝliwość zamontowania lamp UV. 3.3 Dane techniczne instalacji Instalacje uzdatniania wody basenowej pracują w ruchu ciągłym. W trybie pracy normalnej przewiduje się zatrzymanie pracy instalacji w czasie płukania filtrów oraz czyszczenia rynien przelewowych przerwa ok. 1 godziny. W ciągu roku przewiduje się, co najmniej jedno zatrzymanie pracy instalacji w celu wymiany wody, oczyszczenia niecki basenowej, konserwacji urządzeń technologicznych i wykładzin ceramicznych. Zakłada się, Ŝe całkowite dobowe obciąŝenie basenu jest równe maksymalnemu przez 16 godzin. 3.4 Odpady i emisje Odpady stałe Odpady stałe w procesie uzdatniania wody basenowej to: - zanieczyszczenia mechaniczne zbierane w łapaczach włosów przed pompami obiegowymi - opakowania po chemikaliach: pojemniki z tworzywa sztucznego Odpady stałe poza wymiennymi opakowaniami będą wywoŝone na składowisko odpadów.

10 Strona 10 z 26 Odpady ciekłe Odpady ciekłe stanowić będą wody po opróŝnieniu basenu, ścieki technologiczne a w tym: wody pomiarowe odprowadzane z urządzeń pomiarowo-regulacyjnych, ścieki z mycia rynien przelewowych, wody odprowadzane z brodzików do dezynfekcji stóp oraz wody popłuczne. Przewiduje się opróŝnianie kaŝdego basenu raz do roku. Ilość wody ze wszystkich niecek basenowych wynosić będzie ~ 838 m³. Jakość wody odpowiada jakości wody do picia zgodnie z odpowiednim Rozporządzeniem. Wody popłuczne z płukania filtrów będą odprowadzane zgodnie z harmonogramem płukania filtrów, przy czym kaŝdy z filtrów płukany będzie nie rzadziej, niŝ co 3 dni. Maksymalnie w dobie odprowadzonych zostanie 29 m³ popłuczyn. Popłuczyny odprowadzone zostaną do zbiornika popłuczyn, a stamtąd do kanalizacji. Orientacyjne wskaźniki zanieczyszczeń wody po płukaniu filtrów (rzeczywiste wskaźniki mogą się róŝnić w zaleŝności od ilości osób korzystających z basenu) Parametr Jednostka Wartość orientacyjna utlenialność mg O 2 /l 123 OWO mg/l 148 Azot organiczny mg N/l 8,9 Fosfor organiczny mg P/l 2,2 Zawiesina ogólna mg/l 395 glin mg Al/l 168 śelazo ogólne mg Fe/l 1,85 Mangan mg Mn/l 0,37 Chlorki mg/l 250 Azot amonowy mg N/l <0,5 ph 6,5-8,5 temperatura C <32 Nie przewiduje się, aby w wodach popłucznych występowały w ilościach ponadnormatywnych : - inne zanieczyszczenia nieorganiczne - nieorganiczne niebezpieczne - organiczne niebezpieczne Maksymalny dobowy zrzut ścieków technologicznych wyniesie 47 m³/d. 3.5 Poziom hałasu i drgań Urządzenia przewidziane w instalacji uzdatniania wody basenowej spełniają wymagania norm dotyczących poziomu drgań i hałasu. 3.6 Automatyka i sterowanie Układ sterowania realizuje wszystkie wynikające z technologii regulacje i blokady. Zlokalizowany jest w szafie zasilająco-sterowniczej urządzeń technologicznych. Szafa wyposaŝona jest w sterownik swobodnie programowalny pracujący wg odpowiedniego algorytmu.

11 Strona 11 z 26 Przewiduje się całkowite zautomatyzowanie działania układu uzdatniania: 1. Automatyczny filtrocykl zapewniający bezobsługową pracę filtrów basenowych, realizowany dzięki zastosowaniu przepustnic z napędami elektrycznymi sterowanych sterownikiem swobodnie programowalnym. 2. Automatyczne dozowanie reagentów chemicznych, niezbędne dla utrzymania właściwego poziomu zawartości czynnego chloru w wodzie basenowej oraz odpowiedniego ph. Realizowany jest dzięki zastosowaniu stacji pomiarowo-regulacyjnej (np. typu Analyt3). Stacja wyposaŝona jest w mikroprocesor sterujący pracą pomp dozujących w zaleŝności od wskazań elektrod wolnego chloru i ph, potencjału redox oraz czujnika temperatury stanowiących jej wyposaŝenie. 3. Automatyczna kontrola temperatury w wodzie basenowej zapewniona dzięki zastosowaniu odpowiedniego układu regulacji. 4. Automatyczna kontrola poziomu wody w zbiornikach przelewowych i samoczynne uzupełnianie wody zapewnione dzięki zastosowaniu elektronicznego regulatora poziomu wody w zbiorniku przelewowym. Regulator wyposaŝony w 6 sond zapewnia automatyczne uzupełnianie wody w zbiorniku przelewowym, zabezpieczenie pompy cyrkulacyjnej przed suchobiegiem w wypadku zbyt niskiego poziomu wody oraz włączenie sygnalizacji alarmowej w wypadku zbyt wysokiego poziomu wody w zbiorniku przelewowym. 5. Automatyczny system powiadamiania o stanach alarmowych objawiający się w postaci komunikatu na ekranie telefonu komórkowego lub komputera. 6. Automatyczne czyszczenie niecki basenowej za pomocą odkurzacza basenowego. 7. Kontrola przepływu wody w obiegu prowadzona w celu kontroli zachowania warunku minimalnego przepływu zapewniającego wymaganą ilość wody w niecce basenowej. 8. Pomiar przepływu wody uzupełniającej. 9. Zastosowanie falowników dla pomp obiegowych, co pozwoli sterować wydajność układu z poziomu ratownika. Przewiduje się 3 stany wydajności: 100% przy pełnym obciąŝeniu, 75% przy obciąŝeniu minimalnym, 50% w godzinach nocnych. 10. Sterowanie czasowe włączania atrakcji wodnych w określonych sekwencjach kaŝda atrakcja ma być włączana co 15 min. 3.7 Rurociągi i armatura Rurociągi, kształtki i armatura wykonane będą z klejonego PVC-U odpornego na wodę zawierającą chlor np.comer, Gamrat, Praher. Rurociągi mocowane będą do ścian czy wsporników za pomocą odpowiednich uchwytów przy zachowaniu zalecanych odległości pomiędzy nimi. Wszystkie zastosowane materiały do budowy instalacji muszą mieć atesty PZH, dopuszczające je do kontaktu z wodą pitną. 3.8 Warunki składowania chemikaliów Pomieszczenia magazynowe pozwalają na tworzenie zapasu chemikaliów na ok. 7 dni w przypadku podchlorynu sodu, oraz 14 dni w przypadku korektora ph i koagulanta. Pomieszczenia magazynowe chemikaliów muszą spełniać wymagania Rozporządzenia Ministra Gospodarki przestrzennej i Budownictwa w sprawie BHP przy stosowaniu środków chemicznych do uzdatniania wody i oczyszczania ścieków Dz. U. nr 21 poz. 73 z r. Pomieszczenia chemikaliów są dostępne jedynie dla przeszkolonej obsługi i posiadają odrębne wejście z zewnątrz budynku.

12 Strona 12 z 26 Transport i przygotowanie chemikaliów dla potrzeb instalacji uzdatniania wody basenowej moŝe być wykonywane tylko przez przeszkolonych pracowników. 3.9 Pobór wody wodociągowej Przewiduje się uzupełnianie wody świeŝej w ilości zapewniającej wymianę 30 litrów świeŝej wody na 1 osobę kąpiącą się. Ogólnie dla potrzeb wymiany wody basenowej naleŝy dostarczyć wodę wodociągową w ilości max 53 m³/d. Woda uzupełniająca pobierana jest z sieci wodociągowej z przerwą powietrzną i kierowana do zbiorników przelewowych Czyszczenie basenu W celu prawidłowej eksploatacji basenu oraz spełnienia norm jakości wody naleŝy zachować odpowiedni reŝim czystości basenu w trakcie jego uŝytkowania. Koryta przelewowe, kratki przelewowe oraz podłogę plaŝy wokół basenów naleŝy codziennie czyścić. Dno i ściany basenu oraz wnętrza zbiornika przelewowego naleŝy czyścić, co najmniej raz w tygodniu. Do czyszczenia basenów naleŝy stosować odkurzacz podwodny umoŝliwiający czyszczenie ścian i dna basenu bez konieczności spuszczania wody Obsługa basenu Proces uzdatniania wody odbywa się bezobsługowo, jednak ze względu na skomplikowaną technologię wymagana jest stała obsługa stacji w celu kontroli poprawności działania urządzeń oraz uzupełniania reagentów. NaleŜy przewidzieć wyszkolenie dwóch pracowników praca na 2 zmiany. Przeszkolony pracownik oprócz dozoru technologii uzdatniania moŝe wykonywać równieŝ inne niezbędne prace konserwatorskie na obiekcie basenowym. Podstawowe obowiązki konserwatora pod względem zdrowotnym obsługa powinna spełniać wymogi stawiane pracownikom zatrudnionym przy produkcji artykułów spoŝywczych; wszelkie prace związane z naprawą i konserwacją sieci i urządzeń elektrycznych moŝe wykonać elektryk z uprawnieniami; utrzymanie optymalnych warunków pracy urządzeń w oparciu o DTR; sprawowanie kontroli nad ruchem urządzeń; szybkie zapobieganie skutkom awarii; ujawnianie na bieŝąco potrzeby remontów lub wymiany urządzeń i elementów, których stan odbiega od norm technologicznych; prowadzenie drobnych bieŝących napraw urządzeń; stała kontrola nad korzystaniem z wody; prowadzenie dokumentacji eksploatacyjnej SUW dla basenu; utrzymywanie urządzeń i ich otoczenia w czystości i porządku; Pracowników obsługujących instalacje uzdatniania wody basenowej naleŝy wyposaŝyć w: ubranie zabezpieczające przed środkami agresywnymi, buty gumowe, narzędzia monterskie elektryczne, hydrauliczne i ślusarskie, lampkę Dav ego, lampkę przenośną (latarka) o zasilaniu nie większym niŝ 24 V. Pomieszczenie konserwatora naleŝy wyposaŝyć w podręczną apteczkę z pełnym zasobem leków i środków opatrunkowych.

13 Strona 13 z 26 4 Wytyczne branŝowe Przyjęto: Maksymalna ilość osób na basenie: 128 Czas otwarcia basenu 16 h Lp 4.1 BranŜa budowlana Przewidzieć Ŝelbetowe zbiorniki przelewowe o pojemności uŝytkowej odpowiednio: BASEN m 3 I Niecka sportowa 30 II Niecka rekreacyjna i do nauki pływania 22 III Whirlpool 1 i 2 4 IV Brodzik dla dzieci 6 V ZjeŜdŜalnia 22 POJEMNOŚĆ UśYTKOWA Pojemność całkowita poza pojemność uŝytkową musi uwzględniać ~0,3 (0,35) m strefy martwej przy dnie oraz ~0,5 m strefy powietrznej nad zwierciadłem wody (strefa powietrzna musi być wentylowana) V c = V u +0,3(0,35)F z +0,5F z, gdzie: V c - pojemność całkowita zbiornika; V u pojemność uŝytkowa zbiornika; F z powierzchnia zbiornika. Do kaŝdego zbiornika przelewowego naleŝy przewidzieć właz wejściowy nad zwierciadłem wody Max cięŝar filtra ø2000 ze złoŝem i wodą ~12000 kg NaleŜy przewidzieć drogę transportową dla filtrów φ2000 mm wys mm Podłogę w pomieszczeniu stacji uzdatniania wody basenowej naleŝy pokryć materiałem zmywalnym Podłogę w całym pomieszczeniu stacji uzdatniania wykonać ze spadkami do kratek kanalizacji Spadki posadzki podbasenia prowadzić w kierunku odpływów do kanalizacji sanitarnej Przewidzieć osobne pomieszczenia chemii dozowania podchlorynu sodu oraz dozowania korektora ph Pomieszczenie dozowania podchlorynu sodu wykonać z odrębnym wejściem z zewnątrz budynku. Zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa Dz. U. nr 21 poz. 73 z dnia W pomieszczeniach stacji dozowania środków chemicznych wykonać posadzkę chemoodporną Dla pomieszczeń dozowania podchlorynu sodu oraz korektora ph przewidzieć osobne neutralizatory o pojemności odpowiednio 2,0 m 3 i 1,5 m 3 wymalowane farbami chemoodpornymi W pomieszczeniach jw. na ścianach wykładzina chemoodporna na wysokość około 2,0 m Drzwi w pomieszczeniach dozowania środków chemicznych powinny otwierać się na zewnątrz pomieszczenia 4.2 Instalacje wod.-kan. 1.1 Instalacja wody wodociągowej Woda uzupełniająca dla zbiorników wyrównawczych DN50 w pobliŝu zbiornika wyrównawczego Zawory ze złączką do węŝa do mycia rynien basenów

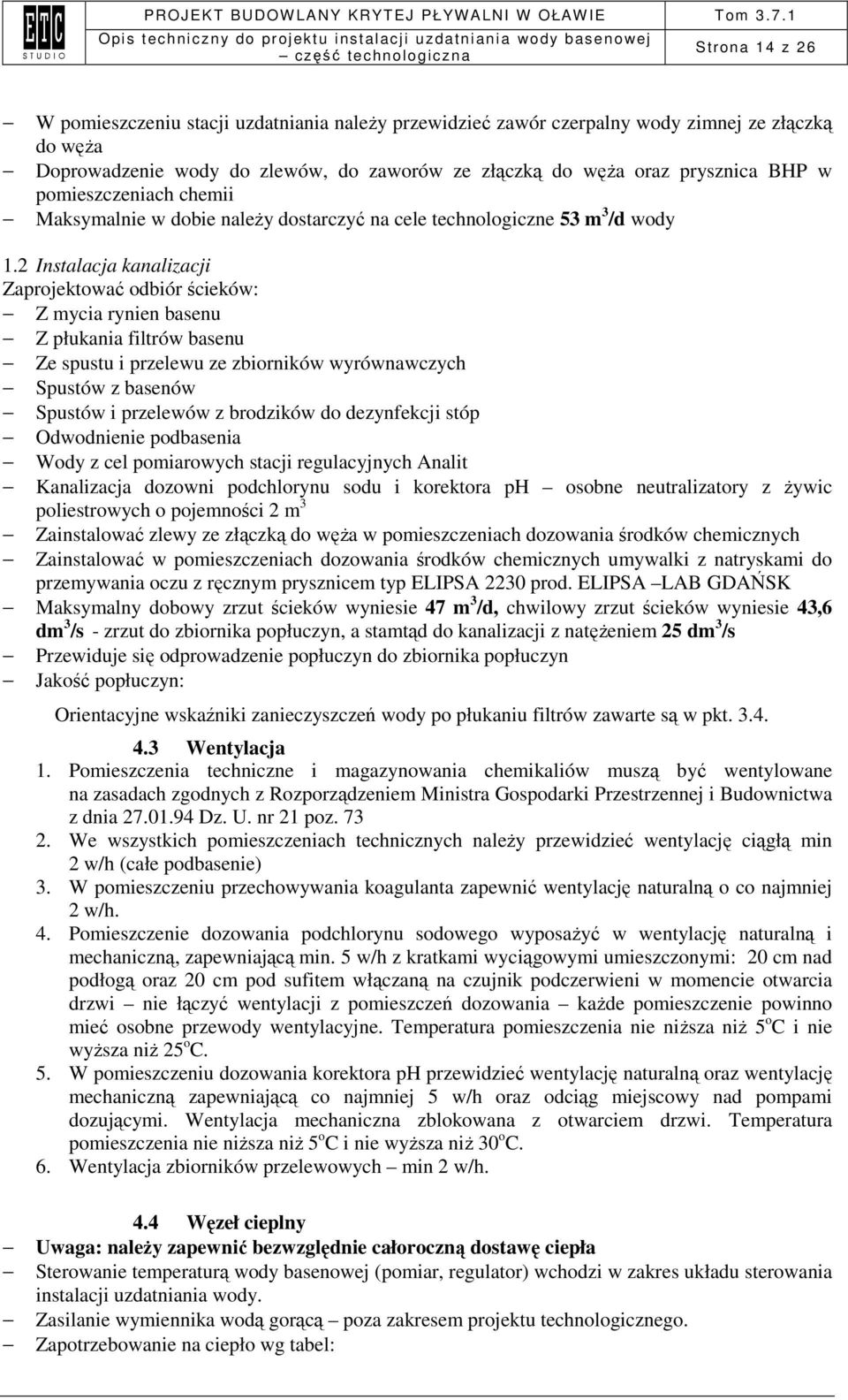

14 Strona 14 z 26 W pomieszczeniu stacji uzdatniania naleŝy przewidzieć zawór czerpalny wody zimnej ze złączką do węŝa Doprowadzenie wody do zlewów, do zaworów ze złączką do węŝa oraz prysznica BHP w pomieszczeniach chemii Maksymalnie w dobie naleŝy dostarczyć na cele technologiczne 53 m 3 /d wody 1.2 Instalacja kanalizacji Zaprojektować odbiór ścieków: Z mycia rynien basenu Z płukania filtrów basenu Ze spustu i przelewu ze zbiorników wyrównawczych Spustów z basenów Spustów i przelewów z brodzików do dezynfekcji stóp Odwodnienie podbasenia Wody z cel pomiarowych stacji regulacyjnych Analit Kanalizacja dozowni podchlorynu sodu i korektora ph osobne neutralizatory z Ŝywic poliestrowych o pojemności 2 m 3 Zainstalować zlewy ze złączką do węŝa w pomieszczeniach dozowania środków chemicznych Zainstalować w pomieszczeniach dozowania środków chemicznych umywalki z natryskami do przemywania oczu z ręcznym prysznicem typ ELIPSA 2230 prod. ELIPSA LAB GDAŃSK Maksymalny dobowy zrzut ścieków wyniesie 47 m 3 /d, chwilowy zrzut ścieków wyniesie 43,6 dm 3 /s - zrzut do zbiornika popłuczyn, a stamtąd do kanalizacji z natęŝeniem 25 dm 3 /s Przewiduje się odprowadzenie popłuczyn do zbiornika popłuczyn Jakość popłuczyn: Orientacyjne wskaźniki zanieczyszczeń wody po płukaniu filtrów zawarte są w pkt Wentylacja 1. Pomieszczenia techniczne i magazynowania chemikaliów muszą być wentylowane na zasadach zgodnych z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia Dz. U. nr 21 poz We wszystkich pomieszczeniach technicznych naleŝy przewidzieć wentylację ciągłą min 2 w/h (całe podbasenie) 3. W pomieszczeniu przechowywania koagulanta zapewnić wentylację naturalną o co najmniej 2 w/h. 4. Pomieszczenie dozowania podchlorynu sodowego wyposaŝyć w wentylację naturalną i mechaniczną, zapewniającą min. 5 w/h z kratkami wyciągowymi umieszczonymi: 20 cm nad podłogą oraz 20 cm pod sufitem włączaną na czujnik podczerwieni w momencie otwarcia drzwi nie łączyć wentylacji z pomieszczeń dozowania kaŝde pomieszczenie powinno mieć osobne przewody wentylacyjne. Temperatura pomieszczenia nie niŝsza niŝ 5 o C i nie wyŝsza niŝ 25 o C. 5. W pomieszczeniu dozowania korektora ph przewidzieć wentylację naturalną oraz wentylację mechaniczną zapewniającą co najmniej 5 w/h oraz odciąg miejscowy nad pompami dozującymi. Wentylacja mechaniczna zblokowana z otwarciem drzwi. Temperatura pomieszczenia nie niŝsza niŝ 5 o C i nie wyŝsza niŝ 30 o C. 6. Wentylacja zbiorników przelewowych min 2 w/h. 4.4 Węzeł cieplny Uwaga: naleŝy zapewnić bezwzględnie całoroczną dostawę ciepła Sterowanie temperaturą wody basenowej (pomiar, regulator) wchodzi w zakres układu sterowania instalacji uzdatniania wody. Zasilanie wymiennika wodą gorącą poza zakresem projektu technologicznego. Zapotrzebowanie na ciepło wg tabel:

15 Strona 15 z 26 ZAPOTRZEBOWANIE MOCY CIEPŁA PRZY PIERWSZYM NAPEŁNIENIU BASENU Lp BASEN ZAPOTRZEBOWANIE kw I niecka sportowa 226 niecka rekreacyjna i basen do nauki pływania 95 II III whirlpool 1 i 2 35 IV brodzik dla dzieci 20 V wanna hamowna zjeŝdŝalni 53 razem 429 ZAPOTRZEBOWANIE MOCY CIEPŁA PODCZAS EKSPLOATACJI BASENU ZAPOTRZEBOWANIE ZAPOTRZEBOWANIE MOCY wynikające z MOCY po płukaniu Lp BASEN eksploatacji basenu filtrów RAZEM kw kw I niecka sportowa II niecka rekreacyjna i basen do nauki pływania III whirlpool 1 i IV brodzik dla dzieci V wanna hamowna zjeŝdŝalni razem BranŜa elektryczna Do pomieszczenia technicznego naleŝy doprowadzić napięcie 400 V do szafy zasilającej. NaleŜy przewidzieć gniazdka na hali dla odkurzacza podwodnego max długość kabla zasilającego odkurzacz 40 m. NaleŜy przewidzieć taką ilość gniazdek, aby moŝliwe było wyczyszczenie wszystkich niecek basenowych. NaleŜy przewidzieć gniazdka dla pomp dozujących w pomieszczeniach chemii oraz gniazdko dla pompy typu beczkowego w pomieszczeniu dozowania podchlorynu sodu. Ogólna moc urządzeń technologicznych 150 kw, jednoczesne zapotrzebowanie na moc 118 kw.

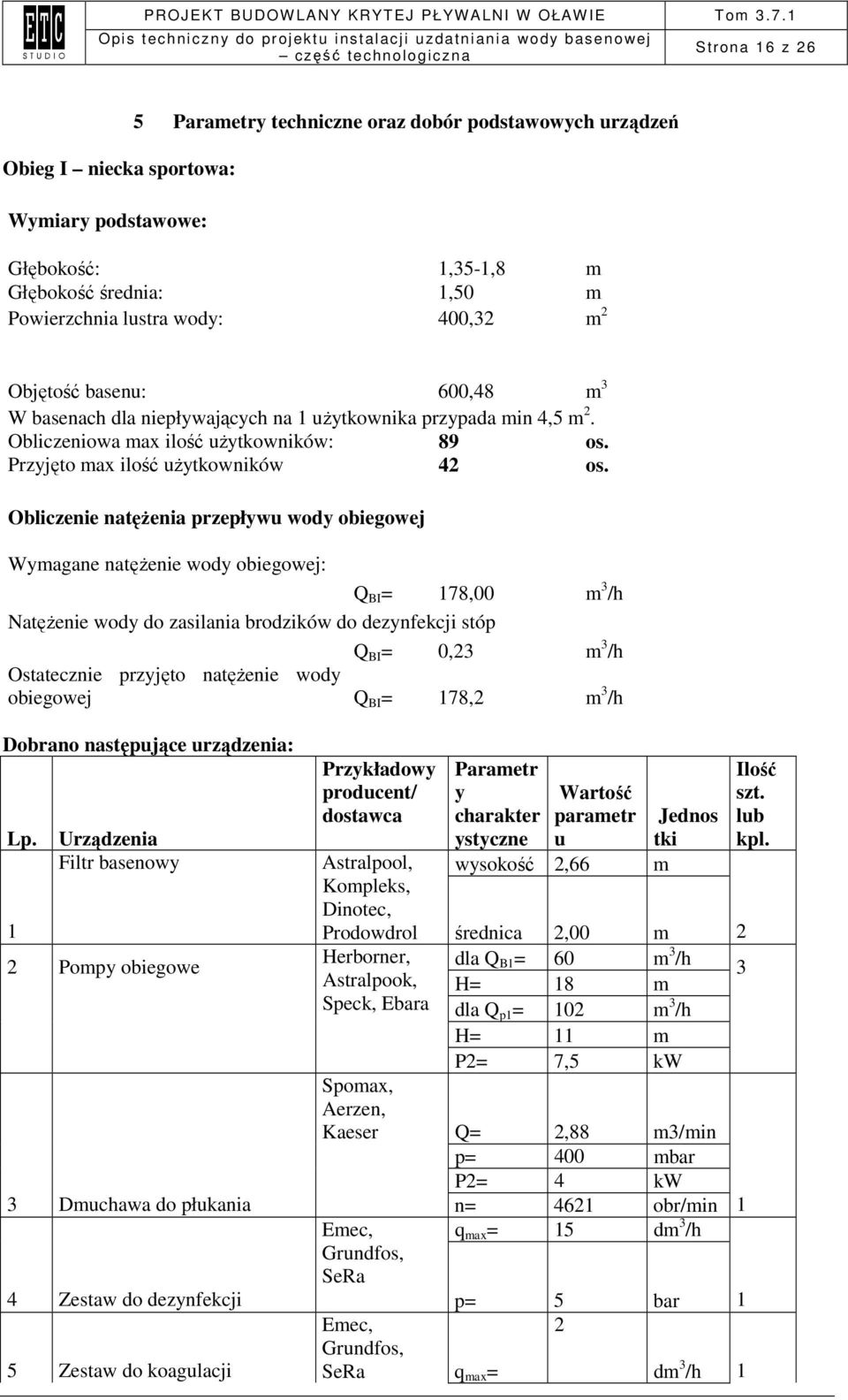

16 Strona 16 z 26 Obieg I niecka sportowa: Wymiary podstawowe: 5 Parametry techniczne oraz dobór podstawowych urządzeń Głębokość: 1,35-1,8 m Głębokość średnia: 1,50 m Powierzchnia lustra wody: 400,32 m 2 Objętość basenu: 600,48 m 3 W basenach dla niepływających na 1 uŝytkownika przypada min 4,5 m 2. Obliczeniowa max ilość uŝytkowników: 89 os. Przyjęto max ilość uŝytkowników 42 os. Obliczenie natęŝenia przepływu wody obiegowej Wymagane natęŝenie wody obiegowej: Q BI = 178,00 m 3 /h NatęŜenie wody do zasilania brodzików do dezynfekcji stóp Q BI = 0,23 m 3 /h Ostatecznie przyjęto natęŝenie wody obiegowej Q BI = 178,2 m 3 /h Dobrano następujące urządzenia: Lp. Urządzenia Filtr basenowy 1 2 Pompy obiegowe 3 Dmuchawa do płukania 4 Zestaw do dezynfekcji 5 Zestaw do koagulacji Przykładowy producent/ dostawca Parametr y charakter ystyczne Wartość parametr u Jednos tki m wysokość 2,66 Kompleks, Dinotec, Prodowdrol średnica 2,00 m 2 Herborner, Astralpook, Speck, Ebara Spomax, Aerzen, Kaeser Emec, SeRa Emec, SeRa q max = dla Q B1 = 60 m 3 /h H= 18 m dla Q p1 = 102 m 3 /h H= 11 m P2= 7,5 kw Q= 2,88 m3/min p= 400 mbar P2= 4 kw n= 4621 obr/min 1 q max = 15 dm 3 /h p= 5 bar 1 2 Ilość szt. lub kpl. 3 dm 3 /h 1

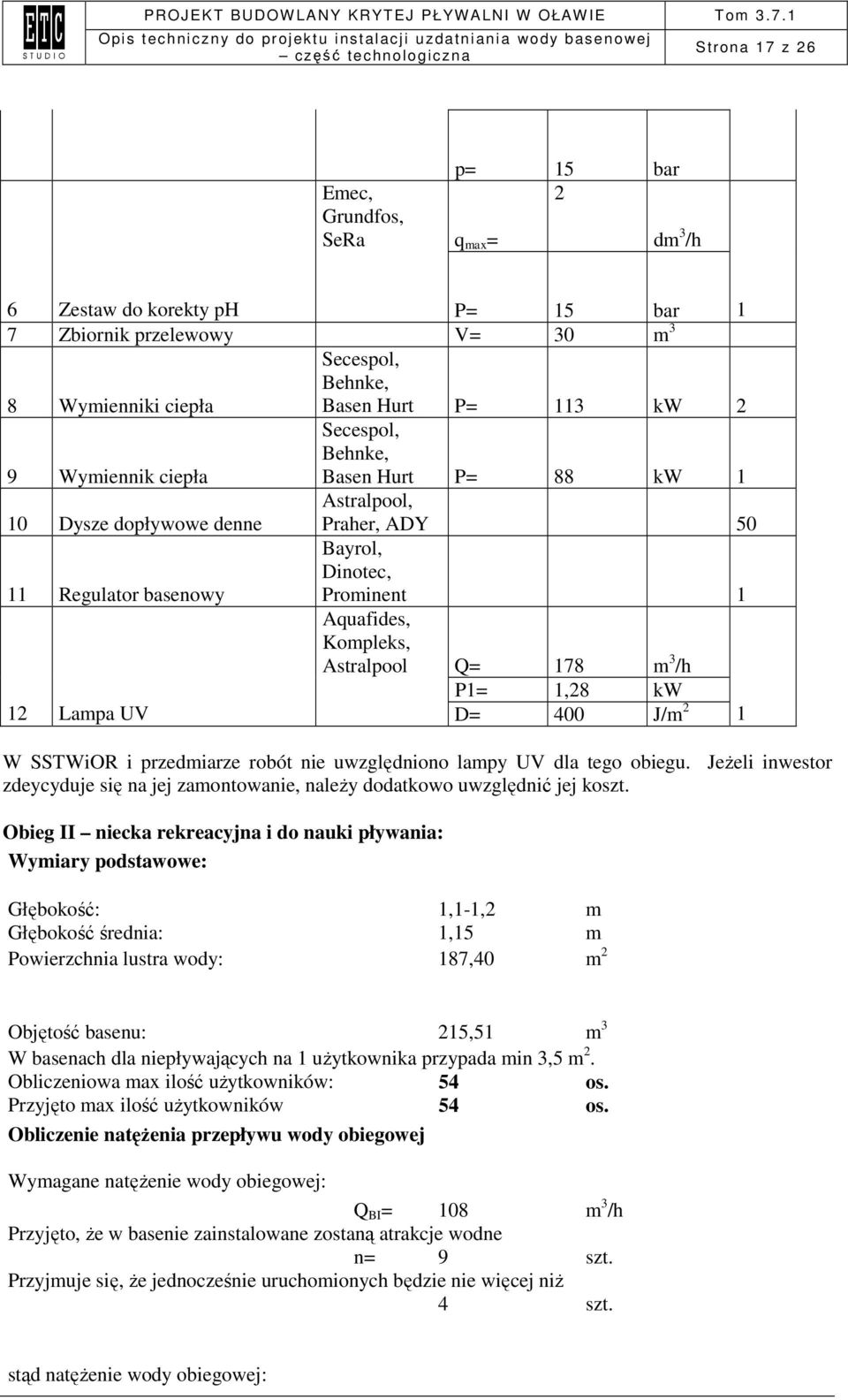

17 Strona 17 z 26 p= 15 bar Emec, 2 SeRa q max = dm 3 /h 6 Zestaw do korekty ph P= 15 bar 1 7 Zbiornik przelewowy V= 30 m 3 8 Wymienniki ciepła Secespol, Behnke, Basen Hurt P= 113 kw 2 9 Wymiennik ciepła Secespol, Behnke, Basen Hurt P= 88 kw 1 10 Dysze dopływowe denne Praher, ADY Regulator basenowy Bayrol, Dinotec, Prominent 1 Aquafides, Kompleks, Astralpool Q= 178 m 3 /h P1= 1,28 kw 12 Lampa UV D= 400 J/m 2 1 W SSTWiOR i przedmiarze robót nie uwzględniono lampy UV dla tego obiegu. JeŜeli inwestor zdeycyduje się na jej zamontowanie, naleŝy dodatkowo uwzględnić jej koszt. Obieg II niecka rekreacyjna i do nauki pływania: Wymiary podstawowe: Głębokość: 1,1-1,2 m Głębokość średnia: 1,15 m Powierzchnia lustra wody: 187,40 m 2 Objętość basenu: 215,51 m 3 W basenach dla niepływających na 1 uŝytkownika przypada min 3,5 m 2. Obliczeniowa max ilość uŝytkowników: 54 os. Przyjęto max ilość uŝytkowników 54 os. Obliczenie natęŝenia przepływu wody obiegowej Wymagane natęŝenie wody obiegowej: Q BI = 108 m 3 /h Przyjęto, Ŝe w basenie zainstalowane zostaną atrakcje wodne n= 9 szt. Przyjmuje się, Ŝe jednocześnie uruchomionych będzie nie więcej niŝ 4 szt. stąd natęŝenie wody obiegowej:

18 Strona 18 z 26 Dobrano następujące urządzenia: Q B = 132,00 m 3 /h Lp. 1 Urządzenia Filtr basenowy 2 Pompy obiegowe Przykładowy producent/ dostawca Kompleks, Dinotec, Parametry charakteryst yczne Wartość parametru Jednostki wysokość 2,57 m Prodwodrol, 1,80 2,00 m 2 Herborner, dla Q B1 = 66 m 3 /h 2 Astralpook, Speck, H= 18 m Ebara dla Q p1 = 82 m 3 /h H= 11 m P2= 7,5 kw Emec, q max = 15 dm 3 /h SeRa Zestaw do 3 dezynfekcji p= 5 bar 1 Emec, q max = 1 dm 3 /h Zestaw do SeRa 4 koagulacji p= 20 bar 1 Emec, q max = 2 dm 3 /h SeRa Zestaw do korekty 5 ph P= 15 bar 1 Zbiornik 6 przelewowy V= 22 m 3 Secespol, Behnke, 7 Wymienniki ciepła Basen Hurt, P= 60 kw 2 Secespol, Behnke, 8 Wymiennik ciepła Basen Hurt P= 41 kw 1 Dysze dopływowe Praher, 9 denne ADY 32 Regulator Bayrol, Dinotec, 10 basenowy Prominent 1 Aquafides, Q= 132 m 3 /h Kompleks, P1= 1,28 kw 11 Lampa UV Astralpool D= 400 J/m 2 1 Ilość szt. lub kpl. Atrakcje wodne: Lp. Rodzaj atrakcji 1 LeŜanka powietrzna 2 szt. 2 LeŜanka powietrzna 1 szt. Przykłado wy producent Hugo Fluvo Hugo kpl. Oznaczenie pompy/dm uchawy Pompa/dmuch awa 1 DMA2.1 P1=2,2 kw Q=120 m 3 /h p=200 mbar 1 DMA2.2 P1=1,1 kw Q=60 m 3 /h p=200 mbar Przykładowy producent pompy/ dmuchawy Venture Industries, Hugo Fluvo Venture Industries, Hugo

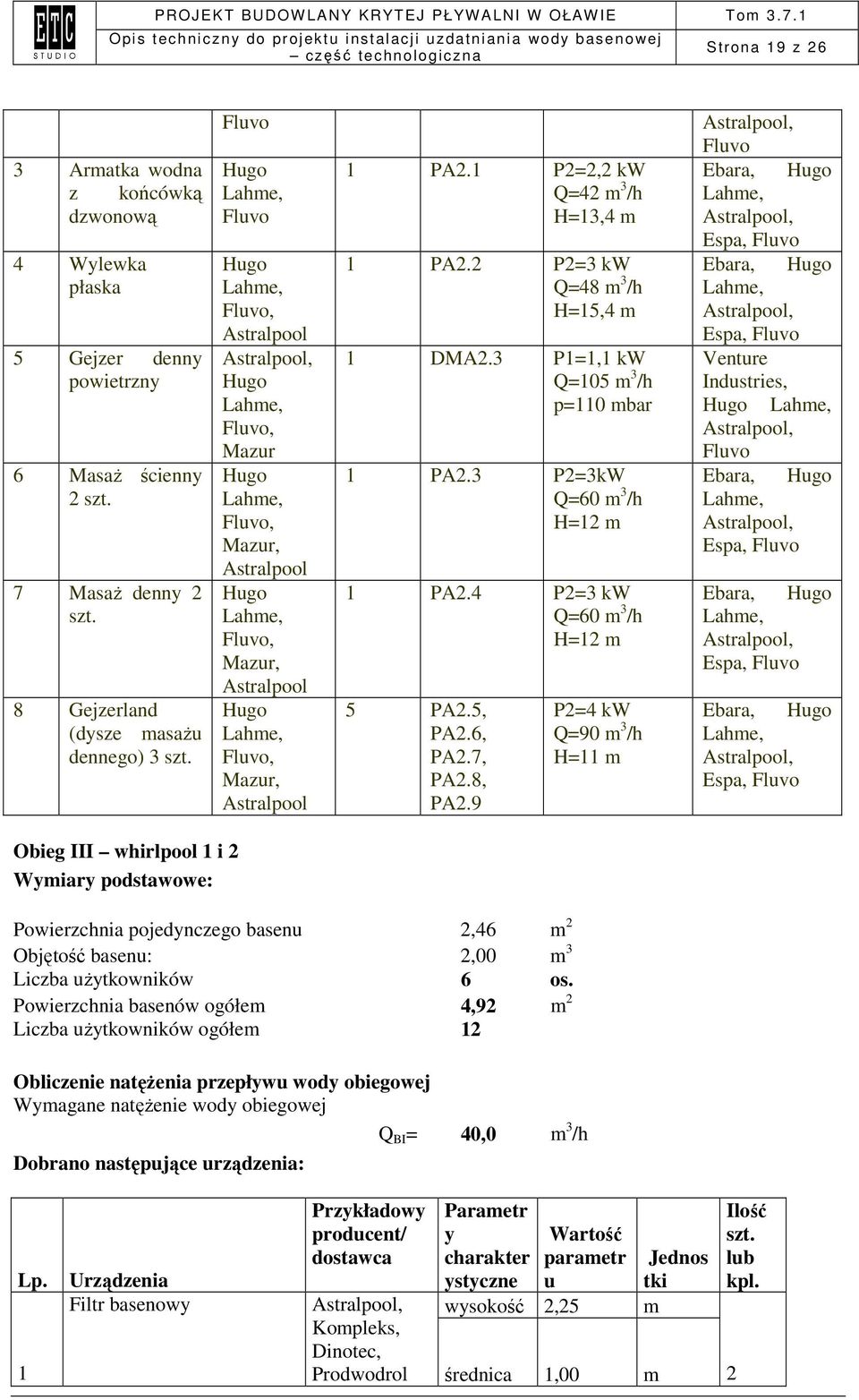

19 Strona 19 z 26 3 Armatka wodna z końcówką dzwonową 4 Wylewka płaska 5 Gejzer denny powietrzny 6 MasaŜ ścienny 2 szt. 7 MasaŜ denny 2 szt. 8 Gejzerland (dysze masaŝu dennego) 3 szt. Fluvo Hugo Fluvo Hugo Fluvo, Astralpool Hugo Fluvo, Mazur Hugo Fluvo, Mazur, Astralpool Hugo Fluvo, Mazur, Astralpool Hugo Fluvo, Mazur, Astralpool 1 PA2.1 P2=2,2 kw Q=42 m 3 /h H=13,4 m 1 PA2.2 P2=3 kw Q=48 m 3 /h H=15,4 m 1 DMA2.3 P1=1,1 kw Q=105 m 3 /h p=110 mbar 1 PA2.3 P2=3kW Q=60 m 3 /h H=12 m 1 PA2.4 P2=3 kw Q=60 m 3 /h H=12 m 5 PA2.5, PA2.6, PA2.7, PA2.8, PA2.9 P2=4 kw Q=90 m 3 /h H=11 m Fluvo Ebara, Hugo Espa, Fluvo Ebara, Hugo Espa, Fluvo Venture Industries, Hugo Fluvo Ebara, Hugo Espa, Fluvo Ebara, Hugo Espa, Fluvo Ebara, Hugo Espa, Fluvo Obieg III whirlpool 1 i 2 Wymiary podstawowe: Powierzchnia pojedynczego basenu 2,46 m 2 Objętość basenu: 2,00 m 3 Liczba uŝytkowników 6 os. Powierzchnia basenów ogółem 4,92 m 2 Liczba uŝytkowników ogółem 12 Obliczenie natęŝenia przepływu wody obiegowej Wymagane natęŝenie wody obiegowej Q BI = 40,0 m 3 /h Dobrano następujące urządzenia: Lp. 1 Urządzenia Filtr basenowy Przykładowy producent/ dostawca Parametr y charakter ystyczne Wartość parametr u Jednos tki m wysokość 2,25 Kompleks, Dinotec, Prodwodrol średnica 1,00 m 2 Ilość szt. lub kpl.

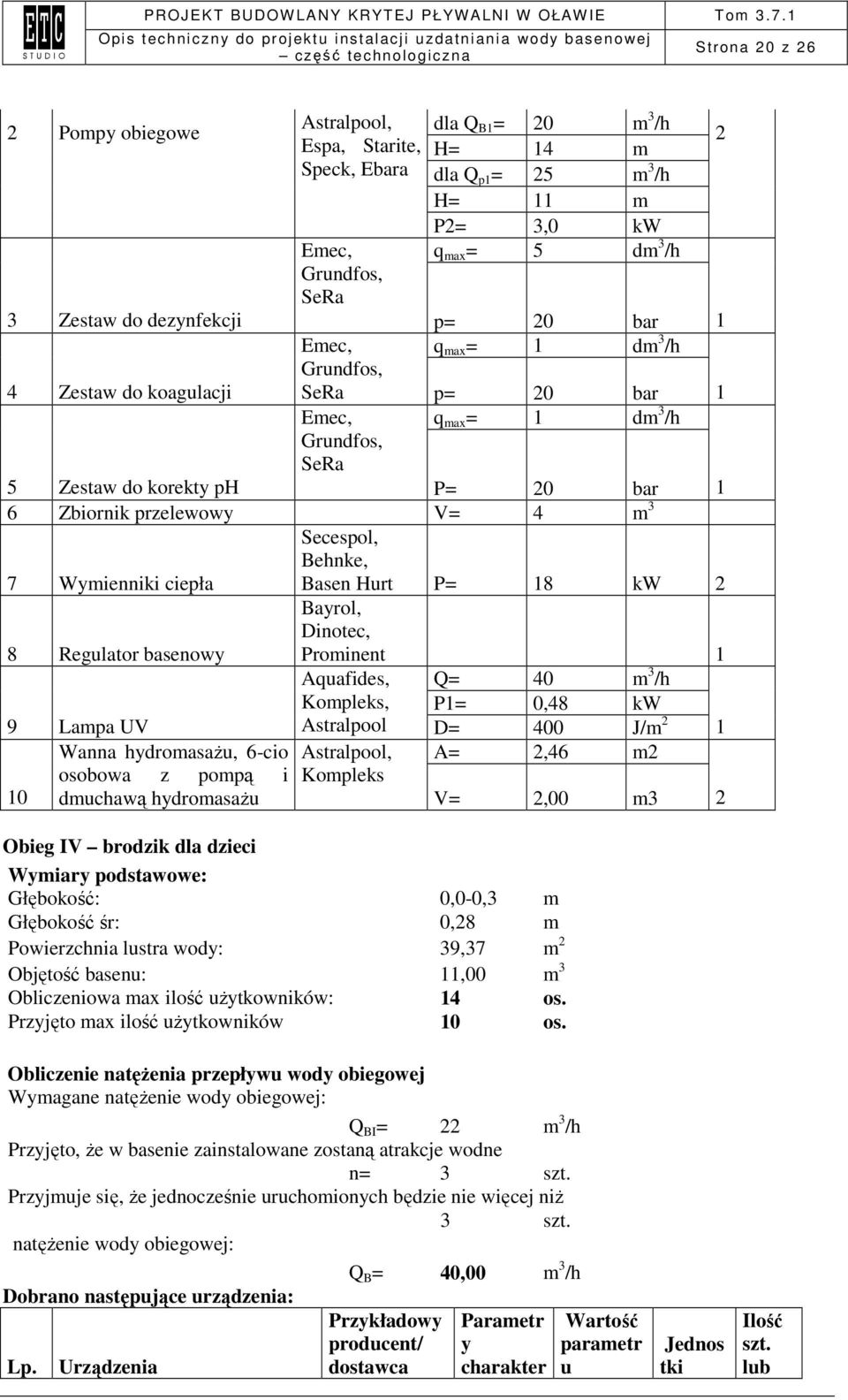

20 Strona 20 z 26 2 Pompy obiegowe 3 Zestaw do dezynfekcji 4 Zestaw do koagulacji Espa, Starite, Speck, Ebara Emec, SeRa dla Q B1 = 20 m 3 /h H= 14 m dla Q p1 = 25 m 3 /h H= 11 m P2= 3,0 kw q max = 5 dm 3 /h p= 20 bar 1 q max = 1 dm 3 /h Emec, SeRa p= 20 bar 1 Emec, q max = 1 dm 3 /h SeRa 5 Zestaw do korekty ph P= 20 bar 1 6 Zbiornik przelewowy V= 4 m 3 7 Wymienniki ciepła 8 Regulator basenowy 9 Lampa UV 10 Wanna hydromasaŝu, 6-cio osobowa z pompą i dmuchawą hydromasaŝu Secespol, Behnke, Basen Hurt P= 18 kw 2 Bayrol, Dinotec, Prominent 1 Aquafides, Q= 40 m 3 /h Kompleks, P1= 0,48 kw Astralpool D= 400 J/m 2 1 A= 2,46 m2 Kompleks Obieg IV brodzik dla dzieci Wymiary podstawowe: Głębokość: 0,0-0,3 m Głębokość śr: 0,28 m Powierzchnia lustra wody: 39,37 m 2 Objętość basenu: 11,00 m 3 Obliczeniowa max ilość uŝytkowników: 14 os. Przyjęto max ilość uŝytkowników 10 os. V= 2,00 m3 2 2 Obliczenie natęŝenia przepływu wody obiegowej Wymagane natęŝenie wody obiegowej: Q BI = 22 m 3 /h Przyjęto, Ŝe w basenie zainstalowane zostaną atrakcje wodne n= 3 szt. Przyjmuje się, Ŝe jednocześnie uruchomionych będzie nie więcej niŝ 3 szt. natęŝenie wody obiegowej: Q B = 40,00 m 3 /h Dobrano następujące urządzenia: Lp. Urządzenia Przykładowy producent/ dostawca Parametr y charakter Wartość parametr u Jednos tki Ilość szt. lub

21 Strona 21 z 26 1 Filtr basenowy 2 Pompy obiegowe 3 Zestaw do dezynfekcji 4 Zestaw do koagulacji ystyczne kpl. wysokość 2,25 m Kompleks, Dinotec, Prodwodrol średnica 1,00 m 2 dla Q B1 = 20 m 3 /h 2 Espa, Starte, H= 14 m Speck, Ebara dla Q p1 = 25 m 3 /h H= 11 m Emec, SeRa P2= 3,0 kw q max = 5 dm 3 /h p= 20 bar 1 q max = 1 dm 3 /h Emec, SeRa p= 20 bar 1 Emec, q max = 1 dm 3 /h SeRa 5 Zestaw do korekty ph P= 20 bar 1 6 Zbiornik przelewowy V= 6 m 3 7 Wymienniki ciepła 8 Dysze dopływowe denne 9 Regulator basenowy 10 Lampa UV Secespol, Behnke, Basen Hurt P= 24 kw 2 Praher, ADY 9 Bayrol, Dinotec, Prominent 1 Aquafides, Q= 40 m 3 /h Kompleks, P1= 0,48 kw Astralpool D= 400 J/m 2 1 Atrakcje wodne: Lp. Rodzaj atrakcji Przykładowy producent atrakcji 1 jeŝyk Fluvo, Mazur, Aquadrolics 2 kaskada wodna Fluvo 3 Ŝaba Aquadrolics, Fluvo, Mazur kpl. Oznaczenie pompy Pompa 1 PA4.1 P2=1,5 kw Q=24 m 3 /h H=15,7m 1 PA4.2 P2=2,2 kw Q=30 m 3 /h H=16,3 m 1 PA4.3 P2=1,5 kw Q=24 m 3 /h H=15,7m Przykładowy producent pompy Ebara, Hugo Espa, Fluvo Ebara, Hugo Espa, Fluvo Ebara, Hugo Espa, Fluvo

22 Strona 22 z 26 Obieg V zjeŝdŝalnia ZjeŜdŜalnia wodna, rynnowa, zewnętrzna Z1 długości l= 65,00 m wysokości H= 8,00 m Lądowisko 17,86 m 2 Dobrano następujące urządzenia: Lp. 1 Urządzenia Filtr basenowy 2 Pompy obiegowe Przykładowy producent/ dostawca Parametr y charakter ystyczne Wartość parametr u Jednos tki m wysokość 2,52 Kompleks, Dinotec, Prodwodrol średnica 1,60 m 1 Herborner, Speck, Ebara dla Q B = 60 m 3 /h H= 14 m dla Q p1 = 65 m 3 /h H= 11 m Ilość szt. lub kpl. 1 pomp a obieg owa i 1 dodat kowa pomp a płuczą ca 3 Pompa zjeŝdŝalni 3 Zestaw do dezynfekcji 4 Zestaw do dezynfekcji (zjeŝdŝalnia) 5 Zestaw do koagulacji Herborner Emec, SeRa Emec, SeRa P2= 5,5 kw Q= 120 m 3 /h H= 11,5 m P2= 5,5 kw q max = 15 dm 3 /h p= 5 bar 1 q max = 5 dm 3 /h p= 20 bar 1 q max = 1 dm 3 /h Emec, SeRa p= 20 bar 1 Emec, q max = 1 dm 3 /h SeRa 6 Zestaw do korekty ph P= 20 bar 1 7 Zbiornik przelewowy V= 22 m 3 8 Wymienniki ciepła Secespol, Behnke, Basen Hurt P= 78 kw 1

23 Strona 23 z 26 9 Pompa wody pomiarowej 10 Regulator basenowy 11 Lampa UV Astralpool Q= 50 dm 3 /h H= 4 m P= 0,2 kw 1 Bayrol, Dinotec, Prominent 1 Aquafides, Q= 60 m 3 /h Kompleks, P1= 0,48 kw Astralpool D= 400 J/m 2 1 W SSTWiOR i przedmiarze robót nie uwzględniono lampy UV dla tego obiegu. JeŜeli inwestor zdeycyduje się na jej zamontowanie, naleŝy dodatkowo uwzględnić jej koszt. 6 Gospodarka chemikaliami. 6.1 Podchloryn sodu. Do dezynfekcji wody przewiduje się zastosowanie roztworu podchlorynu sodu o zawartości 15% wolnego chloru. Przewiduje się umieszczenie w chlorowni dwóch zbiorników na podchloryn sodu o pojemności 500 dm 3. Do pierwszego przewiduje się podłączenie pomp dozujących DCl1 i DCl5.1, do drugiego pomp DCl2, DCl3, DCl4 i DCl5.2. Dodatkowo projektuje się zbiornik zapasowy podchlorynu sodu o pojemności 300 dm 3. Raz w tygodniu przewiduje się dostawę podchlorynu sodu w pojemniku o pojemności 1000 dm 3, z którego przy uŝyciu pompy typu beczkowego reagent będzie przetłaczany do zbiorników umieszczonych w pomieszczeniu dozowania podchlorynu sodu. obieg podchloryn sodu pompa dozująca dobowe zuŝycie tygodniowe zuŝycie dm 3 /d dm 3 /tydzień I niecka sportowa DCl1 57,60 403,2 II niecka rekreacyjna i do nauki pływania DCl2 43,20 302,4 II whirlpool 1 i 2 DCl3 7,20 50,4 IV brodzik dla dzieci DCl4 7,20 50,4 V zjeŝdŝalnia DCl5.1 9,60 67,2 DCl5.2 19,20 134,4 RAZEM 144, Koagulant. Do koagulacji przewiduje się wstępnie hydrolizowanego chlorku glinu (7,5% Al 2 O 3 ) o duŝej czystości chemicznej. Przewiduje się dostawy koagulanta co 14 dni. Obieg I niecka sportowa: Quickflock Dobowe zuŝycie 4,27 dm 3 /d czternastodniowe zuŝycie 59,78 dm 3 /14 dni

24 Strona 24 z 26 Opakowanie 35 dm 3 Ilość opakowań zuŝytych w ciągu 2 tygodni 2 Obieg II niecka rekreacyjna i do nauki pływania: Quickflock Dobowe zuŝycie 3,17 dm 3 /d czternastodniowe zuŝycie 44,38 dm 3 /14 dni Opakowanie 35 dm 3 Ilość opakowań zuŝytych w ciągu 2 tygodni 2 Obieg III whirlpool 1 i 2 Quickflock Dobowe zuŝycie 0,96 dm 3 /d czternastodniowe zuŝycie 13,44 dm 3 /14 dni Opakowanie 35 dm 3 Ilość opakowań zuŝytych w ciągu 2 tygodni 1 Obieg IV brodzik dla dzieci Quickflock Dobowe zuŝycie 1,03 dm 3 /d czternastodniowe zuŝycie 14,42 dm 3 /14 dni Opakowanie 35 dm 3 Ilość opakowań zuŝytych w ciągu 2 tygodni 1 Obieg V zjeŝdŝalnia: Quickflock Dobowe zuŝycie 1,44 dm 3 /d czternastodniowe zuŝycie 20,16 dm 3 /14 dni Opakowanie 35 dm 3 Ilość opakowań zuŝytych w ciągu 2 tygodni Korektor ph. Do korekty ph wody basenowej przewiduje się zastosowanie 50% kwasu siarkowego. Przewiduje się dostawy korektora ph co 14 dni. Obieg I niecka sportowa: ph-minus Dobowe zuŝycie 6,41 kg/d

25 Strona 25 z 26 czternastodniowe zuŝycie 192,3 dm 3 /14 dni Opakowanie 35 kg Ilość opakowań zuŝytych w ciągu 2 tygodni 6 Obieg II niecka rekreacyjna i do nauki pływania: ph-minus Dobowe zuŝycie 4,75 kg/d czternastodniowe zuŝycie 66,5 dm 3 /14 dni Opakowanie 35 kg Ilość opakowań zuŝytych w ciągu 2 tygodni 2 Obieg III whirlpool 1 i 2 ph-minus Dobowe zuŝycie 1,44 kg/d czternastodniowe zuŝycie 20,16 dm 3 /14 dni Opakowanie 35 kg Ilość opakowań zuŝytych w ciągu 2 tygodni 1 Obieg IV brodzik dla dzieci: ph-minus Dobowe zuŝycie 1,55 kg/d czternastodniowe zuŝycie 21,7 dm 3 /14 dni Opakowanie 35 kg Ilość opakowań zuŝytych w ciągu 2 tygodni 1 Obieg V zjeŝdŝalnia: ph-minus Dobowe zuŝycie 2,16 kg/d czternastodniowe zuŝycie 30,24 dm 3 /14 dni Opakowanie 35 kg Ilość opakowań zuŝytych w ciągu 2 tygodni 1

26 Strona 26 z 26 7 Uwagi końcowe Dopuszcza się zmiany w projekcie podczas wykonywania prac budowlanych, pod warunkiem, Ŝe nie są one objęte wymogiem uzyskania pozwolenia na budowę lub zgłoszenia prac budowlanych. W takim przypadku naleŝy się zwrócić do projektanta celem uzyskania zgody na odstępstwo od projektu. Projektant uznaje moŝliwość odstępstw od projektu podczas jego realizacji, nie będących zmianami istotnymi i nie skutkujących powstaniem niezgodności z prawem budowlanym, a w szczególności z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Zamiennie mogą być uŝyte urządzenia innych producentów odpowiadające standardom i parametrom zastosowanych w projekcie. Opracowały: mgr inŝ. Alina Piechurska mgr inŝ. Joanna Lewandowska-Świst
