Zastosowanie stali w jubilerstwie
|
|
- Sabina Stachowiak
- 8 lat temu
- Przeglądów:
Transkrypt

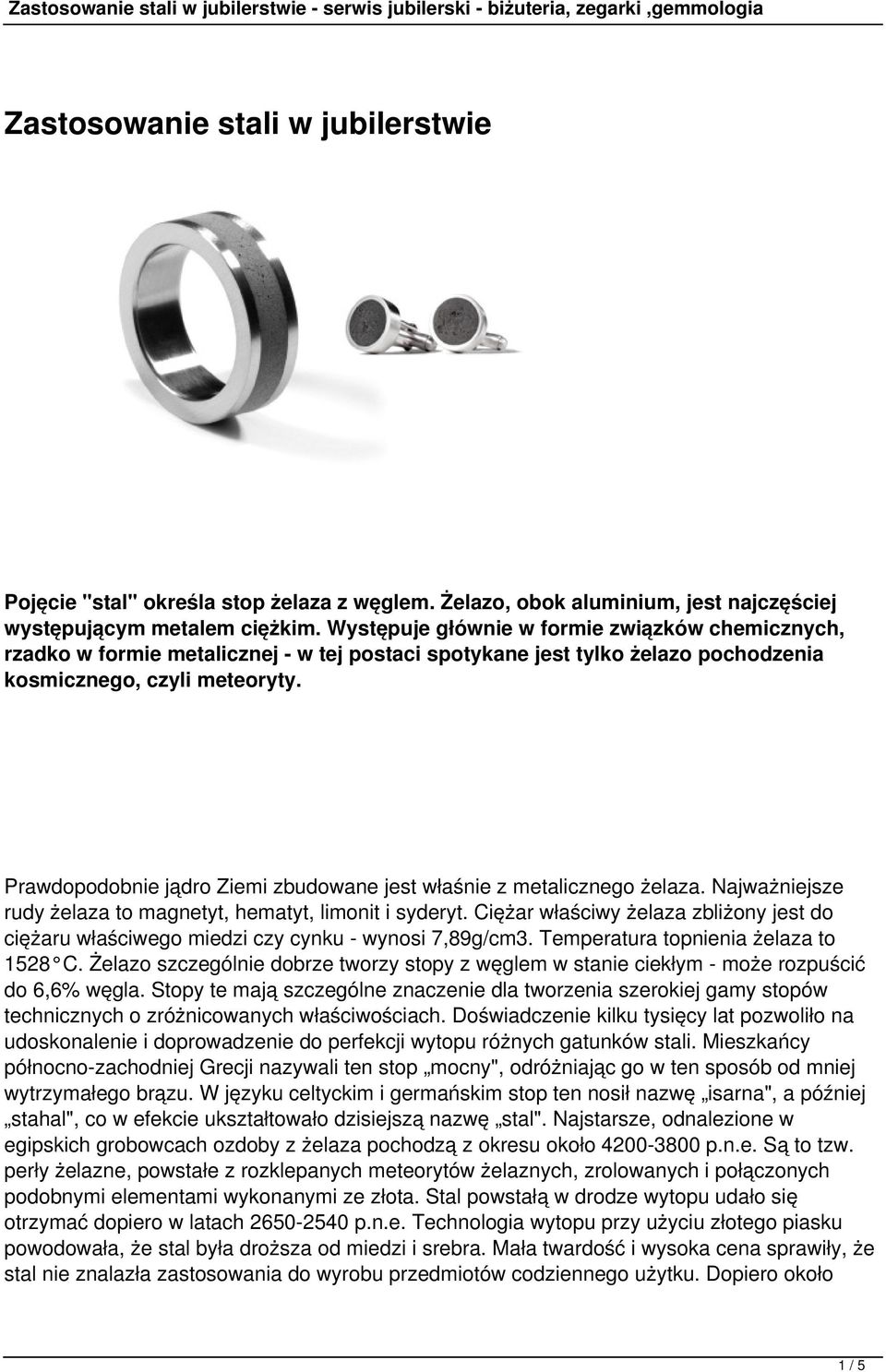

1 Zastosowanie stali w jubilerstwie Pojęcie "stal" określa stop żelaza z węglem. Żelazo, obok aluminium, jest najczęściej występującym metalem ciężkim. Występuje głównie w formie związków chemicznych, rzadko w formie metalicznej - w tej postaci spotykane jest tylko żelazo pochodzenia kosmicznego, czyli meteoryty. Prawdopodobnie jądro Ziemi zbudowane jest właśnie z metalicznego żelaza. Najważniejsze rudy żelaza to magnetyt, hematyt, limonit i syderyt. Ciężar właściwy żelaza zbliżony jest do ciężaru właściwego miedzi czy cynku - wynosi 7,89g/cm3. Temperatura topnienia żelaza to 1528 C. Żelazo szczególnie dobrze tworzy stopy z węglem w stanie ciekłym - może rozpuścić do 6,6% węgla. Stopy te mają szczególne znaczenie dla tworzenia szerokiej gamy stopów technicznych o zróżnicowanych właściwościach. Doświadczenie kilku tysięcy lat pozwoliło na udoskonalenie i doprowadzenie do perfekcji wytopu różnych gatunków stali. Mieszkańcy północno-zachodniej Grecji nazywali ten stop mocny", odróżniając go w ten sposób od mniej wytrzymałego brązu. W języku celtyckim i germańskim stop ten nosił nazwę isarna", a później stahal", co w efekcie ukształtowało dzisiejszą nazwę stal". Najstarsze, odnalezione w egipskich grobowcach ozdoby z żelaza pochodzą z okresu około p.n.e. Są to tzw. perły żelazne, powstałe z rozklepanych meteorytów żelaznych, zrolowanych i połączonych podobnymi elementami wykonanymi ze złota. Stal powstałą w drodze wytopu udało się otrzymać dopiero w latach p.n.e. Technologia wytopu przy użyciu złotego piasku powodowała, że stal była droższa od miedzi i srebra. Mała twardość i wysoka cena sprawiły, że stal nie znalazła zastosowania do wyrobu przedmiotów codziennego użytku. Dopiero około 1 / 5

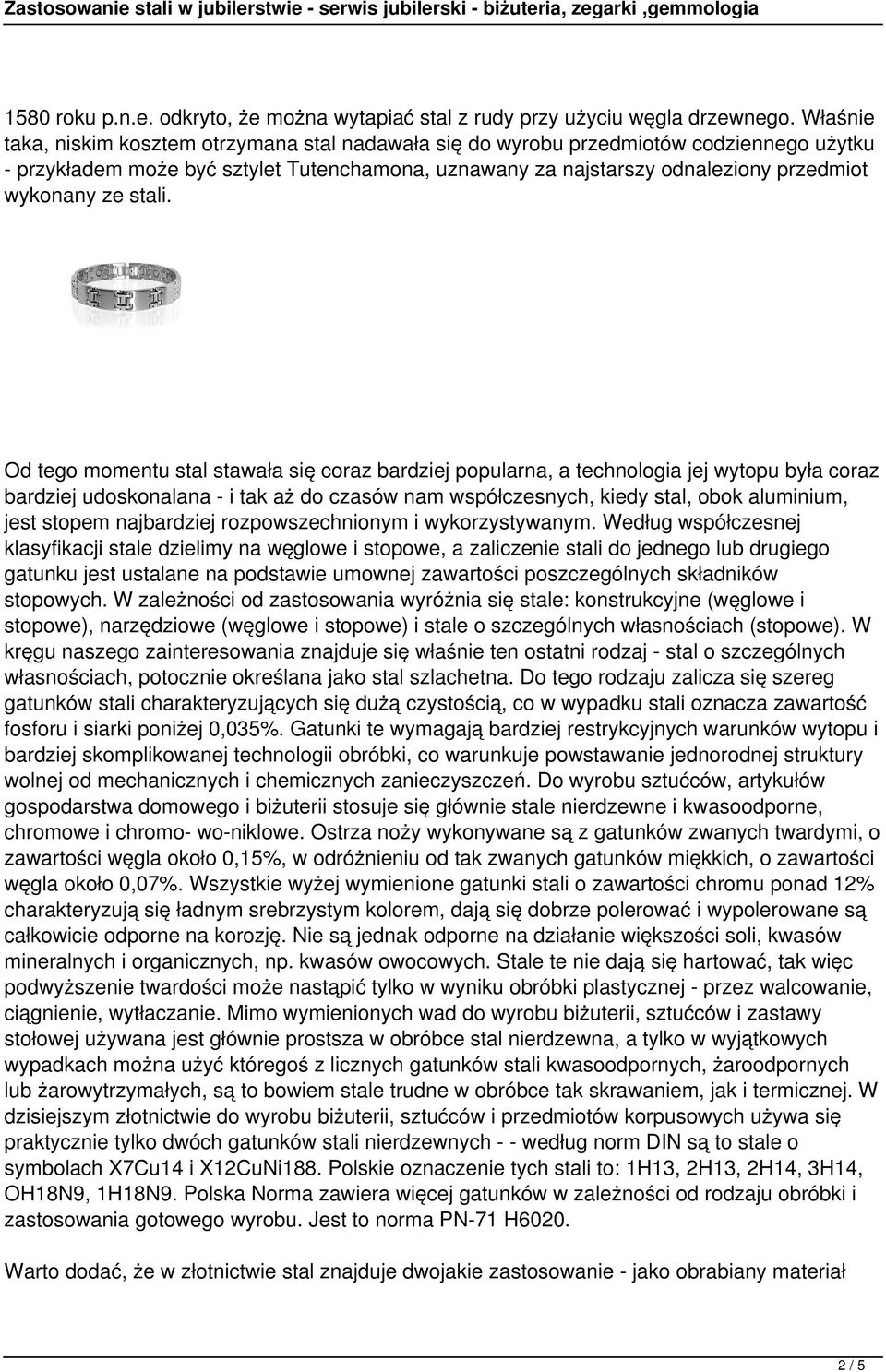

2 1580 roku p.n.e. odkryto, że można wytapiać stal z rudy przy użyciu węgla drzewnego. Właśnie taka, niskim kosztem otrzymana stal nadawała się do wyrobu przedmiotów codziennego użytku - przykładem może być sztylet Tutenchamona, uznawany za najstarszy odnaleziony przedmiot wykonany ze stali. Od tego momentu stal stawała się coraz bardziej popularna, a technologia jej wytopu była coraz bardziej udoskonalana - i tak aż do czasów nam współczesnych, kiedy stal, obok aluminium, jest stopem najbardziej rozpowszechnionym i wykorzystywanym. Według współczesnej klasyfikacji stale dzielimy na węglowe i stopowe, a zaliczenie stali do jednego lub drugiego gatunku jest ustalane na podstawie umownej zawartości poszczególnych składników stopowych. W zależności od zastosowania wyróżnia się stale: konstrukcyjne (węglowe i stopowe), narzędziowe (węglowe i stopowe) i stale o szczególnych własnościach (stopowe). W kręgu naszego zainteresowania znajduje się właśnie ten ostatni rodzaj - stal o szczególnych własnościach, potocznie określana jako stal szlachetna. Do tego rodzaju zalicza się szereg gatunków stali charakteryzujących się dużą czystością, co w wypadku stali oznacza zawartość fosforu i siarki poniżej 0,035%. Gatunki te wymagają bardziej restrykcyjnych warunków wytopu i bardziej skomplikowanej technologii obróbki, co warunkuje powstawanie jednorodnej struktury wolnej od mechanicznych i chemicznych zanieczyszczeń. Do wyrobu sztućców, artykułów gospodarstwa domowego i biżuterii stosuje się głównie stale nierdzewne i kwasoodporne, chromowe i chromo- wo-niklowe. Ostrza noży wykonywane są z gatunków zwanych twardymi, o zawartości węgla około 0,15%, w odróżnieniu od tak zwanych gatunków miękkich, o zawartości węgla około 0,07%. Wszystkie wyżej wymienione gatunki stali o zawartości chromu ponad 12% charakteryzują się ładnym srebrzystym kolorem, dają się dobrze polerować i wypolerowane są całkowicie odporne na korozję. Nie są jednak odporne na działanie większości soli, kwasów mineralnych i organicznych, np. kwasów owocowych. Stale te nie dają się hartować, tak więc podwyższenie twardości może nastąpić tylko w wyniku obróbki plastycznej - przez walcowanie, ciągnienie, wytłaczanie. Mimo wymienionych wad do wyrobu biżuterii, sztućców i zastawy stołowej używana jest głównie prostsza w obróbce stal nierdzewna, a tylko w wyjątkowych wypadkach można użyć któregoś z licznych gatunków stali kwasoodpornych, żaroodpornych lub żarowytrzymałych, są to bowiem stale trudne w obróbce tak skrawaniem, jak i termicznej. W dzisiejszym złotnictwie do wyrobu biżuterii, sztućców i przedmiotów korpusowych używa się praktycznie tylko dwóch gatunków stali nierdzewnych - - według norm DIN są to stale o symbolach X7Cu14 i X12CuNi188. Polskie oznaczenie tych stali to: 1H13, 2H13, 2H14, 3H14, OH18N9, 1H18N9. Polska Norma zawiera więcej gatunków w zależności od rodzaju obróbki i zastosowania gotowego wyrobu. Jest to norma PN-71 H6020. Warto dodać, że w złotnictwie stal znajduje dwojakie zastosowanie - jako obrabiany materiał 2 / 5

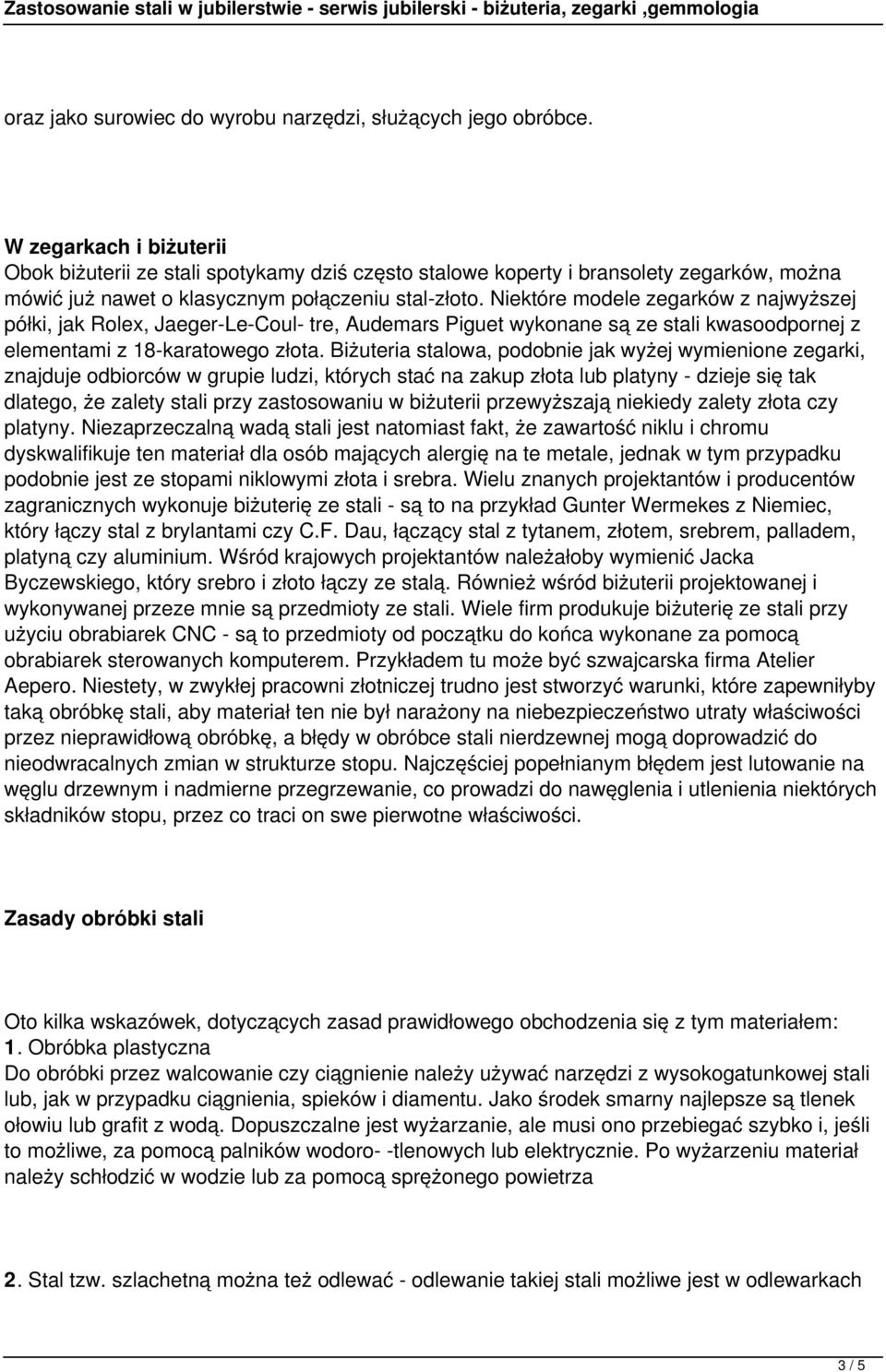

3 oraz jako surowiec do wyrobu narzędzi, służących jego obróbce. W zegarkach i biżuterii Obok biżuterii ze stali spotykamy dziś często stalowe koperty i bransolety zegarków, można mówić już nawet o klasycznym połączeniu stal-złoto. Niektóre modele zegarków z najwyższej półki, jak Rolex, Jaeger-Le-Coul- tre, Audemars Piguet wykonane są ze stali kwasoodpornej z elementami z 18-karatowego złota. Biżuteria stalowa, podobnie jak wyżej wymienione zegarki, znajduje odbiorców w grupie ludzi, których stać na zakup złota lub platyny - dzieje się tak dlatego, że zalety stali przy zastosowaniu w biżuterii przewyższają niekiedy zalety złota czy platyny. Niezaprzeczalną wadą stali jest natomiast fakt, że zawartość niklu i chromu dyskwalifikuje ten materiał dla osób mających alergię na te metale, jednak w tym przypadku podobnie jest ze stopami niklowymi złota i srebra. Wielu znanych projektantów i producentów zagranicznych wykonuje biżuterię ze stali - są to na przykład Gunter Wermekes z Niemiec, który łączy stal z brylantami czy C.F. Dau, łączący stal z tytanem, złotem, srebrem, palladem, platyną czy aluminium. Wśród krajowych projektantów należałoby wymienić Jacka Byczewskiego, który srebro i złoto łączy ze stalą. Również wśród biżuterii projektowanej i wykonywanej przeze mnie są przedmioty ze stali. Wiele firm produkuje biżuterię ze stali przy użyciu obrabiarek CNC - są to przedmioty od początku do końca wykonane za pomocą obrabiarek sterowanych komputerem. Przykładem tu może być szwajcarska firma Atelier Aepero. Niestety, w zwykłej pracowni złotniczej trudno jest stworzyć warunki, które zapewniłyby taką obróbkę stali, aby materiał ten nie był narażony na niebezpieczeństwo utraty właściwości przez nieprawidłową obróbkę, a błędy w obróbce stali nierdzewnej mogą doprowadzić do nieodwracalnych zmian w strukturze stopu. Najczęściej popełnianym błędem jest lutowanie na węglu drzewnym i nadmierne przegrzewanie, co prowadzi do nawęglenia i utlenienia niektórych składników stopu, przez co traci on swe pierwotne właściwości. Zasady obróbki stali Oto kilka wskazówek, dotyczących zasad prawidłowego obchodzenia się z tym materiałem: 1. Obróbka plastyczna Do obróbki przez walcowanie czy ciągnienie należy używać narzędzi z wysokogatunkowej stali lub, jak w przypadku ciągnienia, spieków i diamentu. Jako środek smarny najlepsze są tlenek ołowiu lub grafit z wodą. Dopuszczalne jest wyżarzanie, ale musi ono przebiegać szybko i, jeśli to możliwe, za pomocą palników wodoro- -tlenowych lub elektrycznie. Po wyżarzeniu materiał należy schłodzić w wodzie lub za pomocą sprężonego powietrza 2. Stal tzw. szlachetną można też odlewać - odlewanie takiej stali możliwe jest w odlewarkach 3 / 5
4 odśrodkowych czy próżniowych, z tym że należy stosować inne masy formierskie i inne parametry odlewu (do odlewania najlepiej przystosowane są stopy protetyczne). Problemem może okazać się topienie - łukiem elektrycznym lub w piecu indukcyjnym 3. Przy lutowaniu stali należy używać lutów srebrnych lub przeznaczonych do białego złota, ponieważ posiadają one lepsze właściwości dyfuzyjne i powstała spoina jest bardziej odporna mechanicznie. Fugi powinny być jak najmniejsze, ponieważ napięcie powierzchniowe sprawia, że lut nie wypełni szerokiej fugi, a ewentualna obróbka mechaniczna spowoduje wyszlifowanie lub wypolerowanie fug, i w efekcie powstaną skazy podobne do zarysowań. Miejsce lutowania i jego okolice należy zabezpieczyć pastą lutowniczą (gotową pastą, mieszanką boraksu z kwasem bornym lub mieszanką boraksu z salmia- kiem). Przy lutowaniu przedmiotów korpusowych trzeba zabezpieczać większe powierzchnie, aby uniknąć przegrzania i wypaczenia. Niektóre gatunki stali nierdzewnej dają się świetnie spawać, niestety spawanie stali wymaga specjalnych warunków i urządzeń. Przy seryjnej produkcji zegarków, biżuterii czy artykułów gospodarstwa domowego najlepiej sprawdza się metoda zgrzewania punktowego. Po spawaniu, w celu usunięcia naprężeń, gotowe elementy należy wygrzać. Tutaj należy przestrzegać wskazówek i zaleceń producenta stali 4. Wytrawianie i bejcowanie. Jeżeli konieczne jest tylko usunięcie resztek lutówki, wystarczy zwykła bejca. Normalnie do tego gatunku stali stosuje się mieszaninę kwasów - 3 części HCL (kwas solny), 1 część H2SO4 (kwas siarkowy) i 1 część HNO3 (kwas azotowy) 5. Szlifowanie i polerowanie wykonuje się podobnie jak przy innych metalach, z tym, że polerowanie należy przeprowadzać w dwóch etapach: pierwszy za pomocą skórzanych lub filcowych tarcz i zielonej pasty; drugi etap to polerowanie na tarczach wełnianych przy użyciu pasty białej lub błękitnej. Możliwe, choć nie zawsze efektywne, jest też polerowanie elektrolityczne 6. Obróbka galwaniczna jest możliwa po naniesieniu na powierzchnię stali warstwy pośredniej z mosiądzu lub miedzi 7. Stal jest jednym z najlepszych podłoży do emalii 4 / 5

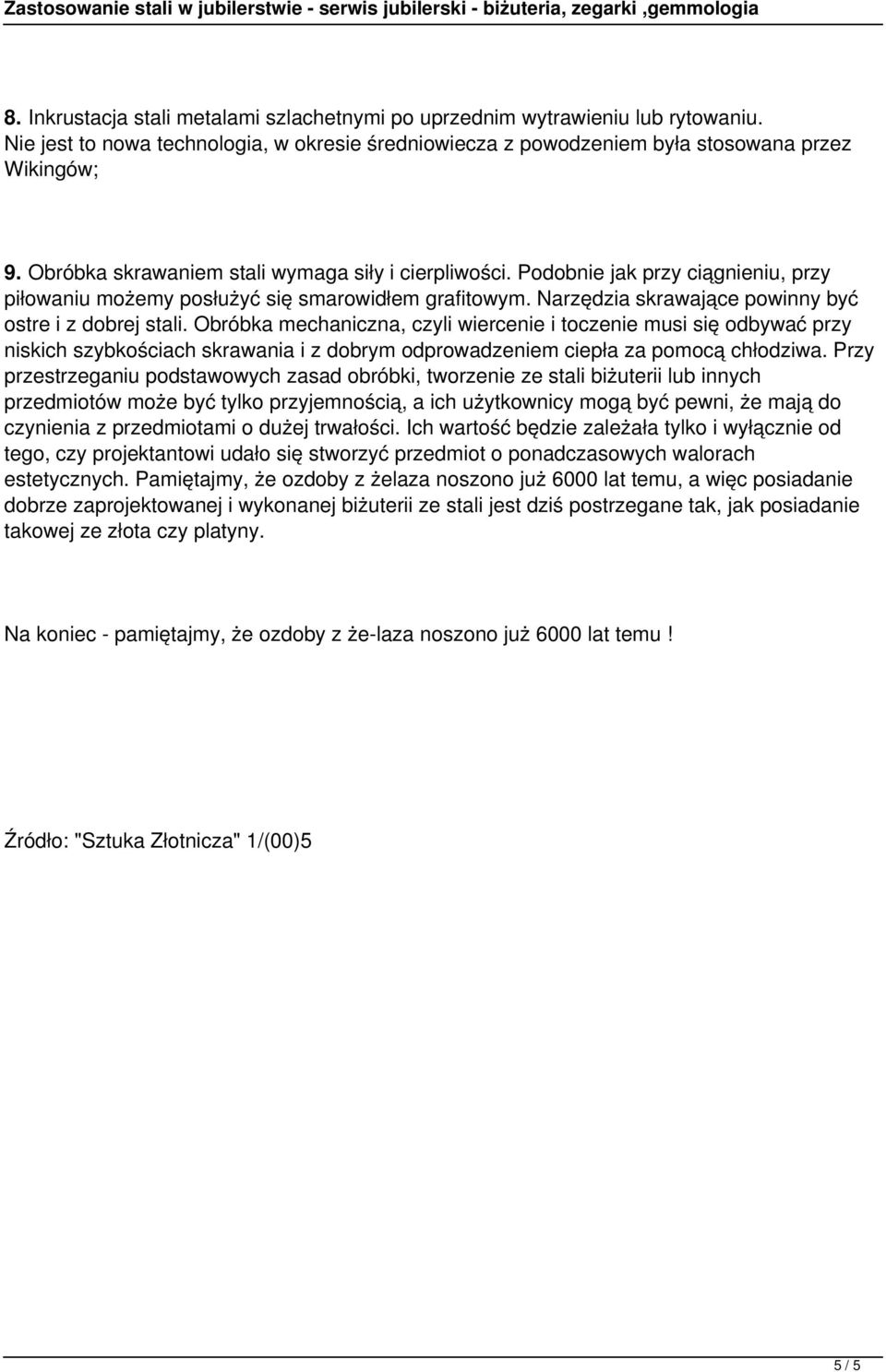

5 8. Inkrustacja stali metalami szlachetnymi po uprzednim wytrawieniu lub rytowaniu. Nie jest to nowa technologia, w okresie średniowiecza z powodzeniem była stosowana przez Wikingów; 9. Obróbka skrawaniem stali wymaga siły i cierpliwości. Podobnie jak przy ciągnieniu, przy piłowaniu możemy posłużyć się smarowidłem grafitowym. Narzędzia skrawające powinny być ostre i z dobrej stali. Obróbka mechaniczna, czyli wiercenie i toczenie musi się odbywać przy niskich szybkościach skrawania i z dobrym odprowadzeniem ciepła za pomocą chłodziwa. Przy przestrzeganiu podstawowych zasad obróbki, tworzenie ze stali biżuterii lub innych przedmiotów może być tylko przyjemnością, a ich użytkownicy mogą być pewni, że mają do czynienia z przedmiotami o dużej trwałości. Ich wartość będzie zależała tylko i wyłącznie od tego, czy projektantowi udało się stworzyć przedmiot o ponadczasowych walorach estetycznych. Pamiętajmy, że ozdoby z żelaza noszono już 6000 lat temu, a więc posiadanie dobrze zaprojektowanej i wykonanej biżuterii ze stali jest dziś postrzegane tak, jak posiadanie takowej ze złota czy platyny. Na koniec - pamiętajmy, że ozdoby z że laza noszono już 6000 lat temu! Źródło: "Sztuka Złotnicza" 1/(00)5 5 / 5
MATERIAŁY KONSTRUKCYJNE
Stal jest to stop żelaza z węglem o zawartości węgla do 2% obrobiona cieplnie i przerobiona plastycznie Stale ze względu na skład chemiczny dzielimy głównie na: Stale węglowe Stalami węglowymi nazywa się
Bardziej szczegółowoMetale i niemetale. Krystyna Sitko
Metale i niemetale Krystyna Sitko Substancje proste czyli pierwiastki dzielimy na : metale np. złoto niemetale np. fosfor półmetale np. krzem Spośród 115 znanych obecnie pierwiastków aż 91 stanowią metale
Bardziej szczegółowoLAF-Polska Bielawa 58-260, ul. Wolności 117 NIP: 882-152-92-20 REGON: 890704507 http://www.laf-polska.pl
Podstawowe informacje o stali Stal jest stopem żelaza, węgla i innych pierwiastków stopowych o zawartości do 2,14 % węgla. W praktyce, jako stale oznacza się stopy, które najczęściej zawierają żelazo,
Bardziej szczegółowoCIENKOŚCIENNE KONSTRUKCJE METALOWE
CIENKOŚCIENNE KONSTRUKCJE METALOWE Wykład 2: Materiały, kształtowniki gięte, blachy profilowane MATERIAŁY Stal konstrukcyjna na elementy cienkościenne powinna spełniać podstawowe wymagania stawiane stalom:
Bardziej szczegółowow_08 Chemia mineralnych materiałów budowlanych c.d. Chemia metali budowlanych
w_08 Chemia mineralnych materiałów budowlanych c.d. Chemia metali budowlanych Spoiwa krzemianowe Kompozyty krzemianowe (silikatowe) kity, zaprawy, farby szkło wodne Na 2 SiO 3 + 2H 2 O H 2 SiO 3 +
Bardziej szczegółowoStal - definicja Stal
\ Stal - definicja Stal stop żelaza z węglem,plastycznie obrobiony i obrabialny cieplnie o zawartości węgla nieprzekraczającej 2,11% co odpowiada granicznej rozpuszczalności węgla w żelazie (dla stali
Bardziej szczegółowoPROCESY PRODUKCYJNE WYTWARZANIA METALI I WYROBÓW METALOWYCH
Wyższa Szkoła Ekonomii i Administracji w Bytomiu Wilhelm Gorecki PROCESY PRODUKCYJNE WYTWARZANIA METALI I WYROBÓW METALOWYCH Podręcznik akademicki Bytom 2011 1. Wstęp...9 2. Cel podręcznika...11 3. Wstęp
Bardziej szczegółowoKONSTRUKCJE METALOWE - LABORATORIUM. Produkcja i budowa stali
KONSTRUKCJE METALOWE - LABORATORIUM Produkcja i budowa stali Produkcja stali ŻELAZO (Fe) - pierwiastek chemiczny, w stanie czystym miękki i plastyczny metal o niezbyt dużej wytrzymałości STAL - stop żelaza
Bardziej szczegółowoPL B1. Sposób lutowania beztopnikowego miedzi ze stalami lutami twardymi zawierającymi fosfor. POLITECHNIKA WROCŁAWSKA, Wrocław, PL
PL 215756 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 215756 (13) B1 (21) Numer zgłoszenia: 386907 (51) Int.Cl. B23K 1/20 (2006.01) B23K 1/00 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej
Bardziej szczegółowoZespół Szkół Samochodowych
Zespół Szkół Samochodowych Podstawy Konstrukcji Maszyn Materiały Konstrukcyjne i Eksploatacyjne Temat: OTRZYMYWANIE STOPÓW ŻELAZA Z WĘGLEM. 2016-01-24 1 1. Stopy metali. 2. Odmiany alotropowe żelaza. 3.
Bardziej szczegółowoAlfaFusion Technologia stosowana w produkcji płytowych wymienników ciepła
AlfaFusion Technologia stosowana w produkcji płytowych wymienników ciepła AlfaNova to płytowy wymiennik ciepła wyprodukowany w technologii AlfaFusion i wykonany ze stali kwasoodpornej. Urządzenie charakteryzuje
Bardziej szczegółowoIch właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu.
STOPY ŻELAZA Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. Ze względu na bardzo dużą ilość stopów żelaza z węglem dla ułatwienia
Bardziej szczegółowoAPARATURA W OCHRONIE ŚRODOWISKA - 3. MATERIAŁY KONSTRUKCYJNE
APARATURA W OCHRONIE ŚRODOWISKA - 3. MATERIAŁY KONSTRUKCYJNE Wykład dla kierunku Ochrona Środowiska Wrocław, 2015 r. Materiały do budowy aparatury procesowej Do budowy aparatury procesowej wykorzystać
Bardziej szczegółowoWydajność w obszarze HSS
New czerwiec 2017 Nowe produkty dla techników obróbki skrawaniem Wydajność w obszarze HSS Nowe wiertło HSS-E-PM UNI wypełnia lukę pomiędzy HSS a VHM TOTAL TOOLING = JAKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o.
Bardziej szczegółowoZespół Szkół Samochodowych
Zespół Szkół Samochodowych Podstawy Konstrukcji Maszyn Materiały Konstrukcyjne i Eksploatacyjne Temat: CHARAKTERYSTYKA I OZNACZENIE STALIW. 2016-01-24 1 1. Staliwo powtórzenie. 2. Właściwości staliw. 3.
Bardziej szczegółowoPRELIMINARY BROCHURE CORRAX. A stainless precipitation hardening steel
PRELIMINARY BROCHURE CORRAX A stainless precipitation hardening steel Ogólne dane Właściwości W porównaniu do konwencjonalnych narzędziowych odpornych na korozję, CORRAX posiada następujące zalety: Szeroki
Bardziej szczegółowoChłodnice CuproBraze to nasza specjalność
Chłodnice CuproBraze to nasza specjalność Dlaczego technologia CuproBraze jest doskonałym wyborem? LUTOWANIE TWARDE 450 C LUTOWANIE MIĘKKIE 1000 C 800 C 600 C 400 C 200 C Topienie miedzi Topienie aluminium
Bardziej szczegółowoSchemat obróbki nożami tokarskimi. Oznaczenia noży tokarskich wg ISO, PN, DIN, F, Gost. ISO 2 NNZc-d 4972 302 2102. Nóż wygięty ISO 243 ISO 514.
Schemat obróbki nożami tokarskimi Oznaczenia noży tokarskich wg ISO, PN, DIN, F, Gost ISO 243 Nóż ISO 514 PN / M-58352 DIN F GOST (PN / M-58355) ISO 1 NNZa-b 4971 301 2100 Nóż prosty ISO 2 NNZc-d 4972
Bardziej szczegółowoLASEROWA OBRÓBKA MATERIAŁÓW
LASEROWA OBRÓBKA MATERIAŁÓW Promieniowanie laserowe umożliwia wykonanie wielu dokładnych operacji technologicznych na różnych materiałach: o trudno obrabialnych takich jak diamenty, metale twarde, o miękkie
Bardziej szczegółowoWKŁADKI WĘGLIKOWE do narzędzi górniczych
WKŁADKI WĘGLIKOWE do narzędzi górniczych Wprowadzenie Wkładki i piły tnące z węglików spiekanych są powszechnie używanymi narzędziami tnącymi. Są szeroko stosowane w narzędziach tokarskich, wiertłach,
Bardziej szczegółowoPołączenia jednostek montażowych. Podstawy Technik Wytwarzania II dr inż. Marcin Słoma
Połączenia jednostek montażowych Podstawy Technik Wytwarzania II dr inż. Marcin Słoma Połączenia Rozłączne Nierozłączne Bezpośrednie gwintowe, rurowe, wielokątne, plastycznie odkształcane, wielowypustowe,
Bardziej szczegółowoWykaz norm będących w zakresie działalności Komitetu Technicznego KT 301 ds. Odlewnictwa aktualizacja na dzień
Wykaz norm będących w zakresie działalności Komitetu Technicznego KT 301 ds. Odlewnictwa aktualizacja na dzień 15.12.2016 Numer PN Odlewy PN-EN 1559-1:2011P PN-EN 1559-1:2011E PN-EN 1559-2:2014-12E PN-EN
Bardziej szczegółowoPrzeznaczone są do końcowej obróbki metali, stopów i materiałów niemetalicznych. W skład past wchodzi:
I. PASTY DIAMENTOWE (STANDARDOWE I PRECYZYJNE) Przeznaczone są do końcowej obróbki metali, stopów i materiałów niemetalicznych. W skład past wchodzi: - mikroproszek ścierny z syntetycznego diamentu, -
Bardziej szczegółowoOK SFA/AWS A5.4: E308L-16 EN 1600: E 19 9 L R 1 1. rutylowa. Otulina:
OK 61.20 SFA/AWS A5.4: E308L-16 EN 1600: E 19 9 L R 1 1 Rutylowa elektroda do spawania stali typu 19%r 10%Ni. Odpowiednia także do spawania stali stabilizowanych o podobnym składzie chemicznym, z wyjątkiem
Bardziej szczegółowoLABORATORIUM NAUKI O MATERIAŁACH
Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale stopowe, konstrukcyjne, narzędziowe i specjalne. Łódź 2010 1 S t r
Bardziej szczegółowoPRĘTY WĘGLIKOWE.
Pręty z węglika spiekanego są głównie wykonane z węglika wolframu, kobaltu oraz innych dodatków stopowych jakie są wymagane dla uzyskania odpowiednich właściwości. Elementy kształtuje się w następujący
Bardziej szczegółowoStale niestopowe jakościowe Stale niestopowe specjalne
Ćwiczenie 5 1. Wstęp. Do stali specjalnych zaliczane są m.in. stale o szczególnych własnościach fizycznych i chemicznych. Są to stale odporne na różne typy korozji: chemiczną, elektrochemiczną, gazową
Bardziej szczegółowoNewsletter nr 6/01/2005
Newsletter nr 6/01/2005 Dlaczego stal nierdzewna jest odporna na korozję? (część II) Stalami nazywamy techniczne stopy żelaza z węglem i z innymi pierwiastkami, zawierające do 2 % węgla (symbol chemiczny
Bardziej szczegółowoPRZYGOTÓWKI WĘGLIKOWE
Wprowadzenie Narzędzia z węglików spiekanych są szeroko używane w produkcji. Zdecydowana większość narzędzi węglikowych używana jest do obróbki maszynowej, jednak istnieją również narzędzia przeznaczone
Bardziej szczegółowoOBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. I. Wyżarzanie
OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. I. Wyżarzanie Przemiany przy nagrzewaniu i powolnym chłodzeniu stali A 3 A cm A 1 Przykład nagrzewania stali eutektoidalnej (~0,8 % C) Po przekroczeniu temperatury A 1
Bardziej szczegółowoWIERTŁA RUROWE nowa niższa cena nowa geometria (łamacz wióra)
WIERTŁA RUROWE nowa niższa cena nowa geometria (łamacz wióra) Wiertła rurowe umożliwiają wiercenie otworów przelotowych w pełnym materiale bez konieczności wykonywania wstępnych operacji. Dzięki zastosowanej
Bardziej szczegółowoCo to jest stal nierdzewna? Fe Cr > 10,5% C < 1,2%
Cr > 10,5% C < 1,2% Co to jest stal nierdzewna? Stop żelaza zawierający 10,5% chromu i 1,2% węgla - pierwiastki, przyczyniające się do powstania warstwy wierzchniej (pasywnej) o skłonności do samoczynnego
Bardziej szczegółowoTYP 42 ZAKŁAD WYTWARZANIA ARTYKUŁÓW ŚCIERNYCH.
66 TYP 41 ŚCIERNICE płaskie do przecinania TYP 42 ŚCIERNICE z obniżonym środkiem do przecinania Ściernice typów 41 i 42 stanowią liczną i popularną grupę narzędzi ściernych uniwersalnych i specjalnych
Bardziej szczegółowoŻelazo i jego stopy.
Żelazo i jego stopy Pierwsze żelazo, jakie zaczął wykorzystywać człowiek, pochodziło z meteorytów spadających na Ziemię. Żelazo w porównaniu z miedzią czy brązem było znacznie twardsze. Narzędzia lub broń
Bardziej szczegółowoPODSTAWY OBRÓBKI CIEPLNEJ
PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU
Bardziej szczegółowo1 Wiertła HSS 1. Wiertła VHM. Wiertła z płytkami wymiennymi. Rozwiertaki i pogłębiacze. Gwintowniki HSS. Frezy cyrkulacyjne do gwintów
1 Wiertła 1 Wiercenie 2 3 Wiertła VHM Wiertła z płytkami wymiennymi 4 Rozwiertaki i pogłębiacze 5 Gwintowniki Gwint 6 rezy cyrkulacyjne do gwintów 7 8 Płytki do toczenia gwintów arzędzia tokarskie Toczenie
Bardziej szczegółowoLASEROWA OBRÓBKA MATERIAŁÓW
LASEROWA OBRÓBKA MATERIAŁÓW Cechy laserowych operacji technologicznych Promieniowanie laserowe umożliwia wykonanie wielu dokładnych operacji technologicznych Na różnych materiałach: o Trudno obrabialnych
Bardziej szczegółowo3. Materiały stosowane do budowy maszyn elektrycznych
3. Materiały stosowane do budowy maszyn elektrycznych 3.1. Materiały na rdzenie magnetyczne Wymagania w stosunku do materiałów magnetycznych miękkich: - duża indukcja nasycenia, - łatwa magnasowalność
Bardziej szczegółowoLABORATORIUM NAUKI O MATERIAŁACH
Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale niestopowe, stopowe, konstrukcyjne, narzędziowe, specjalne. Łódź 2010
Bardziej szczegółowoPODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3.
PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3. WYŻARZANIE 1. POJĘCIA PODSTAWOWE Definicja obróbki cieplnej Dziedzina
Bardziej szczegółowoOpis efektów kształcenia dla modułu zajęć
Nazwa modułu: Podstawy obróbki cieplnej Rok akademicki: 2013/2014 Kod: MIM-1-505-s Punkty ECTS: 4 Wydział: Inżynierii Metali i Informatyki Przemysłowej Kierunek: Inżynieria Materiałowa Specjalność: Poziom
Bardziej szczegółowoĆWICZENIE Nr 5. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.
POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 5 Opracował: dr inż.
Bardziej szczegółowoNARZĘDZIA ŚCIERNE KLASY PREMIUM DO OBRÓBKI METALU
NARZĘDZIA ŚCIERNE KLASY PREMIUM DO OBRÓBKI METALU WYJĄTKOWA SZYBKOŚĆ SZLIFOWANIA DOSKONAŁE USUWANIE NADDATKU DO NAJTRUDNIEJSZYCH PRAC REWELACYJNE RÓWNIEŻ DO STALI NIERDZEWNEJ ZWIĘKSZ WYDAJNOŚĆ, OGRANICZ
Bardziej szczegółowoWSZECHSTRONNE ZASTOSOWANIA STALI NIERDZEWNEJ FIRMY APERAM
STAL NIERDZEWNA DLA BUDOWNICTWA I ARCHITEKTURY WSZECHSTRONNE ZASTOSOWANIA STALI NIERDZEWNEJ FIRMY APERAM Duża dowolność w wyborze formy i powierzchni sprawia, ze pokrycia dachowe czy elewacje ze stali
Bardziej szczegółowoMetaloznawstwo II Metal Science II
Załącznik nr 7 do Zarządzenia Rektora nr 10/12 z dnia 21 lutego 2012r. KARTA MODUŁU / KARTA PRZEDMIOTU Kod modułu Nazwa modułu Nazwa modułu w języku angielskim Obowiązuje od roku akademickiego 2013/2014
Bardziej szczegółowoWymagania wg PN-EN
dr inż. Jerzy Niagaj, prof. nzw. Pełnomocnik ds. Energetyki Jądrowej Osłona strefy spawania podczas łączenia stali nierdzewnych: wymagania, procedury oraz wpływ na jakość Poznań, 8 czerwca 2016 Wymagania
Bardziej szczegółowoMATERIAŁY SPIEKANE (SPIEKI)
MATERIAŁY SPIEKANE (SPIEKI) Metalurgia proszków jest dziedziną techniki, obejmującą metody wytwarzania proszków metali lub ich mieszanin z proszkami niemetali oraz otrzymywania wyrobów z tych proszków
Bardziej szczegółowoWiertła do metalu Wiertła SPiralNe HSS-tiN do ekstremalnych obciążeń w przemyśle i rzemiośle met iertła al u Polecane do obróbki: Kasety z wiertłami
SPIRALNE HSS-TiN DIN 338 wiertło z uchwytem cylindrycznym, krótkie, prawotnące, typu N 30 l Do ekstremalnych obciążeń w przemyśle i rzemiośle l Szlif dwuścinowy wg. DIN 1412 C, kąt wierzchołkowy 135 l
Bardziej szczegółowoMetody łączenia metali. rozłączne nierozłączne:
Metody łączenia metali rozłączne nierozłączne: Lutowanie: łączenie części metalowych za pomocą stopów, zwanych lutami, które mają niższą od lutowanych metali temperaturę topnienia. - lutowanie miękkie
Bardziej szczegółowoSCENARIUSZ ZAJĘĆ TEMAT: ŚWIAT METALI.
SCENARIUSZ ZAJĘĆ Publiczne Gimnazjum w Pajęcznie Klasa II Przedmiot - chemia Prowadzący zajęcia - mgr Bożena Dymek Dział programu SUROWCE I TWORZYWA POCHODZENIA MINERALNEGO TEMAT: ŚWIAT METALI. CELE OGÓLNE:
Bardziej szczegółowoKierunek studiów: Mechanika i Budowa Maszyn semestr II, 2016/2017 Przedmiot: Podstawy Nauki o Materiałach II
Kierunek studiów: Mechanika i Budowa Maszyn semestr II, 201/2017 plan zajęć dla grupy M1 11 (wtorek 8.30-10.00) grupa temat osoba prowadząca sala 1 28.02.2017 Zajęcia organizacyjne dr inż. Paweł Figiel
Bardziej szczegółowoDrewno. Zalety: Wady:
Drewno Drewno to naturalny surowiec w pełni odnawialny. Dzięki racjonalnej gospodarce leśnej w Polsce zwiększają się nie tylko zasoby drewna, lecz także powierzchnia lasów. łatwość w obróbce, lekkość i
Bardziej szczegółowoPodstawy Konstrukcji Maszyn. Wykład nr. 2 Obróbka i montaż części maszyn
Podstawy Konstrukcji Maszyn Wykład nr. 2 Obróbka i montaż części maszyn 1. WSTĘP Przedwojenny Polski pistolet VIS skomplikowana i czasochłonna obróbka skrawaniem Elementy składowe pistoletu podzespoły
Bardziej szczegółowoMATERIA Y LUTOWNICZE
MATERIA Y LUTOWNICZE W wielu dziedzinach technologie oparte na spawaniu wypierane są przez lutowanie twarde. Wymaga to od producentów lutów wytwarzania nowych rodzajów spoiw zaspakajających różnorodne
Bardziej szczegółowoĆWICZENIE 11 CHEMICZNE BARWIENIE METALI I STOPÓW
ĆWICZENIE 11 CHEMICZNE BARWIENIE METALI I STOPÓW WPROWADZENIE Jednym ze sposobów obróbki powierzchni metali i ich stopów jest barwienie. Proces ten prowadzi się w celach dekoracyjnych, nadania patyny lub
Bardziej szczegółowoBLACHY PRECYZYJNE ZE STALI HARTOWANEJ I MOSIĄDZU, PODKŁADOWE TAŚMY I FOLIE
BLACHY PRECYZYJNE ZE STALI HARTOWANEJ I MOSIĄDZU, PODKŁADOWE TAŚMY I FOLIE Wasz partner w zakresie precyzyjnej stali Oferujemy szeroką gamę podkładek zabezpieczających, pasków ze stali, które obejmują
Bardziej szczegółowo8 Narzędzia. Ściernice tarczowe do zdzierania 8/6
Linia produktów ściernic tarczowych do zdzierania FORMAT Produkt wysokiej jakości, bardzo trwały i o bardzo dobrej wydajności obróbki, zoptymalizowany do stosowania w przemyśle i rzemiośle. PFERD Linia
Bardziej szczegółowoEmisja substancji o działaniu rakotwórczym przy spawaniu niskoenergetycznymi metodami łukowymi stali odpornych na korozję
Emisja substancji o działaniu rakotwórczym przy spawaniu niskoenergetycznymi metodami łukowymi stali odpornych na korozję dr inż. Jolanta Matusiak mgr inż. Joanna Wyciślik Chrom występuje w pyle powstającym
Bardziej szczegółowoTERMOFORMOWANIE OTWORÓW
TERMOFORMOWANIE OTWORÓW WIERTŁA TERMOFORMUJĄCE UNIKALNA GEOMETRIA POLEROWANA POWIERZCHNIA SPECJALNY GATUNEK WĘGLIKA LEPSZE FORMOWANIE I USUWANIE MATERIAŁU LEPSZE ODPROWADZENIE CIEPŁA WIĘKSZA WYDAJNOŚĆ
Bardziej szczegółowo8 Narzędzia. Ściernice trzpieniowe 8/69. Korundowe ściernice trzpieniowe. Walcowe, chwyt apple 6 mm, ziarno drobne
Korundowe ściernice trzpieniowe Wykonanie: Szlachetny elektrokorund różowy (AR, twardość O) względnie elektrokorund ciemnoczerwony/biały (ADW, twardość M), spoiwo ceramiczne 5 V. Do użytku uniwersalnego,
Bardziej szczegółowoNarzędzia do toczenia poprzecznego
Dragonskin 1335 / HCN1345 - toczenie stali 1335 i HCN1345 to nowe rodzaje powłok Dragonskin, jakie WNT wprowadza na rynek. Powłoka 1335 różni się od konkurencji nie tylko optycznie. Także jej wydajność
Bardziej szczegółowoTechnologie Materiałowe II Wykład 2 Technologia wyżarzania stali
KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria
Bardziej szczegółowoWYKAZ ODPADÓW PODDAWANYCH UNIESZKODLIWIENIU LUB ODZYSKOWI
WYKAZ ODPADÓW PODDAWANYCH UNIESZKODLIWIENIU LUB ODZYSKOWI KOD ODPADU RODZAJ ODPADU 02 02 Odpady z przygotowania i przetwórstwa produktów spożywczych pochodzenia zwierzęcego 02 02 01 Odpady z mycia i przygotowania
Bardziej szczegółowoDOLFA-POWDER FREZY TRZPIENIOWE ZE STALI PROSZKOWEJ DOLFAMEX
-POWDER FREZY TRZPIENIOWE ZE STALI PROSZKOWEJ Dzięki użyciu nowoczesnego materiału mają one zastosowanie przy obróbce stali i żeliwa o podwyższonej twardości: q charakteryzują się wysoką żywotnością narzędzia,
Bardziej szczegółowoDz.U Nr 55 poz. 581 ROZPORZĄDZENIE RADY MINISTRÓW
Kancelaria Sejmu s. / Dz.U. 999 Nr 55 poz. 58 ROZPORZĄDZENIE RADY MINISTRÓW z dnia 5 czerwca 999 r. w sprawie ustanowienia kontyngentów taryfowych na towary przywożone z zagranicy na potrzeby przemysłu
Bardziej szczegółowoMATERIAŁY SUPERTWARDE
MATERIAŁY SUPERTWARDE Twarde i supertwarde materiały Twarde i bardzo twarde materiały są potrzebne w takich przemysłowych zastosowaniach jak szlifowanie i polerowanie, cięcie, prasowanie, synteza i badania
Bardziej szczegółowoEwolucja we frezowaniu trochoidalnym
New Nowe Lipiec 2016 produkty dla techników obróbki skrawaniem Ewolucja we frezowaniu trochoidalnym Frezy trzpieniowe CircularLine skracają czas obróbki i wydłużają żywotność TOTAL TOOLING = JAKOŚĆ x SERWIS
Bardziej szczegółowoObróbka Skrawaniem -
Prof. Krzysztof Jemielniak krzysztof.jemielniak@pw.edu.pl http://www.zaoios.pw.edu.pl/kjemiel Obróbka Skrawaniem - podstawy, dynamika, diagnostyka 1. Wstęp Instytut Technik Wytwarzania Zakład Automatyzacji
Bardziej szczegółowoŻyczymy owocnej współpracy. 56-400 Oleśnica, ul. Wrocławska 42 tel./fax: 071/ 314 32 65, kom.: 600 111 447
CENNIK WAŻNY OD 24 III 2014 Życzymy owocnej współpracy www.bart-ech.pl e-mail: biuro@bart-ech.pl 56-400 Oleśnica, ul. Wrocławska 42 tel./fax: 071/ 314 32 65, kom.: 600 111 447 Spis treści strona Tarcze
Bardziej szczegółowoKARTA KATALOGOWA. infolinia: 801-005-885 info@egsystem-sklep.pl www.egsystem-sklep.pl. Nazwa: Półmaska jednorazowego użytku NEOSEC Typ: EG-NEOSEC
KARTA KATALOGOWA Nazwa: Półmaska jednorazowego użytku NEOSEC Typ: EG-NEOSEC Półmaski we wszystkich wariantach: bez zaworów wydechowych Półmaski o największym rozwinięciu powierzchni filtracyjnej, zapewniające
Bardziej szczegółowoMIKROSKOPIA METALOGRAFICZNA
MIKROSKOPIA METALOGRAFICZNA WYKŁAD 3 Stopy żelazo - węgiel dr inż. Michał Szociński Spis zagadnień Ogólna charakterystyka żelaza Alotropowe odmiany żelaza Układ równowagi fazowej Fe Fe 3 C Przemiany podczas
Bardziej szczegółowoNa rysunku przedstawiono fragment układu okresowego pierwiastków.
Na rysunku przedstawiono fragment układu okresowego pierwiastków. Zadanie 1 (0 1) W poniższych zdaniach podano informacje o pierwiastkach i ich tlenkach. Które to tlenki? Wybierz je spośród podanych A
Bardziej szczegółowoZakres tematyczny. Podział stali specjalnych, ze względu na warunki pracy:
STAL O SPECJALNYCH WŁAŚCIWOŚCIACH FIZYCZNYCH I CHEMICZNYCH Zakres tematyczny 1 Podział stali specjalnych, ze względu na warunki pracy: - odporne na korozję, - do pracy w obniżonej temperaturze, - do pracy
Bardziej szczegółowoŚCIĄGA KSIĘGOWEGO. miesięcznik. Nowy wykaz towarów. objętych od 1 lipca 2015 r. odwrotnym obciążeniem
miesięcznik ŚCIĄGA KSIĘGOWEGO Nowy wykaz towarów objętych od 1 lipca 2015 r. odwrotnym obciążeniem miesięcznik ściąga księgowego Nowy wykaz towarów objętych od 1 lipca 2015 r. odwrotnym obciążeniem został
Bardziej szczegółowoL: 250 mm L: 500 mm C Si Mn P S Cr W 2,0-2,3 0,1-0,4 0,3-0,6 0-0,03 0-0,03 11,0-13,0 0,6-0,8
Nazwa Materiał-Nr. / Werkstoff-Nr. PREMIUM 1.2436 Nazwa wg składu chemicznego, własności i / lub zastosowania PN AISI/SAE Szukanie alternatywnych gatunków stali w aplikacji ABRAMS PORADNIK STALI X210CrW12
Bardziej szczegółowoPN-EN 1708-1:2010 Spawanie. Szczegóły podstawowych złączy spawanych w stali. Część 1: Elementy ciśnieniowe (oryg.) Zastępuje: PN-EN 1708-1:2002
PN-EN 1708-1:2010 Spawanie. Szczegóły podstawowych złączy spawanych w stali. Część 1: Elementy ciśnieniowe (oryg.) Zastępuje: PN-EN 1708-1:2002 PN-EN 10028-1+A1:2010 Wyroby płaskie ze stali na urządzenia
Bardziej szczegółowoPOWŁOKI PVD. Współczynnik tarcia. Temperatura pokrycia. Grubość powłoki. TiN Titan Nitrid. TiCN Titan Carbo Nitrid. EXXTRAL AlTiN.
z Rodzaj powłoki Twardość HV Grubość powłoki [µm] Współczynnik tarcia Temperatura pokrycia temp TiN Titan Nitrid 2300 +/- 200 2-4 µm 0,6 250-450 TiCN Titan Carbo Nitrid 3500 +/- 500 2-4 µm 0,2 400-450
Bardziej szczegółowoDOSKONAŁA HARD CARBON
TiN na bazie AICrN 2300 3200 0,4 0,35-2,5 600 1100 złoty jasno-szary Uniwersalna powłoka Bardzo wysoka utlenianie. twardość na gorąco *zależy od zastosowania i warunków przeprowadzenia testów NOWOŚĆ! ALDURA
Bardziej szczegółowoPodstawy Technik Wytwarzania, cz. II
Podstawy Technik Wytwarzania, cz. II dr inż. Marcin Słoma Zakład Mikrotechnologii i Nanotechnologii OBRÓBKA EROZYJNA GŁADKOŚCIOWA 2 SPOSOBY OBRÓBKI EROZYJNEJ GŁADKOŚCIOWEJ Głównymi sposobami obróbki erozyjnej
Bardziej szczegółowoMATERIAŁY SUPERTWARDE. rodzaje materiałów supertwardych, proces technologiczny materiałów spiekanych, zastosowanie,
MATERIAŁY SUPERTWARDE rodzaje materiałów supertwardych, proces technologiczny materiałów spiekanych, zastosowanie, Supertwarde materiały Twarde i bardzo twarde materiały są potrzebne w takich przemysłowych
Bardziej szczegółowoTechnologia obróbki cieplnej. Grzanie i ośrodki grzejne
Technologia obróbki cieplnej Grzanie i ośrodki grzejne Grzanie: nagrzewanie i wygrzewanie Dobór czasu grzania Rodzaje ośrodków grzejnych Powietrze Ośrodki gazowe Złoża fluidalne Kąpiele solne: sole chlorkowe
Bardziej szczegółowoiglidur J Na najwyższych i na najniższych obrotach
Na najwyższych i na najniższych obrotach Asortyment Łożyska ślizgowe z są zaprojektowane tak, aby uzyskać jak najniższe współczynniki tarcia bez smarowania i ograniczenie drgań ciernych. Ze względu na
Bardziej szczegółowo1. Właściwy dobór taśmy
1. Właściwy dobór taśmy 1. 1. Długość taśmy Wymiary taśmy są ściśle związane z rodzajem używanej przecinarki. Informacje na ten temat można przeczytać w DTR-ce maszyny. 1. 2. Szerokość taśmy W przecinarkach
Bardziej szczegółowoPRZYGOTOWANIE I OCENA ZGŁADÓW METALOGRAFICZNYCH DO BADANIA MIKROSKOPOWEGO
POLITECHNIKA GDAŃSKA WYDZIAŁ CHEMICZNY KATEDRA ELEKTROCHEMII, KOROZJI I INŻYNIERII MATERIAŁOWEJ Ćwiczenie laboratoryjne z Mikroskopii Metalograficznej: PRZYGOTOWANIE I OCENA ZGŁADÓW METALOGRAFICZNYCH DO
Bardziej szczegółowoInstalacje z miedzi rury i łączniki
http://delivery.way2traffic.com/campaign=1954/click/14154/click.html?pc=16230&rd=timestam P Instalacje z miedzi rury i łączniki ARTYKUŁ SPONSOROWANY Rury miedziane są wykorzystywane w instalacjach grzewczych
Bardziej szczegółowo2012-03-21. Charakterystyka składników - ŻELAZO Duże rozpowszechnienie w przyrodzie ok. 5% w skorupie ziemskiej. Rudy żelaza:
WYKRES RÓWNOWAGI FAZOWEJ STOPÓW Fe -C Zakres tematyczny 1 Charakterystyka składników - ŻELAZO Duże rozpowszechnienie w przyrodzie ok. 5% w skorupie ziemskiej Rudy żelaza: MAGNETYT - Fe 3 O 4 (ok. 72% mas.
Bardziej szczegółowoEcoCut ProfileMaster nowa generacja
New Nowe Styczeń 2017 produkty dla techników obróbki skrawaniem ProfileMaster nowa generacja Udoskonalony, by być jeszcze lepszym! TOTAL TOOLING = JAKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o. ul. Józefa Marcika
Bardziej szczegółowo2012-04-04. Zakres tematyczny. Politechnika Rzeszowska - Materiały lotnicze - I LD - 2011/2012 - dr inż. Maciej Motyka
STAL NIESTOPOWA, STALIWO I ŻELIWO Zakres tematyczny 1 KLASYFIKACJA I SYSTEMY OZNACZANIA STALI 2 1 Klasyfikacja stopów żelaza Podział czynników determinujących mikrostrukturę iwłaściwości użytkowe stopów
Bardziej szczegółowoOn board worldwide. Rezystory stosowane w transporcie
On board worldwide Rezystory stosowane w transporcie. Rezystory dla systemów transportowych Technologia 6GN1 stosowana jak dotąd przez GINO, oparta jest na indywidualnie wytłaczanych i żebrowanych elementach
Bardziej szczegółowoMetale nieżelazne - miedź i jej stopy
Metale nieżelazne - miedź i jej stopy Miedź jest doskonałym przewodnikiem elektryczności, ustępuje jedynie srebru. Z tego powodu miedź znalazła duże zastosowanie w elektrotechnice na przewody. Miedź charakteryzuje
Bardziej szczegółowo1 S t r o n a. Precyzyjne wałki liniowe. Cat. LIN2007/EN1 PL. str. 1
1 S t r o n a Precyzyjne wałki liniowe Cat. LIN2007/EN1 PL str. 1 2 S t r o n a Index Sekcja techniczna 3 Tabele wymiarów 6 W Wałki hartowane indukcyjnie i szlifowane metryczne 6 WZ Wałki hartowane indukcyjnie
Bardziej szczegółowoPL B1. W.C. Heraeus GmbH,Hanau,DE ,DE, Martin Weigert,Hanau,DE Josef Heindel,Hainburg,DE Uwe Konietzka,Gieselbach,DE
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 204234 (13) B1 (21) Numer zgłoszenia: 363401 (51) Int.Cl. C23C 14/34 (2006.01) B22D 23/06 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22)
Bardziej szczegółowoWłaściwości niklu chemicznego
Nikiel chemiczny Właściwości niklu chemicznego DuŜa twardość powłoki Wysoka odporność na ścieranie Równomierne rozłoŝenie powłoki na detalu (bardzo waŝne przy detalach o skomplikowanym kształcie) Odporny
Bardziej szczegółowoMATERIAŁ ELWOM 25. Mikrostruktura kompozytu W-Cu25: ciemne obszary miedzi na tle jasnego szkieletu wolframowego; pow. 250x.
MATERIAŁ ELWOM 25.! ELWOM 25 jest dwufazowym materiałem kompozytowym wolfram-miedź, przeznaczonym do obróbki elektroerozyjnej węglików spiekanych. Kompozyt ten jest wykonany z drobnoziarnistego proszku
Bardziej szczegółowo12 Frezy HSS 12. Wiertła HSS. Wiertła VHM. Wiertła z płytkami wymiennymi. Rozwiertaki i pogłębiacze. Gwintowniki HSS. Frezy cyrkulacyjne do gwintów
1 Wiertła HSS Wiercenie 2 3 Wiertła VHM Wiertła z płytkami wymiennymi 4 5 Rozwiertaki i pogłębiacze Gwintowniki HSS Gwint 6 Frezy cyrkulacyjne do gwintów 7 8 Płytki do toczenia gwintów Narzędzia tokarskie
Bardziej szczegółowoFrez trzpieniowy z węglików spiekanych (frez kształtowy) DIN 8032/8033. Uzębienie 5 (według DIN F)
Frezy trzpieniowe ze stopów twardych Frez trzpieniowy z węglików spiekanych (frez kształtowy) DIN 802/80 Zalecane zastosowania: Stosować możliwie szybkie prędkości skrawania. Przestrzegać naszych zaleceń
Bardziej szczegółowoPlan: 1) krutki opis w ramach wstępu 2) Występowanie 3) Otrzymywanie 4) Właściwości 5) Związki 6) Izotopy 7) Zastosowanie 8) Znaczenie biologiczne
Mied ź Plan: 1) krutki opis w ramach wstępu 2) Występowanie 3) Otrzymywanie 4) Właściwości 5) Związki 6) Izotopy 7) Zastosowanie 8) Znaczenie biologiczne 1) krutki opis w ramach wstępu Miedź (Cu, łac.
Bardziej szczegółowoDYSKI FIBROWE DO RĘCZNYCH SZLIFIEREK KĄTOWYCH
KATALOG DYSKI FIBROWE DO RĘCZNYCH SZLIFIEREK KĄTOWYCH WYKAŃCZANIE I POLEROWANIE Dyski fibrowe GLOBE są wytwarzane z najwyższej jakości materiałów ściernych. Szczególną uwagę przywiązuje się do uzyskania
Bardziej szczegółowoPL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 08/13
PL 223497 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 223497 (13) B1 (21) Numer zgłoszenia: 399322 (51) Int.Cl. B23P 17/00 (2006.01) C21D 8/12 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej
Bardziej szczegółowo
