1 PROJEKT WYKONAWCZY OBIEKT: HALL WEJŚCIOWY W BUDYNKU BIUROWYM NA TERENIE INSTYTUTU ZOOTECHNIKI W BALICACH TEMAT: ADAPTACJA WNĘTRZA HOLU WEJŚCIOWEGO W BUDYNKU BIUROWYM W BALICACH BRANŻA: ARCHITEKTURA WNĘTRZ STADIUM: PROJEKT WYKONAWCZY INWESTOR: INSTYTUT ZOOTECHNIKI PAŃSTWOWY INSTYTUT BADAWCZY UL.SAREGO 2, KRAKÓW LUTY

BIUROWYM W BALICACH BRANŻA: ARCHITEKTURA WNĘTRZ STADIUM: PROJEKT WYKONAWCZY

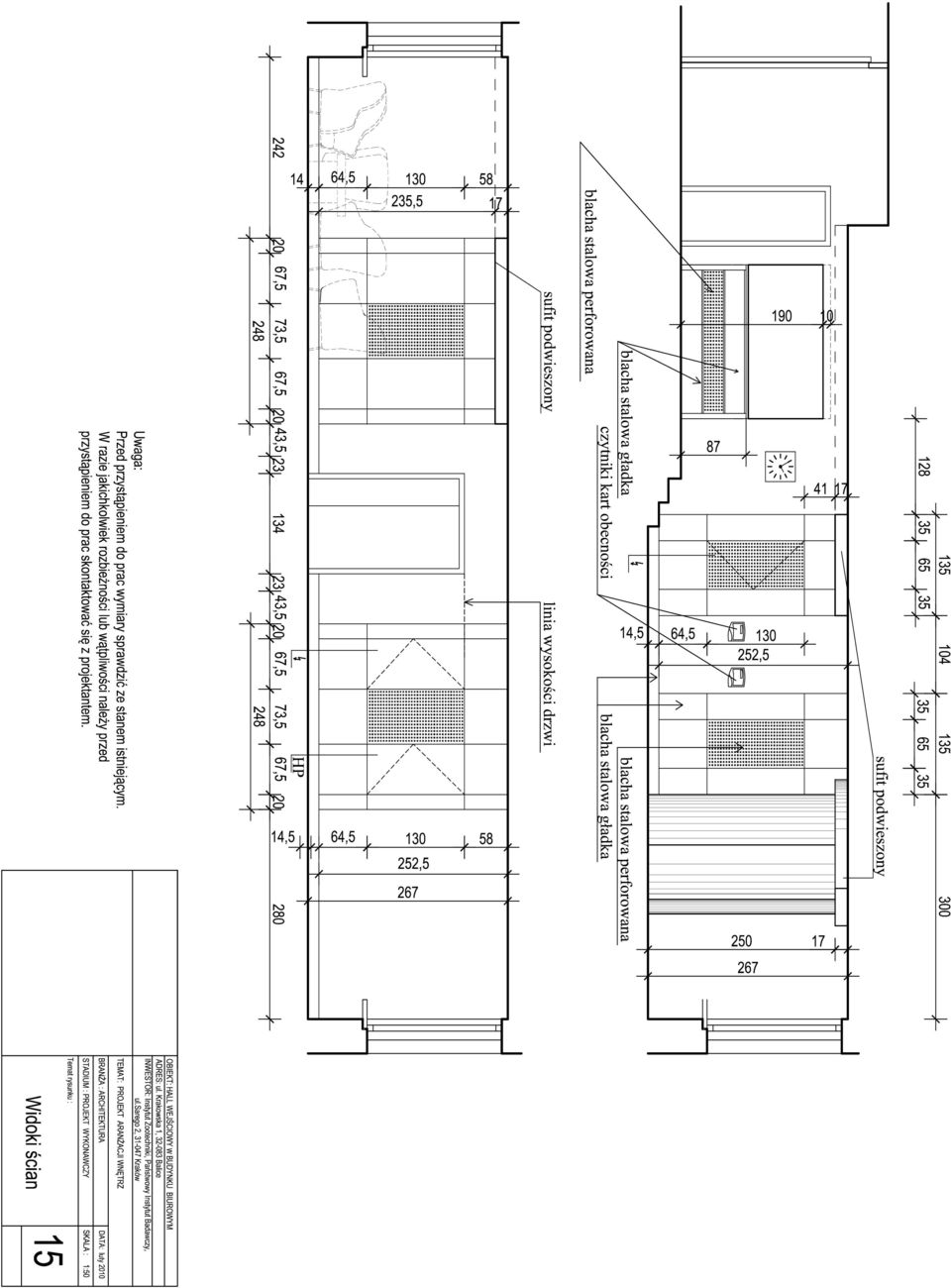

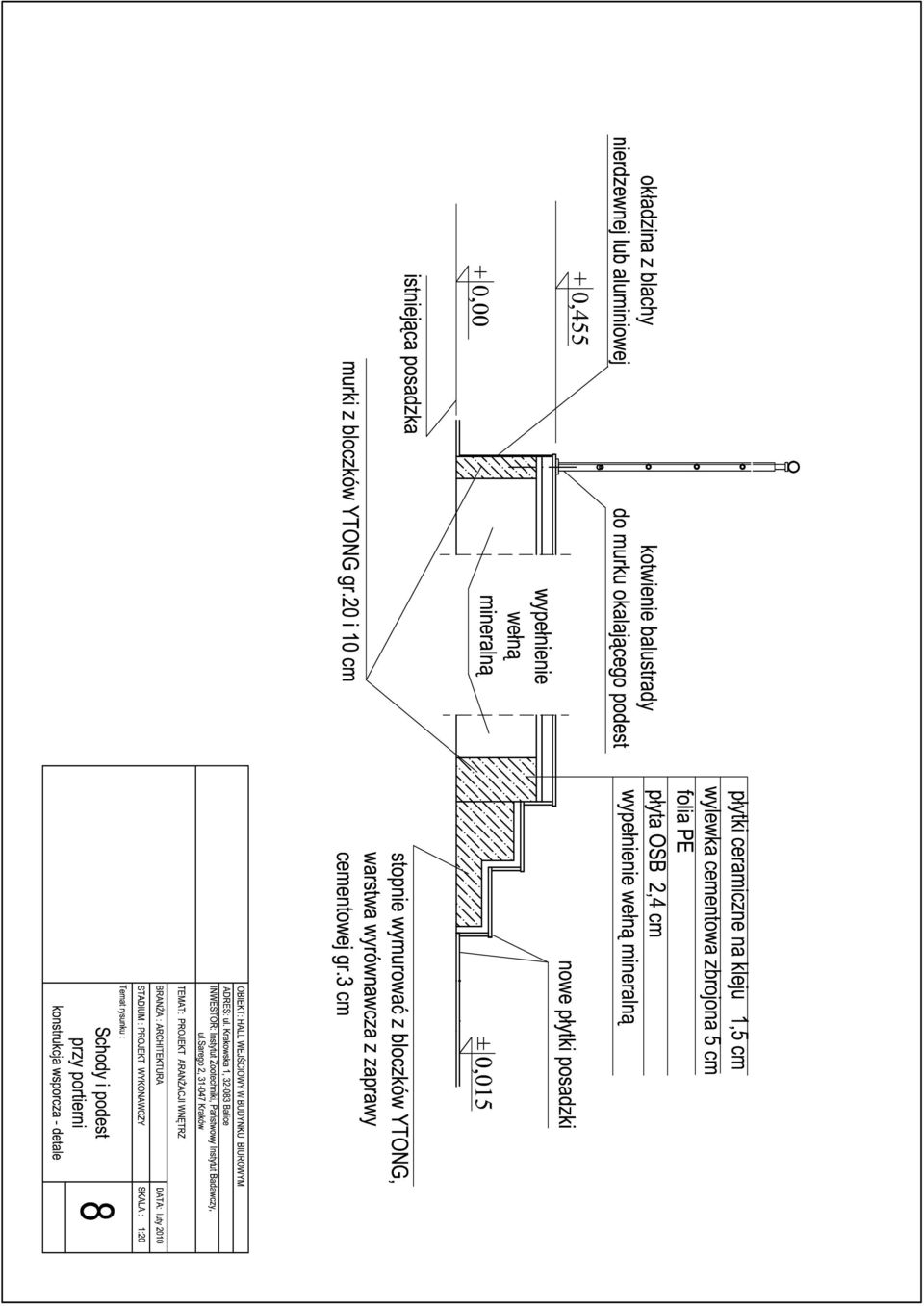

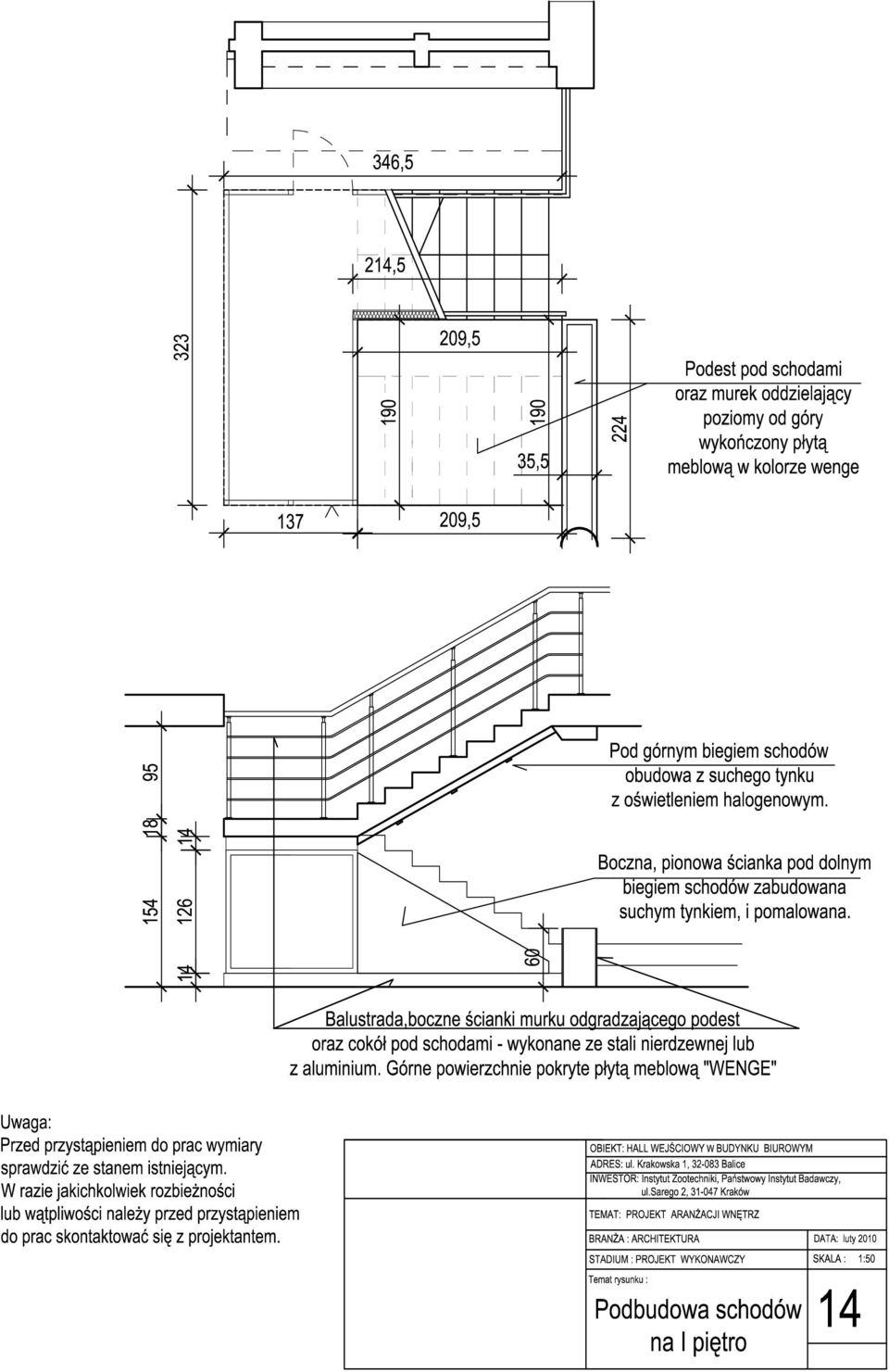

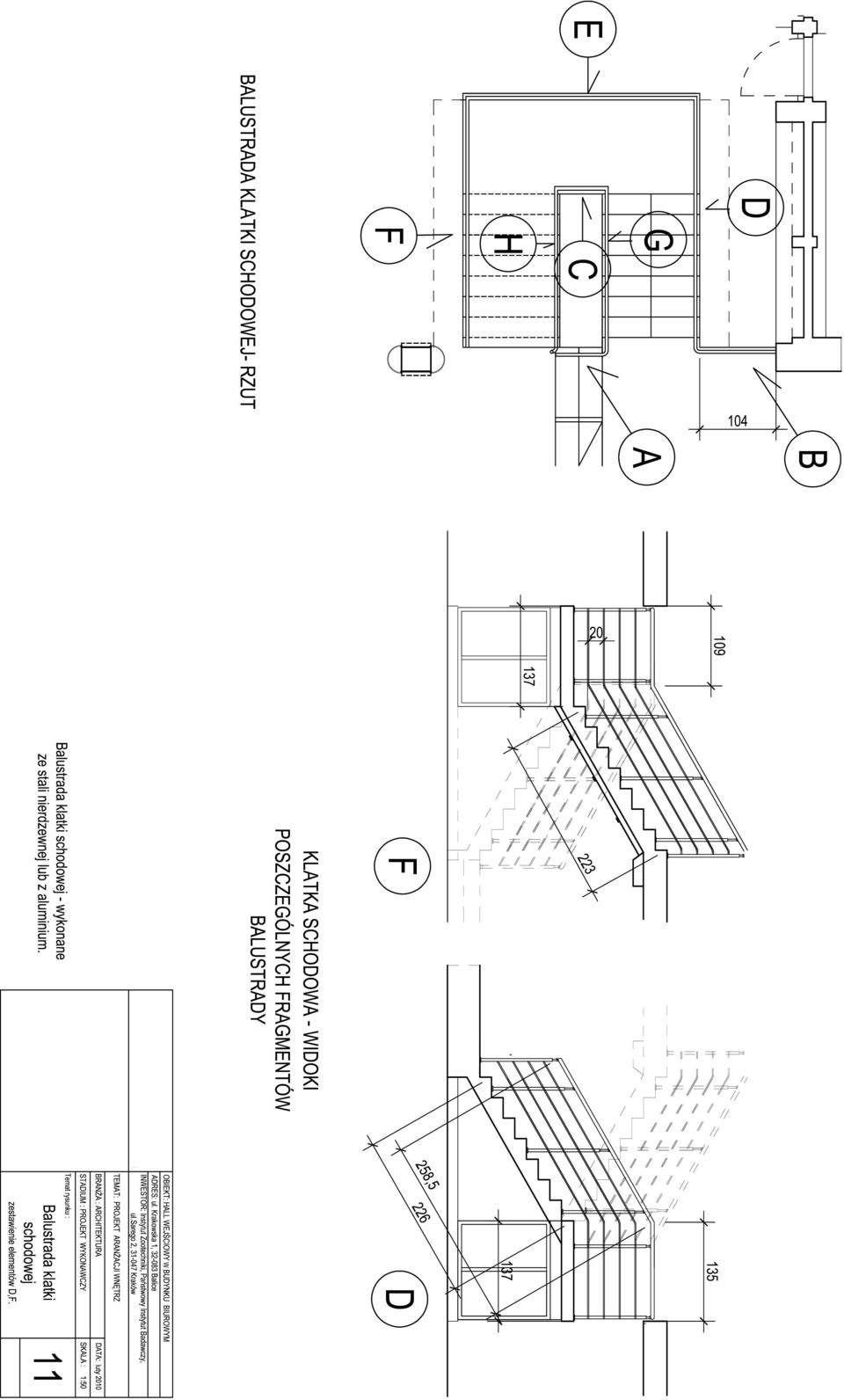

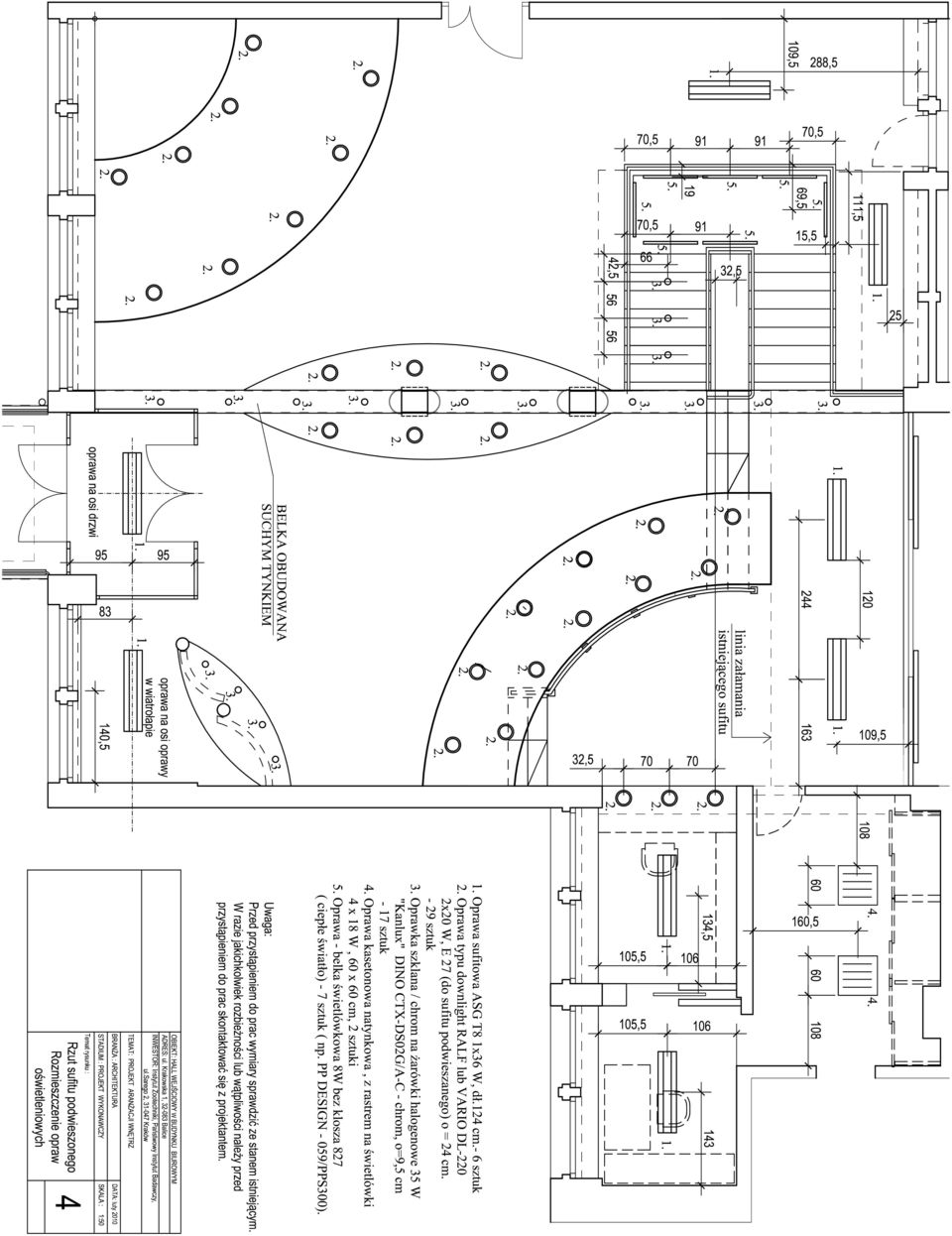

2 Spis zawartości opracowania: A. Opis techniczny B. Część rysunkowa Spis rysunków: 1. Rzut hallu 2. Rzut posadzki - układ płytek 3. Rzut sufitów podwieszonych 4. Rzut sufitu podwieszonego - rozmieszczenie opraw oświetleniowych 5. Rzut hallu - wytyczne elektryczne 6. Schody i podest przy portierni - poziom + 0,015, + 0, Schody i podest przy portierni - konstrukcja wsporcza 8. Schody i podest przy portierni - detale 9. Klatka schodowa - układ płytek 10.Balustrada klatki schodowej - zestawienie elementów A, B, C, E 11. Balustrada klatki schodowej - zestawienie elementów D, F 12. Balustrada klatki schodowej - zestawienie elementów G, H 13. Obudowa szklanej ścianki pod schodami 14. Podbudowa schodów na I piętro 15. Widoki ścian 16. Lada recepcji i detale drzwiczek 17. Obudowa słupów wariant Obudowa słupów wariant Wykończenie okien - osłony na grzejniki, parapety, rolety 20. Detal kotwienia balustrady w posadzce 21. Detal kotwienia balustrady w płaszczyźnie pionowej 2

Schody i podest przy portierni - konstrukcja wsporcza 8. Schody i podest przy portierni - detale 9. Klatka schodowa - układ płytek 10.Balustrada klatki schodowej - zestawienie elementów A, B, C, E 11.

3 OPIS TECHNICZNY 1. Podstawa opracowania 1.1. Zlecenie Inwestora 1.2. Inwentaryzacja budowlano-architektoniczna 1.3. Wybrany przez Inwestora wariant projektu koncepcyjnego 1.3. Uzgodnienia z Inwestorem 2. Dane ogólne, stan istniejący Przewidziane do adaptacji wnętrze posiada wystrój typowy dla lat 70-tych. Istniejące posadzki i okładziny drewniane są już zużyte i powinny być wymienione. Pozostałe elementy wystroju jak n.p. balustrada klatki schodowej lub oprawa okna do pomieszczenia portiera posiadają cechy charakterystyczne dla minionej epoki. Ponadto układ funkcjonalny układu stopni i podestu w relacji do portierni wymaga skorygowania. Istniejące okładziny boazeryjne będą wymagały demontażu. Istniejąca balustrada klatki schodowej do poziomu I piętra będzie zdemontowana. 3. Założenia projektowe 3.1.Układ funkcjonalny Podstawowa funkcja komunikacyjna hallu pozostaje niezmieniona. Przewidziano jednak modyfikację kształtu podestu części wyższej w zakresie jego poszerzenia wraz z dodatkowymi stopniami przy ścianie obok okna do portierni. Oświetlenie pomieszczenia umieszczone będzie w suficie podwieszonym wykonanym z suchego tynku. Kształt sufitów podwieszonych nawiązywał będzie do układu elementów przestrzennych w części dolnej hallu Materiały Posadzki z płytek ceramicznych gresowych, polerowanych oraz matowych. W części wyższej hallu płytki będą położone do granicy drzwi przesuwnych, różnica poziomów będzie wyrównana metalową listwą profilową. Parapety okienne wewnętrzne pokryte będą płytkami ceramicznymi. W wiatrołapie ze względu na poziom dolnej krawędzi skrzydeł drzwiowych, konieczne będzie skucie warstwy posadzki przed położeniem nowych płytek. Pozostałe płytki klejone będą do istniejącej posadzki. Istniejąca klatka schodowa przewidziana jest do modernizacji przynajmniej do poziomu I piętra. Stopnie będą pokryte płytkami gresowymi łącznie z fragmentem przyległym do schodów na poziomie piętra w zakresie powierzchni spocznika Ze ścian należy zedrzeć istniejącą warstwę starych oraz wyrównać i przygotować do pomalowania w całości zmywalną farbą akrylowo lateksową, półmatową.kolor farby zostanie dobrany w trakcie prac remontowych w ramach nadzoru autorskiego. 3

Pozostałe elementy wystroju jak n.p. balustrada klatki schodowej lub oprawa okna do pomieszczenia portiera posiadają cechy charakterystyczne dla minionej epoki.

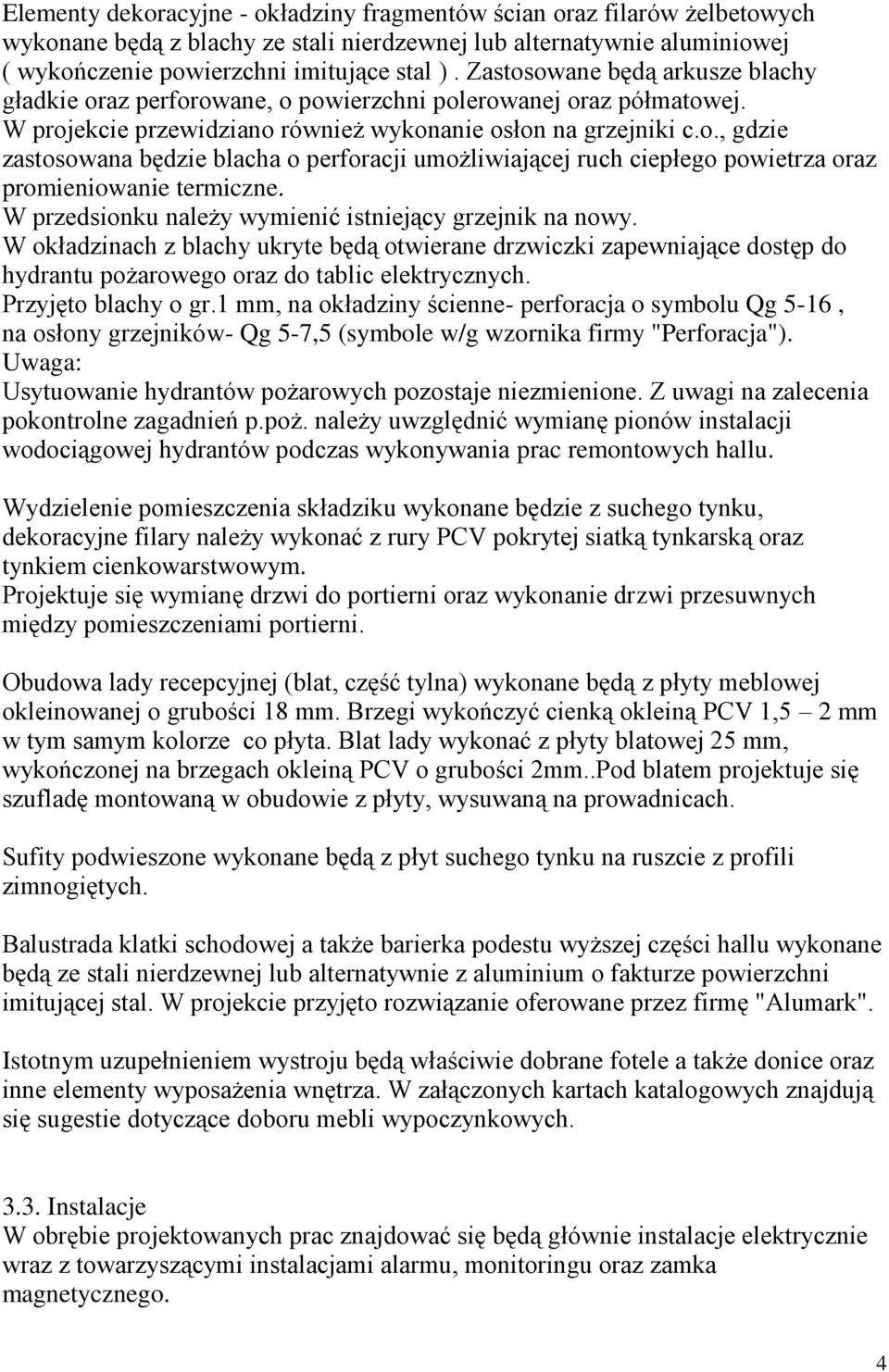

4 Elementy dekoracyjne - okładziny fragmentów ścian oraz filarów żelbetowych wykonane będą z blachy ze stali nierdzewnej lub alternatywnie aluminiowej ( wykończenie powierzchni imitujące stal ). Zastosowane będą arkusze blachy gładkie oraz perforowane, o powierzchni polerowanej oraz półmatowej. W projekcie przewidziano również wykonanie osłon na grzejniki c.o., gdzie zastosowana będzie blacha o perforacji umożliwiającej ruch ciepłego powietrza oraz promieniowanie termiczne. W przedsionku należy wymienić istniejący grzejnik na nowy. W okładzinach z blachy ukryte będą otwierane drzwiczki zapewniające dostęp do hydrantu pożarowego oraz do tablic elektrycznych. Przyjęto blachy o gr.1 mm, na okładziny ścienne- perforacja o symbolu Qg 5-16, na osłony grzejników- Qg 5-7,5 (symbole w/g wzornika firmy "Perforacja"). Uwaga: Usytuowanie hydrantów pożarowych pozostaje niezmienione. Z uwagi na zalecenia pokontrolne zagadnień p.poż. należy uwzględnić wymianę pionów instalacji wodociągowej hydrantów podczas wykonywania prac remontowych hallu. Wydzielenie pomieszczenia składziku wykonane będzie z suchego tynku, dekoracyjne filary należy wykonać z rury PCV pokrytej siatką tynkarską oraz tynkiem cienkowarstwowym. Projektuje się wymianę drzwi do portierni oraz wykonanie drzwi przesuwnych między pomieszczeniami portierni. Obudowa lady recepcyjnej (blat, część tylna) wykonane będą z płyty meblowej okleinowanej o grubości 18 mm. Brzegi wykończyć cienką okleiną PCV 1,5 2 mm w tym samym kolorze co płyta. Blat lady wykonać z płyty blatowej 25 mm, wykończonej na brzegach okleiną PCV o grubości 2mm..Pod blatem projektuje się szufladę montowaną w obudowie z płyty, wysuwaną na prowadnicach. Sufity podwieszone wykonane będą z płyt suchego tynku na ruszcie z profili zimnogiętych. Balustrada klatki schodowej a także barierka podestu wyższej części hallu wykonane będą ze stali nierdzewnej lub alternatywnie z aluminium o fakturze powierzchni imitującej stal. W projekcie przyjęto rozwiązanie oferowane przez firmę "Alumark". Istotnym uzupełnieniem wystroju będą właściwie dobrane fotele a także donice oraz inne elementy wyposażenia wnętrza. W załączonych kartach katalogowych znajdują się sugestie dotyczące doboru mebli wypoczynkowych Instalacje W obrębie projektowanych prac znajdować się będą głównie instalacje elektrycznie wraz z towarzyszącymi instalacjami alarmu, monitoringu oraz zamka magnetycznego. 4

W przedsionku należy wymienić istniejący grzejnik na nowy. W okładzinach z blachy ukryte będą otwierane drzwiczki zapewniające dostęp do hydrantu pożarowego oraz do tablic elektrycznych.

5 Z uwagi na obecnie panującą nową normę dotyczącą instalacji elektrycznych, należało by wziąć od uwagę wymianę instalacji w obrębie hallu przy okazji wykonywanych prac remontowych. Instalacja centralnego ogrzewania ( poza wymiana grzejnika w przedsionku) pozostaje bez zmian. Proponowany do przedsionka nowy grzejnik - płytowy, "Purmo", o wym.: wys. 30 cm, dł. 80 cm, z zasilaniem od dołu. Sugerowana jest wymiana pionu hydrantu pożarowego. Rodzaj opraw oświetleniowych do zamontowania w suficie jak i w innych miejscach pokazano na rysunkach. Przewidziano dodatkowo oświetlenie szklanej obudowy przestrzeni pod spocznikiem schodów (szkło podwójnie matowione ) w ramiakach aluminiowych oraz od spodu biegu schodów ze spocznika na I piętro, a także nad ladą recepcji. Sugestie odnośnie grupowania poszczególnych punktów świetlnych zapalanych jednocześnie znajdują się na rysunku wytycznych elektrycznych. Należy przyjąć zasadę pozostawienia gniazd i wyłączników w dotychczasowym położeniu, uzupełniając tylko w razie potrzeby o dodatkowe wyłączniki. Należy również doprowadzić zasilanie do czytników kart obecności w lokalizacji pokazanej w projekcie. Proponuje się konsultacje z firmami odpowiedzialnymi za alarmy i monitoring a także instalacje telefoniczną celem wykonania modyfikacji okablowania dla wymienionych instalacji. Należy rozważyć zainstalowanie zamka magnetycznego do drzwi wejściowych, sterowanego z portierni ( dotyczy czasu poza godzinami pracy biura ). Powierzchnia użytkowa: hall wraz z przedsionkiem - 138,1 m 2 portiernia i pokój zaplecza - 23,0 m 2 razem - 161,1 m 2 5

80 cm, z zasilaniem od dołu. Sugerowana jest wymiana pionu hydrantu pożarowego. Rodzaj opraw oświetleniowych do zamontowania w suficie jak i w innych miejscach pokazano na rysunkach.
