1 Profile zimnogięte Typu Z i C

2

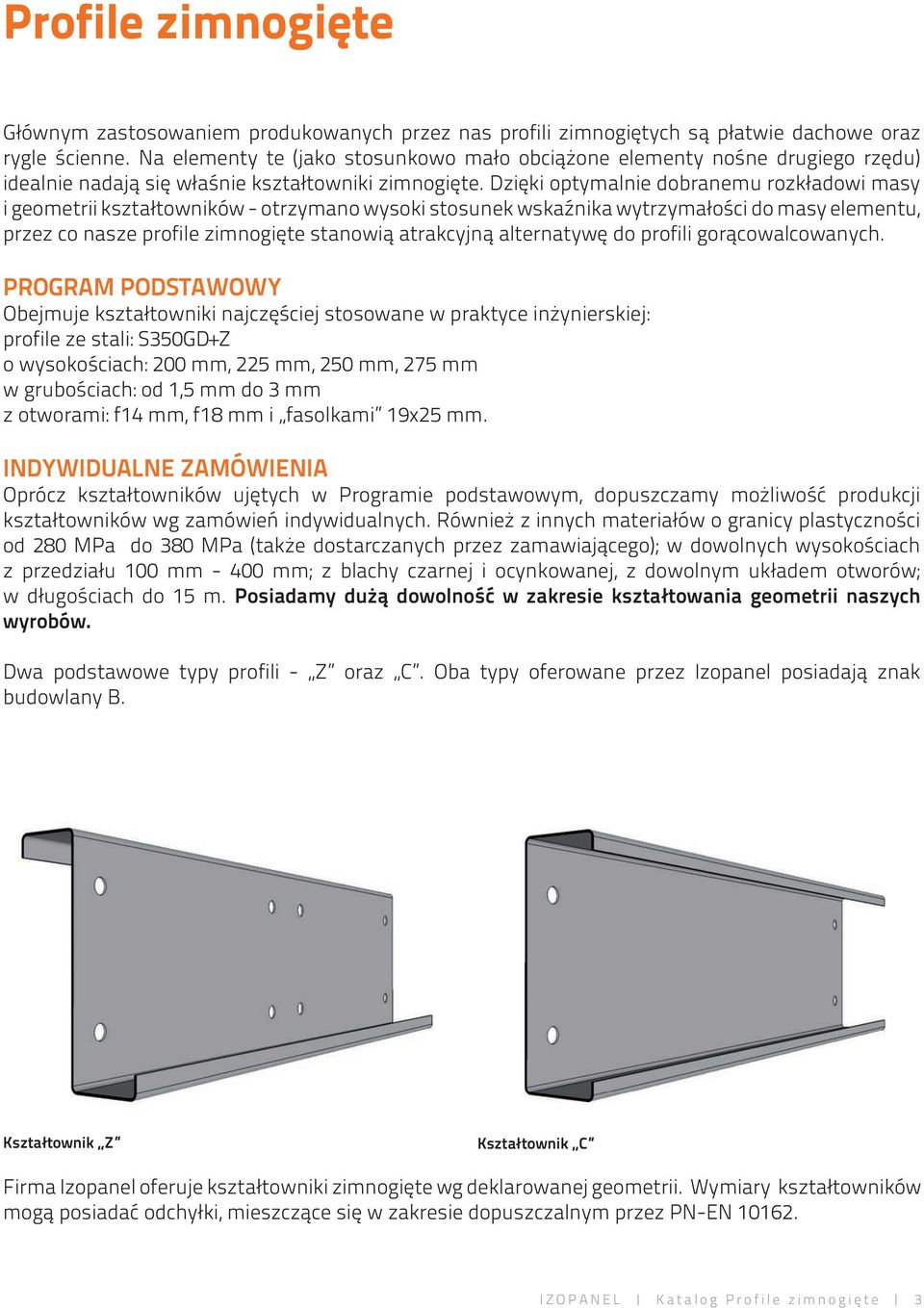

3 Profile zimnogięte Głównym zastosowaniem produkowanych przez nas profili zimnogiętych są płatwie dachowe oraz rygle ścienne. Na elementy te (jako stosunkowo mało obciążone elementy nośne drugiego rzędu) idealnie nadają się właśnie kształtowniki zimnogięte. Dzięki optymalnie dobranemu rozkładowi masy i geometrii kształtowników - otrzymano wysoki stosunek wskaźnika wytrzymałości do masy elementu, przez co nasze profile zimnogięte stanowią atrakcyjną alternatywę do profili gorącowalcowanych. PROGRAM PODSTAWOWY Obejmuje kształtowniki najczęściej stosowane w praktyce inżynierskiej: profile ze stali: S350GD+Z o wysokościach: 200 mm, 225 mm, 250 mm, 275 mm w grubościach: od 1,5 mm do 3 mm z otworami: f14 mm, f18 mm i fasolkami 19x25 mm. INDYWIDUALNE ZAMÓWIENIA Oprócz kształtowników ujętych w Programie podstawowym, dopuszczamy możliwość produkcji kształtowników wg zamówień indywidualnych. Również z innych materiałów o granicy plastyczności od 280 MPa do 380 MPa (także dostarczanych przez zamawiającego); w dowolnych wysokościach z przedziału 100 mm mm; z blachy czarnej i ocynkowanej, z dowolnym układem otworów; w długościach do 15 m. Posiadamy dużą dowolność w zakresie kształtowania geometrii naszych wyrobów. Dwa podstawowe typy profili - Z oraz C. Oba typy oferowane przez Izopanel posiadają znak budowlany B. Kształtownik Z Kształtownik C Firma Izopanel oferuje kształtowniki zimnogięte wg deklarowanej geometrii. Wymiary kształtowników mogą posiadać odchyłki, mieszczące się w zakresie dopuszczalnym przez PN-EN IZOPANEL Katalog Profile zimnogięte 3

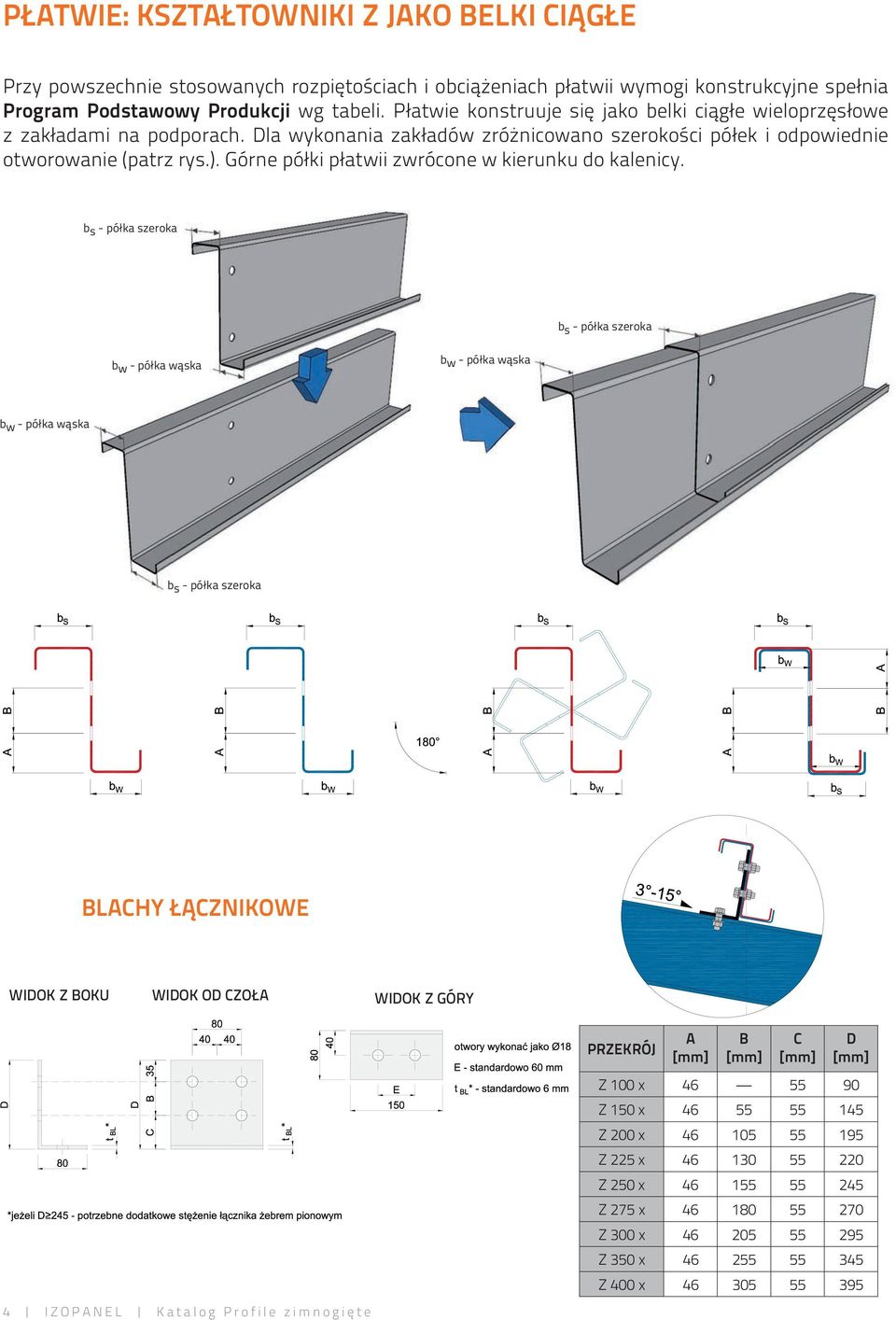

4 PŁATWIE: KSZTAŁTOWNIKI Z JAKO BELKI CIĄGŁE Przy powszechnie stosowanych rozpiętościach i obciążeniach płatwii wymogi konstrukcyjne spełnia Program Podstawowy Produkcji wg tabeli. Płatwie konstruuje się jako belki ciągłe wieloprzęsłowe z zakładami na podporach. Dla wykonania zakładów zróżnicowano szerokości półek i odpowiednie otworowanie (patrz rys.). Górne półki płatwii zwrócone w kierunku do kalenicy. b s - półka szeroka b s - półka szeroka b w - półka wąska b w - półka wąska b w - półka wąska b s - półka szeroka BLACHY ŁĄCZNIKOWE WIDOK Z BOKU WIDOK OD CZOŁA WIDOK Z GÓRY 4 IZOPANEL Katalog Profile zimnogięte PRZEKRÓJ A B C D Z 100 x Z 150 x Z 200 x Z 225 x Z 250 x Z 275 x Z 300 x Z 350 x Z 400 x

5 KSZTAŁTOWNIKI Z Oferowane kształtowniki posiadają znak zgodności B. Kolorem pomarańczowym wyróżniono program podstawowy produkcji, stosowany powszechnie na płatwie i rygle w halach stalowych. Produkujemy zetowniki o innych wymiarach i otworowaniu wg indywidualnych uzgodnień. TABELA CHARAKTERYSTYK GEOMETRYCZNYCH PRZEKROJÓW h t b W b S c 1 c 2 r m A y S y W x L x P I X I Y I XY i X i Y W XD W XG W YL W YP α [kg] [cm 2 ] [cm 4 ] [cm 4 ] [cm 4 ] [cm] [cm] [cm 3 ] [cm 3 ] [cm 3 ] [cm 3 ] [ o ] 100 1, ,5 15,5 4,0 2,65 3, ,8 26,6 29,7 4,1 2,8 11,1 11,6 4,9 5, , ,5 16,5 4,0 3,54 4, ,7 36,6 40,2 4,1 2,8 14,8 15,5 6,7 7, , ,5 16,5 4,0 4,42 5, ,9 47,9 51,6 4,0 2,9 18,4 19,5 8,6 9, , ,5 22,5 4,0 3,54 4, ,3 40,9 60,3 5,9 3,0 20,9 21,6 6,9 7, , ,0 23,0 4,0 4,71 6, ,1 57,0 82,5 5,9 3,1 28,0 29,1 9,4 9, , ,0 23,0 4,0 5,89 7, ,9 74,2 105,7 5,9 3,1 35,1 36,7 12,0 12, , ,5 22,5 4,0 4,12 5, ,6 40,9 82,0 7,7 2,8 30,8 31,7 6,9 7, , ,0 23,0 4,0 5,50 7, ,4 57,0 112,3 7,7 2,8 41,4 42,8 9,4 9, , ,0 23,0 4,0 6,87 8, ,5 74,2 143,9 7,7 2,9 51,9 53,9 12,0 12, , ,0 24,0 4,0 8,24 10, ,7 91,1 174,7 7,7 2,9 62,1 64,9 14,6 15, , ,5 22,5 4,0 4,42 5, ,3 40,9 92,8 8,6 2,7 36,3 37,2 6,9 7, , ,0 23,0 4,0 5,89 7, ,9 57,0 127,2 8,6 2,7 48,7 50,2 9,4 9, , ,0 23,0 4,0 7,36 9, ,0 74,3 163,0 8,6 2,8 61,1 63,3 12,0 12, , ,0 24,0 4,0 8,83 11, ,0 87,2 192,8 8,5 2,8 72,9 75,2 14,3 15, , ,5 22,5 4,0 4,71 5, ,4 40,9 103,7 9,4 2,6 42,0 43,0 6,9 7, , ,0 23,0 4,0 6,28 8, ,0 57,0 142,1 9,4 2,7 56,4 58,0 9,4 10, , ,0 23,0 4,0 7,85 10, ,2 74,3 182,1 9,4 2,7 70,8 73,2 11,9 12, , ,0 24,0 4,0 9,42 12, ,2 91,1 221,4 9,4 2,7 84,9 88,2 14,6 15, , ,0 23,0 4,0 6,68 8, ,1 57,1 157,0 10,3 2,6 64,5 66,3 9,4 10, , ,0 23,0 4,0 8,34 10, ,0 74,3 201,3 10,3 2,6 81,0 83,6 11,9 12, , ,0 24,0 4,0 10,01 12, ,4 91,1 244,8 10,3 2,7 97,2 100,8 14,5 15, , ,5 26,5 4,0 7,46 9, ,8 87,5 227,7 11,3 3,0 79,7 81,7 12,5 13, , ,5 26,5 4,0 9,32 11, ,5 112,2 288,9 11,3 3,1 99,8 102,6 15,7 16, , ,5 27,5 4,0 11,18 14, ,6 138,7 353,3 11,3 3,1 120,0 124,0 19,4 20, , ,0 29,0 4,0 8,64 10, ,4 129,0 344,5 13,1 3,4 107,2 109,5 16,1 16, , ,0 29,0 4,0 10,80 13, ,8 166,5 439,3 13,1 3,5 134,5 137,9 20,5 21, , ,0 30,0 4,0 12,95 16, ,5 203,3 533,0 13,1 3,5 161,5 166,2 24,9 26, , ,0 29,0 4,0 9,42 11, ,5 129,1 395,8 14,8 3,3 129,6 132,1 16,1 17, , ,0 29,0 4,0 11,78 15, ,7 166,5 504,7 14,8 3,3 162,6 166,4 20,5 21, , ,0 30,0 4,0 14,13 18, ,9 203,3 612,6 14,8 3,4 195,4 200,6 24,9 26,6 9 W obliczeniach przyjęto wymiary nominalne zgodnie z PN-EN pkt (3). Grubość obliczeniową przyjęto wg PN-EN pkt (3) t cor = t nom - t zinc ; t zinc = 0,04mm dla typowej powłoki cynkowej Z275 h - wysokość profilu t - grubość ścianki b w - szerokość półki wąskiej b s - szerokość półki szerokiej c 1 - wysokość usztywnienia półki szerokiej c 2 - wysokość usztywnienia półki wąskiej r - promień wewnętrzny zagięcia m - masa 1 mb profilu A - pole przekroju profilu y S - odległość środka ciężkości od skrajnych włókien półki szerokiej y W - odległość środka ciężkości od skrajnych włókien półki wąskiej x L - odległość środka ciężkości od skrajnych włókien usztywnienia c1 x P - odległość środka ciężkości od skrajnych włókien usztywnienia c2 I X - moment bezwładności przekroju względem osi X I Y - moment bezwładności przekroju względem osi Y I XY - moment dewiacyjny (odśrodkowy) i X - promień bezwładności przekroju względem osi X i Y - promień bezwładności przekroju względem osi Y W XG - wskaźnik wytrzymałości skrajnych włókien półki górnej względem osi X W XD - wskaźnik wytrzymałości skrajnych włókien półki dolnej względem osi X W YL - wskaźnik wytrzymałości skrajnych włókien usztywnienia c1 względem osi Y W YP - wskaźnik wytrzymałości skrajnych włókien usztywnienia c2 względem osi Y α - kąt między układem osi początkowych XY a układem osi głównych η, ε η, ε - centralne osie główne IZOPANEL Katalog Profile zimnogięte 5

6 PRZEKRÓJ OTWOROWANIE DLA PŁATWII MOŻLIWOŚCI OTWOROWANIA* - WIDOK W ROZWINIĘCIU 6 IZOPANEL Katalog Profile zimnogięte

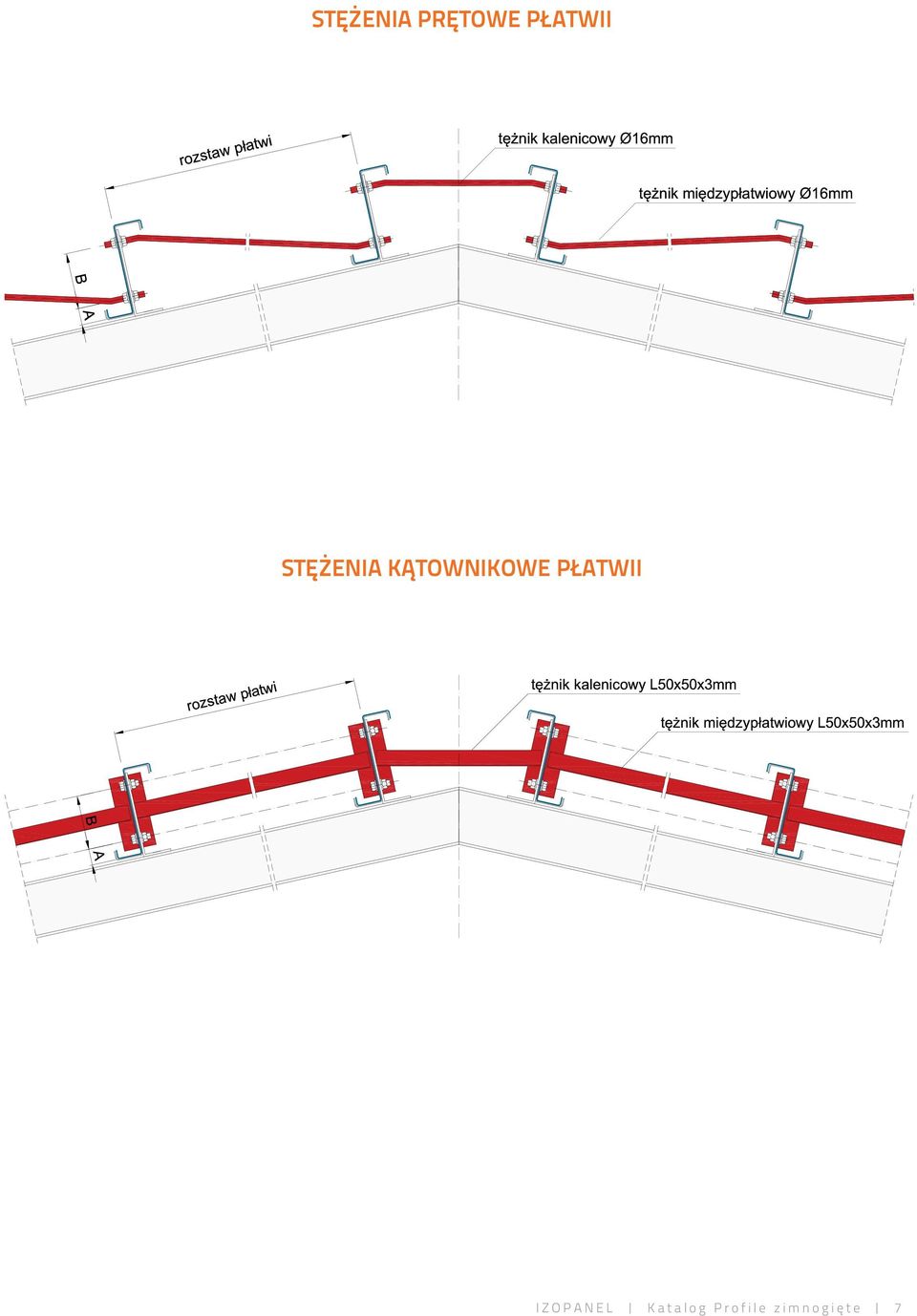

7 STĘŻENIA PRĘTOWE PŁATWII STĘŻENIA KĄTOWNIKOWE PŁATWII IZOPANEL Katalog Profile zimnogięte 7

8 RYGLE: KSZTAŁTOWNIKI C JAKO BELKI CIĄGŁE Przy powszechnie stosowanych rozpiętościach i obciążeniach rygli wymogi konstrukcyjne spełnia Program Podstawowy Produkcji wg tabeli. Rygle konstruuje się jako belki ciągłe wieloprzęsłowe z zakładami na podporach. Wykonanie zakładów umożliwia nakładka ciągłości i odpowiednie otworowanie (patrz rys.). PRZEKRÓJ h U b U t U U 100 x ,5 U 150x ,5 U 200 x ,0 U 225 x ,0 U 250 x ,0 U 275 x ,0 U 300 x ,0 U 350 x ,0 BLACHY ŁĄCZNIKOWE WIDOK Z BOKU WIDOK OD CZOŁA WIDOK Z GÓRY 8 IZOPANEL Katalog Profile zimnogięte PRZEKRÓJ A B C D F C 100 x 47, ,5 C 150 x 47, ,5 C 200 x 47, ,0 C 225 x 47, ,0 C 250 x 47, ,0 C 275 x 47, ,0 C 300 x 47, ,0 C 350 x 47, ,0

9 KSZTAŁTOWNIKI C Oferowane kształtowniki posiadają znak zgodności B. Kolorem zielonym wyróżniono program podstawowy produkcji, stosowany powszechnie na płatwie i rygle w halach stalowych. Produkujemy ceowniki o innych wymiarach i otworowaniu wg indywidualnych uzgodnień. TABELA CHARAKTERYSTYK GEOMETRYCZNYCH PRZEKROJÓW h t b c r m A y G y D x S x P I X I Y I XY i X i Y W XD W XG W YS W YP [kg] [cm 2 ] [cm 4 ] [cm 4 ] [cm 4 ] [cm] [cm] [cm 3 ] [cm 3 ] [cm 3 ] [cm 3 ] 100 1, ,0 4,0 2,65 3, ,9 14,8 0,0 4,1 2,1 11,4 11,4 7,5 4, , ,5 4,0 3,54 4, ,2 19,6 0,0 4,0 2,1 15,0 15,0 9,9 5, , ,0 4,0 4,42 5, ,3 24,7 0,0 4,0 2,1 18,7 18,7 12,2 7, , ,5 4,0 3,54 4, ,3 25,4 0,0 6,0 2,4 21,5 21,5 12,5 6, , ,0 4,0 4,71 6, ,2 34,2 0,0 6,0 2,4 28,7 28,7 16,5 8, , ,5 4,0 5,89 7, ,4 43,0 0,0 5,9 2,4 35,8 35,8 20,4 10, , ,5 4,0 4,12 5, ,4 27,8 0,0 7,8 2,3 31,5 31,5 15,8 6, , ,0 4,0 5,50 7, ,1 37,5 0,0 7,7 2,3 42,2 42,2 20,8 8, , ,5 4,0 6,87 8, ,9 47,2 0,0 7,7 2,3 52,8 52,8 25,7 10, , ,0 4,0 8,24 10, ,8 57,0 0,0 7,7 2,3 63,3 63,3 30,4 13, , ,5 4,0 4,42 5, ,5 28,8 0,0 8,6 2,3 37,0 37,0 17,4 6, , ,0 4,0 5,89 7, ,8 38,8 0,0 8,6 2,3 49,6 49,6 23,0 8, , ,5 4,0 7,36 9, ,3 48,9 0,0 8,6 2,3 62,1 62,1 28,3 10, , ,0 4,0 8,83 11, ,9 59,1 0,0 8,6 2,3 74,5 74,5 33,5 13, , ,5 4,0 4,71 5, ,1 29,6 0,0 9,5 2,2 42,8 42,8 19,1 6, , ,0 4,0 6,28 8, ,1 40,0 0,0 9,4 2,2 57,4 57,4 25,1 8, , ,5 4,0 7,85 10, ,4 50,4 0,0 9,4 2,2 71,9 71,9 31,0 11, , ,0 4,0 9,42 12, ,8 60,9 0,0 9,4 2,2 86,3 86,3 36,6 13, , ,0 4,0 6,68 8, ,6 41,0 0,0 10,3 2,2 65,6 65,6 27,2 8, , ,5 4,0 8,34 10, ,1 51,7 0,0 10,3 2,2 82,2 82,2 33,5 11, , ,0 4,0 10,01 12, ,9 62,5 0,0 10,2 2,2 98,8 98,8 39,6 13, , ,5 4,0 7,46 9, ,4 62,9 0,0 11,3 2,6 81,0 81,0 35,2 11, , ,0 4,0 9,32 11, ,5 79,3 0,0 11,3 2,6 101,6 101,6 43,5 14, , ,5 4,0 11,18 14, ,5 95,8 0,0 11,3 2,6 122,1 122,1 51,4 18, , ,0 4,0 8,64 10, ,6 93,1 0,0 13,2 2,9 108,7 108,7 46,9 15, , ,5 4,0 10,80 13, ,7 117,4 0,0 13,1 2,9 136,3 136,3 58,1 19, , ,0 4,0 12,95 16, ,5 141,9 0,0 13,1 2,9 163,9 163,9 68,9 23, , ,0 4,0 9,42 11, ,8 96,3 0,0 14,8 2,8 131,3 131,3 52,7 15, , ,5 4,0 11,78 15, ,9 121,5 0,0 14,8 2,8 164,7 164,7 65,1 19, , ,0 4,0 14,13 18, ,1 146,9 0,0 14,8 2,8 198,0 198,0 77,1 23,3 W obliczeniach przyjęto wymiary nominalne zgodnie z PN-EN pkt (3). Grubość obliczeniową przyjęto wg PN-EN pkt (3) t cor = t nom - t zinc ; t zinc = 0,04mm dla typowej powłoki cynkowej Z275 h - wysokość profilu t - grubość ścianki b - szerokość półki c - wysokość usztywnienia półek r - promień wewnętrzny zagięcia m - masa 1 mb profilu A - pole przekroju profilu y G - odległość środka ciężkości od skrajnych włókien półki górnej y D - odległość środka ciężkości od skrajnych włókien półki dolnej x S - odległość środka ciężkości od skrajnych włókien środnika x P - odległość środka ciężkości od skrajnych włókien usztywnienia c I X - moment bezwładności przekroju względem osi X I Y - moment bezwładności przekroju względem osi Y I XY - moment dewiacyjny (odśrodkowy) i X - promień bezwładności przekroju względem osi X i Y - promień bezwładności przekroju względem osi Y W XG - wskaźnik wytrzymałości skrajnych włókien półki górnej względem osi X W XD - wskaźnik wytrzymałości skrajnych włókien półki dolnej względem osi X W YS - wskaźnik wytrzymałości skrajnych włókien środnika względem osi Y W YP - wskaźnik wytrzymałości skrajnych włókien usztywnienia c względem osi Y IZOPANEL Katalog Profile zimnogięte 9

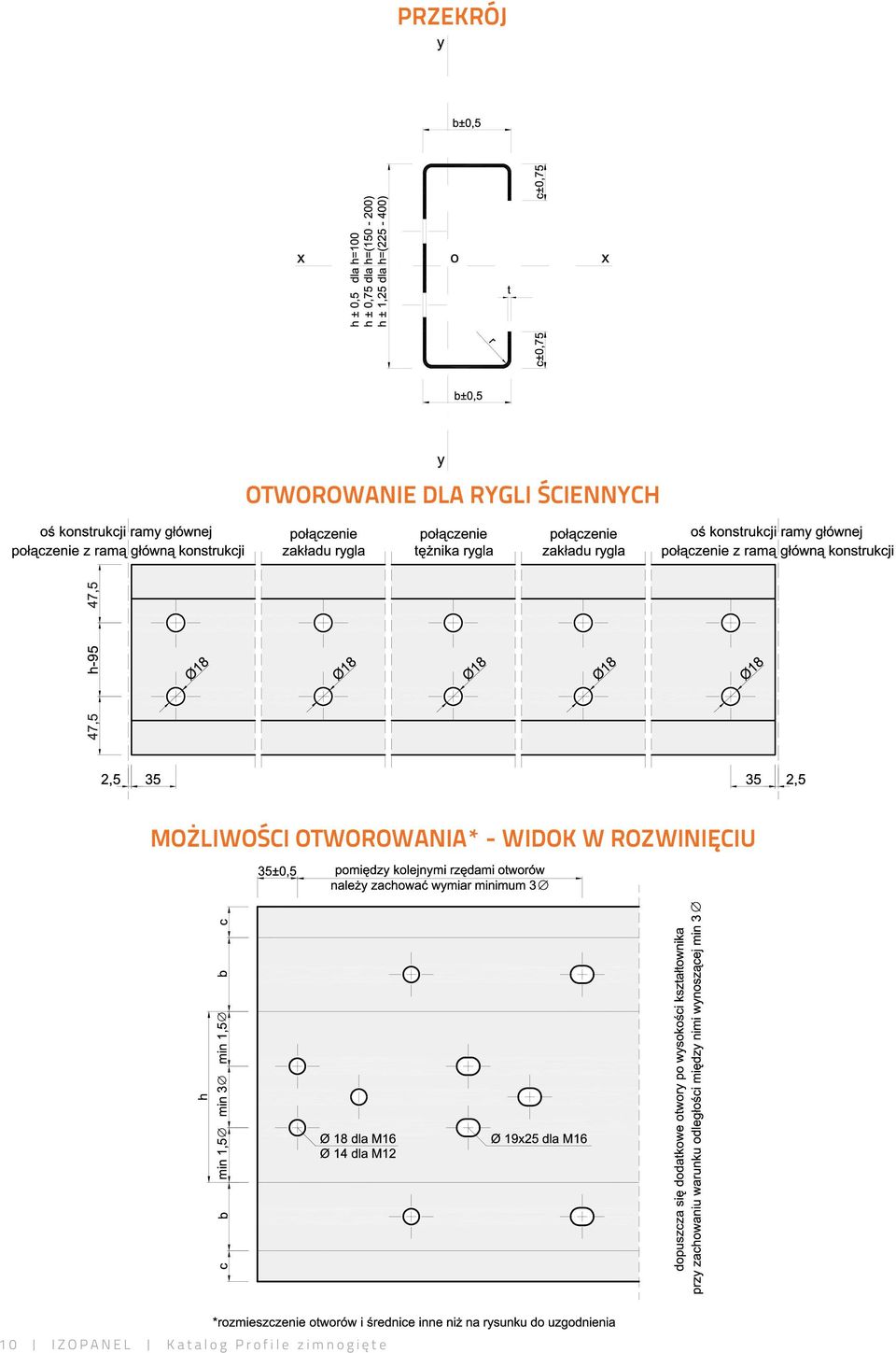

10 PRZEKRÓJ OTWOROWANIE DLA RYGLI ŚCIENNYCH MOŻLIWOŚCI OTWOROWANIA* - WIDOK W ROZWINIĘCIU 10 IZOPANEL Katalog Profile zimnogięte

11

12 Siedziba: Gdańsk, ul. Budowlanych 36 tel fax Region: pomorski tel zachodniopomorski tel warmińsko-mazurski, kujawsko-pomorski tel , mazowiecki, podlaski tel wielkopolski tel dolnośląski tel śląski, opolski tel podkarpacki, lubelski tel łódzki, świętokrzyski tel , Współpraca z biurami projektowymi: zachodniopomorskie, pomorskie, kujawsko-pomorskie - tel W związku z dynamicznym rozwojem firmy oraz możliwymi zmianami technologicznymi, Izopanel zastrzega sobie prawo zmian w niniejszym katalogu bez uprzedzania. Katalog nie jest ofertą w rozumieniu par. 66 i nast.. KC. Stan na 02/2014; Najaktualniejsza wersja katalogu zawsze w języku polskim, dostępna na naszej stronie internetowej. Deklaracje Właściwości Użytkowych oraz Aprobaty Techniczne (dostępne na naszej stronie internetowej) są (w przeciwieństwie do niniejszego opracowania mającego charakter poglądowy) dokumentami, które jako jedyne pełnoprawnie definiują i określają deklarowane poziomy wartości Właściwości Użytkowych przedstawianych produktów. Nasze tabele wytrzymałościowe nie zwalniają projektantów konstrukcji z obowiązku wykonania obliczeń statycznych dających się sprawdzić, w myśl polskiego prawa budowlanego
