1 DTR // Wyłączniki linkowe zatrzymania awaryjnego Ex ZS 90 S BEZPIECZNA APARATURA ŁĄCZENIOWA NN DO ZŁOŻONYCH I KRYTYCZNYCH ZASTOSOWAŃ // EXTREME

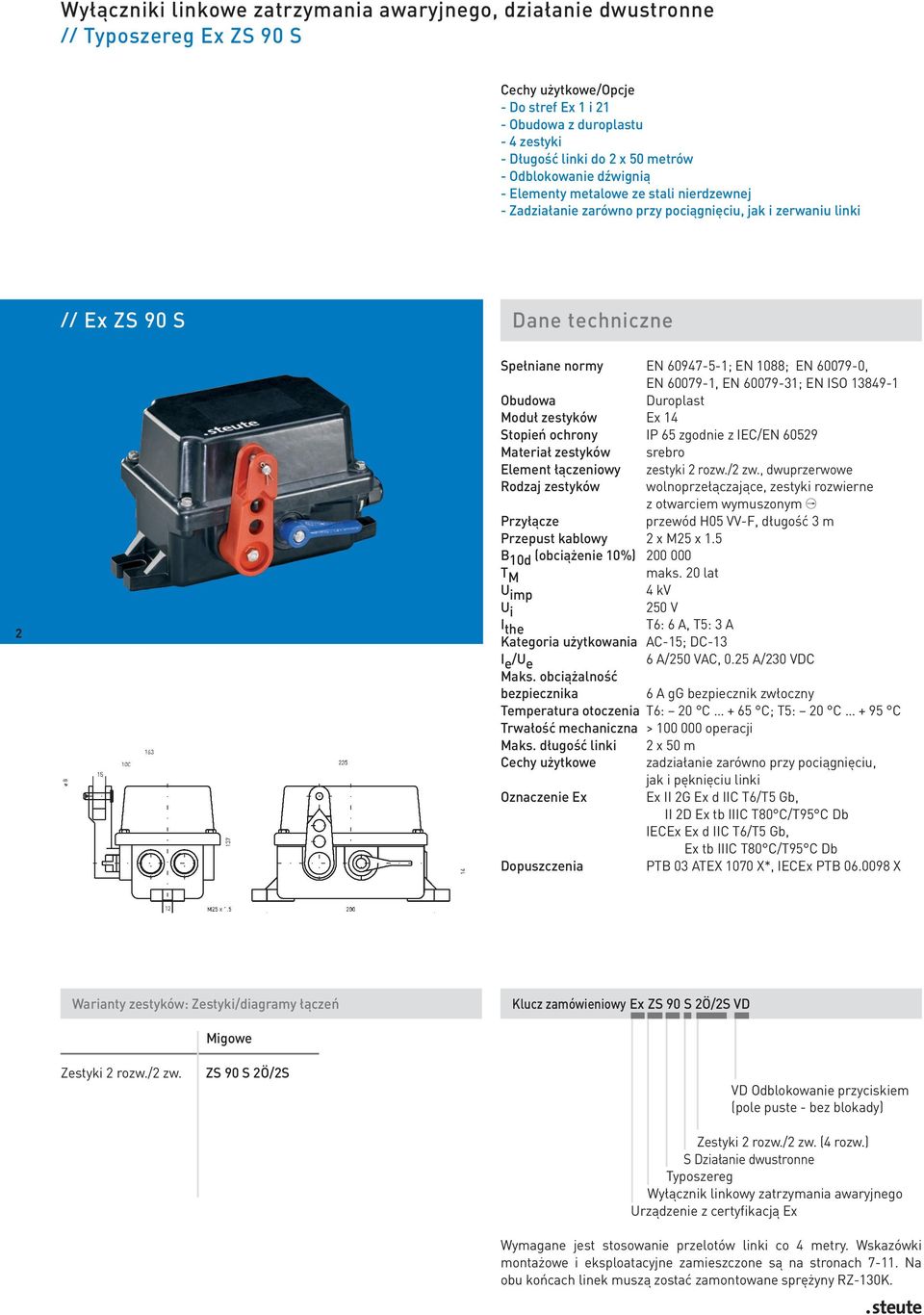

2 Wyłączniki linkowe zatrzymania awaryjnego, działanie dwustronne // Typoszereg Ex ZS 90 S - Do stref Ex 1 i 21 - Obudowa z duroplastu - 4 zestyki - Długość linki do 2 x 50 metrów - Odblokowanie dźwignią - Elementy metalowe ze stali nierdzewnej - Zadziałanie zarówno przy pociągnięciu, jak i zerwaniu linki // Ex ZS 90 S Dane techniczne 2 Spełniane normy EN ; EN 1088; EN , EN , EN ; EN ISO Obudowa Duroplast Moduł zestyków Ex 14 Stopień ochrony IP 65 zgodnie z IEC/EN Materiał zestyków srebro Element łączeniowy zestyki 2 rozw./2 zw., dwuprzerwowe Rodzaj zestyków wolnoprzełączające, zestyki rozwierne z otwarciem wymuszonym A Przyłącze przewód H05 VV-F, długość 3 m Przepust kablowy 2 x M25 x 1.5 B 10d (obciążenie 10%) T M maks. 20 lat U imp 4 kv U i 250 V I the T6: 6 A, T5: 3 A Kategoria użytkowania AC-15; DC-13 I e /U e 6 A/250 VAC, 0.25 A/230 VDC Maks. obciążalność bezpiecznika 6 A gg bezpiecznik zwłoczny Temperatura otoczenia T6: 20 C + 65 C; T5: 20 C + 95 C Trwałość mechaniczna > operacji Maks. długość linki 2 x 50 m Cechy użytkowe zadziałanie zarówno przy pociągnięciu, jak i pęknięciu linki Oznaczenie Ex Ex II 2G Ex d IIC T6/T5 Gb, II 2D Ex tb IIIC T80 C/T95 C Db IECEx Ex d IIC T6/T5 Gb, Ex tb IIIC T80 C/T95 C Db Dopuszczenia PTB 03 ATEX 1070 X*, IECEx PTB X Warianty zestyków: Zestyki/diagramy łączeń Klucz zamówieniowy Ex ZS 90 S 2Ö/2S VD Zestyki 2 rozw./2 zw. Migowe ZS 90 S 2Ö/2S VD Odblokowanie przyciskiem (pole puste - bez blokady) Zestyki 2 rozw./2 zw. (4 rozw.) S Działanie dwustronne Typoszereg Wyłącznik linkowy zatrzymania awaryjnego Urządzenie z certyfikacją Ex Wymagane jest stosowanie przelotów linki co 4 metry. Wskazówki montażowe i eksploatacyjne zamieszczone są na stronach Na obu końcach linek muszą zostać zamontowane sprężyny RZ-130K.

3 Wyłączniki linkowe zatrzymania awaryjnego, działanie dwustronne // Typoszereg Ex ZS 90 S, opcje Cechy/Opcje - Elementy metalowe (śruby i dźwignia) wykonane ze stali nierdzewnej - Wersja bez dźwigni odblokowania na życzenie 3

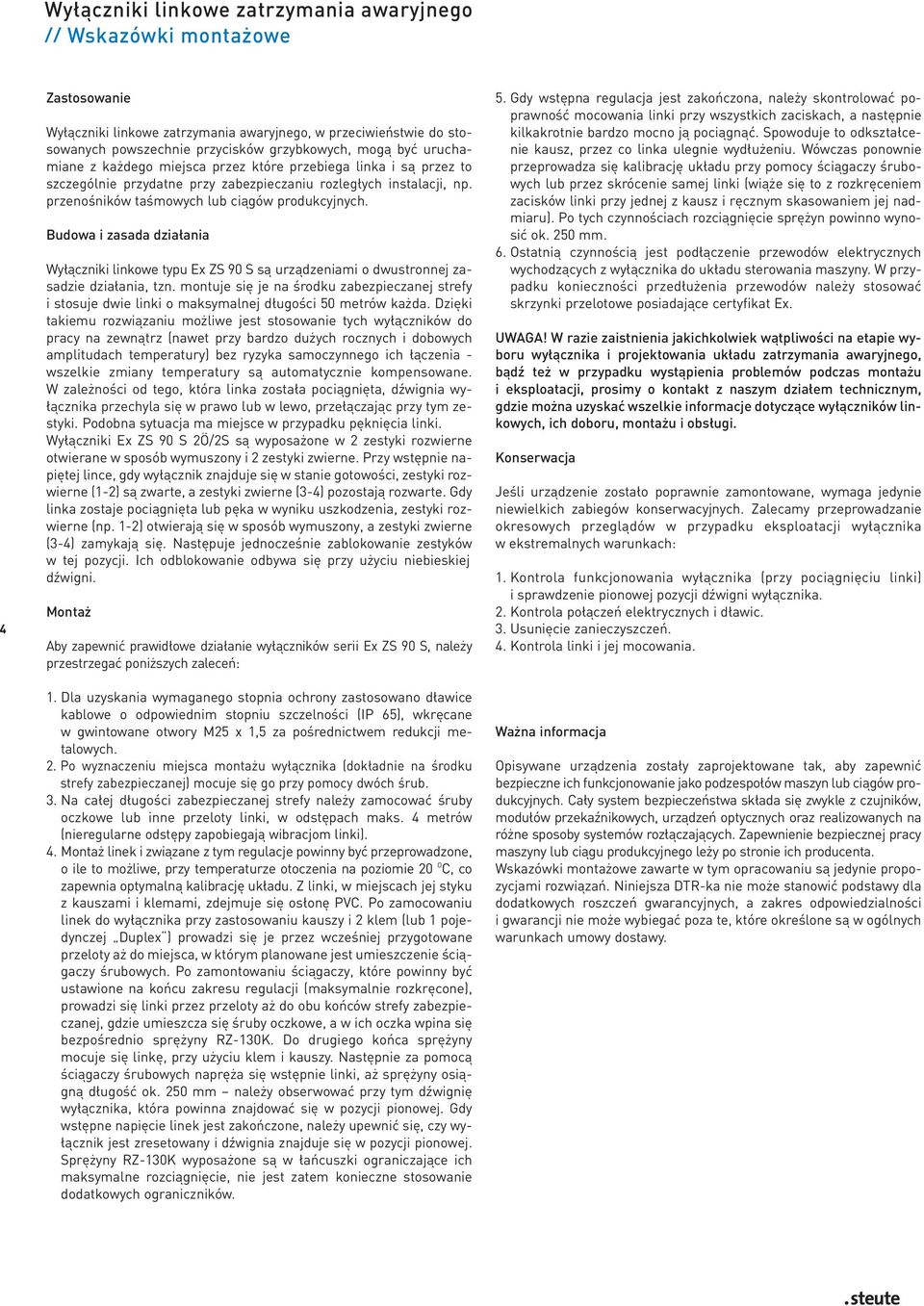

4 Wyłączniki linkowe zatrzymania awaryjnego // Wskazówki montażowe 4 Zastosowanie Wyłączniki linkowe zatrzymania awaryjnego, w przeciwieństwie do stosowanych powszechnie przycisków grzybkowych, mogą być uruchamiane z każdego miejsca przez które przebiega linka i są przez to szczególnie przydatne przy zabezpieczaniu rozległych instalacji, np. przenośników taśmowych lub ciągów produkcyjnych. Budowa i zasada działania Wyłączniki linkowe typu Ex ZS 90 S są urządzeniami o dwustronnej zasadzie działania, tzn. montuje się je na środku zabezpieczanej strefy i stosuje dwie linki o maksymalnej długości 50 metrów każda. Dzięki takiemu rozwiązaniu możliwe jest stosowanie tych wyłączników do pracy na zewnątrz (nawet przy bardzo dużych rocznych i dobowych amplitudach temperatury) bez ryzyka samoczynnego ich łączenia - wszelkie zmiany temperatury są automatycznie kompensowane. W zależności od tego, która linka została pociągnięta, dźwignia wyłącznika przechyla się w prawo lub w lewo, przełączając przy tym zestyki. Podobna sytuacja ma miejsce w przypadku pęknięcia linki. Wyłączniki Ex ZS 90 S 2Ö/2S są wyposażone w 2 zestyki rozwierne otwierane w sposób wymuszony i 2 zestyki zwierne. Przy wstępnie napiętej lince, gdy wyłącznik znajduje się w stanie gotowości, zestyki rozwierne (1-2) są zwarte, a zestyki zwierne (3-4) pozostają rozwarte. Gdy linka zostaje pociągnięta lub pęka w wyniku uszkodzenia, zestyki rozwierne (np. 1-2) otwierają się w sposób wymuszony, a zestyki zwierne (3-4) zamykają się. Następuje jednocześnie zablokowanie zestyków w tej pozycji. Ich odblokowanie odbywa się przy użyciu niebieskiej dźwigni. Montaż Aby zapewnić prawidłowe działanie wyłączników serii Ex ZS 90 S, należy przestrzegać poniższych zaleceń: 1. Dla uzyskania wymaganego stopnia ochrony zastosowano dławice kablowe o odpowiednim stopniu szczelności (IP 65), wkręcane w gwintowane otwory M25 x 1,5 za pośrednictwem redukcji metalowych. 2. Po wyznaczeniu miejsca montażu wyłącznika (dokładnie na środku strefy zabezpieczanej) mocuje się go przy pomocy dwóch śrub. 3. Na całej długości zabezpieczanej strefy należy zamocować śruby oczkowe lub inne przeloty linki, w odstępach maks. 4 metrów (nieregularne odstępy zapobiegają wibracjom linki). 4. Montaż linek i związane z tym regulacje powinny być przeprowadzone, o ile to możliwe, przy temperaturze otoczenia na poziomie 20 O C, co zapewnia optymalną kalibrację układu. Z linki, w miejscach jej styku z kauszami i klemami, zdejmuje się osłonę PVC. Po zamocowaniu linek do wyłącznika przy zastosowaniu kauszy i 2 klem (lub 1 pojedynczej Duplex ) prowadzi się je przez wcześniej przygotowane przeloty aż do miejsca, w którym planowane jest umieszczenie ściągaczy śrubowych. Po zamontowaniu ściągaczy, które powinny być ustawione na końcu zakresu regulacji (maksymalnie rozkręcone), prowadzi się linki przez przeloty aż do obu końców strefy zabezpieczanej, gdzie umieszcza się śruby oczkowe, a w ich oczka wpina się bezpośrednio sprężyny RZ-130K. Do drugiego końca sprężyny mocuje się linkę, przy użyciu klem i kauszy. Następnie za pomocą ściągaczy śrubowych napręża się wstępnie linki, aż sprężyny osiągną długość ok. 250 mm należy obserwować przy tym dźwignię wyłącznika, która powinna znajdować się w pozycji pionowej. Gdy wstępne napięcie linek jest zakończone, należy upewnić się, czy wyłącznik jest zresetowany i dźwignia znajduje się w pozycji pionowej. Sprężyny RZ-130K wyposażone są w łańcuszki ograniczające ich maksymalne rozciągnięcie, nie jest zatem konieczne stosowanie dodatkowych ograniczników. 5. Gdy wstępna regulacja jest zakończona, należy skontrolować poprawność mocowania linki przy wszystkich zaciskach, a następnie kilkakrotnie bardzo mocno ją pociągnąć. Spowoduje to odkształcenie kausz, przez co linka ulegnie wydłużeniu. Wówczas ponownie przeprowadza się kalibrację układu przy pomocy ściągaczy śrubowych lub przez skrócenie samej linki (wiąże się to z rozkręceniem zacisków linki przy jednej z kausz i ręcznym skasowaniem jej nadmiaru). Po tych czynnościach rozciągnięcie sprężyn powinno wynosić ok. 250 mm. 6. Ostatnią czynnością jest podłączenie przewodów elektrycznych wychodzących z wyłącznika do układu sterowania maszyny. W przypadku konieczności przedłużenia przewodów należy stosować skrzynki przelotowe posiadające certyfikat Ex. UWAGA! W razie zaistnienia jakichkolwiek wątpliwości na etapie wyboru wyłącznika i projektowania układu zatrzymania awaryjnego, bądź też w przypadku wystąpienia problemów podczas montażu i eksploatacji, prosimy o kontakt z naszym działem technicznym, gdzie można uzyskać wszelkie informacje dotyczące wyłączników linkowych, ich doboru, montażu i obsługi. Konserwacja Jeśli urządzenie zostało poprawnie zamontowane, wymaga jedynie niewielkich zabiegów konserwacyjnych. Zalecamy przeprowadzanie okresowych przeglądów w przypadku eksploatacji wyłącznika w ekstremalnych warunkach: 1. Kontrola funkcjonowania wyłącznika (przy pociągnięciu linki) i sprawdzenie pionowej pozycji dźwigni wyłącznika. 2. Kontrola połączeń elektrycznych i dławic. 3. Usunięcie zanieczyszczeń. 4. Kontrola linki i jej mocowania. Ważna informacja Opisywane urządzenia zostały zaprojektowane tak, aby zapewnić bezpieczne ich funkcjonowanie jako podzespołów maszyn lub ciągów produkcyjnych. Cały system bezpieczeństwa składa się zwykle z czujników, modułów przekaźnikowych, urządzeń optycznych oraz realizowanych na różne sposoby systemów rozłączających. Zapewnienie bezpiecznej pracy maszyny lub ciągu produkcyjnego leży po stronie ich producenta. Wskazówki montażowe zawarte w tym opracowaniu są jedynie propozycjami rozwiązań. Niniejsza DTR-ka nie może stanowić podstawy dla dodatkowych roszczeń gwarancyjnych, a zakres odpowiedzialności i gwarancji nie może wybiegać poza te, które określone są w ogólnych warunkach umowy dostawy.

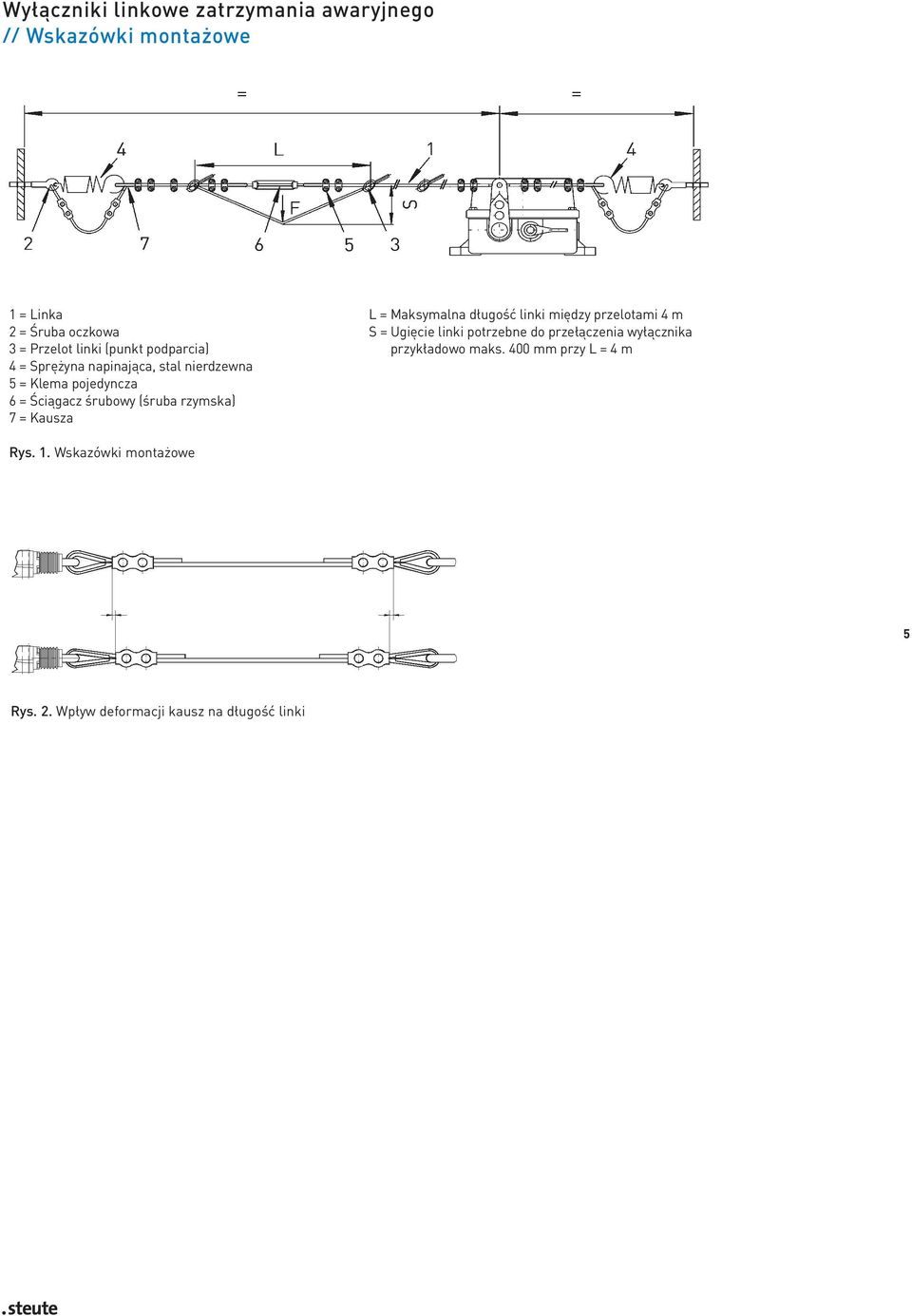

5 Wyłączniki linkowe zatrzymania awaryjnego // Wskazówki montażowe 1 = Linka 2 = Śruba oczkowa 3 = Przelot linki (punkt podparcia) 4 = Sprężyna napinająca, stal nierdzewna 5 = Klema pojedyncza 6 = Ściągacz śrubowy (śruba rzymska) 7 = Kausza L = Maksymalna długość linki między przelotami 4 m S = Ugięcie linki potrzebne do przełączenia wyłącznika przykładowo maks. 400 mm przy L = 4 m Rys. 1. Wskazówki montażowe 5 Rys. 2. Wpływ deformacji kausz na długość linki

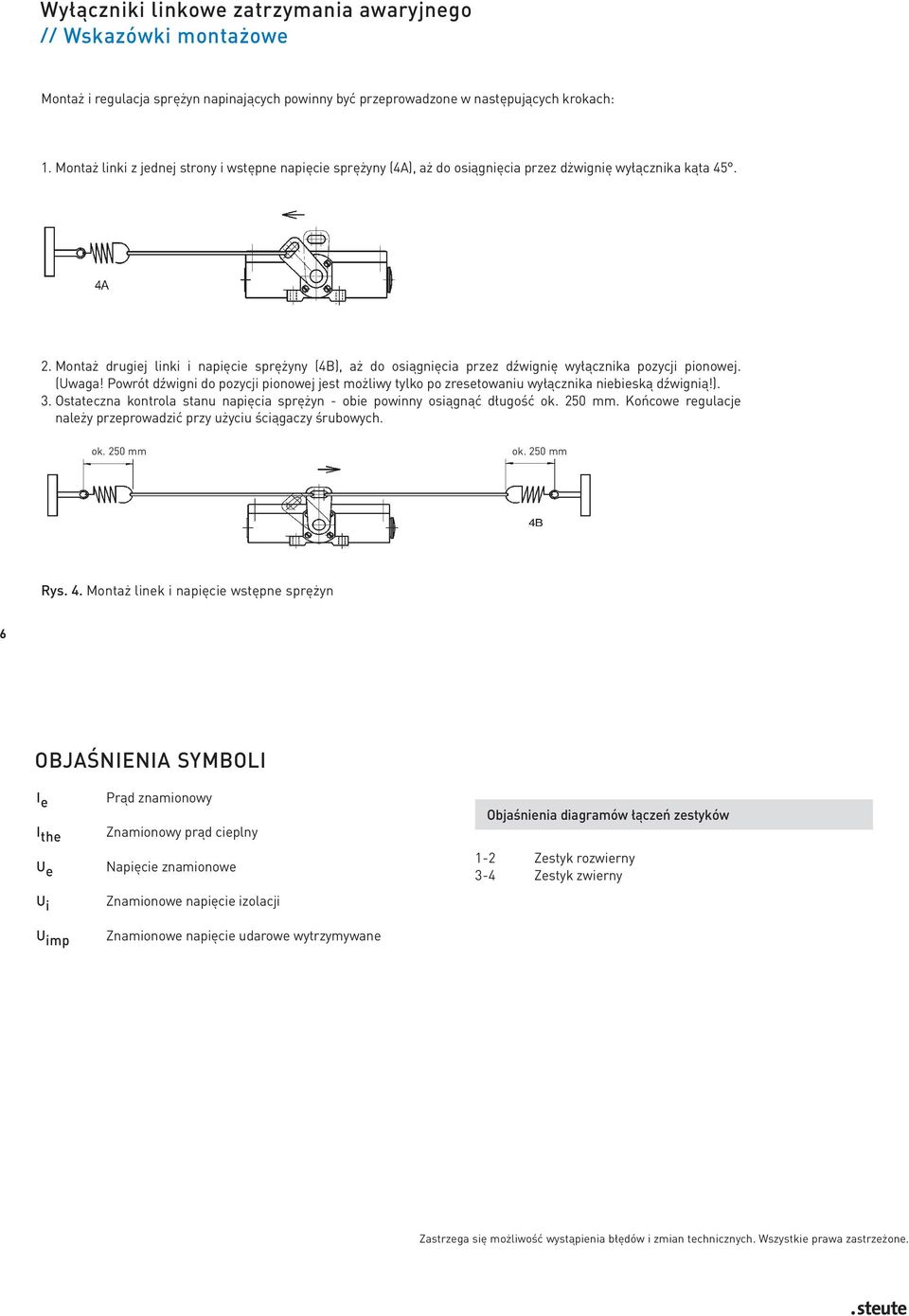

6 Wyłączniki linkowe zatrzymania awaryjnego // Wskazówki montażowe Montaż i regulacja sprężyn napinających powinny być przeprowadzone w następujących krokach: 1. Montaż linki z jednej strony i wstępne napięcie sprężyny (4A), aż do osiągnięcia przez dżwignię wyłącznika kąta Montaż drugiej linki i napięcie sprężyny (4B), aż do osiągnięcia przez dźwignię wyłącznika pozycji pionowej. (Uwaga! Powrót dźwigni do pozycji pionowej jest możliwy tylko po zresetowaniu wyłącznika niebieską dźwignią!). 3. Ostateczna kontrola stanu napięcia sprężyn - obie powinny osiągnąć długość ok. 250 mm. Końcowe regulacje należy przeprowadzić przy użyciu ściągaczy śrubowych. ok. 250 mm ok. 250 mm Rys. 4. Montaż linek i napięcie wstępne sprężyn 6 OBJAŚNIENIA SYMBOLI I e I the U e U i U imp Prąd znamionowy Znamionowy prąd cieplny Napięcie znamionowe Znamionowe napięcie izolacji Znamionowe napięcie udarowe wytrzymywane Objaśnienia diagramów łączeń zestyków 1-2 Zestyk rozwierny 3-4 Zestyk zwierny Zastrzega się możliwość wystąpienia błędów i zmian technicznych. Wszystkie prawa zastrzeżone.

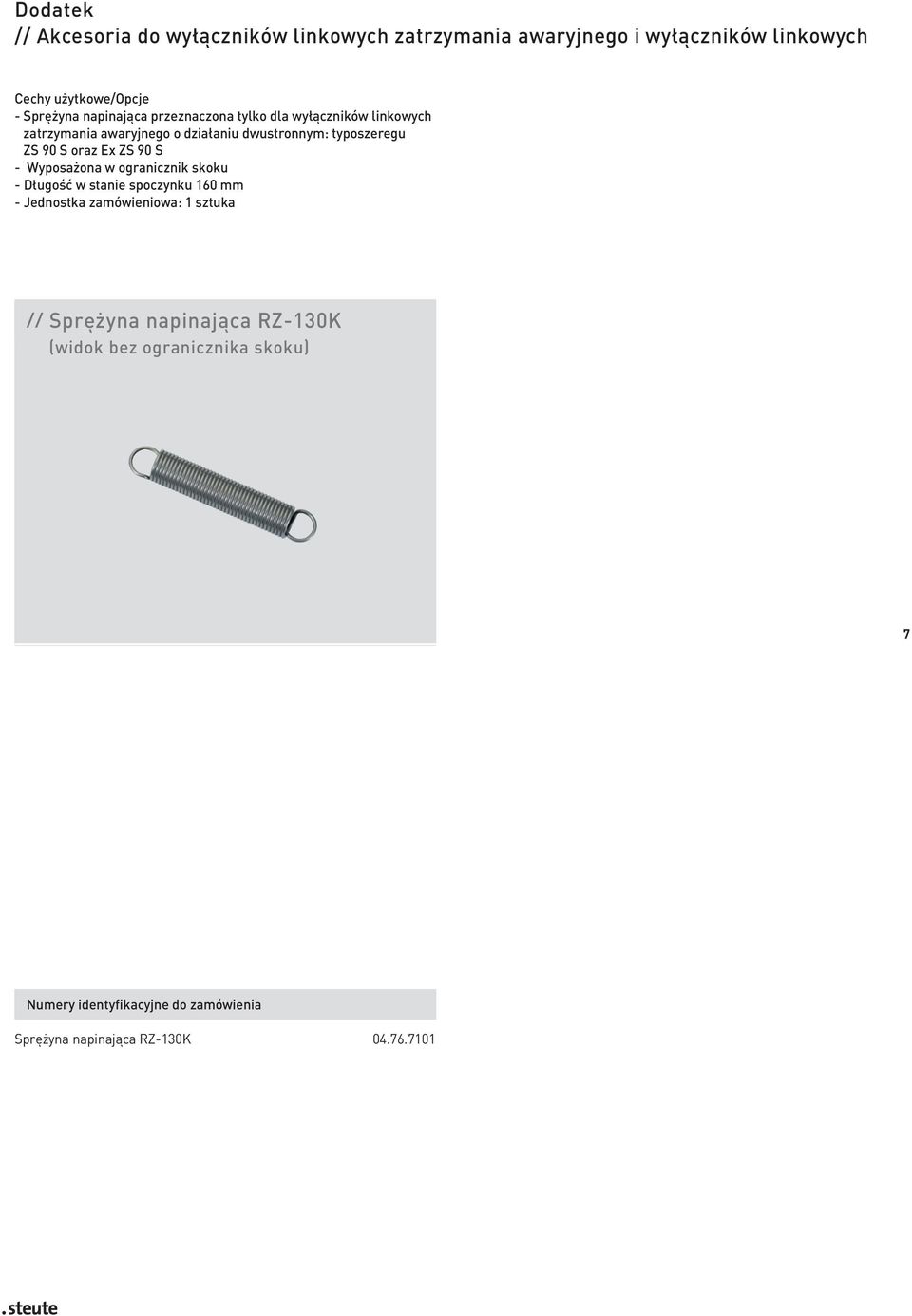

7 Dodatek // Akcesoria do wyłączników linkowych zatrzymania awaryjnego i wyłączników linkowych - Sprężyna napinająca przeznaczona tylko dla wyłączników linkowych zatrzymania awaryjnego o działaniu dwustronnym: typoszeregu ZS 90 S oraz Ex ZS 90 S - Wyposażona w ogranicznik skoku - Długość w stanie spoczynku 160 mm // Sprężyna napinająca RZ-130K (widok bez ogranicznika skoku) 7 Sprężyna napinająca RZ-130K

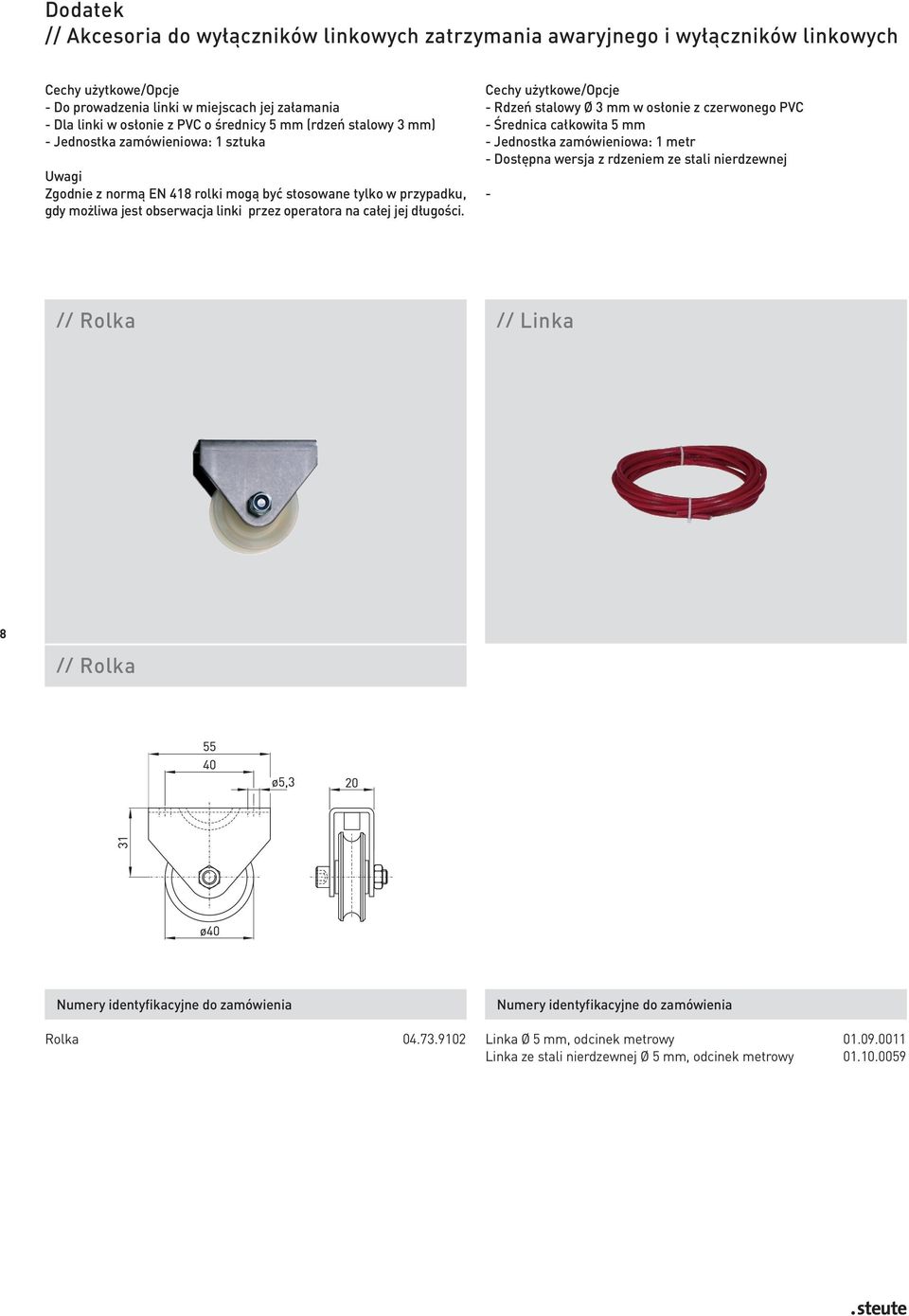

8 Dodatek // Akcesoria do wyłączników linkowych zatrzymania awaryjnego i wyłączników linkowych - Do prowadzenia linki w miejscach jej załamania - Dla linki w osłonie z PVC o średnicy 5 mm (rdzeń stalowy 3 mm) Uwagi Zgodnie z normą EN 418 rolki mogą być stosowane tylko w przypadku, gdy możliwa jest obserwacja linki przez operatora na całej jej długości. - Rdzeń stalowy Ø 3 mm w osłonie z czerwonego PVC - Średnica całkowita 5 mm - Jednostka zamówieniowa: 1 metr - Dostępna wersja z rdzeniem ze stali nierdzewnej - // Rolka // Linka 8 // Rolka Rolka Linka Ø 5 mm, odcinek metrowy Linka ze stali nierdzewnej Ø 5 mm, odcinek metrowy

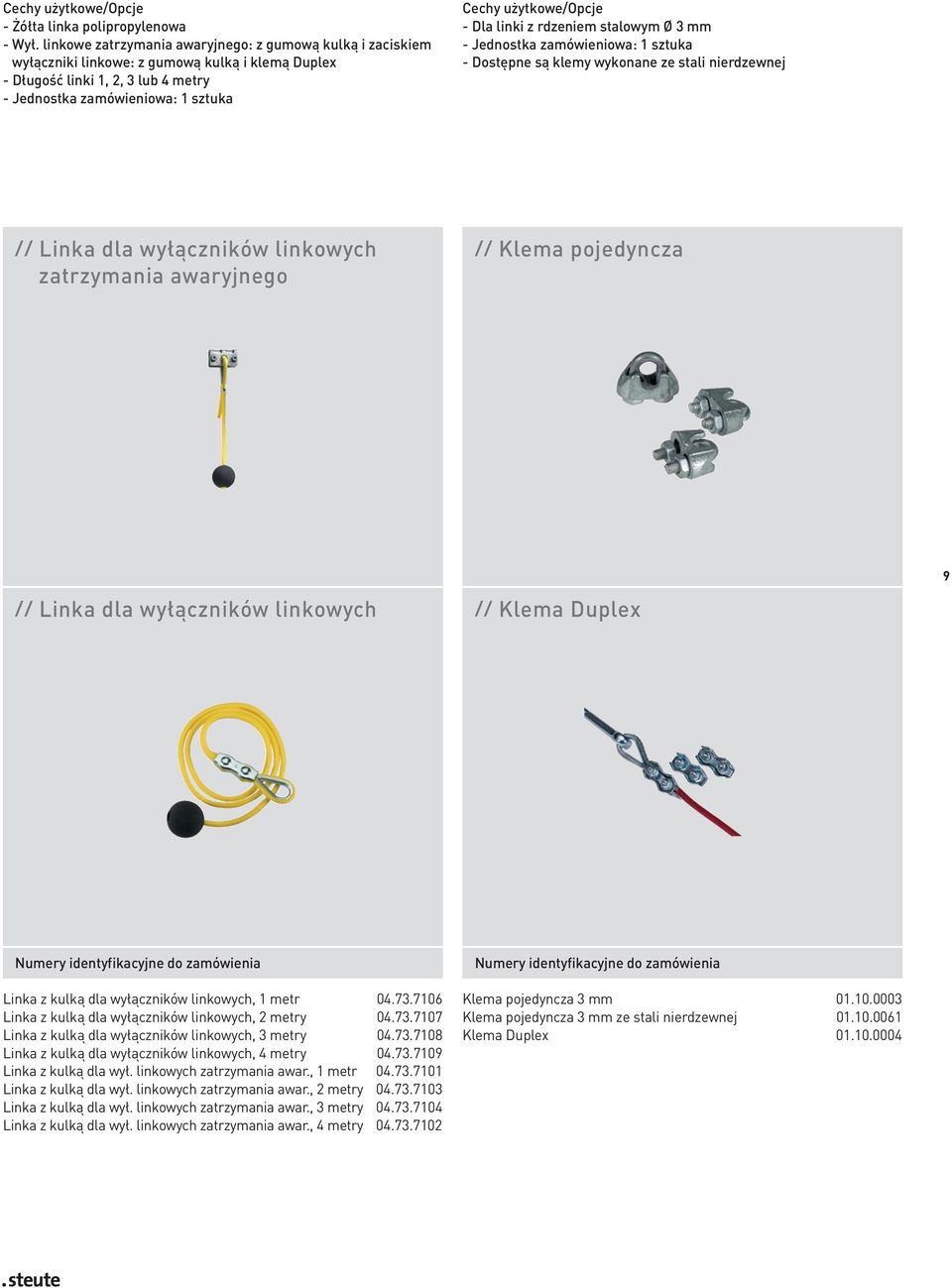

9 - Żółta linka polipropylenowa - Wył. linkowe zatrzymania awaryjnego: z gumową kulką i zaciskiem wyłączniki linkowe: z gumową kulką i klemą Duplex - Długość linki 1, 2, 3 lub 4 metry - Dla linki z rdzeniem stalowym Ø 3 mm - Dostępne są klemy wykonane ze stali nierdzewnej // Linka dla wyłączników linkowych zatrzymania awaryjnego // Klema pojedyncza // Linka dla wyłączników linkowych // Klema Duplex 9 Linka z kulką dla wyłączników linkowych, 1 metr Linka z kulką dla wyłączników linkowych, 2 metry Linka z kulką dla wyłączników linkowych, 3 metry Linka z kulką dla wyłączników linkowych, 4 metry Linka z kulką dla wył. linkowych zatrzymania awar., 1 metr Linka z kulką dla wył. linkowych zatrzymania awar., 2 metry Linka z kulką dla wył. linkowych zatrzymania awar., 3 metry Linka z kulką dla wył. linkowych zatrzymania awar., 4 metry Klema pojedyncza 3 mm Klema pojedyncza 3 mm ze stali nierdzewnej Klema Duplex

10 Dodatek // Akcesoria do wyłączników linkowych zatrzymania awaryjnego i wyłączników linkowych - Dla linki z rdzeniem stalowym Ø 3 mm - Zgodne z DIN Dla linki z rdzeniem stalowym Ø 3 mm - Dostępne są klemy wykonane ze stali nierdzewnej // Klema jajokształtna // Kausza 3B 10 Klema jajokształtna 3 mm Kausza 3B Kausza ze stali nierdzewnej

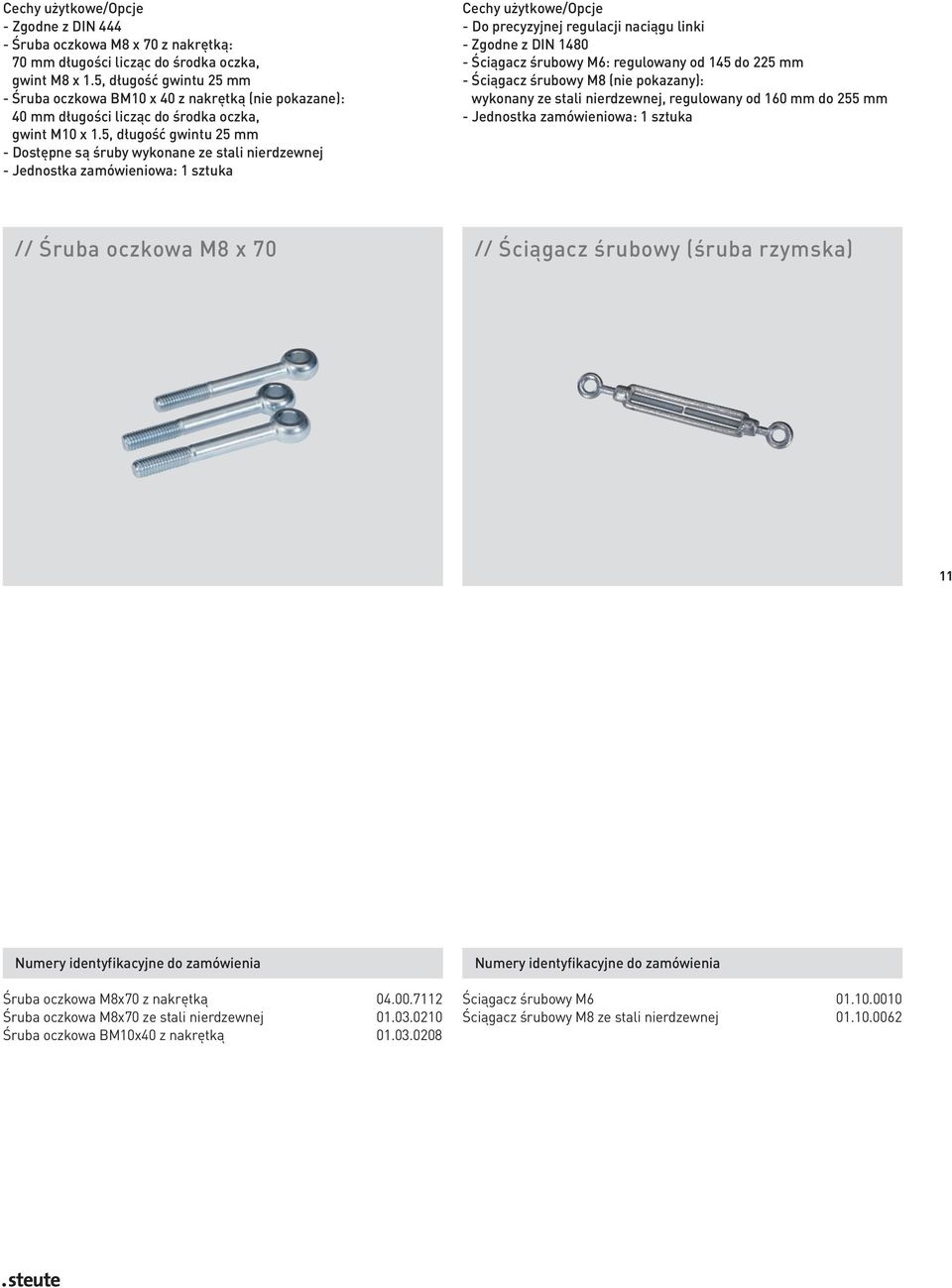

11 - Zgodne z DIN Śruba oczkowa M8 x 70 z nakrętką: 70 mm długości licząc do środka oczka, gwint M8 x 1.5, długość gwintu 25 mm - Śruba oczkowa BM10 x 40 z nakrętką (nie pokazane): 40 mm długości licząc do środka oczka, gwint M10 x 1.5, długość gwintu 25 mm - Dostępne są śruby wykonane ze stali nierdzewnej - Do precyzyjnej regulacji naciągu linki - Zgodne z DIN Ściągacz śrubowy M6: regulowany od 145 do 225 mm - Ściągacz śrubowy M8 (nie pokazany): wykonany ze stali nierdzewnej, regulowany od 160 mm do 255 mm // Śruba oczkowa M8 x 70 // Ściągacz śrubowy (śruba rzymska) 11 Śruba oczkowa M8x70 z nakrętką Śruba oczkowa M8x70 ze stali nierdzewnej Śruba oczkowa BM10x40 z nakrętką Ściągacz śrubowy M Ściągacz śrubowy M8 ze stali nierdzewnej

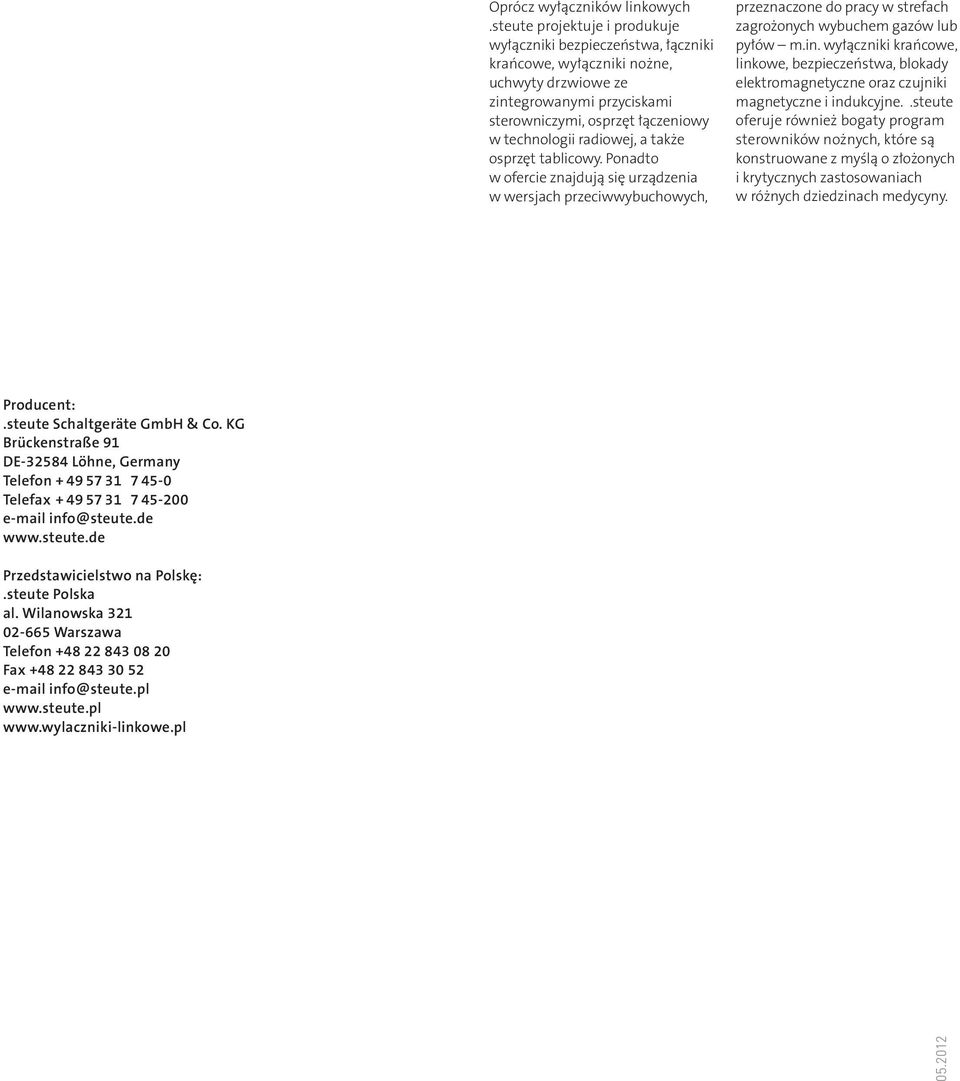

12 Oprócz wyłączników linkowych.steute projektuje i produkuje wyłączniki bezpieczeństwa, łączniki krańcowe, wyłączniki nożne, uchwyty drzwiowe ze zintegrowanymi przyciskami sterowniczymi, osprzęt łączeniowy w technologii radiowej, a także osprzęt tablicowy. Ponadto w ofercie znajdują się urządzenia w wersjach przeciwwybuchowych, przeznaczone do pracy w strefach zagrożonych wybuchem gazów lub pyłów m.in. wyłączniki krańcowe, linkowe, bezpieczeństwa, blokady elektromagnetyczne oraz czujniki magnetyczne i indukcyjne..steute oferuje również bogaty program sterowników nożnych, które są konstruowane z myślą o złożonych i krytycznych zastosowaniach w różnych dziedzinach medycyny. Producent:.steute Schaltgeräte GmbH & Co. KG Brückenstraße 91 DE Löhne, Germany Telefon Telefax info@steute.de Przedstawicielstwo na Polskę:.steute Polska al. Wilanowska Warszawa Telefon Fax info@steute.pl
