1 Specyfikacja techniczna załącznik nr 8 do SIWZ nr 2 do umowy nazwa zamówienia: Dostawa i montaż dodatkowego wyposażenia dla Teatru Starego przy ul. Jezuickiej 18 w Lublinie oświetlenie specjalistyczne - inwestycja prowadzona pod nazwą: Renowacja Teatru Starego w Lublinie. Zadanie współfinansowane z Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Operacyjnego Infrastruktura i Środowisko , Priorytet XI Kultura i dziedzictwo kulturowe, Działanie 11.1 Ochrona i zachowanie dziedzictwa kulturowego o znaczeniu ponadregionalnym. 1 Konsoleta do programowania i obsługi świateł 1 kpl 2 Program do projektowania i wizualizacji oświetlenia teatralnego i koncertowego 1 szt 3 Oświetlenie diodowe typu ruchoma głowa, oparte na źródłach światła LED, pracujące w protokołach DMX 512 z hakami i linkami do zawieszenia 12 szt 4 Naświetlacze wielofunkcyjne, wykonane w technologii LED (RGB LED) 10 szt 5 Oświetlenie halogenowe naświetlaczy asymetrycznych światła powierzchniowego 10 szt 6 Ruchome głowy na lampie wyładowczej 700W typu fast fit wyposażonej w zasilacz elektroniczny, pracującej w protokole DMX 512, w komplecie ze źródłem światła i uchwytami typu omega w komplecie ze źródłem światła i uchwytami omega 10 kpl 7 Kratownicowy system podwieszania oświetlenia 1 zest 8 Przewody zasilające czarne OW 3x2,5 z wtyczką uni-schuko IP44 w pełni gumową i z gniazdem 'trójnik uni-schuko' IP44 30 kpl 9 Maszyna do wytwarzania mgły 1 zest 10 Żarówki typu PAR W CP62 wraz z obudową 30 szt 11 Skrzynie transportowe do magazynowania sprzętu na kołach 30 szt ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 1 z 10

2 Tablice ST urządzeń Tab. 01 Specyfikacja techniczna konsolety do programowania i obsługi świateł poz. wykazu 1 Obsługa min urządzeń konwencjonalnych i automatycznych Adresowanie minimum 12 linii DMX współpraca z konwerterami Ethernet <-> DMX 2 bezpośrednie wyjścia dwukierunkowego DMX w standardzie RDM Niezależny przełącznik - wyciemnienie/zamrożenie/standard Min. 4 kołowe enkodery ze zintegrowanym przyciskiem obsługa świateł automatycznych Zintegrowana klawiatura możliwość nadawania nazw pamięciom i elementom spektaklu Min. 4x999 palet ( pozycja, kolor, plama, wszystkie ) Min. 999 grup Min. 999 makr Min. 999 sekwencji/pętli Min. 999 stron masterów ( potencjometrów odtwarzania ) Min. 999 szablonów efektów dynamicznych Konsoleta oświetleniowa obsługująca oprawy konwencjonalne, ruchome LED oraz media serwery w komplecie z dwoma monitorami dotykowymi LCD 17, pracująca w trybie graficznym wyposażona w dysk twardy Współpraca z siecią Ethernet w wielu standardach ( min. ACN, ETCNet2, AVAB, ArNet ) Dwukierunkowa współpraca z programem do wizualizacji oświetlenia WYSIWYG poprzez sieć Ethernet 1 para konfigurowalnych potencjometrów CrossFader dla odtworzenia w stylu teatralnym Potencjometr sumy generalnej Grand Master Fader Min. 14 klawiszy bezpośredniego wyboru z możliwością przełączania stron błyskawiczny dostęp do widoków, grup, palet i efektów Niezależna sekcja do sterowania światłami roboczymi, ostrzegawczymi i dodatkowymi z możliwością ustalenia priorytetu pracy 3 obrotowe potencjometry, 3 włączniki ze znacznikami włącz/wyłącz Min pamięci obrazów - presetów Import spektakli zapisanych na starszych konsoletach ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 2 z 10

3 Panel nawigacyjny i sekcja programowania eliminująca konieczność korzystania z myszy lub trackballa Graficzny interfejs obsługi, możliwość współpracy z dwoma monitorami Możliwość podłączenia lampy przegubowej Polska instrukcja oraz polska wersja interfejsu Długość potencjometrów min, 45 mm Moc maksymalna 10mW Wymiary maksymalne 120mmx70mmx20mm Sterowanie zgodne z normami europejskimi dotyczące kompatybilności elektromagnetycznej EMC Możliwość połączenia z dodatkowym panelem ( skrzydłem ) zawierającym 40 potencjometrów ( masterów ) sprzężonych z graficznymi wyświetlaczami LCD w pełni programowalnych. Podłączenie panelu bez użycia kabli z obu stron konsolety Możliwość podłączenia: mysz lub trackball, klawiatura, drukarka przez interfejs USB Wejście i wyjście MDI Możliwość podłączenia radiowego sterowania bezprzewodowego Panel zawierający 40 potencjometrów ( masterów ) w pełni programowalnych, sprzężonych z graficznymi wyświetlaczami LCD Podłączenie panelu do konsolety głównej bez użycia kabli zarówno z lewej jak i z prawej strony konsolety 40 potencjometrów w pełni programowalnych wraz z przyciskami, sprzężonych z graficznymi wyświetlaczami LED Tryb prostej pracy teatralnej obsługa poziomów za pomocą pola ręcznego 40 potencjometrów ma kolejnych stronach ( w zależności od liczby dimmerów ) Sterowanie bezprzewodowe radiowe ( wyklucza się rozwiązanie bazujące na przenośnym komputerze typu palmtop lub laptop ) Wytrzymałą bateria pozwalająca na pracę bez wymiany ok 1 roku Do zestawu konsolety należy dołączyć i dostarczyć następujące oprzyrządowanie: - 2 monitory dotykowe LCD 17 wraz ze skrzynią transportową - mysz - klawiaturę - przenośną pamięć USB o pojemności min. 16 GB - panel dodatkowych submasterów ( 2x20 ) sprzężonych z graficznymi LCD podłączony do konsolety bez użycia kabli - zdalne sterowanie bezprzewodowe wraz z walizką transportową ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 3 z 10

4 - opakowanie transportowe dla konsolety ( case ) - zasilacz UPS minimum 980W wraz z walizką transportową - program do projektowania i wizualizacji oświetlenia teatralnego i koncertowego WYSIWYG perform lub równoważny tab. 02 Dodatkowe wymagania: - przekazanie instrukcji obsługi oraz dokonanie prezentacji w obecności przedstawiciela użytkownika Tab. 02 Program do projektowania i wizualizacji oświetlenia teatralnego i koncertowego - poz. wykazu 2 Profesjonalny program do wizualizacji oświetlenia WYSIWYG perform lub równoważny o parametrach nie gorszych niż: grafika w pełni 3D; możliwość podłączenia konsolety oświetleniowej. Tab. 03 Specyfikacja techniczna oświetlenia diodowego typu ruchoma głowa, oparte na źródłach światła LED, pracujące w protokołach DMX 512 rodzaju MAC 301 Wash lub równoważne - z hakami i linkami do zawieszenia poz. wykazu - 3 Możliwość uzyskania strumienia światłą na wyjściu min lumenów Min 108 diod LED RGB Żywotność źródeł światła min h System płynnego mieszania kolorów RGB Elektroniczna tarcza kolorów. Minimum 7 kolorów plus efekt ciągłego obrotu tarczy System kontroli temperatury barwowej K Płynna elektroniczna regulacja jasności od 0 do 100% na osobnym kanale DMX ( brak efektu migotania w kamerze ) Wbudowane minimum 2 krzywe dla dimmera do wyboru Zakres ruchu Pan/Tilt nie mniejszy niż 430 /300 Optyczny Zoom w zakresie ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 4 z 10

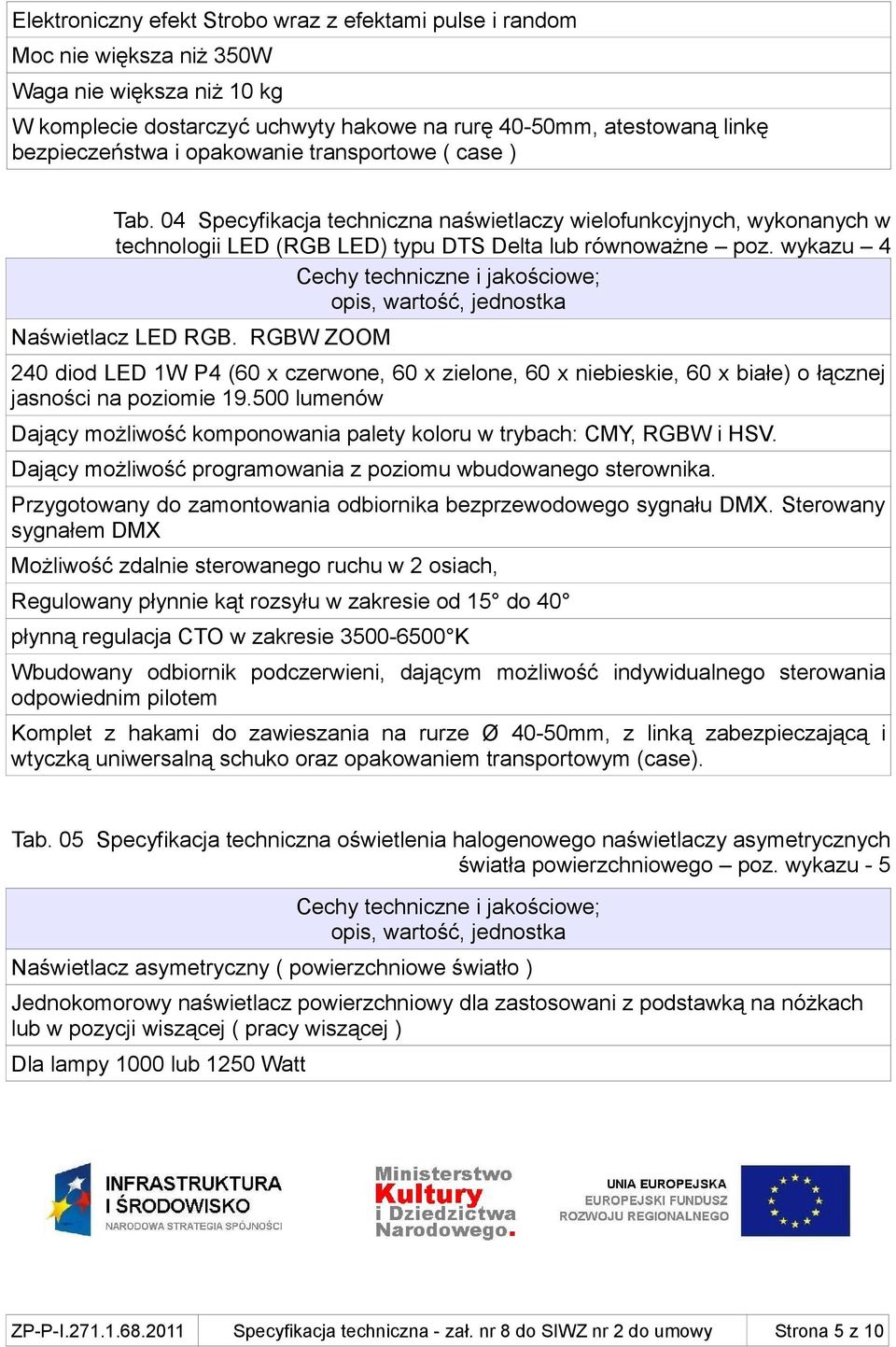

5 Elektroniczny efekt Strobo wraz z efektami pulse i random Moc nie większa niż 350W Waga nie większa niż 10 kg W komplecie dostarczyć uchwyty hakowe na rurę 40-50mm, atestowaną linkę bezpieczeństwa i opakowanie transportowe ( case ) Tab. 04 Specyfikacja techniczna naświetlaczy wielofunkcyjnych, wykonanych w technologii LED (RGB LED) typu DTS Delta lub równoważne poz. wykazu 4 Naświetlacz LED RGB. RGBW ZOOM 240 diod LED 1W P4 (60 x czerwone, 60 x zielone, 60 x niebieskie, 60 x białe) o łącznej jasności na poziomie lumenów Dający możliwość komponowania palety koloru w trybach: CMY, RGBW i HSV. Dający możliwość programowania z poziomu wbudowanego sterownika. Przygotowany do zamontowania odbiornika bezprzewodowego sygnału DMX. Sterowany sygnałem DMX Możliwość zdalnie sterowanego ruchu w 2 osiach, Regulowany płynnie kąt rozsyłu w zakresie od 15 do 40 płynną regulacja CTO w zakresie K Wbudowany odbiornik podczerwieni, dającym możliwość indywidualnego sterowania odpowiednim pilotem Komplet z hakami do zawieszania na rurze Ø 40-50mm, z linką zabezpieczającą i wtyczką uniwersalną schuko oraz opakowaniem transportowym (case). Tab. 05 Specyfikacja techniczna oświetlenia halogenowego naświetlaczy asymetrycznych światła powierzchniowego poz. wykazu - 5 Naświetlacz asymetryczny ( powierzchniowe światło ) Jednokomorowy naświetlacz powierzchniowy dla zastosowani z podstawką na nóżkach lub w pozycji wiszącej ( pracy wiszącej ) Dla lampy 1000 lub 1250 Watt ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 5 z 10

6 Obudowa z blachy stalowej, lakierowana na czarno, z trzema rowkami do przyjęcia oprzyrządowania Przystosowany do filtrów foliowych z ramką w komplecie Siatka ochronna, uchylny uchwyt z otworami według DIN Nóżki z regulacją kąta nachylenia ( blokadą ) Bez wentylacji. Oprawa R7s ( dla lampy ca 189 mm ) Wtyczka gumowa schucko na kablu długości 2.5m W komplecie ze skrzydełkami, uchwytami hakowymi na rurę 40-50mm, atestowaną linką bezpieczeństwa, żarówką 1000W lub1250 W Tab. 06 Specyfikacja techniczna ruchomej głowy na lampie wyładowczej 700W typu fast fit wyposażonej w zasilacz elektroniczny, pracującej w protokole DMX 512, w komplecie ze źródłem światła i uchwytami typu omega rodz. MAC 700 Profile lub równoważne - poz. wykazu - 6 Wysoka jakość minimum lux z odległości 5m Płynny efekt zoom w zakresie Dodatkowy filtr umożliwiający uzyskanie jednolitej wiązki światłą bez Hot Spot'a Zakres ruchu PAN 540 / TILT 250 Dokładność ruchu PAN/TILT 16 bit Precyzyjny dimmer 100% - 0% z dokładnością do 16 bit ( do 50% realizowany elektronicznie ) System płynnego mieszania kolorów CMY Tarcza kolorów, co najmniej 8 ( włącznie z filtrami CTO ) Efekt Strobo o zmiennej częstotliwości Mechaniczny Iris Obrotowa, 5-krotna pryzma na oddzielnym kanale Frost Tarcza stałych, wymiennych gobo minimum 8 wzorów + otwarty Tarcza wymiennych, obrotowych, indeksowanych 16 bit gobo minimum 7 wzorów + otwarty ( wymiana gobo powinna być bardzo prosta, przy użyciu podstawowych narzędzi ) Maksymalna waga 25 kg ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 6 z 10

7 Kompaktowe wymiary maksymalna wysokość ( z głowicą ustawioną pionowo ) 64,5 cm Maksymalna liczba kanałów DMX - 29 Możliwość zainstalowania i pracy urządzenia w każdej pozycji Wielopozycyjne blokady transportowe PAN i TILT Dublowane złącze DMX XLR3 i XLR5 pin Wbudowany ETHERNET ( złącze RJ45 ) Konstrukcja modułowa umożliwiająca łatwe czyszczenie i serwisowanie Kontrola ruchu Tracking i Vector Wyświetlacz graficzny umożliwiający prezentację pełnowyrazowych komunikatów i symboli Wbudowana samoładująca bateria, umożliwiająca personalizacje i adresowanie urządzenia bez podłączania zasilania Wbudowany analizator błędów Możliwość aktualizacji oprogramowania systemowego poprzez wgranie nowej wersji z innego urządzenia bez podłączania zasilania Możliwość przełączenia oprawy w tryb pracy 400W Cicha praca we wszystkich modach W komplecie należy dołączyć 2 żarówki, linkę zabezpieczająca, uchwyty hakowe i opakowanie transportowe Tab. 07 Specyfikacja techniczna kratownicowego systemu podwieszania oświetlenia typu Quadro '40' lub równoważny poz. wykazu 7 Ħ Możliwość zastosowania zarówno wewnątrz budynków jak i na zewnątrz. Pojedynczy element nie może być dłuższy niż 2m Kratownice estradowe wykonane muszą być z rur ze stopu aluminium, o grubości ścianki nie mniejszej niż 2 mm, lub ze stali ocynkowanej czy też kwasoodpornej. Rury nie powinny mieć średnicy mniejszej niż 50mm ze względu na przyjęte systemy uchwytów. Do ich montażu używać należy specjalnych łączników szybkich i łatwych w użyciu (szybkozłączy), a jednocześnie zapewniających sztywności, stabilność i wytrzymałość konstrukcji. ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 7 z 10

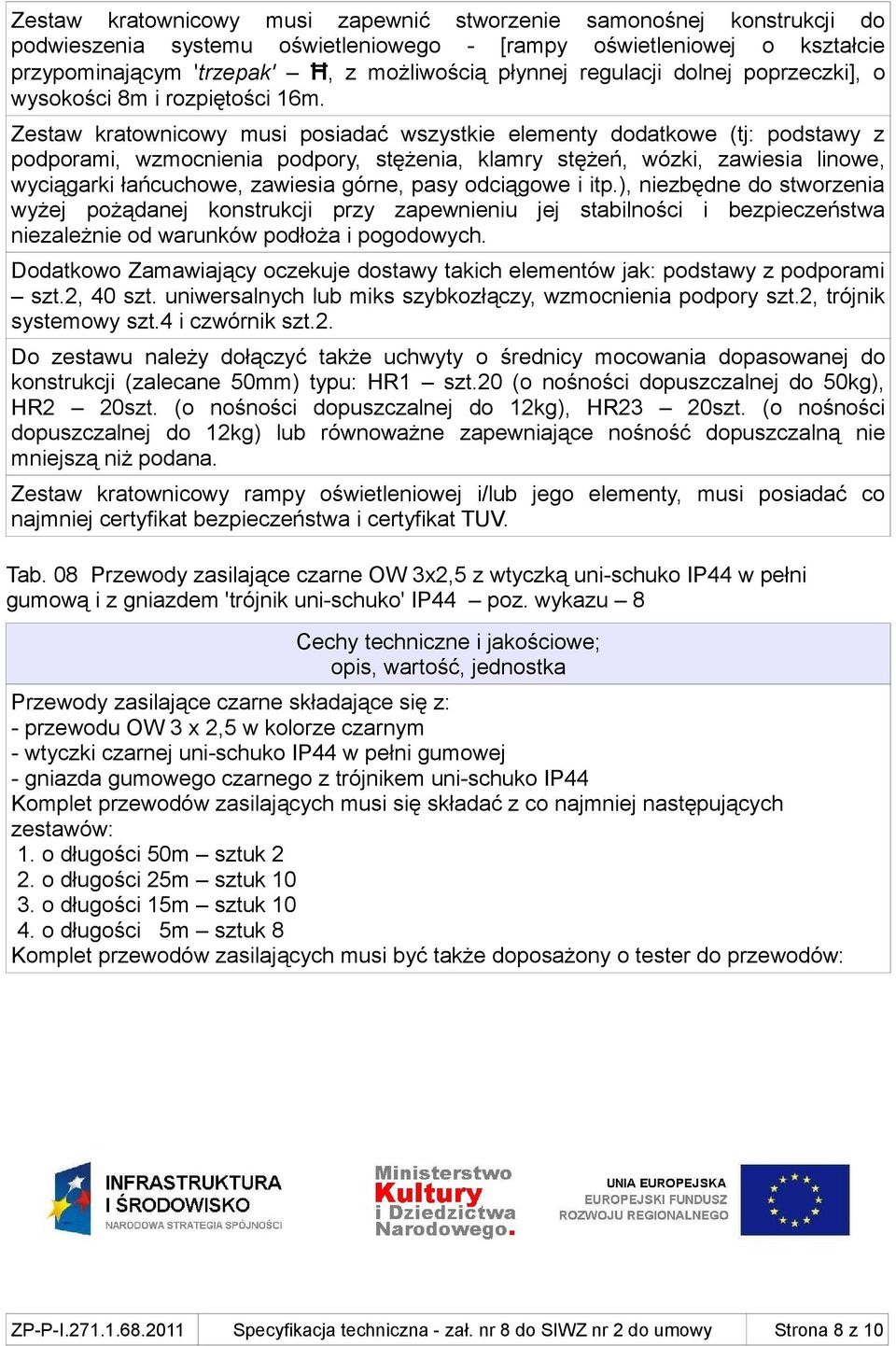

8 Zestaw kratownicowy musi zapewnić stworzenie samonośnej konstrukcji do podwieszenia systemu oświetleniowego - [rampy oświetleniowej o kształcie przypominającym 'trzepak' Ħ, z możliwością płynnej regulacji dolnej poprzeczki], o wysokości 8m i rozpiętości 16m. Zestaw kratownicowy musi posiadać wszystkie elementy dodatkowe (tj: podstawy z podporami, wzmocnienia podpory, stężenia, klamry stężeń, wózki, zawiesia linowe, wyciągarki łańcuchowe, zawiesia górne, pasy odciągowe i itp.), niezbędne do stworzenia wyżej pożądanej konstrukcji przy zapewnieniu jej stabilności i bezpieczeństwa niezależnie od warunków podłoża i pogodowych. Dodatkowo Zamawiający oczekuje dostawy takich elementów jak: podstawy z podporami szt.2, 40 szt. uniwersalnych lub miks szybkozłączy, wzmocnienia podpory szt.2, trójnik systemowy szt.4 i czwórnik szt.2. Do zestawu należy dołączyć także uchwyty o średnicy mocowania dopasowanej do konstrukcji (zalecane 50mm) typu: HR1 szt.20 (o nośności dopuszczalnej do 50kg), HR2 20szt. (o nośności dopuszczalnej do 12kg), HR23 20szt. (o nośności dopuszczalnej do 12kg) lub równoważne zapewniające nośność dopuszczalną nie mniejszą niż podana. Zestaw kratownicowy rampy oświetleniowej i/lub jego elementy, musi posiadać co najmniej certyfikat bezpieczeństwa i certyfikat TUV. Tab. 08 Przewody zasilające czarne OW 3x2,5 z wtyczką uni-schuko IP44 w pełni gumową i z gniazdem 'trójnik uni-schuko' IP44 poz. wykazu 8 Przewody zasilające czarne składające się z: - przewodu OW 3 x 2,5 w kolorze czarnym - wtyczki czarnej uni-schuko IP44 w pełni gumowej - gniazda gumowego czarnego z trójnikem uni-schuko IP44 Komplet przewodów zasilających musi się składać z co najmniej następujących zestawów: 1. o długości 50m sztuk 2 2. o długości 25m sztuk o długości 15m sztuk o długości 5m sztuk 8 Komplet przewodów zasilających musi być także doposażony o tester do przewodów: ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 8 z 10

9 Tab. 09 Specyfikacja techniczna maszyny do wytwarzania mgły poz. wykazu - 9 Min. grzałka 1500 W Maksymalny czas nagrzewania 60 sekund Pojemność pojemnika na płyn min 2l Wysoka wydajność umożliwiająca do 50h ciągłej pracy Wbudowany wentylator rozpraszający wytwarzany dym Niezależna kontrola siły wydmuchu oraz pracy wentylatora Zdalna i ręczna kontrola siły wydmuchu w kilkudziesięciu nastawach Zdalna i ręczna kontrola pracy wentylatora w kilkudziesięciu nastawach 3 tryby pracy sterowanie przez DMX 512,0-10V lub stand alone Panel kontrolny z przyciskami do obsługi urządzenia oraz wyświetlaczem LED Wbudowany timer System kontroli gęstości dymu Cicha praca Waga poniżej 10kg Tab. 10 Specyfikacja techniczna żarówek typu PAR W CP62 wraz z obudową poz. wykazu 10 PAR W FL Moc:1000 W Napięcie: V Temperatura barwowa: 3200 K Trwałość: min. 300 godz. Światłość (natężenie światła): min cd Opakowanie zbiorcze min. na 5 sztuk Trzonek: GX16d Zastosowanie: do oświetlenia scenicznego i teatralnego Obudowa PAR 64 typu short w kolorze czarnym 10 sztuk, w komplecie z uchwytem mocującym i ramką na filtr koloru ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 9 z 10

10 Obudowa PAR 64 typu long w kolorze czarnym 10 sztuk, w komplecie z uchwytem mocującym i ramką na filtr koloru Obudowa PAR 64 typu floorspot w kolorze czarnym 10 sztuk, w komplecie z uchwytem mocującym i ramką na filtr koloru Tab. 11 Skrzynie transportowe do magazynowania sprzętu na kołach MR-710, IMG STAGE LINE lub równoważne poz. wykazu - 11 Wykonanie z drewnianej sklejki laminowanej tworzywem sztucznym, aluminiowe profile na krawędziach, chromowane narożniki kulowe oraz kątowniki, zamknięcie motylkowe i wpuszczane uchwyty do przenoszenia. Na kółkach z możliwością składowania pionowego (chowane lub wpuszczane kółka). Mogące pomieścić urządzenia o głębokości co najmniej 450mm i wysokości co najmniej 18U. Skrzynie muszą zapewnić bezpieczne przechowywanie i transport sprzętu oświetleniowego i oprzyrządowania do niego. ZP-P-I Specyfikacja techniczna - zał. nr 8 do SIWZ nr 2 do umowy Strona 10 z 10
