PRZEDMIAR ROBÓT - Nr. 8c/08/BIE Ogrodzenie terenu Szkoły Podstawowej Nr 223 ul.kasprowicza 107

Transkrypt

1 PRZEDMIAR ROBÓT - Nr. 8c/08/BIE Ogrodzenie terenu Szkoły Podstawowej Nr 223 ul.kasprowicza 107 Klasyfikacja robót wg. Wspólnego Słownika Zamówień Roboty w zakresie burzenia, roboty ziemne Wznoszenie ogrodzeń NAZWA INWESTYCJI : Cz.III -Ogrodzenie panelowe kratowe h-4,10m ADRES INWESTYCJI : Szkoła Podstawowa nr 223 ul.kasprowicza 107 INWESTOR : Urząd m.st. Warszawy dla Dzielnicy Bielany ADRES INWESTORA : Warszawa ul. Przbyszewskiego 70/72 WYKONAWCA ROBÓT : BRANśA : budowlana SPORZĄDZIŁ KALKULACJE : " Estima " Biuro Usług Kosztorysowych - Leszek Rosiński DATA OPRACOWANIA : Wartość kosztorysowa robót bez podatku VAT : zł Podatek VAT : zł Ogółem wartość kosztorysowa robót : zł Słownie: WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

2 CHARAKTERYSTYKA OBIEKTU Wykonanie ogrodzenia wys.4,10m od ulicy Kasprowicza na odcinku dł.71,72m i od strony północno-zachodniej na odcinki 127,67m. Opis ogrodzenia : ogrodzenie panelowo-kratowe wys.4,10m.panele proste z poziomymi podwójnymi prętami 8+8mm oraz pionowymi 6mm. Oczka 50x200mm. Ogrodzenie montowane z 2 rzędów paneli 250x203cm do stalowych podwójych słupów. Słupy kotwione w fundamentach betonowych 60x60x90cm. Pod panelami 5-10cm nad terenem montowany jest cokól prefabrykowany 80x30cm. W ogrodzeniu przewidziano 1 furtkę 100x200 wykonaną w systemie paneli

3 DZIAŁY KOSZTORYSU- KLASYFIKACJA ROBÓT Lp. Kod wg CPV Nazwa działu Od Do Roboty w zakresie burzenia, roboty ziemne Wznoszenie ogrodzeń: panelowe kratowe

4 TABELA WARTOŚCI ELEMENTÓW SCALONYCH Lp. Nazwa Wartość zł Roboty w zakresie burzenia, roboty ziemne 2 Wznoszenie ogrodzeń: panelowe kratowe RAZEM netto VAT Razem brutto Ogółem wartość kosztorysowa robót W tym: Wartość kosztorysowa robót bez podatku VAT Podatek VAT Słownie: - 4 -

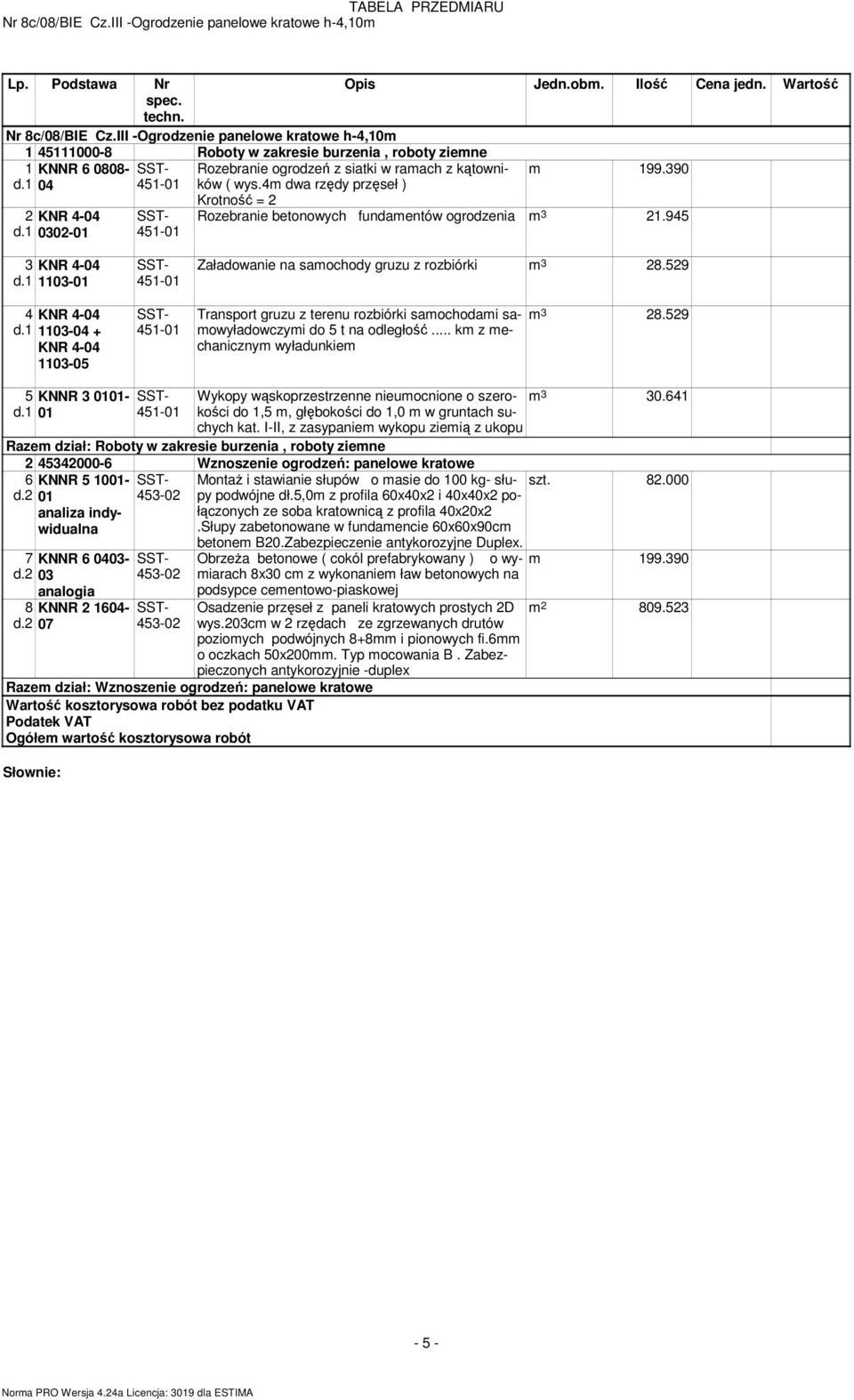

5 TABELA PRZEDMIARU Lp. Podstawa Nr Opis Jedn.obm. Ilość Cena jedn. Wartość spec. techn Roboty w zakresie burzenia, roboty ziemne KNNR Rozebranie ogrodzeń z siatki w ramach z kątowników 04 ( wys.4m dwa rzędy przęseł ) 1 d.1 2 KNR 4-04 d m Krotność = 2 Rozebranie betonowych fundamentów ogrodzenia m KNR 4-04 d KNR 4-04 d KNR Załadowanie na samochody gruzu z rozbiórki m Transport gruzu z terenu rozbiórki samochodami samowyładowczymi do 5 t na odległość... km z mechanicznym wyładunkiem m KNNR SSTd.1 01 Wykopy wąskoprzestrzenne nieumocnione o szerokości do 1,5 m, głębokości do 1,0 m w gruntach suchych kat. I-II, z zasypaniem wykopu ziemią z ukopu KNNR analiza indywidualna Razem dział: Roboty w zakresie burzenia, roboty ziemne Wznoszenie ogrodzeń: panelowe kratowe 6 SSTd KNNR d.2 03 analogia 8 d.2 KNNR MontaŜ i stawianie słupów o masie do 100 kg- słupy podwójne dł.5,0m z profila 60x40x2 i 40x40x2 połączonych ze soba kratownicą z profila 40x20x2.Słupy zabetonowane w fundamencie 60x60x90cm betonem B20.Zabezpieczenie antykorozyjne Duplex. Razem dział: Wznoszenie ogrodzeń: panelowe kratowe Wartość kosztorysowa robót bez podatku VAT Podatek VAT Ogółem wartość kosztorysowa robót Słownie: m szt ObrzeŜa betonowe ( cokól prefabrykowany ) o wymiarach m x30 cm z wykonaniem ław betonowych na podsypce cementowo-piaskowej Osadzenie przęseł z paneli kratowych prostych 2D m wys.203cm w 2 rzędach ze zgrzewanych drutów poziomych podwójnych 8+8mm i pionowych fi.6mm o oczkach 50x200mm. Typ mocowania B. Zabezpieczonych antykorozyjnie -duplex - 5 -

6 KSIĄZKA PRZEDMIARU Lp. Podstawa Nr spec. Opis i wyliczenia j.m. Poszcz Razem techn Roboty w zakresie burzenia, roboty ziemne 1 KNNR 6 Rozebranie ogrodzeń z siatki w ramach z kątowników ( m d wys.4m dwa rzędy przęseł ) Krotność = 2 wg rys.2 odcinki H - I - J - K - L - M [ ] m Zdemontowane przęsła do przekazania Uzytkownikowi. 2 KNR 4-04 d Rozebranie betonowych fundamentów ogrodzenia m 3 RAZEM KNR 4-04 d [ ]*0.15*0.60+[0.25*0.25]*0.80*80 m RAZEM Załadowanie na samochody gruzu z rozbiórki m 3 4 KNR 4-04 d KNR poz.2*1.3 m RAZEM Transport gruzu z terenu rozbiórki samochodami samowyładowczymi do 5 t na odległość... km z mechanicznym wyła- m 3 dunkiem poz.2*1.3 m RAZEM KNNR 3 Wykopy wąskoprzestrzenne nieumocnione o szerokości do m 3 d ,5 m, głębokości do 1,0 m w gruntach suchych kat. I-II, z zasypaniem wykopu ziemią z ukopu *0.30*0.80 m RAZEM Wznoszenie ogrodzeń: panelowe kratowe 6 d szt. KNNR analiza indywidualna MontaŜ i stawianie słupów o masie do 100 kg- słupy podwójne dł.5,0m z profila 60x40x2 i 40x40x2 połączonych ze soba kratownicą z profila 40x20x2.Słupy zabetonowane w fundamencie 60x60x90cm betonem B20.Zabezpieczenie antykorozyjne Duplex. 7 KNNR 6 d analogia wg rys.2 i szt ObrzeŜa betonowe ( cokól prefabrykowany ) o wymiarach 8x30 cm z wykonaniem ław betonowych na podsypce cementowo-piaskowej m RAZEM KNNR 2 d [ ] m RAZEM Osadzenie przęseł z paneli kratowych prostych 2D m 2 wys.203cm w 2 rzędach ze zgrzewanych drutów poziomych podwójnych 8+8mm i pionowych fi.6mm o oczkach 50x200mm. Typ mocowania B. Zabezpieczonych antykorozyjnie -duplex [ ]*2.03*2 m RAZEM
