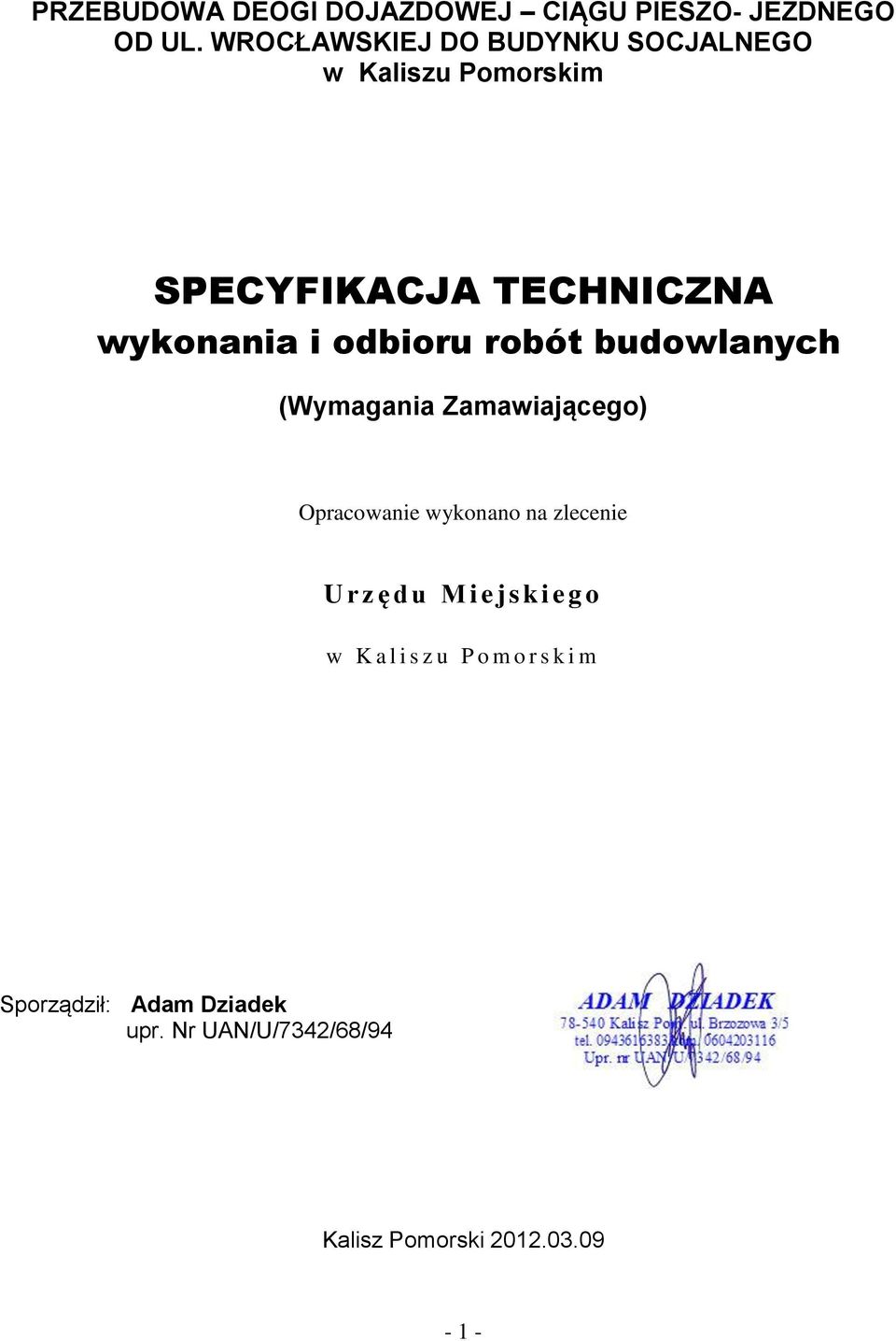

1 PRZEBUDOWA DEOGI DOJAZDOWEJ CIĄGU PIESZO- JEZDNEGO OD UL. WROCŁAWSKIEJ DO BUDYNKU SOCJALNEGO w Kaliszu Pomorskim SPECYFIKACJA TECHNICZNA wykonania i odbioru robót budowlanych (Wymagania Zamawiającego) Opracowanie wykonano na zlecenie U r z ę d u M i e j s k i e g o w K a l i s z u P o m o r s k i m Sporządził: Adam Dziadek upr. Nr UAN/U/7342/68/94 Kalisz Pomorski

2 Spis treści 1. Wypis z OST Specyfikacja Techniczna Wykonania i Odbioru Robót Drogowych 3 2. D Otworzenie (wyznaczenie) trasy i punktów wysokościowych 7 3. D Rozbiórki elementów dróg i ulic D Roboty ziemne - wymagania ogólne D Koryto wraz z profilowaniem i zagęszczeniem podłoża D Warstwa odcinająca D b Podbudowa z betonu cementowego D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie D a Nawierzchnie z brukowej kostki betonowej D b Ustawienie krawężników betonowych D Obrzeża betonowe D Umocnienie powierzchni skarp, rowów i ścieków D Usunięcie drzew i krzewów D Wymagania ogólne

3 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT. Kody CPV: Drogi i chodniki. I. WYMAGANIA OGÓLNE. 1). Przekazanie terenu budowy. Zamawiający zgodnie z umową przekaże Wykonawcy teren budowy wraz z wymaganą dokumentacją techniczną. 2). Ogólne wymagania dotyczące robót. Wykonawca robót odpowiedzialny jest za jakość i zgodność wykonania z dokumentacją techniczną. 3). Zabezpieczenie terenu budowy. Wykonawca jest zobowiązany do zabezpieczenia i utrzymania placu budowy w okresie trwania realizacji kontraktu do czasu zakończenia i odbioru ostatecznego robót. Zabezpieczenie trenu budowy realizowane jest przez: wykonanie tymczasowego ogrodzenia placu budowy na czas realizacji prac z zabezpieczeniem dostępu osób postronnych, zabezpieczenie istniejącego uzbrojenia podziemnego placu budowy przed zniszczeniem. W przypadku spowodowania uszkodzeń naprawa na własny koszt, oznakowanie terenu budowy. Koszt zabezpieczenia terenu budowy ujęty jest w kosztach ogólnych Wykonawcy prac. 4). Ochrona środowiska w czasie wykonywania robót. Wykonawca w czasie realizacji prac ma obowiązek znać i stosować w praktyce obowiązujące przepisy w zakresie ochrony środowiska naturalnego ( Ustawa z dnia roku Prawo Ochrony Środowiska Dz. U. Nr 62 poz. 627 z późniejszymi zmianami oraz Ustawa o Odpadach Dz. U. Nr 62 poz. 628 z późniejszymi zmianami) W trakcie realizacji prac Wykonawca jest zobowiązany do: o utrzymywania porządku na placu budowy, o zabezpieczyć wykopy stosownymi barierkami ochronnymi, o utrzymywać wykopy bez wody stojącej, a w przypadku jej wystąpienia szybkie odwodnienie wykopów, o na terenie i wokół terenu budowy unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. 5). Ochrona przeciwpożarowa. Wykonawca zobowiązany jest do przestrzegania obowiązujących przepisów w zakresie ochrony przeciwpożarowej. Plac budowy musi posiadać sprawny sprzęt gaśniczy zgodnie z przepisami. W przypadku składowania materiałów łatwopalnych należy je zabezpieczyć przed dostępem osób trzecich i ułożyć zgodnie z przepisami. Wykonawca ponosi odpowiedzialność za wszelkie straty spowodowane pożarem wywołanym jako skutek realizacji prac lub spowodowanych przez sprzęt lub personel. 6). Materiały szkodliwe dla otoczenia. Nie zezwala się na stosowanie materiałów szkodliwych w sposób trwały dla otoczenia jak również materiałów wywołujących promieniowanie większe od dopuszczalnego przez stosowne przepisy. 7). Ochrona własności publicznej i prywatnej. Wykonawca odpowiada za stan uzbrojenia znajdującego się na powierzchni ( typu hydranty, studnie, itp.) i podziemnego ( rurociągi, kable, itp.) na terenie placu budowy. Stan istniejącego

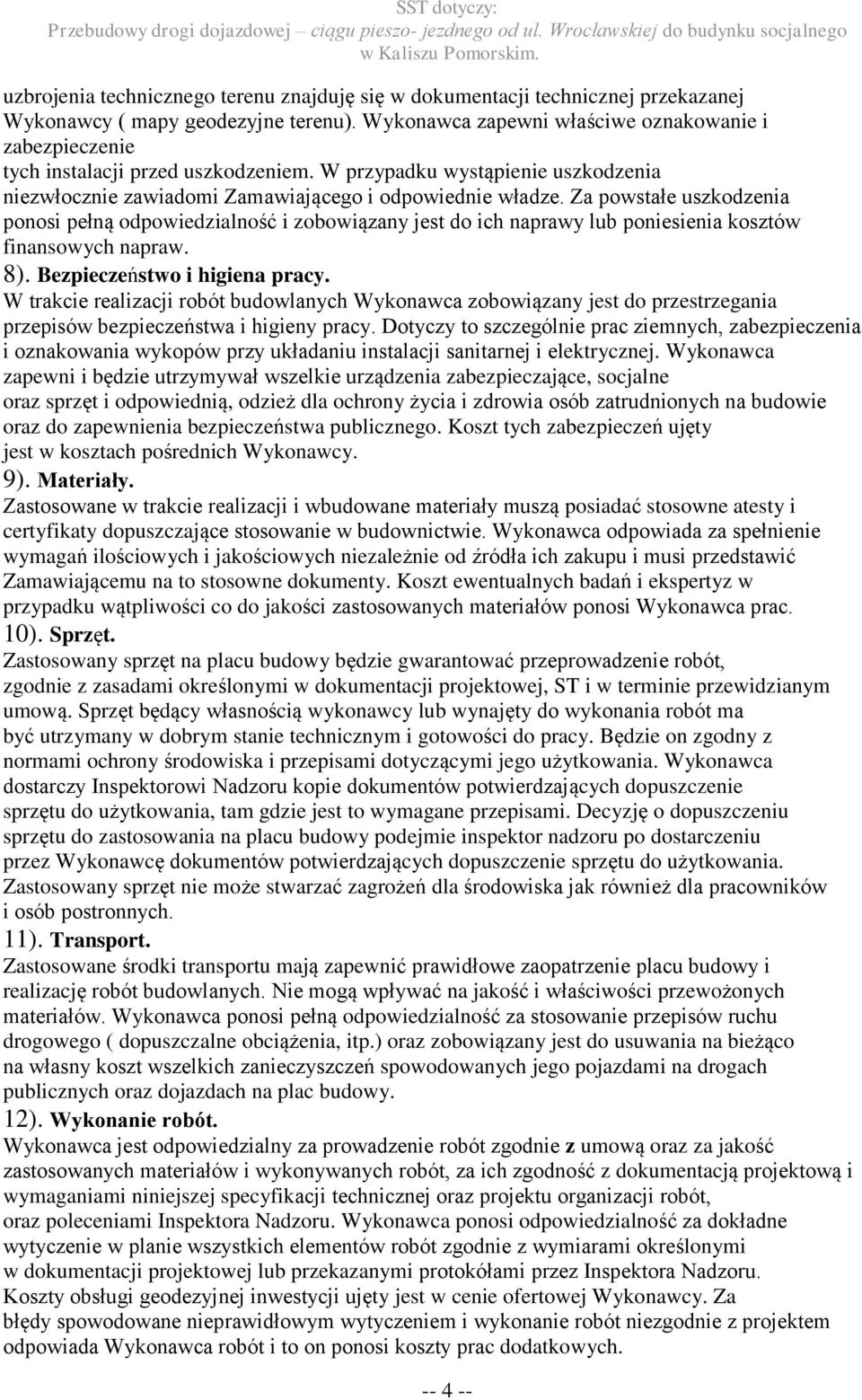

4 uzbrojenia technicznego terenu znajduję się w dokumentacji technicznej przekazanej Wykonawcy ( mapy geodezyjne terenu). Wykonawca zapewni właściwe oznakowanie i zabezpieczenie tych instalacji przed uszkodzeniem. W przypadku wystąpienie uszkodzenia niezwłocznie zawiadomi Zamawiającego i odpowiednie władze. Za powstałe uszkodzenia ponosi pełną odpowiedzialność i zobowiązany jest do ich naprawy lub poniesienia kosztów finansowych napraw. 8). Bezpieczeństwo i higiena pracy. W trakcie realizacji robót budowlanych Wykonawca zobowiązany jest do przestrzegania przepisów bezpieczeństwa i higieny pracy. Dotyczy to szczególnie prac ziemnych, zabezpieczenia i oznakowania wykopów przy układaniu instalacji sanitarnej i elektrycznej. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią, odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz do zapewnienia bezpieczeństwa publicznego. Koszt tych zabezpieczeń ujęty jest w kosztach pośrednich Wykonawcy. 9). Materiały. Zastosowane w trakcie realizacji i wbudowane materiały muszą posiadać stosowne atesty i certyfikaty dopuszczające stosowanie w budownictwie. Wykonawca odpowiada za spełnienie wymagań ilościowych i jakościowych niezależnie od źródła ich zakupu i musi przedstawić Zamawiającemu na to stosowne dokumenty. Koszt ewentualnych badań i ekspertyz w przypadku wątpliwości co do jakości zastosowanych materiałów ponosi Wykonawca prac. 10). Sprzęt. Zastosowany sprzęt na placu budowy będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, ST i w terminie przewidzianym umową. Sprzęt będący własnością wykonawcy lub wynajęty do wykonania robót ma być utrzymany w dobrym stanie technicznym i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Decyzję o dopuszczeniu sprzętu do zastosowania na placu budowy podejmie inspektor nadzoru po dostarczeniu przez Wykonawcę dokumentów potwierdzających dopuszczenie sprzętu do użytkowania. Zastosowany sprzęt nie może stwarzać zagrożeń dla środowiska jak również dla pracowników i osób postronnych. 11). Transport. Zastosowane środki transportu mają zapewnić prawidłowe zaopatrzenie placu budowy i realizację robót budowlanych. Nie mogą wpływać na jakość i właściwości przewożonych materiałów. Wykonawca ponosi pełną odpowiedzialność za stosowanie przepisów ruchu drogowego ( dopuszczalne obciążenia, itp.) oraz zobowiązany jest do usuwania na bieżąco na własny koszt wszelkich zanieczyszczeń spowodowanych jego pojazdami na drogach publicznych oraz dojazdach na plac budowy. 12). Wykonanie robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową i wymaganiami niniejszej specyfikacji technicznej oraz projektu organizacji robót, oraz poleceniami Inspektora Nadzoru. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie wszystkich elementów robót zgodnie z wymiarami określonymi w dokumentacji projektowej lub przekazanymi protokółami przez Inspektora Nadzoru. Koszty obsługi geodezyjnej inwestycji ujęty jest w cenie ofertowej Wykonawcy. Za błędy spowodowane nieprawidłowym wytyczeniem i wykonanie robót niezgodnie z projektem odpowiada Wykonawca robót i to on ponosi koszty prac dodatkowych

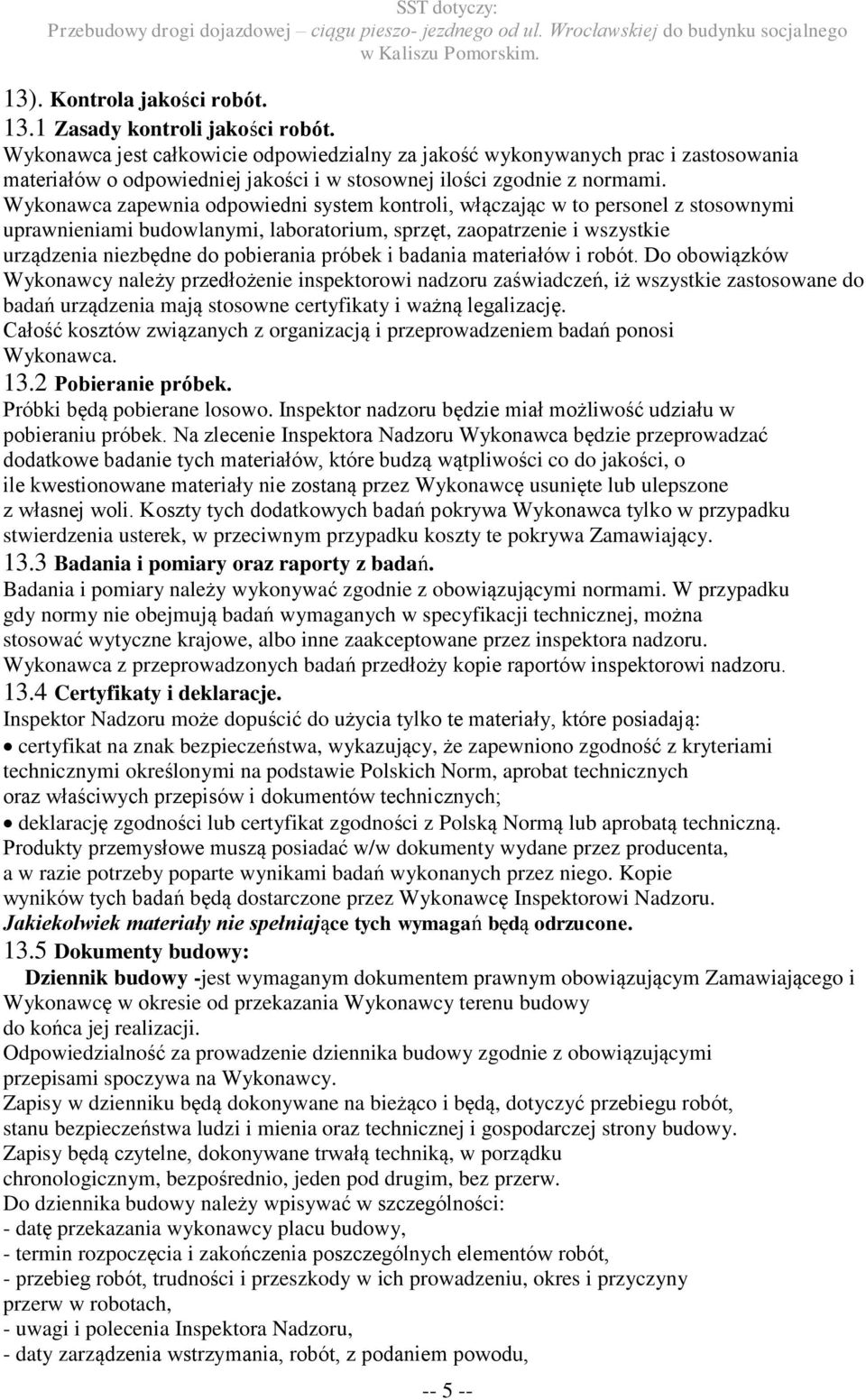

5 13). Kontrola jakości robót Zasady kontroli jakości robót. Wykonawca jest całkowicie odpowiedzialny za jakość wykonywanych prac i zastosowania materiałów o odpowiedniej jakości i w stosownej ilości zgodnie z normami. Wykonawca zapewnia odpowiedni system kontroli, włączając w to personel z stosownymi uprawnieniami budowlanymi, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badania materiałów i robót. Do obowiązków Wykonawcy należy przedłożenie inspektorowi nadzoru zaświadczeń, iż wszystkie zastosowane do badań urządzenia mają stosowne certyfikaty i ważną legalizację. Całość kosztów związanych z organizacją i przeprowadzeniem badań ponosi Wykonawca Pobieranie próbek. Próbki będą pobierane losowo. Inspektor nadzoru będzie miał możliwość udziału w pobieraniu próbek. Na zlecenie Inspektora Nadzoru Wykonawca będzie przeprowadzać dodatkowe badanie tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek, w przeciwnym przypadku koszty te pokrywa Zamawiający Badania i pomiary oraz raporty z badań. Badania i pomiary należy wykonywać zgodnie z obowiązującymi normami. W przypadku gdy normy nie obejmują badań wymaganych w specyfikacji technicznej, można stosować wytyczne krajowe, albo inne zaakceptowane przez inspektora nadzoru. Wykonawca z przeprowadzonych badań przedłoży kopie raportów inspektorowi nadzoru Certyfikaty i deklaracje. Inspektor Nadzoru może dopuścić do użycia tylko te materiały, które posiadają: certyfikat na znak bezpieczeństwa, wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych; deklarację zgodności lub certyfikat zgodności z Polską Normą lub aprobatą techniczną. Produkty przemysłowe muszą posiadać w/w dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inspektorowi Nadzoru. Jakiekolwiek materiały nie spełniające tych wymagań będą odrzucone Dokumenty budowy: Dziennik budowy -jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy terenu budowy do końca jej realizacji. Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w dzienniku będą dokonywane na bieżąco i będą, dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Zapisy będą czytelne, dokonywane trwałą techniką, w porządku chronologicznym, bezpośrednio, jeden pod drugim, bez przerw. Do dziennika budowy należy wpisywać w szczególności: - datę przekazania wykonawcy placu budowy, - termin rozpoczęcia i zakończenia poszczególnych elementów robót, - przebieg robót, trudności i przeszkody w ich prowadzeniu, okres i przyczyny przerw w robotach, - uwagi i polecenia Inspektora Nadzoru, - daty zarządzenia wstrzymania, robót, z podaniem powodu,

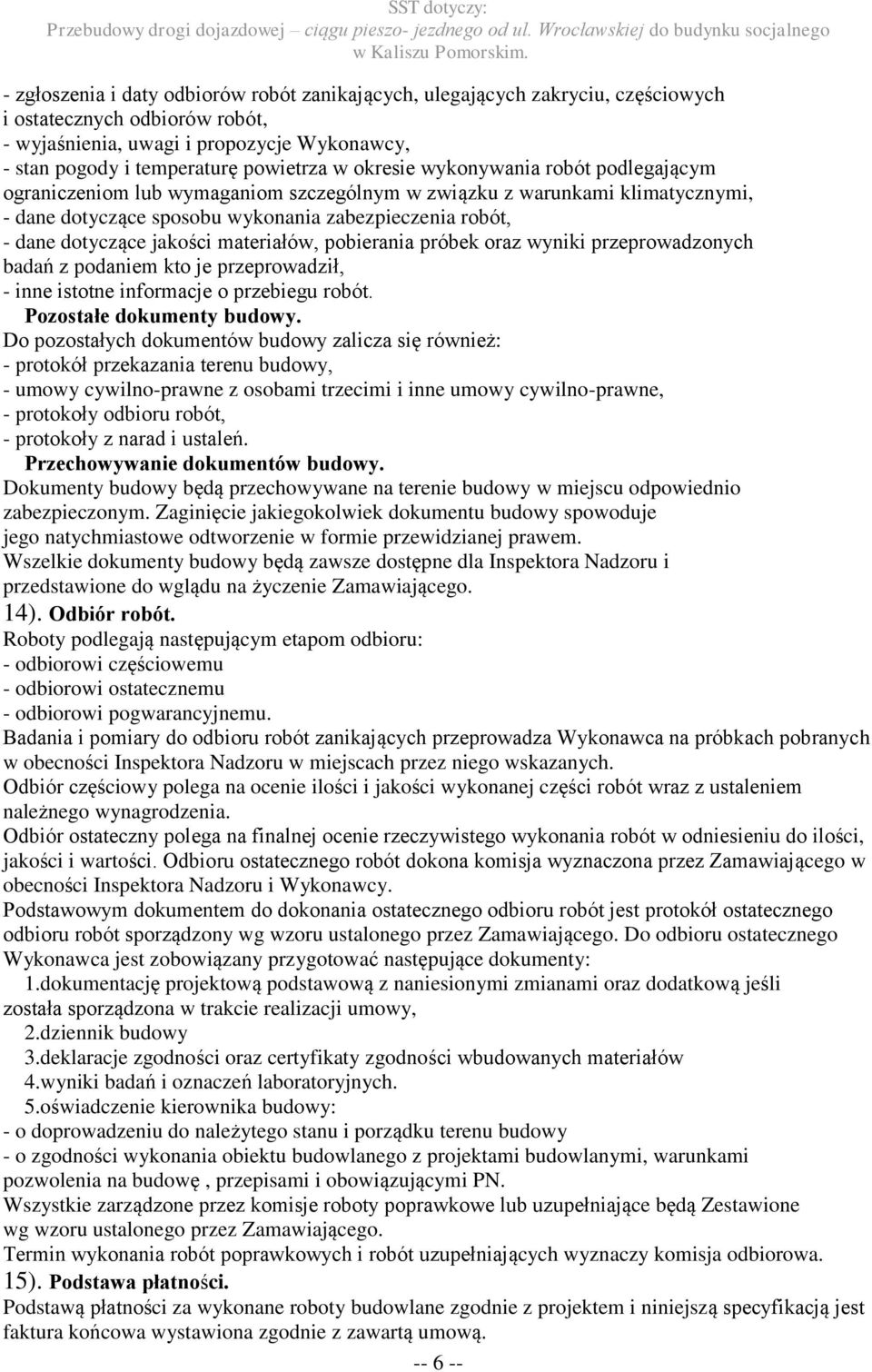

6 - zgłoszenia i daty odbiorów robót zanikających, ulegających zakryciu, częściowych i ostatecznych odbiorów robót, - wyjaśnienia, uwagi i propozycje Wykonawcy, - stan pogody i temperaturę powietrza w okresie wykonywania robót podlegającym ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, - dane dotyczące sposobu wykonania zabezpieczenia robót, - dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem kto je przeprowadził, - inne istotne informacje o przebiegu robót. Pozostałe dokumenty budowy. Do pozostałych dokumentów budowy zalicza się również: - protokół przekazania terenu budowy, - umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, - protokoły odbioru robót, - protokoły z narad i ustaleń. Przechowywanie dokumentów budowy. Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie jakiegokolwiek dokumentu budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inspektora Nadzoru i przedstawione do wglądu na życzenie Zamawiającego. 14). Odbiór robót. Roboty podlegają następującym etapom odbioru: - odbiorowi częściowemu - odbiorowi ostatecznemu - odbiorowi pogwarancyjnemu. Badania i pomiary do odbioru robót zanikających przeprowadza Wykonawca na próbkach pobranych w obecności Inspektora Nadzoru w miejscach przez niego wskazanych. Odbiór częściowy polega na ocenie ilości i jakości wykonanej części robót wraz z ustaleniem należnego wynagrodzenia. Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ilości, jakości i wartości. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora Nadzoru i Wykonawcy. Podstawowym dokumentem do dokonania ostatecznego odbioru robót jest protokół ostatecznego odbioru robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: 1.dokumentację projektową podstawową z naniesionymi zmianami oraz dodatkową jeśli została sporządzona w trakcie realizacji umowy, 2.dziennik budowy 3.deklaracje zgodności oraz certyfikaty zgodności wbudowanych materiałów 4.wyniki badań i oznaczeń laboratoryjnych. 5.oświadczenie kierownika budowy: - o doprowadzeniu do należytego stanu i porządku terenu budowy - o zgodności wykonania obiektu budowlanego z projektami budowlanymi, warunkami pozwolenia na budowę, przepisami i obowiązującymi PN. Wszystkie zarządzone przez komisje roboty poprawkowe lub uzupełniające będą Zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja odbiorowa. 15). Podstawa płatności. Podstawą płatności za wykonane roboty budowlane zgodnie z projektem i niniejszą specyfikacją jest faktura końcowa wystawiona zgodnie z zawartą umową

7 D.O ODTWORZENIE (WYZNACZENIE) TRASY I PUNKTÓW WYSOKOŚCIOWYCH 1. WSTĘP Przedmiot Specyfikacji Technicznej (ST) Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru Robót związanych z wyznaczeniem osi trasy drogi i punktów wysokościowych podczas Przebudowy drogi dojazdowej ciągu pieszojezdnego od ul. Wrocławskiej do budynku socjalnego 1.2. Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST. Ustalenia zawarte w niniejszej specyfikacji obejmują wyznaczenie osi trasy i punktów wysokościowych na przebudowie zatoki autobusowej i drogi gminnej w m. Kalisz Pomorski, ul. Dworcowa. (pkt 1.1.). W zakres tych robót wchodzi; - wyznaczenie sytuacyjne i wysokościowe punktów głównych osi trasy i punktów wysokościowych (reperów roboczych założonych w terenie dowiązanych do reperów państwowych), - uzupełnienie osi trasy dodatkowymi punktami, - wyznaczenie dodatkowych reperów roboczych, - zastabilizowanie punktów pikietażu roboczego drogi min. co 50 m, poza granicą robót w sposób trwały, ochrona ich przed zniszczeniem oraz oznakowanie w sposób ułatwiający ich odszukanie i ewentualne odtworzenie, - wyznaczenie przekrojów poprzecznych, 1.4. Określenia podstawowe. Określenia podstawowe podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi polskimi normami i z definicjami podanymi w ST D-M "Wymagania ogólne", pkt Ogólne wymagania dotyczące robót. Ogólne wymagania dotyczące robót podano w ST D-M "Wymagania ogólne", phrt MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów, ich pozyskiwania i składowania podano w ST D-M "Wymagania ogólne", pkt Rodzaje materiałów. Materiałami stosowanymi do wykonania wyznaczenia osi trasy i punktów wysokościowych są: - bolce stalowe, - pale i paliki drewniane, - rury metalowe, bądź inne materiały akceptowane przez Inspektora Nadzoru. Do utrwalenia punktów głównych trasy należy stosować bolce stalowe. Pale drewniane umieszczone w sąsiedztwie trasy powinny mieć średnicę 0,15 do 0,20 m i długość 1,5 do 1,7 m. Do stabilizacji pozostałych punktów należy stosować paliki drewniane o długości około 0,30 m i średnicy 0,05 do 0,08 m. Świadki wbijane obok palików powinny mieć długość około 0,50 m i przekrój prostokątny. 3. SPRZĘT

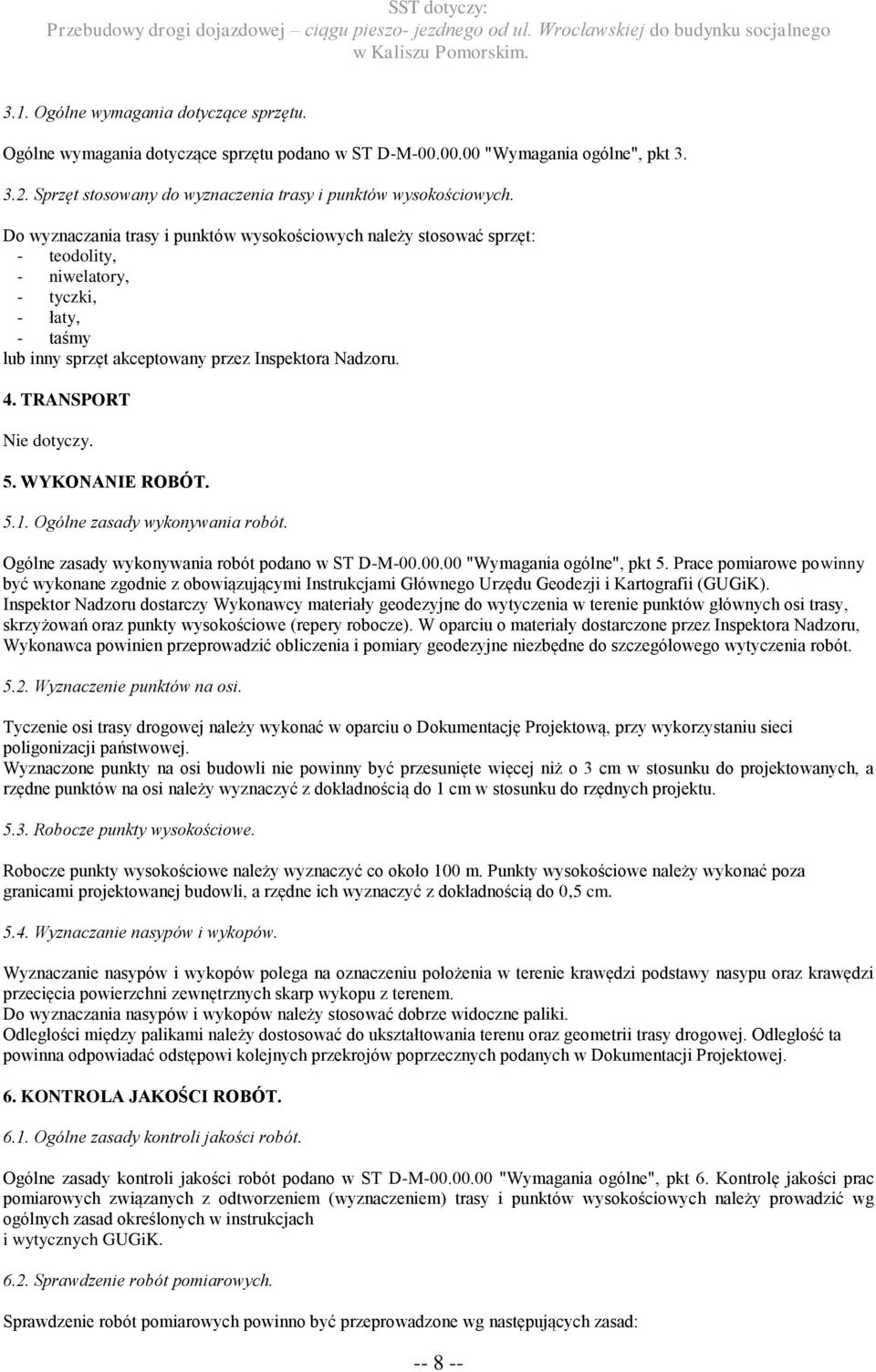

8 3.1. Ogólne wymagania dotyczące sprzętu. Ogólne wymagania dotyczące sprzętu podano w ST D-M "Wymagania ogólne", pkt Sprzęt stosowany do wyznaczenia trasy i punktów wysokościowych. Do wyznaczania trasy i punktów wysokościowych należy stosować sprzęt: - teodolity, - niwelatory, - tyczki, - łaty, - taśmy lub inny sprzęt akceptowany przez Inspektora Nadzoru. 4. TRANSPORT Nie dotyczy. 5. WYKONANIE ROBÓT Ogólne zasady wykonywania robót. Ogólne zasady wykonywania robót podano w ST D-M "Wymagania ogólne", pkt 5. Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi Instrukcjami Głównego Urzędu Geodezji i Kartografii (GUGiK). Inspektor Nadzoru dostarczy Wykonawcy materiały geodezyjne do wytyczenia w terenie punktów głównych osi trasy, skrzyżowań oraz punkty wysokościowe (repery robocze). W oparciu o materiały dostarczone przez Inspektora Nadzoru, Wykonawca powinien przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót Wyznaczenie punktów na osi. Tyczenie osi trasy drogowej należy wykonać w oparciu o Dokumentację Projektową, przy wykorzystaniu sieci poligonizacji państwowej. Wyznaczone punkty na osi budowli nie powinny być przesunięte więcej niż o 3 cm w stosunku do projektowanych, a rzędne punktów na osi należy wyznaczyć z dokładnością do 1 cm w stosunku do rzędnych projektu Robocze punkty wysokościowe. Robocze punkty wysokościowe należy wyznaczyć co około 100 m. Punkty wysokościowe należy wykonać poza granicami projektowanej budowli, a rzędne ich wyznaczyć z dokładnością do 0,5 cm Wyznaczanie nasypów i wykopów. Wyznaczanie nasypów i wykopów polega na oznaczeniu położenia w terenie krawędzi podstawy nasypu oraz krawędzi przecięcia powierzchni zewnętrznych skarp wykopu z terenem. Do wyznaczania nasypów i wykopów należy stosować dobrze widoczne paliki. Odległości między palikami należy dostosować do ukształtowania terenu oraz geometrii trasy drogowej. Odległość ta powinna odpowiadać odstępowi kolejnych przekrojów poprzecznych podanych w Dokumentacji Projektowej. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót. Ogólne zasady kontroli jakości robót podano w ST D-M "Wymagania ogólne", pkt 6. Kontrolę jakości prac pomiarowych związanych z odtworzeniem (wyznaczeniem) trasy i punktów wysokościowych należy prowadzić wg ogólnych zasad określonych w instrukcjach i wytycznych GUGiK Sprawdzenie robót pomiarowych. Sprawdzenie robót pomiarowych powinno być przeprowadzone wg następujących zasad:

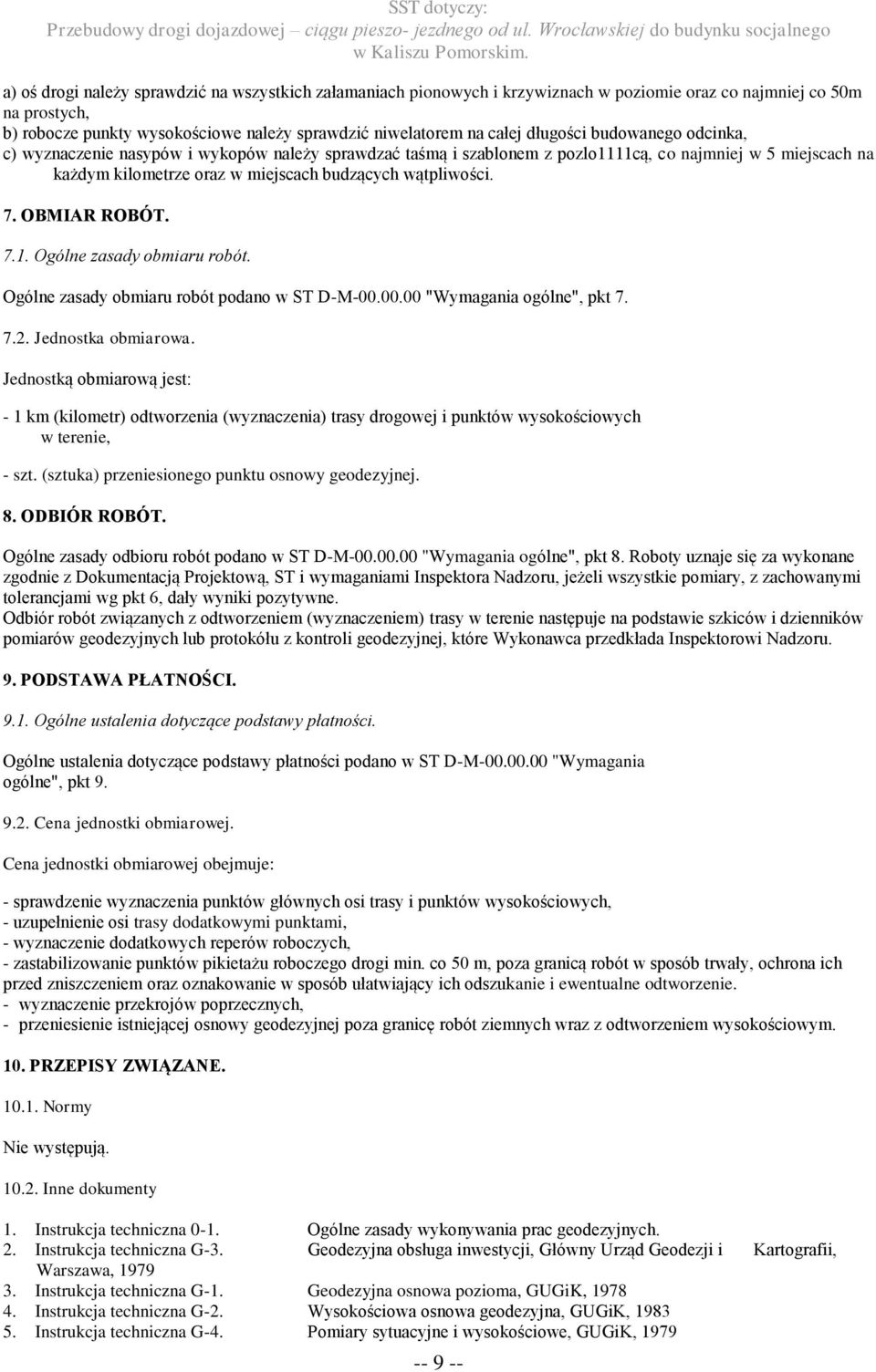

9 a) oś drogi należy sprawdzić na wszystkich załamaniach pionowych i krzywiznach w poziomie oraz co najmniej co 50m na prostych, b) robocze punkty wysokościowe należy sprawdzić niwelatorem na całej długości budowanego odcinka, c) wyznaczenie nasypów i wykopów należy sprawdzać taśmą i szablonem z pozlo1111cą, co najmniej w 5 miejscach na każdym kilometrze oraz w miejscach budzących wątpliwości. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót. Ogólne zasady obmiaru robót podano w ST D-M "Wymagania ogólne", pkt Jednostka obmiarowa. Jednostką obmiarową jest: - 1 km (kilometr) odtworzenia (wyznaczenia) trasy drogowej i punktów wysokościowych w terenie, - szt. (sztuka) przeniesionego punktu osnowy geodezyjnej. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w ST D-M "Wymagania ogólne", pkt 8. Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, ST i wymaganiami Inspektora Nadzoru, jeżeli wszystkie pomiary, z zachowanymi tolerancjami wg pkt 6, dały wyniki pozytywne. Odbiór robót związanych z odtworzeniem (wyznaczeniem) trasy w terenie następuje na podstawie szkiców i dzienników pomiarów geodezyjnych lub protokółu z kontroli geodezyjnej, które Wykonawca przedkłada Inspektorowi Nadzoru. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności. Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M "Wymagania ogólne", pkt Cena jednostki obmiarowej. Cena jednostki obmiarowej obejmuje: - sprawdzenie wyznaczenia punktów głównych osi trasy i punktów wysokościowych, - uzupełnienie osi trasy dodatkowymi punktami, - wyznaczenie dodatkowych reperów roboczych, - zastabilizowanie punktów pikietażu roboczego drogi min. co 50 m, poza granicą robót w sposób trwały, ochrona ich przed zniszczeniem oraz oznakowanie w sposób ułatwiający ich odszukanie i ewentualne odtworzenie. - wyznaczenie przekrojów poprzecznych, - przeniesienie istniejącej osnowy geodezyjnej poza granicę robót ziemnych wraz z odtworzeniem wysokościowym. 10. PRZEPISY ZWIĄZANE Normy Nie występują Inne dokumenty 1. Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. 2. Instrukcja techniczna G-3. Geodezyjna obsługa inwestycji, Główny Urząd Geodezji i Kartografii, Warszawa, Instrukcja techniczna G-1. Geodezyjna osnowa pozioma, GUGiK, Instrukcja techniczna G-2. Wysokościowa osnowa geodezyjna, GUGiK, Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokościowe, GUGiK,

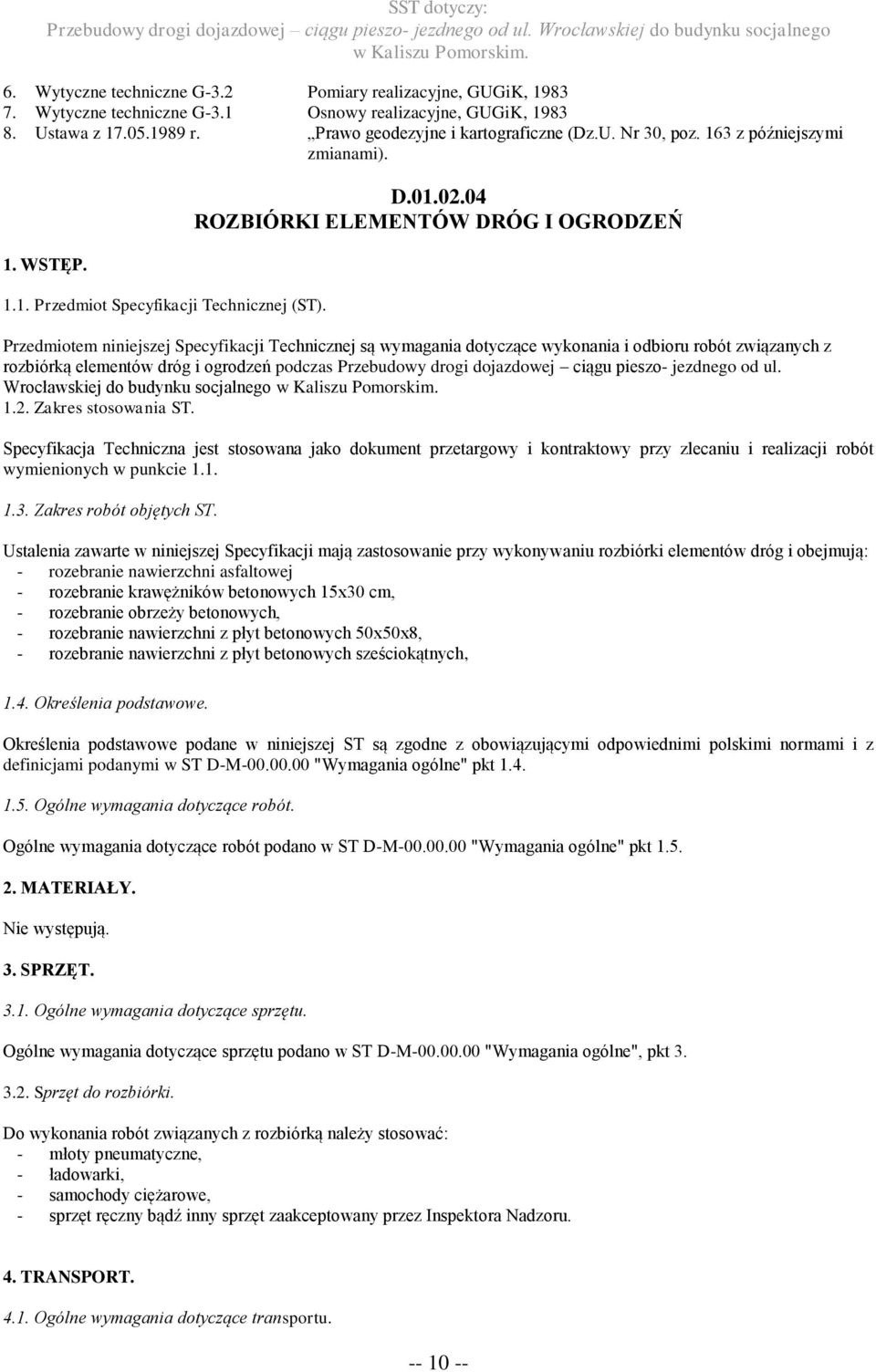

10 6. Wytyczne techniczne G-3.2 Pomiary realizacyjne, GUGiK, Wytyczne techniczne G-3.1 Osnowy realizacyjne, GUGiK, Ustawa z r. Prawo geodezyjne i kartograficzne (Dz.U. Nr 30, poz. 163 z późniejszymi zmianami). 1. WSTĘP Przedmiot Specyfikacji Technicznej (ST). D ROZBIÓRKI ELEMENTÓW DRÓG I OGRODZEŃ Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z rozbiórką elementów dróg i ogrodzeń podczas Przebudowy drogi dojazdowej ciągu pieszo- jezdnego od ul. Wrocławskiej do budynku socjalnego 1.2. Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST. Ustalenia zawarte w niniejszej Specyfikacji mają zastosowanie przy wykonywaniu rozbiórki elementów dróg i obejmują: - rozebranie nawierzchni asfaltowej - rozebranie krawężników betonowych 15x30 cm, - rozebranie obrzeży betonowych, - rozebranie nawierzchni z płyt betonowych 50x50x8, - rozebranie nawierzchni z płyt betonowych sześciokątnych, 1.4. Określenia podstawowe. Określenia podstawowe podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi polskimi normami i z definicjami podanymi w ST D-M "Wymagania ogólne" pkt Ogólne wymagania dotyczące robót. Ogólne wymagania dotyczące robót podano w ST D-M "Wymagania ogólne" pkt MATERIAŁY. Nie występują. 3. SPRZĘT Ogólne wymagania dotyczące sprzętu. Ogólne wymagania dotyczące sprzętu podano w ST D-M "Wymagania ogólne", pkt Sprzęt do rozbiórki. Do wykonania robót związanych z rozbiórką należy stosować: - młoty pneumatyczne, - ładowarki, - samochody ciężarowe, - sprzęt ręczny bądź inny sprzęt zaakceptowany przez Inspektora Nadzoru. 4. TRANSPORT Ogólne wymagania dotyczące transportu

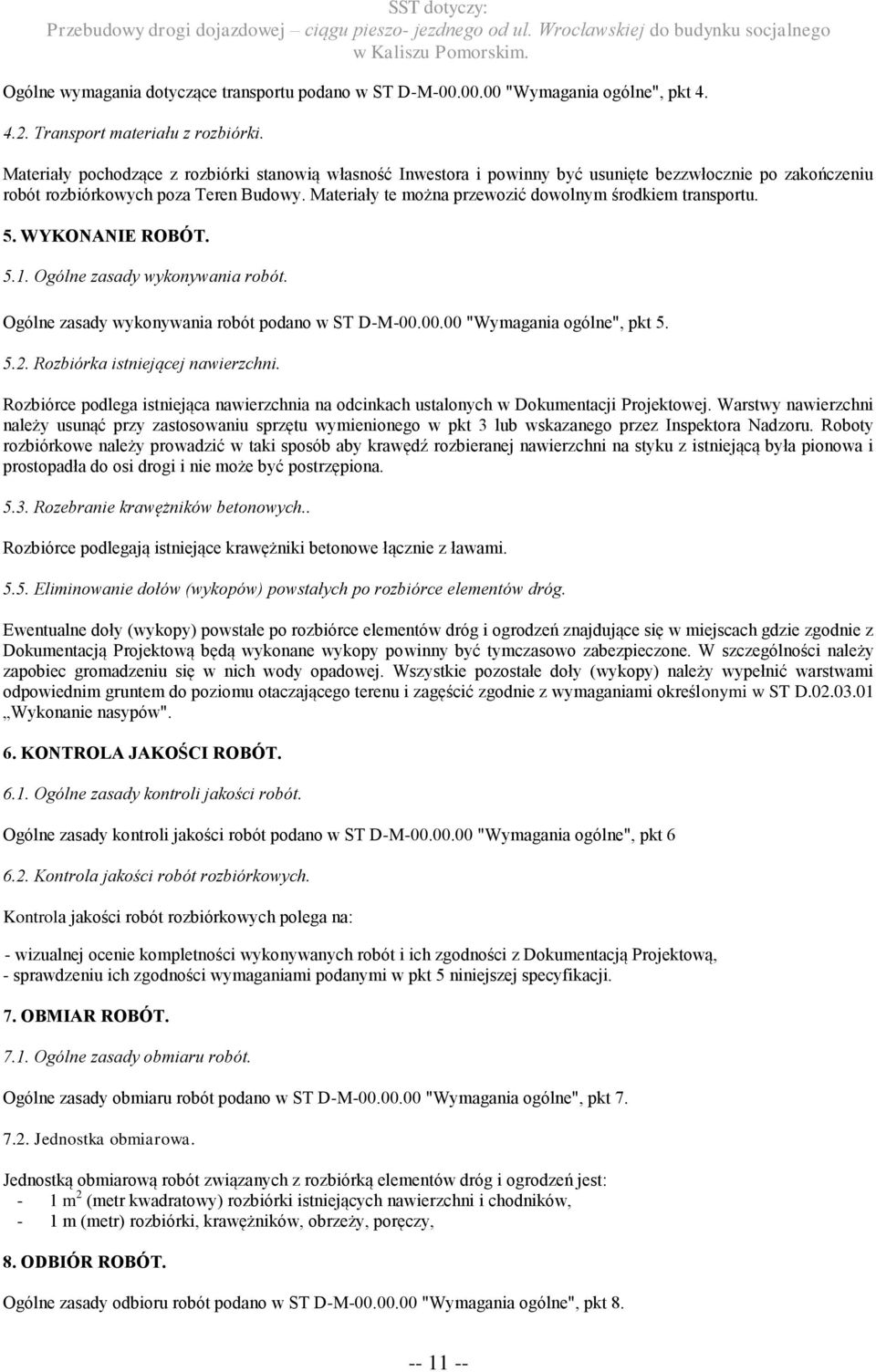

11 Ogólne wymagania dotyczące transportu podano w ST D-M "Wymagania ogólne", pkt Transport materiału z rozbiórki. Materiały pochodzące z rozbiórki stanowią własność Inwestora i powinny być usunięte bezzwłocznie po zakończeniu robót rozbiórkowych poza Teren Budowy. Materiały te można przewozić dowolnym środkiem transportu. 5. WYKONANIE ROBÓT Ogólne zasady wykonywania robót. Ogólne zasady wykonywania robót podano w ST D-M "Wymagania ogólne", pkt Rozbiórka istniejącej nawierzchni. Rozbiórce podlega istniejąca nawierzchnia na odcinkach ustalonych w Dokumentacji Projektowej. Warstwy nawierzchni należy usunąć przy zastosowaniu sprzętu wymienionego w pkt 3 lub wskazanego przez Inspektora Nadzoru. Roboty rozbiórkowe należy prowadzić w taki sposób aby krawędź rozbieranej nawierzchni na styku z istniejącą była pionowa i prostopadła do osi drogi i nie może być postrzępiona Rozebranie krawężników betonowych.. Rozbiórce podlegają istniejące krawężniki betonowe łącznie z ławami Eliminowanie dołów (wykopów) powstałych po rozbiórce elementów dróg. Ewentualne doły (wykopy) powstałe po rozbiórce elementów dróg i ogrodzeń znajdujące się w miejscach gdzie zgodnie z Dokumentacją Projektową będą wykonane wykopy powinny być tymczasowo zabezpieczone. W szczególności należy zapobiec gromadzeniu się w nich wody opadowej. Wszystkie pozostałe doły (wykopy) należy wypełnić warstwami odpowiednim gruntem do poziomu otaczającego terenu i zagęścić zgodnie z wymaganiami określonymi w ST D Wykonanie nasypów". 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót. Ogólne zasady kontroli jakości robót podano w ST D-M "Wymagania ogólne", pkt Kontrola jakości robót rozbiórkowych. Kontrola jakości robót rozbiórkowych polega na: - wizualnej ocenie kompletności wykonywanych robót i ich zgodności z Dokumentacją Projektową, - sprawdzeniu ich zgodności wymaganiami podanymi w pkt 5 niniejszej specyfikacji. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót. Ogólne zasady obmiaru robót podano w ST D-M "Wymagania ogólne", pkt Jednostka obmiarowa. Jednostką obmiarową robót związanych z rozbiórką elementów dróg i ogrodzeń jest: - 1 m 2 (metr kwadratowy) rozbiórki istniejących nawierzchni i chodników, - 1 m (metr) rozbiórki, krawężników, obrzeży, poręczy, 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w ST D-M "Wymagania ogólne", pkt

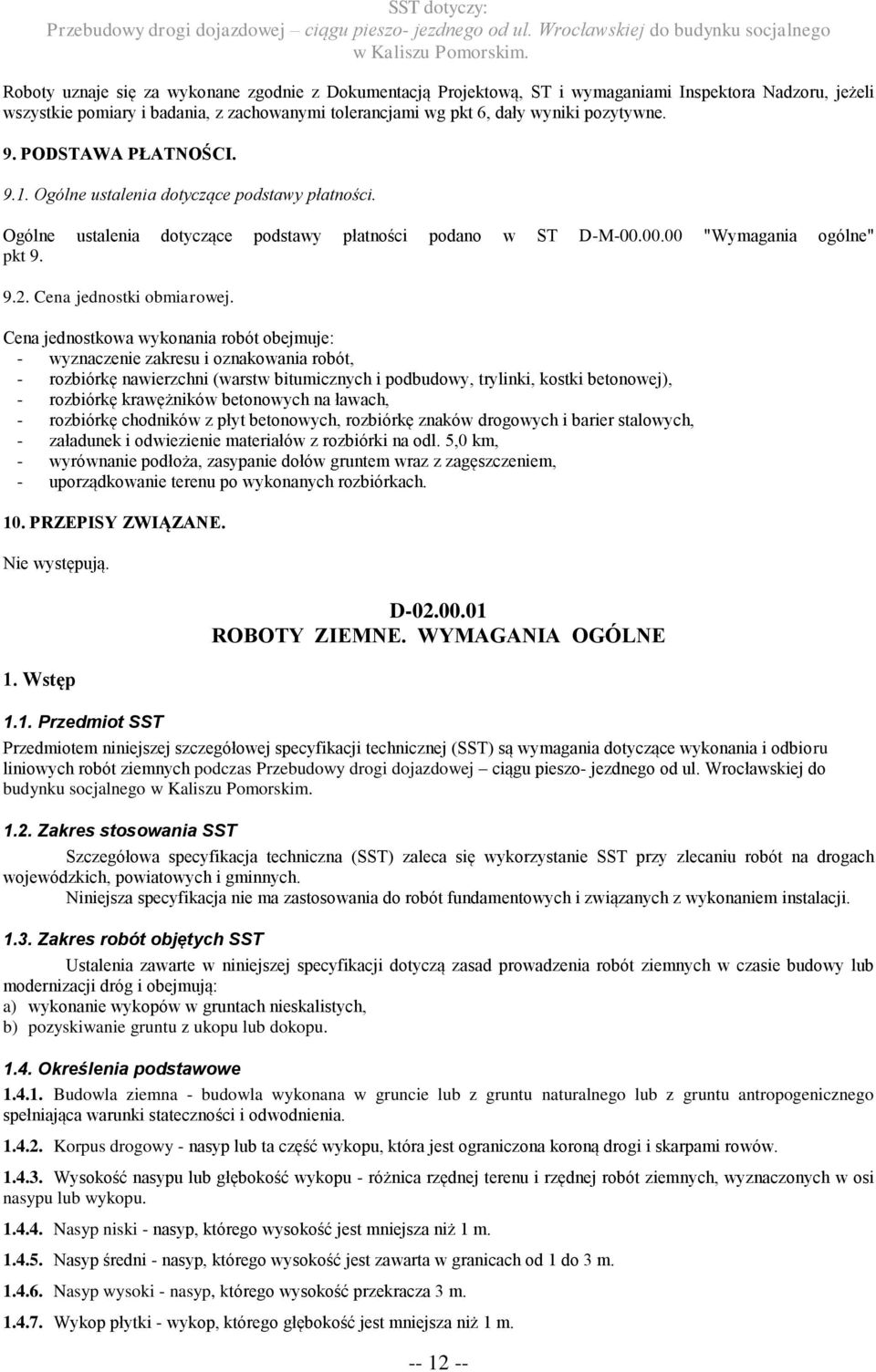

12 Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, ST i wymaganiami Inspektora Nadzoru, jeżeli wszystkie pomiary i badania, z zachowanymi tolerancjami wg pkt 6, dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności. Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M "Wymagania ogólne" pkt Cena jednostki obmiarowej. Cena jednostkowa wykonania robót obejmuje: - wyznaczenie zakresu i oznakowania robót, - rozbiórkę nawierzchni (warstw bitumicznych i podbudowy, trylinki, kostki betonowej), - rozbiórkę krawężników betonowych na ławach, - rozbiórkę chodników z płyt betonowych, rozbiórkę znaków drogowych i barier stalowych, - załadunek i odwiezienie materiałów z rozbiórki na odl. 5,0 km, - wyrównanie podłoża, zasypanie dołów gruntem wraz z zagęszczeniem, - uporządkowanie terenu po wykonanych rozbiórkach. 10. PRZEPISY ZWIĄZANE. Nie występują. 1. Wstęp D ROBOTY ZIEMNE. WYMAGANIA OGÓLNE 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru liniowych robót ziemnych podczas Przebudowy drogi dojazdowej ciągu pieszo- jezdnego od ul. Wrocławskiej do budynku socjalnego 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) zaleca się wykorzystanie SST przy zlecaniu robót na drogach wojewódzkich, powiatowych i gminnych. Niniejsza specyfikacja nie ma zastosowania do robót fundamentowych i związanych z wykonaniem instalacji Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych w czasie budowy lub modernizacji dróg i obejmują: a) wykonanie wykopów w gruntach nieskalistych, b) pozyskiwanie gruntu z ukopu lub dokopu Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu naturalnego lub z gruntu antropogenicznego spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Nasyp niski - nasyp, którego wysokość jest mniejsza niż 1 m Nasyp średni - nasyp, którego wysokość jest zawarta w granicach od 1 do 3 m Nasyp wysoki - nasyp, którego wysokość przekracza 3 m Wykop płytki - wykop, którego głębokość jest mniejsza niż 1 m

13 Wykop średni - wykop, którego głębokość jest zawarta w granicach od 1 do 3 m Wykop głęboki - wykop, którego głębokość przekracza 3 m Bagno - grunt organiczny nasycony wodą, o małej nośności, charakteryzujący się znacznym i długotrwałym osiadaniem pod obciążeniem Grunt nieskalisty - każdy grunt rodzimy, nie określony w punkcie jako grunt skalisty Grunt skalisty - grunt rodzimy, lity lub spękany o nieprzesuniętych blokach, którego próbki nie wykazują zmian objętości ani nie rozpadają się pod działaniem wody destylowanej; mają wytrzymałość na ściskanie R c ponad 0,2 MPa; wymaga użycia środków wybuchowych albo narzędzi pneumatycznych lub hydraulicznych do odspojenia Ukop - miejsce pozyskania gruntu do wykonania nasypów, położone w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: d I s ds gdzie: d - gęstość objętościowa szkieletu zagęszczonego gruntu, zgodnie z BN-77/ [9], (Mg/m 3 ), ds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, zgodnie z PN-B :1988 [2], służąca do oceny zagęszczenia gruntu w robotach ziemnych, (Mg/m 3 ) Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: d60 U d10 gdzie: d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, (mm), d 10 - średnica oczek sita, przez które przechodzi 10% gruntu, (mm) Wskaźnik odkształcenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: E2 I0 E1 gdzie: E 1 - moduł odkształcenia gruntu oznaczony w pierwszym obciążeniu badanej warstwy zgodnie z PN-S-02205:1998 [4], E 2 - moduł odkształcenia gruntu oznaczony w powtórnym obciążeniu badanej warstwy zgodnie z PN-S-02205:1998 [4] Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt materiały (grunty) 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt Podział gruntów Podział gruntów pod względem wysadzinowości podaje tablica 1. Podział gruntów pod względem przydatności do budowy nasypów podano w SST D pkt

14 2.3. Zasady wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do budowy nasypów. Grunty przydatne do budowy nasypów mogą być wywiezione poza teren budowy tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych i za zezwoleniem Inżyniera. Jeżeli grunty przydatne, uzyskane przy wykonaniu wykopów, nie będąc nadmiarem objętości robót ziemnych, zostały za zgodą Inżyniera wywiezione przez Wykonawcę poza teren budowy z przeznaczeniem innym niż budowa nasypów lub wykonanie prac objętych kontraktem, Wykonawca jest zobowiązany do dostarczenia równoważnej objętości gruntów przydatnych ze źródeł własnych, zaakceptowanych przez Inżyniera. Grunty i materiały nieprzydatne do budowy nasypów, określone w SST D pkt 2.4, powinny być wywiezione przez Wykonawcę na odkład. Zapewnienie terenów na odkład należy do obowiązków Zamawiającego, o ile nie określono tego inaczej w kontrakcie. Inżynier może nakazać pozostawienie na terenie budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności. Tablica 1. Podział gruntów pod względem wysadzinowości wg PN-S-02205:1998 [4] Lp. Wyszczególnie Jed- Grupy gruntów nie właściwości nostki niewysadzinowe wątpliwe wysadzinowe 1 Rodzaj gruntu rumosz niegliniasty żwir pospółka piasek gruby piasek średni piasek drobny żużel nierozpadowy 2 Zawartość cząstek 0,075 mm 0,02 mm % 15 3 piasek pylasty zwietrzelina gliniasta rumosz gliniasty żwir gliniasty pospółka gliniasta od 15 do 30 od 3 do mało wysadzinowe glina piaszczysta zwięzła, glina zwięzła, glina pylasta zwięzła ił, ił piaszczysty, ił pylasty bardzo wysadzinowe piasek gliniasty pył, pył piaszczysty glina piaszczysta, glina, glina pylasta ił warwowy Kapilarność bierna H kb m 1,0 1,0 1,0 4 Wskaźnik piaskowy WP 35 od 25 do sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do robót ziemnych Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu do: odspajania i wydobywania gruntów (narzędzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urządzenia do hydromechanizacji itp.),

15 transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.). 4. Transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport gruntów Wybór środków transportowych oraz metod transportu powinien być dostosowany do rodzaju gruntu (materiału), jego objętości, sposobu odspajania i załadunku oraz do odległości transportu. Wydajność środków transportowych powinna być ponadto dostosowana do wydajności sprzętu stosowanego do urabiania i wbudowania gruntu (materiału). Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inżyniera. 5. Wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Dokładność wykonania wykopów i nasypów Odchylenie osi korpusu ziemnego, w wykopie lub nasypie, od osi projektowanej nie powinny być większe niż 10 cm. Różnica w stosunku do projektowanych rzędnych robót ziemnych nie może przekraczać + 1 cm i -3 cm. Szerokość górnej powierzchni korpusu nie może różnić się od szerokości projektowanej o więcej niż 10 cm, a krawędzie korony drogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno różnić się od projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalne nierówności na powierzchni skarp nie powinny przekraczać 10 cm przy pomiarze łatą 3- metrową, albo powinny być spełnione inne wymagania dotyczące nierówności, wynikające ze sposobu umocnienia powierzchni skarpy. W gruntach skalistych wymagania, dotyczące równości powierzchni dna wykopu oraz pochylenia i równości skarp, powinny być określone w dokumentacji projektowej i SST Odwodnienia pasa robót ziemnych Niezależnie od budowy urządzeń, stanowiących elementy systemów odwadniających, ujętych w dokumentacji projektowej, Wykonawca powinien, o ile wymagają tego warunki terenowe, wykonać urządzenia, które zapewnią odprowadzenie wód gruntowych i opadowych poza obszar robót ziemnych tak, aby zabezpieczyć grunty przed przewilgoceniem i nawodnieniem. Wykonawca ma obowiązek takiego wykonywania wykopów i nasypów, aby powierzchniom gruntu nadawać w całym okresie trwania robót spadki, zapewniające prawidłowe odwodnienie. Jeżeli, wskutek zaniedbania Wykonawcy, grunty ulegną nawodnieniu, które spowoduje ich długotrwałą nieprzydatność, Wykonawca ma obowiązek usunięcia tych gruntów i zastąpienia ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiającego za te czynności, jak również za dowieziony grunt. Odprowadzenie wód do istniejących zbiorników naturalnych i urządzeń odwadniających musi być poprzedzone uzgodnieniem z odpowiednimi instytucjami Odwodnienie wykopów Technologia wykonania wykopu musi umożliwiać jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych. Wykonanie wykopów powinno postępować w kierunku podnoszenia się niwelety. W czasie robót ziemnych należy zachować odpowiedni spadek podłużny i nadać przekrojom poprzecznym spadki, umożliwiające szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien być mniejszy niż 4% w przypadku gruntów spoistych i nie mniejszy niż 2% w przypadku gruntów niespoistych. Należy uwzględnić ewentualny wpływ kolejności i sposobu odspajania gruntów oraz terminów wykonywania innych robót na spełnienie wymagań dotyczących prawidłowego odwodnienia wykopu w czasie postępu robót ziemnych. Źródła wody, odsłonięte przy wykonywaniu wykopów, należy ująć w rowy i /lub dreny. Wody opadowe i gruntowe należy odprowadzić poza teren pasa robót ziemnych

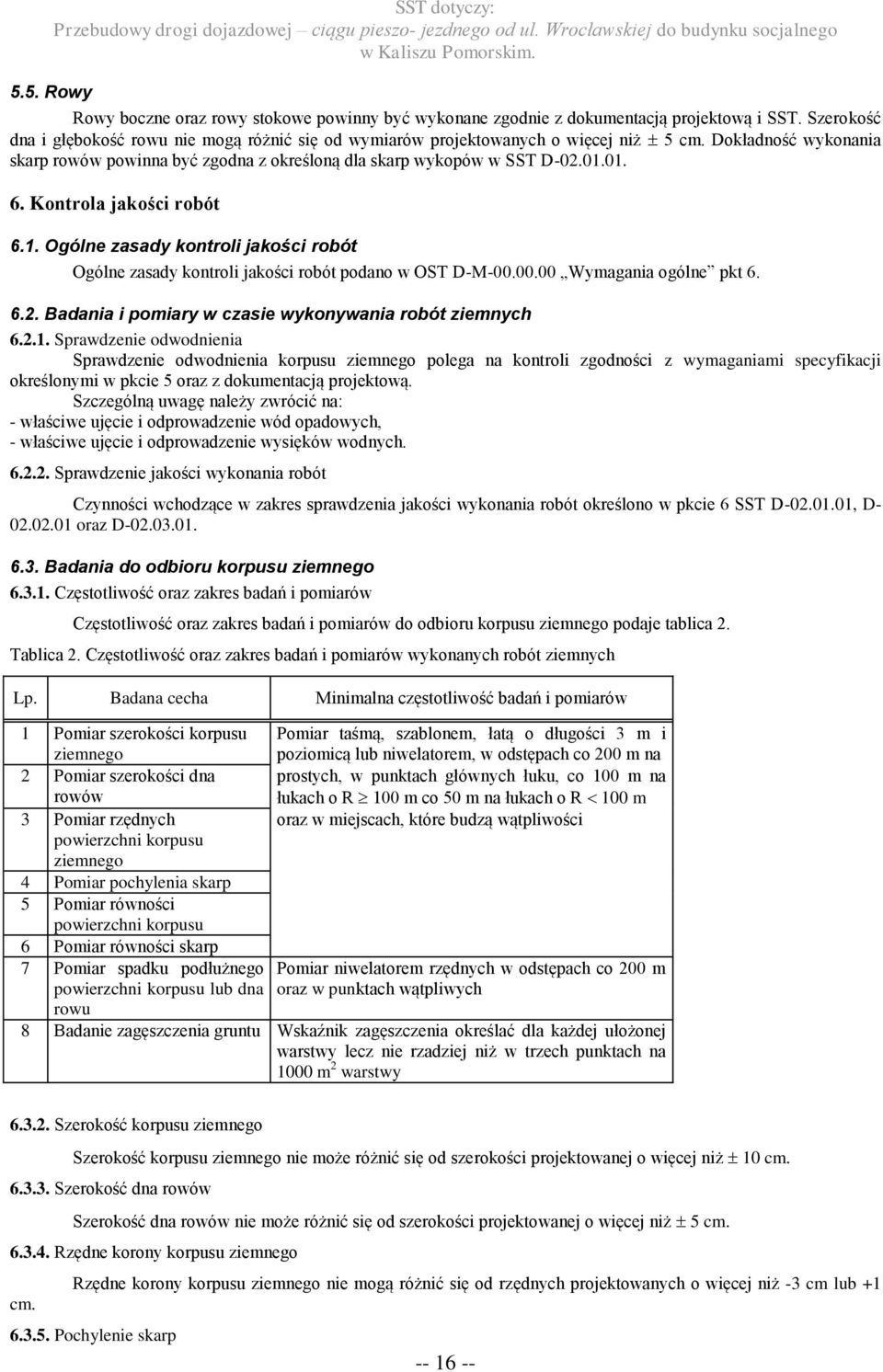

16 5.5. Rowy Rowy boczne oraz rowy stokowe powinny być wykonane zgodnie z dokumentacją projektową i SST. Szerokość dna i głębokość rowu nie mogą różnić się od wymiarów projektowanych o więcej niż 5 cm. Dokładność wykonania skarp rowów powinna być zgodna z określoną dla skarp wykopów w SST D Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Badania i pomiary w czasie wykonywania robót ziemnych Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodności z wymaganiami specyfikacji określonymi w pkcie 5 oraz z dokumentacją projektową. Szczególną uwagę należy zwrócić na: - właściwe ujęcie i odprowadzenie wód opadowych, - właściwe ujęcie i odprowadzenie wysięków wodnych Sprawdzenie jakości wykonania robót Czynności wchodzące w zakres sprawdzenia jakości wykonania robót określono w pkcie 6 SST D , D oraz D Badania do odbioru korpusu ziemnego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów do odbioru korpusu ziemnego podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów wykonanych robót ziemnych Lp. Badana cecha Minimalna częstotliwość badań i pomiarów 1 Pomiar szerokości korpusu ziemnego Pomiar taśmą, szablonem, łatą o długości 3 m i poziomicą lub niwelatorem, w odstępach co 200 m na 2 Pomiar szerokości dna rowów prostych, w punktach głównych łuku, co 100 m na łukach o R 100 m co 50 m na łukach o R 100 m 3 Pomiar rzędnych oraz w miejscach, które budzą wątpliwości powierzchni korpusu ziemnego 4 Pomiar pochylenia skarp 5 Pomiar równości powierzchni korpusu 6 Pomiar równości skarp 7 Pomiar spadku podłużnego Pomiar niwelatorem rzędnych w odstępach co 200 m powierzchni korpusu lub dna oraz w punktach wątpliwych rowu 8 Badanie zagęszczenia gruntu Wskaźnik zagęszczenia określać dla każdej ułożonej warstwy lecz nie rzadziej niż w trzech punktach na 1000 m 2 warstwy Szerokość korpusu ziemnego Szerokość korpusu ziemnego nie może różnić się od szerokości projektowanej o więcej niż 10 cm Szerokość dna rowów Szerokość dna rowów nie może różnić się od szerokości projektowanej o więcej niż 5 cm Rzędne korony korpusu ziemnego Rzędne korony korpusu ziemnego nie mogą różnić się od rzędnych projektowanych o więcej niż -3 cm lub +1 cm Pochylenie skarp

17 Pochylenie skarp nie może różnić się od pochylenia projektowanego o więcej niż 10% wartości pochylenia wyrażonego tangensem kąta Równość korony korpusu Nierówności powierzchni korpusu ziemnego mierzone łatą 3-metrową, nie mogą przekraczać 3 cm Równość skarp Nierówności skarp, mierzone łatą 3-metrową, nie mogą przekraczać 10 cm Spadek podłużny korony korpusu lub dna rowu Spadek podłużny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar niwelatorem rzędnych wysokościowych, nie może dawać różnic, w stosunku do rzędnych projektowanych, większych niż -3 cm lub +1 cm Zagęszczenie gruntu Wskaźnik zagęszczenia gruntu określony zgodnie z BN-77/ [9] powinien być zgodny z założonym dla odpowiedniej kategorii ruchu. W przypadku gruntów dla których nie można określić wskaźnika zagęszczenia należy określić wskaźnik odkształcenia I 0, zgodnie z normą PN-S-02205:1998 [4] Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji, zostaną odrzucone. Jeśli materiały nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inżyniera Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inżynier może uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne drogi i ustali zakres i wielkość potrąceń za obniżoną jakość. 7. Obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Obmiar robót ziemnych Jednostka obmiarową jest m 3 (metr sześcienny) wykonanych robót ziemnych. 8. odbiór robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. podstawa płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt 9. Zakres czynności objętych ceną jednostkową podano w SST D , D oraz D pkt przepisy związane Normy 1. PN-B-02480:1986 Grunty budowlane. Określenia. Symbole. Podział i opis gruntów 2. PN-B-04481:1988 Grunty budowlane. Badania próbek gruntów 3. PN-B-04493:1960 Grunty budowlane. Oznaczanie kapilarności biernej 4. PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania 5. PN-ISO10318:1993 Geotekstylia Terminologia 6. PN-EN-963:1999 Geotekstylia i wyroby pokrewne 7. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 8. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 9. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu

18 10.2. Inne dokumenty 10. Wykonanie i odbiór robót ziemnych dla dróg szybkiego ruchu, IBDiM, Warszawa Instrukcja badań podłoża gruntowego budowli drogowych i mostowych, GDDP,Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym, IBDiM, Warszawa D K O R Y T O W R A Z Z P R O F I L O W A N I E M I Z A G Ę S Z C Z A N I E M P O D Ł O Ż A 1. WSTĘP 1.1. Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem koryta wraz z profilowaniem i zagęszczaniem podłoża podczas Przebudowy drogi dojazdowej ciągu pieszo- jezdnego od ul. Wrocławskiej do budynku socjalnego 1.2. Zakres stosowania SST. Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST. Ustalenia zawarte w niniejszej Specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem koryta przeznaczonego do ułożenia konstrukcji nawierzchni 1.4. Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D Wymagania ogólne [1] pkt MATERIAŁY - nie występują 3. SPRZĘT 3.1.Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Wykonawca przystępujący do wykonania koryta i profilowania podłoża powinien wykazać się możliwością korzystania z następującego sprzętu: - koparek z czerpakami profilowymi (przy wykonywaniu wąskich koryt), - walców statycznych, wibracyjnych lub płyt wibracyjnych. - stosowany sprzęt nie może spowodować niekorzystnego wpływu na właściwości gruntu podłoża. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D Wymagania ogólne [1] pkt Transport materiałów Do transportu materiałów należy używać samochodów ciężarowych samowyładowczych. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D Wymagania ogólne [1] pkt Warunki przystąpienia do robót Wykonawca powinien przystąpić do wykonania koryta oraz profilowania i zagęszczenia podłoża bezpośrednio przed rozpoczęciem robót związanych z wykonaniem warstw nawierzchni. Wcześniejsze przystąpienie do wykonania koryta oraz profilowania i zagęszczania podłoża jest możliwe wyłącznie za zgodą Inspektora Nadzoru, w korzystnych warunkach atmosferycznych. W wykonanym korycie oraz po wyprofilowanym i zagęszczonym podłożu nie może odbywać się ruch budowlany, niezwiązany bezpośrednio z wykonaniem pierwszej warstwy nawierzchni Wykonanie koryta Rodzaj sprzętu, a w szczególności jego moc należy dostosować do rodzaju gruntu, w którym prowadzone są roboty i do trudności jego odspojenia. Koryto można wykonywać ręcznie, gdy jego szerokość nie pozwala na zastosowanie maszyn, na przykład na poszerzeniach lub w przypadku robót o małym zakresie. Sposób wykonania musi być zaakceptowany przez Inspektora Nadzoru. Grunt odspojony w czasie wykonywania koryta powinien być wykorzystany zgodnie z SST, tj. odwieziony na odkład w miejsce wskazane przez Inspektora Nadzoru Profilowanie i zagęszczanie podłoża

19 Przed przystąpieniem do profilowania podłoże powinno być oczyszczone ze wszelkich zanieczyszczeń. Po oczyszczeniu powierzchni podłoża należy sprawdzić, czy istniejące rzędne terenu umożliwiają uzyskanie po profilowaniu zaprojektowanych rzędnych podłoża. Zaleca się, aby rzędne terenu przed profilowaniem były, o co najmniej 5 cm wyższe niż projektowane rzędne podłoża. Jeżeli powyższy warunek nie jest spełniony i występują zaniżenia poziomu w podłożu przewidzianym do profilowania, Wykonawca powinien spulchnić podłoże na głębokość zaakceptowaną przez Inspektora Nadzoru, dowieźć dodatkowy grunt spełniający wymagania obowiązujące dla górnej strefy korpusu, w ilości koniecznej do uzyskania wymaganych rzędnych wysokościowych i zagęścić warstwę do uzyskania wartości wskaźnika zagęszczenia, określonych w tablicy 1. Bezpośrednio po profilowaniu podłoża należy przystąpić do jego zagęszczania. Zagęszczanie podłoża należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od podanego w tablicy 1. Wskaźnik zagęszczenia należy określać zgodnie z BN-77/ Tablica 1. Minimalne wartości wskaźnika zagęszczenia podłoża (I s ) Strefa korpusu Minimalna wartość I s dla dróg: ruch ciężki i bardzo ciężki ruch mniejszy od ciężkiego Górna warstwa o grubości 20 cm 1,0 1,0 Na głębokości od 20 do 50 cm od powierzchni podłoża 1,0 0,97 W przypadku, gdy gruboziarnisty materiał tworzący podłoże uniemożliwia przeprowadzenie badania zagęszczenia, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych. Należy określić pierwotny i wtórny moduł odkształcenia podłoża według BN-64/ Stosunek wtórnego i pierwotnego modułu odkształcenia nie powinien przekraczać 2,2. Wilgotność gruntu podłoża podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od -20% do +10% Utrzymanie koryta oraz wyprofilowanego i zagęszczonego podłoża Podłoże (koryto) po wyprofilowaniu i zagęszczeniu powinno być utrzymywane w dobrym stanie. Jeżeli po wykonaniu robót związanych z profilowaniem i zagęszczeniem podłoża nastąpi przerwa w robotach i Wykonawca nie przystąpi natychmiast do układania warstw nawierzchni, to powinien on zabezpieczyć podłoże przed nadmiernym zawilgoceniem, na przykład przez rozłożenie folii lub w inny sposób zaakceptowany przez Inspektora Nadzoru. Jeżeli wyprofilowane i zagęszczone podłoże uległo nadmiernemu zawilgoceniu, to do układania kolejnej warstwy można przystąpić dopiero po jego naturalnym osuszeniu. Po osuszeniu podłoża Inspektor Nadzoru oceni jego stan i ewentualnie zaleci wykonanie niezbędnych napraw. Jeżeli zawilgocenie nastąpiło wskutek zaniedbania Wykonawcy, to naprawę wykona on na własny koszt. 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D Wymagania ogólne [1] pkt Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów dotyczących cech geometrycznych i zagęszczenia koryta i wyprofilowanego podłoża podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów wykonanego koryta i wyprofilowanego podłoża Lp. Wyszczególnienie badań i pomiarów Minimalna częstotliwość badań i pomiarów 1 Szerokość koryta co 50 m 2 Zagęszczenie w 2 pkt. na dziennej działce roboczej, Szerokość koryta i profilowanego podłoża nie może różnić się od szerokości projektowanej więcej niż +10 cm i -5 cm Wskaźnik zagęszczenia koryta i wyprofilowanego podłoża określony wg BN-77/ nie powinien być mniejszy od podanego w tablicy nr Zasady postępowania z wadliwie wykonanymi odcinkami koryta (profilowanego podłoża) Wszystkie powierzchnie, które wykazują większe odchylenia cech geometrycznych od określonych w punkcie 6.2. powinny być naprawione przez spulchnienie do głębokości, co najmniej 10 cm, wyrównanie i powtórne zagęszczenie. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D Wymagania ogólne [1] pkt Ogólne zasady obmiaru robót Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanego i odebranego koryta. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z SST i wymaganiami Inspektora Nadzoru, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne

20 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 koryta obejmuje: - prace pomiarowe i roboty przygotowawcze, - odspojenie gruntu, - załadunek nadmiaru odspojonego gruntu na środki transportowe i odwiezienie w miejsce wybrane przez Wykonawcę, - profilowanie dna koryta lub podłoża, - zagęszczenie, - utrzymanie koryta lub podłoża, - przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej. 10. Przepisy związane Ogólne specyfikacje techniczne (SST) 1. D Wymagania ogólne Normy 1. PN-B Grunty budowlane. Badania próbek gruntu 2. PN-/B Kruszywa mineralne. Badania. Oznaczanie wilgotności 3. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 4. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 5. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu D W A R S T W A O D C I N A J Ą CA 1. WSTĘP 1.1. Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem warstwy odcinającej Przebudowy drogi dojazdowej ciągu pieszo- jezdnego od ul. Wrocławskiej do budynku socjalnego 1.2. Zakres stosowania SST. Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST. Ustalenia zawarte w niniejszej Specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem warstwy odcinającej pod warstwy konstrukcyjne poszerzenia nawierzchni drogi i obejmują wykonanie warstwy odcinającej, grubości 10 cm po zagęszczeniu Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D Wymagania ogólne [1] pkt Ogólne Rodzaje materiałów Materiałami stosowanymi przy wykonywaniu warstwy odcinającej jest piasek Wymagania dla kruszywa Kruszywa do wykonania warstwy odcinającej powinny spełniać następujące warunki: a) szczelności, określony zależnością: D15 5 d 85 gdzie: D 15 - wymiar sita, przez które przechodzi 15% ziarn warstwy odcinającej d 85 - wymiar sita, przez które przechodzi 85% ziarn gruntu podłoża. b) zagęszczalności, określony zależnością: gdzie: U - wskaźnik różnoziarnistości, U d d

21 d 60 - wymiar sita, przez które przechodzi 60% kruszywa tworzącego warstwę odcinającą, d 10 - wymiar sita, przez które przechodzi 10% kruszywa tworzącego warstwę odcinającą. Piasek stosowany do wykonywania warstwy odcinającej powinien spełniać wymagania normy PN-B [5] dla gatunku 1 i SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D Wymagania ogólne [1] pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania warstwy odcinającej powinien wykazać się możliwością korzystania z następującego sprzętu: równiarek, walców statycznych, płyt wibracyjnych lub ubijaków mechanicznych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D Wymagania ogólne [1] pkt Transport kruszywa Kruszywa można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D Wymagania ogólne [1] pkt Wbudowanie i zagęszczanie kruszywa Kruszywo powinno być rozkładane w warstwie o jednakowej grubości, z zachowaniem wymaganych spadków i rzędnych wysokościowych. Grubość rozłożonej warstwy luźnego kruszywa powinna być taka, aby po jej zagęszczeniu osiągnięto grubość 10 cm.. W miejscach, w których widoczna jest segregacja kruszywa należy przed zagęszczeniem wymienić kruszywo na materiał o odpowiednich właściwościach. Natychmiast po końcowym wyprofilowaniu warstwy odcinającej należy przystąpić do jej zagęszczania. Nierówności lub zagłębienia powstałe w czasie zagęszczania powinny być wyrównywane na bieżąco przez spulchnienie warstwy kruszywa i dodanie lub usunięcie materiału, aż do otrzymania równej powierzchni. Zagęszczanie należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od 1,0 według normalnej próby Proctora, przeprowadzonej według PN-B [1]. Wskaźnik zagęszczenia należy określać zgodnie z BN- 77/ [8]. Wilgotność kruszywa podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od -20% do +10% jej wartości Utrzymanie warstwy odcinającej Warstwa odcinająca po wykonaniu, a przed ułożeniem następnej warstwy powinny być utrzymywane w dobrym stanie. Koszt napraw wynikłych z niewłaściwego utrzymania warstwy obciąża Wykonawcę robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw przeznaczonych do wykonania robót i przedstawić wyniki tych badań Inżynierowi. Badania te powinny obejmować wszystkie właściwości kruszywa określone w p Badania w czasie robót Lp. Wyszczególnienie badań i pomiarów Minimalna częstotliwość badań i pomiarów 1 Szerokość warstwy co 50 m 2 Grubość co 20 m 3 Zagęszczenie, wilgotność kruszywa w 2 pkt. na dziennej działce roboczej, Szerokość warstwy Szerokość warstwy nie może się różnić od szerokości projektowanej o więcej niż +10cm, -5 cm Grubość warstwy Grubość warstwy powinna być zgodna z grubością projektową z tolerancją +1 cm, -2 cm. Na wszystkich powierzchniach wadliwych pod względem grubości Wykonawca wykona naprawę warstwy przez spulchnienie warstwy na głębokość co najmniej 10 cm, uzupełnienie nowym materiałem o odpowiednich właściwościach, wyrównanie i ponowne zagęszczenie. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, według wyżej podanych zasad na koszt Wykonawcy

22 Zagęszczenie warstwy Wskaźnik zagęszczenia warstwy odcinającej, określony wg BN-77/ [8] nie powinien być mniejszy od 1. Jeżeli jako kryterium dobrego zagęszczenia warstwy stosuje się porównanie wartości modułów odkształcenia, to wartość stosunku wtórnego do pierwotnego modułu odkształcenia, określonych zgodnie z normą BN-64/ [6], nie powinna być większa od 2,2. OBMIAR ROBÓT 6.2. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) warstwy odcinającej. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z SST i wymaganiami Inspektora Nadzoru, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. PODSTAWA PŁATNOŚCI 6.3. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena wykonania 1m 2 warstwy odcinającej z kruszywa obejmuje: prace pomiarowe, dostarczenie i rozłożenie na uprzednio przygotowanym podłożu warstwy materiału o grubości i jakości określonej w specyfikacji technicznej, wyrównanie ułożonej warstwy do wymaganego profilu, zagęszczenie wyprofilowanej warstwy, przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej, 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne (SST) 1. D Wymagania ogólne Normy 1. PN-B Grunty budowlane. Badania próbek gruntu 2. PN-B Kruszywa mineralne. Badania. Oznaczanie wilgotności 3. PN-B Kruszywo mineralne. Kruszywo naturalne do nawierzchni drogowych. Żwir i mieszanka 4. PN-B Kruszywo mineralne. Kruszywo łamane do nawierzchni drogowych 5. PN-B Kruszywa mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek 6. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 7. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 8. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu. 1. WSTĘP D b PODBUDOWA Z BETONU CEMENTOWEGO 1.1. Przedmiot Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem podbudowy z betonu cementowego podczas Przebudowy drogi dojazdowej ciągu pieszo- jezdnego od ul. Wrocławskiej do budynku socjalnego 1.2. Zakres stosowania Specyfikacja techniczna jest dokumentem przetargowym i kontraktowy przy zlecaniu i realizacji robót jak w pkt Zakres robót Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem podbudowy z betonu cementowego pod nawierzchnię ulepszoną dróg i ulic o ruchu ciężkim oraz podbudów pod nawierzchnię parkingów, placów postojowych itp

23 1.4. Określenia podstawowe Podbudowa - dolna część nawierzchni służąca do przenoszenia obciążeń od ruchu na podłoże Podbudowa z betonu cementowego - warstwa zagęszczonej mieszanki betonowej, która po osiągnięciu wytrzymałości na ściskanie odpowiadającej klasie betonu B 15 (lub wyjątkowo wyższej), stanowi fragment nośnej części nawierzchni, służący do przenoszenia obciążeń od ruchu na podłoże Klasa betonu - symbol literowo-liczbowy (np. betonu klasy B 15 przy R b = 15 MPa), określający wytrzymałość G gwarantowaną betonu (R b ) Mieszanka betonowa - mieszanina wszystkich składników użytych do wykonania betonu przed zagęszczeniem Szczelina skurczowa pełna - szczelina dzieląca płyty betonowe na całej grubości i umożliwiająca tylko kurczenie się płyt Szczelina skurczowa pozorna - szczelina dzieląca płyty betonowe w części górnej przekroju poprzecznego Masa zalewowa na gorąco - mieszanina składająca się z asfaltu drogowego, modyfikowanego dodatkiem kauczuku lub żywic syntetycznych, wypełniaczy i innych dodatków uszlachetniających, przeznaczona do wypełniania szczelin nawierzchni na gorąco Masa zalewowa na zimno - mieszanina żywic syntetycznych jedno- lub dwuskładnikowych, zawierająca konieczne dodatki uszlachetniające i wypełniające, przeznaczona do wypełniania szczelin na zimno Wkładki uszczelniające do szczelin - elastyczne profile zamknięte lub otwarte, zwykle wykonane z tworzywa sztucznego, wciskane w szczelinę w celu jej uszczelnienia Wskaźnik różnoziarnistości - wielkość charakteryzująca grunty niespoiste, określona wg wzoru U = d 60 : d 10, gdzie d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, d 10 - średnica oczek sita, przez które przechodzi 10% gruntu Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne [1] pkt materiały G 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST Wymagania ogólne [1] pkt. 2. D-M Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową i aprobatą techniczną Materiały do wykonania podbudowy z betonu cementowego powinny być zgodne z ustaleniami dokumentacji projektowej lub SST oraz z aprobatą techniczną IBDiM Cement Do produkcji mieszanki betonowej należy stosować cementy odpowiadające wymaganiom PN-EN 197-1:2002 [8] klasy 32,5: cement portlandzki CEM I, mieszany CEM II, hutniczy CEM III lub inne zaakceptowane przez Inżyniera Kruszywo Do wytwarzania mieszanki betonowej należy stosować kruszywo mineralne naturalne, grys z otoczaków lub surowca skalnego, kruszywo z żużla wielkopiecowego kawałkowego oraz mieszanki tych kruszyw. Uziarnienie kruszywa wchodzącego w skład mieszanki betonowej powinno być tak dobrane, aby mieszanka ta wykazywała maksymalną szczelność i urabialność przy minimalnym zużyciu cementu i wody. Właściwości kruszywa oraz ich cechy fizyczne i chemiczne powinny odpowiadać wymaganiom określonym w PN-S-96014:1997 [10] Woda Do wytwarzania mieszanki betonowej i pielęgnacji podbudowy należy używać wody określonej w PN-S :1997 [10]. Bez badań laboratoryjnych można stosować wodociągową wodę pitną

24 Domieszki do betonu W celu zmiany warunków wiązania i twardnienia, poprawy właściwości betonu i mieszanki betonowej oraz ograniczenia zawartości cementu mogą być stosowane domieszki według PN-EN 934-2:1999 [9]. Przy wyborze domieszki należy uwzględnić jej zgodność z cementem. Zaleca się wykonać badanie zgodności w laboratorium oraz sprawdzić na odcinku próbnym Zalewa drogowa lub wkładki uszczelniające w szczelinach Do wypełnienia szczelin w podbudowie betonowej należy stosować specjalne masy zalewowe, wbudowywane na gorąco lub na zimno, względnie wkładki uszczelniające, posiadające aprobatę techniczną IBDiM Materiały do pielęgnacji podbudowy Do pielęgnacji świeżo ułożonej podbudowy z betonu cementowego należy stosować: preparaty powłokowe, folie z tworzyw sztucznych. Dopuszcza się pielęgnację warstwą piasku naturalnego, bez zanieczyszczeń organicznych lub warstwą włókniny o grubości, przy obciążeniu 2 kpa, co najmniej 5 mm, utrzymywanej w stanie wilgotnym przez zraszanie wodą Beton Zawartość cementu w 1 m 3 zagęszczonej mieszanki betonowej nie powinna przekraczać 250 kg. Konsystencja mieszanki betonowej powinna być co najmniej gęstoplastyczna. W podbudowie należy stosować beton o wytrzymałości odpowiadającej klasie B 15. W przypadkach szczególnych dopuszcza się stosowanie betonu o klasie wyższej. Nasiąkliwość betonu nie powinna przekraczać 7% (m/m). Średnia wytrzymałość na ściskanie próbek zamrażanych, badanych zgodnie z PN-S-96014:1997 [10], nie powinna być mniejsza niż 80% wartości średniej wytrzymałości próbek niezamrażanych. 3. sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Wykonawca przystępujący do wykonania podbudowy z betonu cementowego powinien wykazać się możliwością korzystania z następującego sprzętu: wytwórni stacjonarnej typu ciągłego do wytwarzania mieszanki betonowej lub odpowiedniej wielkości betoniarek, przewoźnych zbiorników na wodę, układarek albo równiarek do rozkładania mieszanki betonowej, mechanicznych listw wibracyjnych do zagęszczania mieszanki betonowej, walców wibracyjnych, zagęszczarek płytowych, małych walców wibracyjnych, m.in. do zagęszczania w miejscach trudno dostępnych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne [1] pkt Transport materiałów Materiały sypkie, domieszki można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Cement luzem należy przewozić cementowozami, natomiast workowany można przewozić dowolnymi środkami transportu, w sposób zabezpieczony przed zawilgoceniem. Masy zalewowe, wkładki uszczelniające, materiały do pielęgnacji należy dostarczać zgodnie z warunkami podanymi w aprobatach technicznych lub ustaleniach producentów. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne [1] pkt

25 5.2. Zasady wykonywania robót Konstrukcja i sposób wykonania robót powinny być zgodne z dokumentacją projektową i SST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załączniku 1. Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. wykonanie podbudowy, 3. pielęgnację podbudowy, 4. roboty wykończeniowe Roboty przygotowawcze Wstępne roboty przygotowawcze Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, SST lub wskazań Inżyniera: ustalić lokalizację terenu robót, przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych wysokościowych, usunąć przeszkody, np. drzewa, krzaki, obiekty, elementy dróg, ogrodzeń itd.. Zaleca się korzystanie z ustaleń OST D [2] w zakresie niezbędnym do wykonania robót przygotowawczych Przygotowanie podłoża Grunty na podłoże powinny być jednorodne i zabezpieczone przed nadmiernym zawilgoceniem i ujemnymi skutkami przemarzania. Koryto pod podbudowę należy wykonać według ustaleń dokumentacji projektowej, zgodnie z wymaganiami OST D [4]. Ewentualne wykonanie robót ziemnych powinno odpowiadać wymaganiom OST D [3]. Rzędne podłoża nie powinny mieć, w stosunku do rzędnych projektowanych, odchyleń większych niż 2 cm. Wskaźnik zagęszczenia gruntu powinien wynosić (wg PN-S-96014:1997 [10]): a) w górnej warstwie do głębokości 20 cm - co najmniej 103% zagęszczania uzyskanego w laboratorium metodą I lub II, b) w warstwie niższej do głębokości 50 cm - co najmniej 100% zagęszczenia uzyskanego jak wyżej, c) w nasypach wyższych niż 50 cm: w warstwie dolnej poniżej 50 cm - co najmniej 95% zagęszczenia uzyskanego jak wyżej. W przypadku występowania w podłożu gruntów piaszczystych równo uziarnionych (o wskaźniku różnoziarnistości nie większym niż 5) należy je doziarnić albo ulepszyć cementem lub aktywnymi popiołami lotnymi. W przypadku dróg o natężeniu powyżej 335 osi obliczeniowych (100 kn) na dobę na pas obliczeniowy, zaleca się wzmocnić górną warstwę podłoża o grubości od 10 cm do 20 cm kilkuprocentowym dodatkiem cementu, niezależnie od rodzaju gruntu i konstrukcji nawierzchni. W przypadku gruntów dobrze uziarnionych (o wskaźniku różnoziarnistości większym niż 5), oraz wskaźniku piaskowym większym niż 35 i niskiego poziomu wód gruntowych nie stwarzającego niebezpieczeństwa nadmiernego nawilgocenia gruntu bezpośrednio pod nawierzchnią, dopuszcza się układanie warstwy betonu na gruncie miejscowym po uprzednim ułożeniu na nim warstwy poślizgowej o grubości od 2 cm do 3 cm z bitumowanego piasku lub żwiru, albo po ułożeniu papy lub folii Warstwa odsączająca Jeśli dokumentacja projektowa przewiduje wykonanie warstwy odsączającej, zapewniającej dobre odprowadzenie wody na podłożu nieprzepuszczalnym, to powinna ona odpowiadać wymaganiom OST D [5]. Jeśli dokumentacja projektowa nie ustala inaczej, to grubość warstwy odsączającej powinna wynosić co najmniej 15 cm, a materiał na warstwę odsączającą powinien być mrozoodporny o wskaźniku wodoprzepuszczalności nie mniejszym niż 8 m na dobę Układanie mieszanki betonowej Projektowanie mieszanki betonowej Ustalenie składu mieszanki betonowej powinno odpowiadać wymaganiom PN-S-96014:1997 [10] oraz punktu niniejszej specyfikacji. Podczas projektowania składu betonu należy wykonać próbne zaroby w celu sprawdzenia właściwości mieszanki w zakresie oznaczenia konsystencji, zawartości powietrza i oznaczenia gęstości Warunki przystąpienia do robót

26 Podbudowę z betonu cementowego zaleca się wykonywać przy temperaturze powietrza od 5 C do 25 C. Dopuszcza się wykonywanie podbudowy w temperaturze powietrza powyżej 25 C pod warunkiem nieprzekroczenia temperatury mieszanki betonowej powyżej 30 C. Wykonywanie podbudowy w temperaturze poniżej 5 C dopuszcza się pod warunkiem stosowania zabiegów specjalnych, pozwalających na utrzymanie temperatury mieszanki betonowej powyżej 5 C przez okres co najmniej 3 dni. Betonowania nie można wykonywać podczas opadów deszczu Wytwarzanie mieszanki betonowej Mieszankę betonową o składzie zawartym w recepcie laboratoryjnej, należy wytwarzać w wytwórniach betonu, zapewniających ciągłość produkcji i gwarantujących otrzymanie jednorodnej mieszanki. Mieszanka po wyprodukowaniu powinna być od razu transportowana na miejsce wbudowania w sposób zabezpieczający przed segregacją i wysychaniem Wbudowanie mieszanki betonowej Wbudowanie mieszanki betonowej w podbudowę należy wykonywać mechanicznie, przy zastosowaniu odpowiedniego sprzętu, zapewniającego równomierne rozłożenie masy oraz zachowanie jej jednorodności. Dopuszcza się ręczne wbudowywanie mieszanki betonowej przy wykonywaniu małych robót, w tym o nieregularnych kształtach powierzchni, po uzyskaniu zgody Inżyniera. Wbudowanie mieszanki betonowej odbywa się za pomocą maszyn poruszających się po prowadnicach. Prowadnice powinny być tak skonstruowane, aby spełniały równocześnie rolę deskowań i dlatego od strony wewnętrznej powinny być zabezpieczone przed przyczepnością betonu (np. natłuszczone olejem mineralnym). Prowadnice powinny być przytwierdzone do podłoża w sposób uniemożliwiający ich przemieszczanie i zapewniający ciągłość na złączach. Powierzchnie styku prowadnic z mieszanką betonową muszą być gładkie, czyste i pozbawione resztek stwardniałego betonu. Ustawienie prowadnic winno być takie, aby zapewniało uzyskanie przez podbudowę wymaganej niwelety, spadków podłużnych i poprzecznych. Zdjęcie prowadnic może nastąpić nie wcześniej niż po upływie 36 godzin od zakończenia betonowania płyt w temperaturze otoczenia powyżej 10 o C, a przy temperaturze otoczenia niższej - nie wcześniej niż po upływie 48 godzin. Prowadnice powinny być zdejmowane bez uszkodzenia wykonanej podbudowy. Przy stosowaniu deskowania ślizgowego (przesuwnego), wbudowywanie mieszanki betonowej dokonuje się układarką mechaniczną, która przesuwając się formuje płytę podbudowy, ograniczając ją z boku deskowaniem ślizgowym, bez stosowania prowadnic Zagęszczanie mieszanki betonowej Do zagęszczania mieszanki betonowej w podbudowie należy stosować odpowiednie mechaniczne urządzenia wibracyjne, zapewniające jednolite jej zagęszczenie. Powierzchnia warstwy zagęszczonej powinna mieć jednolitą teksturę i połysk, a grube ziarna kruszywa powinny być widoczne lub powinny znajdować się bezpośrednio pod powierzchnią Szczeliny Szczeliny powinny być wykonane zgodnie z dokumentacją projektową, dzieląc podbudowę na płyty kwadratowe lub prostokątne. Jeśli dokumentacja projektowa nie ustala inaczej, to stosunek długości płyt do ich szerokości nie powinien być większy niż 1,5 : 1. W podbudowie wykonuje się tylko szczeliny skurczowe pełne i pozorne. Jeśli dokumentacja projektowa przewiduje wypełnienie spoin zalewami na gorąco lub masami na zimno, to sposób wykonania wypełnienia powinien odpowiadać ustaleniom OST D a [7], a w przypadku stosowania wkładek uszczelniających - ustaleniom producentów lub aprobat technicznych. Szczeliny skurczowe pełne należy wykonywać na całej grubości płyty w miejscach ustalonych w dokumentacji projektowej oraz dodatkowo w bezpośrednim sąsiedztwie przepustów oraz między odcinkami betonowania, jeśli przerwa w betonowaniu trwała dłużej niż 1 godzinę. Szczeliny skurczowe pozorne należy wykonywać przez nacinanie stwardniałego betonu tarczowymi piłami mechanicznymi do głębokości 1/3 1/4 grubości płyty. Szczeliny konstrukcyjne należy wykonać na całej grubości płyty w miejscach połączeń podbudowy z elementami infrastruktury drogowej (krawężniki, studzienki, korytka itp.). Jeśli dokumentacja projektowa przewiduje przykrycie podbudowy warstwami z mieszanek mineralnoasfaltowych to szczeliny, szerokości od 3 mm do 5 mm po pierwszym nacięciu betonu na głębokość około 35% grubości płyty, należy pozostawić bez poszerzania ich i wypełniania zalewą

27 5.5. Pielęgnacja podbudowy Bezpośrednio po zagęszczeniu należy świeży beton zabezpieczyć przed wyparowaniem wody przez pokrycie jego powierzchni materiałami według punktu Należy to wykonać przed upływem 90 min od chwili zakończenia zagęszczania. W przypadku pielęgnacji podbudowy wilgotną warstwą piasku lub grubej włókniny należy utrzymywać ją w stanie wilgotnym w czasie od siedmiu do dziesięciu dni. W przypadku gdy temperatura powietrza jest powyżej 25 C pielęgnację należy przedłużyć do 14 dni. Stosowanie innych środków do pielęgnacji podbudowy wymaga każdorazowej zgody Inżyniera Roboty wykończeniowe Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i SST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: odtworzenie przeszkód czasowo usuniętych, np. parkanów, ogrodzeń, nawierzchni, chodników, krawężników itp., niezbędne uzupełnienia zniszczonej w czasie robót roślinności, tj. zatrawienia, krzewów, ew. drzew, roboty porządkujące otoczenie terenu robót Zasady układania na podbudowie z betonu cementowego następnej warstwy nawierzchni Następną warstwę nawierzchni można układać po osiągnięciu przez beton podbudowy co najmniej 60% projektowanej wytrzymałości, lecz nie wcześniej niż po siedmiu dniach twardnienia podbudowy. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), wykonać badania właściwości materiałów przeznaczonych do wykonania robót, określone w pkcie 2, sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw i prefabrykowanych. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót i badania odbiorcze Częstotliwość oraz zakres badań i pomiarów, które należy wykonać podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów Lp. Wyszczególnienie badań i pomiarów Częstotliwość badań Wartości dopuszczalne Badania kwalifikacyjne: sprawdzenie materiałów, ustalenie składu mieszanki wg pkt. 2 i 5 2 Badania w czasie robót rzędne podłoża gruntowego zagęszczenie podłoża gruntowego konsystencja mieszanki betonowej raz na etapie projek-towania składu mie-szanki i przy każdej zmianie materiału na 0,1 długości odbieranego odcinka w 3 przekrojach na każdej działce roboczej 2 razy w czasie zmiany roboczej wg wg wg wytrzymałość betonu na ściskanie raz dziennie wg zgodność ułożenia zbrojenia 1/5 liczby płyt wg dokumentacji projektowej 3 Badania odbiorcze po wykonaniu podbudowy grubość podbudowy nasiąkliwość betonu w podbudowie mrozoodporność betonu w podbudowie raz na każde 2000 m długości odbieranego odcinka na próbkach badanej nasiąkliwości odchyłka grubości 1 cm, nasiąkliwość wg PN-S :1997 [10] i pkt wg PN-S :1997 [10]

28 szerokość podbudowy 10 razy na 1 km odchyłka szerokości 5 cm równość w przekroju poprzecznym 10 razy na 1 km i w punktach głównych łuków poziomych prześwity między łatą a powierzchnią 12 mm spadki poprzeczne jw. odchylenia 0,5% spadków zaprojektowanych rzędne wysokościowe podbudowy na 0,1 długości odbieranego odcinka podbudowy odchylenie 10 mm od rzędnych zaprojektowanych równość podbudowy w profilu podłużnym (badania planografem lub łatą 4-metrową) wytrzymałość betonu w podbudowie (metodą nieniszczącą lub na próbkach wyciętych) ukształtowanie osi w planie rozmieszczenie i wypełnienie szczelin 7. OBMIAR ROBÓT w dziesięciu miejscach na każde 1000 m długości odcinka w trzech losowo wybranych miejscach na każdym kilometrze co 25 m i punktach głównych łuku dla autostrad i dróg ekspresowych i co 100 m dla pozostałych dróg w dwóch miejscach losowo wybranych na każde 2000 m długości odcinka 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej podbudowy. 8. odbiór robót nierówności 12 mm wg PN-S :1997 [10] odchylenie od osi zaprojektowanej 3 cm dla autostrad i dróg ekspresowych i 5 cm dla pozostałych dróg oględziny zgodności z dokumentacją projektową 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne [1] pkt. 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pkt. 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: przygotowanie podłoża, wykonanie warstwy odsączającej. Odbiór tych robót powinien być zgodny z wymaganiami pkt. 8.2 D-M Wymagania ogólne [1] oraz niniejszej OST. 9. podstawa płatności 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 podbudowy z betonu cementowego obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża, dostarczenie materiałów i sprzętu, wykonanie podbudowy z betonu cementowego według wymagań specyfikacji technicznej, przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej, odwiezienie sprzętu

29 9.3. Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd Przepisy związane Normy: 1. PN-EN 196-1:1996 Metody badania cementu. Oznaczanie wytrzymałości 2. PN-EN 196-2:1996 Metody badania cementu. Analiza chemiczna cementu 3. PN-EN 196-3:1996 Metody badania cementu. Oznaczanie czasu wiązania i stałości objętości 4. PN-EN 196-6:1996 Metody badania cementu. Oznaczanie stopnia zmielenia 5. PN-EN 197-1:2002 Cement.Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego użytku 6. PN-EN 206-1:2000 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność 7. PN-EN :2000 Domieszki do betonu, zaprawy i zaczynu. Metody badań. Oznaczanie charakterystyki porów powietrznych w stwardniałym betonie 8. PN-EN 934-2:1999 Domieszki do betonu, zaprawy i zaczynu. Domieszki do betonu. Definicje i wymagania 9. PN-B-04481:1988 Grunty budowlane. Badania laboratoryjne 10. PN-EN :2000 Badania mechanicznych i fizycznych właściwości kruszyw. Oznaczanie odporności na ścieranie (mikro-deval) 11. PN-EN :2000 Badania mechanicznych i fizycznych właściwości kruszyw. Metody oznaczania odporności na rozdrabnianie 12. PN-EN :2000 Badania mechanicznych i fizycznych właściwości kruszyw. Oznaczanie gęstości nasypowej i jamistości 13. PN-EN :2002 Badania mechanicznych i fizycznych właściwości kruszyw. Część 4: Oznaczanie pustych przestrzeni suchego, zagęszczonego wypełniacza 14. PN-EN :2001 Badania mechanicznych i fizycznych właściwości kruszyw. Część 5: Oznaczanie zawartości wody przez suszenie w suszarce z wentylacją 15. PN-EN :2002 Badania mechanicznych i fizycznych właściwości kruszyw. Część 6: Oznaczanie gęstości ziarn i nasiąkliwości 16. PN-EN :2002/AC:2004 Badania mechanicznych i fizycznych właściwości kruszyw. Część 6: Oznaczanie gęstości ziarn i nasiąkliwości 17. PN-EN :2001 Badania mechanicznych i fizycznych właściwości kruszyw. Część 7: Oznaczanie gęstości wypełniacza. Metoda piknometryczna 18. PN-EN :2002 Badania mechanicznych i fizycznych właściwości kruszyw. Część 8: Oznaczanie polerowalności kamienia 19. PN-EN :2000 Badania mechanicznych i fizycznych właściwości kruszyw. Oznaczanie odporności na ścieranie abrazyjne przez opony z kolcami. Badanie skandynawskie 20. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw. Oznaczanie wysokości podciągania wody 21. PN-EN 12620:2004 Kruszywa do betonu 22. PN-EN 13139:2003 Kruszywa do zapraw 23. PN-EN :2001 Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych. Część 1: Oznaczanie mrozoodporności 24. PN-EN :2001 Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych. Część 1: Oznaczanie mrozoodporności 25. PN-EN :2000 Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych. Badanie w siarczanie magnezu

30 26. PN-EN :2000 Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych. Oznaczanie skurczu przy wysychaniu 27. PN-EN :2004 Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych. Oznaczanie odporności na szok termiczny 28. PN-EN :2000 Badania chemicznych właściwości kruszyw. Analiza chemiczna 29. PN-EN :2004 Badania chemicznych właściwości kruszyw. Część 3: Przygotowanie wyciągów przez wymywanie kruszyw 30. PN-EN 932-1:1999 Badania podstawowych właściwości kruszyw. Metody pobierania próbek 31. PN-EN 932-2:2001 Badania podstawowych właściwości kruszyw. Metody pomniejszania próbek laboratoryjnych 32. PN-EN 932-3:1999 Badania podstawowych właściwości kruszyw. Procedura i terminologia uproszczonego opisu petrograficznego 33. PN-EN 932-5:2001 Badania podstawowych właściwości kruszyw. Część 5: Wyposażenie podstawowe i wzorcowanie 34. PN-EN 932-6:2002 Badania podstawowych właściwości kruszyw. Część 6: Definicje powtarzalności i odtwarzalności 35. PN-EN 933-1:2000 Badania geometrycznych właściwości kruszyw. Oznaczanie składu ziarnowego. Metoda przesiewania 36. PN-EN 933-2:1999 Badania geometrycznych właściwości kruszyw. Oznaczanie składu ziarnowego. Nominalne wymiary otworów sit badawczych 37. PN-EN 933-3:1999 Badania geometrycznych właściwości kruszyw. Oznaczanie kształtu ziarn za pomocą wskaźnika płaskości 38. PN-EN 933-4:2001 Badania geometrycznych właściwości kruszyw. Część 4: Oznaczanie kształtu ziarn. Wskaźnik kształtu 39. PN-EN 933-5:2000 Badania geometrycznych właściwości kruszyw. Oznaczanie procentowej zawartości ziarn o powierzchniach powstałych w wyniku przekruszenia lub łamania kruszyw grubych 40. PN-EN 933-6:2002 Badania geometrycznych właściwości kruszyw. Część 6: Ocena właściwości powierzchni. Wskaźnik przepływu kruszyw 41. PN-EN 933-7:2000 Badania geometrycznych właściwości kruszyw. Oznaczanie zawartości muszli. Zawartość procentowa muszli w kruszywach grubych 42. PN-EN 933-8:2001 Badania geometrycznych właściwości kruszyw. Część 8: Ocena zawartości drobnych cząstek. Badanie wskaźnika piaskowego 43. PN-EN 933-9:2001 Badania geometrycznych właściwości kruszyw. Ocena zawartości drobnych cząstek. Badanie błękitem metylenowym 44. PN-EN :2002 Badania geometrycznych właściwości kruszyw. Część 10: Ocena zawartości drobnych cząstek. Uziarnienie wypełniaczy (przesiewanie w strumieniu powietrza) 45. PN-B-32250: 1988 Materiały budowlane. Woda do betonów i zapraw 46. PN-P : 1985 Włókniny. Zestawienie wskaźników technologicznych i użytkowych oraz metod badań 47. PN-S : 1997 Drogi samochodowe. Podbudowa z chudego betonu. Wymagania i badania 48. PN-S : 1997 Drogi samochodowe i lotniskowe. Podbudowa z betonu cementowego pod nawierzchnię ulepszoną. 49. BN-88/ Cement. Transport i przechowywanie 50. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 51. PN-S-96014:1997 Drogi samochodowe i lotniskowe. Podbudowa z betonu cementowego pod nawierzchnię ulepszoną. Wymagania i badania Inne dokumenty 1. Katalog typowych konstrukcji nawierzchni sztywnych. GDDP - IBDiM, Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa,

31 3. WT/MK-CZDP84. Wytyczne techniczne oceny jakości grysów i żwirów kruszonych z naturalnie rozdrobnionego surowca skalnego przeznaczonych do nawierzchni drogowych, CZDP, Warszawa, 1984 ZAŁĄCZNIK 1 ZASADY WYKONYWANIA PODBUDOWY Z BETONU CEMENTOWEGO (wg [10], [11]. W. Dębski: Mały poradnik drogowca, WKiŁ 1974 i E. Skaldawski: Podbudowy nawierzchni drogowych, WKiŁ 1979, S. Rolla: Kontrola techniczno-ekonomiczna robót drogowych, WKiŁ 1967) 1.1. Cechy podbudowy Podbudowa z betonu cementowego należy do konstrukcji sztywnych. Ziarna kruszywa po związaniu cementu i stwardnieniu betonu są tak silnie ze sobą spojone, że ich żadne wzajemne przesunięcia nie są możliwe. W związku z tym, podbudowa z betonu cementowego rozkłada ciśnienie na duże powierzchnie i może być stosowana na słabszym, o małej nośności podłożu. Podbudowę z betonu cementowego stosuje się zwykle do wykonania warstwy (lub warstw) nośnych nawierzchni o ruchu ciężkim oraz przy wykonywaniu podbudów pod nawierzchnię parkingów i placów postojowych Grubość podbudowy Orientacyjną grubość podbudowy z betonu cementowego, przyjmuje się zwykle cm, np. na podłożu niewysadzinowym, dla ruchu lekkiego 10 cm, ruchu średniego 12 cm, ruchu ciężkiego 15 cm, a na podłożu wysadzinowym, dla ruchu lekkiego 15 cm, ruchu średniego 20 cm, ruchu ciężkiego 25 cm Klasa betonu W podbudowie zaleca się stosować beton o wytrzymałości odpowiadającej klasie B 15, a w przypadkach szczególnych można stosować beton o klasie wyższej, np. B 20, B 25. Mieszankę betonową wytwarza się z kruszywa naturalnego, łamanego kamiennego i żużlowego lub mieszaniny tych rodzajów kruszyw, cementu i wody. Skład mieszanki betonowej może być różny w dość szerokich granicach, zależnie od rodzaju kruszywa, klasy cementu i żądanej konsystencji. Orientacyjny skład mieszanki betonowej klasy B 15 na podbudowę o konsystencji gęstoplastycznej Lp. Rodzaj materiału Jednostka Cement portlandzki klasy 32,5 Kruszywo Woda t m 3 m 3 Zawartość w 1 m 3 mieszanki betonowej 0,23 0,35 0,70 1,30 0,15 0, Szczeliny w podbudowie Szczeliny powinny dzielić podbudowę na płyty kwadratowe lub prostokątne. Stosunek długości płyt do ich szerokości nie powinien być większy niż 1,5 : 1. Odstęp między szczelinami może wynosić 5 6 m, z tym że między szczelinami poprzecznymi nie powinien być większy niż 6 m. W podbudowie betonowej wykonuje się tylko szczeliny skurczowe pełne i szczeliny skurczowe pozorne. Pełne szczeliny skurczowe wykonuje się na styku świeżo układanych płyt z płytami już poprzednio wykonanymi, szczeliny skurczowe pozorne - pomiędzy płytami układanymi w tym samym czasie. Mogą występować też szczeliny konstrukcyjne, wykonywane na całej wysokości przekroju płyty w miejscach połączeń podbudowy z elementami infrastruktury drogowej, takimi jak: krawężniki, studzienki kanalizacyjne, telefoniczne lub energetyczne. W osi podbudowy szerszej niż 6 m wykonuje się zwykle szczelinę podłużną. Przy przewidywanym przykryciu podbudowy asfaltową warstwą ścieralną nie zaleca się wypełniać szczelin masą zalewową, gdyż rozmiękną one w czasie rozkładania mieszanki asfaltowej jezdni i zostaną uszkodzone już w czasie wałowania warstwy. Przykłady konstrukcji szczelin przedstawiono na rysunku

32 1.5. Układanie warstwy ścieralnej nawierzchni na podbudowie Na podbudowie z betonu cementowego najczęściej układa się warstwę ścieralną z mieszanek mineralnoasfaltowych oraz stosuje się niekiedy taką warstwę z betonu cementowego. Warstwę ścieralną można układać po osiągnięciu przez beton podbudowy co najmniej 60 % projektowanej wytrzymałości, lecz nie wcześniej niż po siedmiu dniach twardnienia podbudowy. Powierzchnia betonu podbudowy może mieć drobne nierówności, zapewniające dobrą przyczepność do asfaltowej warstwy jezdnej. W celu zabezpieczenia asfaltowej warstwy jezdnej przed pękaniem nad szczelinami podbudowy, zaleca się stosować niezbyt długie płyty betonowe (np. 5 6 m) i grubość warstwy jezdnej co najmniej 8 cm. Jeśli szczeliny w podbudowie wypełniono zalewą, to istnieje możliwość pękania później ułożonej asfaltowej warstwy ścieralnej. Można temu częściowo zapobiec np. smarując podbudowę wapnem gaszonym lub układając pasek papy na szerokości po 15 cm z każdej strony szczeliny. Rys Przykłady konstrukcji szczelin w podbudowie z betonu cementowego (wymiary w cm) Szczelina skurczowa pełna Szczelina skurczowa pozorna Szczelina przy krawężniku Szczelina nacięta w podbudowie (bez wypełnienia), na której będzie ułożona warstwa ścieralna z mieszanki mineralno-asfaltowej

33 D POBOCZA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE 1. WSTĘ 1.1. Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem poboczy z kruszyw łamanych podczas Przebudowy drogi dojazdowej ciągu pieszo- jezdnego od ul. Wrocławskiej do budynku socjalnego (Na podstawie SST wykonania podbudowy z kruszyw łamanych) 1.2. Zakres stosowania SST. Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST. Ustalenia zawarte w niniejszej Specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem poboczy z kruszywa łamanego stabilizowanego mechanicznie grub. w-wy po zagęszczeniu 15 cm Określenia podstawowe Stabilizacja mechaniczna - proces technologiczny polegający na odpowiednim zagęszczeniu kruszywa o właściwie dobranym uziarnieniu, przy wilgotności optymalnej Pobocza z kruszywa łamanego stabilizowanego mechanicznie - jedna lub więcej warstw zagęszczonej mieszanki, która stanowi warstwę nośną Ogólne wymagania dotyczące robót Ogólne 2. MATERIAŁY Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D Wymagania ogólne [1] pkt Rodzaje materiałów. Materiałem do wykonywania poboczy z kruszywa łamanego stabilizowanego mechanicznie powinno być kruszywo łamane, uzyskane w wyniku przekruszenia surowca skalnego lub kamieni narzutowych i otoczaków albo ziaren żwiru większych od 8 mmm. Kruszywo powinno być jednorodne bez zanieczyszczeń obcych. Wymagania dotyczące robót podano w SST D Wymagania ogólne [1] pkt Wymagania dla materiałów Uziarnienie kruszywa Krzywa uziarnienia kruszywa, określona wg PN-B powinna leżeć pomiędzy krzywymi granicznymi pól dobrego uziarnienia podanymi na rysunku nr

34 Rys.1. Pole dobrego uziarnienia kruszyw przeznaczonych na podbudowy wykonywane metodą stabilizacji mechanicznej 1-2 kruszywo na podbudowę zasadniczą (górną warstwę) lub podbudowę jednowarstwową 1-3 kruszywo na podbudowę pomocniczą (dolną warstwę) Kruszywo powinno spełniać wymagania podane w Tablicy 1 Tablica 1. Kruszywo łamane Lp. Wyszczególnienie właściwości Podbudowa zasadnicza pomocnicza 1 Zawartość ziarn mniejszych niż 0,075 mm, nie więcej niż, % Zawartość nadziarna, %, nie więcej niż Zawartość ziarn nieforemnych, %, nie więcej niż Zawartość zanieczyszczeń organicznych, %, nie więcej niż Wskaźnik piaskowy po pięciokrotnym zagęszczeniu metodą I lub II wg PN-B-04481:1988, % Ścieralność w bębnie Los Angeles a/ ścieralność całkowita po pełnej liczbie obrotów, nie więcej niż b/ ścieralność częściowa po 1/5 pełnej liczby obrotów, nie więcej niż Nasiąkliwość, % (m/m), nie więcej niż Mrozoodporność, ubytek masy po 25 cyklach zamrażania, % (m/m), nie więcej niż Rozpad krzemianowy i żelazawy łącznie, % (m/m), nie więcej niż Zawartość związków siarki w przeliczeniu na SO 3, % (m/m), nie 1 1 więcej niż Wskaźnik nośności W noś mieszanki kruszywa, %, nie mniejszy niż: a) przy zageszczeniu I s > 1,00 b) przy zagęszczeniu I s 1, Krzywa uziarnienia kruszywa powinna być ciągła i nie może przebiegać od dolnej krzywej granicznej uziarnienia do górnej krzywej granicznej uziarnienia na sąsiednich sitach. Wymiar największego ziarna kruszywa nie może przekraczać 2/3 grubości warstwy układanej jednorazowo. 3. SPRZĘT Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D Wymagania ogólne [1] pkt Sprzęt do wykonania podbudowy. Wykonawca przystępujący do wykonania podbudowy z kruszyw stabilizowanych mechanicznie powinien wykazać się możliwością korzystania z następującego sprzętu: walców ogumionych i stalowych wibracyjnych lub statycznych do zagęszczania. W miejscach trudnodostępnych powinny być stosowane zagęszczarki płytowe lub ubijaki mechaniczne. 4. TRANSPORT Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D Wymagania ogólne [1] pkt Transport kruszyw. Kruszywo należy przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D Wymagania ogólne [1] pkt Przygotowanie podłoża. Podbudowa powinna być ułożona na podłożu zapewniającym nieprzenikanie drobnych cząstek gruntu do podbudowy Wytwarzanie mieszanki kruszywa Mieszankę kruszywa o ściśle określonym uziarnieniu i wilgotności optymalnej należy wytwarzać w mieszarkach gwarantujących otrzymanie jednorodnej mieszanki. Ze względu na konieczność zapewnienia jednorodności nie dopuszcza się wytwarzania mieszanki przez mieszanie poszczególnych frakcji na drodze. Mieszanka po wyprodukowaniu powinna być od razu transportowana na miejsce wbudowania w taki sposób, aby nie uległa rozsegregowaniu i wysychaniu Wbudowywanie i zagęszczanie mieszanki. Mieszanka kruszywa powinna być rozkładana warstwie o jednakowej grubości, takiej aby jej ostateczna grubość po zagęszczeniu była równa grubości projektowanej. Grubość warstwy nie może przekraczać 15 cm po zagęszczeniu. -34-

35 Warstwa podbudowy powinna być rozłożona w sposób zapewniający osiągnięcie wymaganych spadków i rzędnych wysokościowych. Wilgotność mieszanki kruszywa podczas zagęszczania powinna odpowiadać wilgotności optymalnej, określonej według próby Proctora, zgodnie z PN-B (metoda II). Materiał nadmiernie nawilgocony, powinien zostać osuszony przez mieszanie i napowietrzanie. Jeżeli wilgotność mieszanki kruszywa jest niższa od optymalnej o 20% jej wartości, mieszanka powinna być zwilżona określoną ilością wody i równomiernie wymieszana. W przypadku, gdy wilgotność mieszanki kruszywa jest wyższa od optymalnej o 10% jej wartości, mieszankę należy osuszyć. Wskaźnik zagęszczenia podbudowy wg BN-77/ powinien odpowiadać przyjętemu poziomowi wskaźnika nośności podbudowy wg tablicy 1, lp Utrzymanie podbudowy. Podbudowa po wykonaniu, a przed ułożeniem następnej warstwy powinna być utrzymana w dobrym stanie. Jeżeli Wykonawca będzie wykorzystywał, za zgodą Inżyniera, gotową podbudowę do ruchu budowlanego, to jest obowiązany naprawić wszelkie uszkodzenia podbudowy spowodowane przez ten ruch. Koszt napraw wynikłych z niewłaściwego utrzymania podbudowy obciąża Wykonawcę robót. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw, zgodnie z zakresem określonym w pkt Badania w czasie robót Uziarnienie mieszanki kruszywa. Uziarnienie mieszanki kruszywa powinno być zgodne z wymaganiami podanymi w pkt 2.3. Próbki należy pobierać w sposób losowy, z rozłożonej warstwy, przed jej zagęszczeniem (min. liczba próbek na dzień 2) Wilgotność mieszanki kruszywa. Wilgotność mieszanki kruszywa powinna odpowiadać wilgotności optymalnej określonej wg normalnej próby Proctora, wg PN-B (metoda II) z tolerancją +10 %, - 20 % (min. liczba próbek na dzień - 2) Zagęszczenie podbudowy. Zagęszczenie każdej warstwy powinno odbywać się aż do osiągnięcia wymaganego wskaźnika zagęszczenia. Zagęszczenie podbudowy należy sprawdzać według BN-77/ W przypadku, gdy przeprowadzenie badania jest niemożliwe ze względu na gruboziarniste kruszywo, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych, wg BN-64/ , lub według zaleceń Inspektora Nadzoru. Zagęszczenie podbudowy stabilizowanej mechanicznie należy uznać za prawidłowe, gdy stosunek wtórnego modułu E 2 do pierwotnego modułu odkształcenia E 1 jest nie większy od 2,2 dla każdej warstwy konstrukcyjnej podbudowy Wymagania dotyczące cech geometrycznych podbudowy Szerokość podbudowy. Szerokość podbudowy nie może się różnić od szerokości projektowanej o więcej niż +5 cm i 5 cm Grubość podbudowy. Grubość podbudowy zasadniczej nie może się różnić od grubości projektowej o więcej niż ±10% Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy Niewłaściwe cechy geometryczne podbudowy Wszystkie powierzchnie podbudowy, które wykazują większe odchylenia od określonych w pkt 6.4. powinny być naprawione przez spulchnienie lub zerwanie do głębokości co najmniej 10 cm, wyrównane i powtórnie zagęszczone. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne Niewłaściwa grubość podbudowy Na wszystkich powierzchniach wadliwych pod względem grubości, Wykonawca wykona naprawę podbudowy. Powierzchnie powinny być naprawione przez spulchnienie lub wybranie warstwy na odpowiednią głębokość, zgodnie z decyzją Inspektora Nadzoru, uzupełnione nowym materiałem o odpowiednich właściwościach, wyrównane i ponownie zagęszczone. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, według wyżej podanych zasad, na koszt Wykonawcy Niewłaściwa nośność podbudowy. Jeżeli nośność podbudowy będzie mniejsza od wymaganej, to Wykonawca wykona wszelkie roboty niezbędne do zapewnienia wymaganej nośności, zalecone przez Inspektora Nadzoru. Koszty tych dodatkowych robót poniesie Wykonawca podbudowy tylko wtedy, gdy zaniżenie nośności podbudowy wynikło z niewłaściwego wykonania robót przez Wykonawcę. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D Wymagania ogólne [1] pkt Jednostka obmiarowa. -35-

36 Jednostką obmiarową jest 1 m 2 (metr kwadratowy) wykonanej i odebranej podbudowy z kruszywa łamanego stabilizowanego mechanicznie. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w SST D Wymagania ogólne [1] pkt 8. Roboty uznaje się za zgodne z SST i wymaganiami Inspektora Nadzoru, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D Wymagania ogólne [1] pkt Cena jednostki obmiarowej. Cena wykonania 1 m 2 podbudowy obejmuje: - prace pomiarowe, - oznakowanie robót, - sprawdzenie i ewentualną naprawę podłoża, - przygotowanie mieszanki z kruszywa, zgodnie z receptą, - dostarczenie mieszanki na miejsce wbudowania - rozłożenie mieszanki, - zagęszczenie rozłożonej mieszanki, - przeprowadzenie pomiarów i badań laboratoryjnych określonych w ST, - utrzymanie podbudowy w czasie robót. 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne (SST) 1. D Wymagania ogólne Normy. 1. PN-88/B Grunty budowlane. Badania próbek gruntu. 2. PN-77/B-06714/07 Kruszywa mineralne. Badania. Oznaczenia gęstości nasypowej. 3. PN-76/B-06714/12 Oznaczenia zawartości zanieczyszczeń obcych. 4. PN-91/B-06714/15 Oznaczenie składu ziarnowego. 5. PN-78/B-06714/16 Oznaczenia kształtu ziarn. 6. PN-77/B-06714/17 Oznaczenia wilgotności. 7. PN-77/B-06714/18 Oznaczenia nasiąkliwości. 8. PN-78/B-06714/19 Oznaczenie mrozoodporności metodą bezpośrednią. 9. PN-78/B Oznaczenie zawartości zanieczyszczeń organicznych. 10. PN-78/B-06714/28 Oznaczenie zawartości zanieczyszczeń organicznych. Oznaczenia zawartości siarki metodą bromową. 11. PN-80/B-06714/37 Oznaczenie zawartości zanieczyszczeń organicznych. Oznaczenie rozpadu krzemianowego. 12. PN-78/B-06714/39 Oznaczenie zawartości zanieczyszczeń organicznych. Oznaczenie rozpadu żelazowego. 13. PN-79/B-06714/42 Oznaczenie zawartości zanieczyszczeń organicznych. Oznaczenie ścieralności w bębnie Los Angeles. 14. PN-63/B Żużel wielkopiecowy kawałkowy. Kruszywo budowlane i drogowe. Badania techniczne. 15. PN-84/S Konstrukcje drogowe. Podbudowa i nawierzchnia z tłucznia kamiennego. 16. PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych. 17. BN-64/ Drogi samochodowe. Oznaczenia wskaźnika piaskowego. 18. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą. 19. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 20. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu. 21. PN-S Drogi samochodowe. Podbudowa z kruszyw stabilizowanych mechanicznie. 22. Katalog Typowych Konstrukcji Nawierzchni Podatnych i Półsztywnych" - IBDiM, 1997 r. -36-

37 D a NAWIERZCHNIA Z BETONOWEJ KOSTKI BRUKOWEJ 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem nawierzchni z betonowej kostki brukowej podczas Przebudowy drogi dojazdowej ciągu pieszo- jezdnego od ul. Wrocławskiej do budynku socjalnego 1.2. Zakres stosowania ST Specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem nawierzchni z betonowej kostki brukowe Określenia podstawowe Betonowa kostka brukowa - prefabrykowany element budowlany, przeznaczony do budowy warstwy ścieralnej nawierzchni, wykonany metodą wibroprasowania z betonu niezbrojonego niebarwionego lub barwionego, jedno- lub dwuwarstwowego, charakteryzujący się kształtem, który umożliwia wzajemne przystawanie elementów Krawężnik - prosty lub łukowy element budowlany oddzielający jezdnię od chodnika, charakteryzujący się stałym lub zmiennym przekrojem poprzecznym i długością nie większą niż 1,0 m Ściek - umocnione zagłębienie, poniżej krawędzi jezdni, zbierające i odprowadzające wodę Obrzeże - element budowlany, oddzielający nawierzchnie chodników i ciągów pieszych od terenów nie przeznaczonych do komunikacji Spoina - odstęp pomiędzy przylegającymi elementami (kostkami) wypełniony określonymi materiałami wypełniającymi Szczelina dylatacyjna - odstęp dzielący duży fragment nawierzchni na sekcje w celu umożliwienia odkształceń temperaturowych, wypełniony określonymi materiałami wypełniającymi Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D Wymagania ogólne [5] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D Wymagania ogólne [5] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D Wymagania ogólne [5] pkt Betonowa kostka brukowa Klasyfikacja betonowych kostek brukowych Betonowa kostka brukowa może mieć następujące cechy charakterystyczne, określone w katalogu producenta: odmianę: - kostka jednowarstwowa (z jednego rodzaju betonu), barwę: - kostka kolorowa, z betonu barwionego, - wzór (kształt) kostki: prostokątny, niefazowany (zaakceptowany przez Inżyniera), - wymiary: długość: 200 mm, szerokość: 100 mm, grubość: 80 mm dla nawierzchni i 60mm dla chodnika Kostki mogą być produkowane z wypustkami dystansowymi na powierzchniach bocznych oraz z ukosowanymi krawędziami górnymi Wymagania techniczne stawiane betonowym kostkom brukowym Wymagania techniczne stawiane betonowym kostkom brukowym stosowanym na nawierzchniach dróg, ulic, chodników itp. określa PN-EN 1338 [2] w sposób przedstawiony w tablicy 1. Tablica 1. Wymagania wobec betonowej kostki brukowej, ustalone w PN-EN 1338 [2] do stosowania na zewnętrznych nawierzchniach, mających kontakt z solą odladzającą w warunkach mrozu -37-

38 Przebudowy drogi dojazdowej Załączni Lp. Cecha ciągu pieszo- jezdnego od ul. Wrocławskiej Wymaganie do budynku socjalnego k normy 1 Kształt i wymiary Długość szerokość Dopuszczalne odchyłki w mm grubość od zadeklarowanych ± 2 ± 2 ± 1.1 wymiarów kostki, grubości < C Różnica pomiędzy dwoma pomiarami mm grubości, tej samej kostki, powinna być ± 3 ± 3 ± 100 mm 3 mm Odchyłki płaskości i pofalowania (jeśli maksymalne wymiary kostki > 300 mm), przy długości pomiarowej 300 mm 400 mm 2 Właściwości fizyczne i mechaniczne Odporność na zamrażanie/rozmraża-nie z udziałem soli odladzających (wg klasy 3, zał. D) 2.2 Wytrzymałość na rozciąganie przy rozłupywaniu 2.3 Odporność na ścieranie (wg klasy 3 oznaczenia H normy) F C D G i H Maksymalna (w mm) wypukłość 1,5 1,0 2,0 1,5 3 Aspekty wizualne górna powierzchnia kostki nie powinna mieć rys i odprysków, 3.1 Wygląd J nie dopuszcza się rozwarstwień w kostkach dwuwarstwowych, ewentualne wykwity nie są uważane za istotne Uwaga: Naloty wapienne (wykwity w postaci białych plam) mogą pojawić się na powierzchni kostek w początkowym okresie eksploatacji. Powstają one w wyniku naturalnych procesów fizykochemicznych występujących w betonie i zanikają w trakcie użytkowania w okresie do 2-3 lat Składowanie kostek Kostkę zaleca się pakować na paletach. Palety z kostką mogą być składowane na otwartej przestrzeni, przy czym podłoże powinno być wyrównane i odwodnione Materiały na podsypkę i do wypełnienia spoin oraz szczelin w nawierzchni Na Podsypkę należy stosować następujące materiały: ~ na podsypkę cementowo-piaskową pod nawierzchnię mieszankę cementu i piasku w stosunku 1:4 z piasku naturalnego spełniającego wymagania PN-EN 13242:2004 [3], cementu powszechnego użytku spełniającego wymagania PN-EN 197-1:2002 [1] i wody odpowiadającej wymaganiom PN-EN 1008:2004 [4], Do wypełniania spoin należy stosować: ~ w nawierzchni na podsypce cementowo-piaskowej piasek łamany (0,075 2) mm wg PN-EN 13242:2004 [3], Składowanie kruszywa, nie przeznaczonego do bezpośredniego wbudowania po dostarczeniu na budowę, powinno odbywać się na podłożu równym, utwardzonym i dobrze odwodnionym, przy zabezpieczeniu kruszywa przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Cement w workach, co najmniej trzywarstwowych, o masie np. 50 kg, można przechowywać do: a) 10 dni w miejscach zadaszonych na otwartym terenie o podłożu twardym i suchym, b) terminu trwałości, podanego przez producenta, w pomieszczeniach o szczelnym dachu i ścianach oraz podłogach suchych i czystych. Cement dostarczony na paletach magazynuje się razem z paletami, z dopuszczalną wysokością 3 szt. palet. Cement niespaletowany układa się w stosy płaskie o liczbie warstw 12 (dla worków trzywarstwowych). Cement dostarczany luzem przechowuje się w magazynach specjalnych (zbiornikach stalowych, betonowych), przystosowanych do pneumatycznego załadowania i wyładowania Krawężniki, obrzeża i ścieki Do obramowania nawierzchni z kostek można należy stosować: ~ krawężniki betonowe wg SST D a [13], Krawężniki ustawiane na podsypce cementowo-piaskowej, spełniających wymagania wg 2.3 a i 2.3 b, ławach betonowych, spełniających wymagania wg SST D a [13], -38- wklęsłość Ubytek masy po badaniu: wartość średnia 1,0 kg/m 2, przy czym każdy pojedynczy wynik < 1,5 kg/m 2 Wytrzymałość charakterystyczna T 3,6 MPa. Każdy pojedynczy wynik 2,9 MPa i nie powinien wykazywać obciążenia niszczącego mniejszego niż 250 N/mm długości rozłupania Pomiar wykonany na tarczy szerokiej ściernej, wg zał. G normy badanie podstawowe Böhmego, wg zał. H normy badanie alternatywne 23 mm mm 3 /5000 mm 2

39 Krawężniki i obrzeża mogą być przechowywane na składowiskach otwartych, posegregowane według typów, rodzajów, odmian i wielkości. Należy układać je z zastosowaniem podkładek i przekładek drewnianych. Kruszywo i cement powinny być składowane i przechowywane wg SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D Wymagania ogólne [5] pkt Sprzęt do wykonania nawierzchni Układanie betonowej kostki brukowej może odbywać się: ~ ręcznie, zwłaszcza na małych powierzchniach, ~ mechanicznie przy zastosowaniu urządzeń układających (układarek), składających się z wózka i chwytaka sterowanego hydraulicznie, służącego do przenoszenia z palety warstwy kostek na miejsce ich ułożenia; urządzenie to, po skończonym układaniu kostek, można wykorzystać do wmiatania piasku w szczeliny, zamocowanymi do chwytaka szczotkami. Do przycinania kostek można stosować specjalne narzędzia tnące (np. przycinarki, szlifierki z tarczą). Do zagęszczania nawierzchni z kostki należy stosować zagęszczarki wibracyjne (płytowe) z wykładziną elastomerową, chroniące kostki przed ścieraniem i wykruszaniem naroży. Sprzęt do wykonania koryta, podbudowy i podsypki powinien odpowiadać wymaganiom właściwych SST, wymienionych w pkcie 5.4 lub innym dokumentom (normom PN i BN, wytycznym IBDiM) względnie opracowanym ST zaakceptowanym przez Inżyniera. Do wytwarzania podsypki cementowo-piaskowej i zapraw należy stosować betoniarki. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D Wymagania ogólne [5] pkt Transport materiałów do wykonania nawierzchni Betonowe kostki brukowe mogą być przewożone na paletach - dowolnymi środkami transportowymi po osiągnięciu przez beton wytrzymałości na ściskanie co najmniej 15 MPa. Kostki w trakcie transportu powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem. Jako środki transportu wewnątrzzakładowego kostek na środki transportu zewnętrznego mogą służyć wózki widłowe, którymi można dokonać załadunku palet. Do załadunku palet na środki transportu można wykorzystywać również dźwigi samochodowe. Palety transportowe powinny być spinane taśmami stalowymi lub plastikowymi, zabezpieczającymi kostki przed uszkodzeniem w czasie transportu. Na jednej palecie zaleca się układać do 10 warstw kostek (zależnie od grubości i kształtu), tak aby masa palety z kostkami wynosiła od 1200 kg do 1700 kg. Pożądane jest, aby palety z kostkami były wysyłane do odbiorcy środkiem transportu samochodowego wyposażonym w dźwig do za- i rozładunku. Krawężniki i obrzeża mogą być przewożone dowolnymi środkami transportowymi. Krawężniki betonowe należy układać w pozycji pionowej z nachyleniem w kierunku jazdy. Krawężniki kamienne należy układać na podkładkach drewnianych, długością w kierunku jazdy. Krawężniki i obrzeża powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem w czasie transportu. Kruszywa można przewozić dowolnym środkiem transportu, w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu kruszywa powinny być zabezpieczone przed wysypaniem, a kruszywo drobne - przed rozpyleniem. Cement w workach może być przewożony samochodami krytymi, wagonami towarowymi i innymi środkami transportu, w sposób nie powodujący uszkodzeń opakowania. Worki przewożone na paletach układa się po 5 warstw worków, po 4 szt. w warstwie. Worki niespaletowane układa się na płask, przylegające do siebie, w równej wysokości do 10 warstw. Ładowanie i wyładowywanie zaleca się wykonywać za pomocą zmechanizowanych urządzeń do poziomego i pionowego przemieszczania ładunków. Cement luzem może być przewożony w zbiornikach transportowych (np. wagonach, samochodach), czystych i wolnych od pozostałości z poprzednich dostaw, oraz nie powinien ulegać zniszczeniom podczas transportu. Środki transportu powinny być wyposażone we wsypy i urządzenia do wyładowania cementu. Zalewę lub masy uszczelniające do szczelin dylatacyjnych można transportować dowolnymi środkami transportu w fabrycznie zamkniętych pojemnikach lub opakowaniach, chroniących je przed zanieczyszczeniem. Materiały do podbudowy powinny być przewożone w sposób odpowiadający wymaganiom właściwej SST. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D Wymagania ogólne [5] pkt Podłoże i koryto Grunty podłoża powinny być niewysadzinowe, jednorodne i nośne oraz zabezpieczone przed nadmiernym zawilgoceniem i ujemnymi skutkami przemarzania. -39-

40 Koryto pod podbudowę lub nawierzchnię powinno być wyprofilowane zgodnie z projektowanymi spadkami oraz przygotowane zgodnie z wymaganiami SST D [6]. Koryto musi mieć skuteczne odwodnienie Konstrukcja nawierzchni Konstrukcja nawierzchni powinna być zgodna z ST (przykłady konstrukcji nawierzchni podają załączniki 3 i 4). Konstrukcja nawierzchni może obejmować ułożenie warstwy ścieralnej z betonowej kostki brukowej na: podsypce piaskowej lub cementowo-piaskowej oraz podbudowie, podsypce piaskowej rozścielonej bezpośrednio na podłożu z gruntu piaszczystego. Podstawowe czynności przy wykonywaniu nawierzchni, z występowaniem podbudowy, podsypki cementowo-piaskowej i wypełnieniem spoin zaprawą cementowo-piaskową, obejmują: -wykonanie podbudowy, -wykonanie obramowania nawierzchni (z krawężników, obrzeży i ew. ścieków), -przygotowanie i rozścielenie podsypki cementowo-piaskowej, -ułożenie kostek z ubiciem, -przygotowanie zaprawy cementowo-piaskowej i wypełnienie nią szczelin, -wypełnienie szczelin dylatacyjnych, -pielęgnację nawierzchni i oddanie jej do ruchu. Przy wykonywaniu nawierzchni na podsypce piaskowej, podstawowych czynności jest mniej, gdyż nie występują zwykle poz. 1, 6 i 7, a poz. 3 dotyczy podsypki piaskowej, zaś poz. 5 - wypełnienia szczelin piaskiem Podbudowa Rodzaj podbudowy przewidzianej do wykonania pod warstwą betonowej kostki brukowej powinien być zgodny z dokumentacją projektową. Wykonanie podbudowy powinno odpowiadać wymaganiom właściwej ST: D Podbudowy z kruszywa łamanego stabilizowanego mechanicznie [7], D b Podbudowa z betonu cementowego [11] Obramowanie nawierzchni Rodzaj obramowania nawierzchni powinien być zgodny z ST. Jeśli ST nie ustala inaczej, to materiały do wykonania obramowań powinny odpowiadać wymaganiom określonym w pkcie 2.4. Ustawianie krawężników, obrzeży i ew. wykonanie ścieków przykrawężnikowych powinno być zgodne z wymaganiami zawartymi w SST D a [13], a [14], D [15] i D [16]. Krawężniki i obrzeża zaleca się ustawiać przed przystąpieniem do układania nawierzchni z kostki. Przed ich ustawieniem, pożądane jest ułożenie pojedynczego rzędu kostek w celu ustalenia szerokości nawierzchni i prawidłowej lokalizacji krawężników lub obrzeży Podsypka Rodzaj podsypki i jej grubość powinny być zgodne z ST. Jeśli ST nie ustala inaczej to grubość podsypki powinna wynosić po zagęszczeniu 3 5 cm, a wymagania dla materiałów na podsypkę powinny być zgodne z pktem 2.3. Dopuszczalne odchyłki od zaprojektowanej grubości podsypki nie powinny przekraczać 1 cm. Podsypkę piaskową należy zwilżyć wodą, równomiernie rozścielić i zagęścić lekkimi walcami (np. ręcznymi) lub zagęszczarkami wibracyjnymi w stanie wilgotności optymalnej. Podsypkę cementowo-piaskową stosuje się z zasady przy występowaniu podbudowy pod nawierzchnią z kostki. Podsypkę cementowo-piaskową przygotowuje się w betoniarkach, a następnie rozściela się na uprzednio zwilżonej podbudowie, przy zachowaniu: współczynnika wodnocementowego od 0,25 do 0,35, wytrzymałości na ściskanie nie mniejszej niż R 7 = 10 MPa, R 28 = 14 MPa. W praktyce, wilgotność układanej podsypki powinna być taka, aby po ściśnięciu podsypki w dłoni podsypka nie rozsypywała się i nie było na dłoni śladów wody, a po naciśnięciu palcami podsypka rozsypywała się. Rozścielenie podsypki cementowo-piaskowej powinno wyprzedzać układanie nawierzchni z kostek od 3 do 4 m. Rozścielona podsypka powinna być wyprofilowana i zagęszczona w stanie wilgotnym, lekkimi walcami (np. ręcznymi) lub zagęszczarkami wibracyjnymi. Jeśli podsypka jest wykonana z suchej zaprawy cementowo-piaskowej to po zawałowaniu nawierzchni należy ją polać wodą w takiej ilości, aby woda zwilżyła całą grubość podsypki. Rozścielenie podsypki z suchej zaprawy może wyprzedzać układanie nawierzchni z kostek o około 20 m. Całkowite ubicie nawierzchni i wypełnienie spoin zaprawą musi być zakończone przed rozpoczęciem wiązania cementu w podsypce Układanie nawierzchni z betonowych kostek brukowych 1) Ustalenie kształtu, wymiaru i koloru kostek oraz desenia ich układania -40-

41 Kształt, wymiary, barwę i inne cechy charakterystyczne kostek wg pktu oraz deseń ich układania (przykłady podano w zał. 5) powinny być zgodne z dokumentacją projektową lub ST, a w przypadku braku wystarczających ustaleń Wykonawca przedkłada odpowiednie propozycje do zaakceptowania Inżynierowi. Przed ostatecznym zaakceptowaniem kształtu, koloru, sposobu układania i wytwórni kostek, Inżynier może polecić Wykonawcy ułożenie po 1 m 2 wstępnie wybranych kostek, wyłącznie na podsypce piaskowej. Warunki atmosferyczne Ułożenie nawierzchni z kostki na podsypce cementowo-piaskowej zaleca się wykonywać przy temperaturze otoczenia nie niższej niż +5 o C. Dopuszcza się wykonanie nawierzchni jeśli w ciągu dnia temperatura utrzymuje się w granicach od 0 o C do +5 o C, przy czym jeśli w nocy spodziewane są przymrozki kostkę należy zabezpieczyć materiałami o złym przewodnictwie ciepła (np. matami ze słomy, papą itp.). Nawierzchnię na podsypce piaskowej zaleca się wykonywać w dodatnich temperaturach otoczenia. 2) Ułożenie nawierzchni z kostek Warstwa nawierzchni z kostki powinna być wykonana z elementów o jednakowej grubości. Na większym fragmencie robót zaleca się stosować kostki dostarczone w tej samej partii materiału, w której niedopuszczalne są różne odcienie wybranego koloru kostki. Układanie kostki można wykonywać ręcznie lub mechanicznie. Układanie ręczne zaleca się wykonywać na mniejszych powierzchniach, zwłaszcza skomplikowanych pod względem kształtu lub wymagających kompozycji kolorystycznej układanych deseni oraz różnych wymiarów i kształtów kostek. Układanie kostek powinni wykonywać przyuczeni brukarze. Układanie mechaniczne zaleca się wykonywać na dużych powierzchniach o prostym kształcie, tak aby układarka mogła przenosić z palety warstwę kształtek na miejsce ich ułożenia z wymaganą dokładnością. Kostka do układania mechanicznego nie może mieć dużych odchyłek wymiarowych i musi być odpowiednio przygotowana przez producenta, tj. ułożona na palecie w odpowiedni wzór, bez dołożenia połówek i dziewiątek, przy czym każda warstwa na palecie musi być dobrze przesypana bardzo drobnym piaskiem, by kostki nie przywierały do siebie. Układanie mechaniczne zawsze musi być wsparte pracą brukarzy, którzy uzupełniają przerwy, wyrabiają łuki, dokładają kostki w okolicach studzienek i krawężników. Kostkę układa się około 1,5 cm wyżej od projektowanej niwelety, ponieważ po procesie ubijania podsypka zagęszcza się. Powierzchnia kostek położonych obok urządzeń infrastruktury technicznej (np. studzienek, włazów itp.) powinna trwale wystawać od 3 mm do 5 mm powyżej powierzchni tych urządzeń oraz od 3 mm do 10 mm powyżej korytek ściekowych (ścieków). Do uzupełnienia przestrzeni przy krawężnikach, obrzeżach i studzienkach można używać elementy kostkowe wykończeniowe w postaci tzw. połówek i dziewiątek, mających wszystkie krawędzie równe i odpowiednio fazowane. W przypadku potrzeby kształtek o nietypowych wymiarach, wolną przestrzeń uzupełnia się kostką ciętą, przycinaną na budowie specjalnymi narzędziami tnącymi (przycinarkami, szlifierkami z tarczą itp.). Dzienną działkę roboczą nawierzchni na podsypce cementowo-piaskowej zaleca się zakończyć prowizorycznie około półmetrowym pasem nawierzchni na podsypce piaskowej w celu wytworzenia oporu dla ubicia kostki ułożonej na stałe. Przed dalszym wznowieniem robót, prowizorycznie ułożoną nawierzchnię na podsypce piaskowej należy rozebrać i usunąć wraz z podsypką. 3) Ubicie nawierzchni z kostek Ubicie nawierzchni należy przeprowadzić za pomocą zagęszczarki wibracyjnej (płytowej) z osłoną z tworzywa sztucznego. Do ubicia nawierzchni nie wolno używać walca. Ubijanie nawierzchni należy prowadzić od krawędzi powierzchni w kierunku jej środka i jednocześnie w kierunku poprzecznym kształtek. Ewentualne nierówności powierzchniowe mogą być zlikwidowane przez ubijanie w kierunku wzdłużnym kostki. Po ubiciu nawierzchni wszystkie kostki uszkodzone (np. pęknięte) należy wymienić na kostki całe. 4) Spoiny i szczeliny dylatacyjne ~ Spoiny Szerokość spoin pomiędzy betonowymi kostkami brukowymi powinna wynosić od 3 mm do 5 mm. W przypadku stosowania prostopadłościennych kostek brukowych zaleca się aby osie spoin pomiędzy dłuższymi bokami tych kostek tworzyły z osią drogi kąt 45, a wierzchołek utworzonego kąta prostego pomiędzy spoinami miał kierunek odwrotny do kierunku spadku podłużnego nawierzchni. Po ułożeniu kostek, spoiny należy wypełnić: piaskiem, spełniającym wymagania pktu 2.3 c), jeśli nawierzchnia jest na podsypce piaskowej, zaprawą cementowo-piaskową, spełniającą wymagania pktu 2.3 d), jeśli nawierzchnia jest na podsypce cementowopiaskowej. Wypełnienie spoin piaskiem polega na rozsypaniu warstwy piasku i wmieceniu go w spoiny na sucho lub, po obfitym polaniu wodą - wmieceniu papki piaskowej szczotkami względnie rozgarniaczami z piórami gumowymi. -41-

42 Zaprawę cementowo-piaskową zaleca się przygotować w betoniarce, w sposób zapewniający jej wystarczającą płynność. Spoiny można wypełnić przez rozlanie zaprawy na nawierzchnię i nagarnianie jej w szczeliny szczotkami lub rozgarniaczami z piórami gumowymi. Przed rozpoczęciem zalewania kostka powinna być oczyszczona i dobrze zwilżona wodą. Zalewa powinna całkowicie wypełnić spoiny i tworzyć monolit z kostkami. Przy wypełnianiu spoin zaprawą cementowo-piaskową należy zabezpieczyć przed zalaniem nią szczeliny dylatacyjne, wkładając zwinięte paski papy, zwitki z worków po cemencie itp. Po wypełnianiu spoin zaprawą cementowo-piaskową nawierzchnię należy starannie oczyścić; szczególnie dotyczy to nawierzchni z kostek kolorowych i z różnymi deseniami układania. ~ Szczeliny dylatacyjne W przypadku układania kostek na podsypce cementowo-piaskowej i wypełnianiu spoin zaprawą cementowo-piaskową, należy przewidzieć wykonanie szczelin dylatacyjnych w odległościach zgodnych z dokumentacją projektową lub ST względnie nie większych niż co 8 m. Szerokość szczelin dylatacyjnych powinna umożliwiać przejęcie przez nie przemieszczeń wywołanych wysokimi temperaturami nawierzchni w okresie letnim, lecz nie powinna być mniejsza niż 8 mm. Szczeliny te powinny być wypełnione trwale zalewami i masami określonymi w pkcie 2.3 e). Sposób wypełnienia szczelin powinien odpowiadać wymaganiom SST D a [12]. Szczeliny dylatacyjne poprzeczne należy stosować dodatkowo w miejscach, w których występuje zmiana sztywności podłoża (np. nad przepustami, przy przyczółkach mostowych, nad szczelinami dylatacyjnymi w podbudowie itp.). Zaleca się wykonywać szczeliny podłużne przy ściekach wzdłuż jezdni Pielęgnacja nawierzchni i oddanie jej dla ruchu Nawierzchnię na podsypce piaskowej ze spoinami wypełnionymi piaskiem można oddać do użytku bezpośrednio po jej wykonaniu. Nawierzchnię na podsypce cementowo-piaskowej ze spoinami wypełnionymi zaprawą cementowo-piaskową, po jej wykonaniu należy przykryć warstwą wilgotnego piasku o grubości od 3,0 do 4,0 cm i utrzymywać ją w stanie wilgotnym przez 7 do 10 dni. Po upływie od 2 tygodni (przy temperaturze średniej otoczenia nie niższej niż 15 o C) do 3 tygodni (w porze chłodniejszej) nawierzchnię należy oczyścić z piasku i można oddać do użytku. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D Wymagania ogólne [5] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: - uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), - wykonać badania właściwości materiałów przeznaczonych do wykonania robót, określone w pkcie 2, - sprawdzić cechy zewnętrzne gotowych materiałów Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów w czasie robót nawierzchniowych z kostki podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie badań i Częstotliwość badań Wartości dopuszczalne pomiarów 1 Sprawdzenie podłoża i koryta Wg SST D [6] 2 Sprawdzenie ew. podbudowy Wg SST, norm, wytycznych, wymienionych w pkcie Sprawdzenie obramowania nawierzchni 4 Sprawdzenie podsypki (przymiarem liniowym lub metodą niwelacji) wg SST D a [13]; D [14]; D [15]; D [16] Bieżąca kontrola w 10 punktach dziennej działki roboczej: grubości, spadków i cech konstrukcyjnych w porównaniu z dokumentacją projektową i specyfikacją 5 Badania wykonania nawierzchni z kostki zgodność z dokumentacją projektową Sukcesywnie na każdej działce roboczej szerokość nawierzchni Jw. (sprawdzona przymiarem liniowym) -42- Wg pktu 5.6; odchyłki od projektowanej grubości 1 cm - Odchyłki od szerokości projektowanej do 5 cm 6.4. Badania wykonanych robót Zakres badań i pomiarów wykonanej nawierzchni z betonowej kostki brukowej podano w tablicy 3.

43 Tablica 3. Badania i pomiary po ukończeniu budowy nawierzchni Lp. Wyszczególnienie badań i pomiarów Sposób sprawdzenia 1 Sprawdzenie wyglądu zewnętrznego nawierzchni, krawężników, obrzeży, ścieków Wizualne sprawdzenie jednorodności wyglądu, prawidłowości desenia, kolorów kostek, spękań, plam, deformacji, wykruszeń, spoin i szczelin 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D Wymagania ogólne [5] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej nawierzchni z betonowej kostki brukowej. Jednostki obmiarowe robót towarzyszących budowie nawierzchni z betonowej kostki brukowej (podbudowa, obramowanie itp.) są ustalone w odpowiednich SST wymienionych w pktach 5.4 i ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D Wymagania ogólne [5] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: ~ przygotowanie podłoża i wykonanie koryta, ~ wykonanie podsypki pod nawierzchnię, Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 D Wymagania ogólne [5] oraz niniejszej SST. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D Wymagania ogólne [5] pkt 9.2. Cena jednostki obmiarowej Cena wykonania 1 m 2 nawierzchni z betonowej kostki brukowej obejmuje: - prace pomiarowe i roboty przygotowawcze, - oznakowanie robót, - przygotowanie podłoża i wykonanie koryta, - dostarczenie materiałów i sprzętu, - wykonanie podsypki, - ustalenie kształtu kostek, - ułożenie i ubicie kostek, - wypełnienie spoin w nawierzchni, - pielęgnację nawierzchni, - przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej, - odwiezienie sprzętu. Cena wykonania 1 m 2 nawierzchni z betonowej kostki brukowej nie obejmuje robót towarzyszących (jak: podbudowa, obramowanie itp.), które powinny być ujęte w innych pozycjach kosztorysowych, a których zakres jest określony przez SST wymienione w pktach 5.4 i PRZEPISY ZWIĄZANE Normy 1. PN-EN 197-1:2002 Cement. Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego Użytku 2. PN-EN 1338:2005 Betonowe kostki brukowe. Wymagania i metody badań 3. PN-EN 13242:2004 Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym (W okresie przejściowym można stosować PN-B :1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka, PN-B-11112:1996 Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych, PN-B :1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek) 4. PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu DESENIE DO WYBORU PRZEZ INWESTORA: W JODEŁKĘ -43-

44 W RZĘDY PROSTE KOSZYKOWY D b USTAWIENIE KRAWĘŻNIKÓW BETONOWYCH 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z ustawieniem krawężników betonowych wraz z wykonaniem ław podczas Przebudowy drogi dojazdowej ciągu pieszo- jezdnego od ul. Wrocławskiej do budynku socjalnego 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna stanowi obowiązujący dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem ustawienia krawężników betonowych o wymiarach i na ławach betonowych z oporem Określenia podstawowe Krawężnik betonowy prefabrykat betonowy, przeznaczony do oddzielenia powierzchni znajdujących się na tym samym poziomie lub na różnych poziomach stosowany jako oddzielenie pomiędzy powierzchniami poddanymi różnym rodzajom ruchu drogowego Wymiar nominalny wymiar krawężnika określony w celu jego wykonania, któremu powinien odpowiadać wymiar rzeczywisty w określonych granicach dopuszczalnych odchyłek Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D Wymagania ogólne pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową Materiały do wykonania robót powinny być zgodne z ustaleniami SST Stosowane materiały Przy ustawianiu krawężników na ławach można stosować następujące materiały: krawężniki betonowe, piasek na podsypkę i do zapraw, cement do podsypki i do zapraw, wodę, materiały do wykonania ławy Krawężniki betonowe Należy zastosować krawężniki betonowe typu ulicznego 15x30 cm na ławach betonowych z oporem zgodnie z projektem technicznym. -44-
