SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D.02.00

Transkrypt

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D Roboty ziemne - wymagania ogólne ( ) 1. WSTĘP 1.1. Przedmiot niniejszej SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót ziemnych, przy BUDOWIE PARKINGU Z POWIERZCHNIAMI UTWARDZONYMI PIESZYMI, DLA OBIEKTU BUDOWA SALI GIMNASTYCZNEJ Z ZAPLECZEM I PRZEWIĄZKĄ PRZY SZKOLE PODSTAWOWEJ ZLOKALIZOWANEJ NA DZIAŁCE NR 370, OBR. ŁAZANY, JEDN. EW. BISKUPICE Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót ujętych w SST Ustalenia zawarte w niniejszej SST dotyczą prowadzenia robót ziemnych Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu albo rozdrobnionych odpadów przemysłowych, spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Ukop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót ziemnych, jednak w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: Is=pd/pds gdzie: pd - gęstość objętościowa szkieletu zagęszczonego gruntu, [Mg/m3] pds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, określona w normalnej próbie Proctora, zgodnie z PN-B-04481[1], służąca do oceny zagęszczenia gruntu w robotach ziemnych, badana zgodnie z normą BN-77/ [Mg/m3 ] [3] Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: U= d 60 /d 10 gdzie: d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, [mm] d 10 - średnica oczek sita, przez które przechodzi 10% gruntu, [mm] Wskaźnik odkształcenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: I o =E 2 /E 1 gdzie: E 1 - moduł odkształcenia gruntu oznaczony w pierwszym obciążeniu badanej warstwy zgodnie z PN-S [2], E 2 - moduł odkształcenia gruntu oznaczony w powtórnym obciążeniu badanej warstwy zgodnie z PN-S [2] Pozostałe określenia - są zgodne z obowiązującymi, odpowiednimi normami i z definicjami podanymi w OST D pkt Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonywanych robót oraz za ich zgodność z dokumentacją projektową, SST oraz z poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w OST D pkt

2 Przed przystąpieniem do wykonania robót ziemnych należy zakończyć wszelkie roboty przygotowawcze. Zakres robót przygotowawczych i wymagania dotyczące ich wykonania określono w OST D MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D pkt Zasady wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do budowy nasypów. Przewiduje się wykorzystanie części gruntu pochodzącego z wykopy i odwiezienie nadmiaru. Grunty i materiały z wykopów nieprzydatne do budowy nasypów powinny być wywiezione przez Wykonawcę na odkład. Zapewnienie terenów na odkład należy do obowiązków Wykonawcy. Inżynier może nakazać pozostawienie na terenie budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności. Grunty nieprzydatne powinny być zutylizowane zgodnie z Ustawą z dnia 14 grudnia 2012 r. o odpadach (Dz. U. z 2013 r. poz. 21 z zm.). 3. SPRZĘT 3.1. Wymagania ogólne dotyczące sprzętu Wymagania ogólne dotyczące sprzętu podano w OST D pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu do: odspajania i wydobywania gruntów (koparki 0,4m3 podsiębierne), ręczny sprzęt: łopaty, szpadle itp. przemieszczania gruntów (koparko-ładowarki jednonaczyniowe 0,6m3 ), transportu mas ziemnych (samochody samowyładowcze do 5t, samochody ciężarowe furgony o ładowności 1575kg.), sprzętu zagęszczającego (ubijak spalinowy 200kg, wibrator powierzchniowy płytowy). 4. TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania dla transportu podano w OST D pkt Transport gruntu Do transportu gruntu na odkład należy stosować samochody samowyładowcze do 5t lub samochody ciężarowe furgony o ładowności 1575kg. Wykonawca ma obowiązek zorganizowania transportu z uwzględnieniem wymogów bezpieczeństwa. Środki transportowe poruszające się po drogach poza placem budowy powinny spełniać odpowiednie wymagania w zakresie parametrów charakteryzujących pojazdy, w szczególności w odniesieniu do gabarytów i obciążenia na oś. Jakiekolwiek skutki prawne, wynikające z niedotrzymania wymienionych powyżej warunków obciążają Wykonawcę. Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inżyniera. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D pkt Dokładność wykonania wykopów Odchylenie korpusu ziemnego, w wykopie, od obrysu projektowanego obiektu nie powinny być większe niż ± 10 cm. Różnica w stosunku do projektowanych rzędnych robót ziemnych nie może przekraczać 0 cm i (-2 )cm. Pochylenie skarp nie powinno różnić się od projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalne nierówności na powierzchni skarp nie powinny przekraczać ± 10 cm przy pomiarze łatą 3-metrową, albo powinny być spełnione inne wymagania dotyczące nierówności, wynikające ze sposobu umocnienia powierzchni skarpy Odwodnienie robót ziemnych Niezależnie od budowy urządzeń stanowiących elementy systemów odwadniających ujętych w projekcie przebudowy urządzeń, Wykonawca powinien wykonać urządzenia, które zapewnią 31

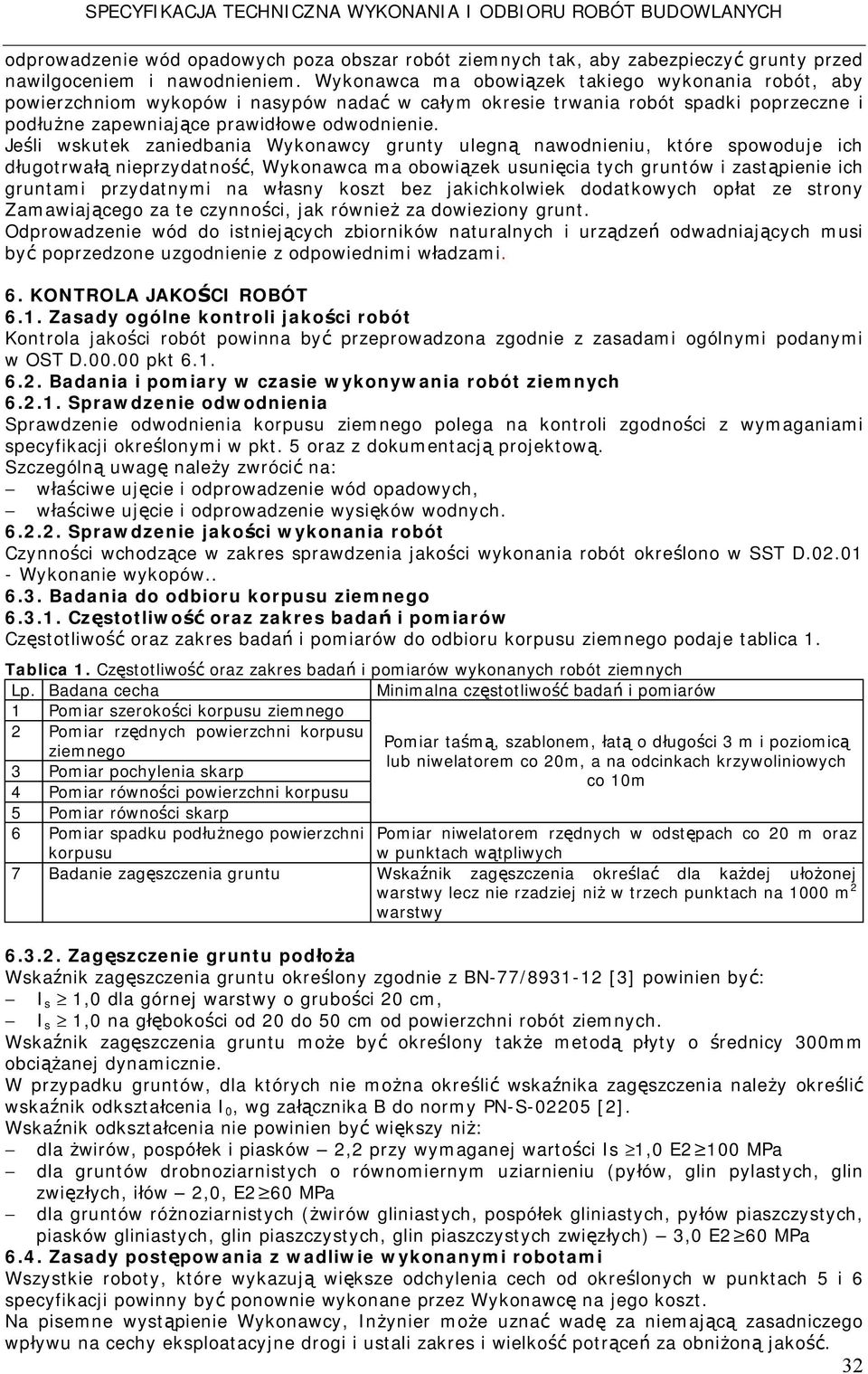

3 odprowadzenie wód opadowych poza obszar robót ziemnych tak, aby zabezpieczyć grunty przed nawilgoceniem i nawodnieniem. Wykonawca ma obowiązek takiego wykonania robót, aby powierzchniom wykopów i nasypów nadać w całym okresie trwania robót spadki poprzeczne i podłużne zapewniające prawidłowe odwodnienie. Jeśli wskutek zaniedbania Wykonawcy grunty ulegną nawodnieniu, które spowoduje ich długotrwałą nieprzydatność, Wykonawca ma obowiązek usunięcia tych gruntów i zastąpienie ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiającego za te czynności, jak również za dowieziony grunt. Odprowadzenie wód do istniejących zbiorników naturalnych i urządzeń odwadniających musi być poprzedzone uzgodnienie z odpowiednimi władzami. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady ogólne kontroli jakości robót Kontrola jakości robót powinna być przeprowadzona zgodnie z zasadami ogólnymi podanymi w OST D pkt Badania i pomiary w czasie wykonywania robót ziemnych Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodności z wymaganiami specyfikacji określonymi w pkt. 5 oraz z dokumentacją projektową. Szczególną uwagę należy zwrócić na: właściwe ujęcie i odprowadzenie wód opadowych, właściwe ujęcie i odprowadzenie wysięków wodnych Sprawdzenie jakości wykonania robót Czynności wchodzące w zakres sprawdzenia jakości wykonania robót określono w SST D Wykonanie wykopów Badania do odbioru korpusu ziemnego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów do odbioru korpusu ziemnego podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów wykonanych robót ziemnych Lp. Badana cecha Minimalna częstotliwość badań i pomiarów 1 Pomiar szerokości korpusu ziemnego 2 Pomiar rzędnych powierzchni korpusu Pomiar taśmą, szablonem, łatą o długości 3 m i poziomicą ziemnego lub niwelatorem co 20m, a na odcinkach krzywoliniowych 3 Pomiar pochylenia skarp co 10m 4 Pomiar równości powierzchni korpusu 5 Pomiar równości skarp 6 Pomiar spadku podłużnego powierzchni Pomiar niwelatorem rzędnych w odstępach co 20 m oraz korpusu w punktach wątpliwych 7 Badanie zagęszczenia gruntu Wskaźnik zagęszczenia określać dla każdej ułożonej warstwy lecz nie rzadziej niż w trzech punktach na 1000 m 2 warstwy Zagęszczenie gruntu podłoża Wskaźnik zagęszczenia gruntu określony zgodnie z BN-77/ [3] powinien być: I s 1,0 dla górnej warstwy o grubości 20 cm, I s 1,0 na głębokości od 20 do 50 cm od powierzchni robót ziemnych. Wskaźnik zagęszczenia gruntu może być określony także metodą płyty o średnicy 300mm obciążanej dynamicznie. W przypadku gruntów, dla których nie można określić wskaźnika zagęszczenia należy określić wskaźnik odkształcenia I 0, wg załącznika B do normy PN-S [2]. Wskaźnik odkształcenia nie powinien być większy niż: dla żwirów, pospółek i piasków 2,2 przy wymaganej wartości Is 1,0 E2 100 MPa dla gruntów drobnoziarnistych o równomiernym uziarnieniu (pyłów, glin pylastych, glin zwięzłych, iłów 2,0, E2 60 MPa dla gruntów różnoziarnistych (żwirów gliniastych, pospółek gliniastych, pyłów piaszczystych, piasków gliniastych, glin piaszczystych, glin piaszczystych zwięzłych) 3,0 E2 60 MPa 6.4. Zasady postępowania z wadliwie wykonanymi robotami Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inżynier może uznać wadę za niemającą zasadniczego wpływu na cechy eksploatacyjne drogi i ustali zakres i wielkość potrąceń za obniżoną jakość. 32

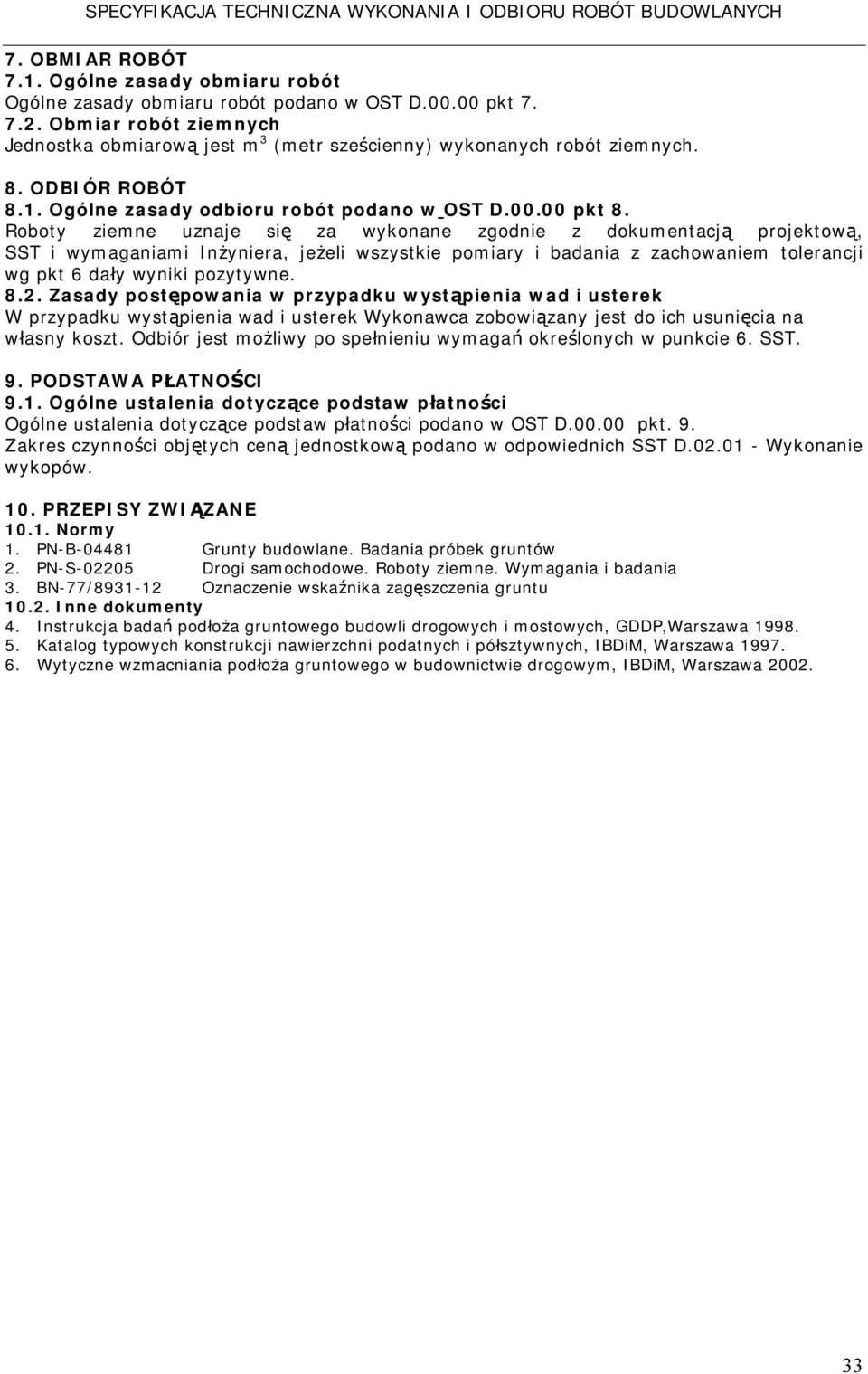

4 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D pkt Obmiar robót ziemnych Jednostka obmiarową jest m 3 (metr sześcienny) wykonanych robót ziemnych. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót podano w OST D pkt 8. Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Zasady postępowania w przypadku wystąpienia wad i usterek W przypadku wystąpienia wad i usterek Wykonawca zobowiązany jest do ich usunięcia na własny koszt. Odbiór jest możliwy po spełnieniu wymagań określonych w punkcie 6. SST. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstaw płatności Ogólne ustalenia dotyczące podstaw płatności podano w OST D pkt. 9. Zakres czynności objętych ceną jednostkową podano w odpowiednich SST D Wykonanie wykopów. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Grunty budowlane. Badania próbek gruntów 2. PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania 3. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne dokumenty 4. Instrukcja badań podłoża gruntowego budowli drogowych i mostowych, GDDP,Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym, IBDiM, Warszawa

5 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D Wykonanie wykopów ( ) 1. WSTĘP 1.1. Przedmiot niniejszej SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru wykopów wraz gruntach odwozem w gruntach nieskalistych, przy BUDOWIE PARKINGU Z POWIERZCHNIAMI UTWARDZONYMI PIESZYMI, DLA OBIEKTU BUDOWA SALI GIMNASTYCZNEJ Z ZAPLECZEM I PRZEWIĄZKĄ PRZY SZKOLE PODSTAWOWEJ ZLOKALIZOWANEJ NA DZIAŁCE NR 370, OBR. ŁAZANY, JEDN. EW. BISKUPICE Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót ujętych w SST Ustalenia zawarte w niniejszej SST dotyczą prowadzenia robót ziemnych w czasie budowy parkingu i powierzchni utwardzonych dla pieszych i robót towarzyszących oraz tymczasowych obejmują wykonanie wykopów, wraz z odwozem. W zakres wykopów wchodzi: - wykop pod parking, dojścia i ściek muldowy, studnie ściekowe wraz z odwozem, - wykop z wbudowaniem gruntu w nasyp i zagęszczeniem Określenia podstawowe Podstawowe określenia zostały podane w SST D pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D pkt MATERIAŁY Nie występują. 3. SPRZĘT 3.1 Wymagania ogólne Ogólne wymagania i ustalenia dotyczące sprzętu określono w OST D pkt TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania i ustalenia dotyczące transportu określono w OST D pkt. 4. Grunt pochodzący z wykopów należy odwieść. Miejsce odwozu wg uznania i na koszt wykonawcy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D pkt Zasady prowadzenia robót Ogólne zasady prowadzenia robót podano w SST D pkt 5. Wykopy należy wykonać mechanicznie przy pomocy koparki podsiębiernej o łyżce 0,4m3. Grunt należy odwieść na odległość do 1km. Miejsce odwozu wg uznania wykonawcy. Sposób wykonania skarp wykopu powinien gwarantować ich stateczność w całym okresie prowadzenia robót, a naprawa uszkodzeń, wynikających z nieprawidłowego ukształtowania skarp wykopu, ich podcięcia lub innych odstępstw od dokumentacji projektowej obciąża Wykonawcę. Wykopy w celu zabezpieczenia wodociągu ze względu na szer. do 1m i gł. Do 1,5 należy wykonać mechanicznie z pełnym umocnieniem ścian, po założeniu rur osłonowych rozebrać umocnienia i zasypać wykop. Miejsca składowania mas ziemnych ustala swoim staraniem Wykonawca i musi być ono zaakceptowane przez Inżyniera. Koszty wynikające z ustalenia miejsca składowania ponosi Wykonawca. 34

6 5.3. Ruch budowlany Nie należy dopuszczać ruchu budowlanego po dnie wykopu o ile grubość warstwy gruntu (nadkładu) powyżej rzędnych robót ziemnych jest mniejsza niż 0,3 m. Z chwilą przystąpienia do ostatecznego profilowania dna wykopu dopuszcza się po nim jedynie ruch maszyn wykonujących tę czynność budowlaną. Może odbywać się jedynie sporadyczny ruch pojazdów, które nie spowodują uszkodzeń powierzchni korpusu. Naprawa uszkodzeń powierzchni robót ziemnych, wynikających z niedotrzymania podanych powyżej warunków obciąża Wykonawcę robót ziemnych. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D pkt Kontrola wykonania wykopów Kontrola wykonania wykopów polega na sprawdzeniu zgodności z wymaganiami określonymi w dokumentacji projektowej i SST. W czasie kontroli szczególną uwagę należy zwrócić na: sposób odspajania gruntów nie pogarszający ich właściwości, zapewnienie stateczności skarp i/lub umocnień, odwodnienie wykopów w czasie wykonywania robót i po ich zakończeniu, dokładność wykonania wykopów (usytuowanie i wykończenie), 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D pkt Jednostka obmiarowa Jednostką obmiarową robót związanych z wykonaniem wykopów jest metr sześcienny [m 3 ]. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady obmiaru robót Ogólne zasady odbioru robót podano w OST D pkt Zasady postępowania w przypadku wystąpienia wad i usterek W przypadku wystąpienia wad i usterek Wykonawca zobowiązany jest do ich usunięcia na własny koszt. Odbiór jest możliwy po spełnieniu wymagań określonych w punkcie 6. SST. 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne dotyczące płatności Ustalenia ogólne dotyczące podstawy płatności podano w OST D pkt Cena jednostki obmiarowej Cena 1 metra sześciennego [m 3 ] wykonania wykopów obejmuje: prace pomiarowe i przygotowawcze, zakup dostarczenie i składowanie materiałów, przygotowanie materiałów, koszt zapewnienia niezbędnych czynników produkcji, wykonanie wykopów, odwóz nadmiaru gruntu, załadunek i transport urobku, koszt pozyskania, utrzymania i likwidacji składowisk, wykonanie i rozebranie umocnień, koszt zabezpieczenia dna wykopu przed negatywnymi skutkami czynników atmosferycznych, mechanicznych itp., koszt zabezpieczenia skarp wykopów przed rozmywaniem na czas prowadzenia wszystkich robót, do czasu zastabilizowania skarp, odwodnienie wykopu na czas jego wykonania wraz z niezbędnymi urządzeniami w dostosowaniu do warunków na terenie budowy, przeprowadzenie wymaganych pomiarów i badań laboratoryjnych wymaganych w SST, koszt utrzymania czystości na drogach w związku z transportem gruntu, koszt uporządkowania i rekultywacji terenu, wszystkie inne czynności nieujęte a konieczne do wykonania w ramach niniejszej specyfikacji. 35

7 Ilości robót ziemnych wykazanych w Przedmiarze Robót zostały określone na podstawie przekrojów poprzecznych i tabeli robót ziemnych, bez uwzględnienia spulchnienia i zagęszczenia gruntu rodzimego. Wykonawca powinien uwzględnić te współczynniki w cenie jednostkowej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania Inne dokumenty 2. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym, IBDiM, Warszawa
