Wykład 2. Projektowanie i Realizacja Sieci Komputerowych. co? jak? po co? 1. Zasady projektowania. 2. Standardy oraz przepisy
|
|
- Przybysław Grabowski
- 8 lat temu
- Przeglądów:
Transkrypt

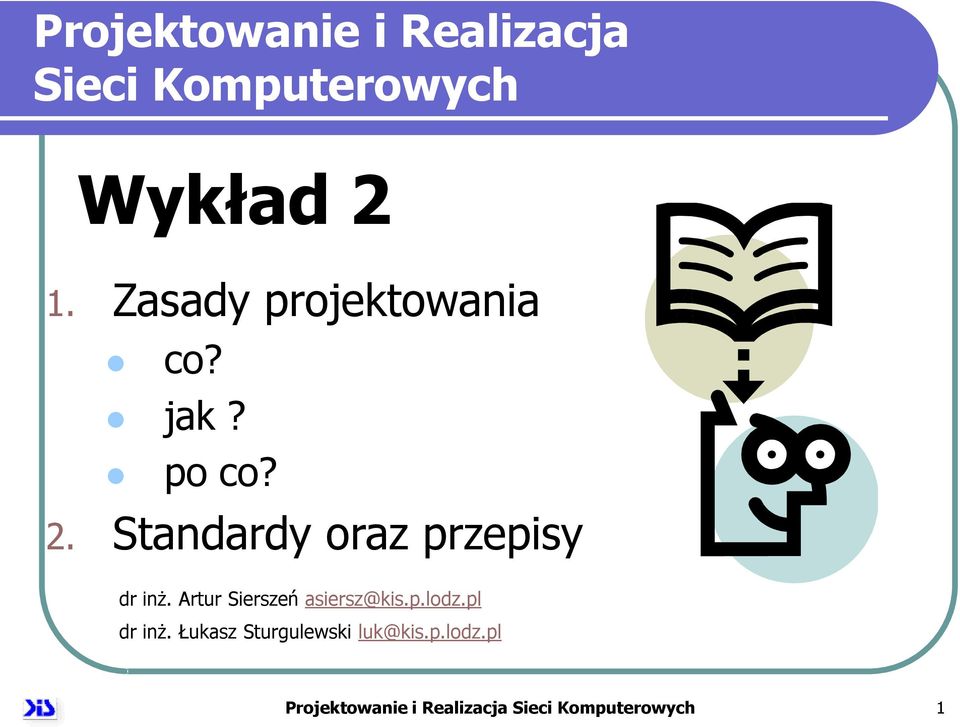

1 Projektowanie i Realizacja Sieci Komputerowych Wykład 2 1. Zasady projektowania co? jak? po co? 2. Standardy oraz przepisy dr inż. Artur Sierszeń asiersz@kis.p.lodz.pl dr inż. Łukasz Sturgulewski luk@kis.p.lodz.pl Projektowanie i Realizacja Sieci Komputerowych 1

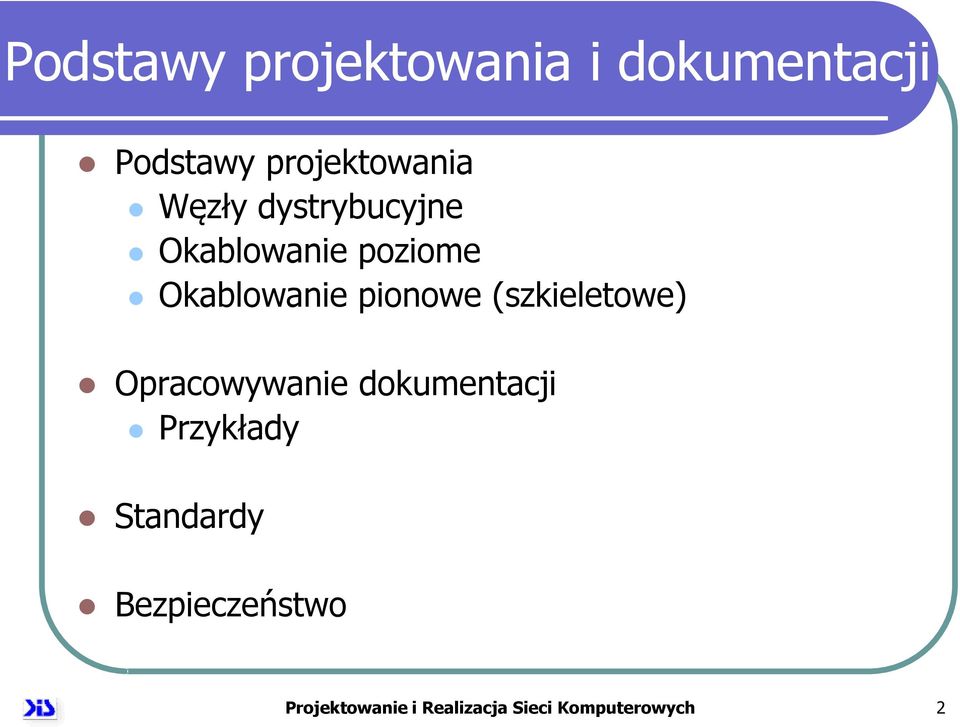

2 Podstawy projektowania i dokumentacji Podstawy projektowania Węzły dystrybucyjne Okablowanie poziome Okablowanie pionowe (szkieletowe) Opracowywanie dokumentacji Przykłady Standardy Bezpieczeństwo Projektowanie i Realizacja Sieci Komputerowych 2

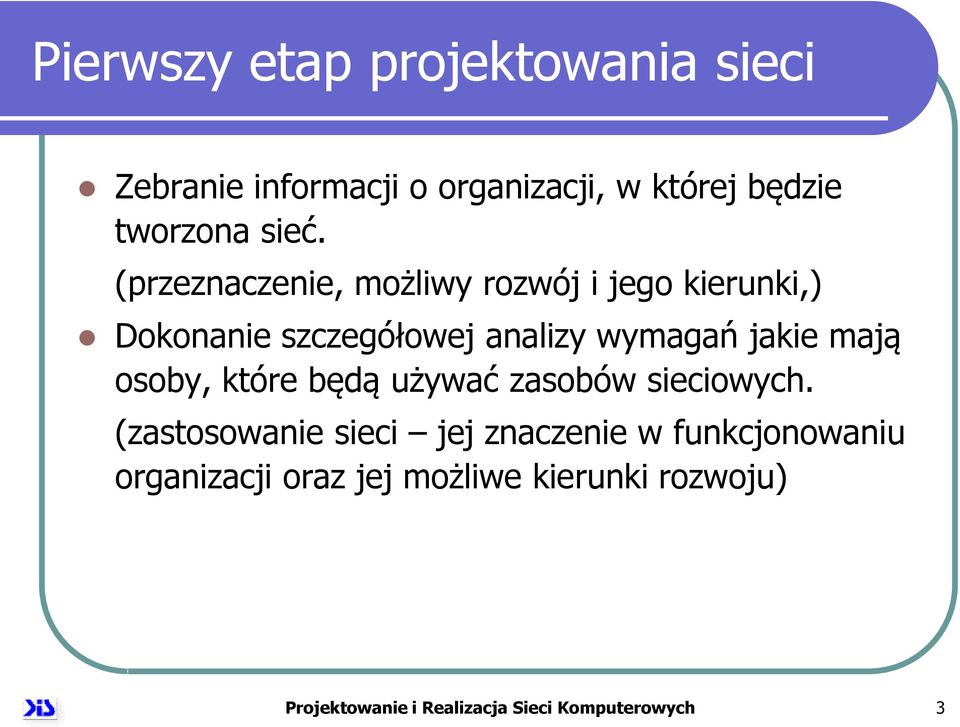

3 Pierwszy etap projektowania sieci Zebranie informacji o organizacji, w której będzie tworzona sieć. (przeznaczenie, możliwy rozwój i jego kierunki,) Dokonanie szczegółowej analizy wymagań jakie mają osoby, które będą używać zasobów sieciowych. (zastosowanie sieci jej znaczenie w funkcjonowaniu organizacji oraz jej możliwe kierunki rozwoju) Projektowanie i Realizacja Sieci Komputerowych 3

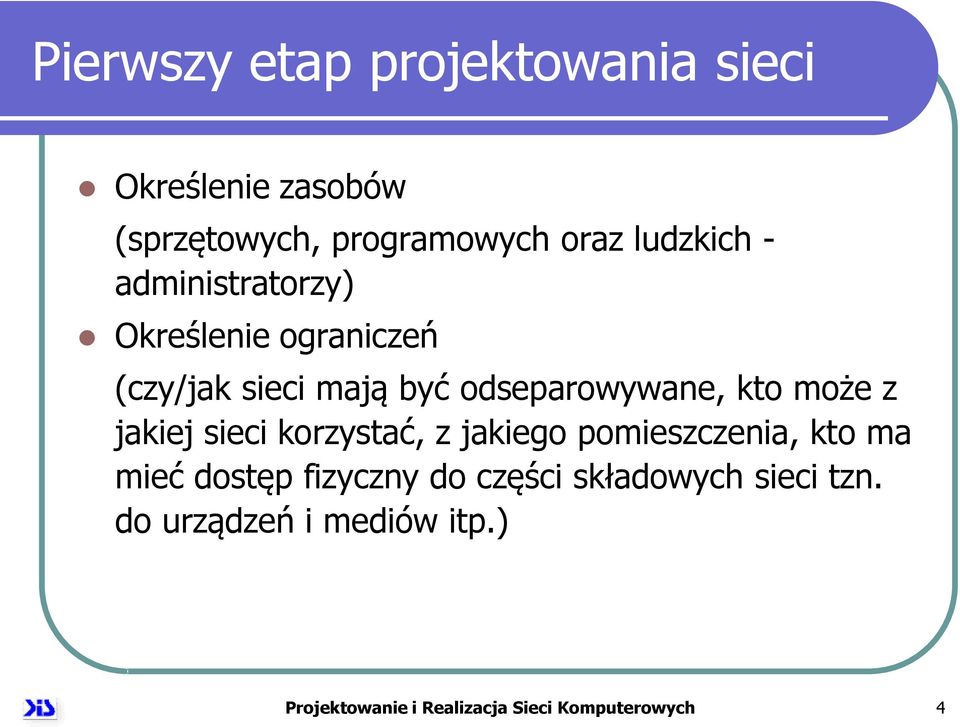

4 Pierwszy etap projektowania sieci Określenie zasobów (sprzętowych, programowych oraz ludzkich - administratorzy) Określenie ograniczeń (czy/jak sieci mają być odseparowywane, kto może z jakiej sieci korzystać, z jakiego pomieszczenia, kto ma mieć dostęp fizyczny do części składowych sieci tzn. do urządzeń i mediów itp.) Projektowanie i Realizacja Sieci Komputerowych 4

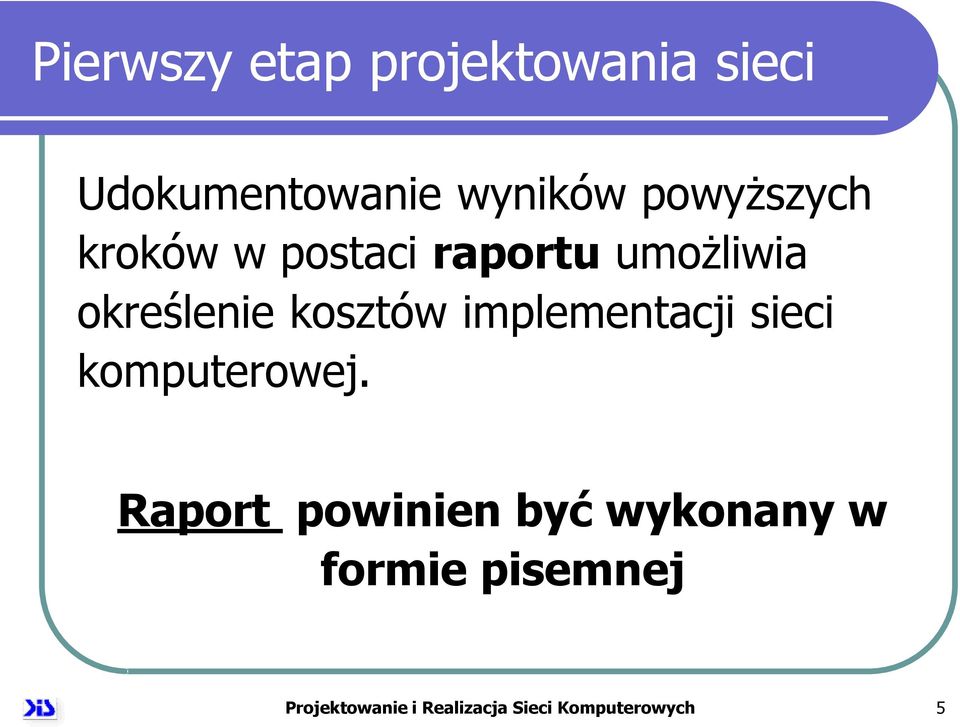

5 Pierwszy etap projektowania sieci Udokumentowanie wyników powyższych kroków w postaci raportu umożliwia określenie kosztów implementacji sieci komputerowej. Raport powinien być wykonany w formie pisemnej Projektowanie i Realizacja Sieci Komputerowych 5
6 Najważniejsze elementy dokumentacji projektowanej sieci Raport wstępny Dziennik inżyniera Logiczna topologia Fizyczna topologia Umiejscowienie oraz zasięg węzłów dystrybucyjnych Lista alternatywnych rozwiązań (problem-solving matrix) Oznaczenia gniazd Oznaczenia kabli Rozrysowanie przebiegów kabli i umiejscowienia gniazd Cut sheets - dane o wszystkich urządzeniach: lokalizacja, adresy fizyczne i logiczne Wyniki przeprowadzonych testów akceptacyjnych Projektowanie i Realizacja Sieci Komputerowych 6
7 Raport wstępny Cel projektu Co projekt zawiera Założenia ogólne dla sieci LAN Dotyczące struktury fizycznej Dotyczące struktury logicznej oraz bezpieczeństwa Wymagania dotyczące pomieszczeń Specyfikacje okablowania Projektowanie i Realizacja Sieci Komputerowych 7

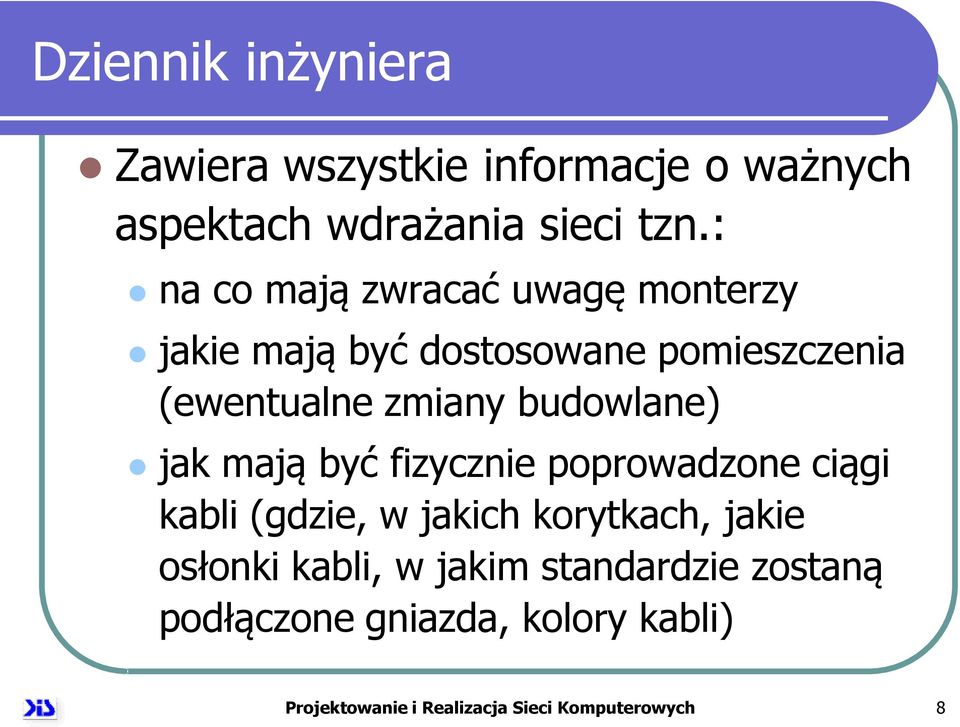

8 Dziennik inżyniera Zawiera wszystkie informacje o ważnych aspektach wdrażania sieci tzn.: na co mają zwracać uwagę monterzy jakie mają być dostosowane pomieszczenia (ewentualne zmiany budowlane) jak mają być fizycznie poprowadzone ciągi kabli (gdzie, w jakich korytkach, jakie osłonki kabli, w jakim standardzie zostaną podłączone gniazda, kolory kabli) Projektowanie i Realizacja Sieci Komputerowych 8

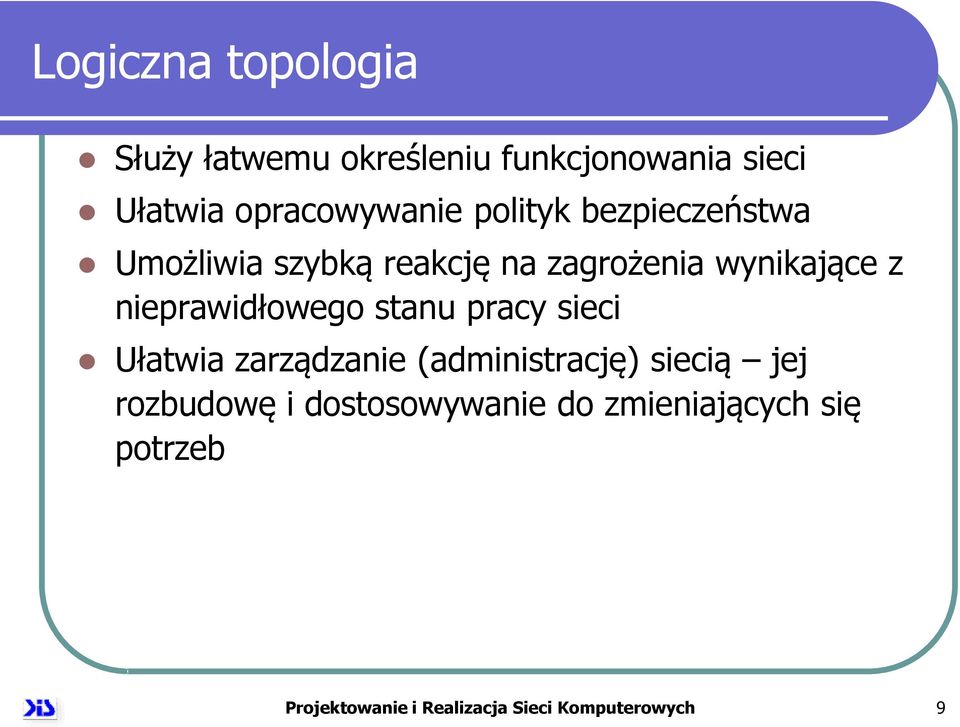

9 Logiczna topologia Służy łatwemu określeniu funkcjonowania sieci Ułatwia opracowywanie polityk bezpieczeństwa Umożliwia szybką reakcję na zagrożenia wynikające z nieprawidłowego stanu pracy sieci Ułatwia zarządzanie (administrację) siecią jej rozbudowę i dostosowywanie do zmieniających się potrzeb Projektowanie i Realizacja Sieci Komputerowych 9

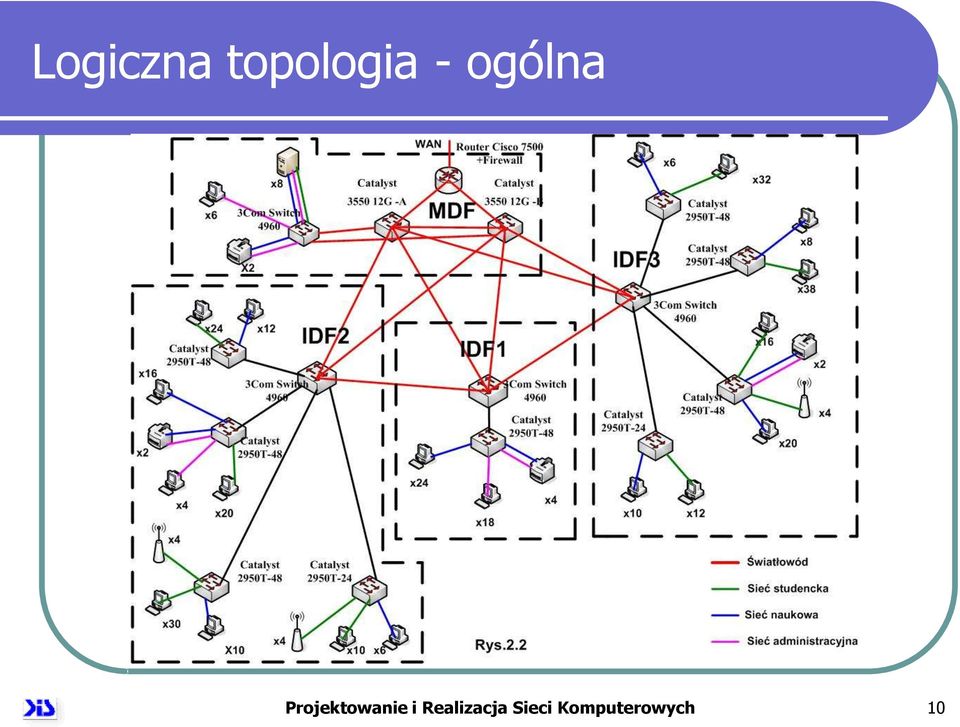

10 Logiczna topologia - ogólna Projektowanie i Realizacja Sieci Komputerowych 10

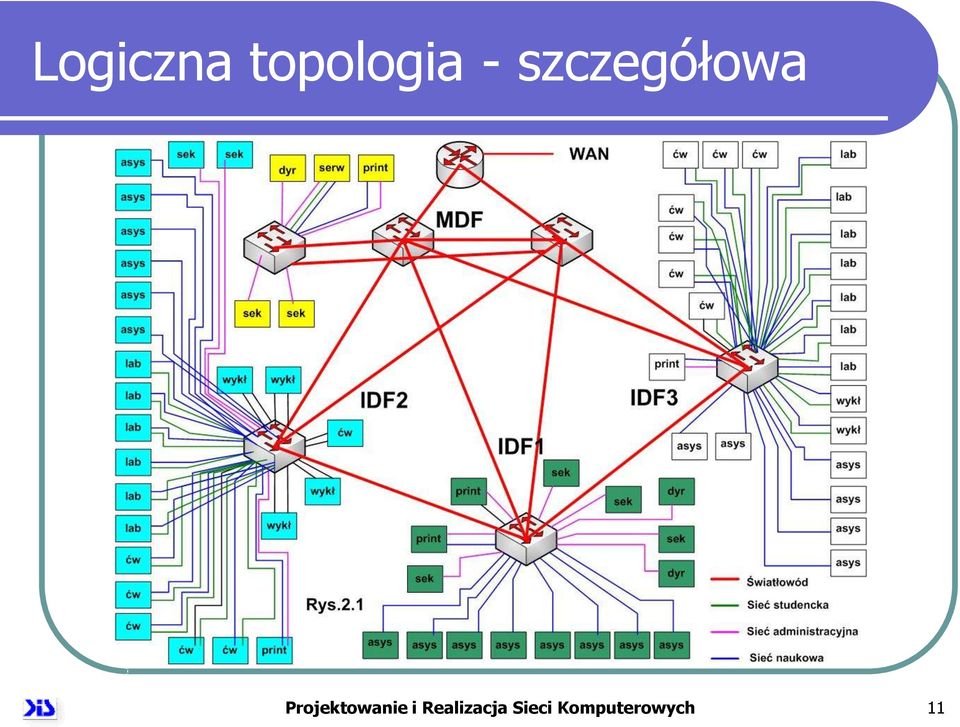

11 Logiczna topologia - szczegółowa Projektowanie i Realizacja Sieci Komputerowych 11

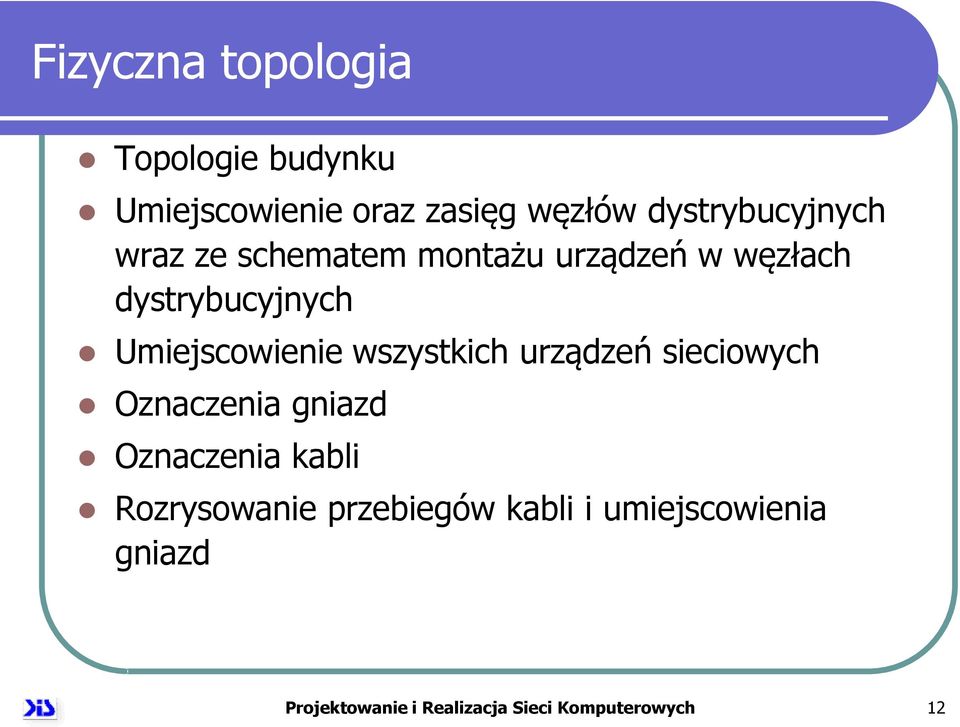

12 Fizyczna topologia Topologie budynku Umiejscowienie oraz zasięg węzłów dystrybucyjnych wraz ze schematem montażu urządzeń w węzłach dystrybucyjnych Umiejscowienie wszystkich urządzeń sieciowych Oznaczenia gniazd Oznaczenia kabli Rozrysowanie przebiegów kabli i umiejscowienia gniazd Projektowanie i Realizacja Sieci Komputerowych 12
13 Fizyczna topologia Projektowanie i Realizacja Sieci Komputerowych 13

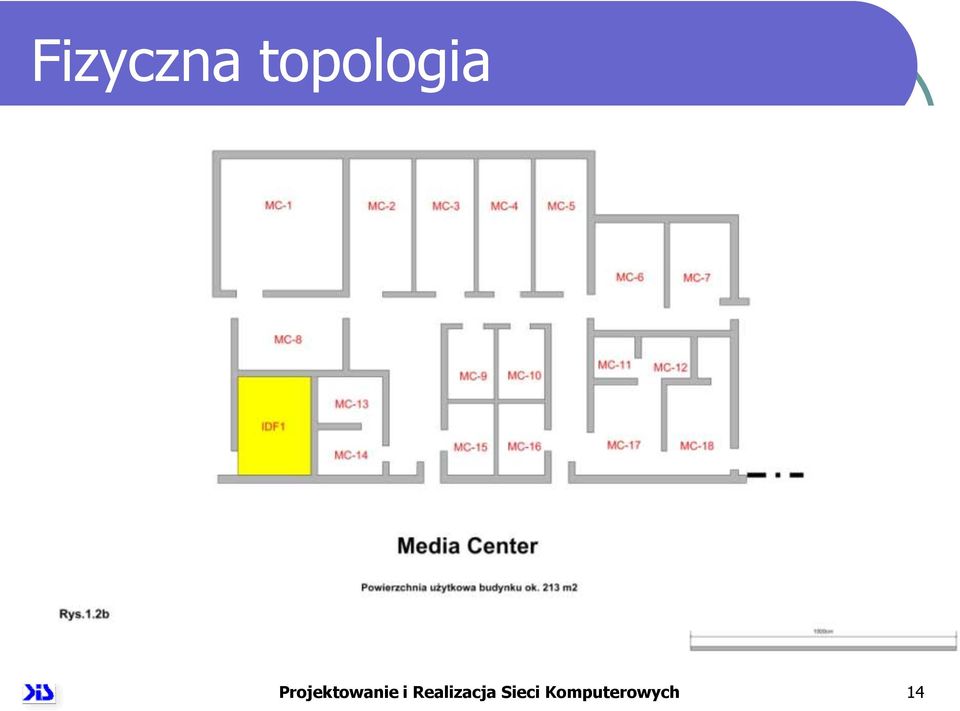

14 Fizyczna topologia Projektowanie i Realizacja Sieci Komputerowych 14
15 Fizyczna topologia Projektowanie i Realizacja Sieci Komputerowych 15

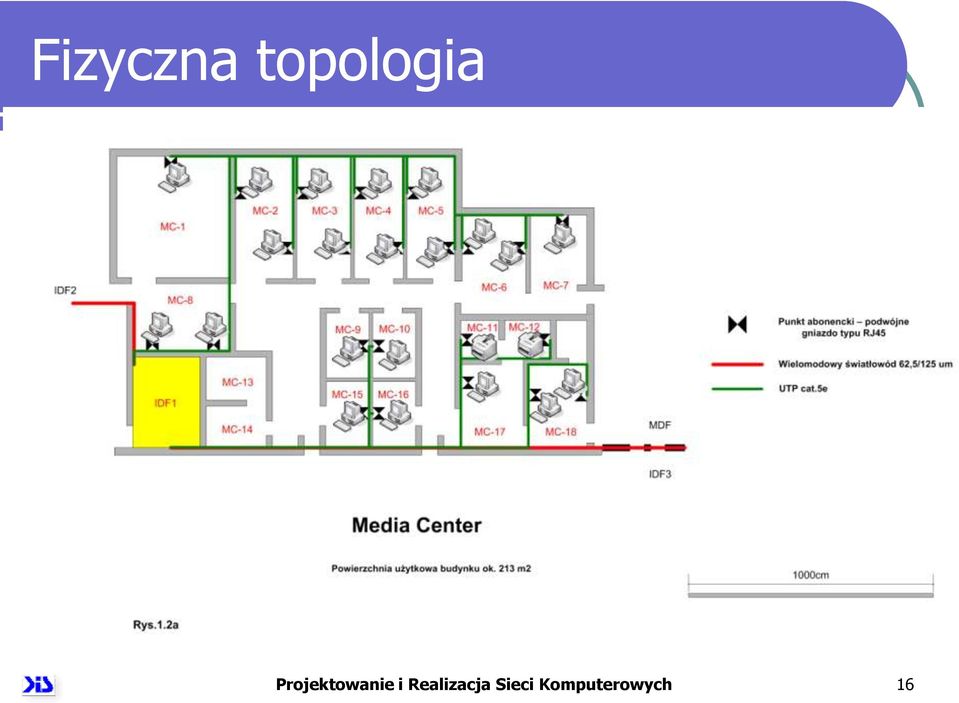

16 Fizyczna topologia Projektowanie i Realizacja Sieci Komputerowych 16

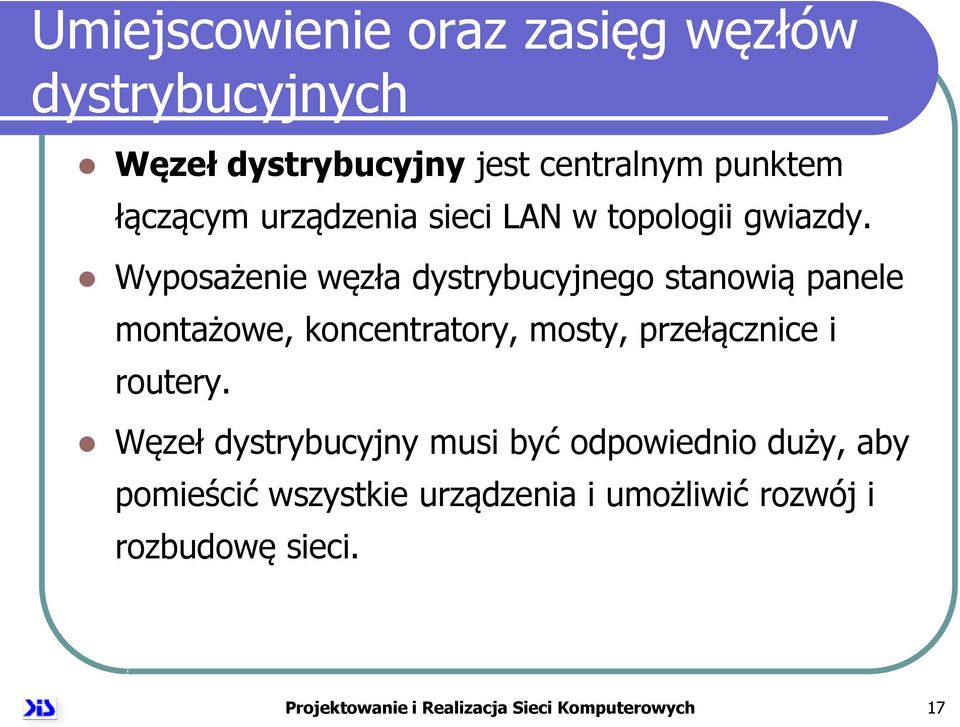

17 Umiejscowienie oraz zasięg węzłów dystrybucyjnych Węzeł dystrybucyjny jest centralnym punktem łączącym urządzenia sieci LAN w topologii gwiazdy. Wyposażenie węzła dystrybucyjnego stanowią panele montażowe, koncentratory, mosty, przełącznice i routery. Węzeł dystrybucyjny musi być odpowiednio duży, aby pomieścić wszystkie urządzenia i umożliwić rozwój i rozbudowę sieci. Projektowanie i Realizacja Sieci Komputerowych 17
18 Węzeł dystrybucyjny (wiring closet) W dużych sieciach stosuje się powszechnie kilka węzłów dystrybucyjnych. Jest to rozszerzona topologia gwiazdy. W takim przypadku jeden węzeł pełni funkcje głównego węzła dystrybucyjnego MDF (Main Distribution Facility), a pozostałe pośrednich węzłów dystrybucyjnych IDF (Intermediate Distribution Facility). Lokalizacja węzła dystrybucyjnego musi być zgodna z przepisami budowlanymi i zapewniać odpowiednie warunki dotyczące zasilania, ogrzewania, klimatyzacji itp. Trzeba też zabezpieczyć go przed dostępem niepowołanych osób. Projektowanie i Realizacja Sieci Komputerowych 18
19 Węzeł dystrybucyjny (wiring closet) Wszystkie ściany wewnętrzne lub przynajmniej te, na których montowane jest wyposażenie, powinny być pokryte sklejką o grubości 20mm i wysokości minimum 2,4m, która jest umieszczona w odległości minimum 30mm od ściany. Farby użyte do malowania ścian powinny być ognioodporne. Drzwi powinny mieć szerokość minimum 90cm i otwierać się na zewnątrz pomieszczenia. Wyłącznik oświetlenia należy umieścić bezpośrednio obok drzwi. Projektowanie i Realizacja Sieci Komputerowych 19
20 Węzeł dystrybucyjny (wiring closet) Podłoga powinna być podwyższona tak, aby zapewnić łatwy dostęp do wszystkich elementów w węźle. Ponieważ oświetlenie fluorescencyjne generuje zakłócenia, należy unikać jego stosowania. Optymalna temperatura to 21 stopni Celsjusza przy 30-50% wilgotności powietrza (inne warunki mogą powodować korozję kabli). Projektowanie i Realizacja Sieci Komputerowych 20
21 Rozmiar węzła dystrybucyjnego Rozmiar węzła dystrybucyjnego według normy TIA/EIA-568-A. Obsługiwany obszar Rozmiar węzła dystrybucyjnego 1000 m 2 3.0m x 3.4m 800 m 2 3.0m x 2.8m 500 m 2 3.0m x 2.2m 1 stacja robocza na 2.5 m 2 Projektowanie i Realizacja Sieci Komputerowych 21
22 Ilość węzłów dystrybucyjnych Przyjmuje się, że: Na każdym piętrze powinien być przynajmniej jeden węzeł dystrybucyjny. Na każde 1000 m 2 powierzchni powinien przypadać przynajmniej jeden węzeł dystrybucyjny. Kiedy długość okablowania poziomego przekroczy 90m należy umieścić kolejny węzeł dystrybucyjny. Projektowanie i Realizacja Sieci Komputerowych 22
23 Wyznaczenie lokalizacji i ilości węzłów dystrybucyjnych Najlepsze jest pomieszczenie dobrze zabezpieczone, położone blisko POP (Point of Presence) - miejsce podłączenia sieci telefonicznej. W wybranych lokalizacjach rysujemy okręgi o promieniu 50m i określamy ilość i położenie węzłów tak, aby wszystkie elementy sieci były w zasięgu przynajmniej jednego węzła. Projektowanie i Realizacja Sieci Komputerowych 23
24 Wyznaczenie lokalizacji i ilości węzłów dystrybucyjnych Przykład: Pięć potencjalnych lokalizacji węzłów dystrybucyjnych. Węzły oznaczone za pomocą liter A, B, C, D, E Projektowanie i Realizacja Sieci Komputerowych 24
25 Węzły dystrybucyjne - projekt Pomieszczenia, w których znajdują się węzły dystrybucyjne muszą być w jakiś sposób wyróżnione. Na rysunku ogólnym całego kampusu musi być zaznaczony zasięg konkretnego węzła (dokładny wykaz, które pomieszczenie przynależy do konkretnego węzła). Projekt musi zawierać informację o sposobie montowania urządzeń znajdujących się w szafach rakowych (stelażach) w węzłach dystrybucyjnych. Projektowanie i Realizacja Sieci Komputerowych 25
26 Węzły dystrybucyjne - projekt Projektowanie i Realizacja Sieci Komputerowych 26
27 Lista alternatywnych rozwiązań Opis alternatywnych rozwiązań możliwych do zastosowania w projekcie Obejmuje: urządzenia media sposoby lokalizacji węzłów, ciągów kabli itp. Projektowanie i Realizacja Sieci Komputerowych 27
28 Oznaczenia gniazd Oznaczenia gniazd muszą być skorelowane z nazewnictwem pomieszczeń i budynku oraz informacją o węźle dystrybucyjnym np. budynek Media Center MC węzeł dystrybucyjny IDF 1 - I1 pomieszczenie Lab15 gniazda MC/I1-Lab15/1, MC/I1-Lab15/2, Projektowanie i Realizacja Sieci Komputerowych 28
29 Oznaczenia kabli Nazewnictwo wiązki okablowania musi być zgodne z przyjętym oznakowanie gniazd sieciowych. Muszą odzwierciedlać rodzaj użytego medium. Muszą dokładnie okazywać, gdzie i jak są poprowadzone. Na rysunku muszą zostać oznaczone ilości okablowania w ciągu kabli. Projektowanie i Realizacja Sieci Komputerowych 29
30 Rozrysowanie przebiegów kabli i umiejscowienia gniazd Projektowanie i Realizacja Sieci Komputerowych 30
31 Cut sheets - dane o wszystkich urządzeniach L.p. Budynek Pomieszczenie Oznaczenie pomieszczenia Połączenie Etykieta kabla / Gniazdka Długość [m] Patchpanel/Port Typ kabla 1. Multi-Purpose Building print. MPB-2 MDF MPB-2-A1 MPB-2-A MDF-HCC1/1 MDF-HCC1/2 UTP cat.5e 2 Multi-Purpose Building sek. MPB-3 MDF MPB-3-A1 MPB-3-A MDF-HCC1/3 MDF-HCC1/4 UTP cat.5e 3. Multi-Purpose Building serw. MPB-4 MDF MPB-4-A1 MPB-4-A2 MPB-4-A3 MPB-4-A4 MPB-4-A5 MPB-4-A6 MPB-4-A7 MPB-4-A MDF-HCC1/5 MDF-HCC1/6 MDF-HCC1/7 MDF-HCC1/8 MDF-HCC1/9 MDF-HCC1/10 MDF-HCC1/11 MDF-HCC1/12 UTP cat.5e Projektowanie i Realizacja Sieci Komputerowych 31
32 Wyniki przeprowadzonych testów akceptacyjnych W przypadku projektowania Jest to miejsce na ewentualne wyniki testów z symulacji pracy danej sieci W przypadku wdrożenia Jest to miejsce na wyniki testów mediów i wydajności urządzeń użytych do implementacji sieci Projektowanie i Realizacja Sieci Komputerowych 32
33 Wykład 2 - part 2 Standardy
34 Standardy słowo wstępu. standardowe opisy mediów i układów kabli dla okablowania szkieletowego i poziomego, standardowe interfejsy do fizycznego podłączania urządzeń, spójne i jednolite projekty zgodne z planem systemu i podstawowymi zasadami konstrukcji. Projektowanie i Realizacja Sieci Komputerowych 34
35 Standardy ale po co? Zgodna ze standardami sieć powinna prawidłowo współpracować z innymi standardowymi urządzeniami sieciowymi. Długoterminowe wydajne funkcjonowanie i utrzymanie wartości inwestycji wielu systemów okablowania sieciowego było często niemożliwe z winy instalatorów, którzy nie dbali o zgodność z obowiązującymi i zalecanymi standardami. Projektowanie i Realizacja Sieci Komputerowych 35
36 Organizacje standaryzujące Stowarzyszenie Przemysłu Telekomunikacyjnego (TIA) i Stowarzyszenie Przemysłu Elektronicznego (EIA) Europejski Komitet ds. Standaryzacji w Elektrotechnice (CENELEC) Międzynarodowa Organizacja ds. Standaryzacji (ISO) Projektowanie i Realizacja Sieci Komputerowych 36
37 TIA/EIA Jednym ze standardów TIA/EIA jest schemat nazewnictwa obszarów budynków, ciągów kablowych i urządzeń, z których składają się sieci przesyłania głosu i danych. Oba stowarzyszenia zostały upoważnione przez Amerykański Narodowy Instytut ds. Standaryzacji (ANSI) do opracowywania zalecanych standardów telekomunikacyjnych. Wiele standardów zawiera w swych oznaczeniach skróty ANSI/TIA/EIA. Różne komisje i podkomisje stowarzyszeń TIA/EIA opracowują standardy dotyczące światłowodów, sprzętu w siedzibie użytkownika, sprzętu sieciowego oraz komunikacji bezprzewodowej i satelitarnej. Projektowanie i Realizacja Sieci Komputerowych 37
38 TIA/EIA - schemat nazewnictwa obszarów Projektowanie i Realizacja Sieci Komputerowych 38
39 TIA/EIA - standardy Projektowanie i Realizacja Sieci Komputerowych 39
40 Standard TIA/EIA-568-A Ten (dawny) standard okablowania telekomunikacyjnego budynków komercyjnych określał: minimalne wymagania dotyczące okablowania telekomunikacyjnego, zalecaną topologię, limity odległości, specyfikacje dotyczące wydajności mediów i sprzętu połączeniowego, przeznaczenie poszczególnych styków w złączach. Projektowanie i Realizacja Sieci Komputerowych 40
41 Standard TIA/EIA-568-B TIA/EIA-568-B to bieżący standard okablowania określający wymagania odnośnie składników i parametrów transmisji dla mediów telekomunikacyjnych. Standard TIA/EIA-568-B jest podzielony na trzy osobne części: 568-B.1, 568-B.2 i 568- B.3. Projektowanie i Realizacja Sieci Komputerowych 41
42 Standard TIA/EIA-568-B cd. Część TIA/EIA-568-B.1 definiuje ogólny system okablowania telekomunikacyjnego w budynkach komercyjnych dla środowisk składających się z różnych produktów pochodzących od wielu producentów. Część TIA/EIA-568-B.1.1 jest dodatkiem określającym promień zagięcia kabli UTP i ScTP z 4 parami przewodów. Część TIA/EIA-568-B.2 określa składniki okablowania, transmisję, modele systemów oraz procedury pomiarowe wymagane do weryfikacji instalacji opartych na skrętce. Część TIA/EIA-568-B.2.1 jest dodatkiem określającym wymagania względem okablowania kategorii 6. Część TIA/EIA-568-B.3 określa wymagania dotyczące składników i parametrów transmisji w systemie okablowania światłowodowego. Projektowanie i Realizacja Sieci Komputerowych 42
43 Standard TIA/EIA-569-A Standard dla budynków komercyjnych definiujący: ścieżki telekomunikacyjne i przestrzenie; reguły projektowania i konstruowania instalacji obsługujących media; urządzenia telekomunikacyjne wewnątrz budynków oraz pomiędzy nimi. Projektowanie i Realizacja Sieci Komputerowych 43
44 Standard TIA/EIA-606-A Standard administracyjny definiujący infrastrukturę telekomunikacyjną budynków komercyjnych Zawiera standardy oznaczania kabli. Standard ten określa, że każda jednostka stanowiąca zakończenie sprzętowe powinna mieć unikalny identyfikator. Określa też wymagania dotyczące utrzymywania zapisów i dokumentacji związanych z administrowaniem siecią. Projektowanie i Realizacja Sieci Komputerowych 44
45 Standard TIA/EIA-607-A Standard definiujący wymagania dotyczące uziemienia instalacji i przewodów wyrównawczych w budynkach komercyjnych w przypadku środowisk składających się z różnych produktów wielu firmtakże zasady uziemiania różnych systemów, które mogą być instalowane w zabudowaniach klienta. Standard ten określa precyzyjnie punkty styku pomiędzy systemami uziemienia budynku a konfiguracją uziemienia sprzętu telekomunikacyjnego. Opisuje także konfiguracje uziemienia i przewodów wyrównawczych między budynkami wymagane do obsługi tego sprzętu. Projektowanie i Realizacja Sieci Komputerowych 45
46 Standard - a praktyka Projektowanie i Realizacja Sieci Komputerowych 46
47 Standard co tu nie gra? Projektowanie i Realizacja Sieci Komputerowych 47
48 TIA/EIA - Łącze WWW. Projektowanie i Realizacja Sieci Komputerowych 48
49 CENELEC Europejski Komitet ds. Standaryzacji w Elektrotechnice (CENELEC) został założony w 1973 roku jako organizacja niedochodowa działająca zgodnie z prawem belgijskim. CENELEC określa standardy elektrotechniczne dla większości Europy. CENELEC współpracuje z ekspertów technicznych z 22 krajów Europy i określa standardy dla rynku europejskiego. Komitet ten został oficjalnie uznany za europejską organizację definiującą standardy w Dyrektywie 83/189/EEC Komisji Europejskiej. Wiele standardów okablowania CENELEC odpowiada standardom ISO z pewnymi niewielkimi zmianami. Projektowanie i Realizacja Sieci Komputerowych 49
50 CENELEC Komisja CENELEC i Międzynarodowa Komisja ds. Elektrotechniki (IEC) funkcjonują na dwóch różnych poziomach. Ich niezależna praca ma jednak wspólne istotne znaczenie. Są to najważniejsze organizacje określające standardy elektrotechniczne w Europie. Współpraca pomiędzy CENELEC a IEC została określona w Umowie Drezdeńskiej. Umowa między dwoma partnerami została zawarta w Dreźnie (Niemcy) w 1996 roku. Jej celem było: opublikowanie i wspólne przyjęcie standardów międzynarodowych, przyspieszenie procesu opracowywania standardów w odpowiedzi na zapotrzebowanie rynku, zapewnienie racjonalnego wykorzystania dostępnych zasobów. Projektowanie i Realizacja Sieci Komputerowych 50
51 CENELEC - Łącze WWW. Projektowanie i Realizacja Sieci Komputerowych 51
52 ISO - Międzynarodowa Organizacja ds. Standaryzacji Międzynarodowa Organizacja ds. Standaryzacji (ISO) składa się z narodowych organizacji z ponad 140 państw, w jej skład wchodzi między innymi organizacja ANSI. ISO jest pozarządową organizacją, która wspiera rozwój standardów i związane z nimi działania. Projektowanie i Realizacja Sieci Komputerowych 52
53 ISO cd. Rezultatem działalności ISO są międzynarodowe umowy, które zostały opublikowane jako standardy międzynarodowe. Organizacja ISO zdefiniowała wiele ważnych standardów informatycznych. Najważniejszym z nich jest model OSI (ang. Open Systems Interconnection) będący standardową architekturą projektów sieci. Projektowanie i Realizacja Sieci Komputerowych 53
54 ISO - Łącze WWW. Projektowanie i Realizacja Sieci Komputerowych 54
55 Ewolucja standardów Gdy szerokość pasma sieci wzrosła z 10 Mb/s do ponad 1000 Mb/s, zmieniły się wymagania względem okablowania. Wiele starszych rodzajów kabli nie nadaje się do użycia w szybszych, nowoczesnych sieciach. Dlatego zazwyczaj okablowanie z czasem ulega wymianie. Odzwierciedlają to opisane dalej standardy TIA/EIA-568- B.2. W przypadku skrętki standardy opisują jedynie 100- omowe kable kategorii 3, 5e i 6. Kable kategorii 5 nie są już zalecane w nowych instalacjach i zostały przeniesione z zasadniczej treści standardu do części dodatkowej. W przypadku skrętki 100-omowej zalecane są kable kategorii 5e i nowsze. Projektowanie i Realizacja Sieci Komputerowych 55
56 Ewolucja standardów Standard kategorii 6 określa parametry wydajności, które zapewniają wzajemną zgodność standardowych produktów, zgodność z poprzednimi wersjami oraz współpracę produktów pochodzących od różnych producentów. W przypadku zakończeń kabli kategorii 5e i nowszych zabrania się rozplątywania par przewodów na odległość większą niż 13 mm od zacisku. Minimalny promień zagięcia poziomych kabli UTP pozostaje równy czterokrotnej ich średnicy. Minimalny promień zagięcia połączeniowych kabli UTP jest obecnie równy średnicy kabla. Kabel połączeniowy UTP składa się z przewodów linkowych. Z tego powodu jest on bardziej elastyczny niż kable z litego rdzenia miedzianego używane w okablowaniu poziomym. Projektowanie i Realizacja Sieci Komputerowych 56
57 Ewolucja standardów - ważne!! Dopuszczalną długość kabli połączeniowych w pomieszczeniu telekomunikacyjnym zmieniono z 6 na 5 metrów. Dopuszczalną długość kabli połączeniowych w obszarze roboczym zmieniono z 3 na 5 metrów. Maksymalna odległość w segmencie poziomym nadal wynosi 90 metrów. Jeśli używany jest zespół MUTOA, długość połączenia w obszarze roboczym można zwiększyć, jeżeli maksymalna długość segmentów poziomych zostanie zmniejszona do 100 metrów. Użycie zespołu MUTOA lub punktu konsolidacyjnego wymusza także zachowanie odległości 15 metrów od pomieszczenia telekomunikacyjnego w celu ograniczenia problemów z przesłuchem i stratami odbiciowymi. Projektowanie i Realizacja Sieci Komputerowych 57
58 Ewolucja standardów Kategoria 6 i nowa kategoria 7 określają najnowsze dostępne kable miedziane. Ponieważ częściej używane są kable kategorii 6, instalatorzy powinni zapoznać się z jej zaletami. Podstawową różnicą pomiędzy kablami kategorii 5e i 6 jest sposób zachowania odległości pomiędzy parami w kablu. W niektórych kablach kategorii 6 stosuje się fizyczny element dystansowy w środku kabla. Inne mają charakterystyczną osłonę, która unieruchamia pary. W jeszcze innym rodzaju kabli kategorii 6, zwanym ScTP, stosuje się foliowy ekran, w który zawinięte są pary przewodów. Projektowanie i Realizacja Sieci Komputerowych 58
59 Ewolucja standardów Aby uzyskać jeszcze lepszą wydajność niż określoną w kategorii 6 i nowej kategorii 7, stosuje się w pełni ekranowaną konstrukcję, która zmniejsza przesłuch pomiędzy wszystkimi parami. Każda para jest zawinięta w folię, a wszystkie pary otacza pleciona osłonka. W przyszłości w kablach może być stosowany przewód ekranowy, który ułatwia uziemienie. Standard zasilania przez Ethernet (PoE, ang. Power over Ethernet) jest w opracowaniu i będzie dostępny w niedalekiej przyszłości. Projektowanie i Realizacja Sieci Komputerowych 59
60 Standardy okablowania strukturalnego będą stale ewoluować telefonia IP i bezprzewodowa wykorzystująca sygnał zasilający w transmisji do zasilania telefonów IP i punktów dostępowych; sieci SAN (ang. Storage Area Network) wykorzystujące transmisję Ethernet z szybkością 10 Gb/s; rozwiązania ostatniej mili miejskich sieci Ethernet wymuszające optymalizację wymagań dotyczących szerokości pasma i odległości. Projektowanie i Realizacja Sieci Komputerowych 60
61 Wykład 2 - part 3 Bezpieczeństwo
62 Bezpieczeństwo - inspekcje Jakie są zagrożenia związane z pracą, miejscem pracy, użytymi materiałami lub/i narzędziami Jak bezpiecznie pracować Czego się spodziewać w razie niestosowania się do zaleceń Co zrobić w razie wypadku Jak rozpoznać objawy nadmiernej eksploatacji Jak postępować w takich przypadkach Projektowanie i Realizacja Sieci Komputerowych 62
63 Inspekcje Projektowanie i Realizacja Sieci Komputerowych 63
64 Underwriters Laboratories (UL) Underwriters Laboratories (UL) jest niezależną, niedochodową organizacją zajmującą się testowaniem bezpieczeństwa produktów i wystawianiem certyfikatów bezpieczeństwa. Laboratoria UL od ponad 100 lat testują produkty pod kątem ich bezpieczeństwa. Projektowanie i Realizacja Sieci Komputerowych 64
65 Underwriters Laboratories (UL) Organizacja UL rozszerzyła program certyfikacji między innymi o ocenę wydajności kabli LAN. Ocena ta jest oparta na specyfikacjach wydajności IBM i TIA/EIA oraz specyfikacjach bezpieczeństwa NEC. UL prowadzi także program oznaczania skrętek ekranowanych i nieekranowanych. Znak UL jest cenną wskazówką dla nabywców. Program Certyfikacji sieci LAN realizowany w ramach organizacji UL obejmuje bezpieczeństwo i wydajność. Na izolacji kabli, które uzyskały pozytywną ocenę UL, producenci umieszczają odpowiednie oznaczenia. Na przykład: Level I, LVL I lub LEV I. Projektowanie i Realizacja Sieci Komputerowych 65
66 UL - Łącze WWW. Projektowanie i Realizacja Sieci Komputerowych 66
67 National Electrical Code (NEC) Celem standardów NEC (National Electrical Code) jest ochrona osób i mienia przed niebezpieczeństwami związanymi z prądem elektrycznym. Standardy te są sponsorowane przez stowarzyszenie NFPA (National Fire Protection Association) i ANSI. Przepisy są weryfikowane co trzy lata. Standardy palności i zadymienia dotyczące kabli sieciowych w budynkach określiło kilka organizacji. Jednakże standardy NEC są najczęściej kontrolowane przez inspektorów lokalnych. Projektowanie i Realizacja Sieci Komputerowych 67
68 National Electrical Code (NEC) Projektowanie i Realizacja Sieci Komputerowych 68
69 National Electrical Code (NEC) Kable dla sieci wewnętrznych zazwyczaj znajdują się w kategorii CM (komunikacyjne, ang. communication) lub MP (uniwersalne, ang. multipurpose). Niektóre firmy, zamiast wykonywać testy CM lub CP swoich kabli, wolą testować te produkty jako kable zdalnego sterowania lub do obsługi obwodów o ograniczonym napięciu klasy 2 (CL2) lub 3 (CL3). Projektowanie i Realizacja Sieci Komputerowych 69
70 NEC - Łącze WWW. Projektowanie i Realizacja Sieci Komputerowych 70
71 Bezpieczeństwo pracy ze światłowodami Zawsze należy nosić okulary ochronne z osłonami bocznymi. Na stole należy położyć matę lub kawałek lepkiego materiału, aby spadające kawałki szkła były łatwo rozpoznawalne. Pracując z systemami światłowodowymi, nie wolno dotykać oczu ani soczewek kontaktowych, dopóki nie umyje się dokładnie rąk. Wszystkie odcięte kawałki włókien należy odłożyć w bezpieczne miejsce i odpowiednio zutylizować. Projektowanie i Realizacja Sieci Komputerowych 71
72 Bezpieczeństwo pracy ze światłowodami Aby usunąć wszelkie kawałki z ubrania, należy użyć odcinka taśmy samoprzylepnej lub maskującej. Taśmy tej należy także użyć w celu usunięcia odłamków z palców i rąk. Na obszar roboczy nie wolno wnosić jedzenia ani picia. Nie wolno patrzyć prosto w końcówkę światłowodu. Niektóre urządzenia laserowe mogą spowodować nieodwracalne uszkodzenia oka. Projektowanie i Realizacja Sieci Komputerowych 72
73 Światłowody prostota obsługi Projektowanie i Realizacja Sieci Komputerowych 73
74 Projektowanie i Realizacja Sieci Komputerowych Wykład 2 KONIEC Projektowanie i Realizacja Sieci Komputerowych 74
