1 Projekt budowlany branża elektryczna - ul. Grunwaldzka 3 m1 Olsztyn 1 Spis zawartości: Strona tytułowa stron 1 Spis zawartości stron 1 Zaświadczenie z Okręgowej Izby Inżynierów Budownictwa stron 2 Uprawnienia budowlane stron 2 Opis techniczny stron 3 Informacja dotycząca bezpieczeństwa i ochrony zdrowia stron 2 Rysunki: Schemat rozdzielnicy RE E-1 Rzut lokalu wewnętrzne instalacje elektryczne E-2

2 Projekt budowlany branża elektryczna - ul. Grunwaldzka 3 m1 Olsztyn 2 OPIS TECHNICZNY do projektu budowlanego branży elektrycznej wewnętrznych instalacji elektrycznych remontowanego lokalu ul. Grunwaldzka 3 m1 Olsztyn. 1. Podstawa opracowania Zlecenie inwestora Projekt architektoniczny Projekt budowlany branży sanitarnej Obowiązujące przepisy, normy i katalogi. 2. Zakres opracowania Wewnętrzne instalacje elektryczne. 3. Zasilanie lokalu nr 2. W związku z remontem lokalu ul. Grunwaldzka 3 m1 Olsztyn należy doprowadzić zasilanie w energię elektryczną do lokalu poprzez wykonanie linii zasilającej zalicznikowej nn z istniejącej tablicy licznikowej usytuowanej pomiędzy parterem a I piętrem (wg. oddz. opracowania) usytuowanej na klatce schodowej do remontowanego lokalu nr 1 na parterze. Wewnętrzną linię zasilającą zalicznikową YDY 3x6 mm 2 należy ułożyć na klatce schodowej pod tynkiem w rurze ochronnej. Właściciel mieszkania zobowiązany jest do podpisania umowy o dostawę energii elektrycznej dla mocy 4,5kW z zakładem energetycznym (poza zakresem opracowania). 4. Rozdzielnica elektryczna RE. Dla zasilania lokalu nr 1 usytuowanego na parterze projektuje się rozdzielnicę elektryczną RE w obudowie NEDBOX 1x12 LEGRAND z wyposażeniem jak na rys. E-2. rozdzielnicę RE należy zainstalować w lokalu wg rys. nr E-2. Na budynku należy wykonać uziemienie z bednarki FeZn 20x3, do której przyłączyć punkt PE tablicy bezpiecznikowej. Uziemienie należy wykonać poprzez ułożenie bednarki FeZn 20x3 oraz wykonanie uziomu szpilkowego (prętowy) o rezystancji R 10 Ω. Schemat i układy połączeń jak na rys. E Instalacja oświetleniowa. Instalacje wykonać w układzie TN-S. Instalację oświetleniową wykonać przewodami kabelkowymi YDYp 2x1,5 mm 2, YDYp 3x1,5 mm 2, YDYp 4x1,5 mm 2 YDYp 5x1,5 mm 2. Wszystkie przewody YDYp, winny posiadać izolację 450/750 V i barwy żył zgodne z wymaganiami normy. Przewody układać p/t (pod płytami kartonowo-gipsowymi w rurach giętkich z tworzywa sztucznego np. ICTA 3422). Oprawy zastosować wg indywidualnych potrzeb inwestora (spełniające wymagania PN oraz posiadające znak bezpieczeństwa). W łazienkach zastosować oprawy szczelne o IP 44.

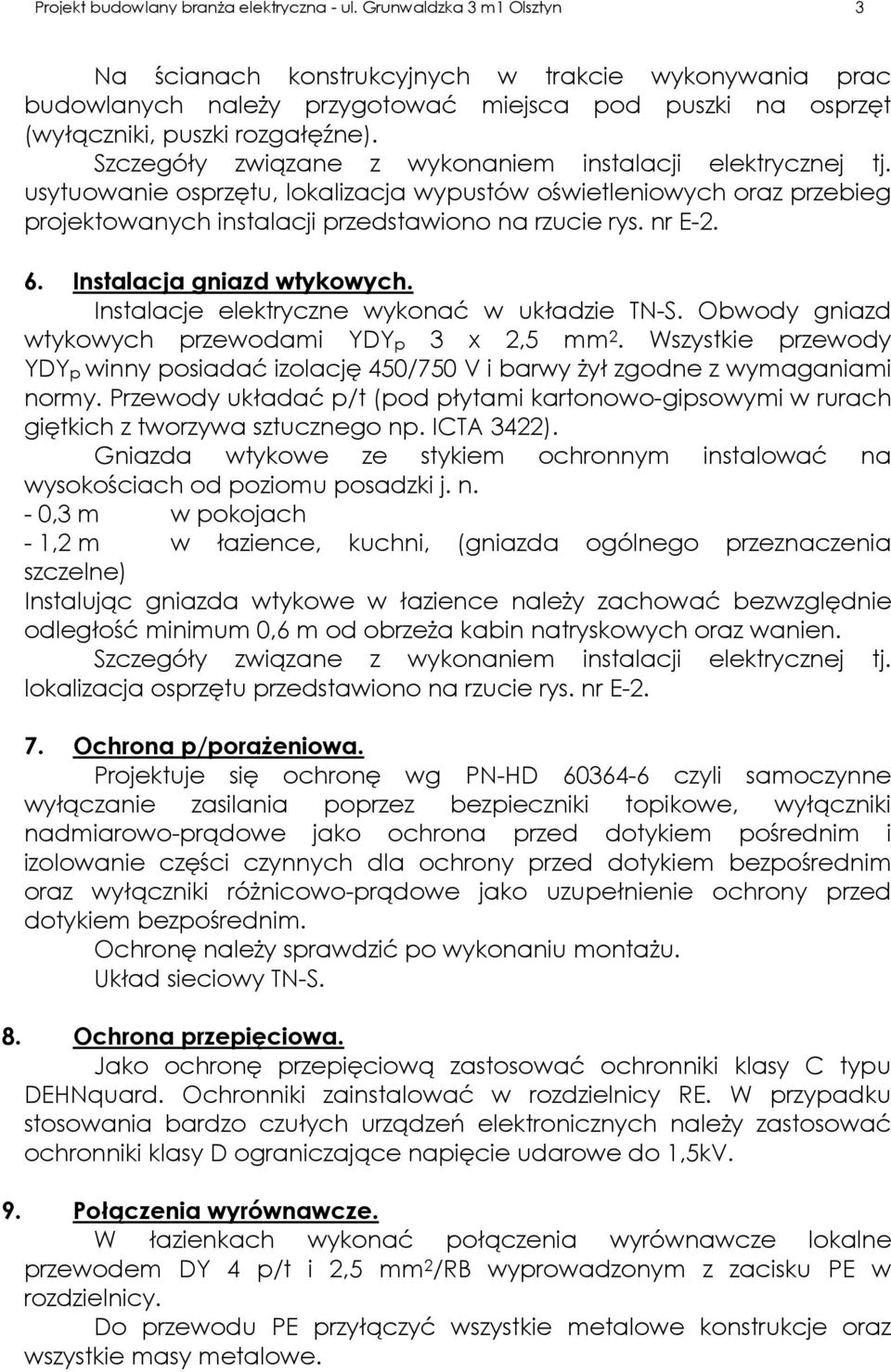

3 Projekt budowlany branża elektryczna - ul. Grunwaldzka 3 m1 Olsztyn 3 Na ścianach konstrukcyjnych w trakcie wykonywania prac budowlanych należy przygotować miejsca pod puszki na osprzęt (wyłączniki, puszki rozgałęźne). Szczegóły związane z wykonaniem instalacji elektrycznej tj. usytuowanie osprzętu, lokalizacja wypustów oświetleniowych oraz przebieg projektowanych instalacji przedstawiono na rzucie rys. nr E Instalacja gniazd wtykowych. Instalacje elektryczne wykonać w układzie TN-S. Obwody gniazd wtykowych przewodami YDYp 3 x 2,5 mm 2. Wszystkie przewody YDYp winny posiadać izolację 450/750 V i barwy żył zgodne z wymaganiami normy. Przewody układać p/t (pod płytami kartonowo-gipsowymi w rurach giętkich z tworzywa sztucznego np. ICTA 3422). Gniazda wtykowe ze stykiem ochronnym instalować na wysokościach od poziomu posadzki j. n. - 0,3 m w pokojach - 1,2 m w łazience, kuchni, (gniazda ogólnego przeznaczenia szczelne) Instalując gniazda wtykowe w łazience należy zachować bezwzględnie odległość minimum 0,6 m od obrzeża kabin natryskowych oraz wanien. Szczegóły związane z wykonaniem instalacji elektrycznej tj. lokalizacja osprzętu przedstawiono na rzucie rys. nr E Ochrona p/porażeniowa. Projektuje się ochronę wg PN-HD czyli samoczynne wyłączanie zasilania poprzez bezpieczniki topikowe, wyłączniki nadmiarowo-prądowe jako ochrona przed dotykiem pośrednim i izolowanie części czynnych dla ochrony przed dotykiem bezpośrednim oraz wyłączniki różnicowo-prądowe jako uzupełnienie ochrony przed dotykiem bezpośrednim. Ochronę należy sprawdzić po wykonaniu montażu. Układ sieciowy TN-S. 8. Ochrona przepięciowa. Jako ochronę przepięciową zastosować ochronniki klasy C typu DEHNquard. Ochronniki zainstalować w rozdzielnicy RE. W przypadku stosowania bardzo czułych urządzeń elektronicznych należy zastosować ochronniki klasy D ograniczające napięcie udarowe do 1,5kV. 9. Połączenia wyrównawcze. W łazienkach wykonać połączenia wyrównawcze lokalne przewodem DY 4 p/t i 2,5 mm 2 /RB wyprowadzonym z zacisku PE w rozdzielnicy. Do przewodu PE przyłączyć wszystkie metalowe konstrukcje oraz wszystkie masy metalowe.

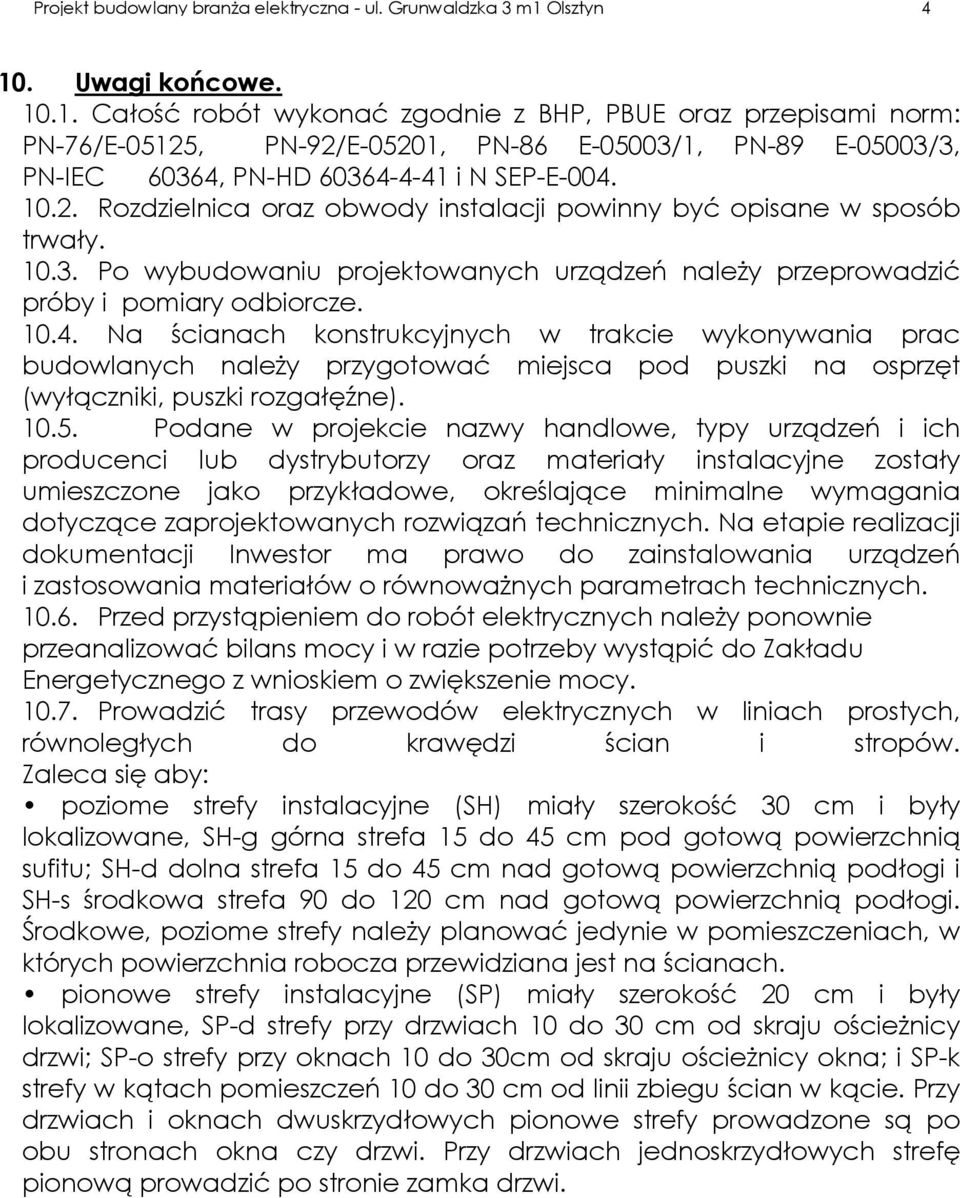

4 Projekt budowlany branża elektryczna - ul. Grunwaldzka 3 m1 Olsztyn Uwagi końcowe Całość robót wykonać zgodnie z BHP, PBUE oraz przepisami norm: PN-76/E-05125, PN-92/E-05201, PN-86 E-05003/1, PN-89 E-05003/3, PN-IEC 60364, PN-HD i N SEP-E Rozdzielnica oraz obwody instalacji powinny być opisane w sposób trwały Po wybudowaniu projektowanych urządzeń należy przeprowadzić próby i pomiary odbiorcze Na ścianach konstrukcyjnych w trakcie wykonywania prac budowlanych należy przygotować miejsca pod puszki na osprzęt (wyłączniki, puszki rozgałęźne) Podane w projekcie nazwy handlowe, typy urządzeń i ich producenci lub dystrybutorzy oraz materiały instalacyjne zostały umieszczone jako przykładowe, określające minimalne wymagania dotyczące zaprojektowanych rozwiązań technicznych. Na etapie realizacji dokumentacji Inwestor ma prawo do zainstalowania urządzeń i zastosowania materiałów o równoważnych parametrach technicznych Przed przystąpieniem do robót elektrycznych należy ponownie przeanalizować bilans mocy i w razie potrzeby wystąpić do Zakładu Energetycznego z wnioskiem o zwiększenie mocy Prowadzić trasy przewodów elektrycznych w liniach prostych, równoległych do krawędzi ścian i stropów. Zaleca się aby: poziome strefy instalacyjne (SH) miały szerokość 30 cm i były lokalizowane, SH-g górna strefa 15 do 45 cm pod gotową powierzchnią sufitu; SH-d dolna strefa 15 do 45 cm nad gotową powierzchnią podłogi i SH-s środkowa strefa 90 do 120 cm nad gotową powierzchnią podłogi. Środkowe, poziome strefy należy planować jedynie w pomieszczeniach, w których powierzchnia robocza przewidziana jest na ścianach. pionowe strefy instalacyjne (SP) miały szerokość 20 cm i były lokalizowane, SP-d strefy przy drzwiach 10 do 30 cm od skraju ościeżnicy drzwi; SP-o strefy przy oknach 10 do 30cm od skraju ościeżnicy okna; i SP-k strefy w kątach pomieszczeń 10 do 30 cm od linii zbiegu ścian w kącie. Przy drzwiach i oknach dwuskrzydłowych pionowe strefy prowadzone są po obu stronach okna czy drzwi. Przy drzwiach jednoskrzydłowych strefę pionową prowadzić po stronie zamka drzwi.

5 Projekt budowlany branża elektryczna - ul. Grunwaldzka 3 m1 Olsztyn Obliczenia sprawdzające Moc szczytowa Ps 4,5 kw Prąd obliczeniowy P 4500 I o I o 20, 1A U cosϕ 230 0,97 n wartość zabezpieczeń: Istn. tablica licznikowa TL Ib25A Sprawdzenie na obciążalność prądem przewodu YDY 3x6mm 2 a) Io20,1A < Ib25A < Idd31A warunek spełniony b) I2 1,45Idd 1,6xIb 1,45Idd 40A 44,9 A warunek spełniony Spadek napięcia dla YDY 3x6 mm 2 l12m U % 200 P l γ s 2 U n U % 0,6% spadek obliczony dla YDY 3x6 U0,6% warunek spełniony dobrano linię zalicznikową nn - YDY 3x6 mm 2

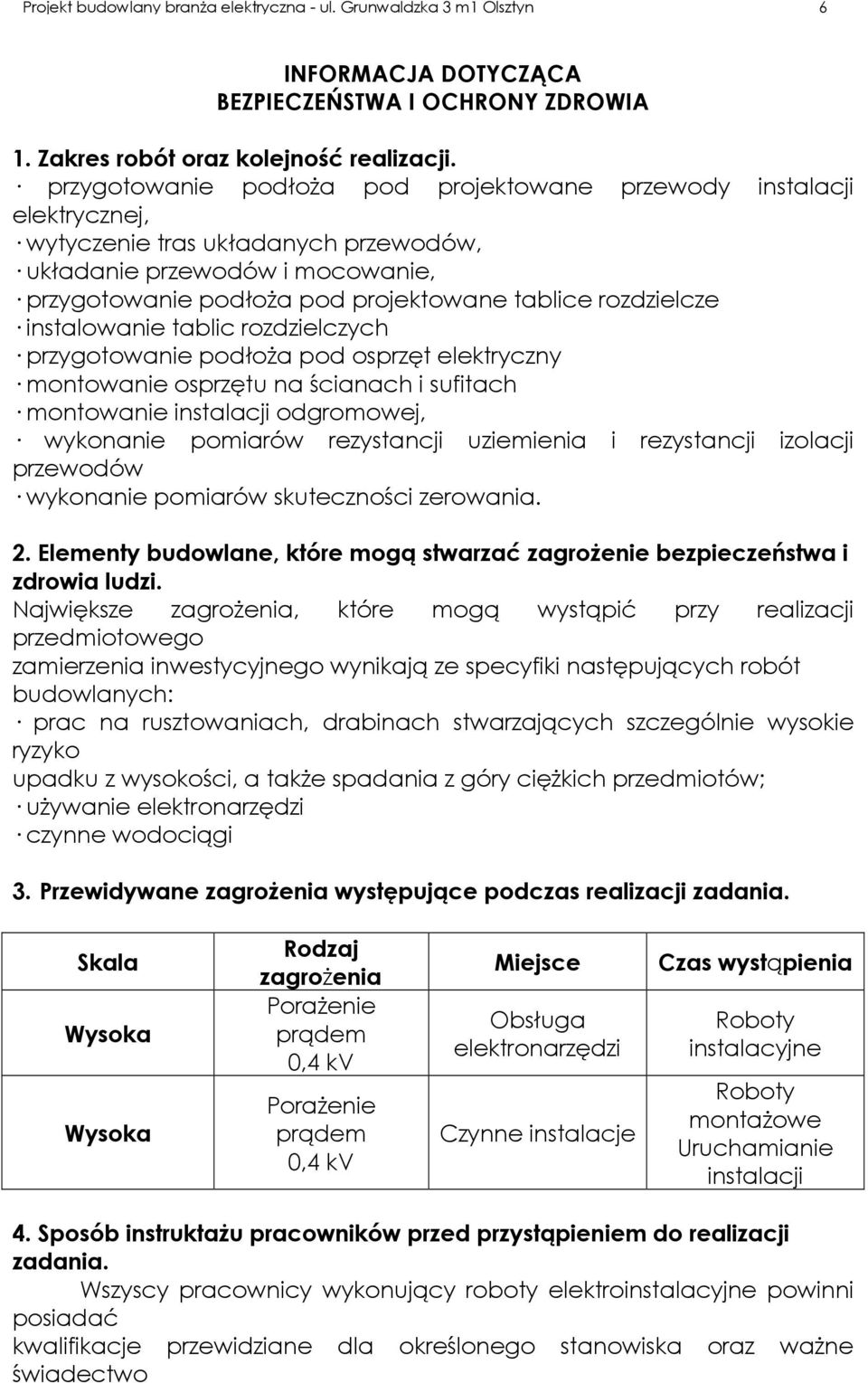

6 Projekt budowlany branża elektryczna - ul. Grunwaldzka 3 m1 Olsztyn 6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót oraz kolejność realizacji. przygotowanie podłoża pod projektowane przewody instalacji elektrycznej, wytyczenie tras układanych przewodów, układanie przewodów i mocowanie, przygotowanie podłoża pod projektowane tablice rozdzielcze instalowanie tablic rozdzielczych przygotowanie podłoża pod osprzęt elektryczny montowanie osprzętu na ścianach i sufitach montowanie instalacji odgromowej, wykonanie pomiarów rezystancji uziemienia i rezystancji izolacji przewodów wykonanie pomiarów skuteczności zerowania. 2. Elementy budowlane, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Największe zagrożenia, które mogą wystąpić przy realizacji przedmiotowego zamierzenia inwestycyjnego wynikają ze specyfiki następujących robót budowlanych: prac na rusztowaniach, drabinach stwarzających szczególnie wysokie ryzyko upadku z wysokości, a także spadania z góry ciężkich przedmiotów; używanie elektronarzędzi czynne wodociągi 3. Przewidywane zagrożenia występujące podczas realizacji zadania. Skala Wysoka Wysoka Rodzaj zagrożenia Porażenie prądem 0,4 kv Porażenie prądem 0,4 kv Miejsce Obsługa elektronarzędzi Czynne instalacje Czas wystąpienia Roboty instalacyjne Roboty montażowe Uruchamianie instalacji 4. Sposób instruktażu pracowników przed przystąpieniem do realizacji zadania. Wszyscy pracownicy wykonujący roboty elektroinstalacyjne powinni posiadać kwalifikacje przewidziane dla określonego stanowiska oraz ważne świadectwo

7 Projekt budowlany branża elektryczna - ul. Grunwaldzka 3 m1 Olsztyn 7 lekarskie o dopuszczeniu do określonej pracy, a także przejść przeszkolenie w zakresie bhp oraz ewentualne szkolenia specjalistyczne. Należy poinformować i pouczyć pracowników jak wykonywać instalacje elektryczne w pobliżu czynnych przewodów, kabli elektrycznych, ułożonego wodociągu oraz sporadyczne wystąpienia istniejących kabli telefonicznych. 5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z realizacji zadania w strefie zagrożenia lub ich sąsiedztwie, zapewniające bezpieczną i sprawną komunikację w przypadku wystąpienia zagrożenia. obowiązek udokumentowania dopuszczenia do eksploatacji sprzętu podlegającego przepisom o dozorze technicznym zakaz udostępniania sprzętu osobom niepowołanym do jego obsługi wywieszenie na widocznym miejscu instrukcji obsługi i konserwacji miejsce robót należy zabezpieczyć przed dostaniem się osób postronnych przestrzeganie szczegółowych przepisów bhp określonych dla poszczególnych rodzajów robót robót nie wykonywać po zapadnięciu zmroku lub złej widoczności, pomiary elektryczne wykonywać w dwie osoby, w tym jedna z uprawnieniami do wykonywania pomiarów, po zakończeniu robót, uporządkować miejsce prac instalacyjnych. BIORĄC POWYŻSZE POD UWAGĘ STWIERDZA SIĘ, IŻ DANA INWESTYCJA MOŻE STWORZYĆ ZAGROŻENIE DLA ZDROWIA I ŻYCIA CZŁOWIEKA NALEŻY OPRACOWAĆ PLAN BIOZ Opracował:
