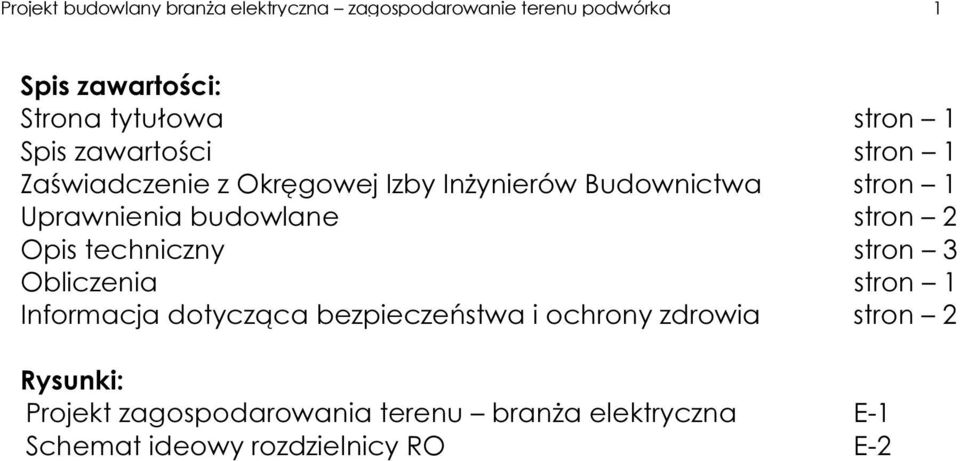

1 Projekt budowlany branża elektryczna zagospodarowanie terenu podwórka 1 Spis zawartości: Strona tytułowa stron 1 Spis zawartości stron 1 Zaświadczenie z Okręgowej Izby Inżynierów Budownictwa stron 1 Uprawnienia budowlane stron 2 Opis techniczny stron 3 Obliczenia stron 1 Informacja dotycząca bezpieczeństwa i ochrony zdrowia stron 2 Rysunki: Projekt zagospodarowania terenu branża elektryczna E-1 Schemat ideowy rozdzielnicy RO E-2

budowlane stron 2 Opis techniczny stron 3 Obliczenia stron 1 Informacja dotycząca bezpieczeństwa i ochrony

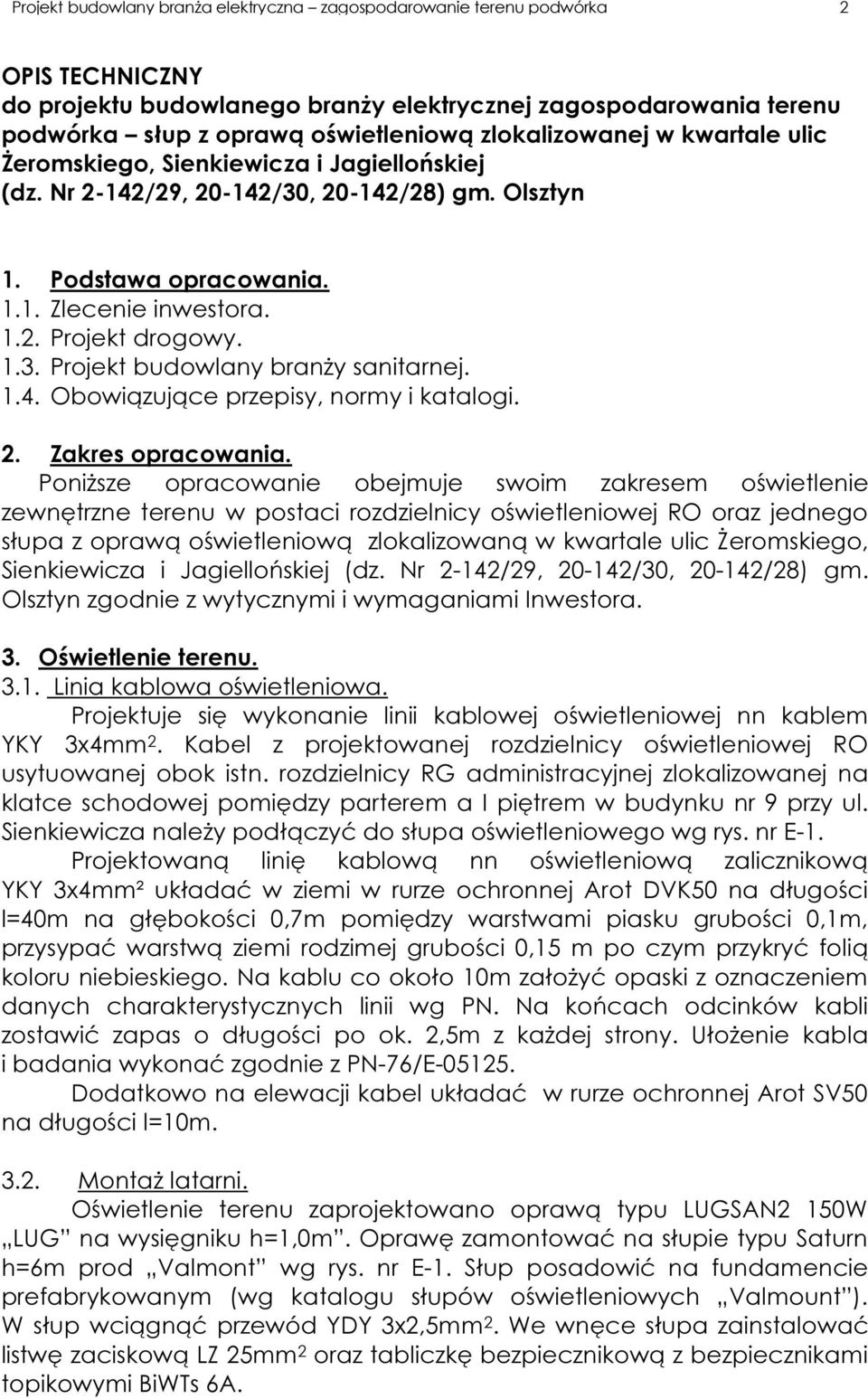

2 Projekt budowlany branża elektryczna zagospodarowanie terenu podwórka 2 OPIS TECHNICZNY do projektu budowlanego branży elektrycznej zagospodarowania terenu podwórka słup z oprawą oświetleniową zlokalizowanej w kwartale ulic Żeromskiego, Sienkiewicza i Jagiellońskiej (dz. Nr 2-142/29, /30, /28) gm. Olsztyn 1. Podstawa opracowania Zlecenie inwestora Projekt drogowy Projekt budowlany branży sanitarnej Obowiązujące przepisy, normy i katalogi. 2. Zakres opracowania. Poniższe opracowanie obejmuje swoim zakresem oświetlenie zewnętrzne terenu w postaci rozdzielnicy oświetleniowej RO oraz jednego słupa z oprawą oświetleniową zlokalizowaną w kwartale ulic Żeromskiego, Sienkiewicza i Jagiellońskiej (dz. Nr 2-142/29, /30, /28) gm. Olsztyn zgodnie z wytycznymi i wymaganiami Inwestora. 3. Oświetlenie terenu Linia kablowa oświetleniowa. Projektuje się wykonanie linii kablowej oświetleniowej nn kablem YKY 3x4mm 2. Kabel z projektowanej rozdzielnicy oświetleniowej RO usytuowanej obok istn. rozdzielnicy RG administracyjnej zlokalizowanej na klatce schodowej pomiędzy parterem a I piętrem w budynku nr 9 przy ul. Sienkiewicza należy podłączyć do słupa oświetleniowego wg rys. nr E-1. Projektowaną linię kablową nn oświetleniową zalicznikową YKY 3x4mm² układać w ziemi w rurze ochronnej Arot DVK50 na długości l40m na głębokości 0,7m pomiędzy warstwami piasku grubości 0,1m, przysypać warstwą ziemi rodzimej grubości 0,15 m po czym przykryć folią koloru niebieskiego. Na kablu co około 10m założyć opaski z oznaczeniem danych charakterystycznych linii wg PN. Na końcach odcinków kabli zostawić zapas o długości po ok. 2,5m z każdej strony. Ułożenie kabla i badania wykonać zgodnie z PN-76/E Dodatkowo na elewacji kabel układać w rurze ochronnej Arot SV50 na długości l10m Montaż latarni. Oświetlenie terenu zaprojektowano oprawą typu LUGSAN2 150W LUG na wysięgniku h1,0m. Oprawę zamontować na słupie typu Saturn h6m prod Valmont wg rys. nr E-1. Słup posadowić na fundamencie prefabrykowanym (wg katalogu słupów oświetleniowych Valmount ). W słup wciągnąć przewód YDY 3x2,5mm 2. We wnęce słupa zainstalować listwę zaciskową LZ 25mm 2 oraz tabliczkę bezpiecznikową z bezpiecznikami topikowymi BiWTs 6A.

1.4. Obowiązujące przepisy, normy i katalogi. 2. Zakres opracowania.

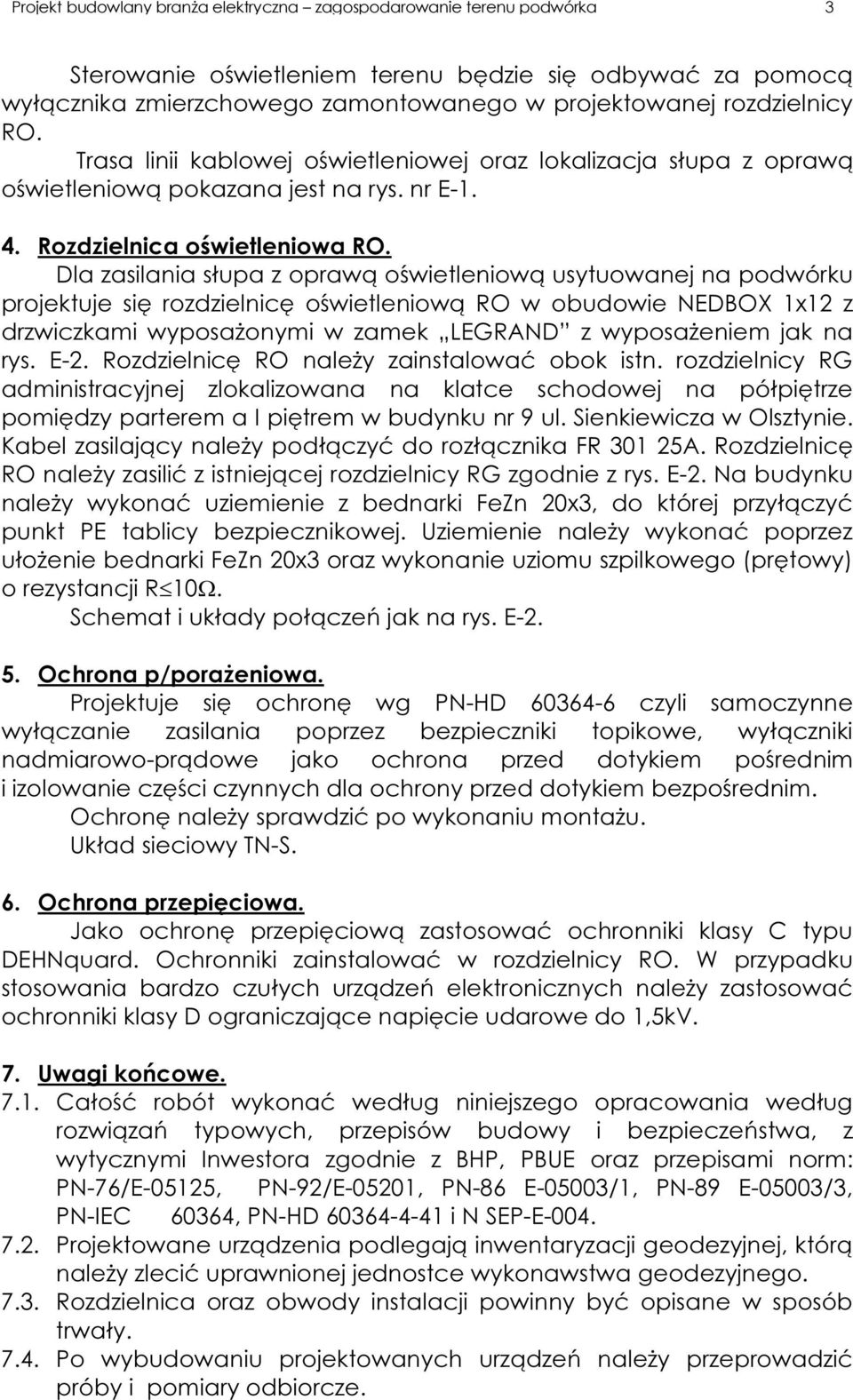

3 Projekt budowlany branża elektryczna zagospodarowanie terenu podwórka 3 Sterowanie oświetleniem terenu będzie się odbywać za pomocą wyłącznika zmierzchowego zamontowanego w projektowanej rozdzielnicy RO. Trasa linii kablowej oświetleniowej oraz lokalizacja słupa z oprawą oświetleniową pokazana jest na rys. nr E Rozdzielnica oświetleniowa RO. Dla zasilania słupa z oprawą oświetleniową usytuowanej na podwórku projektuje się rozdzielnicę oświetleniową RO w obudowie NEDBOX 1x12 z drzwiczkami wyposażonymi w zamek LEGRAND z wyposażeniem jak na rys. E-2. Rozdzielnicę RO należy zainstalować obok istn. rozdzielnicy RG administracyjnej zlokalizowana na klatce schodowej na półpiętrze pomiędzy parterem a I piętrem w budynku nr 9 ul. Sienkiewicza w Olsztynie. Kabel zasilający należy podłączyć do rozłącznika FR A. Rozdzielnicę RO należy zasilić z istniejącej rozdzielnicy RG zgodnie z rys. E-2. Na budynku należy wykonać uziemienie z bednarki FeZn 20x3, do której przyłączyć punkt PE tablicy bezpiecznikowej. Uziemienie należy wykonać poprzez ułożenie bednarki FeZn 20x3 oraz wykonanie uziomu szpilkowego (prętowy) o rezystancji R 10Ω. Schemat i układy połączeń jak na rys. E Ochrona p/porażeniowa. Projektuje się ochronę wg PN-HD czyli samoczynne wyłączanie zasilania poprzez bezpieczniki topikowe, wyłączniki nadmiarowo-prądowe jako ochrona przed dotykiem pośrednim i izolowanie części czynnych dla ochrony przed dotykiem bezpośrednim. Ochronę należy sprawdzić po wykonaniu montażu. Układ sieciowy TN-S. 6. Ochrona przepięciowa. Jako ochronę przepięciową zastosować ochronniki klasy C typu DEHNquard. Ochronniki zainstalować w rozdzielnicy RO. W przypadku stosowania bardzo czułych urządzeń elektronicznych należy zastosować ochronniki klasy D ograniczające napięcie udarowe do 1,5kV. 7. Uwagi końcowe Całość robót wykonać według niniejszego opracowania według rozwiązań typowych, przepisów budowy i bezpieczeństwa, z wytycznymi Inwestora zgodnie z BHP, PBUE oraz przepisami norm: PN-76/E-05125, PN-92/E-05201, PN-86 E-05003/1, PN-89 E-05003/3, PN-IEC 60364, PN-HD i N SEP-E Projektowane urządzenia podlegają inwentaryzacji geodezyjnej, którą należy zlecić uprawnionej jednostce wykonawstwa geodezyjnego Rozdzielnica oraz obwody instalacji powinny być opisane w sposób trwały Po wybudowaniu projektowanych urządzeń należy przeprowadzić próby i pomiary odbiorcze.

Dla zasilania słupa z oprawą oświetleniową usytuowanej na podwórku projektuje się rozdzielnicę oświetleniową RO w obudowie NEDBOX 1x12 z drzwiczkami wyposażonymi w zamek LEGRAND z wyposażeniem jak na

4 Projekt budowlany branża elektryczna zagospodarowanie terenu podwórka Na ścianach konstrukcyjnych w trakcie wykonywania prac budowlanych należy przygotować miejsca pod puszki na osprzęt Podane w projekcie nazwy handlowe, typy urządzeń i ich producenci lub dystrybutorzy oraz materiały instalacyjne zostały umieszczone jako przykładowe, określające minimalne wymagania dotyczące zaprojektowanych rozwiązań technicznych. Na etapie realizacji dokumentacji Inwestor ma prawo do zainstalowania urządzeń i zastosowania materiałów o równoważnych parametrach technicznych Nie wymaga się zwiększenia mocy przyłączeniowej.

Podane w projekcie nazwy handlowe, typy urządzeń i ich producenci lub dystrybutorzy oraz materiały instalacyjne zostały umieszczone jako przykładowe,

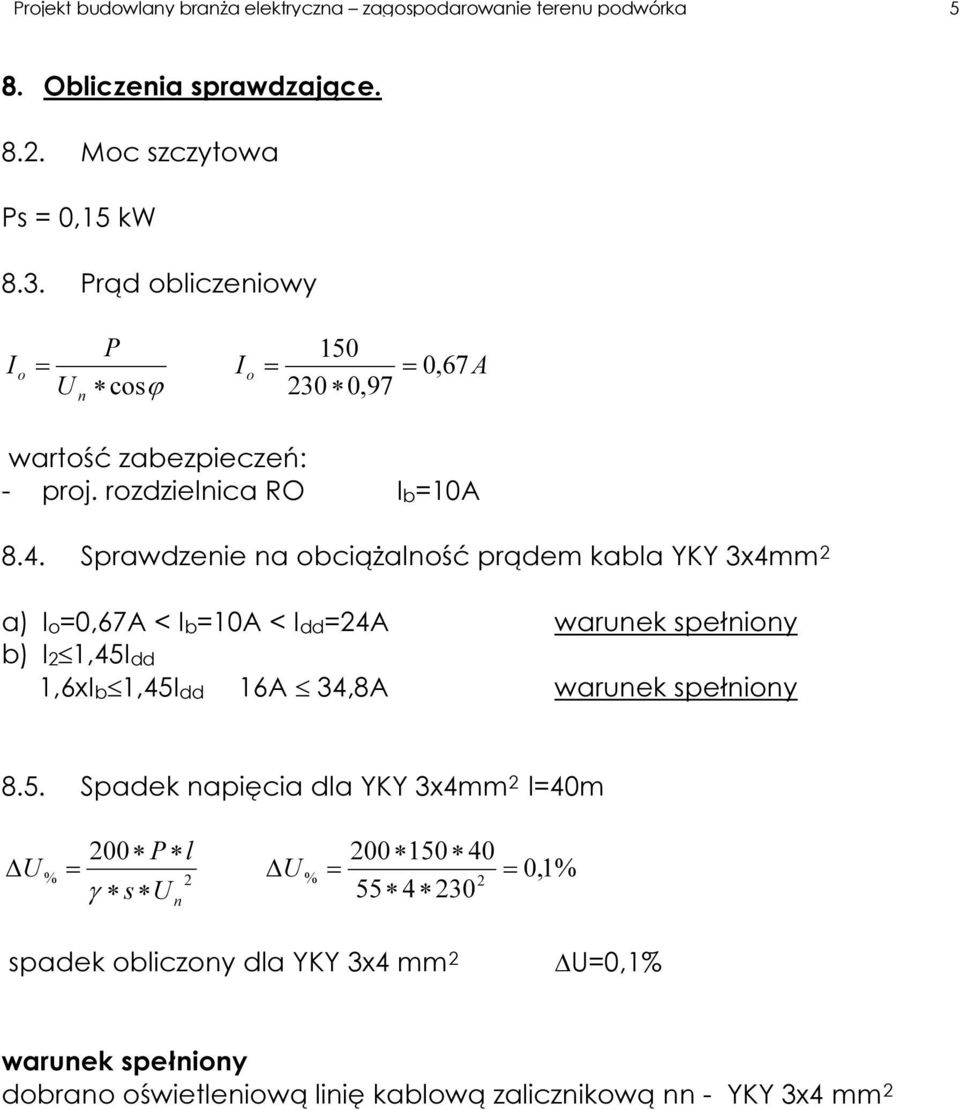

5 Projekt budowlany branża elektryczna zagospodarowanie terenu podwórka 5 8. Obliczenia sprawdzające Moc szczytowa Ps 0,15 kw 8.3. Prąd obliczeniowy P 150 I o I o 0, 67A U cosϕ 230 0,97 n wartość zabezpieczeń: - proj. rozdzielnica RO Ib10A 8.4. Sprawdzenie na obciążalność prądem kabla YKY 3x4mm 2 a) Io0,67A < Ib10A < Idd24A warunek spełniony b) I2 1,45Idd 1,6xIb 1,45Idd 16A 34,8A warunek spełniony 8.5. Spadek napięcia dla YKY 3x4mm 2 l40m U % 200 P l γ s 2 U n U % 0,1% spadek obliczony dla YKY 3x4 mm 2 U0,1% warunek spełniony dobrano oświetleniową linię kablową zalicznikową nn - YKY 3x4 mm 2

Sprawdzenie na obciążalność prądem kabla YKY 3x4mm 2 a) Io0,67A < Ib10A < Idd24A warunek spełniony b) I2 1,45Idd 1,6xIb 1,45Idd 16A 34,8A warunek spełniony

6 Projekt budowlany branża elektryczna zagospodarowanie terenu podwórka 6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót oraz kolejność realizacji. przygotowanie podłoża pod projektowane przewody instalacji elektrycznej, wytyczenie tras układanych przewodów, układanie przewodów i mocowanie, przygotowanie podłoża pod projektowane tablice rozdzielcze instalowanie tablic rozdzielczych przygotowanie podłoża pod osprzęt elektryczny montowanie osprzętu na ścianach i sufitach montowanie instalacji odgromowej, wykonanie pomiarów rezystancji uziemienia i rezystancji izolacji przewodów wykonanie pomiarów skuteczności zerowania. 2. Elementy budowlane, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Największe zagrożenia, które mogą wystąpić przy realizacji przedmiotowego zamierzenia inwestycyjnego wynikają ze specyfiki następujących robót budowlanych: prac na rusztowaniach, drabinach stwarzających szczególnie wysokie ryzyko upadku z wysokości, a także spadania z góry ciężkich przedmiotów; używanie elektronarzędzi czynne wodociągi 3. Przewidywane zagrożenia występujące podczas realizacji zadania. Skala Wysoka Wysoka Rodzaj zagrożenia Porażenie prądem 0,4 kv Porażenie prądem 0,4 kv Miejsce Obsługa elektronarzędzi Czynne instalacje Czas wystąpienia Roboty instalacyjne Roboty montażowe Uruchamianie instalacji

rozdzielcze instalowanie tablic rozdzielczych przygotowanie podłoża pod osprzęt elektryczny montowanie osprzętu na ścianach i sufitach montowanie instalacji odgromowej, wykonanie pomiarów rezystancji

7 Projekt budowlany branża elektryczna zagospodarowanie terenu podwórka 7 4. Sposób instruktażu pracowników przed przystąpieniem do realizacji zadania. Wszyscy pracownicy wykonujący roboty elektroinstalacyjne powinni posiadać kwalifikacje przewidziane dla określonego stanowiska oraz ważne świadectwo lekarskie o dopuszczeniu do określonej pracy, a także przejść przeszkolenie w zakresie bhp oraz ewentualne szkolenia specjalistyczne. Należy poinformować i pouczyć pracowników jak wykonywać instalacje elektryczne w pobliżu czynnych przewodów, kabli elektrycznych, ułożonego wodociągu oraz sporadyczne wystąpienia istniejących kabli telefonicznych. 5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z realizacji zadania w strefie zagrożenia lub ich sąsiedztwie, zapewniające bezpieczną i sprawną komunikację w przypadku wystąpienia zagrożenia. obowiązek udokumentowania dopuszczenia do eksploatacji sprzętu podlegającego przepisom o dozorze technicznym zakaz udostępniania sprzętu osobom niepowołanym do jego obsługi wywieszenie na widocznym miejscu instrukcji obsługi i konserwacji miejsce robót należy zabezpieczyć przed dostaniem się osób postronnych przestrzeganie szczegółowych przepisów bhp określonych dla poszczególnych rodzajów robót robót nie wykonywać po zapadnięciu zmroku lub złej widoczności, pomiary elektryczne wykonywać w dwie osoby, w tym jedna z uprawnieniami do wykonywania pomiarów, po zakończeniu robót, uporządkować miejsce prac instalacyjnych. BIORĄC POWYŻSZE POD UWAGĘ STWIERDZA SIĘ, IŻ DANA INWESTYCJA MOŻE STWORZYĆ ZAGROŻENIE DLA ZDROWIA I ŻYCIA CZŁOWIEKA NALEŻY OPRACOWAĆ PLAN BIOZ Opracował:

także przejść przeszkolenie w zakresie bhp oraz ewentualne szkolenia specjalistyczne.
