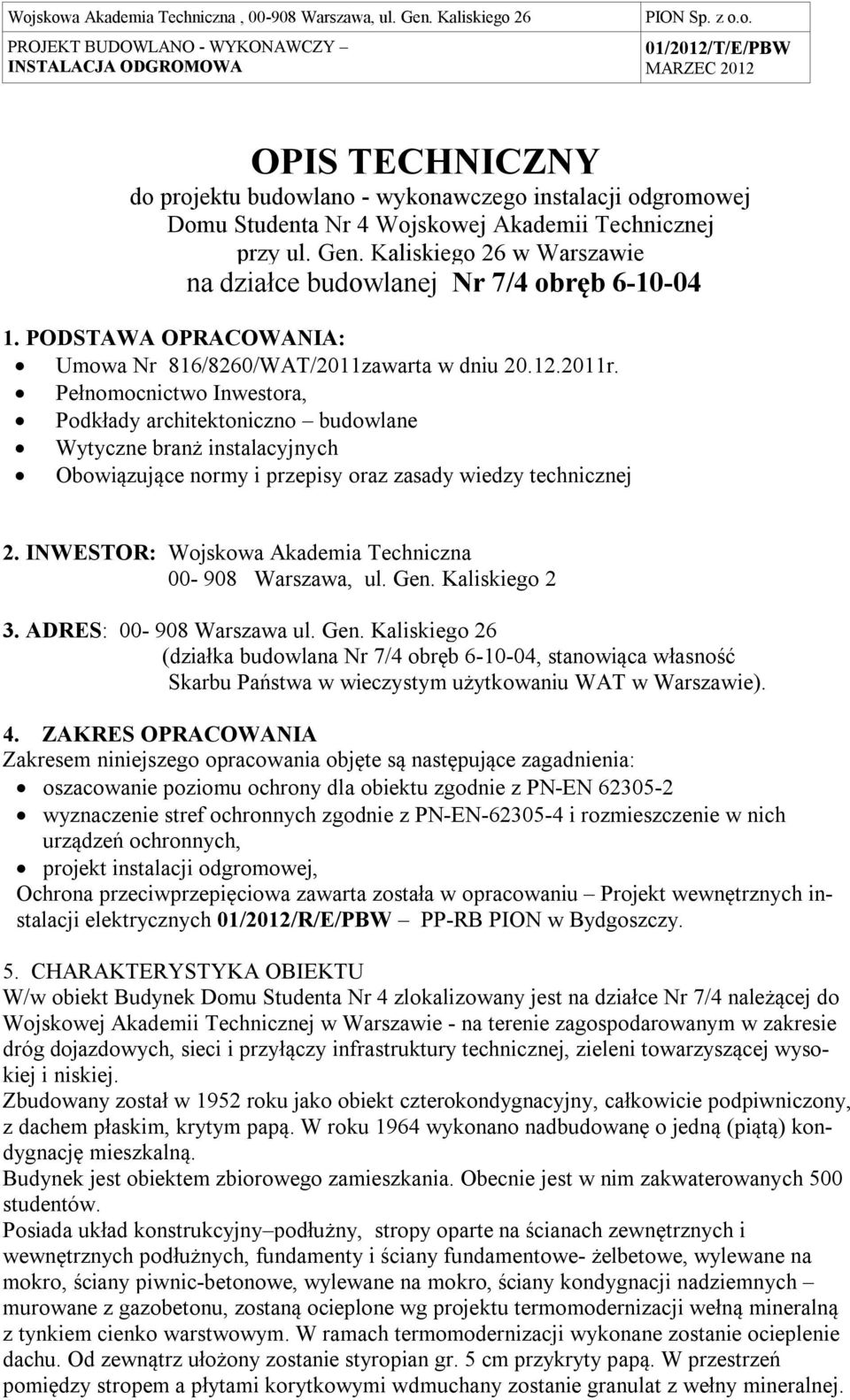

1 OPIS TECHNICZNY do projektu budowlano - wykonawczego instalacji odgromowej Domu Studenta Nr 4 Wojskowej Akademii Technicznej przy ul. Gen. Kaliskiego 26 w Warszawie na działce budowlanej Nr 7/4 obręb PODSTAWA OPRACOWANIA: Umowa Nr 816/8260/WAT/2011zawarta w dniu r. Pełnomocnictwo Inwestora, Podkłady architektoniczno budowlane Wytyczne branż instalacyjnych Obowiązujące normy i przepisy oraz zasady wiedzy technicznej 2. INWESTOR: Wojskowa Akademia Techniczna Warszawa, ul. Gen. Kaliskiego 2 3. ADRES: Warszawa ul. Gen. Kaliskiego 26 (działka budowlana Nr 7/4 obręb , stanowiąca własność Skarbu Państwa w wieczystym użytkowaniu WAT w Warszawie). 4. ZAKRES OPRACOWANIA Zakresem niniejszego opracowania objęte są następujące zagadnienia: oszacowanie poziomu ochrony dla obiektu zgodnie z PN-EN wyznaczenie stref ochronnych zgodnie z PN-EN i rozmieszczenie w nich urządzeń ochronnych, projekt instalacji odgromowej, Ochrona przeciwprzepięciowa zawarta została w opracowaniu Projekt wewnętrznych instalacji elektrycznych 01/2012/R/E/PBW PP-RB PION w Bydgoszczy. 5. CHARAKTERYSTYKA OBIEKTU W/w obiekt Budynek Domu Studenta Nr 4 zlokalizowany jest na działce Nr 7/4 należącej do Wojskowej Akademii Technicznej w Warszawie - na terenie zagospodarowanym w zakresie dróg dojazdowych, sieci i przyłączy infrastruktury technicznej, zieleni towarzyszącej wysokiej i niskiej. Zbudowany został w 1952 roku jako obiekt czterokondygnacyjny, całkowicie podpiwniczony, z dachem płaskim, krytym papą. W roku 1964 wykonano nadbudowanę o jedną (piątą) kondygnację mieszkalną. Budynek jest obiektem zbiorowego zamieszkania. Obecnie jest w nim zakwaterowanych 500 studentów. Posiada układ konstrukcyjny podłużny, stropy oparte na ścianach zewnętrznych i wewnętrznych podłużnych, fundamenty i ściany fundamentowe- żelbetowe, wylewane na mokro, ściany piwnic-betonowe, wylewane na mokro, ściany kondygnacji nadziemnych murowane z gazobetonu, zostaną ocieplone wg projektu termomodernizacji wełną mineralną z tynkiem cienko warstwowym. W ramach termomodernizacji wykonane zostanie ocieplenie dachu. Od zewnątrz ułożony zostanie styropian gr. 5 cm przykryty papą. W przestrzeń pomiędzy stropem a płytami korytkowymi wdmuchany zostanie granulat z wełny mineralnej.

Pełnomocnictwo Inwestora, Podkłady architektoniczno budowlane Wytyczne branż instalacyjnych Obowiązujące normy i przepisy oraz zasady wiedzy technicznej 2.

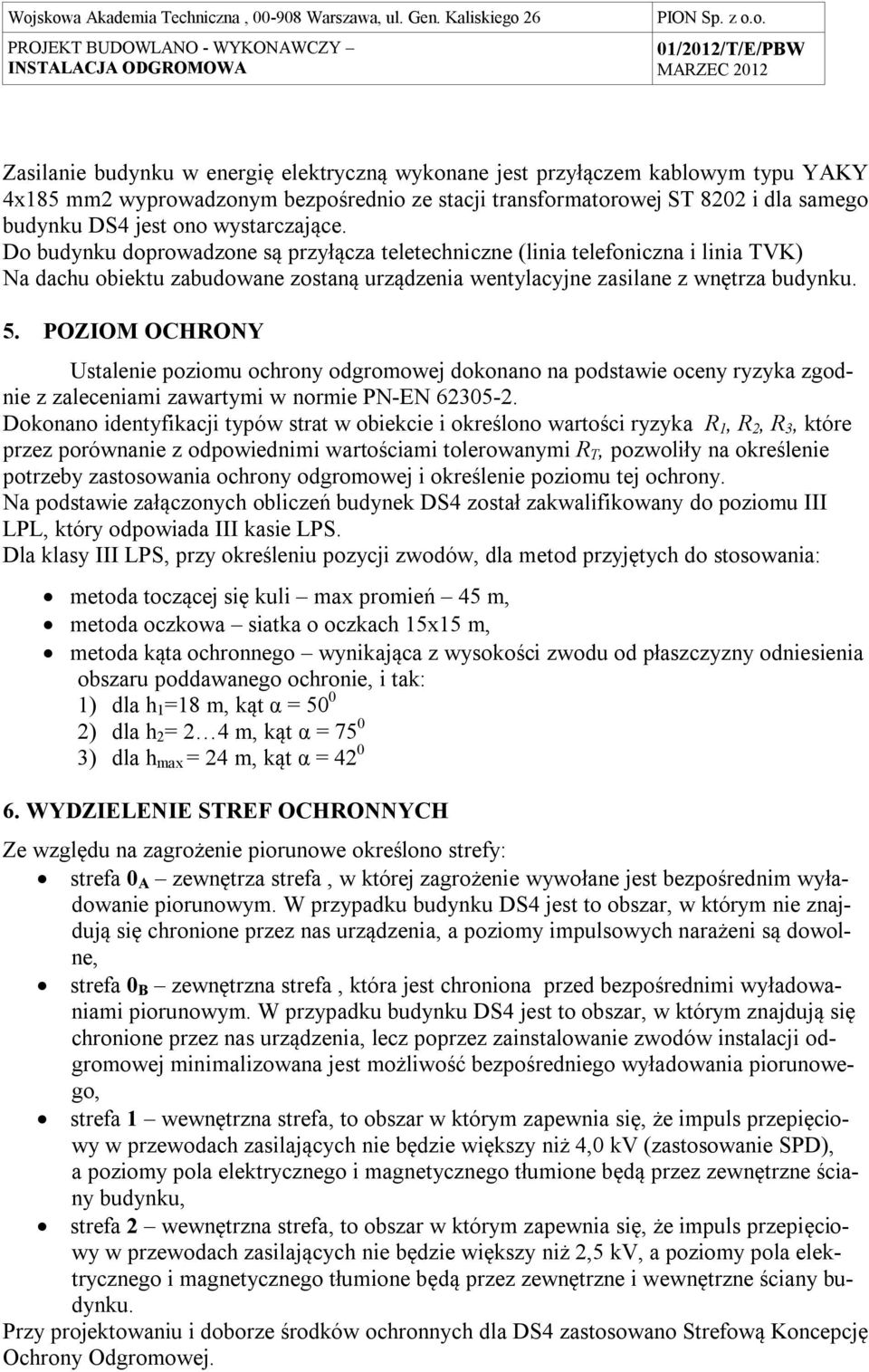

2 Zasilanie budynku w energię elektryczną wykonane jest przyłączem kablowym typu YAKY 4x185 mm2 wyprowadzonym bezpośrednio ze stacji transformatorowej ST 8202 i dla samego budynku DS4 jest ono wystarczające. Do budynku doprowadzone są przyłącza teletechniczne (linia telefoniczna i linia TVK) Na dachu obiektu zabudowane zostaną urządzenia wentylacyjne zasilane z wnętrza budynku. 5. POZIOM OCHRONY Ustalenie poziomu ochrony odgromowej dokonano na podstawie oceny ryzyka zgodnie z zaleceniami zawartymi w normie PN-EN Dokonano identyfikacji typów strat w obiekcie i określono wartości ryzyka R 1, R 2, R 3, które przez porównanie z odpowiednimi wartościami tolerowanymi R T, pozwoliły na określenie potrzeby zastosowania ochrony odgromowej i określenie poziomu tej ochrony. Na podstawie załączonych obliczeń budynek DS4 został zakwalifikowany do poziomu III LPL, który odpowiada III kasie LPS. Dla klasy III LPS, przy określeniu pozycji zwodów, dla metod przyjętych do stosowania: metoda toczącej się kuli max promień 45 m, metoda oczkowa siatka o oczkach 15x15 m, metoda kąta ochronnego wynikająca z wysokości zwodu od płaszczyzny odniesienia obszaru poddawanego ochronie, i tak: 1) dla h 1 =18 m, kąt α = ) dla h 2 = 2 4 m, kąt α = ) dla h max = 24 m, kąt α = WYDZIELENIE STREF OCHRONNYCH Ze względu na zagrożenie piorunowe określono strefy: strefa 0 A zewnętrza strefa, w której zagrożenie wywołane jest bezpośrednim wyładowanie piorunowym. W przypadku budynku DS4 jest to obszar, w którym nie znajdują się chronione przez nas urządzenia, a poziomy impulsowych narażeni są dowolne, strefa 0 B zewnętrzna strefa, która jest chroniona przed bezpośrednimi wyładowaniami piorunowym. W przypadku budynku DS4 jest to obszar, w którym znajdują się chronione przez nas urządzenia, lecz poprzez zainstalowanie zwodów instalacji odgromowej minimalizowana jest możliwość bezpośredniego wyładowania piorunowego, strefa 1 wewnętrzna strefa, to obszar w którym zapewnia się, że impuls przepięciowy w przewodach zasilających nie będzie większy niż 4,0 kv (zastosowanie SPD), a poziomy pola elektrycznego i magnetycznego tłumione będą przez zewnętrzne ściany budynku, strefa 2 wewnętrzna strefa, to obszar w którym zapewnia się, że impuls przepięciowy w przewodach zasilających nie będzie większy niż 2,5 kv, a poziomy pola elektrycznego i magnetycznego tłumione będą przez zewnętrzne i wewnętrzne ściany budynku. Przy projektowaniu i doborze środków ochronnych dla DS4 zastosowano Strefową Koncepcję Ochrony Odgromowej.

POZIOM OCHRONY Ustalenie poziomu ochrony odgromowej dokonano na podstawie oceny ryzyka zgodnie z zaleceniami zawartymi w normie PN-EN 62305-2.

3 7. ZEWNĘTRZNA INSTLALACJA ODGROMOWA Przyjęto zewnętrzny układ LPS nie izolowany mocowany do poddawanego ochronie obiektu. Zwody odgromowe Zastosowane będą przewody w układzie oczkowym oraz przewody zawieszone. Do wykonania siatki zwodów poziomych niskich wykorzystać drut FeZn ϕ8mm. Na krawędziach dachu prowadzić go na wspornikach z płytką przyklejaną do podłoża. Wzdłuż kalenicy budynku, w odległości ok. 5 m od niej, rozciągnąć pomiędzy masztami 2 linki odgromowe ALDREY 50 mm2 w celu uzyskania strefy ochronnej wszystkich urządzeń wentylacyjnych. Pozostałe kominy na dachu budynku nie wymagają montowania na nich zwodów, ponieważ znajdą się w strefie ochronnej projektowanego zwodu zawieszonego rysunek E-2. Przewody odprowadzające Przewody odprowadzające wykonane zostaną drutem FeZn ϕ8mm i prowadzone będą w osłonie z rurek BE32 Arot`a w warstwie ocieplenia budynku, którą stanowić będzie wełna mineralna. W ten sposób wykonana zostanie elektryczna izolacja dostępnych przewodów odprowadzających Zaciski probiercze Projektuje się złącza kontrole umieszczone we wnękach wykonanych w elewacji i zamykanych drzwiczkami rewizyjnymi. Drzwiczki malowane będą na kolor elewacji. Wysokość instalowania złącz ok. 0,7 m Uziemienie Wokół budynku ułożony zostanie uziom otokowy z taśmy FeZn 25x4 mm, którą układać w odległości 1,0 1,5 m od obrysu budynku i na głębokości min. 0,5 m od poziomu terenu. W miejscach kolidujących z istniejącą kanalizacją teletechniczną uziom otokowy ułożyć poniżej tej kanalizacji, zachowując odległość min 0,5 m od dna kanalizacji. Wypusty uziomu otokowego z taśmy FeZn 25x4 mm do złącz kontrolnych umieścić również w osłonie z rurki BE32 w ziemi i warstwie ocieplenia budynku. Rezystancja uziemienia nie powinna przekraczać 10 Ω. Sposób wykonania instalacji odgromowej pokazano na rysunku E-1. Uwagi montażowe Zgodnie z zapisami w normie PN-EN ark. 3 i 4 montażu instalacji odgromowej powinna dokonywać specjalistyczna ekipa montażowa, w skład której będzie wchodziła osoba posiadająca pogłębiona wiedzę z zakresu ochrony odgromowej i kompatybilności elektromagnetycznej tablica nr 2 normy PN-EN Czynności montażowe powinny być przeprowadzone w ścisłej współpracy i przy udziale osób nadzorujących pracę systemów oraz przedstawicieli Inwestora. Etap montażu zakończyć kontrolą poprawności wykonania instalacji odgromowej i pracami pomiarowymi potwierdzonymi protokólarnie. Sprawdzanie i konserwacja Urządzenia LPS powinny być poddawane przeglądom w terminach ustalonych przez służby utrzymania ruchu Inwestora z częstotliwością określoną normą PN-EN , tablica E.2 i tak:

Na krawędziach dachu prowadzić go na wspornikach z płytką przyklejaną do podłoża. Wzdłuż kalenicy budynku, w odległości ok.

4 co 2 lata powinny być dokonane oględziny, co 4 lata pełne sprawdzanie, co rok pełne sprawdzanie urządzeń krytycznych oraz kontrola powinna być dokonana każdorazowo po wystąpieniu jakiegokolwiek stanu nienormalnego. W/w częstotliwość przeglądów powinna być stosowana tam, gdzie nie ma szczególnych wymagań ze strony władz prawnych. Procedura sprawdzania powinna obejmować: kontrolę dokumentacji technicznej, oględziny, wykonanie prób i rejestrację danych w raporcie. Częstotliwość procedur konserwacyjnych zależy od degradacji związanej z pogodą i środowiskiem, wystąpienia stanów awaryjnych w sieci nn oraz od wyładowań w najbliższej okolicy lub bezpośrednio w obiekt. 8. BIOZ Zawarty został dla całego obiektu w Projekcie wewnętrznych instalacji elektrycznych 01/2012/R/E/PBW PP-RB PION w Bydgoszczy.

Procedura sprawdzania powinna obejmować: kontrolę dokumentacji technicznej, oględziny, wykonanie prób i rejestrację danych w raporcie.

5 10. RYSUNKI TECHNICZNE E-1 Plan instalacji odgromowej E-2 Zarys stref ochronnych
