1 PROJEKT WYKONAWCZY Inwestycja: Termomodernizacja budynku II Liceum Ogólnokształcącego w Stargardzie Szczecińskim. Branża: Elektryczna. Adres Inwestycji: ul. Mieszka I 4, Stargard Szczeciński. Inwestor: Starostwo Powiatowe ul. Skarbowa Stargard Szczeciński

2 Data opracowania: Stargard Szczeciński dn. 2

3 Autorzy opracowania: Projektował: mgr inż. Mirosław Kotwas.. upr. 101/Sz/2002 podpis Opracował: mgr inż. Arkadiusz Mazur. podpis Sprawdził: inż. Ryszard Madejski.. upr. ZAP/0160/PWOE/05 podpis 3

4 4

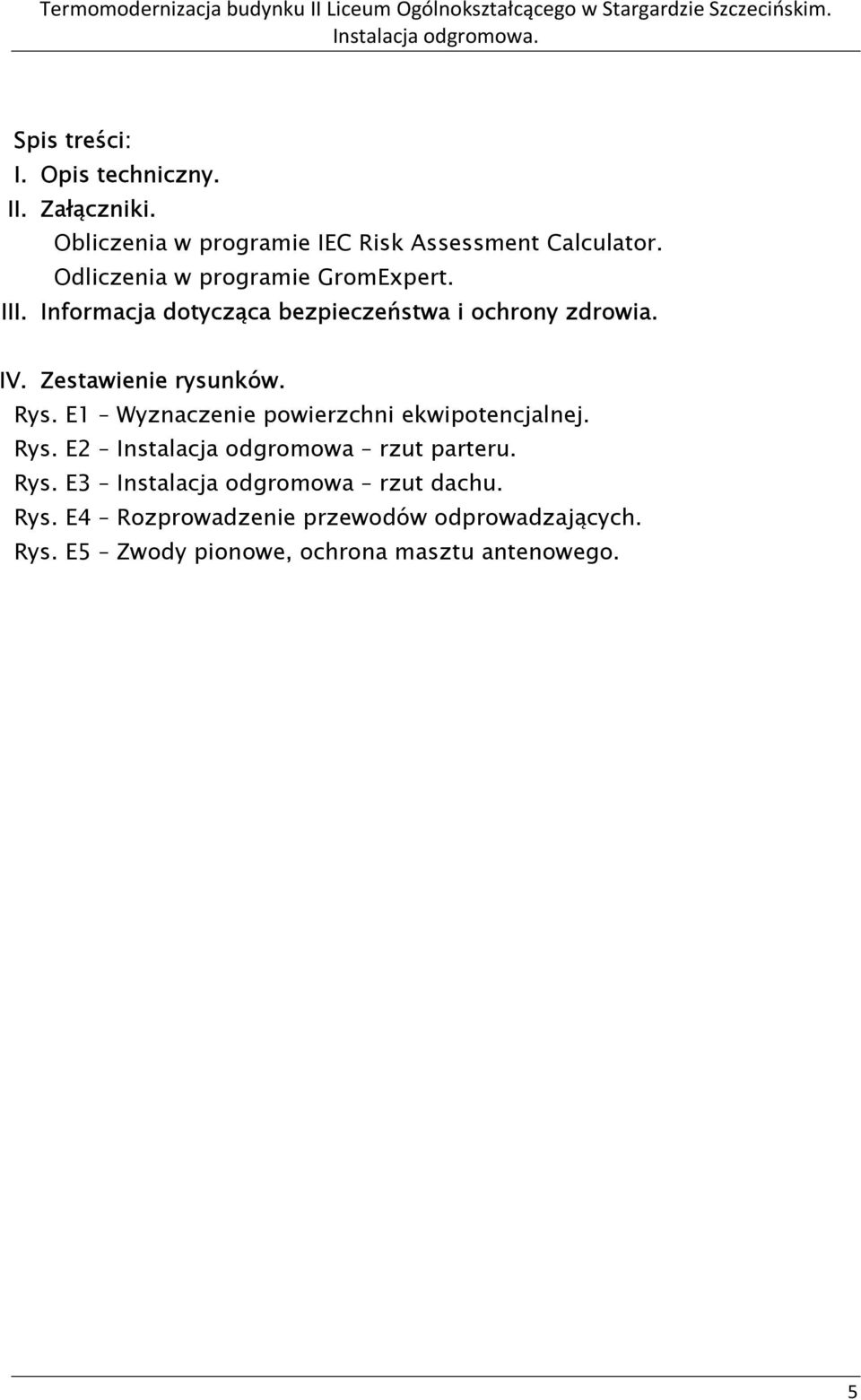

5 Spis treści: I. Opis techniczny. II. Załączniki. Obliczenia w programie IEC Risk Assessment Calculator. Odliczenia w programie GromExpert. III. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. IV. Zestawienie rysunków. Rys. E1 Wyznaczenie powierzchni ekwipotencjalnej. Rys. E2 Instalacja odgromowa rzut parteru. Rys. E3 Instalacja odgromowa rzut dachu. Rys. E4 Rozprowadzenie przewodów odprowadzających. Rys. E5 Zwody pionowe, ochrona masztu antenowego. 5

6 6

7 I. Opis techniczny. 1. Założenia. Projekt opracowano w oparciu o następujące materiały i dane: a. normy PN-EN , PN-EN , PN-EN , PN-EN b. wizja lokalna. Celem stosowanych rozwiązań jest obniżenie ryzyka szkód powodowanych przez wyładowania atmosferyczne. 2. Zakres opracowania. Opracowanie dotyczy prac związanych z wymianą zewnętrznej instalacji odgromowej na budynku szkoły, wykonywanej przy okazji termomodernizacji. Na potrzeby niniejszego opracowania wykonano następujące czynności: 1. Dokonano oględzin istniejących instalacji i wyposażenia dachu budynku. 2. Oszacowano poziom ochrony dla obiektu wg PN-EN Zaprojektowano instalację odgromową i nowy uziom otokowy. 3. Charakterystyka obiektu. Budynek stanowi nieregularną bryłę z której jedna z części ma wysokość 13,00 m. Pozostałe części budynku posiadają znacznie mniejszą wysokość. Obiekt jest posadowiony w zabudowie miejskiej wśród budynków wyższych lub o zbliżonej do niego wysokości. Najbliższy z nich o wysokości 13,5 m jest zabudowany w odległości takiej, że powierzchnie zbierania budynków zachodzą na siebie. Z analizy graficznej wynika, że analizowany budynek posiada powierzchnie zbierania Ae = m 2. Budynek zlokalizowany jest na terenie płaskim, a gęstość wyładowań określa się na 2,0 uderzeń/km 2 /rok. Na dachu budynku znajduje się maszt antenowy. Ochronę masztu należy wykonać za pomocą zwody pionowego w postaci masztu wolnostojącego z iglicą. W rozdzielni RG należy zabudować elementy ochrony przeciwprzepięciowej tak aby z ochroną odgromową stanowiły spójny i pełny system ochronny, zgodny ze Strefową Koncepcji Ochrony Odgromowej. Budynek zasilony jest kablem ziemnym z rozdzielni n.n. 400 V w układzie TN-C. 4. Poziom ochrony. 7

8 Obliczenia oparte o arkusz 2 normy PN-EN wykonane za pomocą programu IEC Risk Assessment Calculator, pozwoliły zakwalifikować obiekt do III poziomu ochrony. Wydruki z tych obliczeń zamieszono w załącznikach do dokumentacji. W obliczeniach uwzględniono skorygowana powierzchnie ekwiwalentną. Założenia te potwierdzono obliczeniami zawartymi w wydruku z programu GromExpert, zawierającym jednocześnie obliczenia minimalnych odstępów iskrobezpiecznych. 8

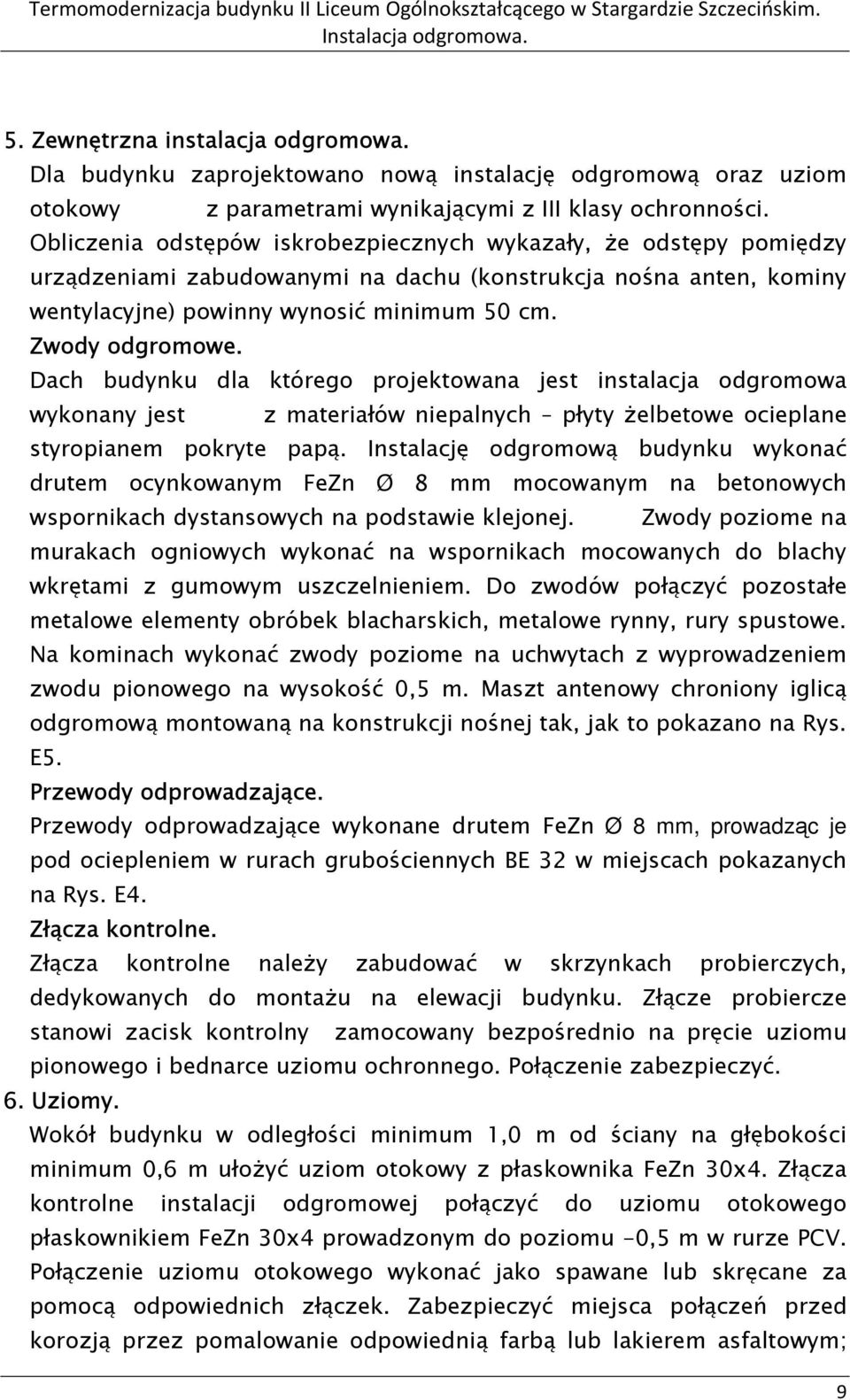

9 5. Zewnętrzna instalacja odgromowa. Dla budynku zaprojektowano nową instalację odgromową oraz uziom otokowy z parametrami wynikającymi z III klasy ochronności. Obliczenia odstępów iskrobezpiecznych wykazały, że odstępy pomiędzy urządzeniami zabudowanymi na dachu (konstrukcja nośna anten, kominy wentylacyjne) powinny wynosić minimum 50 cm. Zwody odgromowe. Dach budynku dla którego projektowana jest instalacja odgromowa wykonany jest z materiałów niepalnych płyty żelbetowe ocieplane styropianem pokryte papą. Instalację odgromową budynku wykonać drutem ocynkowanym FeZn Ø 8 mm mocowanym na betonowych wspornikach dystansowych na podstawie klejonej. Zwody poziome na murakach ogniowych wykonać na wspornikach mocowanych do blachy wkrętami z gumowym uszczelnieniem. Do zwodów połączyć pozostałe metalowe elementy obróbek blacharskich, metalowe rynny, rury spustowe. Na kominach wykonać zwody poziome na uchwytach z wyprowadzeniem zwodu pionowego na wysokość 0,5 m. Maszt antenowy chroniony iglicą odgromową montowaną na konstrukcji nośnej tak, jak to pokazano na Rys. E5. Przewody odprowadzające. Przewody odprowadzające wykonane drutem FeZn Ø 8 mm, prowadząc je pod ociepleniem w rurach grubościennych BE 32 w miejscach pokazanych na Rys. E4. Złącza kontrolne. Złącza kontrolne należy zabudować w skrzynkach probierczych, dedykowanych do montażu na elewacji budynku. Złącze probiercze stanowi zacisk kontrolny zamocowany bezpośrednio na pręcie uziomu pionowego i bednarce uziomu ochronnego. Połączenie zabezpieczyć. 6. Uziomy. Wokół budynku w odległości minimum 1,0 m od ściany na głębokości minimum 0,6 m ułożyć uziom otokowy z płaskownika FeZn 30x4. Złącza kontrolne instalacji odgromowej połączyć do uziomu otokowego płaskownikiem FeZn 30x4 prowadzonym do poziomu -0,5 m w rurze PCV. Połączenie uziomu otokowego wykonać jako spawane lub skręcane za pomocą odpowiednich złączek. Zabezpieczyć miejsca połączeń przed korozją przez pomalowanie odpowiednią farbą lub lakierem asfaltowym; 9

10 połączenie spawane przed pomalowaniem oczyścić przez usunięcie zgorzeliny. W miejscach skrzyżowania uziomu otokowego miejscami o intensywnym ruchu pieszym uziom powinien być prowadzony w grubościennej rurze. Wartość rezystancji uziomu nie może przekroczyć 10Ω. W przypadku nie spełnienia wymogu rezystancyjnego uziomu, rozbudować o uziomy prętowe. Przy wykonywaniu uziomu otokowego należy zachować szczególną ostrożność ze względu na możliwość uszkodzenia uzbrojenia terenu. 7. Wyrównanie potencjałów. Na obiekcie istnieją połączenia wyrównawcze, należy dokonać weryfikacji tych połączeń pod kątem stworzenia pełnego systemu ochronnego. W celu późniejszego ułatwienia budowy takiego systemu, projektuje się połączenie wyrównawcze z uziomu otokowego do szyny PEN rozdzielni RG budynku w korycie kablowym. Połączenia takie powinno być wykonane drutem Cu Ø 16 mm przez uszczelniony przepust w ścianie budynku. 8. Uwagi końcowe. W projekcie zastosowano materiały i surowce posiadające niezbędne atesty i certyfikaty dopuszczające do stosowania w budownictwie. 9. Uwagi montażowe: Zgodnie z zapisami w normie PN-EN ark. 3 i 4 montażu powinna dokonać specjalistyczna ekipa montażowa w skład której wchodzi osoba posiadająca wiedzę z zakresu ochrony odgromowej Tabela nr 2 normy PN-EN Po wykonaniu instalacji należy wykonać pomiary ciągłości przewodów odprowadzających, zwodów i ich połączenia. Sporządzić protokoły pomiarowe wraz z metryką i niezbędnymi rysunkami. 10. Konserwacja. Urządzenia LPS powinny być poddawane przeglądom w terminach na podstawie Tabeli E.2 PN-EN i wewnętrznych uzgodnień. Procedura kontroli powinna sprowadzać się do: Kontroli wizualnej. Wykonania pomiarów ciągłości. Wykrycia i naprawienia braków w systemie ochronnym. Sporządzenia dokumentacji pokontrolnej. Oprócz kontroli w wyznaczonych terminach należy dokonywać kontroli wizualnej każdorazowo, po: z 10

11 - wystąpieniu stanów awaryjnych w sieci n.n. - wyładowaniu w najbliższej okolicy lub bezpośrednio w obiekt. - okresie zimowym, przed wiosennym sezonem burzowym. 11

12 II. Załączniki: 12

13 III. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 1. Opis do informacji dotyczącej bezpieczeństwa i ochrony zdrowia. Informację dotyczącą bezpieczeństwa i ochrony zdrowia dla Projektu instalacji odgromowej opracowano w oparciu o Rozporządzenie Ministra Infrastruktur z dn. 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dn. 10 lipca 2003r. Nr 120, poz. 1126) oraz projektu budowlanego dla tej inwestycji. Zakres robót obejmuje remont instalacji odgromowej na budynku szkoły. 2. Wykaz istniejących obiektów budowlanych w rejonie planowanej inwestycji. - budynek trzykondygnacyjny podpiwniczony, - budynek parterowy z salą gimnastyczną i parterowy łącznik. 3. Wykaz elementów zagospodarowania działki lub terenu które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi. Brak jest istniejących elementów zagospodarowania działki i terenu, które mogłyby stanowić istotne zagrożenie bezpieczeństwa zdrowia ludzi. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. W trakcie realizacji inwestycji możliwe są następujące zagrożenia: -zagrożenie porażeniem prądem elektrycznym w trakcie prac na czynnych urządzeniach elektroenergetycznych lub w ich pobliżu, -zagrożenie upadkiem z wysokości podczas prac montażowych, -oderwanie się części ruchomych maszyn i narzędzi, -przewrócenie się drabin, -skaleczenia, stłuczenia, zmiażdżenia itp., -upadek osób z wysokości (z drabiny). Lista zaleceń: -dopuszczenie do pracy tylko pracowników o odpowiednich kwalifikacjach i stanie zdrowia, -kontrola okresowa stanu technicznego maszyn i urządzeń, -nadzór nad robotami, -prawidłowe posadowienie, oraz zamocowanie materiałów i narzędzi, -przeszkolenie pracowników z zasad BHP, -stosowanie przegród i osłon zabezpieczających, 13

14 -stosowanie wymaganych środków ochron indywidualnych, obuwia i ubrania ochronnego, 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Każdorazowo przed przystąpieniem do prac w rejonach zagrożenia kierownik robót udziela instruktażu pracownikom. Instruktaż powinien być udzielany przed rozpoczęciem realizowanej inwestycji i powinien obejmować: -przedstawienie zakresu robót, -harmonogram robót, -zasady bezpiecznego wykonywania robót objętych niniejszym projektem, -czynności niedozwolone podczas wykonywania pracy, -zasady udzielania pierwszej pomocy pracownikom poszkodowanym podczas wypadku przy pracy, zasady pracy na wysokości. 6. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. - przed przystąpieniem do prac przy budowie należy wyłączyć urządzenia spod napięcia, -prace przy użyciu sprzętów muszą być wykonywane z zachowaniem szczególnej ostrożności, -materiały i sprzęt niezbędny do wykonywania robót musi składowany bądź umieszczany wyłącznie w zamkniętym i oznakowanym miejscu, -wszystkie prace muszą być wykonywane zgodnie z zasadami BHP, wiedzą techniczną i sztuką budowlaną. 14

15 IV. Zestawienie rysunków: 15
