OPIS TECHNICZNY do projektu architektonicznego budynku socjalnego zaplecza szkółki leśnej w Przyborowie, gm. Nowa Sól, dz. nr 996

Wielkość: px

Rozpocząć pokaz od strony:

Download "OPIS TECHNICZNY do projektu architektonicznego budynku socjalnego zaplecza szkółki leśnej w Przyborowie, gm. Nowa Sól, dz. nr 996"

Kazimierz Morawski
8 lat temu
Przeglądów:

1 OPIS TECHNICZNY do projektu architektonicznego budynku socjalnego zaplecza szkółki leśnej w Przyborowie, gm. Nowa Sól, dz. nr Dane ogólne 1.1. Inwestor Państwowe Gospodarstwo Leśne Lasy Państwowe Nadleśnictwo Nowa Sól 1.2. Zadanie - budowa budynku socjalnego zaplecza szkółki leśnej w systemie zabudowy modułowej w Przyborowie 1.3. Lokalizacja Przyborów, gm. Nowa Sól, dz. nr Przeznaczenie i program funkcjonalny Projektowany obiekt to 6 modułowy, jednorzędowy, jednokondygnacyjny budynek zaprojektowany w systemie zabudowy modułowej firmy WELDON. Funkcja budynku - budynek socjalny, przewidziany dla pracowników prac sezonowych. Dane techniczne projektowanego obiektu - wymiary pojedynczego modułu: - długość 605,8 cm - szerokość 243,8 cm - wysokość całkowita 280 cm - wysokość wew. 250 cm - wymiary budynku 6 modułowego: - długość 1462,8 cm - szerokość 605,8 cm - pow. zabudowy 88,6m 2 - pow. Netto 78,9m 2 - kubatura 248 m 3 3. Rozwiązania architektoniczno-budowlane 3.1. Opis ogólny obiektu Zaprojektowano jednokondygnacyjny obiekt modułowy o rzucie w kształcie prostokąta. Posadowiony betonowej ławie fundamentowej.

Zadanie - budowa budynku socjalnego zaplecza szkółki leśnej w systemie zabudowy modułowej w Przyborowie 1.3. Lokalizacja Przyborów, gm. Nowa Sól, dz. nr 996 2.0.

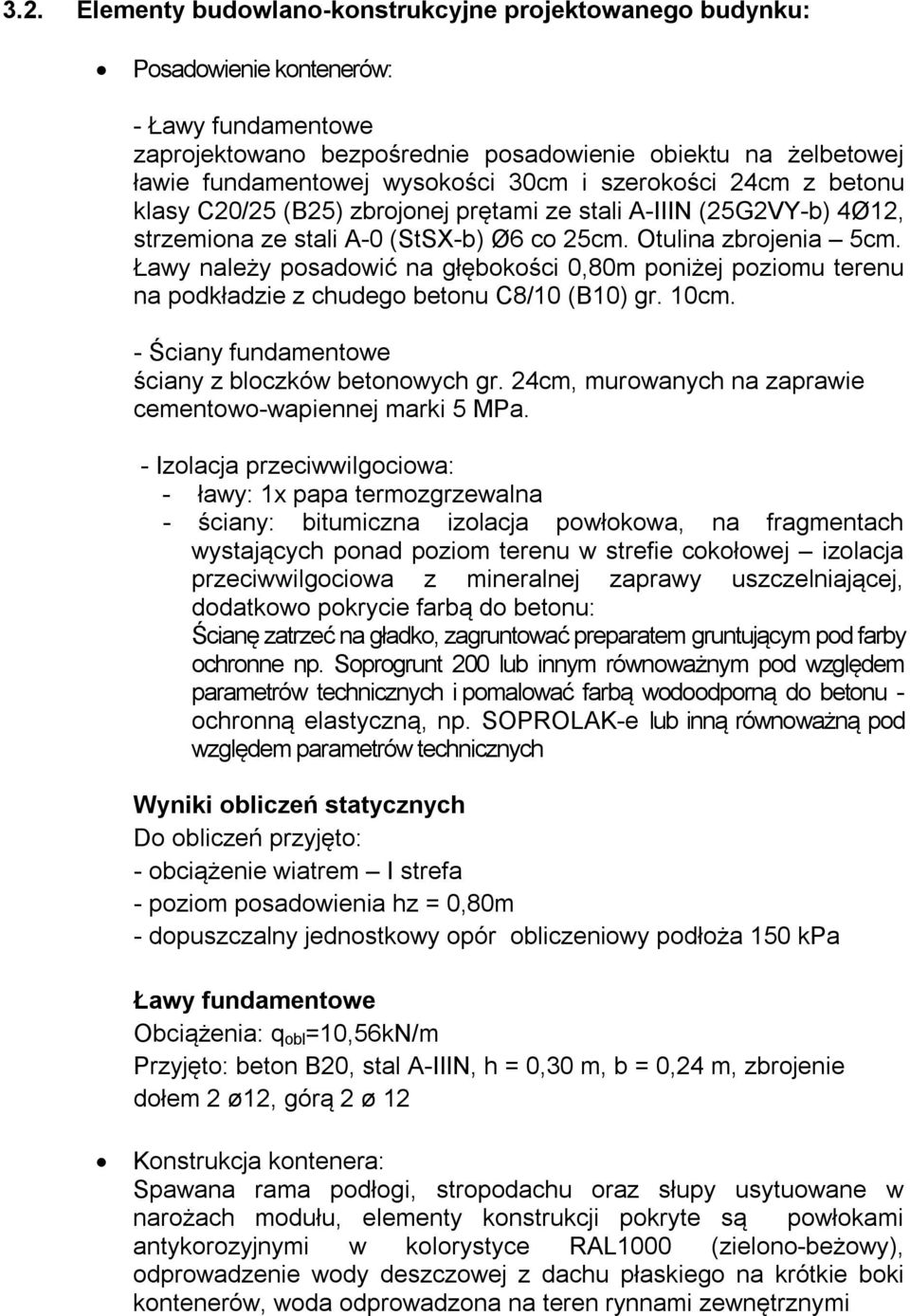

2 3.2. Elementy budowlano-konstrukcyjne projektowanego budynku: Posadowienie kontenerów: - Ławy fundamentowe zaprojektowano bezpośrednie posadowienie obiektu na żelbetowej ławie fundamentowej wysokości 30cm i szerokości 24cm z betonu klasy C20/25 (B25) zbrojonej prętami ze stali A-IIIN (25G2VY-b) 4Ø12, strzemiona ze stali A-0 (StSX-b) Ø6 co 25cm. Otulina zbrojenia 5cm. Ławy należy posadowić na głębokości 0,80m poniżej poziomu terenu na podkładzie z chudego betonu C8/10 (B10) gr. 10cm. - Ściany fundamentowe ściany z bloczków betonowych gr. 24cm, murowanych na zaprawie cementowo-wapiennej marki 5 MPa. - Izolacja przeciwwilgociowa: - ławy: 1x papa termozgrzewalna - ściany: bitumiczna izolacja powłokowa, na fragmentach wystających ponad poziom terenu w strefie cokołowej izolacja przeciwwilgociowa z mineralnej zaprawy uszczelniającej, dodatkowo pokrycie farbą do betonu: Ścianę zatrzeć na gładko, zagruntować preparatem gruntującym pod farby ochronne np. Soprogrunt 200 lub innym równoważnym pod względem parametrów technicznych i pomalować farbą wodoodporną do betonu - ochronną elastyczną, np. SOPROLAK-e lub inną równoważną pod względem parametrów technicznych Wyniki obliczeń statycznych Do obliczeń przyjęto: - obciążenie wiatrem I strefa - poziom posadowienia hz = 0,80m - dopuszczalny jednostkowy opór obliczeniowy podłoża 150 kpa Ławy fundamentowe Obciążenia: q obl =10,56kN/m Przyjęto: beton B20, stal A-IIIN, h = 0,30 m, b = 0,24 m, zbrojenie dołem 2 ø12, górą 2 ø 12 Konstrukcja kontenera: Spawana rama podłogi, stropodachu oraz słupy usytuowane w narożach modułu, elementy konstrukcji pokryte są powłokami antykorozyjnymi w kolorystyce RAL1000 (zielono-beżowy), odprowadzenie wody deszczowej z dachu płaskiego na krótkie boki kontenerów, woda odprowadzona na teren rynnami zewnętrznymi

Ławy należy posadowić na głębokości 0,80m poniżej poziomu terenu na podkładzie z chudego betonu C8/10 (B10) gr. 10cm. - Ściany fundamentowe ściany z bloczków betonowych gr.

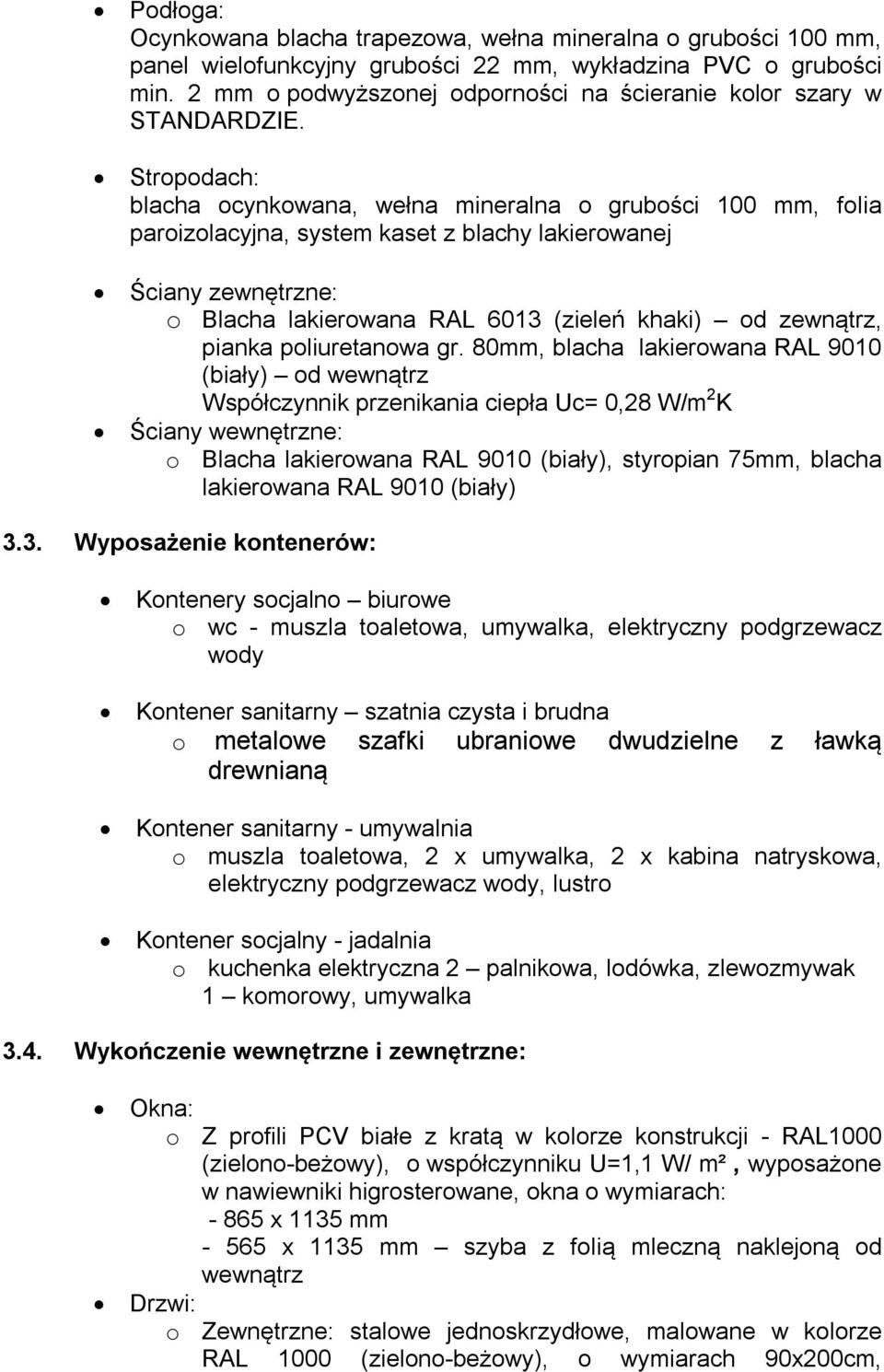

3 Podłoga: Ocynkowana blacha trapezowa, wełna mineralna o grubości 100 mm, panel wielofunkcyjny grubości 22 mm, wykładzina PVC o grubości min. 2 mm o podwyższonej odporności na ścieranie kolor szary w STANDARDZIE. Stropodach: blacha ocynkowana, wełna mineralna o grubości 100 mm, folia paroizolacyjna, system kaset z blachy lakierowanej Ściany zewnętrzne: o Blacha lakierowana RAL 6013 (zieleń khaki) od zewnątrz, pianka poliuretanowa gr. 80mm, blacha lakierowana RAL 9010 (biały) od wewnątrz Współczynnik przenikania ciepła Uc= 0,28 W/m 2 K Ściany wewnętrzne: o Blacha lakierowana RAL 9010 (biały), styropian 75mm, blacha lakierowana RAL 9010 (biały) 3.3. Wyposażenie kontenerów: Kontenery socjalno biurowe o wc - muszla toaletowa, umywalka, elektryczny podgrzewacz wody Kontener sanitarny szatnia czysta i brudna o metalowe szafki ubraniowe dwudzielne z ławką drewnianą Kontener sanitarny - umywalnia o muszla toaletowa, 2 x umywalka, 2 x kabina natryskowa, elektryczny podgrzewacz wody, lustro Kontener socjalny - jadalnia o kuchenka elektryczna 2 palnikowa, lodówka, zlewozmywak 1 komorowy, umywalka 3.4. Wykończenie wewnętrzne i zewnętrzne: Okna: o Z profili PCV białe z kratą w kolorze konstrukcji - RAL1000 (zielono-beżowy), o współczynniku U=1,1 W/ m², wyposażone w nawiewniki higrosterowane, okna o wymiarach: x 1135 mm x 1135 mm szyba z folią mleczną naklejoną od wewnątrz Drzwi: o Zewnętrzne: stalowe jednoskrzydłowe, malowane w kolorze RAL 1000 (zielono-beżowy), o wymiarach 90x200cm,

Stropodach: blacha ocynkowana, wełna mineralna o grubości 100 mm, folia paroizolacyjna, system kaset z blachy lakierowanej Ściany zewnętrzne: o Blacha lakierowana RAL 6013 (zieleń khaki) od zewnątrz,

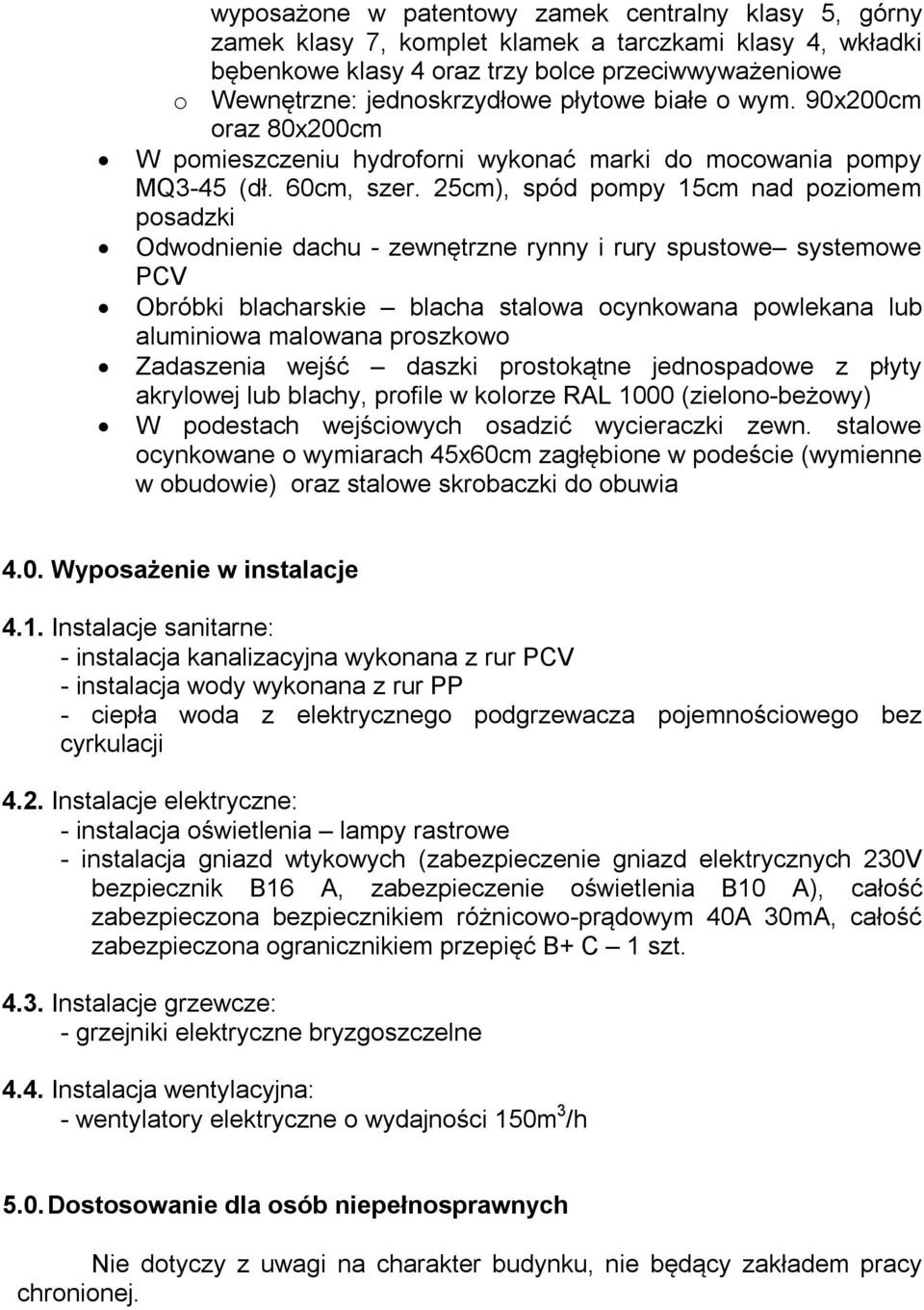

4 wyposażone w patentowy zamek centralny klasy 5, górny zamek klasy 7, komplet klamek a tarczkami klasy 4, wkładki bębenkowe klasy 4 oraz trzy bolce przeciwwyważeniowe o Wewnętrzne: jednoskrzydłowe płytowe białe o wym. 90x200cm oraz 80x200cm W pomieszczeniu hydroforni wykonać marki do mocowania pompy MQ3-45 (dł. 60cm, szer. 25cm), spód pompy 15cm nad poziomem posadzki Odwodnienie dachu - zewnętrzne rynny i rury spustowe systemowe PCV Obróbki blacharskie blacha stalowa ocynkowana powlekana lub aluminiowa malowana proszkowo Zadaszenia wejść daszki prostokątne jednospadowe z płyty akrylowej lub blachy, profile w kolorze RAL 1000 (zielono-beżowy) W podestach wejściowych osadzić wycieraczki zewn. stalowe ocynkowane o wymiarach 45x60cm zagłębione w podeście (wymienne w obudowie) oraz stalowe skrobaczki do obuwia 4.0. Wyposażenie w instalacje 4.1. Instalacje sanitarne: - instalacja kanalizacyjna wykonana z rur PCV - instalacja wody wykonana z rur PP - ciepła woda z elektrycznego podgrzewacza pojemnościowego bez cyrkulacji 4.2. Instalacje elektryczne: - instalacja oświetlenia lampy rastrowe - instalacja gniazd wtykowych (zabezpieczenie gniazd elektrycznych 230V bezpiecznik B16 A, zabezpieczenie oświetlenia B10 A), całość zabezpieczona bezpiecznikiem różnicowo-prądowym 40A 30mA, całość zabezpieczona ogranicznikiem przepięć B+ C 1 szt Instalacje grzewcze: - grzejniki elektryczne bryzgoszczelne 4.4. Instalacja wentylacyjna: - wentylatory elektryczne o wydajności 150m 3 /h 5.0. Dostosowanie dla osób niepełnosprawnych Nie dotyczy z uwagi na charakter budynku, nie będący zakładem pracy chronionej.

25cm), spód pompy 15cm nad poziomem posadzki Odwodnienie dachu - zewnętrzne rynny i rury spustowe systemowe PCV Obróbki blacharskie blacha stalowa ocynkowana powlekana lub aluminiowa malowana

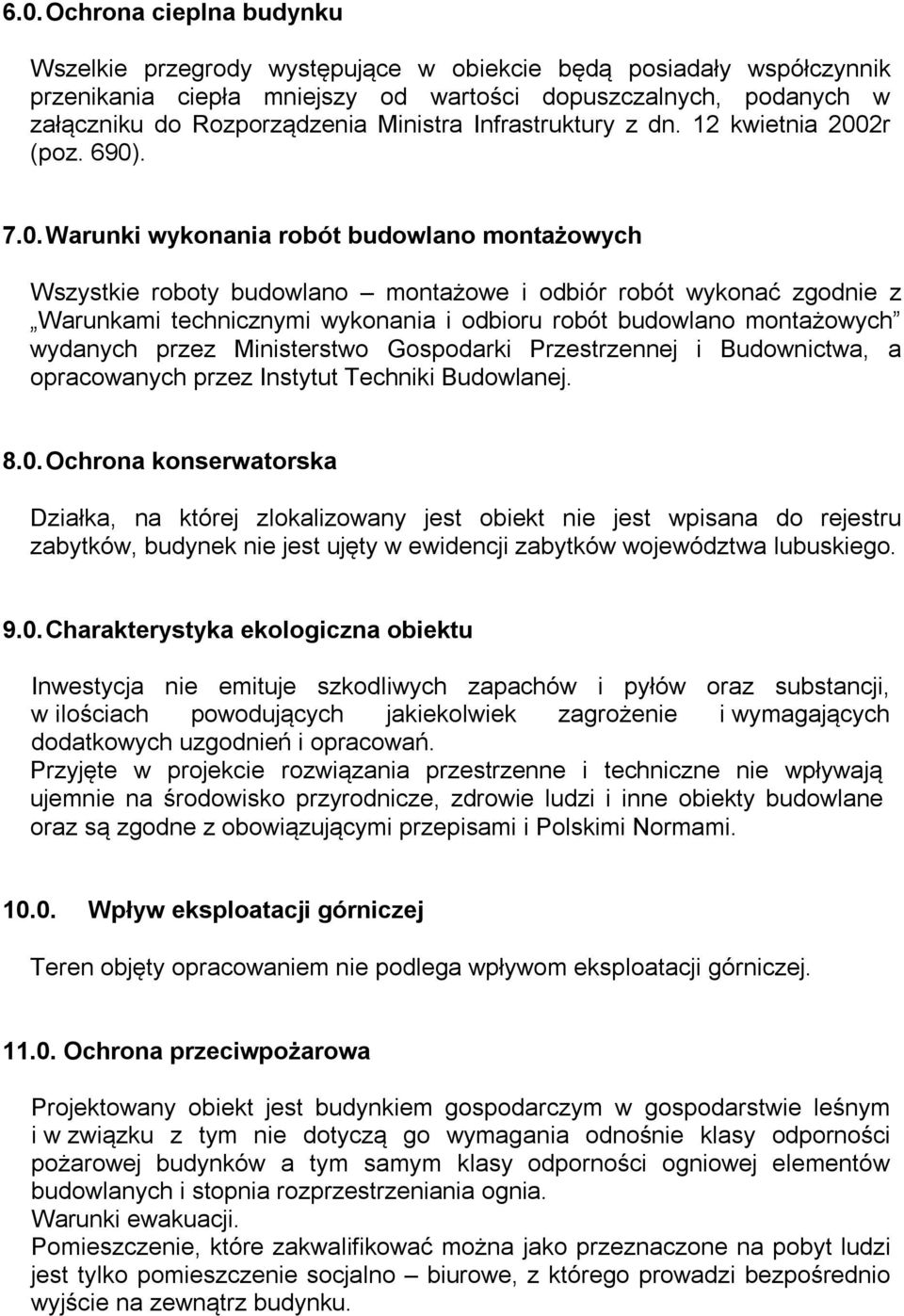

5 6.0. Ochrona cieplna budynku Wszelkie przegrody występujące w obiekcie będą posiadały współczynnik przenikania ciepła mniejszy od wartości dopuszczalnych, podanych w załączniku do Rozporządzenia Ministra Infrastruktury z dn. 12 kwietnia 2002r (poz. 690) Warunki wykonania robót budowlano montażowych Wszystkie roboty budowlano montażowe i odbiór robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa, a opracowanych przez Instytut Techniki Budowlanej Ochrona konserwatorska Działka, na której zlokalizowany jest obiekt nie jest wpisana do rejestru zabytków, budynek nie jest ujęty w ewidencji zabytków województwa lubuskiego Charakterystyka ekologiczna obiektu Inwestycja nie emituje szkodliwych zapachów i pyłów oraz substancji, w ilościach powodujących jakiekolwiek zagrożenie i wymagających dodatkowych uzgodnień i opracowań. Przyjęte w projekcie rozwiązania przestrzenne i techniczne nie wpływają ujemnie na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane oraz są zgodne z obowiązującymi przepisami i Polskimi Normami Wpływ eksploatacji górniczej Teren objęty opracowaniem nie podlega wpływom eksploatacji górniczej Ochrona przeciwpożarowa Projektowany obiekt jest budynkiem gospodarczym w gospodarstwie leśnym i w związku z tym nie dotyczą go wymagania odnośnie klasy odporności pożarowej budynków a tym samym klasy odporności ogniowej elementów budowlanych i stopnia rozprzestrzeniania ognia. Warunki ewakuacji. Pomieszczenie, które zakwalifikować można jako przeznaczone na pobyt ludzi jest tylko pomieszczenie socjalno biurowe, z którego prowadzi bezpośrednio wyjście na zewnątrz budynku.

6 Opracowanie mgr inż. arch. Jadwiga Drynkorn

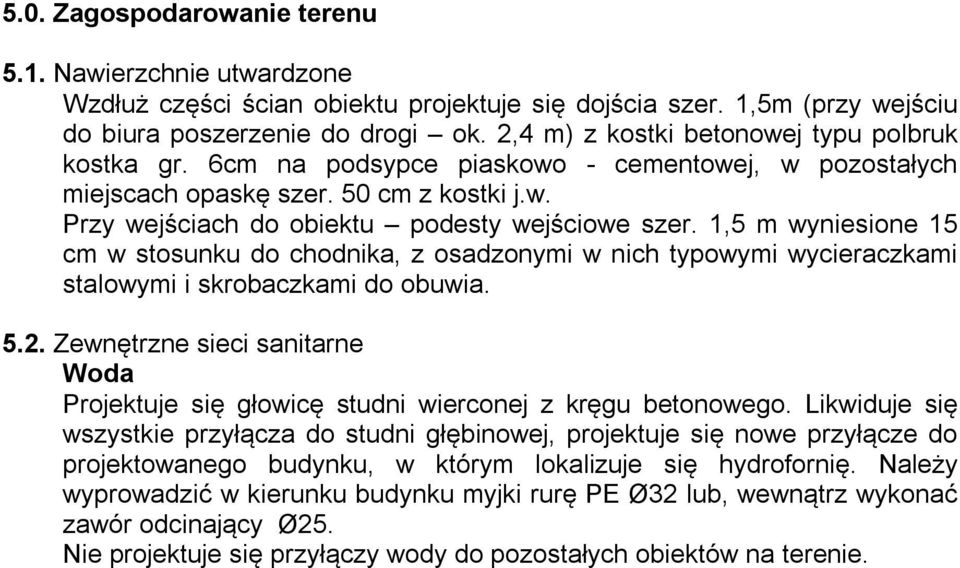

7 5.0. Zagospodarowanie terenu 5.1. Nawierzchnie utwardzone Wzdłuż części ścian obiektu projektuje się dojścia szer. 1,5m (przy wejściu do biura poszerzenie do drogi ok. 2,4 m) z kostki betonowej typu polbruk kostka gr. 6cm na podsypce piaskowo - cementowej, w pozostałych miejscach opaskę szer. 50 cm z kostki j.w. Przy wejściach do obiektu podesty wejściowe szer. 1,5 m wyniesione 15 cm w stosunku do chodnika, z osadzonymi w nich typowymi wycieraczkami stalowymi i skrobaczkami do obuwia Zewnętrzne sieci sanitarne Woda Projektuje się głowicę studni wierconej z kręgu betonowego. Likwiduje się wszystkie przyłącza do studni głębinowej, projektuje się nowe przyłącze do projektowanego budynku, w którym lokalizuje się hydrofornię. Należy wyprowadzić w kierunku budynku myjki rurę PE Ø32 lub, wewnątrz wykonać zawór odcinający Ø25. Nie projektuje się przyłączy wody do pozostałych obiektów na terenie.

1,5 m wyniesione 15 cm w stosunku do chodnika, z osadzonymi w nich typowymi wycieraczkami stalowymi i skrobaczkami do obuwia. 5.2.
