1 Sprawa Nr RAP Załącznik Nr 6a do SIWZ (pieczęć Wykonawcy) PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Nazwa i adres Wykonawcy: I. Projekcyjne zestawy dydaktyczne I.a. Zestawy projekcyjne dla sal IC, IIC, IIIC, IVC (4 zestawy) Każdy zestaw powinien zawierać: 1. Projektor multimedialny wymagane Projektor multimedialny 3100 ANSI, WXGA z funkcją wyświetlania obrazu poprzez sieć LAN oraz port USB, zarządzaniem poprzez sieć LAN (zdalne sterowanie projektorem). Technologia 3 x 1.5 cm (0.59") p-si LCD Panel Jasność: min ANSI lm Kontrast: min. 3000:1 Zoom: ręczny Współczynnik projekcji: min : 1 Odległość projekcji wymagany zakres: 0,7 14,7 m. Rozdzielczość rzeczywista: 1

2 minimum 1280x800 (pikseli) Rozdzielczość wyświetlana: 1920x1080 (pikseli) Pobór mocy lampy max. 240W (tryb normalny), max. 220W (tryb ekonomiczny) Żywotność lampy: min.5000h (tryb normalny), min.8000h(tryb ekonomiczny) Wymagane złącza wejściowe i wyjściowe: Komputer (analogowe) Wejście: min.2 x Mini D-sub 15-pin, kompatybilne z component (YPbPr) Wyjście: min.1 x Mini D-sub 15 pin Wejście: min.1 x HDMI Wejście: min.1 x RCA (video) Wejście: min.1 x Mini DIN 4-pin (S- Video) Wejście Audio: min.2 x 3.5 mm Stereo Mini Jack; min.2 x RCA Stereo Wyjście: min.1 x 3.5 mm Stereo Mini Jack Wejście sterowania: min. 1 x D-Sub 9 pin (RS-232) (męskie), wejście sieci LAN: min. 1xRJ45, gniazdo USB: min. 1 x e B;min. 2 x e A (USB 2.0 high speed) głośność w trybie EKO : max. 28db wymagane funkcje: Możliwość wyświetlania obrazu poprzez sieć LAN Możliwość wyświetlania obrazu poprzez połączenie z komputerem za pomocą przewodu USB Możliwość sterowania zdalnego projektorem poprzez sieć LAN Możliwość wysyłania krótkich komunikatów do projektora z komputera poprzez sieć LAN Menu w j.polskim Wbudowany głośnik: moc min. 10W Mono Wymiary zewnętrzne (+-10%): mm Waga: max 3kg Oświadczenie producenta projektora, ze 2

3 w przypadku nie wywiązania się z obowiązków gwarancyjnych oferenta lub firmy serwisującej, przejmie na siebie wszelkie zobowiązania związane z serwisem dokumenty potwierdzające załączyć do oferty oraz dostarczonego sprzętu Wyposażenie dodatkowe wymagane: moduł komunikacji WIFI na USB współpracujący z projektorem 2. Uchwyt do projektora (1szt.) wymagane Uchwyt do montażu sufitowego projektora Uchwyt w pełni dopasowany do projektora z poz.1. w kolorze białym Podać nazwę i typ i producenta 3. Ekran projekcyjny 300x225 (1szt.) wymagane Ekran projekcyjny rozwijany elektrycznie o powierzchni białej o wymiarach 300x225 -Obudowa aluminiowa malowana proszkowo na kolor biały - powierzchnia tkana, biała o współczynniku GAIN max Formaty obrazu 4:3 - Wielkość powierzchni projekcyjnej wym. min.300x225cm - prosta instalacja ekranu - ścienno/sufitowe uchwyty montażowe - Regulacja położenia punktów krańcowych zwijania/rozwijania - Wyprowadzenie zasilania z lewej strony - wysuw przedni powierzchni projekcyjnej - gwarancja producenta na silnik min. 5 lat - naścienny przełącznik sterujący 3

4 4. Monitor podglądowy 19 wymagane Monitor 19 cali - technologia LED - rozdzielczość min. 1600x900 -format obrazu 16:9 - jasność min. 250cd/m2 - ilość kolorów min mln. - kontrast min.1000:1 - kąt widzenia min w pionie, min w poziomie - czas reakcji min. 5ms - gniazda wejściowe min.1xvga, min. 1xDVI (HDCP), - pobór mocy max.14w - wymiary max. 36x48x17cm (wys/szer/gł) - waga z podstawą max. 3,5 kg 5. System sterowania AV 5.a. Klawiatura sterująca dla systemu AV (1 szt.) wymagane Klawiatura sterująca 8 przyciskowa Klawiatura z 8 programowalnymi przyciskami i obudową do wbudowania w ścianę lub blat, kolor biały Zasilanie: 9 16 VDC, 350mA Podświetlenie: diody RGB LED, kolor definiowalny przez użytkownika Wyjście portu podczerwieni: 200mA Całkowita pamięć systemu: min. 64KB (Flash) Ilość urządzeń: bez ograniczeń (zależna od pamięci), Wymiary (wys/szer/gł): max. 110x50x45mm Głębokość montażu w ścianie: max. 35mm 4

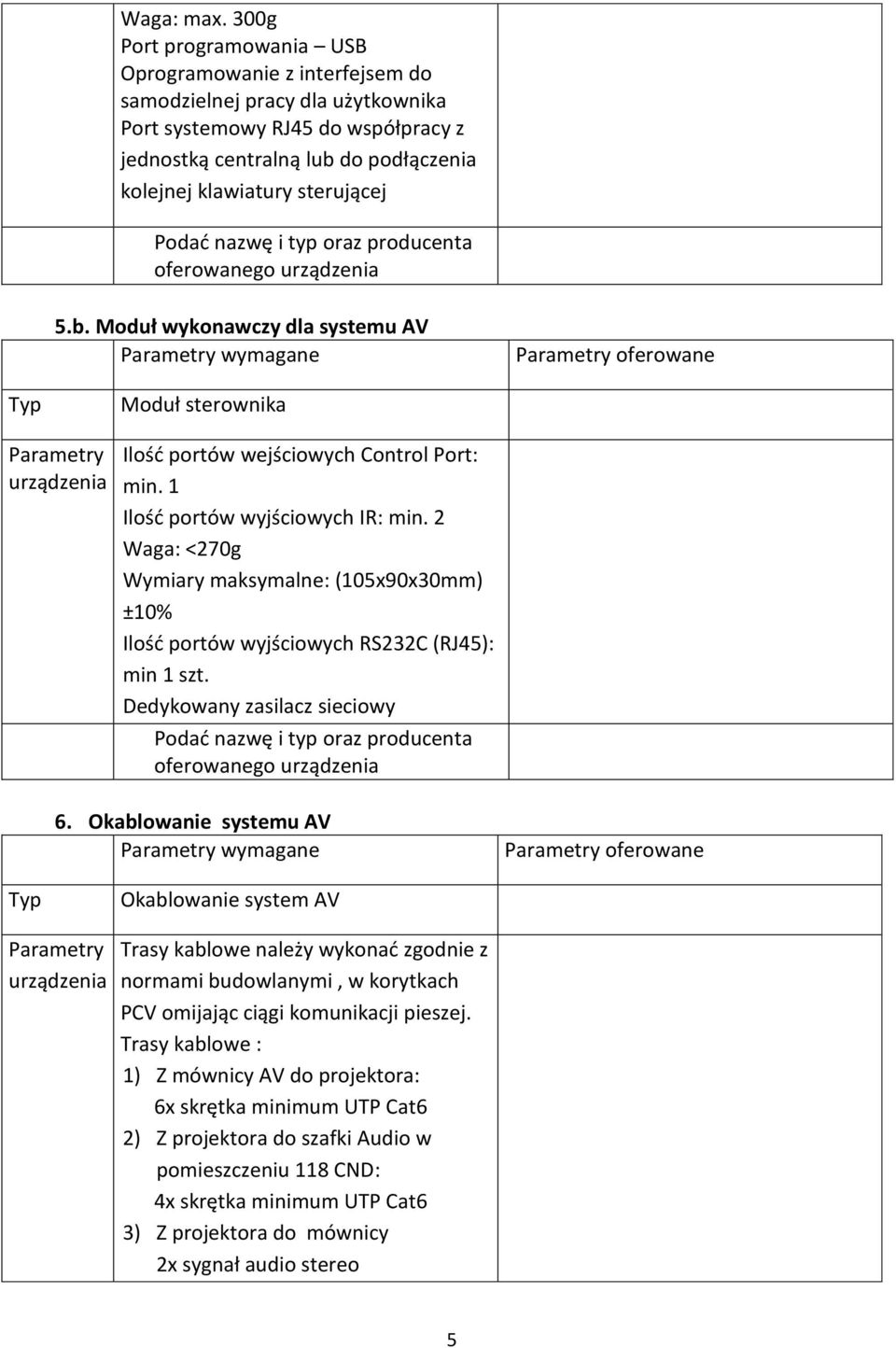

5 Waga: max. 300g Port programowania USB Oprogramowanie z interfejsem do samodzielnej pracy dla użytkownika Port systemowy RJ45 do współpracy z jednostką centralną lub do podłączenia kolejnej klawiatury sterującej 5.b. Moduł wykonawczy dla systemu AV wymagane Moduł sterownika Ilość portów wejściowych Control Port: min. 1 Ilość portów wyjściowych IR: min. 2 Waga: <270g Wymiary maksymalne: (105x90x30mm) ±10% Ilość portów wyjściowych RS232C (RJ45): min 1 szt. Dedykowany zasilacz sieciowy 6. Okablowanie systemu AV wymagane Okablowanie system AV Trasy kablowe należy wykonać zgodnie z normami budowlanymi, w korytkach PCV omijając ciągi komunikacji pieszej. Trasy kablowe : 1) Z mównicy AV do projektora: 6x skrętka minimum UTP Cat6 2) Z projektora do szafki Audio w pomieszczeniu 118 CND: 4x skrętka minimum UTP Cat6 3) Z projektora do mównicy 2x sygnał audio stereo 5

6 4) Z mównicy do głośników przy ekranowych 2x sygnał głośnikowy 5) Montaż i uruchomienie systemu AV oraz szkolenie użytkownika końcowego wymagane Montaż i uruchomienie system AV Wszystkie należy zainstalować w miejscach wskazanych przez zamawiającego. System należy zaprogramować zgodnie z wskazaniami zamawiającego w sposób zgodny ze standardem uczelni. Należy przeprowadzić szkolenie pracowników nadzorujących system w zakresie konserwacji i serwisowania systemu, oraz użytkowników w zakresie obsługi. Zestaw należy oznakować : Nazwa firmy serwisującej w okresie gwarancji, termin gwarancji oraz telefon kontaktowy. I.b. Zestaw projekcyjny HD przenośny (1 zestawy) Zestaw powinien zawierać: 1. Projektor multimedialny wymagane Projektor multimedialny 4000 ANSI, Full HD z funkcją wyświetlanie obrazu poprzez sieć LAN oraz port USB, zarządzaniem poprzez sieć LAN (zdalne sterowanie projektorem). Technologia: DLP 1 x 1x65cm DMD Moc lampy: Maksymalnie 330W UHP 6

7 Czas życia lampy: min.3300h Jasność: min.4000ansi Lumenów Kontrast: min.2000:1 Współczynnik projekcji: min :1 Rozdzielczość rzeczywista: Min. 1920x1080pikseli Odległość projekcji wymagany zakres: 1 11 m Wejścia wideo:min.1xd-sub,min. 2xHDMI, min. 1xs-video, min.1xvideo RCA Wyjścia wideo:min.1 x D-SUB Wejścia audio:min.2 x RCA, min.1 x Stereo Mini Jack Wyjścia audio: min.1 x Stereo Mini Jack Kontrola z PC: min.1xrs232, min.1xrj- 45 USB:min. 1 x e A (USB 2.0 high speed); min.1 x e B Wbudowane głośniki:min.2x8w Stereo Funkcje wymagane: Automatyczny start i wyłącznie Możliwość wyświetlania obrazu 3D Możliwość cyfrowej korekcji koloru obrazu w przypadku wyświetlania na nie białych powierzchniach Funkcja lupy (możliwość cyfrowego powiększania obrazu) Korekcja efektu trapezowego +/- 40 stopni Waga max 4.5 kg Ręczne dostosowanie ostrości obrazu Poziom hałasu 36 db w trybie normalnym Oświadczenie producenta projektora, ze w przypadku nie wywiązania się z obowiązków gwarancyjnych oferenta lub firmy serwisującej, przejmie na siebie wszelkie zobowiązania związane z serwisem dokumenty potwierdzające załączyć do oferty oraz dostarczonego sprzętu 2. Transmisja sygnałów w standardzie HDBaseT (1 komplet.) 7

8 wymagane Zestaw transmisji sygnału HD po CAT5 składający się z nadajnika i odbiornika a. Nadajnik z wbudowanym skalerem o parametrach minimalnych: wejście sygnału HDM11.3a, kompatybilny z HDCPl.3; rozdzielczość max.1920x1080 wejście DVI-D, zgodny z DVI1.0; wyjście min. 1x RJ45 wsparcie dwukierunkowe podczerwieni oraz transmisji RS-232; zmiana rozdzielczości wyjściowej za pomocą portu RS232 lub portu podczerwieni. wybór źródła za pomocą przycisku na obudowie lub poprzez port RS232/IR możliwość przesyłu jednocześnie sygnałów wideo, audio, IR i RS-232 Maksymalna odległość transmisji CAT5e do 100M. funkcje dodatkowe: redukcja szumów, usuwanie przeplotu, regulacja jasności i kontrastu, b. Odbiornik o parametrach minimalnych: - wejście sygnału HDBaseT: min.1xlan (RJ45) - wyjście: min.1xhdmi, min, 2xIR, min.1xrs232 - Wsparcie HDMll.3a, zgodny z HDCP DVIl.0 - odległość pomiędzy mi - 100m Wykonawca wypełnia kolumnę, nie wypełnienie kolumny przez Wykonawcę skutkować będzie odrzuceniem oferty. * Określenie równoważności Podane nazwy urządzeń spełniające parametry minimalne zostały użyte do określenia jakości, klasy i wymagań technicznych oczekiwanych przez zamawiającego od rozwiązań i urządzeń równoważnych. Za i rozwiązania techniczne równoważne opisanemu w specyfikacji przy pomocy nazwy oraz źródła pochodzenia uznaje się i rozwiązania techniczne posiadające następujące cechy: 1. zakres funkcjonalny i rozwiązania technicznego jest w pełni zgodny z zakresem funkcjonalnym i rozwiązania technicznego wskazanego, 8

9 2. funkcje i zastosowanie dostarczonego i rozwiązania technicznego dostępne są jak w urządzeniu i rozwiązaniu technicznym wskazanym. dnia.. /miejscowość/ Podpis(y) osoby/osób upoważnionych do reprezentacji Wykonawcy/Wykonawców 9
