1 EPIC J353, X412, X719 maj 2011 System rynnowy KANION STAL Katalog produktów DO ODWADNIANIA DACHÓW Największy producent instalacji sanitarnych w Polsce

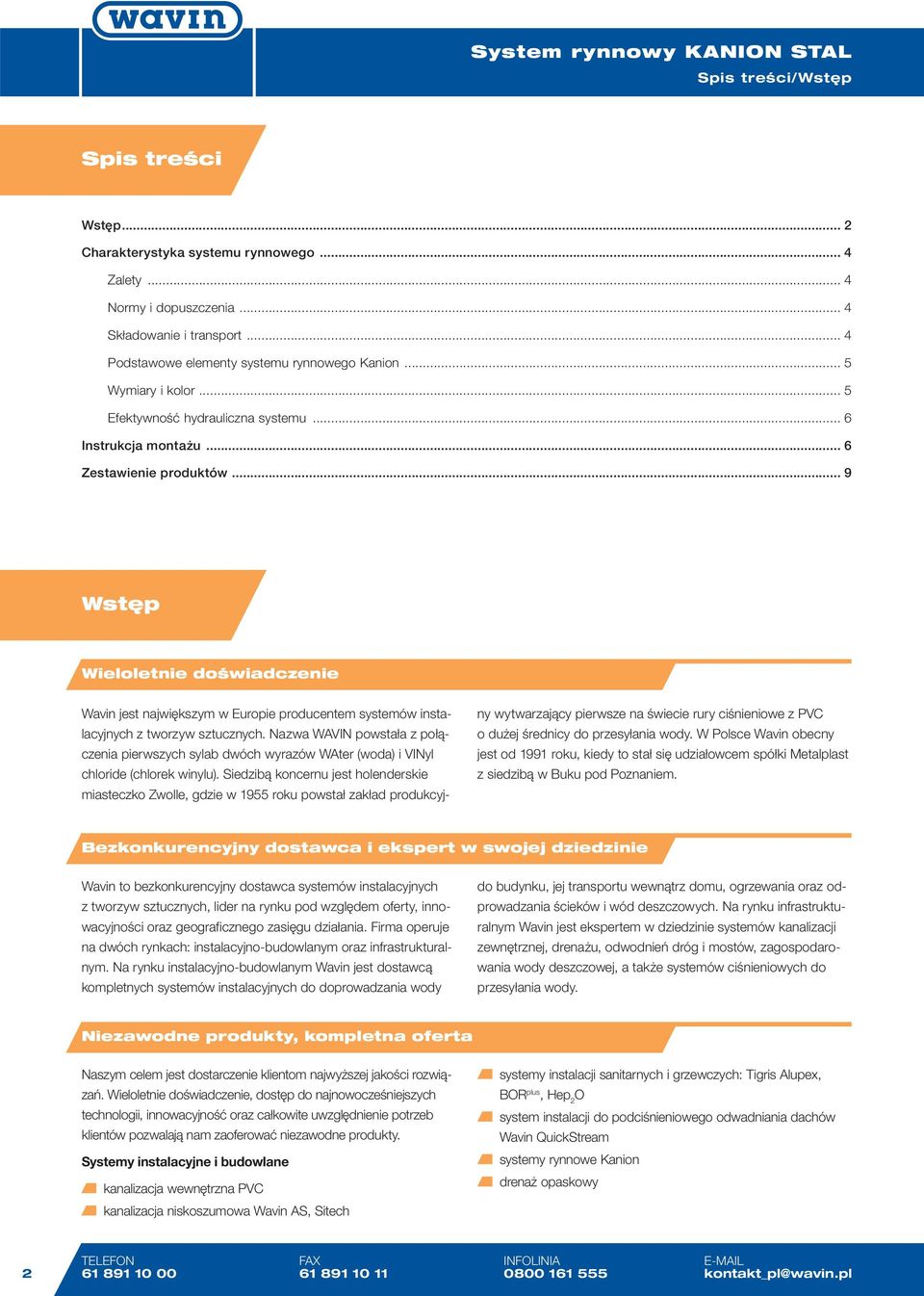

2 Spis treści/wstęp Spis treści Wstęp... 2 Charakterystyka systemu rynnowego... 4 Zalety... 4 Normy i dopuszczenia... 4 Sk adowanie i transport... 4 Podstawowe elementy systemu rynnowego Kanion... 5 Wymiary i kolor... 5 Efektywność hydrauliczna systemu... 6 Instrukcja montażu... 6 Zestawienie produktów... 9 Wstęp Wieloletnie doświadczenie Wavin jest największym w Europie producentem systemów instalacyjnych z tworzyw sztucznych. Nazwa WAVIN powstała z połączenia pierwszych sylab dwóch wyrazów WAter (woda) i VINyl chloride (chlorek winylu). Siedzibą koncernu jest holenderskie miasteczko Zwolle, gdzie w 1955 roku powstał zakład produkcyjny wytwarzający pierwsze na świecie rury ciśnieniowe z PVC o dużej średnicy do przesyłania wody. W Polsce Wavin obecny jest od 1991 roku, kiedy to stał się udziałowcem spółki Metalplast z siedzibą w Buku pod Poznaniem. Bezkonkurencyjny dostawca i ekspert w swojej dziedzinie Wavin to bezkonkurencyjny dostawca systemów instalacyjnych z tworzyw sztucznych, lider na rynku pod względem oferty, innowacyjności oraz geograficznego zasięgu działania. Firma operuje na dwóch rynkach: instalacyjno-budowlanym oraz infrastrukturalnym. Na rynku instalacyjno-budowlanym Wavin jest dostawcą kompletnych systemów instalacyjnych do doprowadzania wody do budynku, jej transportu wewnątrz domu, ogrzewania oraz odprowadzania ścieków i wód deszczowych. Na rynku infrastrukturalnym Wavin jest ekspertem w dziedzinie systemów kanalizacji zewnętrznej, drenażu, odwodnień dróg i mostów, zagospodarowania wody deszczowej, a także systemów ciśnieniowych do przesyłania wody. Niezawodne produkty, kompletna oferta Naszym celem jest dostarczenie klientom najwyższej jakości rozwiązań. Wieloletnie doświadczenie, dostęp do najnowocześniejszych technologii, innowacyjność oraz całkowite uwzględnienie potrzeb klientów pozwalają nam zaoferować niezawodne produkty. Systemy instalacyjne i budowlane kanalizacja wewnętrzna PVC kanalizacja niskoszumowa Wavin AS, Sitech systemy instalacji sanitarnych i grzewczych: Tigris Alupex, BOR plus, Hep 2 O system instalacji do podciśnieniowego odwadniania dachów Wavin QuickStream systemy rynnowe Kanion drenaż opaskowy 2 TELEFON FAX INFOLINIA kontakt_pl@wavin.pl

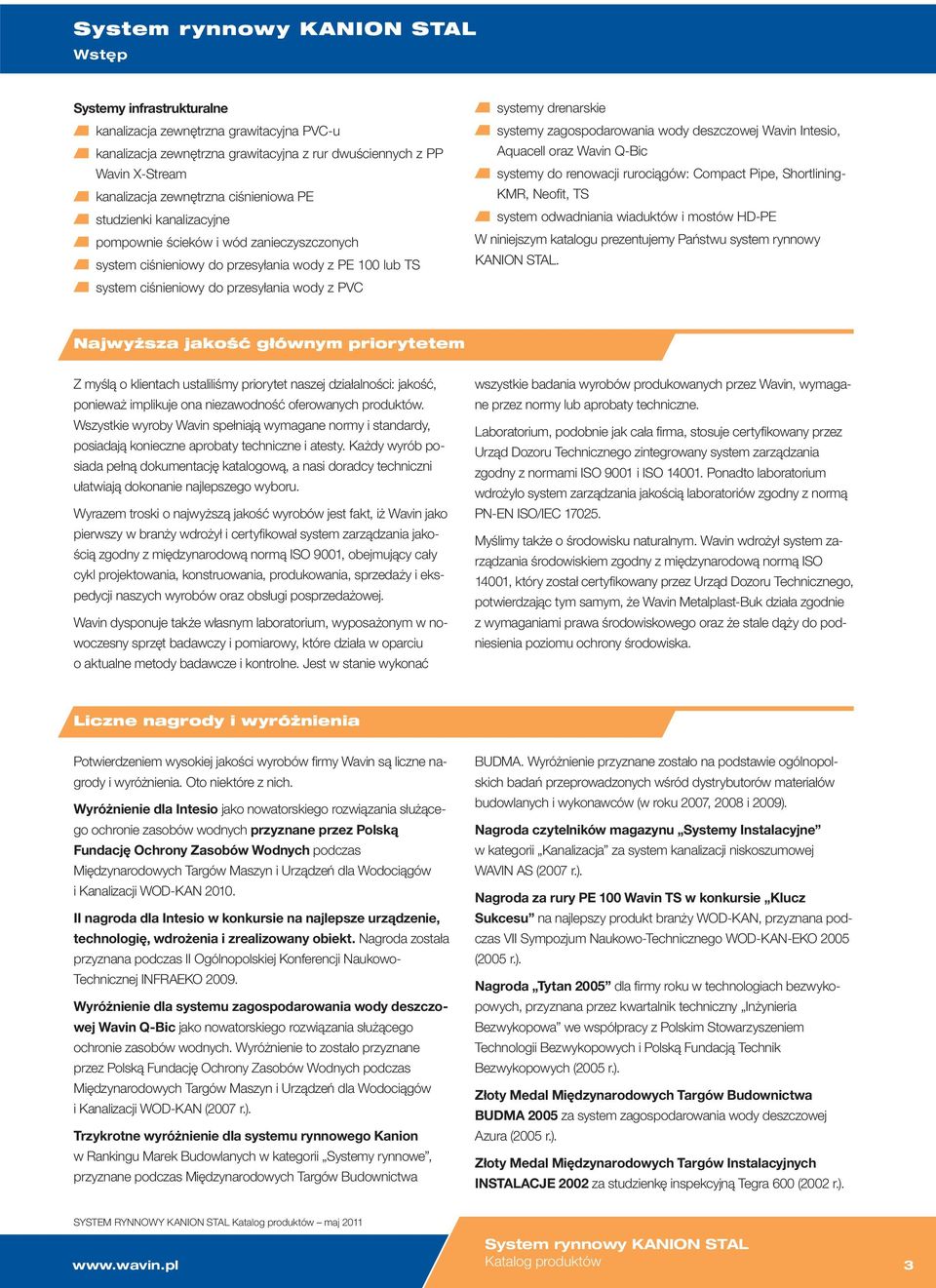

3 Wstęp Systemy infrastrukturalne kanalizacja zewnętrzna grawitacyjna PVC-u kanalizacja zewnętrzna grawitacyjna z rur dwuściennych z PP Wavin X-Stream kanalizacja zewnętrzna ciśnieniowa PE studzienki kanalizacyjne pompownie ścieków i wód zanieczyszczonych system ciśnieniowy do przesyłania wody z PE 100 lub TS system ciśnieniowy do przesyłania wody z PVC systemy drenarskie systemy zagospodarowania wody deszczowej Wavin Intesio, Aquacell oraz Wavin Q-Bic systemy do renowacji rurociągów: Compact Pipe, Shortlining- KMR, Neofit, TS system odwadniania wiaduktów i mostów HD-PE W niniejszym katalogu prezentujemy Państwu system rynnowy KANION STAL. Najwyższa jakość głównym priorytetem Z myślą o klientach ustaliliśmy priorytet naszej działalności: jakość, ponieważ implikuje ona niezawodność oferowanych produktów. Wszystkie wyroby Wavin spełniają wymagane normy i standardy, posiadają konieczne aprobaty techniczne i atesty. Każdy wyrób posiada pełną dokumentację katalogową, a nasi doradcy techniczni ułatwiają dokonanie najlepszego wyboru. Wyrazem troski o najwyższą jakość wyrobów jest fakt, iż Wavin jako pierwszy w branży wdrożył i certyfikował system zarządzania jakością zgodny z międzynarodową normą ISO 9001, obejmujący cały cykl projektowania, konstruowania, produkowania, sprzedaży i ekspedycji naszych wyrobów oraz obsługi posprzedażowej. Wavin dysponuje także własnym laboratorium, wyposażonym w nowoczesny sprzęt badawczy i pomiarowy, które działa w oparciu o aktualne metody badawcze i kontrolne. Jest w stanie wykonać wszystkie badania wyrobów produkowanych przez Wavin, wymagane przez normy lub aprobaty techniczne. Laboratorium, podobnie jak cała firma, stosuje certyfikowany przez Urząd Dozoru Technicznego zintegrowany system zarządzania zgodny z normami ISO 9001 i ISO Ponadto laboratorium wdrożyło system zarządzania jakością laboratoriów zgodny z normą PN-EN ISO/IEC Myślimy także o środowisku naturalnym. Wavin wdrożył system zarządzania środowiskiem zgodny z międzynarodową normą ISO 14001, który został certyfikowany przez Urząd Dozoru Technicznego, potwierdzając tym samym, że Wavin Metalplast-Buk działa zgodnie z wymaganiami prawa środowiskowego oraz że stale dąży do podniesienia poziomu ochrony środowiska. Liczne nagrody i wyróżnienia Potwierdzeniem wysokiej jakości wyrobów firmy Wavin są liczne nagrody i wyróżnienia. Oto niektóre z nich. Wyróżnienie dla Intesio jako nowatorskiego rozwiązania służącego ochronie zasobów wodnych przyznane przez Polską Fundację Ochrony Zasobów Wodnych podczas Międzynarodowych Targów Maszyn i Urządzeń dla Wodociągów i Kanalizacji WOD-KAN II nagroda dla Intesio w konkursie na najlepsze urządzenie, technologię, wdrożenia i zrealizowany obiekt. Nagroda została przyznana podczas II Ogólnopolskiej Konferencji Naukowo- Technicznej INFRAEKO Wyróżnienie dla systemu zagospodarowania wody deszczowej Wavin Q-Bic jako nowatorskiego rozwiązania służącego ochronie zasobów wodnych. Wyróżnienie to zostało przyznane przez Polską Fundację Ochrony Zasobów Wodnych podczas Międzynarodowych Targów Maszyn i Urządzeń dla Wodociągów i Kanalizacji WOD-KAN (2007 r.). Trzykrotne wyróżnienie dla systemu rynnowego Kanion w Rankingu Marek Budowlanych w kategorii Systemy rynnowe, przyznane podczas Międzynarodowych Targów Budownictwa BUDMA. Wyróżnienie przyznane zostało na podstawie ogólnopolskich badań przeprowadzonych wśród dystrybutorów materiałów budowlanych i wykonawców (w roku 2007, 2008 i 2009). Nagroda czytelników magazynu Systemy Instalacyjne w kategorii Kanalizacja za system kanalizacji niskoszumowej WAVIN AS (2007 r.). Nagroda za rury PE 100 Wavin TS w konkursie Klucz Sukcesu na najlepszy produkt branży WOD-KAN, przyznana podczas VII Sympozjum Naukowo-Technicznego WOD-KAN-EKO 2005 (2005 r.). Nagroda Tytan 2005 dla firmy roku w technologiach bezwykopowych, przyznana przez kwartalnik techniczny Inżynieria Bezwykopowa we współpracy z Polskim Stowarzyszeniem Technologii Bezwykopowych i Polską Fundacją Technik Bezwykopowych (2005 r.). Złoty Medal Międzynarodowych Targów Budownictwa BUDMA 2005 za system zagospodarowania wody deszczowej Azura (2005 r.). Złoty Medal Międzynarodowych Targów Instalacyjnych INSTALACJE 2002 za studzienkę inspekcyjną Tegra 600 (2002 r.). SYSTEM RYNNOWY KANION STAL Katalog produktów maj System rynnowy KANION STAL Katalog produktów 3

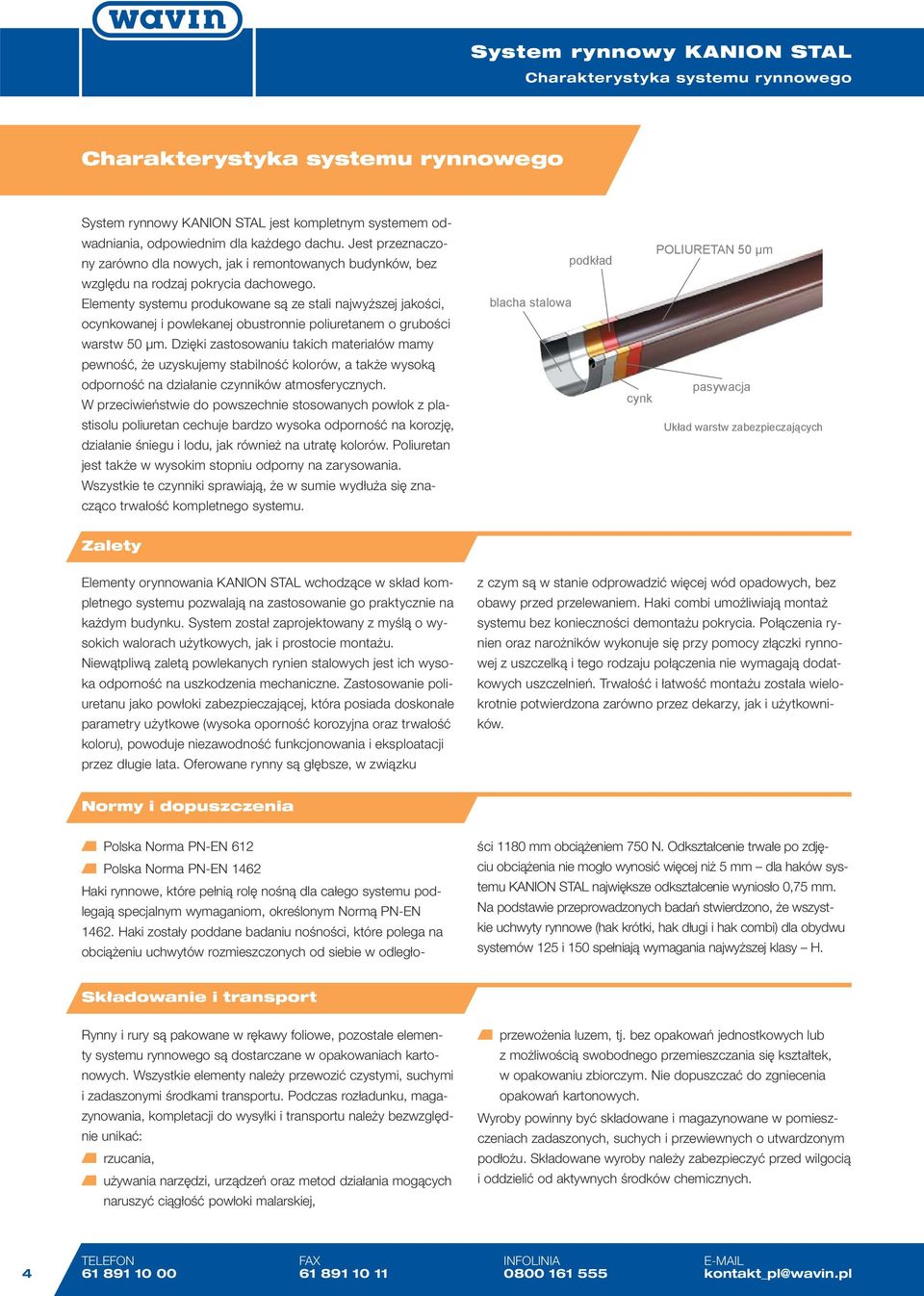

4 Charakterystyka systemu rynnowego Charakterystyka systemu rynnowego System rynnowy KANION STAL jest kompletnym systemem odwadniania, odpowiednim dla każdego dachu. Jest przeznaczony zarówno dla nowych, jak i remontowanych budynków, bez względu na rodzaj pokrycia dachowego. Elementy systemu produkowane są ze stali najwyższej jakości, ocynkowanej i powlekanej obustronnie poliuretanem o grubości warstw 50 μm. Dzięki zastosowaniu takich materiałów mamy pewność, że uzyskujemy stabilność kolorów, a także wysoką odporność na działanie czynników atmosferycznych. W przeciwieństwie do powszechnie stosowanych powłok z plastisolu poliuretan cechuje bardzo wysoka odporność na korozję, działanie śniegu i lodu, jak również na utratę kolorów. Poliuretan jest także w wysokim stopniu odporny na zarysowania. Wszystkie te czynniki sprawiają, że w sumie wydłuża się znacząco trwałość kompletnego systemu. blacha stalowa podkład POLIURETAN 50 μm pasywacja cynk Układ warstw zabezpieczających Zalety Elementy orynnowania KANION STAL wchodzące w skład kompletnego systemu pozwalają na zastosowanie go praktycznie na każdym budynku. System został zaprojektowany z myślą o wysokich walorach użytkowych, jak i prostocie montażu. Niewątpliwą zaletą powlekanych rynien stalowych jest ich wysoka odporność na uszkodzenia mechaniczne. Zastosowanie poliuretanu jako powłoki zabezpieczającej, która posiada doskonałe parametry użytkowe (wysoka oporność korozyjna oraz trwałość koloru), powoduje niezawodność funkcjonowania i eksploatacji przez długie lata. Oferowane rynny są głębsze, w związku z czym są w stanie odprowadzić więcej wód opadowych, bez obawy przed przelewaniem. Haki combi umożliwiają montaż systemu bez konieczności demontażu pokrycia. Połączenia rynien oraz narożników wykonuje się przy pomocy złączki rynnowej z uszczelką i tego rodzaju połączenia nie wymagają dodatkowych uszczelnień. Trwałość i łatwość montażu została wielokrotnie potwierdzona zarówno przez dekarzy, jak i użytkowników. Normy i dopuszczenia Polska Norma PN-EN 612 Polska Norma PN-EN 1462 Haki rynnowe, które pełnią rolę nośną dla całego systemu podlegają specjalnym wymaganiom, określonym Normą PN-EN Haki zostały poddane badaniu nośności, które polega na obciążeniu uchwytów rozmieszczonych od siebie w odległości 1180 mm obciążeniem 750 N. Odkształcenie trwałe po zdjęciu obciążenia nie mogło wynosić więcej niż 5 mm dla haków systemu KANION STAL największe odkształcenie wyniosło 0,75 mm. Na podstawie przeprowadzonych badań stwierdzono, że wszystkie uchwyty rynnowe (hak krótki, hak długi i hak combi) dla obydwu systemów 125 i 150 spełniają wymagania najwyższej klasy H. Sk adowanie i transport Rynny i rury są pakowane w rękawy foliowe, pozostałe elementy systemu rynnowego są dostarczane w opakowaniach kartonowych. Wszystkie elementy należy przewozić czystymi, suchymi i zadaszonymi środkami transportu. Podczas rozładunku, magazynowania, kompletacji do wysyłki i transportu należy bezwzględnie unikać: rzucania, używania narzędzi, urządzeń oraz metod działania mogących naruszyć ciągłość powłoki malarskiej, przewożenia luzem, tj. bez opakowań jednostkowych lub z możliwością swobodnego przemieszczania się kształtek, w opakowaniu zbiorczym. Nie dopuszczać do zgniecenia opakowań kartonowych. Wyroby powinny być składowane i magazynowane w pomieszczeniach zadaszonych, suchych i przewiewnych o utwardzonym podłożu. Składowane wyroby należy zabezpieczyć przed wilgocią i oddzielić od aktywnych środków chemicznych. 4 TELEFON FAX INFOLINIA kontakt_pl@wavin.pl

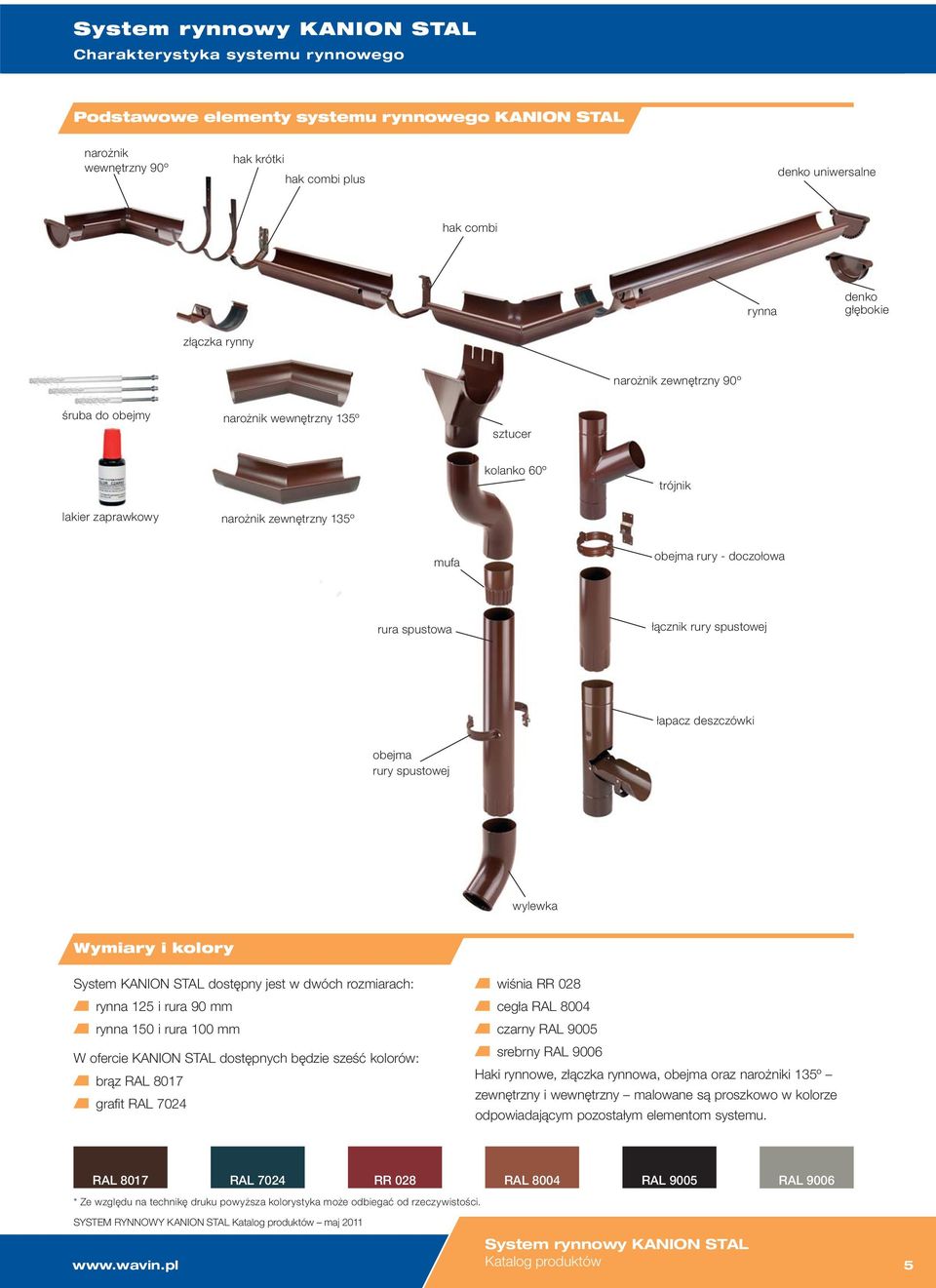

5 Charakterystyka systemu rynnowego Podstawowe elementy systemu rynnowego KANION STAL narożnik wewnętrzny 90º hak krótki hak combi plus denko uniwersalne hak combi rynna denko głębokie złączka rynny narożnik zewnętrzny 90º śruba do obejmy narożnik wewnętrzny 135º sztucer kolanko 60º trójnik lakier zaprawkowy narożnik zewnętrzny 135º mufa obejma rury - doczołowa rura spustowa łącznik rury spustowej łapacz deszczówki obejma rury spustowej wylewka Wymiary i kolory System KANION STAL dostępny jest w dwóch rozmiarach: rynna 125 i rura 90 mm rynna 150 i rura 100 mm W ofercie KANION STAL dostępnych będzie sześć kolorów: brąz RAL 8017 grafit RAL 7024 wiśnia RR 028 cegła RAL 8004 czarny RAL 9005 srebrny RAL 9006 Haki rynnowe, złączka rynnowa, obejma oraz narożniki 135º zewnętrzny i wewnętrzny malowane są proszkowo w kolorze odpowiadającym pozostałym elementom systemu. RAL 8017 RAL 7024 RR 028 RAL 8004 RAL 9005 RAL 9006 * Ze względu na technikę druku powyższa kolorystyka może odbiegać od rzeczywistości. SYSTEM RYNNOWY KANION STAL Katalog produktów maj System rynnowy KANION STAL Katalog produktów 5

6 Charakterystyka systemu rynnowego/instrukcja montażu Efektywność hydrauliczna systemu Efektywną powierzchnię dachu (w metrach kwadratowych) można obliczyć za pomocą wzoru: EPD = (B + C/2) x długość dachu: C B odległość w poziomie od narożnika do kalenicy C wysokość dachu Maksymalna powierzchnia dachu, która może być odwadniana jedną rurą spustową: spadek rynny 2,5 (2,5 mm na 1 m.b. rynny) intensywność opadów 75 mm/h systemu 125/90 B Powierzchnia dachu Jedna rura spustowa Dwie rury spustowe 2 2 Jeżeli powierzchnia dachu wybiega poza dane przedstawione w tabeli, należy zastosować więcej rur spustowych, kierując się zasadą, że jedna rura spustowa jest w stanie odprowadzić wodę z około 10 m.b. rynny. 150/ Instrukcja montażu 1. Planowane rozmieszczenie elementów systemu Montaż należy rozpocząć od wyznaczenia miejsc, w których zamontowane zostaną sztucery, oraz wyliczenia ilości potrzebnych haków. Należy również uwzględnić zastosowanie narożników oraz pozostałych elementów niezbędnych do zamontowania kompletnego systemu na budynku. Na schemacie poniżej pokazano przykładowe rozplanowanie sztucerów dla różnych rodzajów dachów. 2. Wybór haków W zależności od rodzaju konstrukcji dachu można zastosować dwa rodzaje haków: hak długi i krótki mocowane bezpośrednio do krokwi lub deski okapowej (przykład 1), hak combi mocowany do deski czołowej (przykład 2). dach wielospadowy dach dwuspadowy 1) dach kopertowy Czerwone punkty oznaczają rozmieszczenie sztucerów. 2) Przykład zastosowania haków rynnowych montowanych bezpośrednio do krokwi lub deski okapowej (1) lub haków combi (2) mocowanych do deski czołowej. 3. Montaż haków Montując rynny, należy uwzględnić ich spadek, dzięki któremu woda może swobodnie spływać. Przyjmuje się, że powinien on być nie mniejszy niż 2,5 mm/1 m.b. W przypadku połaci dłuższych niż 10 m należy zastosować spadek dwukierunkowy. Stosując haki krótkie lub długie, musimy je dogiąć do kąta dachu. Do tego celu najlepiej posłuży giętarka. Zalecany rozstaw haków to 600 mm maks mm. 600 mm 600 mm 6 TELEFON FAX INFOLINIA kontakt_pl@wavin.pl

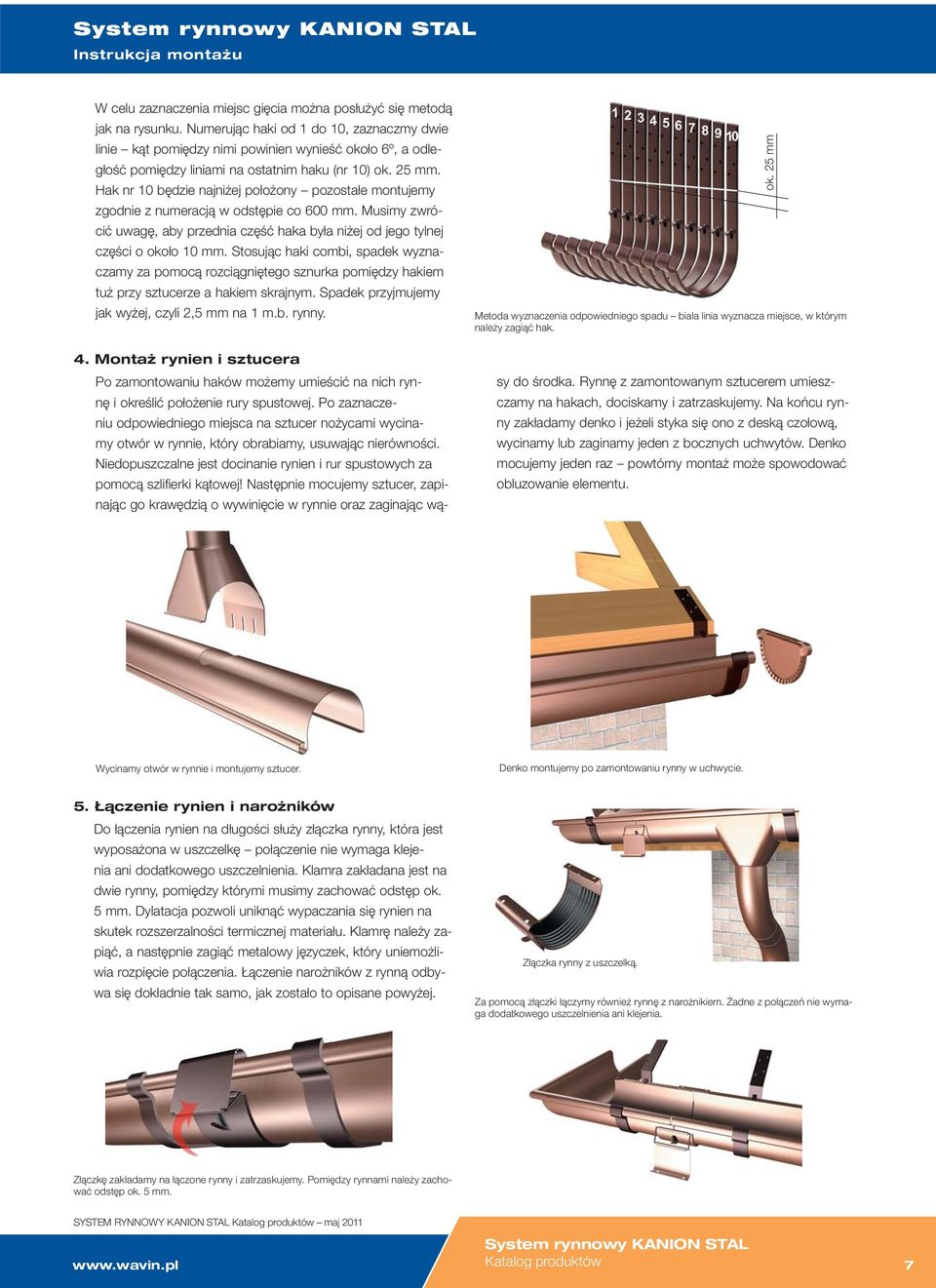

7 Instrukcja montażu W celu zaznaczenia miejsc gięcia można posłużyć się metodą jak na rysunku. Numerując haki od 1 do 10, zaznaczmy dwie linie kąt pomiędzy nimi powinien wynieść około 6º, a odległość pomiędzy liniami na ostatnim haku (nr 10) ok. 25 mm. Hak nr 10 będzie najniżej położony pozostałe montujemy zgodnie z numeracją w odstępie co 600 mm. Musimy zwrócić uwagę, aby przednia część haka była niżej od jego tylnej części o około 10 mm. Stosując haki combi, spadek wyznaczamy za pomocą rozciągniętego sznurka pomiędzy hakiem tuż przy sztucerze a hakiem skrajnym. Spadek przyjmujemy jak wyżej, czyli 2,5 mm na 1 m.b. rynny. 4. Montaż rynien i sztucera Po zamontowaniu haków możemy umieścić na nich rynnę i określić położenie rury spustowej. Po zaznaczeniu odpowiedniego miejsca na sztucer nożycami wycinamy otwór w rynnie, który obrabiamy, usuwając nierówności. Niedopuszczalne jest docinanie rynien i rur spustowych za pomocą szlifierki kątowej! Następnie mocujemy sztucer, zapinając go krawędzią o wywinięcie w rynnie oraz zaginając wą- Metoda wyznaczenia odpowiedniego spadu biała linia wyznacza miejsce, w którym należy zagiąć hak. sy do środka. Rynnę z zamontowanym sztucerem umieszczamy na hakach, dociskamy i zatrzaskujemy. Na końcu rynny zakładamy denko i jeżeli styka się ono z deską czołową, wycinamy lub zaginamy jeden z bocznych uchwytów. Denko mocujemy jeden raz powtórny montaż może spowodować obluzowanie elementu. ok. 25 mm Wycinamy otwór w rynnie i montujemy sztucer. Denko montujemy po zamontowaniu rynny w uchwycie. 5. Łączenie rynien i narożników Do łączenia rynien na długości służy złączka rynny, która jest wyposażona w uszczelkę połączenie nie wymaga klejenia ani dodatkowego uszczelnienia. Klamra zakładana jest na dwie rynny, pomiędzy którymi musimy zachować odstęp ok. 5 mm. Dylatacja pozwoli uniknąć wypaczania się rynien na skutek rozszerzalności termicznej materiału. Klamrę należy zapiąć, a następnie zagiąć metalowy języczek, który uniemożliwia rozpięcie połączenia. Łączenie narożników z rynną odbywa się dokładnie tak samo, jak zostało to opisane powyżej. Złączka rynny z uszczelką. Za pomocą złączki łączymy również rynnę z narożnikiem. Żadne z połączeń nie wymaga dodatkowego uszczelnienia ani klejenia. Złączkę zakładamy na łączone rynny i zatrzaskujemy. Pomiędzy rynnami należy zachować odstęp ok. 5 mm. SYSTEM RYNNOWY KANION STAL Katalog produktów maj System rynnowy KANION STAL Katalog produktów 7

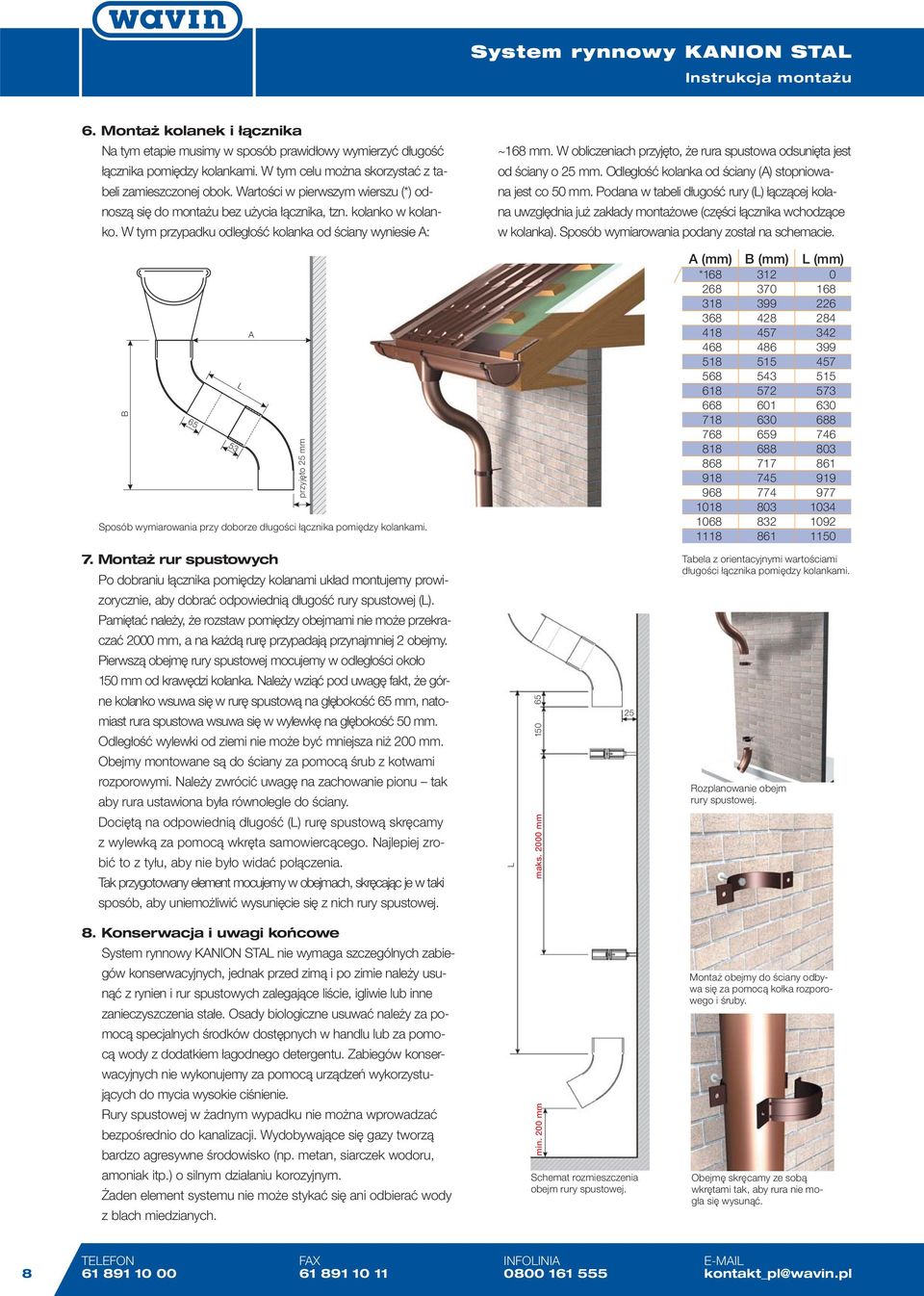

8 Instrukcja montażu 6. Montaż kolanek i łącznika Na tym etapie musimy w sposób prawidłowy wymierzyć długość łącznika pomiędzy kolankami. W tym celu można skorzystać z tabeli zamieszczonej obok. Wartości w pierwszym wierszu (*) odnoszą się do montażu bez użycia łącznika, tzn. kolanko w kolanko. W tym przypadku odległość kolanka od ściany wyniesie A: B L A Sposób wymiarowania przy doborze długości łącznika pomiędzy kolankami. przyjęto 25 mm ~168 mm. W obliczeniach przyjęto, że rura spustowa odsunięta jest od ściany o 25 mm. Odległość kolanka od ściany (A) stopniowana jest co 50 mm. Podana w tabeli długość rury (L) łączącej kolana uwzględnia już zakłady montażowe (części łącznika wchodzące w kolanka). Sposób wymiarowania podany został na schemacie. A (mm) B (mm) L (mm) * Montaż rur spustowych Po dobraniu łącznika pomiędzy kolanami układ montujemy prowizorycznie, aby dobrać odpowiednią długość rury spustowej (L). Pamiętać należy, że rozstaw pomiędzy obejmami nie może przekraczać 2000 mm, a na każdą rurę przypadają przynajmniej 2 obejmy. Pierwszą obejmę rury spustowej mocujemy w odległości około 150 mm od krawędzi kolanka. Należy wziąć pod uwagę fakt, że górne kolanko wsuwa się w rurę spustową na głębokość 65 mm, natomiast rura spustowa wsuwa się w wylewkę na głębokość 50 mm. Odległość wylewki od ziemi nie może być mniejsza niż 200 mm. Obejmy montowane są do ściany za pomocą śrub z kotwami rozporowymi. Należy zwrócić uwagę na zachowanie pionu tak aby rura ustawiona była równolegle do ściany. Dociętą na odpowiednią długość (L) rurę spustową skręcamy z wylewką za pomocą wkręta samowiercącego. Najlepiej zrobić to z tyłu, aby nie było widać połączenia. Tak przygotowany element mocujemy w obejmach, skręcając je w taki sposób, aby uniemożliwić wysunięcie się z nich rury spustowej. L maks mm 25 Tabela z orientacyjnymi wartościami długości łącznika pomiędzy kolankami. Rozplanowanie obejm rury spustowej. 8. Konserwacja i uwagi końcowe System rynnowy KANION STAL nie wymaga szczególnych zabiegów kon serwacyjnych, jednak przed zimą i po zimie należy usunąć z rynien i rur spustowych zalegające liście, igliwie lub inne zanieczysz czenia stałe. Osady biologiczne usuwać należy za pomocą specjalnych środków dostępnych w handlu lub za pomocą wody z dodatkiem łagodnego detergentu. Zabiegów konserwacyjnych nie wykonujemy za pomocą urządzeń wykorzystujących do mycia wysokie ciśnienie. Rury spustowej w żadnym wypadku nie można wprowadzać bezpośrednio do kanalizacji. Wydobywające się gazy tworzą bardzo agresywne środowisko (np. metan, siarczek wodoru, amoniak itp.) o silnym działaniu korozyjnym. Żaden element systemu nie może stykać się ani odbierać wody z blach miedzianych. min. 200 mm Schemat rozmieszczenia obejm rury spustowej. Montaż obejmy do ściany odbywa się za pomocą kołka rozporowego i śruby. Obejmę skręcamy ze sobą wkrętami tak, aby rura nie mogła się wysunąć. 8 TELEFON FAX INFOLINIA kontakt_pl@wavin.pl

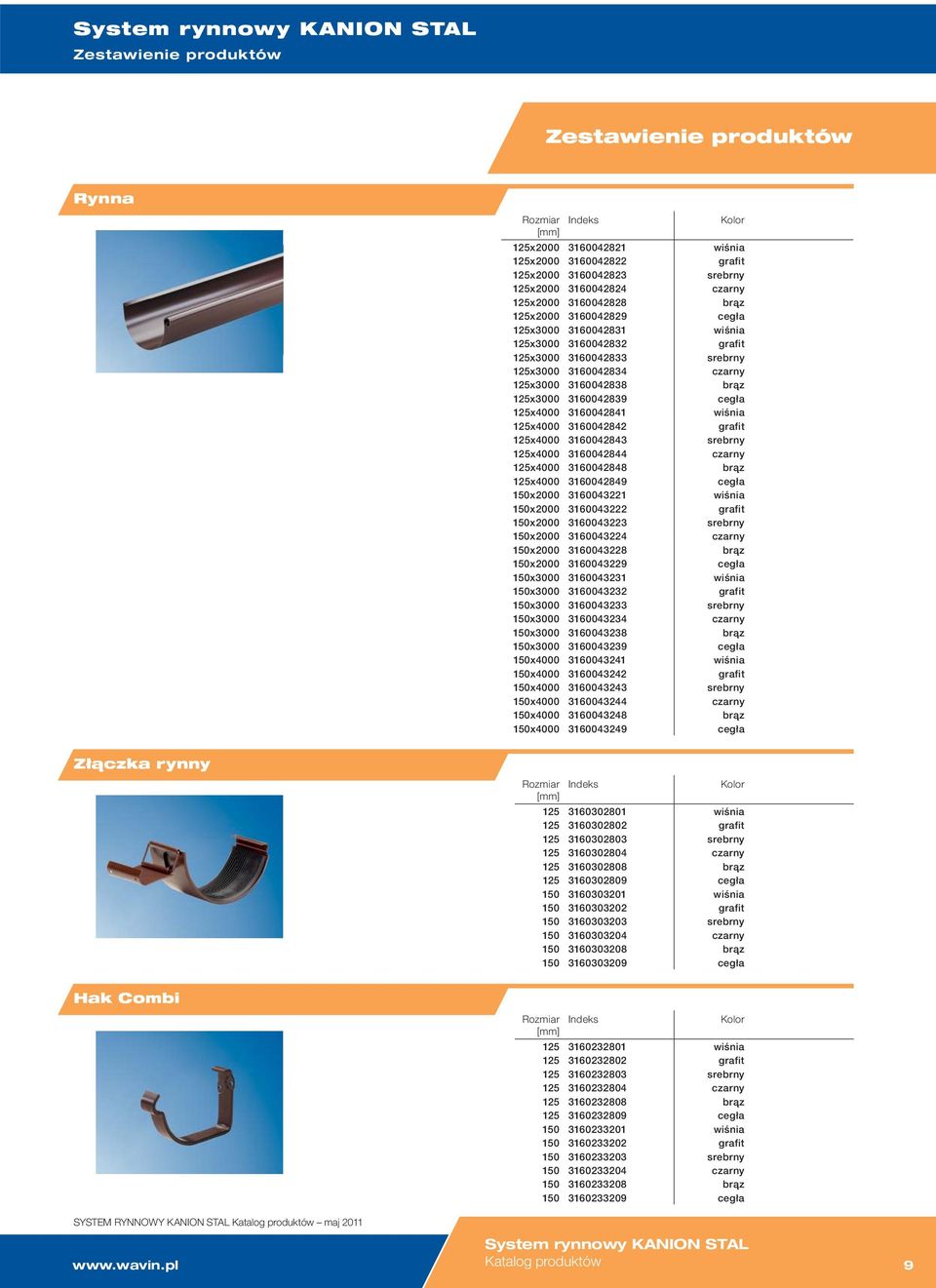

9 Zestawienie produktów Zestawienie produktów Rynna 125x wiśnia 125x grafit 125x srebrny 125x czarny 125x brąz 125x cegła 125x wiśnia 125x grafit 125x srebrny 125x czarny 125x brąz 125x cegła 125x wiśnia 125x grafit 125x srebrny 125x czarny 125x brąz 125x cegła 150x wiśnia 150x grafit 150x srebrny 150x czarny 150x brąz 150x cegła 150x wiśnia 150x grafit 150x srebrny 150x czarny 150x brąz 150x cegła 150x wiśnia 150x grafit 150x srebrny 150x czarny 150x brąz 150x cegła Złączka rynny wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła Hak Combi SYSTEM RYNNOWY KANION STAL Katalog produktów maj wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła System rynnowy KANION STAL Katalog produktów 9

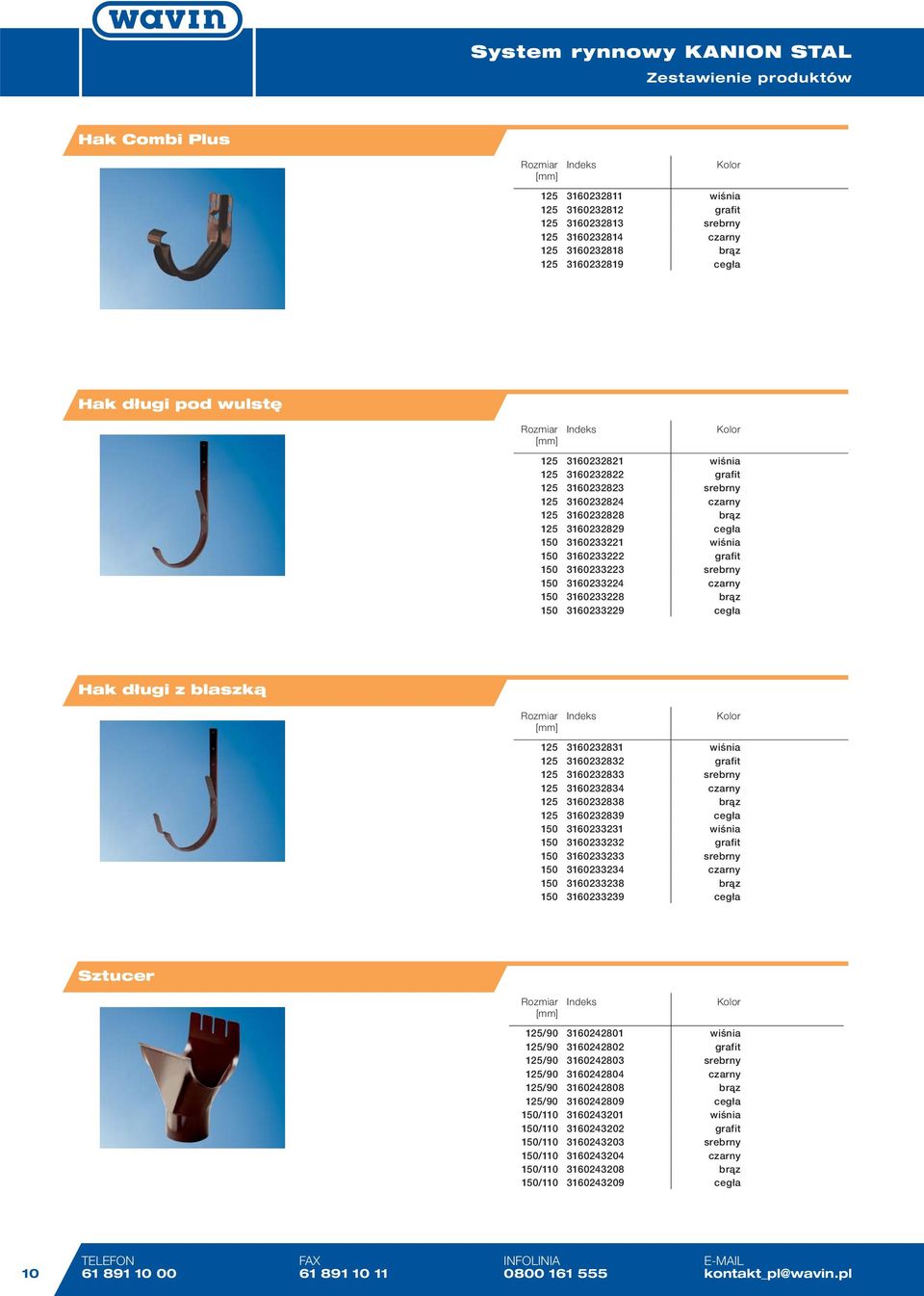

10 Zestawienie produktów Hak Combi Plus wiśnia grafit srebrny czarny brąz cegła Hak długi pod wulstę wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła Hak długi z blaszką wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła Sztucer 125/ wiśnia 125/ grafit 125/ srebrny 125/ czarny 125/ brąz 125/ cegła 150/ wiśnia 150/ grafit 150/ srebrny 150/ czarny 150/ brąz 150/ cegła 10 TELEFON FAX INFOLINIA kontakt_pl@wavin.pl

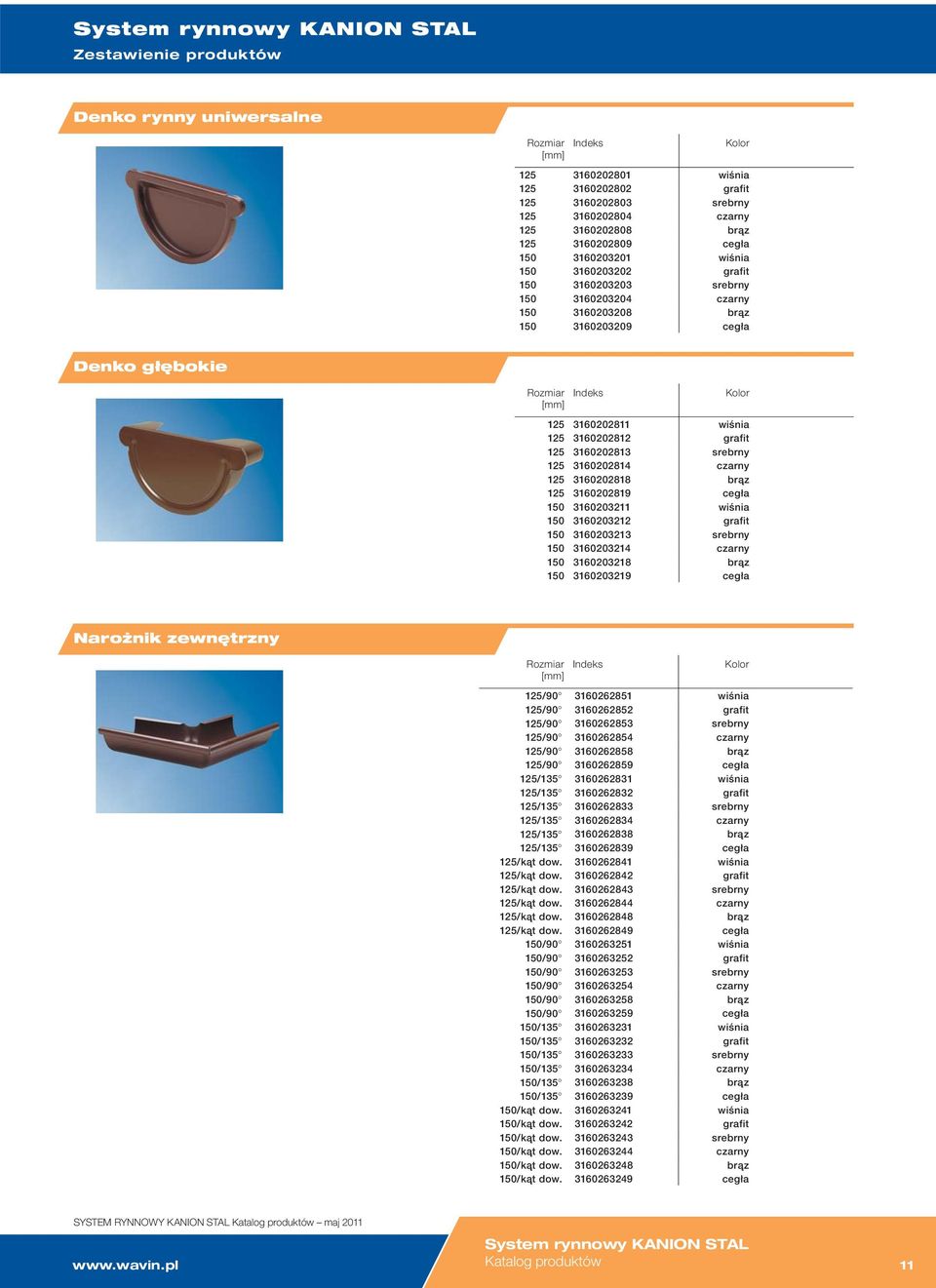

11 Zestawienie produktów Denko rynny uniwersalne wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła Denko głębokie wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła Narożnik zewnętrzny 125/ wiśnia 125/ grafit 125/ srebrny 125/ czarny 125/ brąz 125/ cegła 125/ wiśnia 125/ grafit 125/ srebrny 125/ czarny 125/ brąz 125/ cegła 125/kąt dow wiśnia 125/kąt dow grafit 125/kąt dow srebrny 125/kąt dow czarny 125/kąt dow brąz 125/kąt dow cegła 150/ wiśnia 150/ grafit 150/ srebrny 150/ czarny 150/ brąz 150/ cegła 150/ wiśnia 150/ grafit 150/ srebrny 150/ czarny 150/ brąz 150/ cegła 150/kąt dow wiśnia 150/kąt dow grafit 150/kąt dow srebrny 150/kąt dow czarny 150/kąt dow brąz 150/kąt dow cegła SYSTEM RYNNOWY KANION STAL Katalog produktów maj System rynnowy KANION STAL Katalog produktów 11

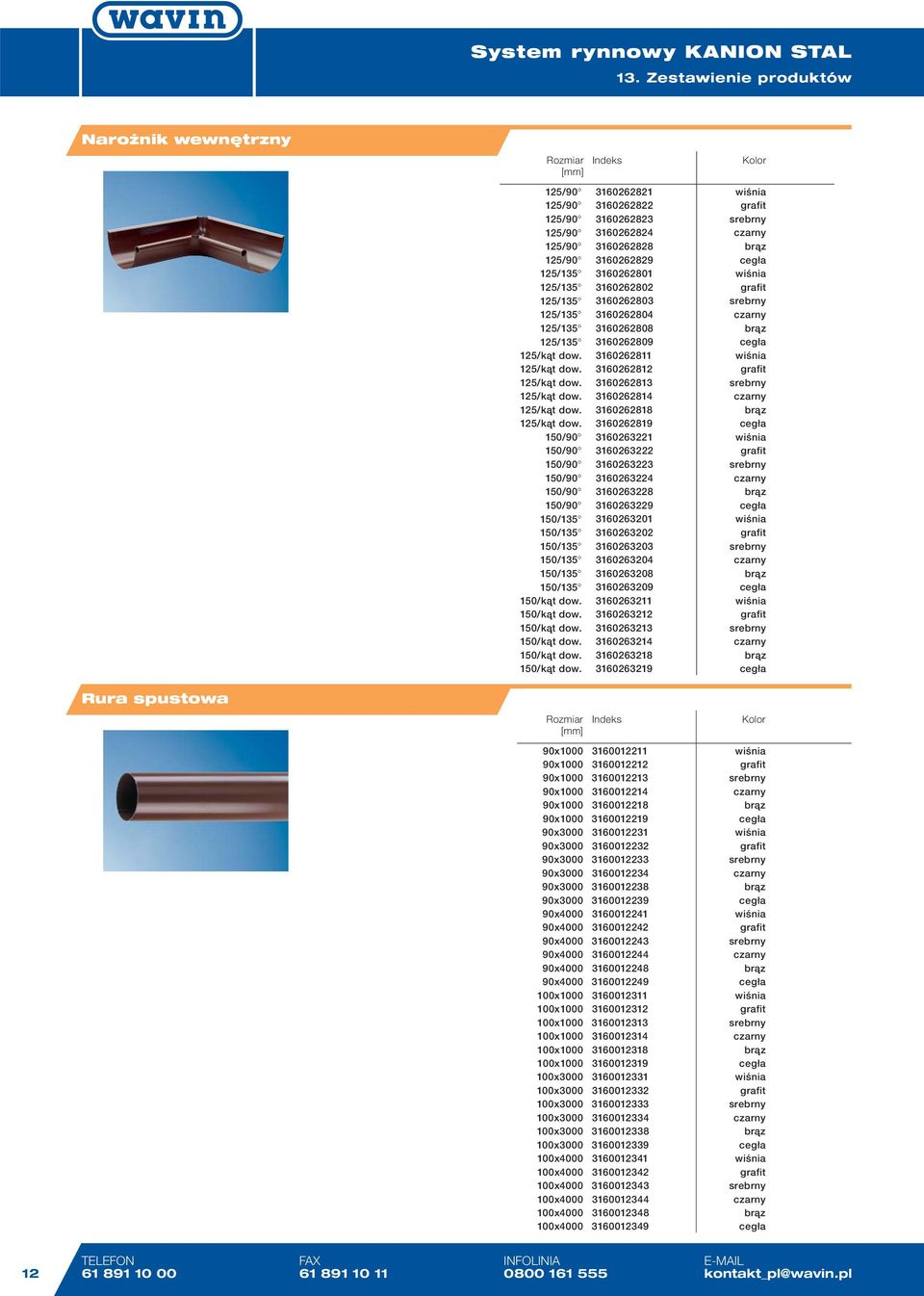

12 13. Zestawienie produktów Narożnik wewnętrzny Rura spustowa 125/ wiśnia 125/ grafit 125/ srebrny 125/ czarny 125/ brąz 125/ cegła 125/ wiśnia 125/ grafit 125/ srebrny 125/ czarny 125/ brąz 125/ cegła 125/kąt dow wiśnia 125/kąt dow grafit 125/kąt dow srebrny 125/kąt dow czarny 125/kąt dow brąz 125/kąt dow cegła 150/ wiśnia 150/ grafit 150/ srebrny 150/ czarny 150/ brąz 150/ cegła 150/ wiśnia 150/ grafit 150/ srebrny 150/ czarny 150/ brąz 150/ cegła 150/kąt dow wiśnia 150/kąt dow grafit 150/kąt dow srebrny 150/kąt dow czarny 150/kąt dow brąz 150/kąt dow cegła 90x wiśnia 90x grafit 90x srebrny 90x czarny 90x brąz 90x cegła 90x wiśnia 90x grafit 90x srebrny 90x czarny 90x brąz 90x cegła 90x wiśnia 90x grafit 90x srebrny 90x czarny 90x brąz 90x cegła 100x wiśnia 100x grafit 100x srebrny 100x czarny 100x brąz 100x cegła 100x wiśnia 100x grafit 100x srebrny 100x czarny 100x brąz 100x cegła 100x wiśnia 100x grafit 100x srebrny 100x czarny 100x brąz 100x cegła 12 TELEFON FAX INFOLINIA

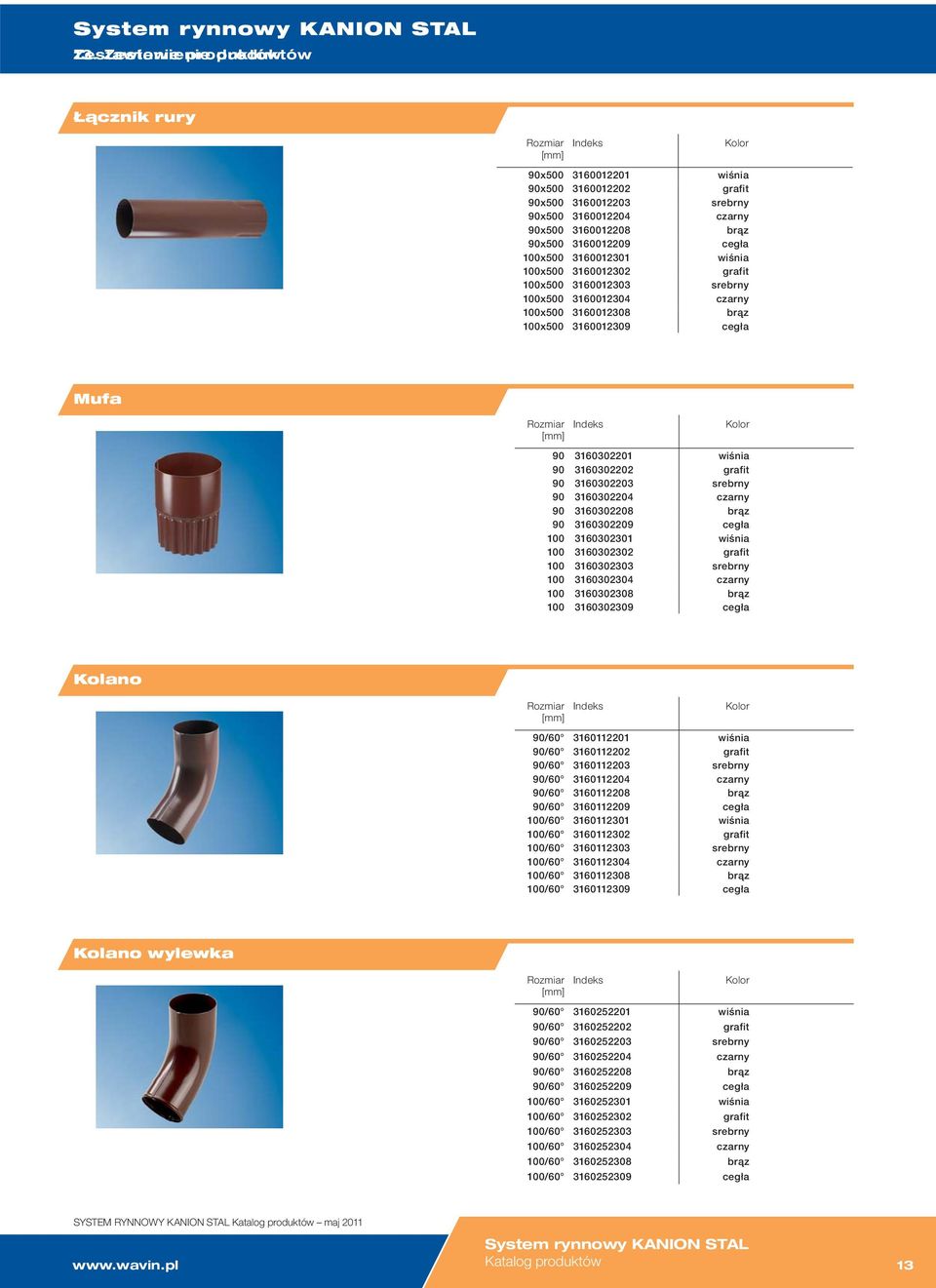

13 13. Zestawienie produktów ącznik rury 90x wiśnia 90x grafit 90x srebrny 90x czarny 90x brąz 90x cegła 100x wiśnia 100x grafit 100x srebrny 100x czarny 100x brąz 100x cegła Mufa wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła Kolano 90/ wiśnia 90/ grafit 90/ srebrny 90/ czarny 90/ brąz 90/ cegła 100/ wiśnia 100/ grafit 100/ srebrny 100/ czarny 100/ brąz 100/ cegła Kolano wylewka 90/ wiśnia 90/ grafit 90/ srebrny 90/ czarny 90/ brąz 90/ cegła 100/ wiśnia 100/ grafit 100/ srebrny 100/ czarny 100/ brąz 100/ cegła SYSTEM RYNNOWY KANION STAL Katalog produktów maj System rynnowy KANION STAL Katalog produktów 13

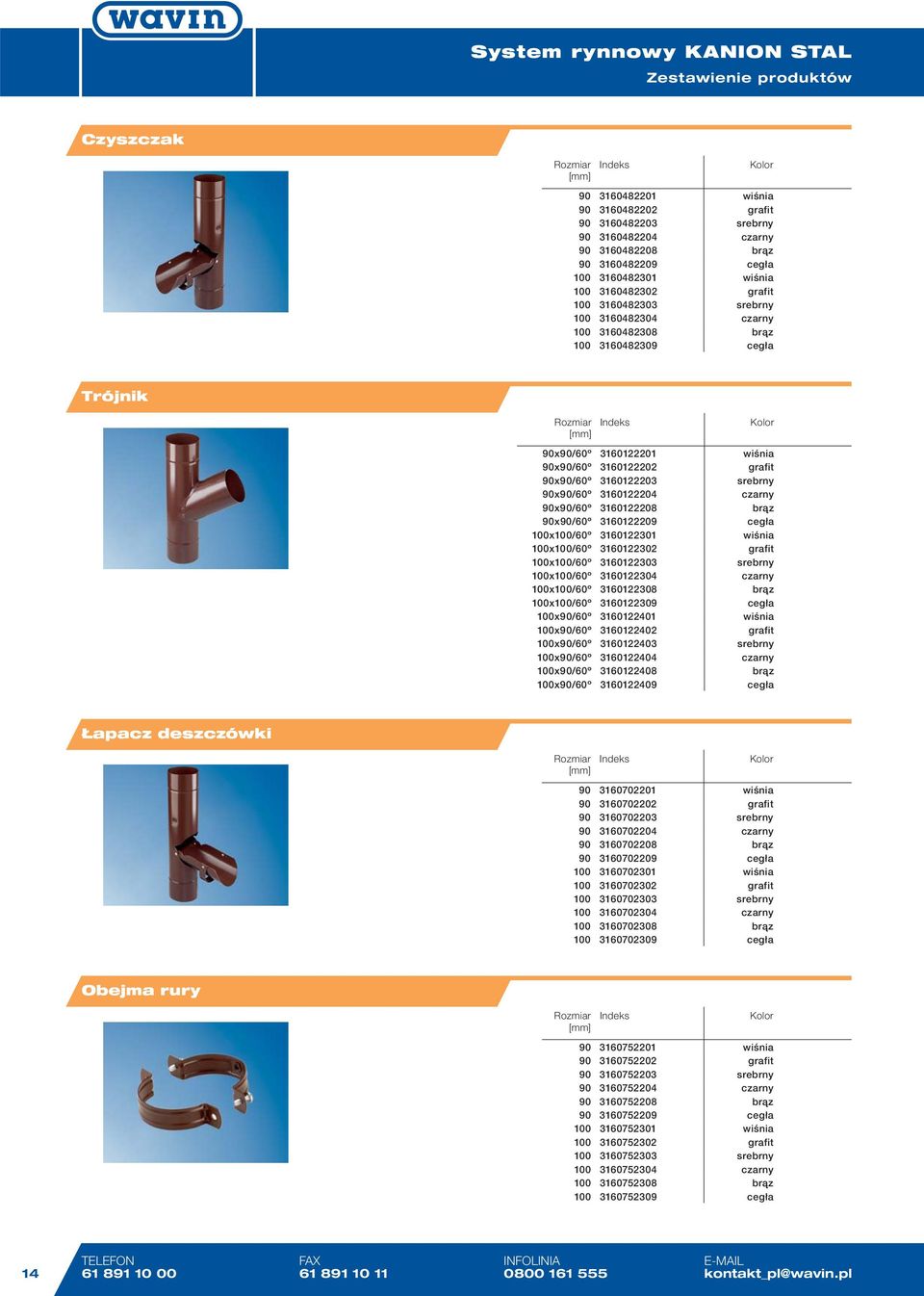

14 Zestawienie produktów Czyszczak wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła Trójnik 90x90/60º wiśnia 90x90/60º grafit 90x90/60º srebrny 90x90/60º czarny 90x90/60º brąz 90x90/60º cegła 100x100/60º wiśnia 100x100/60º grafit 100x100/60º srebrny 100x100/60º czarny 100x100/60º brąz 100x100/60º cegła 100x90/60º wiśnia 100x90/60º grafit 100x90/60º srebrny 100x90/60º czarny 100x90/60º brąz 100x90/60º cegła Łapacz deszczówki wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła Obejma rury wiśnia grafit srebrny czarny brąz cegła wiśnia grafit srebrny czarny brąz cegła 14 TELEFON FAX INFOLINIA

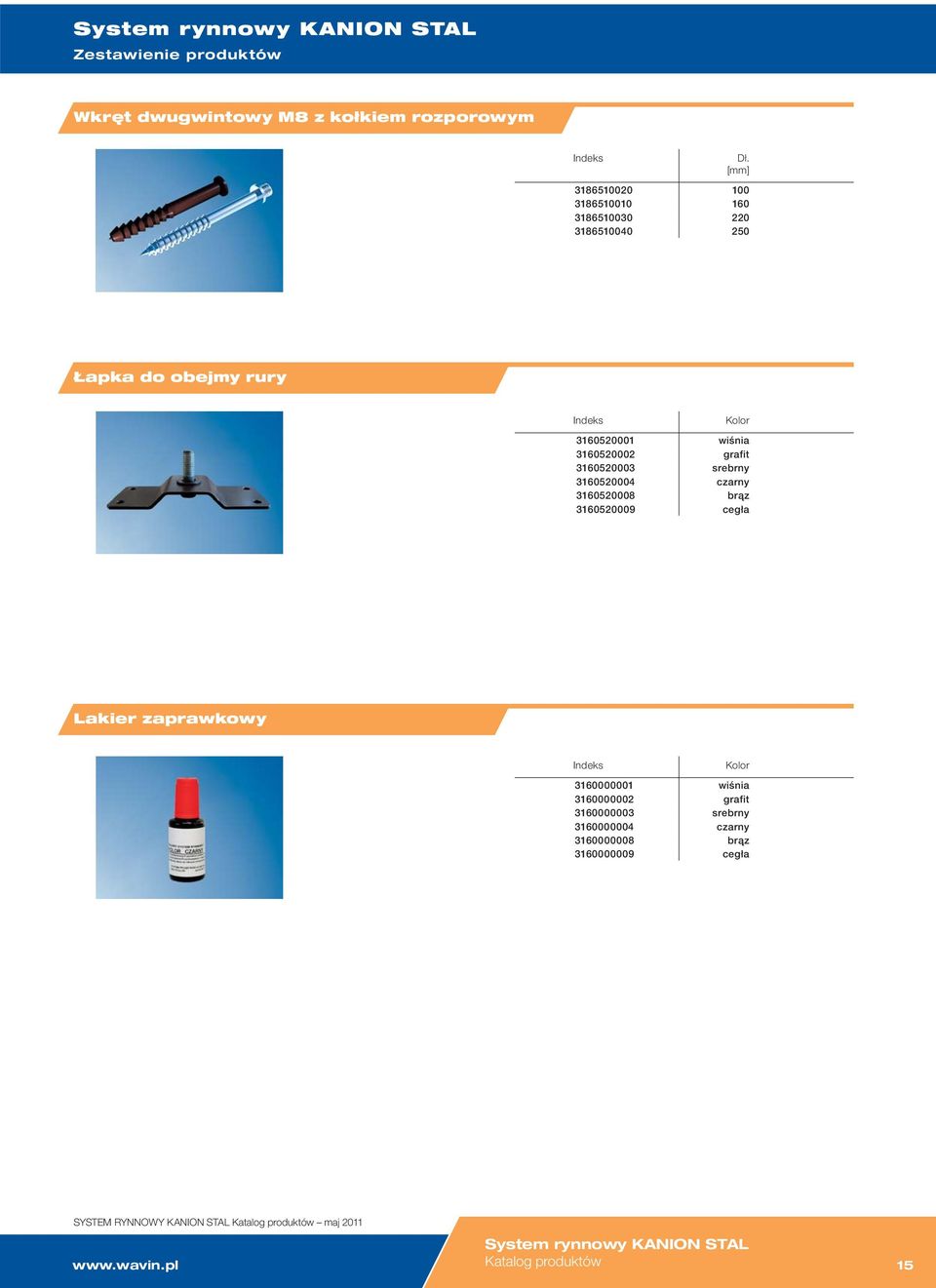

15 Zestawienie produktów Wkręt dwugwintowy M8 z kołkiem rozporowym Dł Łapka do obejmy rury wiśnia grafit srebrny czarny brąz cegła Lakier zaprawkowy wiśnia grafit srebrny czarny brąz cegła SYSTEM RYNNOWY KANION STAL Katalog produktów maj System rynnowy KANION STAL Katalog produktów 15

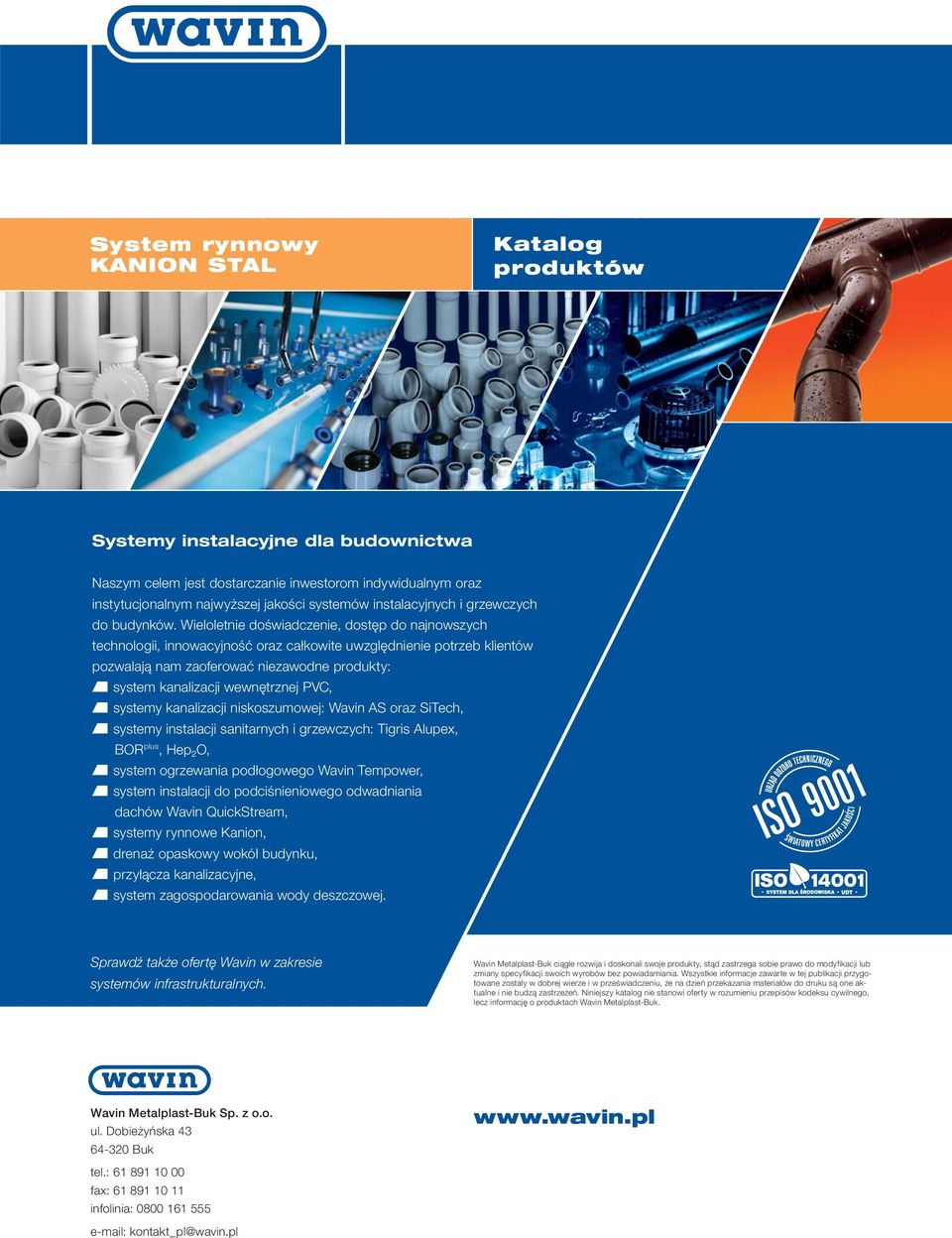

16 System rynnowy KANION STAL Katalog produktów Systemy instalacyjne dla budownictwa Naszym celem jest dostarczanie inwestorom indywidualnym oraz instytucjonalnym najwyższej jakości systemów instalacyjnych i grzewczych do budynków. Wieloletnie doświadczenie, dostęp do najnowszych technologii, innowacyjność oraz całkowite uwzględnienie potrzeb klientów pozwalają nam zaoferować niezawodne produkty: system kanalizacji wewnętrznej PVC, systemy kanalizacji niskoszumowej: Wavin AS oraz SiTech, systemy instalacji sanitarnych i grzewczych: Tigris Alupex, BOR plus, Hep ² O, system ogrzewania podłogowego Wavin Tempower, system instalacji do podciśnieniowego odwadniania dachów Wavin QuickStream, systemy rynnowe Kanion, drenaż opaskowy wokół budynku, przyłącza kanalizacyjne, system zagospodarowania wody deszczowej. Sprawdź także ofertę Wavin w zakresie systemów infrastrukturalnych. Wavin Metalplast-Buk ciągle rozwija i doskonali swoje produkty, stąd zastrzega sobie prawo do modyfikacji lub zmiany specyfikacji swoich wyrobów bez powiadamiania. Wszystkie informacje zawarte w tej publikacji przygotowane zostały w dobrej wierze i w przeświadczeniu, że na dzień przekazania materiałów do druku są one aktualne i nie budzą zastrzeżeń. Niniejszy katalog nie stanowi oferty w rozumieniu przepisów kodeksu cywilnego, lecz informację o produktach Wavin Metalplast-Buk. Wavin Metalplast-Buk Sp. z o.o. ul. Dobieżyńska Buk tel.: fax: infolinia: kontakt_pl@wavin.pl
