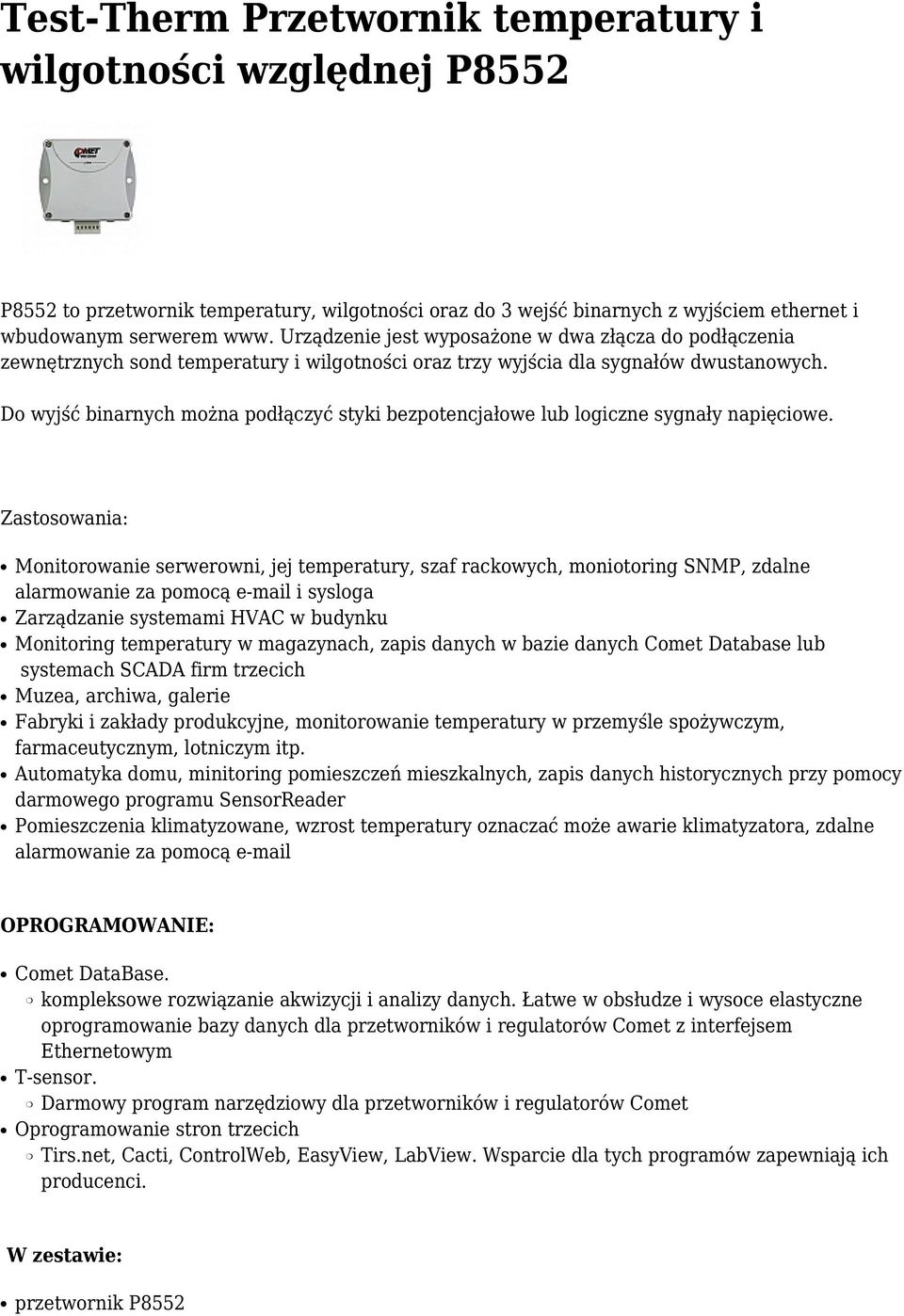

1 Test-Therm Przetwornik temperatury i wilgotności względnej P8552 P8552 to przetwornik temperatury, wilgotności oraz do 3 wejść binarnych z wyjściem ethernet i wbudowanym serwerem www. Urządzenie jest wyposażone w dwa złącza do podłączenia zewnętrznych sond temperatury i wilgotności oraz trzy wyjścia dla sygnałów dwustanowych. Do wyjść binarnych można podłączyć styki bezpotencjałowe lub logiczne sygnały napięciowe. Zastosowania: Monitorowanie serwerowni, jej temperatury, szaf rackowych, moniotoring SNMP, zdalne alarmowanie za pomocą i sysloga Zarządzanie systemami HVAC w budynku Monitoring temperatury w magazynach, zapis danych w bazie danych Comet Database lub systemach SCADA firm trzecich Muzea, archiwa, galerie Fabryki i zakłady produkcyjne, monitorowanie temperatury w przemyśle spożywczym, farmaceutycznym, lotniczym itp. Automatyka domu, minitoring pomieszczeń mieszkalnych, zapis danych historycznych przy pomocy darmowego programu SensorReader Pomieszczenia klimatyzowane, wzrost temperatury oznaczać może awarie klimatyzatora, zdalne alarmowanie za pomocą OPROGRAMOWANIE: Comet DataBase. kompleksowe rozwiązanie akwizycji i analizy danych. Łatwe w obsłudze i wysoce elastyczne oprogramowanie bazy danych dla przetworników i regulatorów Comet z interfejsem Ethernetowym T-sensor. Darmowy program narzędziowy dla przetworników i regulatorów Comet Oprogramowanie stron trzecich Tirs.net, Cacti, ControlWeb, EasyView, LabView. Wsparcie dla tych programów zapewniają ich producenci. W zestawie: przetwornik P8552

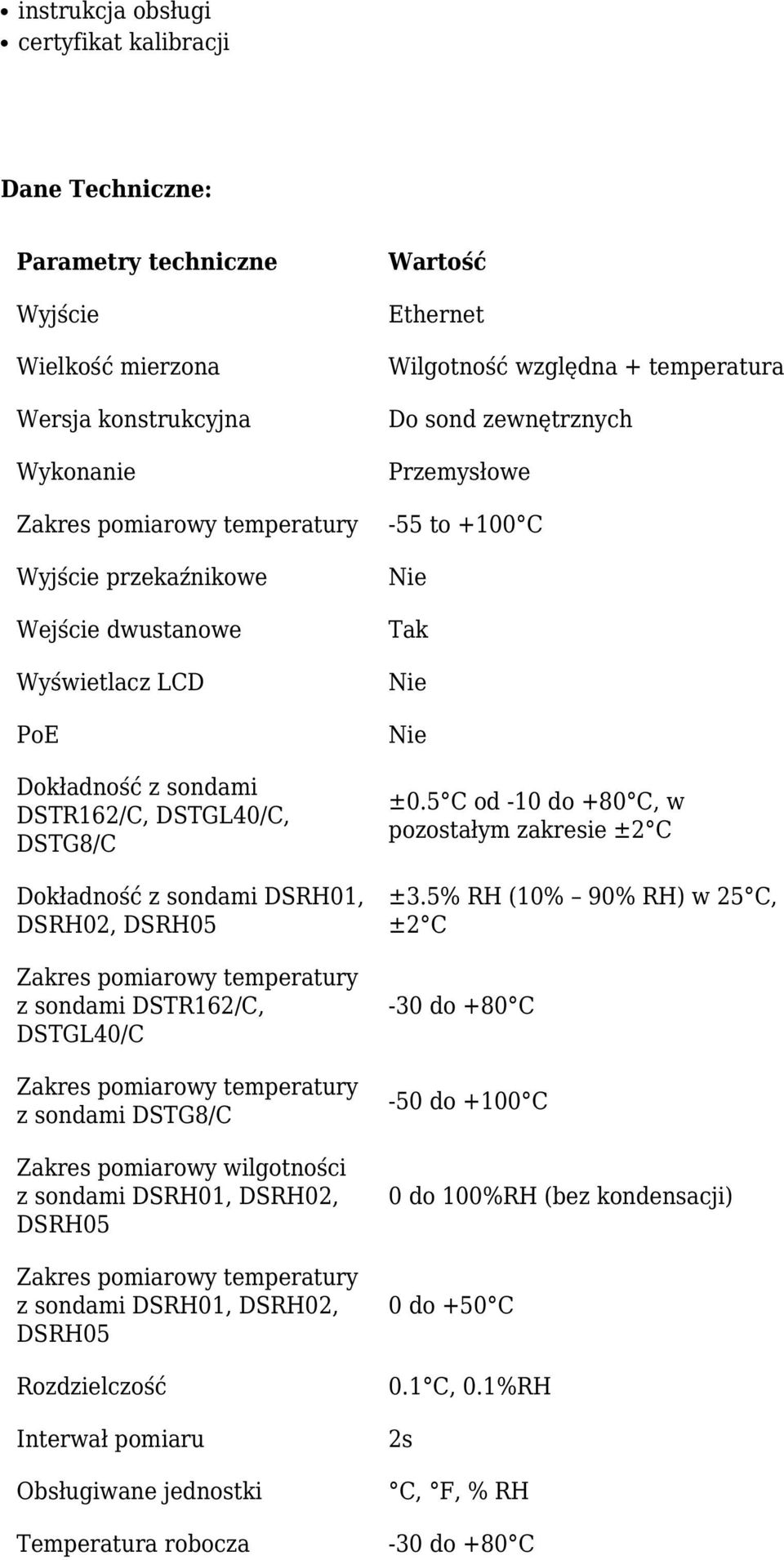

2 instrukcja obsługi certyfikat kalibracji Dane Techniczne: Parametry techniczne Wyjście Wielkość mierzona Wersja konstrukcyjna Wykonanie Wyjście przekaźnikowe Wejście dwustanowe Wyświetlacz LCD PoE Dokładność z sondami DSTR162/C, DSTGL40/C, DSTG8/C Dokładność z sondami DSRH01, DSRH02, DSRH05 z sondami DSTR162/C, DSTGL40/C z sondami DSTG8/C Zakres pomiarowy wilgotności z sondami DSRH01, DSRH02, DSRH05 z sondami DSRH01, DSRH02, DSRH05 Rozdzielczość Interwał pomiaru Obsługiwane jednostki Temperatura robocza Wartość Ethernet Wilgotność względna + temperatura Do sond zewnętrznych Przemysłowe -55 to +100 C Nie Tak Nie Nie ±0.5 C od -10 do +80 C, w pozostałym zakresie ±2 C ±3.5% RH (10% 90% RH) w 25 C, ±2 C -30 do +80 C -50 do +100 C 0 do 100%RH (bez kondensacji) 0 do +50 C 0.1 C, 0.1%RH 2s C, F, % RH -30 do +80 C

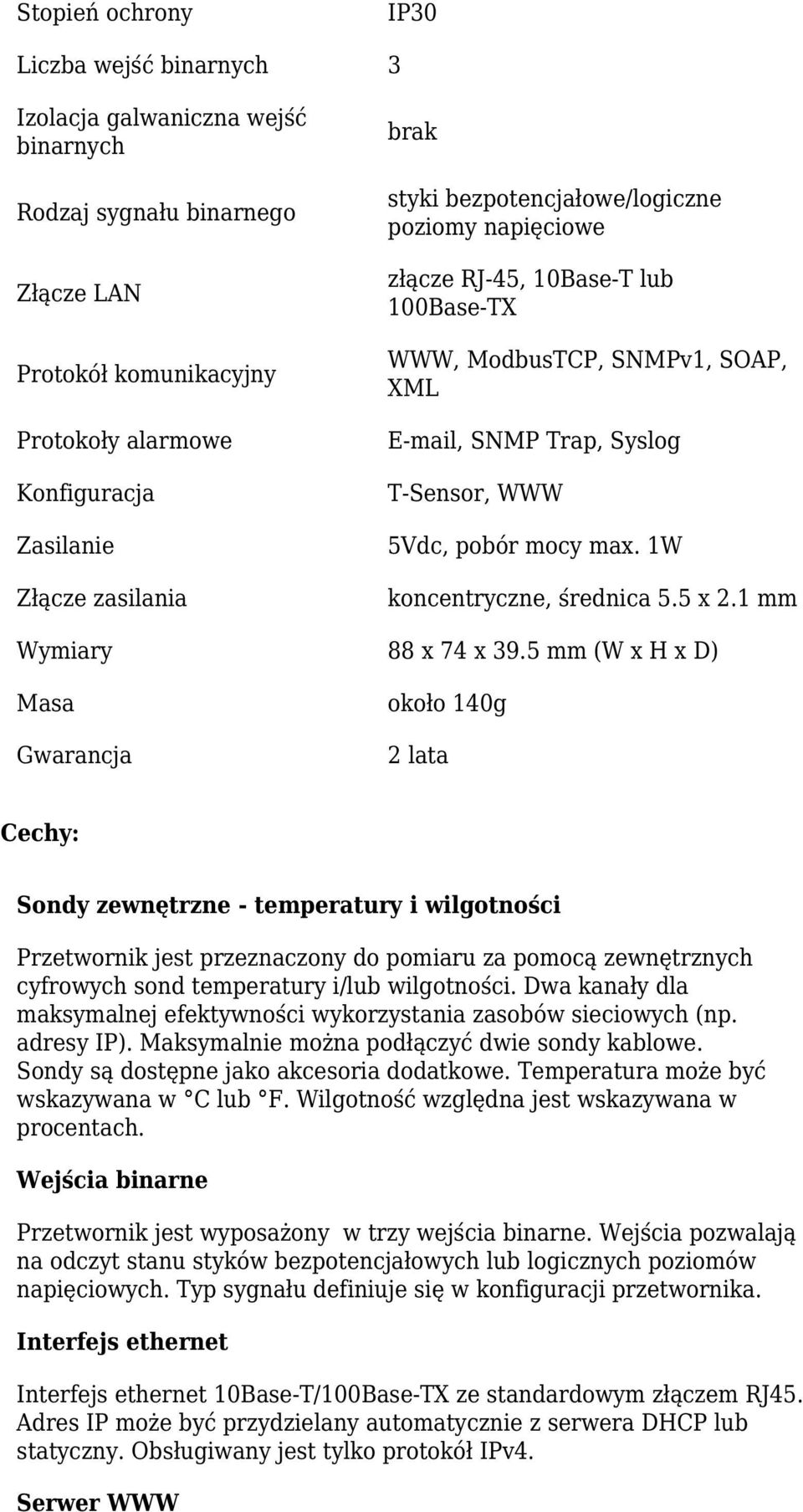

3 Stopień ochrony IP30 Liczba wejść binarnych 3 Izolacja galwaniczna wejść binarnych Rodzaj sygnału binarnego Złącze LAN Protokół komunikacyjny Protokoły alarmowe Konfiguracja Zasilanie Złącze zasilania brak styki bezpotencjałowe/logiczne poziomy napięciowe złącze RJ-45, 10Base-T lub 100Base-TX WWW, ModbusTCP, SNMPv1, SOAP, XML , SNMP Trap, Syslog T-Sensor, WWW 5Vdc, pobór mocy max. 1W koncentryczne, średnica 5.5 x 2.1 mm Wymiary 88 x 74 x 39.5 mm (W x H x D) Masa Gwarancja około 140g 2 lata Cechy: Sondy zewnętrzne - temperatury i wilgotności Przetwornik jest przeznaczony do pomiaru za pomocą zewnętrznych cyfrowych sond temperatury i/lub wilgotności. Dwa kanały dla maksymalnej efektywności wykorzystania zasobów sieciowych (np. adresy IP). Maksymalnie można podłączyć dwie sondy kablowe. Sondy są dostępne jako akcesoria dodatkowe. Temperatura może być wskazywana w C lub F. Wilgotność względna jest wskazywana w procentach. Wejścia binarne Przetwornik jest wyposażony w trzy wejścia binarne. Wejścia pozwalają na odczyt stanu styków bezpotencjałowych lub logicznych poziomów napięciowych. Typ sygnału definiuje się w konfiguracji przetwornika. Interfejs ethernet Interfejs ethernet 10Base-T/100Base-TX ze standardowym złączem RJ45. Adres IP może być przydzielany automatycznie z serwera DHCP lub statyczny. Obsługiwany jest tylko protokół IPv4. Serwer WWW

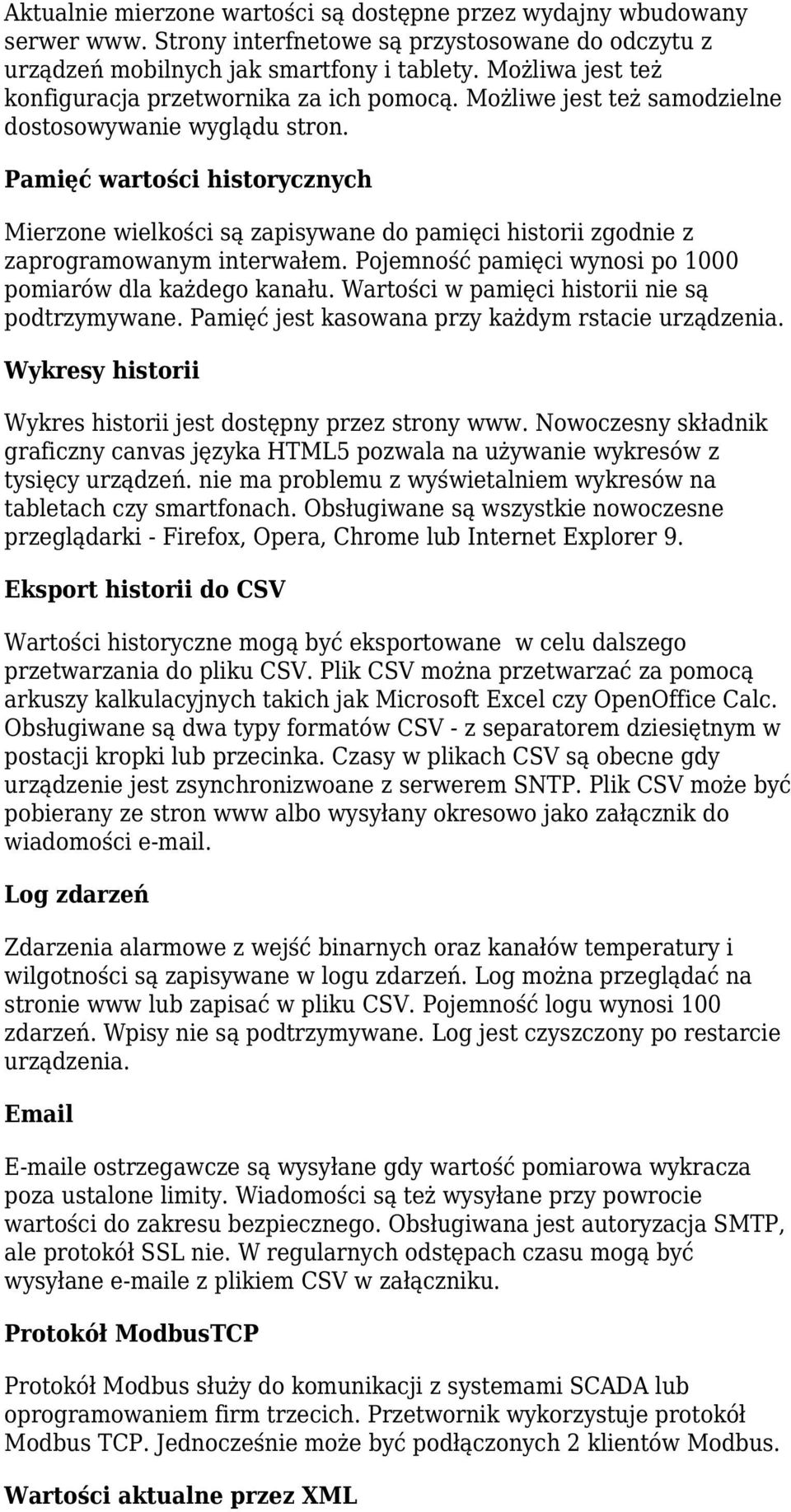

4 Aktualnie mierzone wartości są dostępne przez wydajny wbudowany serwer www. Strony interfnetowe są przystosowane do odczytu z urządzeń mobilnych jak smartfony i tablety. Możliwa jest też konfiguracja przetwornika za ich pomocą. Możliwe jest też samodzielne dostosowywanie wyglądu stron. Pamięć wartości historycznych Mierzone wielkości są zapisywane do pamięci historii zgodnie z zaprogramowanym interwałem. Pojemność pamięci wynosi po 1000 pomiarów dla każdego kanału. Wartości w pamięci historii nie są podtrzymywane. Pamięć jest kasowana przy każdym rstacie urządzenia. Wykresy historii Wykres historii jest dostępny przez strony www. Nowoczesny składnik graficzny canvas języka HTML5 pozwala na używanie wykresów z tysięcy urządzeń. nie ma problemu z wyświetalniem wykresów na tabletach czy smartfonach. Obsługiwane są wszystkie nowoczesne przeglądarki - Firefox, Opera, Chrome lub Internet Explorer 9. Eksport historii do CSV Wartości historyczne mogą być eksportowane w celu dalszego przetwarzania do pliku CSV. Plik CSV można przetwarzać za pomocą arkuszy kalkulacyjnych takich jak Microsoft Excel czy OpenOffice Calc. Obsługiwane są dwa typy formatów CSV - z separatorem dziesiętnym w postacji kropki lub przecinka. Czasy w plikach CSV są obecne gdy urządzenie jest zsynchronizwoane z serwerem SNTP. Plik CSV może być pobierany ze stron www albo wysyłany okresowo jako załącznik do wiadomości . Log zdarzeń Zdarzenia alarmowe z wejść binarnych oraz kanałów temperatury i wilgotności są zapisywane w logu zdarzeń. Log można przeglądać na stronie www lub zapisać w pliku CSV. Pojemność logu wynosi 100 zdarzeń. Wpisy nie są podtrzymywane. Log jest czyszczony po restarcie urządzenia. e ostrzegawcze są wysyłane gdy wartość pomiarowa wykracza poza ustalone limity. Wiadomości są też wysyłane przy powrocie wartości do zakresu bezpiecznego. Obsługiwana jest autoryzacja SMTP, ale protokół SSL nie. W regularnych odstępach czasu mogą być wysyłane e z plikiem CSV w załączniku. Protokół ModbusTCP Protokół Modbus służy do komunikacji z systemami SCADA lub oprogramowaniem firm trzecich. Przetwornik wykorzystuje protokół Modbus TCP. Jednocześnie może być podłączonych 2 klientów Modbus. Wartości aktualne przez XML

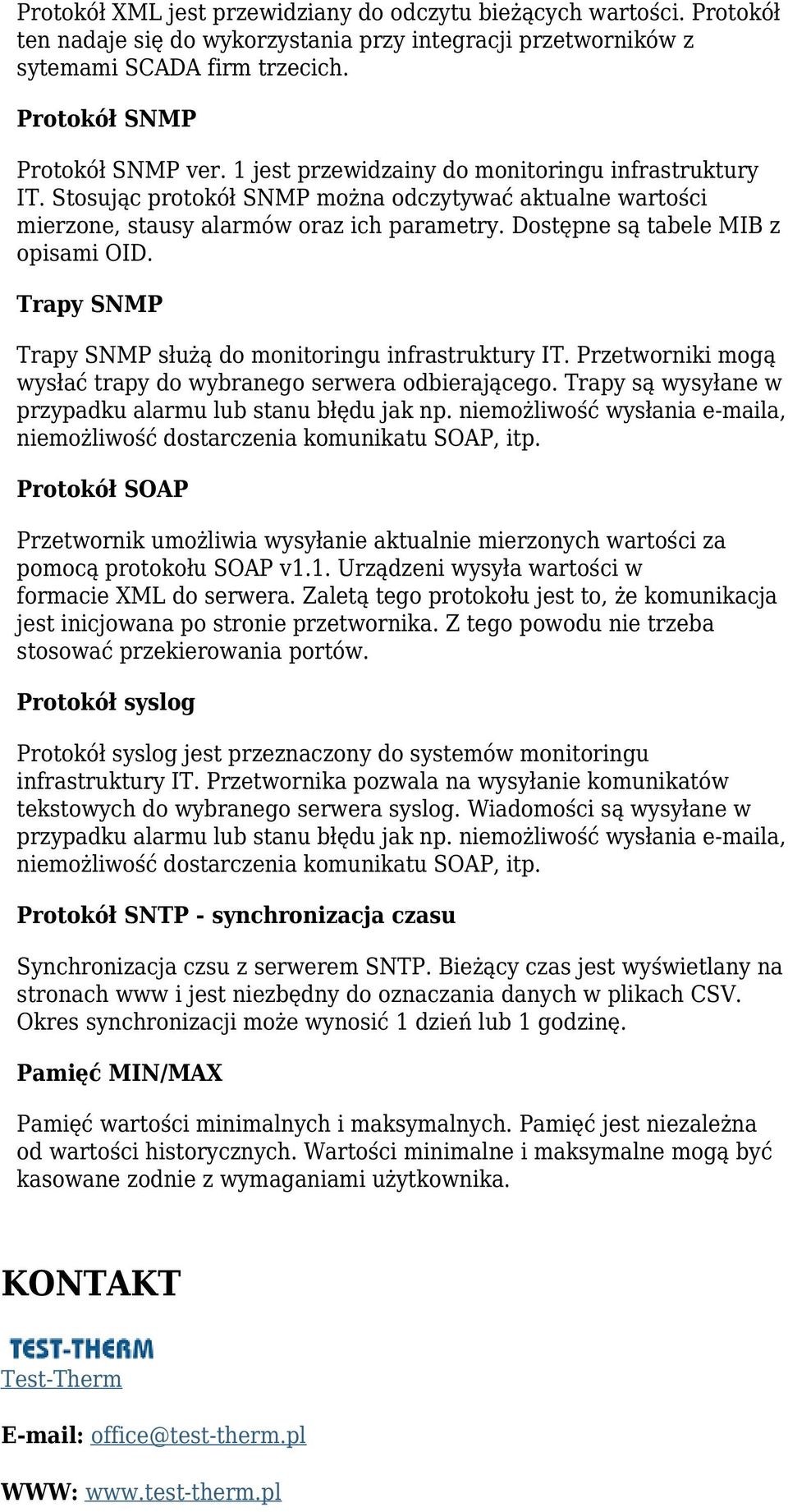

5 Protokół XML jest przewidziany do odczytu bieżących wartości. Protokół ten nadaje się do wykorzystania przy integracji przetworników z sytemami SCADA firm trzecich. Protokół SNMP Protokół SNMP ver. 1 jest przewidzainy do monitoringu infrastruktury IT. Stosując protokół SNMP można odczytywać aktualne wartości mierzone, stausy alarmów oraz ich parametry. Dostępne są tabele MIB z opisami OID. Trapy SNMP Trapy SNMP służą do monitoringu infrastruktury IT. Przetworniki mogą wysłać trapy do wybranego serwera odbierającego. Trapy są wysyłane w przypadku alarmu lub stanu błędu jak np. niemożliwość wysłania a, niemożliwość dostarczenia komunikatu SOAP, itp. Protokół SOAP Przetwornik umożliwia wysyłanie aktualnie mierzonych wartości za pomocą protokołu SOAP v1.1. Urządzeni wysyła wartości w formacie XML do serwera. Zaletą tego protokołu jest to, że komunikacja jest inicjowana po stronie przetwornika. Z tego powodu nie trzeba stosować przekierowania portów. Protokół syslog Protokół syslog jest przeznaczony do systemów monitoringu infrastruktury IT. Przetwornika pozwala na wysyłanie komunikatów tekstowych do wybranego serwera syslog. Wiadomości są wysyłane w przypadku alarmu lub stanu błędu jak np. niemożliwość wysłania a, niemożliwość dostarczenia komunikatu SOAP, itp. Protokół SNTP - synchronizacja czasu Synchronizacja czsu z serwerem SNTP. Bieżący czas jest wyświetlany na stronach www i jest niezbędny do oznaczania danych w plikach CSV. Okres synchronizacji może wynosić 1 dzień lub 1 godzinę. Pamięć MIN/MAX Pamięć wartości minimalnych i maksymalnych. Pamięć jest niezależna od wartości historycznych. Wartości minimalne i maksymalne mogą być kasowane zodnie z wymaganiami użytkownika. KONTAKT Test-Therm office@test-therm.pl WWW:

6 Tel: Fax: Adres: Friedleina Kraków
