1 NARZĘDZIA I AKCESORIA

2 WIGMORS Narzędzia i akcesoria SPIS TREŚCI CZĘŚĆ A (NARZĘDZIA MASTERCOOL) 1. URZĄDZENIA DO NAPEŁNIANIA I ODZYSKU 2 Stacje napełniania 2 Stacja odzysku Stacja odzysku Pompy próżniowe 3 Grzałka do butli ( ) 3 Waga elektroniczna Accu-Charge II (98210-A) 4 Moduł sterujący (98211-A) 4 Waga elektroniczna Smart-Charge ( ) 5 Urządzenie do recyklingu czynników chłodniczych (69500) 5 2. WYKRYWACZE NIESZCZELNOŚCI UV (ZESTAWY) C C C C Narzędzia do roztłaczania rur (70049, 70048, 70040, 70046, 70047) 14 Zestaw do kielichowania i roztłaczania rur (70053) 15 Giętarki do rur 15 Sprężyny do gięcia rur 15 Obcinaki do rur 16 Gradownice (71685, 70085) 16 Szczypce do zaciskania rur NARZĘDZIA DO WYMIANY WENTYLI (przyrząd dla czynnika R410A) (zestaw z termometrem) 17 Akcesoria NARZĘDZIA DO SERWISOWANIA WĘŻY 18 Przyrząd do hydraulicznego zaciskania końcówek węży Hydra-Krimp (71500) 18 Przyrząd zaciskania końcówek węży (71550) 18 Zestaw do demontażu węży (93000) 19 Szczypce tnące do węży (80011, 80013) LAMPY UV MACH IV Zestaw UV ( ) 7 Akumulator do lampy (53413) 7 Ładowarka do akumulatora lampy ( ) 7 4. DOZOWNIKI BARWNIKA UV / OLEJU CHŁODNICZEGO 7 Dozownik przelotowy (90375) A 8 5. BARWNIKI UV 8 6. WYKRYWA CZE NIESZCZELNOŚCI ELEKTRONICZNE ORAZ 2 w i Wykrywacz gazów łatwopalnych ( ) AKCESORIA I CZĘŚCI DO WYKRYWACZY NIESZCZELNOŚCI 11 Zmywacz barwnika (53314) 11 Okulary wzmacniająco - ochronne (92398) NARZĘDZIA DO OBRÓBKI RUR 12 Hydra Swage - zestaw do hydraulicznego rozszerzania rur 12 Zestaw do hydraulicznego rozszerzania i kielichowania (71700) 13 Zestaw do hydraulicznego kielichowania rur (71475) 13 Narzędzia do kielichowania rur (70051, M, 70052, 70057, M, 70058, M) MANOMETRY 19 Manometry 19 Osłony manometrów ELEKTRONICZNE ZESTAWY MANOMETRÓW 20 Elektroniczny zestawy manometrów ALUMINIOWE ZESTAWY MANOMETRÓ W Z ZAWO RAMI KULOWYMI 21 Zestawy 4-zaworowe 21 Zestawy 2-zaworowe ALUMINIOWE ZESTAWY MANOMETRÓ W Z ZAWORAMI TŁOKOWYMI (2-zaworowe) MOSIĘŻNE ZESTAWY MANOMETRÓW Z ZAWORAMI TŁOKOWY MI WĘŻE 25 Węże ze złączami standardowymi 25 Węże z automatycznymi zaworami odcinającymi 25 Węże z ręcznym zaworem odcinającym 25 Węże dla czynnika R410A AUTOMATYCZNE I RĘCZNE ZAWORY ODCINAJĄCE 26 Ręczne zawory odcinające, kątowe 26 Ręczne zawory odcinające, proste 26 Ręczny zawór odcinający, bez węża (90430) 26 Automatyczne zawory odcinające 26 Części do węży i zaworów odcinających SZYBKOZŁĄCZA, ZAWORY REGULUJĄCE 27 Szybkozłącza standardowe 27 Szybkozłącza manualne 27 Szybkozłącza E-Z Snap 27 Zawory regulujące 27

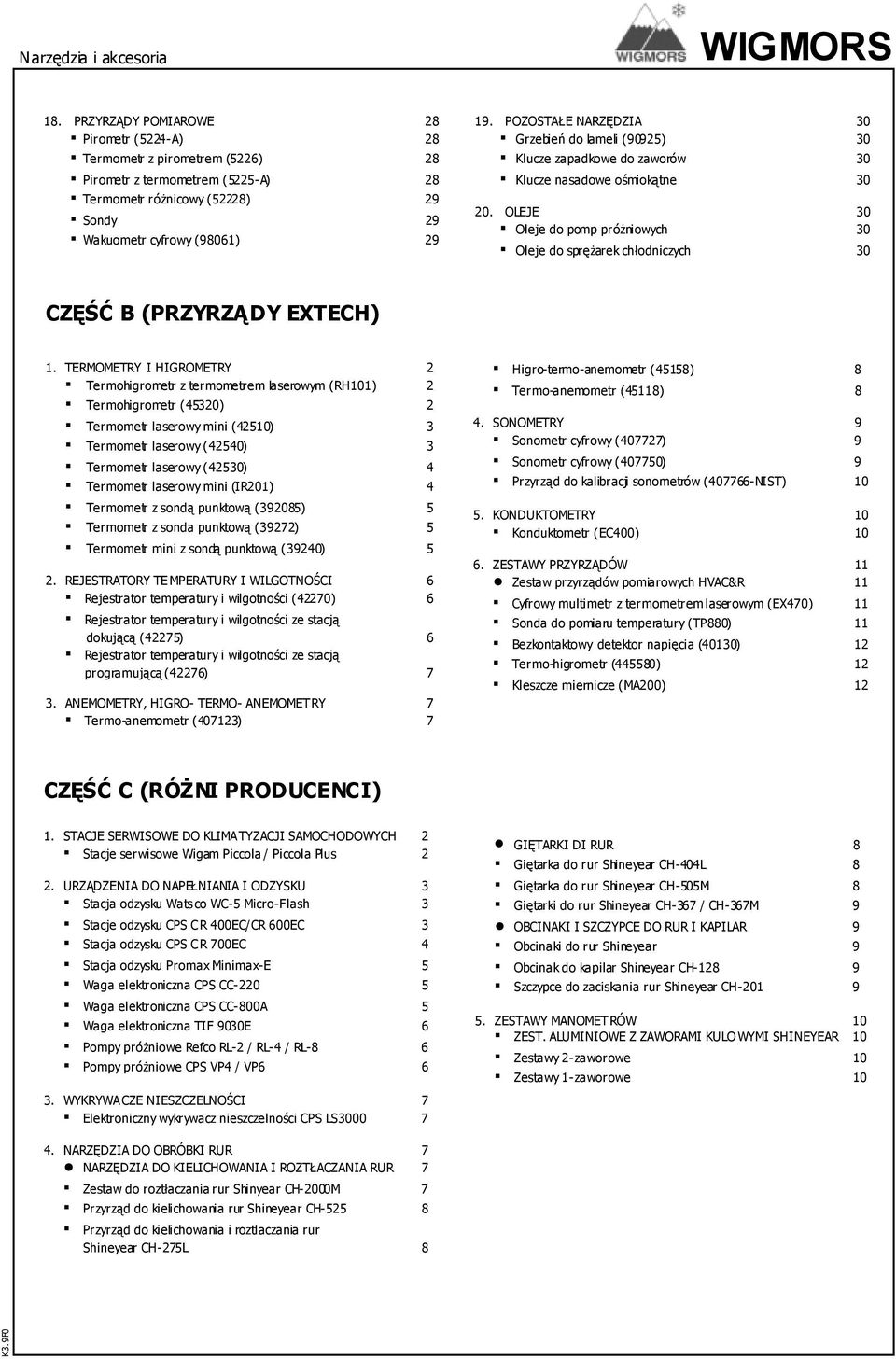

3 Narzędzia i akcesoria WIGMORS 18. PRZYRZĄDY POMIAROWE 28 Pirometr (5224-A) 28 Termometr z pirometrem (5226) 28 Pirometr z termometrem (5225-A) 28 Termometr różnicowy (52228) 29 Sondy 29 Wakuometr cyfrowy (98061) POZOSTAŁE NARZĘDZIA 30 Grzebień do lameli (90925) 30 Klucze zapadkowe do zaworów 30 Klucze nasadowe ośmiokątne OLEJE 30 Oleje do pomp próżniowych 30 Oleje do sprężarek chłodniczych 30 CZĘŚĆ B (PRZYRZĄDY EXTECH) 1. TERMOMETRY I HIGROMETRY 2 Termohigrometr z termometrem laserowym (RH101) 2 Termohigrometr (45320) 2 Termometr laserowy mini (42510) 3 Termometr laserowy (42540) 3 Termometr laserowy (42530) 4 Termometr laserowy mini (IR201) 4 Termometr z sondą punktową (392085) 5 Termometr z sonda punktową (39272) 5 Termometr mini z sondą punktową (39240) 5 2. REJESTRATORY TE MPERATURY I WILGOTNOŚCI 6 Rejestrator temperatury i wilgotności (42270) 6 Rejestrator temperatury i wilgotności ze stacją dokującą (42275) 6 Rejestrator temperatury i wilgotności ze stacją programującą (42276) 7 3. ANEMOMETRY, HIGRO- TERMO- ANEMOMET RY 7 Termo-anemometr (407123) 7 Higro-termo-anemometr (45158) 8 Termo-anemometr (45118) 8 4. SONOMETRY 9 Sonometr cyfrowy (407727) 9 Sonometr cyfrowy (407750) 9 Przyrząd do kalibracji sonometrów ( NIST) KONDUKTOMETRY 10 Konduktometr (EC400) ZESTAWY PRZYRZĄDÓW 11 Zestaw przyrządów pomiarowych HVAC&R 11 Cyfrowy multimetr z termometrem laserowym (EX470) 11 Sonda do pomiaru temperatury (TP880) 11 Bezkontaktowy detektor napięcia (40130) 12 Termo-higrometr (445580) 12 Kleszcze miernicze (MA200) 12 CZĘŚĆ C (RÓŻNI PRODUCENCI) 1. STACJE SERWISOWE DO KLIMA TYZACJI SAMOCHODOWYCH 2 Stacje serwisowe Wigam Piccola / Piccola Plus 2 2. URZĄDZENIA DO NAPEŁNIANIA I ODZYSKU 3 Stacja odzysku Wats co WC-5 Micro-Flash 3 Stacje odzysku CPS CR 400EC/CR 600EC 3 Stacja odzysku CPS CR 700EC 4 Stacja odzysku Promax Minimax-E 5 Waga elektroniczna CPS CC Waga elektroniczna CPS CC-800A 5 Waga elektroniczna TIF 9030E 6 Pompy próżniowe Refco RL-2 / RL-4 / RL-8 6 Pompy próżniowe CPS VP4 / VP WYKRYWACZE NIESZCZELNOŚCI 7 Elektroniczny wykrywacz nieszczelności CPS LS GIĘTARKI DI RUR 8 Giętarka do rur Shineyear CH-404L 8 Giętarka do rur Shineyear CH-505M 8 Giętarki do rur Shineyear CH-367 / CH-367M 9 OBCINAKI I SZCZYPCE DO RUR I KAPILAR 9 Obcinaki do rur Shineyear 9 Obcinak do kapilar Shineyear CH Szczypce do zaciskania rur Shineyear CH ZESTAWY MANOMETRÓW 10 ZEST. ALUMINIOWE Z ZAWORAMI KULO WYMI SHINEYEAR 10 Zestawy 2-zaworowe 10 Zestawy 1-zaworowe NARZĘDZIA DO OBRÓBKI RUR 7 NARZĘDZIA DO KIELICHOWANIA I ROZTŁACZANIA RUR 7 Zestaw do roztłaczania rur Shinyear CH-2000M 7 Przyrząd do kielichowania rur Shineyear CH Przyrząd do kielichowania i roztlaczania rur Shineyear CH-275L 8

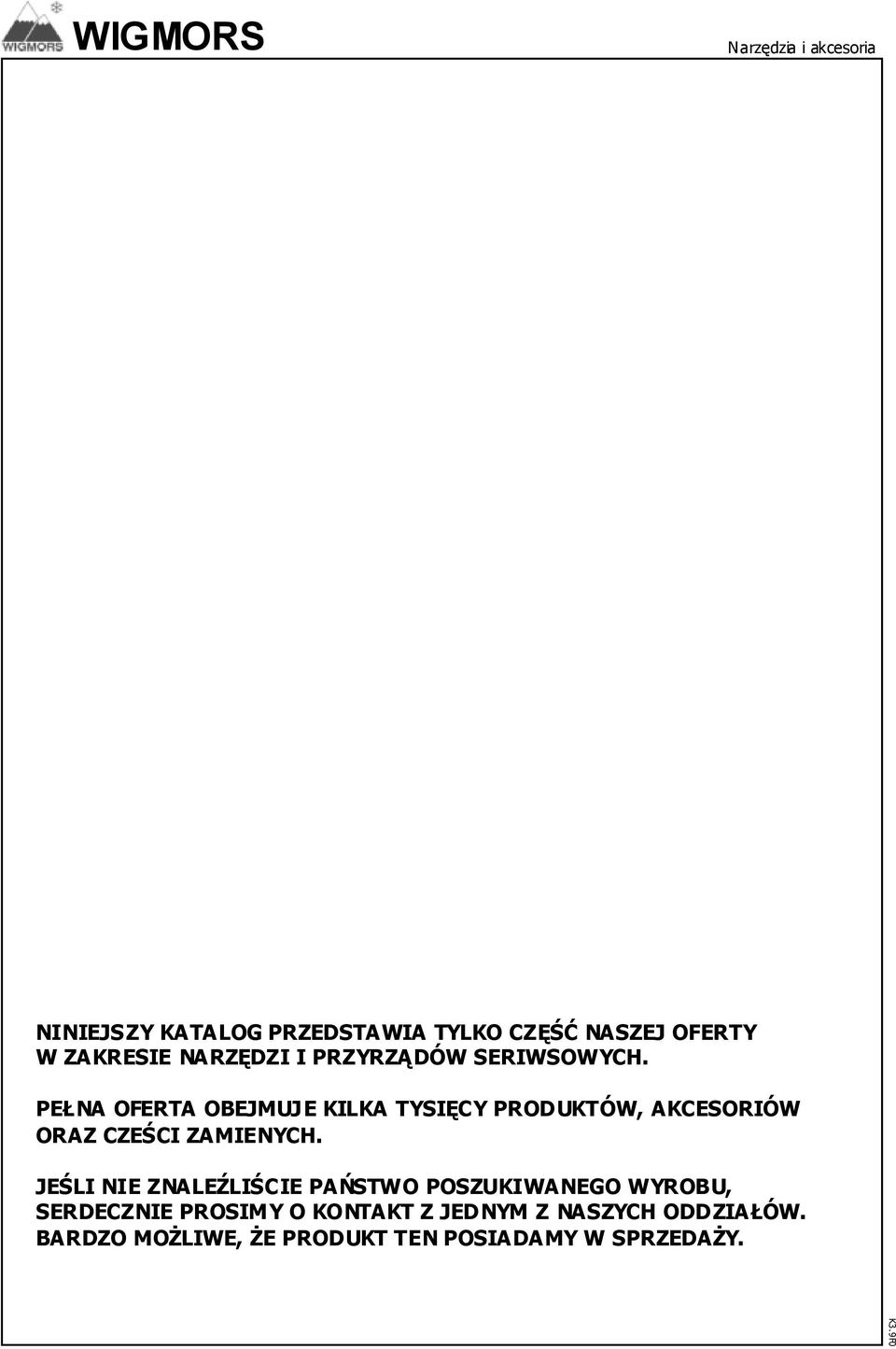

4 WIGMORS Narzędzia i akcesoria NINIEJS ZY KATALOG PRZEDSTAWIA TYLKO CZĘŚĆ NASZEJ OFERTY W ZAKRESIE NARZĘDZI I PRZYRZĄDÓW SERIWSOWYCH. PEŁNA OFERTA OBEJMUJE KILKA TYSIĘCY PRODUKTÓW, AKCESORIÓW ORAZ CZEŚCI ZAMIENYCH. JEŚLI NIE ZNALEŹLIŚCIE PAŃSTWO POSZUKIWANEGO WYROBU, SERDECZNIE PROSIMY O KONTAKT Z JEDNYM Z NASZYCH ODDZIAŁÓW. BARDZO MOŻLIWE, ŻE PRODUKT TEN POSIADAMY W SPRZEDAŻY.

5 NARZĘDZIA I AKCESORIA

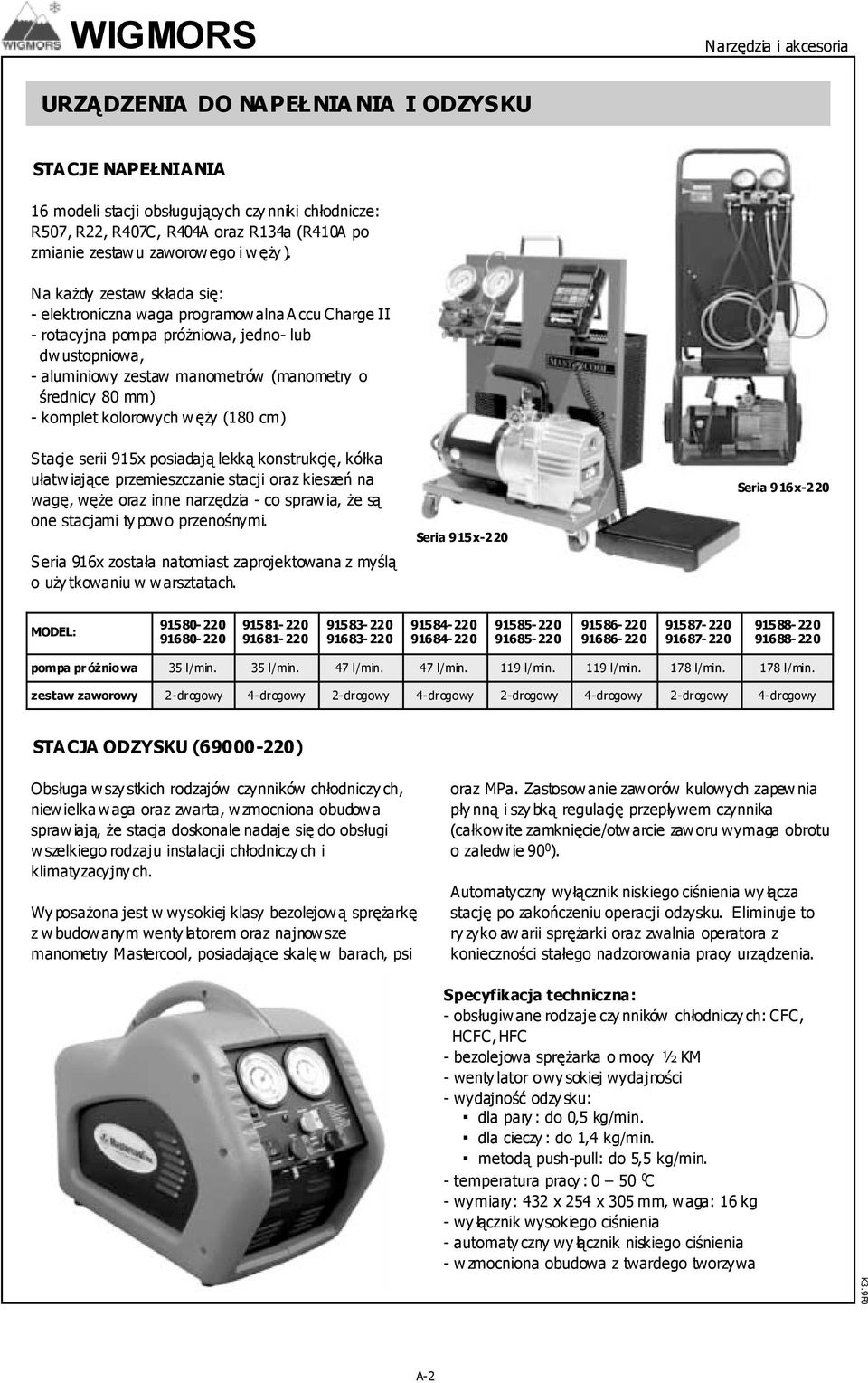

6 WIGMORS Narzędzia i akcesoria URZĄ DZENIA DO NA PEŁ NIA NIA I ODZYSKU STACJE NAPEŁNIANIA 16 modeli stacji obsługujących czy nniki chłodnicze: R507, R22, R407C, R404A oraz R134a (R410A po zmianie zestaw u zaworow ego i w ęży ). Na każdy zestaw składa się: - elektroniczna waga programowalna A ccu Charge II - rotacyjna pompa próżniowa, jedno- lub dw ustopniowa, - aluminiowy zestaw manometrów (manometry o średnicy 80 mm) - komplet kolorowych w ęży (180 cm) Stacje serii 915x posiadają lekką konstrukcję, kółka ułatw iające przemieszczanie stacji oraz kieszeń na wagę, węże oraz inne narzędzia - co spraw ia, że są one stacjami ty pow o przenośnymi. Seria 916x została natomiast zaprojektowana z myślą o uży tkowaniu w w arsztatach. Seria 915x-220 Seria 916x-220 MODEL: pompa pr óżnio wa 35 l/min. 35 l/min. 47 l/min. 47 l/min. 119 l/min. 119 l/min. 178 l/min. 178 l/min. zestaw zaworowy 2-drogowy 4-drogowy 2-drogowy 4-drogowy 2-drogowy 4-drogowy 2-drogowy 4-drogowy STACJA ODZYSKU ( ) Obsługa w szy stkich rodzajów czynników chłodniczy ch, niew ielka w aga oraz zwarta, w zmocniona obudow a spraw iają, że stacja doskonale nadaje się do obsługi w szelkiego rodzaju instalacji chłodniczy ch i klimatyzacyjnych. Wy posażona jest w wysokiej klasy bezolejow ą sprężarkę z wbudowanym wenty latorem oraz najnowsze manometry Mastercool, posiadające skalę w barach, psi oraz MPa. Zastosow anie zaw orów kulowych zapew nia pły nną i szy bką regulację przepływem czynnika (całkow ite zamknięcie/otw arcie zaw oru wymaga obrotu o zaledw ie 90 0 ). Automatyczny wyłącznik niskiego ciśnienia wy łącza stację po zakończeniu operacji odzysku. Eliminuje to ry zyko aw arii sprężarki oraz zwalnia operatora z konieczności stałego nadzorowania pracy urządzenia. Specyfikacja techniczna: - obsługiw ane rodzaje czy nników chłodniczy ch: CFC, HCFC, HFC - bezolejowa sprężarka o mocy ½ KM - wentylator o wysokiej wydajności - wydajność odzy sku: dla pary : do 0,5 kg/min. dla cieczy : do 1,4 kg/min. metodą push-pull: do 5,5 kg/min. - temperatura pracy : C - wymiary: 432 x 254 x 305 mm, w aga: 16 kg - wy łącznik wysokiego ciśnienia - automaty czny wy łącznik niskiego ciśnienia - w zmocniona obudowa z twardego tworzywa A-2

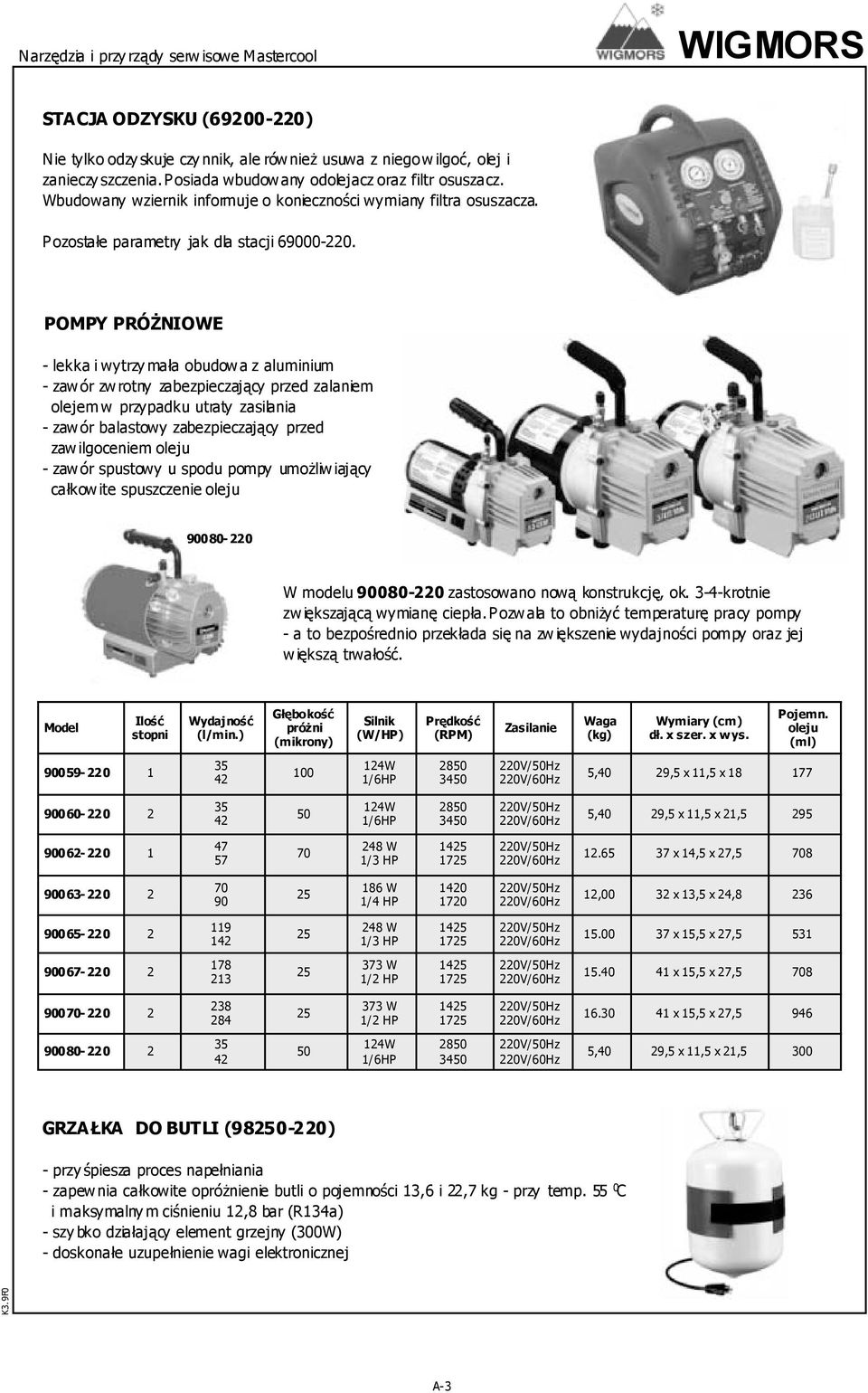

7 Narzędzia i przy rządy serwisowe Mastercool WIGMORS STACJA ODZYSKU ( ) Nie tylko odzy skuje czy nnik, ale rów nież usuwa z niego w ilgoć, olej i zanieczy szczenia. Posiada wbudowany odolejacz oraz filtr osuszacz. Wbudowany wziernik informuje o konieczności wymiany filtra osuszacza. Pozostałe parametry jak dla stacji POMPY PRÓŻNIOWE - lekka i wytrzy mała obudowa z aluminium - zaw ór zw rotny zabezpieczający przed zalaniem olejem w przypadku utraty zasilania - zaw ór balastowy zabezpieczający przed zaw ilgoceniem oleju - zaw ór spustowy u spodu pompy umożliw iający całkowite spuszczenie oleju W modelu zastosowano nową konstrukcję, ok. 3-4-krotnie zw iększającą wymianę ciepła. Pozw ala to obniżyć temperaturę pracy pompy - a to bezpośrednio przekłada się na zwiększenie wydajności pompy oraz jej w iększą trwałość. Model Ilość stopni Wydajność (l/min.) Głębokość próżni (mikrony) Silnik (W/HP) Prędkość (RPM) Zasilanie Waga (kg) Wymiary (cm) dł. x szer. x wys. Pojemn. oleju (ml) W 1/6HP V/50Hz 220V/60Hz 5,40 29,5 x 11,5 x W 1/6HP V/50Hz 220V/60Hz 5,40 29,5 x 11,5 x 21, W 1/3 HP V/50Hz 220V/60Hz x 14,5 x 27, W 1/4 HP V/50Hz 220V/60Hz 12,00 32 x 13,5 x 24, W 1/3 HP V/50Hz 220V/60Hz x 15,5 x 27, W 1/2 HP V/50Hz 220V/60Hz x 15,5 x 27, W 1/2 HP V/50Hz 220V/60Hz x 15,5 x 27, W 1/6HP V/50Hz 220V/60Hz 5,40 29,5 x 11,5 x 21,5 300 GRZAŁKA DO BUTLI ( ) - przy śpiesza proces napełniania - zapew nia całkowite opróżnienie butli o pojemności 13,6 i 22,7 kg - przy temp C i maksymalny m ciśnieniu 12,8 bar (R134a) - szy bko działający element grzejny (300W) - doskonałe uzupełnienie wagi elektronicznej A-3

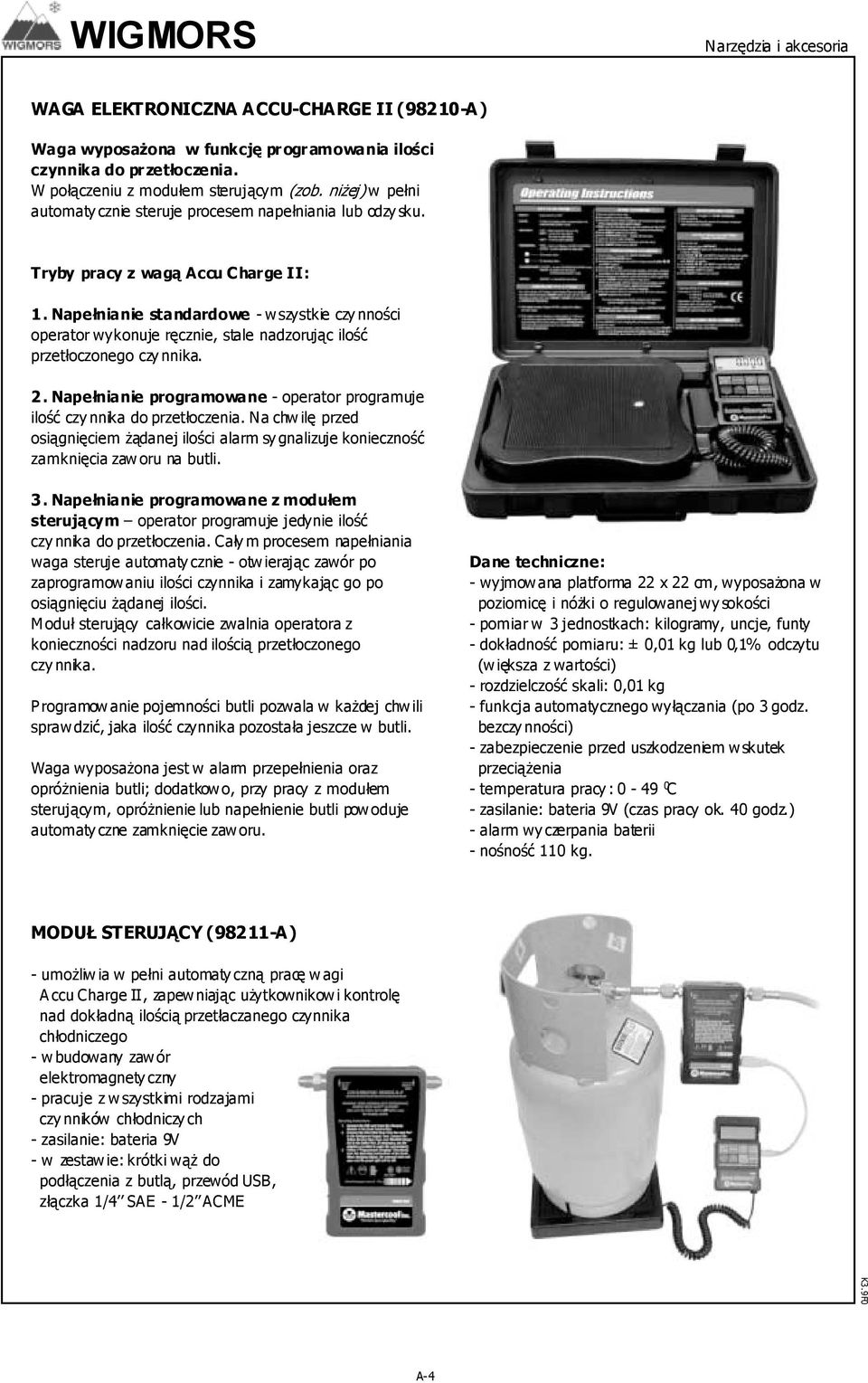

8 WIGMORS Narzędzia i akcesoria WAGA ELEKTRONICZNA ACCU-CHARGE II (98210-A) Waga wyposażona w funkcję programowania ilości czynnika do pr zetłoczenia. W połączeniu z modułem sterującym (zob. niżej) w pełni automaty cznie steruje procesem napełniania lub odzy sku. Tryby pracy z wagą A ccu C har ge II: 1. Napełnianie standardowe - w szystkie czy nności operator wykonuje ręcznie, stale nadzorując ilość przetłoczonego czy nnika. 2. Napełnianie programowane - operator programuje ilość czy nnika do przetłoczenia. Na chw ilę przed osiągnięciem żądanej ilości alarm sy gnalizuje konieczność zamknięcia zaw oru na butli. 3. Napełnianie programowane z modułem sterującym operator programuje jedynie ilość czy nnika do przetłoczenia. Cały m procesem napełniania waga steruje automaty cznie - otw ierając zawór po zaprogramow aniu ilości czynnika i zamykając go po osiągnięciu żądanej ilości. Moduł sterujący całkowicie zwalnia operatora z konieczności nadzoru nad ilością przetłoczonego czy nnika. Programow anie pojemności butli pozwala w każdej chw ili spraw dzić, jaka ilość czynnika pozostała jeszcze w butli. Waga wyposażona jest w alarm przepełnienia oraz opróżnienia butli; dodatkow o, przy pracy z modułem sterującym, opróżnienie lub napełnienie butli pow oduje automaty czne zamknięcie zaw oru. Dane techniczne: - wyjmowana platforma 22 x 22 cm, wyposażona w poziomicę i nóżki o regulowanej wy sokości - pomiar w 3 jednostkach: kilogramy, uncje, funty - dokładność pomiaru: ± 0,01 kg lub 0,1% odczytu (w iększa z wartości) - rozdzielczość skali: 0,01 kg - funkcja automatycznego wyłączania (po 3 godz. bezczy nności) - zabezpieczenie przed uszkodzeniem wskutek przeciążenia - temperatura pracy : C - zasilanie: bateria 9V (czas pracy ok. 40 godz.) - alarm wy czerpania baterii - nośność 110 kg. MODUŁ STERUJĄCY (98211-A ) - umożliw ia w pełni automaty czną pracę w agi Accu Charge II, zapewniając użytkownikowi kontrolę nad dokładną ilością przetłaczanego czynnika chłodniczego - wbudowany zawór elektromagnety czny - pracuje z w szystkimi rodzajami czy nników chłodniczy ch - zasilanie: bateria 9V - w zestawie: krótki wąż do podłączenia z butlą, przewód USB, złączka 1/4 SAE - 1/2 ACME A-4

9 Narzędzia i przy rządy serwisowe Mastercool WIGMORS WA GA ELEKTRONICZNA SMA RT-CHA RGE ( ) Wy posażona w funkcję programow ania ilości czy nnika do przetłoczenia. Po zaprogramow aniu automatycznie steruje procesem napełniania, odzy sku lub opróżniania. Posiada w pamięci bazę danych o układach klimaty zacji ponad 700 modeli samochodów co pozwala zaprogramow ać wagę poprzez wybór odpow iedniego modelu samochodu. Może by ć również zaprogramow ana ręcznie (poprzez podanie odpowiedniej objętości czynnika dla danego układu). Cechy: - przechowuje w pamięci 3 wartości: wagę tara (pustej butli), w agę netto (czy nnika) oraz wagę brutto (tara + netto); każda z wartości może być w każdej chw ili wywołana w celu sprawdzenia postępu operacji Napełnianie: - przepływ czy nnika zostanie automaty cznie zatrzy many po osiągnięciu zaprogramow anej wartości - alarm informujący o zby t małej - dla dokonania napełnienia - ilości czy nnika w butli - funkcja repeat, pozwalająca na szy bki wybór takiej samej ilości czy nnika do przetłoczenia Odzysk: - waga monitoruje bieżącą ilość odzyskanego czynnika i informuje, gdy butla zostanie napełniona Dane techniczne: - nośność: 80 kg - dokładność: ± 1% odczy tu - rozdzielczość: 10 g (do 50 kg); 20 (do 80 kg) - waga: 5,4 kg - wymiary: 432 x 305 x 102 cm - Zasilanie: 220V - Wymiary platformy: 22 x 22 cm Próżnia: - waga umożliw ia podłączenie pompy próżniowej i zaprogramow anie czasu opróżniania - po upły nięciu zaprogramowanego czasu pompa zostanie wy łączona a na wyświetlaczu pojawi się komunikat o zakończeniu operacji URZĄDZENIE DO RECYKLINGU CZYNNIKÓW CHŁODNICZYCH (69500) Współpracuje z dow olną stacją odzy sku, zmieniając ją w kompletny zestaw do recyklingu czynników chłodniczych. Specyfikacja: - czterozaworowy zestaw manometrów z zaworami kulowymi - odolejacz o wysokiej wydajności - wysoko wydajny filtr osuszacz do usuw ania w ilgoci z odzy skanego czy nnika - duży w ziernik pozw ala na łatwą obserw ację przepływu czynnika, indykator zmienia kolor w razie potrzeby wymiany filtra osuszacza - lekka, praktyczna walizka - wymiary: 38 x 43 x 10 cm - waga: 5,5 kg A-5

10 WIGMORS Narzędzia i akcesoria WYKRYWACZE NIESZCZELNOŚCI UV (ZESTAWY) Na każdy zestaw składają się następujące elementy : - lampa UV (opis w dalszej części katalogu) - dozow nik barw nika UV (opis w dalszej części katalogu) - okulary wzmacniająco-ochronne - szy bkozłącze 13 mm do układów na czynnik R134a - adapter 1/4 do układów na czy nnik R12 - barw nik UV (60 ml) - zmyw acz barw nika - walizka na wszystkie elementy C ZESTAW C C C Lampa UV Dozowni k Zasilanie (V/W) 12/100 12/100 12/50 12/50 220/50 (ładow.) 220/50 (ładow.) C C ZESTAWY MINI C Lampa UV Dozowni k Zasilanie (V/W) baterie (CR2) baterie (CR2) baterie (CR2) Każdy z zestawów mini zaw iera: - lampę UV - dozow nik barw nika UV (53809) - okulary wzmacniająco-ochronne - szy bkozłącze 13 mm do układów na czynnik R134a - adapter 1/4 do układów na czy nnik R12 - barw nik UV (30 ml) C Zestaw przeznaczony w szczególności dla serwisów samochodowy ch. Zawiera wszystkie elementy w chodzące w skład zestawu 53580, a ponadto: - 30 ml barwnika UV przeznaczonego do wykrywania nieszczelności w przew odach paliw owych oraz skrzy niach biegów - 30 ml barwnika UV przeznaczonego do wykrywania nieszczelności układów chłodzenia A-6

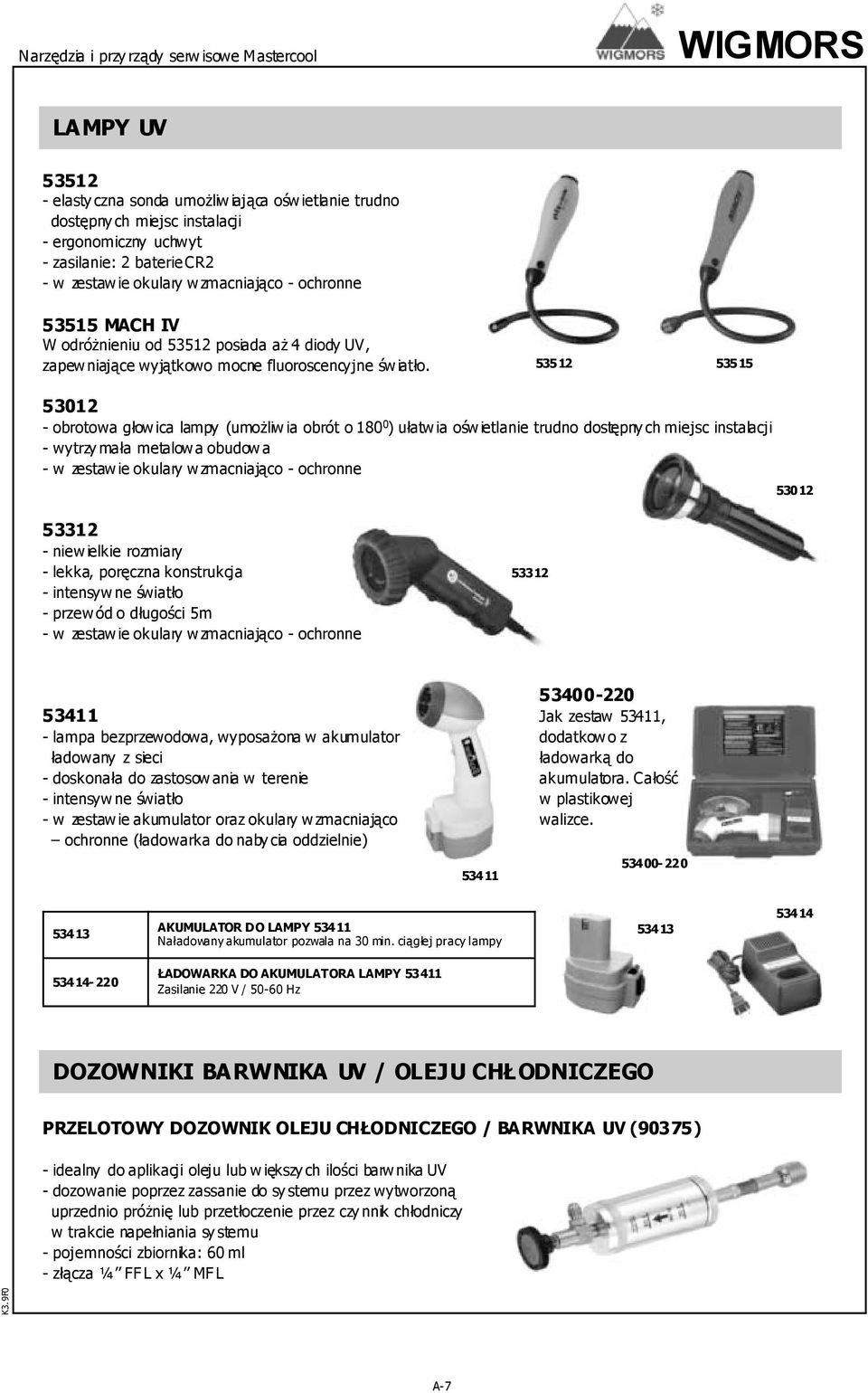

11 Narzędzia i przy rządy serwisowe Mastercool WIGMORS LAMPY UV elasty czna sonda umożliw iająca ośw ietlanie trudno dostępny ch miejsc instalacji - ergonomiczny uchwyt - zasilanie: 2 baterie CR2 - w zestaw ie okulary w zmacniająco - ochronne MACH IV W odróżnieniu od posiada aż 4 diody UV, zapew niające wyjątkowo mocne fluoroscencyjne św iatło obrotowa głow ica lampy (umożliw ia obrót o ) ułatw ia ośw ietlanie trudno dostępny ch miejsc instalacji - wytrzy mała metalow a obudow a - w zestaw ie okulary w zmacniająco - ochronne niew ielkie rozmiary - lekka, poręczna konstrukcja - intensyw ne światło - przew ód o długości 5m - w zestaw ie okulary w zmacniająco - ochronne lampa bezprzewodowa, wyposażona w akumulator ładowany z sieci - doskonała do zastosowania w terenie - intensyw ne światło - w zestawie akumulator oraz okulary wzmacniająco ochronne (ładowarka do naby cia oddzielnie) Jak zestaw 53411, dodatkow o z ładowarką do akumulatora. Całość w plastikowej walizce AKUMULATOR D O LAMPY Naładowany akumulator pozwala na 30 min. ciągłej pracy lampy ŁADOWARKA DO AKUMULATORA LAMPY Zasilanie 220 V / Hz DOZOWNIKI BARWNIKA UV / OLEJU CHŁODNICZEGO PRZELOTOWY DOZOWNIK OLEJU CHŁODNICZEGO / BARWNIKA UV (90375) - idealny do aplikacji oleju lub w iększy ch ilości barw nika UV - dozowanie poprzez zassanie do sy stemu przez wytworzoną uprzednio próżnię lub przetłoczenie przez czy nnik chłodniczy w trakcie napełniania sy stemu - pojemności zbiornika: 60 ml - złącza ¼ FF L x ¼ MF L A-7

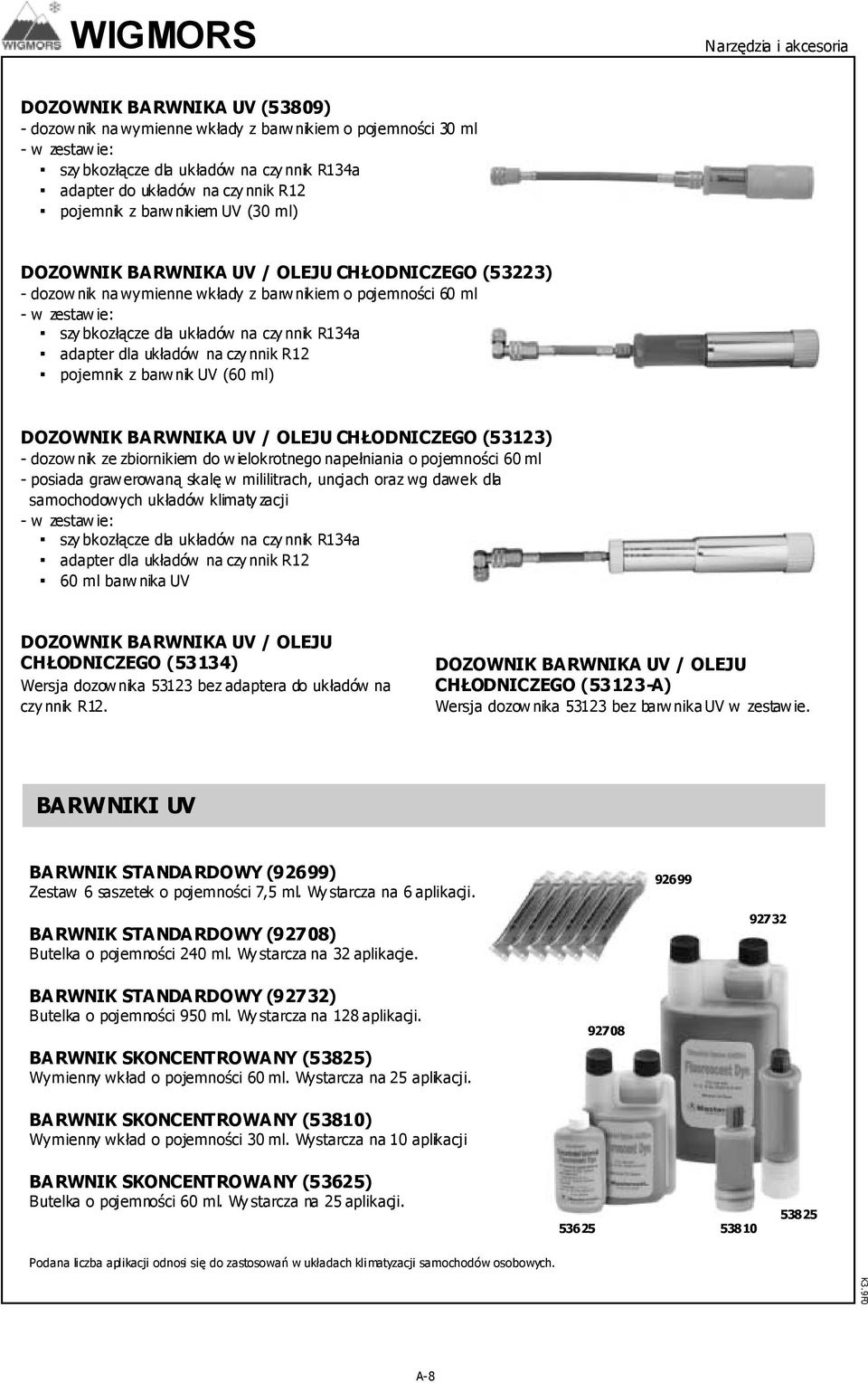

12 WIGMORS Narzędzia i akcesoria DOZOWNIK BA RWNIKA UV (53809) - dozow nik na wymienne wkłady z barw nikiem o pojemności 30 ml - w zestaw ie: szy bkozłącze dla układów na czy nnik R134a adapter do układów na czy nnik R12 pojemnik z barw nikiem UV (30 ml) DOZOWNIK BARWNIKA UV / OLEJU CHŁODNICZEGO (53223) - dozow nik na wymienne wkłady z barw nikiem o pojemności 60 ml - w zestaw ie: szy bkozłącze dla układów na czy nnik R134a adapter dla układów na czy nnik R12 pojemnik z barw nik UV (60 ml) DOZOWNIK BARWNIKA UV / OLEJU CHŁODNICZEGO (53123) - dozow nik ze zbiornikiem do w ielokrotnego napełniania o pojemności 60 ml - posiada graw erowaną skalę w mililitrach, uncjach oraz wg dawek dla samochodowych układów klimaty zacji - w zestaw ie: szy bkozłącze dla układów na czy nnik R134a adapter dla układów na czy nnik R12 60 ml barwnika UV DOZOWNIK BARWNIKA UV / OLEJU CHŁODNICZEGO (53134) Wersja dozow nika bez adaptera do układów na czy nnik R12. DOZOWNIK BARWNIKA UV / OLEJU CHŁODNICZEGO (53123-A) Wersja dozow nika bez barw nika UV w zestaw ie. BARWNIKI UV BA RWNIK STA NDA RDOWY (92699) Zestaw 6 saszetek o pojemności 7,5 ml. Wy starcza na 6 aplikacji BA RWNIK STA NDA RDOWY (92708) Butelka o pojemności 240 ml. Wy starcza na 32 aplikacje BA RWNIK STA NDA RDOWY (92732) Butelka o pojemności 950 ml. Wy starcza na 128 aplikacji. BA RWNIK SKONCENTROWA NY (53825) Wymienny wkład o pojemności 60 ml. Wystarcza na 25 aplikacji BA RWNIK SKONCENTROWA NY (53810) Wymienny wkład o pojemności 30 ml. Wystarcza na 10 aplikacji BA RWNIK SKONCENTROWA NY (53625) Butelka o pojemności 60 ml. Wy starcza na 25 aplikacji Podana liczba aplikacji odnosi się do zastosowań w układach klimatyzacji samochodów osobowych. A-8

13 Narzędzia i przy rządy serwisowe Mastercool WIGMORS WYKRYWACZE NIESZCZELNOŚCI ELEKTRONICZNE ORAZ 2 w 1 WYKRYWA CZ NIESZCZELNOŚCI ELEKTRONICZNY (55100) Gwarantuje dokładny pomiar, umożliwiający znalezienie wycieków rzędu 3 gramów rocznie. Wy soką dokładność badania zapew nia: - 5 poziomów detekcji (sy gnalizacja dźwiękowa i wizualna wzrastającej koncentracji czy nnika, w miarę zbliżania się do miejsca wy cieku) - możliw ość ustaw ienia jednego z 3 poziomów czułości pozwala dostosować pomiar do warunków otoczenia - funkcja precyzyjnej lokalizacji miejsca nieszczelności po znalezieniu nieszczelności można zignorować bieżące stężenie czy nnika i poszukiw ać miejsc o stężeniu wyłącznie wyższym (kolejny alarm pojawi się, gdy koncentracja czy nnika stanie się większa) Cechy: - wykrywa wycieki wszystkich czynników CFC, HCFC, HFC - elasty czna sonda o długości 43 cm umożliw ia zbadanie trudno dostępny ch miejsc instalacji - alarm dźwiękowy oraz wizualny, wskazujące poziom wycieku - funkcja testow ania stanu baterii WYKRYWACZ NIESZCZELNOŚCI 2 w 1 - ELEKTRONICZNY I UV (55200) Wyjątkowe połączenie wykrywacza elektronicznego oraz UV w jednym urządzeniu. Umożliw ia badanie przy użyciu obu technik jednocześnie - co zapew nia najwyższą precy zję pomiaru. Najwyższą dokładność gw arantuje ponadto: - 15 poziomów detekcji (sy gnalizacja dźwiękowa i wizualna wzrastającej koncentracji czy nnika, w miarę zbliżania się do miejsca wy cieku) - możliw ość ustaw ienia jednego z 6 poziomów czułości - co pozw ala dostosować pomiar do w arunków otoczenia - funkcja precyzyjnej lokalizacji miejsca nieszczelności po znalezieniu nieszczelności można zignorować bieżące stężenie czy nnika i poszukiwać miejsc o stężeniu wyłącznie wyższym (kolejny alarm pojawi się, gdy koncentracja czynnika stanie się w iększa) Wykrywacz elektroniczny znajduje wy cieki rzędu 3 gr. rocznie Cechy: - wykrywa wycieki wszystkich czynników CFC, HCFC, HFC - elasty czna sonda o długości 43 cm umożliw ia zbadanie trudno dostępny ch miejsc instalacji - alarm dźw iękowy oraz wizualny (trójkolorowe diody LED), wskazujące poziom wycieku - funkcja testow ania stanu baterii - zalilanie: 2 baterie typu C (R14) - w zestawie zapasowa czujka oraz okulary w zmacniająco-ochronne A-9

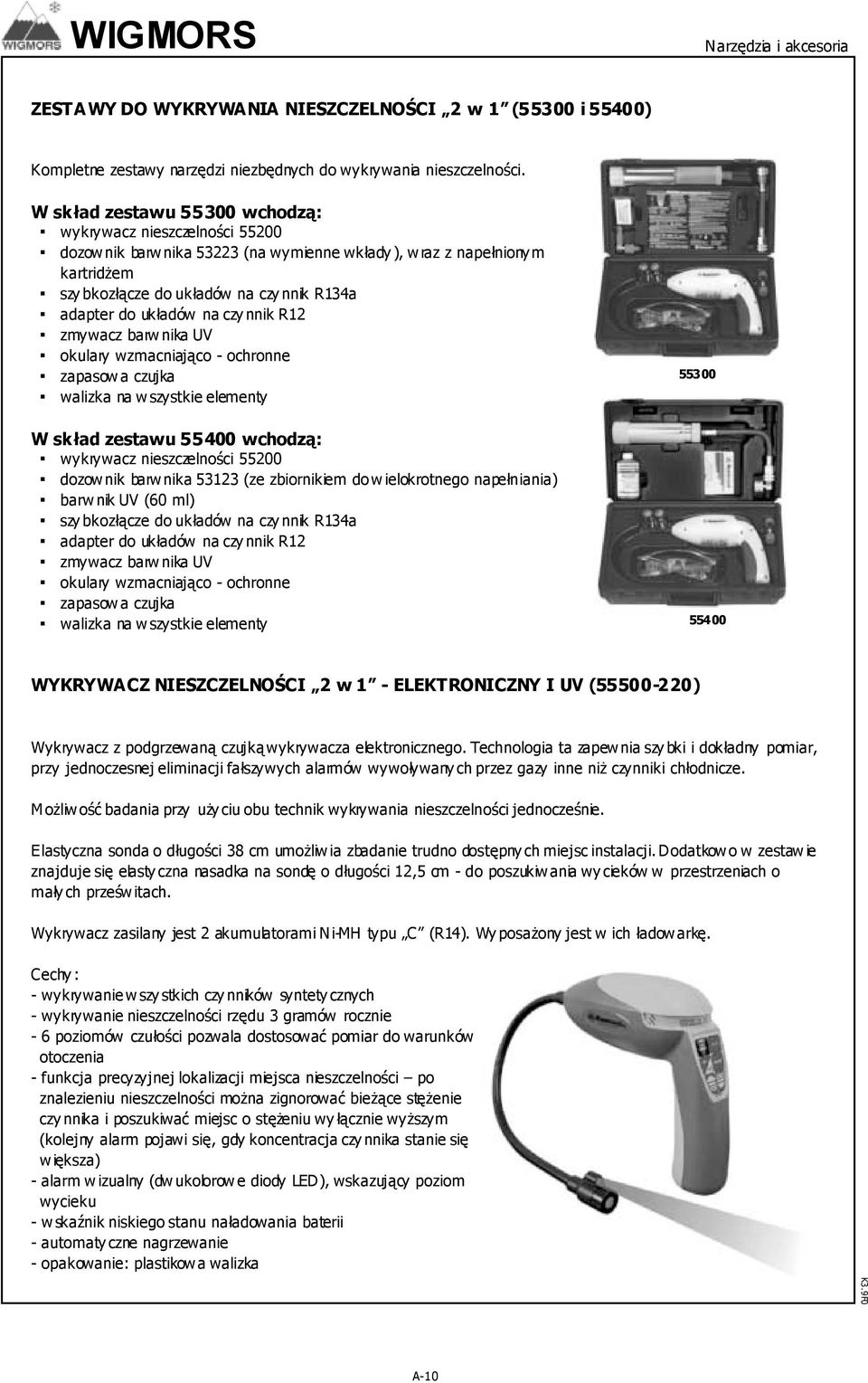

14 WIGMORS Narzędzia i akcesoria ZESTAWY DO WYKRYWANIA NIESZCZELNOŚCI 2 w 1 (55300 i 55400) Kompletne zestawy narzędzi niezbędnych do wykrywania nieszczelności. W skład zestawu wchodzą: wykrywacz nieszczelności dozow nik barw nika (na wymienne wkłady ), w raz z napełnionym kartridżem szy bkozłącze do układów na czy nnik R134a adapter do układów na czy nnik R12 zmywacz barw nika UV okulary wzmacniająco - ochronne zapasow a czujka walizka na wszystkie elementy W skład zestawu wchodzą: wykrywacz nieszczelności dozow nik barw nika (ze zbiornikiem do w ielokrotnego napełniania) barw nik UV (60 ml) szy bkozłącze do układów na czy nnik R134a adapter do układów na czy nnik R12 zmywacz barw nika UV okulary wzmacniająco - ochronne zapasow a czujka walizka na wszystkie elementy WYKRYWACZ NIESZCZELNOŚCI 2 w 1 - ELEKTRONICZNY I UV ( ) Wykrywacz z podgrzewaną czujką wykrywacza elektronicznego. Technologia ta zapew nia szy bki i dokładny pomiar, przy jednoczesnej eliminacji fałszywych alarmów wywoływany ch przez gazy inne niż czynniki chłodnicze. Możliw ość badania przy uży ciu obu technik wykrywania nieszczelności jednocześnie. Elastyczna sonda o długości 38 cm umożliw ia zbadanie trudno dostępny ch miejsc instalacji. Dodatkow o w zestaw ie znajduje się elasty czna nasadka na sondę o długości 12,5 cm - do poszukiw ania wy cieków w przestrzeniach o mały ch prześw itach. Wykrywacz zasilany jest 2 akumulatorami Ni-MH typu C (R14). Wy posażony jest w ich ładowarkę. Cechy: - wykrywanie wszystkich czynników syntetycznych - wykrywanie nieszczelności rzędu 3 gramów rocznie - 6 poziomów czułości pozwala dostosować pomiar do warunków otoczenia - funkcja precyzyjnej lokalizacji miejsca nieszczelności po znalezieniu nieszczelności można zignorować bieżące stężenie czy nnika i poszukiwać miejsc o stężeniu wy łącznie wyższym (kolejny alarm pojawi się, gdy koncentracja czy nnika stanie się większa) - alarm w izualny (dw ukolorow e diody LED), wskazujący poziom wycieku - w skaźnik niskiego stanu naładowania baterii - automaty czne nagrzewanie - opakowanie: plastikowa walizka A-10

15 Narzędzia i przy rządy serwisowe Mastercool WIGMORS WYKRYWA CZ GA ZÓW ŁATWOPALNYCH ( ) Wysokiej klasy wykrywacz oparty o najbardziej zaaw ansowaną technologię mikroprocesorow ą pozw ala szy bko i precy zyjnie znaleźć miejsca wycieków w ielu łatwopalny ch gazów. Elastyczna sonda o długości 38 cm ułatw ia badanie trudno dostępny ch miejsc. Dodatkowo, umieszczona obok czujki, jasno świecąca dioda LED ułatwia dokonanie badania w miejscach zaciemniony ch. Wykrywacz zasilany jest 2 akumulatorami Ni-MH typu C (R14) i posiada wbudowaną ładow arkę akumulatorów. Cechy: - 6 poziomów czułości - alarmy : dźwiękowy oraz wizualny - wskazujący wielkość stwierdzonego wycieku - automaty czne nagrzewanie - funkcja precyzyjnej lokalizacji miejsca nieszczelności po znalezieniu nieszczelności można zignorow ać bieżące stężenie gazu i poszukiwać miejsc o stężeniu wy łącznie wyższym (kolejny alarm pojawi się, gdy koncentracja gazu stanie się w iększa) - w skaźnik niskiego stanu naładowania baterii - opakowanie: plastikow a walizka - w zestaw ie akumulatory Ni-MH o dużej pojemności Wykrywa: aceton, acetylen, amoniak, benzen, butan, butanol, chlor, etan, etanol, benzyna, heksan, w odór, siarczany (SO X ), izobutan, metan (gaz ziemny ), metanol, octan mety lu, chlorometan, eter mety lowy, nafta, n-butan, pentan, propan, propanol, trójchlorometan. AKCESORIA I CZĘŚCI ZAMIENNE DO WYKRYWACZY NIESZCZELNOŚCI ZMYWA CZ BA RWNIKA UV (53314) Butelka o pojemności 120 ml. OKULARY WZMACNIAJĄCO - OCHRONNE (92398) Konieczne zabezpieczenie przed promieniowaniem ultrafioletowym. Wzmacniają w idoczność barw nika UV CZĘŚCI ZAMIENNE Do produktu Nazwa części Kod części Do produktu Nazwa części Kod części Lampa UV Żarówka B Soczewka L Lampa UV Dioda LED B Wykrywacz Czujka SEN Żarówka B Lampa UV Soczewka L Żarówka B Lampa UV Soczewka L Lampa UV Dioda LED B Wykrywacz Wykrywacz Czujka SEN Dioda LED B Czujka SEN Dioda LED B A-11

16 WIGMORS Narzędzia i akcesoria NARZĘDZIA DO OBRÓBKI RUR HYDRA SWA GE ZESTAWY DO HYDRA ULICZNEGO ROZSZERZA NIA RUR Zestawy do rozszerzania rur z miedzi, aluminium oraz stali miękkiej, wykorzystujący ręczną pompę hydrauliczną. Pompa hydrauliczna zapewnia dużą siłę roztłaczania umożliwiając rozszerzanie rur o średnicach do 2 1/8 lub 28mm. Pozwala na bardzo dokładne wykonywanie operacji. Z tego powodu Hy dra Swage doskonale nadaje się do rozszerzania rur w miejscu ich układania, oferując znacznie w iększą sw obodę działania od trady cyjnych narzędzi. W skład każdego zestaw u w chodzą: - ręczna pompa hydrauliczna - komplet głow ic roztłaczający ch - redukcja - gradownica z zapasowym ostrzem - plastikowa walizka na wszy stkie elementy. D ostępny w 3 w ersjach: Zestaw calowy. Zaw iera 10 głow ic roztłaczających dla rur o średnicach: 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1 1/8, 1 3/8, 1 5/8, i 2 1/ Zestaw calowy. Zawiera 7 głowic roztłaczający ch dla rur o średnicach: 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1 1/ M Zestaw metry czny. Zaw iera 7 głow ic roztłaczający ch dla rur o średnicach: : 10, 12, 15, 16, 18, 22, i 28 mm CZĘŚCI ZAMIENNE Kod Nazwa Średnica rury Kod Nazwa Średnica rury Głowica roztłaczająca 3/ M Głowica roztłaczająca 10 mm Głowica roztłaczająca 1/ M Głowica roztłaczająca 12 mm Głowica roztłaczająca 5/ M Głowica roztłaczająca 15 mm Głowica roztłaczająca 3/ M Głowica roztłaczająca 16 mm Głowica roztłaczająca 7/ M Głowica roztłaczająca 18 mm Głowica roztłaczająca M Głowica roztłaczająca 22 mm Głowica roztłaczająca 1 1/ M Głowica roztłaczająca 28 mm Głowica roztłaczająca 1 3/8 (35 mm) Pompa hydrauliczna Głowica roztłaczająca 1 5/ D Redukcja 3/8-1 1/8 (12-28 mm) Głowica roztłaczająca 2 1/ Gradownica PB Walizka (dla wszystkich wersji) A-12

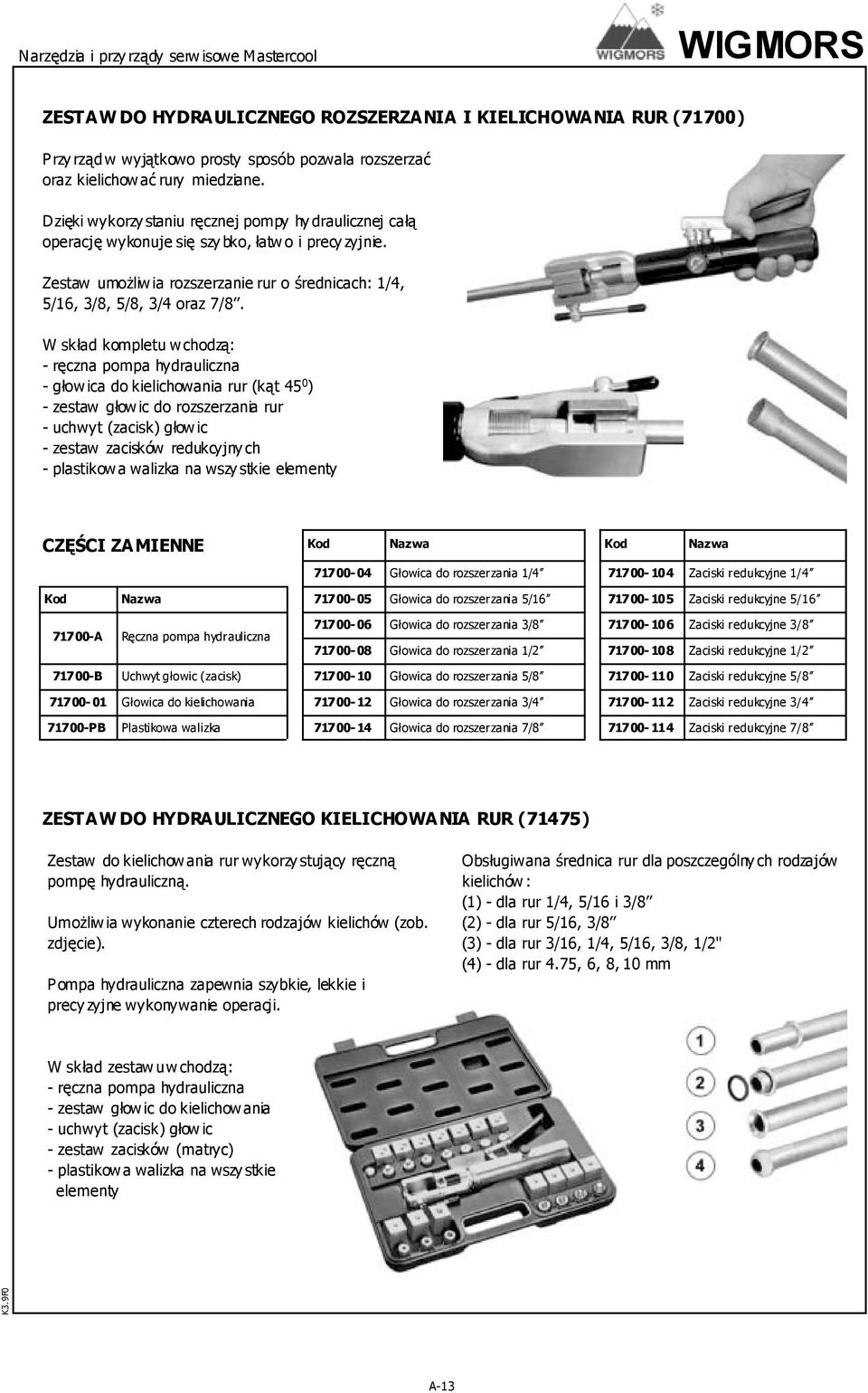

17 Narzędzia i przy rządy serwisowe Mastercool WIGMORS ZESTAW DO HYDRAULICZNEGO ROZSZERZANIA I KIELICHOWANIA RUR (71700) Przy rząd w wyjątkowo prosty sposób pozwala rozszerzać oraz kielichow ać rury miedziane. Dzięki wykorzystaniu ręcznej pompy hydraulicznej całą operację wykonuje się szy bko, łatwo i precy zyjnie. Zestaw umożliw ia rozszerzanie rur o średnicach: 1/4, 5/16, 3/8, 5/8, 3/4 oraz 7/8. W skład kompletu w chodzą: - ręczna pompa hydrauliczna - głow ica do kielichowania rur (kąt 45 0 ) - zestaw głow ic do rozszerzania rur - uchwyt (zacisk) głow ic - zestaw zacisków redukcyjnych - plastikowa walizka na wszy stkie elementy CZĘŚCI ZAMIENNE Kod Nazwa Kod Nazwa Głowica do rozszerzania 1/ Zaciski redukcyjne 1/4 Kod Nazwa Głowica do rozszerzania 5/ Zaciski redukcyjne 5/ A Ręczna pompa hydrauliczna Głowica do rozszerzania 3/ Zaciski redukcyjne 3/ Głowica do rozszerzania 1/ Zaciski redukcyjne 1/ B Uchwyt głowic (zacisk) Głowica do rozszerzania 5/ Zaciski redukcyjne 5/ Głowica do kielichowania Głowica do rozszerzania 3/ Zaciski redukcyjne 3/ PB Plastikowa walizka Głowica do rozszerzania 7/ Zaciski redukcyjne 7/8 ZESTAW DO HYDRAULICZNEGO KIELICHOWANIA RUR (71475) Zestaw do kielichow ania rur wykorzy stujący ręczną pompę hydrauliczną. Umożliw ia wykonanie czterech rodzajów kielichów (zob. zdjęcie). Pompa hydrauliczna zapewnia szybkie, lekkie i precy zyjne wykonywanie operacji. Obsługiwana średnica rur dla poszczególny ch rodzajów kielichów : (1) - dla rur 1/4, 5/16 i 3/8 (2) - dla rur 5/16, 3/8 (3) - dla rur 3/16, 1/4, 5/16, 3/8, 1/2" (4) - dla rur 4.75, 6, 8, 10 mm W skład zestaw u w chodzą: - ręczna pompa hydrauliczna - zestaw głow ic do kielichow ania - uchwyt (zacisk) głow ic - zestaw zacisków (matryc) - plastikowa walizka na wszy stkie elementy A-13

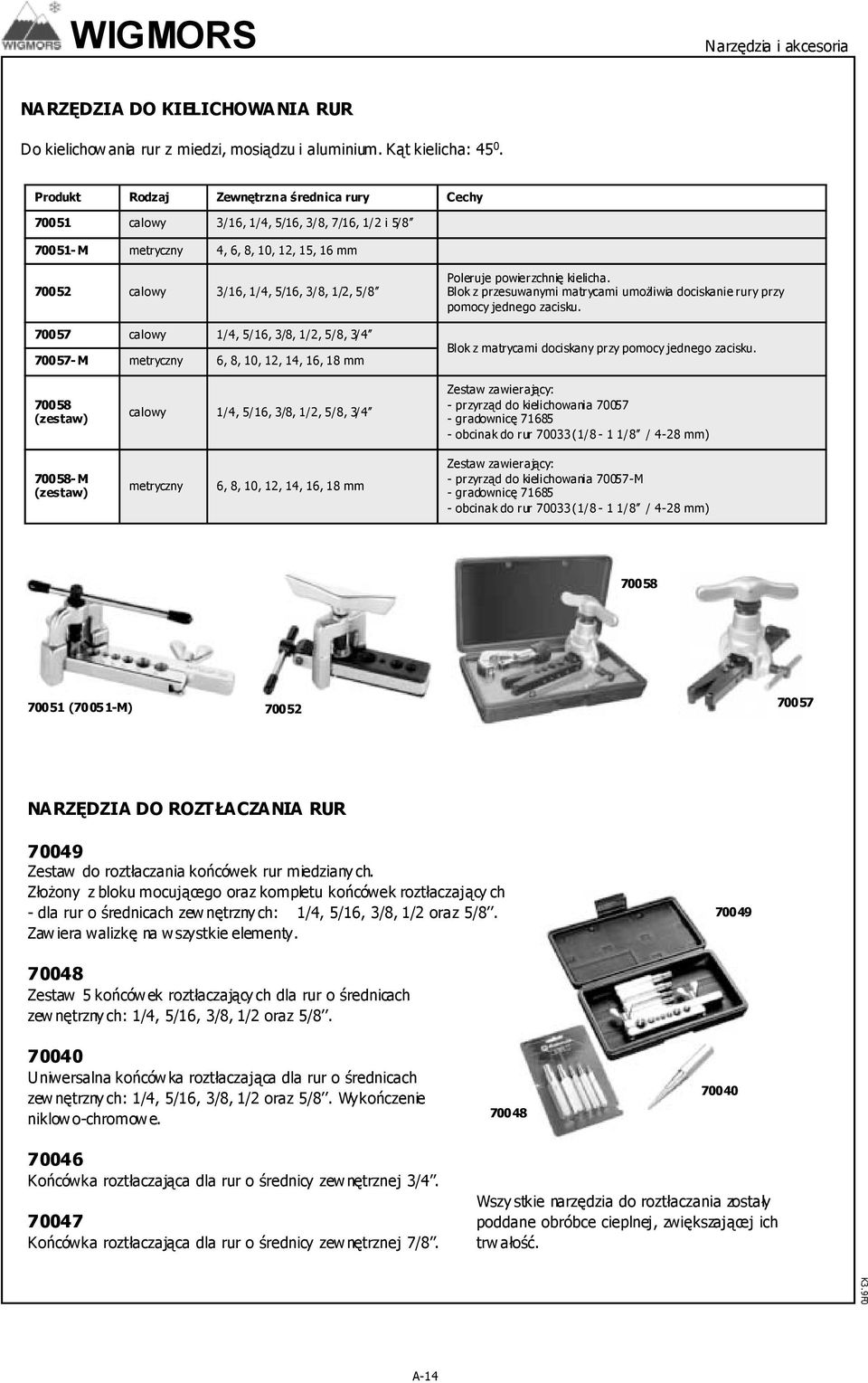

18 WIGMORS Narzędzia i akcesoria NARZĘDZIA DO KIELICHOWANIA RUR Do kielichow ania rur z miedzi, mosiądzu i aluminium. Kąt kielicha: Produkt Rodzaj Zewnętrzna średnica rury Cechy calowy 3/16, 1/4, 5/16, 3/8, 7/16, 1/2 i 5/ M metryczny 4, 6, 8, 10, 12, 15, 16 mm calowy 3/16, 1/4, 5/16, 3/8, 1/2, 5/ calowy 1/4, 5/16, 3/8, 1/2, 5/8, 3/ M metryczny 6, 8, 10, 12, 14, 16, 18 mm Poleruje powierzchnię kielicha. Blok z przesuwanymi matrycami umożliwia dociskanie rury przy pomocy jednego zacisku. Blok z matrycami dociskany przy pomocy jednego zacisku (zestaw) calowy 1/4, 5/16, 3/8, 1/2, 5/8, 3/4 Zestaw zawierający: - przyrząd do kielichowania gradownicę obcinak do rur (1/8-1 1/8 / 4-28 mm) M (zestaw) metryczny 6, 8, 10, 12, 14, 16, 18 mm Zestaw zawierający: - przyrząd do kielichowania M - gradownicę obcinak do rur (1/8-1 1/8 / 4-28 mm) (70051-M) NARZĘDZIA DO ROZTŁACZANIA RUR Zestaw do roztłaczania końcówek rur miedziany ch. Złożony z bloku mocującego oraz kompletu końcówek roztłaczający ch - dla rur o średnicach zew nętrzny ch: 1/4, 5/16, 3/8, 1/2 oraz 5/8. Zawiera walizkę na wszystkie elementy Zestaw 5 końcówek roztłaczający ch dla rur o średnicach zew nętrzny ch: 1/4, 5/16, 3/8, 1/2 oraz 5/ Uniwersalna końców ka roztłaczająca dla rur o średnicach zew nętrzny ch: 1/4, 5/16, 3/8, 1/2 oraz 5/8. Wykończenie niklow o-chromow e Końcówka roztłaczająca dla rur o średnicy zew nętrznej 3/ Końcówka roztłaczająca dla rur o średnicy zew nętrznej 7/8. Wszy stkie narzędzia do roztłaczania zostały poddane obróbce cieplnej, zwiększającej ich trw ałość. A-14

19 Narzędzia i przy rządy serwisowe Mastercool WIGMORS ZESTAW DO KIELICHOWANIA I ROZTŁACZANIA RUR (70053) Zestaw do precyzyjnego kielichow ania i roztłaczania rur. Doskonale nadaje się do użycia w miejscach o ograniczonej przestrzeni. Zaw iera wytrzymały, wykonany z kutej stali uchwy t głow ic do kielichow ania (roztłaczania) oraz bloki mocujące, wykonane z hartowanej stali. W skład zestaw u w chodzą: - uchwyt głow icy do kielichowania / roztłaczania - dwa bloki mocujące do kielichow ania rur o średnicach zew n.: 1/8, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 5/8 i 3/4" - głow ica do kielichowania (kąt 45 0 ) - 5 głow ic do rozszerzania dla rur o średnicach zew n.: 3/16, 1/4, 5/16, 3/8, 1/2, 5/8 i 3/4" - plastikowa walizka na wszy stkie elementy GIĘTA RKI DO RUR Pozwalają wyprofilować krótki, gładki łuk aż do kąta Wy posażone w skalę pokazującą kąt wygięcia. Model: Zewn. średnica r ury Promień gięcia /4 9/ /16 11/ /8 15/ /2 1 1/ * 5/8 2 1/ * 3/ * 7/8 3 * rozpoczęcie wyginania pod katem ustawienia ramion giętarki 900 zapewnia lżejsze operowanie GIĘTARKA DO RUR 3 w 1 Giętarka do w szy stkich metali do rur o średnicach zew n.: 1/4, 5/16, 3/8 (4, 6, 8 mm). SPRĘŻYNY DO GIĘCIA RUR Sprężyny do gięcia rur z aluminium oraz miedzi miękkiej. Wykonane z niklowanej stali. Model Zewn. śre dnica r ury Długość Zestaw zawierający 5 sprężyn do gięcia rur o zew nętrzny ch średnicach: 1/4, 5/16, 3/8, 1/2 i 5/ / / / / / /4 14 A-15

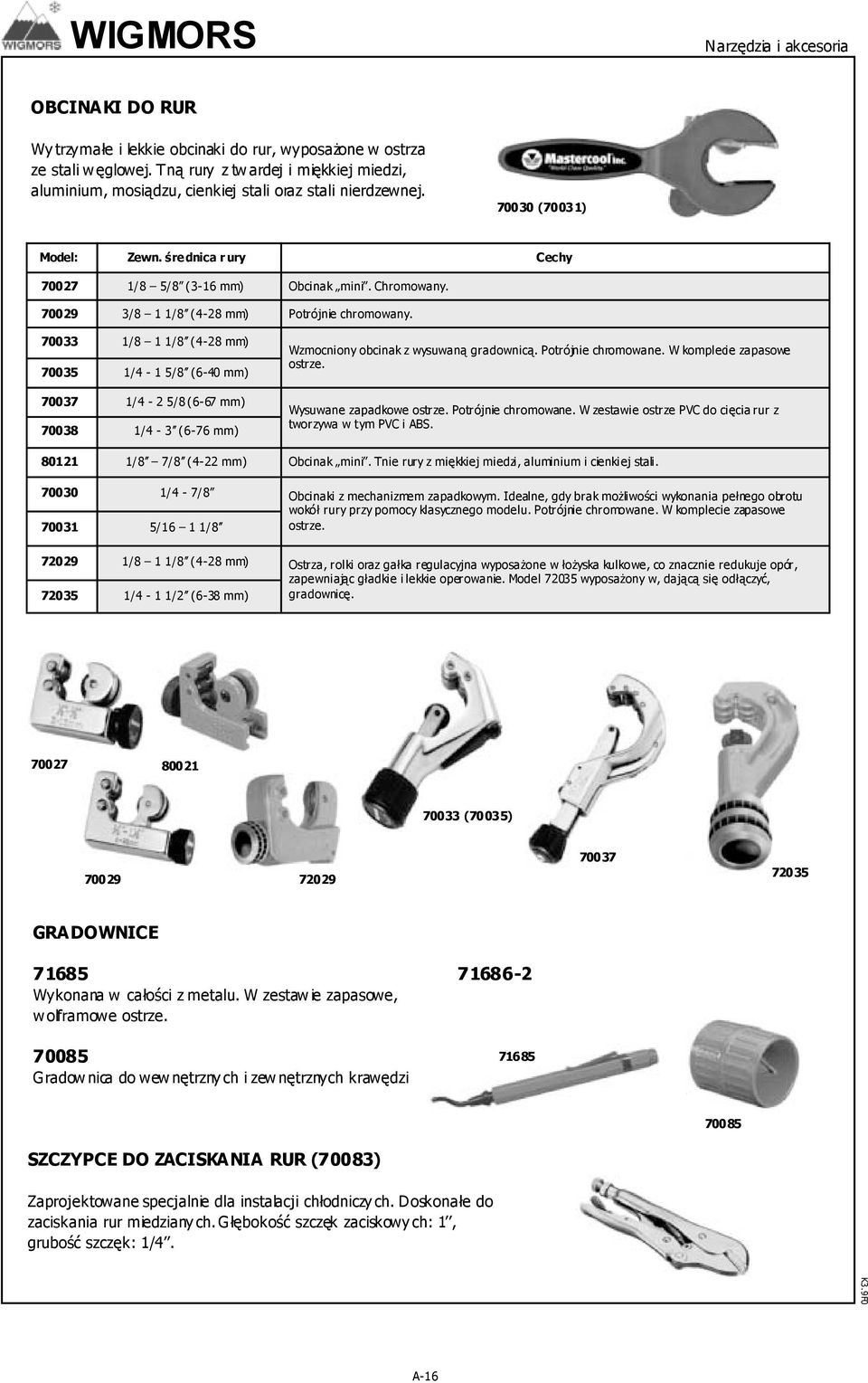

20 WIGMORS Narzędzia i akcesoria OBCINAKI DO RUR Wy trzymałe i lekkie obcinaki do rur, wyposażone w ostrza ze stali w ęglowej. Tną rury z tw ardej i miękkiej miedzi, aluminium, mosiądzu, cienkiej stali oraz stali nierdzewnej (70031) Model: Zewn. śre dnica r ury Cechy /8 5/8 (3-16 mm) Obcinak mini. Chromowany /8 1 1/8 (4-28 mm) Potrójnie chromowany /8 1 1/8 (4-28 mm) /4-1 5/8 (6-40 mm) /4-2 5/8 (6-67 mm) /4-3 (6-76 mm) Wzmocniony obcinak z wysuwaną gradownicą. Potrójnie chromowane. W komplecie zapasowe ostrze. Wysuwane zapadkowe ostrze. Potrójnie chromowane. W zestawie ostrze PVC do cięcia rur z tworzywa w tym PVC i ABS /8 7/8 (4-22 mm) Obcinak mini. Tnie rury z miękkiej miedzi, aluminium i cienkiej stali /4-7/8 Obcinaki z mechanizmem zapadkowym. Idealne, gdy brak możliwości wykonania pełnego obrotu wokół rury przy pomocy klasycznego modelu. Potrójnie chromowane. W komplecie zapasowe /16 1 1/8 ostrze /8 1 1/8 (4-28 mm) /4-1 1/2 (6-38 mm) Ostrza, rolki oraz gałka regulacyjna wyposażone w łożyska kulkowe, co znacznie redukuje opór, zapewniając gładkie i lekkie operowanie. Model wyposażony w, dającą się odłączyć, gradownicę (70035) GRA DOWNICE Wykonana w całości z metalu. W zestaw ie zapasowe, w olframowe ostrze Gradow nica do wew nętrzny ch i zew nętrznych krawędzi SZCZYPCE DO ZACISKANIA RUR (70083) Zaprojektowane specjalnie dla instalacji chłodniczy ch. Doskonałe do zaciskania rur miedziany ch. Głębokość szczęk zaciskowy ch: 1, grubość szczęk: 1/4. A-16

21 Narzędzia i przy rządy serwisowe Mastercool WIGMORS NA RZĘDZIA DO WY MIA NY W ENTYLI Przy rządy pozwalające usunąć i wymienić wentyle zaworów serwisowy ch w instalacjach będący ch pod ciśnieniem, bez utraty czynnika z sy stemu. Przy łącza 1/4 SAE Dzięki zastosowaniu zaworu kulowego całkowite otwarcie (zamknięcie) zaw oru wymaga obrotu o zaledw ie Dodatkow o, położenie dźw igni zaw oru w skazuje czy zawór jest otw arty czy zamknięty. PRZYRZĄ D DO WYMIA NY WENTYLI - DLA CZYNNIKA R410A (91498) Specjalna konstrukcja umożliwia sw obodny dostęp do wenty li w układach wysokociśnieniowy ch (na czynnik R410A ). Przy łącze 1/4 F L, w zestaw ie redukcja 1/2-20 UNF. Całość w plastikowym pudełku Uniwersalny zestaw przeznaczony do w szy stkich rodzajów wenty li stosow any ch w sy stemach na czy nnik chłodniczy R134a i R12. Całość w plastikowym pudełku, zawierający m w szy stkie potrzebne akcesoria. PRZYRZĄ D DO WYMIA NY ZA WORÓW Z DODATKOWYM TERMOMETREM (91499) Umożliwia precyzyjne określenie przegrzania, poprzez pomiar temperatury i ciśnienia czynnika, dokonany w tym samym miejscu systemu. AKCESORIA Przyrząd do wkręcania i usuwania wentyli w układach na R134a i R Przyrząd do wkręcania i usuwania wentyli w układach na R134a i R Zestaw 50 szt. wentyli do układów na R134a i R12 (5 rodzajów). Dodatkowo w zestawie przyrząd do wkręcania i usuwania wentyli A-17

22 WIGMORS Narzędzia i akcesoria NARZĘDZIA DO SERWISOWA NIA WĘŻY PRZYRZĄD DO HYDRAULICZNEGO ZACISKANIA KOŃCÓWEK WĘŻY HYDRA-KRIMP (71500) Przy rząd umożliwia zaciskanie końcówek węży w klimaty zacjach samochodowych przy użyciu ręcznej pompy hydraulicznej. Dzięki temu operację tę wykonuje się lekko, szybko i precy zyjnie. Doskonały do zastosow ania w terenie. W skład zestaw u w chodzą: - ręczna pompa hydrauliczna - szczęki zaciskające - zaciski (matry ce) na węże: #6 (5/16 ), #8 (13/32 ),#10 (1/2 ) i #12 (5/8 ) - zaciski redukcyjne na w/w średnice - walizka na wszystkie elementy. Szybkie montowanie matryc w szczękach zaciskowy ch, bez potrzeby uży cia śrub ani inny ch akcesoriów. PRZYRZĄ D DO ZA CISKA NIA KOŃCÓWEK WĘŻY (71550) Przy rząd o budow ie zbliżonej do Hydra-Krimp. Różnicą jest brak ręcznej pompy hy draulicznej - w tej wersji urządzenia szczęki zaciskowe dokręcane są przy pomocy klucza. P onadto szczęki zaciskające wyposażone są w podstawkę mocującą, umożliwiająca stabilne zamontowanie na stole w arsztatowym lub zaciśnięcie w imadle. W skład zestaw u w chodzą: - szczęki zaciskające z podstawką mocującą - zaciski (matry ce) na węże: #6 (5/16 ), #8 (13/32 ),#10 (1/2 ) i #12 (5/8 ) - walizka na wszystkie elementy Zaciski redukcyjne dostępne opcjonalnie. Do zamontowania matry c w szczękach zaciskowy ch nie potrzeba śrub ani inny ch akcesoriów. A-18

23 Narzędzia i przy rządy serwisowe Mastercool WIGMORS ZESTAW DO DEMONTA ŻU WĘŻY (93000) Zestaw przy rządów do demontażu w ęży o rozmiarach: #6 (3/8 ), #8 (1/2 ), #10 (5/8 ), #12 (3/4 ). Do naby cia rów nież pojedynczo: /8 (#6), czerwony /8 (#10), czarny /2 (#8), niebieski /4 (#12), beżowy SZCZYPCE TNĄCE DO WĘŻY Do cięcia w szelkich gumowych w ęży oraz rur PVC o średnicy zew nętrznej do 1 1/2 (nie zalecane do PVC 200) Do obcinania w ęży do klimaty zacji samochodow ej o grubościach do 1 1/ Ostrze do Ostrze do MA NOMETRY Manometry niskiego ciśnienia Manometry wysok iego ciśnienia Średnica (mm) Jednostki Skala ML MH 63 bar, 0C R134a, R404A, R407C, R22, R507A MRL MRH 63 bar, psi, 0C R134a, R22, R404A, R12 EL EH 63 bar, psi, 0C R410A, R404A, R507A, R22 MBL MBH 80 bar, 0C R134a, R404A, R407C, R22, R507A MRBL MRBH 80 bar, psi, 0C R134a, R22, R404A, R12 EBL EBH 80 bar, psi, 0C R410A, R404A, R507A, R22 MBL 1 MBH 1 80 bar, 0C R134a, R407C, R404A, R507 EBL 1 EBH 1 80 bar, 0C R410A, R407C, R E Szkiełko do manometrów 63 mm E Szkiełko do manometrów 80 mm OSŁONY MANOMETRÓW E Niebieska osłona na manometry 63 mm E Niebieska osłona na manometry 80 mm E Czerwona osłona na manometry 63 mm E Czerwona osłona na manometry 80 mm E Zestaw osłon (niebieska i czerwona) na manometry 63 mm E Zestaw osłon (niebieska i czerwona) na manometry 80 mm A-19

24 WIGMORS Narzędzia i akcesoria ELEKTRONICZNE ZESTAWY MANOMETRÓW ELEKTRONICZNY ZESTAW MA NOMETRÓW (99103) Obsługa 61 rodzajów czynników chłodniczy ch Duży, podśw ietlany wyświetlacz LCD, pokazujący m.in. ciśnienie, aktualną temperaturę, temperaturę cieczy nasy conej, temperaturę przegrzania oraz dochłodzenia Wskazuje temperaturę nasy cenia, temperaturę na linii nasy cenia pary oraz na linii nasy cenia cieczy dla aktualnego ciśnienia Wskazuje aktualną temperaturę oraz automaty cznie wylicza i wskazuje temperaturę przegrzania i dochłodzenia (przy uży ciu termopary szczękow ej) Wskazuje głębokość próżni (z podłączoną czujką próżniową) Wskaźnik stanu baterii Automatyczne wyłączanie po 15 min. (istnieje możliw ość dezaktywacji tej funkcji) Obudowa z ABS Gumowa osłona urządzenia Korpus aluminiowy z w ziernikiem, zaw ory tłokow e z podw ójnym uszczelnieniem Haczyk do zawieszania składany do obudowy Dane techniczne: Pomiar ciśnienia w bar, psi, inhg, MPa i kg/cm 2 Pomiar próżni w mikronach, mtorr, kpa, mm-hg, mbar Pomiar temperatury w o C i o F Rozdzielczość (ciśnienie): 0,07 bar (1 psi, 0,007 MPa, 0,07 kg/cm 2 ) Dokładność (ciśnienie): ± 1 psi, lub 1% odczy tu (w iększa wartość) Ciśnienie robocze: 0 do 52 bar (750 psi, 5 MPa, 52 kg/cm 2 ) Ciśnienie maksymalne: 70 bar (1000 psi, 7 MPa, 70 kg/cm 2 ) Zakres temperatury czynnika chłodniczego: -40 do +93 o C Dokładność (temperatura): ±0,5 o C w zakresie od 0 do 71 o C Temperatura pracy : 0 do 50 o C Temperatura przechowywania: 0-49 o C Przy łącze: ¼ męskie Zasilanie: bateria 9V DC lub zasilacz AC /DC (dostępny opcjonalnie) Żywotność baterii: godzin ciągłego uży tkowania dla funkcji temperatury i ciśnienia, godzin ciągłego uży tkow ania dla funkcji próżni i przy w łączonym podśw ietleniu wyśw ietlacza Obsługiwane czynniki: R11 R176 R411A R12 R218 R411B R13 R290 R412A R21 R401A R413A R22 R401B R414A R23 R401C R414B R32 R402A R501 R113 R402B R502 R114 R403A R503 R115 R403B R504 R116 R404A R507 R123 R405A R508B R124 R406A R509A R125 R407A R600 R134 R407B R600A R134a R407C R601 R141B R407D R601A R142B R408A R717 R143 R409A R744 R143A R410A R152A R410B Cyfrowy zestaw manometrów (bez akcesoriów) Zestaw złożony z cyfrowego zestawu manometrów (99103), 3 węży 150 cm, czujki próżniowej oraz termopary szczękowej Zestaw złożony z cyfrowego zestawu manometrów (99103), 3 węży 180 cm, czujki próżniowej oraz termopary szczękowej Termopara szczękowa do zestawu manometrów (99103) Sonda próżniowa do zestawu manometrów (99103) Trójnik 1/4 (gwint zewn. x zewn. x wewn.) Zasilacz AC/DC A-20

25 Narzędzia i przy rządy serwisowe Mastercool WIGMORS ALUMINIOWE ZESTAWY MANOMETRÓW Z ZAWORAMI KULOWYMI - szy bka i precy zyjna regulacja przepływem czy nnika dzięki zastosowaniu zaworów kulowy ch (całkowite zamknięcie/otwarcie zaworu wymaga obrotu o zaledw ie 90 C ) - średnica przepływu w korpusie 3/8 wydatnie zw iększa przepływ czy nnika - lekkie przekręcanie pokrętła zaw oru nawet pod duży m ciśnieniem - kolorow e pokrętła z opisem - szy bka identy fikacja, czy zaw ór jest otwarty czy zamknięty na podstaw ie położenia pokrętła (poziomo - zamknięty, pionowo - otwarty ) - złącza 1/4 SAE, trójnik z rozgałęzieniem 3/8 Przekrój korpusu typowego zestawu manometrów - średnica przepływu 1/4 Przekrój korpusu zestawu manometrów Mastercool - średnica przepływu 3/8 4-dro gowy 2-dro gowy Wszy stkie aluminiowe zestawy manometrów z zaworami kulowymi sprzedawane są w plastikowych walizkach. ZESTAWY 4-ZA WOROWE Zestawy manometrów dostępne są samodzielnie lub w kompletach (zob. tabela). Zestawy standardowe Średnica manometru 80 mm 80 mm 80 mm 80 mm 80 mm Jednostki bar, psi, 0C bar, 0C bar, psi, 0C bar, 0C bar, 0C Skala R134a, R22, R404A, R12 R134a, R404A, R407C, R22, R507A R410A, R404A, R507A, R22 R134a, R407C, R404A, R507 R410A, R407C, R22 Kody manometrów (HP/LP) MRBH/MRB L MBH/MBL EBH/EBL MBH1/ MBL1 EBH1/EBL1 Korpus (bez manometrów) Zestaw manometrów (bez węży) MRB MB EB MB EB 1 Zestaw manometrów + 3 węże 150 cm z ręcznym zaworem odcinającym ( ) + 1 wąż 150 cm 3/8 (94160) Zestaw manometrów + 3 węże 180 cm z ręcznym zaworem odcinającym ( ) + 1 wąż 180 cm 3/8 (94172) MRB MB EB MB EB MRB MB EB MB EB 1 A-21

26 WIGMORS Narzędzia i akcesoria Zestawy przeznaczone w szczególności do obsługi układów klimatyzacji samochodowych. Wy posażone w zaślepkę dla szy bkozłączy samochodowych. Średnica manometru 80 mm 80 mm Jednostki bar, psi, 0C bar, 0C Skala R134a, R404A, R407C, R507, R22 R134a, R404A, R407C, R22 Kody manometrów (HP/LP) MBH/MBL - Korpus (bez manometrów) Zestaw manometrów MB MB 1 Zestaw manometrów +3 węże 180 cm (40372) + 1 wąż 180 cm 1/4 (47724) MB MB 1 Zestaw manometrów + 3 węże 180 cm (40372) + wąż 180 cm 1/4 (47724) + szybkozłącza (82834-E i E) MB MB 1 Zestaw manometrów + 3 węże 250 cm (40396) + 1 wąż 250 cm 1/4 (47964) MB MB 1 Zestaw manometrów + 3 węże 250 cm (40396) + 1 wąż 250 cm 1/4 (47964) + szybkozłącza (82834-E i E) MB MB 1 ZESTAWY 2-ZA WOROWE Zestawy manometrów dostępne samodzielnie lub w kompletach (zob. tabele). Dla zestaw ów 2-zaw orowych opcjonalnie dostępny adapter 3/8 z zaworem kulowym do złącza próżniow ego (90530) - pozwalający zamienić zestaw 2-zaworowy w 3-zaworowy zestaw o pełnej funkcjonalności zestaw u 4-drogow ego Średnica manometru 63 mm 80 mm 80 mm 63 mm Jednostki bar, psi, 0C bar, psi, 0C Bar/0C bar, psi, 0C Skala R410A, R404A, R507A, R22 R410A, R404A, R507A, R22 R410A, R407C, R22 R134a, R22, R404A, R12 Kody manometrów (HP/LP) EH/EL EBH/EBL EBH1/EBL1 MRH/MRL Zestaw manometrów (bez węży) E EB EB MR Zestaw manometrów + 3 węże 90 cm (wzmocnione z ręcznym zaworem odcinającym) Zestaw manometrów + 3 węże 150 cm (wzmocnione z ręcznym zaworem odcinającym) Zestaw manometrów + 3 węże 180 cm (wzmocnione z ręcznym zaworem odcinającym) E EB EB E EB EB E EB EB MR MR MR Dokończenie na następnej stronie. A-22

27 Narzędzia i przy rządy serwisowe Mastercool WIGMORS Średnica manometru 63 mm 80 mm 80 mm 80 mm Jednostki bar, 0C bar, psi, 0C Bar/0C bar, 0C Skala R134a, R404A, R407C, R22, R507A R134a, R22, R404A, R12 R134a, R404A, R407C, R22, R507A R134a, R407C, R404A, R507 Kody manometrów (HP/LP) MH/ML MRBH/MRB L MBH/MBL MBH1/MBL1 Zestaw manometrów (bez węży) M MRB MB MB1 Zestaw manometrów + 3 węże 90 cm (wzmocnione z ręcznym zaworem odcinającym) Zestaw manometrów + 3 węże 150 cm (wzmocnione ręcznym zaworem odcinającym) Zestaw manometrów + 3 węże 180 cm (wzmocnione ręcznym zaworem odcinającym) M MRB MB M MRB MB M MRB MB MB MB MB1 ALUMINIOWE ZESTAWY MANOMETRÓW Z ZAWORAMI TŁOKOWYMI ZESTAWY 2-ZA WOROWE - zastosow anie zaw orów z ruchomym tłoczkiem zmniejsza zuży cie uszczelek - podwójne uszczelnienie gwarantuje mniejszą liczbę wycieków - złącza 1/4 SAE, trójnik z rozgałęzieniem 1/4 SAE Zestawy manometrów dostępne oddzielnie lub w kompletach (zob. tabele). Średnica manometru 63 mm 80 mm 80 mm 63 mm Jednostki bar, psi, 0C bar, psi, 0C bar, 0C bar, psi, 0C Skala R410A, R404A, R507A, R22 R410A, R404A, R507A, R22 R410A, R407C, R22 R134a, R22, R404A, R12 Kody manometrów (HP/LP) EH/EL EBH/EBL EBH1/EBL1 MRH/MRL Zestaw manometrów (bez węży) E EB EB1 Zestaw manometrów + 3 węże 90 cm (standardowe) E EB EB1 Zestaw manometrów + 3 węże 150 cm (standardowe) E EB EB1 Zestaw manometrów + 3 węże 180 cm (standardowe) E EB EB MR MR MR MR Średnica manometru 63 mm 80 mm 80 mm 80 mm Jednostki bar, 0C bar, psi, 0C bar, 0C bar, 0C Skala R134a, R404A, R407C, R22, R507A R134a, R22, R404A, R12 R134a, R404A, R22, R407C, R507A R134a, R407C, R404A, R507 Kody manometrów (HP/LP) MH/ML MRBH/MRB L MBH/MBL MBH1/MBL1 Zestaw manometrów (bez węży) M MRB MB Zestaw manometrów + 3 węże 90 cm (standardowe) M MRB MB Zestaw manometrów + 3 węże 150 cm (standardowe) M MRB MB Zestaw manometrów + 3 węże 180 cm (standardowe) M MRB MB MB MB MB MB1 A-23

28 WIGMORS Narzędzia i akcesoria Zestawy przeznaczone w szczególności do obsługi układów klimatyzacji samochodowych. Wy posażone w zaślepkę dla szy bkozłączy samochodowych. W zestawach szybkozłącza (82834-E i E). Średnica manometru 63 mm 80 mm 80 mm 80 mm Jednostki Bar/0C Bar/0C bar, PSI/0C Bar/0C Skala R134a, R404A, R407C, R22, R507A R134a, R22, R404A, R407C, R507A R134a, R12, R404A, R22 R134a, R407C, R404A, R507A Kody manometrów (HP/LP) MH/ML MBH/MBL MRBH/MRB L MBH1/MBL1 Korpus (bez manometrów) /4 Zestaw manometrów (bez węży) M MB MRB MB1 Zestaw manometrów + 3 węże 180 cm (40372; 1/4 SAE) M MB MRB MB1 Zestaw manometrów + 3 węże 250 cm (40396; 1/4 SAE) M MB MRB MB1 Zestawy manometrów z zaworami tłokowymi sprzedawane są w plastikowych opakowaniach ochronnych, bez walizki PB Walizka na zestawy manometrów MOSIĘŻNE ZESTAWY MA NOMETRÓW Z ZAWORAMI TŁOKOWYMI ZESTAWY 2-DROGOWE - zastosow anie zaw orów z ruchomym tłoczkiem zmniejsza zużycie uszczelek - podwójne uszczelnienie gwarantuje mniejszą liczbę wycieków - złącza 1/4 SAE Zestawy manometrów dostępne samodzielnie lub w kompletach (zob. tabela). Średnica manometru 63 mm 80 mm 63 mm 63 mm Jednostki bar, psi, 0C bar, psi, 0C bar, psi, 0C bar, 0C Skala R410A, R404A, R507A, R22 R410A, R404A, R507A, R22 R134a, R22, R404A, R12 R134a, R404A, R407C, R22, R507A Kod manometrów (HP/LP) EH/EL EBH/EBL MRH/MRL MH/ML 80 mm bar, psi, 0C R134a, R22, R404A, R12 MRBH/MRB L 80 mm bar, 0C R134a, R404A, R407C, R22, R507A MBH/MBL Zestaw manometrów (bez węży) E EB MR M MRB MB Zestaw manometrów + 3 węże 90 cm (standardowe) E EB MR M MRB MB Zestaw manometrów + 3 węże 150 cm (standardowe) E EB MR M MRB MB Zestaw manometrów + 3 węże 180 cm (standardowe) E EB MR M MRB MB A-24

29 Narzędzia i przy rządy serwisowe Mastercool WIGMORS WĘŻE Wszy stkie węże dostępne są pojedynczo oraz w zestawach (3 szt.). Spełniają wymagania EPA, SAE oraz UL. Ciśnienie pracy Ciśnienie zniszczenia Węże standardowe 50 bar 210 bar Węże wzmocnione 56 bar 280 bar WĘŻE ZE ZŁĄ CZA MI STA NDA RDOWYMI 1/4 SA E (BEZ ZA WORÓW) Węże standardowe Węże wzmocnione Długość 90 cm 150 cm 180cm 250 cm 90 cm 150 cm 180cm 250 cm Niebieski 1/ Żółty 1/ Czerwony 1/ Czarny 1/ Zestaw 1/4 * Czarny 1/4 (złącze 3/8 ) Czarny 3/8 (złącze 3/8 ) WĘŻE Z A UTOMATYCZNYMI ZA WORA MI ODCINA JĄCYMI 1/4 SA E Węże standardowe Węże wzmocnione Długość 90 cm 150 cm 180cm 250 cm 90 cm 150 cm 180cm 250 cm Niebieski 1/ Żółty 1/ Czerwony 1/ Czarny 1/ Zestaw 1/4 * Automatyczne zawory odcinające nie dopuszczają do wycieku czynnika chłodniczego po odłączeniu węża od systemu (czynnik zatrzymywany jest w wężu). WĘŻE Z RĘCZNYM ZAWOREM ODCINAJĄCYM 1/4 SAE Węże standardowe Węże wzmocnione Długość 90 cm 150 cm 180cm 90 cm 150 cm 180cm Niebieski 1/ Żółty 1/ Czerwony 1/ Zestaw 1/4 * WĘŻE DLA CZYNNIKA R410A, ZE ZŁĄCZAMI STANDARDOWYMI 1/2-2O UNF Długość 90 cm 150 cm Niebieski 1/2-20 UNF J J Żółty 1/2-20 UNF J J Czerwony 1/2-20 UNF J J Zestaw 1/2-20 UNF * J J * W skład każdego zestawu wchodzą 3 węże: nie bieski, czerwony i żółty. A-25
