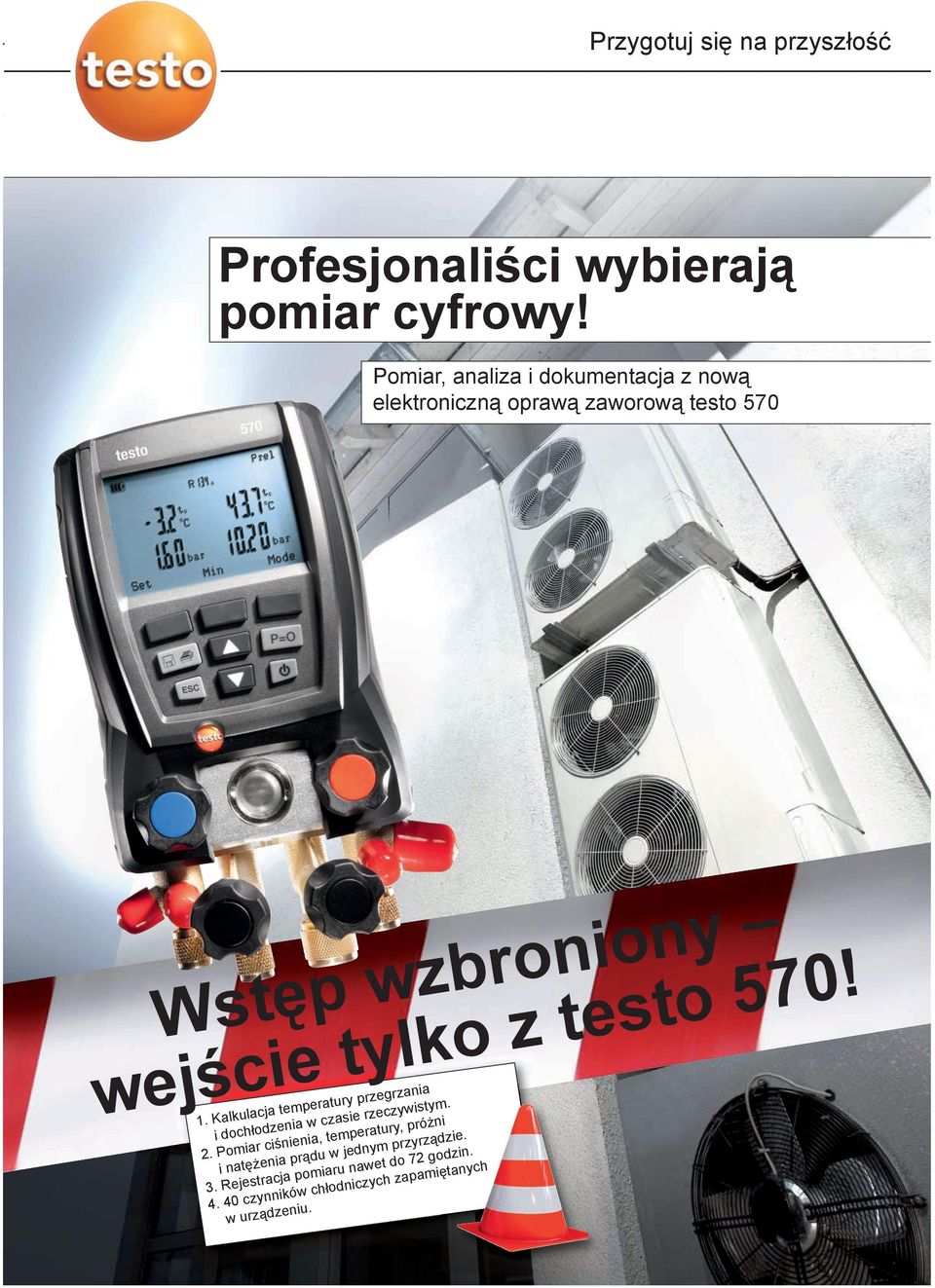

1 Przygotuj się na przyszłość Profesjonaliści wybierają pomiar cyfrowy! Pomiar, analiza i dokumentacja z nową elektroniczną oprawą zaworową testo 570 Wstęp wzbroniony wejście tylko z testo 570! 1. Kalkulacja temperatury przegrzania i dochłodzenia w czasie rzeczywistym. 2. Pomiar ciśnienia, temperatury, próżni i natężenia prądu w jednym przyrządzie. 3. Rejestracja pomiaru nawet do 72 godzin czynników chłodniczych zapamiętanych w urządzeniu.

2 Pomiar, analiza i dokumentowanie z testo 570. Nowa, solidna elektroniczna oprawa zaworowa! Jedno urządzenie, wiele korzyści Nowe testo 570 to solidne narzędzie do wszystkich pomiarów, jakie tylko możesz sobie wyobrazić systemów chłodniczych lub pompy ciepła, a wszystko to za pomocą jednego urządzenia. testo 570 to znacznie więcej niż sam pomiar. Ciśnienie, temperatura, pomiar próżni czy natężenia prądu testo 570 umożliwia przeprowadzenie analizy wszystkiego. Przechowuje dane pomiarowe od momentu uruchomienia, przez użytkowanie aż po analizę błędów. 2 Zawsze pod ręką! Przechowywanie danych pomiarowych przez testo 570 zastępuje ręczne zapisywanie danych dzięki jasnej i czytelnej opcji dokumentacji dokonanych pomiarów. Testo 570 dowodzi prawidłowego utrzymania badanego systemu. Zapewnia to przejrzystość pomiarów i zdobywa w ten sposób zaufanie klientów.

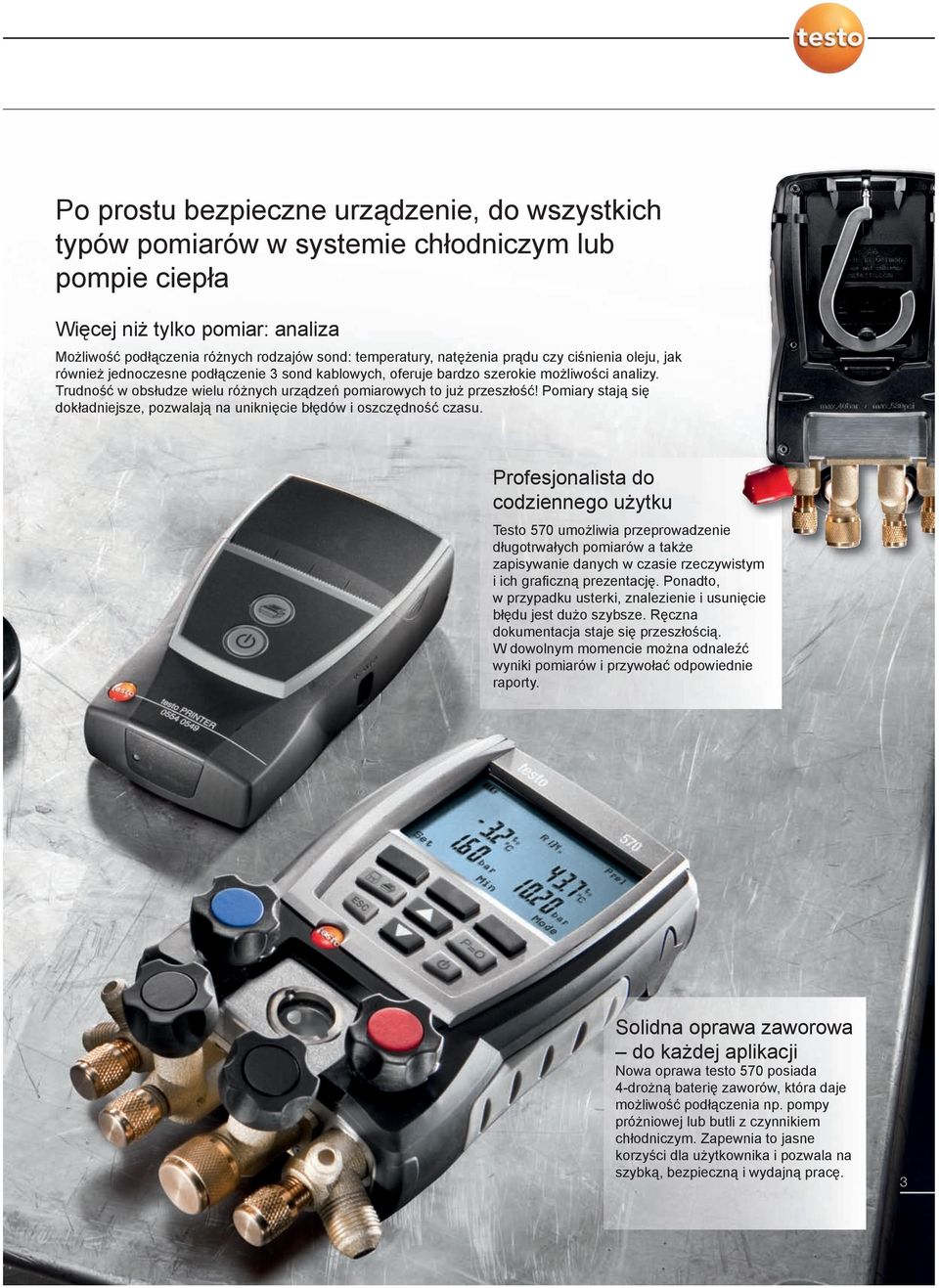

3 Po prostu bezpieczne urządzenie, do wszystkich typów pomiarów w systemie chłodniczym lub pompie ciepła Więcej niż tylko pomiar: analiza Możliwość podłączenia różnych rodzajów sond: temperatury, natężenia prądu czy ciśnienia oleju, jak również jednoczesne podłączenie 3 sond kablowych, oferuje bardzo szerokie możliwości analizy. Trudność w obsłudze wielu różnych urządzeń pomiarowych to już przeszłość! Pomiary stają się dokładniejsze, pozwalają na uniknięcie błędów i oszczędność czasu. Profesjonalista do codziennego użytku Testo 570 umożliwia przeprowadzenie długotrwałych pomiarów a także zapisywanie danych w czasie rzeczywistym i ich grafi czną prezentację. Ponadto, w przypadku usterki, znalezienie i usunięcie błędu jest dużo szybsze. Ręczna dokumentacja staje się przeszłością. W dowolnym momencie można odnaleźć wyniki pomiarów i przywołać odpowiednie raporty. Solidna oprawa zaworowa do każdej aplikacji Nowa oprawa testo 570 posiada 4-drożną baterię zaworów, która daje możliwość podłączenia np. pompy próżniowej lub butli z czynnikiem chłodniczym. Zapewnia to jasne korzyści dla użytkownika i pozwala na szybką, bezpieczną i wydajną pracę. 3

4 testo 570: Wszystko, czego potrzebujesz testo Easykool software - online measurement testo 570 testo 570 Meas. instrument Archive Refrigerants Settings Connection assistent Configuration Measurement process Meas. cycle (sec) Refrigerants Pressure type Refrigerant level 2 R502 relative Readings Display Diagram Display sequence Online measurement Instrument Explorer Save graph 4

5 Doskonałe wsparcie w pomiarach: Przegrzanie i dochłodzenie Jednoczesna kalkulacja temperatury przegrzania i dochłodzenia dzięki podłączeniu 2 zewnętrznych sond temperatury. Precyzyjne pomiary temperatury dzięki sondom powierzchniowym. Dostarczone w zestawie z testo 570 sondy zaciskowe mocowane są na rurze i pozwalają na pomiar temperatury jej powierzchni. Pomiar próżni Zintegrowany pomiar próżni pozwala na pomiary podczas opróżniania instalacji, informując o osiągnięciu próżni. Tryb pompy ciepła Nie ma już potrzeby zmiany węży podczas serwisowania pompy ciepła. Miernik testo 570 automatycznie przełącza podgląd wyświetlacza pomiędzy wartościami wysokiego i niskiego ciśnienia i temperatur, jak tylko włączony zostanie tryb pompy ciepła. Test szczelności instalacji z kompensacją temperatury Dzięki testowi szczelności z kompensacją temperatury, oprawa testo 570 pozwala na przeprowadzenie testu szczelności instalacji. Można tego dokonać mierząc przez dany okres czasu (określany przez użytkownika) ciśnienie w instalacji oraz temperaturę otoczenia. Zintegrowana pamięć Z testo 570 możesz rejestrować wartości pomiarowe z różnych instalacji nawet przez 72 godziny. Ręczna dokumentacja pomiarów nie jest już potrzebna. Rozwiązywanie problemów Pomiar online za pomocą urządzenia testo 570 pozwala na komputerowe monitorowanie instalacji w dłuższym okresie czasu, co zapewnia szczegółową analizę błędów, która nie byłaby możliwa przy wykorzystaniu pomiarów punktowych. Oprogramowanie EasyKool Dokumentacja wyników pomiaru pomaga klientowi zrozumieć zadania, które zostały wykonane i stanowi dowów ich przeprowadzenia dla wykonawcy. Intuicyjna obsługa oprogramowania, planowanie pomiarów na większych instalacjach, zarządzanie danymi klienta oraz grafi czna prezentacja wyników pomiaru to dodatkowe atuty. Zarządzanie czynnikiem chłodniczym Z nowym oprogramowaniem EasyKool można zarówno pobierać krzywe charakterystyk czynników chłodniczych z internetu, jak również precyzyjnie zarządzać poziomem napełniania czynnikiem chłodniczym. 5

6 Oferowane oprawy zaworowe Testo. Gwarancja testo 550 Narzędzie do trudnych aplikacji Idealne do serwisowania, konserwacji i uruchamiania instalacji klimatyzacyjnych i pomp ciepła. testo 557 Narzędzie do uruchamiania, Idealne do uruchamiania, serwisowania zaworów oraz zintegrowanemu pomiarowi Wyświetlanie wartości MIN/ MAX/MEAN 2 złącza sond temperatury Podświetlenie wyświetlacza 2-drożna bateria zaworów z 3 złączami, 3 podłączeniami węży i wziernikiem Funkcje urządzenia: Wysokiej jakości sensory mierzą ciśnienie wysokie i niskie Kalkulacja temperatury przegrzania i dochłodzenia w czasie rzeczywistym 39 czynników chłodniczych zapisanych w urządzeniu Test szczelności z kompensacją temperatury Tryb pompy ciepła Wskazanie próżni Dodatkowe funkcje testo 550: Zintegrowany pomiar próżni ułatwia opróżnianie instalacji 4-drożna bateria zaworów zapewnia szybką i wydajną pracę Zestaw testo Elektroniczna oprawa zaworowa do serwisowania i konserwacji, z sondą zaciskową, protokołem kalibracyjnym i bateriami Nr katalogowy Zestaw testo Elektroniczna oprawa zaworowa testo 557 z b protokołem kalibracyjnym, 2 sondami zacisko transportową. Nr katalogowy Zestaw testo Elektroniczna oprawa zaworowa do serwisowania i konserwacji, z 2 sondami zaciskowymi, protokołem kalibracyjnym i bateriami Nr katalogowy

7 najlepszego rozwiązania do wszystkich zastosowań! testo 570 serwisowania i konserwacji i konserwacji dzięki 4-drożnej baterii próżni. Wyświetlanie wartości MIN/MAX/MEAN 2 złącza sond temperatury Podświetlenie wyświetlacza Profesjonalne rozwiązanie do uruchamiania, serwisowania i konserwacji Idealne do pomiarów w instalacjach chłodniczych i pompach ciepła. W szczególności zintegrowane przechowywanie danych oraz pomiar próżni upraszczają wszystkie czynności. Wyświetlanie wartości MIN/ MAX/MEAN 3 złącza sond temperatury Podświetlenie wyświetlacza 4-drożna bateria zaworów z 4 złączami, 4 podłączeniami węży i wziernikiem z szybą 4-drożna bateria zaworów z 4 złączami, 4 podłączeniami węży i wziernikiem Dodatkowe funkcje testo 550 i testo 557: Dzięki opcjonalnemu oprogramowaniu EasyKool możliwe jest zarejestrowanie danych pomiarowych do 72 godzin. Możliwość aktualizacji bazy czynników chłodniczych przez klienta Bezpośredni wydruk w miejscu pomiaru dzięki szybkiej drukarce Testo Szeroka gama podłączanych akcesoriów ateriami, wymi i walizką Zestaw testo Elektroniczna oprawa zaworowa testo 570 z bateriami, protokołem kalibracyjnym i sondą zaciskową Nr katalogowy Zestaw testo Elektroniczna oprawa zaworowa testo 570 z bateriami, protokołem kalibracji, 2 sondami zaciskowymi, walizką transportową, oprogramowaniem z kablem do przesyłu danych ze złączem USB i zasilaczem. Nr katalogowy

8 Akcesoria do opraw zaworowych testo 550 oraz testo 570 Sondy do urządzeń testo 550, testo 557 i testo 570 Sonda Rysunek Zakres pomiarowy Dokładność Nr katalogowy Sonda zaciskowa do rur Ø 6 mm do Ø 35 mm, NTC -40 do +125 C ± 1 C (-20 do +85 C) Sonda zaciskowa, mocowana na rzep, do rur o średnicy maks. 75mm, Tmax. +75 C, NTC Złącze: Kabel 1,5 m 300 mm 30 mm -50 do +70 ± 0.2 C (-25 do +70 C) ± 0,4 C (-50 do -25,1 C) Wodoszczelna sonda powierzchniowa NTC do pomiaru na powierzchniach płaskich Precyzyjna, solidna sonda do pomiaru temperatury powietrza NTC Złącze: Kabel 1,2 m Złącze: Kabel 1,2 m 115 mm Ø 5 mm 115 mm Ø 5 mm 50 mm Ø 6 mm 50 mm Ø 4 mm -50 do +150 C Długotrwały zakres pomiarowy do +125 C, krótko do +150 C (2 minuty) -50 do +125 C 2) ±0.5% odczytu (+100 do +150 C) ± 0,2 C (-25 do +74,9 C) ±0,4 C (w pozostałym zakresie) ± 0.2 C (-25 do +80 C) ±0,4 C (w pozostałym zakresie) Sonda zaciskowa do rur (NTC) o średnicy 5 do 65 mm -50 do +120 C ± 0.2 C (-25 do +80 C) Złącze: Kabel 1,5 m Akcesoria do urządzeń testo 550 oraz testo 570 Do testo 550: Walizka transportowa na urządzenie pomiarowe, sondy i akcesoria Nr katalogowy Do testo 570: Cyfrowy amperomierz cęgowy do kontroli poboru prądu przez komp, z przełączanym zakresem pomiarowym Sonda ciśnienia oleju do sprawdzania prawidłowego smarowania kompresora Zakres pomiaru Dokładność 0 do 20/200 A 0 do 9.9 A 4% 10 do 49.9 A 3% 50 do 200 A 2% 0 do 15 bar wzgl. 0.5% wartości końcowej Przeciążenie: 50 bar Nr katalogowy Złącze: Kabel 2,9 m Złącze: Kabel 2,9m Walizka transportowa, z miejscem na testo 570, sondy, akcesoria i węże Zasilacz, 5VDC 500mA z wtyczką Euro, VAC, Hz Kabel do przesyłu danych ze złączem USB, podłączany do komputera Oprogramowanie EasyKool z możliwością zarządzania danymi pomiarowymi, z kablem USB Szybka drukarka Testo z bezprzewodowym interfejsem na podczerwień, 1 rolka papieru termicznego oraz 4 baterie AA

9 Dane techniczne testo 550 testo 557 testo 570 Temperatura pracy -10 C do + 50 C -20 C do 50 C Temperatura przechowywania -20 C do 60 C Żywotność baterii ok. 150h (bez podświetlenia wyświetlacza) ok. 40h (bez podświetlenia wyświetlacza) Wymiary 200x113x x 135 x 75 mm Waga 1060g 1200 g (bez baterii) Dopuszczalne media CFC, HFC, N, H 2 O, CO 2 ciśnienie Ciśnienie wzgl. niskie (LP) Ciśnienie wzgl. wysokie (HP) Przeciążenie wzgl. (PL/HP) 40/40 bar rel 50/50 bar rel 60/60 bar rel 52/52 bar Dokładność (przy 22 C) ± 0.75 % wart. końcowej (± 1 cyfra) ± 0.5% wart. końcowej (± 1 cyfra) Rozdzielczość 0.01 bar / 0.1 psi Doceń wygodę i szybkość pomiarów! Podłączenie 3x7/16 UNF 3x7/16 UNF+1x 5/8 UNF temperatura Zakres pomiaru - 50 do C Dokładność (przy 22 C) ± 0.5 C (± 1 cyfra) Rozdzielczość 0.1 C/0,1 F Podłączenie sondy 2x wtyczki (NTC) 3x wtyczki (NTC) Próżnia Zakres pomiaru (wzgl.) -1 bar do 0 bar -1 bar do 0 bar Dokładność (przy 22 C) 1% wart. końcowej Rozdzielczość 1mbar / 1hPa / 0.5 Torr / 0.5 in H2O / 0.02 in Hg / 100 Pa / 500 Micron Czynniki chłodnicze zapisane w urządzeniu R12, R22, R123, R134a, R290, R401A, R401B, R402A, R402B, R404A, R406A, R407A, R407C, R408A, R409A, R410A, R411A, R413A,R414B, R416A, R417A, R420A, R421A, R421B, R422A, R422B, R422D, R424A, R427A, R434A, R437A, R438A, R502, R503, R507, R600, R600a, R718 (H2O), R744 (tylko w dozwolonym zakresie pomiaru do 40 bar), R1234yf (wyśw.: T8) R12, R22, R123, R134a, R290, R401A, R401B, R402A, R402B, R404A, R406A, R407A, R407C, R408A, R409A, R410A, R411A, R413A,R414B, R416A, R417A, R420A, R421A, R421B, R422A, R422B, R422D, R424A, R427A, R434A, R437A, R438A, R502, R503, R507, R600, R600a, R718 (H2O), R744 (tylko w dozwolonym zakresie pomiaru do 50 bar), R1234yf (wyśw.: T8 do testo 557) Dokumentacja Drukarka Drukarka na podczerwień Rejestracja danych w urządzeniu do 72 godzin Opcjonalne oprogramowanie EasyKool 9

10 Oferowane zestawy Specjalnie dla ciebie: Zestaw testo Elektroniczna oprawa zaworowa testo 570 Sonda zaciskowa do pomiaru temperatury na rurach Protokół kalibracyjny i baterie Nr katalogowy Zestaw testo Elektroniczna oprawa zaworowa testo sondy zaciskowe do pomiaru temperatury na rurach Protokół kalibracyjny i baterie Walizka transportowa Oprogramowanie EasyKool Zasilacz Nr katalogowy /msp/XX/Q/ Możliwość Subject to change wprowadzenia without zmian notice. bez uprzedzenia.
