Korpusy rozpylaczy do belek suchych

Transkrypt

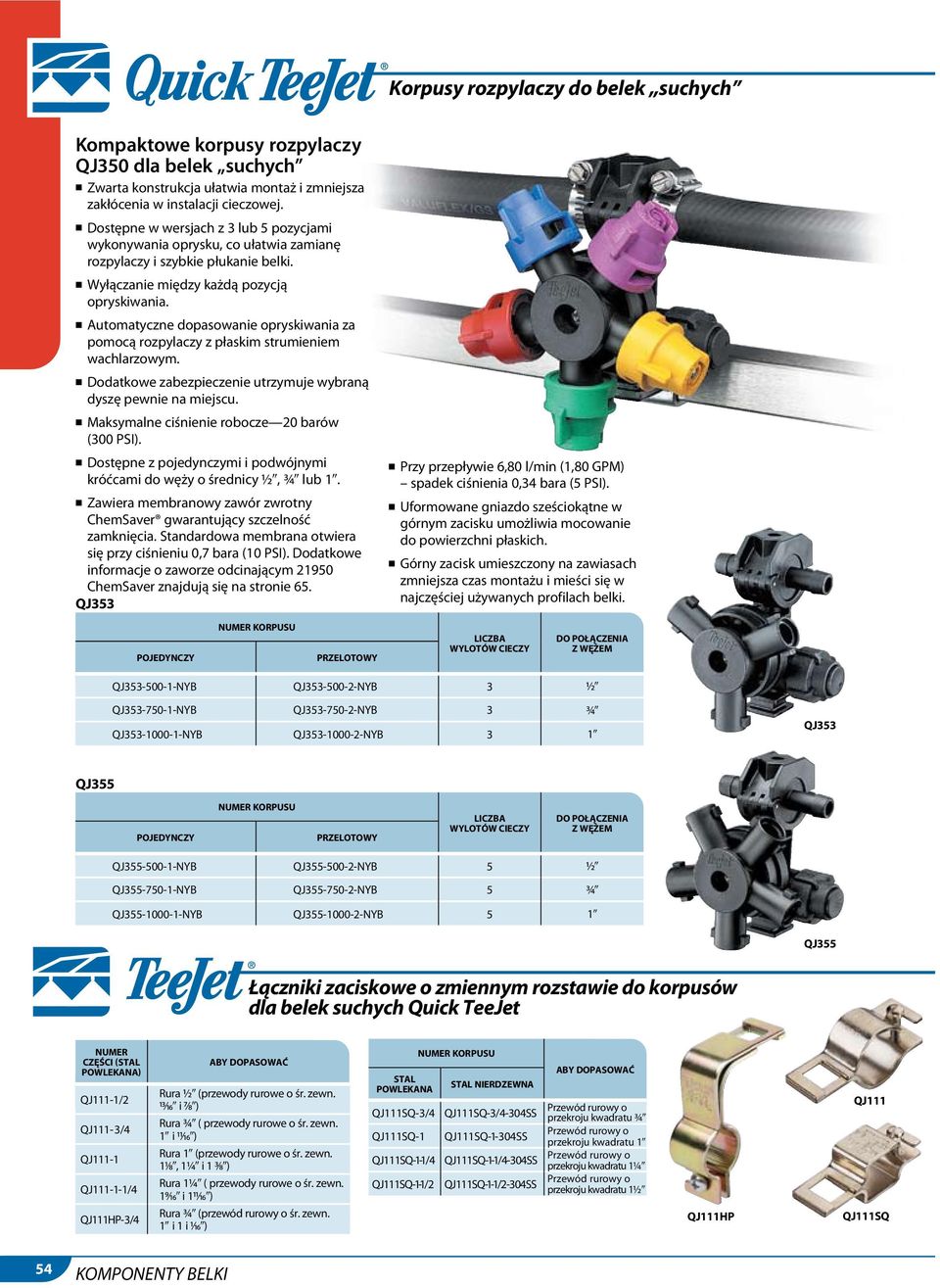

1 Korpusy rozpylaczy do belek suchych Kompaktowe korpusy rozpylaczy QJ350 dla belek suchych n Zwarta konstrukcja ułatwia montaż i zmniejsza zakłócenia w instalacji cieczowej. n Dostępne w wersjach z 3 lub 5 pozycjami wykonywania oprysku, co ułatwia zamianę rozpylaczy i szybkie płukanie belki. n Wyłączanie między każdą pozycją opryskiwania. n Automatyczne dopasowanie opryskiwania za pomocą rozpylaczy z płaskim strumieniem wachlarzowym. n Dodatkowe zabezpieczenie utrzymuje wybraną dyszę pewnie na miejscu. n Maksymalne ciśnienie robocze 20 barów n Dostępne z pojedynczymi i podwójnymi króćcami do węży o średnicy, lub 19. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara (10 PSI). Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 65. QJ353 n Przy przepływie 6,80 l/min (1,80 GPM) spadek ciśnienia 0,34 bara (5 PSI). n Uformowane gniazdo sześciokątne w górnym zacisku umożliwia mocowanie do powierzchni płaskich. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki. POJEDYNCZY PRZELOTOWY WYLOTÓW CIECZY QJ NYB QJ NYB 3 QJ NYB QJ NYB 3 QJ NYB QJ NYB 3 19 QJ353 QJ355 POJEDYNCZY PRZELOTOWY WYLOTÓW CIECZY QJ NYB QJ NYB 5 QJ NYB QJ NYB 5 QJ NYB QJ NYB 5 19 QJ355 Łączniki zaciskowe o zmiennym rozstawie do korpusów dla belek suchych Quick TeeJet (STAL POWLEKANA) QJ111-1/2 QJ111-3/4 QJ111-1 QJ /4 QJ111HP-3/4 ABY PASOWAĆ Rura (przewody rurowe o śr. zewn. 13/169 i 7/89) Rura ( przewody rurowe o śr. zewn. 19 i 11/169) (przewody rurowe o śr. zewn. 11/89, 11/49 i 1 ) Rura 11/49 ( przewody rurowe o śr. zewn. 19/169 i 111/169) Rura (przewód rurowy o śr. zewn. 19 i 1 i 1/169) STAL POWLEKANA QJ111SQ-3/4 QJ111SQ-1 QJ111SQ-1-1/4 QJ111SQ-1-1/2 STAL NIERDZEWNA QJ111SQ-3/4-304SS QJ111SQ-1-304SS QJ111SQ-1-1/4-304SS QJ111SQ-1-1/2-304SS ABY PASOWAĆ o przekroju kwadratu o przekroju kwadratu 19 o przekroju kwadratu 11/49 o przekroju kwadratu 1 QJ111HP QJ111 QJ111SQ 54

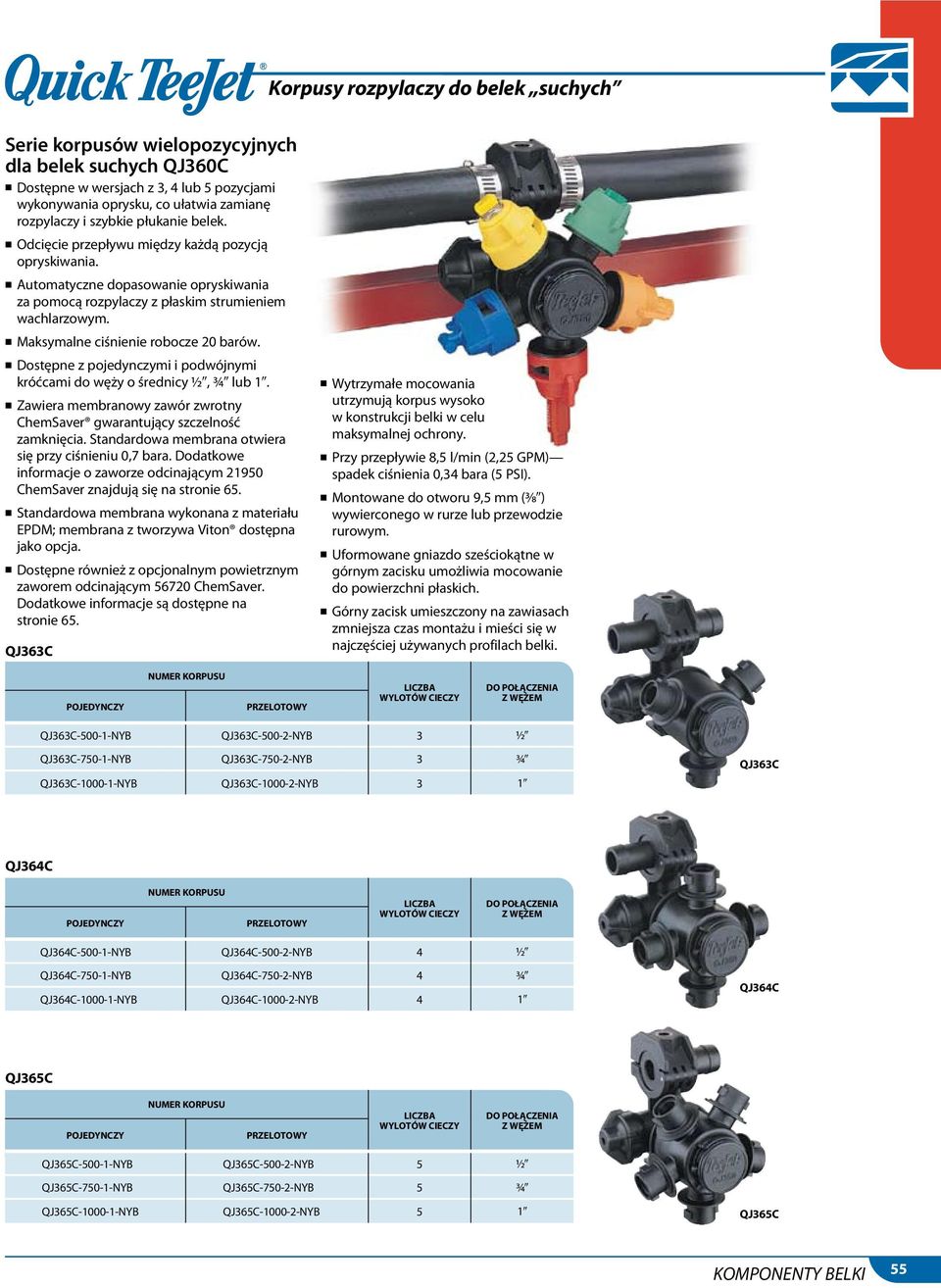

2 Korpusy rozpylaczy do belek suchych Serie korpusów wielopozycyjnych dla belek suchych QJ360C n Dostępne w wersjach z 3, 4 lub 5 pozycjami wykonywania oprysku, co ułatwia zamianę rozpylaczy i szybkie płukanie belek. n Odcięcie przepływu między każdą pozycją opryskiwania. n Automatyczne dopasowanie opryskiwania za pomocą rozpylaczy z płaskim strumieniem wachlarzowym.. n Dostępne z pojedynczymi i podwójnymi króćcami do węży o średnicy, lub 19. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara. Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 65. n Standardowa membrana wykonana z materiału EPDM; membrana z tworzywa Viton dostępna jako opcja. n Dostępne również z opcjonalnym powietrznym zaworem odcinającym ChemSaver. Dodatkowe informacje są dostępne na stronie 65. QJ363C n Wytrzymałe mocowania utrzymują korpus wysoko w konstrukcji belki w celu maksymalnej ochrony. n Przy przepływie 8,5 l/min (2,25 GPM) spadek ciśnienia 0,34 bara (5 PSI). n Montowane do otworu 9,5 mm () wywierconego w rurze lub przewodzie rurowym. n Uformowane gniazdo sześciokątne w górnym zacisku umożliwia mocowanie do powierzchni płaskich. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki. POJEDYNCZY PRZELOTOWY WYLOTÓW CIECZY QJ363C NYB QJ363C NYB 3 QJ363C NYB QJ363C NYB 3 QJ363C NYB QJ363C NYB 3 19 QJ363C QJ364C POJEDYNCZY PRZELOTOWY WYLOTÓW CIECZY QJ364C NYB QJ364C NYB 4 QJ364C NYB QJ364C NYB 4 QJ364C NYB QJ364C NYB 4 19 QJ364C QJ365C POJEDYNCZY PRZELOTOWY WYLOTÓW CIECZY QJ365C NYB QJ365C NYB 5 QJ365C NYB QJ365C NYB 5 QJ365C NYB QJ365C NYB 5 19 QJ365C 55

3 Korpusy z wieloma wylotami Korpusy z trzema rozpylaczami n Zaprojektowane dla uproszczenia wymiany rozpylaczy na polu. n Możliwe trzy pozycje oprysku umożliwiające łatwą zamianę rozpylaczy lub szybkie płukanie belki. n Odcięcie przepływu między każdą pozycją opryskiwania. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Otwiera się przy ciśnieniu 0,7 bara (10 PSI). n Standardowa membrana wykonana z materiału EPDM; membrana z tworzywa Viton dostępna jako opcja. n Można używać z wszystkimi kołpakami Quick TeeJet. n Korpus z nylonu. n Maksymalne ciśnienie robocze 9 barów (125 PSI). n Dostępne w wersjach z jedno-, dwu- lub trójstronnymi króćcami do węży i A POJEDYNCZY PRZELOTOWY POTRÓJNY 24230A NYB 24230A NYB 24230A NYB 24230A NYB 24230A NYB 24230A NYB POŁĄ- CZENIA Z WĘŻEM Korpusy wielopozycyjne do nawożenia dla belek suchych Charakterystyka: n Pojedynczy, dodatkowy wylot do nawożenia z kołpakiem odcinającym i z 3, 4 lub 5 pozycjami wykonywania oprysku, co ułatwia zamianę rozpylaczy i szybkie płukanie belki. n Zamknięcie wypływu między każdą pozycją. n Automatyczne ustawienie rozpylacza dla uzyskania właściwego rozkładu cieczy na opryskiwaną powierzchnię. n Przepływ: przy spadku ciśnienia 0,34 bara (5 PSI) 8,5 l/min (2,25 GPM) przez głowicę i 12,9 l/min (3,4 GPM) przez wylot nawożenia. n Dostępne z pojedynczymi lub podwójnymi króćcami do węży o średnicy 19. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara. Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 65. n Standardowe uszczelki O-ring i membrana wykonana z materiału EPDM, a opcjonalnie typu Buna z tworzywa Viton. n Uformowane gniazdo sześciokątne w górnym zacisku do mocowania do płaskich powierzchni (nie wymaga stosowania łącznika zaciskowego korpusu). n Dostępne również z opcjonalnym powietrznym zaworem odcinającym ChemSaver. Dodatkowe informacje są dostępne na stronie 65. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki. QJ363F QJ364F POJEDYNCZY PRZELOTOWY WYLOTÓW CIECZY QJ363F NYB QJ363F NYB QJ364F NYB QJ364F NYB QJ365F NYB QJ365F NYB QJ365F 56

4 Korpusy z jednym wylotem dla belek suchych Korpus do rozpylaczy Quick TeeJet z serii QJ100 n Rozmiary króćców do węży o śr. wewn., lub. n Maksymalne ciśnienie robocze 9 barów (125 PSI). POJEDYNCZEGO NYB NYB NYB PRZELOTOWEGO NYB NYB NYB Z TRZEMA PRZYŁĄCZAMI NYB NYB NYB Korpus do rozpylaczy Quick TeeJet z serii QJ39685 Charakterystyka: n Przystosowane do kołpaków Quick TeeJet. n Dostępne z przelotowymi lub pojedynczymi króćcami (lewymi i prawymi) dla węży o śr. wewn.. n Szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Korpusy Quick TeeJet z zaworem membranowym z serii QJ200 n Dostępne w wersjach z jedno-, dwu- lub trójstronnymi króćcami do węży o śr. wewn., i. n Szczelność zamknięcia za pomocą zaworu TeeJet ChemSaver. Otwiera się przy ciśnieniu 0,7 bara (10 PSI). Standardowa membrana jest wykonana z materiału EPDM, a opcjonalnie z tworzywa Viton. n Maksymalne ciśnienie robocze 9 barów (125 PSI). POJEDYNCZEGO NYB NYB NYB PRZELOTOWEGO NYB NYB NYB Z TRZEMA PRZYŁĄCZAMI NYB NYB NYB n Wykonane z materiałów odpornych na korozję. n W korpusach oznaczonych QJ39684 jest zastosowana nakrętka z nylonu, a nie z mosiądzu. Korpusy Quick TeeJet z membranowym zaworem zwrotnym z serii QJ300 n Wersja korpusu o niskim profilu zapewnia maksymalną ochronę przed uszkodzeniem. n Dostępne w wersjach z jedno- i dwustronnymi króćcami do węży o śr. wewn., i. n Szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Otwiera się przy ciśnieniu 0,7 bara (10 PSI). Standardowa membrana jest wykonana z materiału EPDM, a opcjonalnie z tworzywa Viton. Seria QJ300 jest dostępna w wykonaniu z polipropylenu. Maksymalne ciśnienie robocze 10 barów. POJEDYNCZEGO NYB NYB NYB PRZELOTOWEGO NYB NYB NYB Uwaga: Informacje o łącznikach zaciskowych ze zmiennym odstępem znajdują się na stronie 54. Informacje o kołpakach Quick TeeJet znajdują się na stronie 63. Uwaga: Wspornik zapewnia użytkownik. Można użyć zacisków o zmiennym odstępnie TeeJet AA111-*. Informacje dotyczące zamawiania można znaleźć na stronie 69. Pojedynczy lewy QJ L-500-NYB Przelotowy QJ NYB Pojedynczy prawy QJ R-500-NYB 57

5 Korpusy wielopozycyjne dla belek mokrych Kompaktowy korpus QJ350 do rozpylaczy dla belek mokrych n Zwarta konstrukcja ułatwia montaż i zmniejsza zakłócenia w instalacji cieczowej. n Dostępne w wersjach z 3 lub 5 pozycjami wykonywania oprysku, co ułatwia zamianę rozpylaczy i szybkie płukanie wysięgnika. n Wyłączanie między każdą pozycją opryskiwania. n Dodatkowy zamek utrzymuje pewnie pozycję z wybraną dyszę na miejscu. n Automatyczne ustawienie rozpylaczy o płaskim strumieniu. n Dostępne w wykonaniu dopasowanym do przewodów rurowych 20 mm i rur, i 19. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara (10 PSI). Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 65. n Przy przepływie 6,80 l/min (1,80 GPM) spadek ciśnienia 0,34 bara (5 PSI). n Uformowane gniazdo sześciokątne w górnym zacisku umożliwia mocowanie do powierzchni płaskich. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki. QJ353-20mm-NYB 3 QJ353 WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY Rura 20 mm WYLOTÓW QJ355-20mm-NYB 5 QJ355 ŚREDNICA ZEWNĘTRZNA RURY Rura 20 mm QJ353-1/2-NYB 3 Rura QJ355-1/2-NYB 5 Rura QJ353-3/4-NYB 3 Rura QJ355-3/4-NYB 5 Rura Korpus QC360 Quick TeeJet z adapterem CAM-LOC n Te same funkcje, co korpusy z wieloma wylotami QJ360C. QJ353-1-NYB 3 QJ355-1-NYB 5 n Korpus przystosowany do połączenia z standardowymi szybkozłączkami typu CAM-LOC. Umożliwia szybką wymianę rozpylaczy o małym natężeniu. n Występ ustalający zapewnia poprawną orientację korpusu w mocowaniu CAM-LOC. WYLOTÓW QC364 QC363-NYB 3 QC364-NYB 4 QC363 QC365-NYB 5 QC365 58

6 Korpusy wielopozycyjne dla belek mokrych Serie korpusów z wieloma wylotami QJ360C dla belek mokrych n Dostępne w wersjach z 3, 4 lub 5 pozycjami wykonywania oprysku - ułatwia zamianę rozpylaczy i szybkie płukanie przewodów rurowych. n Odcięcie przepływu pomiędzy każdą pozycją. n Automatyczne ustawienie rozpylaczy o płaskim strumieniu.. n Dostępne w wykonaniu dopasowanym do połączenia z rurami 20 mm, 25 mm,, i 19. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara (10 PSI). Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 65. n Standardowa membrana wykonana z materiału EPDM; membrana z tworzywa Viton dostępna jako opcja. n Dostępne również z opcjonalnym powietrznym zaworem odcinającym ChemSaver. Dodatkowe informacje są dostępne na stronie 65. n Przy przepływie 8,5 l/min (2,25 GPM) spadek ciśnienia 0,34 bara (5 PSI). n Montowane do otworu 9,5 mm () (wywierconego w rurze lub przewodzie rurowym. n Uformowane gniazdo sześciokątne w górnym zacisku umożliwia mocowanie do powierzchni płaskich. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki. Serie korpusów wielopozycyjnych QJ360E dla belek mokrych n Dostępne do mocowania tylko na rurach o średnicy zewnętrznej 20 mm. n Przy przepływie 5,7 l/min (1,5 GPM) spadek ciśnienia 0,35 bara (5 PSI). n Zmniejszone przestrzenie wewnętrzne dla zwiększenia szybkości odcięcia zaworem ChemSaver. n Wycięcie w rurze wlotowej korpusu umożliwia dokładniejsze opróżnianie belki z pozostałości cieczy i zmniejsza tworzenie się osadów. QJ363C QJ363E QJ364C QJ364E QJ365C QJ365E WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY QJ363E-20mm-NYB 3 Rura 20 mm QJ364E-20mm-NYB 4 Rura 20 mm QJ365E-20mm-NYB 5 Rura 20 mm QJ363C-25mm-NYB 3 Rura 25 mm QJ364C-25mm-NYB 4 Rura 25 mm QJ365C-25mm-NYB 5 Rura 25 mm QJ363C-1/2-NYB 3 Rura QJ364C-1/2-NYB 4 Rura QJ365C-1/2-NYB 5 Rura QJ363C-3/4-NYB 3 Rura QJ364C-3/4-NYB 4 Rura QJ365C-3/4-NYB 5 Rura QJ363C-1-NYB 3 QJ364C-1-NYB 4 QJ365C-1-NYB 5 59

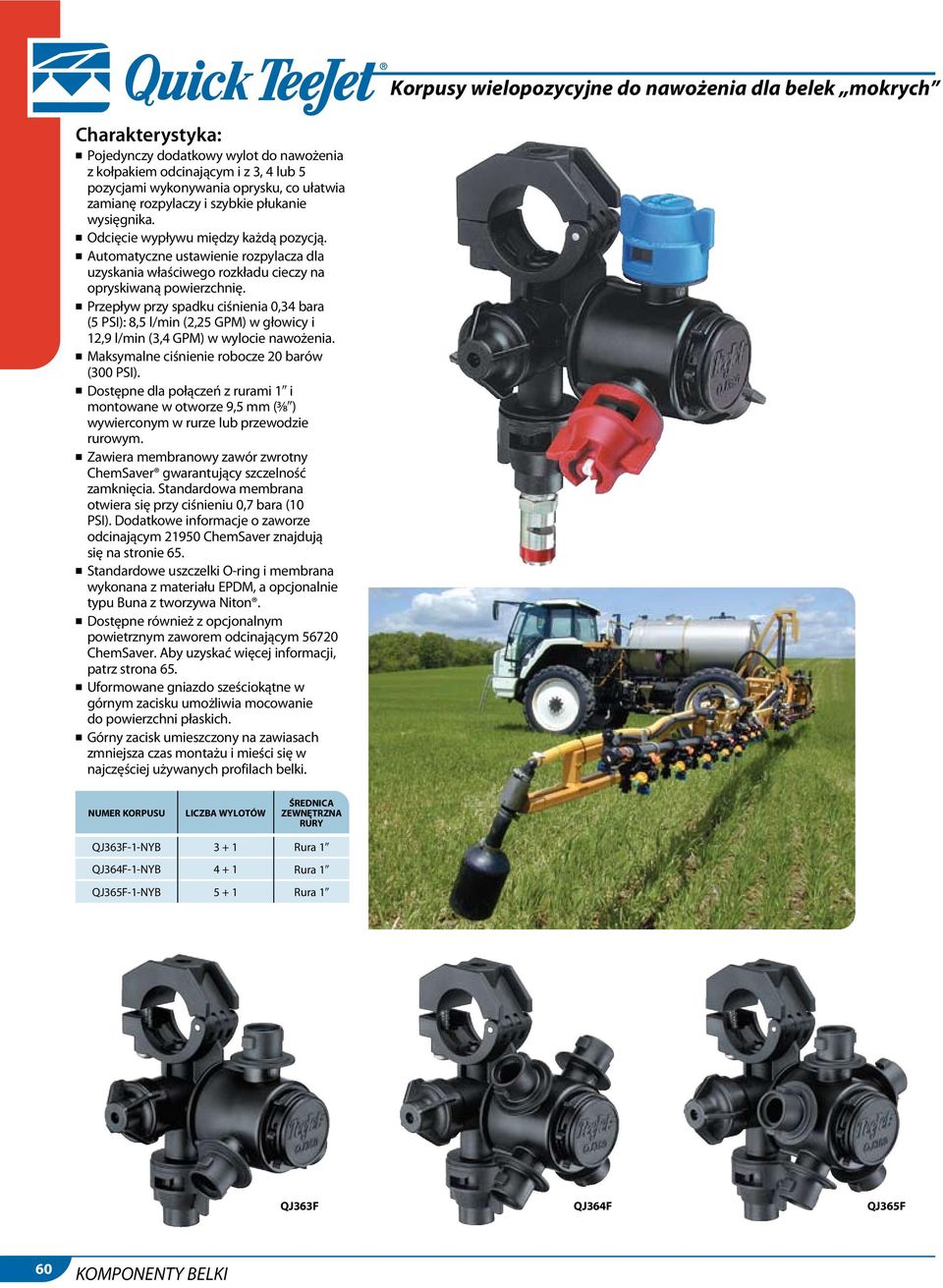

7 Korpusy wielopozycyjne do nawożenia dla belek mokrych Charakterystyka: n Pojedynczy dodatkowy wylot do nawożenia z kołpakiem odcinającym i z 3, 4 lub 5 pozycjami wykonywania oprysku, co ułatwia zamianę rozpylaczy i szybkie płukanie wysięgnika. n Odcięcie wypływu między każdą pozycją. n Automatyczne ustawienie rozpylacza dla uzyskania właściwego rozkładu cieczy na opryskiwaną powierzchnię. n Przepływ przy spadku ciśnienia 0,34 bara (5 PSI): 8,5 l/min (2,25 GPM) w głowicy i 12,9 l/min (3,4 GPM) w wylocie nawożenia. n Dostępne dla połączeń z rurami 19 i montowane w otworze 9,5 mm () wywierconym w rurze lub przewodzie rurowym. n Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia. Standardowa membrana otwiera się przy ciśnieniu 0,7 bara (10 PSI). Dodatkowe informacje o zaworze odcinającym ChemSaver znajdują się na stronie 65. n Standardowe uszczelki O-ring i membrana wykonana z materiału EPDM, a opcjonalnie typu Buna z tworzywa Niton. n Dostępne również z opcjonalnym powietrznym zaworem odcinającym ChemSaver. Aby uzyskać więcej informacji, patrz strona 65. n Uformowane gniazdo sześciokątne w górnym zacisku umożliwia mocowanie do powierzchni płaskich. n Górny zacisk umieszczony na zawiasach zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki. WYLOTÓW ŚREDNICA ZEWNĘTRZNA RURY QJ363F-1-NYB QJ364F-1-NYB QJ365F-1-NYB QJ363F QJ364F QJ365F 60

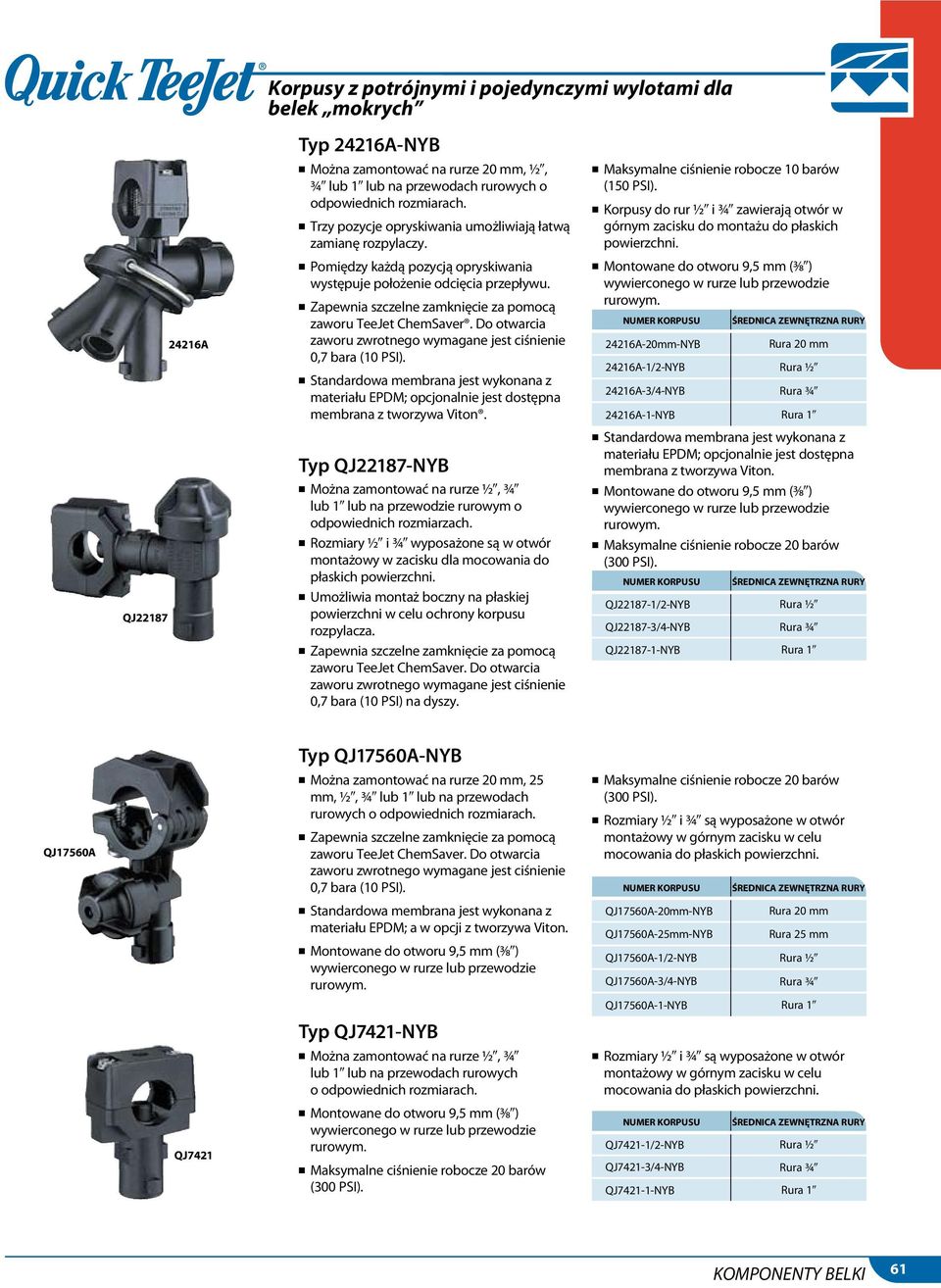

8 Korpusy z potrójnymi i pojedynczymi wylotami dla belek mokrych Typ 24216A-NYB n Można zamontować na rurze 20 mm,, lub 19 lub na przewodach rurowych o odpowiednich rozmiarach. n Trzy pozycje opryskiwania umożliwiają łatwą zamianę rozpylaczy. n Maksymalne ciśnienie robocze 10 barów (150 PSI). n Korpusy do rur i zawierają otwór w górnym zacisku do montażu do płaskich powierzchni A n Pomiędzy każdą pozycją opryskiwania występuje położenie odcięcia przepływu. n Zapewnia szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI). n Standardowa membrana jest wykonana z materiału EPDM; opcjonalnie jest dostępna membrana z tworzywa Viton. n Montowane do otworu 9,5 mm () wywierconego w rurze lub przewodzie rurowym A-20mm-NYB 24216A-1/2-NYB 24216A-3/4-NYB 24216A-1-NYB ŚREDNICA ZEWNĘTRZNA RURY Rura 20 mm Rura Rura QJ22187 Typ QJ22187-NYB n Można zamontować na rurze, lub 19 lub na przewodzie rurowym o odpowiednich rozmiarzach. n Rozmiary i wyposażone są w otwór montażowy w zacisku dla mocowania do płaskich powierzchni. n Umożliwia montaż boczny na płaskiej powierzchni w celu ochrony korpusu rozpylacza. n Zapewnia szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI) na dyszy. n Standardowa membrana jest wykonana z materiału EPDM; opcjonalnie jest dostępna membrana z tworzywa Viton. n Montowane do otworu 9,5 mm () wywierconego w rurze lub przewodzie rurowym. QJ /2-NYB QJ /4-NYB QJ NYB ŚREDNICA ZEWNĘTRZNA RURY Rura Rura Typ QJ17560A-NYB QJ17560A n Można zamontować na rurze 20 mm, 25 mm,, lub 19 lub na przewodach rurowych o odpowiednich rozmiarach. n Zapewnia szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI). n Rozmiary i są wyposażone w otwór montażowy w górnym zacisku w celu mocowania do płaskich powierzchni. ŚREDNICA ZEWNĘTRZNA RURY n Standardowa membrana jest wykonana z materiału EPDM; a w opcji z tworzywa Viton. n Montowane do otworu 9,5 mm () wywierconego w rurze lub przewodzie rurowym. QJ17560A-20mm-NYB QJ17560A-25mm-NYB QJ17560A-1/2-NYB QJ17560A-3/4-NYB Rura 20 mm Rura 25 mm Rura Rura QJ17560A-1-NYB Typ QJ7421-NYB n Można zamontować na rurze, lub 19 lub na przewodach rurowych o odpowiednich rozmiarach. n Rozmiary i są wyposażone w otwór montażowy w górnym zacisku w celu mocowania do płaskich powierzchni. QJ7421 n Montowane do otworu 9,5 mm () wywierconego w rurze lub przewodzie rurowym. QJ7421-1/2-NYB QJ7421-3/4-NYB QJ NYB ŚREDNICA ZEWNĘTRZNA RURY Rura Rura 61

9 55240-CELR n Przekształca łącze korpusu dyszy typu Hardi na łącze typu Quick TeeJet w celu ułatwienia montażu dysz TeeJet. Szczególnie użyteczne dla dysz AIC, XRC i SJ7. n Acetonowa konstrukcja z uszczelnieniem wykonanym z EPDM dla dużej wytrzymałości i odporności chemicznej. n Pozwala na zastosowanie standardowych filtrów dysz. n Maksymalne ciśnienie robocze 10 bar (150 PSI). QJ1/4T-NYB i QJT-NYB n Model QJ1/4T-NYB umożliwia zastosowanie systemu Quick TeeJet z męskimi połączeniami gwintowymi NPT i BSPT 1/49. n Model QJT-NYB umożliwia zastosowanie systemu Quick TeeJet ze standardowym gwintem 11/ TeeJet. (B)QJ1/4T-NYB QJT-NYB QJ1/4TT-NYB n Umożliwia zastosowanie systemu Quick TeeJet z żeńskimi połączeniami gwintowymi NPT i BSPT 1/49. n Maksymalne ciśnienie robocze 20 barów Z Gwint 1/49 (wewnętrzny) Gwint 11/ TeeJet Z (B)=BSPT Przyłącza i akcesoria QJT8360-NYB, QJP19011-NYB, QJ8360-NYB n Umożliwiają zastosowanie systemu Quick TeeJet. n Zapewniają szczelne zamknięcie zaworem ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI) na dyszy. n Standardowa membrana jest wykonana z materiału EPDM, a opcjonalna z tworzywa Viton jest dostępna na żądanie. n Maksymalne ciśnienie robocze 20 barów QJ(B)8360-NYB QJT8360-NYB QJP19011-NYB QJ8360-NYB QJT8360-NYB QJP19011-NYB Z Gwint 1/49 (zewnętrzny) Gwint 11/ TeeJet Gwint BSPP (B)=BSPT QJ90-1-NYR n Pasuje do standardowych korpusów Quick TeeJet. n owa konstrukcja korpusu mająca na celu wytrzymałość i trwałość z uszczelnieniem wykonanym z EPDM (opcjonalnie Viton ). n Wylot może zostać przymocowany do nasadek Quick TeeJet i dysz TeeJet. n Jednoczęściowe kolanko 90 jest idealne do montażu TK-VS FloodJet i TF-VS lub dysz TF-VP Turbo FloodJet na pojedyncze lub wielokrotne korpusy dysz. Właściwy kierunek końcówki rozpylacza zwiększa jakość oprysku. n Zakończenie złączki pozwala na zamontowanie standardowych filtrów końcówek rozpylacza. n Maksymalne ciśnienie robocze 20 bar Z QJ90-2-NYR n Pasuje do standardowych korpusów Quick TeeJet. n Wykonane z nylonu z uszczelką CP19438-EPR (dołączona). n Należy stosować z kołpakiem i uszczelką Quick TeeJet dla automatycznego ustawienia rozpylaczy o płaskim strumieniu. n Kąt 90 pomiędzy wylotami. W przypadku używania ze standardowymi rozpylaczami o płaskim strumieniu wytwarza podwójny oprysk z lepszym pokryciem i penetracją łanu. QJ90-2-NYR /4-NYB n Umożliwia zastosowanie systemu Quick TeeJet z żeńskimi połączeniami gwintowymi NPT 1/ /4-NYB QJ8355-NYB n Umożliwia zastosowanie systemu Quick TeeJet z żeńskimi połączeniami gwintowymi NPT 1/89 i 1/49. n Montaż boczny zapewnia ochronę korpusu. n Zapewnia szczelne zamknięcie za pomocą zaworu ChemSaver. Do otwarcia zaworu zwrotnego wymagane jest ciśnienie 0,7 bara (10 PSI). n Standardowa membrana jest wykonana z materiału EPDM, a w opcji z tworzywa Viton. Z Quick TeeJet Z Gwint 1/49 (zewnętrzny) Z QJ(B)1/4TT-NYB Gwint 1/49 (zewnętrzny) (B)=BSPT QJ90-1-NYR Quick TeeJet QJ8355-1/8-NYB QJ8355-1/4-NYB 1/89 (wewnętrzny) 1/49 (wewnętrzny) Informacje o zamawianiu KOŁPAKI QUICK TEEJET TYLKO KOŁPAK QUICK TEEJET KOŁPAKA ZESTAW KOŁPAKA Z USZCZELKĄ Kołpaki dla korpusów systemu Hardi Kod koloru Czarny Biały Czerwony Niebieski Zielony Żółty Brązowy Pomarańczowy Fioletowy WYKORZYSTANIA Z ROZPYLACZAMI O PŁASKIM STRUMIENIU PRZY MAKSYMALNYM CIŚNIENIU 10 BARÓW (150 PSI) TJ TwinJet AI TeeJet i AIUB TeeJet SJ-3 StreamJet DG TwinJet Turbo TeeJet eżektorowe CP21399-*-CE 21398H-*-CELR CP23307-*-CE CP58350-*-CE 23306H-*-CELR 58348H-*-CELR TeeJet rozpylacze z płaskim strumieniem (mniejsze rozmiary) Standardowe od 0067 do 08 XR od 01 do 08 OC TeeJet AIXR TeeJet DG TeeJet TT od 01 do 08 Turbo TwinJet TK FloodJet FL FullJet TX ConeJet Pełny stożek TG Króciec do węża AITXA Uwaga: W przypadku używania filtra indywidualnego TeeJet należy stosować uszczelkę CP26227 zamiast uszczelki CP

10 Informacje o zamawianiu KOŁPAKI QUICK TEEJET TYLKO KOŁPAK QUICK TEEJET ZESTAW KOŁPAKA Z USZCZELKĄ Kołpaki Kod koloru Czarny Biały Czerwony Niebieski Zielony Żółty Brązowy Pomarańczowy DLA ROZPYLACZY TEEJET MAKSYMALNE CIŚNIENIE 20 BARÓW (300 PSI) Szary Fioletowy CP * -NY * -NYR Rozpylacze o strumieniu płaskim (mniejsze natężenia przepływu) CP PP PP Standardowe TP XR DG TeeJet TT Turbo TwinJet od 0067 do 08 od 01 do 08 Rozpylacze o strumieniu płaskim (większe natężenia przepływu) AIXR TeeJet OC TeeJet od 01 do 08 CP * -NY * -NYR Standardowe TP od 10 do 20 XR od 10 do 15 TJ TwinJet AI TeeJet i AIUB TeeJet SJ-3 StreamJet DG TwinJet Turbo TeeJet eżektorowe CP * -NY * -NYR CP * -NY * -NYR Rozpylacze o strumieniu płaskim (mniejsze natężenia przepływu) Rozpylacze można umieścić w dowolnie wybranej płaszczyźnie opryskiwania równolegle lub prostopadle do skrzydeł kołpaka Quick TeeJet. CP * -NY * -NYR Turbo FloodJet Rozpylacze VisiFlo TK-VS FloodJet Rozpylacze VisiFlo Występ ustalający CP * -NY CP PP * -NYR PP TK FloodJet FL FullJet TX ConeJet Pełny Króciec AITXA stożek TG do węża CP * -NY CP NY NYR Uszczelka Wkładka wirowa Krążek wirowy Wkładka wirowa Rozpylacz wirowy TXB ConeJet ceramiczny Krążek wirowy Wkładka wirowa CP18999-EPR (EPDM, standard) CP18999-VI (Viton, opcjonalnie) AITXB Przy użyciu z wkładkami wirowymi DC-Core i regulatorami przepływu typu CP należy umieścić je w uszczelce. QJ /4-NYR Kołpak 45 Quick TeeJet QJ /4-NYR Kołpak 90 Quick TeeJet QJ4676-1/8-NYR QJ(B)4676-1/4-NYR Umożliwia stosowanie standardowych rozpylaczy z gwintem 1/89 i 1/49. Można wykorzystać do montażu manometru. Aby uzyskać więcej informacji, patrz arkusz informacyjny (B) = BSPT NYR Zaślepka do odcięcia wypływu cieczy. * Określ kod koloru (patrz rysunek). O ile nie zostanie określone inaczej, będzie dostarczany żółty (6) kołpak. Fioletowy (10) jest dostępny tylko w przypadku kołpaków nylonowych CP25611 i CP Te kołpaki Quick TeeJet są dostępne tylko w kolorze czarnym. Polipropylenowe kołpaki Quick TeeJet są dostępne tylko w kolorze szarym. Kołpak Quick TeeJet Zestaw kołpaka Quick TeeJet i uszczelki Uszczelka CP19438-EPR (EPDM, Standard) CP19438-VI (Viton, w opcji) Kołpaki Quick TeeJet są zaprojektowane z spiralnymi rowkami, które w połaczeniu z występami na korpusie ustalają właściwe położenie rozpylacza. Kołpaki są wykonane z nylonu i są zaprojektowane dla wszystkich typów rozpylaczy TeeJet. Maksymalne ciśnienie robocze 20 barów Aby zamówić zestaw kołpaka i uszczelki należy podać numer zestawu i kod koloru. Przykład: NYR W przypadku samego kołpaka należy podać numer części i kod koloru. Przykład: CP NY W przypadku uszczelki gniazda należy podać numer części. Przykład: CP19438-EPR 63

11 Membranowe zawory zwrotne ChemSaver W tego typu korpusie membranowy zawór zwrotny jest integralną częścią zespołu rozpylacza. Taka konstrukcja eliminuje spadek ciśnienia jaki występuje w zaworach zwrotnych z kulką. Wspomagana sprężyną membrana zapewnia niezawodne zamknięcie. Oryginalne rozwiązanie zostało zaprojektowane dla potrzeb opryskiwania z powietrza. Obecnie korpusy tego typu są chętnie używane wszędzie tam, gdzie szczególnie wymagane jest pewne i szczelne zamknięcie. Maksymalne ciśnienie robocze 9 barów (125 PSI). Typowy zespół Nakrętka końcowa Gniazdo zaworu Filtr Krążek i wkładka wirowa 8355 Wykonane z nylonu z zespołem nakrętki końcowej z nylonu/polipropylenu. Zawór zwrotny otwiera się przy ciśnieniu 0,7 bara (10 PSI). Złącze gwintowe wewnętrzne 1/89 lub 1/49 NPT. Wielkość przepływu 1/89 to 11,4 l/min przy spadku ciśnienia rzędu 0,34 bar (3 GPM przy 5 PSI). Wielkość przepływu 1/49 to 15 l/min przy spadku ciśnienia rzędu 0,34 bar (3,9 GPM przy 5 PSI). Długość całkowita 70 mm (2). Masa: 43 g (11/2 oz.). Więcej informacji w odniesieniu do modelu Quick TeeJet QJ8355 można znaleźć na stronie 62. Korpusy do rozpylaczy z membranowym zaworem zwrotnym ChemSaver Podobnie w konstrukcji i działaniu, co korpusy membranowego zaworu zwrotnego TeeJet, ale z gwintowanym połączeniem do nakrętki do zamocowania rozpylacza - zamiast wylotu z wypustem ustalającym do połączenia typu Quick TeeJet. Maksymalne ciśnienie robocze 9 barów (125 PSI) NYB Wykonane z nylonu z osłoną z materiału Celcon. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Złącze wlotowe gwintowane zewnętrzne i złącze wylotowe wewnętrzne. Dostępne wielkości i NPT. Wielkość przepływu to 45 l/min przy spadku ciśnienia rzędu 0,34 bar (12 GPM przy 5 PSI). Wielkość przepływu to 61 l/min przy spadku ciśnienia rzędu 0,34 bar (16 GPM przy 5 PSI). Długość całkowita wynosi 76 mm (39). Masa: 0,26 kg (9 oz.). 4664B Dostępne wykonanie z mosiądzu lub aluminium, z wymiennym gniazdem zaworu ze stali nierdzewnej. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Połączenie wlotu i wylotu gwintowe wewnętrzne 1/89 NPT. Wielkość przepływu 7,5 l/min przy spadku ciśnienia rzędu 0,34 bar (2,0 GPM przy 5 PSI). Długość całkowita 59 mm (25/169). Masa: mosiądz 85 g (3 oz.), aluminium 28 g (1 oz.) Wykonane z nylonu z zespołem nakrętki końcowej z nylonu/polipropylenu. Zawór zwrotny otwiera się przy ciśnieniu 0,7 bara (10 PSI). Połączenie wlotu gwint zewnętrzny 1/49 NPT. Wielkość przepływu 8,5 l/min przy spadku ciśnienia rzędu 0,34 bar (2,25 GPM przy 5 PSI). Długość całkowita 51 mm (29). Masa: 28 g (1 oz.). Więcej informacji o modelu Quick TeeJet QJ8360 można znaleźć na stronie B Dostępne wykonanie z mosiądzu, z wymiennym gniazdem zaworu ze stali nierdzewnej. Połączenia wlotu i wylotu gwintowe wewnętrzne 1/89 NPT. Wielkość przepływu 7,5 l/min. przy spadku ciśnienia rzędu 0,34 bar (2,0 GPM przy 5 PSI). Długość całkowita 49 mm (115/169). Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Masa: 71 g (21/2 oz.) A Wykonanie z mosiądzu. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Dostępne połączenia wlotowe gwintowe wewnętrzne 1/49 lub NPT. Połączenie wylotowe ma podwójny gwint zewnętrzny NPT oraz gwint wewnętrzny NPT. Wielkość przepływu 17 l/min przy spadku ciśnienia rzędu 0,34 bar (4,5 GPM przy 5 PSI). Długość całkowita 61 mm (2). Masa: 71 g (21/2 oz.). 6135A Wykonanie z mosiądzu. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Dostępne połączenia wlotowe gwintowe wewnętrzne 1/49 lub NPT. Wielkość przepływu 17 l/min przy spadku ciśnienia rzędu 0,34 bar (4,5 GPM przy 5 PSI). Długość całkowita 67 mm (25/89). Masa: 128 g (41/2 oz.). (B)10742A Wykonanie z mosiądzu lub aluminium. Zawór zwrotny otwiera się przy ciśnieniu 0,5 bara (7 PSI). Połączenia wlotu gwintowane zewnętrznie NPT i wylotu gwintowane wewnętrznie 1/49. Długość całkowita wynosi 37 mm (17/169). Wielkość przepływu 8,5 l/min przy spadku ciśnienia rzędu 0,34 bar (2,25 GPM przy 5 PSI). Masa: mosiądz 71 g (21/2 oz.), aluminium 57 g (2 oz.). (B)=BSPT

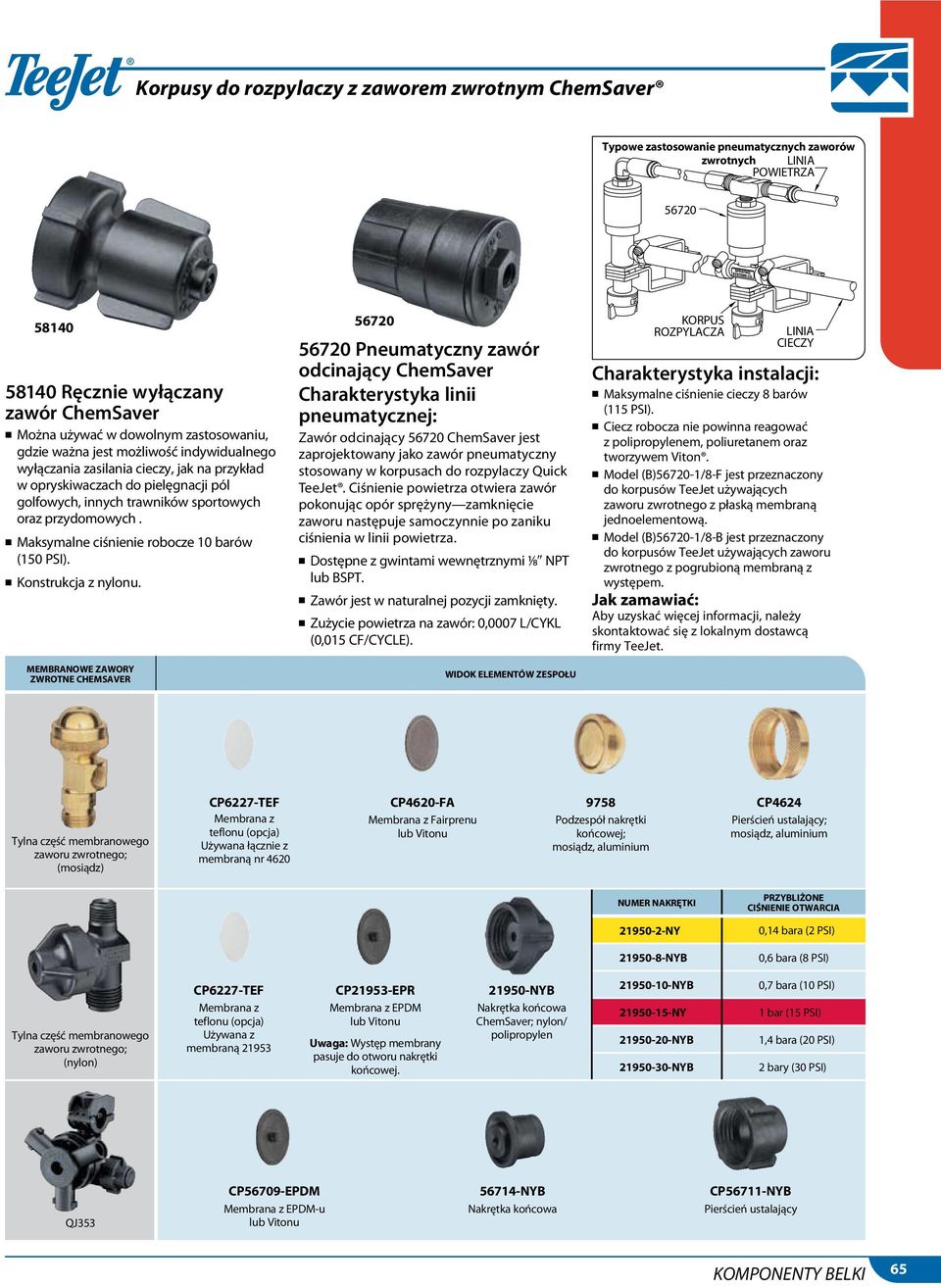

12 Korpusy do rozpylaczy z zaworem zwrotnym ChemSaver Typowe zastosowanie pneumatycznych zaworów zwrotnych LINIA POWIETRZA Ręcznie wyłączany zawór ChemSaver n Można używać w dowolnym zastosowaniu, gdzie ważna jest możliwość indywidualnego wyłączania zasilania cieczy, jak na przykład w opryskiwaczach do pielęgnacji pól golfowych, innych trawników sportowych oraz przydomowych. n Maksymalne ciśnienie robocze 10 barów (150 PSI). n Konstrukcja z nylonu. MEMBRANOWE ZAWORY ZWROTNE CHEMSAVER Pneumatyczny zawór odcinający ChemSaver Charakterystyka linii pneumatycznej: Zawór odcinający ChemSaver jest zaprojektowany jako zawór pneumatyczny stosowany w korpusach do rozpylaczy Quick TeeJet. Ciśnienie powietrza otwiera zawór pokonując opór sprężyny zamknięcie zaworu następuje samoczynnie po zaniku ciśnienia w linii powietrza. n Dostępne z gwintami wewnętrznymi 1/89 NPT lub BSPT. n Zawór jest w naturalnej pozycji zamknięty. n Zużycie powietrza na zawór: 0,0007 L/CYKL (0,015 CF/CYCLE). WIK ELEMENTÓW ZESPOŁU KORPUS ROZPYLACZA LINIA CIECZY Charakterystyka instalacji: n Maksymalne ciśnienie cieczy 8 barów (115 PSI). n Ciecz robocza nie powinna reagować z polipropylenem, poliuretanem oraz tworzywem Viton. n Model (B) /8-F jest przeznaczony do korpusów TeeJet używających zaworu zwrotnego z płaską membraną jednoelementową. n Model (B) /8-B jest przeznaczony do korpusów TeeJet używających zaworu zwrotnego z pogrubioną membraną z występem. Aby uzyskać więcej informacji, należy skontaktować się z lokalnym dostawcą firmy TeeJet. Tylna część membranowego zaworu zwrotnego; (mosiądz) CP6227-TEF Membrana z teflonu (opcja) Używana łącznie z membraną nr 4620 CP4620-FA Membrana z Fairprenu lub Vitonu 9758 Podzespół nakrętki końcowej; mosiądz, aluminium CP4624 Pierścień ustalający; mosiądz, aluminium NAKRĘTKI PRZYBLIŻONE CIŚNIENIE OTWARCIA NY 0,14 bara (2 PSI) NYB 0,6 bara (8 PSI) Tylna część membranowego zaworu zwrotnego; (nylon) CP6227-TEF Membrana z teflonu (opcja) Używana z membraną CP21953-EPR Membrana z EPDM lub Vitonu Uwaga: Występ membrany pasuje do otworu nakrętki końcowej NYB Nakrętka końcowa ChemSaver; nylon/ polipropylen NYB NY NYB NYB 0,7 bara (10 PSI) 1 bar (15 PSI) 1,4 bara (20 PSI) 2 bary (30 PSI) QJ353 CP56709-EPDM Membrana z EPDM-u lub Vitonu NYB Nakrętka końcowa CP56711-NYB Pierścień ustalający 65

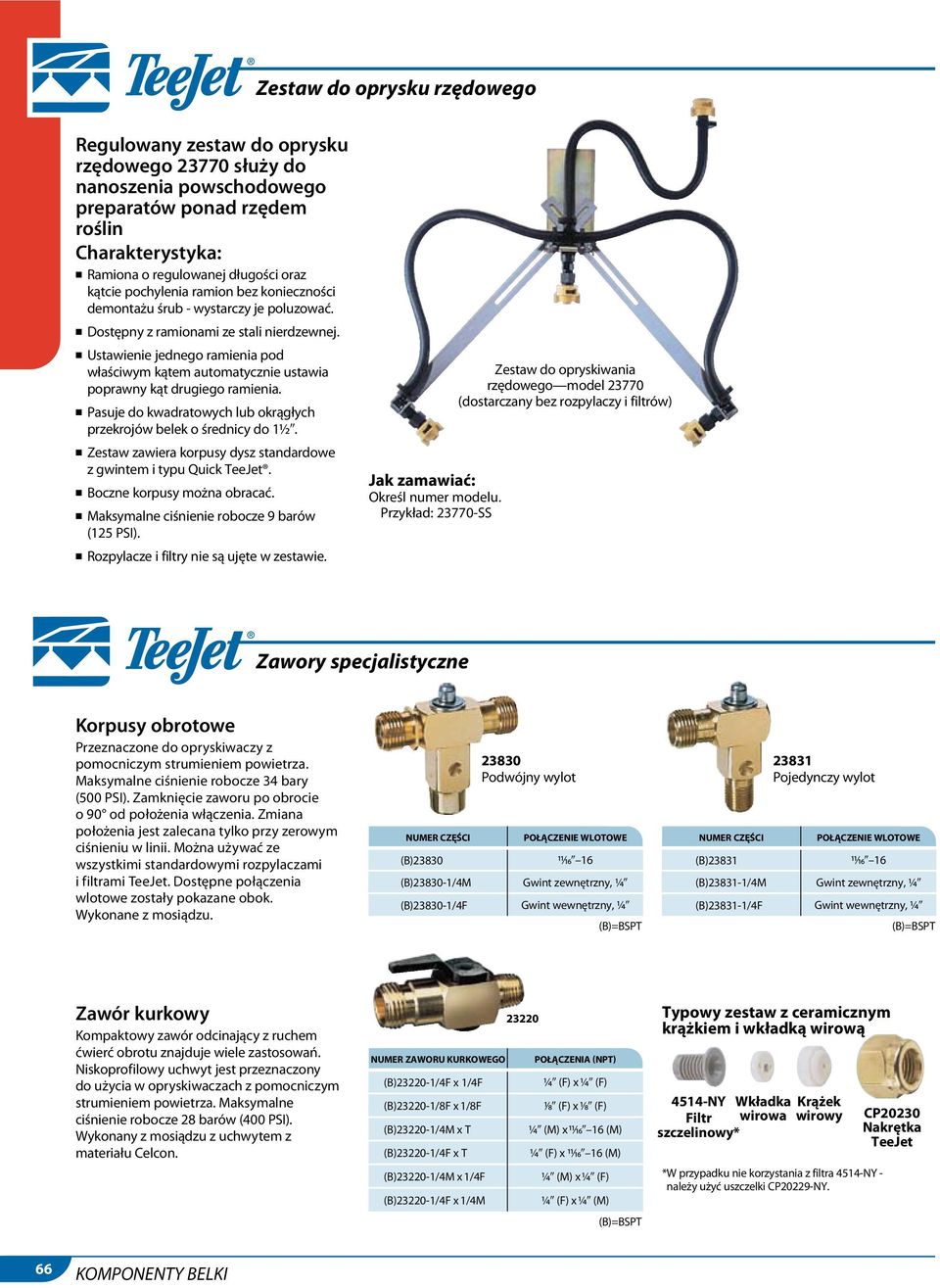

13 Zestaw do oprysku rzędowego Regulowany zestaw do oprysku rzędowego służy do nanoszenia powschodowego preparatów ponad rzędem roślin Charakterystyka: n Ramiona o regulowanej długości oraz kątcie pochylenia ramion bez konieczności demontażu śrub - wystarczy je poluzować. n Dostępny z ramionami ze stali nierdzewnej. n Ustawienie jednego ramienia pod właściwym kątem automatycznie ustawia poprawny kąt drugiego ramienia. n Pasuje do kwadratowych lub okrągłych przekrojów belek o średnicy do 1. n Zestaw zawiera korpusy dysz standardowe z gwintem i typu Quick TeeJet. n Boczne korpusy można obracać. n Maksymalne ciśnienie robocze 9 barów (125 PSI). n Rozpylacze i filtry nie są ujęte w zestawie. Określ numer modelu. Przykład: SS Zestaw do opryskiwania rzędowego model (dostarczany bez rozpylaczy i filtrów) Zawory specjalistyczne Korpusy obrotowe Przeznaczone do opryskiwaczy z pomocniczym strumieniem powietrza. Maksymalne ciśnienie robocze 34 bary (500 PSI). Zamknięcie zaworu po obrocie o 90 od położenia włączenia. Zmiana położenia jest zalecana tylko przy zerowym ciśnieniu w linii. Można używać ze wszystkimi standardowymi rozpylaczami i filtrami TeeJet. Dostępne połączenia wlotowe zostały pokazane obok. Wykonane z mosiądzu. (B)23830 (B) /4M (B) /4F Podwójny wylot 11/ Gwint zewnętrzny, 1/49 Gwint wewnętrzny, 1/49 (B)=BSPT (B)23831 (B) /4M (B) /4F Pojedynczy wylot 11/ Gwint zewnętrzny, 1/49 Gwint wewnętrzny, 1/49 (B)=BSPT Zawór kurkowy Kompaktowy zawór odcinający z ruchem ćwierć obrotu znajduje wiele zastosowań. Niskoprofilowy uchwyt jest przeznaczony do użycia w opryskiwaczach z pomocniczym strumieniem powietrza. Maksymalne ciśnienie robocze 28 barów (400 PSI). Wykonany z mosiądzu z uchwytem z materiału Celcon ZAWORU KURKOWEGO (NPT) (B) /4F x 1/4F 1/49 (F) x 1/49 (F) (B) /8F x 1/8F 1/89 (F) x 1/89 (F) (B) /4M x T 1/49 (M) x 11/ (M) (B) /4F x T 1/49 (F) x 11/ (M) (B) /4M x 1/4F 1/49 (M) x 1/49 (F) (B) /4F x 1/4M 1/49 (F) x 1/49 (M) (B)=BSPT Typowy zestaw z ceramicznym krążkiem i wkładką wirową 4514-NY Wkładka Krążek Filtr wirowa wirowy szczelinowy* * W przypadku nie korzystania z filtra 4514-NY - należy użyć uszczelki CP20229-NY. CP20230 Nakrętka TeeJet 66

14 Przegubowe korpusy dysz Przegubowe korpusy rozpylaczy Quick TeeJet Przegubowe korpusy rozpylaczy Quick TeeJet QJ8600 zapewniają taką samą możliwość regulacji położenia rozpylaczy, co standardowy gwintowany zespół obrotowy TeeJet, jak również automatycznie ustalają właściwe ustawienie strumienia. Przegubowe korpusy do rozpylaczy Przegubowe korpusy do rozpylaczy TeeJet są przystosowane przede wszystkim do opryskiwania rzędowego rozpylaczami TeeJet. Nakrętka blokująca utrzymuje korpusy obrotowe w jednym położeniu dla wybranego kąta strumienia opryskiwania. Ciśnienie robocze do 9 barów (125 PSI). QJ /4-NYB QJ /4-NYB Podwójny korpus GWINT RURY Typ 5000 Pojedynczy korpus 1/49 NPT (F) (B)5000-1/4T 1/49 NPT (F) 280 QJ8600-1/4-NYB QJ8600-1/4-NYB Pojedynczy korpus GWINT RURY 1/49 NPT (F) Typ 5540 Pojedynczy korpus (B)5540-1/4TT 1/49 NPT (M) 280 Typ 4202 Podwójny korpus Typ 6240 Podwójny korpus Typ 7450 kompaktowy Podwójny korpus /4T 1/49 NPT (F) 280 (B)6240-1/4TT 1/49 NPT (M) 280 (B)7450-2T 1/49 NPT (F) 280 Typ 5932 Podwójny korpus, wylot dolny o gwincie wewnętrznym NPT 1/49 Typ 8600 Pojedynczy korpus Typ Podwójny korpus /4T 1/49 NPT (F) /4T-NYB 1/49 NPT (F) /4T-NYB 1/49 NPT (F) 280 Typ 7620 kompaktowy Pojedynczy korpus (B)7620-T 1/49 NPT (F) 360 Przykłady: /4T, mosiądz NPT B5000-1/4T, mosiądz BSPT Uwaga: Korpusy przegubowe nie zawierają rozpylaczy, filtrów ani kołpaków. (B)=BSPT Przedłużenia rurowe Przedłużenia rurowe można łączyć z standardowymi korpusami z gwintem oraz korpusami z połączeniem kołpaka Quick TeeJet. Mogą być również używane z korpusami mi. Dostępne długości to 380 mm i 610 mm (159 i 249). Maksymalne ciśnienie robocze 9 barów (125 PSI). Uwaga: Dla zastosowania kołpaków z systemem Quick TeeJet należy użyć korpusu QJ1/4T-NYB. Informacje dotyczące zamawiania można znaleźć na stronie 62. A B ELEMENT PRZEDŁUŻENIA RUROWEGO DŁUGOŚĆ WYLOTOWE A B NYB NYB NYB NYB 380 mm (159) 610 mm (249) Typ Quick TeeJet 380 mm (159) Gwint 11/ mm (249) TeeJet 1/49 NPT (M) z kołpakiem Quick TeeJet i uszczelką z EPDM QJ1/4T-NYB 67

15 Korpusy do rozpylaczy do połączenia z wężem Dla ciśnienia roboczego do 9 barów (125 PSI) Korpusy do rozpylaczy z króćcami na przewód elastyczny są dostępne z mosiądzu, stali nierdzewnej, nylonu i Celconu /stali nierdzewnej. Charakterystyka: wyjście - gwint TeeJet 11/ Zespoły zacisków są opisane na stronie 69. Pojedyncze połączenie węża I KRÓĆCA TD (średnica wewnętrzna) ¼9 Należy podać numer korpusu i króćca. Przykład: CE-1062 Pojedyncze kolankowe połączenie węża I KRÓĆCA 6471B-400TD 6471-SS-C400TD 8121-NYB-406TD 8121-NYB-540TD 9191B-531TD 9191-SS-C531TD CE-785TD CE-1062TD 6471B 8121-NYB 9191B CE (średnica wewnętrzna) Stal nierdzewna 19 Stal nierdzewna Króciec z Celconu/ gwintowany wylot ze stali nierdzewnej Podwójne przelotowe połączenie węża I KRÓĆCA 6472B-400TD 6472-SS-C400TD 8120-NYB-406TD 8120-NYB-540TD 9192B-531TD 9192-SS-C531TD CE-785TD CE-1062TD 6472B 8120-NYB 9192B CE (średnica wewnętrzna) Stal nierdzewna 19 Stal nierdzewna Króciec z Celconu/ gwintowany wylot ze stali nierdzewnej Korpusy do rozpylaczy do połączenia z rurą Przeznaczone do belek mokrych n Do montażu na rurze lub przewodzie rurowym, lub 19. n Model NYB jest montowany do otworu 9,5 mm () wywierconego w rurze lub przewodzie rurowym. n Model 7421 montowany do otworu 7,2 mm (9/329) wywierconego w rurze lub przewodzie rurowym NYB Ciśnienie robocze do 10 barów (150 PSI) 7421 Ciśnienie robocze do 17 barów (250 PSI) n NYB oraz 7421 montowane na gwint TeeJet 11/ ZAMONTOWANIA NA Materiał korpusu ZAMONTOWANIA NA n NYB wyjście gwint zewnętrzny NPT ¼. Należy podać numer korpusu. Przykłady: /2T-SS /2T-NYB /2-NYB /2T-NYB /2-NYB /4T-NYB /4-NYB T-NYB NYB Rura o śr. zewn. 13/169 o śr. zewn. 7/89 Rura o śr. zewn. 19 o śr. zewn. 11/169 o śr. zewn. 1¼9 o śr. zewn /2T /2T-SS /2T-NYB /4T /4T-SS /4T-NYB T T-SS T-NYB Rura Stal nierdzewna o śr. zewn. 13/169 o śr. zewn. 7/89 Rura Stal nierdzewna o śr. zewn. 19 o śr. zewn. 11/169 Stal nierdzewna o śr. zewn. 1¼9 o śr. zewn. 1 68

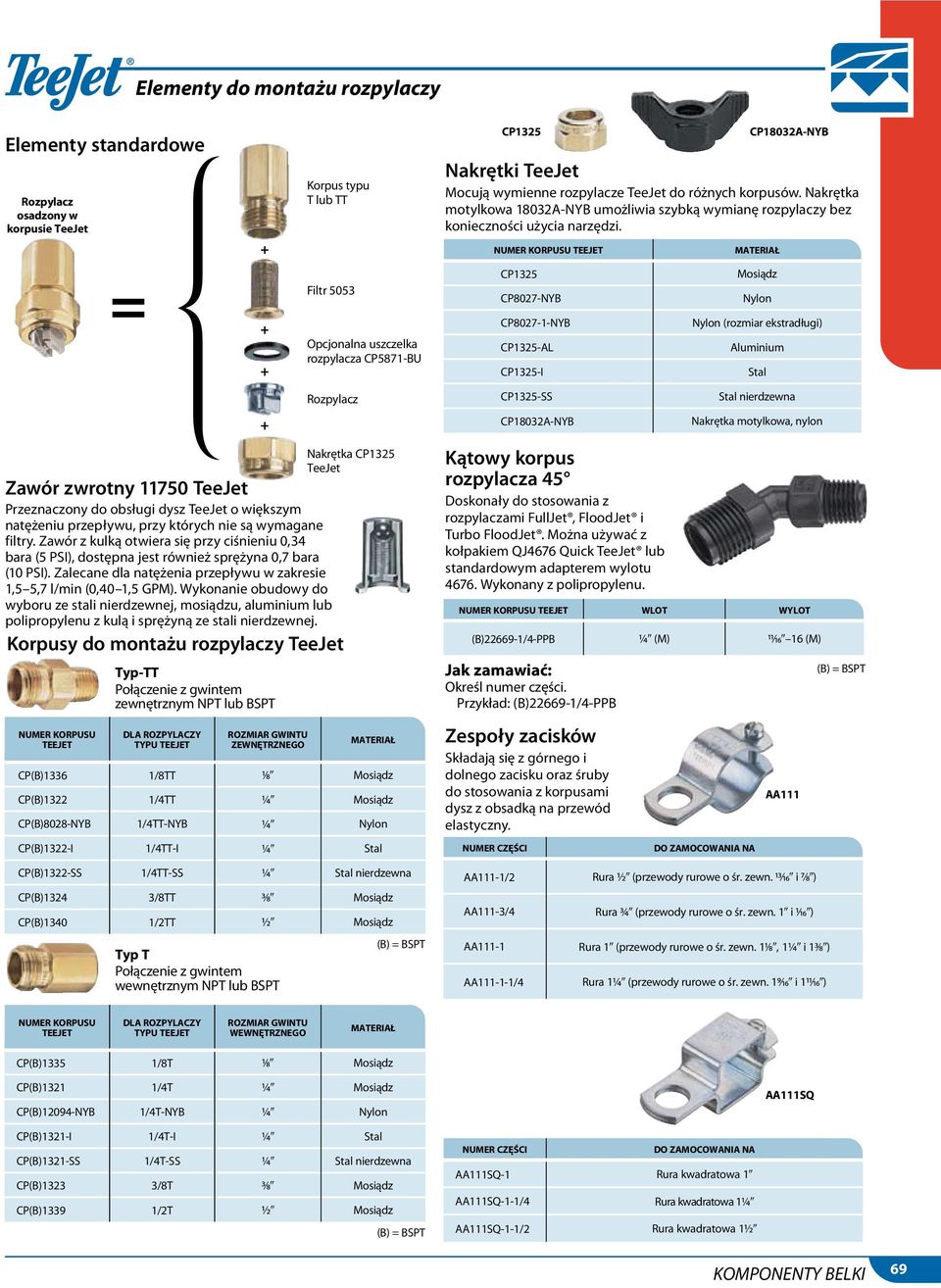

16 Elementy do montażu rozpylaczy Elementy standardowe Rozpylacz osadzony w korpusie TeeJet CP(B)1336 CP(B)1322 CP(B)8028-NYB CP(B)1322-I = Zawór zwrotny TeeJet Przeznaczony do obsługi dysz TeeJet o większym natężeniu przepływu, przy których nie są wymagane filtry. Zawór z kulką otwiera się przy ciśnieniu 0,34 bara (5 PSI), dostępna jest również sprężyna 0,7 bara (10 PSI). Zalecane dla natężenia przepływu w zakresie 1,5 5,7 l/min (0,40 1,5 GPM). Wykonanie obudowy do wyboru ze stali nierdzewnej, mosiądzu, aluminium lub polipropylenu z kulą i sprężyną ze stali nierdzewnej. Korpusy do montażu rozpylaczy TeeJet TEEJET 1/8TT 1/4TT 1/4TT-NYB 1/4TT-I Typ-TT Połączenie z gwintem zewnętrznym NPT lub BSPT DLA ROZPYLACZY TYPU TEEJET ROZMIAR GWINTU ZEWNĘTRZNEGO Korpus typu T lub TT Filtr 5053 Nakrętka CP1325 TeeJet 1/89 1/49 1/49 1/49 Opcjonalna uszczelka rozpylacza CP5871-BU Rozpylacz Stal CP1325 CP1325 CP8027-NYB CP NYB CP1325-AL CP1325-I CP1325-SS CP18032A-NYB Kątowy korpus rozpylacza 45 Doskonały do stosowania z rozpylaczami FullJet, FloodJet i Turbo FloodJet. Można używać z kołpakiem QJ4676 Quick TeeJet lub standardowym adapterem wylotu Wykonany z polipropylenu. (B) /4-PPB CP18032A-NYB Nakrętki TeeJet Mocują wymienne rozpylacze TeeJet do różnych korpusów. Nakrętka motylkowa 18032A-NYB umożliwia szybką wymianę rozpylaczy bez konieczności użycia narzędzi. TEEJET Określ numer części. Przykład: (B) /4-PPB Zespoły zacisków Składają się z górnego i dolnego zacisku oraz śruby do stosowania z korpusami dysz z obsadką na przewód elastyczny. (rozmiar ekstradługi) Aluminium Stal Stal nierdzewna Nakrętka motylkowa, nylon TEEJET WLOT WYLOT 1/49 (M) ZAMOCOWANIA NA 11/ (M) AA111 (B) = BSPT CP(B)1322-SS 1/4TT-SS 1/49 Stal nierdzewna AA111-1/2 Rura (przewody rurowe o śr. zewn. 13/169 i 7/89) CP(B)1324 CP(B)1340 3/8TT 1/2TT AA111-3/4 Rura (przewody rurowe o śr. zewn. 19 i 1/169) Typ T Połączenie z gwintem wewnętrznym NPT lub BSPT (B) = BSPT AA111-1 AA /4 (przewody rurowe o śr. zewn. 11/89, 11/49 i 1) Rura 11/49 (przewody rurowe o śr. zewn. 19/169 i 111/169) TEEJET DLA ROZPYLACZY TYPU TEEJET ROZMIAR GWINTU WEWNĘTRZNEGO CP(B)1335 1/8T 1/89 CP(B)1321 1/4T CP(B)12094-NYB 1/4T-NYB 1/49 1/49 AA111SQ CP(B)1321-I 1/4T-I CP(B)1321-SS 1/4T-SS CP(B)1323 3/8T CP(B)1339 1/2T 1/49 Stal 1/49 Stal nierdzewna (B) = BSPT AA111SQ-1 AA111SQ-1-1/4 AA111SQ-1-1/2 ZAMOCOWANIA NA Rura kwadratowa 19 Rura kwadratowa 11/49 Rura kwadratowa 1 69

17 Elementy do montażu rozpylaczy Zaślepki rur GWINT (B)8400-1/4-PPB /8-NYB /2-NYB /4-NYB NPT Określ numer części. Przykład: /8-NYB Zaślepka rozpylaczy Zaślepka rozpylaczy CP3942 jest używana do czasowego zamykania wypływu z wybranych rozpylaczy poprzez zastąpienie ich zaślepką. Pozwala to w szybki i prosty sposób zmienić rozstaw rozpylaczy na belce. Materiały: mosiądz, aluminium lub stal nierdzewna. Należy podać numer części i materiał. Przykład: CP3942 mosiądz Króćce TeeJet do węży Do mocowania węża do korpusu. Pasują do wszystkich standardowych kołpaków TeeJet, montowane w miejsce rozpylacza. Typ 4251 jest dostępny w wykonaniach do wyboru z mosiądzu lub stal nierdzewna. Typ 8400 jest wykonany z nylonu. KRÓĆCA NYB NYB Określ numer króćca. Przykład: NYB KRÓĆCA TEEJET 1/49 NPT / / / Określ numer i materiał króćca. Przykład: mosiądz Polipropylen NPT NPT DLA WĘŻA O ŚR. WEWN. DLA WĘŻA O ŚR. WEWN. KRÓĆCA TEEJET (B) = BSPT DLA WĘŻA O ŚR. WEWN. TeeJet 4676 przyłącza wylotu Pasują do wylotów korpusów TeeJet oraz wylotów lanc GunJet i zaworów odcinających. Zastępują nakrętkę CP1325 TeeJet. Służą do mocowania rozpylaczy do przedłużaczy rurowych lub do przedłużeń do lanc opryskujących. PRZYŁĄCZA (B)4676-* 4676-NYB-* (B)4676-SS-* *Określ złącze wylotu. Określ numer i materiał przyłącza. Przykład: (B)4676-SS-1/4 Stal nierdzewna Przyłącza króćców do węża ZŁĄCZA /4-300-NYB /4-406-NYB /4-535-NYB /8-406-NYB /8-535-NYB /2-406-NYB /2-535-NYB /2-660-NYB /4-535-NYB /4-660-NYB /4-785-NYB 8400-GGH-406-NYB 8400-GGH-535-NYB 8400-GGH-660-NYB 8400-GGH-785-NYB Stal nierdzewna 8400 GWINTO- WANE NPT zewnętrzne Pasuje do Korpus 8400-T-406- nakrętki NYB TeeJet z króćcem TeeJet ZŁĄCZA ZŁĄCZE WYLOTU, GWINT WEWNĘTRZNY NPT DLA WĘŻA O ŚR. WEWN. 1/89 1/49 1/89 1/49 1/89 1/49 (B) = BSPT 1/49 1/49 1/49 1/49 5/89 5/89 GHT GHT GHT 5/89 GHT GWINTO- WANE NPT zewnętrzne DLA WĘŻA O ŚR. WEWN. CP4928 CP Łączniki wylotowe TeeJet Łączniki te są mocowane w miejsce rozpylaczy, do mocowania przedłużaczy rurowych do korpusów lub do przedłużeń lanc opryskujących AA23 i AA31 GunJet oraz do zaworów spustowych. Przyłącze CP4928 mosiądz, aluminium lub stal nierdzewna.długość 19, złącze wylotowe gwintowe wewnętrzne 1/89 NPT. Przyłącze CP6250 mosiądz lub stal. Długość 9/169, złącze wylotowe gwintowe wewnętrzne 1/89 NPT. Przyłącze 6406 mosiądz, aluminium lub stal nierdzewna. Długość 15/169, złącze wylotowe gwintowe zewnętrzne 1/89 NPT. Określ numer i materiał części. Przykład: CP4928 mosiądz ZŁĄCZA /4-281 ZŁĄCZA NYB NYB ZŁĄCZA GWINTO- WANE NPT zewnętrzne DLA WĘŻA O ŚR. WEWN /49 5/89 1/49 1/49 GWINTO- WANE NPT zewnętrzne DLA WĘŻA O ŚR. WEWN. 1/49 (F) 1/49 (F) GWINTO- WANE NPT zewnętrzne DLA WĘŻA O ŚR. WEWN NYB 1/49 (F) NYB 1/49 (F) NYB 1/49 (F) NYB 1/49 (F) Określ numer i materiał złącza. Przykład: mosiądz 70
