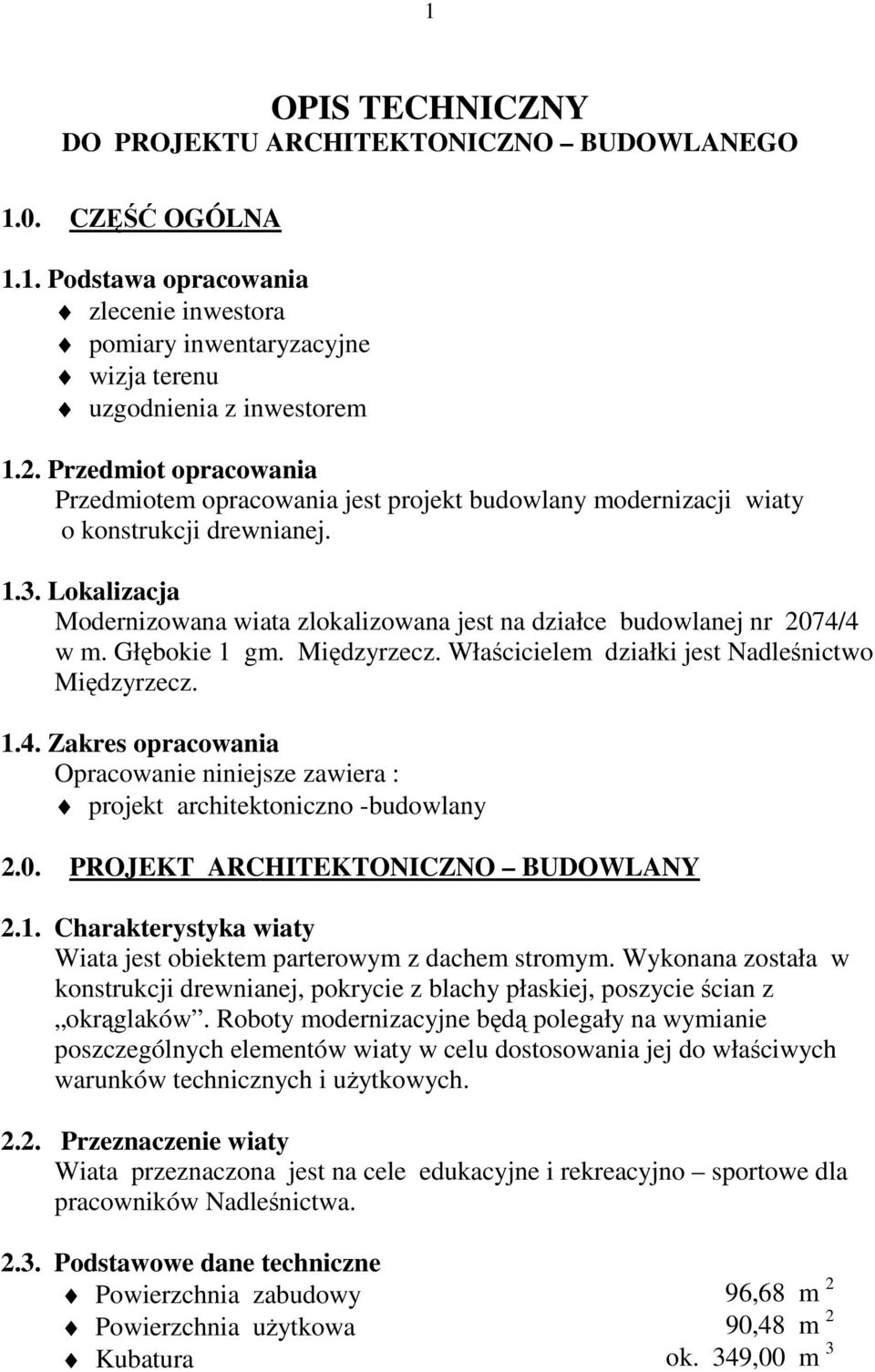

1 1 OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO BUDOWLANEGO 1.0. CZĘŚĆ OGÓLNA 1.1. Podstawa opracowania zlecenie inwestora pomiary inwentaryzacyjne wizja terenu uzgodnienia z inwestorem 1.2. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany modernizacji wiaty o konstrukcji drewnianej Lokalizacja Modernizowana wiata zlokalizowana jest na działce budowlanej nr 2074/4 w m. Głębokie 1 gm. Międzyrzecz. Właścicielem działki jest Nadleśnictwo Międzyrzecz Zakres opracowania Opracowanie niniejsze zawiera : projekt architektoniczno -budowlany 2.0. PROJEKT ARCHITEKTONICZNO BUDOWLANY 2.1. Charakterystyka wiaty Wiata jest obiektem parterowym z dachem stromym. Wykonana została w konstrukcji drewnianej, pokrycie z blachy płaskiej, poszycie ścian z okrąglaków. Roboty modernizacyjne będą polegały na wymianie poszczególnych elementów wiaty w celu dostosowania jej do właściwych warunków technicznych i uŝytkowych Przeznaczenie wiaty Wiata przeznaczona jest na cele edukacyjne i rekreacyjno sportowe dla pracowników Nadleśnictwa Podstawowe dane techniczne Powierzchnia zabudowy 96,68 m 2 Powierzchnia uŝytkowa 90,48 m 2 Kubatura ok. 349,00 m 3

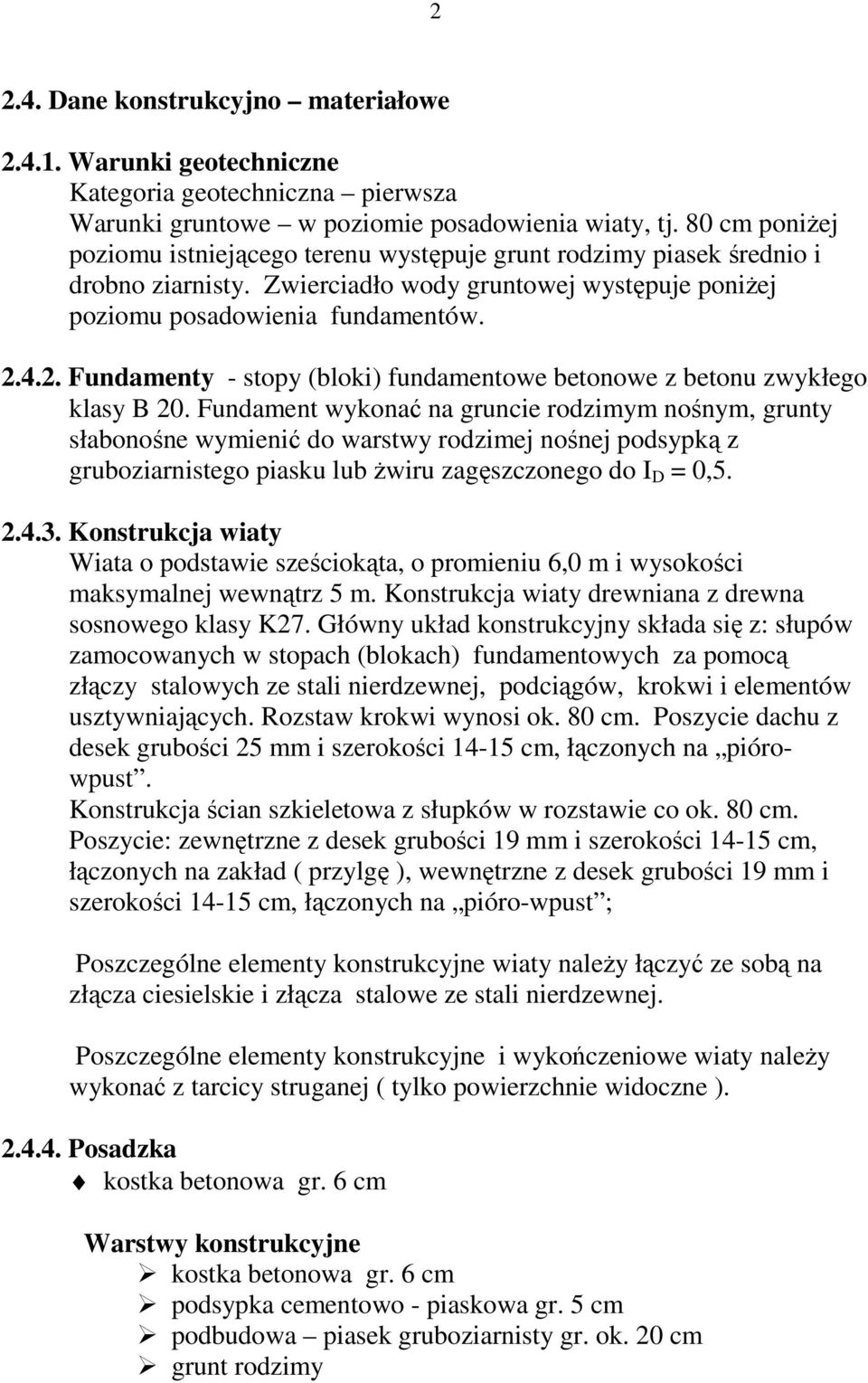

2 Dane konstrukcyjno materiałowe Warunki geotechniczne Kategoria geotechniczna pierwsza Warunki gruntowe w poziomie posadowienia wiaty, tj. 80 cm poniŝej poziomu istniejącego terenu występuje grunt rodzimy piasek średnio i drobno ziarnisty. Zwierciadło wody gruntowej występuje poniŝej poziomu posadowienia fundamentów Fundamenty - stopy (bloki) fundamentowe betonowe z betonu zwykłego klasy B 20. Fundament wykonać na gruncie rodzimym nośnym, grunty słabonośne wymienić do warstwy rodzimej nośnej podsypką z gruboziarnistego piasku lub Ŝwiru zagęszczonego do I D = 0, Konstrukcja wiaty Wiata o podstawie sześciokąta, o promieniu 6,0 m i wysokości maksymalnej wewnątrz 5 m. Konstrukcja wiaty drewniana z drewna sosnowego klasy K27. Główny układ konstrukcyjny składa się z: słupów zamocowanych w stopach (blokach) fundamentowych za pomocą złączy stalowych ze stali nierdzewnej, podciągów, krokwi i elementów usztywniających. Rozstaw krokwi wynosi ok. 80 cm. Poszycie dachu z desek grubości 25 mm i szerokości cm, łączonych na piórowpust. Konstrukcja ścian szkieletowa z słupków w rozstawie co ok. 80 cm. Poszycie: zewnętrzne z desek grubości 19 mm i szerokości cm, łączonych na zakład ( przylgę ), wewnętrzne z desek grubości 19 mm i szerokości cm, łączonych na pióro-wpust ; Poszczególne elementy konstrukcyjne wiaty naleŝy łączyć ze sobą na złącza ciesielskie i złącza stalowe ze stali nierdzewnej. Poszczególne elementy konstrukcyjne i wykończeniowe wiaty naleŝy wykonać z tarcicy struganej ( tylko powierzchnie widoczne ) Posadzka kostka betonowa gr. 6 cm Warstwy konstrukcyjne kostka betonowa gr. 6 cm podsypka cementowo - piaskowa gr. 5 cm podbudowa piasek gruboziarnisty gr. ok. 20 cm grunt rodzimy

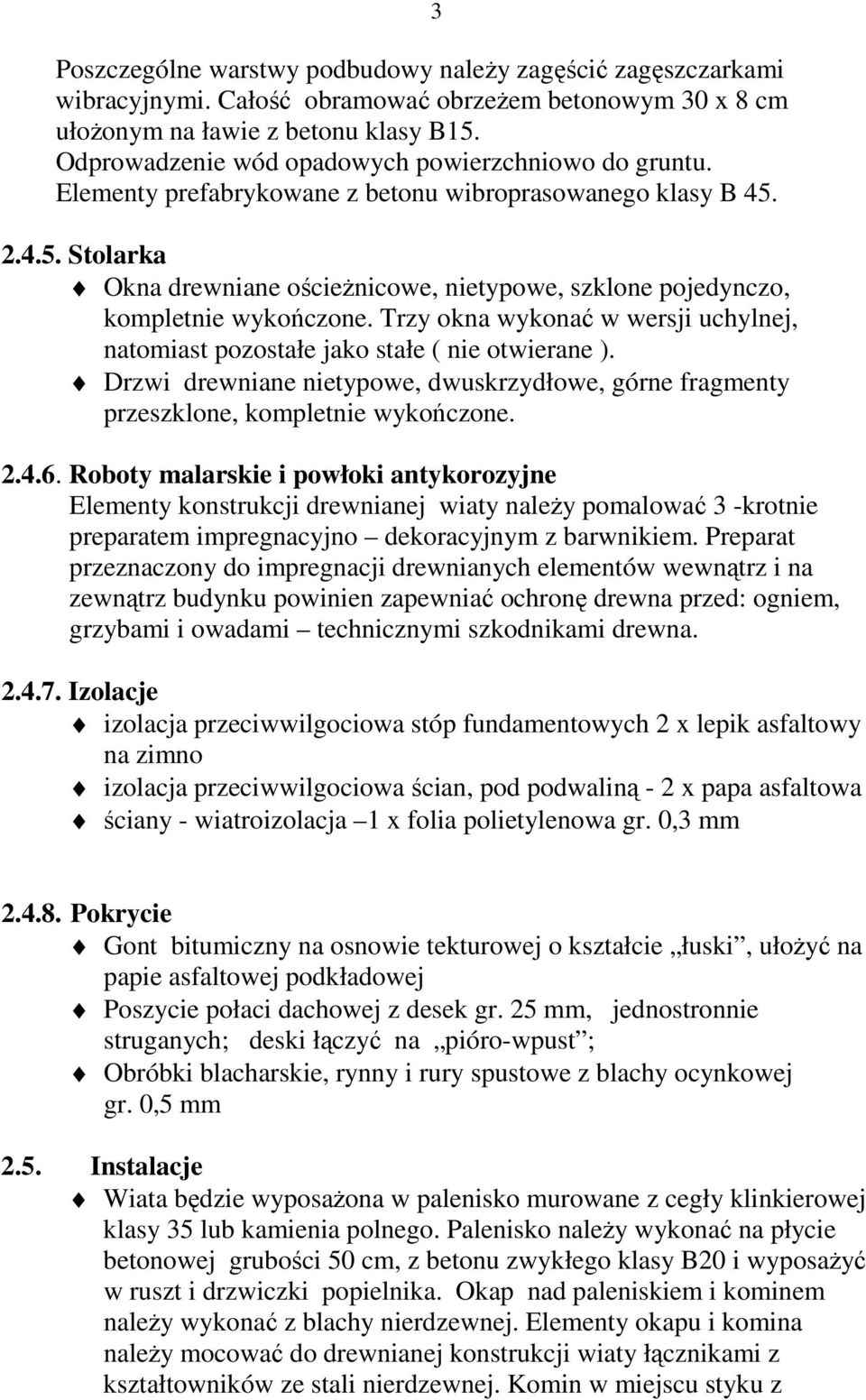

3 Poszczególne warstwy podbudowy naleŝy zagęścić zagęszczarkami wibracyjnymi. Całość obramować obrzeŝem betonowym 30 x 8 cm ułoŝonym na ławie z betonu klasy B15. Odprowadzenie wód opadowych powierzchniowo do gruntu. Elementy prefabrykowane z betonu wibroprasowanego klasy B Stolarka Okna drewniane ościeŝnicowe, nietypowe, szklone pojedynczo, kompletnie wykończone. Trzy okna wykonać w wersji uchylnej, natomiast pozostałe jako stałe ( nie otwierane ). Drzwi drewniane nietypowe, dwuskrzydłowe, górne fragmenty przeszklone, kompletnie wykończone Roboty malarskie i powłoki antykorozyjne Elementy konstrukcji drewnianej wiaty naleŝy pomalować 3 -krotnie preparatem impregnacyjno dekoracyjnym z barwnikiem. Preparat przeznaczony do impregnacji drewnianych elementów wewnątrz i na zewnątrz budynku powinien zapewniać ochronę drewna przed: ogniem, grzybami i owadami technicznymi szkodnikami drewna Izolacje izolacja przeciwwilgociowa stóp fundamentowych 2 x lepik asfaltowy na zimno izolacja przeciwwilgociowa ścian, pod podwaliną - 2 x papa asfaltowa ściany - wiatroizolacja 1 x folia polietylenowa gr. 0,3 mm Pokrycie Gont bitumiczny na osnowie tekturowej o kształcie łuski, ułoŝyć na papie asfaltowej podkładowej Poszycie połaci dachowej z desek gr. 25 mm, jednostronnie struganych; deski łączyć na pióro-wpust ; Obróbki blacharskie, rynny i rury spustowe z blachy ocynkowej gr. 0,5 mm 2.5. Instalacje Wiata będzie wyposaŝona w palenisko murowane z cegły klinkierowej klasy 35 lub kamienia polnego. Palenisko naleŝy wykonać na płycie betonowej grubości 50 cm, z betonu zwykłego klasy B20 i wyposaŝyć w ruszt i drzwiczki popielnika. Okap nad paleniskiem i kominem naleŝy wykonać z blachy nierdzewnej. Elementy okapu i komina naleŝy mocować do drewnianej konstrukcji wiaty łącznikami z kształtowników ze stali nierdzewnej. Komin w miejscu styku z

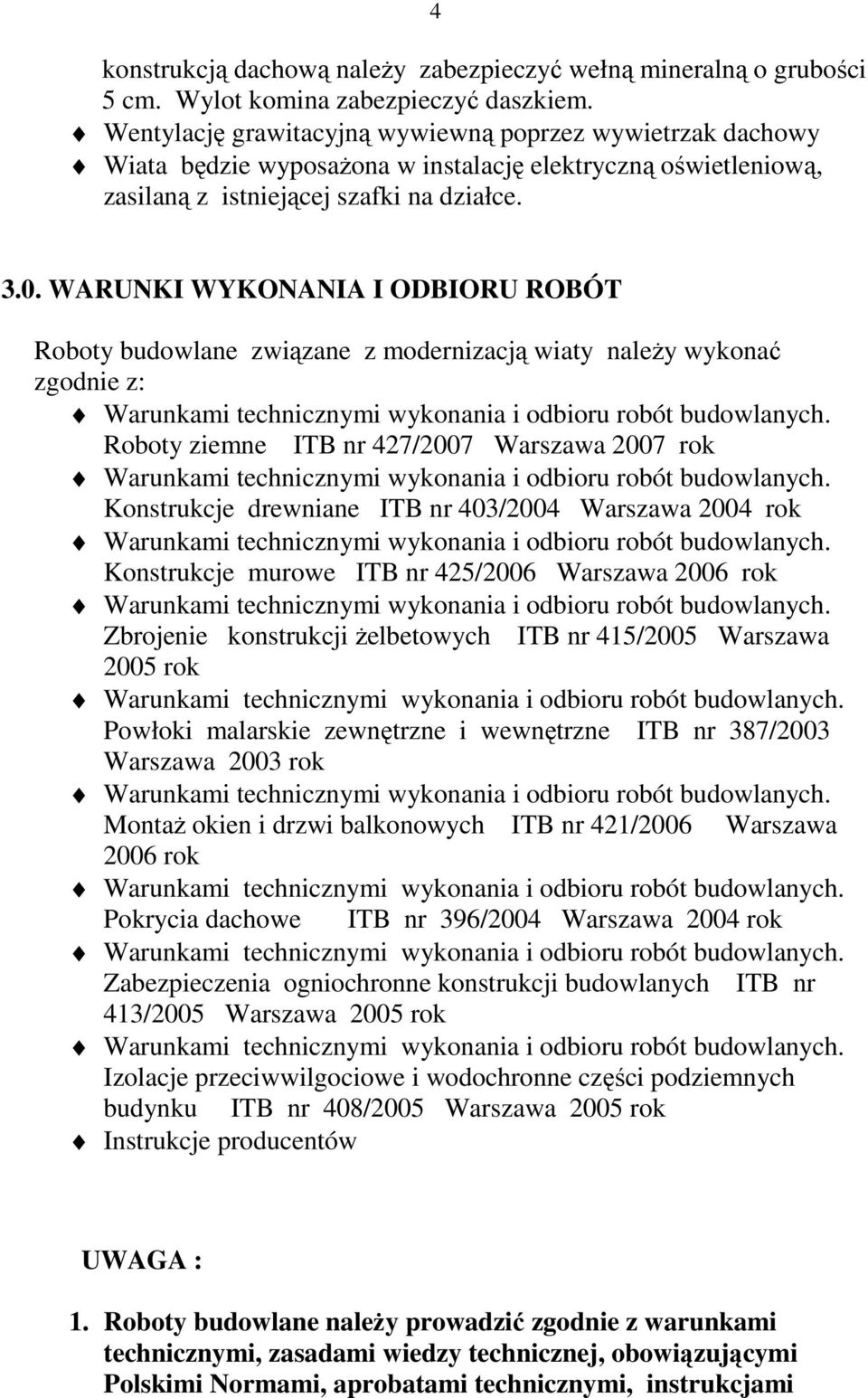

4 4 konstrukcją dachową naleŝy zabezpieczyć wełną mineralną o grubości 5 cm. Wylot komina zabezpieczyć daszkiem. Wentylację grawitacyjną wywiewną poprzez wywietrzak dachowy Wiata będzie wyposaŝona w instalację elektryczną oświetleniową, zasilaną z istniejącej szafki na działce WARUNKI WYKONANIA I ODBIORU ROBÓT Roboty budowlane związane z modernizacją wiaty naleŝy wykonać zgodnie z: Roboty ziemne ITB nr 427/2007 Warszawa 2007 rok Konstrukcje drewniane ITB nr 403/2004 Warszawa 2004 rok Konstrukcje murowe ITB nr 425/2006 Warszawa 2006 rok Zbrojenie konstrukcji Ŝelbetowych ITB nr 415/2005 Warszawa 2005 rok Powłoki malarskie zewnętrzne i wewnętrzne ITB nr 387/2003 Warszawa 2003 rok MontaŜ okien i drzwi balkonowych ITB nr 421/2006 Warszawa 2006 rok Pokrycia dachowe ITB nr 396/2004 Warszawa 2004 rok Zabezpieczenia ogniochronne konstrukcji budowlanych ITB nr 413/2005 Warszawa 2005 rok Izolacje przeciwwilgociowe i wodochronne części podziemnych budynku ITB nr 408/2005 Warszawa 2005 rok Instrukcje producentów UWAGA : 1. Roboty budowlane naleŝy prowadzić zgodnie z warunkami technicznymi, zasadami wiedzy technicznej, obowiązującymi Polskimi Normami, aprobatami technicznymi, instrukcjami

5 producentów oraz obowiązującymi przepisami BHP pod kierunkiem i nadzorem osoby posiadającej odpowiednie przygotowanie zawodowe. 2. Kolorystykę wyrobów i materiałów budowlanych ustalić z inwestorem. 3. Dopuszcza się wykonanie robót budowlanych z innych materiałów i wyrobów budowlanych o podobnych właściwościach techniczno-uŝytkowych. 5 PROJEKTANT: Międzyrzecz - kwiecień 2008 rok.

6 6 PRZEGRODY BUDOWLANE a a GONT BITUMICZNY O WZORZE ŁUSKI W KOLORZE ZIELONYM 1 x PAPA ASFALTOWA PODKŁADOWA DESKI GR. 25 mm ŁĄCZONE NA PIÓRO-WPUST b b KOSTKA BETONOWA GR. 6 cm PODSYPKA CEMENTOWO-PIASKOWA GR. 5 cm PODBUDOWA Z GRUBOZIARNISTEGO PIASKU GR. 20 cm GRUNT RODZIMY c c DESKA ELEWACYJNA GR. 19 mm, SZEROKOŚCI cm ŁĄCZONA NA ZAKŁAD ( PRZYLGĘ ) FOLIA POLIETYLENOWA GR. 0,3 mm PUSTKA POWIETRZNA DESKA GR. 19 mm, SZEROKOŚCI cm ŁĄCZONA NA PIÓRO-WPUST PROJEKTANT:

7 7 CZĘŚĆ OPISOWA DO INFORMACJI DOTYCZĄCEJ BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót budowlanych obejmuje modernizację wiaty, która będzie realizowana w technologii drewnianej. Przed przystąpieniem do wykonywania robót budowlanych naleŝy z terenu wydzielić plac budowy. Teren budowy (miejsce wykonywania robót budowlanych) naleŝy ogrodzić i zapewnić komunikację dla pracowników oraz dostaw materiałów budowlanych. Kolejność wykonywanych robót budowlanych: roboty rozbiórkowe, roboty ziemne, roboty betonowe, montaŝ konstrukcji drewnianej, roboty wykończeniowe budowlano-instalacyjne (elektryczne) i roboty związane zagospodarowaniem działki w obrębie wiaty. 2. Wykaz istniejących obiektów budowlanych Teren działki budowlanej objętej niniejszym opracowaniem jest zabudowany wiatą. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi Nie dotyczy. 4. Wskazania dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia ZagroŜenie moŝe wystąpić w trakcie wykonywania niŝej wymienionych robót budowlanych : Roboty transportowe Roboty rozbiórkowe Roboty ziemne Roboty betonowe MontaŜ konstrukcji drewnianej Roboty dekarskie Roboty izolacyjne i impregnacyjne Roboty związane z montaŝem instalacji elektrycznej MontaŜ i demontaŝ rusztowań

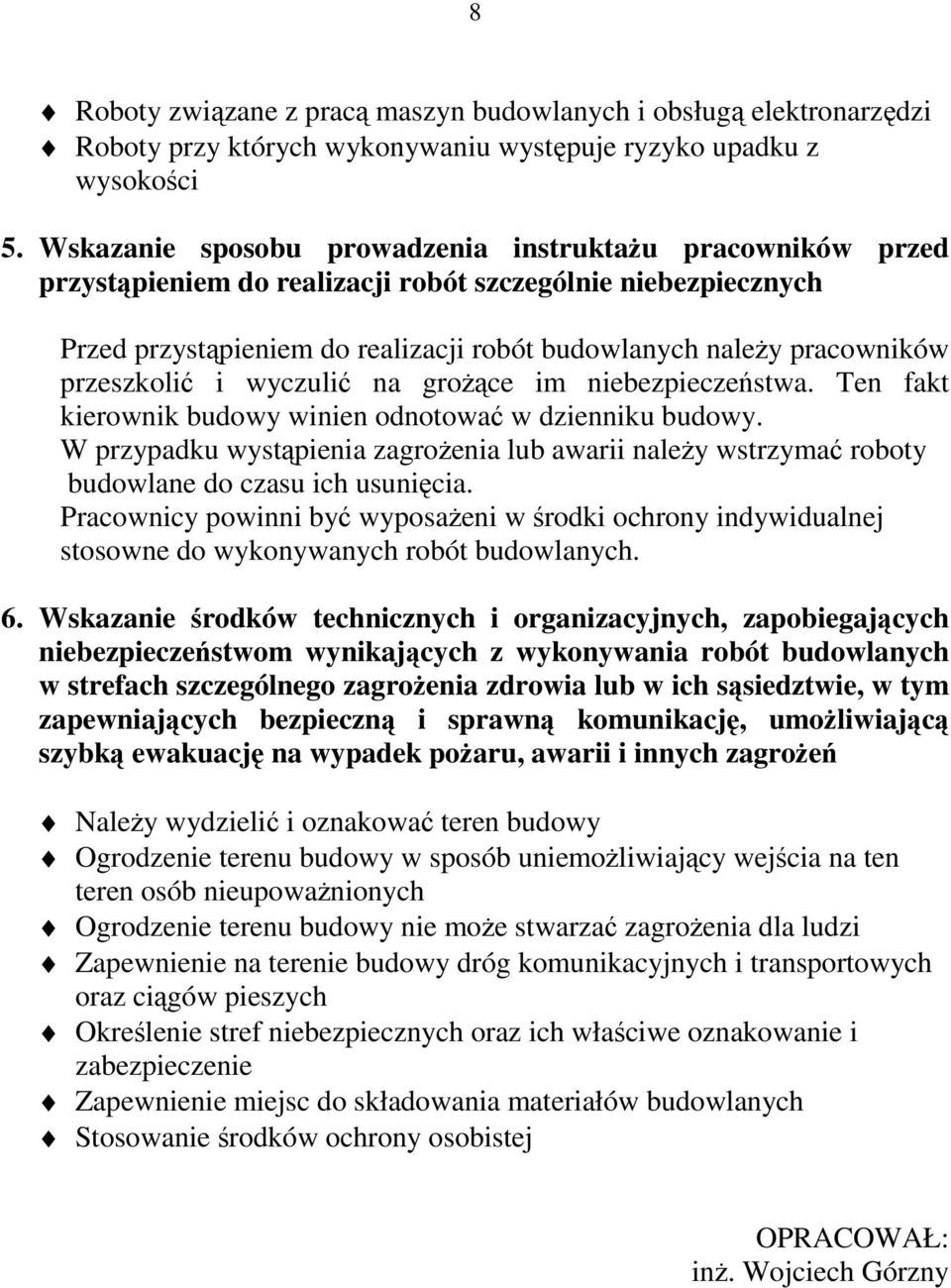

8 8 Roboty związane z pracą maszyn budowlanych i obsługą elektronarzędzi Roboty przy których wykonywaniu występuje ryzyko upadku z wysokości 5. Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do realizacji robót budowlanych naleŝy pracowników przeszkolić i wyczulić na groŝące im niebezpieczeństwa. Ten fakt kierownik budowy winien odnotować w dzienniku budowy. W przypadku wystąpienia zagroŝenia lub awarii naleŝy wstrzymać roboty budowlane do czasu ich usunięcia. Pracownicy powinni być wyposaŝeni w środki ochrony indywidualnej stosowne do wykonywanych robót budowlanych. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń NaleŜy wydzielić i oznakować teren budowy Ogrodzenie terenu budowy w sposób uniemoŝliwiający wejścia na ten teren osób nieupowaŝnionych Ogrodzenie terenu budowy nie moŝe stwarzać zagroŝenia dla ludzi Zapewnienie na terenie budowy dróg komunikacyjnych i transportowych oraz ciągów pieszych Określenie stref niebezpiecznych oraz ich właściwe oznakowanie i zabezpieczenie Zapewnienie miejsc do składowania materiałów budowlanych Stosowanie środków ochrony osobistej OPRACOWAŁ: inŝ. Wojciech Górzny
