Opis parametrów wyposażenia meblowego

Transkrypt

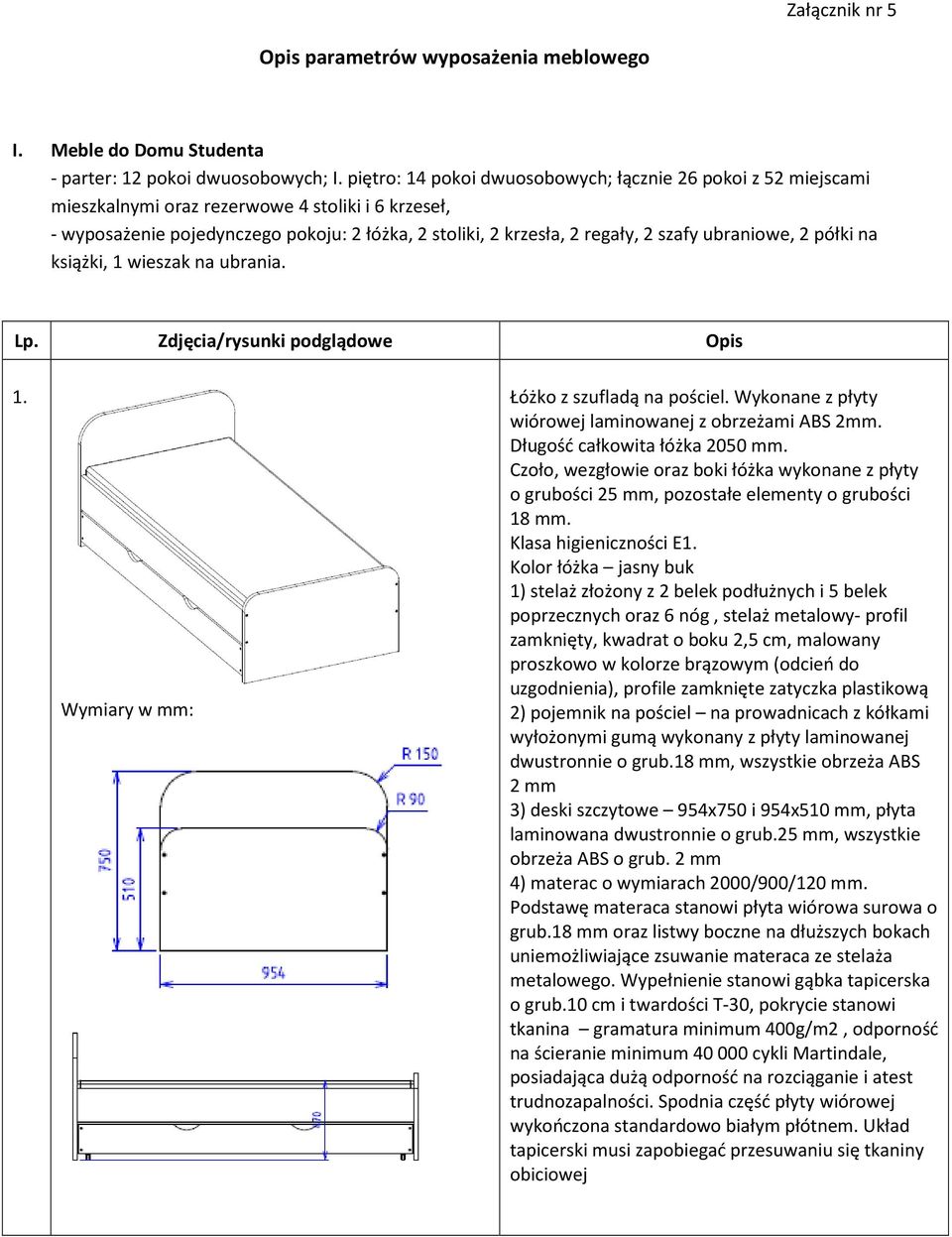

1 Załącznik nr 5 Opis parametrów wyposażenia meblowego I. Meble do Domu Studenta - parter: 12 pokoi dwuosobowych; I. piętro: 14 pokoi dwuosobowych; łącznie 26 pokoi z 52 miejscami mieszkalnymi oraz rezerwowe 4 stoliki i 6 krzeseł, - wyposażenie pojedynczego pokoju: 2 łóżka, 2 stoliki, 2 krzesła, 2 regały, 2 szafy ubraniowe, 2 półki na książki, 1 wieszak na ubrania. Lp. Zdjęcia/rysunki podglądowe Opis 1. Wymiary w mm: Łóżko z szufladą na pościel. Wykonane z płyty wiórowej laminowanej z obrzeżami ABS 2mm. Długość całkowita łóżka 2050 mm. Czoło, wezgłowie oraz boki łóżka wykonane z płyty o grubości 25 mm, pozostałe elementy o grubości 18 mm. Klasa higieniczności E1. Kolor łóżka jasny buk 1) stelaż złożony z 2 belek podłużnych i 5 belek poprzecznych oraz 6 nóg, stelaż metalowy- profil zamknięty, kwadrat o boku 2,5 cm, malowany proszkowo w kolorze brązowym (odcień do uzgodnienia), profile zamknięte zatyczka plastikową 2) pojemnik na pościel na prowadnicach z kółkami wyłożonymi gumą wykonany z płyty laminowanej dwustronnie o grub.18 mm, wszystkie obrzeża ABS 2 mm 3) deski szczytowe 954x750 i 954x510 mm, płyta laminowana dwustronnie o grub.25 mm, wszystkie obrzeża ABS o grub. 2 mm 4) materac o wymiarach 2000/900/120 mm. Podstawę materaca stanowi płyta wiórowa surowa o grub.18 mm oraz listwy boczne na dłuższych bokach uniemożliwiające zsuwanie materaca ze stelaża metalowego. Wypełnienie stanowi gąbka tapicerska o grub.10 cm i twardości T-30, pokrycie stanowi tkanina gramatura minimum 400g/m2, odporność na ścieranie minimum cykli Martindale, posiadająca dużą odporność na rozciąganie i atest trudnozapalności. Spodnia część płyty wiórowej wykończona standardowo białym płótnem. Układ tapicerski musi zapobiegać przesuwaniu się tkaniny obiciowej

2 2. Regał z drzwiczkami wykonany z płyty wiórowej laminowanej 18 mm z obrzeżami ABS 2 mm. Wieniec i górna pokrywa zamykanej szafki z płyty 25 mm. Dół na cokole ze stopkami, z możliwością regulacji wysokości od wewnątrz. Klasa higieniczności E1. Wymiary: 1820x800 mm. Głębokość regału: 400 mm. Kolor regału: jasny buk. Plecy regału wykonane z płyty HDF w kolorze białym o grubości 3 mm. Szafka zamykana, wyposażona w zamek patentowy z zasuwką. Wymiary w mm:

3 3. Wieszak ubraniowy o wymiarach 1200x650 mm z półką, wykonany z płyty wiórowej laminowanej 18 mm z obrzeżami ABS 2 mm. Kolor jasny buk. Klasa higieniczności E1. Mocowany do ściany za pomocą 3 kołków. Wyposażony w 4 podwójne wieszaki na ubrania w kolorze srebrnym. Wymiary w mm:

4 4. Krzesło tapicerowane typu ISO. Siedzisko wzmocnione sklejką. Tkanina z włókna syntetycznego ścieralność: min cykli Martindale Kolor tapicerki: melanż z dodatkiem brązu. Kolor stelażu: odcień brązu (ewentualnie czarny mat). 5. Szafka wisząca na książki o wymiarach 800x400 mm, głębokość 400 mm, wykonana z płyty wiórowej laminowanej 18 mm z obrzeżami ABS 2 mm. Kolor szafki: jasny buk. Klasa higieniczności E1. Wymiary w mm:

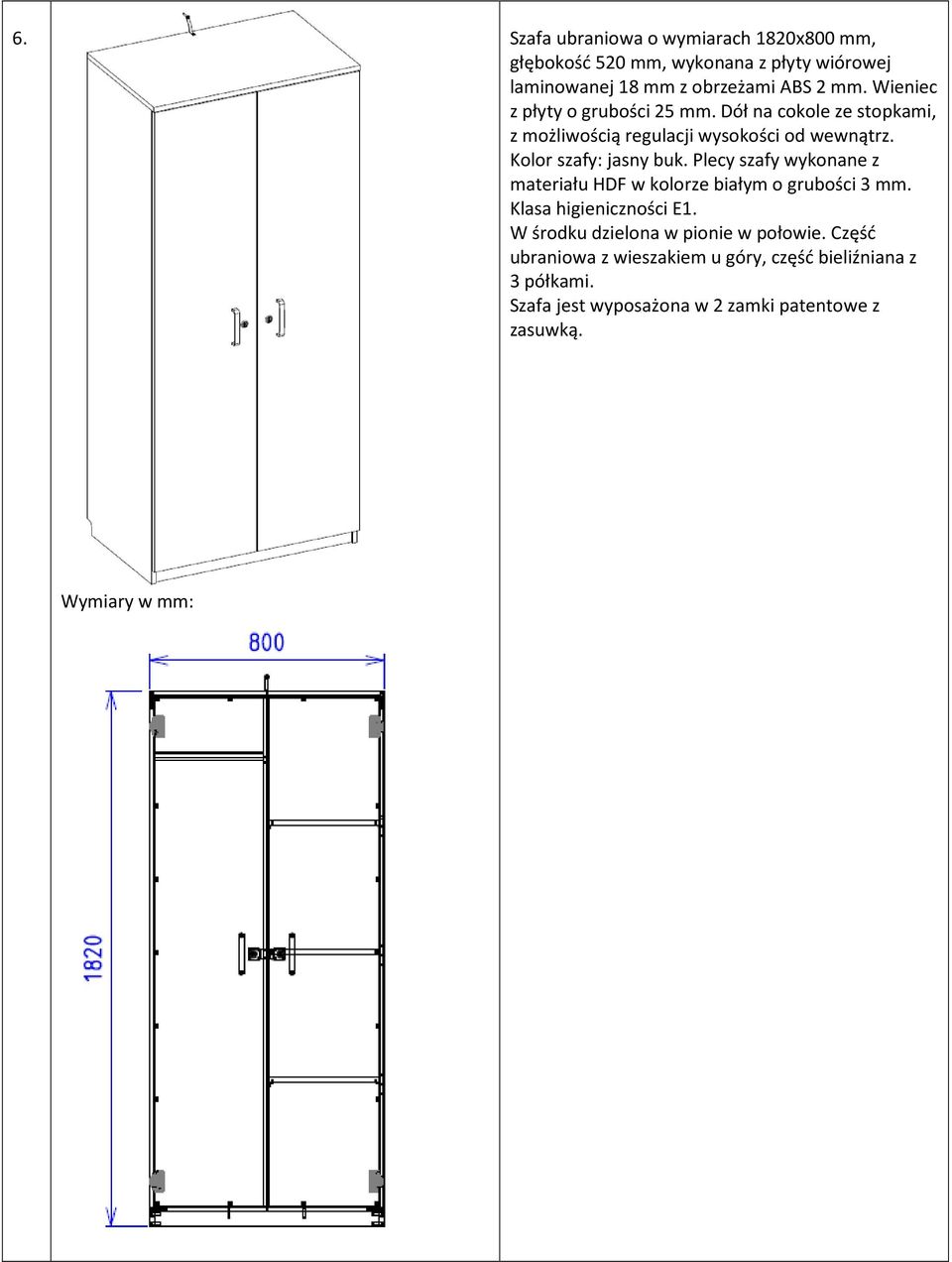

5 6. Szafa ubraniowa o wymiarach 1820x800 mm, głębokość 520 mm, wykonana z płyty wiórowej laminowanej 18 mm z obrzeżami ABS 2 mm. Wieniec z płyty o grubości 25 mm. Dół na cokole ze stopkami, z możliwością regulacji wysokości od wewnątrz. Kolor szafy: jasny buk. Plecy szafy wykonane z materiału HDF w kolorze białym o grubości 3 mm. Klasa higieniczności E1. W środku dzielona w pionie w połowie. Część ubraniowa z wieszakiem u góry, część bieliźniana z 3 półkami. Szafa jest wyposażona w 2 zamki patentowe z zasuwką. Wymiary w mm:

6 7. Stół o wymiarach blatu 800 x 800 mm. Wysokość stołu: 760 mm Blat wykonany z płyty laminowanej o grubości 25 mm w kolorze jasny buk. Klasa higieniczności E1. Stelaż pod blatem 4 nogi wykonane z profilu zamkniętego o wymiarze 25x25mm łączone kątownikiem 25x25mm, 15 cm poniżej blatu 2 belki łączące każdą parę wykonane z profilu zamkniętego 25x25mm, 2 belki łączące połączone pośrodku 1 belką z prfilu zamkniętego 25x25mm, malowany proszkowo w kolorze brązowym (odcień zgodny z nogami krzeseł ISO), końce profili zakończone plastikową zatyczką 8. Deska odbojowa 250x50 cm, płyta laminowana dwustronnie o grub.18 mm w kolorze jasny buk, obrzeża ABS o grub. 2 mm, kołki mocujące wyposażone w plastikowe zaślepki. Mocowana na ścianie wzdłuż każdego łóżka.

7 II. Meble biurowe 1) Mały Dziekanat L.p. Zdjęcia/rysunki poglądowe Opis 1. Szafa aktowa o wym. W998/D440/H1838 mm. Konstrukcja szaf wieńcowa z wieńcami nachodzącymi na drzwi Boki: płyta wiórowa 3. warstwowa o grubości 18 mm, pokryta obustronnie melaminą. Klasa higieniczności E1. Boki oklejone PVC 2 mm z czterech stron Plecy: wpuszczane w boki i wieńce, użytkowe z płyty wiórowej 3-warstwowej o grubości 8 mm pokrytej obustronnie melaminą, płaszczyzna pleców zlicowana z bokami. Klasa higieniczności E1 Wieniec dolny i górny: płyta wiórowa 3. warstwowa o grubości 25 mm, pokryta obustronnie melaminą. Klasa higieniczności E1. Wieniec dolny (cokół) wyposażony w 4 stopki zapewniające poziomowanie od wewnątrz szafy w zakresie 15 mm. Wieńce oklejone PVC 2mm z czterech stron. Fronty oklejone PVC 2 mm z czterech stron Klasa higieniczności E1. Półki mocowane do korpusu systemem zapadkowym, uniemożliwiającym ich przypadkowe wysunięcie. Regulacja wysokości półek co 3 cm na całej wysokości szafy. Dodatkowo w każdej szafie o wysokości powyżej 2OH minimum 1 półka konstrukcyjna mocowana za pomocą złącz metalowo-plastikowych w celu zwiększenia sztywności korpusu. Półki wykonane są z płyty wiórowej 3-warstwowej o grubości 18 mm pokrytej obustronnie melaminą. Klasa higieniczności E1. Odległość między półkami zgodna z międzynarodowym standardem OH (327 mm). Okucia szafy wyposażone w zamek baskwilowy dwupunktowy, 1 kluczyk łamany + 1 prosty Szafa musi posiadać stopki zapewniające poziomowanie (mechanizm dostępny od wnętrza regału), stopki te dystansują również wieniec dolny od podłogi na wysokość około 2,5-3 cm Kolorystyka : Calvados Jasny H1950 ST15 Egger lub równoważny. W przypadku płyt równoważnych Wykonawca zobowiązany jest załączyć próbki do oferty celem akceptacji przez Zamawiającego;

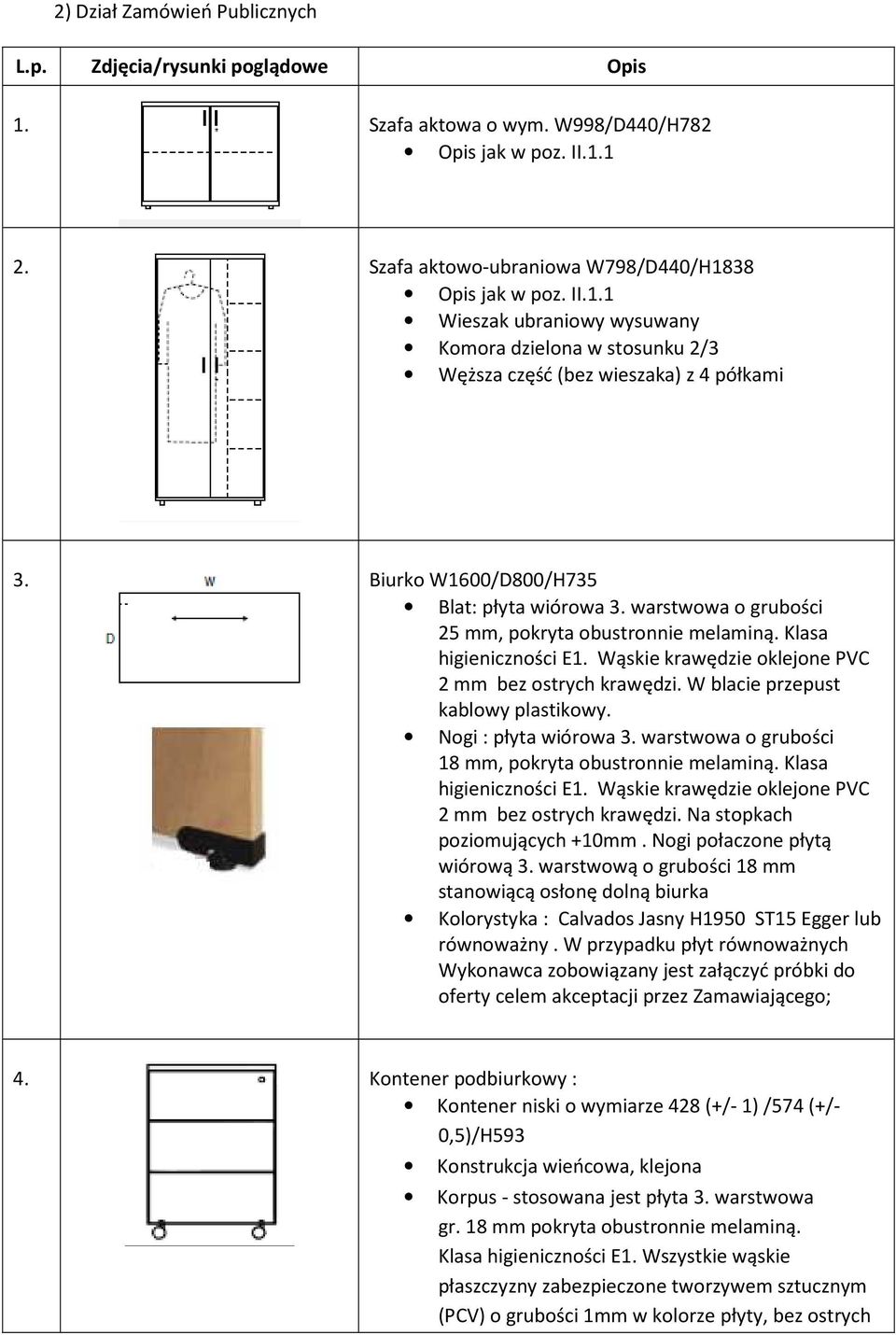

8 2) Dział Zamówień Publicznych L.p. Zdjęcia/rysunki poglądowe Opis 1. Szafa aktowa o wym. W998/D440/H782 Opis jak w poz. II Szafa aktowo-ubraniowa W798/D440/H1838 Opis jak w poz. II.1.1 Wieszak ubraniowy wysuwany Komora dzielona w stosunku 2/3 Węższa część (bez wieszaka) z 4 półkami 3. Biurko W1600/D800/H735 Blat: płyta wiórowa 3. warstwowa o grubości 25 mm, pokryta obustronnie melaminą. Klasa higieniczności E1. Wąskie krawędzie oklejone PVC 2 mm bez ostrych krawędzi. W blacie przepust kablowy plastikowy. Nogi : płyta wiórowa 3. warstwowa o grubości 18 mm, pokryta obustronnie melaminą. Klasa higieniczności E1. Wąskie krawędzie oklejone PVC 2 mm bez ostrych krawędzi. Na stopkach poziomujących +10mm. Nogi połaczone płytą wiórową 3. warstwową o grubości 18 mm stanowiącą osłonę dolną biurka Kolorystyka : Calvados Jasny H1950 ST15 Egger lub równoważny. W przypadku płyt równoważnych Wykonawca zobowiązany jest załączyć próbki do oferty celem akceptacji przez Zamawiającego; 4. Kontener podbiurkowy : Kontener niski o wymiarze 428 (+/- 1) /574 (+/- 0,5)/H593 Konstrukcja wieńcowa, klejona Korpus - stosowana jest płyta 3. warstwowa gr. 18 mm pokryta obustronnie melaminą. Klasa higieniczności E1. Wszystkie wąskie płaszczyzny zabezpieczone tworzywem sztucznym (PCV) o grubości 1mm w kolorze płyty, bez ostrych

9 krawędzi Wieńce - stosowana jest płyta 3. warstwowa gr. 18 mm pokryta obustronnie melaminą. Klasa higieniczności E1. Wszystkie wąskie płaszczyzny zabezpieczone tworzywem sztucznym (PCV) o grubości 1mm w kolorze płyty, bez ostrych krawędzi. Wieniec dolny wyposażony w 4 kółka plastikowe wciskane fi40 w kolorze czarnym Ściana tylna użytkowa, wpuszczana o grubości 18mm Front: czoła szuflad o grubości 18mm, zamek centralny blokujący wszystkie szuflady jednocześnie (1 kluczyk łamany + 1 prosty). Szuflady układ szuflad: 3 szuflady płytkie plastikowe dokumentowe pełne. Szuflady plastikowe na prowadnicach rolkowych. Blokada jednoczesnego wysuwu więcej niż jednej szuflady. Kolorystyka : Calvados Jasny H1950 ST15 Egger lub równoważny. W przypadku płyt równoważnych Wykonawca zobowiązany jest załączyć próbki do oferty celem akceptacji przez Zamawiającego;

10 3) Gabinet Kanclerza L.p. Zdjęcia/rysunki poglądowe Opis 1. Biurko specjalne nieregulowane prawe R W1715/D1094H735 Blat wykonany z płyty wiórowej trzywarstwowej o grubości 25 mm pokrytej obustronnie melaminą. Płyta powinna mieć klasę higieniczności E1 Blaty oklejone obrzeżem PVC o grubości minimum 2mm w kolorze płyty, bez ostrych krawędzi Kolor płyty: Calvados Jasny H1950 ST15 Egger lub równoważny. W przypadku płyt równoważnych Wykonawca zobowiązany jest załączyć próbki do oferty celem akceptacji przez Zamawiającego; Blat wyposażony w przepust kablowy. Stelaż metalowy, kolor aluminiowo-popielaty, malowany proszkowo o zwiększonej odporności na ścieranie. Nogi biurka wykonane w kształcie odwróconej litery T składające się z nóg rurowych stalowych Ř70mm wyposażonych w odlewane aluminiowe stopy dolne o łagodnych zaokrąglonych końcach ze stopkami poziomującymi -15mm. Pod blatem nogi połączone ze sobą metalową podłużnicą o przekroju prostokątnym 60x40 zapewniającą odpowiednią stabilność stelaża i przeciwdziałającą uginaniu się blatu. Stelaż o stałej wysokości H735. Blat połączony ze stelażem za pomocą wspornika montowanego do nogi. Montaż blatu do wspornika przy pomocy połączeń rozłącznych (metalowe mufy osadzone na stałe w płycie blatu) dających możliwość wielokrotnego demontażu bez osłabienia łączenia. 2. Dostawka biurka L lewa nieregulowana W1400/D600/H735 Blat wykonany z płyty wiórowej trzywarstwowej o grubości 25mm pokrytej obustronnie melaminą. Płyta powinna mieć klasę higieniczności E1 Blaty oklejone obrzeżem PVC o grubości minimum 2mm w kolorze płyty, bez ostrych krawędzi Kolor płyty: Calvados Jasny H1950 ST15 Egger lub równoważny. W przypadku płyt równoważnych Wykonawca zobowiązany jest załączyć próbki do oferty celem akceptacji przez Zamawiającego; Stelaż metalowy, kolor aluminiowo-popielaty o zwiększonej odporności na ścieranie. Noga dostawki wykonane w kształcie odwróconej litery T składające się z nóg rurowych stalowych Ř70mm wyposażonych w odlewane aluminiowe stopy dolne o łagodnych zaokrąglonych końcach ze

11 stopkami poziomującymi -15mm. Pod blatem noga połączona z metalową podłużnicą o przekroju prostokątnym 60x40 zapewniającą odpowiednią stabilność stelaża i przeciwdziałającą uginaniu się blatu. Stelaż o stałej wysokości H735. Blat połączony ze stelażem za pomocą wspornika montowanego do nogi. Montaż blatu do wspornika przy pomocy połączeń rozłącznych (metalowe mufy osadzone na stałe w płycie blatu) dających możliwość wielokrotnego demontażu bez osłabienia łączenia. 3. Wspornik dostawki biurka W40/D240/H60 1 szt element dostawki 4 szt element stołu konferencyjnego Odlew aluminiowy, malowy na kolor aluminiowopopielaty, malowany proszkowo, o zwiększonej odporności na ścieranie. Pod blatem połączony z nogą metalową zapewniając odpowiednią stabilność połączenia biurko-dostawka.

12 4. Kontener podbiurkowy : Kontener niski o wymiarze 428 (+/- 1) /574 (+/- 0,5)/H593 Konstrukcja wieńcowa, klejona Korpus - stosowana jest płyta 3-warstwowa gr. 18mm pokryta obustronnie melaminą. Klasa higieniczności E1. Wszystkie wąskie płaszczyzny zabezpieczone tworzywem sztucznym (PCV) o grubości 1mm w kolorze płyty, bez ostrych krawędzi Wieńce - stosowana jest płyta 3-warstwowa gr. 18mm pokryta obustronnie melaminą. Klasa higieniczności E1. Wszystkie wąskie płaszczyzny zabezpieczone tworzywem sztucznym (PCV) o grubości 1mm w kolorze płyty, bez ostrych krawędzi. Wieniec dolny wyposażony w 4 kółka plastikowe wciskane fi40 w kolorze czarnym Ściana tylna użytkowa, wpuszczana o grubości 18mm Front: czoła szuflad o grubości 18mm, zamek centralny blokujący wszystkie szuflady jednocześnie (1 kluczyk łamany + 1 prosty). Szuflady układ szuflad: 3 szuflady płytkie metalowe dokumentowe pełne oraz 1 szuflada górna plastikowa organizerpiórnik. Szuflady na prowadnicach rolkowych. Blokada jednoczesnego wysuwu więcej niż jednej szuflady /piórnik może być zawsze wysunięty/. Kolor płyty: Calvados Jasny H1950 ST15 Egger lub równoważny. W przypadku płyt równoważnych Wykonawca zobowiązany jest załączyć próbki do oferty celem akceptacji przez Zamawiającego 5. Osłona dolna metalowa, do biurka W1600, H300 (+100) Metalowa - blacha perforowana, malowa na kolor aluminiowo-popielaty malowany proszkowo, o zwiększonej odporności na ścieranie. Z blatem połączona za pomocą uchwytów będących jej integralną częścią. 6. Stół niski kawowy Fi 850/H550 Blat wykonany z płyty wiórowej trzywarstwowej o grubości 25mm pokrytej obustronnie melaminą. Płyta powinna mieć klasę higieniczności E1 Blaty oklejone obrzeżem PVC o grubości minimum 2mm w kolorze płyty, bez ostrych krawędzi Kolor płyty: Calvados Jasny H1950 ST15 Egger lub równoważny. W przypadku płyt równoważnych Wykonawca zobowiązany jest załączyć próbki do oferty celem akceptacji przez Zamawiającego; Stelaż metalowy, kolor aluminiowo-popielaty

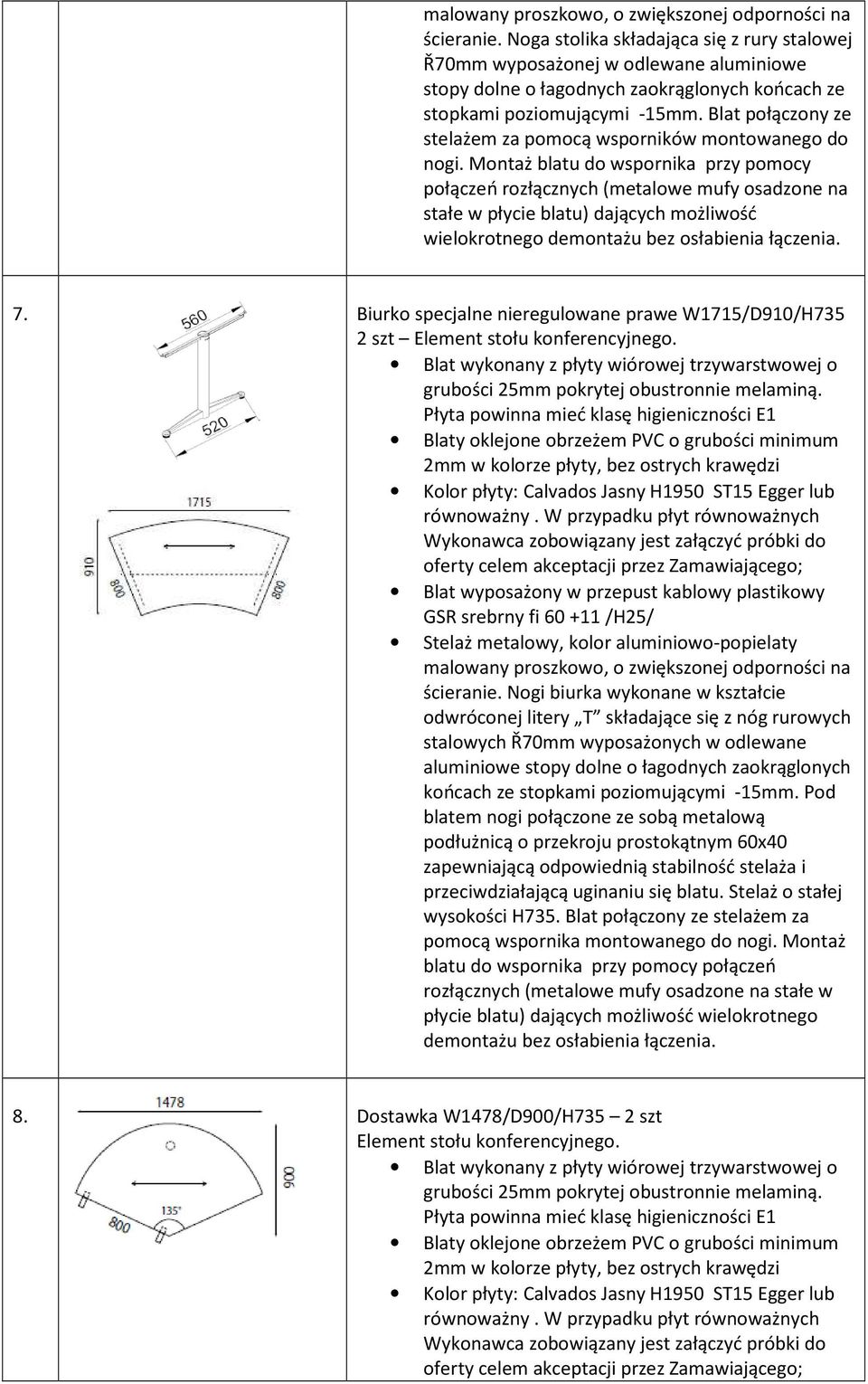

13 malowany proszkowo, o zwiększonej odporności na ścieranie. Noga stolika składająca się z rury stalowej Ř70mm wyposażonej w odlewane aluminiowe stopy dolne o łagodnych zaokrąglonych końcach ze stopkami poziomującymi -15mm. Blat połączony ze stelażem za pomocą wsporników montowanego do nogi. Montaż blatu do wspornika przy pomocy połączeń rozłącznych (metalowe mufy osadzone na stałe w płycie blatu) dających możliwość wielokrotnego demontażu bez osłabienia łączenia. 7. Biurko specjalne nieregulowane prawe W1715/D910/H735 2 szt Element stołu konferencyjnego. Blat wykonany z płyty wiórowej trzywarstwowej o grubości 25mm pokrytej obustronnie melaminą. Płyta powinna mieć klasę higieniczności E1 Blaty oklejone obrzeżem PVC o grubości minimum 2mm w kolorze płyty, bez ostrych krawędzi Kolor płyty: Calvados Jasny H1950 ST15 Egger lub równoważny. W przypadku płyt równoważnych Wykonawca zobowiązany jest załączyć próbki do oferty celem akceptacji przez Zamawiającego; Blat wyposażony w przepust kablowy plastikowy GSR srebrny fi /H25/ Stelaż metalowy, kolor aluminiowo-popielaty malowany proszkowo, o zwiększonej odporności na ścieranie. Nogi biurka wykonane w kształcie odwróconej litery T składające się z nóg rurowych stalowych Ř70mm wyposażonych w odlewane aluminiowe stopy dolne o łagodnych zaokrąglonych końcach ze stopkami poziomującymi -15mm. Pod blatem nogi połączone ze sobą metalową podłużnicą o przekroju prostokątnym 60x40 zapewniającą odpowiednią stabilność stelaża i przeciwdziałającą uginaniu się blatu. Stelaż o stałej wysokości H735. Blat połączony ze stelażem za pomocą wspornika montowanego do nogi. Montaż blatu do wspornika przy pomocy połączeń rozłącznych (metalowe mufy osadzone na stałe w płycie blatu) dających możliwość wielokrotnego demontażu bez osłabienia łączenia. 8. Dostawka W1478/D900/H735 2 szt Element stołu konferencyjnego. Blat wykonany z płyty wiórowej trzywarstwowej o grubości 25mm pokrytej obustronnie melaminą. Płyta powinna mieć klasę higieniczności E1 Blaty oklejone obrzeżem PVC o grubości minimum 2mm w kolorze płyty, bez ostrych krawędzi Kolor płyty: Calvados Jasny H1950 ST15 Egger lub równoważny. W przypadku płyt równoważnych Wykonawca zobowiązany jest załączyć próbki do oferty celem akceptacji przez Zamawiającego;

14 Stelaż noga metalowa, kolor aluminiowo-popielaty malowany proszkowo, o zwiększonej odporności na ścieranie. Noga dostawki składająca się z rury stalowej Ř70mm oraz rozety metalowej umożliwiającej stabilne połączenie z blatem. 9. Szafa aktowa W798/D440/H1134 Opis jak w poz. II Szafa aktowa W798/D440/H2190 Opis jak w poz. II.1.1 Drzwi szklane W395/D20/H2051 Lewe - 1 szt Prawe - 1 szt W ramce, profil aluminiowy Szkło mrożone Uchwyt 11. Szafa aktowo ubraniowa W798/D440/H2190 Opis jak w poz. II.1.1 Wieszak ubraniowy wysuwany U góry półka na całej szerokości Komora szafy podzielona w stosunku 2/3 W mniejszej części (bez wieszaka) 4 półki

15 12. Fotel obrotowy Wymiary: szerokość całkowita mm, szerokość całkowita 675 mm, głębokość całkowita 675 mm, wysokość siedziska mm, głębokość siedziska mm, szerokość siedziska 500 mm, wysokość podłokietników mm. Oparcie wysokie z zagłówkiem, Mechanizm synchro Siedzisko wysuwane Pochylenie oparcia i siedziska Kółka miękkie Stelaż malowany proszkowo kolor metalik Tapicerka kolor niebieski, tkanina 100% poliester, odporna na ścieranie 100tys cykli Martindale a, odporność na piling 4, trudnozapalność-papieros, odporność na światło 4-6, gramatura 380 g/m2 13. Krzesło konferencyjne 6 szt Wymiary: wysokość całkowita 855 mm, szerokość całkowita 545 mm, głębokość całkowita 575 mm, wysokość siedziska 460 mm, szerokość siedziska 450 mm, głębokość siedziska 440 mm, wysokość podłokietników 695 mm Na czterech nogach Długie oparcie i siedzisko tapicerowane Z podłokietnikami, nakładki na podłokietniki czarne polipropylenowe Stelaż malowany proszkowo na kolor metalik Tapicerka siedziska i oparcia: kolor niebieski, tkanina 100% poliester, odporna na ścieranie 100tys cykli Martindale a, odporność na piling 4, trudnozapalność-papieros, odporność na światło 4-6, gramatura 380 g/m2 14. Fotel 1. osobowy tapicerowany - 2 szt. Wymiary : wysokość całkowita 750 mm szerokość całkowita 700 mm głębokość całkowita 600 mm wysokość siedziska 450 mm szerokość siedziska 460 mm głębokość siedziska 500 mm Całość tapicerowana Tapicerka kolor brązowy, tkanina 100% poliester, gramatura 300 g/m2, odporność na ścieranie 150 tys cykli Martindale a, odporność na piling 5, trudnozapalnośćpapieros, trudnozapalność-zapałka, odporność na światło 5+.

16 Zamawiający dopuszcza możliwość składania ofert równoważnych. Ofertą równoważną jest przedmiot o takich samych lub lepszych parametrach technicznych, jakościowych, funkcjonalnych spełniający parametry określone przez Zamawiającego. Zamawiający informuje, iż w razie gdy w opisie przedmiotu zamówienia znajdują się znaki towarowe, za ofertę równoważną uznaje się ofertę spełniającą parametry indywidualnie wskazanego asortymentu określone przez jego producenta. W przypadku proponowania produktu równoważnego do opisanego w specyfikacji przedmiotu zamówienia, należy załączyć do oferty próbki płyty meblowej, tkaniny obiciowej itp. ewentualnie zdjęcia z opisem i podaniem istotnych parametrów technicznych.
