Załącznik nr 2 do SIWZ OI/MK/088/2014 MINIMALNE WYMAGANIA TECHNOLOGICZNE MEBLI

Transkrypt

1 Załącznik nr 2 do SIWZ OI/MK/088/2014 MINIMALNE WYMAGANIA TECHNOLOGICZNE MEBLI Poniższy opis przedstawia minimalne wymagania dotyczące wyposażenia meblowego. Wykonawcy mogą przedstawić oferty równoważne. Wykonawcy mogą zaproponować rozwiązania równoważne o takich samych parametrach lub je przewyższające, jednak ich obowiązkiem jest udowodnienie równoważności. Zamawiający akceptuje oferty równoważne, m.in. o ile spełnione są minimalne grubości podanych materiałów (wyróżnione poniżej w kolorze zielonym). W przypadku oferowania mebli równoważnych należy przedstawić dokładny opis wraz z nazwą handlową oraz nazwą producenta. Na etapie realizacji należy umożliwić weryfikację dostarczanych mebli i w przypadku stwierdzenia niezgodności, możliwe jest wstrzymanie całej dostawy wraz z nakazem natychmiastowej wymiany na koszt i odpowiedzialność Wykonawcy. Wszystkie zaproponowane rozwiązania muszą być systemowe (nie dotyczy krzeseł, foteli obrotowych). Pod pojęciem systemowe Zamawiający rozumie meble, które można łączyć ze sobą w różnych konfiguracjach oraz pozwalające w przyszłości na rozbudowę. W obrębie systemu ma być zapewniona możliwość łączenia z innymi meblami w różnych konfiguracjach. Biurka i stoły konferencyjne mają posiadać certyfikat ( atest) zgodności z normami dotyczącymi jakości mebli biurowych a w szczególności muszą spełniać normy PN-EN 527-1:2011, PN-EN 527-2:2004, PN-EN 527-3:2004 lub nowsze wystawione przez niezależną jednostkę certyfikującą. Biurka i stoły mają spełniać wymagania określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 1 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ) także potwierdzone przez niezależną jednostkę certyfikującą. Atest lub certyfikat musi jednoznacznie potwierdzać fakt, ze dotyczy mebli ( biurek i stołów) proponowanych w tym postępowaniu. W celu określenia jakości i odporności stelaży metalowych i ich powłoki na zniszczenie wymagany jest dokument potwierdzający odporność powierzchni metalowych na uderzenie i szlifowanie wg. Norm PN F :1994 i PN-ISO :1999 potwierdzone przez niezależną jednostkę certyfikującą, ze nie ma widocznych zmian przy uderzeniu z wysokości 50 mm i mniejszej oraz że przy tarciu paskami ścieralnymi powłoka wytrzymuje co najmniej 700 obrotów. Wszelkie wymienione tutaj atesty ( certyfikaty) dotyczące mebli i krzeseł należy załączyć wraz z ofertą. Meble mają być wykonane z płyty wiórowej, spełniającą normę E1. Biorąc pod uwagę fakt, że meble są doposażeniem biur już istniejących, należy przed dostawą mebli ustalić dokładną kolorystykę w poszczególnych lokalizacjach. Dokumenty wystawione przez niezależną jednostkę certyfikującą, winny być w formie atestów/świadectw/certyfikatów zawierających min. informacje : a) z badań wytrzymałościowych i bezpieczeństwa użytkowania, przedstawiających (określających) minimum: - Nr badania/atestu - rodzaj i zakres badania - nazwa i typ (symbol) badanego wyrobu - Rodzaj i zakres badań - Sposób przeprowadzenia badań (należy wymienić wg których norm) - Wynik badań pozytywny - Wymiary funkcjonalne mebli

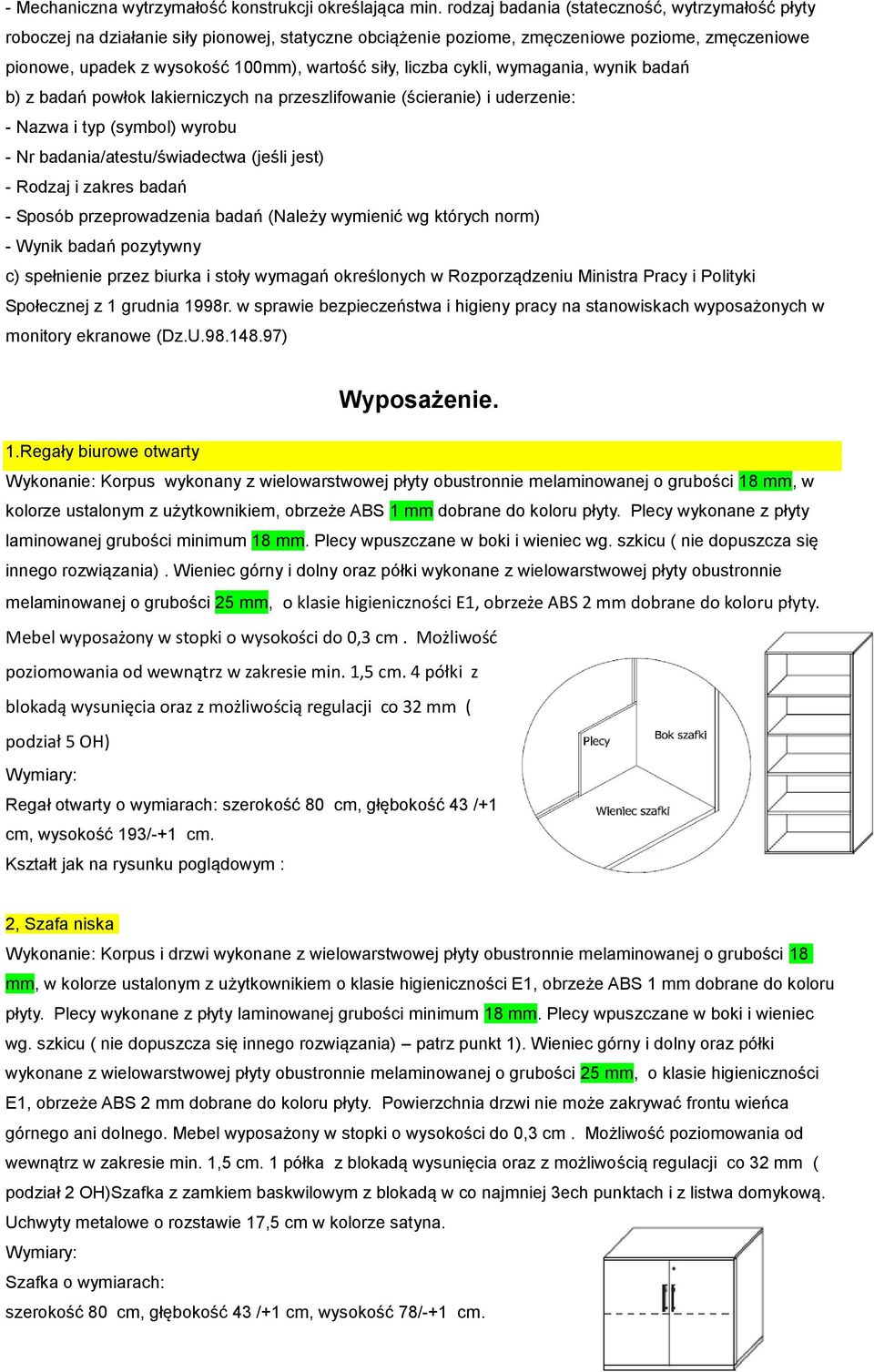

2 - Mechaniczna wytrzymałość konstrukcji określająca min. rodzaj badania (stateczność, wytrzymałość płyty roboczej na działanie siły pionowej, statyczne obciążenie poziome, zmęczeniowe poziome, zmęczeniowe pionowe, upadek z wysokość 100mm), wartość siły, liczba cykli, wymagania, wynik badań b) z badań powłok lakierniczych na przeszlifowanie (ścieranie) i uderzenie: - Nazwa i typ (symbol) wyrobu - Nr badania/atestu/świadectwa (jeśli jest) - Rodzaj i zakres badań - Sposób przeprowadzenia badań (Należy wymienić wg których norm) - Wynik badań pozytywny c) spełnienie przez biurka i stoły wymagań określonych w Rozporządzeniu Ministra Pracy i Polityki Społecznej z 1 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ) Wyposażenie. 1.Regały biurowe otwarty Wykonanie: Korpus wykonany z wielowarstwowej płyty obustronnie melaminowanej o grubości 18 mm, w kolorze ustalonym z użytkownikiem, obrzeże ABS 1 mm dobrane do koloru płyty. Plecy wykonane z płyty laminowanej grubości minimum 18 mm. Plecy wpuszczane w boki i wieniec wg. szkicu ( nie dopuszcza się innego rozwiązania). Wieniec górny i dolny oraz półki wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 25 mm, o klasie higieniczności E1, obrzeże ABS 2 mm dobrane do koloru płyty. Mebel wyposażony w stopki o wysokości do 0,3 cm. Możliwośd poziomowania od wewnątrz w zakresie min. 1,5 cm. 4 półki z blokadą wysunięcia oraz z możliwością regulacji co 32 mm ( podział 5 OH) Regał otwarty o wymiarach: szerokość 80 cm, głębokość 43 /+1 cm, wysokość 193/-+1 cm. Kształt jak na rysunku poglądowym : 2, Szafa niska Wykonanie: Korpus i drzwi wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 18 mm, w kolorze ustalonym z użytkownikiem o klasie higieniczności E1, obrzeże ABS 1 mm dobrane do koloru płyty. Plecy wykonane z płyty laminowanej grubości minimum 18 mm. Plecy wpuszczane w boki i wieniec wg. szkicu ( nie dopuszcza się innego rozwiązania) patrz punkt 1). Wieniec górny i dolny oraz półki wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 25 mm, o klasie higieniczności E1, obrzeże ABS 2 mm dobrane do koloru płyty. Powierzchnia drzwi nie może zakrywać frontu wieńca górnego ani dolnego. Mebel wyposażony w stopki o wysokości do 0,3 cm. Możliwość poziomowania od wewnątrz w zakresie min. 1,5 cm. 1 półka z blokadą wysunięcia oraz z możliwością regulacji co 32 mm ( podział 2 OH)Szafka z zamkiem baskwilowym z blokadą w co najmniej 3ech punktach i z listwa domykową. Uchwyty metalowe o rozstawie 17,5 cm w kolorze satyna. Szafka o wymiarach: szerokość 80 cm, głębokość 43 /+1 cm, wysokość 78/-+1 cm.

3 szerokość 80 cm, głębokość 60 /+1 cm, wysokość 78/-+1 cm. Kształt jak na rysunku poglądowym : 3. Szafy aktowe z drzwiami płycinowymi. Wykonanie: Korpus i drzwi wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 18 mm, o klasie higieniczności E1, obrzeże ABS 1 mm dobrane do koloru płyty. Plecy wykonane z płyty laminowanej grubości minimum 18 mm. Plecy wpuszczane w boki i wieniec wg. szkicu ( nie dopuszcza się innego rozwiązania) patrz punkt 1). Wieniec górny i dolny oraz półki wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 25 mm, obrzeże ABS 2 mm dobrane do koloru płyty. Powierzchnia drzwi nie może zakrywać frontu wieńca górnego ani dolnego. Mebel wyposażony w stopki o wysokości do 0,3 cm. Możliwość poziomowania od wewnątrz w zakresie min. 1,5 cm.4 półki z blokadą wysunięcia oraz z możliwością regulacji co 32 mm ( podział 5 OH) Szafka z zamkiem baskwilowym z blokadą w co najmniej 3ech punktach i z listwa domykową. Uchwyty metalowe o rozstawie 17,5 cm w kolorze satyna. Szafka o wymiarach: szerokość 80 cm, głębokość 43 /+1 cm, wysokość 193/-+1 cm. Kształt jak na rysunku poglądowym : 4, Szafy aktowe z drzwiami półotwarte, w części dolnej zamykany drzwiami płycinowymi. Wykonanie: Szafa/regał w 3/5 w części górnej otwarty z 2 półkami,część dolna wzmocnioną wieńcem pośrednim, z jedną półką drzwi pełne. Korpus i drzwi wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 18 mm, o klasie higieniczności E1, obrzeże ABS 1 mm dobrane do koloru płyty. Plecy wykonane z płyty laminowanej grubości minimum 18 mm. Plecy wpuszczane w boki i wieniec wg. szkicu nr 1 ( nie dopuszcza się innego rozwiązania) patrz punkt 1). Wieniec górny i dolny oraz półki wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 25 mm, o klasie higieniczności E1, obrzeże ABS 2 mm dobrane do koloru płyty. Powierzchnia drzwi nie może zakrywad frontu wieoca górnego ani dolnego. Mebel wyposażony w stopki o wysokości do 0,3 cm. Możliwośd poziomowania od wewnątrz w zakresie min. 1,5 cm.4 półki z blokadą wysunięcia oraz z możliwością regulacji co 32 mm ( podział 5 OH) Szafka z zamkiem baskwilowym z blokadą w co najmniej 3ech punktach i z listwa domykową. Uchwyty metalowe o rozstawie 17,5 cm w kolorze satyna. Szafka o wymiarach: szerokość 80 cm, głębokość 43 /+1 cm, wysokość 193/-+1 cm. szerokość 80 cm, głębokość 38 /+1 cm, wysokość 183/-+1 cm. Kształt jak na rysunku poglądowym : 5.Regały na dokumenty z nadstawkami całkowicie wypełniające ściany Wykonanie: Jak regał otwarty pozycja 1 Regał pierwszy o wymiarach: ściana - szerokość 450cm, wysokość 330cm, Głębokość 62 cm. Regały o szerokościach w zakresie cm a zmontowane i połączone ze sobą.kolor Olcha

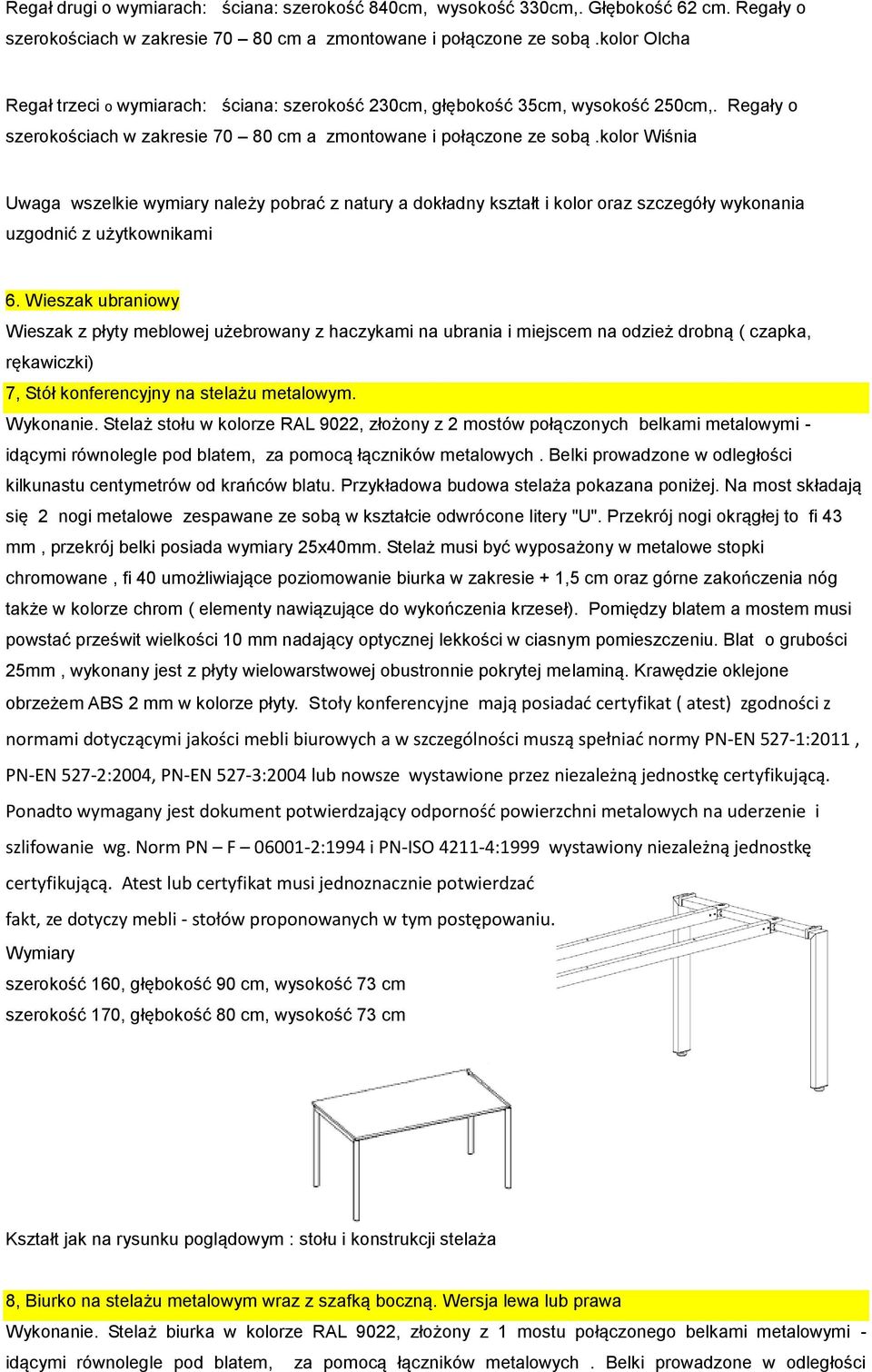

4 Regał drugi o wymiarach: ściana: szerokość 840cm, wysokość 330cm,. Głębokość 62 cm. Regały o szerokościach w zakresie cm a zmontowane i połączone ze sobą.kolor Olcha Regał trzeci o wymiarach: ściana: szerokość 230cm, głębokość 35cm, wysokość 250cm,. Regały o szerokościach w zakresie cm a zmontowane i połączone ze sobą.kolor Wiśnia Uwaga wszelkie wymiary należy pobrać z natury a dokładny kształt i kolor oraz szczegóły wykonania uzgodnić z użytkownikami 6. Wieszak ubraniowy Wieszak z płyty meblowej użebrowany z haczykami na ubrania i miejscem na odzież drobną ( czapka, rękawiczki) 7, Stół konferencyjny na stelażu metalowym. Wykonanie. Stelaż stołu w kolorze RAL 9022, złożony z 2 mostów połączonych belkami metalowymi - idącymi równolegle pod blatem, za pomocą łączników metalowych. Belki prowadzone w odległości kilkunastu centymetrów od krańców blatu. Przykładowa budowa stelaża pokazana poniżej. Na most składają się 2 nogi metalowe zespawane ze sobą w kształcie odwrócone litery "U". Przekrój nogi okrągłej to fi 43 mm, przekrój belki posiada wymiary 25x40mm. Stelaż musi być wyposażony w metalowe stopki chromowane, fi 40 umożliwiające poziomowanie biurka w zakresie + 1,5 cm oraz górne zakończenia nóg także w kolorze chrom ( elementy nawiązujące do wykończenia krzeseł). Pomiędzy blatem a mostem musi powstać prześwit wielkości 10 mm nadający optycznej lekkości w ciasnym pomieszczeniu. Blat o grubości 25mm, wykonany jest z płyty wielowarstwowej obustronnie pokrytej melaminą. Krawędzie oklejone obrzeżem ABS 2 mm w kolorze płyty. Stoły konferencyjne mają posiadad certyfikat ( atest) zgodności z normami dotyczącymi jakości mebli biurowych a w szczególności muszą spełniad normy PN-EN 527-1:2011, PN-EN 527-2:2004, PN-EN 527-3:2004 lub nowsze wystawione przez niezależną jednostkę certyfikującą. Ponadto wymagany jest dokument potwierdzający odpornośd powierzchni metalowych na uderzenie i szlifowanie wg. Norm PN F :1994 i PN-ISO :1999 wystawiony niezależną jednostkę certyfikującą. Atest lub certyfikat musi jednoznacznie potwierdzad fakt, ze dotyczy mebli - stołów proponowanych w tym postępowaniu. Wymiary szerokość 160, głębokość 90 cm, wysokość 73 cm szerokość 170, głębokość 80 cm, wysokość 73 cm Kształt jak na rysunku poglądowym : stołu i konstrukcji stelaża 8, Biurko na stelażu metalowym wraz z szafką boczną. Wersja lewa lub prawa Wykonanie. Stelaż biurka w kolorze RAL 9022, złożony z 1 mostu połączonego belkami metalowymi - idącymi równolegle pod blatem, za pomocą łączników metalowych. Belki prowadzone w odległości

5 kilkunastu centymetrów od krańców blatu. Przykładowa budowa stelaża pokazana poniżej. Na most składają się 2 nogi metalowe zespawane ze sobą w kształcie odwrócone litery "U". Przekrój nogi okrągłej to fi 43 mm, przekrój belki posiada wymiary 25x40mm. Stelaż wyposażony w metalowe stopki chromowane, fi 40 umożliwiające poziomowanie biurka w zakresie + 1,5 cm oraz górne zakończenia nóg także w kolorze chrom ( elementy nawiązujące do wykończenia krzeseł). Pomiędzy blatem a mostem musi powstać prześwit wielkości 10 mm. Blat o grubości 25mm, wykonany jest z płyty wielowarstwowej obustronnie pokrytej melaminą. Krawędzie oklejone obrzeżem ABS 2 mm w kolorze płyty. W wyposażeniu zamontuje się przelotki (wg wskazania użytkownika) Do tak wykonanego stelaża mocujemy szafkę boczną zawierająca miejsce na segregatory, dużą szufladę i miejsce na komputer.. Korpusy,boki szafek wykonane są z płyty wielowarstwowej obustronnie pokrytej melaminą o grubości 18mm, wieniec górny z płyty o grubości 25mm, a ściana tylna z płyty o grubości 18mm z prześwitem na okablowanie komputera. Muszą posiadać stopki umożliwiające ich poziomowanie. Wyposażenie: wkłady metalowe, wzmocnione prowadnice rolkowe, zamek centralny, 70 % wysuwu, blokada wysuwu szuflad, piórnik jako oddzielna szuflada. Biurko musi posiadać osłonę przednią na nogi mocowana bezpośrednio do stelaża biurka. Biurka mają posiadać certyfikat ( atest) zgodności z normami dotyczącymi jakości mebli biurowych a w szczególności muszą spełniać normy PN-EN 527-1:2011, PN-EN 527-2:2004, PN-EN 527-3:2004 lub nowsze wystawione przez niezależną jednostkę certyfikującą. Biurka mają spełniać wymagania określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 1 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ) także potwierdzone przez niezależną jednostkę certyfikującą. Ponadto wymagany jest dokument potwierdzający odporność powierzchni metalowych na uderzenie i szlifowanie wg. Norm PN F :1994 i PN-ISO :1999 wystawiony niezależną jednostkę certyfikującą. Atest lub certyfikat musi jednoznacznie potwierdzać fakt, ze dotyczy mebli - biurek proponowanych w tym postępowaniu. Kształt jak na rysunku poglądowym : biurka i konstrukcji stelaża 190 * * 160 9, Kontenery podbiurkowe Wykonanie: Korpus i fronty i wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 18 mm, w kolorze dopasowanym do danych mebli o klasie higieniczności E1, obrzeże ABS 1 mm dobrane do koloru płyty. Plecy wykonane z płyty laminowanej grubości minimum 18 mm. Plecy wpuszczane w boki i wieniec wg. szkicu ( nie dopuszcza się innego rozwiązania) patrz punkt 1). Mebel wyposażony w kółka. Trzy szuflady z piórnikiem, z prowadnicami metalowymi oraz zamkiem centralnym z kluczykiem łamanym. Uchwyty metalowe o rozstawie 17,5 cm w kolorze satyna. Szafka o wymiarach: szerokość 43 cm, głębokość 50 /+1 cm, wysokość 54/-+1 cm. 10. Mata ochronna na podłogę Mata ochronna z poliuretanu o wymiarach 100 / 140 cm na podłogę twardą

6 11. Ścianki dzielace Ścianki płytowe w kolorze buk szerokości 160 cm wysokości ok. 50 cm, oklejone ABS grubości 2 mm mocowane do ramy posiadanych biurek. 12. Zabudowy kuchenne Zabudowa 1 Szerokość zabudowy 200 cm. Górna cześć zabudowy to 5szt oddzielnie zamykanych kluczem szafek z drzwiami. Każde drzwiczki szerokości 40 cm, szafki wysokości ok. 90 cm. Dolna cześć zabudowy to 5szt. oddzielnie zamykanych kluczem szafek wysokości ok. 84 cm, szerokości 40 cm i głębokości 50 cm z dwoma półkami wewnątrz każdej. Na szafkach umocowany blat grubości co najmniej 28 mm szerokości 210 cm głębokości 60 cm z zaokrąglonymi narożnikami Zabudowa 2 Szerokość zabudowy 120 cm. Górna część zabudowy to 3 szt oddzielnie zamykanych kluczem szafek z drzwiami. Każde drzwiczki szerokości 40 cm, szafki wysokości ok. 90 cm. Dolna cześć zabudowy to 3 szt. oddzielnie zamykanych kluczem szafek wysokości ok. 84 cm, szerokości 40 cm i głębokości 40 cm z dwoma półkami wewnątrz każdej. Na szafkach umocowany blat grubości co najmniej 28 mm szerokości 130 cm głębokości 45 cm z zaokrąglonymi narożnikami Zabudowa 3 Szafka szerokości 60 cm, głębokości 50 cm wyposażona w 1 szufladę i drzwiczki z półką. Blat kuchenny grubości minimum 28 mm Zabudowa 4 Szerokość zabudowy 240 cm. Górna część zabudowy to 6szt oddzielnie zamykanych kluczem szafek z drzwiami. Każde drzwiczki szerokości 40 cm, szafki wysokości ok. 90 cm. Dolna część zabudowy to 6 szt. oddzielnie zamykanych kluczem szafek wysokości ok. 84 cm, szerokości 40 cm i głębokości 50 cm z dwoma półkami wewnątrz każdej oraz szafka ze zlewozmywakiem 1 komorowym z ociekaczem. Na szafkach umocowany blat grubości co najmniej 28 mm szerokości 272 cm, głębokości 60 cm z zaokrąglonymi narożnikami. Zabudowa 5 Szerokość zabudowy 180 cm. Górna część zabudowy to 6szt oddzielnie zamykanych kluczem szafek z drzwiami na całej długości. Każde drzwiczki szerokości 30 cm, szafki wysokości ok. 90 cm. Dolna cześć zabudowy to 6szt oddzielnie zamykanych kluczem szafek wysokości ok. 84 cm, szerokości 30 cm i głębokości 50 cm z dwoma półkami wewnątrz każdej. Na szafkach umocowany blat grubości co najmniej 28 mm szerokości 190 cm, głębokości 60 cm z zaokrąglonymi narożnikami. Zabudowa 6 Szafka pod zlewozmywak 80 * 50 z blatem Zabudowa 7 Szafka kuchenna z blatem 40 / 35 wysokość 85 z samymi szufladami 13,Zabudowa szatni - korytarz Szafa aktowa biurowa z nadstawką z podziałem na segregatory, głębokość 50cm, szerokość 90 cm, wysokość z nadstawką ok. 254 cm. z pełnym tyłem z płyty meblowej oraz półkami wysokości dostosowanej do segregatora i wieńcami grubości 25mm. szt2

7 Szafa ubraniowa z nadstawką ok 254 / 90 / 60 cm z pełnym tyłem z płyty meblowej oraz półkami i wieńcami grubości 25mm. Szafa wyposażona w drążek i półkę na nakrycia głowy.. szt 1 Sposób wykonania jak w opisach szafy aktowej, szafy ubraniowej i nadstawki, cokół wysokości 7 cm 14, Biurko na stelażu metalowym Wykonanie. Stelaż biurka w kolorze RAL 9022, złożony z 2 mostów połączonych belkami metalowymi - idącymi równolegle pod blatem, za pomocą łączników metalowych. Belki prowadzone w odległości kilkunastu centymetrów od krańców blatu. Przykładowa budowa stelaża pokazana poniżej. Na most składają się 2 nogi metalowe zespawane ze sobą w kształcie odwrócone litery "U". Przekrój nogi okrągłej to fi 43 mm, przekrój belki posiada wymiary 25x40mm. Stelaż wyposażony w metalowe stopki chromowane, fi 40 umożliwiające poziomowanie biurka w zakresie + 1,5 cm oraz górne zakończenia nóg także w kolorze chrom ( elementy nawiązujące do wykończenia krzeseł). Pomiędzy blatem a mostem musi powstać prześwit wielkości 10 mm. Blat o grubości 25mm, wykonany jest z płyty wielowarstwowej obustronnie pokrytej melaminą. Krawędzie oklejone obrzeżem ABS 2 mm w kolorze płyty. W wyposażeniu zamontuje się przelotki (wg wskazania użytkownika). Biurka mają posiadać certyfikat ( atest) zgodności z normami dotyczącymi jakości mebli biurowych a w szczególności muszą spełniać normy PN-EN 527-1:2011, PN-EN 527-2:2004, PN-EN 527-3:2004 lub nowsze wystawione przez niezależną jednostkę certyfikującą. Biurka mają spełniać wymagania określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 1 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ) także potwierdzone przez niezależną jednostkę certyfikującą. Ponadto wymagany jest dokument potwierdzający odporność powierzchni metalowych na uderzenie i szlifowanie wg. Norm PN F :1994 i PN-ISO :1999 wystawiony niezależną jednostkę certyfikującą. Atest lub certyfikat musi jednoznacznie potwierdzać fakt, ze dotyczy mebli - biurek proponowanych w tym postępowaniu. Nie dopuszcza się żadnych dodatkowych nóg poza konstrukcją stelaża. 160 cm * 80cm *73cm 120 cm * 70cm *73cm 130 cm * 70cm *73cm 140 cm * 70cm *73cm Kształt jak na rysunku poglądowym : biurka i konstrukcji stelaża 15, Stół konferencyjny na stelażu metalowym. Wykonanie. Stelaż stołu wykonany ze stali malowanej proszkowo metodą elektrostatyczną na kolor alu, z profilu o przekroju 40/20, gr. ścianki 3mm, co pozwala na osiągnięcie minimalnej strzałki ugięcia blatu biurek. Stelaż wraz ze wspornikami do mocowania nóg, objęć i łączników malowany proszkowo RAL metodą elektrostatyczną. Noga pochylona symetrycznie ku narożu pod kątem 83 ⁰ wykonana z profilu o przekroju trójkąta, gr. ścianki 3mm, Tuż pod blatem noga ma szerokość 8cm*8cm*10 cm i zmniejsza się do dołu do wymiaru ok.4cm*4cm*5cm. Zakres regulacji poziomowania do 15mm. Stopka wykonana ze stali szczotkowanej o promieniu Ø 80. Blat o grubości 18 mm, wykonany jest z płyty wielowarstwowej obustronnie pokrytej melaminą. Krawędzie oklejone obrzeżem ABS 2 mm w kolorze płyty. Stoły konferencyjne mają posiadać certyfikat ( atest) zgodności z normami dotyczącymi jakości mebli biurowych a w szczególności muszą spełniać normy PN-EN 527-1:2011, PN-EN 527-2:2004, PN-EN 527-3:2004 lub nowsze wystawione przez niezależną jednostkę certyfikującą. Ponadto wymagany jest dokument potwierdzający odporność powierzchni metalowych na uderzenie i szlifowanie wg. Norm PN F

8 2:1994 i PN-ISO :1999 wystawiony niezależną jednostkę certyfikującą. Atest lub certyfikat musi jednoznacznie potwierdzad fakt, ze dotyczy mebli - stołów proponowanych w tym postępowaniu. Wymiary szerokość 140, głębokość 60 cm, wysokość 73 cm szerokość 80, głębokość 70 cm, wysokość 73 cm Kształt jak na rysunku poglądowym : stołu i nogi. 16. Krzesło obrotowe do pomieszczeń biurowych. Wymiary Obrotowe krzesło biurowe na mechanizmie synchronicznym. Miękkie tapicerowane siedzisko i obustronnie tapicerowane oparcie. Podłokietniki regulowane w płaszczyźnie góra dół. Siedzisko: szkielet wykonany ze sklejki 7 warstw. gr.10.5 mm oklejony formatką gąbki o gęstości.35 kg./m3 gr. 60 mm. Oparcie: szkielet wykonany ze sklejki 8 warstw. gr. 12 mm. Przód oparcia oklejony formatką gąbki o gęstości. 25kg./m3 gr. 20mm, tył gr. 9 mm. Podstawa z tworzywa sztucznego Kółka samohamowne do powierzchni dywanowych, możliwość zastosowania kółek do powierzchni twardych. Tkanina niebrudząca wzór kratki jak poniżej Podstawowe wymiary: Całkowita wysokość regulowana w zakresie: mm Wysokość siedziska regulowana w zakresie: mm Szerokość siedziska: 490 mm Głębokość siedziska: 450 mm Mechanizm- Właściwości użytkowe 1. możliwość swobodnego kołysania się 2. oparcie odchylające się synchronicznie z siedziskiem w stosunku co najmniej 3:1 3. blokada siedziska i oparcia w co najmniej 5 pozycjach 4. płynna regulacja wysokości krzesła 5. Anti - Shock- zabezpieczenie przed uderzeniem w plecy użytkownika. 6. Podłokietniki z miękkimi poliuretowanymi nakładkami

9 7. Mechanizm wagowy 17. Fotel obrotowy do pomieszczeń biurowych. Fotel obrotowy na kółkach w skórze licowej czarnej. wymiary: wysokość siedziska regulowana w przedziale mm Wysokość całkowita w przedziale mm Szerokość siedziska 630 mm Głębokość siedziska 510 mm Krzyżak stalowy chromowany. Podłokietniki to płaskownik chromowany z cienkimi, delikatnymi, eleganckimi nakładkami skórzanymi Fotel musi posiadać gęste przeszycia poziome co zapewnia brak odkształcania się skóry podczas użytkowania Wyraźnie wyprofilowana część lędźwiowa Wyraźnie podkreślony zagłówek 18. Fotel obrotowy z siatką do pomieszczeń biurowych. wymiary: wysokość siedziska regulowana w przedziale mm Wysokość całkowita w przedziale mm Wysokość podłokietników regulowana w przedziale mm Szerokość siedziska 680 mm Głębokość siedziska 580 mm Krzyżak to odlew aluminiowy, chromowany z siłownikiem chromowanym Rama oparcia wykończona skórą licową Mechanizm Multiblok z regulacją wagi użytkownika Regulowany zagłówek. W oparciu szerokie regulowane podparcie lędźwiowe z regulacją wysokości i kąta Podłokietniki regulowane z miękka nakładką kompozytowym Tkanina na siedzisku i zagłówku typu 3D 19. Krzesło konferencyjne

10 Krzesło stacjonarne na ramie na 4 nogach. Siedzisko i oparcie wykonane ze sklejki bukowej siedmiowarstwowej, gięto-klejonej o grubości nie mniejszej niż 10,5 mm. Siedzisko wraz z oparciem wykonane z jednej miski ze specjalnym podcięciem zwężającym szerokość siedziska poniżej części lędźwiowej oparcia, zwiększającym dynamikę oparcia podczas siedzenia. Podcięcie o wymiarach głębokość 80 mm, wysokość 50 mm. Chromowana konstrukcja z rury fi 22x2 mm w kształcie odwróconej litery V zaopatrzona w nakładki i stopki sztaplujące. Wszystkie łączenia estetyczne. Krzesło wyposażone w odbojniki mocowane do rury, które zabezpieczają powierzchnię siedziska i oparcia przed zniszczeniem podczas składowania w stos. Miska siedziska połączona z ramą za pośrednictwem krążków montażowych wykonanych z sklejki bukowej grubości 12 mm. Siedzisko i oparcie musi posiadać tapicerowaną nakładkę, montaż na zatrzaski - nie dopuszcza się klejenia formatki do siedziska. Tapicerka cykli Martindela Nogi przednie wykonane z jednego elementu rury, nogi tylne wykonane z jednego elementu rury. Krzesła,fabrycznie wyposażone w gniazda do montowania akcesoriów tj.: podłokietników, pulpitów. Wymagane sztaplowanie, minimum 10 sztuk w słupku. Wymagane wymiary krzesła: - szerokość siedziska równa szerokości oparcia 410 mm, - wysokość siedziska 450 mm, - wysokość krzesła 850 mm, - głębokość siedziska 420 mm. - całkowita szerokość krzesła 490 mm. całkowita głębokość krzesła 563 mm. Wymagany atest : wytrzymałościowy- PN EN 13761:2004, PN EN 1022:2007 Krzesło tapicerowane tkaniną ma spełniać następujące wymagania potwierdzone stosownymi certyfikatami: Ścieralnośd :200 tys suwów wg normy PN EN ISO Trudno-palność norma PN EN : 2007 i PN EN :2007 Pilling 5 wg PN EN ISO Atest higieniczny 20. Fotel Obrotowy Fotel obrotowy na kółkach z mechanizmem synchronicznym, na podnośniku gazowym powinien posiadać : Szerokość oparcia 435 mm Promień krzywizny oparcia 900 mm Szerokość siedziska 500 mm Średnica podstawy 680 mm Regulacja wysokości podłokietników 180 mm 265 mm, liczona od poziomu siedziska Regulacja wysokości siedziska 435 mm 570 mm Wysokość całkowita min 1180 mm Wysokość oparcia min. 640 mm Podłokietniki z nakładkami o szerokości 85 mm, długości 250 mm Głębokość całkowita krzesła 640 mm Szerokość całkowita krzesła 680 mm Fotel musi posiadać: Siedzisko belite szkielet wykonany z 8 warstwowej sklejki bukowej o grubości min 11,5 mm i obłożony gąbką wylewaną o grubości 80 mm. Mocno profilowane. Osłona oparcia plastikowa w kolorze np. czarnym, białym. Tył siedziska uniesiony ku górze po czym spadając tworzy nieckę aby w sposób łagodny i ergonomiczny utworzyć profilowane siedzisko. Oparcie tapicerowane w całości, szkielet wykonany z 8 warstwowej sklejki bukowej o grubości min 11,5 mm i obłożony z przodu formatką gąbki wylewanej. Oparcie musi być wyposażone w system regulacji poduszki lędźwiowej. Regulacja obejmuje: wysokość zakres ok. 45 mm, oraz wypukłość w zakresie co najmniej 15 mm. Osłona oparcia plastikowa w kolorze np. czarnym, białym Podłokietniki Regulowane: na wysokość: regulacja góra / dół 80 mm. Podłokietniki wykonane ze stali, chromowane. Nakładki podłokietników wykonane z miękkiego z poliuretanu Podłokietniki muszą posiadać szerokość rozstawu.

11 Mechanizm synchroniczny funkcje mechanizmu: synchroniczne odchylenie oparcia i siedziska w zakresie 10 siedzisko, 20 oparcie, możliwość blokady oparcia w 6 pozycjach, precyzyjna, bezstopniowa regulacja siły odchylenia oparcia regulowana w zakresie kg, 5. regulacja wysokości krzesła za pomocą podnośnika pneumatycznego, Anti - Shock zabezpieczenie przed uderzeniem oparcia w plecy użytkownika po zwolnieniu blokady Podstawa pięcioramienna wykonana z polerowanego aluminium. Płaskie wierzchnie części krzyżaka polerowane na efekt chromu. Spodnia część krzyżaka malowana na kolor biały. Tapicerka spełnia wymagania o udokumentowanych parametrach nie gorszych niż : Krzesło tapicerowane tkaniną ma spełniać następujące wymagania potwierdzone stosownymi certyfikatami: Ścieralność :200 tys. suwów wg normy PN EN ISO Trudno-palność norma PN EN : 2007 i PN EN :2007 Pilling 5 wg PN EN ISO Atest higieniczny Krzesło musi posiadać atest wytrzymałościowy wystawiony przez niezależne jednostki badawcze : Rycinka poglądowa obok 21. Fotel obrotowy z zagłówkiem Fotel obrotowy na kółkach z mechanizmem synchronicznym, na podnośniku gazowym powinien posiadać : 1. Szerokość oparcia 450 mm 2. Szerokość siedziska 480 mm 3. Średnica podstawy 680 mm 4. Regulacja wysokości podłokietników 180 mm 265 mm, liczona od poziomu siedziska 5. Regulacja wysokości siedziska 420mm 520 mm 6. Wysokość całkowita min 1240 mm 7. Wysokość oparcia min. 640 mm 8. Podłokietniki z nakładkami o szerokości 85 mm, długości 250 mm 9. Głębokość całkowita krzesła 640 mm Fotel musi posiadać: Siedzisko solution szkielet wykonany z formowanej pianki poliuretanowej. Gęstość pianki 58kg/m3 warstwowej sklejki bukowej o grubości min. 11,5 mm i obłożony gąbką wylewaną o grubości 80 mm. Mocno profilowane. Oparcie to szkielet wykonany z formowanej pianki poliuretanowej. Gęstość pianki 58kg/m3 warstwowej sklejki bukowej o grubości min. 11,5 mm i obłożony gąbką wylewaną o grubości 80 mm. Mocno profilowane. Oparcie wyposażone w regulowany zagłówek. Podłokietniki Regulowane: na wysokość: regulacja góra / dół 80 mm. Podłokietniki wykonane ze stali, chromowane. Nakładki podłokietników wykonane z miękkiego z poliuretanu Podłokietniki muszą posiadać szerokość rozstawu. Mechanizm synchroniczny funkcje mechanizmu: synchroniczne odchylenie oparcia i siedziska w zakresie 10 siedzisko, 20 oparcie, możliwość blokady oparcia w 6 pozycjach, precyzyjna, bezstopniowa regulacja siły odchylenia oparcia regulowana w zakresie kg, regulacja wysokości krzesła za pomocą podnośnika pneumatycznego, Anti-Shock zabezpieczenie przed uderzeniem oparcia w plecy użytkownika po zwolnieniu blokady Podstawa pięcioramienna wykonana z polerowanego aluminium. Płaskie wierzchnie części krzyżaka polerowane na efekt chromu. Spodnia część krzyżaka malowana na kolor biały.

12 Krzesło tapicerowane tkaniną ma spełniać następujące wymagania potwierdzone stosownymi certyfikatami: Ścieralnośd :200 tys suwów wg normy PN EN ISO Trudno-palność norma PN EN : 2007 i PN EN :2007 Pilling 5 wg PN EN ISO Atest higieniczny Krzesło musi posiadać atest wytrzymałościowy wystawiony przez niezależne jednostki badawcze : Rycinka poglądowa obok 22, Fotel obrotowy Fotel obrotowy na kółkach z mechanizmem synchronicznym, na podnośniku gazowym powinien posiadać : Szerokość oparcia 425 mm Promień krzywizny oparcia 900 mm Szerokość siedziska 470 mm Średnica podstawy 670 mm Regulacja wysokości podłokietników 200 mm 280 mm, liczona od poziomu siedziska Regulacja wysokości siedziska 405 mm 515 mm Wysokość całkowita 1025 mm 1135 mm Wysokość oparcia 575 mm Głębokość siedziska 475 mm plus dodatkowy wysuw na głębokość 5 cm Podłokietniki z nakładkami o szerokości 85 mm, długości 230 mm Głębokość całkowita krzesła 640 mm Szerokość całkowita krzesła 680 mm Fotel musi posiadać: Oparcie wykonane na bazie plastikowej ramy i rozpiętej na niej tapicerki. Rama stanowi integralną część wspornika w kształcie litery T mocowanego do mechanizmu. Oparcie nie posiada twardego szkieletu Tapicerka oparcia wykonana na bazie pianki oraz tkaniny widocznej z przodu i z tyłu oparcia Tapicera oparcia posiada podwójne poprzeczne przeszycie w okolicy pasa lędźwiowego Pomiędzy przednią częścią wspornika oparcia a tapicerką znajduje się regulowane na wysokość podparcie lędźwiowe Rama oparcia wraz z tapicerką połączone są bez używania dodatkowych elementów mocujących ( np. śruba, klej ) Podparcie lędźwiowe wykonane na bazie formatki plastikowej tapicerowana od przodu pianką i czarną tkaniną Regulacja wysokości poduszki lędźwiowej w zakresie 80 mm Poduszka lędźwiowa samo dopasowująca do krzywizny pleców Siedzisko posiada wyraźne krawędzie i powierzchnie boczne zszywane są z kawałków tkaniny. Nie dopuszcza się zaokrąglonych boków. Siedzisko wykonane na bazie formatki sklejkowej o grubości 11 mm oraz ciętej pianki. Siedzisko o całkowitej grubości 60 mm Tył siedziska nieco uniesiony ku górze Siedzisko w tylnej części posiada wciąg tapicerski i przeszycie zapobiegające marszczeniu tkaniny Podstawa pięcioramienna plastikowa o ramionach z wyraźnymi krawędziami i płaskiej górnej powierzchni. Kółka o średnicy 65 mm z przeznaczeniem na twarde podłoże. Podłokietniki plastikowe z regulacją wysokości i miękką nakładką z PU. Zakres regulacji ich wysokości 80 mm. Mechanizm synchroniczny z blokadą w 4 pozycjach odchylenia, regulacją siły nacisku na oparcie oraz regulacją głębokości Obsługa wszystkich funkcji mechanizmu winna znajdowad się po prawej stronie pod siedziskiem Krzesło tapicerowane tkaniną ma spełniać posiadać następujące wymagania potwierdzone stosownymi certyfikatami:

13 Ścieralnośd :200 tys suwów wg normy PN EN ISO Trudno-palność norma PN EN : 2007 i PN EN :2007 Pilling 5 wg PN EN ISO Atest higieniczny kolor Granatowy o splocie grubym podobnym do naturalnego splotu lnianego Krzesło musi posiadać opinie zgodności z wymaganiami norm wystawione przez niezależne jednostki badawcze : PN- EN :2004, PN-EN :2009, PN-EN :2009/AC:2010 w zakresie wymiarów, wymagań wytrzymałościowych oraz bezpiecznych rozwiązań konstrukcyjnych Pozytywną opinię właściwości ergonomiczno-fizjologicznych zgodnie z PN-EN Meble biurowe. Krzesło biurowe do pracy zgodność z rozporządzeniem MPiPS z 1 grudnia 1998 roku (Dz.U.Nr 148,poz.973) 23, Fotel obrotowy Regulowane podłokietniki, miękkie w dotyku wykonane z materiału super-elastic PU. Wysokość podłokietników regulowana Regulowana wysokość fotela. W zakresie cm. Pięcioramienna czarna, podstawa Możliwość przyjęcia pozycji horyzontalnej Kolor czarny szyty nicią w kontrastowym kolorze Konstrukcja fotela to wewnątrz metalowy stelaż Stelaż ten jest obudowany wtryskowa pianką o wysokiej gęstości. Profilowane siedzisko i oparcie w kształcie kubełka. Oparcia boczne wywinięte jak w fotelach samochodowych. Miękkie i wysokiej jakości materiały tapicerskie o dużej przepustowości powietrza zapewniają poczucie komfortu. Regulacja kąta oparcia o 180 stopni. Oparcie siedziska można zablokować w każdym wybranym kącie wychylenia oparcia względem siedziska. Wymiary według szkicu poniżej

14 24, Fotel obrotowy Fotel Fotel gabinetowy z mechanizmem Multiblock. Szerokie, komfortowe siedzisko i ergonomicznie wyprofilowane oparcie. Oparcie i siedzisko tapicerowane z obydwu stron. Oparcie wysokie, tapicerowane. Możliwość swobodnego kołysania się. Możliwość blokady siedziska i oparcia w 5 pozycjach. Regulowana wysokość fotela. Regulacja siły oporu oparcia. Anti-Shock - zabezpieczenie przed uderzeniem oparcia w plecy użytkownika. Stałe podłokietniki z tapicerowanymi nakładkami. Podstawa: z polerowanego aluminium. W linii dostępny również fotel w wersji stacjonarnej. Produkt posiada Atest Badań Wytrzymałościowych Remodex. 25, Fotel obrotowy dyspozytorski Krzesło obrotowe na kółkach, z mechanizmem synchronicznym, na podnośniku gazowym o wymiarach: Szerokość oparcia 490 mm Szerokość siedziska 485 mm Średnica zewnętrzna podstawy ok. 700 mm Regulacja wysokości siedziska od poziomu 455 mm do poziomu 590 mm Wysokość całkowita (liczona do krańca oparcia) od poziomu 1130 mm Odległość miedzy krańcami podłokietnika 645 mm. Oparcie i siedzisko w całości tapicerowane Oparcie wykonane ze sklejki grubości 12 mm, posiadające wypełnienie z gąbki ciętej. Łączna grubość oparcia min. 50 mm. Oparcie w formie prostokąta. Siedzisko i oparcie połączone metalowym łącznikiem o grubości min 8 mm, w kształcie kątownika, malowany proszkowo na kolor czarny. Siedzisko w formie prostokąta, z zaokrągleniem w części przedniej. Siedzisko wykonane ze sklejki bukowej o grubości min. 10,5 mm, posiadające wypełnienie z gąbki ciętej. Łączna grubość siedziska to ok. 70 mm. Podłokietniki, mocne, metalowe z regulacja wysokości w zakresie od 200 mm do 275 mm od poziomu siedziska. Podłokietnik o szerokości nakładki 60 mm. Elementy metalowe podłokietnika malowane na kolor czarny. Lub chrom Krzesło na pięcioramiennej aluminiowej podstawie polerowanej.. Krzesło wyposażone w mechanizm anti shock, możliwość blokowania odchylenia oparcia w 5 pozycjach, s Krzesło musi posiadać : Atest na wytrzymałość, trwałość, stateczność i bezpieczeństwo użytkowania PN-EN 1335 i PN-EN 1022 wpis w ateście wytrzymałościowym, że dopuszczalne obciążenie siedziska wynosi do 150 kg. Tkanina o wytrzymałości tys cykli. Fotele przeznaczone do pracy 24h/dobę 26, Szafa ubraniowo aktowa duza Wykonanie: Korpus i drzwi wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 18 mm, o klasie higieniczności E1, obrzeże ABS 2 mm dobrane do koloru płyty. Plecy wykonane z płyty melaminowanej grubości minimum 18 mm. Plecy wpuszczane w boki i wieniec wg. szkicu ( nie dopuszcza

15 się innego rozwiązania) patrz punkt 1). Wieniec górny i dolny oraz półki wykonane z wielowarstwowej płyty obustronnie nielaminowanej o grubości 25 mm, o klasie higieniczności E1, obrzeże ABS 2 mm dobrane do koloru płyty. Nie dopuszcza się montowanie żadnej półki na stałe. Powierzchnia drzwi nie może zakrywać frontu wieńca górnego ani dolnego. Mebel wyposażony w stopki z możliwością poziomowania od wewnątrz w zakresie min. 1,5 cm. Szafa podzielona na dwie części. Pierwsza wyposażona w półkę oraz drążek na ubrania i drugą cześć wyposażona w 5 półek półek ruchomych z blokadą wysunięcia oraz z możliwością regulacji co 32 mm. ( podział 5 OH). Szafa z zamkiem. Uchwyty metalowe o rozstawie 17,5 cm w kolorze satyna. Kształt szafy i sposób wykonania tyłu wszystkich szaf na rysunku poglądowym : szerokość 140 cm, głębokość 43 cm, wysokość Regały - Szafy aktowe z drzwiami suwanymi Wykonanie: Korpus i drzwi wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 18 mm, o klasie higieniczności E1, obrzeże ABS 1 mm dobrane do koloru płyty. Plecy wykonane z płyty melaminowanej grubości minimum 18 mm. Plecy wpuszczane w boki i wieniec wg. szkicu ( nie dopuszcza się innego rozwiązania) patrz punkt 1). Wieniec górny i dolny oraz półki wykonane z wielowarstwowej płyty obustronnie melaminowanej o grubości 25 mm, o klasie higieniczności E1, obrzeże ABS 2 mm dobrane do koloru płyty. Nie dopuszcza się montowanie żadnej półki na stałe. Powierzchnia drzwi nie może zakrywać frontu wieńca górnego ani dolnego. Mebel wyposażony w stopki z możliwością poziomowania od wewnątrz w zakresie min. 1,5 cm. Półki z blokadą wysunięcia oraz z możliwością regulacji co 32 mm ( podział 2 OH). Szafa z zamkiem. Uchwyty metalowe o rozstawie 17,5 cm w kolorze satyna. Szafa o wymiarach: szerokość 138 cm, głębokość 43 cm, wysokość 78 Do wszystkich pozycji dotyczących regałów i szaf. Jeżeli użytkownik posiada meble z cokołami, wymiar szaf może wzrosnąć o wysokość cokołu tj.7 cm Uwaga!!! meble są doposażeniem biur już istniejących, należy przed dostawą mebli ustalić dokładną kolorystykę w poszczególnych lokalizacjach. Wszelkie wymiary należy pobrać z natury a dokładny kształt i kolor oraz szczegóły wykonania uzgodnić z użytkownikami.
