1 Załącznik nr 1 Wyposażenie multimedialnej strefy obsługi pasażera 1. Regał biblioteczny jednostronny 60x30x126 cm 7 szt. Regał wykonany w z płyty dwustronnie melaminowej o gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1. Grubość korpusu i półek 18 mm, grubość ściany tylnej 12 mm. Wymiary: głębokość 30 cm, odległość pomiędzy pólkami 35 cm Płyta w kolorze białym oznaczająca się: dużą odpornością na ścieranie i zarysowanie odpornością na działanie czynników chemicznych odpornością na działanie temperatury Krawędzie korpusu oklejone obrzeżem PCV o grubości 2 mm w kolorze białym odpornym na uszkodzenia mechaniczne. Regał o konstrukcji wieńcowej, sklejony na prasie z niewidocznymi połączeniami. Ściana tylna wpuszczana w korpus. Wnętrze regału podzielone 3 półkami na 4 poziomy o wysokości wewnętrznej 28 cm każdy. Półki mocowane są do szafy za pomocą złącz półek titus expando 6 które zapobiegają ich niekontrolowanemu przesunięciu oraz uginaniu po obciążeniu półki książkami. W bokach regału wykonane dodatkowe otwory do regulacji poziomu półek. Krawędzie oklejone obrzeżem PCV o grubości 2 mm w technologii laserowej bez użycia spoiny klejowej. Takie rozwiązanie ma wyeliminować powstawanie widocznej ciemnej spoiny klejowej przy łączeniu białej płyty z białym obrzeżem. Regał wyposażony w cokół o wysokości 5 cm oklejony laminatem HPL w kolorze stali szczotkowanej. Cokół musi posiadać regulatory poziomowania umożliwiające poziomowanie regału bez konieczności jego podnoszenia i odwracania do góry dnem. 1

2 2. Regał biblioteczny dwustronny 60x60x126 cm 6 szt. Regał wykonany w całości z płyty dwustronnie melaminowej o grubości 18mm i gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1. Grubość korpusu i półek 18 mm,, grubość ściany tylnej 12 mm. Ściana tylna zamontowana w połowie głębokości regału, umożliwia to dostęp do regału z dwóch stron. Płyta w kolorze białym oznaczająca się: dużą odpornością na ścieranie i zarysowanie odpornością na działanie czynników chemicznych odpornością na działanie temperatury Krawędzie korpusu oklejone obrzeżem PCV o grubości 2 mm w kolorze białym odpornym na uszkodzenia mechaniczne. Regał o konstrukcji wieńcowej, sklejony na prasie z niewidocznymi połączeniami. W połowie głębokości regału zamontowana ściana wpuszczana w korpus o grubości 12 mm dzieląca regał na dwie strony. Wnętrze regału z każdej strony podzielone 3 półkami na 4 poziomy o wysokości wewnętrznej 28 cm każdy. Półki szaf mocowane są za pomocą złącz półek titus expando 6 zapobiegając ich niekontrolowanemu przesunięciu oraz zapobiegające uginaniu się półek po obciążeniu książkami. W bokach regału wykonane dodatkowe otwory do regulacji poziomu półek. Krawędzie oklejone obrzeżem PCV o grubości 2mm w technologii laserowej bez użycia spoiny klejowej. Takie rozwiązanie ma wyeliminować powstawanie widocznej ciemnej spoiny klejowej przy łączeniu białej płyty z białym obrzeżem. Regał wyposażony w cokół o wysokości 5 cm oklejony laminatem HPL w kolorze stali szczotkowanej. Cokół musi posiadać regulatory poziomowania umożliwiające poziomowanie regału bez konieczności jego odwracania do góry dnem. 2

3 3. Regał biblioteczny jednostronny 60x30x185 cm 11 szt. Regał wykonany w z płyty dwustronnie melaminowej o gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1. Grubość korpusu i półek 18 mm, grubość ściany tylnej 12 mm. Płyta w kolorze białym oznaczająca się: ( nie musi być symbol?) dużą odpornością na ścieranie i zarysowanie odpornością na działanie czynników chemicznych odpornością na działanie temperatury Krawędzie korpusu oklejone obrzeżem PCV o grubości 2 mm w kolorze białym odpornym na uszkodzenia mechaniczne. Regał o konstrukcji wieńcowej, sklejony na prasie z niewidocznymi połączeniami. Ściana tylna wpuszczana w korpus. Wnętrze regału podzielone 5 półkami na 6 poziomów o wysokości wewnętrznej 28 cm każdy. Półki mocowane są do szafy za pomocą złącz półek titus expando 6 które zapobiegają ich niekontrolowanemu przesunięciu oraz uginaniu po obciążeniu półki książkami. W bokach regału wykonane dodatkowe otwory do regulacji poziomu półek. Krawędzie oklejone obrzeżem PCV o grubości 2 mm w technologii laserowej bez użycia spoiny klejowej. Takie rozwiązanie ma wyeliminować powstawanie widocznej ciemnej spoiny klejowej przy łączeniu białej płyty z białym obrzeżem. Regał wyposażony w cokół o wysokości 5 cm oklejony laminatem HPL w kolorze stali szczotkowanej. Cokół musi posiadać regulatory poziomowania umożliwiające poziomowanie regału bez konieczności jego podnoszenia i odwracania do góry dnem. 3

4 4. Regał biblioteczny dwustronny 60x60x185 cm 97 szt. Regał wykonany w całości z płyty dwustronnie melaminowej o grubości 18mm i gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1. Grubość korpusu i półek 18 mm,, grubość ściany tylnej 12 mm. Ściana tylna zamontowana w połowie głębokości regału, umożliwia to dostęp do regału z dwóch stron. Płyta w kolorze białym oznaczająca się: dużą odpornością na ścieranie i zarysowanie odpornością na działanie czynników chemicznych odpornością na działanie temperatury Krawędzie korpusu oklejone obrzeżem PCV o grubości 2 mm w kolorze białym odpornym na uszkodzenia mechaniczne. Regał o konstrukcji wieńcowej, sklejony na prasie z niewidocznymi połączeniami. W połowie głębokości regału zamontowana ściana wpuszczana w korpus o grubości 12 mm dzieląca regał na dwie strony. Wnętrze regału z każdej strony podzielone 5 półkami na 6 poziomów o wysokości wewnętrznej 28 cm każdy. Półki szaf mocowane są za pomocą złącz półek titus expando 6 zapobiegając ich niekontrolowanemu przesunięciu oraz zapobiegające uginaniu się półek po obciążeniu książkami. W bokach regału wykonane dodatkowe otwory do regulacji poziomu półek. Krawędzie oklejone obrzeżem PCV o grubości 2 mm w technologii laserowej bez użycia spoiny klejowej. Takie rozwiązanie ma wyeliminować powstawanie widocznej ciemnej spoiny klejowej przy łączeniu białej płyty z białym obrzeżem. Regał wyposażony w cokół o wysokości 5 cm oklejony laminatem HPL w kolorze stali szczotkowanej. Cokół musi posiadać regulatory poziomowania umożliwiające poziomowanie regału bez konieczności jego odwracania do góry dnem. 4

5 5. Narożnik 90o 7 szt. Element wypełniający wykonany z płyty dwustronnie melaminowej o grubości 18mm i gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1, z giętym frontem wykonanym z płyty MDF lakierowanej lakierem matowym na kolor biały. Element wykonany w ćwiartki koła o wysokości 185 cm. Promień koła na bazie którego wykonany jest element równa się głębokości regału bibliotecznego dwustronnego. Element służy do połączenia ze sobą regałów bibliotecznych pod kątem prostym. Narożnik wyposażony w cokół o wysokości 5 cm oklejony laminatem HPL w kolorze stali szczotkowanej. Cokół musi posiadać regulatory poziomowania umożliwiające poziomowanie REGAŁY MULTIMEDIALNE Regał multimedialny z półkami na płyty DVD składający się z jednej strony z przestrzeni otwartej na książki z drugiej z przestrzeni przystosowanej do przechowywania płyt CD i DVD (głębokość półki na płyty CD/DVD 15 cm) zamykanej witryną szklaną z zamkiem oraz z regałów półokrągłych będących łącznikami z innymi elementami a także z wnęki z siedziskiem rozkładanym i tabletem. Regał wykonany z płyty dwustronnie melaminowej o grubości 18mm i gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1, oraz gięte fronty narożników wykonane są z płyty MDF lakierowanej lakierem matowym na kolor biały. Płyta oznaczająca się: dużą odpornością na ścieranie i zarysowanie odpornością na działanie czynników chemicznych odpornością na działanie temperatury Krawędzie korpusu oklejone obrzeżem PCV o grubości 2 mm w kolorze białym odpornym na uszkodzenia mechaniczne. Na głębokości 15 cm od frontu regału zamontowana ściana o grubości 18 mm dzieląca regał na dwie strony (15 cm i 43,2 cm). Półki regałów mocowane są za pomocą złącz półek titus expando 6 zapobiegając ich niekontrolowanemu przesunięciu oraz zapobiegające uginaniu się półek po obciążeniu książkami. Krawędzie półek oklejone obrzeżem PCV o grub. min. 1 mm w technologii laserowej bez użycia spoiny klejowej. Takie rozwiązanie ma wyeliminować powstawanie widocznej ciemnej spoiny klejowej przy łączeniu białej płyty z białym obrzeżem. Regał musi być wyposażony w cokół o wysokości min. 5 cm oklejony laminatem HPL w kolorze stali szczotkowanej. Cokół musi posiadać regulatory poziomowania umożliwiające poziomowanie regału bez konieczności jego odwracania do góry dnem. Od strony zewnętrznej na górze i dole regału zamontowane fronty maskujące o wysokości 21 cm Regał dwustronny 5

6 - część wewnętrzna wykonana tak jak w regałach bibliotecznych, - część zewnętrzna podzielona na przestrzeń do przechowywania płyt DVD i CD oraz na przestrzeń multimedialną z rozkładanym siedziskiem i tabletem. Wnęka przestrzeni multimedialnej polakierowana lakierem matowym na jeden z wybranych kolorów: - szary - pomarańczowy - niebieski - zielony jasny Kolor lakieru musi być zbliżony do tapicerki składanych siedzisk. Tapicerka składanych siedzisk musi być wykonana z takiego samego materiału jak pufy posiadane przez zamawiającego. Mechanizm składanego siedziska powinien zapewnić cichą obsługę ( składanie i rozkładanie powinno odbywać się bez trzasków, zgrzytów, uderzeń ) oraz bezpieczeństwo i komfort użytkownikowi ( blokada siedziska w pozycji rozłożonej oraz możliwość bezpiecznego użytkowania osób do 120 kg ). Siedzisko po złożeniu powinno mieć estetyczny wygląd, nie powinny być widoczne sprężyny i mechanizm blokujący. Elementy narożne: fronty gięte wykonane wg wymiarów przedstawionych na rysunkach. Od strony multimedialnej front gięty musi być otwierany (pełni rolę drzwi by można było podłączyć i kontrolować instalację zasilającą tabletu) i zamykany zamkiem. W tym miejscu w podłodze jest wyprowadzona instalacja do podłączenia tabletu. Należy tak wykonać regał aby można było w prosty sposób podłączyć zamontowany w regale tablet do instalacji w podłodze. Od strony regałów z półkami front gięty zamontowany na stałe bez możliwości otwierania. 6

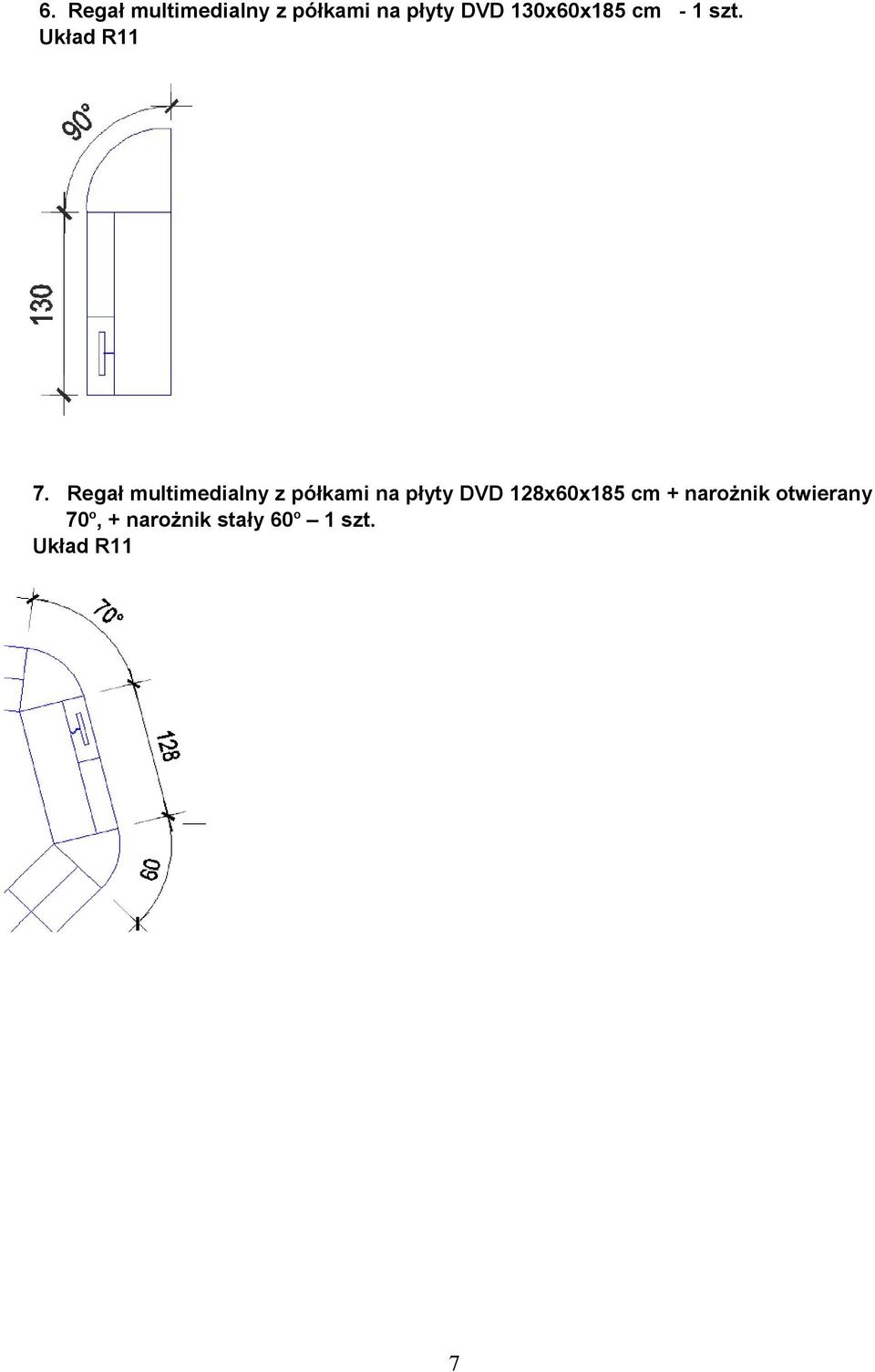

7 6. Regał multimedialny z półkami na płyty DVD 130x60x185 cm - 1 szt. Układ R11 7. Regał multimedialny z półkami na płyty DVD 128x60x185 cm + narożnik otwierany 70o, + narożnik stały 60o 1 szt. Układ R11 7

8 8. Regał multimedialny z półkami na płyty DVD 190x60x185 cm + narożnik otwierany 45o, + narożnik stały 70o 1 szt. Układ R10 Uwaga regał od strony wewnętrznej zamykany trzema skrzydłami drzwiowymi z zamkami baskwilowymi 3-punktowymi. 9. Regał multimedialny z półkami na płyty DVD 187x60x185 cm + narożnik otwierany 60o, + narożnik stały 54o 1 szt. Układ R9 Regał multimedialny z półkami na prasę składający się z jednej strony z przestrzeni otwartej na książki z drugiej z przestrzeni przystosowanej do przechowywania prasy oraz wnęki z siedziskiem rozkładanym i tabletem, oraz regałów półokrągłych będących łącznikami z innymi elementami. Regał wykonany z płyty dwustronnie melaminowej o grubości 18mm i gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1, oraz gięte fronty narożników wykonane są z płyty MDF lakierowanej lakierem matowym na kolor biały. Wraz z ofertą należy dostarczyć próbkę frontu wykonanego z płyty MDF o rozmiarze 30x30 cm lakierowanej lakierem matowym w kolorze białym. Płyta oznaczająca się: dużą odpornością na ścieranie i zarysowanie odpornością na działanie czynników chemicznych 8

9 odpornością na działanie temperatury Krawędzie korpusu oklejone obrzeżem PCV o grubości 2 mm w kolorze białym odpornym na uszkodzenia mechaniczne. W połowie głębokości regału zamontowana ściana o grubości 18 mm dzieląca regał na dwie strony. Półki regałów mocowane są za pomocą złącz półek titus expando 6 zapobiegając ich niekontrolowanemu przesunięciu oraz zapobiegające uginaniu się półek po obciążeniu książkami. Krawędzie półek oklejone obrzeżem PCV o grub. min. 1 mm w technologii laserowej bez użycia spoiny klejowej. Takie rozwiązanie ma wyeliminować powstawanie widocznej ciemnej spoiny klejowej przy łączeniu białej płyty z białym obrzeżem. Regał wyposażony w cokół o wysokości min. 5 cm oklejony laminatem HPL w kolorze stali szczotkowanej. Cokół musi posiadać regulatory poziomowania umożliwiające poziomowanie regału bez konieczności jego odwracania do góry dnem. Regał dwustronny - część wewnętrzna wykonana tak jak w regałach bibliotecznych, - część zewnętrzna podzielona na przestrzeń do przechowywania prasy oraz na przestrzeń multimedialną z rozkładanym siedziskiem i tabletem. Od strony zewnętrznej na górze i dole regału zamontowane fronty maskujące o wysokości 21 cm W części do przechowywania prasy zamontowane cztery uchylne półki umożliwiające prezentację prasy w pozycji pochylonej. Półki do prezentacji prasy wykonane z blachy stalowej lakierowanej proszkowo na kolor biały. Dolna krawędź półek wygięta aby uniknąć zsuwania się prezentowanej prasy. Dzięki możliwości odchylania półek istnieje możliwość dostępu i przechowywania prasy na poziomej stałej półce wykonanej z płyty meblowej. Wnęka przestrzeni multimedialnej polakierowana lakierem matowym na jeden z wybranych kolorów: - szary - pomarańczowy - niebieski - zielony jasny Kolor lakieru musi być zbliżony do tapicerki składanych siedzisk. Tapicerka składanych siedzisk musi być wykonana z takiego samego materiału jak fotele posiadane przez zamawiającego ( fotele SITAG). Mechanizm składanego siedziska powinien zapewnić cichą obsługę ( składanie i rozkładanie powinno odbywać się bez trzasków, zgrzytów, uderzeń ) oraz bezpieczeństwo i komfort użytkownikowi ( blokada siedziska w pozycji rozłożonej oraz możliwość bezpiecznego użytkowania osób do 120 kg ). Siedzisko po złożeniu powinno mieć estetyczny wygląd, nie powinny być widoczne sprężyny i mechanizm blokujący. Elementy narożne: fronty gięte wykonane wg wymiarów przedstawionych na rysunkach. Od strony multimedialnej front gięty musi być otwierany (pełni rolę drzwi by można było podłączyć i kontrolować instalację zasilającą laptopa) i zamykany zamkiem. W tym miejscu w podłodze jest wyprowadzona instalacja do podłączenia tabletu. Należy tak wykonać regał aby można było w prosty sposób podłączyć zamontowany w regale tablet do instalacji w podłodze. Od strony regałów z półkami front gięty zamontowany na stałe bez możliwości otwierania. 9

10 10. Regał multimedialny z półkami na prasę 103x60x185 cm + narożnik otwierany 75o, + narożnik stały 54o 1 szt. Układ R6 10

11 11. Regał multimedialny z półkami na prasę 110x60x185 cm + narożnik otwierany 60o, + narożnik stały 74o - 1 szt. Układ R3 12. Regał multimedialny z półkami na prasę 125x60x185 cm + narożnik otwierany 52o, + narożnik stały 68o 1 szt. Układ R2 11

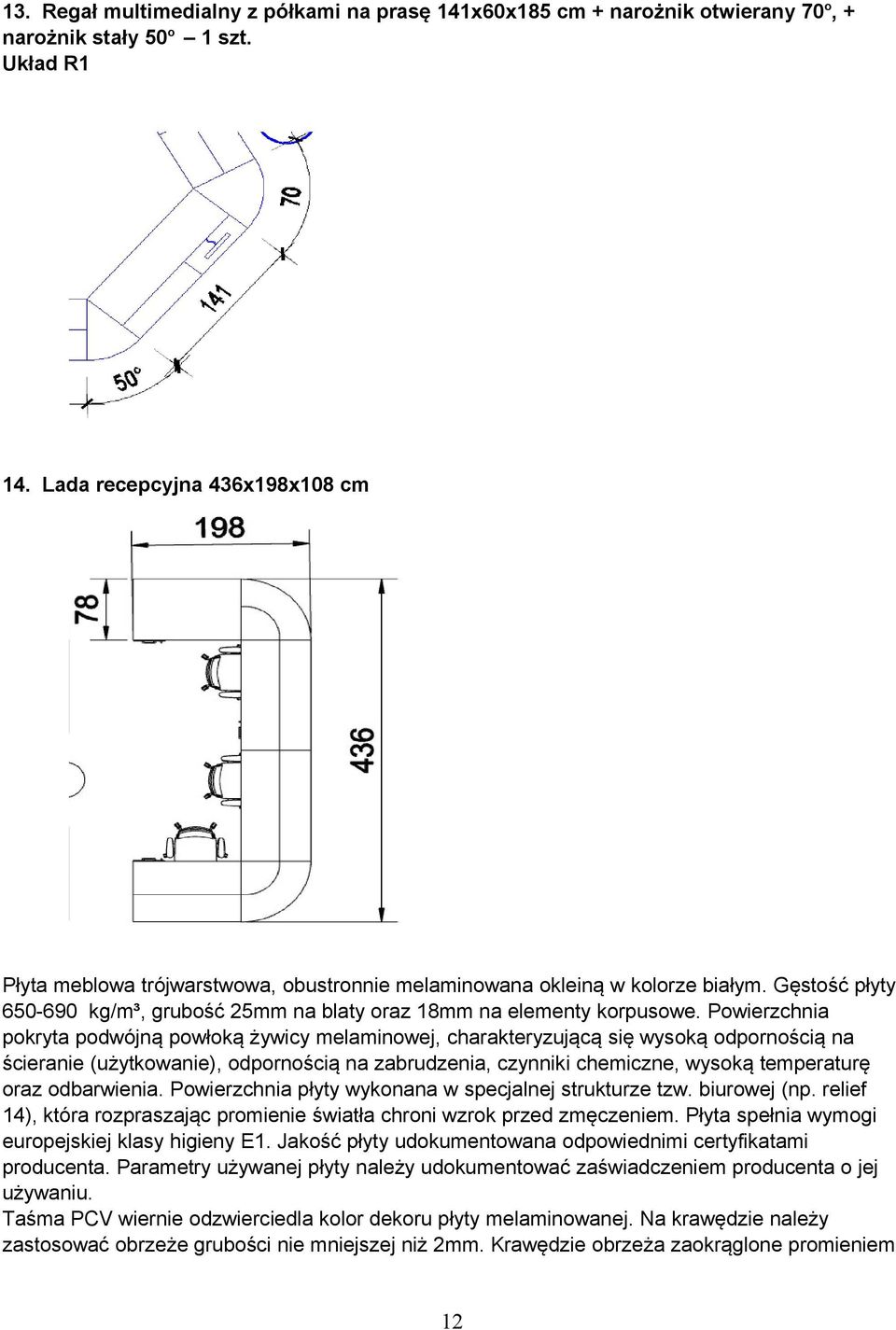

12 13. Regał multimedialny z półkami na prasę 141x60x185 cm + narożnik otwierany 70o, + narożnik stały 50o 1 szt. Układ R1 14. Lada recepcyjna 436x198x108 cm Płyta meblowa trójwarstwowa, obustronnie melaminowana okleiną w kolorze białym. Gęstość płyty kg/m³, grubość 25mm na blaty oraz 18mm na elementy korpusowe. Powierzchnia pokryta podwójną powłoką żywicy melaminowej, charakteryzującą się wysoką odpornością na ścieranie (użytkowanie), odpornością na zabrudzenia, czynniki chemiczne, wysoką temperaturę oraz odbarwienia. Powierzchnia płyty wykonana w specjalnej strukturze tzw. biurowej (np. relief 14), która rozpraszając promienie światła chroni wzrok przed zmęczeniem. Płyta spełnia wymogi europejskiej klasy higieny E1. Jakość płyty udokumentowana odpowiednimi certyfikatami producenta. Parametry używanej płyty należy udokumentować zaświadczeniem producenta o jej używaniu. Taśma PCV wiernie odzwierciedla kolor dekoru płyty melaminowanej. Na krawędzie należy zastosować obrzeże grubości nie mniejszej niż 2mm. Krawędzie obrzeża zaokrąglone promieniem 12

13 R 2 mm. Taśma PCV musi być przyklejona klejem topliwym charakteryzującym się wysoką lepkością i bardzo wysoką odpornością termiczną z niewielką ilością wypełniacza gwarantującą uzyskanie bardzo cienkiej, estetycznej i trwałej spoiny klejowej. Złącza mimośrodowe metalowe z niklowaną częścią zaciskową fi 15 z metalowo-tworzywową częścią rozprężną. Część dekoracyjno niklowana eliminuje stosowanie odbiegających od koloru płyty zaślepek maskujących. Łukowe elementy lady wykonane z wygiętej blachy stalowej lakierowane proszkowo na kolor biały. Jeden element prosty lady wykonany bez nadstawki aby można było obsługiwać przy nim osoby poruszające się na wózkach inwalidzkich. Proste fronty lady podzielone na trzy równe poziome pasy oddzielone od siebie 1,5 cm 2 cm rowkami. Od wewnątrz lady w blatach wykonane trzy wycięcia z obniżoną półką do wstawienia trzech monitorów komputerowych tak aby monitory zmieściły się pod górnym blatem lady. Do lady dołączone trzy kontenery o szerokości 35 cm z jedną szufladą i szafką zamykane na klucz. Kontenery stanowią również podparcie blatu. korpus kontenera wykonany z płyty melaminowanej o grubości 18 mm, krawędzie wieńców wykończone PCV o gr. 3mm, pozostałe krawędzie PCV 1 mm. szuflada z bokami metalowymi i dnem z płyty melam. gr. 12 mm, tył szuflady gr. 18 mm w szafce zamontowana jedna półka dzieląca przestrzeń na dwa poziomy. uchwyty metalowe o rozstawie 128 mm kontener w całości (łącznie z uchwytami) w kolorze białym 13

14 15. Regał aktowy szer. 60 x gł. 40 x wys. 189 cm - ilość 3 szt. Płyta meblowa drewnopodobna trójwarstwowa, obustronnie melaminowana okleiną w kolorze popielu i antracytu. Gęstość płyty min. 700 kg/m³, grubość 25mm na blaty oraz 18mm na elementy korpusowe. Powierzchnia pokryta podwójną powłoką żywicy melaminowej, charakteryzującą się wysoką odpornością na ścieranie (użytkowanie), odpornością na zabrudzenia, czynniki chemiczne, wysoką temperaturę oraz odbarwienia. Powierzchnia płyty wykonana w specjalnej strukturze tzw. biurowej (np. relief 14), która rozpraszając promienie światła chroni wzrok przed zmęczeniem. Płyta spełnia wymogi europejskiej klasy higieny E1. Jakość płyty udokumentowana odpowiednimi certyfikatami producenta. Parametry używanej płyty należy udokumentować zaświadczeniem producenta o jej używaniu. 14

15 Taśma PCV wiernie odzwierciedla kolor dekoru płyty melaminowanej. Na krawędzie należy zastosować obrzeże grubości nie mniejszej niż 2mm. Krawędzie obrzeża zaokrąglone promieniem R 2 mm. Taśma PCV musi być przyklejona klejem topliwym charakteryzującym się wysoką lepkością i bardzo wysoką odpornością termiczną z niewielką ilością wypełniacza gwarantującą uzyskanie bardzo cienkiej, estetycznej i trwałej spoiny klejowej. Złącza mimośrodowe metalowe z niklowaną częścią zaciskową fi 15 z metalowo-tworzywową częścią rozprężną. Część dekoracyjno niklowana eliminuje stosowanie odbiegających od koloru płyty zaślepek maskujących. Jakość używanych złącz należy udokumentować kartą wyrobu. Mocowania półek złożone z tworzywowej części osadzanej w półce z metalowo-tworzywowego trzpienia trwale mocowanego w korpusie szafy. Rozwiązanie to uniemożliwia przypadkowe wysunięcie półki z zawartością na użytkownika, zwiększa sztywność szafy oraz niweluje możliwość ugięcia półki. Regulatory poziomowania tworzywowe z zatopionym metalowym gwintem, mocowane do nogi poprzez metalowe mufy. Zastosowane regulatory ze średnicą co najmniej 35mm. Umożliwiają regulację poziomowania szafy przez wieniec dolny w zakresie co najmniej 20 mm. Korpusy w kolorze antracyt, fronty i wieniec górny dąb/popiel. Regał wykonany z płyty grubości co najmniej 18 mm. Krawędzie wieńców, drzwi i półki oklejone obrzeżem 2 mm lub grubszym w celu zabezpieczenia krawędzi przed uderzeniem. Ściana tylna wykonana z płyty HDF o grubości co najmniej 3 mm. Wieńce górny i dolny wykonane z płyty o grubości min. 25 mm. Półki wykonane z płyty 25 mm i mocowane do korpusu poprzez złącza minimum Titus (powiększającym stabilność szafy poprzez ściąganie do siebie boków i półek, zapobiega przypadkowemu wypadaniu, obrzeże PCV 2 mm). W szafie należy zamocować cztery półki umożliwiające ustawienie pięciu rzędów segregatorów o standardowej wysokości formatu A4. Wieńce nakładane, górny i dolny o grub.25 mm. Regał ustawiony na tworzywowych stopkach z wtopionym metalowym trzpieniem, umożliwiających regulację wysokości mebla od wewnątrz. 16. Regał na książki z nadstawką 63x30x300 cm - 6 szt. Regał wykonany w z płyty dwustronnie melaminowej o gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1. Grubość korpusu i półek 18 mm,, grubość ściany tylnej 12 mm. 15

16 Płyta w kolorze białym oznaczająca się: dużą odpornością na ścieranie i zarysowanie odpornością na działanie czynników chemicznych odpornością na działanie temperatury Krawędzie korpusu oklejone obrzeżem PCV o grubości 2 mm w kolorze białym odpornym na uszkodzenia mechaniczne. Regał o konstrukcji wieńcowej, sklejony na prasie z niewidocznymi połączeniami. Ściana tylna wpuszczana w korpus. Regał składa się z dwóch części, stojącej na ziemi 6-poziomowej oraz 4-poziomowej nadstawki. Obie części należy skręcić ze sobą. Wnętrze regału podzielone 9 półkami na 10 poziomów o wysokości wewnętrznej 28 cm każdy. Półki mocowane są do szafy za pomocą złącz półek titus expando 6 które zapobiegają ich niekontrolowanemu przesunięciu oraz uginaniu po obciążeniu półki książkami. W bokach regału wykonane dodatkowe otwory do regulacji poziomu półek. Krawędzie półek oklejone obrzeżem PCV o grub. min. 1 mm w technologii laserowej bez użycia spoiny klejowej. Takie rozwiązanie ma wyeliminować powstawanie widocznej ciemnej spoiny klejowej przy łączeniu białej płyty z białym obrzeżem. Dla potwierdzenia możliwości stosowania takiej technologii należy wraz z ofertą dostarczyć próbkę o wymiarach 30x30 cm białej płyty o grubości 18 mm oklejonej czterostronnie białym obrzeżem w technologii laserowej. Regał wyposażony w cokół o wysokości 5 cm oklejony laminatem HPL w kolorze stali szczotkowanej. Cokół musi posiadać regulatory poziomowania umożliwiające poziomowanie regału bez konieczności jego podnoszenia i odwracania do góry dnem. 17. Zabudowy na telewizory Zabudowy wykonane z płyty dwustronnie melaminowej o gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1. Grubość płyty na której będą wisiały telewizory 25mm, grubość płyty z której będą wykonane regały 18mm. Płyta w kolorze białym oznaczająca się: dużą odpornością na ścieranie i zarysowanie odpornością na działanie czynników chemicznych odpornością na działanie temperatury Krawędzie korpusu oklejone obrzeżem PCV o grubości 2 mm w kolorze białym odpornym na uszkodzenia mechaniczne. Konstrukcja zabudowy musi gwarantować bezpieczne zawieszenie telewizorów o przekątnej ekranu 65 cali. Za telewizorem wykonany przepust kablowy do poprowadzenia okablowania łączącego telewizor z konsolą oraz do podłączenia do sieci elektrycznej. Pod telewizorem zamontowana na stałe szafka zamykana kluczem o wymiarach szer. 40x głęb. 40x wys. 20 cm do przechowywania konsoli do gier oraz akcesoriów. Szafka zamontowana w 16

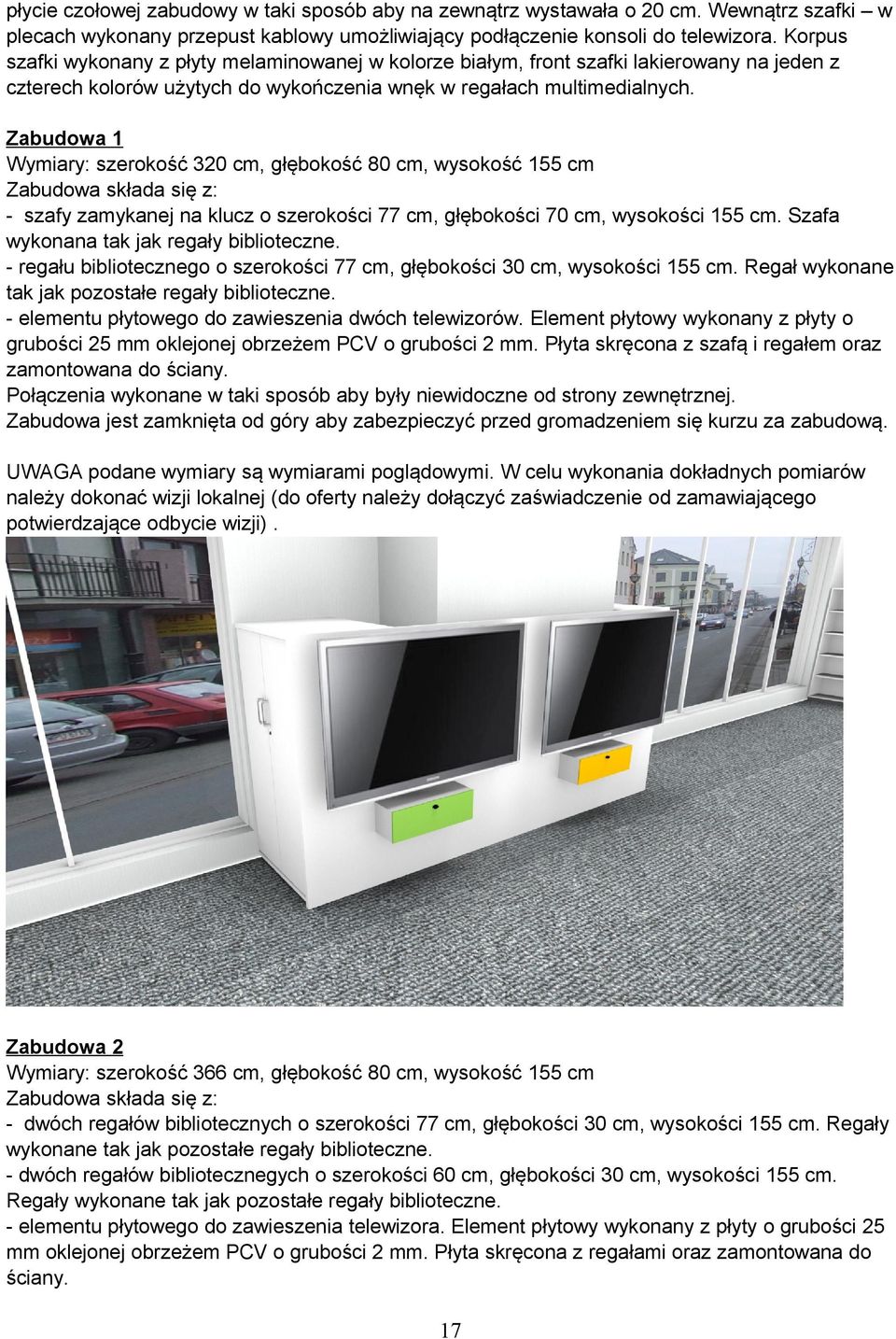

17 płycie czołowej zabudowy w taki sposób aby na zewnątrz wystawała o 20 cm. Wewnątrz szafki w plecach wykonany przepust kablowy umożliwiający podłączenie konsoli do telewizora. Korpus szafki wykonany z płyty melaminowanej w kolorze białym, front szafki lakierowany na jeden z czterech kolorów użytych do wykończenia wnęk w regałach multimedialnych. Zabudowa 1 Wymiary: szerokość 320 cm, głębokość 80 cm, wysokość 155 cm Zabudowa składa się z: - szafy zamykanej na klucz o szerokości 77 cm, głębokości 70 cm, wysokości 155 cm. Szafa wykonana tak jak regały biblioteczne. - regału bibliotecznego o szerokości 77 cm, głębokości 30 cm, wysokości 155 cm. Regał wykonane tak jak pozostałe regały biblioteczne. - elementu płytowego do zawieszenia dwóch telewizorów. Element płytowy wykonany z płyty o grubości 25 mm oklejonej obrzeżem PCV o grubości 2 mm. Płyta skręcona z szafą i regałem oraz zamontowana do ściany. Połączenia wykonane w taki sposób aby były niewidoczne od strony zewnętrznej. Zabudowa jest zamknięta od góry aby zabezpieczyć przed gromadzeniem się kurzu za zabudową. UWAGA podane wymiary są wymiarami poglądowymi. W celu wykonania dokładnych pomiarów należy dokonać wizji lokalnej (do oferty należy dołączyć zaświadczenie od zamawiającego potwierdzające odbycie wizji). Zabudowa 2 Wymiary: szerokość 366 cm, głębokość 80 cm, wysokość 155 cm Zabudowa składa się z: - dwóch regałów bibliotecznych o szerokości 77 cm, głębokości 30 cm, wysokości 155 cm. Regały wykonane tak jak pozostałe regały biblioteczne. - dwóch regałów bibliotecznegych o szerokości 60 cm, głębokości 30 cm, wysokości 155 cm. Regały wykonane tak jak pozostałe regały biblioteczne. - elementu płytowego do zawieszenia telewizora. Element płytowy wykonany z płyty o grubości 25 mm oklejonej obrzeżem PCV o grubości 2 mm. Płyta skręcona z regałami oraz zamontowana do ściany. 17

18 - elementu płytowego do zamaskowania boku regału z prawej strony Element płytowy wykonany z płyty o grubości 25 mm oklejonej obrzeżem PCV o grubości 2 mm. Połączenia wykonane w taki sposób aby były niewidoczne od strony zewnętrznej. Zabudowa jest zamknięta od góry aby zabezpieczyć przed gromadzeniem się kurzu za zabudową. UWAGA podane wymiary są wymiarami poglądowymi. W celu wykonania dokładnych pomiarów należy dokonać wizji lokalnej Zabudowa 3 Wymiary: szerokość 150 cm, głębokość 80 cm, wysokość 155 cm Zabudowa składa się z: - regału bibliotecznego o szerokości 77 cm, głębokości 30 cm, wysokości 155 cm. Regał wykonany tak jak pozostałe regały biblioteczne. - elementu płytowego do zawieszenia telewizora. Element płytowy wykonany z płyty o grubości 25 mm oklejonej obrzeżem PCV o grubości 2 mm. Płyta skręcona z regałami oraz zamontowana do ściany/słupa. Połączenia wykonane w taki sposób aby były niewidoczne od strony zewnętrznej. Zabudowa jest zamknięta od góry aby zabezpieczyć przed gromadzeniem się kurzu za zabudową. UWAGA podane wymiary są wymiarami poglądowymi. W celu wykonania dokładnych pomiarów należy dokonać wizji lokalnej 18

19 18. Lada recepcyjna na drugim piętrze Płyta meblowa trójwarstwowa, obustronnie melaminowana okleiną w kolorze białym. Gęstość płyty kg/m³, grubość 25mm na blaty oraz 18mm na elementy korpusowe. Powierzchnia pokryta podwójną powłoką żywicy melaminowej, charakteryzującą się wysoką odpornością na ścieranie (użytkowanie), odpornością na zabrudzenia, czynniki chemiczne, wysoką temperaturę oraz odbarwienia. Powierzchnia płyty wykonana w specjalnej strukturze tzw. biurowej (np. relief 14), która rozpraszając promienie światła chroni wzrok przed zmęczeniem. Płyta spełnia wymogi europejskiej klasy higieny E1. Jakość płyty udokumentowana odpowiednimi certyfikatami 19

20 producenta. Parametry używanej płyty należy udokumentować zaświadczeniem producenta o jej używaniu. Taśma PCV wiernie odzwierciedla kolor dekoru płyty melaminowanej. Na krawędzie należy zastosować obrzeże grubości nie mniejszej niż 2mm. Krawędzie obrzeża zaokrąglone promieniem R 2 mm. Taśma PCV musi być przyklejona klejem topliwym charakteryzującym się wysoką lepkością i bardzo wysoką odpornością termiczną z niewielką ilością wypełniacza gwarantującą uzyskanie bardzo cienkiej, estetycznej i trwałej spoiny klejowej. Złącza mimośrodowe metalowe z niklowaną częścią zaciskową fi 15 z metalowo-tworzywową częścią rozprężną. Część dekoracyjno niklowana eliminuje stosowanie odbiegających od koloru płyty zaślepek maskujących. Łukowe elementy lady wykonane z wygiętej blachy stalowej lakierowane proszkowo na kolor biały. Proste fronty lady podzielone na trzy równe poziome pasy oddzielone od siebie 1,5 cm 2 cm rowkami. Od wewnątrz lady w blatach wykonane dwa wycięcia z obniżoną półką do wstawienia dwóch monitorów komputerowych tak aby monitory zmieściły się pod górnym blatem lady. Do lady dołączone dwa kontenery o szerokości 35 cm z jedną szufladą i szafką zamykane na klucz. Kontenery stanowią również podparcie blatu. korpus kontenera wykonany z płyty melaminowanej o grubości 18 mm, krawędzie wieńców wykończone PCV o gr. 3mm, pozostałe krawędzie PCV 1 mm. szuflada z bokami metalowymi i dnem z płyty melam. gr. 12 mm, tył szuflady gr. 18 mm w szafce zamontowana jedna półka dzieląca przestrzeń na dwa poziomy. uchwyty metalowe o rozstawie 128 mm kontener w całości (łącznie z uchwytami) w kolorze białym 20

21 19. Podest dla dzieci Wykonany według schematu rysunkowego ( załącznik nr 4) Materiał : Płyta OSB obita wykładziną dywanową pętelkową w kolorze szarym ( kolor tożsamy z kolorem wykładziny będącej w posiadaniu przez Zamawiającego ) o parametrach: płytki dywanowe pętelkowe, grubość 6,0 mm +/- 10% wysokość2,5 mm +/- 0,5 mm gęstość ściegu na m2 +/- 10% Konstrukcja szkieletu wewnętrznego wykonana również z płyty. Podest będzie użytkowany jako siedzisko, więc jego konstrukcja musi gwarantować bezpieczeństwo użytkowania przez osoby do wagi 120 kg. 21
