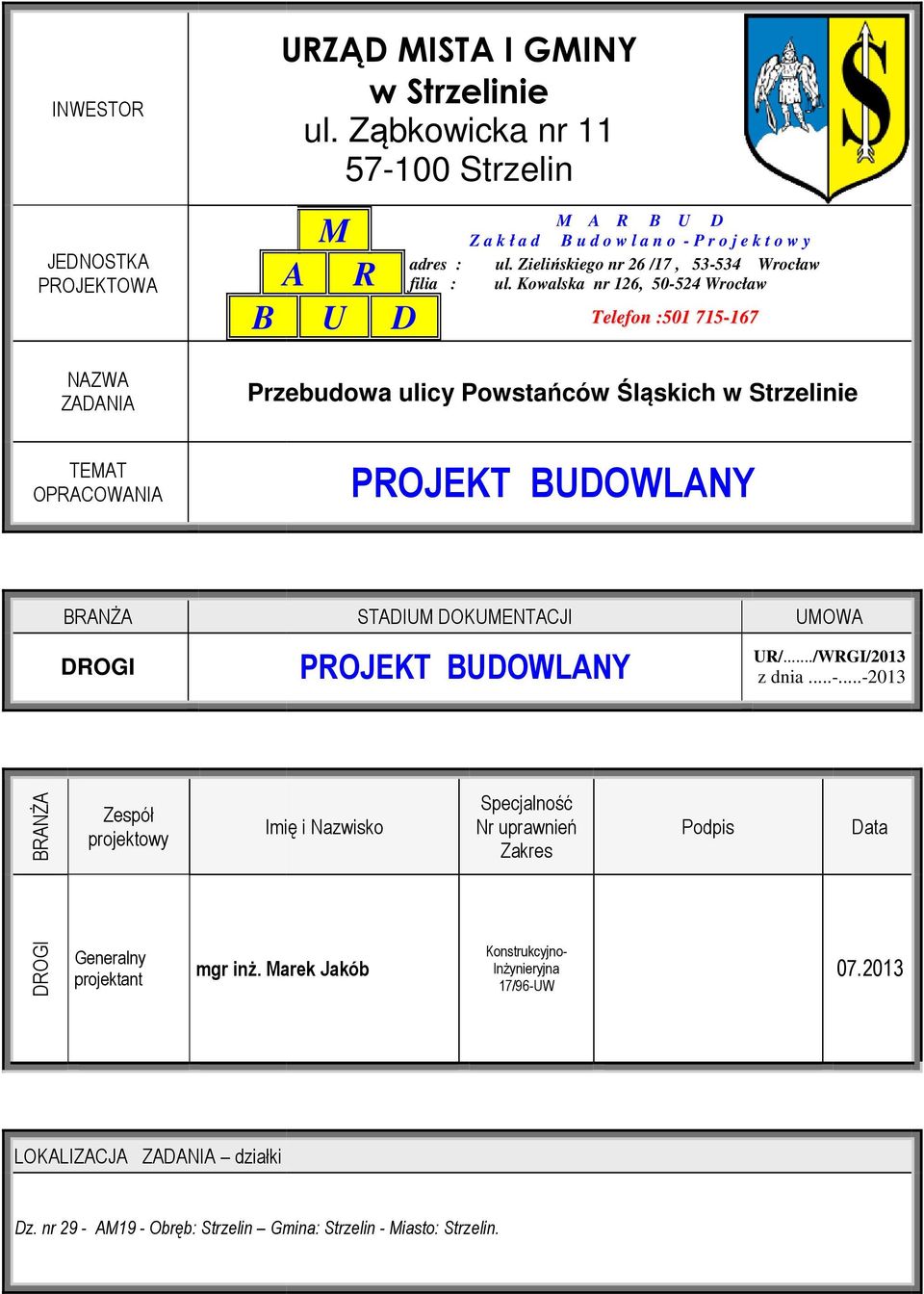

1 INWESTOR JEDNOSTKA PROJEKTOWA NAZWA ZADANIA TEMAT OPRACOWANIA URZĄD MISTA I GMINY w Strzelinie ul. Ząbkowicka nr Strzelin A B M Z a k ł a d B u d o w l a n o - R filia : U D Telefon :501 M A R B U D P r o j e k t o w y adres : ul. Zielińskiego nr 26 /17, Wrocław ul. Kowalska nr 126, Wrocław Przebudowa ulicy Powstańców Śląskich Śąskich w Strzelinie PROJEKT BUDOWLANY BRANŻA DROGI STADIUM DOKUMENTACJI PROJEKT BUDOWLANY UMOWA UR/.../WRGI/2013 z dnia BRANŻA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Zakres Podpis Data DROGI Generalny projektant mgr inż. Marek Jakób Konstrukcyjno- Inżynieryjna 17/96-UW LOKALIZACJA ZADANIA działki Dz. nr 29 - AM19 - Obręb: Strzelin Gmina: Strzelin - Miasto: Strzelin.

2 Spis treści Strona tytułowa... 1 Spis treści Część formalno - prawna: Decyzja o stwierdzeniu przygotowania zawodowego branża drogowa... I Zaświadczenie z DOIIB branża drogowa... II Wypis z miejscowego planu zagospodarowania przestrzennego miejscowości Strzelin (dz. nr 29, AM19, obręb: Strzelin, gmina: Strzelin)... III Wyrys z miejscowego planu zagospodarowania przestrzennego miejscowości Strzelin (dz. nr 29, AM19, obręb: Strzelin, gmina: Strzelin)... IX 2. Część opisowa: Opis techniczny branża drogowa... 3 Plan BIOZ Część rysunkowa: Plan regionu... rysunek nr 1 Plan miejscowości Strzelin... rysunek nr 2 Plan sytuacyjny stan istniejący... rysunek nr 3 Plan sytuacyjny projekt zagospodarowania terenu... rysunek nr 4 Schemat wpustu deszczowego z osadnikiem... rysunek nr 5 Przekrój konstrukcyjny nawierzchni... rysunek nr 6 Szczegóły konstrukcyjne nawierzchni... rysunek nr 7 Profil podłużny ul. Powstańców Śląskich w Strzelinie... rysunek nr 8 Profil podłużny przykanalików... rysunek nr 9 2

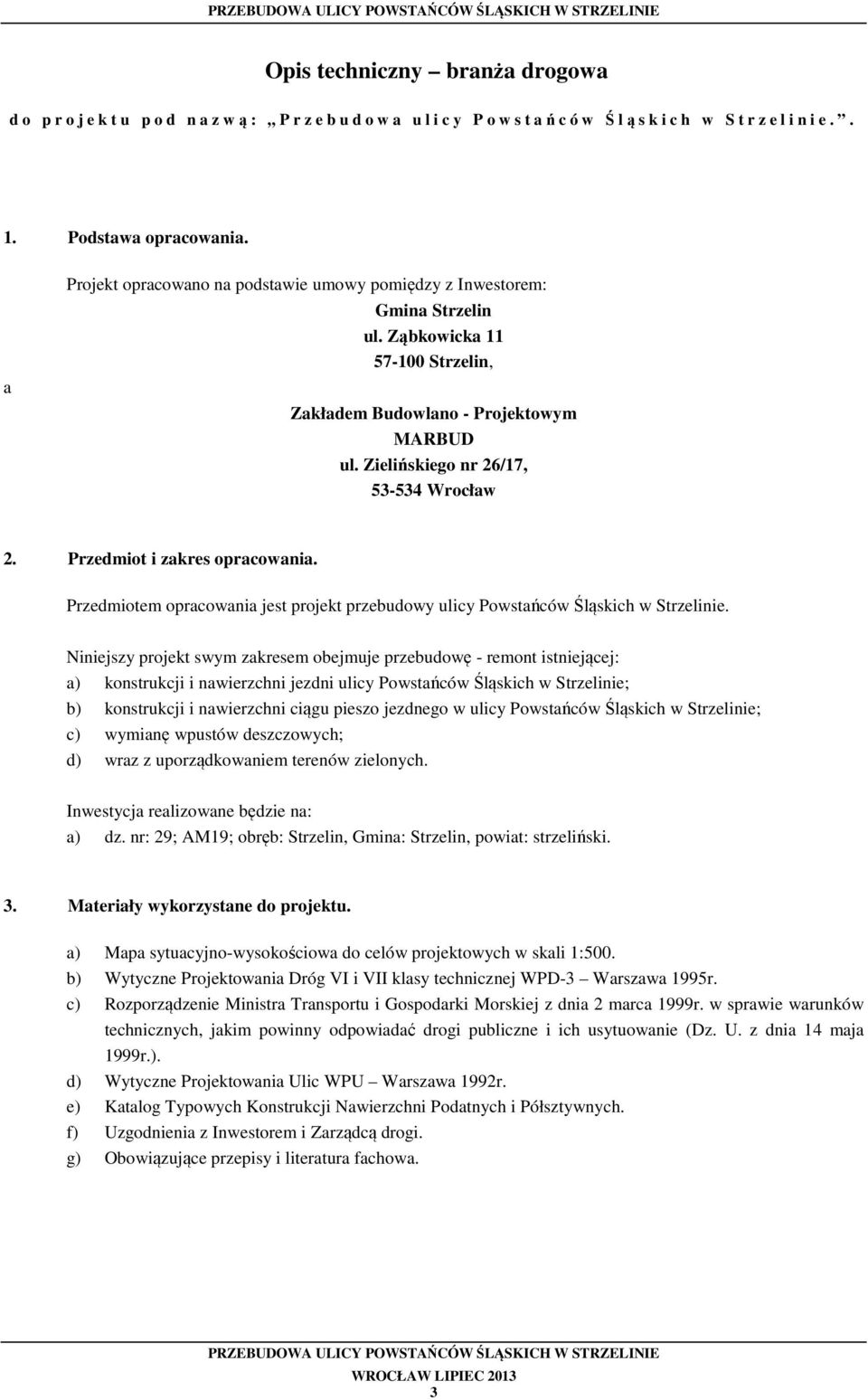

3 . Opis techniczny branża drogowa d o p r o j e k t u p o d n a z wą : P r z e b u d o w a u l i c y P o w s t ańców Śląskich w Strzelini e.. 1. Podstawa opracowania. a Projekt opracowano na podstawie umowy pomiędzy z Inwestorem: Gmina Strzelin ul. Ząbkowicka Strzelin, Zakładem Budowlano - Projektowym MARBUD ul. Zielińskiego nr 26/17, Wrocław 2. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt przebudowy ulicy Powstańców Śląskich w Strzelinie. Niniejszy projekt swym zakresem obejmuje przebudowę - remont istniejącej: a) konstrukcji i nawierzchni jezdni ulicy Powstańców Śląskich w Strzelinie; b) konstrukcji i nawierzchni ciągu pieszo jezdnego w ulicy Powstańców Śląskich w Strzelinie; c) wymianę wpustów deszczowych; d) wraz z uporządkowaniem terenów zielonych. Inwestycja realizowane będzie na: a) dz. nr: 29; AM19; obręb: Strzelin, Gmina: Strzelin, powiat: strzeliński. 3. Materiały wykorzystane do projektu. a) Mapa sytuacyjno-wysokościowa do celów projektowych w skali 1:500. b) Wytyczne Projektowania Dróg VI i VII klasy technicznej WPD-3 Warszawa 1995r. c) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. z dnia 14 maja 1999r.). d) Wytyczne Projektowania Ulic WPU Warszawa 1992r. e) Katalog Typowych Konstrukcji Nawierzchni Podatnych i Półsztywnych. f) Uzgodnienia z Inwestorem i Zarządcą drogi. g) Obowiązujące przepisy i literatura fachowa. 3

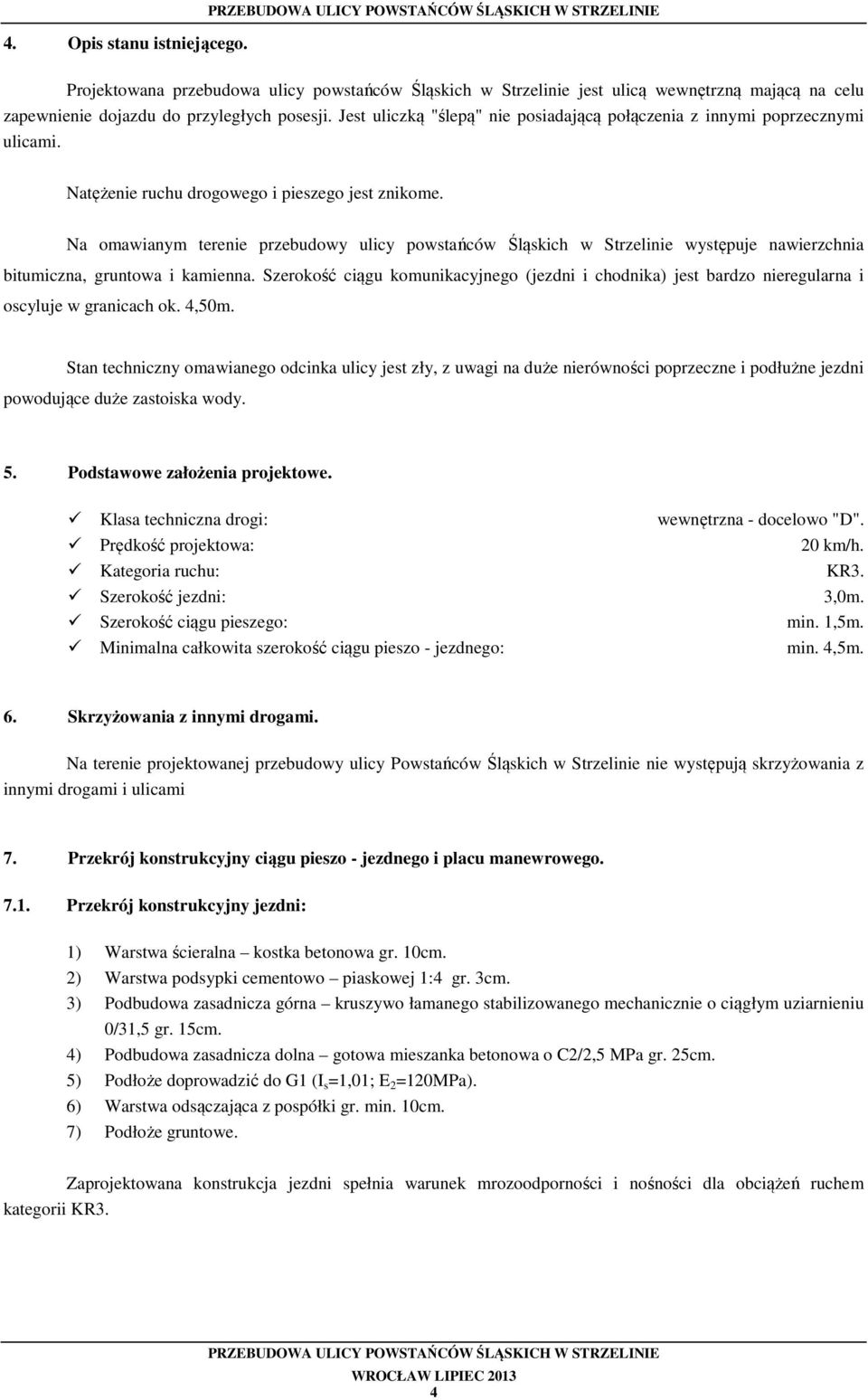

4 4. Opis stanu istniejącego. Projektowana przebudowa ulicy powstańców Śląskich w Strzelinie jest ulicą wewnętrzną mającą na celu zapewnienie dojazdu do przyległych posesji. Jest uliczką "ślepą" nie posiadającą połączenia z innymi poprzecznymi ulicami. Natężenie ruchu drogowego i pieszego jest znikome. Na omawianym terenie przebudowy ulicy powstańców Śląskich w Strzelinie występuje nawierzchnia bitumiczna, gruntowa i kamienna. Szerokość ciągu komunikacyjnego (jezdni i chodnika) jest bardzo nieregularna i oscyluje w granicach ok. 4,50m. Stan techniczny omawianego odcinka ulicy jest zły, z uwagi na duże nierówności poprzeczne i podłużne jezdni powodujące duże zastoiska wody. 5. Podstawowe założenia projektowe. Klasa techniczna drogi: Prędkość projektowa: Kategoria ruchu: Szerokość jezdni: Szerokość ciągu pieszego: Minimalna całkowita szerokość ciągu pieszo - jezdnego: wewnętrzna - docelowo "D". 20 km/h. KR3. 3,0m. min. 1,5m. min. 4,5m. 6. Skrzyżowania z innymi drogami. Na terenie projektowanej przebudowy ulicy Powstańców Śląskich w Strzelinie nie występują skrzyżowania z innymi drogami i ulicami 7. Przekrój konstrukcyjny ciągu pieszo - jezdnego i placu manewrowego Przekrój konstrukcyjny jezdni: 1) Warstwa ścieralna kostka betonowa gr. 10cm. 2) Warstwa podsypki cementowo piaskowej 1:4 gr. 3cm. 3) Podbudowa zasadnicza górna kruszywo łamanego stabilizowanego mechanicznie o ciągłym uziarnieniu 0/31,5 gr. 15cm. 4) Podbudowa zasadnicza dolna gotowa mieszanka betonowa o C2/2,5 MPa gr. 25cm. 5) Podłoże doprowadzić do G1 (I s =1,01; E 2 =120MPa). 6) Warstwa odsączająca z pospółki gr. min. 10cm. 7) Podłoże gruntowe. Zaprojektowana konstrukcja jezdni spełnia warunek mrozoodporności i nośności dla obciążeń ruchem kategorii KR3. 4

5 7.2. Przekrój konstrukcyjny ciągu pieszego. 1) Warstwa ścieralna kostka betonowa gr. 10cm. 2) Warstwa podsypki cementowo piaskowej 1:4 gr. 3cm. 3) Podbudowa zasadnicza górna kruszywo łamanego stabilizowanego mechanicznie o ciągłym uziarnieniu 0/31,5 gr. 15cm. 4) Podbudowa zasadnicza dolna gotowa mieszanka betonowa o C2/2,5 MPa gr. 25cm. 5) Podłoże doprowadzić do G1 (Is=1,01; E2=120MPa). 6) Warstwa odsączająca z pospółki gr. min. 10cm. 7) Podłoże gruntowe. Zaprojektowana konstrukcja jezdni spełnia warunek mrozoodporności i nośności dla obciążeń ruchem kategorii KR Przekrój konstrukcyjny placu manewrowego. 1) Warstwa ścieralna kostka betonowa gr. 10cm. 2) Warstwa podsypki cementowo piaskowej 1:4 gr. 3cm. 3) Podbudowa zasadnicza górna kruszywo łamanego stabilizowanego mechanicznie o ciągłym uziarnieniu 0/31,5 gr. 15cm. 4) Podbudowa zasadnicza dolna gotowa mieszanka betonowa o C2/2,5 MPa gr. 25cm. 5) Podłoże doprowadzić do G1 (Is=1,01; E2=120MPa). 6) Warstwa odsączająca z pospółki gr. min. 10cm. 7) Podłoże gruntowe. Zaprojektowana konstrukcja jezdni spełnia warunek mrozoodporności i nośności dla obciążeń ruchem kategorii KR3. 8. Warunki gruntowo-wodne. W przypadku wystąpienia wody w wykopach podczas wykonywania prac należy je odwodnić powierzchniowo poprzez drenaż z rury perforowanej DN100 z własną warstwą filtracyjną lub rur w obsypce żwirowej zakończonych studzienkami zbiorczymi. Wodę gruntową ze studzienek zbiorczych należy wypompowywać pompą spalinową lub elektryczną i odprowadzić ją do najbliższego istniejącego wpustu deszczowego lub rowu odprowadzającego poprzez osadnik piasku. 9. Studnie i pusty deszczowe. Przykanaliki kanalizacji deszczowej na terenie przebudowy ulicy powstańców Śląskich w Strzelinie należy wykonać z rur kanalizacyjnych kielichowych z PCV-U, SDR 34, SN8, łączonych elastycznym pierścieniem gumowym. Sieci należy układać na podsypce z piasku gr. min. 15cm, w gotowym wykopie. Nad rurociągami należy wykonać obsypkę gr. 30 cm. Wpusty deszczowe wykonać z betonu min. B-45 o wodoszczelności W-8 i nasiąkliwości n w < 4%. Wszystkie studzienki wyposażyć w włazy pokrywy żeliwne φ600mm, klasy D400 zlokalizowane w jezdni i ciągu pieszym wg PN - EN Części żeliwne na studzienkach powinny mieć zabezpieczenie przed 5

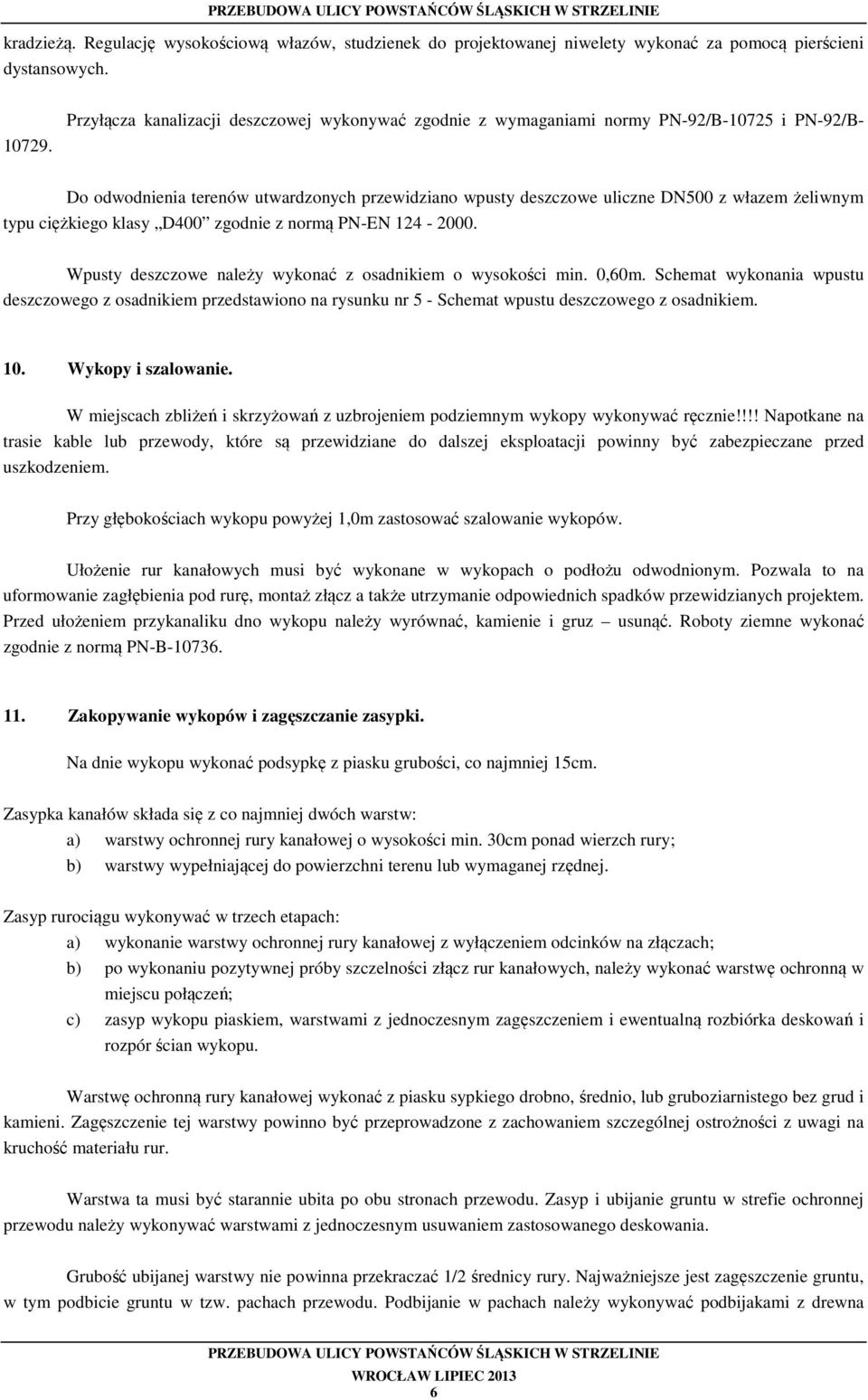

6 kradzieżą. Regulację wysokościową włazów, studzienek do projektowanej niwelety wykonać za pomocą pierścieni dystansowych Przyłącza kanalizacji deszczowej wykonywać zgodnie z wymaganiami normy PN-92/B i PN-92/B- Do odwodnienia terenów utwardzonych przewidziano wpusty deszczowe uliczne DN500 z włazem żeliwnym typu ciężkiego klasy D400 zgodnie z normą PN-EN Wpusty deszczowe należy wykonać z osadnikiem o wysokości min. 0,60m. Schemat wykonania wpustu deszczowego z osadnikiem przedstawiono na rysunku nr 5 - Schemat wpustu deszczowego z osadnikiem. 10. Wykopy i szalowanie. W miejscach zbliżeń i skrzyżowań z uzbrojeniem podziemnym wykopy wykonywać ręcznie!!!! Napotkane na trasie kable lub przewody, które są przewidziane do dalszej eksploatacji powinny być zabezpieczane przed uszkodzeniem. Przy głębokościach wykopu powyżej 1,0m zastosować szalowanie wykopów. Ułożenie rur kanałowych musi być wykonane w wykopach o podłożu odwodnionym. Pozwala to na uformowanie zagłębienia pod rurę, montaż złącz a także utrzymanie odpowiednich spadków przewidzianych projektem. Przed ułożeniem przykanaliku dno wykopu należy wyrównać, kamienie i gruz usunąć. Roboty ziemne wykonać zgodnie z normą PN-B Zakopywanie wykopów i zagęszczanie zasypki. Na dnie wykopu wykonać podsypkę z piasku grubości, co najmniej 15cm. Zasypka kanałów składa się z co najmniej dwóch warstw: a) warstwy ochronnej rury kanałowej o wysokości min. 30cm ponad wierzch rury; b) warstwy wypełniającej do powierzchni terenu lub wymaganej rzędnej. Zasyp rurociągu wykonywać w trzech etapach: a) wykonanie warstwy ochronnej rury kanałowej z wyłączeniem odcinków na złączach; b) po wykonaniu pozytywnej próby szczelności złącz rur kanałowych, należy wykonać warstwę ochronną w miejscu połączeń; c) zasyp wykopu piaskiem, warstwami z jednoczesnym zagęszczeniem i ewentualną rozbiórka deskowań i rozpór ścian wykopu. Warstwę ochronną rury kanałowej wykonać z piasku sypkiego drobno, średnio, lub gruboziarnistego bez grud i kamieni. Zagęszczenie tej warstwy powinno być przeprowadzone z zachowaniem szczególnej ostrożności z uwagi na kruchość materiału rur. Warstwa ta musi być starannie ubita po obu stronach przewodu. Zasyp i ubijanie gruntu w strefie ochronnej przewodu należy wykonywać warstwami z jednoczesnym usuwaniem zastosowanego deskowania. Grubość ubijanej warstwy nie powinna przekraczać 1/2 średnicy rury. Najważniejsze jest zagęszczenie gruntu, w tym podbicie gruntu w tzw. pachach przewodu. Podbijanie w pachach należy wykonywać podbijakami z drewna 6

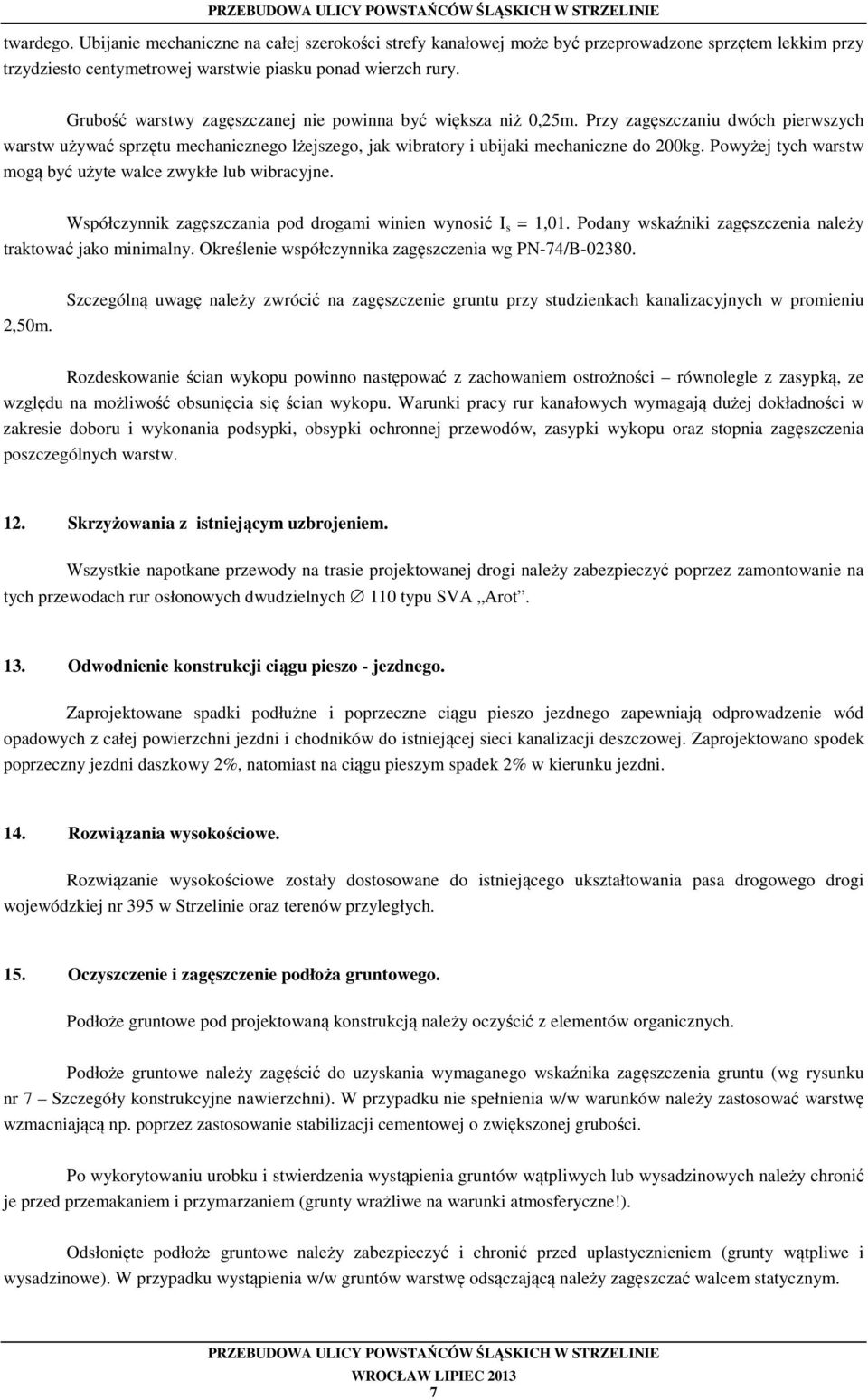

7 twardego. Ubijanie mechaniczne na całej szerokości strefy kanałowej może być przeprowadzone sprzętem lekkim przy trzydziesto centymetrowej warstwie piasku ponad wierzch rury. Grubość warstwy zagęszczanej nie powinna być większa niż 0,25m. Przy zagęszczaniu dwóch pierwszych warstw używać sprzętu mechanicznego lżejszego, jak wibratory i ubijaki mechaniczne do 200kg. Powyżej tych warstw mogą być użyte walce zwykłe lub wibracyjne. Współczynnik zagęszczania pod drogami winien wynosić I s = 1,01. Podany wskaźniki zagęszczenia należy traktować jako minimalny. Określenie współczynnika zagęszczenia wg PN-74/B ,50m. Szczególną uwagę należy zwrócić na zagęszczenie gruntu przy studzienkach kanalizacyjnych w promieniu Rozdeskowanie ścian wykopu powinno następować z zachowaniem ostrożności równolegle z zasypką, ze względu na możliwość obsunięcia się ścian wykopu. Warunki pracy rur kanałowych wymagają dużej dokładności w zakresie doboru i wykonania podsypki, obsypki ochronnej przewodów, zasypki wykopu oraz stopnia zagęszczenia poszczególnych warstw. 12. Skrzyżowania z istniejącym uzbrojeniem. Wszystkie napotkane przewody na trasie projektowanej drogi należy zabezpieczyć poprzez zamontowanie na tych przewodach rur osłonowych dwudzielnych 110 typu SVA Arot. 13. Odwodnienie konstrukcji ciągu pieszo - jezdnego. Zaprojektowane spadki podłużne i poprzeczne ciągu pieszo jezdnego zapewniają odprowadzenie wód opadowych z całej powierzchni jezdni i chodników do istniejącej sieci kanalizacji deszczowej. Zaprojektowano spodek poprzeczny jezdni daszkowy 2%, natomiast na ciągu pieszym spadek 2% w kierunku jezdni. 14. Rozwiązania wysokościowe. Rozwiązanie wysokościowe zostały dostosowane do istniejącego ukształtowania pasa drogowego drogi wojewódzkiej nr 395 w Strzelinie oraz terenów przyległych. 15. Oczyszczenie i zagęszczenie podłoża gruntowego. Podłoże gruntowe pod projektowaną konstrukcją należy oczyścić z elementów organicznych. Podłoże gruntowe należy zagęścić do uzyskania wymaganego wskaźnika zagęszczenia gruntu (wg rysunku nr 7 Szczegóły konstrukcyjne nawierzchni). W przypadku nie spełnienia w/w warunków należy zastosować warstwę wzmacniającą np. poprzez zastosowanie stabilizacji cementowej o zwiększonej grubości. Po wykorytowaniu urobku i stwierdzenia wystąpienia gruntów wątpliwych lub wysadzinowych należy chronić je przed przemakaniem i przymarzaniem (grunty wrażliwe na warunki atmosferyczne!). Odsłonięte podłoże gruntowe należy zabezpieczyć i chronić przed uplastycznieniem (grunty wątpliwe i wysadzinowe). W przypadku wystąpienia w/w gruntów warstwę odsączającą należy zagęszczać walcem statycznym. 7

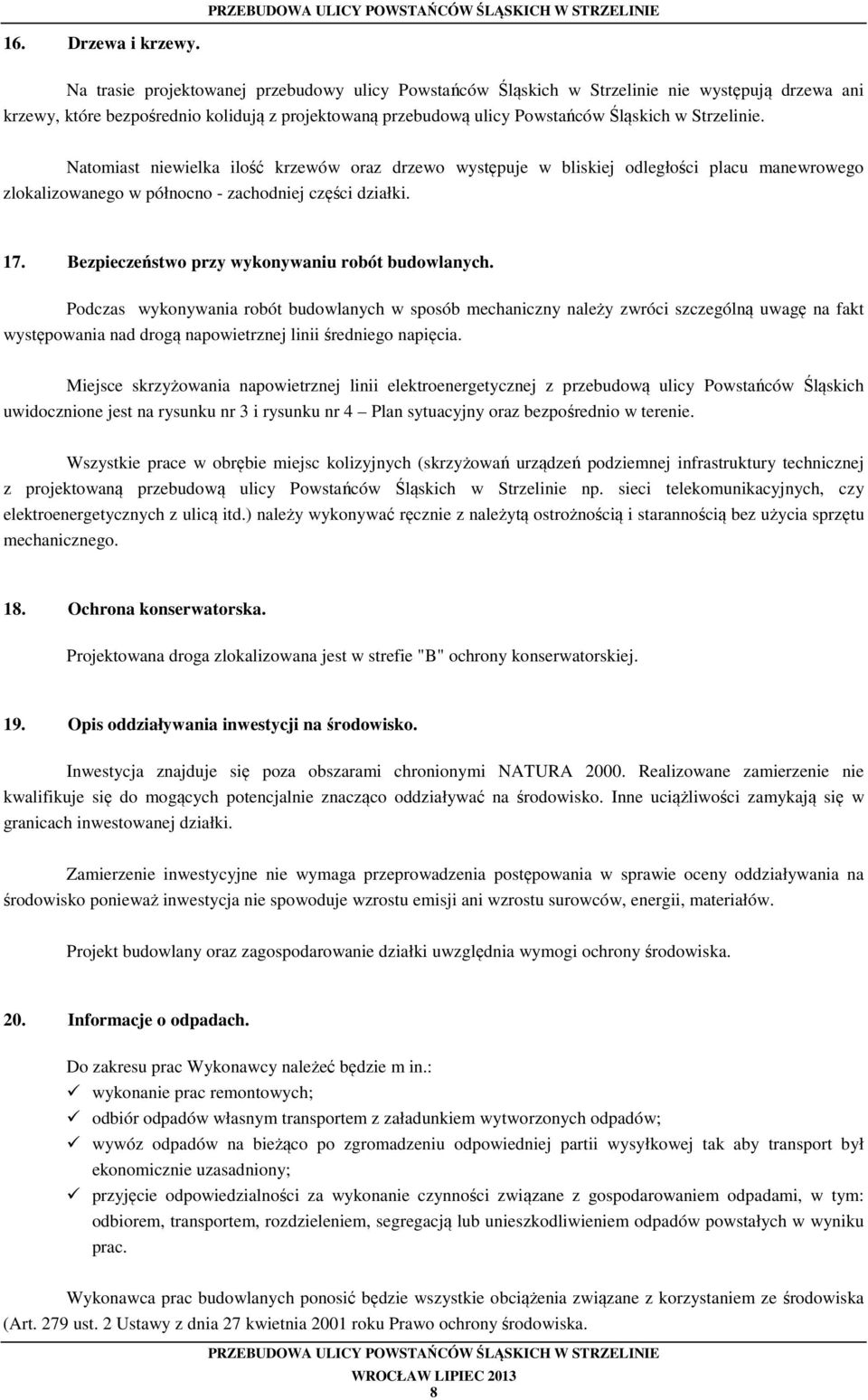

8 16. Drzewa i krzewy. Na trasie projektowanej przebudowy ulicy Powstańców Śląskich w Strzelinie nie występują drzewa ani krzewy, które bezpośrednio kolidują z projektowaną przebudową ulicy Powstańców Śląskich w Strzelinie. Natomiast niewielka ilość krzewów oraz drzewo występuje w bliskiej odległości placu manewrowego zlokalizowanego w północno - zachodniej części działki. 17. Bezpieczeństwo przy wykonywaniu robót budowlanych. Podczas wykonywania robót budowlanych w sposób mechaniczny należy zwróci szczególną uwagę na fakt występowania nad drogą napowietrznej linii średniego napięcia. Miejsce skrzyżowania napowietrznej linii elektroenergetycznej z przebudową ulicy Powstańców Śląskich uwidocznione jest na rysunku nr 3 i rysunku nr 4 Plan sytuacyjny oraz bezpośrednio w terenie. Wszystkie prace w obrębie miejsc kolizyjnych (skrzyżowań urządzeń podziemnej infrastruktury technicznej z projektowaną przebudową ulicy Powstańców Śląskich w Strzelinie np. sieci telekomunikacyjnych, czy elektroenergetycznych z ulicą itd.) należy wykonywać ręcznie z należytą ostrożnością i starannością bez użycia sprzętu mechanicznego. 18. Ochrona konserwatorska. Projektowana droga zlokalizowana jest w strefie "B" ochrony konserwatorskiej. 19. Opis oddziaływania inwestycji na środowisko. Inwestycja znajduje się poza obszarami chronionymi NATURA Realizowane zamierzenie nie kwalifikuje się do mogących potencjalnie znacząco oddziaływać na środowisko. Inne uciążliwości zamykają się w granicach inwestowanej działki. Zamierzenie inwestycyjne nie wymaga przeprowadzenia postępowania w sprawie oceny oddziaływania na środowisko ponieważ inwestycja nie spowoduje wzrostu emisji ani wzrostu surowców, energii, materiałów. Projekt budowlany oraz zagospodarowanie działki uwzględnia wymogi ochrony środowiska. 20. Informacje o odpadach. Do zakresu prac Wykonawcy należeć będzie m in.: wykonanie prac remontowych; odbiór odpadów własnym transportem z załadunkiem wytworzonych odpadów; wywóz odpadów na bieżąco po zgromadzeniu odpowiedniej partii wysyłkowej tak aby transport był ekonomicznie uzasadniony; przyjęcie odpowiedzialności za wykonanie czynności związane z gospodarowaniem odpadami, w tym: odbiorem, transportem, rozdzieleniem, segregacją lub unieszkodliwieniem odpadów powstałych w wyniku prac. Wykonawca prac budowlanych ponosić będzie wszystkie obciążenia związane z korzystaniem ze środowiska (Art. 279 ust. 2 Ustawy z dnia 27 kwietnia 2001 roku Prawo ochrony środowiska. 8

9 21. Klauzula o wyrażeniu zgody na nieistotne odstępstwa w projekcie. W związku z art. 36a ust. 6 prawa budowlanego projektant dopuszcza nieistotne odstępstwa od niniejszego projektu budowlanego, które muszą być uzgodnione z autorem w/w opracowania. 22. Warunki BHP. Wszystkie prace należy prowadzić ze ścisłym zachowanie warunków BHP, tj.: a) Dz. U nr 151, poz Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002r. w sprawie szczegółowego zakresu i form planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi. b) Dz. U nr 47 poz. 401 Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. c) BN-83/ Roboty ziemne wykopy otwarte pod przewody wodno-kanalizacyjne. d) PN-68/B Roboty ziemne budowlane. e) Wykopy powinny być zabezpieczone przed dostępem osób niepowołanych oraz oznakowane. Na terenie budowy powinna się znajdować podręczna apteczka z wyposażeniem umożliwiającym udzielenie pierwszej pomocy w razie wypadku. 23. Uwagi końcowe. a) Przy wykonywaniu prac budowlanych należy zastosować się do wszystkich wydanych uzgodnień. b) Wszystkie prace w obrębie miejsc kolizyjnych należy wykonywać ręcznie z należytą ostrożnością i starannością bez użycia sprzętu mechanicznego. c) Prace instalacyjno-montażowe wynikające z niniejszego opracowania należy wykonać pod nadzorem osoby o odpowiednich kwalifikacjach, zgodnie z instrukcją opracowaną przez wykonawcę oraz zgodnie z wymaganiami BHP i warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. d) Wykonawca robót bierze pełną odpowiedzialność za szkody powstałe z uszkodzenia lub doprowadzenia do awarii jakiejkolwiek sieci infrastruktury technicznej a w razie uszkodzenia Właściciel sieci ma prawo do obciążenia Wykonawcy kosztami związanymi z usuwaniem zniszczenia uszkodzenia lub awarii.... (pieczęć i podpis projektanta) 9

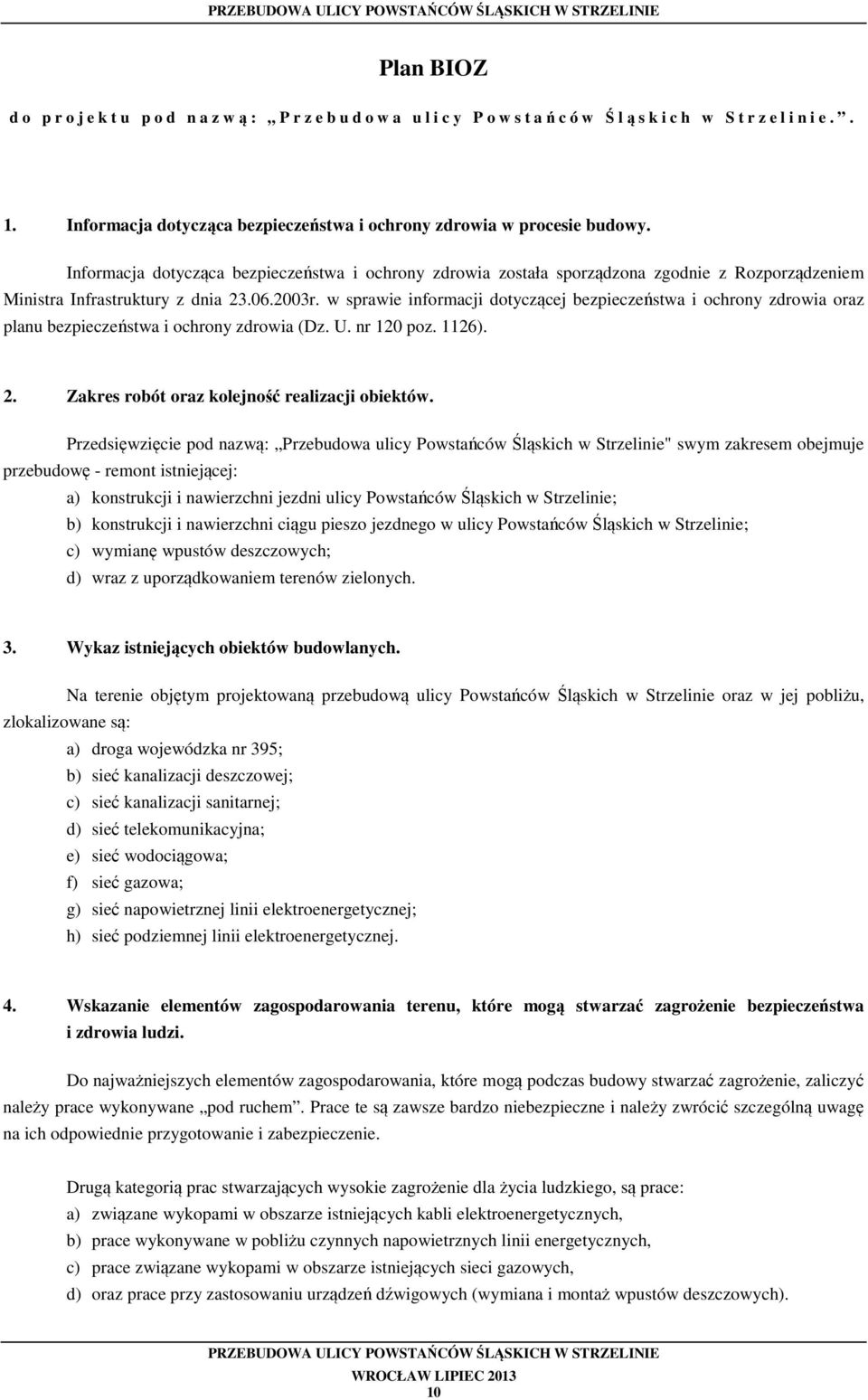

10 Plan BIOZ d o p r o j e k t u p o d n a z wą : P r z e b u d o w a u l i c y P o w s t ańców Śląskich w Strzelini e.. 1. Informacja dotycząca bezpieczeństwa i ochrony zdrowia w procesie budowy. Informacja dotycząca bezpieczeństwa i ochrony zdrowia została sporządzona zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120 poz. 1126). 2. Zakres robót oraz kolejność realizacji obiektów. Przedsięwzięcie pod nazwą: Przebudowa ulicy Powstańców Śląskich w Strzelinie" swym zakresem obejmuje przebudowę - remont istniejącej: a) konstrukcji i nawierzchni jezdni ulicy Powstańców Śląskich w Strzelinie; b) konstrukcji i nawierzchni ciągu pieszo jezdnego w ulicy Powstańców Śląskich w Strzelinie; c) wymianę wpustów deszczowych; d) wraz z uporządkowaniem terenów zielonych. 3. Wykaz istniejących obiektów budowlanych. Na terenie objętym projektowaną przebudową ulicy Powstańców Śląskich w Strzelinie oraz w jej pobliżu, zlokalizowane są: a) droga wojewódzka nr 395; b) sieć kanalizacji deszczowej; c) sieć kanalizacji sanitarnej; d) sieć telekomunikacyjna; e) sieć wodociągowa; f) sieć gazowa; g) sieć napowietrznej linii elektroenergetycznej; h) sieć podziemnej linii elektroenergetycznej. 4. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Do najważniejszych elementów zagospodarowania, które mogą podczas budowy stwarzać zagrożenie, zaliczyć należy prace wykonywane pod ruchem. Prace te są zawsze bardzo niebezpieczne i należy zwrócić szczególną uwagę na ich odpowiednie przygotowanie i zabezpieczenie. Drugą kategorią prac stwarzających wysokie zagrożenie dla życia ludzkiego, są prace: a) związane wykopami w obszarze istniejących kabli elektroenergetycznych, b) prace wykonywane w pobliżu czynnych napowietrznych linii energetycznych, c) prace związane wykopami w obszarze istniejących sieci gazowych, d) oraz prace przy zastosowaniu urządzeń dźwigowych (wymiana i montaż wpustów deszczowych). 10

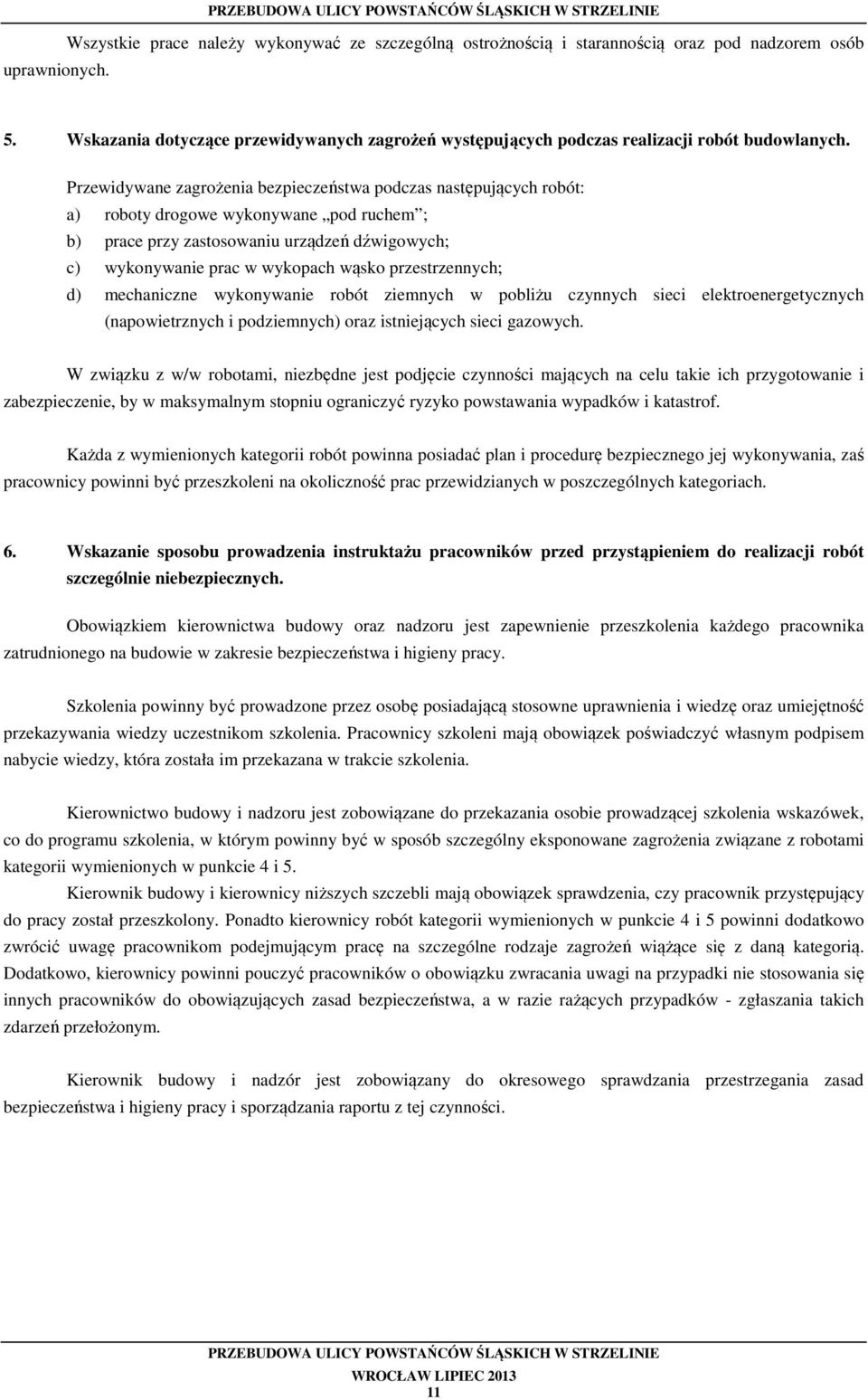

11 uprawnionych. Wszystkie prace należy wykonywać ze szczególną ostrożnością i starannością oraz pod nadzorem osób 5. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. Przewidywane zagrożenia bezpieczeństwa podczas następujących robót: a) roboty drogowe wykonywane pod ruchem ; b) prace przy zastosowaniu urządzeń dźwigowych; c) wykonywanie prac w wykopach wąsko przestrzennych; d) mechaniczne wykonywanie robót ziemnych w pobliżu czynnych sieci elektroenergetycznych (napowietrznych i podziemnych) oraz istniejących sieci gazowych. W związku z w/w robotami, niezbędne jest podjęcie czynności mających na celu takie ich przygotowanie i zabezpieczenie, by w maksymalnym stopniu ograniczyć ryzyko powstawania wypadków i katastrof. Każda z wymienionych kategorii robót powinna posiadać plan i procedurę bezpiecznego jej wykonywania, zaś pracownicy powinni być przeszkoleni na okoliczność prac przewidzianych w poszczególnych kategoriach. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Obowiązkiem kierownictwa budowy oraz nadzoru jest zapewnienie przeszkolenia każdego pracownika zatrudnionego na budowie w zakresie bezpieczeństwa i higieny pracy. Szkolenia powinny być prowadzone przez osobę posiadającą stosowne uprawnienia i wiedzę oraz umiejętność przekazywania wiedzy uczestnikom szkolenia. Pracownicy szkoleni mają obowiązek poświadczyć własnym podpisem nabycie wiedzy, która została im przekazana w trakcie szkolenia. Kierownictwo budowy i nadzoru jest zobowiązane do przekazania osobie prowadzącej szkolenia wskazówek, co do programu szkolenia, w którym powinny być w sposób szczególny eksponowane zagrożenia związane z robotami kategorii wymienionych w punkcie 4 i 5. Kierownik budowy i kierownicy niższych szczebli mają obowiązek sprawdzenia, czy pracownik przystępujący do pracy został przeszkolony. Ponadto kierownicy robót kategorii wymienionych w punkcie 4 i 5 powinni dodatkowo zwrócić uwagę pracownikom podejmującym pracę na szczególne rodzaje zagrożeń wiążące się z daną kategorią. Dodatkowo, kierownicy powinni pouczyć pracowników o obowiązku zwracania uwagi na przypadki nie stosowania się innych pracowników do obowiązujących zasad bezpieczeństwa, a w razie rażących przypadków - zgłaszania takich zdarzeń przełożonym. Kierownik budowy i nadzór jest zobowiązany do okresowego sprawdzania przestrzegania zasad bezpieczeństwa i higieny pracy i sporządzania raportu z tej czynności. 11

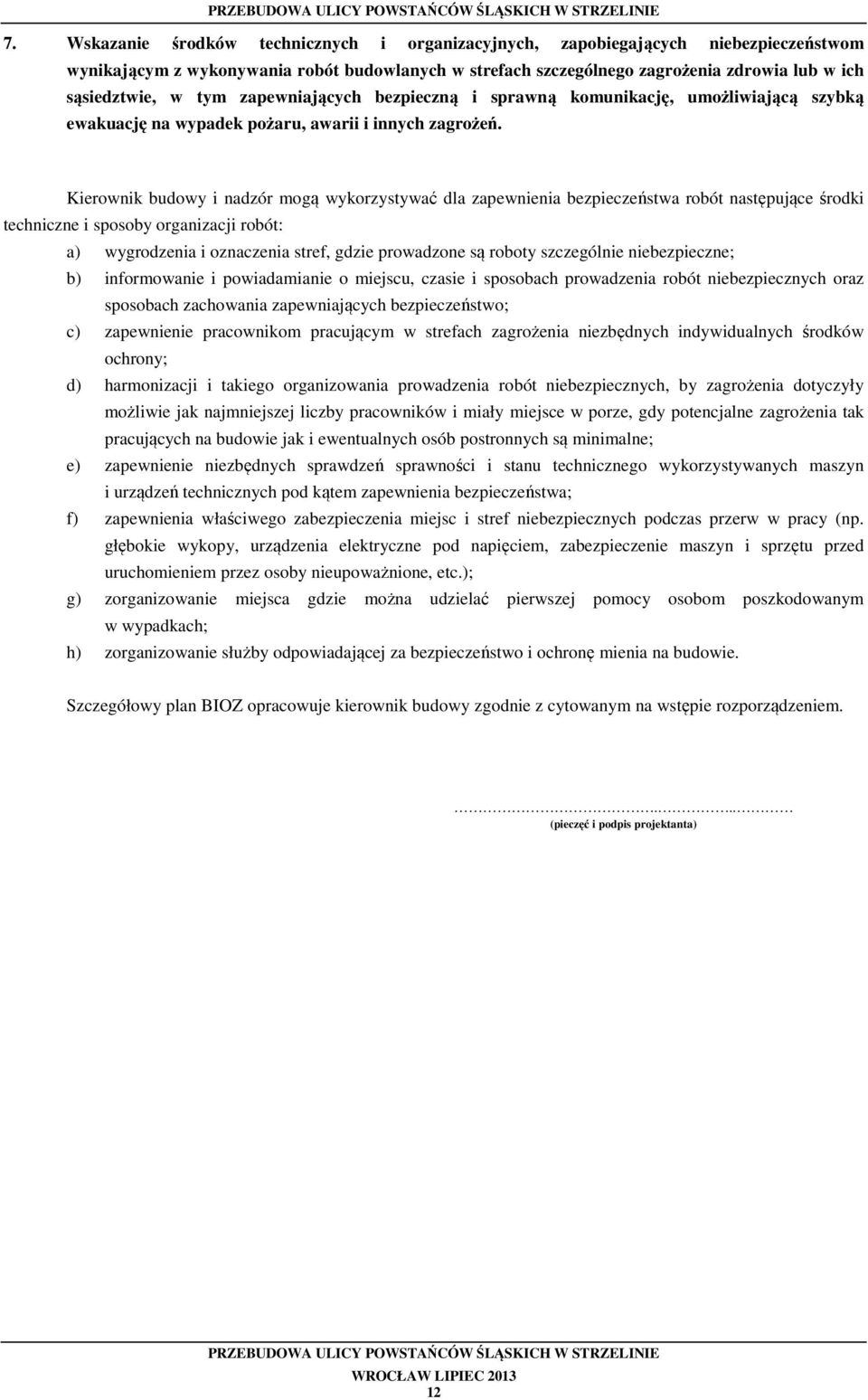

12 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Kierownik budowy i nadzór mogą wykorzystywać dla zapewnienia bezpieczeństwa robót następujące środki techniczne i sposoby organizacji robót: a) wygrodzenia i oznaczenia stref, gdzie prowadzone są roboty szczególnie niebezpieczne; b) informowanie i powiadamianie o miejscu, czasie i sposobach prowadzenia robót niebezpiecznych oraz sposobach zachowania zapewniających bezpieczeństwo; c) zapewnienie pracownikom pracującym w strefach zagrożenia niezbędnych indywidualnych środków ochrony; d) harmonizacji i takiego organizowania prowadzenia robót niebezpiecznych, by zagrożenia dotyczyły możliwie jak najmniejszej liczby pracowników i miały miejsce w porze, gdy potencjalne zagrożenia tak pracujących na budowie jak i ewentualnych osób postronnych są minimalne; e) zapewnienie niezbędnych sprawdzeń sprawności i stanu technicznego wykorzystywanych maszyn i urządzeń technicznych pod kątem zapewnienia bezpieczeństwa; f) zapewnienia właściwego zabezpieczenia miejsc i stref niebezpiecznych podczas przerw w pracy (np. głębokie wykopy, urządzenia elektryczne pod napięciem, zabezpieczenie maszyn i sprzętu przed uruchomieniem przez osoby nieupoważnione, etc.); g) zorganizowanie miejsca gdzie można udzielać pierwszej pomocy osobom poszkodowanym w wypadkach; h) zorganizowanie służby odpowiadającej za bezpieczeństwo i ochronę mienia na budowie. Szczegółowy plan BIOZ opracowuje kierownik budowy zgodnie z cytowanym na wstępie rozporządzeniem.... (pieczęć i podpis projektanta) 12

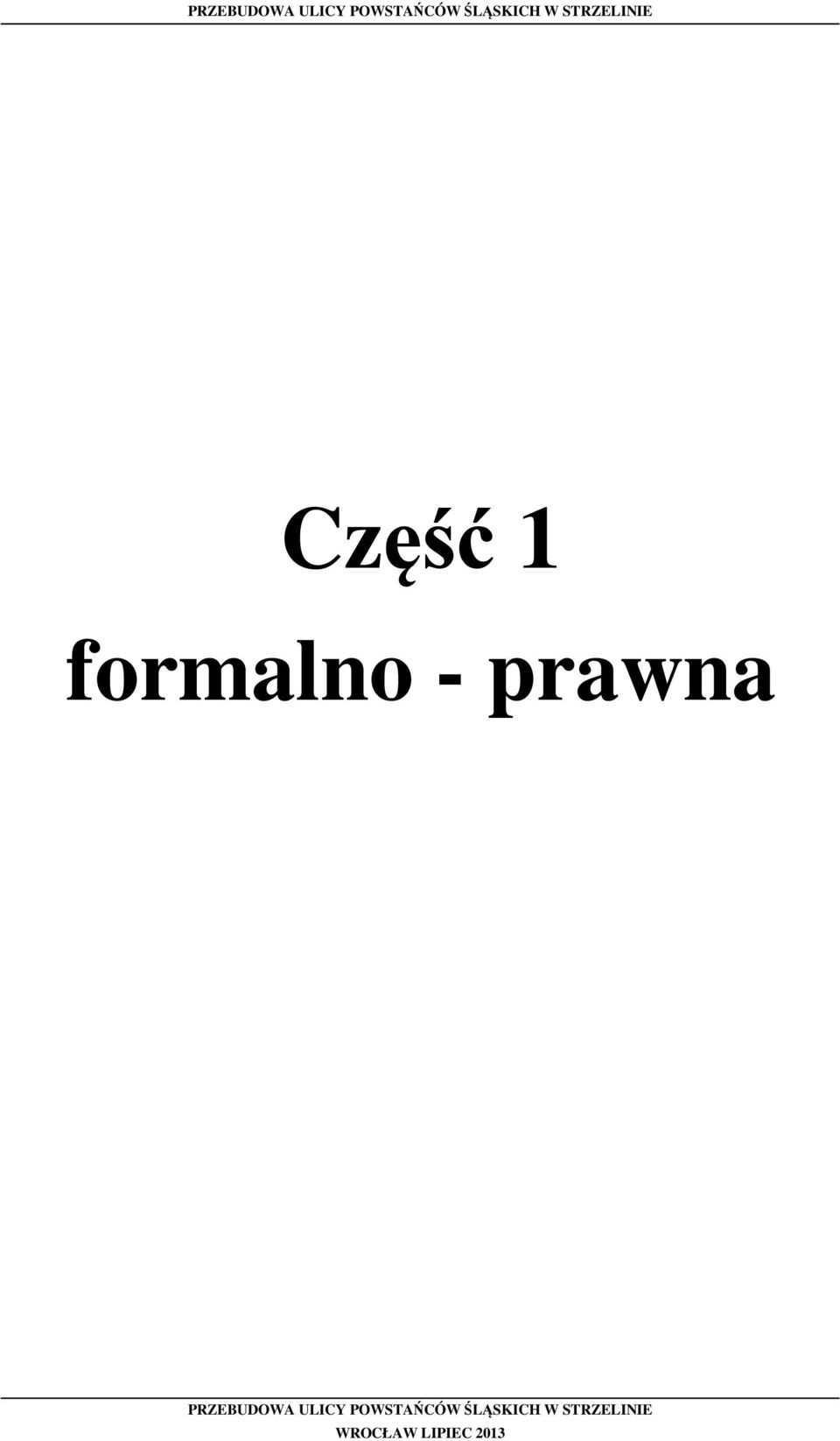

13 Część 1 formalno - prawna

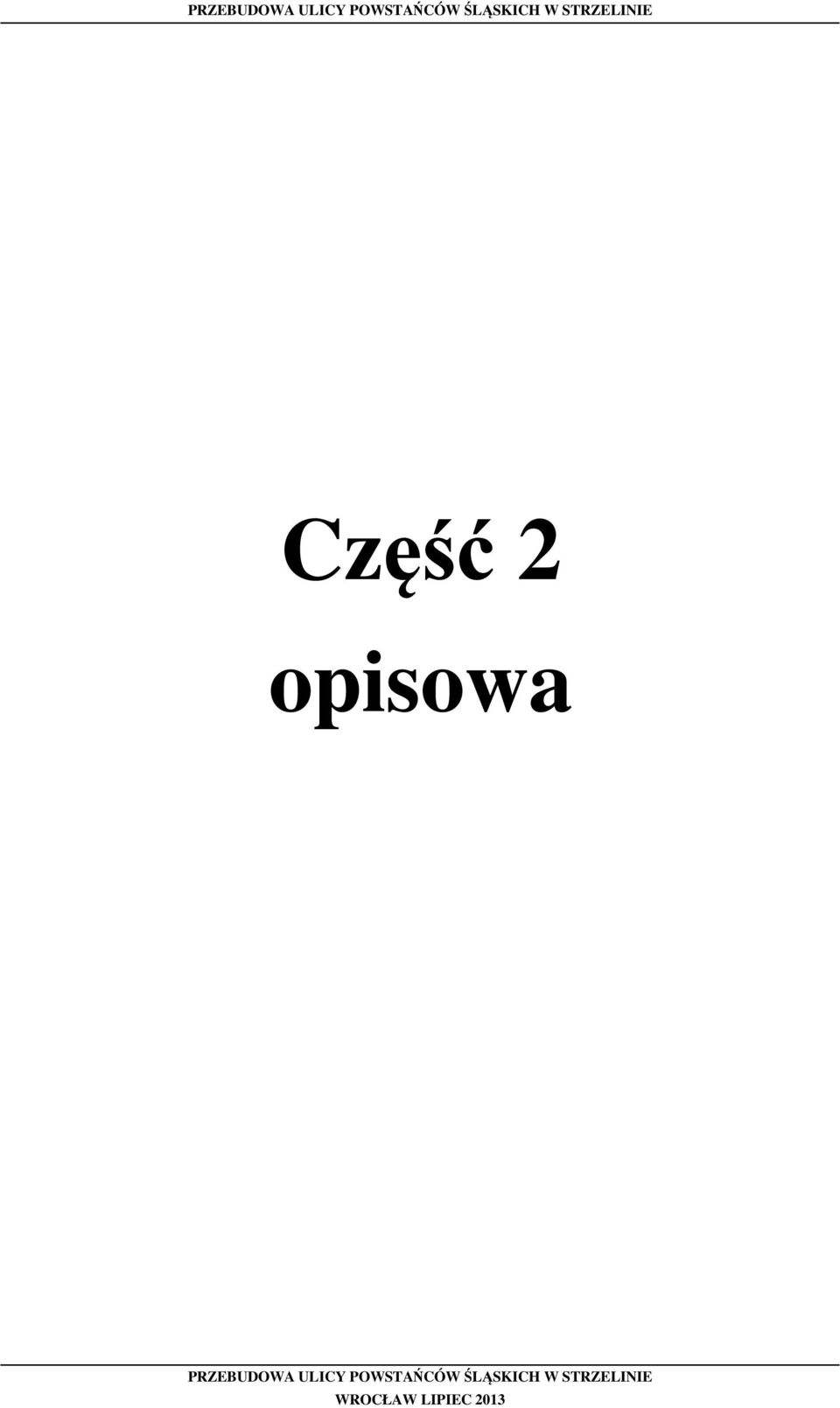

14 Część 2 opisowa

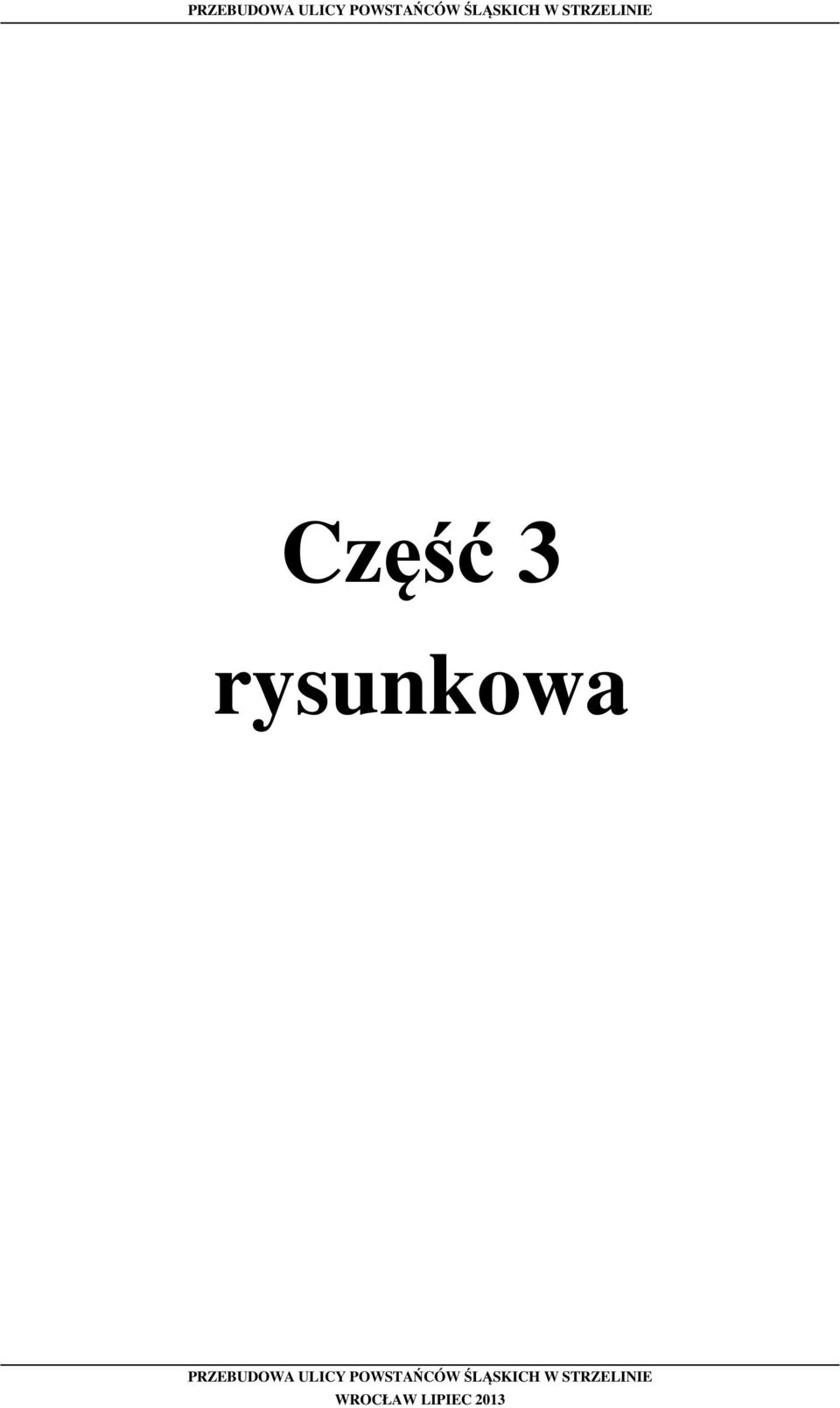

15 Część 3 rysunkowa
