1 SZCZECIN, UL. BUDZISZYŃSKA 51/9A, tel/fax (091) , tel. kom ᖧ叧, Ż ᐗ吗 Ą ᐗ吗 Ą Ą ᐗ吗 OBIEKT: ᐗ吗 Ą ᐗ吗 ᐗ吗 ᐗ吗, ᐗ吗 ᐗ吗 ᐗ吗 ᐗ吗吗吗 ᐗ吗 ᆇ咇ᐗ吗 ADRES: ᐗ吗 F, 吗 ᐗ吗 27 吗 ᐗ吗 15/3, 50 INWESTOR:, 吗ᐗ吗 ᐗ吗吗 ᐗ吗 F, 吗 ᐗ吗 27 BRANŻA: ARCHITEKTURA PROJEKTANT: AUTOR PROJEKTU ᐗ吗 mg nż 吗吗 ᆇ咇ᆇ咇ᆇ咇 ᆇ咇ᆇ咇ᆇ咇 ᆇ咇ᆇ咇吗 ᆇ咇ᆇ咇ᆇ咇吗 n ᆇ咇ᆇ咇/ ᆇ咇/ᆇ咇0 OPRACOWALI: mg nż 吗吗 n ᐗ吗ᐧ嘧ᆇ咇ᆇ咇 mg nż 吗吗 n nᆇ咇ᆇ咇ᆇ咇 ᆇ咇 ᆇ咇 SZCZECIN, LUTY 2009

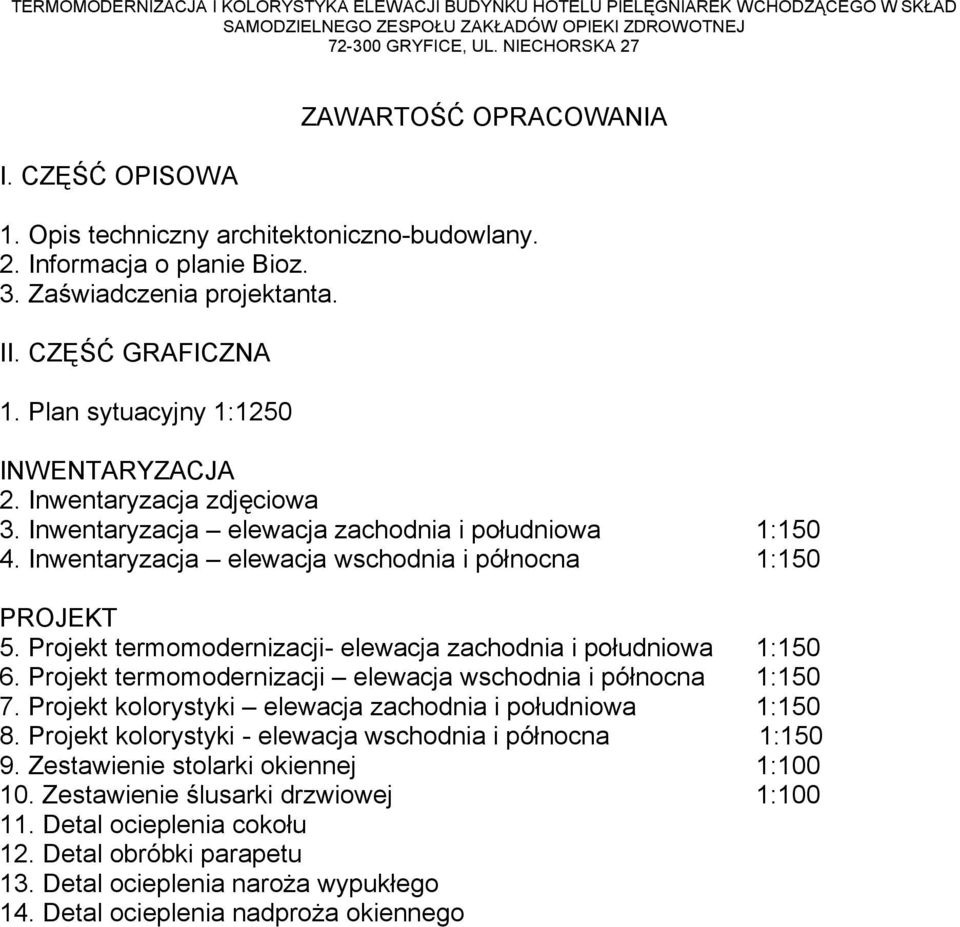

2 I. CZĘŚĆ OPISOWA ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny architektoniczno-budowlany. 2. Informacja o planie Bioz. 3. Zaświadczenia projektanta. II. CZĘŚĆ GRAFICZNA 1. Plan sytuacyjny 1:1250 INWENTARYZACJA 2. Inwentaryzacja zdjęciowa 3. Inwentaryzacja elewacja zachodnia i południowa 1: Inwentaryzacja elewacja wschodnia i północna 1:150 PROJEKT 5. Projekt termomodernizacji- elewacja zachodnia i południowa 1: Projekt termomodernizacji elewacja wschodnia i północna 1: Projekt kolorystyki elewacja zachodnia i południowa 1: Projekt kolorystyki - elewacja wschodnia i północna 1: Zestawienie stolarki okiennej 1: Zestawienie ślusarki drzwiowej 1: Detal ocieplenia cokołu 12. Detal obróbki parapetu 13. Detal ocieplenia naroża wypukłego 14. Detal ocieplenia nadproża okiennego

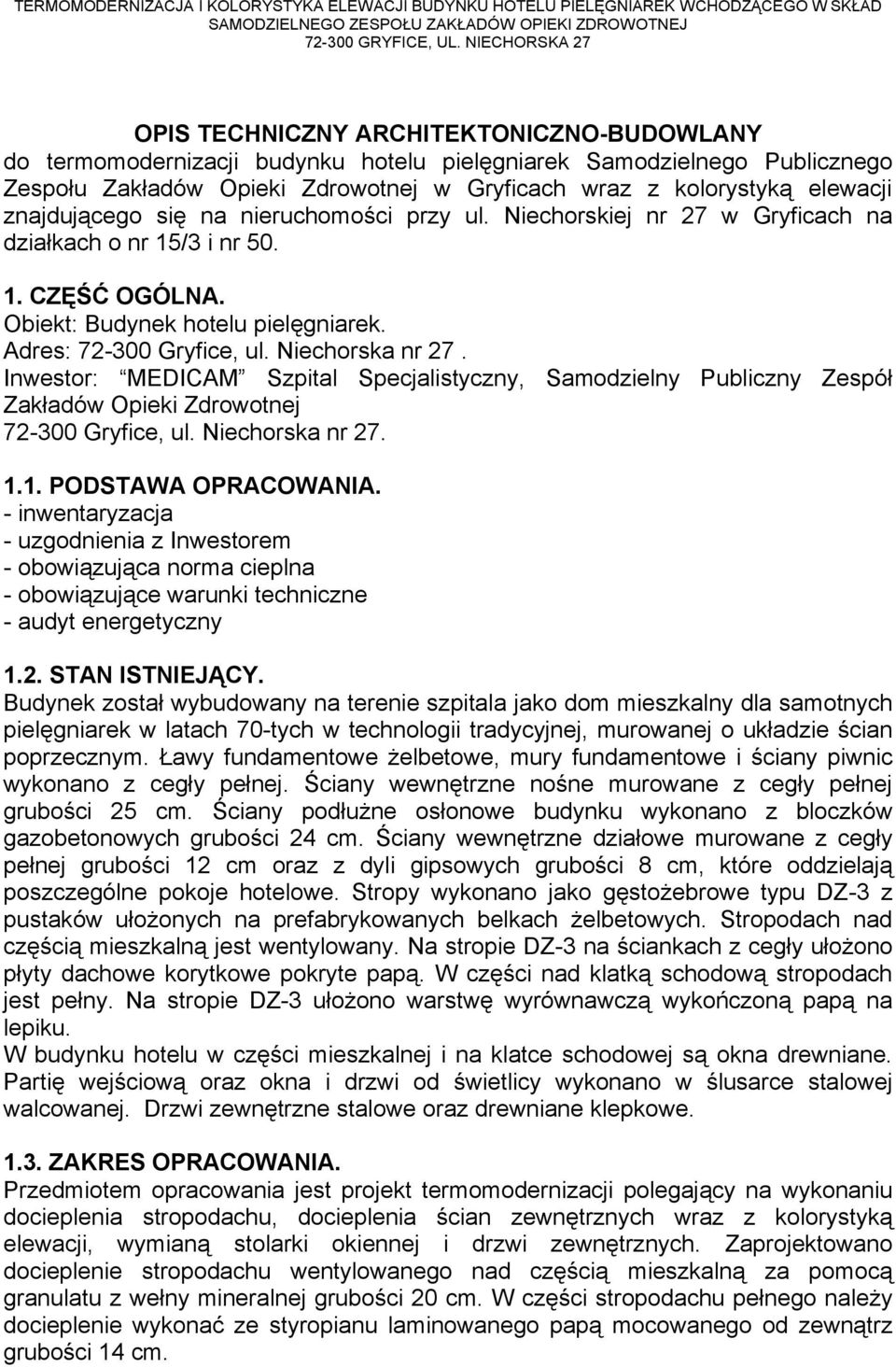

3 ᐗ吗 ᐗ吗 - do termomodernizacji budynku hotelu pielęgniarek Samodzielnego Publicznego Zespołu Zakładów Opieki Zdrowotnej w Gryficach wraz z kolorystyką elewacji znajdującego się na nieruchomości przy ul. Niechorskiej nr 27 w Gryficach na działkach o nr 15/3 i nr 吗 ᆇ咇ᖧ叧Ć ᐗ吗吗吗 Obiekt: Budynek hotelu pielęgniarek. Adres: Gryfice, ul. Niechorska nr 27. Inwestor: MEDICAM Szpital Specjalistyczny, Samodzielny Publiczny Zespół Zakładów Opieki Zdrowotnej Gryfice, ul. Niechorska nr 吗1 吗吗 - inwentaryzacja - uzgodnienia z Inwestorem - obowiązująca norma cieplna - obowiązujące warunki techniczne - audyt energetyczny 1 吗2 吗 Ą 吗 Budynek został wybudowany na terenie szpitala jako dom mieszkalny dla samotnych pielęgniarek w latach 70-tych w technologii tradycyjnej, murowanej o układzie ścian poprzecznym. Ławy fundamentowe żelbetowe, mury fundamentowe i ściany piwnic wykonano z cegły pełnej. Ściany wewnętrzne nośne murowane z cegły pełnej grubości 25 cm. Ściany podłużne osłonowe budynku wykonano z bloczków gazobetonowych grubości 24 cm. Ściany wewnętrzne działowe murowane z cegły pełnej grubości 12 cm oraz z dyli gipsowych grubości 8 cm, które oddzielają poszczególne pokoje hotelowe. Stropy wykonano jako gęstożebrowe typu DZ-3 z pustaków ułożonych na prefabrykowanych belkach żelbetowych. Stropodach nad częścią mieszkalną jest wentylowany. Na stropie DZ-3 na ściankach z cegły ułożono płyty dachowe korytkowe pokryte papą. W części nad klatką schodową stropodach jest pełny. Na stropie DZ-3 ułożono warstwę wyrównawczą wykończoną papą na lepiku. W budynku hotelu w części mieszkalnej i na klatce schodowej są okna drewniane. Partię wejściową oraz okna i drzwi od świetlicy wykonano w ślusarce stalowej walcowanej. Drzwi zewnętrzne stalowe oraz drewniane klepkowe. 1 吗3 吗吗 Przedmiotem opracowania jest projekt termomodernizacji polegający na wykonaniu docieplenia stropodachu, docieplenia ścian zewnętrznych wraz z kolorystyką elewacji, wymianą stolarki okiennej i drzwi zewnętrznych. Zaprojektowano docieplenie stropodachu wentylowanego nad częścią mieszkalną za pomocą granulatu z wełny mineralnej grubości 20 cm. W części stropodachu pełnego należy docieplenie wykonać ze styropianu laminowanego papą mocowanego od zewnątrz grubości 14 cm.

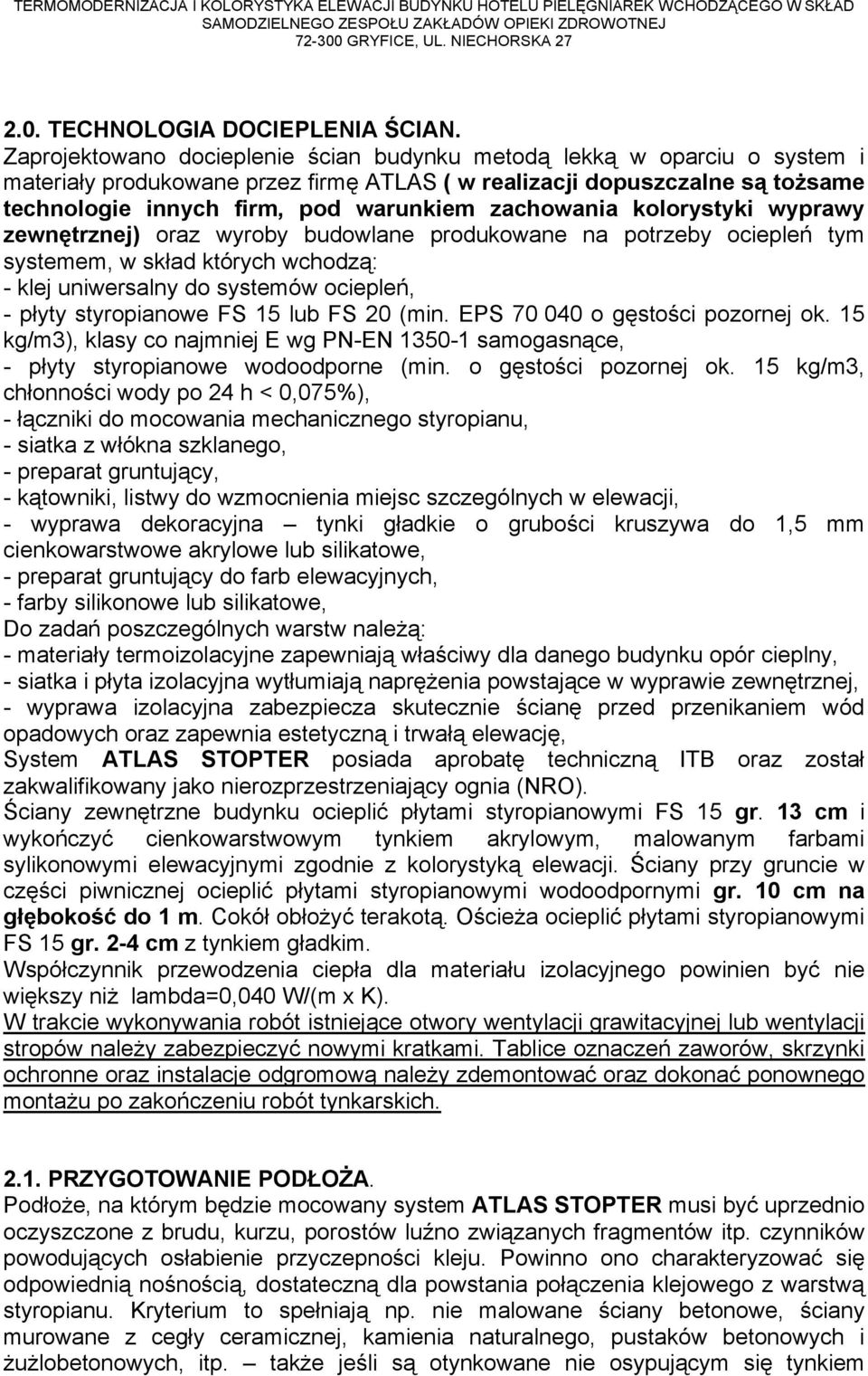

4 2 吗0 吗 ᐗ吗 ᐗ吗 ᖧ叧吗 Zaprojektowano docieplenie ścian budynku metodą lekką w oparciu o system i materiały produkowane przez firmę ATLAS ᐧ嘧 ᆇ咇 ᐧ嘧 ᆇ咇 ᐧ嘧 ᆇ咇ᆇ咇ᆇ咇ᆇ咇ᆇ咇ᆇ咇 ᆇ咇 ᐧ嘧n ᆇ咇噷 ᆇ咇żᆇ咇 m nᆇ咇ᐧ嘧ᆇ咇g nny f m, ᆇ咇ᆇ咇ᆇ咇 ᆇ咇 ᆇ咇n m ᆇ咇 ᆇ咇ᆇ咇 n ᆇ咇ᐧ嘧ᆇ咇 yᆇ咇 y ᆇ咇yᆇ咇 ᆇ咇y ᆇ咇 ᆇ咇nę ᆇ咇n ᐧ嘧噷 oraz wyroby budowlane produkowane na potrzeby ociepleń tym systemem, w skład których wchodzą: - klej uniwersalny do systemów ociepleń, - płyty styropianowe FS 15 lub FS 20 (min. EPS o gęstości pozornej ok. 15 kg/m3), klasy co najmniej E wg PN-EN samogasnące, - płyty styropianowe wodoodporne (min. o gęstości pozornej ok. 15 kg/m3, chłonności wody po 24 h < 0,075%), - łączniki do mocowania mechanicznego styropianu, - siatka z włókna szklanego, - preparat gruntujący, - kątowniki, listwy do wzmocnienia miejsc szczególnych w elewacji, - wyprawa dekoracyjna tynki gładkie o grubości kruszywa do 1,5 mm cienkowarstwowe akrylowe lub silikatowe, - preparat gruntujący do farb elewacyjnych, - farby silikonowe lub silikatowe, Do zadań poszczególnych warstw należą: - materiały termoizolacyjne zapewniają właściwy dla danego budynku opór cieplny, - siatka i płyta izolacyjna wytłumiają naprężenia powstające w wyprawie zewnętrznej, - wyprawa izolacyjna zabezpiecza skutecznie ścianę przed przenikaniem wód opadowych oraz zapewnia estetyczną i trwałą elewację, System posiada aprobatę techniczną ITB oraz został zakwalifikowany jako nierozprzestrzeniający ognia (NRO). Ściany zewnętrzne budynku ocieplić płytami styropianowymi FS 15 g. 13 m i wykończyć cienkowarstwowym tynkiem akrylowym, malowanym farbami sylikonowymi elewacyjnymi zgodnie z kolorystyką elewacji. Ściany przy gruncie w części piwnicznej ocieplić płytami styropianowymi wodoodpornymi g 吗 10 m n gᐧ嘧ęᆇ咇ᆇ咇 ᆇ咇ᖷ囇ć ᆇ咇ᆇ咇 1 m. Cokół obłożyć terakotą. Ościeża ocieplić płytami styropianowymi FS 15 g 吗 2-ᖷ囇 m z tynkiem gładkim. Współczynnik przewodzenia ciepła dla materiału izolacyjnego powinien być nie większy niż lambda=0,040 W/(m x K). W trakcie wykonywania robót istniejące otwory wentylacji grawitacyjnej lub wentylacji stropów należy zabezpieczyć nowymi kratkami. Tablice oznaczeń zaworów, skrzynki ochronne oraz instalacje odgromową należy zdemontować oraz dokonać ponownego montażu po zakończeniu robót tynkarskich. 2 吗1 吗 ᐗ吗 ᐗ吗 Ż. Podłoże, na którym będzie mocowany system musi być uprzednio oczyszczone z brudu, kurzu, porostów luźno związanych fragmentów itp. czynników powodujących osłabienie przyczepności kleju. Powinno ono charakteryzować się odpowiednią nośnością, dostateczną dla powstania połączenia klejowego z warstwą styropianu. Kryterium to spełniają np. nie malowane ściany betonowe, ściany murowane z cegły ceramicznej, kamienia naturalnego, pustaków betonowych i żużlobetonowych, itp. także jeśli są otynkowane nie osypującym się tynkiem

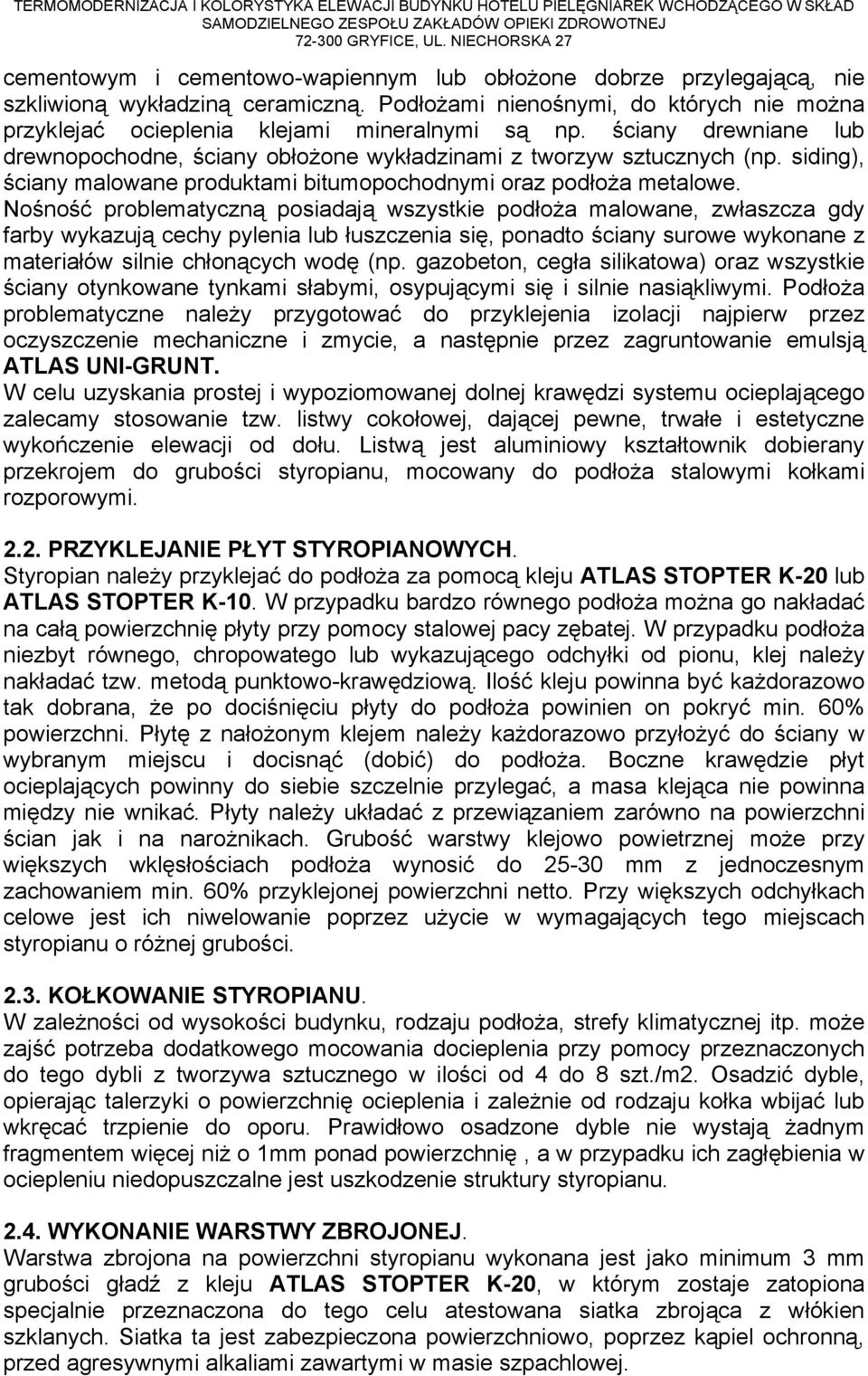

5 cementowym i cementowo-wapiennym lub obłożone dobrze przylegającą, nie szkliwioną wykładziną ceramiczną. Podłożami nienośnymi, do których nie można przyklejać ocieplenia klejami mineralnymi są np. ściany drewniane lub drewnopochodne, ściany obłożone wykładzinami z tworzyw sztucznych (np. siding), ściany malowane produktami bitumopochodnymi oraz podłoża metalowe. Nośność problematyczną posiadają wszystkie podłoża malowane, zwłaszcza gdy farby wykazują cechy pylenia lub łuszczenia się, ponadto ściany surowe wykonane z materiałów silnie chłonących wodę (np. gazobeton, cegła silikatowa) oraz wszystkie ściany otynkowane tynkami słabymi, osypującymi się i silnie nasiąkliwymi. Podłoża problematyczne należy przygotować do przyklejenia izolacji najpierw przez oczyszczenie mechaniczne i zmycie, a następnie przez zagruntowanie emulsją -ᐗ吗吗 W celu uzyskania prostej i wypoziomowanej dolnej krawędzi systemu ocieplającego zalecamy stosowanie tzw. listwy cokołowej, dającej pewne, trwałe i estetyczne wykończenie elewacji od dołu. Listwą jest aluminiowy kształtownik dobierany przekrojem do grubości styropianu, mocowany do podłoża stalowymi kołkami rozporowymi. 2 吗2 吗 ᐗ吗 ᐗ吗. Styropian należy przyklejać do podłoża za pomocą kleju -20 lub -10. W przypadku bardzo równego podłoża można go nakładać na całą powierzchnię płyty przy pomocy stalowej pacy zębatej. W przypadku podłoża niezbyt równego, chropowatego lub wykazującego odchyłki od pionu, klej należy nakładać tzw. metodą punktowo-krawędziową. Ilość kleju powinna być każdorazowo tak dobrana, że po dociśnięciu płyty do podłoża powinien on pokryć min. 60% powierzchni. Płytę z nałożonym klejem należy każdorazowo przyłożyć do ściany w wybranym miejscu i docisnąć (dobić) do podłoża. Boczne krawędzie płyt ocieplających powinny do siebie szczelnie przylegać, a masa klejąca nie powinna między nie wnikać. Płyty należy układać z przewiązaniem zarówno na powierzchni ścian jak i na narożnikach. Grubość warstwy klejowo powietrznej może przy większych wklęsłościach podłoża wynosić do mm z jednoczesnym zachowaniem min. 60% przyklejonej powierzchni netto. Przy większych odchyłkach celowe jest ich niwelowanie poprzez użycie w wymagających tego miejscach styropianu o różnej grubości. 2 吗3 吗 ᐗ吗. W zależności od wysokości budynku, rodzaju podłoża, strefy klimatycznej itp. może zajść potrzeba dodatkowego mocowania docieplenia przy pomocy przeznaczonych do tego dybli z tworzywa sztucznego w ilości od 4 do 8 szt./m2. Osadzić dyble, opierając talerzyki o powierzchnię ocieplenia i zależnie od rodzaju kołka wbijać lub wkręcać trzpienie do oporu. Prawidłowo osadzone dyble nie wystają żadnym fragmentem więcej niż o 1mm ponad powierzchnię, a w przypadku ich zagłębienia w ociepleniu niedopuszczalne jest uszkodzenie struktury styropianu. 2 吗ᖷ囇吗. Warstwa zbrojona na powierzchni styropianu wykonana jest jako minimum 3 mm grubości gładź z kleju -20, w którym zostaje zatopiona specjalnie przeznaczona do tego celu atestowana siatka zbrojąca z włókien szklanych. Siatka ta jest zabezpieczona powierzchniowo, poprzez kąpiel ochronną, przed agresywnymi alkaliami zawartymi w masie szpachlowej.

6 Pracę należy rozpoczynać od wymieszania kleju z wodą w sposób identyczny jak do przyklejania styropianu. Przygotowany materiał należy naciągać na ścianę z jednoczesnym formatowaniem jego powierzchni pacą zębatą 10/12 mm w bruzdy. Nałożony klej zachowuje odpowiednią plastyczność przez około minut w zależności od temperatury i wilgotności względnej powietrza. Dlatego należy unikać pracy przy bezpośrednim nasłonecznieniu i silnym wietrze. W tak naniesionym kleju należy zatopić i zaszpachlować na gładko siatką zbrojącą. Poszczególne pasma siatki układać pionowo lub poziomo z zakładem szerokości min. 5 cm. Minimalne otulenie siatki wynosi 1 mm. Niedopuszczalne jest pozostawienie, nawet miejscami siatki bez otulenia. NIE WOLNO wykonywać warstwy zbrojonej metodą zaszpachlowywania klejem uprzednio rozwieszonej na ociepleniu siatki! Po całkowitym wyschnięciu warstwy zbrojonej, tj. nie wcześniej niż po 2 dniach, można przystąpić do wykonywania podkładu tynkarskiego. 2 吗5 吗 ᐗ吗吗 ᐗ吗 ᐗ吗吗 Wyprawami w systemie dociepleń ATLAS STOPTER są cienkowarstwowe tynki strukturalne mineralne lub polimerowo-akrylowe. Poza indywidualnymi właściwościami różnią się one sposobem przygotowania materiału do pracy. ATLAS CERMIT N to cienkowarstwowy tynk strukturalny, przeznaczony do ręcznego wykonywania dekoracyjnych wypraw zewnętrznych i wewnętrznych. Można go stosować na wszystkich równych podłożach mineralnych takich jak: beton, gips, tynki cementowe, cementowo-wapienne, płyty gipsowo-kartonowe oraz na warstwach zbrojonych w systemach dociepleń ATLAS STOPTER. Czynności nakładania i fakturowania zarówno tynków mineralnych jak i polimerowych przebiegają jednakowo.mogą być prowadzone w temperaturach od +5 do +25 stopni C, przy unikaniu bezpośredniego nasłonecznienia, silnego wiatru oraz deszczu. Materiał należy naciągać na podłoże rozprowadzając go równomiernie w cienkiej warstwie przy pomocy pacy stalowej gładkiej. Nadmiar tynku ściągnąć również pacą stalową gładką do warstwy o grubości ziarna. Zdejmowany materiał odkładać do pojemnika roboczego. Po przemieszaniu nadaje się on do dalszego użycia. Wydobycie żądanej struktury tynku odbywa się przy pomocy płaskiej pacy z tworzywa sztucznego poprzez zatarcie lub zagładzenie świeżo nałożonego materiału. Tynki o strukturze rowkowej należy zacierać ruchami okrężnymi lub podłużnymi pionowymi albo poziomymi (zależnie od oczekiwanego rysunku), tynki o strukturze drobnego baranka wystarczy tylko zagładzić ruchami okrężnymi. Czas otwarty pracy (od naciągania do zafakturowania) dla cienkowarstwowych strukturalnych wypraw tynkarskich jest ograniczony i wynosi z reguły od 5 do 30 minut. Zależy głównie od temperatury powietrza i podłoża, wilgotności, nasłonecznienia oraz wiatru. Aby uniknąć powstawania widocznych cieni należy zwrócić uwagę na zakup towaru z jednakową datą produkcji. Przy wykonywaniu wyprawy elewacyjnej należy przestrzegać następujących warunków: - temperatura zewnętrzna od +5 do 25 stopni C, - pogoda bez opadów i silnego wiatru, - ściana nie może być nasłoneczniona,

7 3 吗0 吗 ᐗ吗 ᐗ吗 ᐗ吗吗吗 Docieplenie stropodachu pełnego, płaskiego w części budynku hotelu pielęgniarek istniejące pokrycie z papy asfaltowej należy rozebrać wraz z obróbkami blacharskimi oraz zdemontować instalację odgromową. Podłoże po rozebranym pokryciu wyrównać zaprawą cementową. Na wyrównanym podłożu ułożyć izolację cieplną z płyt styropianowych grubości 1ᖷ囇 m (min. EPS o gęstości pozornej ok. 20 kg/m3), laminowanych warstwami papy termozgrzewalnej posiadających atest NRO. Przy ogniomurach i kominach należy wkleić kliny. Obróbki blacharskie przy kominach, ścianach szczytowych i pasie okapowym należy należy wykonać zgodnie z zaleceniami producenta. Rynny i rury spustowe zaprojektowano z blachy cynkowotytanowej. Następnie ponownie wykonać instalację odgromową. Wykonanie docieplenia stropodachów wentylowanych nad częścią mieszkalną (g ᆇ咇ᆇ咇ᆇ咇ᖷ囇ć ᆇ咇 ᆇ咇 ᆇ咇y ᆇ咇ᆇ咇ᐧ嘧 yᐧ嘧n ᐧ嘧 20 m) wykonać metodą polegającą na wdmuchiwaniu materiałów izolacyjnych w postaci luźnej (granulat wełny mineralnej) za pomocą specjalistycznych urządzeń, gdzie nośnikiem materiału jest powietrze. Granulaty luźne strzępki wełny sprzedaje się w workach. Są impregnowane olejem mineralnym. Stosuje się je do izolacji trudno dostępnych miejsc, takich jak stropodachy wentylowane, ściany warstwowe, stropy drewniane czy stropy pod poddaszem nieużytkowym. Granulat rozprowadzany jest za pomocą specjalnych maszyn, a prawidłowo ułożony dokładnie wypełnia izolowane przestrzenie. Jego ciężar wynosi od 80 do 140 kg/m3. Granulat może być wdmuchiwany do przestrzeni wentylacyjnej przez nawiercone otwory technologiczne w dachu budynku, które są później zaślepiane, także przez kratki wentylacyjne w bocznych ścianach budynku lub od środka przez operatora znajdującego się wewnątrz przestrzeni stropodachu (o ile pozwala na to rozmiar przestrzeni wentylacyjnej). W trakcie układania izolacji należy dokonywać pomiarów kontrolnych grubości zasypu przyrządem opisanym w aneksie A, w normie EN Po wykonaniu zamknięcia powierzchni dachowej należy odtworzyć fragmenty pokrycia dachowego w miejscu wyciętych otworów technologicznych. Powierzchnia otworów wentylacyjnych przestrzeni stropodachu powinna odpowiadać wartościom uwzględnionym w PN-EN ISO Według tej normy dla słabo wentylowanej warstwy powietrza pole powierzchni otworów między warstwą powietrza a otoczeniem zewnętrznym powinno mieścić się w przedziale mm2 na 1 m2 powierzchni dachowej. Ze względu na duże opory dyfuzyjne pary wodnej, jakie posiadają betonowe stropy w dachach wentylowanych oraz bardzo wysoką paroprzepuszczalność granulatu, nie ma potrzeby stosowania filii paroizolacyjnej. Systemy dociepleń muszą posiadać aprobatę ITB, potwierdzającą cechy nierozprzestrzeniania ognia. ᖷ囇吗0 吗 ᆇ咇 Okna i drzwi w budynku należy wymienić na: - w części mieszkalnej i na kl. schodowej - okna z profili PCV o współczynniku U = 1,5 W/m2deg z nawiewnikami - partię wejściową do budynku oraz do świetlicy należy wymienić na drzwi i przeszklenia z profili aluminiowych o współczynniku U = 1,9 W/m2deg. Należy zastosować okna z profili co najmniej trzykomorowych z szybami zespolonymi. Kształt i wymiary okien i drzwi zewnętrznych zgodnie z zestawieniem stolarki i ślusarki.

8 Przed zamówieniem stolarki i ślusarki okiennej bezwzględnie dokonać pomiarów każdego okna celem uniknięcia zbędnych przeróbek ościeży. 5 吗0 吗, ᖧ叧, 吗 Parapety okienne wykonać z blachy ocynkowanej powlekanej grubości 0,55 mm dostosowane szerokością do zwiększonej o grubość ocieplenia ścian. Sposób montażu powinien uniemożliwiać podrywanie parapetów przez porywy wiatru. Obróbki blacharskie wykonać z blachy cynkowo-tytanowej gr. 0,55 mm, dostosowując do nowych grubości ścian winny wystawać poza lico ściany co najmniej 40 mm. Rynny i rury spustowe zaprojektowano z blachy cynkowo-tytanowej. ᆇ咇吗0 吗 ᖧ叧吗 Barierki wejściowe oczyścić, zagruntować i pomalować farbami antykorozyjnymi, brakujące elementy barierek uzupełnić. 7 吗0 吗 ᐗ吗 ᖧ叧吗 Podjazdy, posadzki i schody zewnętrzne wykonać z terakoty niepoślizgowej. ᆇ咇吗0 吗吗 Tynki zewnętrzne wykonać w oparciu o projektowaną kolorystykę elewacji pokazaną na załączonych rysunkach elewacji. Opracował: mgr inż. architekt Marek Roszkowski
