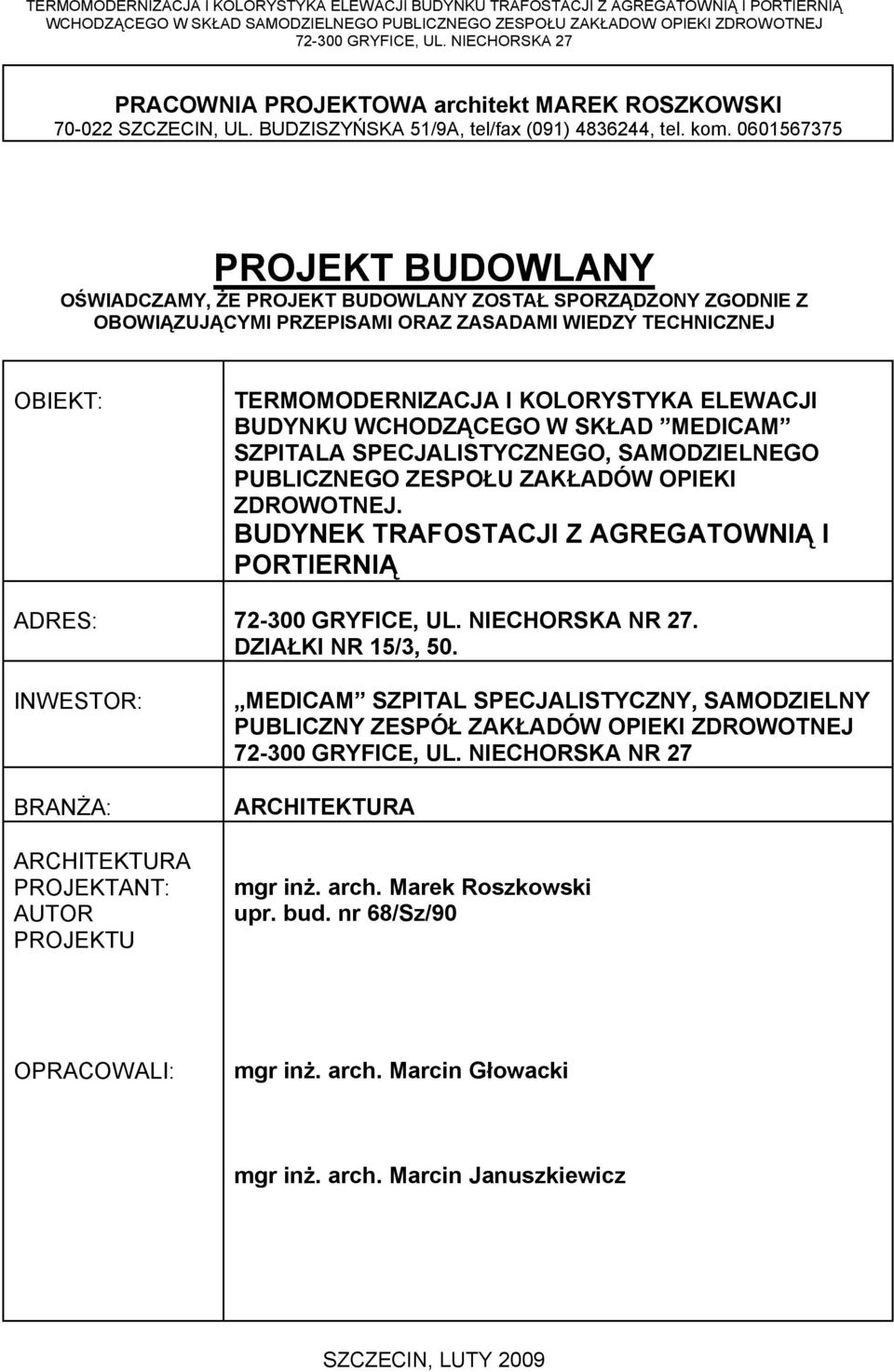

1 SZCZECIN, UL. BUDZISZYŃSKA 51/9A, tel/fax (091) , tel. kom ᖧ叧, Ż ᐗ吗 Ą ᐗ吗 Ą Ą ᐗ吗 OBIEKT: ᐗ吗 Ą ᐗ吗 ᐗ吗 ᐗ吗, ᐗ吗 ᐗ吗 ᐗ吗 ᐗ吗 ᐗ吗 ᐗ吗 Ą Ą ADRES: ᐗ吗, ᐗ吗 ᐗ吗, INWESTOR:, ᐗ吗 ᐗ吗 ᐗ吗, ᐗ吗 BRANŻA: ARCHITEKTURA PROJEKTANT: AUTOR PROJEKTU ᐗ吗吗吗吗啗 osz ows up bud 吗 68 z9 OPRACOWALI: 吗吗吗啗吗 ᐗ吗łow 吗吗吗啗吗吗usz w z SZCZECIN, LUTY 2009

2 I. CZĘŚĆ OPISOWA ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny architektoniczno-budowlany. 2. Informacja o planie Bioz. 3. Zaświadczenia projektanta. II. CZĘŚĆ GRAFICZNA 1. Plan sytuacyjny 1:1250 INWENTARYZACJA 2. Inwentaryzacja zdjęciowa 3. Inwentaryzacja elewacja południowa i wschodnia 1: Inwentaryzacja elewacja północna i zachodnia 1:100 PROJEKT 5. Projekt termomodernizacji elewacja południowa i wschodnia 1: Projekt termomodernizacji elewacja północna i zachodnia 1: Projekt kolorystyki elewacja południowa i wschodnia 1: Projekt kolorystyki - elewacja północna i zachodnia 1: Zestawienie stolarki i ślusarki okiennej oraz drzwiowej 10. Detal ocieplenia cokołu 11. Detal obróbki parapetu 12. Detal ocieplenia naroża wypukłego 13. Detal ocieplenia nadproża okiennego

3 ᐗ吗 ᐗ吗 do termomodernizacji budynku trafostacji z agregatownią i portiernią Samodzielnego Publicznego Zespołu Zakładów Opieki Zdrowotnej w Gryficach wraz z kolorystyką elewacji znajdującego się na nieruchomości przy ul. Niechorskiej nr 27 w Gryficach na działkach o nr 15/3 i nr 50. ᆇ嘧ᖧ叧Ć ᐗ吗 Obiekt: Budynek trafostacji z agregatownią i portiernią. Adres: Gryfice, ul. Niechorska nr 27. Inwestor: MEDICAM Szpital Specjalistyczny, Samodzielny Publiczny Zespół Zakładów Opieki Zdrowotnej Gryfice, ul. Niechorska nr inwentaryzacja - uzgodnienia z Inwestorem - obowiązująca norma cieplna - obowiązujące warunki techniczne - audyt energetyczny Ą Budynek został wybudowany na terenie szpitala w latach 70-tych w technologii tradycyjnej murowanej, w konstrukcji mieszanej. Fundamenty żelbetowe, ściany fundamentowe z cegły pełnej, a ściany zewnętrzne z cegły kratówki. Stropodach pełny kryty papą. Zadaszenie przed portiernią w konstrukcji żelbetowej opartej na słupkach stalowych. Drzwi zewnętrzne stalowe oraz drewniane klepkowe. Przedmiotem opracowania jest projekt termomodernizacji polegający na wykonaniu docieplenia stropodachu, docieplenia ścian zewnętrznych wraz z kolorystyką elewacji, wymianą stolarki okiennej i drzwi zewnętrznych. ᐗ吗 ᐗ吗 ᖧ叧 Zaprojektowano docieplenie ścian budynku metodą lekką w oparciu o system i materiały produkowane przez firmę ATLAS ᆇ嘧 w ᆇ嘧 z ᆇ嘧 dopusz z ᆇ嘧吗 s 噷 o 啗s 吗吗oᆇ嘧o 吗吗吗y f 吗, pod w u 吗吗 z ow 吗 oᆇ嘧o ys y wyp wy z w 吗ę z 吗 ᆇ嘧噷 oraz wyroby budowlane produkowane na potrzeby ociepleń tym systemem, w skład których wchodzą: - klej uniwersalny do systemów ociepleń, - płyty styropianowe FS 15 lub FS 20 (min. EPS o gęstości pozornej ok. 15 kg/m3), klasy co najmniej E wg PN-EN samogasnące, - płyty styropianowe wodoodporne (min. o gęstości pozornej ok. 15 kg/m3, chłonności wody po 24 h < 0,075%), - łączniki do mocowania mechanicznego styropianu, - siatka z włókna szklanego, - preparat gruntujący, - kątowniki, listwy do wzmocnienia miejsc szczególnych w elewacji, - wyprawa dekoracyjna tynki gładkie o grubości kruszywa do 1,5 mm cienkowarstwowe akrylowe lub silikatowe, - preparat gruntujący do farb elewacyjnych,

4 - farby silikonowe lub silikatowe, Do zadań poszczególnych warstw należą: - materiały termoizolacyjne zapewniają właściwy dla danego budynku opór cieplny, - siatka i płyta izolacyjna wytłumiają naprężenia powstające w wyprawie zewnętrznej, - wyprawa izolacyjna zabezpiecza skutecznie ścianę przed przenikaniem wód opadowych oraz zapewnia estetyczną i trwałą elewację, System posiada aprobatę techniczną ITB oraz został zakwalifikowany jako nierozprzestrzeniający ognia (NRO). Ściany zewnętrzne budynku ocieplić płytami styropianowymi FS 15 吗. 吗 i wykończyć cienkowarstwowym tynkiem akrylowym, malowanym farbami sylikonowymi elewacyjnymi zgodnie z kolorystyką elewacji. Cokół obłożyć terakotą. Ościeża ocieplić płytami styropianowymi FS 15 吗噷吗 z tynkiem gładkim. Współczynnik przewodzenia ciepła dla materiału izolacyjnego powinien być nie większy niż lambda=0,040 W/(m x K). W trakcie wykonywania robót istniejące otwory wentylacji grawitacyjnej należy zabezpieczyć nowymi kratkami. Tablice oznaczeń zaworów, skrzynki ochronne oraz instalacje odgromową należy zdemontować oraz dokonać ponownego montażu po zakończeniu robót tynkarskich. ᐗ吗 ᐗ吗 Ż. Podłoże, na którym będzie mocowany system musi być uprzednio oczyszczone z brudu, kurzu, porostów luźno związanych fragmentów itp. czynników powodujących osłabienie przyczepności kleju. Powinno ono charakteryzować się odpowiednią nośnością, dostateczną dla powstania połączenia klejowego z warstwą styropianu. Kryterium to spełniają np. nie malowane ściany betonowe, ściany murowane z cegły ceramicznej, kamienia naturalnego, pustaków betonowych i żużlobetonowych, itp. także jeśli są otynkowane nie osypującym się tynkiem cementowym i cementowo-wapiennym lub obłożone dobrze przylegającą, nie szkliwioną wykładziną ceramiczną. Podłożami nienośnymi, do których nie można przyklejać ocieplenia klejami mineralnymi są np. ściany drewniane lub drewnopochodne, ściany obłożone wykładzinami z tworzyw sztucznych (np. siding), ściany malowane produktami bitumopochodnymi oraz podłoża metalowe. Nośność problematyczną posiadają wszystkie podłoża malowane, zwłaszcza gdy farby wykazują cechy pylenia lub łuszczenia się, ponadto ściany surowe wykonane z materiałów silnie chłonących wodę (np. gazobeton, cegła silikatowa) oraz wszystkie ściany otynkowane tynkami słabymi, osypującymi się i silnie nasiąkliwymi. Podłoża problematyczne należy przygotować do przyklejenia izolacji najpierw przez oczyszczenie mechaniczne i zmycie, a następnie przez zagruntowanie emulsją ᐗ吗 W celu uzyskania prostej i wypoziomowanej dolnej krawędzi systemu ocieplającego zalecamy stosowanie tzw. listwy cokołowej, dającej pewne, trwałe i estetyczne wykończenie elewacji od dołu. Listwą jest aluminiowy kształtownik dobierany przekrojem do grubości styropianu, mocowany do podłoża stalowymi kołkami rozporowymi. ᐗ吗 ᐗ吗. Styropian należy przyklejać do podłoża za pomocą kleju lub. W przypadku bardzo równego podłoża można go nakładać

5 na całą powierzchnię płyty przy pomocy stalowej pacy zębatej. W przypadku podłoża niezbyt równego, chropowatego lub wykazującego odchyłki od pionu, klej należy nakładać tzw. metodą punktowo-krawędziową. Ilość kleju powinna być każdorazowo tak dobrana, że po dociśnięciu płyty do podłoża powinien on pokryć min. 60% powierzchni. Płytę z nałożonym klejem należy każdorazowo przyłożyć do ściany w wybranym miejscu i docisnąć (dobić) do podłoża. Boczne krawędzie płyt ocieplających powinny do siebie szczelnie przylegać, a masa klejąca nie powinna między nie wnikać. Płyty należy układać z przewiązaniem zarówno na powierzchni ścian jak i na narożnikach. Grubość warstwy klejowo powietrznej może przy większych wklęsłościach podłoża wynosić do mm z jednoczesnym zachowaniem min. 60% przyklejonej powierzchni netto. Przy większych odchyłkach celowe jest ich niwelowanie poprzez użycie w wymagających tego miejscach styropianu o różnej grubości. ᐗ吗. W zależności od wysokości budynku, rodzaju podłoża, strefy klimatycznej itp. może zajść potrzeba dodatkowego mocowania docieplenia przy pomocy przeznaczonych do tego dybli z tworzywa sztucznego w ilości od 4 do 8 szt./m2. Osadzić dyble, opierając talerzyki o powierzchnię ocieplenia i zależnie od rodzaju kołka wbijać lub wkręcać trzpienie do oporu. Prawidłowo osadzone dyble nie wystają żadnym fragmentem więcej niż o 1mm ponad powierzchnię, a w przypadku ich zagłębienia w ociepleniu niedopuszczalne jest uszkodzenie struktury styropianu. 噷. Warstwa zbrojona na powierzchni styropianu wykonana jest jako minimum 3 mm grubości gładź z kleju, w którym zostaje zatopiona specjalnie przeznaczona do tego celu atestowana siatka zbrojąca z włókien szklanych. Siatka ta jest zabezpieczona powierzchniowo, poprzez kąpiel ochronną, przed agresywnymi alkaliami zawartymi w masie szpachlowej. Pracę należy rozpoczynać od wymieszania kleju z wodą w sposób identyczny jak do przyklejania styropianu. Przygotowany materiał należy naciągać na ścianę z jednoczesnym formatowaniem jego powierzchni pacą zębatą 10/12 mm w bruzdy. Nałożony klej zachowuje odpowiednią plastyczność przez około minut w zależności od temperatury i wilgotności względnej powietrza. Dlatego należy unikać pracy przy bezpośrednim nasłonecznieniu i silnym wietrze. W tak naniesionym kleju należy zatopić i zaszpachlować na gładko siatką zbrojącą. Poszczególne pasma siatki układać pionowo lub poziomo z zakładem szerokości min. 5 cm. Minimalne otulenie siatki wynosi 1 mm. Niedopuszczalne jest pozostawienie, nawet miejscami siatki bez otulenia. NIE WOLNO wykonywać warstwy zbrojonej metodą zaszpachlowywania klejem uprzednio rozwieszonej na ociepleniu siatki! Po całkowitym wyschnięciu warstwy zbrojonej, tj. nie wcześniej niż po 2 dniach, można przystąpić do wykonywania podkładu tynkarskiego.

6 ᐗ吗 ᐗ吗 ᐗ吗 Wyprawami w systemie dociepleń ATLAS STOPTER są cienkowarstwowe tynki strukturalne mineralne lub polimerowo-akrylowe. Poza indywidualnymi właściwościami różnią się one sposobem przygotowania materiału do pracy. ATLAS CERMIT N to cienkowarstwowy tynk strukturalny, przeznaczony do ręcznego wykonywania dekoracyjnych wypraw zewnętrznych i wewnętrznych. Można go stosować na wszystkich równych podłożach mineralnych takich jak: beton, gips, tynki cementowe, cementowo-wapienne, płyty gipsowo-kartonowe oraz na warstwach zbrojonych w systemach dociepleń ATLAS STOPTER. Czynności nakładania i fakturowania zarówno tynków mineralnych jak i polimerowych przebiegają jednakowo.mogą być prowadzone w temperaturach od +5 do +25 stopni C, przy unikaniu bezpośredniego nasłonecznienia, silnego wiatru oraz deszczu. Materiał należy naciągać na podłoże rozprowadzając go równomiernie w cienkiej warstwie przy pomocy pacy stalowej gładkiej. Nadmiar tynku ściągnąć również pacą stalową gładką do warstwy o grubości ziarna. Zdejmowany materiał odkładać do pojemnika roboczego. Po przemieszaniu nadaje się on do dalszego użycia. Wydobycie żądanej struktury tynku odbywa się przy pomocy płaskiej pacy z tworzywa sztucznego poprzez zatarcie lub zagładzenie świeżo nałożonego materiału. Tynki o strukturze rowkowej należy zacierać ruchami okrężnymi lub podłużnymi pionowymi albo poziomymi (zależnie od oczekiwanego rysunku), tynki o strukturze drobnego baranka wystarczy tylko zagładzić ruchami okrężnymi. Czas otwarty pracy (od naciągania do zafakturowania) dla cienkowarstwowych strukturalnych wypraw tynkarskich jest ograniczony i wynosi z reguły od 5 do 30 minut. Zależy głównie od temperatury powietrza i podłoża, wilgotności, nasłonecznienia oraz wiatru. Aby uniknąć powstawania widocznych cieni należy zwrócić uwagę na zakup towaru z jednakową datą produkcji. Przy wykonywaniu wyprawy elewacyjnej należy przestrzegać następujących warunków: - temperatura zewnętrzna od +5 do 25 stopni C, - pogoda bez opadów i silnego wiatru, - ściana nie może być nasłoneczniona, ᐗ吗 ᐗ吗 ᐗ吗 Docieplenie stropodachu pełnego, płaskiego istniejące pokrycie z papy asfaltowej należy rozebrać wraz z obróbkami blacharskimi oraz zdemontować instalację odgromową. Podłoże po rozebranym pokryciu wyrównać zaprawą cementową. Na wyrównanym podłożu ułożyć izolację cieplną z płyt styropianowych grubości 噷吗 (min. EPS o gęstości pozornej ok. 20 kg/m3), laminowanych warstwami papy termozgrzewalnej posiadających atest NRO. Przy ogniomurach i kominach należy wkleić kliny. Obróbki blacharskie przy kominach, ścianach szczytowych i pasie okapowym należy należy wykonać zgodnie z zaleceniami producenta. Rynny i rury spustowe zaprojektowano z blachy cynkowo-tytanowej. Następnie ponownie wykonać instalację odgromową. Systemy dociepleń muszą posiadać aprobatę ITB, potwierdzającą cechy nierozprzestrzeniania ognia. 噷 ᆇ嘧 Okna i drzwi w budynku należy wymienić na: - okna z profili PCV o współczynniku U = 1,5 W/m2deg z nawiewnikami

7 - w części portierni okna i drzwi z profili aluminiowych - drzwi zewnętrzne agregatowni należy wymienić na drzwi z profili stalowych ocieplane o współczynniku U = 1,9 W/m2deg. Należy zastosować okna z profili co najmniej trzykomorowych z szybami zespolonymi. Kształt i wymiary okien i drzwi zewnętrznych zgodnie z zestawieniem stolarki i ślusarki. Przed zamówieniem stolarki i ślusarki okiennej bezwzględnie dokonać pomiarów każdego okna celem uniknięcia zbędnych przeróbek ościeży., ᖧ叧, Parapety okienne wykonać z blachy ocynkowanej powlekanej grubości 0,55 mm dostosowane szerokością do zwiększonej o grubość ocieplenia ścian. Sposób montażu powinien uniemożliwiać podrywanie parapetów przez porywy wiatru. Obróbki blacharskie wykonać z blachy cynkowo-tytanowej gr. 0,55 mm, dostosowując do nowych grubości ścian winny wystawać poza lico ściany co najmniej 40 mm. Rynny i rury spustowe zaprojektowano z blachy cynkowo-tytanowej. 6 ᆇ嘧 Barierki wejściowe, żaluzje stalowe, słupki oczyścić, zagruntować i pomalować farbami antykorozyjnymi. ᐗ吗 ᖧ叧 Podjazdy, posadzki i schody zewnętrzne wykonać z terakoty niepoślizgowej. 8 Tynki zewnętrzne wykonać w oparciu o projektowaną kolorystykę elewacji pokazaną na załączonych rysunkach elewacji. Opracował: mgr inż. architekt Marek Roszkowski
