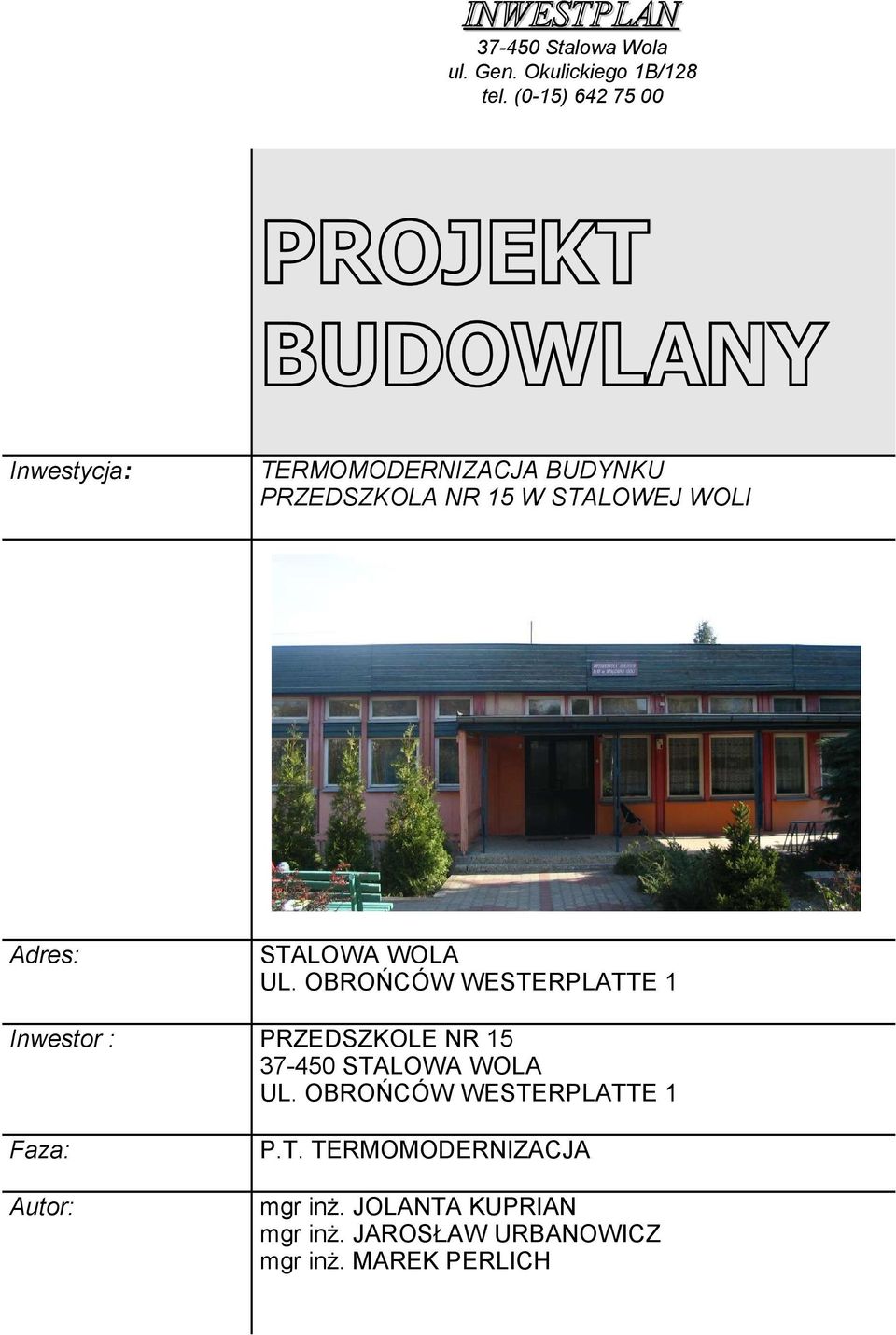

1 INWESTPLAN Stalowa Wola ul. Gen. Okulickiego 1B/128 tel. (0-15) PROJEKT BUDOWLANY Inwestycja: TERMOMODERNIZACJA BUDYNKU PRZEDSZKOLA NR 15 W STALOWEJ WOLI Adres: STALOWA WOLA UL. OBROŃCÓW WESTERPLATTE 1 Inwestor : PRZEDSZKOLE NR STALOWA WOLA UL. OBROŃCÓW WESTERPLATTE 1 Faza: Autor: P.T. TERMOMODERNIZACJA mgr inż. JOLANTA KUPRIAN mgr inż. JAROSŁAW URBANOWICZ mgr inż. MAREK PERLICH

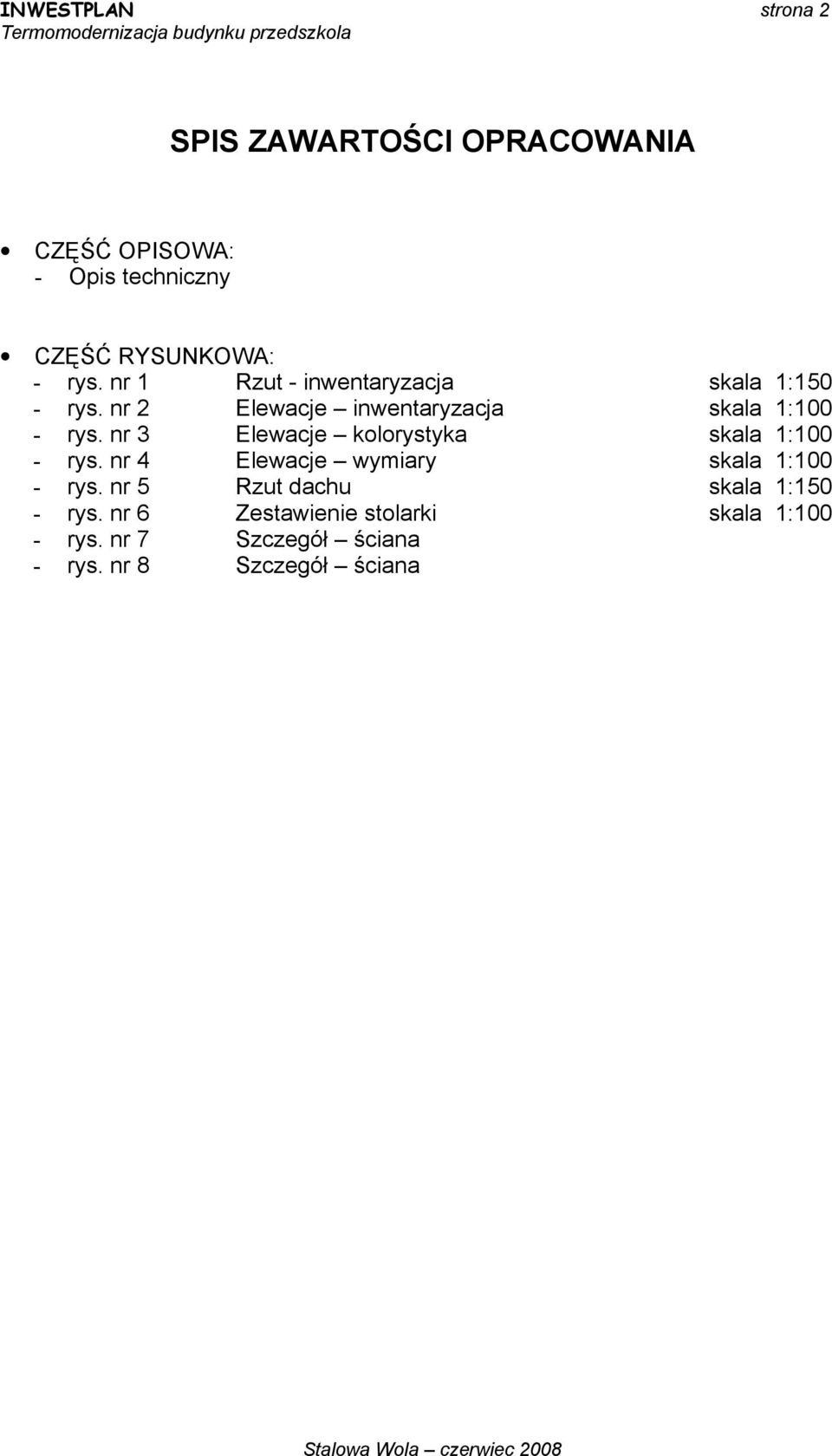

2 INWESTPLAN strona 2 SPIS ZAWARTOŚCI OPRACOWANIA CZĘŚĆ OPISOWA: - Opis techniczny CZĘŚĆ RYSUNKOWA: - rys. nr 1 Rzut - inwentaryzacja skala 1:150 - rys. nr 2 Elewacje inwentaryzacja skala 1:100 - rys. nr 3 Elewacje kolorystyka skala 1:100 - rys. nr 4 Elewacje wymiary skala 1:100 - rys. nr 5 Rzut dachu skala 1:150 - rys. nr 6 Zestawienie stolarki skala 1:100 - rys. nr 7 Szczegół ściana - rys. nr 8 Szczegół ściana

nr 3 Elewacje kolorystyka skala 1:100 - rys. nr 4 Elewacje wymiary skala 1:100 - rys.

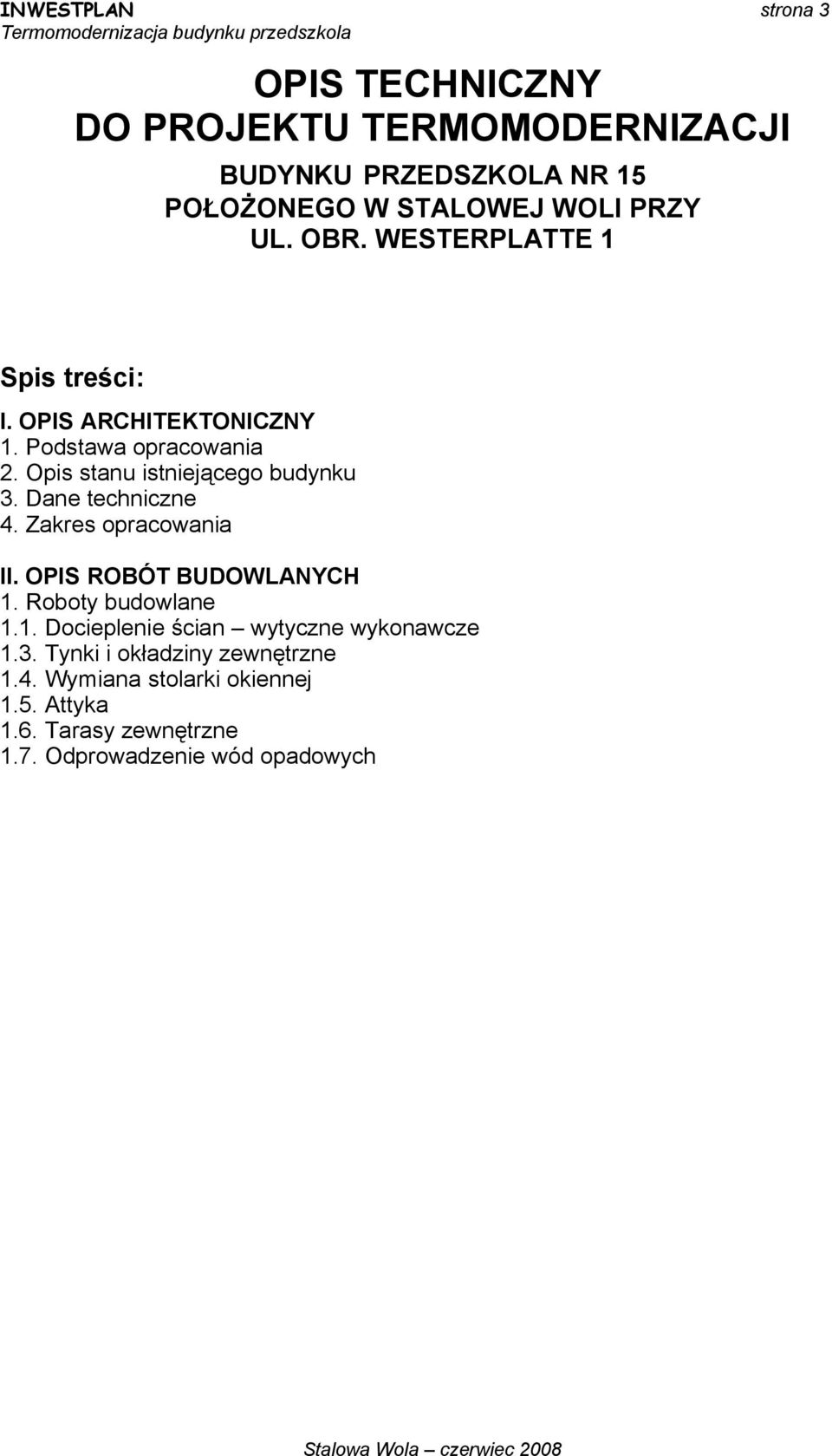

3 INWESTPLAN strona 3 OPIS TECHNICZNY DO PROJEKTU TERMOMODERNIZACJI BUDYNKU PRZEDSZKOLA NR 15 POŁOŻONEGO W STALOWEJ WOLI PRZY UL. OBR. WESTERPLATTE 1 Spis treści: I. OPIS ARCHITEKTONICZNY 1. Podstawa opracowania 2. Opis stanu istniejącego budynku 3. Dane techniczne 4. Zakres opracowania II. OPIS ROBÓT BUDOWLANYCH 1. Roboty budowlane 1.1. Docieplenie ścian wytyczne wykonawcze 1.3. Tynki i okładziny zewnętrzne 1.4. Wymiana stolarki okiennej 1.5. Attyka 1.6. Tarasy zewnętrzne 1.7. Odprowadzenie wód opadowych

Dane techniczne 4. Zakres opracowania II. OPIS ROBÓT BUDOWLANYCH 1. Roboty budowlane 1.1. Docieplenie ścian wytyczne wykonawcze 1.

4 INWESTPLAN strona 4 I. OPIS ARCHITEKTONICZNY 1. Podstawa opracowania - zlecenie inwestora - wizja lokalna działki i inwentaryzacja własna - obowiązujące normy i normatywy projektowe - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75 poz. 690) - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 3 listopada 1998 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. (Dz. U. Nr 140, poz. 906) 2. Opis stanu istniejącego budynku. Istniejący budynek przedszkola jest obiektem parterowym, częściowo podpiwniczonym, zrealizowany jest w technologii szkieletowej z małowymiarowych elementów prefabrykowanych z drewna i materiałów drewnopochodnych. W układzie funkcjonalnym dzieli się na następujące części: zespół administracyjno-żywieniowy z zapleczem technicznym i gospodarczym zespół pomieszczeń dla dzieci wraz z salą gimnastyczną Część podpiwniczona o konstrukcji monolitycznej, ściany piwnic z betonu, Strop prefabrykowany typu DZ-3 z elementami monolitycznymi. W części niepodpiwniczonej ściany fundamentowe betonowe. Nadziemna część budynku o konstrukcji drewnianej. Ściany wykonane jako szkielet drewniany słupowo-ryglowy o układzie podłużnym. Przekrycie stanowi stropodach, w którym konstrukcję nośną stanowią wiązary drewniane trapezowe o nachyleniu pasa dórnego 5%. Wiązary drewniane obite są płytami z materiałów drewnopochodnych, pokrycie dachu stanowi papa na lepiku. Wykończenie ścian szkieletowych wewnątrz budynku stanowią płyty z materiałów drewnopochodnych oraz płyty gipsowe. Elewacja budynku wykończona płytami azbestowo-cementowymi. Całość budynku wieńczy attyka wykonana z elementów drewnianych (deskowanie). Stolarka okienna i drzwiowa drewniana. Budynek wyposażony w instalacje: wodociągową, kanalizacyjną, elektryczną, centralnego ogrzewania i alarmową. Użyte w budynku jako wykończenie elewacji płyty azbestowo-cementowe zgodnie z ustawą z dnia 19 czerwca 1997 r. o zakazie stosowania wyrobów zawierających azbest (Dz. U. Nr 101, poz. 628, z 1998r. Nr 156, poz.1018, z 2000 r. Nr 88, poz. 986, z 2001 r. Nr 100, poz. 1085, Nr 154, poz oraz z 2003 r. Nr 7, poz. 78, i Nr 65, poz. 596). nie są dopuszczone do stosowania w budownictwie. Zgodnie z Rozporządzeniem Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 2 kwietnia 2004 W sprawie sposobów i warunków, bezpiecznego użytkowania i usuwania wyrobów zawierających azbest Dz. U. Nr 71, Poz. 649 projektuje się zabudowę (zamknięcie) przestrzeni, w której znajdują się wyroby zawierające azbest szczelną przegrodą, bez naruszania samego wyrobu. Przy pracach zabezpieczeniowych wyeliminować jakąkolwiek obróbkę mechaniczną.

r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75 poz. 690) - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 3 listopada 1998 r.

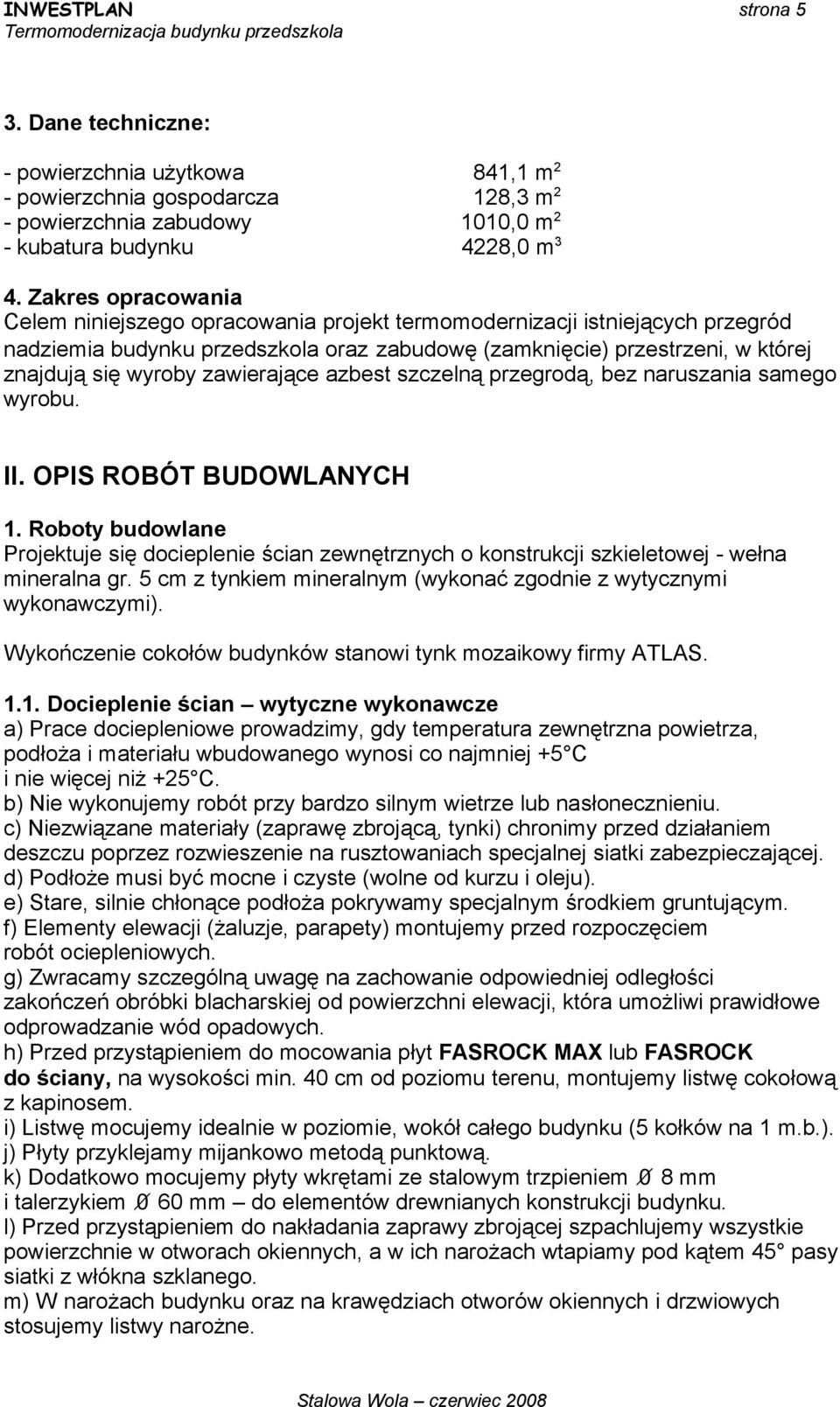

5 INWESTPLAN strona 5 3. Dane techniczne: - powierzchnia użytkowa 841,1 m 2 - powierzchnia gospodarcza 128,3 m 2 - powierzchnia zabudowy 1010,0 m 2 - kubatura budynku 4228,0 m 3 4. Zakres opracowania Celem niniejszego opracowania projekt termomodernizacji istniejących przegród nadziemia budynku przedszkola oraz zabudowę (zamknięcie) przestrzeni, w której znajdują się wyroby zawierające azbest szczelną przegrodą, bez naruszania samego wyrobu. II. OPIS ROBÓT BUDOWLANYCH 1. Roboty budowlane Projektuje się docieplenie ścian zewnętrznych o konstrukcji szkieletowej - wełna mineralna gr. 5 cm z tynkiem mineralnym (wykonać zgodnie z wytycznymi wykonawczymi). Wykończenie cokołów budynków stanowi tynk mozaikowy firmy ATLAS Docieplenie ścian wytyczne wykonawcze a) Prace dociepleniowe prowadzimy, gdy temperatura zewnętrzna powietrza, podłoża i materiału wbudowanego wynosi co najmniej +5 C i nie więcej niż +25 C. b) Nie wykonujemy robót przy bardzo silnym wietrze lub nasłonecznieniu. c) Niezwiązane materiały (zaprawę zbrojącą, tynki) chronimy przed działaniem deszczu poprzez rozwieszenie na rusztowaniach specjalnej siatki zabezpieczającej. d) Podłoże musi być mocne i czyste (wolne od kurzu i oleju). e) Stare, silnie chłonące podłoża pokrywamy specjalnym środkiem gruntującym. f) Elementy elewacji (żaluzje, parapety) montujemy przed rozpoczęciem robót ociepleniowych. g) Zwracamy szczególną uwagę na zachowanie odpowiedniej odległości zakończeń obróbki blacharskiej od powierzchni elewacji, która umożliwi prawidłowe odprowadzanie wód opadowych. h) Przed przystąpieniem do mocowania płyt FASROCK MAX lub FASROCK do ściany, na wysokości min. 40 cm od poziomu terenu, montujemy listwę cokołową z kapinosem. i) Listwę mocujemy idealnie w poziomie, wokół całego budynku (5 kołków na 1 m.b.). j) Płyty przyklejamy mijankowo metodą punktową. k) Dodatkowo mocujemy płyty wkrętami ze stalowym trzpieniem 8 mm i talerzykiem 60 mm do elementów drewnianych konstrukcji budynku. l) Przed przystąpieniem do nakładania zaprawy zbrojącej szpachlujemy wszystkie powierzchnie w otworach okiennych, a w ich narożach wtapiamy pod kątem 45 pasy siatki z włókna szklanego. m) W narożach budynku oraz na krawędziach otworów okiennych i drzwiowych stosujemy listwy narożne.

zawierające azbest szczelną przegrodą, bez naruszania samego wyrobu. II. OPIS ROBÓT BUDOWLANYCH 1.

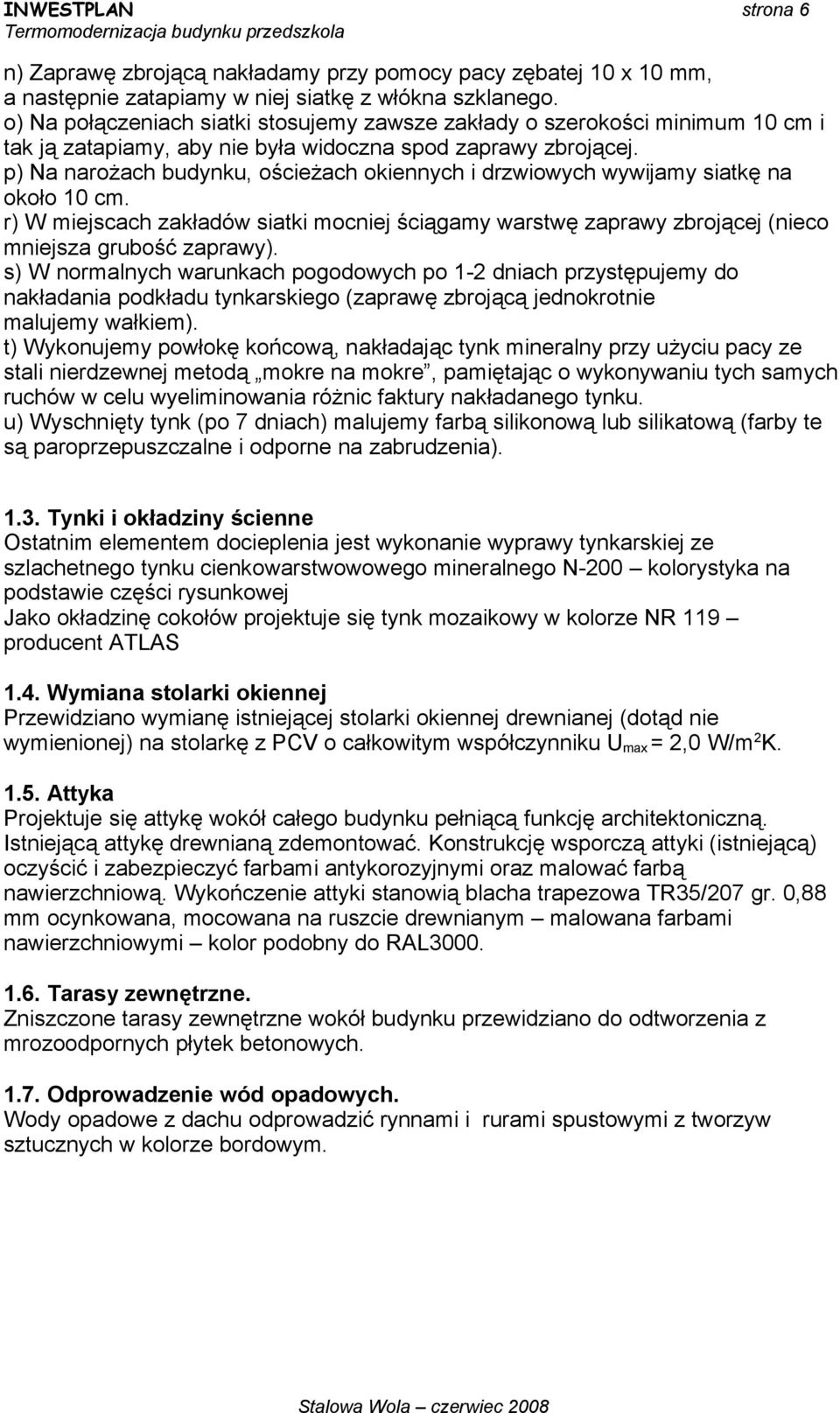

6 INWESTPLAN strona 6 n) Zaprawę zbrojącą nakładamy przy pomocy pacy zębatej 10 x 10 mm, a następnie zatapiamy w niej siatkę z włókna szklanego. o) Na połączeniach siatki stosujemy zawsze zakłady o szerokości minimum 10 cm i tak ją zatapiamy, aby nie była widoczna spod zaprawy zbrojącej. p) Na narożach budynku, ościeżach okiennych i drzwiowych wywijamy siatkę na około 10 cm. r) W miejscach zakładów siatki mocniej ściągamy warstwę zaprawy zbrojącej (nieco mniejsza grubość zaprawy). s) W normalnych warunkach pogodowych po 1-2 dniach przystępujemy do nakładania podkładu tynkarskiego (zaprawę zbrojącą jednokrotnie malujemy wałkiem). t) Wykonujemy powłokę końcową, nakładając tynk mineralny przy użyciu pacy ze stali nierdzewnej metodą mokre na mokre, pamiętając o wykonywaniu tych samych ruchów w celu wyeliminowania różnic faktury nakładanego tynku. u) Wyschnięty tynk (po 7 dniach) malujemy farbą silikonową lub silikatową (farby te są paroprzepuszczalne i odporne na zabrudzenia) Tynki i okładziny ścienne Ostatnim elementem docieplenia jest wykonanie wyprawy tynkarskiej ze szlachetnego tynku cienkowarstwowowego mineralnego N-200 kolorystyka na podstawie części rysunkowej Jako okładzinę cokołów projektuje się tynk mozaikowy w kolorze NR 119 producent ATLAS 1.4. Wymiana stolarki okiennej Przewidziano wymianę istniejącej stolarki okiennej drewnianej (dotąd nie wymienionej) na stolarkę z PCV o całkowitym współczynniku U max = 2,0 W/m 2 K Attyka Projektuje się attykę wokół całego budynku pełniącą funkcję architektoniczną. Istniejącą attykę drewnianą zdemontować. Konstrukcję wsporczą attyki (istniejącą) oczyścić i zabezpieczyć farbami antykorozyjnymi oraz malować farbą nawierzchniową. Wykończenie attyki stanowią blacha trapezowa TR35/207 gr. 0,88 mm ocynkowana, mocowana na ruszcie drewnianym malowana farbami nawierzchniowymi kolor podobny do RAL Tarasy zewnętrzne. Zniszczone tarasy zewnętrzne wokół budynku przewidziano do odtworzenia z mrozoodpornych płytek betonowych Odprowadzenie wód opadowych. Wody opadowe z dachu odprowadzić rynnami i rurami spustowymi z tworzyw sztucznych w kolorze bordowym.

p) Na narożach budynku, ościeżach okiennych i drzwiowych wywijamy siatkę na około 10 cm. r) W miejscach zakładów siatki mocniej ściągamy warstwę zaprawy zbrojącej (nieco mniejsza grubość zaprawy).
