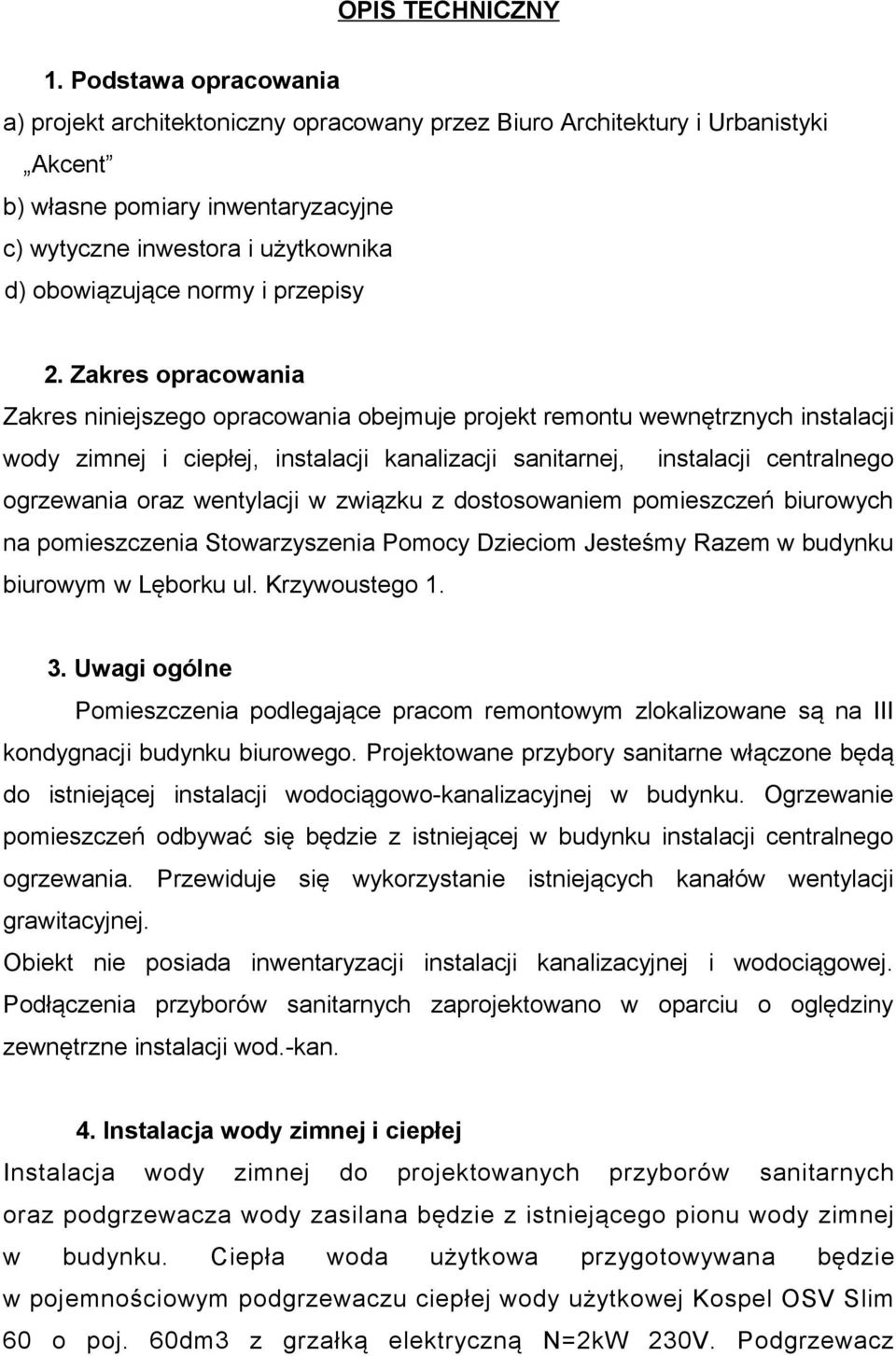

1 OPIS TECHNICZNY 1. Podstawa opracowania a) projekt architektoniczny opracowany przez Biuro Architektury i Urbanistyki Akcent b) własne pomiary inwentaryzacyjne c) wytyczne inwestora i użytkownika d) obowiązujące normy i przepisy 2. Zakres opracowania Zakres niniejszego opracowania obejmuje projekt remontu wewnętrznych instalacji wody zimnej i ciepłej, instalacji kanalizacji sanitarnej, instalacji centralnego ogrzewania oraz wentylacji w związku z dostosowaniem pomieszczeń biurowych na pomieszczenia Stowarzyszenia Pomocy Dzieciom Jesteśmy Razem w budynku biurowym w Lęborku ul. Krzywoustego Uwagi ogólne Pomieszczenia podlegające pracom remontowym zlokalizowane są na III kondygnacji budynku biurowego. Projektowane przybory sanitarne włączone będą do istniejącej instalacji wodociągowo-kanalizacyjnej w budynku. Ogrzewanie pomieszczeń odbywać się będzie z istniejącej w budynku instalacji centralnego ogrzewania. Przewiduje się wykorzystanie istniejących kanałów wentylacji grawitacyjnej. Obiekt nie posiada inwentaryzacji instalacji kanalizacyjnej i wodociągowej. Podłączenia przyborów sanitarnych zaprojektowano w oparciu o oględziny zewnętrzne instalacji wod.-kan. 4. Instalacja wody zimnej i ciepłej Instalacja wody zimnej do projektowanych przyborów sanitarnych oraz podgrzewacza wody zasilana będzie z istniejącego pionu wody zimnej w budynku. Ciepła woda użytkowa przygotowywana będzie w pojemnościowym podgrzewaczu ciepłej wody użytkowej Kospel OSV Slim 60 o poj. 60dm3 z grzałką elektryczną N=2kW 230V. Podgrzewacz

2 elektryczny zamontowany zostanie w pomieszczeniu socjalnym pod stropem pomieszczenia. Instalację wodociągową do przyborów sanitarnych zaprojektowano z rur wielowarstowych Rehau Rautitan. Poziomy instalacyjne prowadzone będą pod stropem pomieszczeń. Podejście wodociągowe wody zimnej do podgrzewacza należy zakończyć chromowanym zaworem kątowym R1/2''. Na podłączeniu wody zimnej podgrzewacza należy zastosować zawór zwrotny oraz zawór bezpieczeństwa R1/2'' 6bar. Wypływ wody ciepłej z podgrzewacza odcinany będzie chromowanym zaworem kątowym R1/2'' montowanym na ścianie. Podłączenie podgrzewacza wykonać elastycznymi wężykami przyłączeniowymi w stalowym oplocie. Ciepłą wodę użytkową należy doprowadzić do wszystkich umywalek i zlewozmywaków. Nad umywalkami i zlewozmywakami zaprojektowano baterie stojące jednouchwytowe. Nad umywalką w WC z wpustem podłogowym zaprojektowano baterię wodociągową umywalkową z wyciąganą wylewką. W pomieszczeniu tym przewidziano również montaż zaworu czerpalnego R ½'' ze złączką do węża. Poziomy wodociągowe prowadzone pod stropem pomieszczeń należy mocować do stropu lub ścian za pomocą systemowych uchwytów oraz wykonać zabudowę z płyt gips.-kartonowych. Zejścia instalacji wodociągowej z poziomu do baterii wodociągowych oraz podgrzewacza należy wykonać w bruzdach ściennych. Podejścia wodociągowe do płuczek ustępowych należy zakończyć chromowanymi zaworami kątowymi R1/2'', podejścia wodociągowe do umywalek i zlewozmywaków należy zakończyć chromowanymi zaworami kątowymi R3/8''. Podłączenie baterii wodociągowych umywalkowych, zlewozmywakowych oraz płuczek ustępowych wykonane zostanie za pomocą elastycznych wężyków w stalowym oplocie. Wszystkie rurociągi należy izolować termicznie otulinami z pianki poliuretanowej. Grubość izolacji rur wody ciepłej prowadzonych pod stropami pomieszczeń wynosi: 15mm. Grubość izolacji rur prowadzonych w bruzdach ściennych 6mm. Izolację termiczną zaprojektowano również na instalacji wody zimnej zabezpieczenie przed roszeniem grubość izolacji 13mm, w bruzdach ściennych 6mm..

3 Po przeprowadzeniu robót instalacyjnych całą instalację należy dwukrotnie przepłukać. Następnie należy przeprowadzić próbę szczelności. Ciśnienie próby 6bar próbę należy przeprowadzić przy zdjętej armaturze wodociągowej (baterie wodociągowe) oraz odłączonym podgrzewaczu c.w.u. i płuczkach zbiorniczkowych. 5. Instalacja kanalizacji sanitarnej Ścieki sanitarne z projektowanych przyborów sanitarnych odprowadzone będą do istniejącego pionu kanalizacyjnego K1. Do odprowadzenia ścieków sanitarnych ze wszystkich przyborów sanitarnych zaprojektowano poziom kanalizacyjny 110PVC prowadzony pod stropem II kondygnacji oraz dodatkowy pion K2 110PVC. Projektowany poziom kanalizacyjny odprowadzać będzie ścieki z pionu K2 do pionu K1. Pion kanalizacyjny K2 po włączeniu przyborów sanitarnych przechodzić będzie w pion wentylacji kanalizacyjnej wyprowadzony ponad dach budynku i zakończony wywiewką kanalizacyjną. Przewiduje się wymianę istniejącego pionu kanalizacyjnego K1 od miejsca włączenia projektowanego poziomu kanalizacyjnego pod stropem II kondygnacji do wywiewki kanalizacyjnej. Możliwe też jest pozostawienie istniejącego pionu kanalizacyjnego żeliwnego i wmontowanie w tym pionie trójnika żeliwnego z przejściem na instalację PVC podłączenie projektowanego poziomu kanalizacyjnego. Podłączenia przyborów sanitarnych zaprojektowano z rur PVC. Średnice podejść kanalizacyjnych do umywalek, zlewozmywaków 50PVC, do misek ustępowych 110PVC, do wpustu podłogowego 50PVC. Wpust podłogowy zasyfonowany zaprojektowano w pom Poziom kanalizacyjny należy prowadzić ze spadkiem ok.2% w kierunku pionu K1. Należy wykonać zabudowę gips.-karton. Poziomu instalacyjnego prowadzonego pod stropem II kondygnacji. W pomieszczeniach WC zaprojektowano umywalki fajansowe o szer. ok.60cm przystosowane dla osób niepełnosprawnych oraz fajansowe miski ustępowe z płuczkami typu kompakt. W pom. socjalnym oraz gosp.

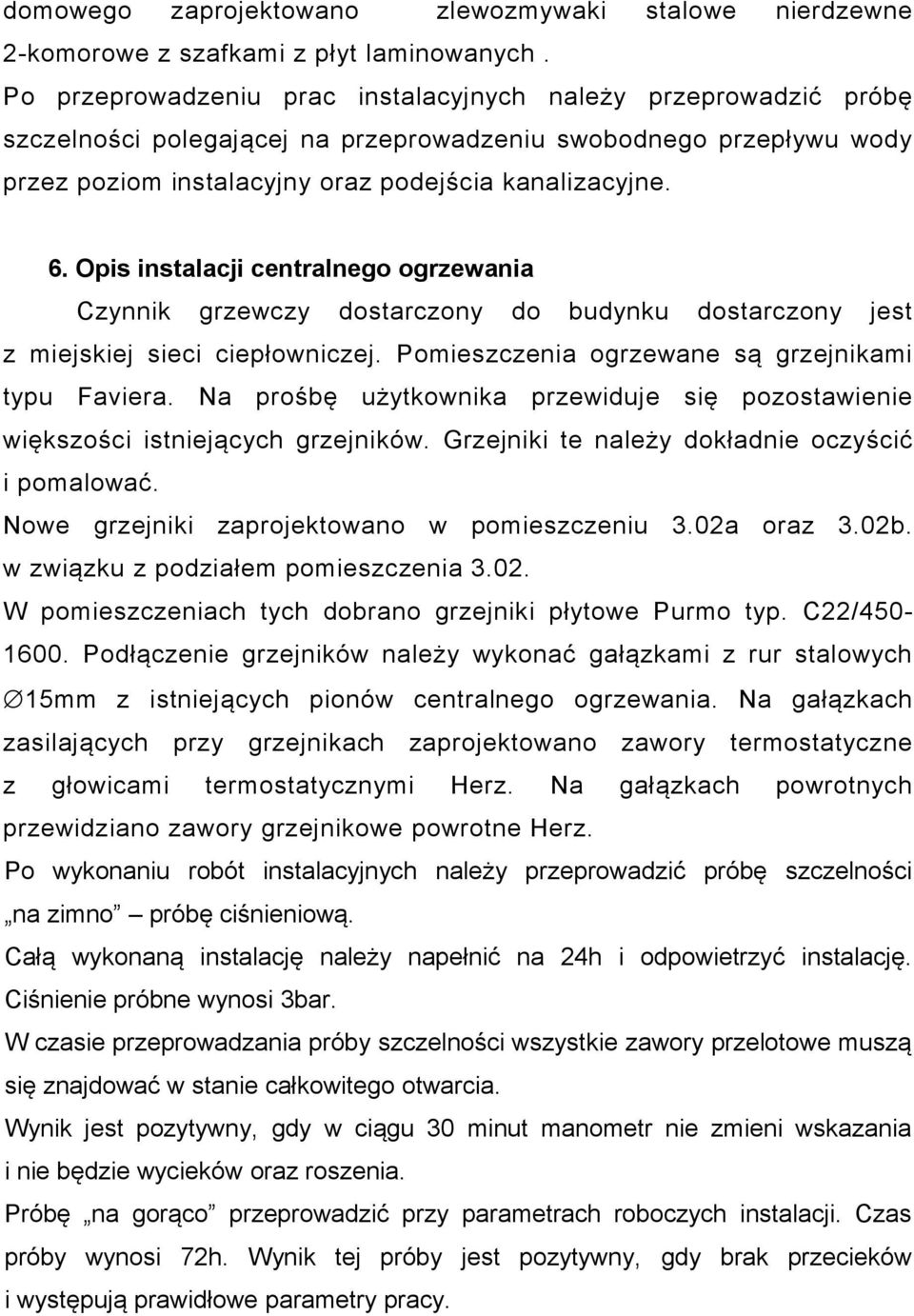

4 domowego zaprojektowano zlewozmywaki stalowe nierdzewne 2-komorowe z szafkami z płyt laminowanych. Po przeprowadzeniu prac instalacyjnych należy przeprowadzić próbę szczelności polegającej na przeprowadzeniu swobodnego przepływu wody przez poziom instalacyjny oraz podejścia kanalizacyjne. 6. Opis instalacji centralnego ogrzewania Czynnik grzewczy dostarczony do budynku dostarczony jest z miejskiej sieci ciepłowniczej. Pomieszczenia ogrzewane są grzejnikami typu Faviera. Na prośbę użytkownika przewiduje się pozostawienie większości istniejących grzejników. Grzejniki te należy dokładnie oczyścić i pomalować. Nowe grzejniki zaprojektowano w pomieszczeniu 3.02a oraz 3.02b. w związku z podziałem pomieszczenia W pomieszczeniach tych dobrano grzejniki płytowe Purmo typ. C22/ Podłączenie grzejników należy wykonać gałązkami z rur stalowych 15mm z istniejących pionów centralnego ogrzewania. Na gałązkach zasilających przy grzejnikach zaprojektowano zawory termostatyczne z głowicami termostatycznymi Herz. Na gałązkach powrotnych przewidziano zawory grzejnikowe powrotne Herz. Po wykonaniu robót instalacyjnych należy przeprowadzić próbę szczelności na zimno próbę ciśnieniową. Całą wykonaną instalację należy napełnić na 24h i odpowietrzyć instalację. Ciśnienie próbne wynosi 3bar. W czasie przeprowadzania próby szczelności wszystkie zawory przelotowe muszą się znajdować w stanie całkowitego otwarcia. Wynik jest pozytywny, gdy w ciągu 30 minut manometr nie zmieni wskazania i nie będzie wycieków oraz roszenia. Próbę na gorąco przeprowadzić przy parametrach roboczych instalacji. Czas próby wynosi 72h. Wynik tej próby jest pozytywny, gdy brak przecieków i występują prawidłowe parametry pracy.

5 7. Opis instalacji wentylacyjnej Wszystkie pomieszczenia obiektu posiadać będą wentylację grawitacyjną lub mechaniczną zgodnie z projektem architektonicznym. Przewidziano wykorzystanie istniejących grawitacyjnych przewodów kominowych. W otworach wentylacji grawitacyjnej należy zamontować kratki wentylacyjne W pomieszczeniach 3.01a, 3.05, 3.06b zamontowane zostaną wywietrzniki dachowe. W pomieszczeniach WC zaprojektowano wentylatory wywiewne Silent-200 Q=80m3/h 118mm Venture Industries. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Dla realizacji robót objętych dokumentacją należy opracować plan bezpieczeństwa i ochrony zdrowia tzw. plan bioz zgodnie z Dz.U. Nr 120 poz.1126 z 2003r. a) Zakres robót dla całego zamierzenia budowlanego Niniejsze opracowanie dotyczy wykonania remontu wewnętrznych instalacji wodkan, c.o. oraz wentylacji w związku z dostosowaniem pomieszczeń biurowych na pomieszczenia Stowarzyszenia Pomocy Dzieciom Jesteśmy Razem w Lęborku ul. Krzywoustego 1 b). Wykaz istniejących obiektów budowlanych Informacja BIOZ dotyczy nowo projektowanych instalacji z w/w zakresu. c). Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Lokalizacja składowania materiałów budowlanych i narzędzi oraz maszyn musi umożliwiać bezkolizyjne użytkowanie dróg dojazdowych i ciągów pieszych. Pewne zagrożenia wynikają z faktu jednoczesnego wykonywania na tym terenie prac budowlanych oraz instalacyjnych, prowadzenia prac na różnych wysokościach oraz ciągłego ruchu transportu samochodowego dowożącego materiały budowlane oraz wywożące zużyte materiały.

6 d). Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. Prace przy których mogą występować pewne zagrożenia: - prace na wysokościach (przy montażu instalacji i urządzeń pod stropami) - prace montażowe przy temperaturach poniżej -10C - prace przy urządzeniach zasilanych elektrycznie Zagrożenia występujące przy wykonywaniu prac instalacyjnych: -upadek pracownika z wysokości -uszkodzenie kończyn lub sprzętu podczas transportu materiałów budowlanych e) wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót. Planowana inwestycja jest wielobranżowym przedsięwzięciem budowlanym. Szkolenie i instruktaż pracowników winien zwrócić uwagę przede wszystkim na konieczność przestrzegania terminów i miejsca prac dla poszczególnych grup pracowników, tak aby prace wykonywane były tylko tam, gdzie zostało to zaplanowane oraz na konieczność przestrzegania przez pracowników podstawowych przepisów BHP ze wzmożoną uwagą.. Pracodawca powinien określić szczegółowe wymagania bezpieczeństwa i higieny pracy przy wykonywaniu prac szczególnie niebezpiecznych jak, np. praca na wysokości, a zwłaszcza zapewnić: -bezpośredni nadzór nad tymi pracami -odpowiednie środki zabezpieczające -instruktaż pracowników (imienny podział pracy, kolejność wykonywania zadań, wymagania BHP przy poszczególnych czynnościach, szkolenie pracowników wstępne i okresowe, udostępnienie pracownikom aktualnej instrukcji BPH, bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy) f).wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym

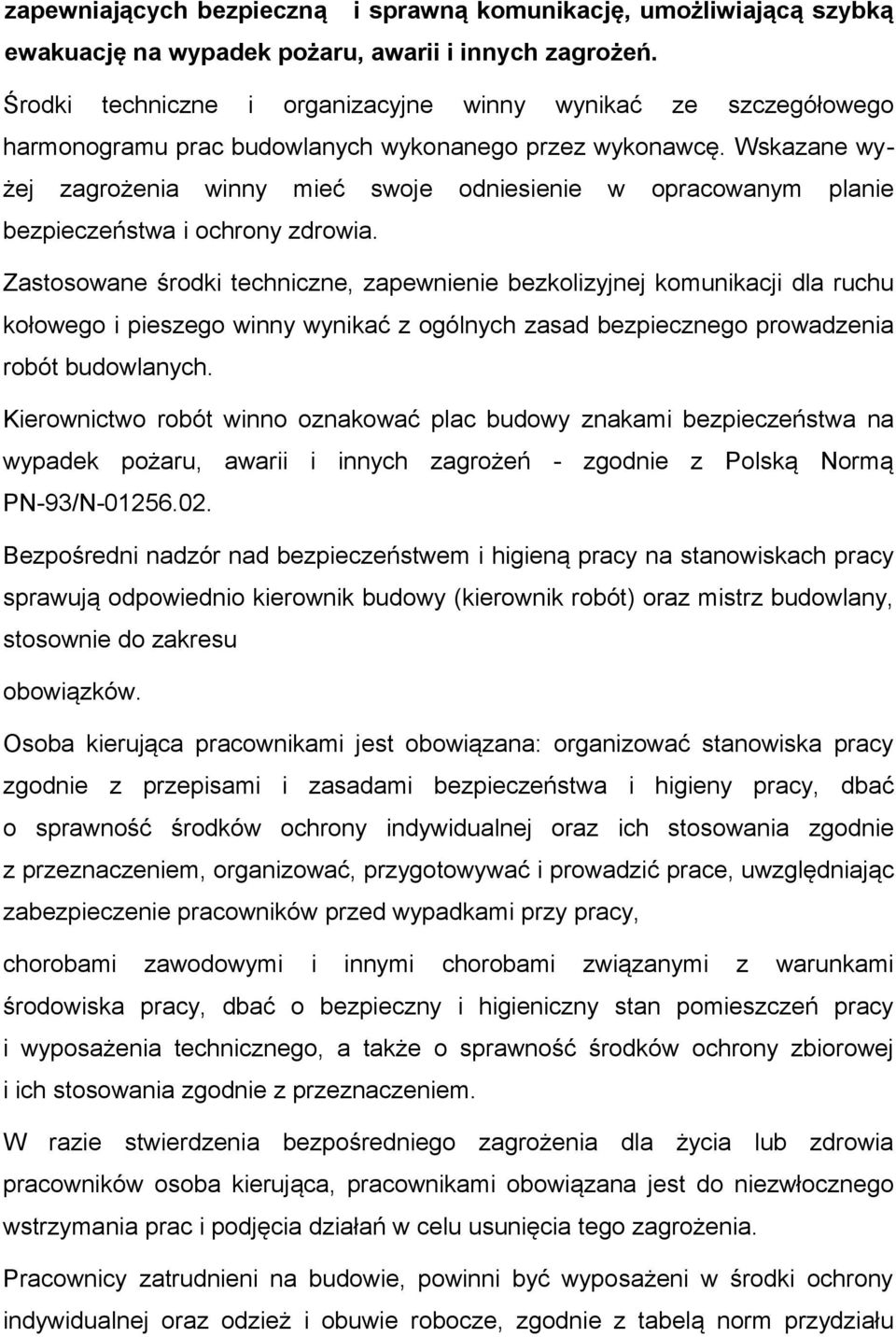

7 zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Środki techniczne i organizacyjne winny wynikać ze szczegółowego harmonogramu prac budowlanych wykonanego przez wykonawcę. Wskazane wyżej zagrożenia winny mieć swoje odniesienie w opracowanym planie bezpieczeństwa i ochrony zdrowia. Zastosowane środki techniczne, zapewnienie bezkolizyjnej komunikacji dla ruchu kołowego i pieszego winny wynikać z ogólnych zasad bezpiecznego prowadzenia robót budowlanych. Kierownictwo robót winno oznakować plac budowy znakami bezpieczeństwa na wypadek pożaru, awarii i innych zagrożeń - zgodnie z Polską Normą PN-93/N Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. Osoba kierująca pracownikami jest obowiązana: organizować stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy, dbać o sprawność środków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy, dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposażenia technicznego, a także o sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem. W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca, pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagrożenia. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału

8 środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku, słuchu). Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami.
