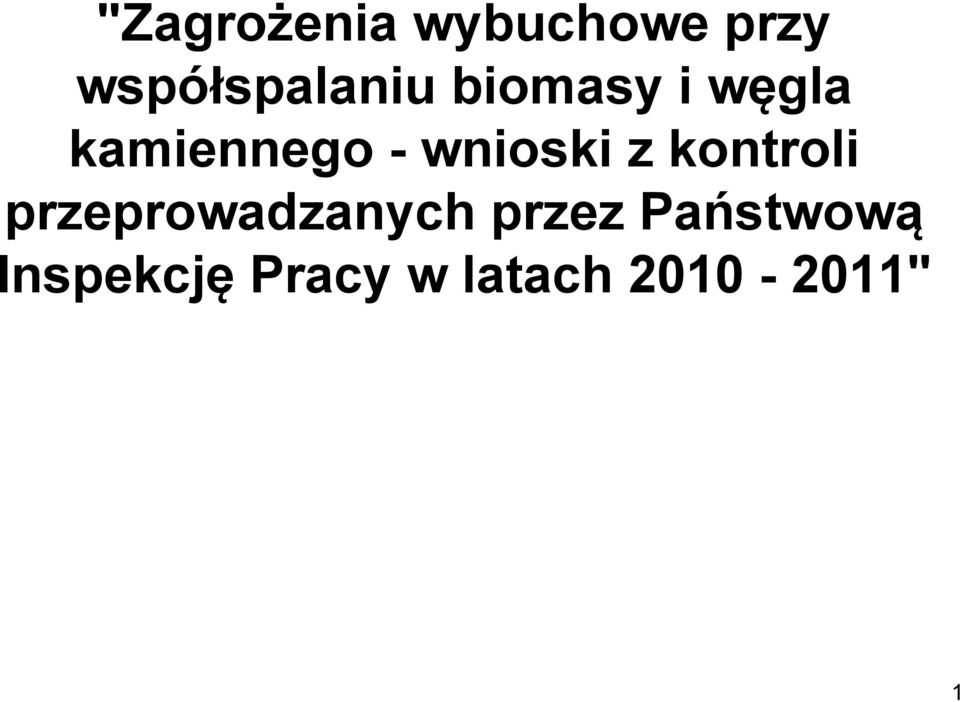

"Zagrożenia wybuchowe przy współspalaniu biomasy i węgla kamiennego - wnioski z kontroli przeprowadzanych przez Państwową Inspekcję Pracy w latach

Transkrypt

1 "Zagrożenia wybuchowe przy współspalaniu biomasy i węgla kamiennego - wnioski z kontroli przeprowadzanych przez Państwową Inspekcję Pracy w latach " 1

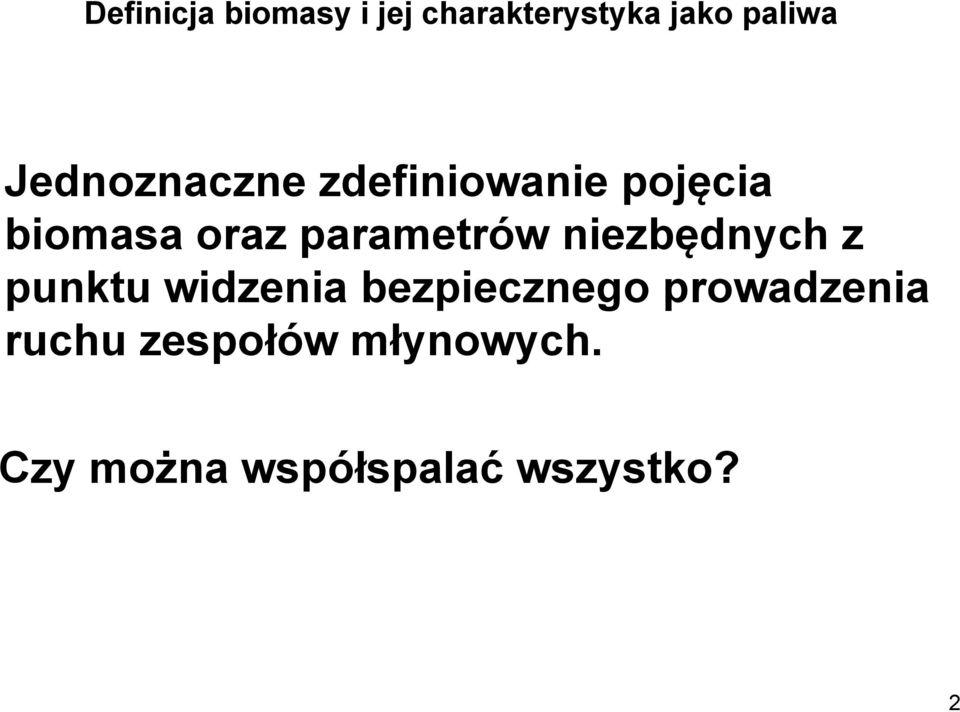

2 Definicja biomasy i jej charakterystyka jako paliwa Jednoznaczne zdefiniowanie pojęcia biomasa oraz parametrów niezbędnych z punktu widzenia bezpiecznego prowadzenia ruchu zespołów młynowych. Czy można współspalać wszystko? 2

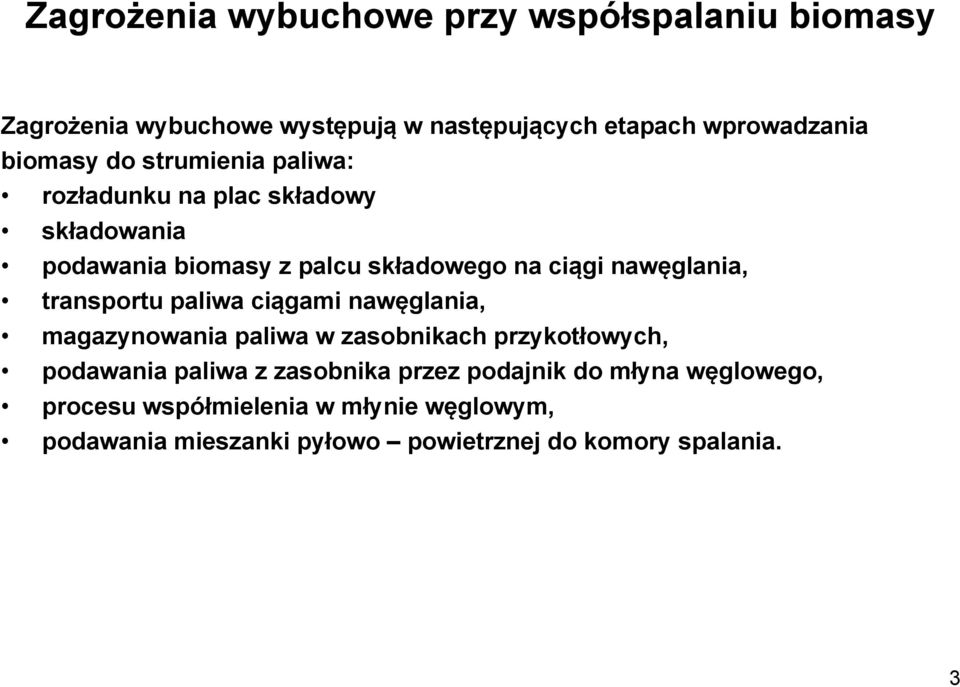

3 Zagrożenia wybuchowe przy współspalaniu biomasy Zagrożenia wybuchowe występują w następujących etapach wprowadzania biomasy do strumienia paliwa: rozładunku na plac składowy składowania podawania biomasy z palcu składowego na ciągi nawęglania, transportu paliwa ciągami nawęglania, magazynowania paliwa w zasobnikach przykotłowych, podawania paliwa z zasobnika przez podajnik do młyna węglowego, procesu współmielenia w młynie węglowym, podawania mieszanki pyłowo powietrznej do komory spalania. 3

4 Pylenie podczas podawania biomasy w stanie suchym na ciągi nawęglania 4

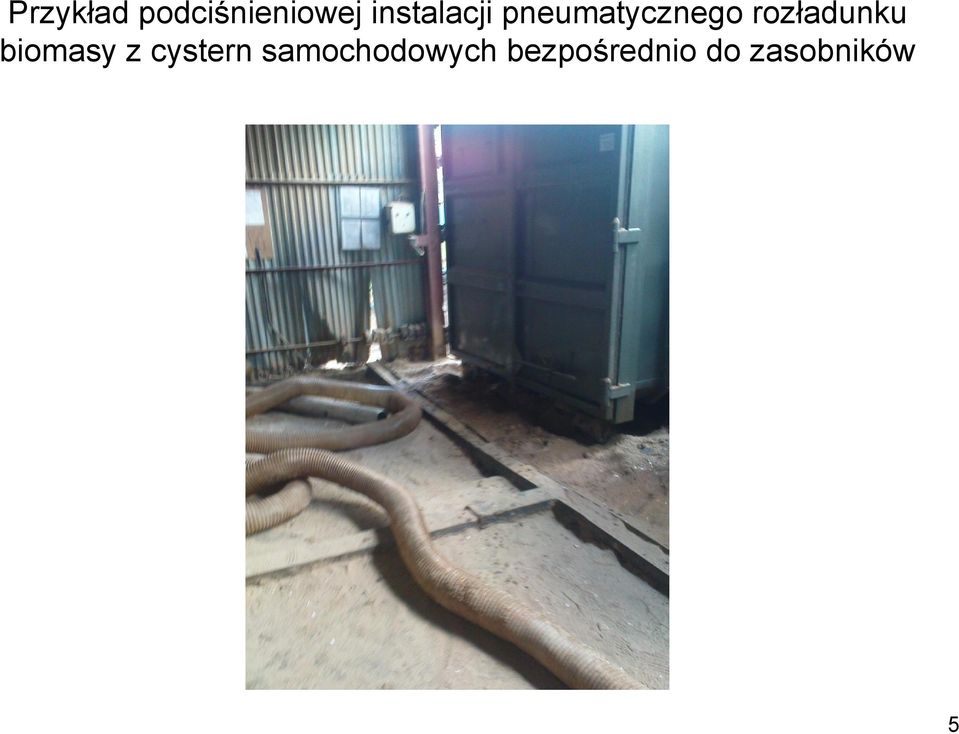

5 Przykład podciśnieniowej instalacji pneumatycznego rozładunku biomasy z cystern samochodowych bezpośrednio do zasobników 5

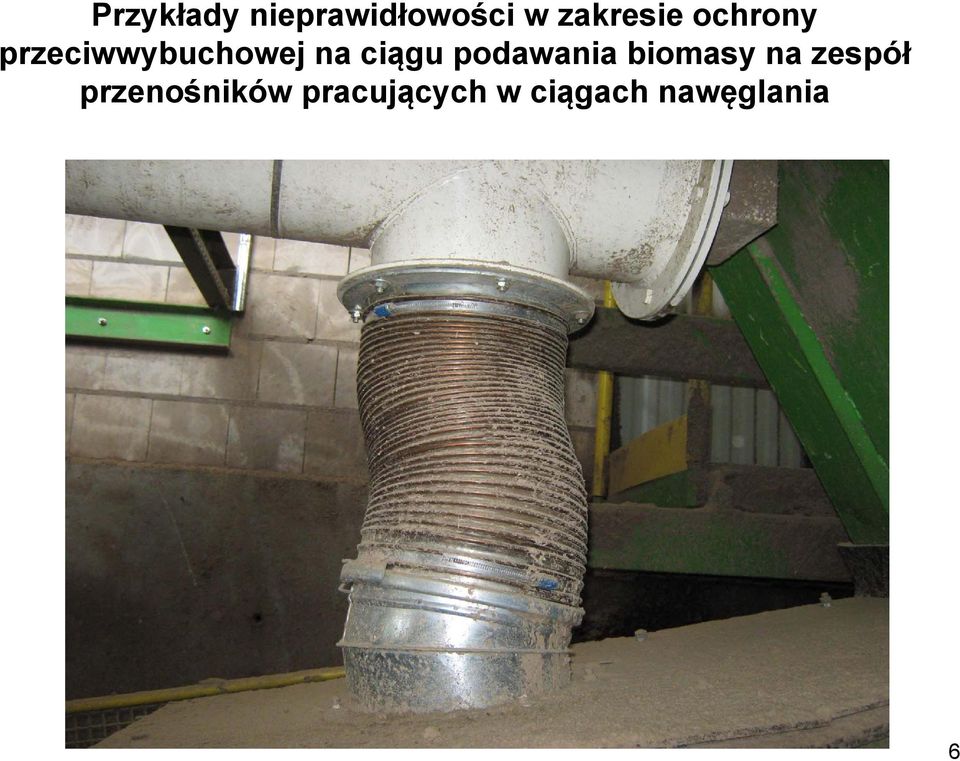

6 Przykłady nieprawidłowości w zakresie ochrony przeciwwybuchowej na ciągu podawania biomasy na zespół przenośników pracujących w ciągach nawęglania 6

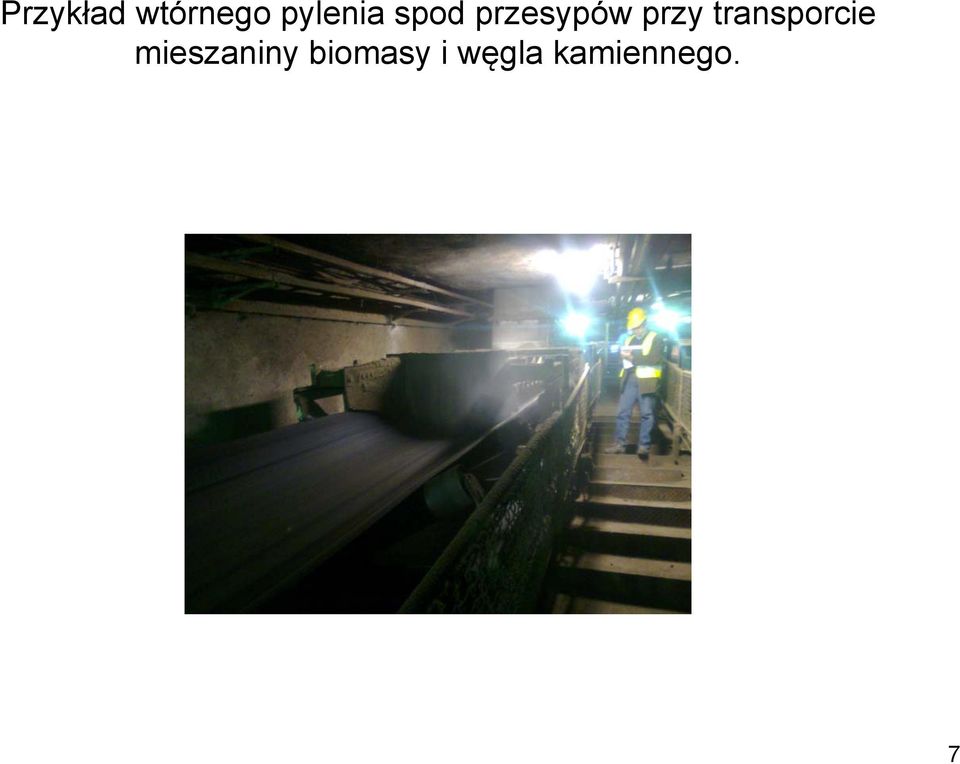

7 Przykład wtórnego pylenia spod przesypów przy transporcie mieszaniny biomasy i węgla kamiennego. 7

8 Przykłady nieprawidłowości w zakresie ochrony przeciwwybuchowej transport biomasy zespołem przenośników do zasobników przykotłowych 8

9 Przykłady nieprawidłowości w zakresie ochrony przeciwwybuchowej 9

10 Wymagania w zakresie ochrony przeciwwybuchowej ciągów nawęglania Wykonanie systemów zwilżania paliwa lub odpylni na przesypach, Kontrola temperatury paliwa w trakcie transportu termowizja, Bezwzględne utrzymywanie czystości na ciągach nawęglania,np. poprzez zastosowanie instalacji centralnego odkurzania problem z wyrzutem drobnych frakcji paliwa nagromadzonych w cyklonach 10

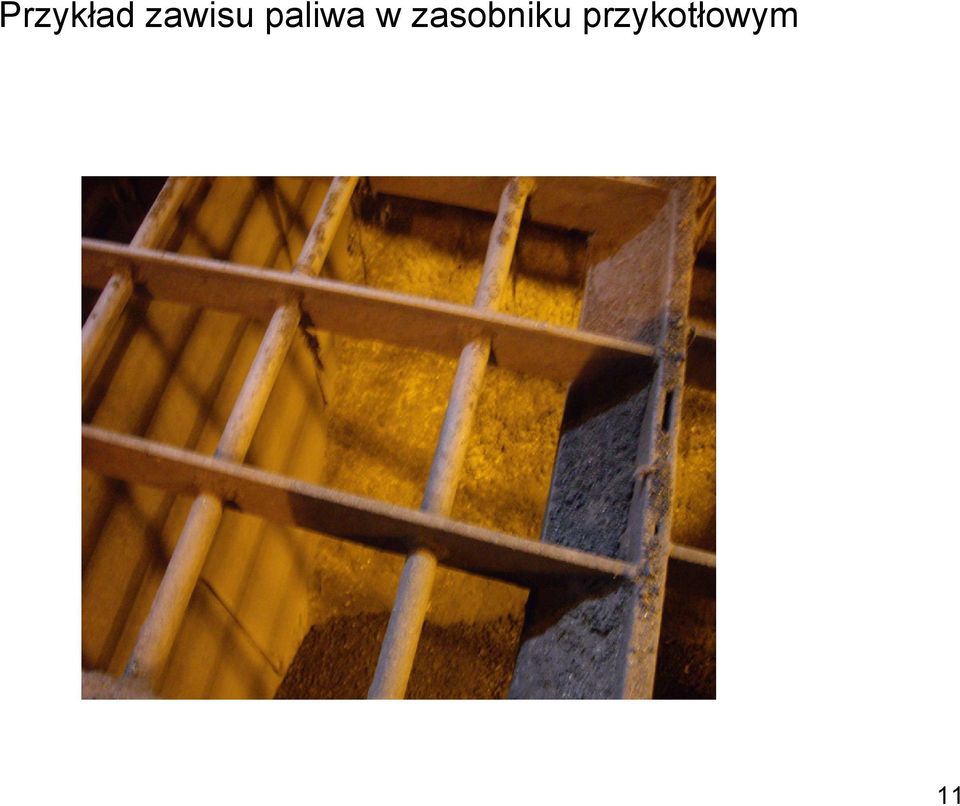

11 Przykład zawisu paliwa w zasobniku przykotłowym 11

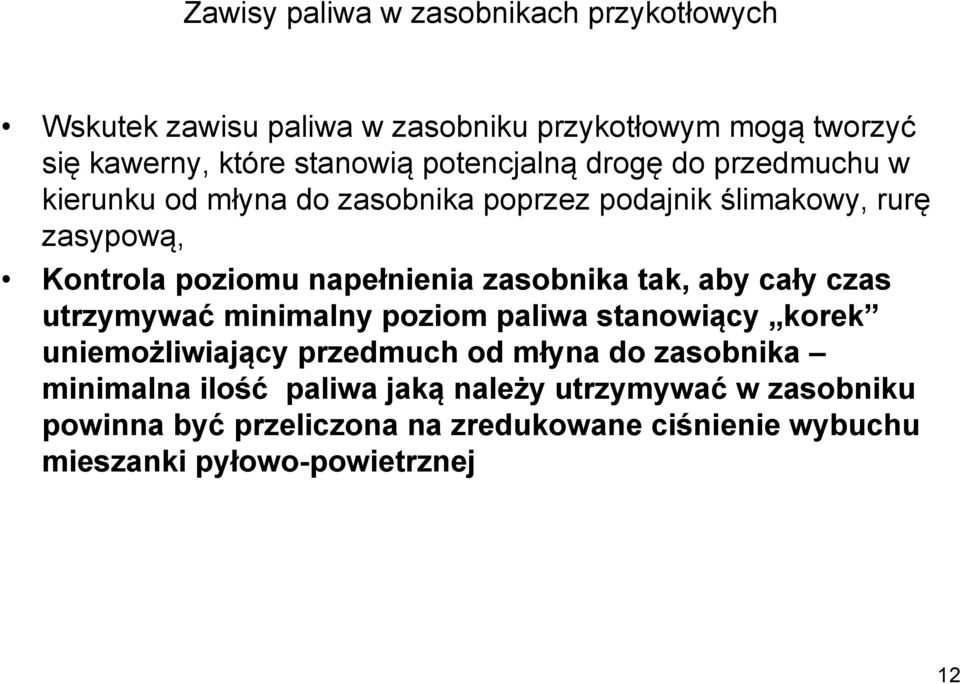

12 Zawisy paliwa w zasobnikach przykotłowych Wskutek zawisu paliwa w zasobniku przykotłowym mogą tworzyć się kawerny, które stanowią potencjalną drogę do przedmuchu w kierunku od młyna do zasobnika poprzez podajnik ślimakowy, rurę zasypową, Kontrola poziomu napełnienia zasobnika tak, aby cały czas utrzymywać minimalny poziom paliwa stanowiący korek uniemożliwiający przedmuch od młyna do zasobnika minimalna ilość paliwa jaką należy utrzymywać w zasobniku powinna być przeliczona na zredukowane ciśnienie wybuchu mieszanki pyłowo-powietrznej 12

13 Wydmuch pyłu biomasy spod uszczelnień nad zasuwami szpilkowymi 13

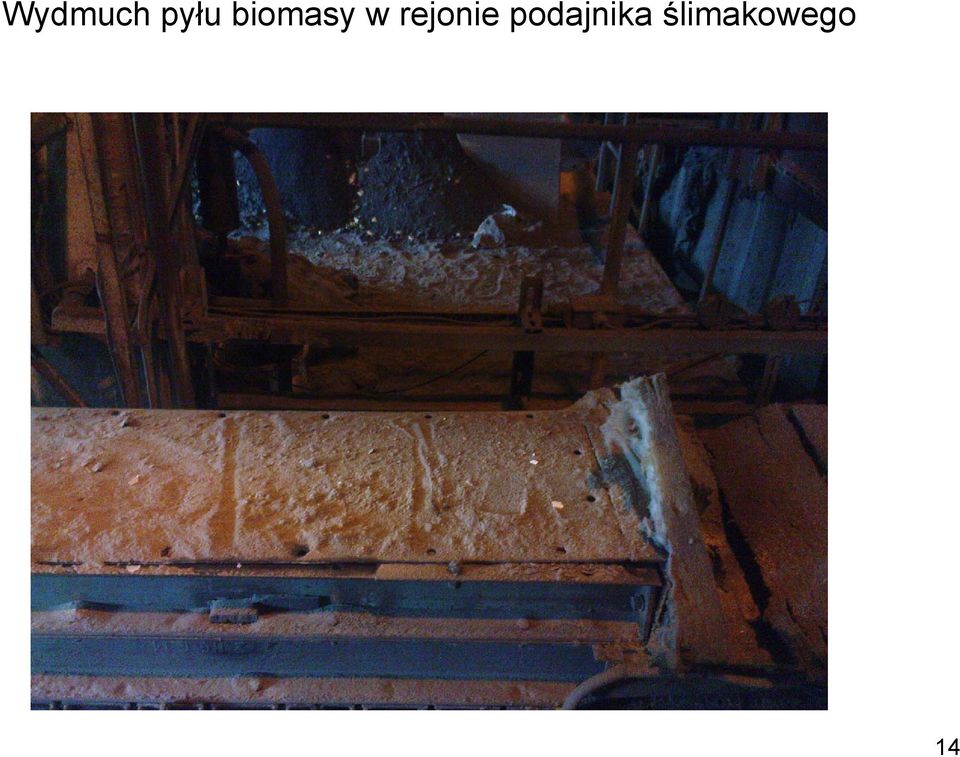

14 Wydmuch pyłu biomasy w rejonie podajnika ślimakowego 14

15 Warunki prowadzenia ruchu zespołów młynowych Ustalenie zasad eksploatacji zespołów młynowych z uwzględnieniem parametrów zapalności stosowanych rodzajów biomas ustalenie temperatury mieszanki pyłowo-powietrznej przy której powinno nastąpić podanie pary, odstawienie zespołu młynowego, zadziałanie systemu HRD. 15

16 Odkładanie biomasy na wewnętrznych elementach konstrukcji młyna 16

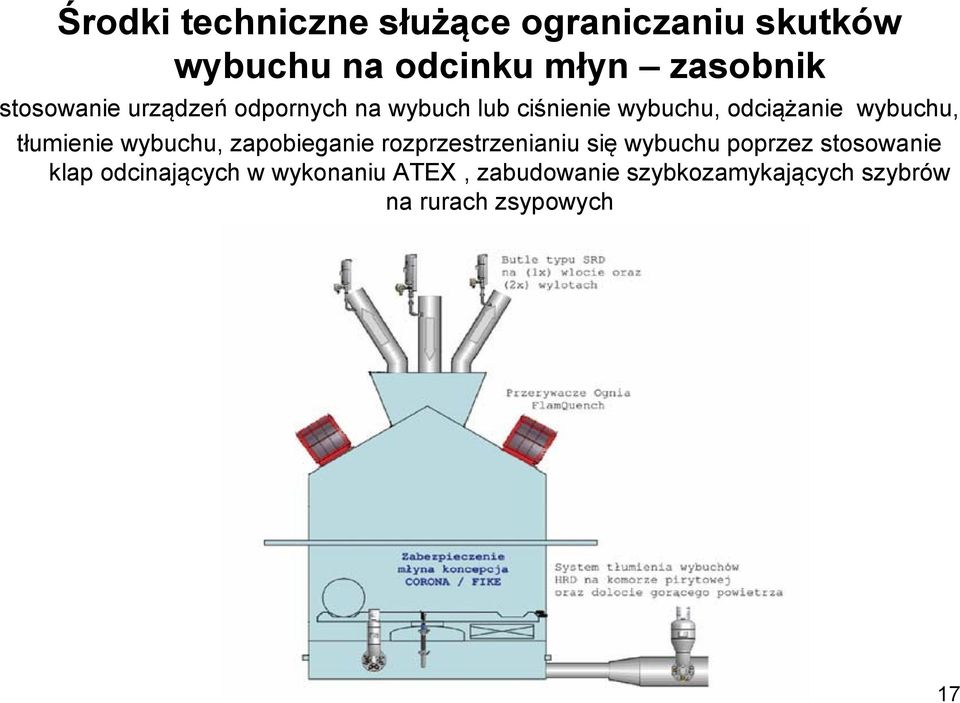

17 Środki techniczne służące ograniczaniu skutków wybuchu na odcinku młyn zasobnik stosowanie urządzeń odpornych na wybuch lub ciśnienie wybuchu, odciążanie wybuchu, tłumienie wybuchu, zapobieganie rozprzestrzenianiu się wybuchu poprzez stosowanie klap odcinających w wykonaniu ATEX, zabudowanie szybkozamykających szybrów na rurach zsypowych 17

18 Wymagania w zakresie ochrony przeciwwybuchowej po wprowadzeniu biomasy do strumienia paliwa wnioski z przeprowadzonych kontroli. Ocena ryzyka stwarzanego przez atmosfery wybuchowe. Aktualizacja oceny ryzyka stwarzanego przez atmosfery wybuchowe po wprowadzeniu nowych rodzajów biomasy do strumienia paliwa. Dokument zabezpieczenia przed wybuchem. Klasyfikacja miejsc pracy, w których mogą wystąpić atmosfery wybuchowe, z uwzględnieniem podziału na strefy zagrożenia wybuchem zgodnie z Polską Normą PN-EN :2007 Zapobieganie wybuchowi i ochrona przed wybuchem. Dobór urządzeń elektrycznych do pracy w przestrzeniach zagrożonych wybuchem zgodnie z kategoriami właściwymi dla wyznaczonych stref zagrożenia wybuchem określonych w Polskiej Normie PN EN :2003 Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Część 10: Klasyfikacja obszarów zagrożonych wybuchem. Ekwipotencjalizacja układów nawęglania zgodnie z warunkami technicznymi określonymi w Polskiej Normie PN-E-05204:1994 Ochrona przed elektrycznością statyczną. Ochrona obiektów, instalacji i urządzeń. Wymagania Zasady eksploatacji urządzeń elektrycznych pracujących w strefach zagrożonych wybuchem. Dokumentacja techniczna z przeprowadzanych zabiegów eksploatacyjnych urządzeń elektrycznych w strefach zagrożonych wybuchem.

19 Zakres tematyczny oceny ochrony przeciwwybuchowej po wprowadzeniu biomasy do strumienia paliwa c.d. Modernizacja urządzeń pracujących w ciągach nawęglania wraz z zespołami młynowymi zgodnie z dokonaną oceną ryzyka stwarzanego przez atmosfery wybuchowe oraz dokumentem zabezpieczenia przed wybuchem. Procedury bezpiecznego wykonywania prac w strefach zagrożonych wybuchem. Zasady sprzątania ciągów nawęglania z zalegającego pyłu paliwa podawanego do kotłów pyłowych. Ocena poprawności działania urządzeń ograniczających pylenie paliwa na przesypach przenośników oraz ciągach przenośników. Systemy kontroli napełnienia zasobników przykotłowych. System detekcji CO w przestrzeni nad zasobnikami przykotłowymi. System strzepywania paliwa zawieszonego w zasobnikach przykotłowych w przypadku zawieszenia paliwa w zasobniku. System odcięcia przedmuchu pomiędzy zasobnikami przykotłowymi i młynami węglowymi. System gaszenia parowego młynów węglowych. System dekompresji lub tłumienia wybuchu wewnątrz młynów węglowych. Parametry technologiczne pracy zespołów młynowych - temperatura mieszanki pyłowo powietrznej przy której następuje wypadnięcie młyna zgodnie z postanowieniami zawartymi w dokumentacji techniczno ruchowej producenta eksploatowanych młynów węglowych.
