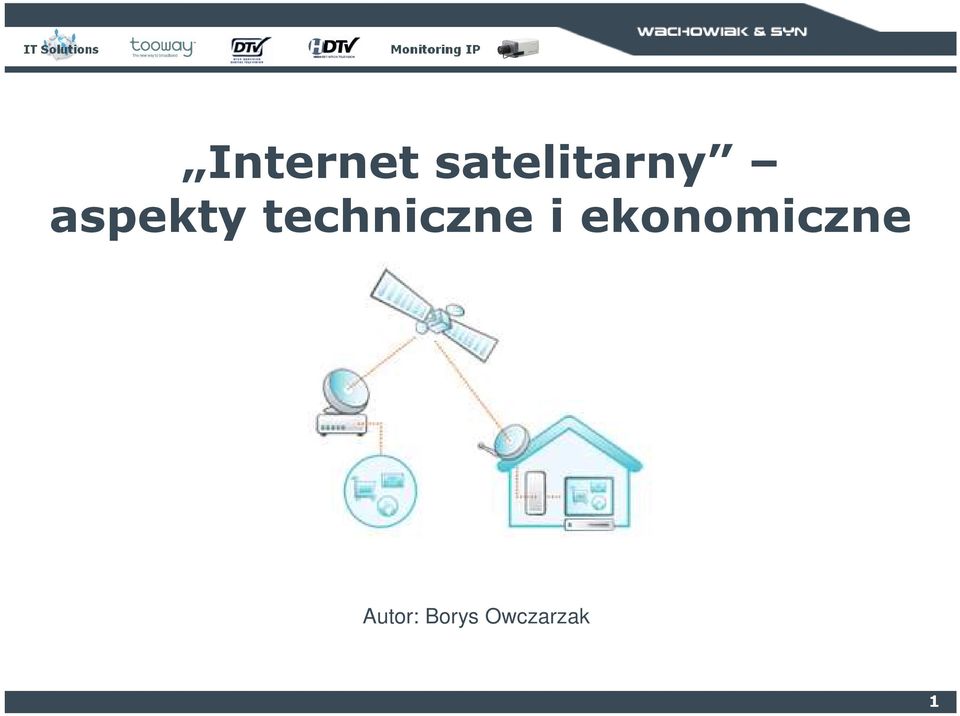

1 Internet satelitarny aspekty techniczne i ekonomiczne Autor: Borys Owczarzak 1

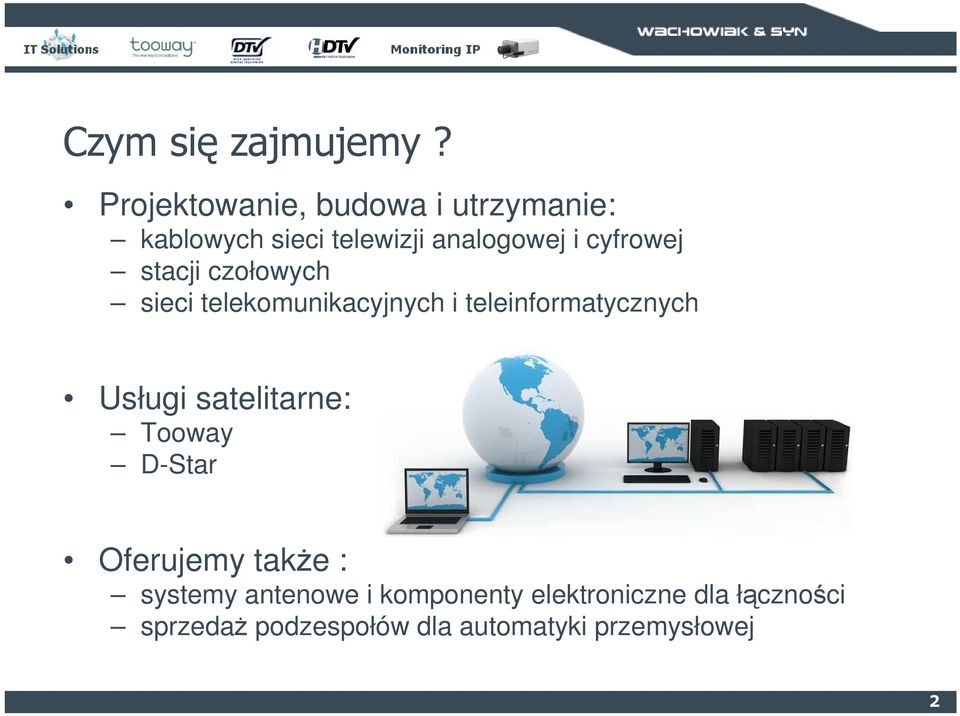

2 Czym się zajmujemy? Projektowanie, budowa i utrzymanie: kablowych sieci telewizji analogowej i cyfrowej stacji czołowych sieci telekomunikacyjnych i teleinformatycznych Usługi satelitarne: Tooway D-Star Oferujemy takŝe : systemy antenowe i komponenty elektroniczne dla łączności sprzedaŝ podzespołów dla automatyki przemysłowej 2

cyfrowej stacji czołowych sieci telekomunikacyjnych i teleinformatycznych Usługi

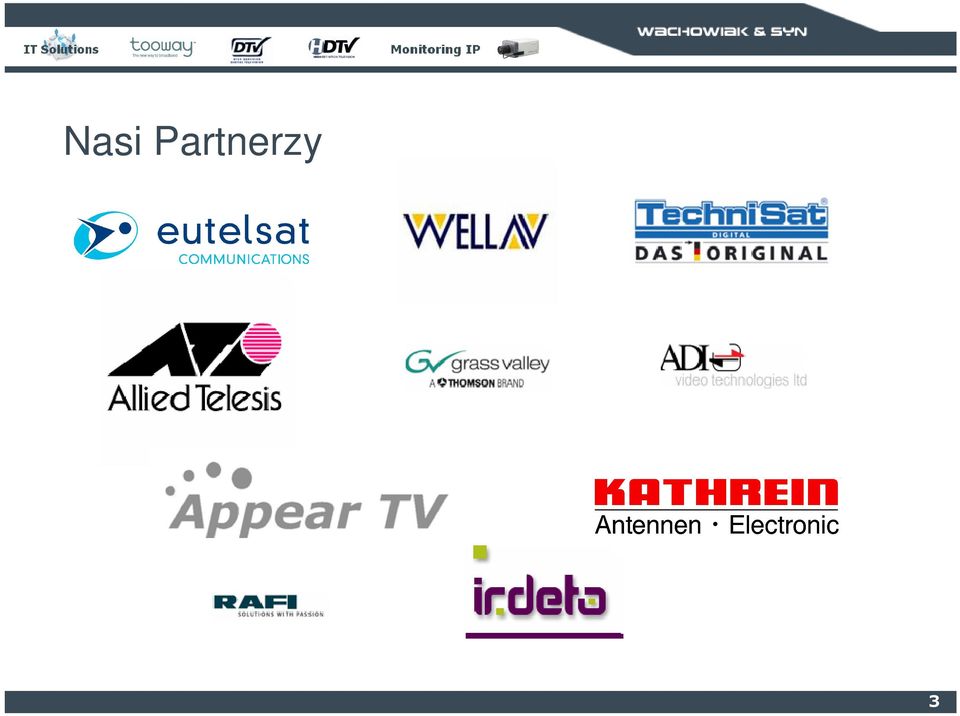

3 Nasi Partnerzy 3

4 Agenda Internet satelitarny Tooway 4

5 Elementy składowe systemu Hub / Teleport Satelita Antena satelitarna Terminal kliencki 5

6 Hub / teleport 6

7 Satelita 7

8 Antena satelitarna i terminal 8

9 Satelitarne usługi IP oferowane przez Eutelsat Dwukierunkowe IP Access IP Tooway IP Connect Jednokierunkowe IP Stream IP File 9

10 Tooway base on the Surfbeam Product manufactured by ViaSat, built on the standard for broadband cable connections, Satelitte Modem: utilise Cable Modem and DTH Set-Top-Box chipsets, replace cable system physical layer with satellite compatible (modulation & coding). Satellite Modem Termination System (SMTS): utilise Cable Modem Termination System (CMTS) products, replace cable system physical layer with satellite compatible (modulation & coding), add variable coding and modulation, add fade mitigation algorithms to maximize throughput, 10

Satellite Modem Termination System (SMTS): utilise Cable Modem Termination System (CMTS) products, replace cable system physical layer

11 Tooway segment naziemny 11

12 Tooway hub w Berlinie 12

13 Tooway rozmieszczenie hubów i punktów styku 13

14 Tooway punkty styku 14

15 Tooway SMTS ViaSat SMTS-1200 Motorola BSR64000 CMTS 15

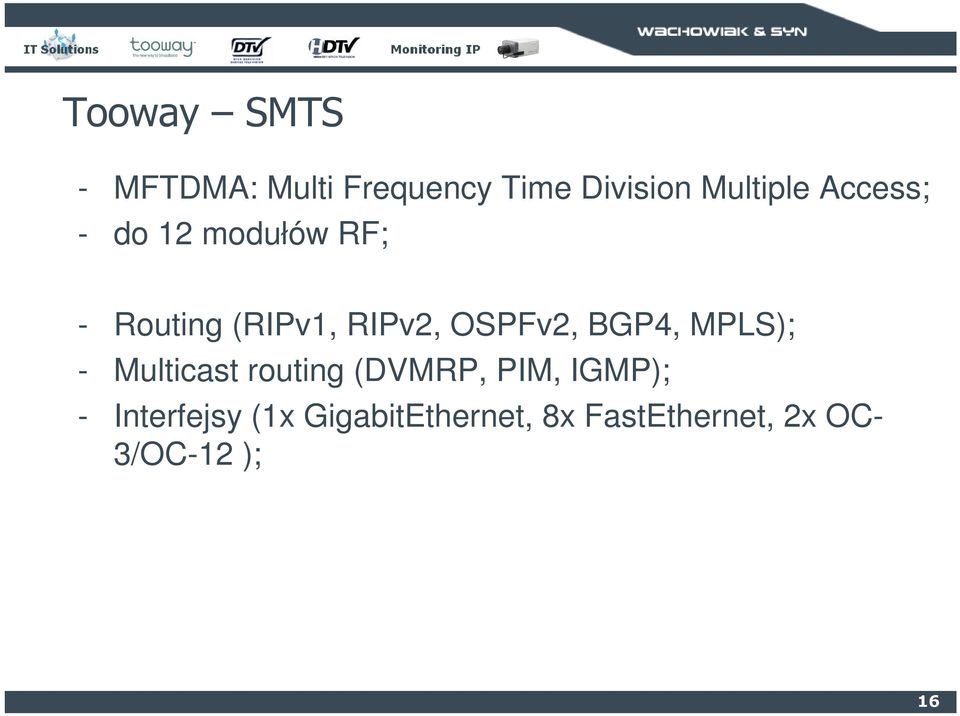

16 Tooway SMTS - MFTDMA: Multi Frequency Time Division Multiple Access; - do 12 modułów RF; - Routing (RIPv1, RIPv2, OSPFv2, BGP4, MPLS); - Multicast routing (DVMRP, PIM, IGMP); - Interfejsy (1x GigabitEthernet, 8x FastEthernet, 2x OC- 3/OC-12 ); 16

BGP4, MPLS); - Multicast routing (DVMRP, PIM, IGMP); -

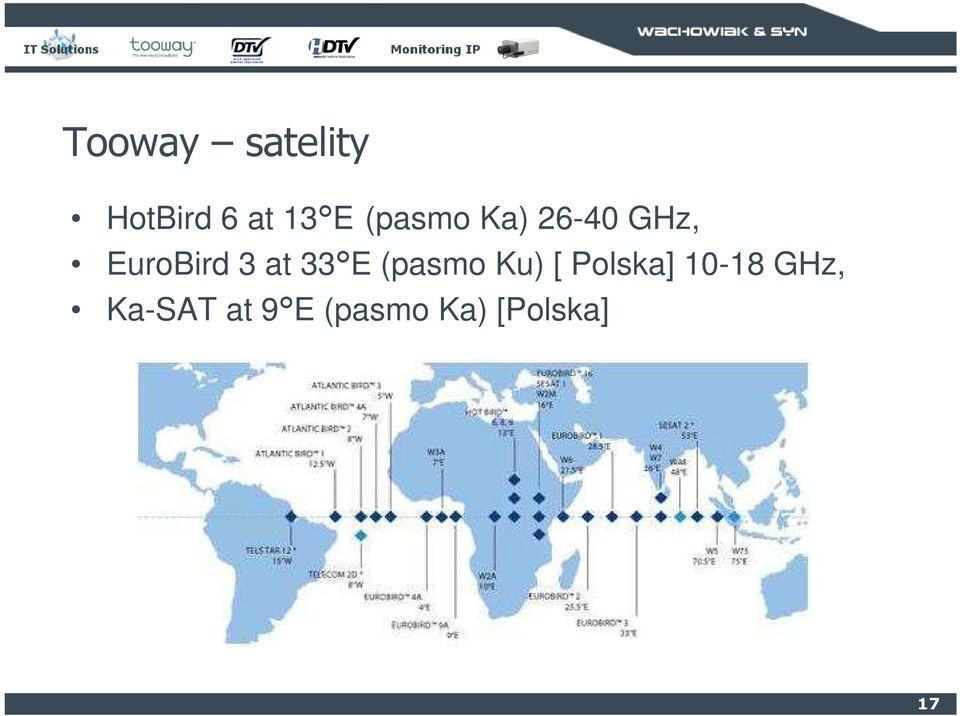

17 Tooway satelity HotBird 6 at 13 E (pasmo Ka) GHz, EuroBird 3 at 33 E (pasmo Ku) [ Polska] GHz, Ka-SAT at 9 E (pasmo Ka) [Polska] 17

18 Tooway satelita HotBird 6 at 13 E 18

19 Tooway EB3 spot A (downlink) 19

20 Tooway EB3 spot B (downlink) 20

21 Tooway EB3 spot C (downlink) 21

22 Tooway EB3 spot D (downlink) 22

23 Tooway EB3 spot A+D (uplink) 23

24 Tooway EB3 spot B+C (uplink) 24

25 Tooway Ka-Sat (82 spoty) 25

26 Tooway Ka-Sat (82 spoty) 26

27 Tooway satelita Eurobird 3 at 33 E 27

28 Tooway satelita Eurobird 3 at 33 E 28

29 Tooway antena satelitarna 29

30 Tooway LNB LNB: Low noise block-downconverter; Input frequency range: , , GHz; Output frequency range: MHz. 30

31 Tooway BUC BUC: Block-upconverter; Input frequency range MHz; Output frequency range GHz 31

32 Tooway terminal downstream: Modulation: QPSK, 8PSK, 16PSK; FEC: 1/2, 1/3, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9; Symbol Rate: 5-30 Msps (10-52 Msps); Data Rate: 5-72 Mbps; Inter-facility link: MHz ( GHz). upstream: Modulation BPSK, QPSK, 8PSK; FEC: 1/2, 3/4, 3/8, 2/3, 7/12; Symbol Rate: 0,16-2,56 Msps (0, Msps); Data Rate: 0,15 3,84 Mbps (do 10Mbps); Inter-facility link: MHz ( GHz). 32

33 Tooway MultiRate link 33

34 Tooway Fair Access Policy 34

35 Tooway Fair Access Policy 35

36 Tooway Fair Access Policy Limit = (0,5Rx+1,5Tx) Tylko pobieramy, limit 2,4 GB: 4,8 GB Tylko wysyłamy, limit 2,4 GB: 1,6 GB 36

37 Tooway wykorzystanie - UŜytkownik domowy (wieś); - Stacje radiowe i telewizyjne; - Centra inwestycyjno-kryzysowe; - Platformy wiertnicze; - Firmy budowlane; - Eventy. 37

38 Tooway wykorzystanie 25. rocznica przyznania L. Wałęsie Pokojowej nagrody Nobla grudnia 2008 r., Filharmonia Bałtycka (Gdańsk), gości i 450 dziennikarzy (Donald Tusk, Nikolas Sarkozy, Dalajlama, Jose Manuel Barroso, premierzy Czech, Węgier, Słowacji, Litwy, Estonii, Bługarii, Rumunii). - 4x Tooway (14,4Mb/s, 1,53Mb/s). - Router Draytek Vigor (4xWAN, Load Balancing) 38

39 Tooway cennik (Eutelsat) Tooway Rodzaj pakietu Podstawowy Brązowy Srebrny Złoty Maksymalna szybkość odbierania 3,6Mbps Maksymalna szybkość wysyłania 384kbps Miesięczny limit odbierania i wysyłania 2,4GB 4GB 6GB 12GB (0,5xRX+1,5xTX) 4,8GB 8GB 12GB 24GB Miesięczny abonament 20 EURO 95,16PLN 33 EURO 157,01PLN 45 EURO 214,11PLN 85 EURO 404,43PLN Jednorazowa opłata aktywacyjna 25 EURO / 118,95 PLN Kosz zestawu Tooway 260 EURO / 1237,08 PLN 39

40 Tooway cennik (Ka-Sat) Rodzaj pakietu Tooway 2 Tooway 6 Tooway 8 Tooway 10 Tooway 10+ Maksymalna szybkość odbierania 2 Mbps 4 Mbps 8 Mbps 10 Mbps 10 Mbps Maksymalna szybkość wysyłania 512 kbps 1 Mbps 2 Mbps 2 Mbps 4 Mbps Miesięczny limit odbierania i wysyłania 1,5 GB 4 GB 8 GB 13 GB 25 GB (0,5xRX+1,5xTX) 3 GB 8 GB 16 GB 26 GB 50 GB Miesięczny abonament 70 PLN 122 PLN 200 PLN 275 PLN 520 PLN Jednorazowa opłata aktywacyjna 125 PLN Koszt zestawu Tooway 1700 PLN Dodatkowa paczka danych 1GB 60 PLN 40

41 Tooway zestawienie - wysoki koszt instalacji (1700 PLN), - wysoki abonament ( PLN), - limit pobierania / wysyłania danych (1,5 25 GB), - zaleŝność stanu łącza od pogody, - ograniczony dostęp do niektórych zasobów Internetu, - duŝe opóźnienie ( ms), + dostęp do Internetu w niemal kaŝdym miejscu,? 1 publiczny adres IP,? mechanizm FAP. 41

42 42

43 Dziękuję za uwagę! Wachowiak & Syn s.c. ul. Grunwaldzka 165D/ Poznań tel.: tel.: fax:
