1 system bezpieczny fundament icopal 99 System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie nr notyfikacji UE 1488 Rekomendacja Techniczna RT ITB nr 1130/ systemowe rozwiązania zabezpieczania fundamentów dla: każdego budynku jednorodzinnego wszystkich warunków gruntowo-wodnych System powstał w wyniku połączenia wiedzy i doświadczenia środowisk budowlanych z sze ściu krajów świata wykonawców, producentów materiałów budowlanych i naukowców z nie zależnych instytutów badawczych. W imieniu Zarządu Icopal S.A. dziękuję wszystkim, którzy przyczynili się do niniejszego opracowania: mgr inż. Przemysław Rasz Dyrektor Zarządzający Koncernu Icopal w Europie Środkowej i Wschodniej Przewodniczący Komitetu Budownictwa Krajowej Izby Gospodarczej z siedzibą w Warszawie Absolwent Politechniki Poznańskiej Z budownictwem związany od 21 Jednostkom Naukowym w Polsce, w szczególności: - pracownikom Instytutu Techniki Budowlanej w Warszawie, - pracownikom Centralnego Ośrodka Badawczo-Rozwojowego PIB w Katowicach, - pracownikom naukowym Politechniki Poznańskiej; Kolegom z Firm: Colbond w Niemczech i Holandii oraz EcoTherm w Holandii; Współpracownikom z Departamentu Badań i Rozwoju Grupy Icopal we Francji, Danii i USA pod kierownictwem Pana Bruno Fabvier; Współpracownikom z Icopal S.A. Polska. Z wyrazami szacunku Przemysław Rasz Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament 3

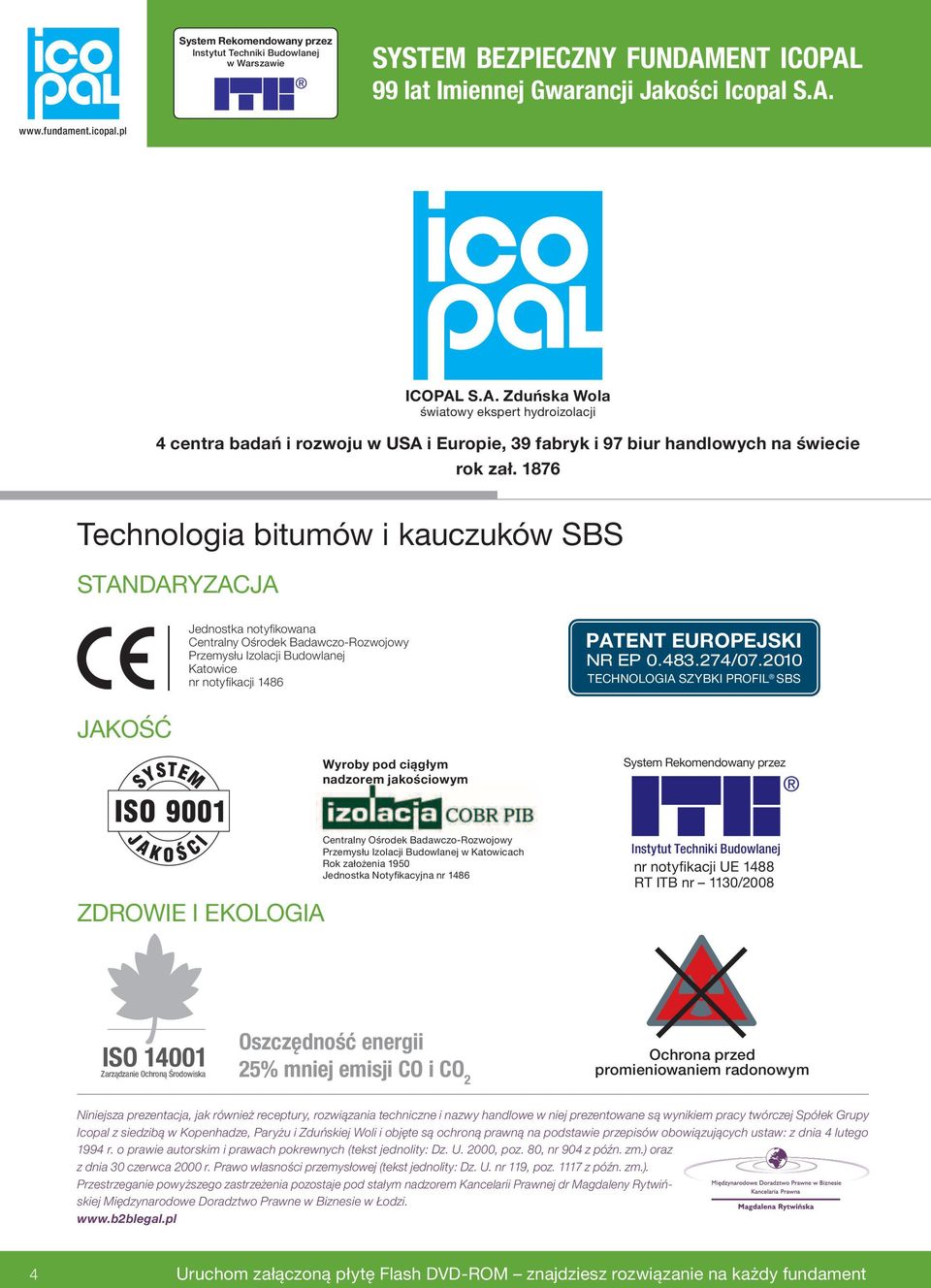

2 System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie system bezpieczny fundament icopal ICOPAL S.A. Zduńska Wola światowy ekspert hydroizolacji 4 centra badań i rozwoju w USA i Europie, 39 fabryk i 97 biur handlowych na świecie rok zał Technologia bitumów i kauczuków SBS STANDARYZACJA Jednostka notyfi kowana Centralny Ośrodek Badawczo-Rozwojowy Przemysłu Izolacji Budowlanej Katowice nr notyfi kacji 1486 PATENT EUROPEJSKI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS JAKOŚĆ Wyroby pod ciągłym nadzorem jakościowym System Rekomendowany przez ZDROWIE I EKOLOGIA Centralny Ośrodek Badawczo-Rozwojowy Przemysłu Izolacji Budowlanej w Katowicach Rok założenia 1950 Jednostka Notyfi kacyjna nr 1486 Instytut Techniki Budowlanej nr notyfikacji UE 1488 RT ITB nr 1130/2008 ISO Zarządzanie Ochroną Środowiska Oszczędność energii 25% mniej emisji CO i CO 2 Ochrona przed promieniowaniem radonowym Niniejsza prezentacja, jak również receptury, rozwiązania techniczne i nazwy handlowe w niej prezentowane są wynikiem pracy twórczej Spółek Grupy Icopal z sie dzibą w Kopenhadze, Paryżu i Zduńskiej Woli i objęte są ochroną prawną na podstawie przepisów obowiązujących ustaw: z dnia 4 lutego 1994 r. o prawie au torskim i prawach pokrewnych (tekst jednolity: Dz. U. 2000, poz. 80, nr 904 z późn. zm.) oraz z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (tekst jednolity: Dz. U. nr 119, poz z późn. zm.). Przestrzeganie powyższego zastrzeżenia pozostaje pod stałym nadzorem Kancelarii Prawnej dr Magdaleny Rytwińskiej Międzynarodowe Doradztwo Prawne w Biznesie w Łodzi. 4 Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament

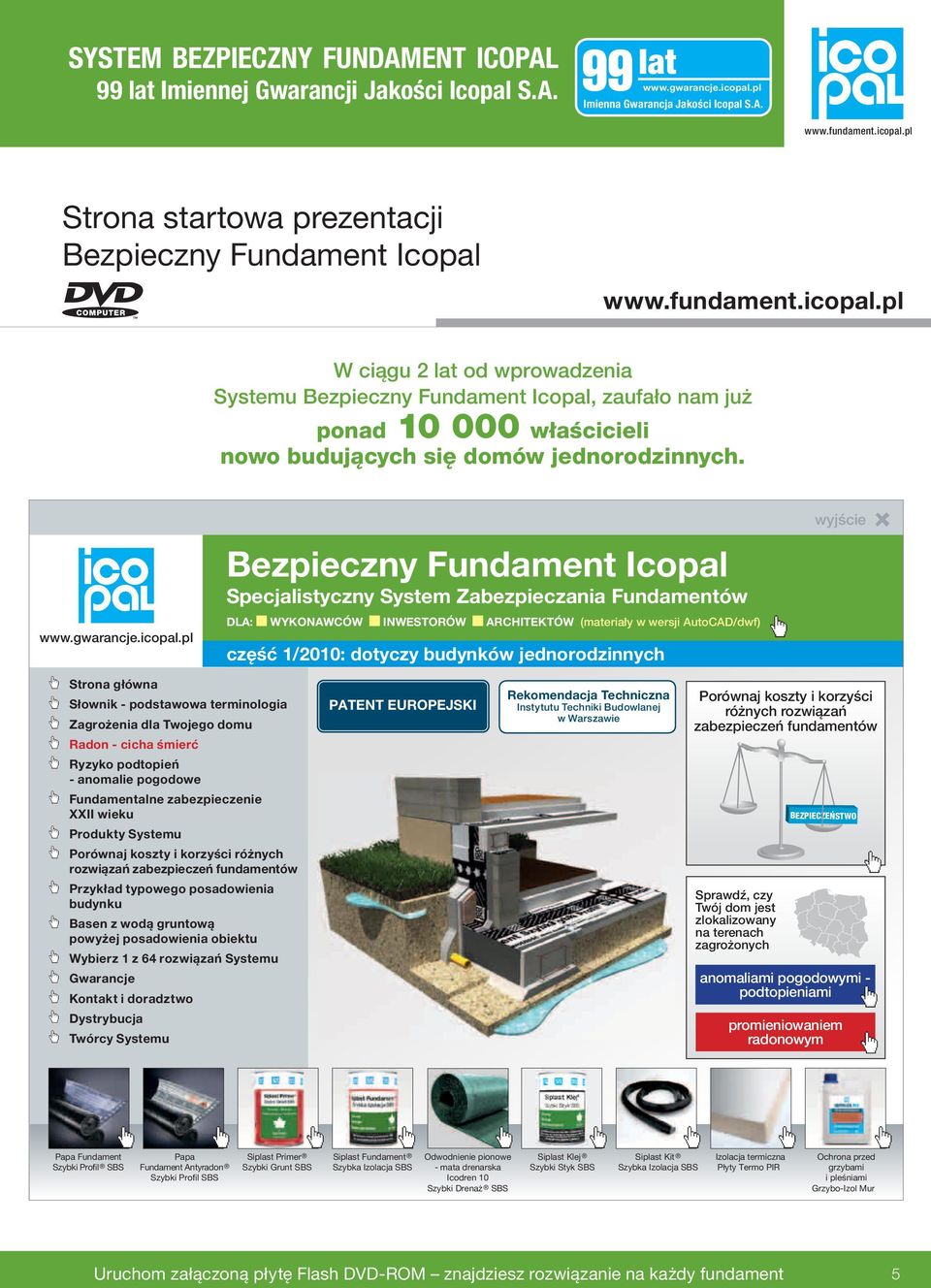

3 system bezpieczny fundament icopal 99 Strona startowa prezentacji Bezpieczny Fundament Icopal W ciągu 2 od wprowadzenia Systemu Bezpieczny Fundament Icopal, zaufało nam już ponad właścicieli nowo budujących się domów jednorodzinnych. Bezpieczny Fundament Icopal Specjalistyczny System Zabezpieczania Fundamentów DLA: WYKONAWCÓW INWESTORÓW ARCHITEKTÓW (materiały w wersji AutoCAD/dwf) część 1/2010: dotyczy budynków jednorodzinnych Strona główna Słownik - podstawowa terminologia Zagrożenia dla Twojego domu Radon - cicha śmierć Ryzyko podtopień - anomalie pogodowe Fundamentalne zabezpieczenie XXII wieku Produkty Systemu Porównaj koszty i korzyści różnych rozwiązań zabezpieczeń fundamentów Przykład typowego posadowienia budynku Basen z wodą gruntową powyżej posadowienia obiektu Wybierz 1 z 64 rozwiązań Systemu Gwarancje Kontakt i doradztwo Dystrybucja Twórcy Systemu PATENT EUROPEJSKI Rekomendacja Techniczna Instytutu Techniki Budowlanej w Warszawie Porównaj koszty i korzyści różnych rozwiązań zabezpieczeń fundamentów Sprawdź, czy Twój dom jest zlokalizowany na terenach zagrożonych BEZPIECZEŃSTWO anomaliami pogodowymi - podtopieniami promieniowaniem radonowym Papa Fundament Antyradon Szybki Profil SBS Papa Fundament Szybki Profil SBS Siplast Primer Szybki Grunt SBS Siplast Fundament Szybka Izolacja SBS Odwodnienie pionowe - mata drenarska Icodren 10 Szybki Drenaż SBS Siplast Klej Szybki Styk SBS Siplast Kit Szybka Izolacja SBS Izolacja termiczna Płyty Termo PIR Ochrona przed grzybami i pleśniami Grzybo-Izol Mur Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament 5

4 System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie system bezpieczny fundament icopal Sprawdź, czy Twój dom jest zlokalizowany na terenie zagrożonym Bezpieczny Radon - cicha Fundament śmierć Icopal Sprawdź lokalizację Twojego domu Czym jest promieniowanie radonowe? Jakie są zagrożenia promieniowania radonowego dla życia i zdrowia mieszkańców? Fundament - skuteczna ochrona domu i zdrowia mieszkańców przed promieniowaniem radonowym Obszary zagrożone promieniowaniem radonowym w Polsce Ryzyko podtopień - anomalia pogodowe promieniowaniem radonowym część 1/2010: dotyczy budynków jednorodzinnych Sprawdź, jak anomalia pogodowe mogą zagrozić fundamentom Twojego domu: Ekstremalne zjawiska pogodowe stają się coraz bardziej gwałtowne. Lokalne burze i intensywne opady deszczu występują na terenie całego kraju. anomaliami pogodowymi podtopieniami Prawdopodobieństwo wystąpienia lokalnych podtopień dotyczy każdego obszaru Polski. Prawidłowa budowa i zabezpieczenie fundamentów zmniejsza ryzyko wystąpienia szkód, obniży poziom składki ubezpieczeniowej. część 1/2010: dotyczy budynków jednorodzinnych 6 Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament

5 system bezpieczny fundament icopal 99 2 filmy instruktażowe Przykład typowego posadowienia budynku Dom bez piwnicy Pierwszy z nich to półgodzinny, instruktażowy film przedstawiający powstawanie najważniejszych elementów budowy fundamentów domu ze szczególnym uwzględnieniem jego zabezpieczenia. Film prezentuje, jak powinny przebiegać kolejne etapy budowy od pierwszego wykopu, po gotowy i doskonale zaizolowany fundament. Film Zobacz film Prezentacja rozwiązania Basen z wodą gruntową powyżej posadowienia budynku część 1/2010: dotyczy budynków jednorodzinnych Dom z basenem Drugi to 10-minutowa relacja z budowy trudnych technicznie fundamentów domu mieszkalnego z basenem (z wodą gruntową powyżej posadowienia budynku). Ta trudna inwestycja wykonana została z zastosowaniem produktów systemu Bezpieczny Fundament Icopal i pod nadzorem jednego z Twórców. Film Zobacz film część 1/2010: dotyczy budynków jednorodzinnych Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament 7

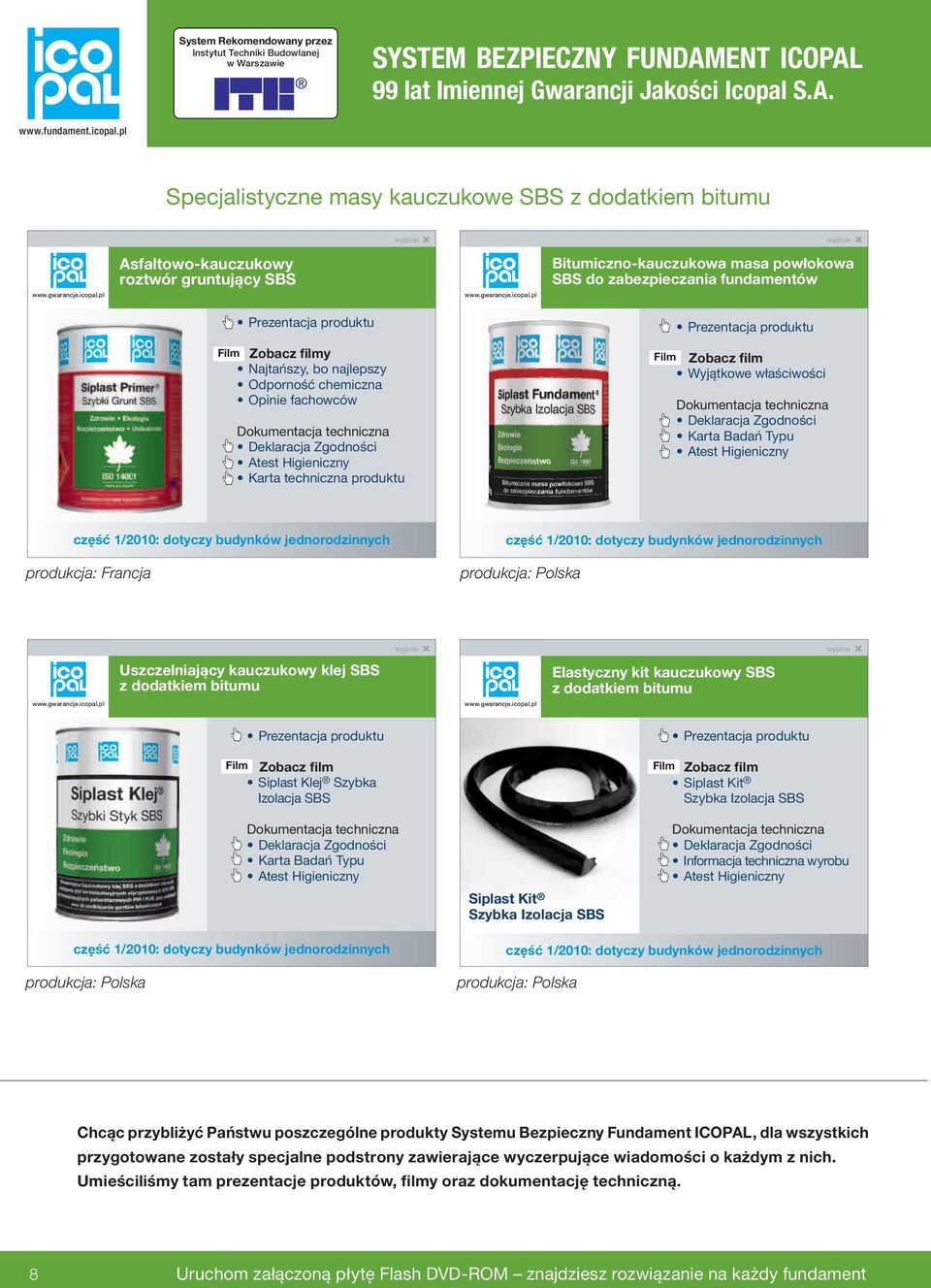

6 System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie system bezpieczny fundament icopal Specjalistyczne masy kauczukowe SBS z dodatkiem bitumu Asfaltowo-kauczukowy roztwór gruntujący SBS Bitumiczno-kauczukowa masa powłokowa SBS do zabezpieczania fundamentów Prezentacja produktu Prezentacja produktu Zobacz filmy Najtańszy, bo najlepszy Odporność chemiczna Opinie fachowców Film Film Dokumentacja techniczna Deklaracja Zgodności Karta Badań Typu Atest Higieniczny Dokumentacja techniczna Deklaracja Zgodności Atest Higieniczny Karta techniczna produktu część 1/2010: dotyczy budynków jednorodzinnych Zobacz film Wyjątkowe właściwości część 1/2010: dotyczy budynków jednorodzinnych produkcja: Francja produkcja: Polska Uszczelniający kauczukowy klej SBS z dodatkiem bitumu Elastyczny kit kauczukowy SBS z dodatkiem bitumu Prezentacja produktu Prezentacja produktu Zobacz film Siplast Klej Szybka Izolacja SBS Film Zobacz film Siplast Kit Szybka Izolacja SBS Film Dokumentacja techniczna Deklaracja Zgodności Karta Badań Typu Atest Higieniczny Dokumentacja techniczna Deklaracja Zgodności Informacja techniczna wyrobu Atest Higieniczny Siplast Kit Szybka Izolacja SBS część 1/2010: dotyczy budynków jednorodzinnych produkcja: Polska część 1/2010: dotyczy budynków jednorodzinnych produkcja: Polska Chcąc przybliżyć Państwu poszczególne produkty Systemu Bezpieczny Fundament ICOPAL, dla wszystkich przygotowane zostały specjalne podstrony zawierające wyczerpujące wiadomości o każdym z nich. Umieściliśmy tam prezentacje produktów, filmy oraz dokumentację techniczną. 8 Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament

7 system bezpieczny fundament icopal 99 Specjalistyczne papy w opatentowanej technologii Szybki Profil SBS Specjalistyczna papa do fundamentów Specjalistyczna papa do fundamentów z barierą antyradonową Prezentacja produktu Prezentacja produktu Papa Fundament Szybki Profil SBS Film Zobacz filmy Specjalistyczna papa do fundamentów Papa odporna na przebicie korzeni Papa ze zwiększoną odpornością na przebicie statyczne i dynamiczne Dokumentacja techniczna Deklaracja Zgodności Informacja techniczna wyrobu Atest Higieniczny Papa Fundament Antyradon Szybki Profil SBS Film Zobacz filmy Specjalistyczna papa do fundamentów z barierą antyradonową Papa odporna na przebicie korzeni Papa ze zwiększoną odpornością na przebicie statyczne i dynamiczne Dokumentacja techniczna Deklaracja Zgodności Informacja techniczna wyrobu Atest Higieniczny część 1/2010: dotyczy budynków jednorodzinnych produkcja: Polska część 1/2010: dotyczy budynków jednorodzinnych produkcja: Polska Specjalistyczne produkty ochronne Bezpieczny Mata drenarska Fundament Icopal odwodnienie pionowe Bezpieczny Preparat Fundament Icopal grzybobójczy i grzybochronny Prezentacja produktu Prezentacja produktu ICODREN 10 Szybki Drenaż SBS Film Zobacz film ICODREN 10 Szybki Drenaż SBS Dokumentacja techniczna Deklaracja Zgodności Informacja techniczna wyrobu Atest Higieniczny GRZYBO-IZOL MUR Film Zobacz film Grzybo-Izol Mur Dokumentacja techniczna Deklaracja Zgodności Informacja techniczna wyrobu Atest Higieniczny część 1/2010: dotyczy budynków jednorodzinnych produkcja: Niemcy część 1/2010: dotyczy budynków jednorodzinnych produkcja: Polska/Szwajcaria Bezpieczny Izolacja Termiczna Fundament Termo IcopalPIR - ściana fundamentowa - ściana dwuwarstwowa - posadzka Prezentacja produktu Dokumentacja techniczna Deklaracja Zgodności Informacja techniczna wyrobu Atest Higieniczny część 1/2010: dotyczy budynków jednorodzinnych produkcja: Holandia Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament 9

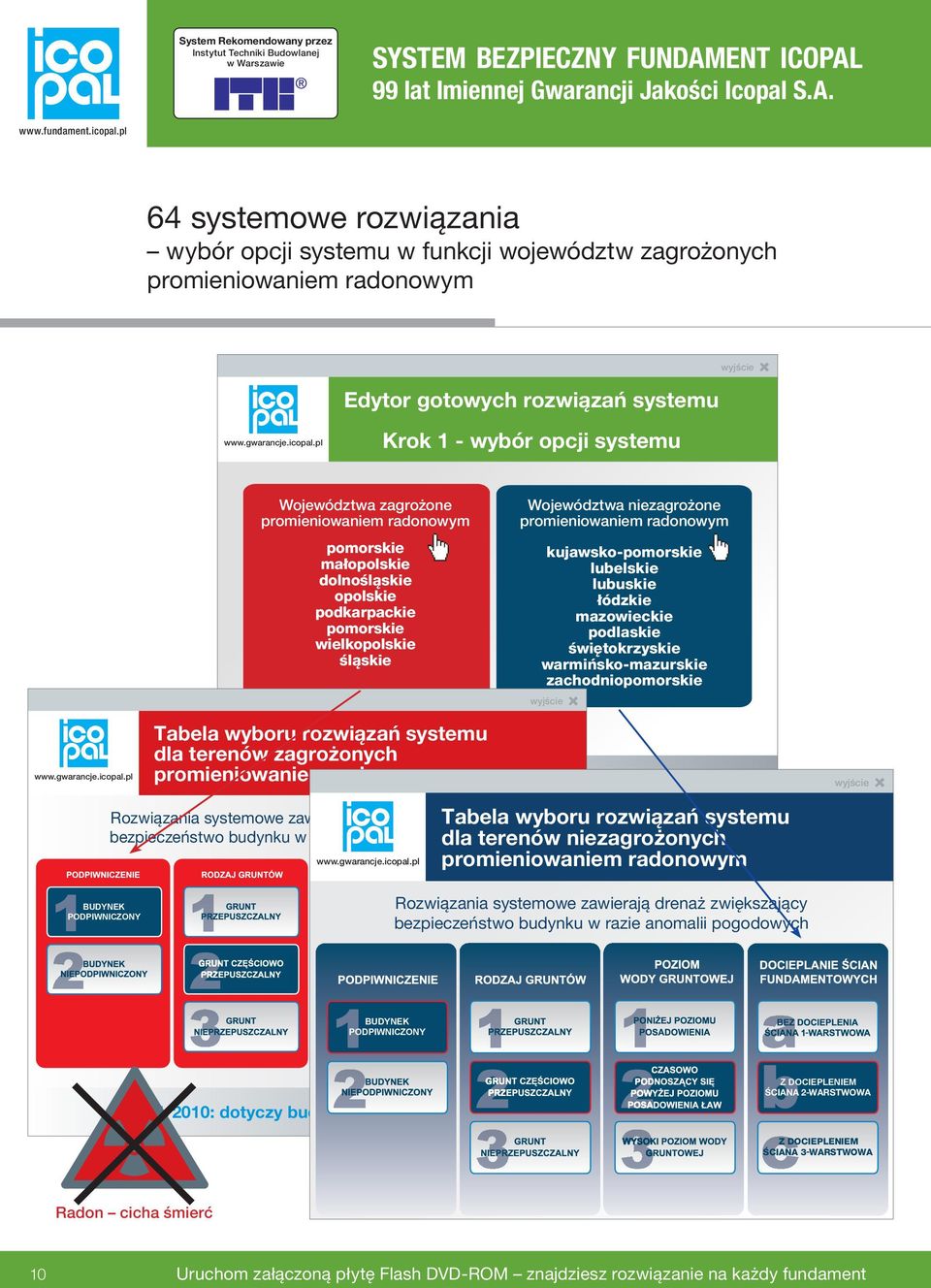

8 System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie system bezpieczny fundament icopal 64 systemowe rozwiązania wybór opcji systemu w funkcji województw zagrożonych promieniowaniem radonowym Edytor gotowych rozwiązań systemu Krok 1 - wybór opcji systemu Województwa zagrożone promieniowaniem radonowym pomorskie małopolskie dolnośląskie opolskie podkarpackie pomorskie wielkopolskie śląskie Województwa niezagrożone promieniowaniem radonowym kujawsko-pomorskie lubelskie lubuskie łódzkie mazowieckie podlaskie świętokrzyskie warmińsko-mazurskie zachodniopomorskie Tabela wyboru rozwiązań systemu dla terenów zagrożonych promieniowaniem radonowym Rozwiązania systemowe zawierają drenaż zwiększający bezpieczeństwo budynku w razie anomalii pogodowych część 1/2010: dotyczy budynków jednorodzinnych Tabela wyboru rozwiązań systemu dla terenów niezagrożonych promieniowaniem radonowym BUDYNEK PODPIWNICZONY część 1/2010: dotyczy budynków jednorodzinnych Radon cicha śmierć BUDYNEK PODPIWNICZONY 1 Rozwiązania systemowe zawierają drenaż zwiększający bezpieczeństwo budynku w razie anomalii pogodowych Z DOCIEPLENIEM ŚCIANA 2 WARSTWOWA Z DOCIEPLENIEM ŚCIANA 2 WARSTWOWA Z DOCIEPLENIEM ŚCIANA 2 WARSTWOWA Z DOCIEPLENIEM ŚCIANA 3 WARSTWOWA 10 Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament

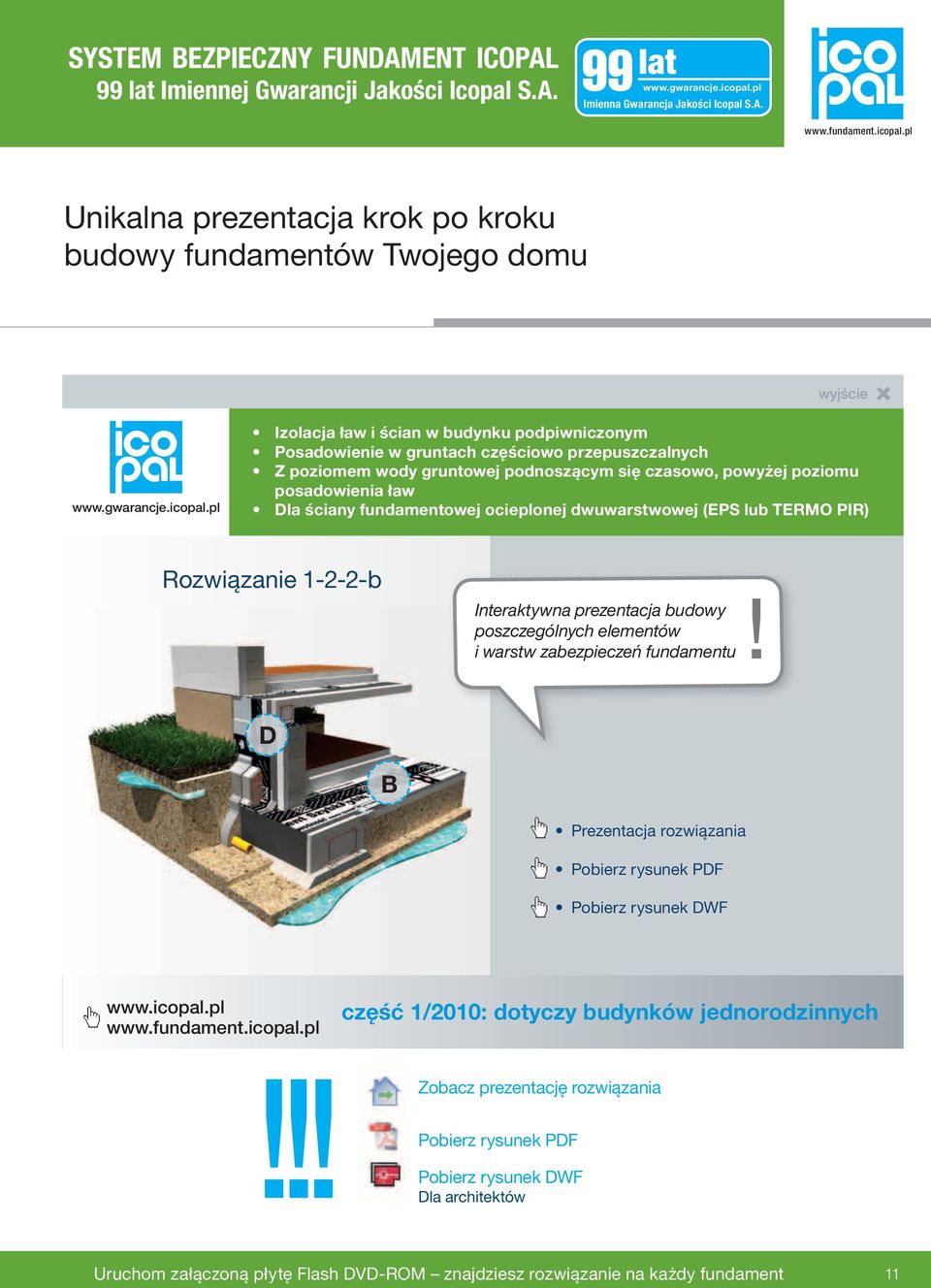

9 system bezpieczny fundament icopal 99 Unikalna prezentacja krok po kroku budowy fundamentów Twojego domu Izolacja ław i ścian w budynku podpiwniczonym Posadowienie w gruntach częściowo przepuszczalnych Z poziomem wody gruntowej podnoszącym się czasowo, powyżej poziomu posadowienia ław Dla ściany fundamentowej ocieplonej dwuwarstwowej (EPS lub TERMO PIR) Rozwiązanie b Interaktywna prezentacja budowy poszczególnych elementów i warstw zabezpieczeń fundamentu D B Prezentacja rozwiązania Pobierz rysunek PDF Pobierz rysunek DWF część 1/2010: dotyczy budynków jednorodzinnych Zobacz prezentację rozwiązania Pobierz rysunek PDF Pobierz rysunek DWF Dla architektów Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament 11

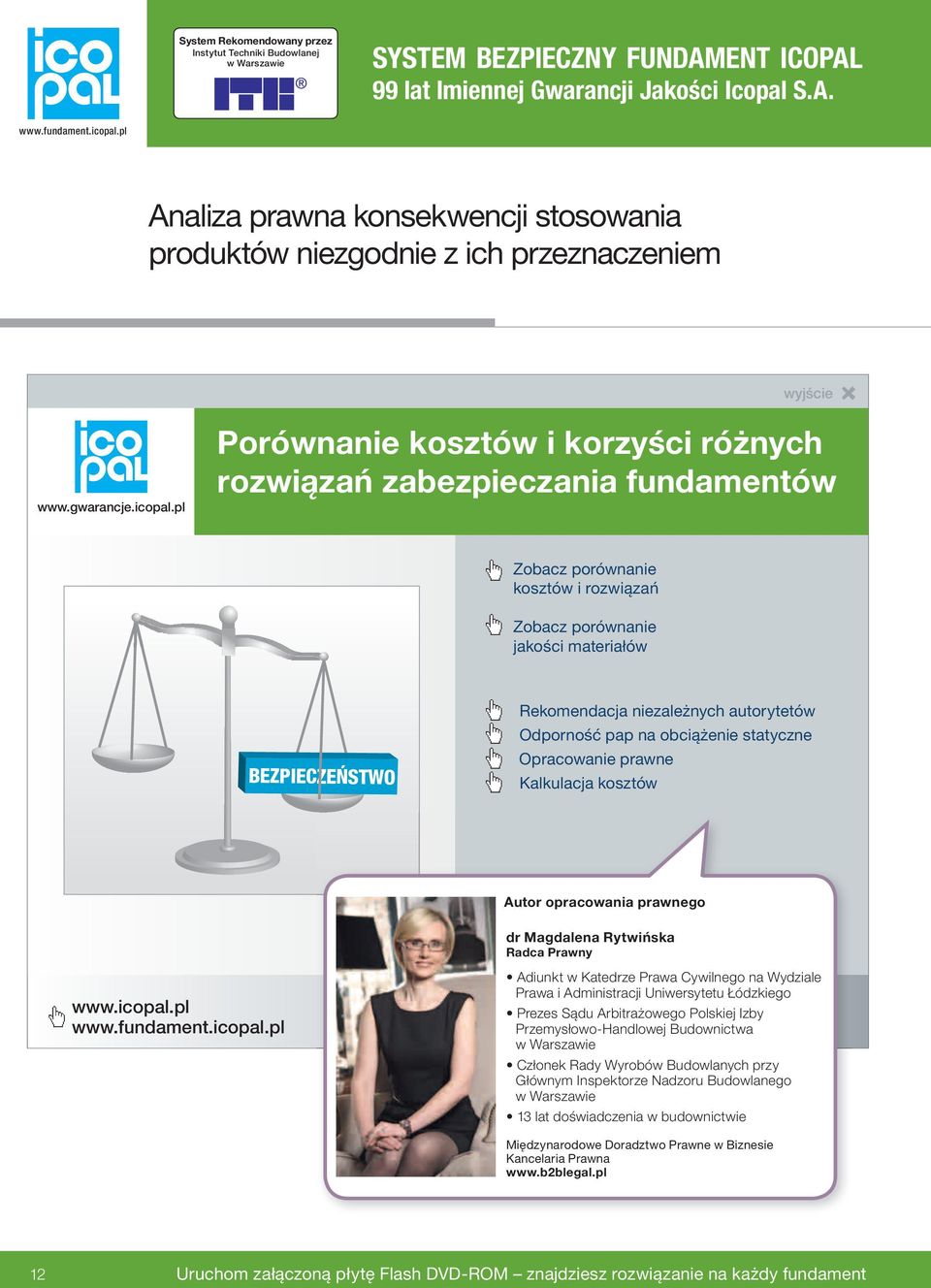

10 System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie system bezpieczny fundament icopal Analiza prawna konsekwencji stosowania produktów niezgodnie z ich przeznaczeniem Porównanie kosztów i korzyści różnych rozwiązań zabezpieczania fundamentów Zobacz porównanie kosztów i rozwiązań Zobacz porównanie jakości materiałów BEZPIECZEŃSTWO Rekomendacja niezależnych autorytetów Odporność pap na obciążenie statyczne Opracowanie prawne Kalkulacja kosztów Autor opracowania prawnego dr Magdalena Rytwińska Radca Prawny Adiunkt w Katedrze Prawa Cywilnego na Wydziale Prawa i Administracji Uniwersytetu Łódzkiego Prezes Sądu Arbitrażowego Polskiej Izby Przemysłowo-Handlowej Budownictwa w Warszawie Członek Rady Wyrobów Budowlanych przy Głównym Inspektorze Nadzoru Budowlanego w Warszawie 13 doświadczenia w budownictwie Międzynarodowe Doradztwo Prawne w Biznesie Kancelaria Prawna 12 Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament

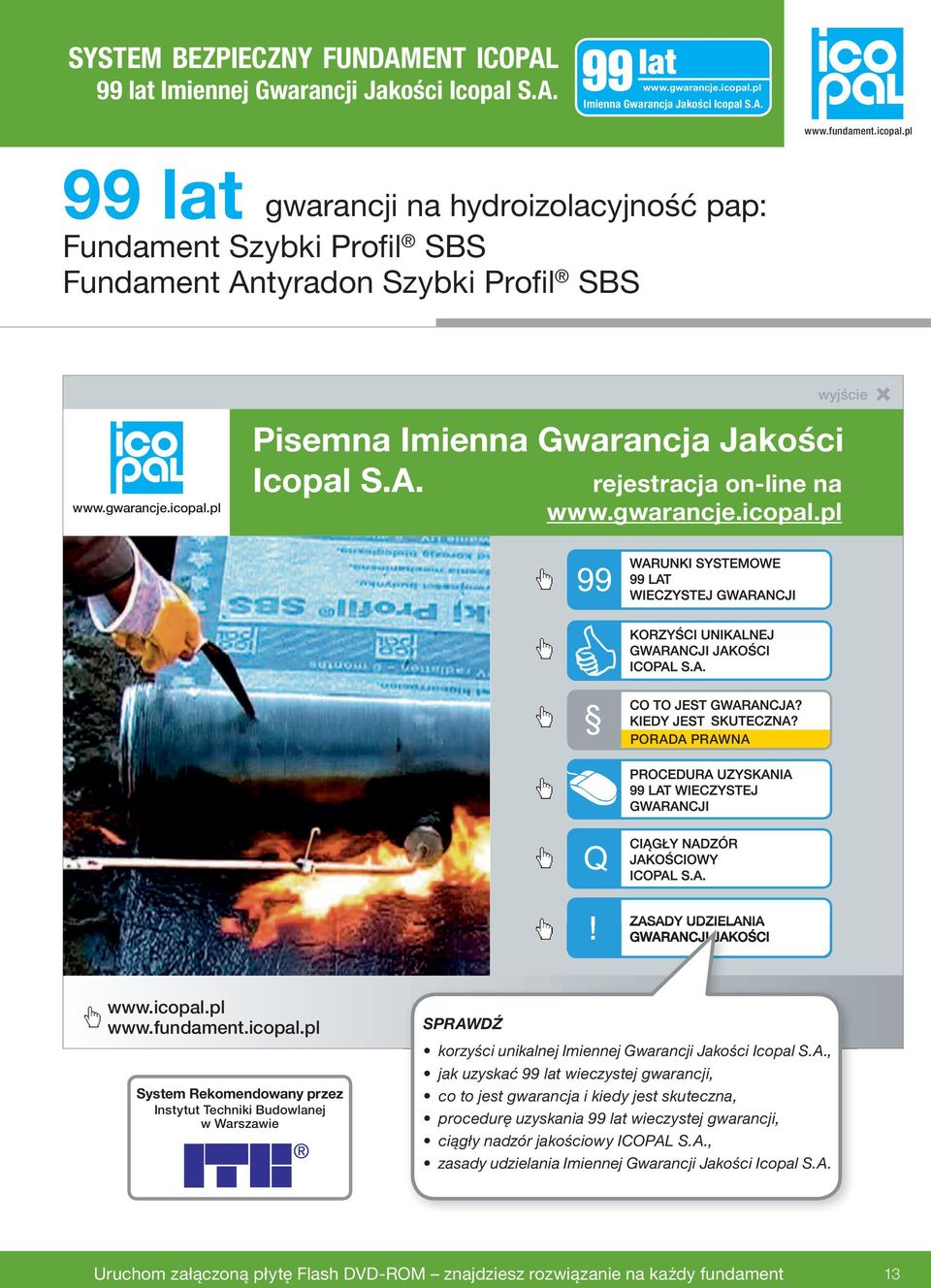

11 system bezpieczny fundament icopal gwarancji na hydroizolacyjność pap: Fundament Szybki Profil SBS Fundament Antyradon Szybki Profil SBS Pisemna Imienna Gwarancja Jakości Icopal S.A. rejestracja on-line na PORADA PRAWNA System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie SPRAWDŹ korzyści unikalnej Imiennej Gwarancji Jakości Icopal S.A., jak uzyskać 99 wieczystej gwarancji, co to jest gwarancja i kiedy jest skuteczna, procedurę uzyskania 99 wieczystej gwarancji, ciągły nadzór jakościowy ICOPAL S.A., zasady udzielania Imiennej Gwarancji Jakości Icopal S.A. Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament 13

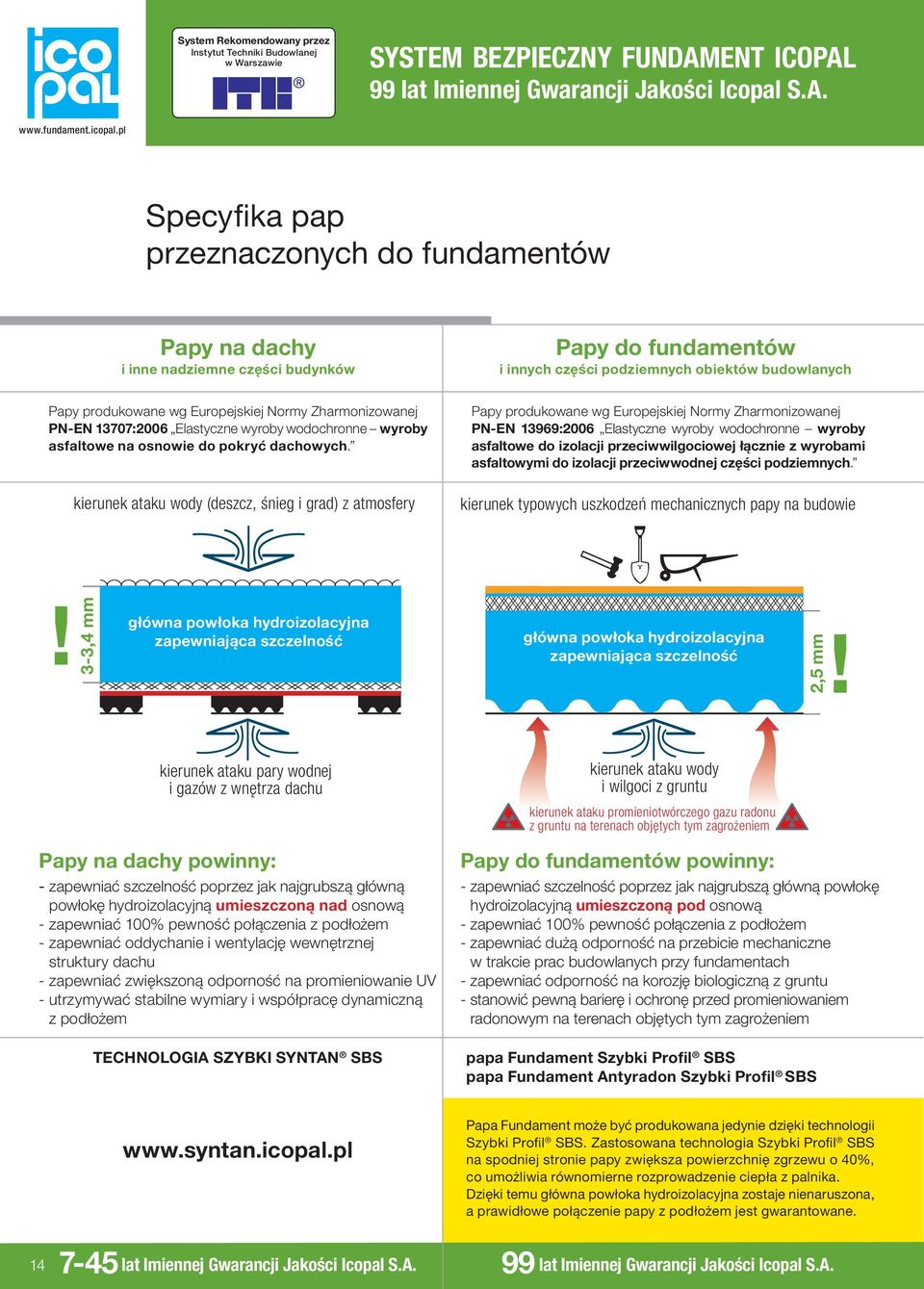

12 System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie system bezpieczny fundament icopal Specyfika pap przeznaczonych do fundamentów Papy na dachy i inne nadziemne części budynków Papy do fundamentów i innych części podziemnych obiektów budowlanych Papy produkowane wg Europejskiej Normy Zharmonizowanej PN-EN 13707:2006 Elastyczne wyroby wodochronne wyro by asfaltowe na osnowie do pokryć dachowych. kierunek ataku wody (deszcz, śnieg i grad) z atmosfery Papy produkowane wg Europejskiej Normy Zharmonizowanej PN-EN 13969:2006 Elastyczne wyroby wodochronne wyroby asfaltowe do izolacji przeciwwilgociowej łącznie z wyrobami asfaltowymi do izolacji przeciwwodnej części podziemnych. kierunek typowych uszkodzeń mechanicznych papy na budowie! 3-3,4 mm główna powłoka hydroizolacyjna zapewniająca szczelność główna powłoka hydroizolacyjna zapewniająca szczelność 2,5 mm! kierunek ataku pary wodnej i gazów z wnętrza dachu kierunek ataku wody i wilgoci z gruntu kierunek ataku promieniotwórczego gazu radonu z gruntu na terenach objętych tym zagrożeniem Papy na dachy powinny: - zapewniać szczelność poprzez jak najgrubszą główną powłokę hydroizolacyjną umieszczoną nad osnową - zapewniać 100% pewność połączenia z podłożem - zapewniać oddychanie i wentylację wewnętrznej struktury dachu - zapewniać zwiększoną odporność na promieniowanie UV - utrzymywać stabilne wymiary i współpracę dynamiczną z podłożem TECHNOLOGIA SZYBKI SYNTAN SBS Papy do fundamentów powinny: - zapewniać szczelność poprzez jak najgrubszą główną powłokę hydroizolacyjną umieszczoną pod osnową - zapewniać 100% pewność połączenia z podłożem - zapewniać dużą odporność na przebicie mechaniczne w trakcie prac budowlanych przy fundamentach - zapewniać odporność na korozję biologiczną z gruntu - stanowić pewną barierę i ochronę przed promieniowaniem radonowym na terenach objętych tym zagrożeniem papa Fundament Szybki Profil SBS papa Fundament Antyradon Szybki Profil SBS Papa Fundament może być produkowana jedynie dzięki technologii Szybki Profil SBS. Zastosowana technologia Szybki Profil SBS na spodniej stronie papy zwiększa powierzchnię zgrzewu o 40%, co umożliwia równomier ne rozprowadzenie cie pła z palnika. Dzięki temu głó wna powłoka hydroizolacyjna zostaje nienaruszona, a prawidłowe po łą cze nie papy z podłożem jest gwa rantowane Imiennej Gwarancji Jakości Icopal S.A.

13 system bezpieczny fundament icopal 99 Papy w Technologii Szybki Profil SBS Technologia Szybki Profil SBS umożliwia produkcję pap nowej generacji przeznaczonych do hydroizolacji fundamentów i dachów, która zapewnia: szczelność poprzez ponad 20% grubszą, główną powłokę hydroizolacyjną umieszczoną pod lub nad osnową z hartowanej na gorąco włókniny poliestrowej trwałość i nienaruszenie głównej powłoki hydroizolacyjnej poprzez dodatkowe zabezpieczenie przed uszkodzeniami mechanicznymi oraz poprzez skrócony o 30% czas zgrzewania papy do podłoża zachowanie wszystkich deklarowanych parametrów technicznych po zamocowaniu papy w miejscu przeznaczenia poprzez skrócony o 30% czas zgrzewania papy do podłoża całkowitą pewność połączenia z podłożem dzięki większej o 40% profilowanej spodniej stronie zgrzewu papy PATENT EUROPEJSKI NR EP / TECHNOLOGIA SZYBKI PROFIL SBS Długotrwałe przegrzewanie papy płaskiej niszczy strukturę wewnętrzną bitumu i kauczuku SBS, eliminując zachowanie deklarowanych parametrów papy, po jej zgrzaniu do podłoża oraz ponad 3-krotnie skraca jej żywotność Profilowany spód papy gwarantuje równomierne oraz krótsze o 30% zgrzewanie, zabezpieczając strukturę wewnętrzną bitumu i kauczuku SBS, całkowicie zachowując deklarowane parametry papy, po jej zgrzaniu do podłoża, równocześnie eliminując ryzyko niedogrzania papy i powstawania w tym miejscu pęcherzy Przekrój budowy zwykłej papy płaskiej zgrzewalnej SBS o grubości 5 mm dostępnej na rynku Przekrój budowy papy na dach Extradach Top 5,2 w technologii Szybki Profil sbs Przekrój budowy papy Fundament w technologii Szybki Profil sbs 1 mm 1 mm 1 mm Zdjęcia wykonane w warunkach laboratoryjnych przy użyciu mikroskopu stereoskopowego OLYMPUS SZ 61. Białe linie na zdjęciach wskazują lokalizację i grubość włókniny poliestrowej w poszczególnych papach. Spód zwykłej papy płaskiej po zgrzaniu do podłoża Spód papy w technologii Szybki Profil SBS po zgrzaniu do podłoża W wysokiej temperaturze, w strukturze asfaltu następują istotne, nieodwracalne zmiany dochodzi do częściowego zniszczenia struktury kauczuku SBS oraz następują niekorzystne zmiany w składzie grupowym asfaltu. Polski autorytet naukowy z zakresu chemii asfaltów prof. dr hab. inż. Bogusław Stefańczyk Politechnika Szczecińska. Zgrzewanie do podłoża pap z profilowanym spodem (pap w technologii Szybki Profil SBS) wymaga znacznie mniej energii, a tym samym w znacznym stopniu spada prawdopodobieństwo wystąpienia procesu starzenia technologicznego asfaltu. Autor licznych artykułów, publikacji, prac naukowych oraz pracy doktorskiej z dziedziny materiałów bitumicznych i kauczuków SBS dr hab. inż. Krzysztof Zieliński Politechnika Poznańska, Instytut Konstrukcji Budowlanych, Zakład Budownictwa. dr hab. inż. Krzysztof Zieliński przy wykonywaniu zdjęć próbek pap Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament 15

14 Europejska Aprobata Techniczna system bezpieczny mur icopal Technologia osuszania i zabezpieczania murów Współpraca dwóch ekspertów: Icopal S.A. i Safeguard Europe Ltd. SAFEGUARD EUROPE Ltd. europejski ekspert izolacji ICOPAL S.A. Zduńska Wola światowy ekspert hydroizolacji PREWENCJA Lider hydroizolacji na rynku 130 doświadczeń w dziedzinie hydroizolacji dachów i części podziemnych obiektów, 4 centra badań i rozwoju w USA i Europie, 37 fabryk i 95 biur handlowych na świecie rok zał LECZENIE Lider na rynku brytyjskim 25 doświadczeń w zwalczaniu wilgoci podciąganej kapilarnie rok zał Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy zawilgocony mur

15 system bezpieczny mur icopal 15 Imiennej Gwarancji Jakości Icopal S.A Strona startowa prezentacji Bezpieczny Mur Icopal System Bezpieczny Mur Icopal powstał w wyniku połączenia wiedzy i doświadczenia dwóch ekspertów z zakresu: zabezpieczeń hydroizolacyjnych podziemnych części budynków, ochrony murów przed wodą podciąganą kapilarnie. Bezpieczny Mur Icopal Specjalistyczny System Osuszania Wilgotnych Murów DLA: WYKONAWCÓW INWESTORÓW Technologia osuszania i zabezpieczania murów Strona główna Icopal doświadczeń w hydroizolacji Safeguard - 25 doświadczeń w hydroizolacji Przypadki zawilgoceń murów Podciąganie kapilarne Identyfikacja Twojego problemu - wypełnij i wyślij ankietę Produkty systemu Dryzone Suchy Mur Icopal Grzybo-Izol Mur Referencje Kontakt i doradztwo techniczne Imienna Gwarancja Jakości Icopal Sklep internetowy - zamówienie i realizacja dostawy Europejska Aprobata Techniczna British Board of Agrément Atest Higieniczny Państwowego Zakładu Higieny Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy zawilgocony mur 17

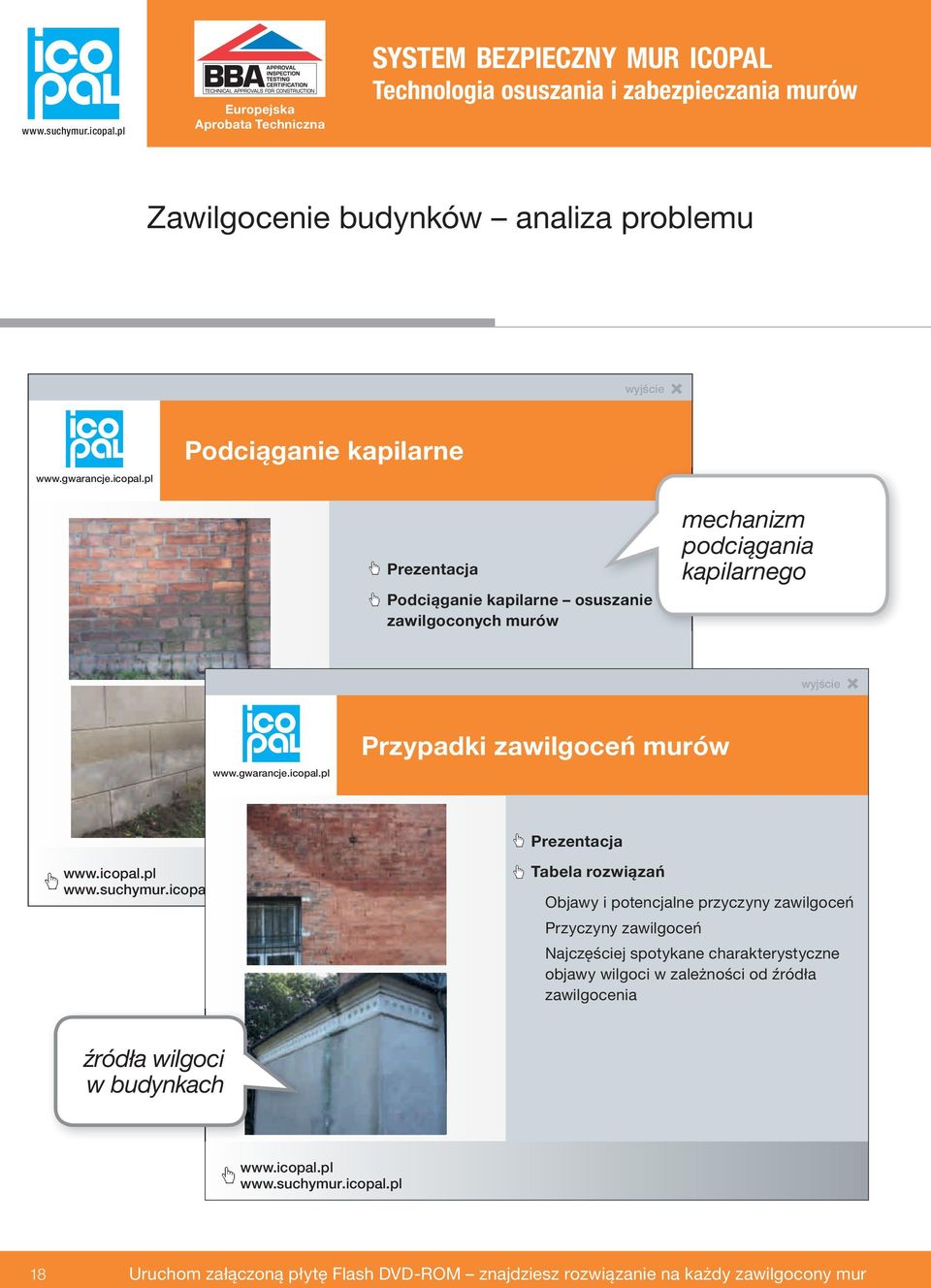

16 Europejska Aprobata Techniczna system bezpieczny mur icopal Technologia osuszania i zabezpieczania murów Zawilgocenie budynków analiza problemu Podciąganie kapilarne Prezentacja Podciąganie kapilarne osuszanie zawilgoconych murów mechanizm podciągania kapilarnego Przypadki zawilgoceń murów Prezentacja Tabela rozwiązań Objawy i potencjalne przyczyny zawilgoceń Przyczyny zawilgoceń Najczęściej spotykane charakterystyczne objawy wilgoci w zależności od źródła zawilgocenia źródła wilgoci w budynkach Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy zawilgocony mur

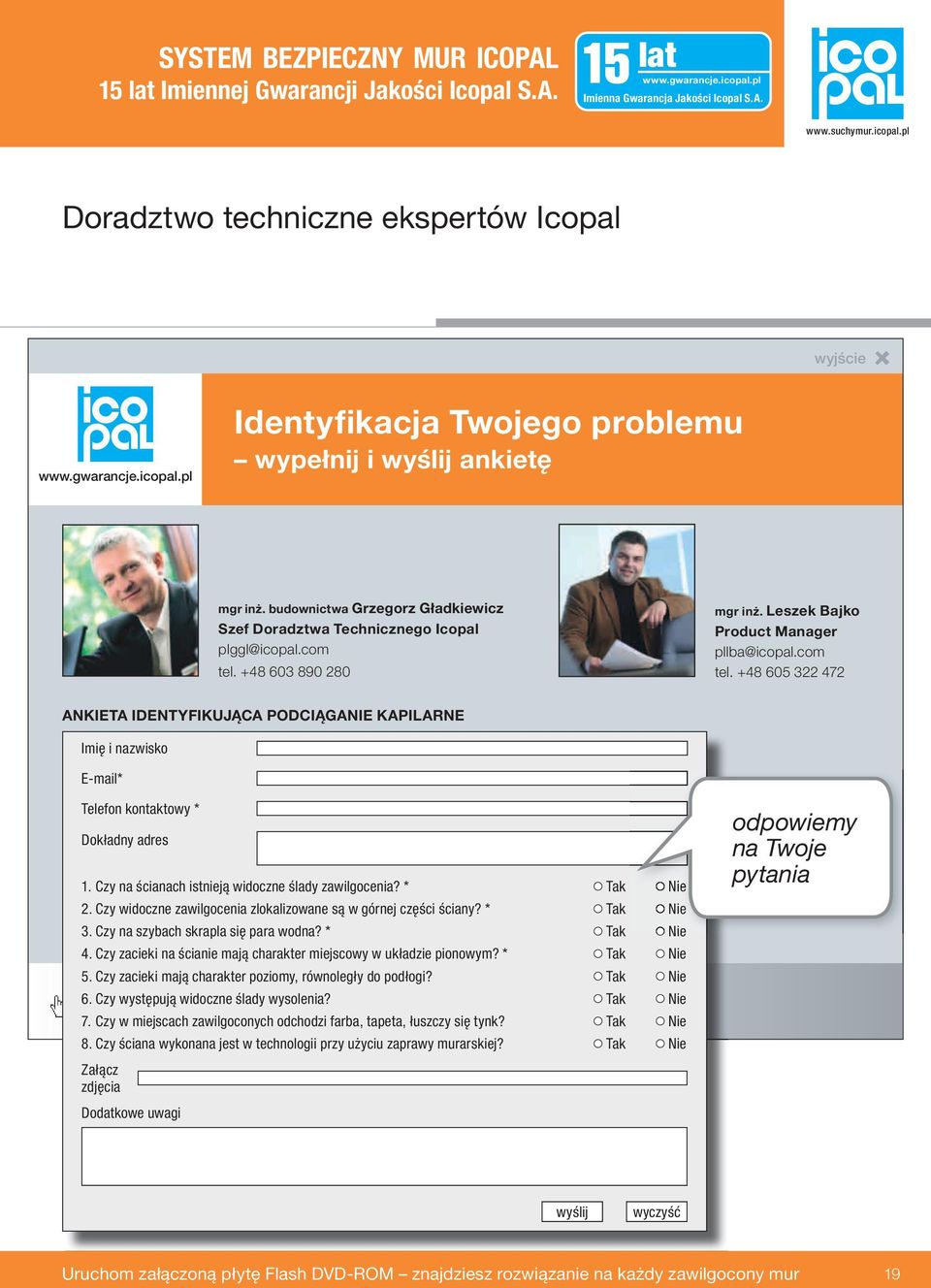

17 system bezpieczny mur icopal 15 Imiennej Gwarancji Jakości Icopal S.A Doradztwo techniczne ekspertów Icopal Identyfikacja Twojego problemu wypełnij i wyślij ankietę mgr inż. budownictwa Grzegorz Gładkiewicz Szef Doradztwa Technicznego Icopal plggl@icopal.com tel mgr inż. Leszek Bajko Product Manager pllba@icopal.com tel ANKIETA IDENTYFIKUJĄCA PODCIĄGANIE KAPILARNE Imię i nazwisko * Telefon kontaktowy * Dokładny adres 1. Czy na ścianach istnieją widoczne ślady zawilgocenia? * Tak Nie 2. Czy widoczne zawilgocenia zlokalizowane są w górnej części ściany? * Tak Nie 3. Czy na szybach skrapla się para wodna? * Tak Nie 4. Czy zacieki na ścianie mają charakter miejscowy w układzie pionowym? * Tak Nie 5. Czy zacieki mają charakter poziomy, równoległy do podłogi? Tak Nie 6. Czy występują widoczne ślady wysolenia? Tak Nie 7. Czy w miejscach zawilgoconych odchodzi farba, tapeta, łuszczy się tynk? Tak Nie 8. Czy ściana wykonana jest w technologii przy użyciu zaprawy murarskiej? Tak Nie Załącz zdjęcia Dodatkowe uwagi odpowiemy na Twoje pytania wyślij wyczyść Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy zawilgocony mur 19

18 Europejska Aprobata Techniczna system bezpieczny mur icopal Technologia osuszania i zabezpieczania murów Produkty Systemu kompletne informacje Grzybo-Izol Mur Prezentacja produktu FILM Zobacz film Dokumentacja techniczna Pozwolenie Ministerstwa Zdrowia Deklaracja Zgodności Karta Charakterystyki Preparatu Karta techniczna produktu Środek grzybobójczy do zwalczania i zabezpieczania budynku przed grzybami pleśniowymi Grzybo-Izol Mur Film przedstawia niebezpieczeństwa wynikające z działania grzybów pleśniowych w budynkach. Prezentuje płynny preparat Grzybo-Izol Mur, który zarówno zwalcza istniejące grzyby, jak i zabezpiecza budynek przed możliwością ich pojawienia się. W filmie przedstawiona jest także szczegółowa instrukcja aplikacji preparatu FILM Zobacz film Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy zawilgocony mur

19 system bezpieczny mur icopal 15 Imiennej Gwarancji Jakości Icopal S.A Produkty Systemu kompletne informacje Dryzone Suchy Mur Icopal Prezentacja produktu Instrukcja aplikacji FILM Zobacz film Dokumentacja techniczna Deklaracja Zgodności Atest Higieniczny Karta Charakterystyki Preparatu Karta techniczna produktu Preparat w formie kremu do iniekcji murów, w celu wytworzenia poziomej bariery hydroizolacyjnej pomiędzy fundamentem a murem, odcinającej wilgoć pochodzącą z podciągania kapilarnego do samodzielnej aplikacji Dryzone Suchy Mur Icopal 12-minutowy film przedstawiający problematykę murów zawilgoconych na skutek podciągania kapilarnego. W przejrzysty sposób wyjaśnia mechanizm podciągania kapilarnego. Prezentuje System Dryzone Suchy Mur Icopal do osuszania zawilgoconych murów i ich zabezpieczania przed wilgocią pochodzącą z gruntu. Zastosowanie Systemu nie jest skomplikowane, nie wymaga specjalistycznych urządzeń i umiejętności technicznych. Aplikację zatem można również wykonać samodzielnie. FILM Zobacz film Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy zawilgocony mur 21

20 Europejska Aprobata Techniczna system bezpieczny mur icopal Technologia osuszania i zabezpieczania murów 15 gwarancji na System Pisemna Imienna Gwarancja Jakości Icopal S.A. rejestracja on-line na PORADA PRAWNA PROCEDURA UZYSKANIA IMIENNEJ GWARANCJI JAKOŚCI ICOPAL S.A. dr Magdalena Rytwińska Ekspert z zakresu prawa budowlanego. Konsultant Polskiej Izby Przemysłowo -Handlowej Budownictwa, przy tworzeniu umów i ustawy o wyrobach budowlanych. Współautor zasad Imiennej Gwarancji Jakości Icopal S.A. kontakt: magdar@b2blegal.pl mgr inż. Krzysztof Florczak Pełnomocnik Zarządu ds. Jakości i Środowiska Icopal S.A. Odpowiedzialny za zachowanie standardów jakości produkcji kontakt: 22 Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy zawilgocony mur

21 system bezpieczny mur icopal 15 Imiennej Gwarancji Jakości Icopal S.A Interaktywny system zamówień Sklep internetowy - zamówienie i realizacja dostawy lubuskie wielkopolskie pomorskie zachodniopomorskie kujawskopomorskie warmińskomazurskie mazowieckie podlaskie Zamówienie do wysłania mailem Zasady dostaw Dryzone Suchy Mur Icopal dolnośląskie łódzkie lubelskie opolskie świętokrzyskie śląskie podkarpackie małopolskie Cennik dostaw Dryzone Suchy Mur Icopal dostępność produktów on-line Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy zawilgocony mur 23

22 System Rekomendowany przez Instytut Techniki Budowlanej w Warszawie system bezpieczny fundament icopal W ciągu 2 od wprowadzenia Systemu Bezpieczny Fundament Icopal, zaufało nam już ponad właścicieli nowo budujących się domów jednorodzinnych. Ciekawe przypadki i rozwiązania zabezpieczeń fundamentów zrealizowane we współpracy z Doradcami Technicznymi Icopal S.A. na terenie całej Polski 24 Uruchom załączoną płytę Flash DVD-ROM znajdziesz rozwiązanie na każdy fundament

23 system bezpieczny fundament icopal 99 REALIZACJA 01 / WOJEWÓDZTWO DOLNOŚLĄSKIE DOM JEDNORODZINNY Lubań, woj. dolnośląskie izolacja ław i ścian fundamentowych w domu podpiwniczonym posadowienie w gruncie przepuszczalnym poziom lustra wody gruntowej poniżej posadowienia ław fundamentowych ściana dwuwarstwowa Mikołaj Betlej Region 13 woj. dolnośląskie Tel.: plmbe@icopal.com Grzybo-Izol Mur + Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS + Siplast Klej Szybki Styk SBS + Icodren 10 Szybki Drenaż SBS Kod rozwiązania w systemie BFI: 111 b Dom do renowacji fundamentów należy do właściciela firmy budowlanej, obecnej na rynku od 10. Podczas szkolenia firm budowlanych u dystrybutora Budcar PSB w Lubaniu, woj. dolnośląskie, został zaprezentowany kompleksowy System Bezpieczny Fundament Icopal wraz z omówieniem poszczególnych produktów. Właściciel jednej z firm, pan Dariusz Sędłak, wykazał pełne zaufanie do skuteczności produktów firmy Icopal S.A. i zastosował jedno z rozwiązań na swoim domu. Podczas wizyty na placu budowy zapoznałem się z warunkami wodno-gruntowymi i zaproponowałem zastosowanie pełnego Systemu Bezpieczny Fundament Icopal w wariancie 111b z Imienną Gwarancją Jakości Icopal S.A. 99. (). Rozwiązanie to przyjęto ze względu na sposób posadowienia budynku. Przedstawione założenia zostały zaakceptowane przez inwestora oraz wykonawcę. izolacja na ławach fundamentowych (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, 1x papa Fundament Szybki Profil SBS) izolacja pionowa ścian (ochrona przed grzybami i pleśniami: 2x Grzybo-Izol Mur po obu stronach ścian, gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja przeciwwilgociowa: 2x Siplast Fundament Szybka Izolacja SBS, izolacja termiczna: 10 cm styropian ekstrudowany klejony na klej Siplast Klej Szybki Styk SBS, odwodnienie pionowe: mata drenarska Icodren 10 Szybki Drenaż SBS 25

24 99 system bezpieczny fundament icopal REALIZACJA 02 / WOJEWÓDZTWO DOLNOŚLĄSKIE MAGAZYN ZBOŻOWY Sosnowa k. Kamieńca Ząbkowickiego, woj. dolnośląskie izolacja podłogi na gruncie 700 m 2 grunt nieprzepuszczalny poziom wody gruntowej poniżej posadowienia ław fundamentowych Mikołaj Betlej Region 13 woj. dolnośląskie Tel.: plmbe@icopal.com Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS + 50 Kod rozwiązania w systemie BFI: 231 a Inwestor zgłosił się do dystrybutora Wieżowiec Ząbkowice Śląskie z prośbą o izolację podłogi na gruncie, w magazynie zbożowym, o wielkości 700 m 2. Ze względu na wielkość inwestycji, dystrybutor wraz z inwestorem postanowili skontaktować się z doradcą technicznym Icopal S.A. Podczas wizyty na miejscu budowy zaproponowałem zastosowanie izolacji Siplast Primer Szybki Grunt SBS i jedną warstwę papy Fundament Szybki Profil SBS. W projekcie wpis o izolacji był nieprecyzyjny i nie uwzględniał trudnych warunków gruntowych. Zaprojektowano 2x folię budowlaną. Dodatkowo stwierdziłem błąd w przygotowaniu podłoża pod izolację, polegający na nie zatarciu chudego betonu, co objawiało się nierównościami mogącymi uszkodzić izolację. Rozwiązanie zaleciłem przeszlifowanie powierzchni przed ułożeniem izolacji (budynek gospodarczy, grunt nieprzepuszczalny, poziom wody gruntowej poniżej posadowienia ław fundamentowych). Przedstawione założenia zostały zaakceptowane przez inwestora oraz wykonawcę. izolacja podłogi na gruncie przy użyciu Siplast Primer Szybki Grunt SBS i papy Fundament Szybki Profil SBS 26

25 system bezpieczny fundament icopal 99 REALIZACJA 03 / WOJEWÓDZTWO KUJAWSKO-POMORSKIE OSIEDLE DOMÓW JEDNORODZINNYCH Brodnica, woj. kujawsko-pomorskie budynek podpiwniczony grunt częściowo przepuszczalny poziom wody gruntowej poniżej posadowienia ław fundamentowych ściana dwuwarstwowa Rafał Stefaniak Region 4 woj. kujawsko-pomorskie Tel.: plrst@icopal.com Grzybo-Izol Mur + Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS + Siplast Klej Szybki Styk SBS + Icodren 10 Szybki Drenaż SBS Kod rozwiązania w systemie BFI: 121 b Firma projektowo-wykonawcza z Brodnicy zwróciła się w sprawie izolacji fundamentu. Wstępne informacje o Systemie Bezpieczny Fundament Icopal uzyskali z Internetu. Ze względu na rangę projektu postanowili skontaktować się z doradcą technicznym Icopal S.A. Podczas wizyty na miejscu budowy zaproponowałem zastosowanie pełnego Systemu Bezpieczny Fundament Icopal w wariancie 121b (). Rozwiązanie to przyjęto ze względu na sposób posadowienia budynku. Przedstawione założenia zostały zaakceptowane przez inwestora oraz wykonawcę. izolacja na ławach fundamentowych (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, 2x papa Fundament Szybki Profil SBS) izolacja pionowa ścian (ochrona przed grzybami i pleśniami: 2x Grzybo-Izol Mur po obu stronach ścian, gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS, izolacja termiczna: 10 cm styropian ekstrudowany klejony na klej Siplast Klej Szybki Styk SBS, odwodnienie pionowe: mata drenarska Icodren 10 Szybki Drenaż SBS 27

26 99 system bezpieczny fundament icopal REALIZACJA 04 / WOJEWÓDZTWO LUBELSKIE DOM JEDNORODZINNY Komarówka k. Sosnowicy, woj. lubelskie Tomasz Niezgoda Region 7 woj. lubelskie Tel.: pltni@icopal.com budynek podpiwniczony na całej powierzchni grunt częściowo przepuszczalny poziom wody gruntowej okresowo podnoszący się powyżej ław fundamentowych (ok. 1 m) ściana dwuwarstwowa Grzybo-Izol Mur + Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS + Siplast Klej Szybki Styk SBS + Icodren 10 Szybki Drenaż SBS Kod rozwiązania w systemie BFI: 122 b Inwestor indywidualny zwrócił się do mnie w sprawie izolacji fundamentu i ścian piwnic. Wstępne informacje o Systemie Bezpieczny Fundament Icopal uzyskał ze strony Z uwagi na występujące zmienne warunki wodne inwestor zdecydował się na dobór właściwej izolacji, by nie mieć problemu w późniejszym czasie z występowaniem wody w pomieszczeniach piwnicznych. Podczas spotkania i wizyty na miejscu budowy zasugerowałem zastosowanie pełnego Systemu Bezpieczny Fundament Icopal w wariancie 122b (). Dodatkowo wyjaśniłem dlaczego musi być wykonana izolacja typu ciężkiego. Rozwiązanie to przyjęto ze względu na sposób posadowienia budynku. Po wyjaśnieniu celu stosowania takiego rozwiązania przedstawione założenia zostały zaakceptowane przez inwestora. izolacja na płycie fundamentowej (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS) izolacja pionowa ścian (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS) izolacja termiczna: 10 cm styropian ekstrudowany klejony na klej Siplast Klej Szybki Styk SBS, odwodnienie opaskowe dookoła budynku z rury drenarskiej i pionowe z maty drenarskiej Icodren 10 Szybki Drenaż SBS 28

27 system bezpieczny fundament icopal 99 REALIZACJA 05 / WOJEWÓDZTWO LUBELSKIE SILOSY ZBOŻOWE Z URZĄDZENIAMI DO OBSŁUGI Metelin k. Hrubieszowa, woj. lubelskie budowla zagłębiona w gruncie grunt nieprzepuszczalny (glina i iły) poziom wody gruntowej powyżej posadowienia ław fundamentowych (ok. 1 m) ściana jednowarstwowa Tomasz Niezgoda Region 7 woj. lubelskie Tel.: pltni@icopal.com Grzybo-Izol Mur + Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS + Siplast Klej Szybki Styk SBS + Icodren 10 Szybki Drenaż SBS Kod rozwiązania w systemie BFI: 122 a oraz 133 a Dystrybutor i firma wykonawcza zwróciła się do mnie w sprawie izolacji fundamentu i ścian obiektu silosy zbożowe. Wstępne informacje o Systemie Bezpieczny Fundament Icopal inwestor uzyskał od wykonawcy robót. Z uwagi na występujące zmienne warunki wodne inwestor zdecydował się na dobór właściwej izolacji, by nie mieć problemu w późniejszym czasie z występowaniem wody, a przede wszystkim wilgoci w silosach i pomieszczeniach do obsługi tych silosów. Część obiektu zagłębiona była 4,5 m poniżej poziomu terenu i 1 m poniżej poziomu wód gruntowych. Inwestor nie mógł pozwolić sobie na jakiekolwiek złe wykonanie i zastosowanie niewłaściwych produktów, gdyż wiązałoby się to w późniejszym czasie z dużymi stratami, a przede wszystkim z brakiem możliwości użytkowania obiektu. Podczas spotkania i wizyty na miejscu budowy zaproponowałem zastosowanie pełnego Systemu Bezpieczny Fundament Icopal w wariancie 122a i 133a (), dostosowanego do istniejących warunków. Dodatkowo wyjaśniłem dlaczego musi być wykonana izolacja typu ciężkiego. Rozwiązanie to przyjęto ze względu na sposób posadowienia budynku. Po wyjaśnieniu celu stosowania takiego rozwiązania przedstawione założenia zostały zaakceptowane przez inwestora, generalnego wykonawcę i inspektora nadzoru. izolacja na płycie i ławie fundamentowej (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 3x papa Fundament Szybki Profil SBS) izolacja pionowa ścian (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS odwodnienie opaskowe dookoła budowli zagłębionej z rury drenarskiej i pionowe z maty drenarskiej Icodren 10 Szybki Drenaż SBS. Dodatkowo wykonano studnię rewizyjną, w której umieszczono pompę pływakową 29

28 99 system bezpieczny fundament icopal REALIZACJA 06 / WOJEWÓDZTWO ŁÓDZKIE OSIEDLE BUDYNKÓW WIELORODZINNYCH Łódź, woj. łódzkie izolacja dyacji stropu nad parkingiem podziemnym grunt częściowo przepuszczalny poziom wody gruntowej czasowo podnoszący się powyżej poziomu posadowienia ław ściana bez docieplenia Przemysław Kowalczyk Region 11 woj. łódzkie Tel.: plpkw@icopal.com Zagruntowanie środkiem gruntującym Siplast Primer Szybki Grunt SBS + wypełnienie Siplast Kit Szybka Izolacja SBS Kod rozwiązania w systemie BFI: 222 a Kierowniczka budowy osiedla domów wielorodzinnych w Łodzi zwróciła się do mnie z prośbą o pomoc w rozwiązaniu problemu zaizolowania dyacji stropu na dachu parkingu podziemnego. Wstępne informacje o elementach Systemu Bezpieczny Fundament Icopal uzyskała ze strony internetowej Za jej pośrednictwem znalazła również kontakt do doradcy Icopal S.A., prosząc o pomoc w doborze materiałów. Ze względu na wymagania tego konkretnego przypadku (szczeliny dyacyjne o szerokości 2-3 cm) zdecydowaliśmy o wypełnieniu szczelin dyacyjnych laskami Siplast Kitu Szybkiej Izolacji SBS po uprzednim zagruntowaniu ścianek szczelin Siplast Primer Szybki Grunt SBS. Nasze wspólnie uzgodnione rozwiązanie przedstawiliśmy wykonawcy, zyskując jego akceptację. zagruntowanie podłoża Siplast Primer Szybki Grunt SBS zaizolowanie szczelin dyacyjnych stropu Siplast Kit Szybka Izolacja SBS 30

29 system bezpieczny fundament icopal 99 REALIZACJA 07 / WOJEWÓDZTWO ŁÓDZKIE DOM JEDNORODZINNY Wieluń, woj. łódzkie budynek podpiwniczony grunt częściowo przepuszczalny poziom wody gruntowej poniżej posadowienia ław fundamentowych ściana dwuwarstwowa Przemysław Kowalczyk Region 11 woj. łódzkie Tel.: plpkw@icopal.com Siplast Klej Szybki Styk SBS + styropian EPS + Siplast Premier Szybki Grunt SBS + papa Fundament Szybki Profil SBS + Icodren 10 Szybki Drenaż SBS Kod rozwiązania w systemie BFI: 122 b Firma projektowo-wykonawcza z Wielunia zwróciła się w sprawie doradztwa i nadzoru w zakresie izolacji fundamentu. Wstępne informacje o Systemie Bezpieczny Fundament Icopal uzyskali poprzez mailing do firm projektowych i wykonawczych. Ze względu na fakt, iż szef firmy był jednocześnie inwestorem, postanowili skontaktować się z doradcą technicznym w zakresie szkolenia i nadzoru. Podczas wizyty na miejscu budowy wspólnie z projektantem i inwestorem zdecydowaliśmy o zastosowaniu pełnego Systemu Bezpieczny Fundament Icopal w wariancie 122b (). Rozwiązanie to przyjęto ze względu na sposób posadowienia budynku. Przedstawione założenia zostały zaakceptowane przez wykonawcę. izolacja na ławach fundamentowych (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS) izolacja pionowa ścian (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS, izolacja termiczna: 10 cm EPS klejony na klej Siplast Klej Szybki Styk SBS, odwodnienie pionowe: mata drenarska Icodren 10 Szybki Drenaż SBS 31

30 99 system bezpieczny fundament icopal REALIZACJA 08 / WOJEWÓDZTWO MAŁOPOLSKIE DOM JEDNORODZINNY Gdów, woj. małopolskie budynek podpiwniczony grunt częściowo przepuszczalny poziom wody gruntowej poniżej posadowienia ław fundamentowych ściana trójwarstwowa Jerzy Matlak Region 9 woj małopolskie Tel.: pljmt@icopal.com Siplast Primer Szybki Grunt SBS + Siplast Fundament Szybka Izolacja SBS + papa Fundament Szybki Profil SBS Kod rozwiązania w systemie BFI: 121 c W chwili, gdy Inwestor zwrócił się do mnie z prośbą o zaproponowanie systemu izolacji przeciwwodnej budynku, ściany piwnic już stały. Jako izolacja pozioma została użyta papa V60 S30 ułożona w jednej warstwie. Ułożona pod ścianami papa, z małą odpornością na uszkodzenia mechaniczne, w czasie dalszych prac budowlanych została poważnie uszkodzona. Inwestor zdecydował się do dalszych prac wykorzystać elementy Systemu Bezpieczny Fundament Icopal. Aby wzmocnić istniejącą izolację, została wykonana faseta betonowa, a następnie ułożona papa Fundament Szybki Profil SBS. Po zakończeniu tego etapu zostanie ułożona warstwa styropianu, a następnie na wzmocnionej izolacji ławy zostanie wymurowana ścianka dociskowa o grubości 12 cm. Po wyschnięciu i zagruntowaniu preparatem Siplast Primer Szybki Grunt SBS zostaną nałożone 3 warstwy Siplast Fundament Szybka Izolacja SBS. Izolacja pozioma posadzki na gruncie zostanie wykonana z jednej warstwy papy Fundament Szybki Profil SBS. Inwestycja w toku. Podczas wizyty na miejscu budowy i zapoznaniu się ze stanem zaawansowania prac zaproponowałem skorzystanie z elementów Systemu Bezpieczny Fundament Icopal wg wariantu 121c (). Konsultowałem proponowane rozwiązanie z inspektorem nadzoru, który dopuścił je do zastosowania. Zastosowane modyfikacje były konieczne z uwagi na stan zaawansowania prac i wcześniej wykonane elementy izolacji, niemożliwe do naprawienia. gruntowanie ław fundamentowych od zewnątrz preparatem Siplast Primer Szybki Grunt SBS zgrzewanie papy Fundament Szybki Profil SBS do wykonania w kolejnym etapie pozostaje: gruntowanie posadzki na gruncie Siplast Fundament Szybka Izolacja SBS, zgrzewanie papy Fundament Szybki Profil SBS, gruntowanie ściany dociskowej Siplast Primer Szybki Grunt SBS oraz naniesienie trzech warstw Siplast Fundament Szybka Izolacja SBS 32

31 system bezpieczny fundament icopal 99 REALIZACJA 09 / WOJEWÓDZTWO MAŁOPOLSKIE DOM JEDNORODZINNY Woźniki k. Wadowic, woj. małopolskie budynek niepodpiwniczony grunt częściowo przepuszczalny poziom wody gruntowej poniżej posadowienia ław fundamentowych ściana dwuwarstwowa Jerzy Matlak Region 9 woj. małopolskie Tel.: pljmt@icopal.com Siplast Primer Szybki Grunt SBS + Siplast Fundament Szybka Izolacja SBS + Siplast Klej Szybki Styk SBS + XPS + Icodren 10 Szybki Drenaż SBS Kod rozwiązania w systemie BFI: 221 b Klient pracuje w jednej z hurtowni współpracujących z Icopal S.A. i wielokrotnie oferował System Bezpieczny Fundament Icopal swoim Klientom, od których uzyskał pozytywne opinie o produktach systemu. Dego decydując się na remont własnego domu, zdecydował się na sprawdzone rozwiązania. Podczas wizyty na miejscu i obejrzeniu odkopanego fundamentu zaproponowałem zastosowanie Systemu Bezpieczny Fundament Icopal w wariancie 221b (). Remontowany budynek nie posiada piwnicy, a w czasie budowy nie została wykonana izolacja pionowa ścian fundamentowych. Problem pojawił się po pewnym czasie w postaci podciągania wilgoci z gruntu. Skłoniło to właściciela do odkopania fundamentu i wykonania od podstaw izolacji przeciwwilgociowej w zaproponowanym wariancie. oczyszczenie odkopanych fundamentów z zanieczyszczeń gruntowanie betonu z użyciem Siplast Primer Szybki Grunt SBS naniesienie izolacji powłokowej z Siplast Fundament Szybka Izolacja SBS w dwóch cienkich warstwach (każda po wyschnięciu poprzedniej) przyklejenie termoizolacji z płyt XPS za pomocą Siplast Klej Szybki Styk SBS zamocowanie maty drenarskiej Icodren 10 Szybki Drenaż SBS montaż drenażu opaskowego 33

32 99 system bezpieczny fundament icopal REALIZACJA 10 / WOJEWÓDZTWO MAZOWIECKIE BUDYNEK BIUROWY Warszawa, woj. mazowieckie budynek niepodpiwniczony grunt częściowo przepuszczalny poziom wody gruntowej czasowo powyżej posadowienia ław fundamentowych ściana dwuwarstwowa Michał Woszczyk woj. łódzkie Tel.: plmws@icopal.com Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS + Icodren 10 Szybki Drenaż SBS Kod rozwiązania w systemie BFI: 222 b Firma wykonawcza z Wąchocka zwróciła się w sprawie izolacji fundamentu. Wstępne informacje o Systemie Bezpieczny Fundament Icopal uzyskali od dystrybutora Icopal. Ze względu na podmokły grunt inwestor, postanowił skontaktować się z doradcą technicznym, celem opracowania rozwiązania. Podczas wizyty na miejscu budowy firmy wykonawczej oraz generalnego wykonawcy wybrano System Bezpieczny Fundament Icopal w wariancie 222b (). Rozwiązanie to wynikało z usytuowania budynku. Przedstawione założenia zostały zaakceptowane przez generalnego wykonawcę oraz inwestora. izolacja na ławach fundamentowych (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, 1x papa Fundament Szybki Profil SBS) izolacja pionowa ścian (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, 1x papa Fundament Szybki Profil SBS, odwodnienie pionowe: mata drenarska Icodren 10 Szybki Drenaż SBS) 34

33 system bezpieczny fundament icopal 99 REALIZACJA 11 / WOJEWÓDZTWO MAZOWIECKIE CENTRUM PRZETWARZANIA DANYCH Warszawa, woj. mazowieckie budynek podpiwniczony grunt częściowo przepuszczalny poziom wody gruntowej czasowo powyżej posadowienia ław fundamentowych ściana nieocieplona Michał Woszczyk woj. łódzkie Tel.: plmws@icopal.com Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS Kod rozwiązania w systemie BFI: 122 a Kierownik budowy generalnego wykonawcy zwrócił się w sprawie izolacji fundamentu. Wstępne informacje o Systemie Bezpieczny Fundament Icopal uzyskali z przekazanej broszurki reklamowej. Ze względu na specyfikację budynku, postanowili skorzystać z odpowiedniego rozwiązania Systemu Bezpieczny Fundament Icopal w wariancie 122a (). Rozwiązanie to wynikało z faktu wykonania prawidłowej izolacji części podziemnej posadzki budynku (budynek podpiwniczony, grunt częściowo przepuszczalny, poziom lustra wody gruntowej czasowo powyżej posadowienia ław fundamentowych, ściana nieocieplona). Przedstawione założenia zostały zaakceptowane zarówno przez kierownika budowy generalnego wykonawcy, jak i projektanta. izolacja na ławach fundamentowych (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS) izolacja pionowa części podziemnej posadzki (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS) 35

34 99 system bezpieczny fundament icopal REALIZACJA 12 / WOJEWÓDZTWO MAZOWIECKIE DOM JEDNORODZINNY Magdalenka k. Warszawy, woj. mazowieckie Maciej Drzewiecki Region 5 woj. mazowieckie Tel.: plmdr@icopal.com budynek podpiwniczony na całej powierzchni grunt przepuszczalny (piasek) poziom wody gruntowej okresowo podnoszący się powyżej poziomu posadowienia ław fundamentowych (ok. 1 m) ściana jednowarstwowa bez docieplenia Grzybo-Izol Mur + Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS + Siplast Klej Szybki Styk SBS + Icodren 10 Szybki Drenaż SBS Kod rozwiązania w systemie BFI: 112 a Inwestor indywidualny zwrócił się do mnie w sprawie izolacji fundamentu i ścian piwnic. Wstępne informacje o Systemie Bezpieczny Fundament Icopal uzyskał od Dystrybutora Icopal S.A. Ze względu na zastosowanie izolacji ciężkiej w gruncie podmokłym, postanowili skontaktować się z doradcą technicznym celem opracowania rozwiązania. Podczas spotkania na miejscu budowy wybrano zastosowanie pełnego Systemu Bezpieczny Fundament Icopal w wariancie 112a. Dodatkowo wyjaśniłem dlaczego musi być wykonana izolacja typu ciężkiego. Rozwiązanie to przyjęto ze względu na sposób posadowienia budynku i zostało zaakceptowane przez inwestora. izolacja pionowa ścian (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS) izolacja termiczna: 10 cm styropian ekstrudowany klejony na klej Siplast Klej Szybki Styk SBS, odwodnienie opaskowe dookoła budynku z rury drenarskiej i pionowe z maty drenarskiej Icodren 10 Szybki Drenaż SBS 36

35 system bezpieczny fundament icopal 99 REALIZACJA 13 / WOJEWÓDZTWO MAZOWIECKIE DOM JEDNORODZINNY Przasnysz, woj. mazowieckie budynek niepodpiwniczony grunt częściowo przepuszczalny poziom wody gruntowej poniżej posadowienia ław fundamentowych ściana dwuwarstwowa Maciej Drzewiecki Region 5 woj. mazowieckie Tel.: plmdr@icopal.com Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS + Siplast Fundament Szybka Izolacja + Siplast Klej Szybki Styk SBS Kod rozwiązania w systemie BFI: 221 b Inwestor indywidualny zwrócił się do mnie w sprawie izolacji fundamentu i ścian fundamentowych. Informacje o Systemie Bezpieczny Fundament Icopal inwestor uzyskał od dystrybutora Icopal S.A. Doboru izolacji dokonałem po wizji lokalnej na budowie. Zaproponowałem zastosowanie jednego z 64 rozwiązań Systemu Bezpieczny Fundament Icopal w wariancie 221b. Rozwiązanie to wynikało ze sposobu posadowienia budynku. Przed rozpoczęciem murowania ścian parteru wykonana została izolacja z papy Fundament Szybki Profil SBS. Przedstawione założenia zostały skonsultowane i zaakceptowane przez inwestora. izolacja na ławach (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, 1x papa Fundament Szybki Profil SBS) izolacja pionowa ścian: na bloczkach betonowych gruntowanie wykonano po obu stronach ścian 1x Siplast Primer Szybki Grunt SBS, izolacja powłokowa z 2x Siplast Fundament Szybka Izolacja SBS 37

36 99 system bezpieczny fundament icopal REALIZACJA 14 / WOJEWÓDZTWO MAZOWIECKIE BUDYNEK BIUROWY Warszawa, woj. mazowieckie budynek podpiwniczony grunt częściowo przepuszczalny poziom wody gruntowej okresowo powyżej posadowienia ław fundamentowych ściana dwuwarstwowa Michał Woszczyk woj. łódzkie Tel.: plmws@icopal.com Siplast Primer Szybki Grunt SBS + papa Fundament Szybki Profil SBS + Icodren 10 Szybki Drenaż SBS Kod rozwiązania w systemie BFI: 122 b Inwestor zwrócił się w sprawie izolacji fundamentu. Wstępne informacje o Systemie Bezpieczny Fundament Icopal uzyskali od dystrybutora Icopal. Ze względu na zastosowanie izolacji ciężkiej w gruncie podmokłym, postanowili skontaktować się z doradcą technicznym, celem opracowania rozwiązania. Podczas wizyty na miejscu budowy w obecności kierownika budowy oraz generalnego wykonawcy wybrano System Bezpieczny Fundament Icopal w wariancie 122b (). Rozwiązanie to przyjęto ze względu na posadowienie budynku. Przedstawione założenia zostały zaakceptowane przez generalnego wykonawcę oraz inwestora. izolacja na ławach fundamentowych (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS) izolacja pionowa ścian (gruntowanie: 1x Siplast Primer Szybki Grunt SBS, izolacja ciężka: 2x papa Fundament Szybki Profil SBS, odwodnienie pionowe: mata drenarska Icodren 10 Szybki Drenaż SBS) 38
