ZESTAW WIDEODOMOFONOWY VS-910 INSTRUKCJA OBSŁUGI I INSTALACJI

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "ZESTAW WIDEODOMOFONOWY VS-910 INSTRUKCJA OBSŁUGI I INSTALACJI"

Transkrypt

1 ZESTAW WIDEODOMOFONOWY VS-910 INSTRUKCJA OBSŁUGI I INSTALACJI

2

3 Spis treści 1. Wstęp Elementy zestawu Opis monitora VM Opis kamer VC-640, VC-240, VC-340 i VC Instalacja... 6 Montaż kamery podtynkowej VC Montaż kamery natynkowej VC Montaż kamery uniwersalnej VC Montaż natynkowy kamery VC Montaż podtynkowy kamery VC Montaż kamery VC-345 z przystawką kątową...9 Wskazówki dotyczące montażu kamery...9 Montaż monitora VM Wskazówki dotyczące montażu monitora...10 Elektrozaczep Schematy połączeniowe Opis zacisków monitora VM Schemat połączeniowy 1 monitor i 1 kamera VC Schemat połączeniowy 1 monitor i 1 kamera VC Schemat połączeniowy 4 monitory i 1 kamera...14 Podłączenie przystawki pamięci VB Obsługa Użytkowanie zestawu wideodomofonowego VS Ustawianie czasu w przystawce pamięci VB Obsługa przystawki pamięci VB Praca kilku monitorów i unifonów w systemie Regulacja parametrów monitora VM Użytkowanie i konserwacja Usuwanie problemów Serwis Dane techniczne Kamery Monitor Instrukcja obsługi i instalacji zestawu VS-910 Strona: 1

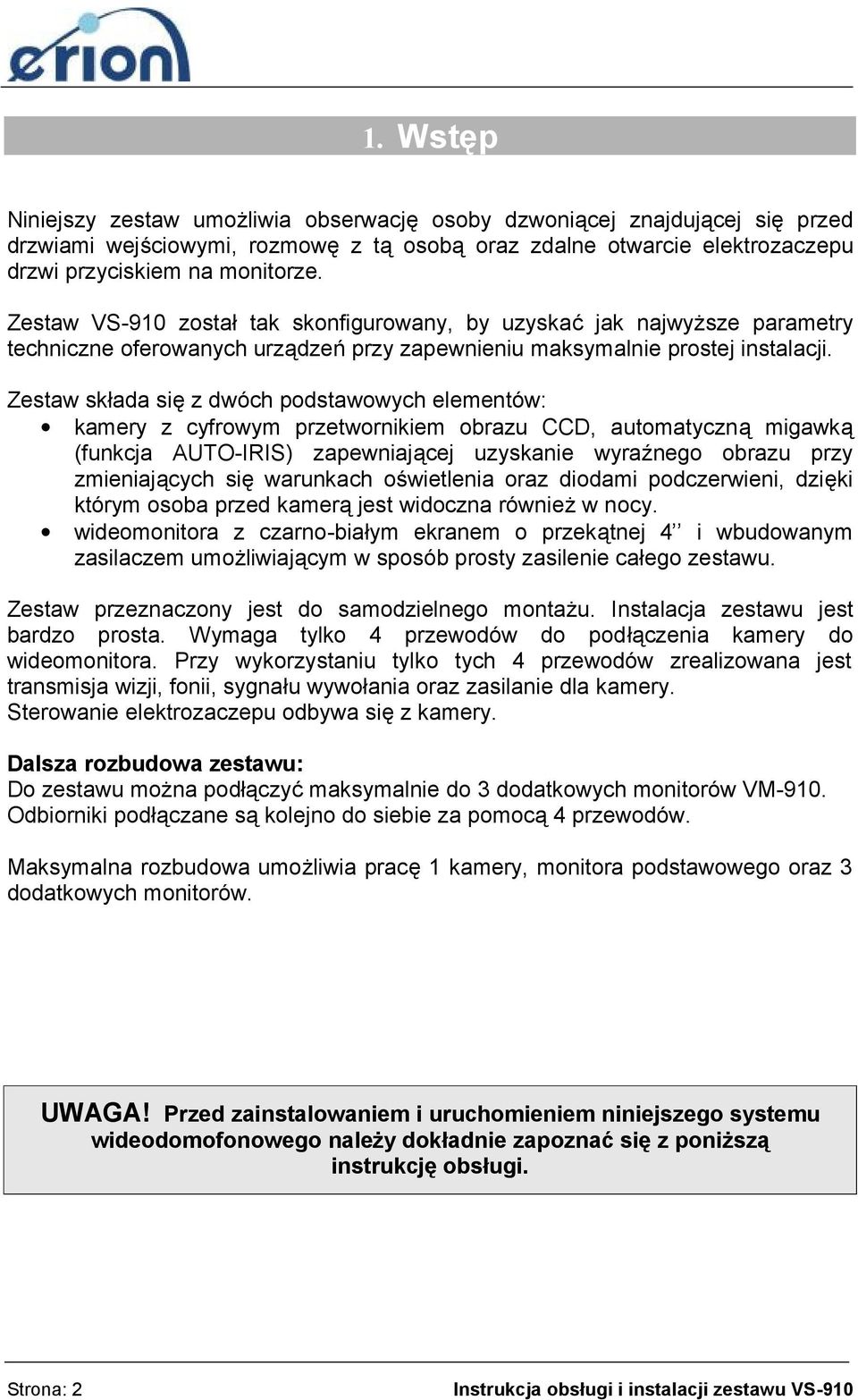

4 1. Wstęp Niniejszy zestaw umożliwia obserwację osoby dzwoniącej znajdującej się przed drzwiami wejściowymi, rozmowę z tą osobą oraz zdalne otwarcie elektrozaczepu drzwi przyciskiem na monitorze. Zestaw VS-910 został tak skonfigurowany, by uzyskać jak najwyższe parametry techniczne oferowanych urządzeń przy zapewnieniu maksymalnie prostej instalacji. Zestaw składa się z dwóch podstawowych elementów: kamery z cyfrowym przetwornikiem obrazu CCD, automatyczną migawką (funkcja AUTO-IRIS) zapewniającej uzyskanie wyraźnego obrazu przy zmieniających się warunkach oświetlenia oraz diodami podczerwieni, dzięki którym osoba przed kamerą jest widoczna również w nocy. wideomonitora z czarno-białym ekranem o przekątnej 4 i wbudowanym zasilaczem umożliwiającym w sposób prosty zasilenie całego zestawu. Zestaw przeznaczony jest do samodzielnego montażu. Instalacja zestawu jest bardzo prosta. Wymaga tylko 4 przewodów do podłączenia kamery do wideomonitora. Przy wykorzystaniu tylko tych 4 przewodów zrealizowana jest transmisja wizji, fonii, sygnału wywołania oraz zasilanie dla kamery. Sterowanie elektrozaczepu odbywa się z kamery. Dalsza rozbudowa zestawu: Do zestawu można podłączyć maksymalnie do 3 dodatkowych monitorów VM-910. Odbiorniki podłączane są kolejno do siebie za pomocą 4 przewodów. Maksymalna rozbudowa umożliwia pracę 1 kamery, monitora podstawowego oraz 3 dodatkowych monitorów. UWAGA! Przed zainstalowaniem i uruchomieniem niniejszego systemu wideodomofonowego należy dokładnie zapoznać się z poniższą instrukcję obsługi. Strona: 2 Instrukcja obsługi i instalacji zestawu VS-910

5 2. Elementy zestawu Zestaw zawiera: Monitor Słuchawka do monitora Panel wejściowy z kamerą i modułem rozmównym Metalowy uchwyt montażowy do monitora Zestaw 2 śrub do zamocowania metalowego uchwytu Zestaw śrub do mocowania kamery Instrukcja obsługi i instalacji zestawu VS-910 Strona: 3

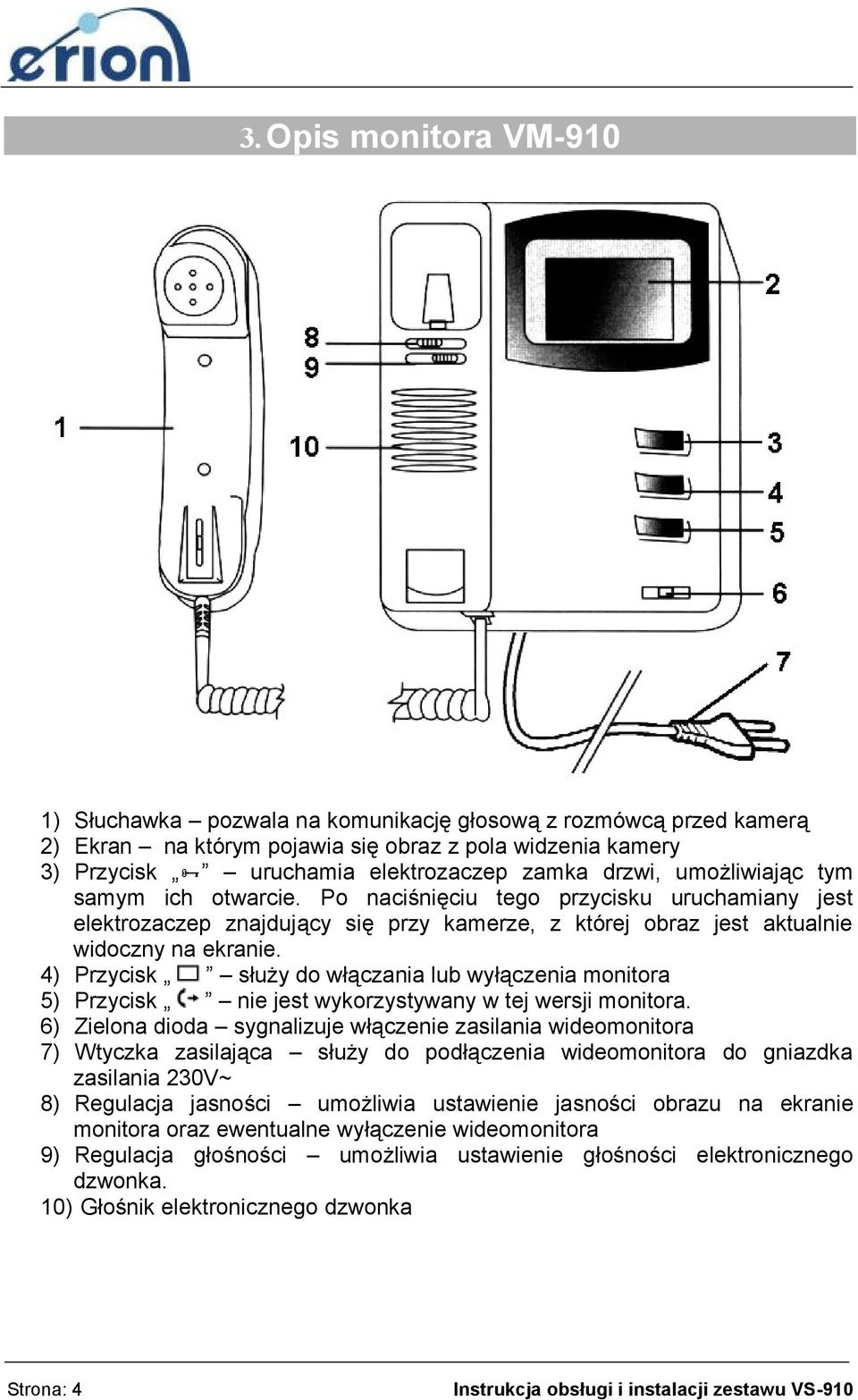

6 3. Opis monitora VM-910 1) Słuchawka pozwala na komunikację głosową z rozmówcą przed kamerą 2) Ekran na którym pojawia się obraz z pola widzenia kamery 3) Przycisk uruchamia elektrozaczep zamka drzwi, umożliwiając tym samym ich otwarcie. Po naciśnięciu tego przycisku uruchamiany jest elektrozaczep znajdujący się przy kamerze, z której obraz jest aktualnie widoczny na ekranie. 4) Przycisk służy do włączania lub wyłączenia monitora 5) Przycisk nie jest wykorzystywany w tej wersji monitora. 6) Zielona dioda sygnalizuje włączenie zasilania wideomonitora 7) Wtyczka zasilająca służy do podłączenia wideomonitora do gniazdka zasilania 230V~ 8) Regulacja jasności umożliwia ustawienie jasności obrazu na ekranie monitora oraz ewentualne wyłączenie wideomonitora 9) Regulacja głośności umożliwia ustawienie głośności elektronicznego dzwonka. 10) Głośnik elektronicznego dzwonka Strona: 4 Instrukcja obsługi i instalacji zestawu VS-910

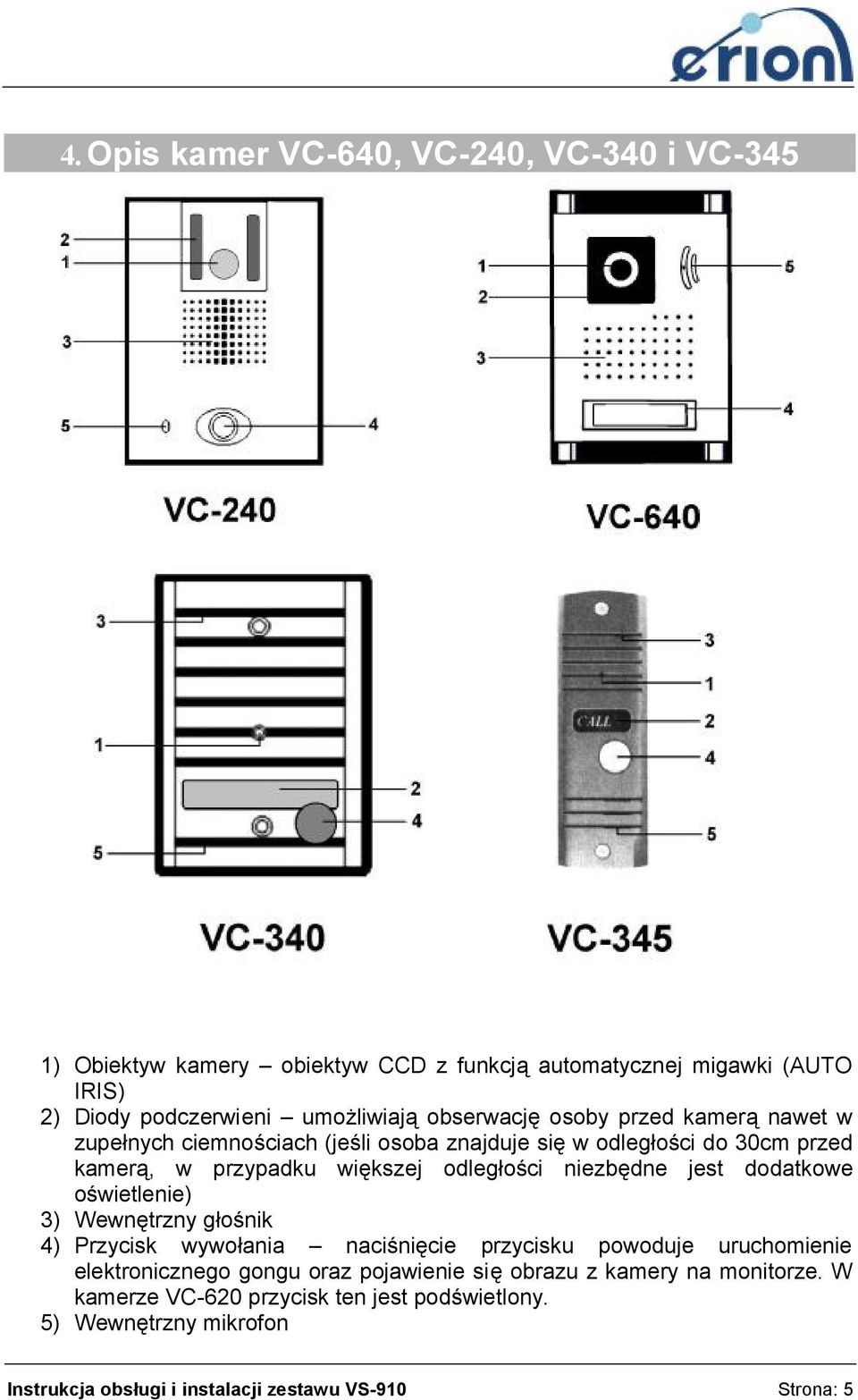

7 4. Opis kamer VC-640, VC-240, VC-340 i VC-345 1) Obiektyw kamery obiektyw CCD z funkcją automatycznej migawki (AUTO IRIS) 2) Diody podczerwieni umożliwiają obserwację osoby przed kamerą nawet w zupełnych ciemnościach (jeśli osoba znajduje się w odległości do 30cm przed kamerą, w przypadku większej odległości niezbędne jest dodatkowe oświetlenie) 3) Wewnętrzny głośnik 4) Przycisk wywołania naciśnięcie przycisku powoduje uruchomienie elektronicznego gongu oraz pojawienie się obrazu z kamery na monitorze. W kamerze VC-620 przycisk ten jest podświetlony. 5) Wewnętrzny mikrofon Instrukcja obsługi i instalacji zestawu VS-910 Strona: 5

8 5. Instalacja Montaż kamery podtynkowej VC-640 1) Umocować puszkę instalacyjną (3) w ścianie. Zwrócić uwagę, by otwory na śruby mocujące kamerę pozostały czyste. 2) Zdjąć z kamery (1) osłony śrub mocujących (4). W tym celu należy umieścić np. śrubokręt w niewielkim wycięciu odpowiednio w dolnej lub górnej części kamery a następnie delikatnie odchylić wysuwając osłonę. 3) Podłączyć do kamery (1) przewody od monitora zgodnie ze schematem połączeniowym (rysunek na stronie 11). Kamera wyposażona jest w złącze zaciskowe do szybkiego montażu. W celu podłączenia przewodów należy trzymając wciśnięty czarny przycisk znajdujący się na złączu obok otworów na przewody (np. przy pomocy śrubokręta), umieścić końcówkę przewodu w otworze złącza a następnie puścić przycisk. Końcówka przewodu zostanie zaciśnięta w złączu. 4) Umieścić kamerę (1) w puszcze instalacyjnej (3) i przymocować przy pomocy specjalnych śrub mocujących (2) dostarczonych w zestawie wraz z kluczem. 5) Założyć ponownie osłony śrub mocujących (4) Strona: 6 Instrukcja obsługi i instalacji zestawu VS-910

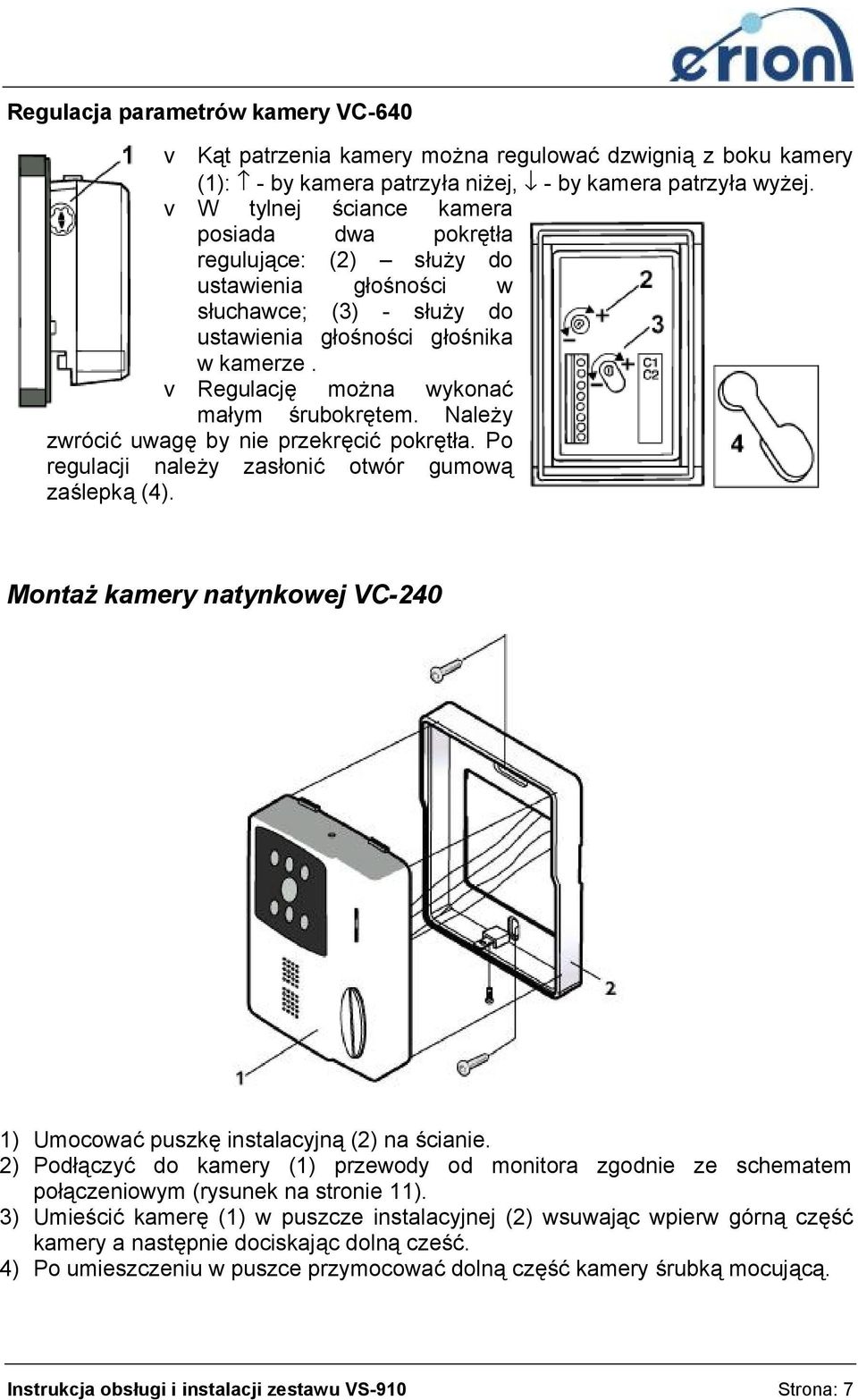

9 Regulacja parametrów kamery VC-640 v Kąt patrzenia kamery można regulować dzwignią z boku kamery (1): - by kamera patrzyła niżej, - by kamera patrzyła wyżej. v W tylnej ściance kamera posiada dwa pokrętła regulujące: (2) służy do ustawienia głośności w słuchawce; (3) - służy do ustawienia głośności głośnika w kamerze. v Regulację można wykonać małym śrubokrętem. Należy zwrócić uwagę by nie przekręcić pokrętła. Po regulacji należy zasłonić otwór gumową zaślepką (4). Montaż kamery natynkowej VC-240 1) Umocować puszkę instalacyjną (2) na ścianie. 2) Podłączyć do kamery (1) przewody od monitora zgodnie ze schematem połączeniowym (rysunek na stronie 11). 3) Umieścić kamerę (1) w puszcze instalacyjnej (2) wsuwając wpierw górną część kamery a następnie dociskając dolną cześć. 4) Po umieszczeniu w puszce przymocować dolną część kamery śrubką mocującą. Instrukcja obsługi i instalacji zestawu VS-910 Strona: 7

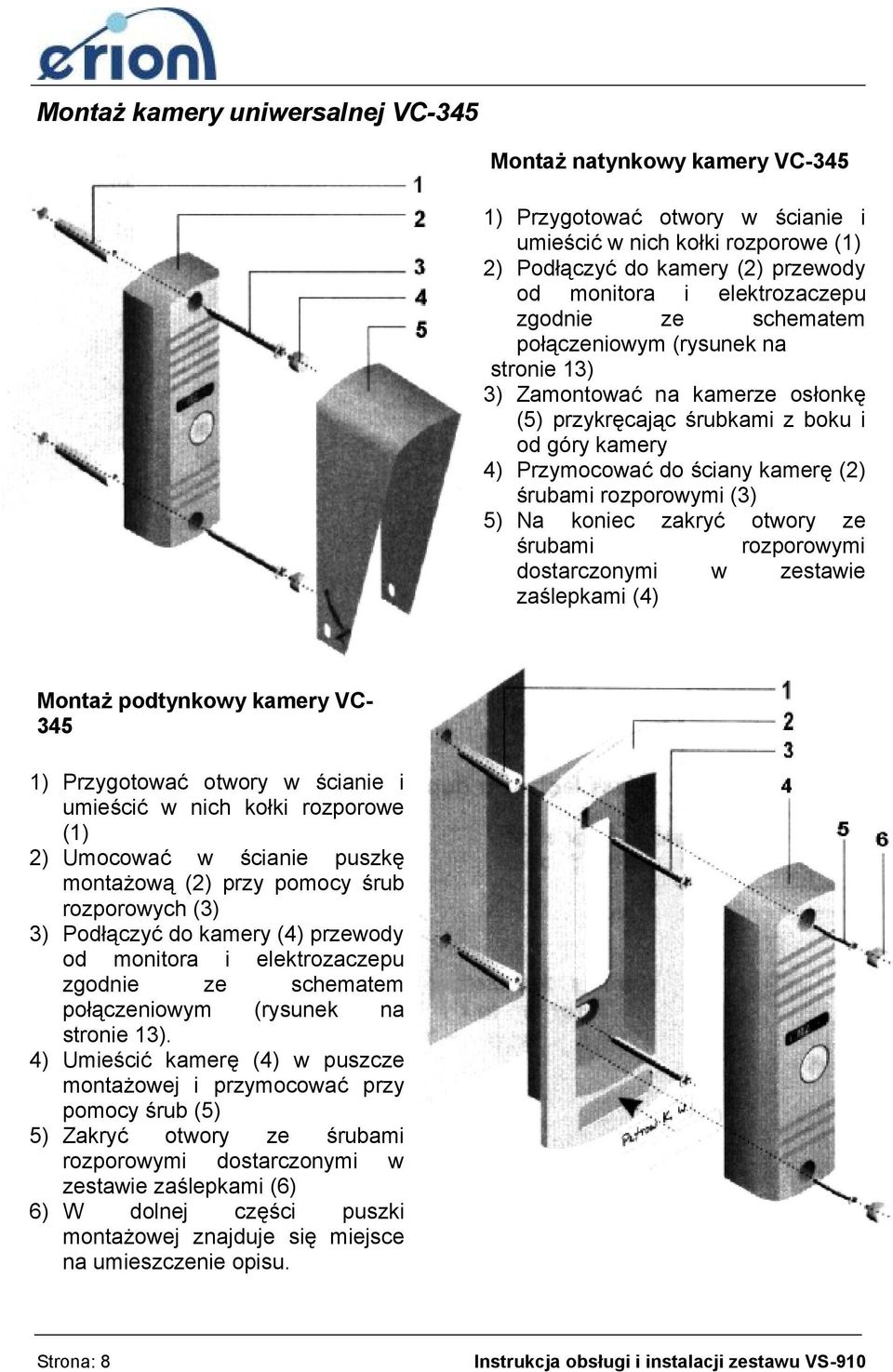

10 Montaż kamery uniwersalnej VC-345 Montaż natynkowy kamery VC-345 1) Przygotować otwory w ścianie i umieścić w nich kołki rozporowe (1) 2) Podłączyć do kamery (2) przewody od monitora i elektrozaczepu zgodnie ze schematem połączeniowym (rysunek na stronie 13) 3) Zamontować na kamerze osłonkę (5) przykręcając śrubkami z boku i od góry kamery 4) Przymocować do ściany kamerę (2) śrubami rozporowymi (3) 5) Na koniec zakryć otwory ze śrubami rozporowymi dostarczonymi w zestawie zaślepkami (4) Montaż podtynkowy kamery VC ) Przygotować otwory w ścianie i umieścić w nich kołki rozporowe (1) 2) Umocować w ścianie puszkę montażową (2) przy pomocy śrub rozporowych (3) 3) Podłączyć do kamery (4) przewody od monitora i elektrozaczepu zgodnie ze schematem połączeniowym (rysunek na stronie 13). 4) Umieścić kamerę (4) w puszcze montażowej i przymocować przy pomocy śrub (5) 5) Zakryć otwory ze śrubami rozporowymi dostarczonymi w zestawie zaślepkami (6) 6) W dolnej części puszki montażowej znajduje się miejsce na umieszczenie opisu. Strona: 8 Instrukcja obsługi i instalacji zestawu VS-910

11 Montaż kamery VC-345 z przystawką kątową 1) Przygotować otwory w ścianie i umieścić w nich kołki rozporowe (1) 2) Zamontować na ścianie przystawkę kątową (2) przy pomocy śrub rozporowych (3) 3) Podłączyć do kamery (4) przewody od monitora i elektrozaczepu zgodnie ze schematem połączeniowym (rysunek na stronie 13). 4) Przymocować kamerę (4) do przystawki kątowej (2) za pomocą śrub (5) 5) Zakryć otwory ze śrubami rozporowymi dostarczonymi w zestawie zaślepkami (6) Wskazówki dotyczące montażu kamery v Kamera powinna być zamocowana na wysokości ok cm (licząc od powierzchni gruntu do obiektywu kamery). v Kamera nie powinna być bezpośrednio wystawiona na działanie wody, kurzu, dużych zmian temperatur oraz silnych wibracji. v Obiektyw kamery nie powinien być bezpośrednio oświetlony silnym światłem. Dobrym miejscem do montażu kamery jest przestrzeń zadaszona. v Nie należy instalować kamery w miejscach gdzie istnieje duże ryzyko porysowania lub zabrudzenia obiektywu v Kamera podtynkowa powinna być instalowana w ścianie całkowicie wysuszonej v Podczas montażu kamery podtynkowej należy zwrócić uwagę na zachowanie szczelności puszki instalacyjnej. Instrukcja obsługi i instalacji zestawu VS-910 Strona: 9

12 Montaż monitora VM-910 1) Przymocować uchwyt montażowy (2) do ściany 2) Podłączyć przewody z kamery do monitora (1), zgodnie z odpowiednim schematem połączeniowym (rysunek na stronie 11) 3) Założyć monitor (1) na haki uchwytu montażowego (2). 4) Sprawdzić czy monitor jest wypoziomowany. W przeciwnym razie skorygować położenie uchwytu montażowego przekręcając go. 5) Podłączyć przewody słuchawki do monitora 6) Podłączyć wtyczkę zasilającą do gniazdka 230V~ Wskazówki dotyczące montażu monitora v Monitor powinien być zainstalowany tak, aby ekran znajdował na wysokości ok. 145cm. v W celu uzyskania najlepszej jakości obrazu po zamontowaniu monitora należy doregulować obraz pokrętłem ustawiania jasności. Strona: 10 Instrukcja obsługi i instalacji zestawu VS-910

13 Elektrozaczep Elektrozaczep nie wchodzi w skład standardowego zestawu wideodomofonowego. Ze względu na sposób sterowania zaleca się stosowanie elektrozaczepu z pamięcią. Uruchomienie elektrozaczepu następuje po naciśnięciu odpowiedniego przycisku na monitorze i możliwe jest tylko w momencie gdy na ekranie monitora wyświetlany jest obraz z kamery. Sterowanie elektrozaczepem odbywa się przez zwarcie przez przekaźnik dołączonych do kamery przewodów, dlatego należy pamiętać o dołączeniu dodatkowego źródła zasilana do obwodu podłączenia elektrozaczepu (np. transformatora 230V~/12V~). Ponowne uruchomienie jest możliwe po puszczeniu przycisku na monitorze i ponownym jego wciśnięciu. W przypadku zastosowania automatycznych systemów otwierających np. bramą automatyczną sterowanie można podłączyć bezpośrednio do przewodów kamery. Podłączenie elektrozaczepów lub systemów otwierających należy wykonać zgodnie z odpowiednim schematem połączeniowym (rysunek na stronie: 12) Schematy połączeniowe 1) Należy zwrócić uwagę, by podłączenie przewodów do kamery i monitora (polaryzacja przewodów) było zgodne ze schematem przedstawionym na rysunkach poniżej. 2) Do połączenia 1 kamery z monitorem niezbędne są 4 przewody. Przy zastosowaniu przewodów o średnicy 0,65mm odległość pomiędzy kamerą a monitorem nie powinna przekraczać 100m. 3) Do połączenia elektrozaczepu zamka drzwi lub automatycznych systemów otwierających niezbędne są 2 przewody. 4) Do podłączenia dodatkowych monitorów niezbędne są 4 przewody. Przy zastosowaniu przewodów o średnicy 0,65mm odległość pomiędzy poszczególnymi monitorami nie powinna przekraczać 20m. W przypadku większych odległości zaleca się stosowanie przewodu koncentrycznego 75Ohm podłączonego do zacisków 2W(masa) i 3Y(wideo). Opis zacisków monitora VM-910 Zacisk Opis 1R zasilanie do kamery, +12V 2W masa 3Y sygnał wideo z kamery 4B sygnał audio Instrukcja obsługi i instalacji zestawu VS-910 Strona: 11

14 Schemat połączeniowy 1 monitor i 1 kamera VC-340 Podłączenie przewodów pomiędzy kamerą podtynkową VC-340 a monitorem: Zacisk 4B na monitorze należy połączyć z zaciskiem 4B na kamerze. Zacisk 3Y na monitorze należy połączyć z zaciskiem 3Y na kamerze. Zacisk 2W na monitorze należy połączyć z zaciskiem 2W na kamerze. Zacisk 1R na monitorze należy połączyć z zaciskiem 1R na kamerze. Sterowanie elektrozaczepem należy podłączyć do odpowiednich przewodów w kamerze. Strona: 12 Instrukcja obsługi i instalacji zestawu VS-910

15 Schemat połączeniowy 1 monitor i 1 kamera VC-345 Podłączenie przewodów pomiędzy kamerą uniwersalną VC-345 a monitorem: Zacisk 4B na monitorze należy połączyć z przewodem żółtym na kamerze. Zacisk 3Y na monitorze należy połączyć z przewodem białym na kamerze. Zacisk 2W na monitorze należy połączyć z przewodem czarnym na kamerze. Zacisk 1R na monitorze należy połączyć z przewodem czerwonym na kamerze. Sterowanie elektrozaczepem należy podłączyć do odpowiednich przewodów w kamerze. Instrukcja obsługi i instalacji zestawu VS-910 Strona: 13

16 Schemat połączeniowy 4 monitory i 1 kamera Podłączenie przewodów pomiędzy kolejnymi monitorami: Zaciski 4B na wszystkich monitorach należy podłączyć ze sobą równolegle. Zaciski 3Y na wszystkich monitorach należy podłączyć ze sobą równolegle. Zaciski 2W na wszystkich monitorach należy podłączyć ze sobą równolegle. Zaciski 1R na wszystkich monitorach należy podłączyć ze sobą równolegle. Podłączenie kamery i elektrozaczepu analogicznie jak na schematach na stronach 12 (dla kamera VC-340) i 13 (kamera VC-345). Strona: 14 Instrukcja obsługi i instalacji zestawu VS-910

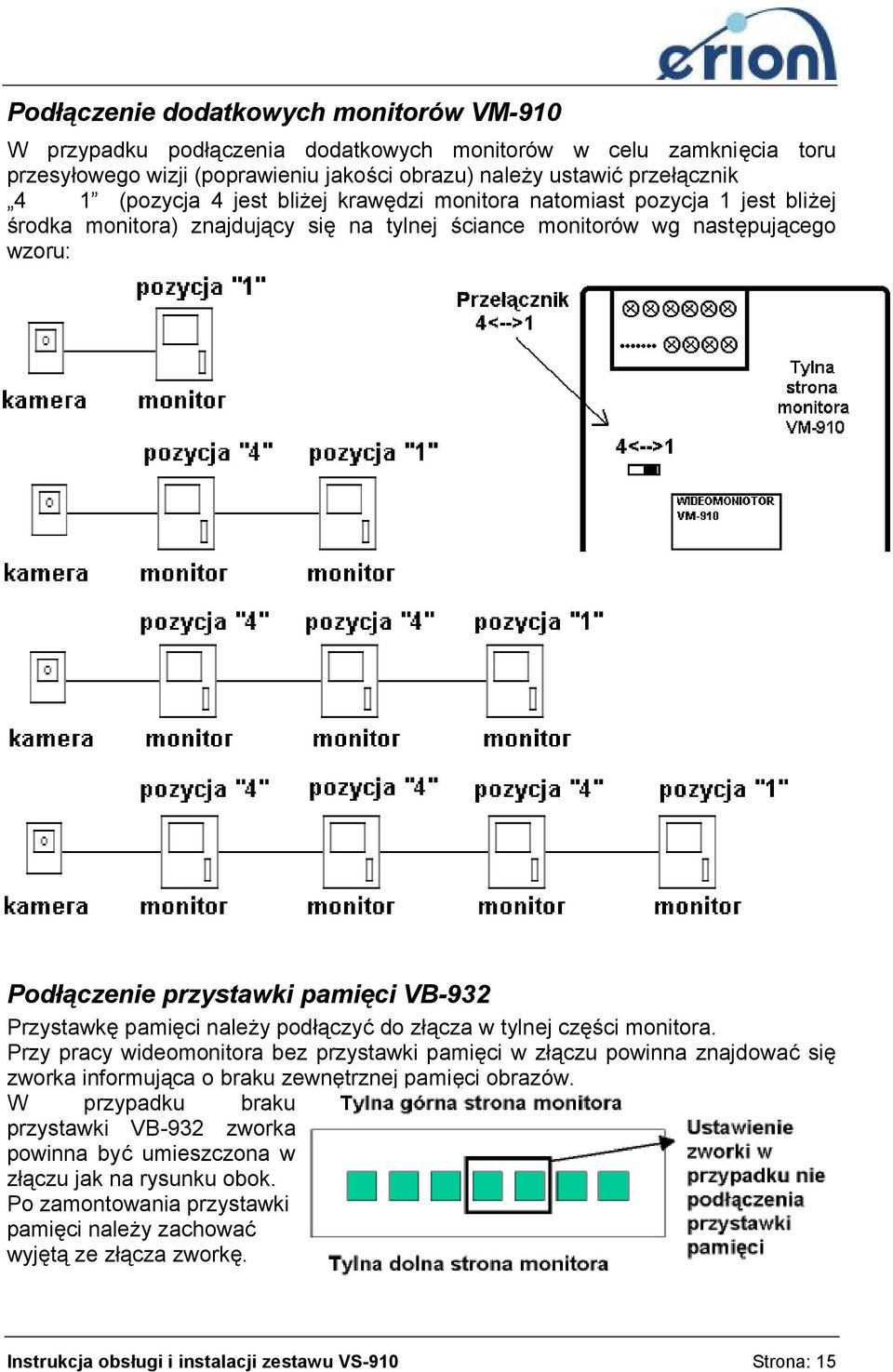

17 Podłączenie dodatkowych monitorów VM-910 W przypadku podłączenia dodatkowych monitorów w celu zamknięcia toru przesyłowego wizji (poprawieniu jakości obrazu) należy ustawić przełącznik 4 1 (pozycja 4 jest bliżej krawędzi monitora natomiast pozycja 1 jest bliżej środka monitora) znajdujący się na tylnej ściance monitorów wg następującego wzoru: Podłączenie przystawki pamięci VB-932 Przystawkę pamięci należy podłączyć do złącza w tylnej części monitora. Przy pracy wideomonitora bez przystawki pamięci w złączu powinna znajdować się zworka informująca o braku zewnętrznej pamięci obrazów. W przypadku braku przystawki VB-932 zworka powinna być umieszczona w złączu jak na rysunku obok. Po zamontowania przystawki pamięci należy zachować wyjętą ze złącza zworkę. Instrukcja obsługi i instalacji zestawu VS-910 Strona: 15

18 1) 6. Obsługa Użytkowanie zestawu wideodomofonowego VS-910 1) Po naciśnięciu przycisku na kamerze, na monitorze pojawia się obraz z przed kamery oraz rozlega się dzwonek (2-tonowy gong). 2) W przypadku nie podniesienia słuchawki po wywołaniu obraz na monitorze jest wyświetlany przez około 30 sekund. 3) Po podniesieniu słuchawki możliwa jest rozmowa z osoba znajdującą się przed monitorem. Obraz na monitorze jest wyświetlany przez około 150 sekund lub do momentu odłożenia słuchawki. W celu ponownego włączenia podglądu obrazu z kamery należy nacisnąć przycisk. 4) Po podniesieniu słuchawki możliwe jest otwarcie drzwi. W tym celu należy nacisnąć przycisk. Uruchomiony zostanie elektrozaczep znajdujący się przy kamerze, z której obraz jest aktualnie widoczny na ekranie. Umożliwi to osobie znajdującej się przed kamerą otwarcie drzwi. Ustawianie czasu w przystawce pamięci VB-932 1) Po podłączeniu przystawki pamięci i uruchomieniu podglądu obrazu na monitorze możliwe jest ustawienie aktualnego czasu w przystawce pamięci. 2) W celu uruchomienia zmiany czasu należy wcisnąć na przystawce pamięci przycisk TIME. Na ekranie pojawi się napis TIME SET 3) Następnie można zmienić ustawienie godziny przyciskiem PLAY (H) oraz ustawienie minut przyciskiem RECD (M). 4) By zapamiętać ustawioną godzinę i minutę należy nacisnąć przycisk TIME. Zniknie napis TIME SET Obsługa przystawki pamięci VB-932 1) Podczas obserwacji obrazu z kamery można zapamiętać widziany obraz naciskając przycisk RECD 2) Wszystkie obrazy są zapamiętywane wraz z aktualną godziną i minutą. 3) Przyciśnięcie przycisku OUT uruchamia funkcję automatycznego zapamiętywania obrazów z kamery. Uruchomienie tej funkcji sygnalizowane jest mruganiem czerwonej diody na przystawce pamięci. Funkcja ta powoduję, za każdym razem, gdy nastąpi wywołanie z kamery, zadzwoni osoba odwiedzająca, nastąpi zapamiętanie jej obrazu do pamięci wideomonitora. 4) Przeglądanie zapamiętanych obrazów umożliwia przycisk PLAY. Po naciśnięciu tego przycisku przystawka pamięci przechodzi w tryb przeglądania zapamiętanych obrazów. 5) Kolejne naciśnięcia przycisku PLAY powodują odtwarzanie kolejnych obrazów w kolejności od ostatnio zapamiętanego do wcześniej zapamiętanych. 6) W celu cofnięcia się do obrazów już obejrzanych należy przyciskać przycisk RECD 7) Po zakończeniu przeglądania obrazów naciskając przycisk TIME można wyjść z trybu przeglądania obrazów. 8) W przypadku, gdy w trakcie przeglądania obrazów przyjdzie wywołanie z kamery, na ekranie monitora automatycznie pojawi się podgląd z kamery. Strona: 16 Instrukcja obsługi i instalacji zestawu VS-910

19 9) W pamięci wideomonitora można zapamiętać do 32 obrazów wraz z aktualną godziną i minutą. 10) W celu usunięcia wszystkich zapamiętanych obrazów z pamięci należy w trakcie przeglądania obrazów nacisnąć i przytrzymać przez ok. 2sek przycisk OUT Praca kilku monitorów i unifonów w systemie 1) W przypadku podłączenia dodatkowych monitorów należy pamiętać o odpowiednim ustawieniu przełącznika 4 1 na tylnych ściankach podłączonych monitorów (zgodnie z rysunkiem na stronie 15) 2) Pomiędzy podłączonymi monitorami nie ma możliwości interkomu Regulacja parametrów monitora VM-910 Do regulacji parametrów monitora służą przełączniki: 1) Regulacja jasności obrazu na ekranie monitora 2) Trzy stopniowa regulacja głośności gongu Instrukcja obsługi i instalacji zestawu VS-910 Strona: 17

20 7. Użytkowanie i konserwacja UWAGA! v Do czyszczenia nie należy używać ściernych środków chemicznych, gdyż mogą one uszkodzić powierzchnię elementów zestawu. Nie należy również używać środków polerujących w aerozolu, gdyż mogą one wniknąć do środka powodując uszkodzenie znajdującej się tam elektroniki. v Do czyszczenia zaleca się stosować łagodny środek myjący z wodą oraz miękką szmatkę. v Nie należy umieszczać w pobliżu elementów zestawu sprzętu elektronicznego takiego jak: komputery, sprzęt nagłaśniający, odbiorniki telewizyjne itp. v Nie należy umieszczać w pobliżu elementów zestawu substancji żrących. v Należy uważać, by nie upuścić elementów zestawu. Upadek może spowodować uszkodzenie części elektronicznych znajdujących się w urządzeniach. v W przypadku, gdy zestaw nie będzie używany przez kilka dni, zaleca się odłączenie urządzenia od źródła zasilania. 8. Usuwanie problemów Problem Nic nie działa Zła jakość obrazu Głośność sygnału przywołania zbyt mała lub zbyt duża Obraz nie dostosowuje się do warunków oświetlenia Wyświetlany jest obraz tylko z jednej kamery i nie można przełączyć obrazu na drugą kamerę Sposób usunięcia Sprawdzić czy wtyczka zasilania monitora jest włączona do gniazda 230V~ oraz czy w gnieździe jest napięcie 230V~ Podregulować pokrętłem ustawiania jasności Podregulować pokrętłem ustawiania głośności Obiektyw kamery jest oświetlony bezpośrednim silnym światłem Sprawdzić czy druga kamera jest właściwie podłączona do monitora i czy przewody nie są uszkodzone. 9. Serwis SERWIS W przypadku stwierdzenia uszkodzenia elementów zestawu prosimy o zastosowanie się do procedury oddania produktu do naprawy w oryginalnym opakowaniu lub innym zabezpieczającym przed uszkodzeniem urządzenia w czasie transportu. Prosimy również o podanie poniższych informacji: v Nazwę firmy, numer telefonu, faxu oraz v Numer faktury i data zakupu urządzenia v Typ produktu i jego numer seryjny v Szczegółowy opis usterki Strona: 18 Instrukcja obsługi i instalacji zestawu VS-910

21 Kamery 10. Dane techniczne Model: VC 640 Przetwornik obrazu: CCD, o przekątnej 1/3 Rozdzielczość przetwornika: Minimalne oświetlenie: Kąt widzenia kamery: Migawka: Sygnał wyjściowy: Okablowanie: Zakres temperatur pracy: Materiał obudowy: Obudowa: Napięcie zasilania: Pobór mocy: Wymiary (szer. x wys. x głęb.): pikseli 0,5 Lux, podświetlenie diodami IR 92 (w poziomie) Funkcja elektronicznej migawki (Electronic Auto Iris) zespolony sygnał wizyjny 4 przewody do monitora. Max 100m, ø0,65mm od -10 C do +50 C aluminium podtynkowa 12V= (z monitora) 3W 99 x 151 x 68 mm Model: VC-240 Przetwornik obrazu: CCD, o przekątnej 1/3 Rozdzielczość przetwornika: Minimalne oświetlenie: Kąt widzenia kamery: Migawka: Sygnał wyjściowy: Okablowanie: Zakres temperatur pracy: Materiał obudowy: Obudowa: Napięcie zasilania: Pobór mocy: Wymiary (szer. x wys. x głęb.): pikseli 0,5 Lux, podświetlenie diodami IR 92 (w poziomie) Funkcja elektronicznej migawki (Electronic Auto Iris) zespolony sygnał wizyjny 4 przewody do monitora. Max 100m, ø0,65mm od -10 C do +50 C tworzywo ABS natynkowa 12V= (z monitora) 3W 90 x 120 x 46 mm Instrukcja obsługi i instalacji zestawu VS-910 Strona: 19

22 Model: VC-340 (PINHOLE) Przetwornik obrazu: CCD, o przekątnej 1/3 Rozdzielczość przetwornika: Minimalne oświetlenie: Kąt widzenia kamery: Migawka: Sygnał wyjściowy: Okablowanie: Zakres temperatur pracy: Materiał obudowy: Obudowa: Napięcie zasilania: Pobór mocy: Wymiary (szer. x wys. x głęb.): pikseli 0,5 Lux, podświetlenie diodami IR 92 (w poziomie) Funkcja elektronicznej migawki (Electronic Auto Iris) zespolony sygnał wizyjny 4 przewody do monitora. Max 100m, ø0,65mm od -10 C do +50 C tworzywo ABS podtynkowa 12V= (z monitora) 3W 88 x 123 x 52 mm Model: VC-345 (PINHOLE) Przetwornik obrazu: CCD, o przekątnej 1/3 Rozdzielczość przetwornika: Minimalne oświetlenie: Kąt widzenia kamery: Migawka: Sygnał wyjściowy: Okablowanie: Zakres temperatur pracy: Materiał obudowy: Obudowa: Napięcie zasilania: Pobór mocy: Wymiary (szer. x wys. x głęb.): pikseli 0,5 Lux, podświetlenie diodami IR 70 (w poziomie) Funkcja elektronicznej migawki (Electronic Auto Iris) zespolony sygnał wizyjny 4 przewody do monitora. Max 100m, ø0,65mm od -40 C do +50 C tworzywo ABS uniwersalna (natynkowa, podtynkowa) 12V= (z monitora) 3W 40 x 122 x 22 mm Strona: 20 Instrukcja obsługi i instalacji zestawu VS-910

23 Monitor Model: VM 910 Ekran: czarno-biały, o przekątnej 4 Częstotliwość odchylania: 15,625kHz (poziome), 50Hz (pionowe) (CCIR) Rozdzielczość: 350 linii Napięcie zasilania: V~, 50Hz Pobór mocy: 13W System transmisji fonii: dwukierunkowy, bez modulacji Okablowanie: 4 przewody do kamery. Max 100m, ø0,65mm Sygnał wywołania: 2-tonowy gong elektroniczny Zakres temperatur pracy: od 0 C do +40 C Materiał obudowy: tworzywo ABS Montaż: ścienny Wymiary (szer. x wys. x głęb.): 185 x 220 x 52 mm Waga: 1,4kg Instrukcja obsługi i instalacji zestawu VS-910 Strona: 21

24 Strona: 22 Instrukcja obsługi i instalacji zestawu VS-910
