INSTRUKCJA OBSŁUGI ROUTER WLAN RP-WR5442 REPOTEC

Wielkość: px

Rozpocząć pokaz od strony:

Download "INSTRUKCJA OBSŁUGI ROUTER WLAN RP-WR5442 REPOTEC"

Kajetan Makowski
8 lat temu
Przeglądów:

1 INSTRUKCJA OBSŁUGI ROUTER WLAN RP-WR5442 REPOTEC RP-WR5442 Wersja 1.0

2 Wstęp Szerokopasmowy bezprzewodowy router WLAN, RP-WR5442 umożliwia szerokopasmową transmisję danych IEEE b/g/n, ustanawiając standard łatwego w obsłudze, bezpiecznego, niezawodnego, łatwo zarządzalnego urządzenia klasy SOHO. Nota aplikacyjna Opis urządzenia spełnia wymagania standardu IEEE n zapewniając prędkość transmisji bezprzewodowej do 300 Mbps, spełnia wymagania standardu IEEE g zapewniając prędkość transmisji bezprzewodowej do 54 Mbps, zapewnia wielodziałaniowe (bridge/gateway/wisp) tryby pracy na styku Ethernetu bezprzewodowego i przewodowego (UWAGA: bridge wyłącznie z oprogramowaniem w wersji ) wspiera WPS, 64 i 128-bitowy WEP, kodowanie-dekodowanie WPA2 i WPA dla ochrony transmisji bezprzewodowej wspiera autentykację IEEE 802.1x umożliwia transmisję full-duplex IEEE 802.3x z prędkościami 10/100 Mbps Ostrzeżenie Należy zapewnić warunki do bezpiecznej pracy z urządzeniem. Dokonanie przez użytkownika jakichkolwiek własnych zmian w urządzeniu może spowodować jego nieprawidłowe funkcjonowanie. Bezpieczeństwo użytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyższą starannością o bezpieczeństwo osób instalujących i użytkujących. Dla zapewnienia bezpieczeństwa pracy, należy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania Szerokopasmowy bezprzewodowy router WLAN, RP-WR5442, zewnętrzny zasilacz, 2 anteny prętowe kabel przyłączeniowy Ethernet CD-Rom niniejsza instrukcja obsługi. Podczas dostawy należy upewnić się, że opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń należy niezwłocznie skontaktować się z dostawcą. Prosimy również o sprawdzenie zgodności zawartości opakowania z powyżej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis szerokopasmowego bezprzewodowego routera WLAN z odpowiednimi procedurami instalacji, konfiguracji i użytkowania. Przed przystąpieniem do instalacji urządzenia należy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Szerokopasmowy bezprzewodowy router WLAN jest zgodny z przepisami w zakresie bezpieczeństwa użytkowania urządzeń elektrycznych. Przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie należy odłączyć od zasilania, nie stosować uszkodzonych lub zużytych przewodów zasilania, gdyż powodują one znaczne zagrożenie dla Strona 2

11n zapewniając prędkość transmisji bezprzewodowej do 300 Mbps, spełnia wymagania standardu IEEE 802.

3 bezpieczeństwa użytkownika, nie stosować urządzenia w miejscach występowania substancji łatwopalnych, zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, upewnić się, że urządzenie zostało odpowiednio zamocowane, urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu może skroplić się para wodna uniemożliwiając prawidłowe funkcjonowanie. Należy wówczas odczekać, aż wilgoć odparuje. Uwaga: Nie należy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne może spowodować uszkodzenie urządzenia. 4. Budowa urządzenia 4.1 Panel przedni 4.2 Panel tylny Na panelu tylnym znajdują się: - gniazdko zasilania DC 9V. - 5 portów RJ-45 (Ethernet), 4 x LAN + 1 x WAN - przycisk RESET - przycisk WPS Strona 3

przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu może skroplić się para wodna uniemożliwiając prawidłowe funkcjonowanie. Należy wówczas odczekać, aż wilgoć odparuje.

4 5. Instalacja sprzętu 5.1 Zasilanie Szerokopasmowy bezprzewodowy router WLAN jest zasilany poprzez zewnętrzny zasilacz AC/DC. Należy podłączyć zasilacz do sieci prądu przemiennego ~230V 50Hz, a wtyk 9V DC wpiąć do gniazda zasilania urządzenia. 5.2 Oprogramowanie Do prawidłowego funkcjonowania urządzenia nie jest wymagane instalowanie dodatkowego oprogramowania. 5.3 Środowisko pracy Szerokopasmowy bezprzewodowy router WLAN został zaprojektowany do pracy w warunkach biurowych i domowych. Należy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.). 5.4 Instalacja routera. Wszystkie porty routera są zgodne ze standardem Fast Ethernet 10/100Mbps (IEEE802.3u) co oznacza że do przesyłania danych wykorzystywane są pary 1,2 TX i 3,6 RX. 5.5 Instalacja okablowania Dla połączenia przełącznika z innymi urządzeniami sieciowymi zaleca się stosowanie przyłączy odpowiednich dla typu wbudowanych portów. Specyfikacja przyłączy UTP: przełącznik sieciowy obsługuje funkcje automatycznego krosowania MDI/MDI-X, z tego powodu do podłączenia elementów sieci aktywnych i pasywnych można wykorzystać przyłącza krosowane (crossover) i niekrosowane (straight-through), do połączenia przełącznika sieciowego z komputerem należy wykorzystać przyłącze UTP kat. 5 lub wyższej, maksymalna długość zastosowanego przyłącza UTP 100 metrów. 5.6 Zarządzanie Po poprawnym podłączeniu urządzenia do komputera można przystąpić do jego konfiguracji. Zanim jednak dostęp do strony konfiguracyjnej WWW będzie możliwy, należy wykonać następujące czynności: Ustawić we właściwościach połączenia sieciowego karty podłączonej do przełącznika odpowiednie parametry protokołu TCP/IP (adres IP, maskę podsieci i bramę): Zatwierdzić wszystkie zmiany i w razie potrzeby restartować komputer. Otworzyć przeglądarkę internetową. W pole adres" wpisać adres IP przełącznika ( ). Do nowo otwartego okna logowania należy wprowadzić poniższe dane i zatwierdzić przyciskiem [OK]: login : guest hasło : guest Po zalogowaniu na ekranie zostanie wyświetlona strona startowa urządzenia. Zalecana jest natychmiastowa zmiana hasła i dostosowanie IP do potrzeb lokalnej sieci. 5.7 Konfiguracja urządzenia jako AP Aktualnie zainstalowany firmware nie zapewnia możliwości funkcjonowania urządzenia jako AP. W przypadku potrzeby użycia urządzenia w takiej konfiguracji, należy zainstalować oprogramowanie firmowe w wersji Oprogramowanie jest do ściągnięcia z serwera ftp o adresie: ftp://ftp.rpl.pl/pub/repotec/firmware/rp_wr5442_fw_v zip Strona 4

5.3 Środowisko pracy Szerokopasmowy bezprzewodowy router WLAN został zaprojektowany do pracy w warunkach biurowych i domowych.

5 Po zainstalowaniu oprogramowania i zalogowaniu się do urządzenia należy wybrać z menu po lewej stronie ekranu opcję Operation Mode i dalej pożądany tryb pracy Bridge. 6. Diody LED Diody LED informują o statusie pracy urządzenia. Dioda LED PWR WPS SYS WLAN WAN LAN Funkcja Świeci Zasilanie załączone Nie świeci Zasilanie wyłączone Wolno miga Załączony WPS Nie świeci Wyłączony WPS Zapala się i gaśnie Błędna praca Miga Normalna praca Miga Przesyłanie pakietów po WiFi Nie świeci Wyłączony WiFi Świeci Poprawne połączenie WAN Miga Przesyłanie pakietów Nie świeci Niepoprawna praca Świeci Poprawne połączenie LAN Miga Przesyłanie pakietów Nie świeci Niepoprawna praca 7. Konserwacja Szerokopasmowy bezprzewodowy router WLAN nie wymaga żadnych szczególnych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być Strona 5

Dioda LED PWR WPS SYS WLAN WAN LAN Funkcja Świeci Zasilanie załączone Nie świeci Zasilanie wyłączone Wolno miga Załączony WPS Nie świeci Wyłączony WPS Zapala się i gaśnie Błędna praca Miga Normalna

6 przypadkowo uszkodzone przez operatora lub osoby postronne. 8. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów, i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji. 9. Parametry techniczne Standardy Interfejs Antena Zakres częstotliwości Protokół dostępowy Prędkości transmisji Moc wyjściowa Czułość odbiorcza Tryby pracy Bezpieczeństwo Zarządzanie Cechy routera Cechy Ethernet Zasilanie Warunki pracy Certyfikaty IEEE b, IEEE g, IEEE n IEEE and 802.3u 10/100 Mbps 4* RJ-45 10/100Mbps LAN Port 1* RJ-45 WAN Port Przycisk Reset Przycisk WPS Dwie odłączalne anteny 5dBi 2.400GHz ~ 2.484GHz CSMA/CA b: do 11Mbps g: do 54Mbps n(40MHz): do 300Mbps b: do 13 ± 2dBm g: do 14 ± 2dBm n: do 18 ± 2dBm b:-65dBm/-62dBm g:-68dBm n:-84dBm AP, WDS, AP+WDS, repeater, client, multi-ap, bridge * WPS WEP: WEP(64/128bit), WPA/WPA2: TKIP / AES, WPS Aktualizacja oprogramowania firmowego przez http Statystyki połączeń WAN i LAN Konfigurowanie NAT / NAPT Wybór między trybami pracy router i bridge * PPP user ID and password DHCP Server i Client NAPT (Network Address and Port Translation) ICMP (Internet Control Message Protocol) DDNS (Dynamic Domain Name Service) Zgodny z IEEE and 802.3u 10/100 Mbps Wszystkie porty Ethernet mają auto-crossover (MDI/MDI-X) Zewnętrzny zasilacz DC9V 500mA Temperatura pracy : 0 C ~ 40 C Wilgotność otoczenia:10% to 90% (niekondensująca) FCC, CE * tylko z oprogramowaniem w wersji W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Strona 6

informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

7 Strona 7

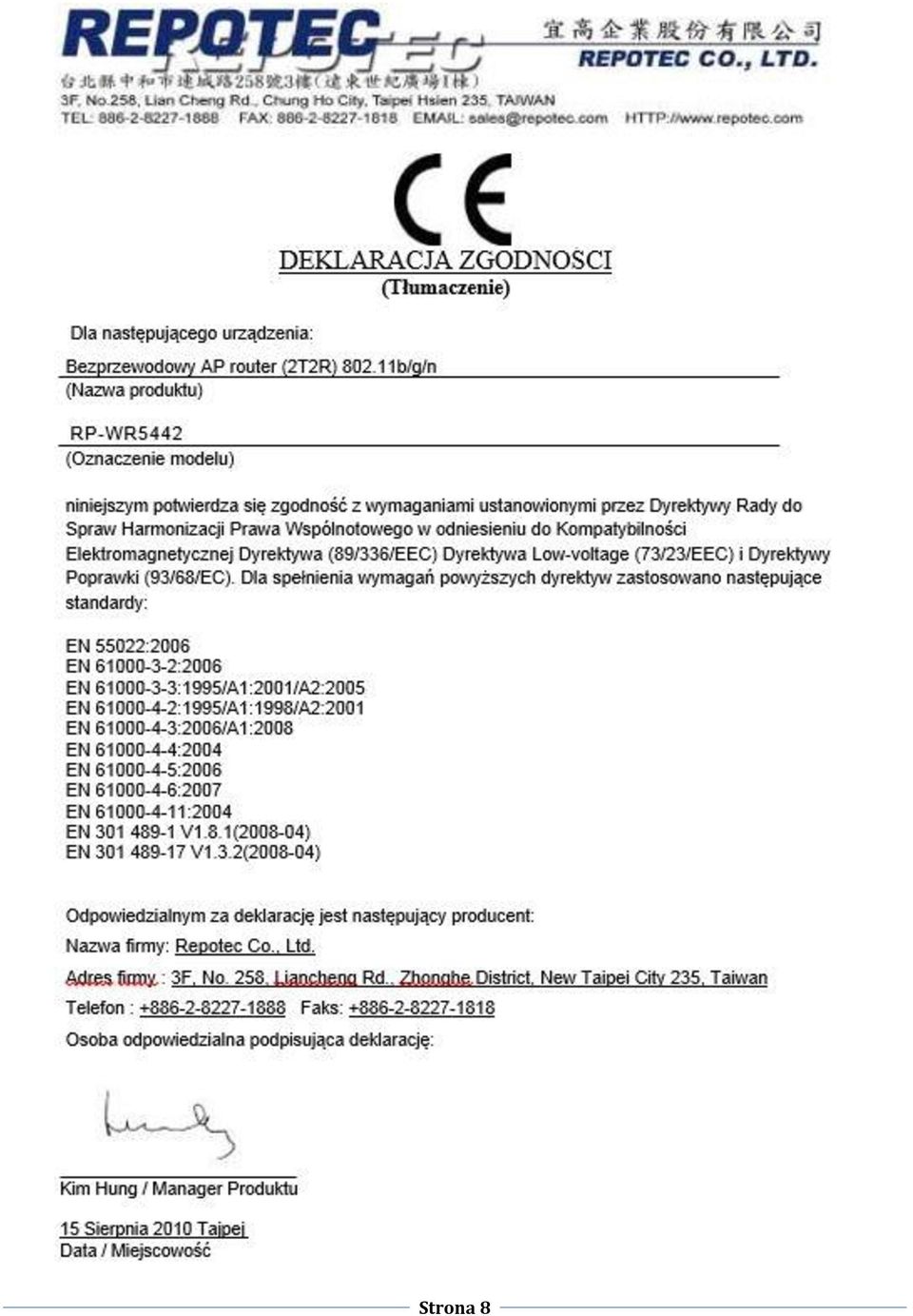

8 Strona 8
