1 INSTRUKCJA OBSŁUGI Dynamode ::Adapter Micro Bluetooth USB 2.0 EDR (zaokrąglony)

2 Wstęp Adapter Bluetooth v2.0 USB umożliwia komunikacje z innymi urządzeniami Bluetooth w obrębie 150 metrów w wolnej przestrzeni (w warunkach normalnej pracy obszar zasięgu może być ograniczony). Dołączone do niego oprogramowanie BlueSoleil bazujące na platformie Windows pozwala na połączenie innego komputera, aparatu, telefonu lub innego urządzenia Bluetooth. Oświadczenie ETSI dotyczące zakłóceń Urządzenie generuje i wykorzystuje fale o częstotliwościach radiowych. Instalacja niezgodna z podanymi w instrukcji zaleceniami może powodować zakłócenia w komunikacji radiowej i spowodować prace urządzenia niezgodną z przepisami prawa. Ostrzeżenie Należy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez użytkownika jakichkolwiek własnych zmian w urządzeniu może spowodować utratę możliwości jego legalnego użytkowania. Bezpieczeństwo użytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyższą starannością o bezpieczeństwo osób instalujących i użytkujących. Dla zapewnienia bezpieczeństwa pracy, należy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). Deklaracja zgodności R&TTE Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność. (Directive 1999/5/CE of the European Parliament and the Council of Europe, march 1999, on radio equipment and telecommunication terminal equipment and the mutual recognition of their conformity). Zawartość opakowania - Bluetooth v2.0 USB Adapter, - płyta CD z oprogramowaniem BlueSoleil oraz instrukcją obsługi, Podczas dostawy należy upewnić się, że opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń należy niezwłocznie skontaktować się ze sprzedawcą. Prosimy również o sprawdzenie zgodnościzawartości opakowania z powyżej zamieszczoną listą.

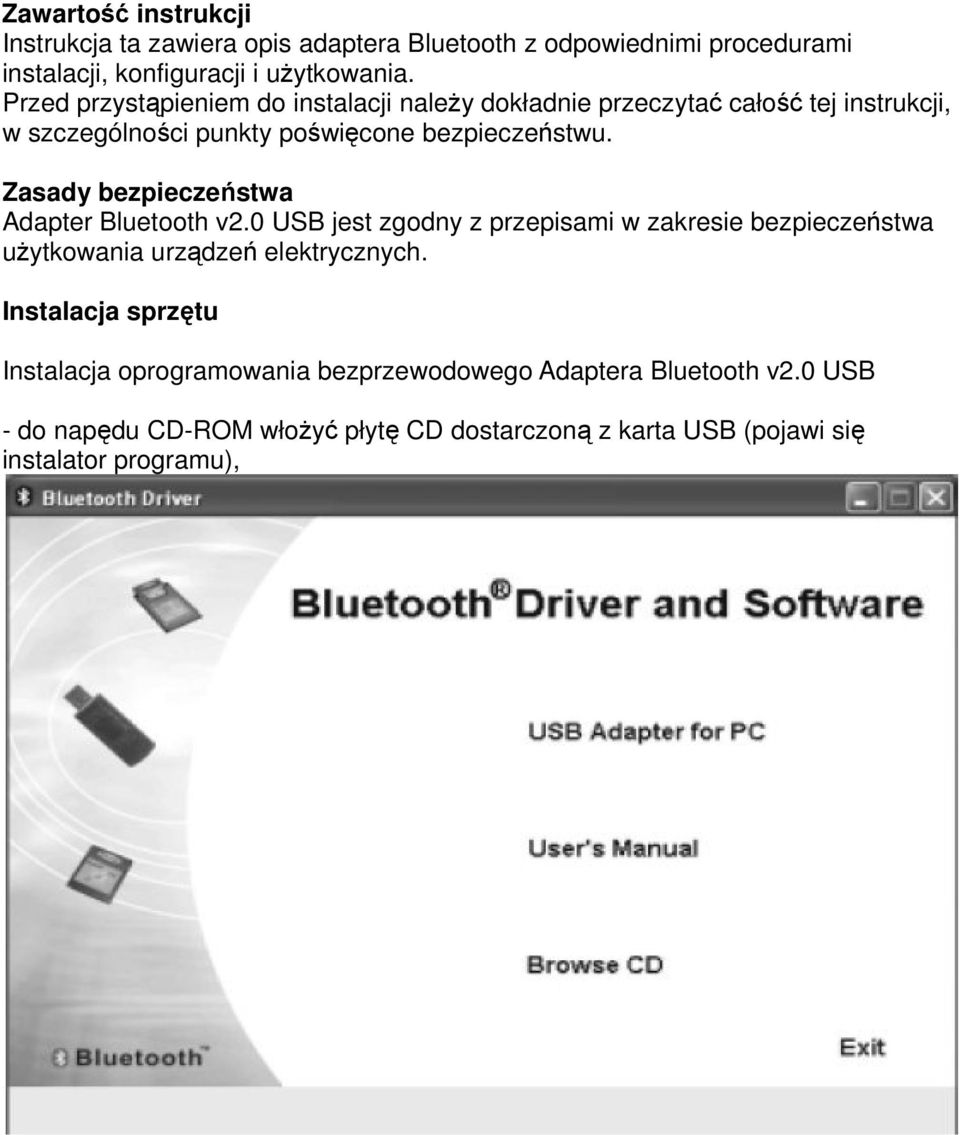

3 Zawartość instrukcji Instrukcja ta zawiera opis adaptera Bluetooth z odpowiednimi procedurami instalacji, konfiguracji i użytkowania. Przed przystąpieniem do instalacji należy dokładnie przeczytać całość tej instrukcji, w szczególności punkty poświęcone bezpieczeństwu. Zasady bezpieczeństwa Adapter Bluetooth v2.0 USB jest zgodny z przepisami w zakresie bezpieczeństwa użytkowania urządzeń elektrycznych. Instalacja sprzętu Instalacja oprogramowania bezprzewodowego Adaptera Bluetooth v2.0 USB - do napędu CD-ROM włożyć płytę CD dostarczoną z karta USB (pojawi się instalator programu),

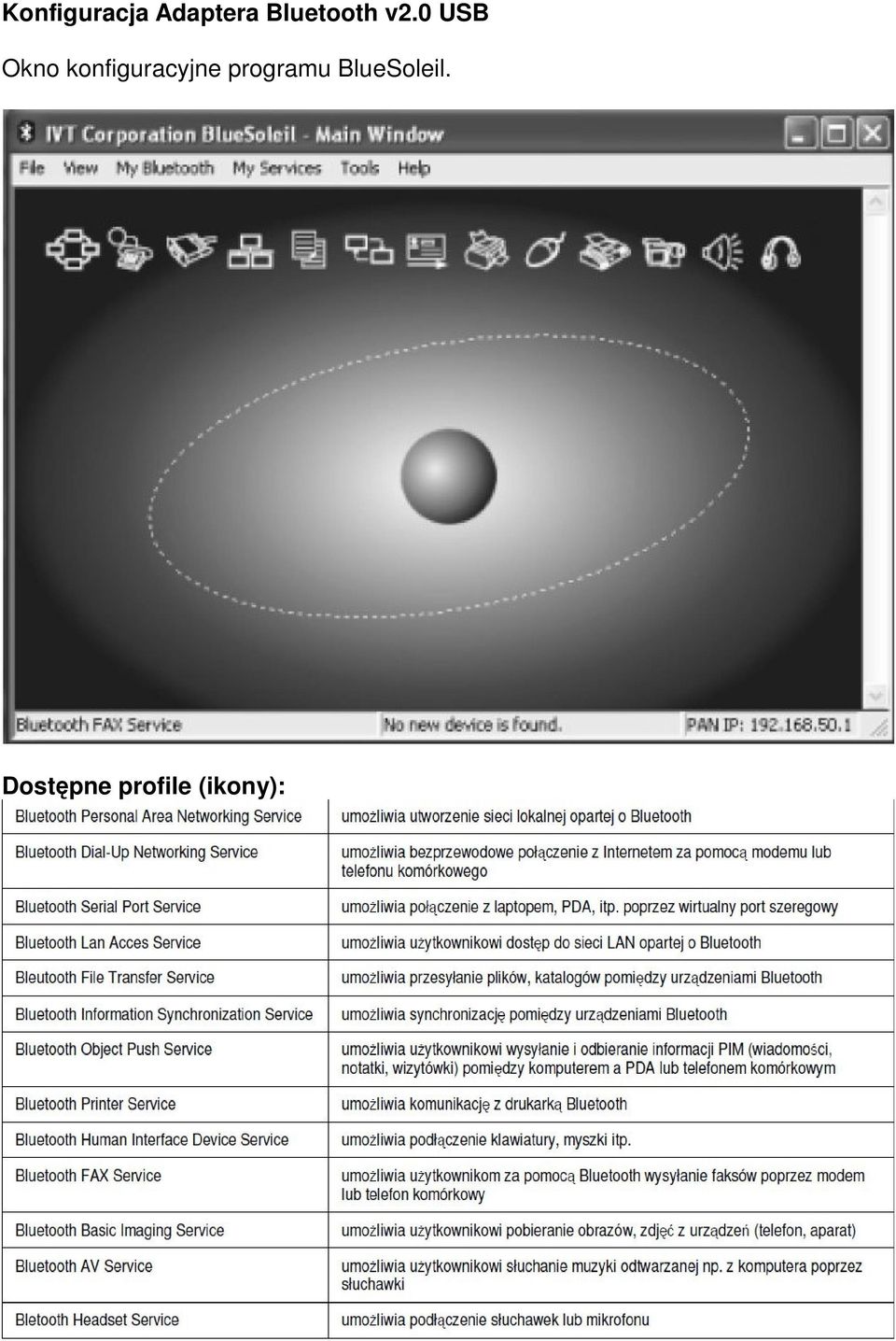

4 Konfiguracja Adaptera Bluetooth v2.0 USB Okno konfiguracyjne programu BlueSoleil. Dostępne profile (ikony):

5 Kolory wyświetlanych ikon oznaczają: Biały: stan bezczynnosci (normalny stan pracy), Żółty: dostępny (urządzenie zostało wykryte), Zielony: połączony (możliwa jest komunikacja miedzy urządzeniami). Menu programu BlueSoleil: File: Hide ukrycie okna program, Always on Top - wyświetlenie okna program zawsze na wierzchu, Exit zamknięcie programu BlueSoleil, View: Main Window pokazanie "Menu Główne" programu, Service Window - pokazanie Menu Serwisowe, Arrange Devices ułożenie ikon w wybranej kolejności, Refresh Devices odswieżenie liczby urządzeń, My Bluetooth: Bluetooth Device Discovery - wyszukiwanie innych urządzeń będących w zasiegu, Bluetooth Service Discovery wskazanie na wybrane urządzenie, Security - konfiguracja ustawień bezpieczeństwa, Properties - konfiguracja właściwości urządzenia (np. nazwy), My Services: Start Service uruchomienie lokalnej obsługi Bluetooth, Stop Service zatrzymanie lokalnej obsługi Bluetooth, Status monitorowanie statusu urządzenia, Properties - konfiguracja obsługi Bluetooth (np.automatyczne połączenia), Tools: Find Device wyszukanie urządzeń, Add New Device - dodanie nowego urządzenia, Add Device From History - dodanie nowego urządzenia z listy, Configurations - konfiguracja urządzenia, My Bluetooth Device - zaawansowana konfiguracja urządzenia, Help: Contents and Index - dostęp do pomocy, About BlueSoleil - informacje o wersji programu.

6 Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) : Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i unikniecie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji.

7 Specyfikacja techniczna : Index DM-BT-USB-M2 Standardy Standardy Bluetooth 1.1/1.2/2.0 Pasmo częstotliwości Pasmo częstotliwości 2402 MHz 2480 MHz Ilość kanałów Ilość kanałów 79 Zasięg Zasięg 100 m Interfejs Interfejs USB 1.1 Antena Antena zintegrowana Max. predkośc transmisji Max. predkość transmisji 3,0 Mbps Pobór prądu 80 ma (transmisja), 25 ma (czuwanie) Czułość Czułość 0.1% BER Certyfikaty Certyfikaty CE, FCC Wymiary Wymiary 59x19x7 mm Waga Waga 8 g Klasa mocy Klasa mocy Class 1
